1 Torekov Presentation gällande Tryckprovning enligt AFS 2006:8. Besiktningsmanna seminarie Gasföreningen 1

2 AFS 2006:8 Provning med över- eller undertryck 2

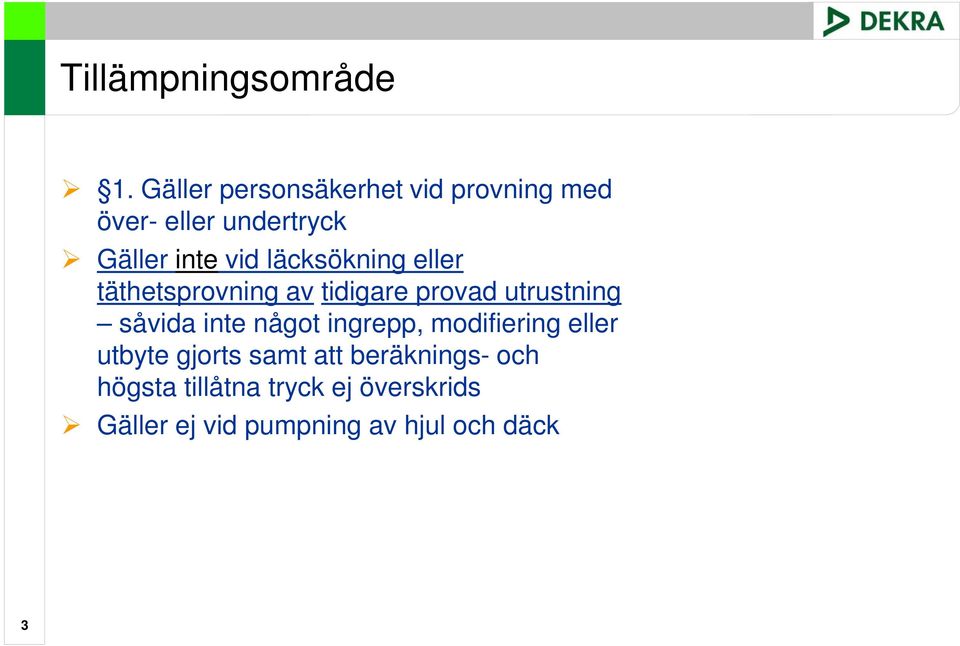

3 Tillämpningsområde 1. Gäller personsäkerhet vid provning med över- eller undertryck Gäller inte vid läcksökning eller täthetsprovning av tidigare provad utrustning såvida inte något ingrepp, modifiering eller utbyte gjorts samt att beräknings- och högsta tillåtna tryck ej överskrids Gäller ej vid pumpning av hjul och däck 3

4 2 Definitioner Inert gas Gas som inte reagerar med andra ämnen än under extrema förhållanden Kontrolltryck (provtryck) Det högsta respektive lägsta tryck som används vid provningen Läcksökning Undersökning för att upptäcka eller lokalisera läckage Provning Läcksökning, täthetsprovning, tryckprovning, sprängprovning Sprängprovning Provning med övertryck för att bestämma vid vilket tryck en anordning sprängs Tryck Övertryck eller undertryck i bar Tryckkontroll Fastställande av om en anordning som genomgått tryckprovning uppfyller ställda krav på hållfasthet 4

5 2 Definitioner forts Tryckprovning Den process som utförs vid över- eller undertryck och som föregår tryckkontroll Täthetskontroll Fastställande av om en anordning som genomgått täthetsprovning uppfyller ställda krav Täthetsprovning Den process som utförs vid över- eller undertryck och som föregår en täthetskontroll 5

6 Gemensamma bestämmelser 3. Provning får endast ledas och utföras av den som har kompetens och känner till riskerna med provningen 4. Före provning skall en skriftlig riskbedömning göras och nödvändiga åtgärder skall vidtas för att förebygga ohälsa eller olycksfall Riskerna skall anges som allvarliga eller inte Spröda material skall särskilt uppmärksammas Om provningsutrustningen ändrats skall ny riskbedömning utföras enligt AFS 2002:1 5. Provningsplatsen skall anpassas till aktuell provning 6. Riskområde Avgränsat område med tydliga markeringar och nödvändiga skydd som endast bemannas med provningspersonal Avstånd vid tryckprovning 6

7 Gemensamma bestämmelser forts 7.Provning får endast ske efter att anordningen har bedömts tåla kontrolltrycket 8. Anordning skall vara uppställd eller monterad på ett säkert sätt 9. Före provning skall en kontroll ske av att: - anslutningar för höjning eller sänkning av tryck är säkert monterade - ev öppningar är säkert tillslutna Tillslutningsanordningar, fastsättningsdetaljer, ledningar och kopplingar som används vid provningen skall tåla kontrolltrycket 10. Provningsutrustning anpassas för aktuell provning 7

8 Gemensamma bestämmelser forts 11. Provningsutrustning skall kontrolleras regelbundet. Kontrollen skall dokumenteras 12. Provutrustningen skall okulärt avsynas och funktionsprovas före varje provning om inte: Utrustningen är stationär Samma kontrolltryck används vid alla provningar En bedömning gjorts att utrustning inte påverkas så att kontroll före varje provning är nödvändig Även om alla 3 villkoren är uppfyllda skall avsyning och funktionskontroll utföras så ofta som säkerheten kräver, samt dokumenteras 8

9 Gemensamma bestämmelser forts Till provningsutrustning skall finnas program för fortlöpande tillsyn enligt AFS 2002:1 (kommentar 4) 13. Ingrepp på trycksatt anordning som riskerar att leda till haveri är förbjudna då anordningen är trycksatt 14. Vid upptäckta defekter, eller om avvikelser från normalt provningsförlopp konstateras, skall provningen avbrytas och anordningen göras trycklös Alla kontroller, avsyningar och funktionsprov skall dokumenteras 9

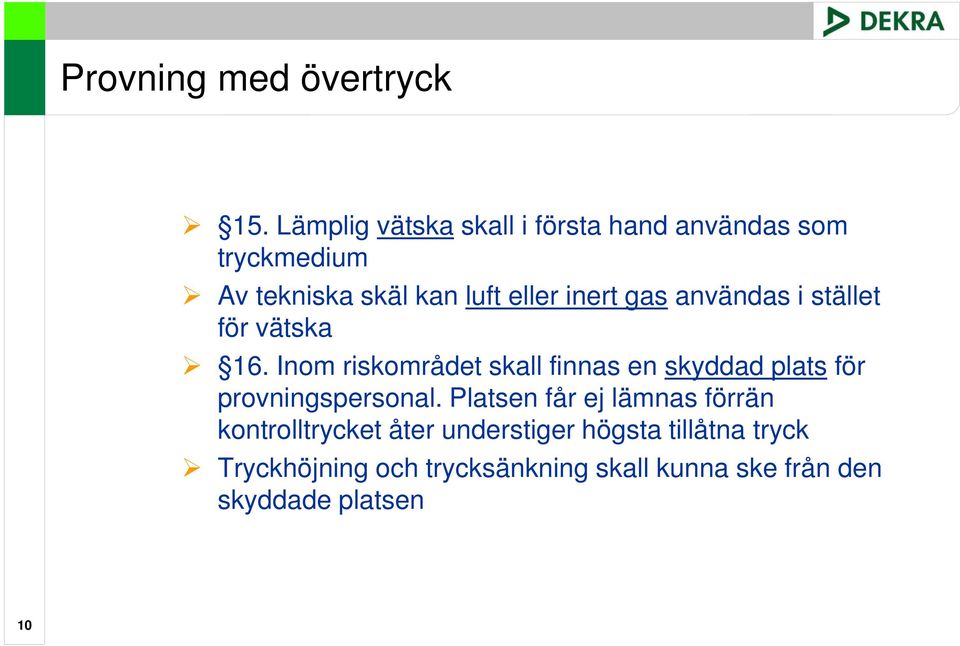

10 Provning med övertryck 15. Lämplig vätska skall i första hand användas som tryckmedium Av tekniska skäl kan luft eller inert gas användas i stället för vätska 16. Inom riskområdet skall finnas en skyddad plats för provningspersonal. Platsen får ej lämnas förrän kontrolltrycket åter understiger högsta tillåtna tryck Tryckhöjning och trycksänkning skall kunna ske från den skyddade platsen 10

11 Provning med övertryck forts 17. Vid provning skall tycket höjas etappvis, t ex först till halva kontrolltrycket, därefter i etapper om 1/10 av kontrolltrycket med anpassade hålltider mellan höjningarna 18. Före provning med vätska skall säkerställas att anordning, fundament och upphängningar tål belastningen pga vätskans tyngd 19. Anordningen måste vara helt fylld med vätska. I annat fall betraktas provningen som provning med gas. 11

12 12 Provning med gas?

13 Provning med gas 20. Provning med gas skall utföras av ett ackrediterat kontrollorgan typ A, B eller C Provning med gas kan utföras av annat kontrollorgan inom EES som uppfyller kraven enligt ISO/IEC

14 Provning med gas kontrollorgan typ A, B eller C Typ A (3:e part) Helt oberoende ställning Typ B (1:a part) Separat och identifierbar del - involverad i konstruktion, tillverkning, leverans, installation, användning eller underhåll av produkter som det kontrollerar, och har inrättats för att erbjuda kontrolltjänster endast till sin moderorganisation Typ C (2:a part) 14 Involverad i konstruktion, tillverkning, leverans, installation, användning eller underhåll av produkter som det kontrollerar, eller av liknande konkurrerande objekt och som kan komma att erbjuda kontrolltjänster även till andra parter som inte ingår i moderorganisationen

15 Provning med gas kontrollorgan typ A, B eller C TYP A Hela organisationen är ett kontrollorgan DEKRA Inspecta Force TYP B Erbjuder endast tjänster till moderorganisationen TYP C Erbjuder tjänster till moderorganisationen och utomstående 15

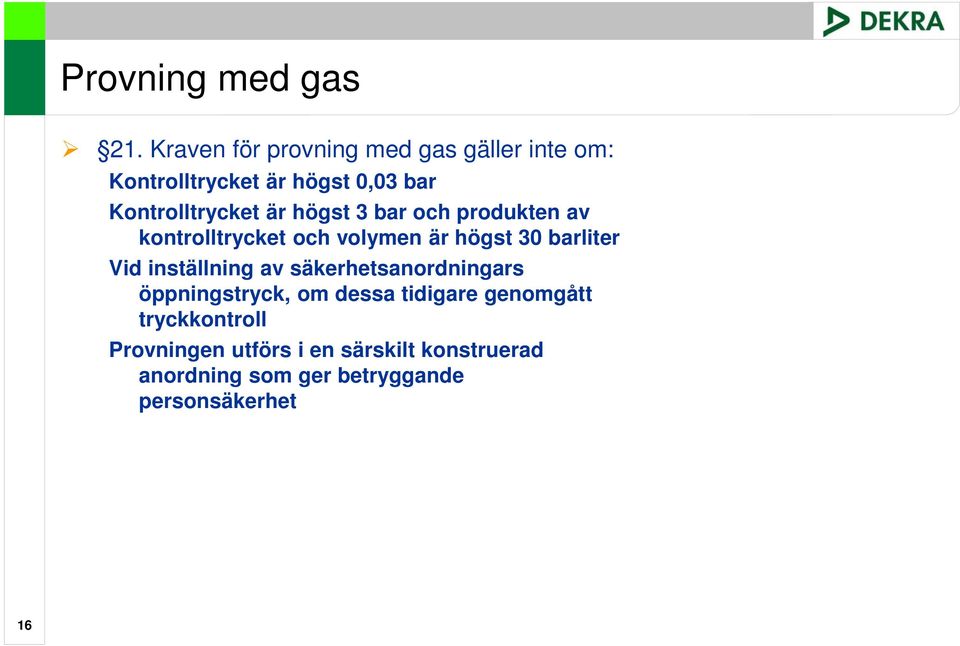

16 Provning med gas 21. Kraven för provning med gas gäller inte om: Kontrolltrycket är högst 0,03 bar Kontrolltrycket är högst 3 bar och produkten av kontrolltrycket och volymen är högst 30 barliter Vid inställning av säkerhetsanordningars öppningstryck, om dessa tidigare genomgått tryckkontroll Provningen utförs i en särskilt konstruerad anordning som ger betryggande personsäkerhet 16

17 Provning med undertryck 22. Provningspersonalen skall under hela tiden tills kontrolltrycket uppnåtts befinna sig i en skyddad plats inom riskområdet 23. Trycket skall sänkas i en sådan takt att eventuella defekter och avvikelser hinner upptäckas 18

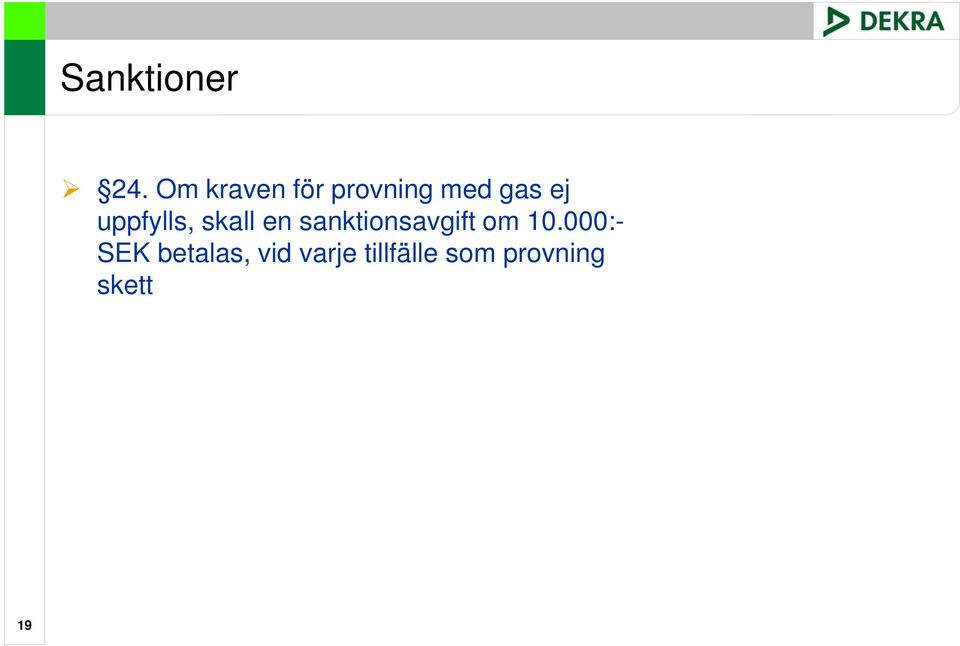

18 Sanktioner 24. Om kraven för provning med gas ej uppfylls, skall en sanktionsavgift om :- SEK betalas, vid varje tillfälle som provning skett 19

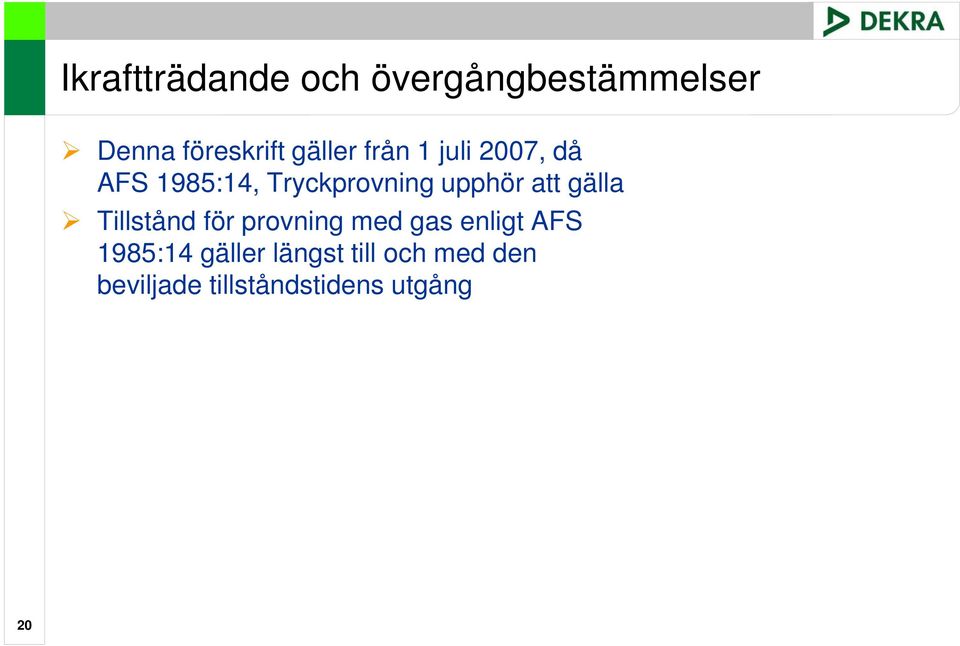

19 Ikraftträdande och övergångbestämmelser Denna föreskrift gäller från 1 juli 2007, då AFS 1985:14, Tryckprovning upphör att gälla Tillstånd för provning med gas enligt AFS 1985:14 gäller längst till och med den beviljade tillståndstidens utgång 20
