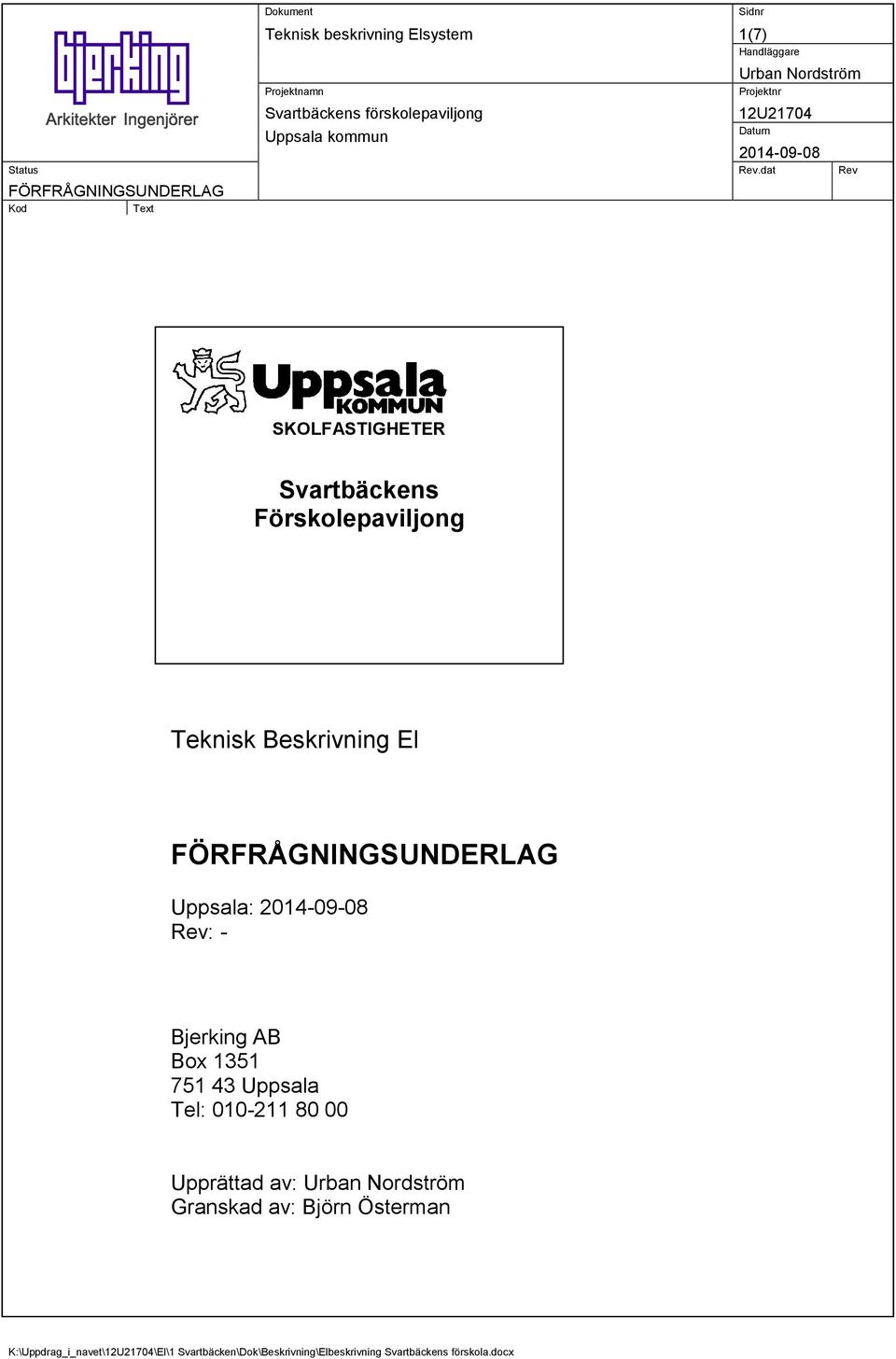

1 Teknisk beskrivning Elsystem 1(7) SKOLFASTIGHETER Svartbäckens Förskolepaviljong Teknisk Beskrivning El Uppsala: Rev: - Bjerking AB Box Uppsala Tel: Upprättad av: Granskad av: Björn Österman K:\Uppdrag_i_navet\\El\1 Svartbäcken\Dok\Beskrivning\Elbeskrivning Svartbäckens förskola.docx

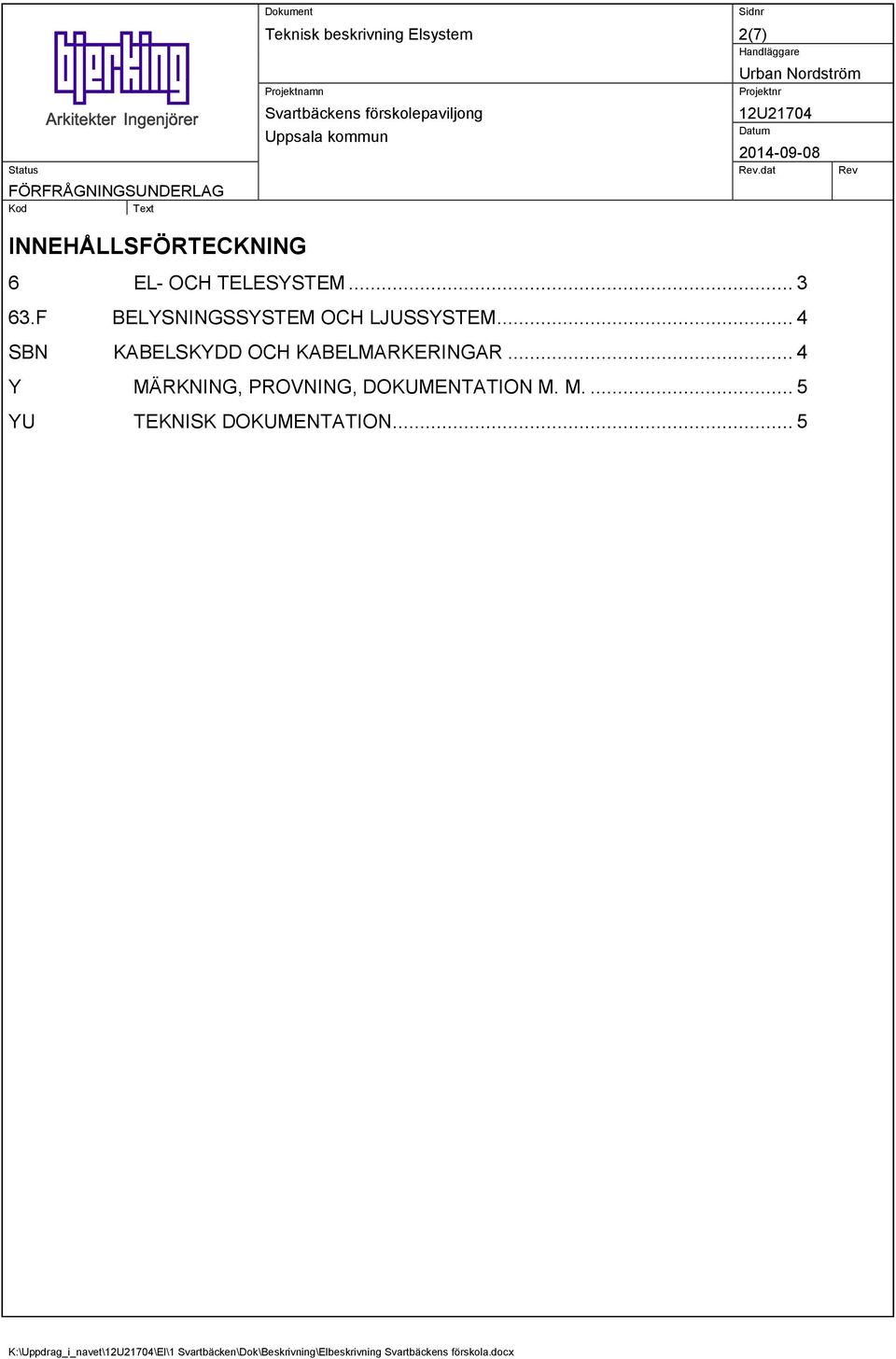

2 Teknisk beskrivning Elsystem 2(7) INNEHÅLLSFÖRTECKNING 6 EL- OCH TELESYSTEM F BELYSNINGSSYSTEM OCH LJUSSYSTEM... 4 SBN KABELSKYDD OCH KABELMARKERINGAR... 4 Y MÄRKNING, PROVNING, DOKUMENTATION M. M YU TEKNISK DOKUMENTATION... 5 K:\Uppdrag_i_navet\\El\1 Svartbäcken\Dok\Beskrivning\Elbeskrivning Svartbäckens förskola.docx

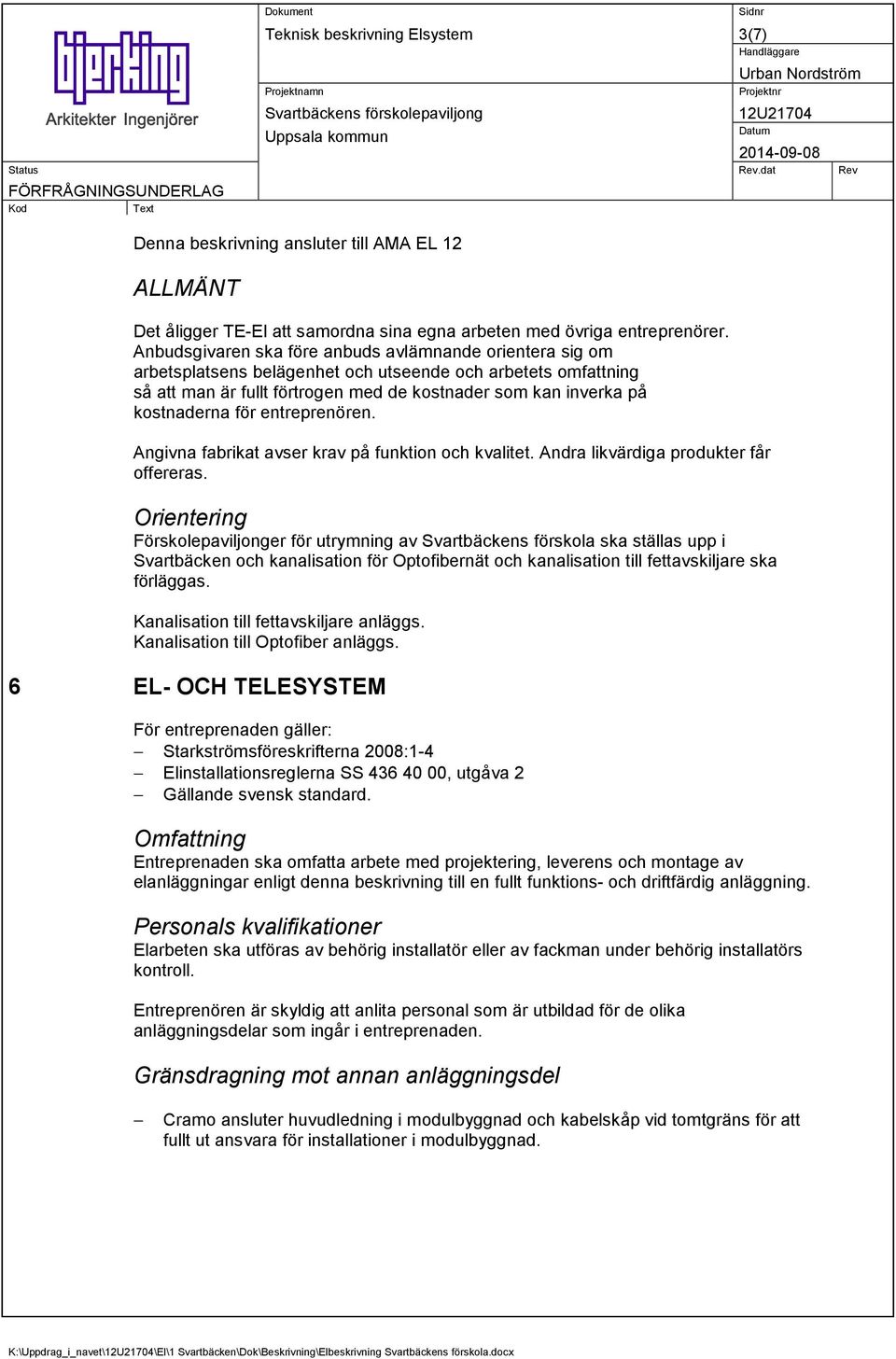

3 Teknisk beskrivning Elsystem 3(7) Denna beskrivning ansluter till AMA EL 12 ALLMÄNT Det åligger TE-El att samordna sina egna arbeten med övriga entreprenörer. Anbudsgivaren ska före anbuds avlämnande orientera sig om arbetsplatsens belägenhet och utseende och arbetets omfattning så att man är fullt förtrogen med de kostnader som kan inverka på kostnaderna för entreprenören. Angivna fabrikat avser krav på funktion och kvalitet. Andra likvärdiga produkter får offereras. Orientering Förskolepaviljonger för utrymning av Svartbäckens förskola ska ställas upp i Svartbäcken och kanalisation för Optofibernät och kanalisation till fettavskiljare ska förläggas. Kanalisation till fettavskiljare anläggs. Kanalisation till Optofiber anläggs. 6 EL- OCH TELESYSTEM För entreprenaden gäller: Starkströmsföreskrifterna 2008:1-4 Elinstallationsreglerna SS , utgåva 2 Gällande svensk standard. Omfattning Entreprenaden ska omfatta arbete med projektering, leverens och montage av elanläggningar enligt denna beskrivning till en fullt funktions- och driftfärdig anläggning. Personals kvalifikationer Elarbeten ska utföras av behörig installatör eller av fackman under behörig installatörs kontroll. Entreprenören är skyldig att anlita personal som är utbildad för de olika anläggningsdelar som ingår i entreprenaden. Gränsdragning mot annan anläggningsdel Cramo ansluter huvudledning i modulbyggnad och kabelskåp vid tomtgräns för att fullt ut ansvara för installationer i modulbyggnad. K:\Uppdrag_i_navet\\El\1 Svartbäcken\Dok\Beskrivning\Elbeskrivning Svartbäckens förskola.docx

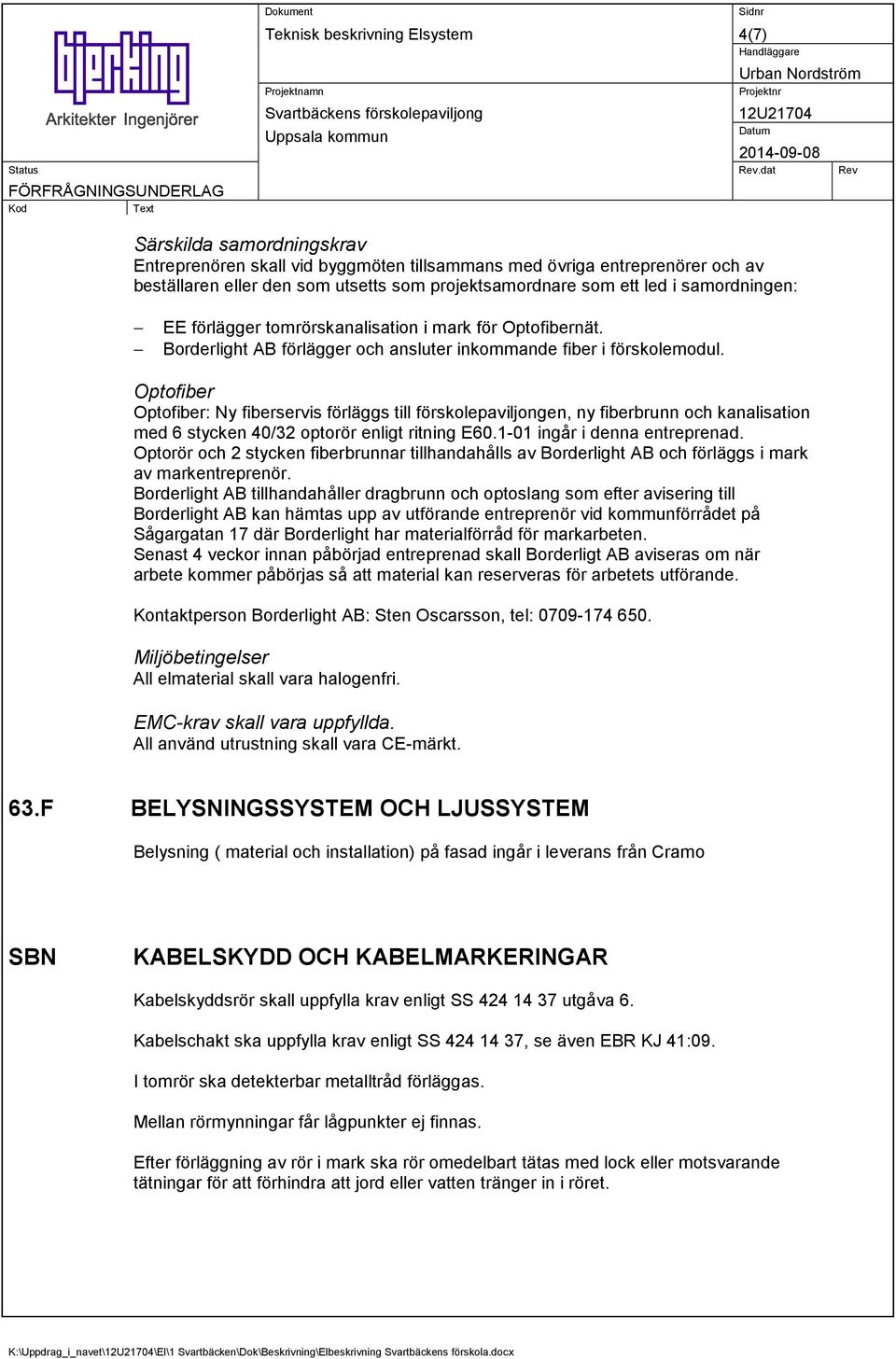

4 Teknisk beskrivning Elsystem 4(7) Särskilda samordningskrav Entreprenören skall vid byggmöten tillsammans med övriga entreprenörer och av beställaren eller den som utsetts som projektsamordnare som ett led i samordningen: EE förlägger tomrörskanalisation i mark för Optofibernät. Borderlight AB förlägger och ansluter inkommande fiber i förskolemodul. Optofiber Optofiber: Ny fiberservis förläggs till förskolepaviljongen, ny fiberbrunn och kanalisation med 6 stycken 40/32 optorör enligt ritning E ingår i denna entreprenad. Optorör och 2 stycken fiberbrunnar tillhandahålls av Borderlight AB och förläggs i mark av markentreprenör. Borderlight AB tillhandahåller dragbrunn och optoslang som efter avisering till Borderlight AB kan hämtas upp av utförande entreprenör vid kommunförrådet på Sågargatan 17 där Borderlight har materialförråd för markarbeten. Senast 4 veckor innan påbörjad entreprenad skall Borderligt AB aviseras om när arbete kommer påbörjas så att material kan reserveras för arbetets utförande. Kontaktperson Borderlight AB: Sten Oscarsson, tel: Miljöbetingelser All elmaterial skall vara halogenfri. EMC-krav skall vara uppfyllda. All använd utrustning skall vara CE-märkt. 63.F BELYSNINGSSYSTEM OCH LJUSSYSTEM Belysning ( material och installation) på fasad ingår i leverans från Cramo SBN KABELSKYDD OCH KABELMARKERINGAR Kabelskyddsrör skall uppfylla krav enligt SS utgåva 6. Kabelschakt ska uppfylla krav enligt SS , se även EBR KJ 41:09. I tomrör ska detekterbar metalltråd förläggas. Mellan rörmynningar får lågpunkter ej finnas. Efter förläggning av rör i mark ska rör omedelbart tätas med lock eller motsvarande tätningar för att förhindra att jord eller vatten tränger in i röret. K:\Uppdrag_i_navet\\El\1 Svartbäcken\Dok\Beskrivning\Elbeskrivning Svartbäckens förskola.docx

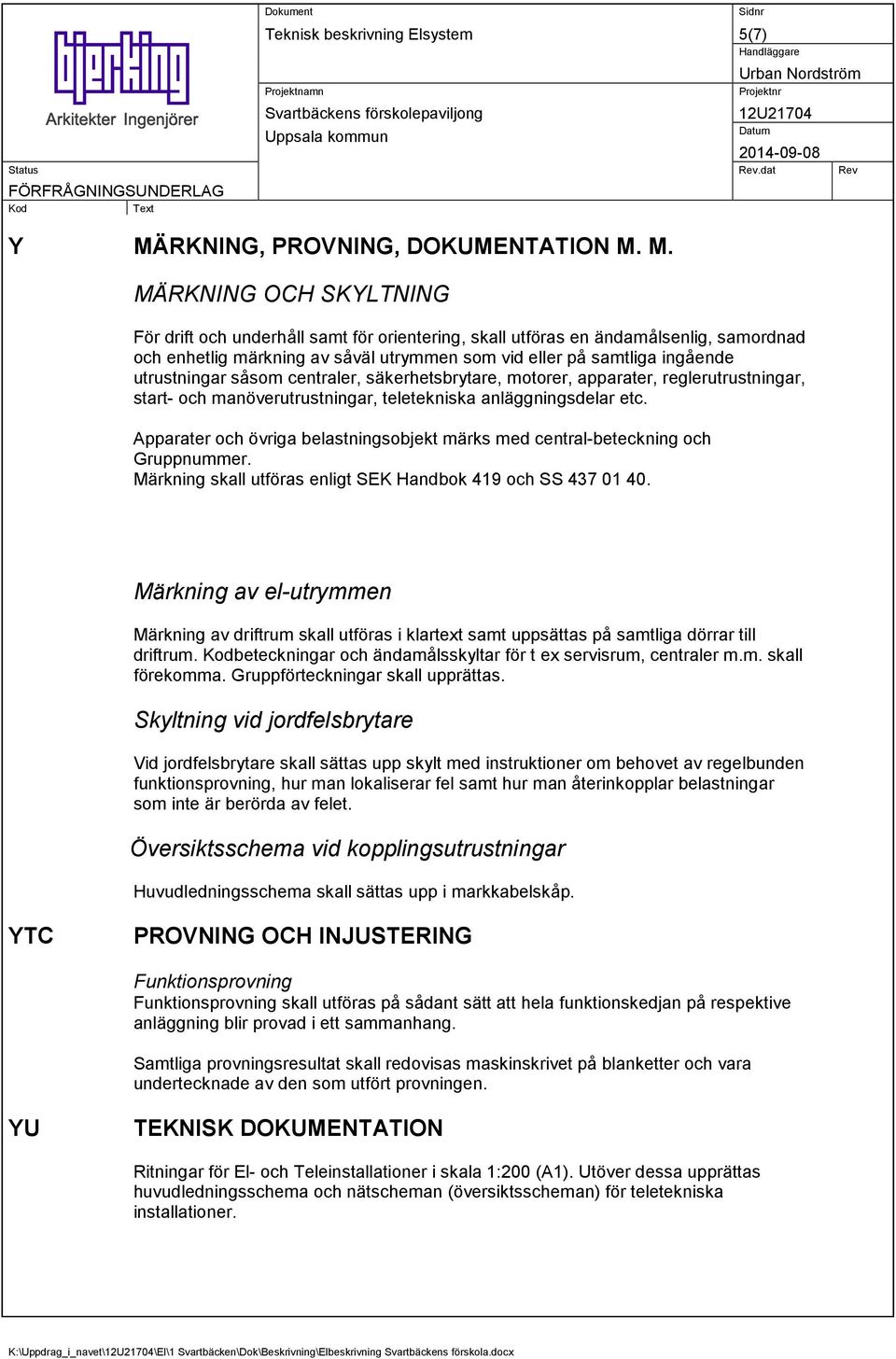

5 Teknisk beskrivning Elsystem 5(7) Y MÄRKNING, PROVNING, DOKUMENTATION M. M. MÄRKNING OCH SKYLTNING För drift och underhåll samt för orientering, skall utföras en ändamålsenlig, samordnad och enhetlig märkning av såväl utrymmen som vid eller på samtliga ingående utrustningar såsom centraler, säkerhetsbrytare, motorer, apparater, reglerutrustningar, start- och manöverutrustningar, teletekniska anläggningsdelar etc. Apparater och övriga belastningsobjekt märks med central-beteckning och Gruppnummer. Märkning skall utföras enligt SEK Handbok 419 och SS Märkning av el-utrymmen Märkning av driftrum skall utföras i klartext samt uppsättas på samtliga dörrar till driftrum. Kodbeteckningar och ändamålsskyltar för t ex servisrum, centraler m.m. skall förekomma. Gruppförteckningar skall upprättas. Skyltning vid jordfelsbrytare Vid jordfelsbrytare skall sättas upp skylt med instruktioner om behovet av regelbunden funktionsprovning, hur man lokaliserar fel samt hur man återinkopplar belastningar som inte är berörda av felet. Översiktsschema vid kopplingsutrustningar Huvudledningsschema skall sättas upp i markkabelskåp. YTC PROVNING OCH INJUSTERING Funktionsprovning Funktionsprovning skall utföras på sådant sätt att hela funktionskedjan på respektive anläggning blir provad i ett sammanhang. Samtliga provningsresultat skall redovisas maskinskrivet på blanketter och vara undertecknade av den som utfört provningen. YU TEKNISK DOKUMENTATION Ritningar för El- och Teleinstallationer i skala 1:200 (A1). Utöver dessa upprättas huvudledningsschema och nätscheman (översiktsscheman) för teletekniska installationer. K:\Uppdrag_i_navet\\El\1 Svartbäcken\Dok\Beskrivning\Elbeskrivning Svartbäckens förskola.docx

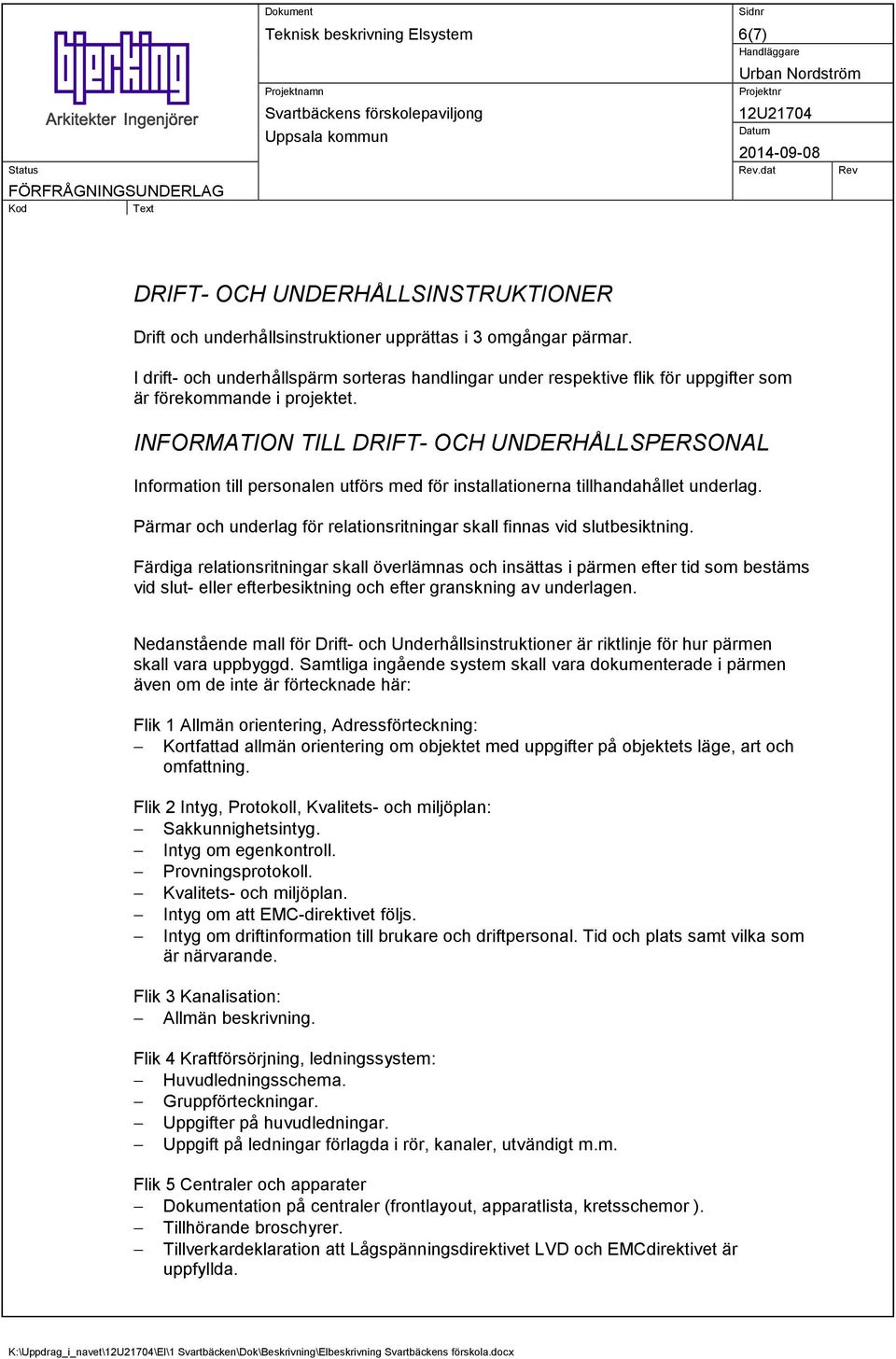

6 Teknisk beskrivning Elsystem 6(7) DRIFT- OCH UNDERHÅLLSINSTRUKTIONER Drift och underhållsinstruktioner upprättas i 3 omgångar pärmar. I drift- och underhållspärm sorteras handlingar under respektive flik för uppgifter som är förekommande i projektet. INFORMATION TILL DRIFT- OCH UNDERHÅLLSPERSONAL Information till personalen utförs med för installationerna tillhandahållet underlag. Pärmar och underlag för relationsritningar skall finnas vid slutbesiktning. Färdiga relationsritningar skall överlämnas och insättas i pärmen efter tid som bestäms vid slut- eller efterbesiktning och efter granskning av underlagen. Nedanstående mall för Drift- och Underhållsinstruktioner är riktlinje för hur pärmen skall vara uppbyggd. Samtliga ingående system skall vara dokumenterade i pärmen även om de inte är förtecknade här: Flik 1 Allmän orientering, Adressförteckning: Kortfattad allmän orientering om objektet med uppgifter på objektets läge, art och omfattning. Flik 2 Intyg, Protokoll, Kvalitets- och miljöplan: Sakkunnighetsintyg. Intyg om egenkontroll. Provningsprotokoll. Kvalitets- och miljöplan. Intyg om att EMC-direktivet följs. Intyg om driftinformation till brukare och driftpersonal. Tid och plats samt vilka som är närvarande. Flik 3 Kanalisation: Allmän beskrivning. Flik 4 Kraftförsörjning, ledningssystem: Huvudledningsschema. Gruppförteckningar. Uppgifter på huvudledningar. Uppgift på ledningar förlagda i rör, kanaler, utvändigt m.m. Flik 5 Centraler och apparater Dokumentation på centraler (frontlayout, apparatlista, kretsschemor ). Tillhörande broschyrer. Tillverkardeklaration att Lågspänningsdirektivet LVD och EMCdirektivet är uppfyllda. K:\Uppdrag_i_navet\\El\1 Svartbäcken\Dok\Beskrivning\Elbeskrivning Svartbäckens förskola.docx

7 Teknisk beskrivning Elsystem 7(7) Flik 6 Apparater Dokumentation på apparater såsom vägguttag, strömställare, nyckelströmställare, tidsströmställare spisvakter m.m. Förteckning med E-nummer för samtliga apparater. Information på skötsel av jordfelsbrytare, dvärgbrytare m.m. Bjerking AB K:\Uppdrag_i_navet\\El\1 Svartbäcken\Dok\Beskrivning\Elbeskrivning Svartbäckens förskola.docx
