Instruktionsbok & reservdelslista DC-13LV

Transkript

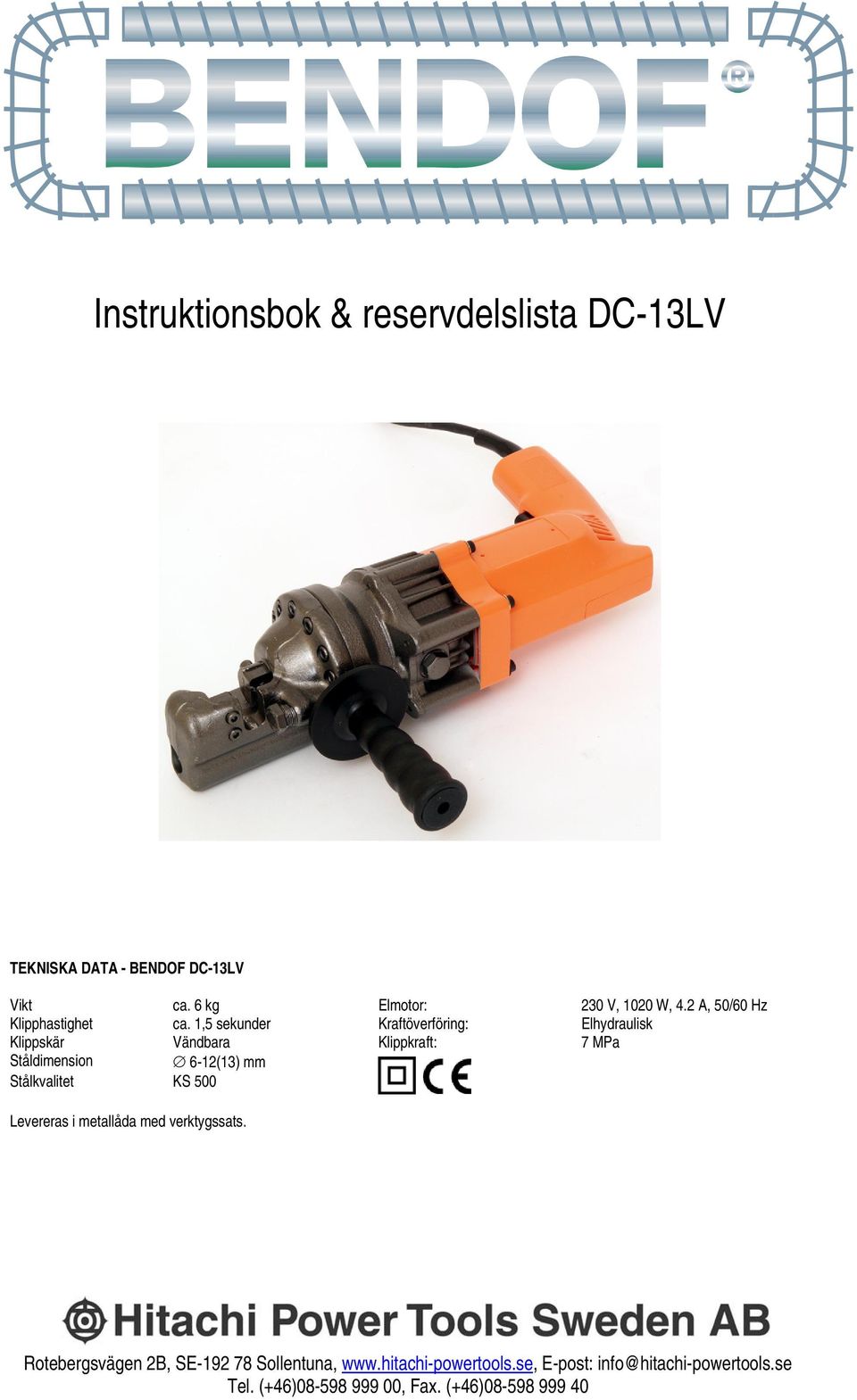

1 Instruktionsbok & reservdelslista DC-13LV TEKNISKA DATA - BENDOF DC-13LV Vikt ca. 6 kg Elmotor: 230 V, 1020 W, 4.2 A, 50/60 Hz Klipphastighet ca. 1,5 sekunder Kraftöverföring: Elhydraulisk Klippskär Vändbara Klippkraft: 7 MPa Ståldimension 6-12(13) mm Stålkvalitet KS 500 Levereras i metallåda med verktygssats. Rotebergsvägen 2B, SE Sollentuna, E-post: info@hitachi-powertools.se Tel. (+46) , Fax. (+46)

2

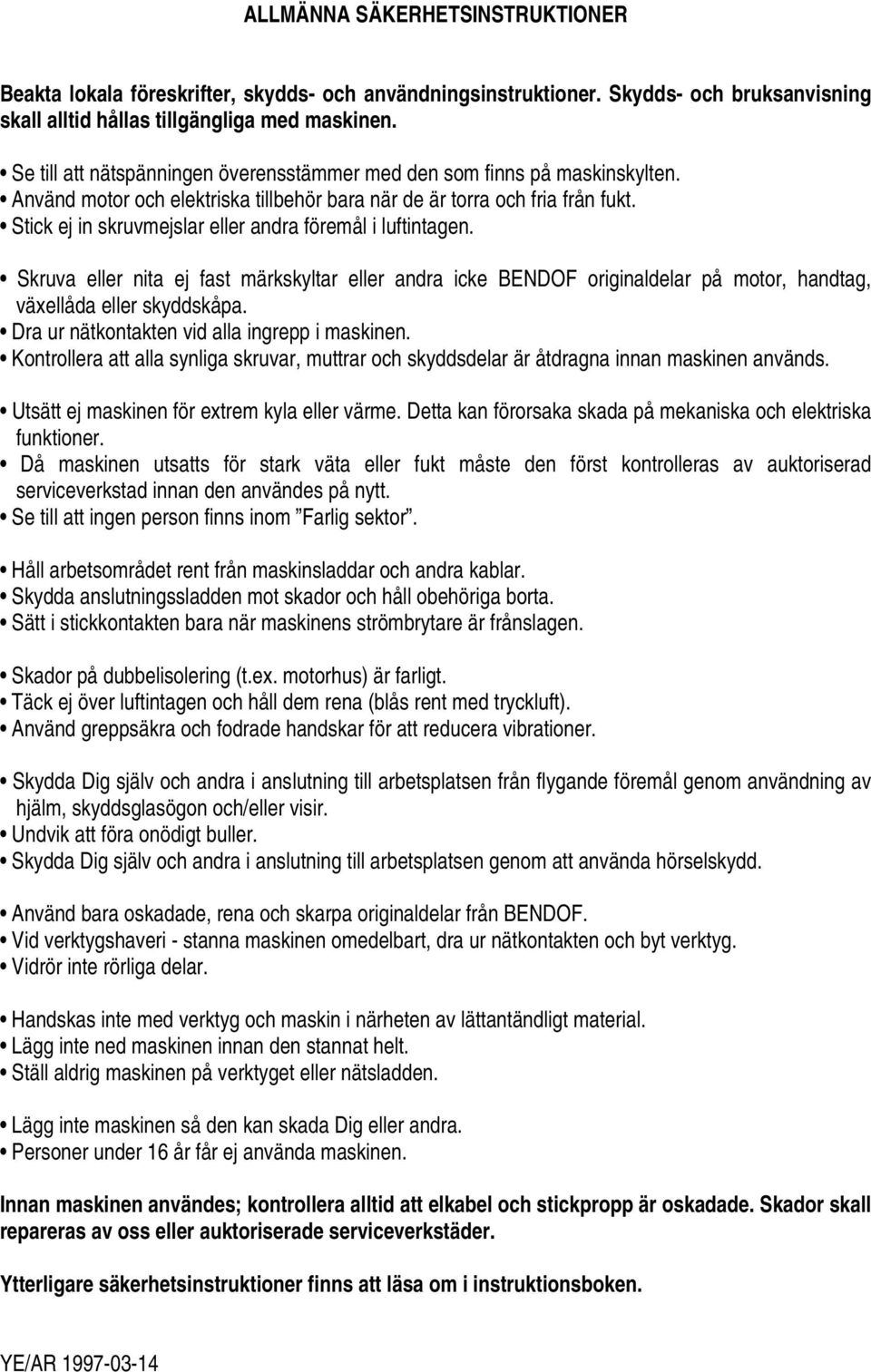

3 ALLMÄNNA SÄKERHETSINSTRUKTIONER Beakta lokala föreskrifter, skydds- och användningsinstruktioner. Skydds- och bruksanvisning skall alltid hållas tillgängliga med maskinen. Se till att nätspänningen överensstämmer med den som finns på maskinskylten. Använd motor och elektriska tillbehör bara när de är torra och fria från fukt. Stick ej in skruvmejslar eller andra föremål i luftintagen. Skruva eller nita ej fast märkskyltar eller andra icke BENDOF originaldelar på motor, handtag, växellåda eller skyddskåpa. Dra ur nätkontakten vid alla ingrepp i maskinen. Kontrollera att alla synliga skruvar, muttrar och skyddsdelar är åtdragna innan maskinen används. Utsätt ej maskinen för extrem kyla eller värme. Detta kan förorsaka skada på mekaniska och elektriska funktioner. Då maskinen utsatts för stark väta eller fukt måste den först kontrolleras av auktoriserad serviceverkstad innan den användes på nytt. Se till att ingen person finns inom Farlig sektor. Håll arbetsområdet rent från maskinsladdar och andra kablar. Skydda anslutningssladden mot skador och håll obehöriga borta. Sätt i stickkontakten bara när maskinens strömbrytare är frånslagen. Skador på dubbelisolering (t.ex. motorhus) är farligt. Täck ej över luftintagen och håll dem rena (blås rent med tryckluft). Använd greppsäkra och fodrade handskar för att reducera vibrationer. Skydda Dig själv och andra i anslutning till arbetsplatsen från flygande föremål genom användning av hjälm, skyddsglasögon och/eller visir. Undvik att föra onödigt buller. Skydda Dig själv och andra i anslutning till arbetsplatsen genom att använda hörselskydd. Använd bara oskadade, rena och skarpa originaldelar från BENDOF. Vid verktygshaveri - stanna maskinen omedelbart, dra ur nätkontakten och byt verktyg. Vidrör inte rörliga delar. Handskas inte med verktyg och maskin i närheten av lättantändligt material. Lägg inte ned maskinen innan den stannat helt. Ställ aldrig maskinen på verktyget eller nätsladden. Lägg inte maskinen så den kan skada Dig eller andra. Personer under 16 år får ej använda maskinen. Innan maskinen användes; kontrollera alltid att elkabel och stickpropp är oskadade. Skador skall repareras av oss eller auktoriserade serviceverkstäder. Ytterligare säkerhetsinstruktioner finns att läsa om i instruktionsboken. YE/AR

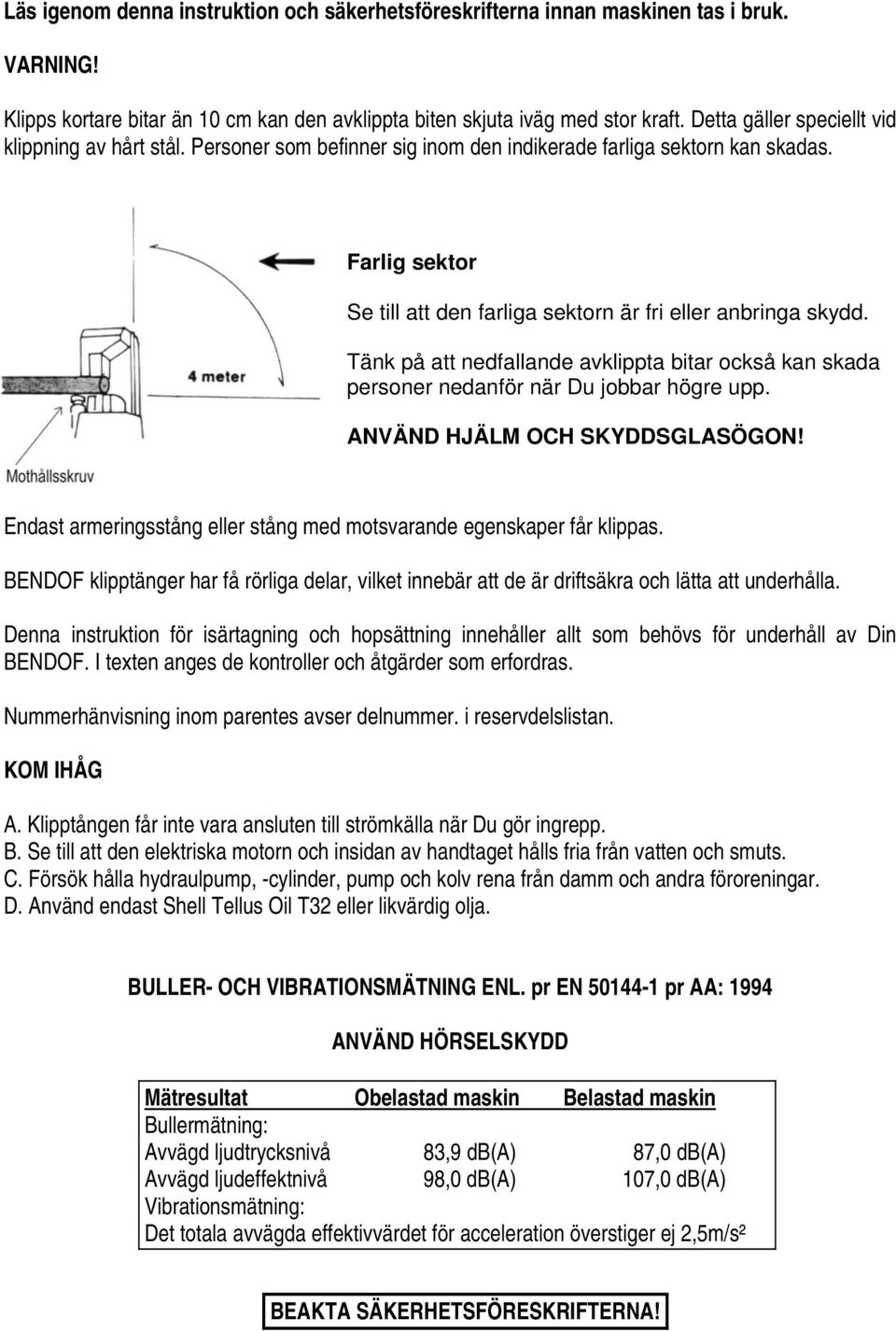

4 Läs igenom denna instruktion och säkerhetsföreskrifterna innan maskinen tas i bruk. VARNING! Klipps kortare bitar än 10 cm kan den avklippta biten skjuta iväg med stor kraft. Detta gäller speciellt vid klippning av hårt stål. Personer som befinner sig inom den indikerade farliga sektorn kan skadas. Farlig sektor Se till att den farliga sektorn är fri eller anbringa skydd. Tänk på att nedfallande avklippta bitar också kan skada personer nedanför när Du jobbar högre upp. ANVÄND HJÄLM OCH SKYDDSGLASÖGON! Endast armeringsstång eller stång med motsvarande egenskaper får klippas. BENDOF klipptänger har få rörliga delar, vilket innebär att de är driftsäkra och lätta att underhålla. Denna instruktion för isärtagning och hopsättning innehåller allt som behövs för underhåll av Din BENDOF. I texten anges de kontroller och åtgärder som erfordras. Nummerhänvisning inom parentes avser delnummer. i reservdelslistan. KOM IHÅG A. Klipptången får inte vara ansluten till strömkälla när Du gör ingrepp. B. Se till att den elektriska motorn och insidan av handtaget hålls fria från vatten och smuts. C. Försök hålla hydraulpump, -cylinder, pump och kolv rena från damm och andra föroreningar. D. Använd endast Shell Tellus Oil T32 eller likvärdig olja. BULLER- OCH VIBRATIONSMÄTNING ENL. pr EN pr AA: 1994 ANVÄND HÖRSELSKYDD Mätresultat Obelastad maskin Belastad maskin Bullermätning: Avvägd ljudtrycksnivå 83,9 db(a) 87,0 db(a) Avvägd ljudeffektnivå 98,0 db(a) 107,0 db(a) Vibrationsmätning: Det totala avvägda effektivvärdet för acceleration överstiger ej 2,5m/s² BEAKTA SÄKERHETSFÖRESKRIFTERNA!

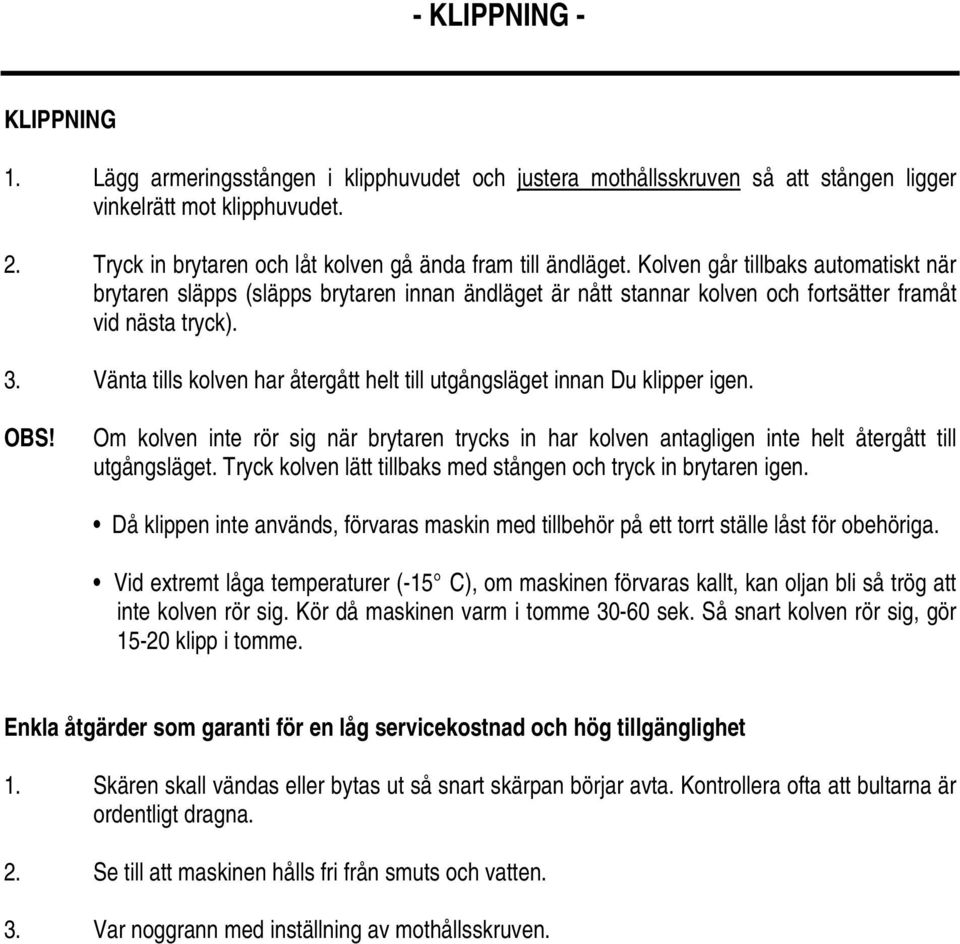

5 - KLIPPNING - KLIPPNING 1. Lägg armeringsstången i klipphuvudet och justera mothållsskruven så att stången ligger vinkelrätt mot klipphuvudet. 2. Tryck in brytaren och låt kolven gå ända fram till ändläget. Kolven går tillbaks automatiskt när brytaren släpps (släpps brytaren innan ändläget är nått stannar kolven och fortsätter framåt vid nästa tryck). 3. Vänta tills kolven har återgått helt till utgångsläget innan Du klipper igen. OBS! Om kolven inte rör sig när brytaren trycks in har kolven antagligen inte helt återgått till utgångsläget. Tryck kolven lätt tillbaks med stången och tryck in brytaren igen. Då klippen inte används, förvaras maskin med tillbehör på ett torrt ställe låst för obehöriga. Vid extremt låga temperaturer (-15 C), om maskinen förvaras kallt, kan oljan bli så trög att inte kolven rör sig. Kör då maskinen varm i tomme sek. Så snart kolven rör sig, gör klipp i tomme. Enkla åtgärder som garanti för en låg servicekostnad och hög tillgänglighet 1. Skären skall vändas eller bytas ut så snart skärpan börjar avta. Kontrollera ofta att bultarna är ordentligt dragna. 2. Se till att maskinen hålls fri från smuts och vatten. 3. Var noggrann med inställning av mothållsskruven.

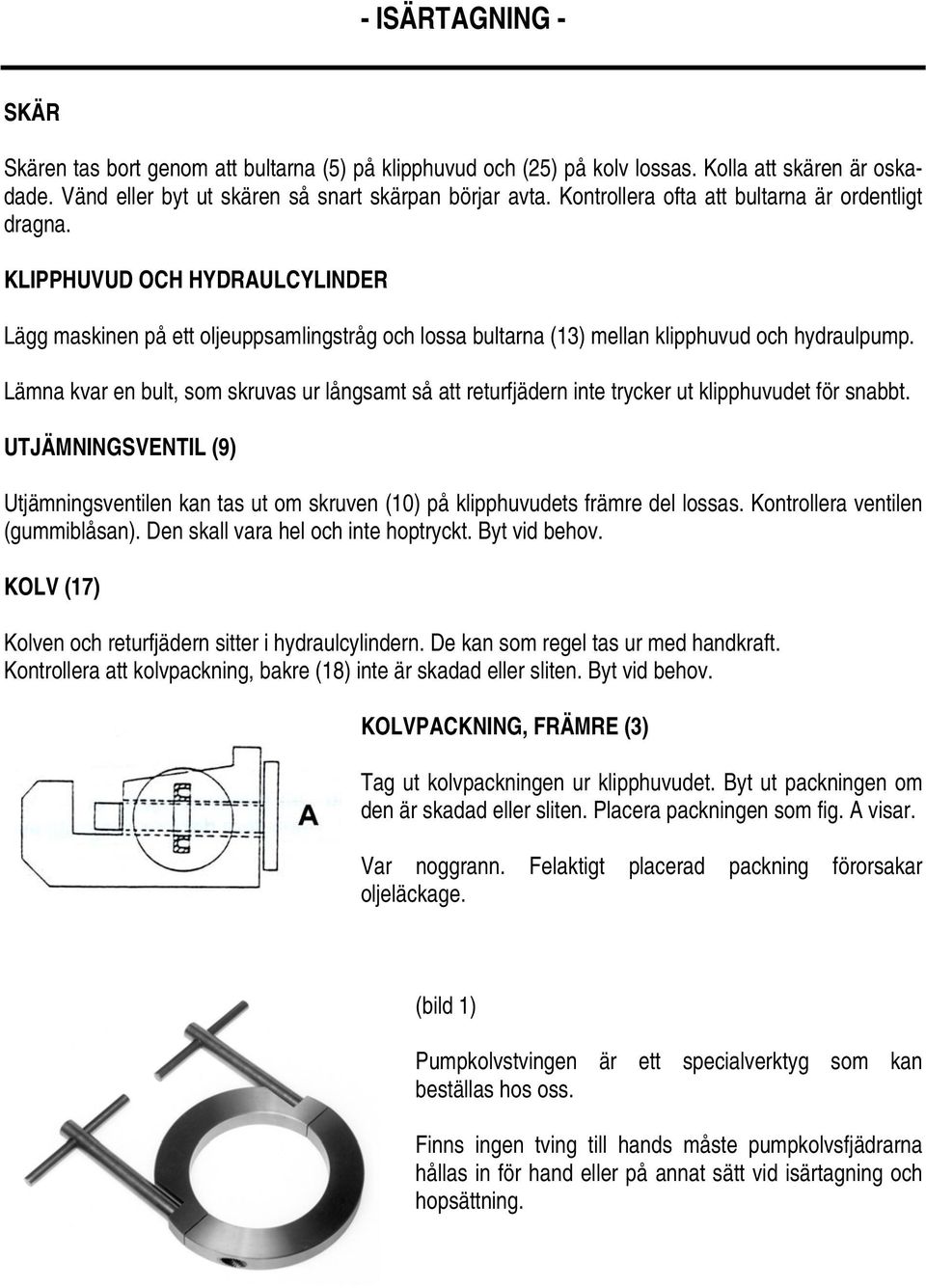

6 - ISÄRTAGNING - SKÄR Skären tas bort genom att bultarna (5) på klipphuvud och (25) på kolv lossas. Kolla att skären är oskadade. Vänd eller byt ut skären så snart skärpan börjar avta. Kontrollera ofta att bultarna är ordentligt dragna. KLIPPHUVUD OCH HYDRAULCYLINDER Lägg maskinen på ett oljeuppsamlingstråg och lossa bultarna (13) mellan klipphuvud och hydraulpump. Lämna kvar en bult, som skruvas ur långsamt så att returfjädern inte trycker ut klipphuvudet för snabbt. UTJÄMNINGSVENTIL (9) Utjämningsventilen kan tas ut om skruven (10) på klipphuvudets främre del lossas. Kontrollera ventilen (gummiblåsan). Den skall vara hel och inte hoptryckt. Byt vid behov. KOLV (17) Kolven och returfjädern sitter i hydraulcylindern. De kan som regel tas ur med handkraft. Kontrollera att kolvpackning, bakre (18) inte är skadad eller sliten. Byt vid behov. KOLVPACKNING, FRÄMRE (3) Tag ut kolvpackningen ur klipphuvudet. Byt ut packningen om den är skadad eller sliten. Placera packningen som fig. A visar. Var noggrann. Felaktigt placerad packning förorsakar oljeläckage. (bild 1) Pumpkolvstvingen är ett specialverktyg som kan beställas hos oss. Finns ingen tving till hands måste pumpkolvsfjädrarna hållas in för hand eller på annat sätt vid isärtagning och hopsättning.

7 PUMPHUS (44) Hydraulcylinder och motordel lossas från pumphuset med de fyra bultarna (73). Ta ej bort pumphuset helt från hydraulcylindern. När en springa på mm uppstått sätts pumpkolvstvingen bild 1 på plats så att inte fjädrar och ventiler sprätter bort. Nu kan pumphuset tas bort från hydraulcylindern. Skruva loss locken till kolen (54) och ta ur kolen. Byt kolen om de är kortare än 6 mm. Ta bort motordelen från pumphuset. Rotorn sitter oftast kvar i pumphuset. Om packbox (45) och/eller lager (46) ej behöver bytas kan rotorn sitta kvar i pumphuset. Pressa annars ur rotorn från pumphuset. Kontrollera att rotoraxeln är oskadad. Byt vid behov oljepackning, lager och eventuellt rotor. PUMPPAKET (bild 2) A. Pumpkolv (30) B. Pumpkolvsfjäder (31) C. Pumpventil (32) D. Ventilfjäder (33) E. Styrning (34) F. Tryckpackning (35) Lossa låsringen/segersäkringen (39) och ta bort nållager (38) och lagerstyrningar (37). Märk upp pumpkolvscylindrarna och pumpkolvspaketen så att delarna kan återmonteras i samma cylinder. Ta ut pumpkolvar och pumpkolvsfjädrar. Lossa nu pumpkolvstvingen och ta ut tryckpackningar, styrningar, ventilfjädrar och pumpventiler. Inspektera delarna enligt följande: A. Pumpkolv (30) Pumpkolvarna skall vara helt fria från repor eller andra skador. Toleransen mellan pumpkolv och pumpkolvscylinder är 5-10 µ. Det går att kontrollera med fingrarna om toleransen är rimlig. Pumpkolven kan flyttas fram och tillbaka med fingrarna och skall kunna flyttas men inte glida för lätt. Är toleransen för stor måste pumpkolven bytas och eventuellt pumpkolvscylindern honas. C. Pumpventil (32) Kontrollera att ventilerna är oskadade. Små skrapmärken kan slipas av med mycket fint slippapper. F. Tryckpackning (35) Kontrollera att tryckpackningarna är oskadade. Byt om de är slitna eller deformerade.

8 - HOPSÄTTNING - HOPSÄTTNING Hopsättningen görs i omvänd ordning mot isärtagningen. Rengör alla anliggningsytor och byt vid behov packningar. VARNING! Var försiktig vid montering av rotor/pumphus till hydraulcylinder så att inte nållagret (38) skadas. För över nållagret mot en av pumpkolvarna och rikta excentern på rotoraxeln mot denna. Tryck ihop på en gång. Träffar Du ej rätt försök ej vrida in excentern under tryck, utan börja om. PÅFYLLNING AV OLJA - PROVKLIPPNING Oljepluggen sitter på översidan av pumphuset. Använd endast hydraulolja Shell Tellus Oil T32 eller likvärdig. Oljemängd ca. 0,3 liter. Lägg maskinen horisontellt. Fyll långsamt på olja tills det blir fullt. Sätt ett finger över hålet och kör fram kolven en bit. Fyll på mer olja och upprepa tills kolven nästan vänder. Håll kvar fingret för hålet och kör några gånger. Stanna med kolven i främre läge och ta bort fingret. Fyll på mer olja vid behov. Lyft och vinkla maskinen så att alla luftbubblor kommer ut. När Du tror att all luft är borta, sätt dit oljepluggen, vänd maskinen och provklipp. Om klippkraften är dålig kan luft finnas kvar i oljan. Upprepa då avluftningsproceduren. KONTROLL AV OLJENIVÅ Det är viktigt att rätt mängd hydraulolja finns i maskinen. Kontrollera ofta. 1. Kontrollera först att centrumhålet på framsidan av klipphuvudet ej är tilltäppt, då utjämningsventilens funktion är beroende av denna öppning. 2. Kör fram klippkolven nästan till ändläge. 3. Ta loss oljepluggen. OBS! Om oljan är varm kan den spruta ur påfyllningshålet. Låt maskinen svalna. 4. Fyll och lufta enligt "Påfyllning av olja - provklippning". OLJEBYTE Oljebyte bör ske minst en gång per år - oftare om oljan verkar smutsig. VARNING! Hydraulolja är lättantändligt. Arbeta därför inte i närheten av gnistor eller öppen eld. Rök inte vid oljebyte. Olja kan också vara skadligt vid stänk i ögonen eller irritera vid kontakt med huden. I händelse av dessa eller andra olyckshändelser, följ oljeleverantörens rekommendationer om åtgärder som skall vidtas.

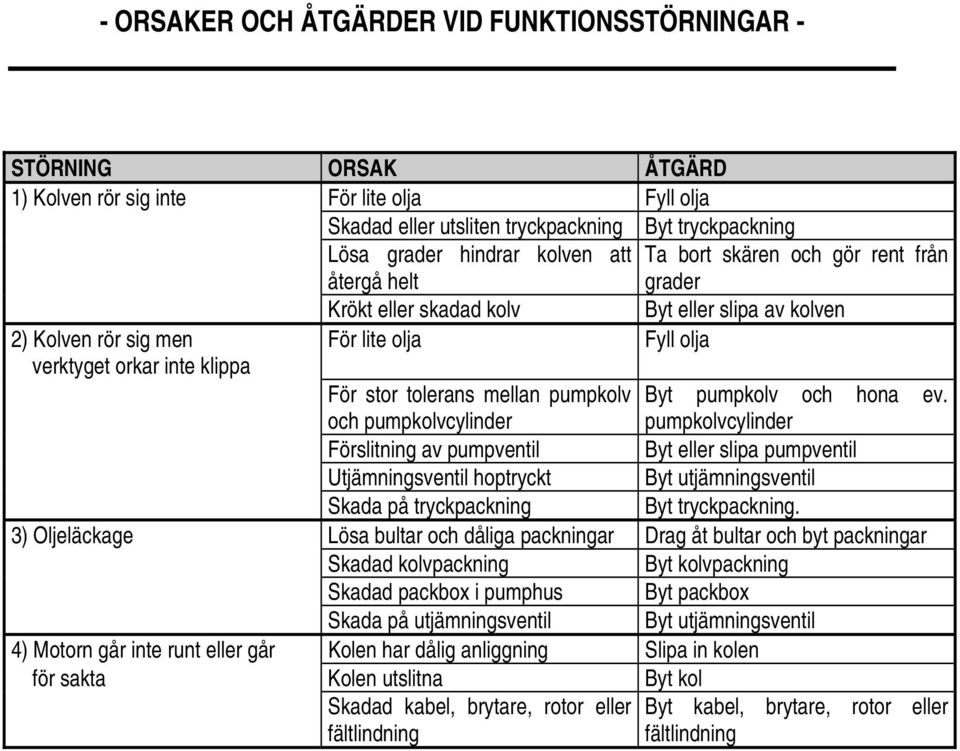

9 - ORSAKER OCH ÅTGÄRDER VID FUNKTIONSSTÖRNINGAR - STÖRNING ORSAK ÅTGÄRD 1) Kolven rör sig inte För lite olja Fyll olja Skadad eller utsliten tryckpackning Byt tryckpackning Lösa grader hindrar kolven att Ta bort skären och gör rent från återgå helt grader Krökt eller skadad kolv Byt eller slipa av kolven 2) Kolven rör sig men För lite olja Fyll olja verktyget orkar inte klippa För stor tolerans mellan pumpkolv Byt pumpkolv och hona ev. och pumpkolvcylinder pumpkolvcylinder Förslitning av pumpventil Byt eller slipa pumpventil Utjämningsventil hoptryckt Byt utjämningsventil Skada på tryckpackning Byt tryckpackning. 3) Oljeläckage Lösa bultar och dåliga packningar Drag åt bultar och byt packningar Skadad kolvpackning Byt kolvpackning Skadad packbox i pumphus Byt packbox Skada på utjämningsventil Byt utjämningsventil 4) Motorn går inte runt eller går Kolen har dålig anliggning Slipa in kolen för sakta Kolen utslitna Byt kol Skadad kabel, brytare, rotor eller Byt kabel, brytare, rotor eller fältlindning fältlindning

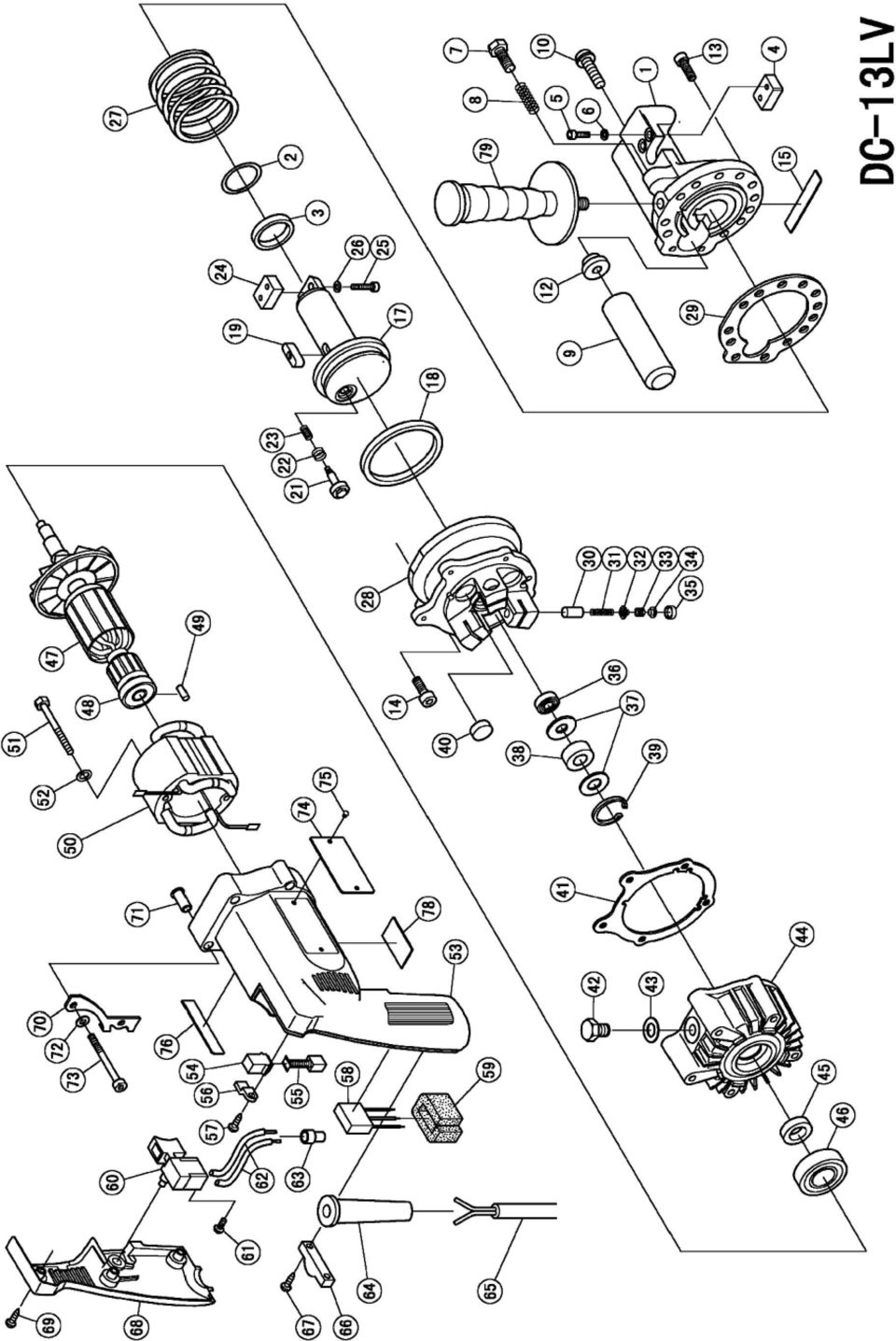

10

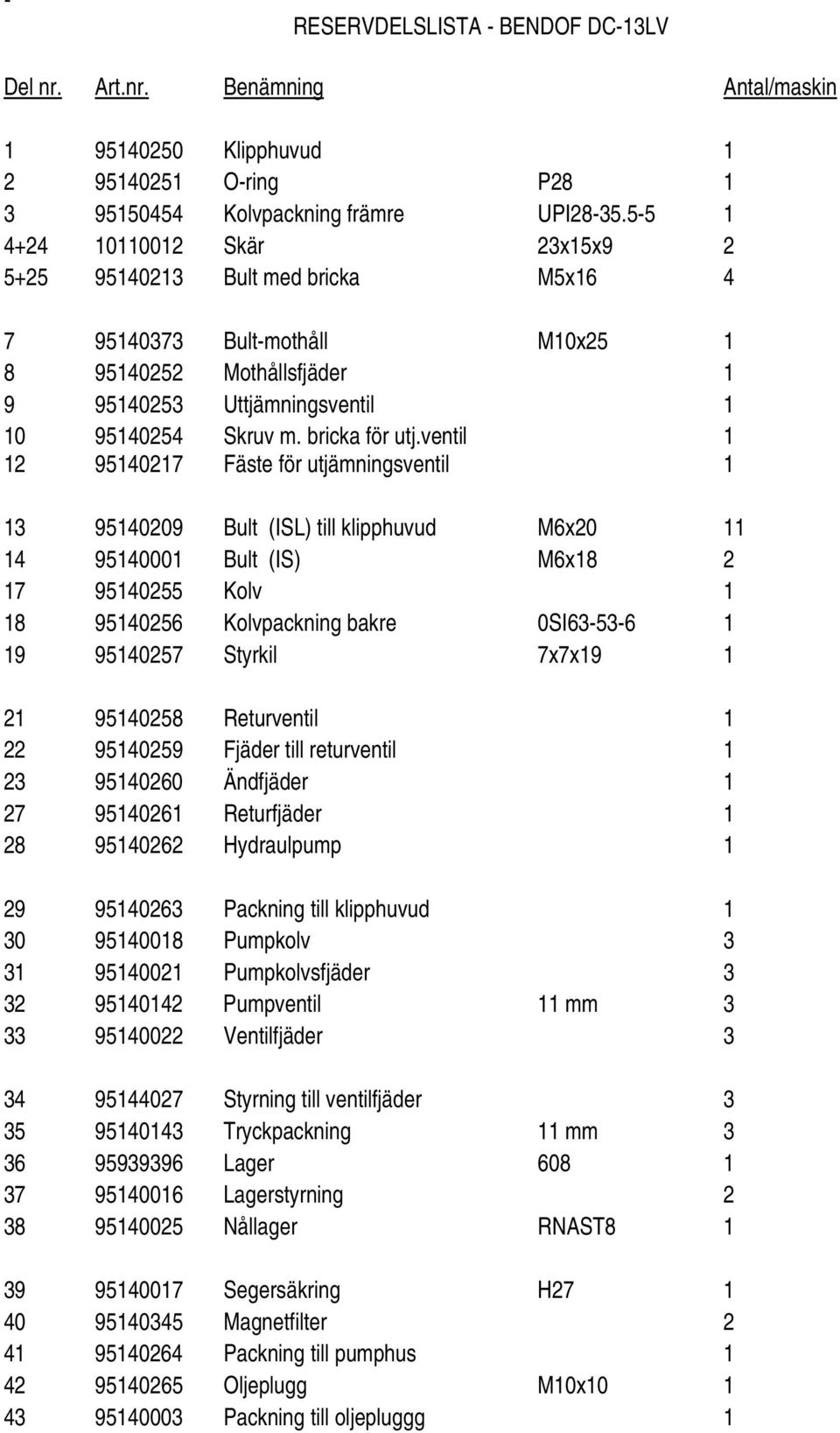

11 - RESERVDELSLISTA - BENDOF DC-13LV Del nr. Art.nr. Benämning Antal/maskin Klipphuvud O-ring P Kolvpackning främre UPI Skär 23x15x Bult med bricka M5x Bult-mothåll M10x Mothållsfjäder Uttjämningsventil Skruv m. bricka för utj.ventil Fäste för utjämningsventil Bult (ISL) till klipphuvud M6x Bult (IS) M6x Kolv Kolvpackning bakre 0SI Styrkil 7x7x Returventil Fjäder till returventil Ändfjäder Returfjäder Hydraulpump Packning till klipphuvud Pumpkolv Pumpkolvsfjäder Pumpventil 11 mm Ventilfjäder Styrning till ventilfjäder Tryckpackning 11 mm Lager Lagerstyrning Nållager RNAST Segersäkring H Magnetfilter Packning till pumphus Oljeplugg M10x Packning till oljepluggg 1

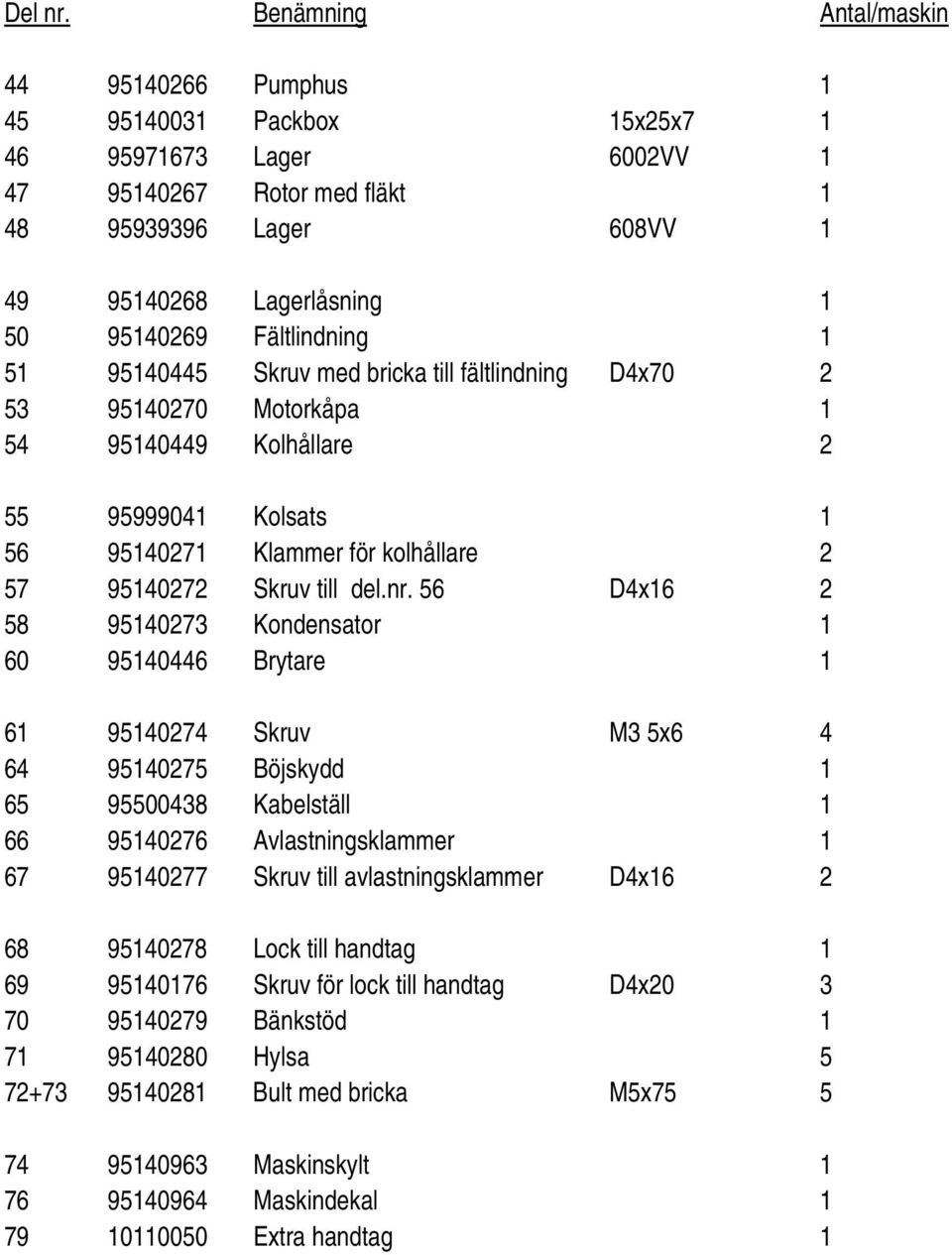

12 Del nr. Benämning Antal/maskin Pumphus Packbox 15x25x Lager 6002VV Rotor med fläkt Lager 608VV Lagerlåsning Fältlindning Skruv med bricka till fältlindning D4x Motorkåpa Kolhållare Kolsats Klammer för kolhållare Skruv till del.nr. 56 D4x Kondensator Brytare Skruv M3 5x Böjskydd Kabelställ Avlastningsklammer Skruv till avlastningsklammer D4x Lock till handtag Skruv för lock till handtag D4x Bänkstöd Hylsa Bult med bricka M5x Maskinskylt Maskindekal Extra handtag 1

13 Instruksjonsbok og deleliste DC-13LV TEKNISKE DATA - BENDOF DC-13LV Vekt ca. 6 kg Motor: 230 V, 1020 W, 4.2 A, 50/60 Hz Klippehastighet ca. 1,5 sekunder Kraftoverføring: Hydraulisk Skjær Vendbare Klippekraft: 7 MPa Ståldimensjon 6-12(13) mm Stålkvalitet KS 500 Levereres i metallkasse med verktøysett. Kjeller Vest 7, N-2007 KJELLER - Postboks 124,, N KJELLER Web: E-post: info@hitachi-powertools.no Tel. (+47) , Faks (+47)

14

15 SIKKERHETSINSTRUKSJONER Pass på at operatøren kjenner til lokale regler og forskrifter, og at bruksanvisningen alltid er tilgjengelig for operatøren. Pass på at nettspenningen stemmer overens med det som finnes på maskinskiltet. Bruk kun motor og elektrisk tilbehør når det er tørt og fuktfritt. Stikk ikke skrutrekker eller andre gjenstander inn i luftinntaket. Ikke skru eller fest navnemerker eller andre ikke BENDOF originaldeler på motor, håndtak, gir eller beskyttelsesdeksel. Dra ut ledningen ved alle inngrep i maskinen. Kontroller at alle synlige skruer, muttere og beskyttelsesdeksel sitter godt før maskinen startes. Utsett ikke maskinen for ekstrem kulde eller varme. Dette kan forårsake skade på mekaniske og elektriske funksjoner. Dersom maskinen utsettes for vann eller fukt må den kontrolleres av autorisert servicepersonell før den brukes på nytt. Pass på at ingen personer befinner seg innen Farlig sektor. Hold arbeidsområdet fri for unødvendig utstyr. Beskytt ledningen mot skader og hold uvedkommede unna. Sett i stikkontakten kun når maskinens strømbryter er avslått. Skader på dobbelisolering (f.eks. motorhus) er farlig. Luftinntaket må holdes rent og ikke tildekkes (blåses rent med trykkluft). Bruk grepsikre og forede hansker for å redusere vibrasjoner. Bruk alltid hjelm, vernebriller eller visir ved bruk av maskinen. Unngå unødvendig støy. Bruk alltid hørselsvern. Bruk kun uskadde, rene og skarpe originaldeler fra BENDOF. Ved maskinhaveri stopp maskinen, dra ut kontakten og bytt verktøy. Ikke rør bevegelige deler. Bruk ikke maskinen i nærheten av lettantennelige materialer. Legg ikke maskinen fra deg før den har stoppet. Sett aldri maskinen på verktøy eller ledningen. Legg ikke maskinen der den kan skade deg eller andre. Personer under 16 år skal ikke bruke maskinen. Før maskinen settes i bruk; kontroller alltid at maskinen er uskadet. Skader skal repareres av autorisert personell. Ytterligere sikkerhetsinstruksjoner er å lese i instruksjonsboken.

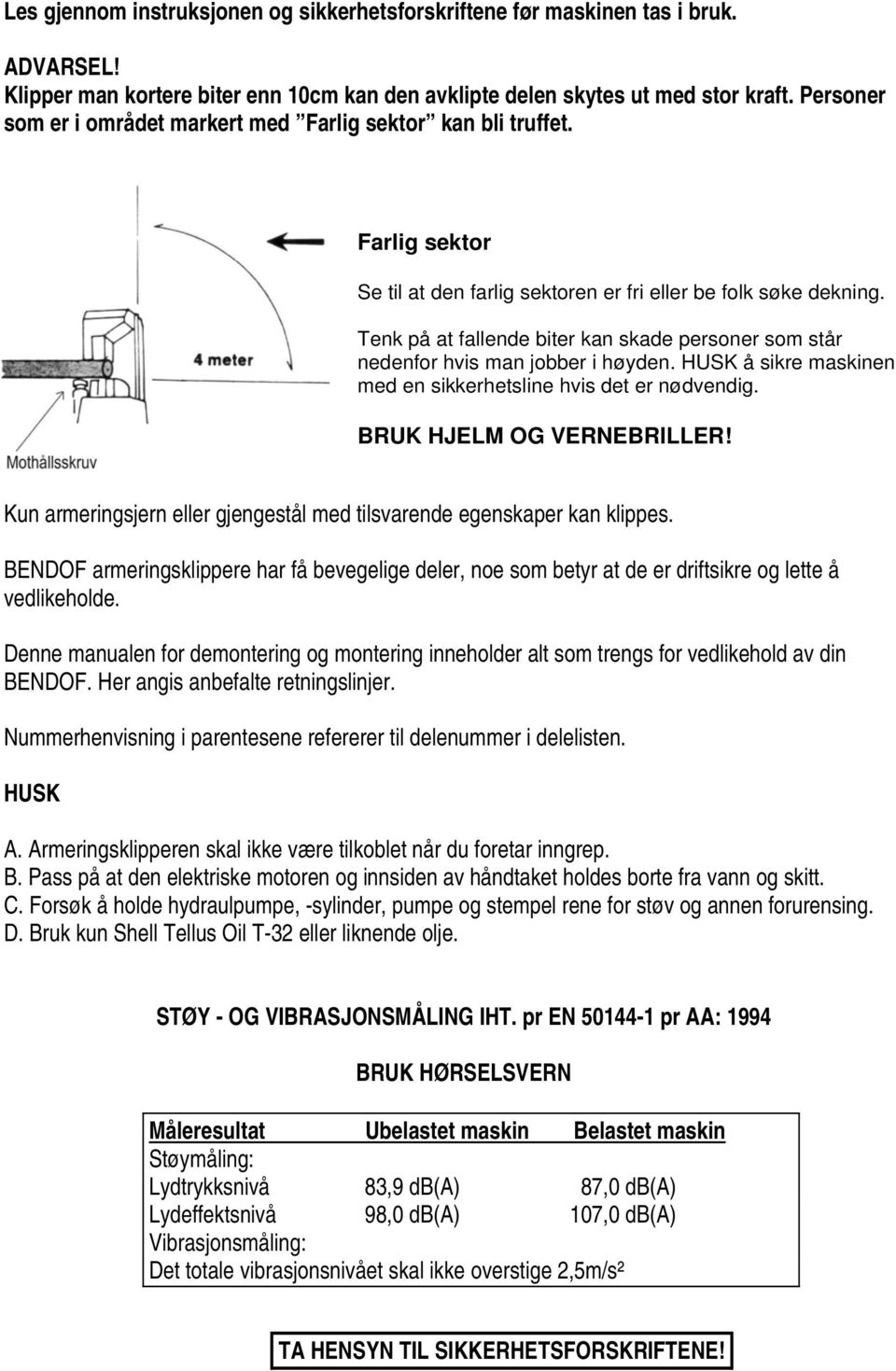

16 Les gjennom instruksjonen og sikkerhetsforskriftene før maskinen tas i bruk. ADVARSEL! Klipper man kortere biter enn 10cm kan den avklipte delen skytes ut med stor kraft. Personer som er i området markert med Farlig sektor kan bli truffet. Farlig sektor Se til at den farlig sektoren er fri eller be folk søke dekning. Tenk på at fallende biter kan skade personer som står nedenfor hvis man jobber i høyden. HUSK å sikre maskinen med en sikkerhetsline hvis det er nødvendig. BRUK HJELM OG VERNEBRILLER! Kun armeringsjern eller gjengestål med tilsvarende egenskaper kan klippes. BENDOF armeringsklippere har få bevegelige deler, noe som betyr at de er driftsikre og lette å vedlikeholde. Denne manualen for demontering og montering inneholder alt som trengs for vedlikehold av din BENDOF. Her angis anbefalte retningslinjer. Nummerhenvisning i parentesene refererer til delenummer i delelisten. HUSK A. Armeringsklipperen skal ikke være tilkoblet når du foretar inngrep. B. Pass på at den elektriske motoren og innsiden av håndtaket holdes borte fra vann og skitt. C. Forsøk å holde hydraulpumpe, -sylinder, pumpe og stempel rene for støv og annen forurensing. D. Bruk kun Shell Tellus Oil T-32 eller liknende olje. STØY - OG VIBRASJONSMÅLING IHT. pr EN pr AA: 1994 BRUK HØRSELSVERN Måleresultat Ubelastet maskin Belastet maskin Støymåling: Lydtrykksnivå 83,9 db(a) 87,0 db(a) Lydeffektsnivå 98,0 db(a) 107,0 db(a) Vibrasjonsmåling: Det totale vibrasjonsnivået skal ikke overstige 2,5m/s² TA HENSYN TIL SIKKERHETSFORSKRIFTENE!

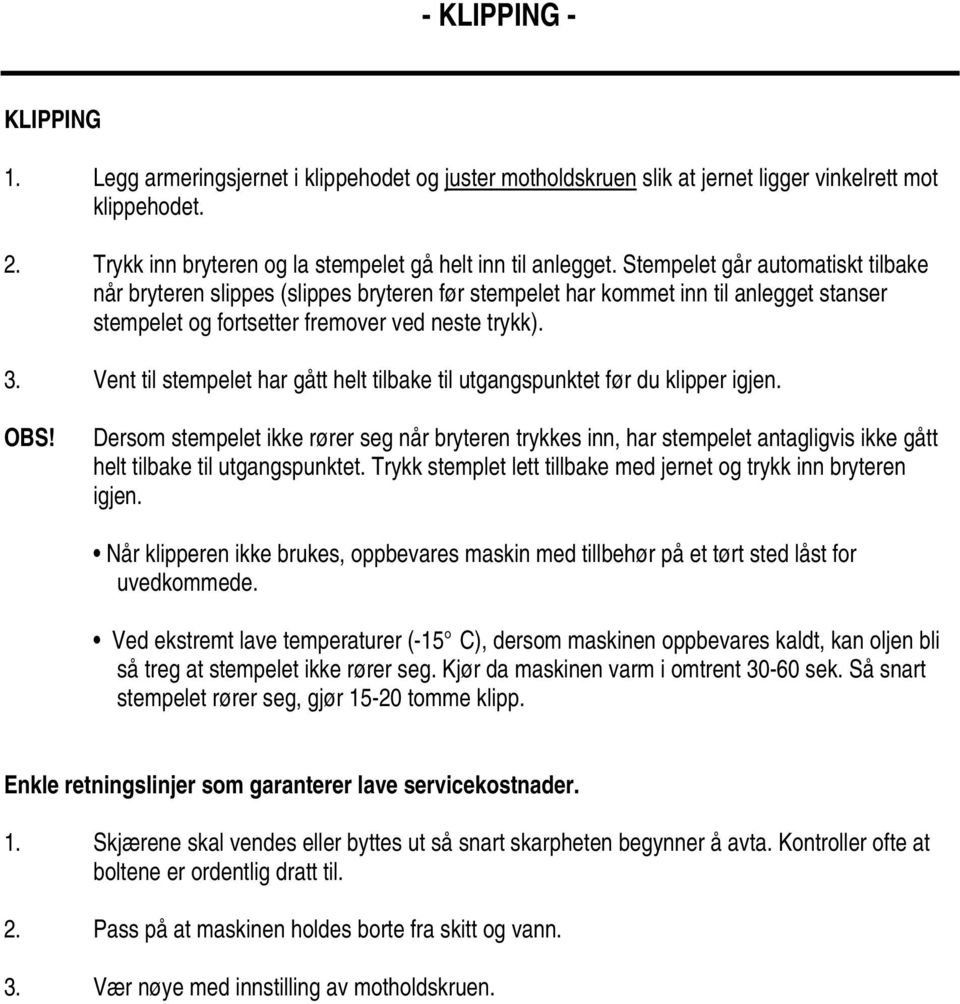

17 - KLIPPING - KLIPPING 1. Legg armeringsjernet i klippehodet og juster motholdskruen slik at jernet ligger vinkelrett mot klippehodet. 2. Trykk inn bryteren og la stempelet gå helt inn til anlegget. Stempelet går automatiskt tilbake når bryteren slippes (slippes bryteren før stempelet har kommet inn til anlegget stanser stempelet og fortsetter fremover ved neste trykk). 3. Vent til stempelet har gått helt tilbake til utgangspunktet før du klipper igjen. OBS! Dersom stempelet ikke rører seg når bryteren trykkes inn, har stempelet antagligvis ikke gått helt tilbake til utgangspunktet. Trykk stemplet lett tillbake med jernet og trykk inn bryteren igjen. Når klipperen ikke brukes, oppbevares maskin med tillbehør på et tørt sted låst for uvedkommede. Ved ekstremt lave temperaturer (-15 C), dersom maskinen oppbevares kaldt, kan oljen bli så treg at stempelet ikke rører seg. Kjør da maskinen varm i omtrent sek. Så snart stempelet rører seg, gjør tomme klipp. Enkle retningslinjer som garanterer lave servicekostnader. 1. Skjærene skal vendes eller byttes ut så snart skarpheten begynner å avta. Kontroller ofte at boltene er ordentlig dratt til. 2. Pass på at maskinen holdes borte fra skitt og vann. 3. Vær nøye med innstilling av motholdskruen.

18 - DEMONTERING - SKJÆR Skjærene tas bort ved at boltene (5) på klippehode og (25) på stempelet løsnes. Skjekk at skjærene ikke er skadet. Vend eller bytt ut skjærene så snart skarpheten begynner å avta. Kontroller ofte at boltene er ordentlig dratt til. KLIPPEHODE OG HYDRAULIKKSYLINDER Legg maskinen på et oljeoppsamlingstrau og løs boltene (13) mellom klippehode og hydraulikkpumpen. La en bolt stå igjen, som skrus langsomt ut slik at returfjæren ikke trykker klippehodet for fort ut. UTJEVNINGSVENTIL (9) Utjevningsventilen kan tas ut dersom skruen (10) på klippehodets fremste del løsner. Kontroller ventilen (gummibelg). Den skal være hel og ikke sammentryket. Bytt ved behov. STEMPEL (17) Stempelet og returfjæren sitter i hydraulikksylinderen. De kan som regel tas av med håndkraft. Kontroller at stempelpakning, bakerst (18) ikke er skadet eller slitt. Bytt ved behov. STEMPELPAKNING, FREMRE (3) Ta stempelpakningen ut av klippehodet. Bytt pakningen dersom den er skadet eller slitt. Plasser pakingen som fig. A viser. Vær nøye. Feilaktig plassert pakning kan forårsake oljelekkasje. (bilde 1) Pumpestempeltvinge er et spesialverktøy som kan bestilles hos oss. Finnes ingen tvinge for hånd må pumpestempelfjærene holdes inne med hjelp av hendene på et eller annet vis.

19 PUMPEHUS (44) Hydraulikksylinder og motordel fjernes fra pumpehuset med de fire boltene (73). Ikke ta bort pumpehuset helt fra hydraulikksylinderen. Når en sprekk på mm oppstår settes pumpestempeltvingen (bilde 1) på plass slik at fjær og ventiler ikke spretter bort. Nå kan pumpehuset tas bort fra hydraulikksylinderen. Skru løs lokket til kullbørsten (54) og ta den ut. Bytt børstene dersom de er kortere enn 6 mm. Ta bort motordelen fra pumpehuset. Ankeret sitter oftest igjen i pumpehuset. Dersom pakkeboks (45) og/eller lager (46) ikke trenger å byttes, kan ankeret sitte igjen i pumpehuset. Hvis ikke press ut ankeret fra pumpehuset. Kontroller at ankerakselen er uskadet. Bytt ved behov oljepakning, lager og eventuelt anker. PUMPEPAKKE (bilde 2) A. Pumpestempel (30) B. Pumpestempelfjær (31) C. Pumpeventil (32) D. Ventilfjær (33) E. Styring (34) F. Trykkpakning (35) Løs låseringen/segering (39) og ta bort nålelager (38) og lagerstyringer (37). Merk opp pumpestempelsylinderene og pumpestempelpakken slik at delene kan monteres i samme sylinder. Ta ut pumpestempel og pumpestempelfjær. Løs pumpestempeltvingen og ta ut trykkpakninger, styrninger, ventilfjærene og pumpeventiler. Inspekter delene: A. Pumpestempel (30) Pumpestemplene skal være helt fri fra riper eller andre skader. Toleransen mellom pumpestempel og pumpestempelcylinder er 5-10 µ. Det går an å kontrollere dette med fingrene om toleransen er rimlig. Pumpestempelet kan flyttes fram og tilbake med fingrene, men ikke gli for lett. Er toleransen for stor må pumpestempelet byttes og eventuelt pumpestempelsylinderen hones. C. Pumpeventil (32) Kontroller at ventilene er uskadet. Små skrapemerker kan slipes av med fint slipepapir. F. Trykkpakning (35) Kontroller at trykkpakningene er uskadede. Bytt dersom de er slitte eller deformerte.

20 - MONTERING - MONTERING Monteringen gjøres i omvendt rekkefølge som demonteringen. Rengjør alle anleggsflater og bytt pakninger ved behov. ADVARSEL! Vær forsiktig ved montering av anker/pumpehus til hydraulikksylinder slik at nålelageret (38) ikke skades. Press nålelageret mot en av pumpestempene og still eksenteren på ankerakselen mot denne. Trykk sammen. Hvis du ikke treffer, ikke vri men start på nytt. PÅFYLLING AV OLJE - PRØVEKLIPPING Oljepluggen sitter på oversiden av pumpehuset. Bruk kun hydraulolja Shell Tellus Oil T32 eller liknende. Oljemengden er ca. 0,3 liter. Legg maskinen horisontalt. Fyll langsomt på olje til det blir fullt. Sett en finger over hullet og kjør stempelet litt frem. Fyll på mer olje og gjenta til stempelet nesten vender. Hold fortsatt fingeren foran hullet og kjør noen ganger. Stans med stempelet i fremste modus og ta bort fingeren. Fyll på mer olje ved behov. Løft og vinkle maskinen slik at alle luftbobler kommer ut. Når du tror at all luft er borte, sett i oljepluggen, vend maskinen og prøveklipp. Dersom klippekraften er dårlig kan det komme av at det fortsatt er luft i oljen. Gjenta da avluftningsprosedyren. KONTROLL AV OLJENIVÅ Det er viktig at det er riktig mengde hydraulikkolje i maskinen. Kontroller ofte. 1. Kontroller først at sentrumhullet på fremsiden av klippehodet ikke er tildekket, da utjevningsventilens funksjon er avhengig av denne åpningen. 2. Kjør frem klippestempelet nesten til enden. 3. Ta løs oljepluggen. OBS! Hvis oljen er varm kan den sprute ut av påfyllingshullet. La maskinen kjøle seg. 4. Fyll og luft ifølge "Påfylling av olje - prøveklipping". OLJEBYTTE Oljebytte bør skje minst en gang per år - oftere hvis oljen virker skitten. ADVARSEL! Hydraulikkolje er lettantennelig. Arbeid derfor ikke i nærheten av gnister eller åpen ild. Ikke røyk ved oljebytte. Olje kan også være skadelig ved sprut i øynene eller irritere ved kontakt med huden. I forbindelse med slike eller andre ulykkeshendelser, følg oljeleverandørens anbefalte rettningslinjer.

21 - ÅRSAKER OG RETTNINGSLINJER VED FUNKSJONSSVIKT - FEIL ÅRSAK TILTAK 1) Stempelet rører seg ikke For lite olje Fyll olje Skadet eller utslitt trykkpakning Bytt trykkpakning Løse grader hindrer stempelet i å Ta bort skjærene og fjern grader. gå helt til enden. Bøyd eller skadet stempel Bytt eller slip av stempelet 2) Stempelet rører seg men For lite olje Fyll olje verktøyet klarer ikke å klippe For stor toleranse mellom pumpestempel og pumpestempelsylinder Bytt pumpestempel og hone ev. pumpestempelsylinder Slitt pumpeventil Bytt eller slip pumpeventil Sammentrykt utjerningsventil Bytt utjerningsventil Skade på trykkpakning Bytt trykkpakning. 3) Oljelekkasje Løse bolter og dårlige pakninger Dra ut boltene og bytt pakninger Skadet stempelpaking Bytt stempelpakning Skadet pakkeboks i pumpehus Bytt pakkeboks Skade på utjerningsventil Bytt utjerningsventil 4) Motoren går ikke rundt eller går Kullbørsten har dålig kontakt Slip inn børsten for sakte Kullbørsten er utslitt Bytt børste Skadet kabel, bryter, anker eller stator Bytt kabel, bryter, anker eller stator

22

23 - RESERVDELSLISTA - BENDOF DC-13LV Del nr. Art.nr. Benämning Antal/maskin Klipphuvud O-ring P Kolvpackning främre UPI Skär 23x15x Bult med bricka M5x Bult-mothåll M10x Mothållsfjäder Uttjämningsventil Skruv m. bricka för utj.ventil Fäste för utjämningsventil Bult (ISL) till klipphuvud M6x Bult (IS) M6x Kolv Kolvpackning bakre 0SI Styrkil 7x7x Returventil Fjäder till returventil Ändfjäder Returfjäder Hydraulpump Packning till klipphuvud Pumpkolv Pumpkolvsfjäder Pumpventil 11 mm Ventilfjäder Styrning till ventilfjäder Tryckpackning 11 mm Lager Lagerstyrning Nållager RNAST Segersäkring H Magnetfilter Packning till pumphus Oljeplugg M10x Packning till oljepluggg 1

24 Del nr. Benämning Antal/maskin Pumphus Packebox 15x25x Lager 6002VV Rotor med fläkt Lager 608VV Lagerlåsning Fältlindning Skruv med bricka till fältlindning D4x Motorkåpa Kolhållare Kolsats Klammer för kolhållare Skruv til del.nr. 56 D4x Kondensator Brytare Skruv M3 5x Böjskydd Kabelställ Avlastningsklammer Skruv till avlastningsklammer D4x Lock till handtag Skruv för lock till handtag D4x Bänkstöd Hylsa Bult med bricka M5x Maskinskylt Maskindekal Extra handtag 1
