1 Vattenfall Värme NYKÖPING Säkerhet, hälsa och miljö 2015

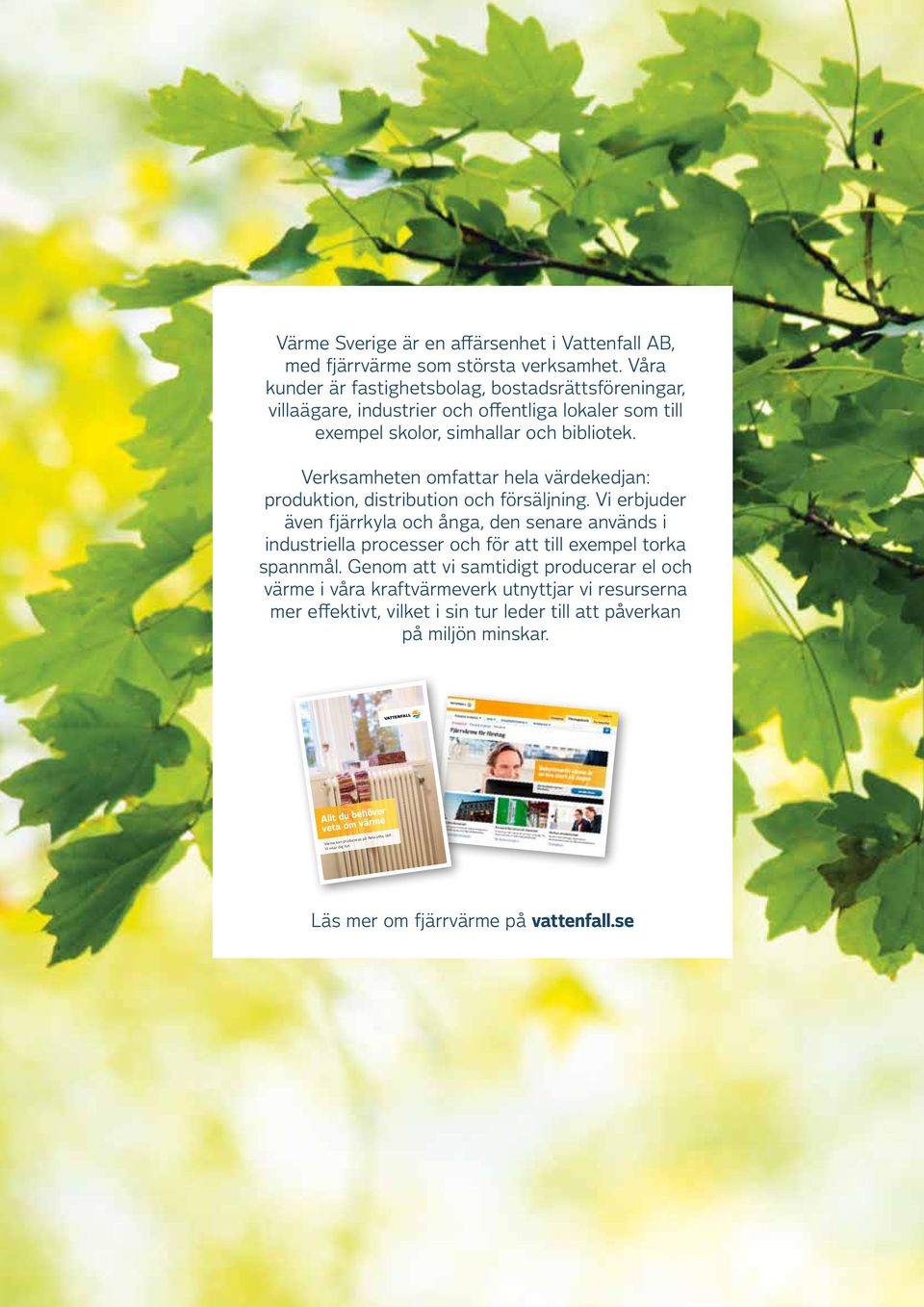

2 Värme Sverige är en affärsenhet i Vattenfall AB, med fjärrvärme som största verksamhet. Våra kunder är fastighetsbolag, bostadsrätts föreningar, villaägare, industrier och offentliga lokaler som till exempel skolor, simhallar och bibliotek. Verksamheten omfattar hela värde kedjan: produktion, distribution och försäljning. Vi erbjuder även fjärrkyla och ånga, den senare används i industriella processer och för att till exempel torka spannmål. Genom att vi samtidigt producerar el och värme i våra kraftvärmeverk utnyttjar vi resurserna mer effektivt, vilket i sin tur leder till att påverkan på miljön minskar. Allt du behöver veta om värme Värme kan produceras på flera olika sätt. Vi visar dig hur. VATT 3181 En varm tanke A5.indd :22 Läs mer om fjärrvärme på vattenfall.se 2 Vattenfall Värme Nyköping Säkerhet, hälsa och miljö 2015

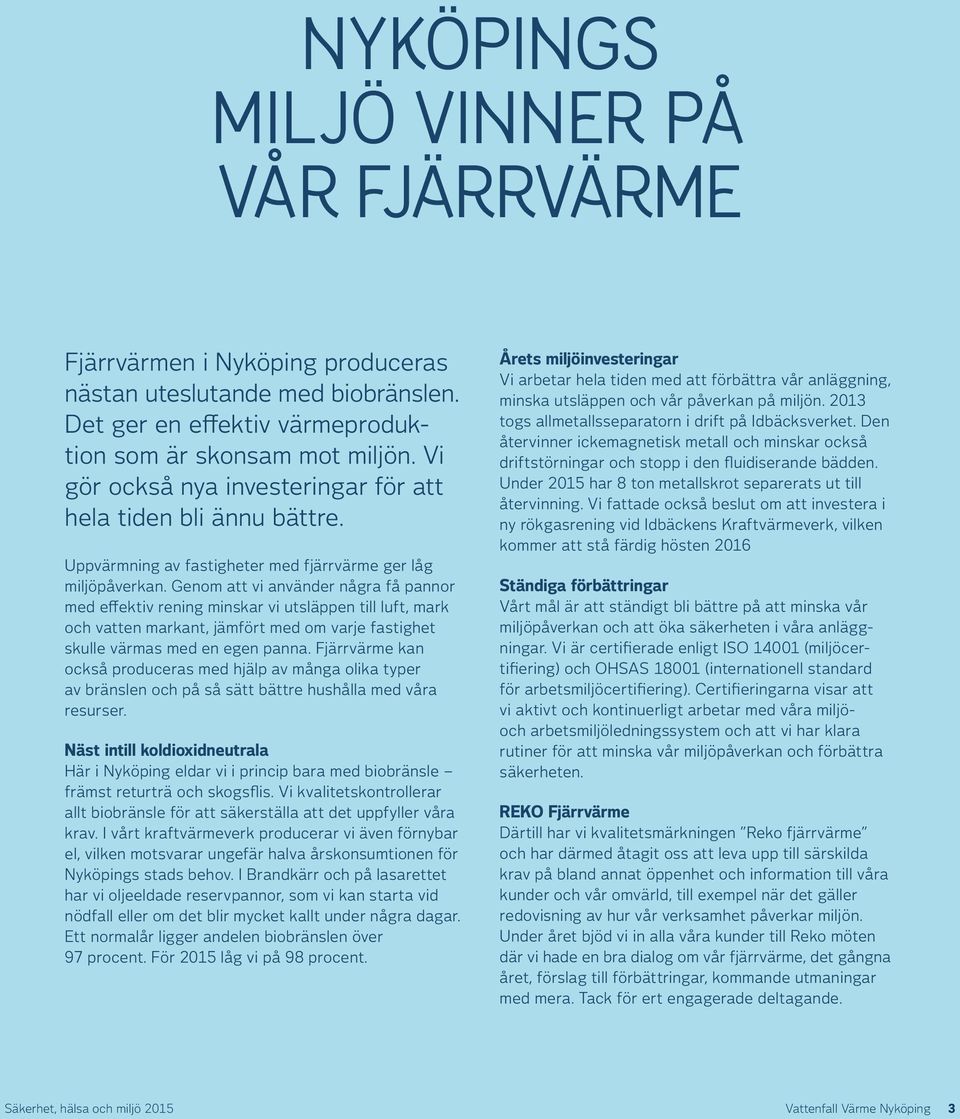

3 Nyköpings miljö vinner på vår fjärrvärme Fjärrvärmen i Nyköping produceras nästan uteslutande med biobränslen. Det ger en effektiv värmeproduktion som är skonsam mot miljön. Vi gör också nya investeringar för att hela tiden bli ännu bättre. Uppvärmning av fastigheter med fjärrvärme ger låg miljöpåverkan. Genom att vi använder några få pannor med effektiv rening minskar vi utsläppen till luft, mark och vatten markant, jämfört med om varje fastighet skulle värmas med en egen panna. Fjärrvärme kan också produceras med hjälp av många olika typer av bränslen och på så sätt bättre hushålla med våra resurser. Näst intill koldioxidneutrala Här i Nyköping eldar vi i princip bara med biobränsle främst returträ och skogsflis. Vi kvalitetskontrollerar allt biobränsle för att säkerställa att det uppfyller våra krav. I vårt kraftvärmeverk producerar vi även förnybar el, vilken motsvarar ungefär halva årskonsumtionen för Nyköpings stads behov. I Brandkärr och på lasarettet har vi oljeeldade reservpannor, som vi kan starta vid nödfall eller om det blir mycket kallt under några dagar. Ett normalår ligger andelen biobränslen över 97 procent. För 2015 låg vi på 98 procent. Årets miljöinvesteringar Vi arbetar hela tiden med att förbättra vår anläggning, minska utsläppen och vår påverkan på miljön togs allmetallsseparatorn i drift på Idbäcksverket. Den återvinner ickemagnetisk metall och minskar också driftstörningar och stopp i den fluidiserande bädden. Under 2015 har 8 ton metallskrot separerats ut till återvinning. Vi fattade också beslut om att investera i ny rökgasrening vid Idbäckens Kraftvärmeverk, vilken kommer att stå färdig hösten 2016 Ständiga förbättringar Vårt mål är att ständigt bli bättre på att minska vår miljöpåverkan och att öka säkerheten i våra anläggningar. Vi är certifierade enligt ISO (miljöcertifiering) och OHSAS (internationell standard för arbetsmiljöcertifiering). Certifieringarna visar att vi aktivt och kontinuerligt arbetar med våra miljöoch arbetsmiljöledningssystem och att vi har klara rutiner för att minska vår miljöpåverkan och förbättra säkerheten. REKO Fjärrvärme Därtill har vi kvalitetsmärkningen Reko fjärrvärme och har därmed åtagit oss att leva upp till särskilda krav på bland annat öppenhet och information till våra kunder och vår omvärld, till exempel när det gäller redovisning av hur vår verksamhet påverkar miljön. Under året bjöd vi in alla våra kunder till Reko möten där vi hade en bra dialog om vår fjärrvärme, det gångna året, förslag till förbättringar, kommande utmaningar med mera. Tack för ert engagerade deltagande. Säkerhet, hälsa och miljö 2015 Vattenfall Värme Nyköping 3

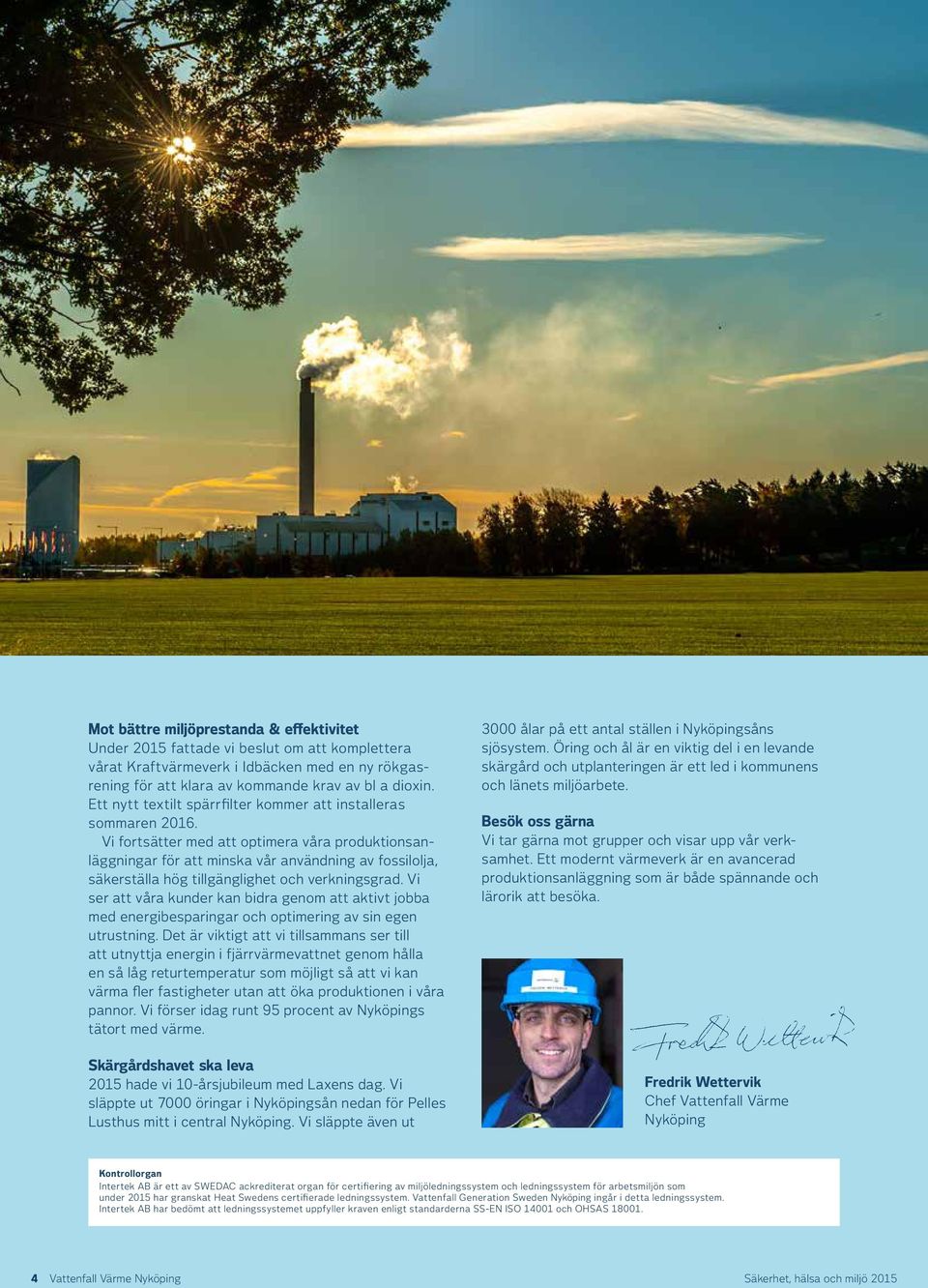

4 Mot bättre miljöprestanda & effektivitet Under 2015 fattade vi beslut om att komplettera vårat Kraftvärmeverk i Idbäcken med en ny rökgasrening för att klara av kommande krav av bl a dioxin. Ett nytt textilt spärrfilter kommer att installeras sommaren Vi fortsätter med att optimera våra produktionsanläggningar för att minska vår användning av fossilolja, säkerställa hög tillgänglighet och verkningsgrad. Vi ser att våra kunder kan bidra genom att aktivt jobba med energibesparingar och optimering av sin egen utrustning. Det är viktigt att vi tillsammans ser till att utnyttja energin i fjärrvärmevattnet genom hålla en så låg returtemperatur som möjligt så att vi kan värma fler fastigheter utan att öka produktionen i våra pannor. Vi förser idag runt 95 procent av Nyköpings tätort med värme. Skärgårdshavet ska leva 2015 hade vi 10-årsjubileum med Laxens dag. Vi släppte ut 7000 öringar i Nyköpingsån nedan för Pelles Lusthus mitt i central Nyköping. Vi släppte även ut 3000 ålar på ett antal ställen i Nyköpingsåns sjösystem. Öring och ål är en viktig del i en levande skärgård och utplanteringen är ett led i kommunens och länets miljöarbete. Besök oss gärna Vi tar gärna mot grupper och visar upp vår verksamhet. Ett modernt värmeverk är en avancerad produktionsanläggning som är både spännande och lärorik att besöka. Fredrik Wettervik Chef Vattenfall Värme Nyköping Kontrollorgan Intertek AB är ett av SWEDAC ackrediterat organ för certifiering av miljöledningssystem och ledningssystem för arbetsmiljön som under 2015 har granskat Heat Swedens certifierade ledningssystem. Vattenfall Generation Sweden Nyköping ingår i detta ledningssystem. Intertek AB har bedömt att ledningssystemet uppfyller kraven enligt standarderna SS-EN ISO och OHSAS Vattenfall Värme Nyköping Säkerhet, hälsa och miljö 2015

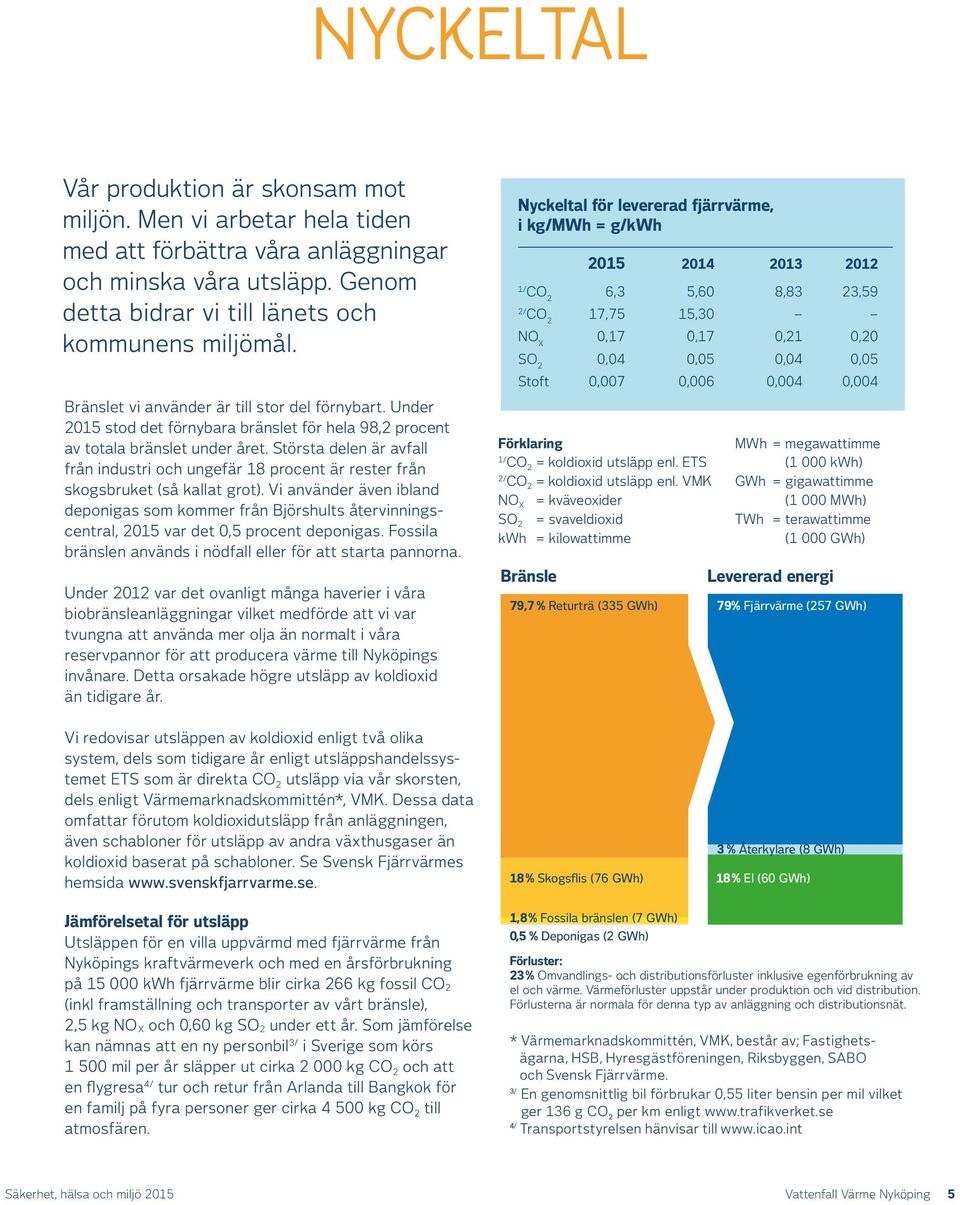

5 Nyckeltal Vår produktion är skonsam mot miljön. Men vi arbetar hela tiden med att förbättra våra anläggningar och minska våra utsläpp. Genom detta bidrar vi till länets och kommunens miljömål. Bränslet vi använder är till stor del förnybart. Under 2015 stod det förnybara bränslet för hela 98,2 procent av totala bränslet under året. Största delen är avfall från industri och ungefär 18 procent är rester från skogsbruket (så kallat grot). Vi använder även ibland deponigas som kommer från Björshults återvinningscentral, 2015 var det 0,5 procent deponigas. Fossila bränslen används i nödfall eller för att starta pannorna. Under 2012 var det ovanligt många haverier i våra biobränsleanläggningar vilket medförde att vi var tvungna att använda mer olja än normalt i våra reservpannor för att producera värme till Nyköpings invånare. Detta orsakade högre utsläpp av koldioxid än tidigare år. 60 Vi redovisar utsläppen av koldioxid enligt två olika system, dels som tidigare år enligt utsläppshandelssystemet ETS som är direkta CO 2 utsläpp via vår skorsten, dels enligt Värmemarknadskommittén*, VMK. Dessa data 40 omfattar förutom koldioxidutsläpp från anläggningen, även schabloner för utsläpp av andra växthusgaser än koldioxid baserat på schabloner. Se Svensk Fjärrvärmes 20 hemsida Jämförelsetal för utsläpp 0 Utsläppen för en villa uppvärmd med fjärrvärme från Nyköpings kraftvärmeverk och med en årsförbrukning på kwh fjärrvärme blir cirka 266 kg fossil CO 2 (inkl framställning och transporter av vårt bränsle), 2,5 kg NO X och 0,60 kg SO 2 under ett år. Som jämförelse kan nämnas att en ny personbil 3/ i Sverige som körs mil per år släpper ut cirka kg CO 2 och att en flygresa 4/ tur och retur från Arlanda till Bangkok för en familj på fyra personer ger cirka kg CO 2 till atmosfären Nyckeltal för levererad fjärrvärme, i kg/mwh = g/kwh Förklaring 1/ CO 2 = koldioxid utsläpp enl. ETS 2/ CO 2 = koldioxid utsläpp enl. VMK NO X = kväveoxider SO 2 = svaveldioxid kwh = kilowattimme Bränsle ,7 % Returträ (335 GWh) 18 % Skogsflis (76 GWh) / CO 2 6,3 5,60 8,83 23,59 2/ CO 2 17,75 15,30 NO X 0,17 0,17 0,21 0,20 SO 2 0,04 0,05 0,04 0,05 Stoft 0,007 0,006 0,004 0, MWh = megawattimme (1 000 kwh) GWh = gigawattimme (1 000 MWh) TWh = terawattimme (1 000 GWh) Levererad energi 79% Fjärrvärme (257 GWh) 3 % Återkylare (8 GWh) 18 % El (60 GWh) 1,8 % Fossila bränslen (7 GWh) 0 0,5 % Deponigas (2 GWh) Förluster: 23% Omvandlings- och distributionsförluster inklusive egenförbrukning av el och värme. Värmeförluster uppstår under produktion och vid distribution. Förlusterna är normala för denna typ av anläggning och distributionsnät. * Värmemarknadskommittén, VMK, består av; Fastighetsägarna, HSB, Hyresgästföreningen, Riksbyggen, SABO och Svensk Fjärrvärme. 3 / En genomsnittlig bil förbrukar 0,55 liter bensin per mil vilket ger 136 g CO 2 per km enligt 4 / Transportstyrelsen hänvisar till Säkerhet, hälsa och miljö 2015 Vattenfall Värme Nyköping 5

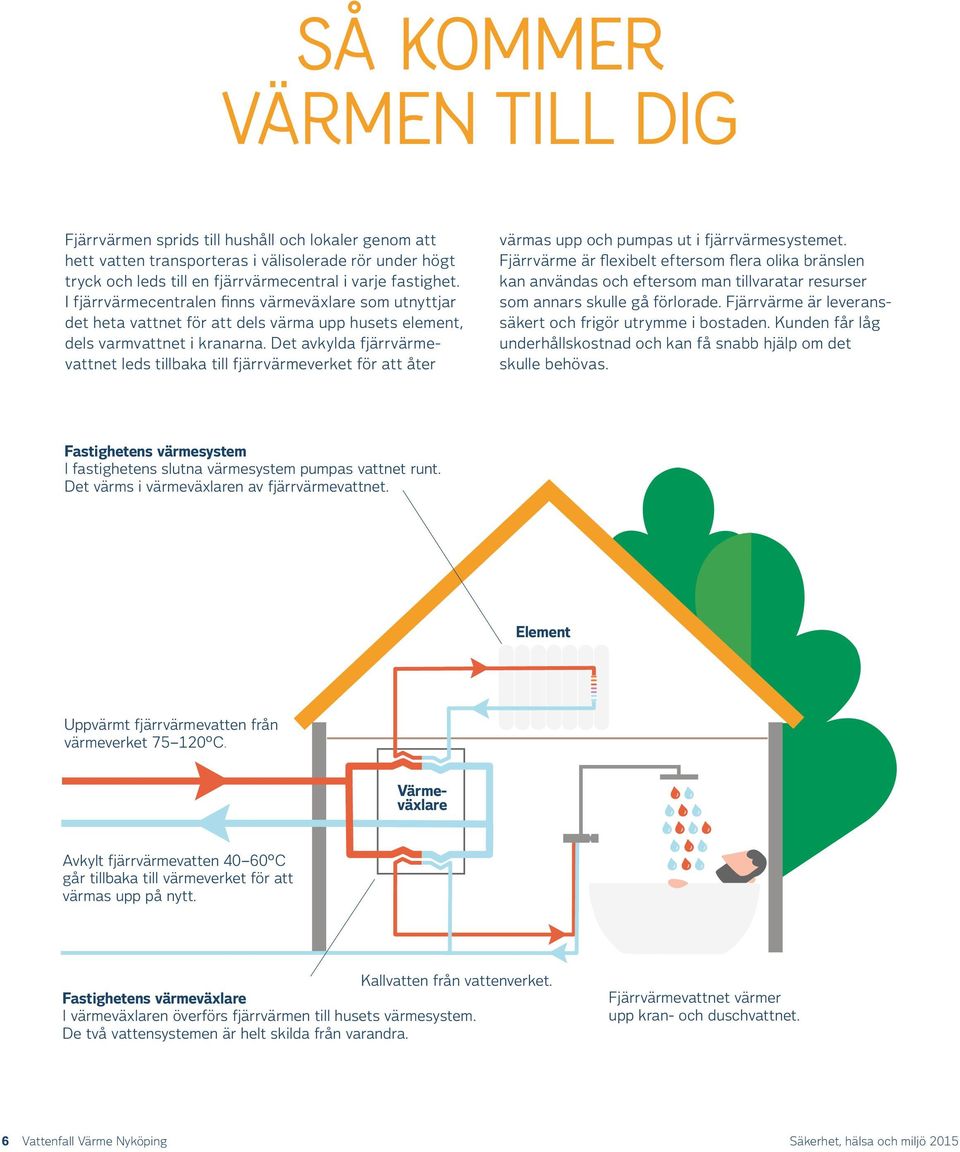

6 Så kommer värmen till dig Fjärrvärmen sprids till hushåll och lokaler genom att hett vatten transporteras i välisolerade rör under högt tryck och leds till en fjärrvärmecentral i varje fastighet. I fjärrvärmecentralen finns värmeväxlare som utnyttjar det heta vattnet för att dels värma upp husets element, dels varmvattnet i kranarna. Det avkylda fjärrvärmevattnet leds tillbaka till fjärrvärmeverket för att åter värmas upp och pumpas ut i fjärrvärmesystemet. Fjärrvärme är flexibelt eftersom flera olika bränslen kan användas och eftersom man tillvaratar resurser som annars skulle gå förlorade. Fjärrvärme är leveranssäkert och frigör utrymme i bostaden. Kunden får låg underhållskostnad och kan få snabb hjälp om det skulle behövas. Fastighetens värmesystem I fastighetens slutna värmesystem pumpas vattnet runt. Det värms i värmeväxlaren av fjärrvärmevattnet. Element Uppvärmt fjärrvärmevatten från värmeverket C. Värmeväxlare Avkylt fjärrvärmevatten C går tillbaka till värmeverket för att värmas upp på nytt. Kallvatten från vattenverket. Fastighetens värmeväxlare I värmeväxlaren överförs fjärrvärmen till husets värmesystem. De två vattensystemen är helt skilda från varandra. Fjärrvärmevattnet värmer upp kran- och duschvattnet. 6 Vattenfall Värme Nyköping Säkerhet, hälsa och miljö 2015

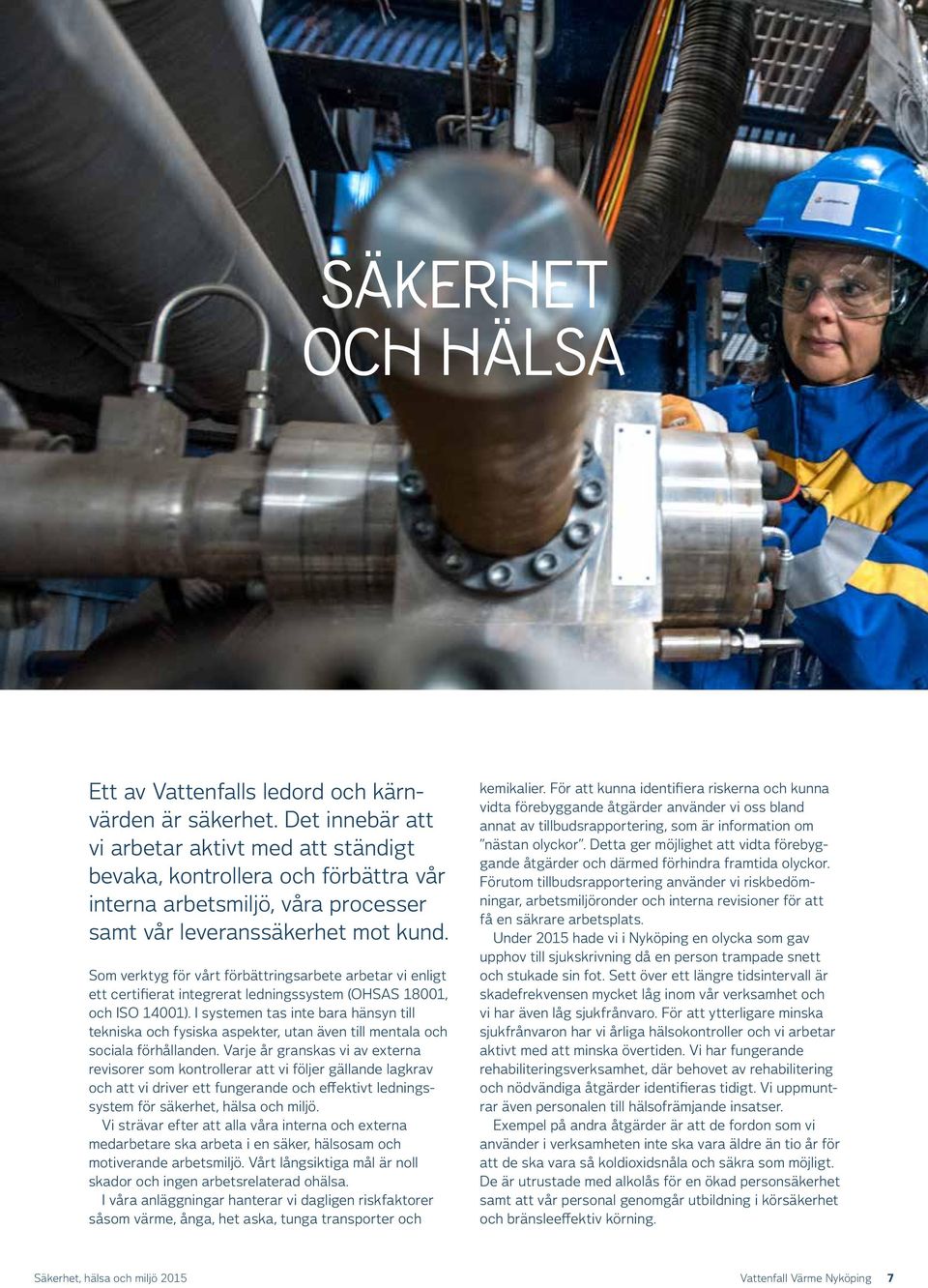

7 Säkerhet och hälsa Ett av Vattenfalls ledord och kärnvärden är säkerhet. Det innebär att vi arbetar aktivt med att ständigt bevaka, kontrollera och förbättra vår interna arbetsmiljö, våra processer samt vår leveranssäkerhet mot kund. Som verktyg för vårt förbättringsarbete arbetar vi enligt ett certifierat integrerat ledningssystem (OHSAS 18001, och ISO 14001). I systemen tas inte bara hänsyn till tekniska och fysiska aspekter, utan även till mentala och sociala förhållanden. Varje år granskas vi av externa revisorer som kontrollerar att vi följer gällande lagkrav och att vi driver ett fungerande och effektivt ledningssystem för säkerhet, hälsa och miljö. Vi strävar efter att alla våra interna och externa medarbetare ska arbeta i en säker, hälsosam och motiverande arbetsmiljö. Vårt långsiktiga mål är noll skador och ingen arbetsrelaterad ohälsa. I våra anläggningar hanterar vi dagligen riskfaktorer såsom värme, ånga, het aska, tunga transporter och kemikalier. För att kunna identifiera riskerna och kunna vidta förebyggande åtgärder använder vi oss bland annat av tillbudsrapportering, som är information om nästan olyckor. Detta ger möjlighet att vidta förebyggande åtgärder och därmed förhindra framtida olyckor. Förutom tillbudsrapportering använder vi riskbedömningar, arbetsmiljöronder och interna revisioner för att få en säkrare arbetsplats. Under 2015 hade vi i Nyköping en olycka som gav upphov till sjukskrivning då en person trampade snett och stukade sin fot. Sett över ett längre tidsintervall är skadefrekvensen mycket låg inom vår verksamhet och vi har även låg sjukfrånvaro. För att ytterligare minska sjukfrånvaron har vi årliga hälsokontroller och vi arbetar aktivt med att minska övertiden. Vi har fungerande rehabiliteringsverksamhet, där behovet av rehabilitering och nödvändiga åtgärder identifieras tidigt. Vi uppmuntrar även personalen till hälsofrämjande insatser. Exempel på andra åtgärder är att de fordon som vi använder i verksamheten inte ska vara äldre än tio år för att de ska vara så koldioxidsnåla och säkra som möjligt. De är utrustade med alkolås för en ökad personsäkerhet samt att vår personal genomgår utbildning i körsäkerhet och bränsleeffektiv körning. Säkerhet, hälsa och miljö 2015 Vattenfall Värme Nyköping 7

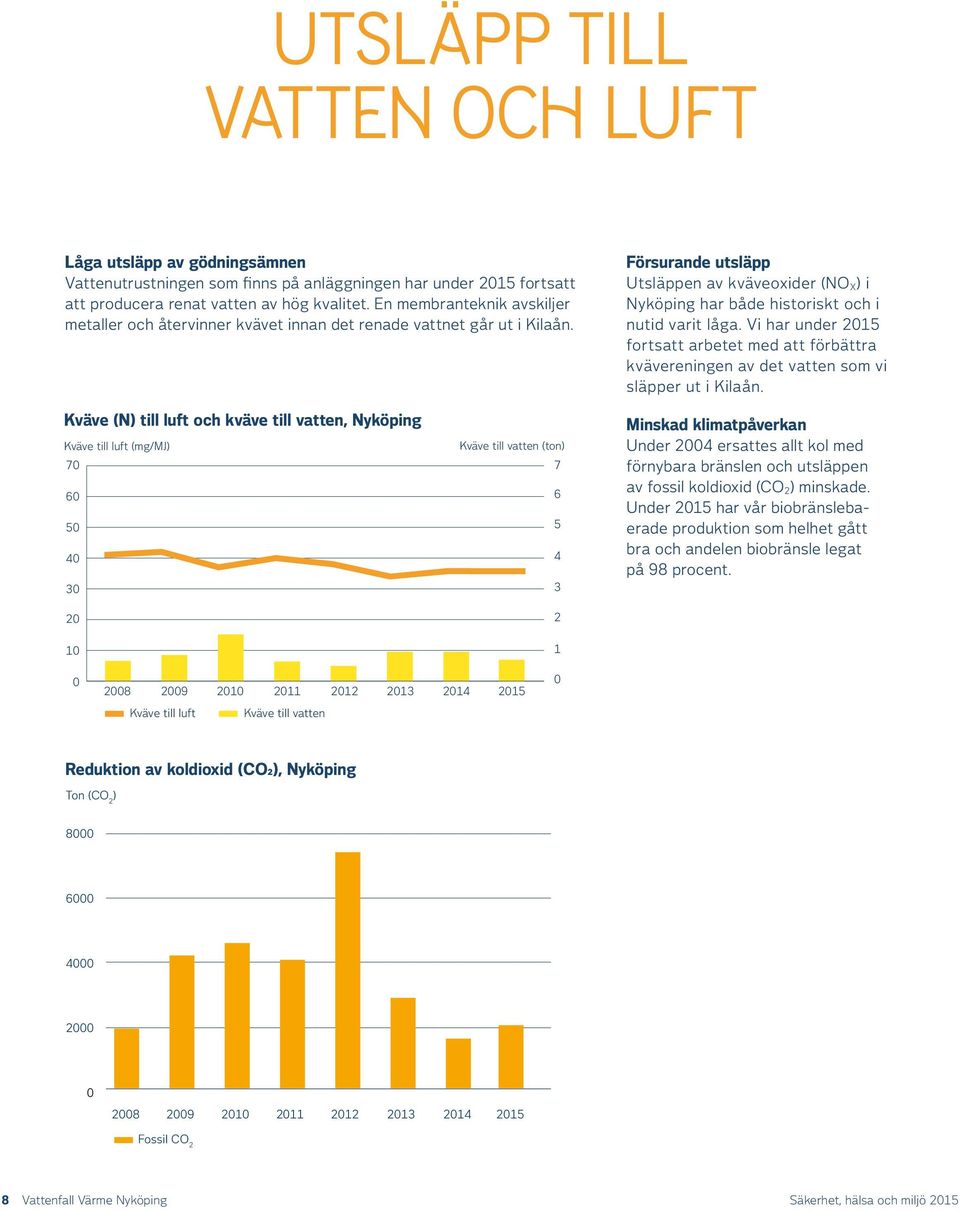

8 Utsläpp till vatten och luft Låga utsläpp av gödningsämnen Vattenutrustningen som finns på anläggningen har under 2015 fortsatt att producera renat vatten av hög kvalitet. En membranteknik avskiljer metaller och återvinner kvävet innan det renade vattnet går ut i Kilaån. Försurande utsläpp Utsläppen av kväveoxider (NO X) i Nyköping har både historiskt och i nutid varit låga. Vi har under 2015 fortsatt arbetet med att förbättra kvävereningen av det vatten som vi släpper ut i Kilaån. Kväve (N) till luft och kväve till vatten, Nyköping Kväve till luft (mg/mj) Kväve till vatten (ton) Minskad klimatpåverkan Under 2004 ersattes allt kol med förnybara bränslen och utsläppen av fossil koldioxid (CO 2) minskade. Under 2015 har vår biobränslebaerade produktion som helhet gått bra och andelen biobränsle legat på 98 procent Kväve till luft Kväve till vatten Reduktion av koldioxid (CO2), Nyköping Ton (CO 2 ) Fossil CO 2 8 Vattenfall Värme Nyköping Säkerhet, hälsa och miljö 2015

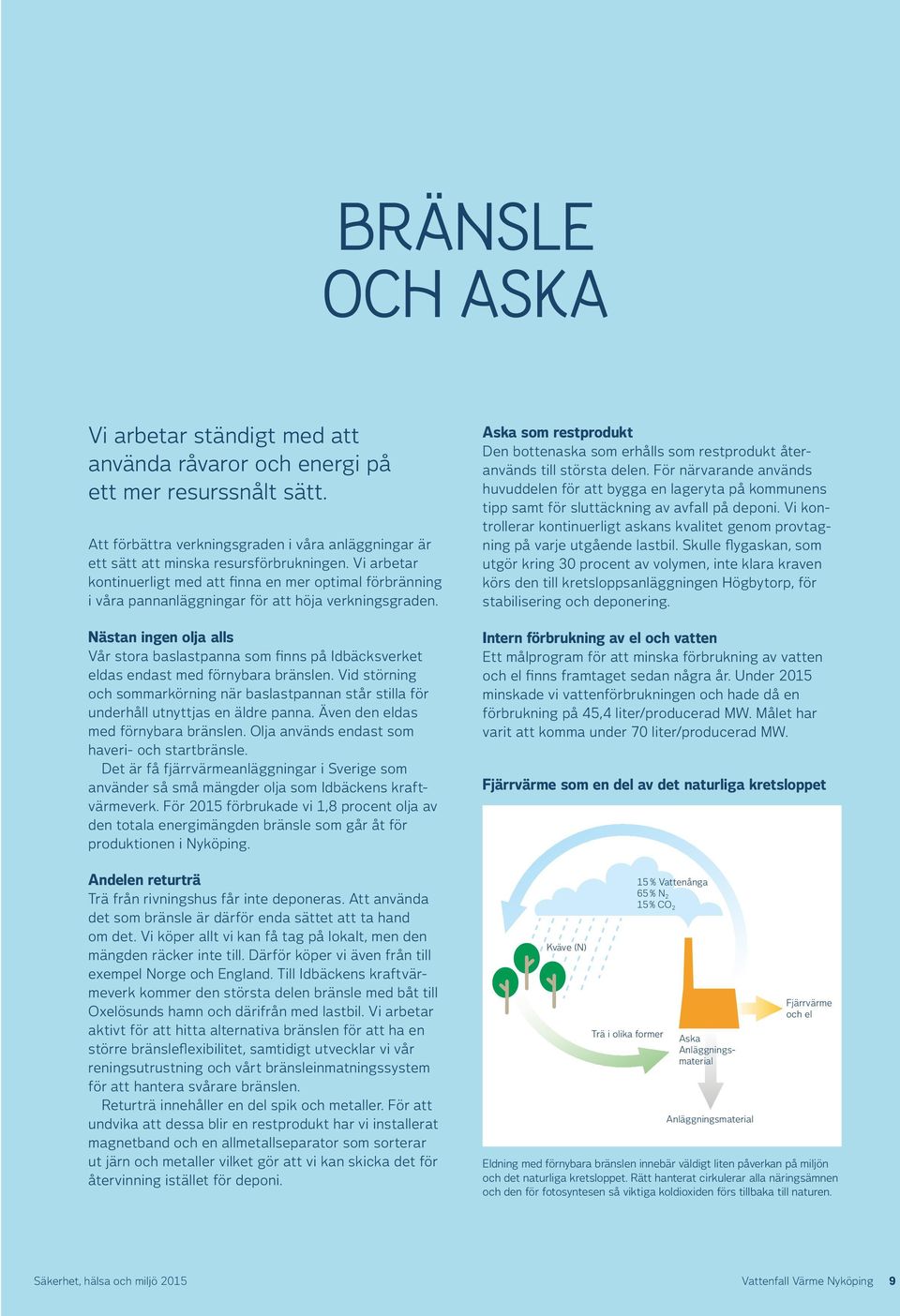

9 Bränsle och aska Vi arbetar ständigt med att använda råvaror och energi på ett mer resurssnålt sätt. Att förbättra verkningsgraden i våra anläggningar är ett sätt att minska resursförbrukningen. Vi arbetar kontinuerligt med att finna en mer optimal förbränning i våra pannanläggningar för att höja verkningsgraden. Nästan ingen olja alls Vår stora baslastpanna som finns på Idbäcksverket eldas endast med förnybara bränslen. Vid störning och sommarkörning när baslastpannan står stilla för underhåll utnyttjas en äldre panna. Även den eldas med förnybara bränslen. Olja används endast som haveri- och startbränsle. Det är få fjärrvärmeanläggningar i Sverige som använder så små mängder olja som Idbäckens kraftvärmeverk. För 2015 förbrukade vi 1,8 procent olja av den totala energimängden bränsle som går åt för produktionen i Nyköping. Andelen returträ Trä från rivningshus får inte deponeras. Att använda det som bränsle är därför enda sättet att ta hand om det. Vi köper allt vi kan få tag på lokalt, men den mängden räcker inte till. Därför köper vi även från till exempel Norge och England. Till Idbäckens kraftvärmeverk kommer den största delen bränsle med båt till Oxelösunds hamn och därifrån med lastbil. Vi arbetar aktivt för att hitta alternativa bränslen för att ha en större bränsleflexibilitet, samtidigt utvecklar vi vår renings utrustning och vårt bränsleinmatningssystem för att hantera svårare bränslen. Returträ innehåller en del spik och metaller. För att undvika att dessa blir en restprodukt har vi installerat magnetband och en allmetallseparator som sorterar ut järn och metaller vilket gör att vi kan skicka det för återvinning istället för deponi. Aska som restprodukt Den bottenaska som erhålls som restprodukt återanvänds till största delen. För närvarande används huvuddelen för att bygga en lageryta på kommunens tipp samt för sluttäckning av avfall på deponi. Vi kontrollerar kontinuerligt askans kvalitet genom provtagning på varje utgående lastbil. Skulle flygaskan, som utgör kring 30 procent av volymen, inte klara kraven körs den till kretsloppsanläggningen Högbytorp, för stabilisering och deponering. Intern förbrukning av el och vatten Ett målprogram för att minska förbrukning av vatten och el finns framtaget sedan några år. Under 2015 minskade vi vattenförbrukningen och hade då en förbrukning på 45,4 liter/producerad MW. Målet har varit att komma under 70 liter/producerad MW. Fjärrvärme som en del av det naturliga kretsloppet Kväve (N) Trä i olika former 15 % Vattenånga 65 % N 2 15% CO 2 Aska Anläggningsmaterial Anläggningsmaterial Fjärrvärme och el Eldning med förnybara bränslen innebär väldigt liten påverkan på miljön och det naturliga kretsloppet. Rätt hanterat cirkulerar alla näringsämnen och den för fotosyntesen så viktiga koldioxiden förs tillbaka till naturen. Säkerhet, hälsa och miljö 2015 Vattenfall Värme Nyköping 9

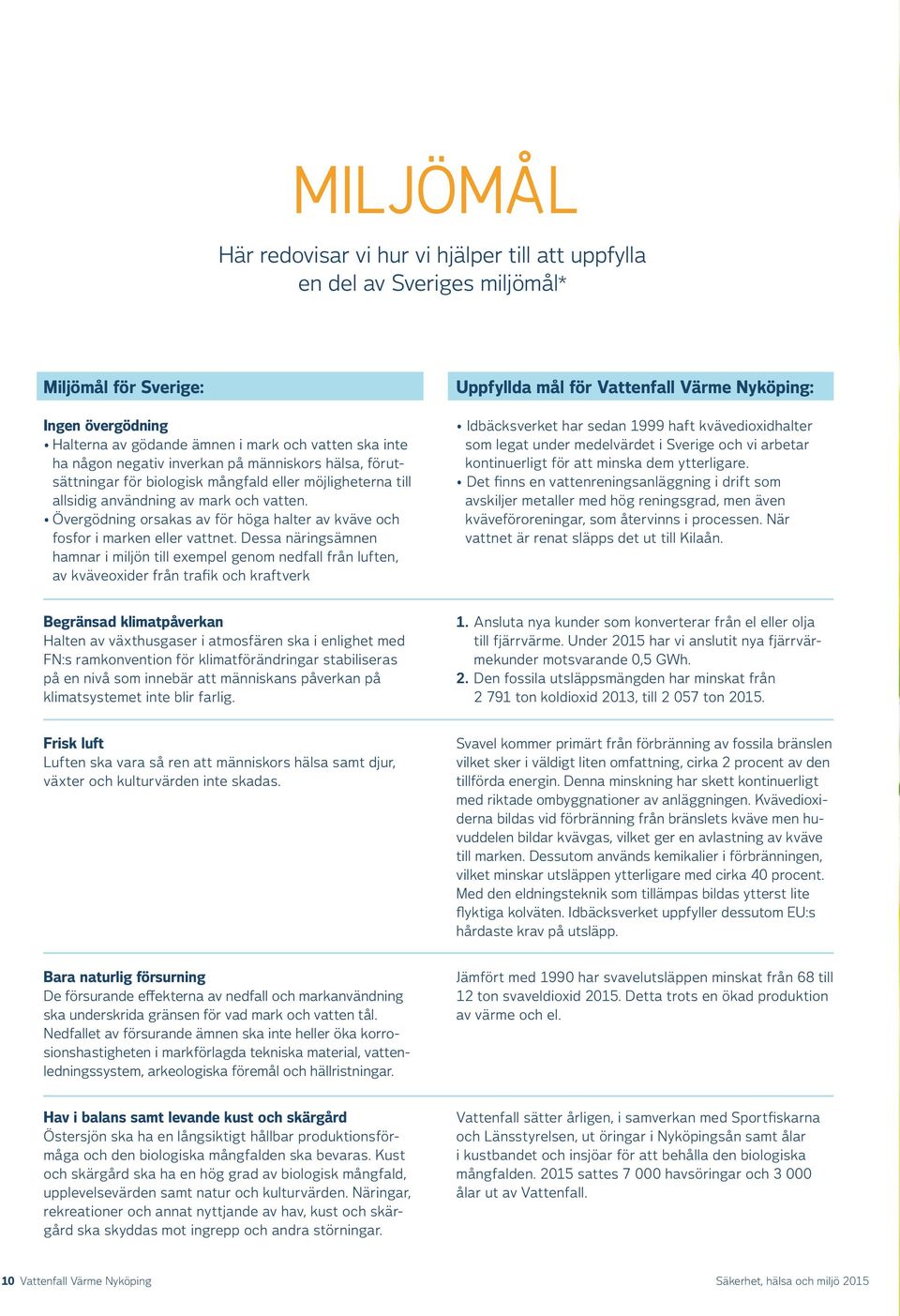

10 Miljömål Här redovisar vi hur vi hjälper till att uppfylla en del av Sveriges miljömål* Miljömål för Sverige: Ingen övergödning Halterna av gödande ämnen i mark och vatten ska inte ha någon negativ inverkan på människors hälsa, förutsättningar för biologisk mångfald eller möjligheterna till allsidig användning av mark och vatten. Övergödning orsakas av för höga halter av kväve och fosfor i marken eller vattnet. Dessa näringsämnen hamnar i miljön till exempel genom nedfall från luften, av kväveoxider från trafik och kraftverk Uppfyllda mål för Vattenfall Värme Nyköping: Idbäcksverket har sedan 1999 haft kvävedioxidhalter som legat under medelvärdet i Sverige och vi arbetar kontinuerligt för att minska dem ytterligare. Det finns en vattenreningsanläggning i drift som avskiljer metaller med hög reningsgrad, men även kväve föroreningar, som återvinns i processen. När vattnet är renat släpps det ut till Kilaån. Begränsad klimatpåverkan Halten av växthusgaser i atmosfären ska i enlighet med FN:s ramkonvention för klimatförändringar stabiliseras på en nivå som innebär att människans påverkan på klimatsystemet inte blir farlig. 1. Ansluta nya kunder som konverterar från el eller olja till fjärrvärme. Under 2015 har vi anslutit nya fjärrvärmekunder motsvarande 0,5 GWh. 2. Den fossila utsläppsmängden har minskat från ton koldioxid 2013, till ton Frisk luft Luften ska vara så ren att människors hälsa samt djur, växter och kulturvärden inte skadas. Svavel kommer primärt från förbränning av fossila bränslen vilket sker i väldigt liten omfattning, cirka 2 procent av den tillförda energin. Denna minskning har skett kontinuerligt med riktade ombyggnationer av anläggningen. Kvävedioxiderna bildas vid förbränning från bränslets kväve men huvuddelen bildar kvävgas, vilket ger en avlastning av kväve till marken. Dessutom används kemikalier i förbränningen, vilket minskar utsläppen ytterligare med cirka 40 procent. Med den eldningsteknik som tillämpas bildas ytterst lite flyktiga kolväten. Idbäcksverket uppfyller dessutom EU:s hårdaste krav på utsläpp. Bara naturlig försurning De försurande effekterna av nedfall och markanvändning ska underskrida gränsen för vad mark och vatten tål. Nedfallet av försurande ämnen ska inte heller öka korrosionshastigheten i markförlagda tekniska material, vattenledningssystem, arkeologiska föremål och hällristningar. Jämfört med 1990 har svavelutsläppen minskat från 68 till 12 ton svaveldioxid Detta trots en ökad produktion av värme och el. Hav i balans samt levande kust och skärgård Östersjön ska ha en långsiktigt hållbar produktionsförmåga och den biologiska mångfalden ska bevaras. Kust och skärgård ska ha en hög grad av biologisk mångfald, upplevelsevärden samt natur och kulturvärden. Näringar, rekreationer och annat nytt jande av hav, kust och skärgård ska skyddas mot ingrepp och andra störningar. Vattenfall sätter årligen, i samverkan med Sportfiskarna och Länsstyrelsen, ut öringar i Nyköpingsån samt ålar i kustbandet och insjöar för att behålla den biologiska mångfalden sattes havsöringar och ålar ut av Vattenfall. 10 Vattenfall Värme Nyköping Säkerhet, hälsa och miljö 2015

11 Säkerhet, hälsa och miljö 2015 Vattenfall Värme Nyköping 11

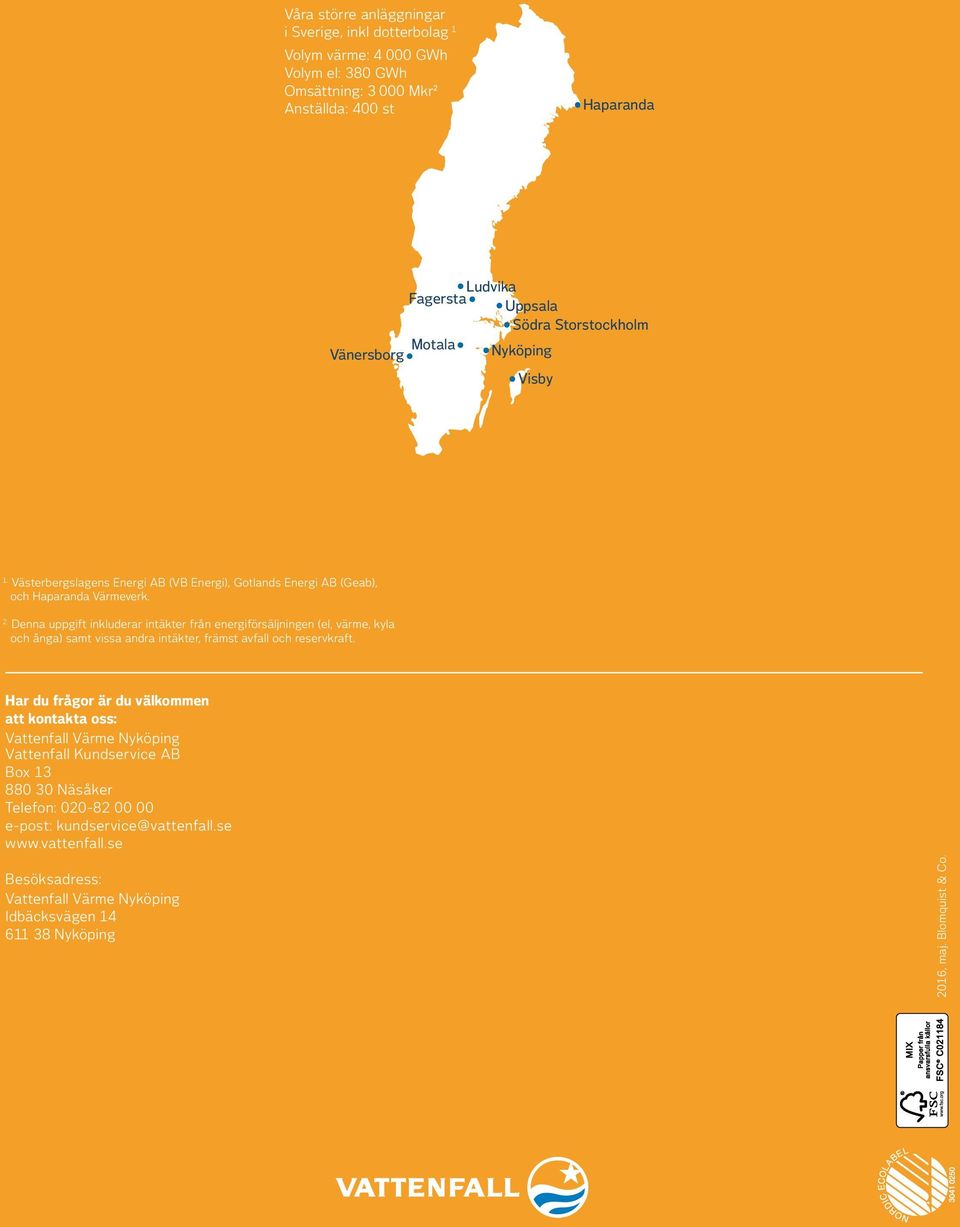

12 Våra större anläggningar i Sverige, inkl dotterbolag 1 Volym värme: GWh Volym el: 380 GWh Omsättning: Mkr2 Anställda: 400 st Haparanda Ludvika Fagersta Uppsala Vänersborg Motala Södra Storstockholm Nyköping Visby 1. Västerbergslagens Energi AB (VB Energi), Gotlands Energi AB (Geab), och Haparanda Värmeverk. 2. Denna uppgift inkluderar intäkter från energiförsäljningen (el, värme, kyla och ånga) samt vissa andra intäkter, främst avfall och reservkraft. Har du frågor är du välkommen att kontakta oss: Vattenfall Värme Nyköping Vattenfall Kundservice AB Box Näsåker Telefon: e-post: kundservice@vattenfall.se Besöksadress: Vattenfall Värme Nyköping Idbäcksvägen Nyköping 2016, maj. Blomquist & Co.
