1 PROGRAMMERING S8

2 s8prog1.doc

3 Innehållsförteckning 1.0 Allmänt Några begrepp Manövrering av S Knappsatsens funktioner Programmeringsstruktur Programmering med kontrollenhet LCD S8, försedd med klartextdisplay Programmering med kontrollenhet LED S8, försedd med lysdiodsindikeringar Grundprogram Innehåll grundprogram Innehåll grundprogram 2: Programmering av grundprogram med kontrollenhet LCD S Programmering av grundprogram med kontrollenhet LED S Programmering Programmering av sektioner Programmering av kontrollenheter Programmering av utpasseringstider Inpasseringstiden för IN1-IN3 samt pulsräknare Programmering av siren Programmering av larmsändare Programmering av expansionskort Programmering av tidsfönster Programmering av reläer Övrig funktionsprogrammering Koder Lägga till eller ändra koder register...43 s8prog1.doc

4 1.0 Allmänt S8 är en avancerad centralapparat som manövreras med funktionskommandon eller menyval. Dessa funktioner kan utnyttjas av både användare och installatör. Möjligheten att utför funktioner med dessa kommandon begränsas med kodens behörighet. Det är till exempel inte endast installatören som kan utnyttja programmeringsfunktionerna. Programmering av S8 är enkel tack vare två olika grundprogram. Grundprogram 1 är inlagt vid leverans vilket gör att endast några få programsteg såsom telefonnummer och koder behöver ändras vid normala installationer, använd då snabbstarten i installationsanvisningen. OBS! Programmeringsformuläret skall fyllas i innan programmering sker. S8 kan programmeras med: Kontrollenhet LED S8, med lysdiodsindikeringar. Kontrollenhet LCD S8, med klartextdisplay. Fjärrprogrammeringsdator. 1.1 Några begrepp är lika med programsteg. Vid programmering väljs adress för att ange var informationen skall ändras. Olika funktioner ändras på olika adresser. På respektive adress lagras information som talar om hur en viss funktion skall fungera. Användarkod Används för att manövrera systemet. Total finns 16 olika användarkoder som kan tilldelas behörighet i 15 olika nivåer. Koderna kan bestå av tre till sex siffror. Behörighetsnivå Användarkoderna tilldelas olika behörighetsnivåerna för att begränsa möjligheten att utföra vissa funktioner i systemet. Data Information som bestämmer funktionen på systemet. Denna information finns programmerad vid leverans som grundprogram 1. Data består av hexadecimal tecken: 0-9 samt A-F som programmeras enligt tabeller i programmeringsanvisningen. Grundprogram Används för att så lite som möjligt skall behöva programmeras, endast avvikelser från grundprogrammet behöver ändras. Det finns två olika grundprogram i S8: * Grundprogram 1 är programmerat vid leverans och avsett för system med ett område. Programmeras med kommando 72, se 2.1. * Grundprogram 2 är avsett för system med flera områden. Programmeras med kommando 73, se 2.2. Område S 8 kan delas upp i 4 separata bevakningsområden. Dessa områden fungerar som helt separata larmsystem. Det vill säga till varje område kan olika sektioner, användarkoder, kontrollenheter, reläer och ett telefonnummer knytas. Skärmsläckare Används för att dölja indikeringar för obehöriga. Aktiveras en minut efter utförd manöver. Kan aktiveras manuellt med TILL knappen. Skärmsläckaren deaktiveras med kommando 47 samt kod. s8prog1.doc 2

5 1.2 Manövrering av S8 A) Normal till- och frånkoppling kan ske genom att endast ange personlig kod. B) För att kunna utföra samtliga funktioner används funktionskommandon. Dessa kan användas av både installatör och användare. Möjligheten till att använda dessa funktionerna begränsas av behörigheten för respektive användare. Det är till exempel bara installatören som kan använda programmeringsfunktionerna, se bruksanvisningen för mer information. Funktioner Nr. Funktion 0 Aktivera reläfunktion. Kontrollenhet 1 styr relä 1, kontrollenhet 2 styr relä 2 o.s.v. 1X Frånkoppla område X (1-4) 21X Tillkoppla område X (1-4) utan ut- eller inpasseringsfördröjning 22X Tvångstillkoppling av område X (1-4). Tillkopplar trots aktiva sektioner. 23X Nattkoppla område X (1-4). Tillkopplar nattsektioner se X Tillkoppla område X (1-4) 25X Fördröj tillkoppling. Skjuter upp autotillkoppling samt hindrar rapportering av sen tillk. 31X Bortkoppla sektion X (1-32) 32X Återinkoppla sektion X (1-32) 33X Dörrsignal (ding-dong) på sektion X (1-32) 34X Ta bort dörrsignal (ding-dong) på sektion X (1-32) 39 Återinkoppla alla sektioner. Görs automatiskt vid frånkoppling. 41 Ställ tid HHMM, DDMMÅÅ (Timme minut, dag månad år) 421 Gångtest - Testar sektioner, summer vid aktivering, sektioner lagras i minnet. 422 Sirentest - Testar sirener med kort tonstöt. 423 Teletest - Skickar testlarm. Endast om testlarmskaraktär är programmerad. 424 LED test - Testar samtliga lysdioder på kontrollenheten. 426 Batteritest - Testar batteriet. Görs automatiskt. 43 Återställ brand- och glaskrossdetektorer. 44 Sirenstopp - Stänger av sirener. 45 Avbryt uppringning- Avbryter påbörjad uppringning. 47 Visa status - Visar indikeringar, tar bort skärmsläckaren under en minut. 5 Kodprogrammering - Programmering av användarkoder. 61 Visa logg, händelseminne. 62 Kvittera felmeddelande - Kvitterar tele- och batterifel. 63 Radera logg, händelseminne. 64X Normal display, område X - Kontrollenhet visar all information för område X. 65X Begränsad display, område X - Kontrollenh. visar begränsad info. för område X 66 Normal display för alla områden - Kontrollenhet visar all information i alla områden. 67 Begränsad display för alla områden - Kontrollenh. visar begräsad info. för alla omr. 68 Visa programversion. 71 Manuell programmering - Går in i programmeringsläge 72 Grundprogrammering 1 - Laddar grundprogram Grundprogrammering 2 - Laddar grundprogram Fjärrprogrammering: Lyft linje - Tar telelinjen, svarar. 742 Fjärrprogrammering: Motringning - Ringer tillbaka till dator enligt progr. telenummer. 83X Återställ relä X 84X Aktivera relä X Observera att funktioner såsom grundprogrammering, tidsinställning, testfunktioner och kodprogrammering utförs utan att gå in i programmeringsläge. Dessa funktioner utförs med hjälp av kommando enligt ovan. För att utföra en funktion med kommando, tryck och önskat kommando nummer, ange sedan din kod. Exempel: Ställ centralapparaten i programmeringsläge med samt inst.kod. Installatörskoden är grundprogrammerad till: s8prog1.doc 3

6 C) Manövrering genom menyval Kontrollenhet med display, LCD S8 kan även manövreras med menyval. Denna meny innehåller exakt samma funktioner som kan utföras med kommando. Fördelen med menyval är att centralapparaten leder dig fram till rätt funktion. Menyn nås genom att trycka. Stega framåt i menyn med samma knapp. Backa i menyn med. Välj meny eller menyfunktion med. OBS! När skärmsläckare används måste denna aktiveras för att menyn skall kunna nås. 1.3 Knappsatsens funktioner Dessa tre knappar kan generera larm tilsammans med MENY/NÄSTA knappen. E = nöd, F = brand, P = hot * används för att stega bakåt vid programmering och i menyn. Används för nattkoppling. Används för att avsluta funktion eller felaktig knapptryckning. Kan användas för tillkoppling. # används för att skapa bokstäver vid programmering. #0 ger A, #1 ger B, #2 ger C #3 ger D, #4 ger E, #5 ger F. Används för att välja meny och stega framåt i denna samt för att stega framåt i programmeringsläge. Används för att välja kommando eller meny. I programmeringsläge väljs adress med denna knapp. s8prog1.doc 4

7 1.4 Programmeringsstruktur Programmeringsläget består av flera hundra olika adresser (programsteg) där valda data programmeras. Varje adress består av två tecken (0-F) som väljs från tabeller för respektive funktion i programmeringsanvisningen. Vid leverans är grundprogram 1 för valt vilket gör att endast ändringar från grundprogrammet behöver programmeras. Programmeringsschema s8prog1.doc 5

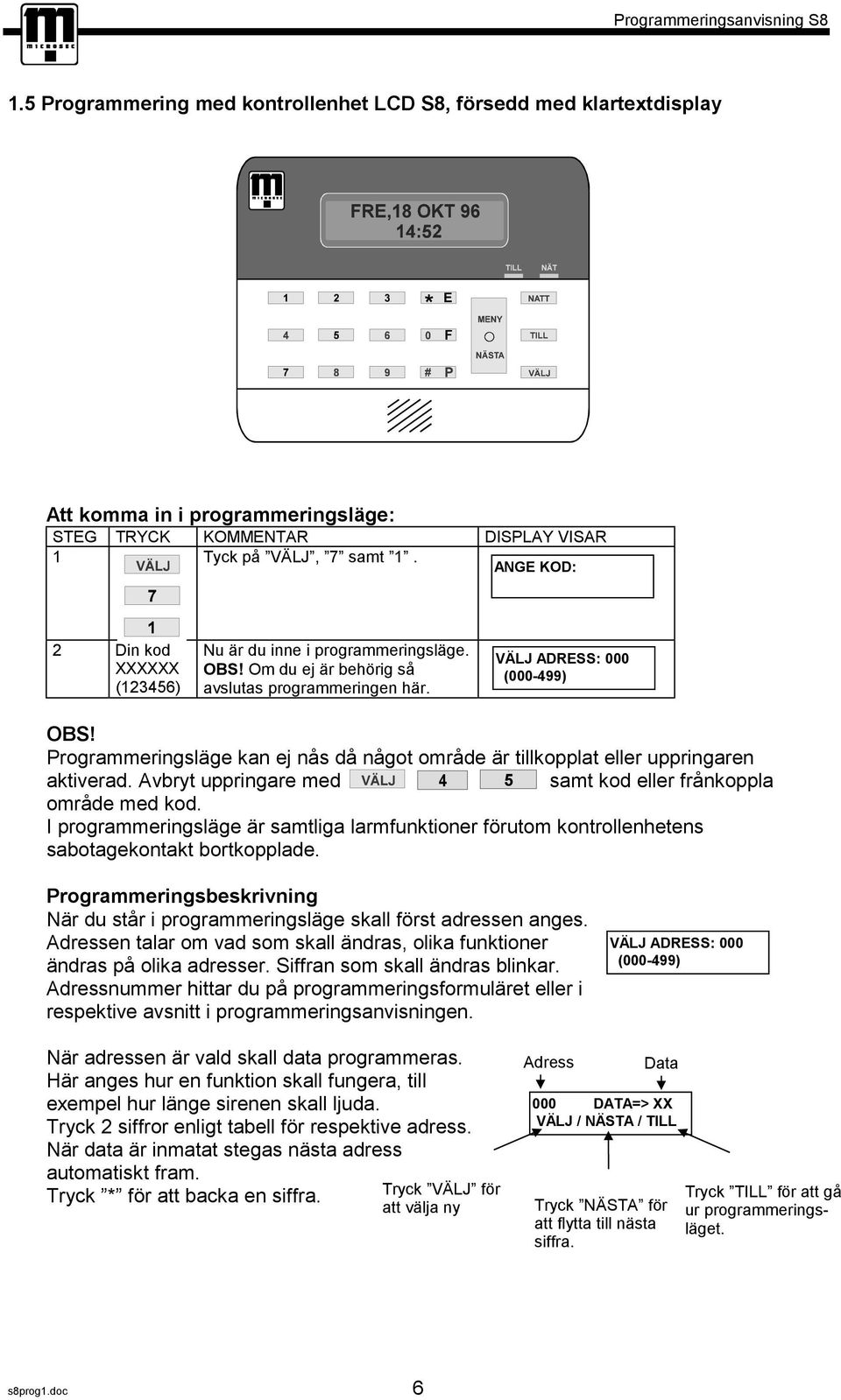

8 1.5 Programmering med kontrollenhet LCD S8, försedd med klartextdisplay Att komma in i programmeringsläge: STEG TRYCK KOMMENTAR DISPLAY VISAR 1 Tyck på VÄLJ, 7 samt 1. ANGE KOD: 2 Din kod XXXXXX (123456) Nu är du inne i programmeringsläge. OBS! Om du ej är behörig så avslutas programmeringen här. VÄLJ ADRESS: 000 ( ) OBS! Programmeringsläge kan ej nås då något område är tillkopplat eller uppringaren aktiverad. Avbryt uppringare med 4 5 samt kod eller frånkoppla område med kod. I programmeringsläge är samtliga larmfunktioner förutom kontrollenhetens sabotagekontakt bortkopplade. Programmeringsbeskrivning När du står i programmeringsläge skall först adressen anges. en talar om vad som skall ändras, olika funktioner ändras på olika adresser. Siffran som skall ändras blinkar. nummer hittar du på programmeringsformuläret eller i respektive avsnitt i programmeringsanvisningen. VÄLJ ADRESS: 000 ( ) När adressen är vald skall data programmeras. Här anges hur en funktion skall fungera, till exempel hur länge sirenen skall ljuda. Tryck 2 siffror enligt tabell för respektive adress. När data är inmatat stegas nästa adress automatiskt fram. Tryck * för att backa en siffra. Tryck VÄLJ för att välja ny Data 000 DATA=> XX VÄLJ / NÄSTA / TILL Tryck NÄSTA för att flytta till nästa siffra. Tryck TILL för att gå ur programmeringsläget. s8prog1.doc 6

9 Exempel: Ändring av sektion 2 från passage till inbrott samt borttagning av uppringning. STEG TRYCK KOMMENTAR DISPLAY VISAR 1 När du står i programmeringsläge, ange vilken adress som skall programmeras. Sektionstyp samt siren och larmsändaraktivering för sektion 2 programmeras på adress Nu visas data på adress 007. Tryck 2 siffror för önskad funktion. Första siffran anger sektionstyp enligt tabell 5 och andra siffran anger om uppringning samt sirenaktivering skall ske, se tabell 6. 3 Tryck 4 för att ändra sektionstyp till volym, enligt tabell 5. Efter inmatning stegar centralapparaten automatiskt till nästa siffra. Tryck 1 för att endast aktivera siren vid larm, se tabell 6. Efter inmatning stegas nästa adress automatiskt fram. Nu visas adress 008. För att backa tillbaka till adress 007 tryck *. 4 Tryck på TILL för att avsluta och lämna programmeringsläget. VÄLJ ADRESS: 000 ( ) 007 DATA=> 75 VÄLJ / NÄSTA / TILL 007 DATA=> 45 VÄLJ / NÄSTA / TILL 008 DATA=> 00 VÄLJ / NÄSTA / TILL OMRÅDE 1 KLART Tabell 5 Nr. Sektionstyp Nr. Sektionstyp 0 Skalskydd inbrott 7 Volym passage inbrott 1 (Skalskydd primär) inbrott A Brand 2 (Skalskydd sekundär) inbrott B Överfall 3 Skalskydd passage inbrott C 24 tim. inbrott utan A-larmsfunk. 4 Volym inbrott D 24 tim. inbrott med A-larmsfunk. 5 (Volym primär) inbrott E Förbikopplare med pulsfunktion 6 (Volym sekundär) inbrott F Förbikopplare med fastfunktion Tabell 6 Nr. Funktion 0 Ingen sirenaktivering, ingen uppringning 1 Sirenaktivering, ingen uppringning 4 Ingen sirenaktivering, uppringning 5 Sirenaktivering samt uppringning s8prog1.doc 7

10 1.6 Programmering med kontrollenhet LED S8, försedd med lysdiodsindikeringar Programmering utförs enklast med kontrollenhet LCD S8 men kan även utföras med LED S8. Det är viktigt att programmeringsformuläret är ifyllt när programmeringen startar. Att komma in i programmeringsläge STEG TRYCK KOMMENTAR DISPLAY VISAR 1. Tryck VÄLJ samt 7, 1. PROG. blinkar. 2. Din kod XXXXXX (123456) PROG lyser med fast sken. Nu är du i programmeringsläge. OBS! Om du ej är behörig så avslutas programmeringen här. OBS! Programmeringsläge kan ej nås då något område är tillkopplat eller uppringaren aktiverad. Avbryt uppringare med 4 5 samt kod eller frånkoppla område med kod. I programmeringsläge är samtliga larmfunktioner förutom kontrollenhetens sabotagekontakt bortkopplade. Programmeringsbeskrivning När du står i programmeringsläge skall först adressen anges. en talar om vad som skall ändras, olika funktioner ändras på olika adresser. nummer hittar du på programmeringsformuläret eller i respektive avsnitt i programmeringsanvisningen. När adressen är vald skall data programmeras. Här anges hur en funktion skall fungera, till exempel hur länge sirenen skall ljuda. Tryck 2 siffror enligt tabell för respektive adress. När data är inmatat stegas nästa adress automatiskt fram. Tryck * för att backa en siffra. OBS! LED S8 kan endast visa en siffra i taget. Detta gör att när adressen är angiven visas data för första positionen på aktuell adress. När första siffran är vald visas data för andra positionen på aktuell adress. När andra siffran är vald visas data för nästa adress. TIPS! Om programmering utförs med LED S8 kan det ibland (vid längre sekvenser) vara svårt att veta vilken adress som programmeras. Detta kan undvikas genom att efter programmering av en adress trycka och sedan numret på nästa adress som skall ändras. På så sätt kan programmering av rätt adress säkerställas. s8prog1.doc 8

11 Indikeringar vid programmering Sektionsindikeringar visar data enligt mall nedan. Lyser med fast sken då centralapparaten väntar på kommando eller datainmatning. Blinkar då centralapparaten väntar på kod. Mall för avläsning av data Exempel: Ändring av sektion 2 från passage till inbrott samt borttagning av uppringning. STEG TRYCK KOMMENTAR DISPLAY VISAR 1 När du står i programmeringsläge, ange vilken adress som skall programmeras. Sektionstyp samt siren och larmsändaraktivering för sektion 2 programmeras på adress Nu visas data på adress 007. Tryck 2 siffror för önskad funktion. Första siffran anger sektionstyp enligt tabell 5 och andra siffran anger om uppringning samt sirenaktivering skall ske, se tabell 6. 3 Tryck 4 för att ändra sektionstyp till volym, se tabell 5. Efter inmatning stegar centralapparaten automatiskt till nästa siffra. Tryck 1 för att endast aktivera siren vid larm, se tabell 6. Efter inmatning stegas nästa programsteg automatiskt fram. För att backa tillbaka till adress 007 tryck *. 4 Tryck på TILL för att avsluta och lämna programmeringsläget. Tabell 5 Nr. Sektionstyp Nr. Sektionstyp Nr. Sektionstyp 0 Skalskydd inbrott 5 (Volym primär) inbrott C 24 tim. inbrott utan A-larmsfunk. 1 (Skalskydd primär) inbrott 6 (Volym sekundär) inbrott D 24 tim. inbrott med A-larmsfunki. 2 (Skalskydd sekundär) inbrott 7 Volym passage inbrott E Förbikopplare med pulsfunktion 3 Skalskydd passage inbrott A Brand F Förbikopplare med fastfunktion 4 Volym inbrott B Överfall Tabell 6 Nr. Funktion 0 Ingen sirenaktivering, ingen uppringning 1 Sirenaktivering, ingen uppringning 4 Ingen sirenaktivering, uppringning 5 Sirenaktivering samt uppringning s8prog1.doc 9

12 2.0 Grundprogram Centralapparaten har två olika grundprogram: Grundprogram 1: Är programmerat vid leverans och avsett för system med ett område, se 2.1 för beskrivning. Grundprogram 2: Är avsett för system med flera områden, se 2.2 för beskrivning. Om grundprogram 1 eller 2 passar anläggningen behöver endast koder och larmsändare programmeras. Se 3.6 och 4.0. OBS! I detta fall kan snabbstarten i installationsanvisningen användas. Om inget av grundprogrammen passar anläggningen, används det som ligger närmast behoven. Se 3.0 för fullständig programmeringen. 2.1 Innehåll grundprogram 1 Koder 1-16: 1-15 Ej programmerade behörighetsnivå 10, behörig till samtliga funktioner Sektioner Sektion Text Fördröjning 30 sek (IN1) Slingreaktion Normal Normal Normal Normal Normal Normal Normal Normal Pulsräkning Larmbegränsn Dörrsignal Bortkopplingsbar Ja Ja Ja Ja Ja Ja Ja Ja Område Rapportering av sektionsnummer Sektionstyp Skalskydd Volym Volym Volym Volym Volym Volym Volym passage Siren Ja Ja Ja Ja Ja Ja Ja Ja Larmsändare Ja Ja Ja Ja Ja Ja Ja Ja Sektion 9-16: Samma konfiguration som sektion 3 Sektion 17-24: Samma konfiguration som sektion 3 Sektion 25-32: Samma konfiguration som sektion 3 Utpasseringstid område 1-4: 30 sekunder s8prog1.doc 10

13 Kontrollenheter Summer: Visning: Signal vid batterifel och nätfel Kontrollenhet 1: Område 1 Kontinuerlig signal vid inpassering Kontrollenhet 2: Område 2 och tillkoppling. Kontrollenhet 3: Område 3 Kontrollenhet 4: Område 4 Kontrollenhet 5-8: Samtliga områden Kontrollenheterna visar samtlig information för respektive område, normal display funktion. Belysning Vid knapptryckning, in-/utpassering samt vid aktivt tidsfönster. Funktion: Snabbtillkoppling ej tillåten Siren & relä Siren Relä Område: 1-4 Relä 1: Följer siren funktionen Sirentid: 5 minuter Relä 2: Aktiveras vid larm i område 1, Pulserande siren vid brand deaktiveras vid återställning Fast siren vid inbrott och sabotage Larmsändare OBS! Ingen uppringning sker förrän karaktären för aktuell händelse är programmerad. Kodformat Händelse kod, karaktär Tele 1: Robofonkod, 8-ställig Inga händelsekoder är programmerade Tele 2: Robofonkod, 8-ställig Tele 3: Robofonkod, 8-ställig Nätfelsrapportering Tele 4: Robofonkod, 8-ställig Fördröjd 30 minuter Uppringning Inbrott Tel. 1: Primärt Tel. 2: Sekundärt Tel. 3: --- Tel. 4: --- Sabotage inbrott: Tel. 1: Primärt Tel. 2: Sekundärt Tel. 3: --- Tel. 4: --- Brand: Tel. 1: Primärt Tel. 2: Sekundärt Tel. 3: --- Tel. 4: --- Sabotage brand: Tel. 1: Primärt Tel. 2: Sekundärt Tel. 3: --- Tel. 4: --- Till- / frånkoppling: Tel. 1: Primärt Tel. 2: Sekundärt Tel. 3: --- Tel. 4: --- Systemhändelser: Tel. 1: Primärt Tel. 2: Sekundärt Tel. 3: --- Tel. 4: --- Övriga funktioner Tillkoppling Automatisk tillkoppling: Nej Tillkopplingsrapport endast då samtliga områden är tillkopplade: Nej Automatisk inkoppling av bortkopplade sektioner vid frånkoppling: Ja Test & klocka Testlarm: Nej 24 timmars klocka synkroniserad av nätfrekvensen. Fjärrprogrammering Programmeringskod: Antal ringsignaler: 17 Kommunikation: Vid frånkopplad anläggning, motringning s8prog1.doc 11

14 2.2 Innehåll grundprogram 2: Grundprogram 2 skiljer sig från grundprogram 1 endast i sektionsprogrammeringen. Sektion 1-8 tillhör område 1, sektion 9-16 tillhör område 2, sektion tillhör område 3, sektion tillhör område 4. I övrigt är grundprogram 2 identiskt med grundprogram 1. Programmering av sektioner Sektion Text Fördröjning IN sek Slingreaktion Normal Normal Normal Normal Normal Normal Normal Normal Pulsräkning Larmbegränsn Dörrsignal Bortkopplingsbar Ja Ja Ja Ja Ja Ja Ja Ja Område Sektionsnummer Sektionstyp Skalskydd Volym Volym Volym Volym Volym Volym Volym passage Siren Ja Ja Ja Ja Ja Ja Ja Ja Larmsändare Ja Ja Ja Ja Ja Ja Ja Ja Sektion 9-16: Område 2 för övrigt samma konfiguration som sektion 1-8. Sektion 17-24: Område 3 för övrigt samma konfiguration som sektion 1-8. Sektion 17-24: Område 4 för övrigt samma konfiguration som sektion 1-8. s8prog1.doc 12

15 2.3 Programmering av grundprogram med kontrollenhet LCD S8. Grundprogram 1: OBS! Är programmerat vid leverans. STEG TRYCK KOMMENTAR DISPLAY VISAR 1. Tryck välj samt 72 för att komma till grundprogram 1. ANGE KOD: 2. Din kod XXXXXX (123456) Grundprogram 2: Nu programmeras grundprogram 1. När programmeringen är klar återgår centralapparaten till frånkopplat läge. PROGRAMMERAR...9 STEG TRYCK KOMMENTAR DISPLAY VISAR 1. Tryck välj samt 73 för att komma till grundprogram 2. ANGE KOD: 2. Din kod XXXXXX (123456) Nu programmeras grundprogram 2. När programmeringen är klar återgår centralapparaten till frånkopplat läge. PROGRAMMERAR Programmering av grundprogram med kontrollenhet LED S8. Grundprogram 1: OBS! Är programmerat vid leverans. STEG TRYCK KOMMENTAR DISPLAY VISAR 1. Tryck välj samt 72 för att komma till grundprogram 1. PROG. blinkar. 2. Din kod XXXXXX (123456) Grundprogram 2: PROG. tänds med fast sken. Nu programmeras grundprogram 1 under en minut. När programmeringen är klar släcks PROG. och summern ger ett kvittenspip. Centralapparaten är nu i frånkopplat läge. STEG TRYCK KOMMENTAR DISPLAY VISAR 1. Tryck välj samt 73 för att komma till grundprogram 2. PROG. blinkar. 2. Din kod XXXXXX (123456) PROG. tänds med fast sken. Nu programmeras grundprogram 2 under en minut. När programmeringen är klar släcks PROG. och summern ger ett kvittenspip. Centralapparaten är nu i frånkopplat läge. s8prog1.doc 13

16 3.0 Programmering Innan programmering av S8 sker skall programmeringsformuläret fyllas i. Använd detta som mall när programmering utförs. Formuläret visar grundprogram 1. Tänk på att endast skillnader från aktuellt grundprogram behöver programmeras. OBS! I programmmeringsläge är samtliga larmfunktioner förutom kontrollenhetens sabotagekontakt bortkopplade. 3.1 Programmering av sektioner Sektionerna programmeras mellan adress 000 och adress 127. Varje sektion har 4 olika adresser. Sektion 1 programmeras på adress 000, 001, 002 samt 003 och sektion 2 på adress 004, 005, 006 samt 007 och så vidare. På första adressen för respektive sektion anges TEXT samt INPASSERINGSFÖRDRÖJNING. Se tabell 1 på sidan 15. På andra adressen för respektive sektion anges SLINGREAKTION, PULSRÄKNARE, LARMBEGRÄNSNING, DÖRRSIGNAL, BORTKOPPLINGSBAR SEKTION samt OMRÅDE. Se tabell 2, 3 på sidan 16. På tredje adressen för respektive sektion anges SEKTIONSNUMMER om detta skall rapporteras. Se tabell 4 på sidan 17. OBS! Gäller endast för system med max 16 sektioner och vid användande av Robofon format. Sektionsnummer rapporteras automatiskt när MICROSEC format används. På fjärde adressen för respektive sektion anges SEKTIONSTYP samt om sektion skall aktivera SIREN och LARMSÄNDARE. Detta läses ur tabell 5, 6 på sidan 18. Ny data se tabell: Sekt. 1 ; ; 6 ; Sekt. 2 ; ; 6 ; Sekt. 3 ; ; 6 ; Sekt. 32 ; ; 6 ; Text samt inpasseringsfördröjning Slingreaktion, pulsräknare, larmbegränsning, dörrsignal, bortkopplingsbarsektion samt område. Sektionsnummer för rapportering när Robofon format används. Sektionstyp, aktivering av siren och larmsändare. s8prog1.doc 14

17 I tabell 1 väljs fördröjd eller direktverkande sektion samt text med hjälp av två tecken. Fördröjningstider IN1-IN3 ställs på adress , se 3.4. Grundprogrammering: IN1 = 30 sek., IN2 = 45 sek., IN3 = 60 sek. Kundord skapas på adress , se Tabell 1 Fördröjning Direkt IN 1 IN 2 IN 3 Text verkande C0 (Ingen text) C1 PLAN C2 PLAN C3 PLAN C4 PLAN C5 BAKDÖRR C6 KÄLLARE C7 BADRUM C8 SOVRUM C9 SOVRUM 1 0A 4A 8A CA SOVRUM 2 0B 4B 8B CB SOVRUM 3 0C 4C 8C CC DATARUM 0D 4D 8D CD KONFERENSRUM 0E 4E 8E CE KORRIDOR 0F 4F 8F CF MATSAL D0 DÖRR D1 ÖSTER D2 NÖD D3 ENTRE D4 UT D5 YTTRE D6 FAMILJ D7 BRAND D8 ENTREDÖRR D9 GARAGE 1A 5A 9A DA GÄSTRUM 1B 5B 9B DB HALL 1C 5C 9C DC ÖVERFALL 1D 5D 9D DD INRE 1E 5E 9E DE KÖK 1F 5F 9F DF TVÄTT Fördröjning Direkt IN 1 IN 2 IN 3 Text verkande A0 E0 LOBBY A1 E1 VARDAGSRUM A2 E2 STORA SOVRUMMET A3 E3 MATTA A4 E4 RÖRELSE A5 E5 NORR A6 E6 BARNKAMMARE A7 E7 KONTOR A8 E8 BRÅK A9 E9 SKALSKYDD 2A 6A AA EA POOL 2B 6B AB EB TAK 2C 6C AC EC RUM 2D 6D AD ED RUM 1 2E 6E AE EE RUM 2 2F 6F AF EF RUM B0 F0 RUM B1 F1 LASTKAJ B2 F2 BUTIK B3 F3 PORT B4 F4 SÖDER B5 F5 TRAPPA B6 F6 LAGER B7 F7 STUDIERUM B8 F8 VALV B9 F9 MAGASIN 3A 7A BA FA VÄSTER 3B 7B BB FB FÖNSTER 3C 7C BC FC (Kund ord nr. 1) 3D 7D BD FD (Kund ord nr. 2) 3E 7E BE FE (Kund ord nr. 3) 3F 7F BF FF (Kund ord nr. 4) Exempel: Sektion 2 skall ha ingångsfördröjning 1 samt ha texten BAKDÖRR. Programmera 45 på adress Sekt ; ; 6 ; För programmering av bokstäver tryck # och siffra enligt följande: #0 ger A #1 ger B #2 ger C #3 ger D #4 ger E #5 ger F. s8prog1.doc 15

18 I tabell 2 väljs reaktionstid samt om pulsräkning skall ske med hjälp av ett tecken. Snabb slingreaktion används då vibrationskontakter utan analysator kopplas direkt till centralapparaten. Om pulsräkning skall ske programmeras pulsräknare 1-3 tillsammans med inpasseringstiderna på adress , se 3.4. Larmbegränsning används för att begränsa antalet larm från respektive sektion. Om larmbegränsning används ställs begränsningen på adress 498, se Tabell 2 Nr. Funktioner 0 Normal slingreaktion, ingen pulsräkning, ingen larmbegränsning. 1 Normal slingreaktion, ingen pulsräkning, larmbegränsning. 2 Normal slingreaktion, pulsräknare nr. 1, ingen larmbegränsning. 3 Normal slingreaktion, pulsräknare nr. 1, larmbegränsning. 4 Normal slingreaktion, pulsräknare nr. 2, ingen larmbegränsning. 5 Normal slingreaktion, pulsräknare nr. 2, larmbegränsning. 6 Normal slingreaktion, pulsräknare nr. 3, ingen larmbegränsning. 7 Normal slingreaktion, pulsräknare nr. 3, larmbegränsning. 8 Snabb slingreaktion, ingen pulsräkning, ingen larmbegränsning. 9 Snabb slingreaktion, ingen pulsräkning, larmbegränsning. A Snabb slingreaktion, pulsräknare 1, ingen larmbegränsning. B Snabb slingreaktion, pulsräknare 1, larmbegränsning. C Snabb slingreaktion, pulsräknare 2, ingen larmbegränsning. D Snabb slingreaktion, pulsräknare 2, larmbegränsning. E Snabb slingreaktion, pulsräknare 3, ingen larmbegränsning. F Snabb slingreaktion, pulsräknare 3, larmbegränsning. I tabell 3 väljs om sektionen skall vara möjlig att koppla bort, om dörrsignal skall ges samt område för sektionen. Om dörrsignal programmeras ljuder summern i kontrollenheten vid varje aktivering av aktuell sektion. Denna funktion kan även programmeras från användarmenyn. Tabell 3 Nr. Funktioner Nr. Funktioner 0 Ej bortkopplingsbar, ej dörrsignal, område 1 8 Bortkopplingsbar, ej dörrsignal, område 1 1 Ej bortkopplingsbar, ej dörrsignal, område 2 9 Bortkopplingsbar, ej dörrsignal, område 2 2 Ej bortkopplingsbar, ej dörrsignal, område 3 A Bortkopplingsbar, ej dörrsignal, område 3 3 Ej bortkopplingsbar, ej dörrsignal, område 4 B Bortkopplingsbar, ej dörrsignal, område 4 4 Ej bortkopplingsbar, dörrsignal, område 1 C Bortkopplingsbar, dörrsignal, område 1 5 Ej bortkopplingsbar, dörrsignal, område 2 D Bortkopplingsbar, dörrsignal, område 2 6 Ej bortkopplingsbar, dörrsignal, område 3 E Bortkopplingsbar, dörrsignal, område 3 7 Ej bortkopplingsbar, dörrsignal, område 4 F Bortkopplingsbar, dörrsignal, område 4 Exempel: Sektion 2 skall ha: normal slingreaktion, ingen pulsräkning, vara bortkopplingsbar utan signal och skall tillhöra område 1. Programmera 08 på adress Sekt ; 0 8 ; 6 ; s8prog1.doc 16

19 I tabell 4 kan rapportering av sektionsnummer väljas. Gäller endast system med max 16 sektioner och vid användande av Robofonformat. Normalt rapporteras endast aktuell larmkaraktär, men genom att programmera sektionsnummer i denna punkt kan detta rapporteras. Aktuell larmkaraktär skall innehålla en nolla vilken automatiskt byts ut mot sektionsnumret. Programmering av karaktärer och övriga funktioner för larmsändaren görs enligt 3.6. OBS! Vid användning av MICROSEC-format rapporteras sektionsnummer automatisk, programmering av denna position blir då betydelselös. Tabell 4 Nummer Nummer Nummer Nummer D (tryck #3) 2 6 A (tryck #0) E (tryck #4) 3 7 B (tryck #1) F (tryck #5) 4 8 C (tryck #2) 0 Exempel: Sektion 2 skall rapporteras med sektionsnummer 2. Programmera 2 i första positionen på adress Sekt ; 0 8 ; 2 6 ; s8prog1.doc 17

20 I tabell 5 väljs sektionstyp med hjälp av ett tecken. Tabell 5 Nr. Sektionstyp Nr. Sektionstyp 0 Skalskydd inbrott 7 Volym passage inbrott 1 (Skalskydd primär) inbrott A Brand 2 (Skalskydd sekundär) inbrott B Överfall 3 Skalskydd passage inbrott C 24 tim. inbrott utan A-larmsfunk. 4 Volym inbrott D 24 tim. inbrott med A-larmsfunk. 5 (Volym primär) inbrott E Förbikopplare med pulsfunktion 6 (Volym sekundär) inbrott F Förbikopplare med fastfunktion Skalskydd väljs på inbrottssektioner som skall kunna nattkopplas, används i huvudsak till fönster och dörrar. Kopplas till vid natt- eller tillkoppling. Aktiverar siren och relä programmerat för larm. Volym väljs på inbrottssektioner som inte skall nattkopplas, används i huvudsak till rörelsedetektorer. Kopplas till vid tillkoppling. Aktiverar siren och relä programmerat för larm. Passage innebär att sektionen är fördröjd om den påverkas efter en fördröjd sektion. Om ingen fördröjd sektion är påverkad är passagesektionen direktverkande. Primär- och sekundär sektion används för sekvensdetektering. Det vill säga för att utlösa larm måste först en primär sektion aktiveras och därefter en sekundär sektion. Den sekundära sektionen måste aktiveras inom den fördröjning som är programmerad för den primära sektionen. Brandsektionen är inkopplad dygnet runt. Ger brandkaraktär på siren, normalt pulserande. Ger brandkaraktär vid larmsändning. Aktiverar relä programmerat för brand. Överfallsektionen är inkopplad dygnet runt. Kan programmeras att ge tyst eller ljudande larm. Indikerar i kontrollenehet endast då sektionen är aktiv (överfallsknapp intryckt). Ger överfallskaraktär vid larmsändning. Aktiverar relä programmerat för överfall. 24 timmarssektion är inkopplad dygnet runt. Ger inbrottskaraktär vid larmsändning. Aktiverar sirenen och relä programmerat för larm. Förbikopplingssektion med fast funktion kopplar till valt område vid aktivering. Kopplar från samma område när sektionen återgår till normalläge. Kopplar ej till vid aktiva sektioner. Förbikopplingssektion med pulsfunktion kopplar till respektive från vid varannan puls. Vid av aktiva sektioner sker automatisk bortkoppling av dessa vid andra pulsen. I tabell 6 väljs om sirenaktivering och/eller uppringning skall ske med hjälp av ett tecken. Tabell 6 Nr. Funktion 0 Ingen sirenaktivering, ingen uppringning 1 Sirenaktivering, ingen uppringning 4 Ingen sirenaktivering, uppringning 5 Sirenaktivering samt uppringning Exempel: Sektion 2 väljs till skalskydd med sirenaktivering och uppringning. Programmera 05 på programsteg Sekt ; 0 8 ; 2 6 ; 0 5 s8prog1.doc 18

21 3.2 Programmering av kontrollenheter På adress programmeras kontrollenheterna, 1-8. På första adressen för respektive kontrollenhet anges SUMMERFUNKTION samt om SNABBTILLKOPPLING skall vara tillåtet. Snabbtillkoppling innebär att anläggningen kan natt- eller tillkopplas med ett tryck på knapp märkt NATT eller TILL. Personlig kod behövs då ej för tillkoppling. data från tabell Kontrollenhet Kontrollenhet Kontrollenhet 8 - data från tabell 8. Tabell 7: Välj ton vid tillkoppling och inpassering med hjälp av ett tecken. Nr Funktioner Nr Funktioner 0 Ingen ton vid tillkoppling, ingen ton vid inpassering 8 3 pip vid tillkoppling, ingen ton vid inpassering 1 Ingen ton vid tillkoppling, 1 pip vid inpassering 9 3 pip vid tillkoppling, 1 pip vid inpassering 2 Ingen ton vid tillkoppling, 3 pip vid inpassering A 3 pip vid tillkoppling, 3 pip vid inpassering 3 Ingen ton vid tillkoppling, fast ton vid inpassering B 3 pip vid tillkoppling, fast ton vid inpassering 4 1 pip vid tillkoppling, ingen ton vid inpassering C Fast ton vid tillkoppling, ingen ton vid inpassering 5 1 pip vid tillkoppling, 1 pip vid inpassering D Fast ton vid tillkoppling, 1 pip vid inpassering 6 1 pip vid tillkoppling, 3 pip vid inpassering E Fast ton vid tillkoppling, 3 pip vid inpassering 7 1 pip vid tillkoppling, fast ton vid inpassering F Fast ton vid tillkoppling, fast ton vid inpassering Tabell 8: Välj snabbtillkoppling eller ej samt summerfunktion vid batteri- och nätfel. Nr Funktioner Nr Funktioner 0 Ej snabbtillkoppling, inga pip vid nät- eller batterifel. 4 Snabbtillkoppling, inga pip vid nät- eller batterifel. 1 Ej snabbtillkoppling, pip vid batterifel. 5 Snabbtillkoppling, pip vid batterifel. 2 Ej snabbtillkoppling, pip vid nätfel. 6 Snabbtillkoppling, pip vid nätfel. 3 Ej snabbtillkoppling, pip vid nät- eller batterifel. 7 Snabbtillkoppling, pip vid nät- eller batterifel. Exempel: Kontrollenhet 2 skall ha fast ton vid tillkoppling och vid inpassering. Snabbtillkoppling skall ej vara tillåtet samtidigt som summern skall aktiveras av nät- och batterifel. Programmera F3 på programsteg Kontrollenhet 2 F 3 - s8prog1.doc 19

22 På andra adressen för respektive kontrollenhet programmeras BELYSNING samt DISPLAY. data från tabell Kontrollenhet Kontrollenhet Kontrollenhet 8 - data från tabell 10. Tabell 9 Nr Belysning: Nr Belysning: 1 Vid utpassering eller aktivt tillfönster. 8 Vid knapptryckning. 2 Vid inpassering eller aktivt frånfönster. 9 Vid knapptryckning, utpassering eller aktivt tillfönster. 3 Vid in-/utpassering eller aktivt tidsfönster. A Vid knapptryckning, inpassering eller aktivt frånfönster. 4 Fast belysning B Vid knapptryckning, in-/utpassering eller aktivt tidsfönster. Tabell 10 Nr Display funktioner Nr Display funktioner 0 Område 1, begränsad display 8 Område 1, normal display 1 Område 2, begränsad display 9 Område 2, normal display 2 Område 3, begränsad display A Område 3, normal display 3 Område 4, begränsad display B Område 4, normal display 4 Samtliga områden, begränsad display C Samtliga områden, normal display Begränsad display visar inte sektionsnummer eller -text vid larm eller aktiv sektion. Normal display visar samtlig information vilket gör att normal display bör användas. Exempel: Kontrollenhet 2 skall ha belysning vid knapptryckning och område 2 skall visas med normal display. Programmera 89 på programsteg Kontrollenhet 2 F För programmering av bokstäver tryck # och siffra enligt följande: #0 ger A #1 ger B #2 ger C #3 ger D #4 ger E #5 ger F. s8prog1.doc 20

23 450 Övervakning av kontrollenheter om kontrollenheterna skall vara övervakade. Övervakning av kontrollenheten innebär att sabotagelarm aktiveras vid avbrott eller kortslutning på databussen till kontrollenheten. Övervakning måste även anges med bygel märkt S i kontrollenheten, se 4.0 i installationsanvisningen. Övervakade kontrollenheter måste ha olika adresser. ering sker enligt 4.0 i installationsanvisningen. OBS! Blanda inte övervakade med ej övervakade kontrollenheter i samma anläggning. data från tabell Kontrollenhet data från tabell 12. Tabell 11 Nr Övervakning av kontrollenhet nr: Nr Övervakning av kontrollenhet nr: 0 Ingen , A 6,8 3 5, 6 B 5, 6, C 7, 8 5 5, 7 D 5, 7, 8 6 6, 7 E 6, 7, 8 7 5, 6, 7 F 5, 6, 7, 8 Tabell 12 Nr Övervakning av kontrollenhet nr: Nr Övervakning av kontrollenhet nr: 0 Ingen , A 2, 4 3 1, 2 B 1, 2, C 3, 4 5 1, 3 D 1, 3, 4 6 2, 3 E 2, 3, 4 7 1, 2, 3 F 1, 2, 3, 4 För programmering av bokstäver tryck # och siffra enligt följande: #0 ger A #1 ger B #2 ger C #3 ger D #4 ger E #5 ger F. s8prog1.doc 21

24 3.3 Programmering av utpasseringstider UTPASSERINGSTID för respektive område. Här skall ingen programmering k 382 Utpasseringstid område Utpasseringstid område Utpasseringstid område Utpasseringstid område 4 0 Tabell 13 Nr Utpasseringstid Nr Utpasseringstid 0 5 sekunder 6 1 minut 1 10 sekunder 7 1,5 minuter 2 15 sekunder 8 2 minuter 3 20 sekunder 9 2,5 minuter 4 30 sekunder A 3 minuter 5 45 sekunder B 4 minuter data från tabell Inpasseringstiden för IN1-IN3 samt pulsräknare tre olika INPASSERINGSTIDER samt PULSRÄKNARE. Inpassering IN1-IN3 väljs för respektive sektion i punkt 3.1. Pulsräknarna behöver endast programmeras då någon av dessa är använd i 3.1. data från tabell IN1, pulsräknare IN2, pulsräknare IN3, pulsräknare 3 data från tabell 15. Tabell 14 Nr Inpasseringstid Nr Inpasseringstid 0 5 sekunder 6 1 minut 1 10 sekunder 7 1,5 minuter 2 15 sekunder 8 2 minuter 3 20 sekunder 9 2,5 minuter 4 30 sekunder A 3 minuter 5 45 sekunder B 4 minuter Tabell 15 Nr Pulsräknarfunktion Nr Pulsräknarfunktion 0 2 pulser inom 2 sekunder 4 3 pulser inom 5 sekunder 1 2 pulser inom 5 sekunder 5 3 pulser inom 10 sekunder 2 2 pulser inom 10 sekunder 6 3 pulser inom 20 sekunder 3 2 pulser inom 20 sekunder 7 3 pulser inom 30 sekunder Exempel: Inpassering 1 skall vara 20 sekunder. Pulsräkning skall ej användas vilket gör det onödigt att ställa pulsräknarna. Programmera 3 i första positionen på adress IN1, pulsräknare 1 3 X s8prog1.doc 22

25 3.5 Programmering av siren 288, 293, 298, 303, 308, 313 Programmering av SEKTIONSTYPER som aktiverar sirenen samt vad som skall lagras i HÄNDELSEMINNET. data från tabell 16. data från tabell Aktivering av inbrott 293 Aktivering av sabotage på inbrottsektion 298 Aktivering av brand 303 Aktivering av sabotage på brandsektion 308 Aktivering till-/frånkoppling 313 Aktivering av systemhändelser Tabell 16 Nr Funktion 0 Lagras ej i händelseminne 8 Lagras i händelseminne Tabell 17 Nr Sirenfunktion 0 Ingen sirenaktivering 4 Fast 10 sek., tyst 4 sek. och så vidare 8 Pulserande, används normalt vid brand. C Fast, används normalt vid inbrott. 411 vilket OMRÅDE som skall aktivera sirenen. data från tabell Sirenaktivering av 0 Här skall ingen programmering ske. Tabell 18: Nr Sirenaktivering av: Nr Sirenaktivering av: 0 Inget område, ingen siren 8 Område 4 1 Område 1 9 Område 1 och 4 2 Område 2 A Område 2 och 4 3 Område 1 och 2 B Område 1, 2 och 4 4 Område 3 C Område 3 och 4 5 Område 1 och 3 D Område 1, 3 och 4 6 Område 2 och 3 E Område 2, 3 och 4 7 Område 1, 2 och 3 F Område 1, 2, 3 och SIRENTID Här skall ingen programmering ske. 413 Sirentid 0 8 data från tabell 19. Tabell 19: Nr Sirentid Nr Sirentid 0 Ingen siren 6 2 minuter 1 10 sekunder 7 3 minuter 2 20 sekunder 8 5 minuter 3 30 sekunder 9 10 minuter 4 60 sekunder A 15 minuter 5 90 sekunder B 20 minuter s8prog1.doc 23

26 3.6 Programmering av larmsändare Larmsändaren kan skicka larm till larmcentral (Robofon eller MICROSEC format), hemtelefon eller minicall. Robofon format är grundprogrammerat vid leverans. Då behöver endast telefonnummer, abonnentkod samt karaktärer anges. Se sidan 27 samt sista sidan i programmeringsformuläret. För sändning med övriga format se sid 27 samt sista sidan i programmeringsformuläret. OBS! Vid sändning till minicall krävs programversion AF00BQ05 eller senare. Maximalt kan fyra olika meddelanden skickas till minicall TELEFONNUMMER 1. Telefonnumret skall avslutas med F(#5). För att välja en tre sekunder lång paus tryck C(#2), för en sju sekunder lång paus tryck D(#3). För att skicka # för avslut vid sändning till minicall tryck E(#4) TELEFONNUMMER TELEFONNUMMER TELEFONNUMMER TELEFONNUMMER VID MOTRINGNING TILL FJÄRRPROGRAMMERINGSDATOR ABONNENTKOD FÖR TELEFONNUMMER 1 OCH OMRÅDE ABONNENTKOD FÖR TELEFONNUMMER 1 OCH OMRÅDE ABONNENTKOD FÖR TELEFONNUMMER 1 OCH OMRÅDE ABONNENTKOD FÖR TELEFONNUMMER 1 OCH OMRÅDE ABONNENTKOD FÖR TELEFONNUMMER 2 OCH OMRÅDE ABONNENTKOD FÖR TELEFONNUMMER 2 OCH OMRÅDE ABONNENTKOD FÖR TELEFONNUMMER 2 OCH OMRÅDE ABONNENTKOD FÖR TELEFONNUMMER 2 OCH OMRÅDE ABONNENTKOD FÖR TELEFONNUMMER 3 OCH OMRÅDE ABONNENTKOD FÖR TELEFONNUMMER 3 OCH OMRÅDE ABONNENTKOD FÖR TELEFONNUMMER 3 OCH OMRÅDE ABONNENTKOD FÖR TELEFONNUMMER 3 OCH OMRÅDE ABONNENTKOD FÖR TELEFONNUMMER 4 OCH OMRÅDE ABONNENTKOD FÖR TELEFONNUMMER 4 OCH OMRÅDE ABONNENTKOD FÖR TELEFONNUMMER 4 OCH OMRÅDE ABONNENTKOD FÖR TELEFONNUMMER 4 OCH OMRÅDE 4. s8prog1.doc 24

27 240 TELEFONLINJEDETEKTERING, IMPULSERINGSSÄTT samt TIME-OUT för KVITTERING Här väljs om centralapparaten skall indikera telefel vid avbrott på telefonlinjen. Ange även om centralapparaten skall vänta på kopplingston eller ej. Om centralapparaten inte skall vänta på kopplingston ställs tiden för när den skall ringa på adress 241. Time-out för kvitteringstonerna är tiden centralapparaten skall vänta på kvittering efter den har sänt larmkod till larmmottagare. Normalt skall denna tid ej ändras. Vid överföring till hemtelefon är sändningstiden lika med 2 x kvittenston 1, se tabell 21. För att erhålla 30 sekunder sändning anges 7 på andra positionen på adress 240. För att erhålla 60 sekunder sändning anges B på andra positionen på adress 240. För att erhålla 120 sekunder sändning anges F på andra positionen på adress 240. data från tabell 20 från tabell Larmsändare Tabell 20 Nr Funktion Nr Funktion 4 DTMF utan kopplingston, ingen detektering C DTMF vänta på kopplingston, ingen detektering D DTMF vänta på kopplingston, linjedetektering 7 DTMF utan kopplingston. Linjedetektering Tabell 21 Nr Kvittenston 1 Kvittenston 2 Nr Kvittenston 1 Kvittenston sekunder 2 sekunder 8 30 sekunder 2 sekunder 1 2 sekunder 3 sekunder 9 30 sekunder 3 sekunder 2 2 sekunder 5 sekunder A 30 sekunder 5 sekunder 3 2 sekunder 10 sekunder B 30 sekunder 10 sekunder 4 15 sekunder 2 sekunder C 60 sekunder 2 sekunder 5 15 sekunder 3 sekunder D 60 sekunder 3 sekunder 6 15 sekunder 5 sekunder E 60 sekunder 5 sekunder 7 15 sekunder 10 sekunder F 60 sekunder 10 sekunder För programmering av bokstäver tryck # och siffra enligt följande: #0 ger A #1 ger B #2 ger C #3 ger D #4 ger E #5 ger F. s8prog1.doc 25

28 241 ANTAL UPPRINGNINGS-, KODSÄNDNINGSFÖRSÖK samt R-FUNKTION Antal uppringningsförsök anger hur många gånger centralapparaten skall försöka ringa respektive telefonnummer när den inte blir kvitterad. När hemtelefon format används är dessa försök lika med antalet gånger som centralapparaten ringer varje telefonnummer. Antalet kodsändningsförsök är det antal försök till kodsändning som centralapparaten gör när larmkoden inte blir kvitterad. Om DTMF utan kopplingston används i 240, ställs tiden för när centralapparaten skall ringa från tabell 23. Här anges även hur snabbt R-funktionen skall aktiveras, det vill säga hur fort centralapparaten skall försöka ta ny linje när uppkoppling inte fungerar. data från tabell 22 data från tabell Larmsändare Tabell 22 Nr Funktion Nr Funktion 0 1 uppringningsförsök, 1 kodsändningsförsök. 8 5 uppringningsförsök, 1 kodsändningsförsök. 1 1 uppringningsförsök, 2 kodsändningsförsök. 9 5 uppringningsförsök, 2 kodsändningsförsök. 2 1 uppringningsförsök, 5 kodsändningsförsök. A 5 uppringningsförsök, 5 kodsändningsförsök. 3 1 uppringningsförsök, 10 kodsändningsförsök. B 5 uppringningsförsök, 10 kodsändningsförsök. 4 2 uppringningsförsök, 1 kodsändningsförsök. C 10 uppringningsförsök, 1 kodsändningsförsök. 5 2 uppringningsförsök, 2 kodsändningsförsök. D 10 uppringningsförsök, 2 kodsändningsförsök. 6 2 uppringningsförsök, 5 kodsändningsförsök. E 10 uppringningsförsök, 5 kodsändningsförsök. 7 2 uppringningsförsök, 10 kodsändningsförsök. F 10 uppringningsförsök, 10 kodsändningsförsök. Tabell 23 Nr Funktion Nr Funktion 0 Ring efter 1 sek., R-funktion efter 2 sek. 8 Ring efter 1 sek., R-funktion efter 10 sek. 1 Ring efter 5 sek., R-funktion efter 2 sek. 9 Ring efter 5 sek., R-funktion efter 10 sek. 2 Ring efter 10 sek., R-funktion efter 2 A Ring efter 10 sek., R-funktion efter 10 sek. sek. 3 Ring efter 20 sek., R-funktion efter 2 B Ring efter 20 sek., R-funktion efter 10 sek. sek. 4 Ring efter 1 sek. eller vid kopplingston, R-funktion efter 2 sek. C Ring efter 1 sek. eller vid kopplingston, R-funktion efter 10 sek. 5 Ring efter 5 sek. eller vid kopplingston, R-funktion efter 2 sek. D Ring efter 5 sek. eller vid kopplingston, R-funktion efter 10 sek. 6 Ring efter 10 sek. eller vid kopplingston, E Ring efter 10 sek. eller vid kopplingston, R-funktion efter 2 sek. 7 Ring efter 20 sek. eller vid kopplingston, R-funktion efter 2 sek. F R-funktion efter 10 sek. Ring efter 20 sek. eller vid kopplingston, R-funktion efter 10 sek ÖVERFÖRINGSFORMAT FÖR TELEFONNUMMER 1-4 Överföringsformat anges med fyra siffror på två adresser för respektive telefonnummer. Välj lämpligt format från tabell ÖVERFÖRINGSFORMAT FÖR TELEFONNUMMER ÖVERFÖRINGSFORMAT FÖR TELEFONNUMMER ÖVERFÖRINGSFORMAT FÖR TELEFONNUMMER ÖVERFÖRINGSFORMAT FÖR TELEFONNUMMER 4 Tabell 24 Nr Format 0043 Hemtelefon 2000 MICROSEC 5000 Robofon s8prog1.doc 26

29 OBS! Exempel på programmeringar med nedanstående format visas på sista sidan i programmeringsformuläret. Hemtelefon Detta format används för att överföra larm till vanliga telefoner, mobiltelefoner och minicall. Centralapparaten ringer det första programmerade telefonnumret och sänder tonstötar i vald tid varefter den lägger på och ringer en gång till samma telefonnummer. Efter den andra uppringningen fortsätter centralapparaten med nästa nummer som är programmerat. Antal uppringningar är programmerbart på adress 241. Formatet kräver ingen kvittens, centralapparaten avslutar automatiskt när samtliga nummer är uppringda. Vid sändning till hemtelefon/mobiltelefon skall följande programmeras: * Telefonnummer * Sändningtid anges med andra siffran på adress ger sändning i 30 sekunder, B ger sändning i 60 sekunder och F ger sändning i 120 sekunder. Det vill säga att sändningtiden är lika med 2 x kvittenston 1. * Överföringsformat, ange 0043 för hemtelefon. * Uppringningsförfarande, välj första numret som skall ringas till primärnummer och följande nummer till parallellnummer. OBS! Programmera endast de nummer som används. * Larmkaraktärer Vid sändning till minicall används hemtelefon format. Fyra olika meddelanden kan skickas, ett meddelande för respektive telefonnummer. Välj på address vilket telefonnummer som skall skicka respektive larmtyp (inbrott, sabotage, brand, sabotage brandsektion, till-/frånkoppling eller systemhändelser såsom nät-/batterifel.) Exempelvis kan följande väljas: Telefonnummer 1 som primärnummer för inbrott, telefonnummer 2 som primärnummer för sabotage, telefonnummer 3 som primärnummer för brand och telefonnummer 4 som primärnummer för nät-/batterifel. Använd endast primärnummer för respektive larmtyp. Sändning sker genom att efter minicallnumret programmera C (3 sekunders paus) och därefter fyra siffror för larmtyp samt avsluta med E. För att aktivera larmsändning skall larmkaraktärerna väljas som vanligt. MICROSEC-format Avsett för anslutning till larmcentral då mycket information skall överföras. Formatet sänder koder som består av: abonnentkod fyra siffror, karaktär två siffror samt sektion/användare två siffror. Karaktärerna är förutbestämda vilket gör att de endast behöver aktiveras. Aktivering av aktuella karaktärer sker genom att programmera något annat än 00 på adressen för aktuell karaktär, till exempel 01 på adress 452 för att rapportera inbrottslarm. Sektions-/användarnummer behöver ej programmeras då centralapparaten automatiskt lägger till dessa. Välj lång kvittenstid genom att programmera F i andra positionen på adress 240 när MICROSEC format används. Robofonformat Det vanligaste formatet i Sverige för överföring till larmcentral. Formatet sänder koder som består av: abonnentkod sex siffror och karaktär två siffror. Placeringen av karaktärssiffrorna kan ändras på adress Om sektionsnummer skall rapporteras kan detta göras på system med upp till 16 sektioner. Rapportering av sektionsnummer programmeras enligt 3.1. Karaktären måste innehålla en nolla vilken automatiskt byts ut mot sektionsnumret. Om karaktären för till- respektive frånkoppling innehåller en nolla kommer den att ersättas av användarnumret. s8prog1.doc 27

30 KODKONFIGURATION FÖR ROBOFONFORMAT. Här kan placeringen av larmkaraktären i Robofonkoden ändras. Detta behövs normalt sett inte göras, men om larmcentralen vill ha karaktärssiffrorna på något annat ställe i koden programmeras detta enligt följande: Tabell 25 Nr Siffra Nr Funktion 1 Första siffran i abonnentkoden. 5 Femte siffran i abonnentkoden. 2 Andra siffran i abonnentkoden. 6 Sjätte siffran i abonnentkoden. 3 Tredje siffran i abonnentkoden. 7 Första siffran i larmkaraktären. 4 Fjärde siffran i abonnentkoden. 8 Andra siffran i larmkaraktären. Exempel 1: Exempel 2: 1, 2, 3, 4, 5, 6, 7, 8 ger en kod med sex abonnentsiffror följt av två siffror för karaktären. 1, 2, 3, 7, 8, 4, 5, 6 ger en kod med tre abonnentsiffror, två siffror för karaktären följt av de tre sista abonnentsiffrorna UPPRINGNINGSFÖRFARANDE. Här anges vilka typer av larm som skall ringa respektive telefonnummer. Telefonnummer 3, se tabell 26. Telefonnummer 2, se tabell 26. Telefonnummer 4, se tabell Inbrott Sabotage på inbrottssektion Brand Sabotage på brandsektion Till-/frånkoppling Systemhändelser - Tabell 26 Nr Funktion 0 Telefonnummer som ej används. 1 Sekundärnummer 2 Primärnummer 3 Parallellnummer för delad larmsändning. Telefonnummer 1, se tabell 26. Primärnummer Det första telefonnumret som skall ringas. Sekundärnummer Det andra telefonnumret som rings om inte larmsändningen lyckats till primärnumret. Parallellnummer Används för att överföra larmkoden till ytterligare larmmottagare. Till exempel kan installatören utnyttja detta genom att först överföra larm till larmcentralen och sedan till sin egen larmmottagare. Detta gör att installatören kan överblicka vad som händer med anläggningen. Vid hemtelefonformat skall första numret programmeras som primärnummer och resterande nummer som parallellnummer. s8prog1.doc 28

31 LARMKARAKTÄRER, se tabell 27. För att en händelsetyp skall starta larmsändaren måste karaktären för denna anges. När Robofon format används programmeras larmkaraktärerna enligt larmcentralens uppgifter. Om någon siffra i karaktären är en nolla kommer denna att ersättas med sektionsnummer, om detta är programmerat för aktuell sektion, se 3.1. Detta fungerar endast på de 16 första sektionerna. Om fler sektioner används kan sektions nummer ej presenteras med Robofon formatet. För rapportering av samtliga (32) sektionsnummer använd MICROSEC format. Om karaktären för till- respektive frånkoppling innehåller en nolla kommer den att ersättas av användarnumret. MICROSEC formatet har fasta karaktärer som ej kan ändras. Aktivera en karaktär genom att ange 01 för aktuell karaktär. MICROSEC formatet rapporterar alltid sektionsnumret. Ta bort en karaktär genom att programmera 00 på aktuell adress. OBS! Om A-larm inte används måste inbrottskaraktären anges på adress 481. Tabell 27 Karaktär Karaktär 452 Inbrott 467 Utebliven tillkoppling 453 Återställning inbrott 468 Nätfel 454 Sabotage inbrott 469 Återställning nätfel 455 Återställning sabotage 470 Batterifel 456 Brand 471 Återställning batterifel 457 Återställning brand 472 Manuellt testlarm 458 Sabotage brand 473 Log 75% full 459 Återställning sabotage brand 474 Ställ tid / avslut av fjärrprogrammering 460 Sabotage kontrollenhet 475 Siren stopp 461 Överfall 476 Nödknapp 462 Frånkoppling 477 Brandknapp 463 Tillkoppling 478 Hotknapp 464 Tvångstillkoppling 479 Överfall, hotkod angiven 465 Nattkoppling 480 Testlarm 466 Utebliven frånkoppling 481 A-larm 497 FÖRDRÖJNING AV NÄTFELSRAPPORTERING För att korta nätavbrott inte skall ge onödig rapportering till larmcentral är nätfelsrapporteringen fördröjd med 30 minuter. Ändring av fördröjning sker enligt tabell 28: Tabell 28 Nr Fördröjning Nr Fördröjning Nr Fördröjning 05 5 minuter 1E 30 minuter 78 2 timmar 0A 10 minuter 2D 45 minuter B4 3 timmar 0F 15 minuter 3C 1 timma F0 4 timmar minuter 5A 1,5 timmar s8prog1.doc 29
