Industriell Ethernet Lösningar för industriell datakommunikation

Transkript

1 Innehållsförteckning Industriell Ethernet Lösningar för industriell datakommunikation Översikt switchar 440 Managed Switchar 444 Power-over-Ethernet switchar 445 Gigabit Industrial säkerhetsrouter 446 IE-LINE kontaktdon 450 Kabelkonfigurator 452 Skräddarsydda kablagelösningar för PROFINET och Sercos 454 Vårt produktsortiment AdvancedLine och CabinetLine 456 Konfiguratorer för kopparkabel 457 Översikt av kopparkablar 458 Konfiguratorer för fiberoptiska kablar 459 Översikt av tillbehör 460 Produktkatalog /

2 Översikt switchar Artikelnr Benämning Antal portar Kopparportar Fiberportar SFP-portar 2 Industriell Ethernet Switchar IE-SW-BL05-5TX IE-SW-BL05T-5TX IE-SW-BL05-4TX-1SCS IE-SW-BL05T-4TX-1SCS IE-SW-BL05-4TX-1ST IE-SW-BL05T-4TX-1ST IE-SW-BL05-4TX-1SC IE-SW-BL05T-4TX-1SC IE-SW-BL08-8TX IE-SW-BL08T-8TX IE-SW-BL08-6TX-2SC IE-SW-BL08T-6TX-2SC IE-SW-BL08-6TX-2ST IE-SW-BL08T-6TX-2ST IE-SW-BL08-7TX-1SC IE-SW-BL08T-7TX-1SC IE-SW-BL08-7TX-1ST IE-SW-BL08T-7TX-1ST IE-SW-BL08-7TX-1SCS IE-SW-BL08T-7TX-1SCS IE-SW-BL08-6TX-2SCS IE-SW-BL08T-6TX-2SCS IE-SW-BL05-5GT 5 GE IE-SW-BL05T-5GT 5 GE IE-SW-VL08-8GT 8 GE IE-SW-VL08T-8GT 8 GE IE-SW-VL08-6GT-2GS IE-SW-VL08T-6GT-2GS IE-SW-VL09T-6TX-3SC IE-SW-VL16-16TX IE-SW-VL16T-16TX IE-SW-VL16-14TX-2SC IE-SW-VL16T-14TX-2SC IE-SW-VL16-14TX-2ST IE-SW-VL16T-14TX-2ST IE-SW-VL08MT-8TX IE-SW-VL08MT-5TX-3SC IE-SW-VL08MT-5TX-1SC-2SCS IE-SW-VL08MT-6TX-2SC IE-SW-VL08MT-6TX-2ST IE-SW-VL08MT-6TX-2SCS 6 GE 2 GEC 6 GE 2 GEC FE = Fast Ethernet GE = Gigabit-Ethernet GEC = Gigabit-Ethernet Combo-Ports PoE+ = Power-over-Ethernet+ 440 I katalogen visas endast ett urval av vårt breda sortiment

3 Översikt switchar Unmanaged Managed Temperatur Fiberoptiskt gränssnitt C C C SC-Singlemode C SC-Singlemode C ST-Multimode C ST-Multimode C SC-Multimode C SC-Multimode C C C SC-Multimode C SC-Multimode C ST-Multimode C ST-Multimode C SC-Multimode C SC-Multimode C ST-Multimode C ST-Multimode C SC-Singlemode C SC-Singlemode C SC-Singlemode C SC-Singlemode C C C C C SFP-Slot C SFP-Slot C SC-Multimode C C C SC-Multimode C SC-Multimode C ST-Multimode C ST-Multimode C C SC-Multimode C SC-Multimode/SC-Singlemode C SC-Multimode C ST-Multimode C SC-Singlemode 441 kundservice@weidmuller.se /

4 Översikt switchar Artikelnr Benämning Industriell Ethernet Switchar Antal portar Kopparportar Fiberportar SFP-portar IE-SW-PL08M-8TX IE-SW-PL08MT-8TX IE-SW-PL08M-6TX-2SC IE-SW-PL08MT-6TX-2SC IE-SW-PL08M-6TX-2ST IE-SW-PL08MT-6TX-2ST IE-SW-PL08M-6TX-2SCS IE-SW-PL08MT-6TX-2SCS IE-SW-PL16M-16TX IE-SW-PL16MT-16TX IE-SW-PL16M-14TX-2SC IE-SW-PL16MT-14TX-2SC IE-SW-PL16M-14TX-2ST IE-SW-PL16MT-14TX-2ST IE-SW-PL10M-3GT-7TX IE-SW-PL10MT-3GT-7TX IE-SW-PL10M-1GT-2GS-7TX IE-SW-PL10MT-1GT-2GS-7TX IE-SW-PL18M-2GC-16TX IE-SW-PL18MT-2GC-16TX IE-SW-PL18M-2GC-14TX2SC IE-SW-PL18MT-2GC14TX2SC IE-SW-PL18M-2GC14TX2ST IE-SW-PL18MT-2GC14TX2ST IE-SW-PL18M-2GC14TX2SCS IE-SW-PL18MT-2GC14TX2SCS IE-SW-PL09M-5GC-4GT IE-SW-PL09MT-5GC-4GT Power over Ethernet Switches IE-SW-BL06-2TX-4PoE IE-SW-BL06T-2TX-4PoE IE-SW-PL06M-2TX-4PoE IE-SW-PL06MT-2TX-4PoE 2 FE 4 PoE+ 2 FE 4 PoE+ 2 FE 4 PoE+ 2 FE 4 PoE+ FE GE GEC PoE+ = Fast Ethernet = Gigabit-Ethernet = Gigabit-Ethernet Combo-Ports = Power-over-Ethernet+ 442 I katalogen visas endast ett urval av vårt breda sortiment

5 Översikt switchar Unmanaged Managed Temperatur Fiberoptiskt gränssnitt C C C SC-Multimode C SC-Multimode C ST-Multimode C ST-Multimode C SC-Singlemode C SC-Singlemode C C C SC-Multimode C SC-Multimode C ST-Multimode C ST-Multimode 3 GE 7 FE C 3 GE 7 FE C 1GE 2 GEC 7 FE 1GE 2 GEC 7 FE C SFP-Slot C SFP-Slot 2 GEC 16 FE C SFP-Slot 2 GEC 16 FE C SFP-Slot 2 GEC 14 FE C SC-Multimode / SFP-Slot 2 GEC 14 FE C SC-Multimode / SFP-Slot 2 GEC 14 FE C ST-Multimode / SFP-Slot 2 GEC 14 FE C ST-Multimode / SFP-Slot 2 GEC 14 FE C SC-Singlemode / SFP-Slot 2 GEC 14 FE C SC-Singlemode / SFP-Slot 5 GEC 4 GE C SFP-Slot 5 GEC 4 GE C SFP-Slot C C C C 443 kundservice@weidmuller.se /

6 Managed Switchar introduktion Managed Switchar Konfigurerbara enligt krav Managed switchar har omfattande kontrollmekanismer för datadistribution och bredbandshantering för att samordna och hantera olika kommunikationskrav i ett industriellt nätverk. Konfiguration sker antingen webbaserat med hjälp av ett enkelt och intuitivt användargränssnitt eller via en seriekonsol. Kraftfull och pålitlig nätverksredundans I dagens industriella ethernet-infrastruktur är det särskilt viktigt att ha nätverksredundans för att säkerställa systemets tillgänglighet. Detta beror på att i ett starkt integrerat system kan förbindelsefel leda till maskinstopp och därmed produktionsförluster. För att minimera sådana risker i ett managed Ethernet-nätverk, har Weidmüller integrerade högpresterande redundansmekanismer i sina managed switchar. Detta utöver RSTP- / STP-standard och port-trunking. 444 I katalogen visas endast ett urval av vårt breda sortiment

7 Power-over-Ethernet Switchar Power-over-Ethernet switchar Ström och data överförs parallellt Power over Ethernet (PoE) beskriver en process där ström kan matas till en nät-kompatibel enhet över 8-trådig Ethernet-kabel. Kort sagt, PoE håller standarden IEEE 802.3af (DTE Power over MDI) som antogs i juni Den största fördelen med Power over Ethernet är att det inte krävs en separat elkabel och att Ethernet-enheterna kan installeras i svåråtkomliga ställen eller i områden där det inte finns tillräckligt med utrymme för många kablar. Det betyder att du kan spara betydande installationskostnader, och att du också kan integrera strömförsörjningen till en central avbrottsfri strömförsörjning (UPS) för att förbättra tillförlitligheten av de anslutna enheterna. PoE används av nätverksenheter som behöver små mängder ström. Den används normalt för IP-telefoner, nätverkskameror, manöverpaneler eller trådlösa kommunikationsenheter som WLAN accesspunkter. Weidmüller PoE switchar stödjer IEE 802.3at standard (även känd som PoE +) och kan därför mata enheter med upp till 30 W per PoE-port. 445 kundservice@weidmuller.se /

8 Industriell säkerhetsrouter introduktion Gigabit Industrial säkerhetsrouter Säker datakommunikation med integrerad VPN-teknik Vill du kunna kommunicera med dina maskiner och system säkert, pålitligt, och från valfri plats? Skall endast verifierade data få tillgång till ditt industriella nätverk? I så fall är den nya industriella säkerhetsroutern från Weidmüller rätt val. På grund av den kontinuerliga ökningen av nätverksdata och information i kontorsbaserad kommunikation, har en stark trend utvecklats där fördelarna med Ethernetkommunikation successivt används inom området industriell automationsteknik. Förutom LAN switch-teknik, ser vi ökad användning av industriroutrar för förbättrad säkerhet och för effektiv hantering av datatrafik mellan olika LAN. Routrar med integrerad VPN-teknik lämpar sig för säker fjärråtkomst till komponenter och system i LAN, antingen via ett trådbundet eller trådlöst internet. Liksom den standardisering som uppnås med Ethernetteknik, är vertikal integration av data från fält-/ produktionsnivå över kontorsnätverk till Internet en viktig drivkraft för dess snabba spridning i industriella applikationer. Teknisk information om Weidmüllers routrar Kompakt och robust industrikapsling (aluminumgjutgods) Gigabit Ethernet-gränssnitt (LAN/WAN) för hög datagenomströmning Digitala in-/utgångar (24 V DC) med funktioner för att koppla bort WAN-port, indikera larmstatus, start/ stopp av förkonfigurerade VPN-anslutningar och indikera aktiv VPN-tunnel Stödjer alla vanliga routerfunktioner som statisk/ dynamisk routing, SNMP, DHCP-server, dynamic DNS, händelselogg eller DSL-anslutning (PPPoE) via externt DSL-modem Flexibelt konfigurerbar stateful inspection-brandvägg med filterfunktioner för både Layer 3 (IP-skiktet) och Layer 2 (MACadress-nivå) Omfattande konfigurationsalternativ för IP-addressmapping (1:1 NAT, virtual mapping/nat-maskering/ Port-forwarding/IP-address-forwarding), t.ex. för att ansluta flera nätverk i samma IP-adressintervall i ett överordnat produktionsnätverk Integrerad VPN-funktionalitet (OpenVPN och IPSec) för säker fjärråtkomst över Internet. Routern kan användas för båda VPN-tekniker, antingen som en VPN-klient eller som en VPN-server. Variabel bandbreddshantering genom att prioritera och begränsa nätverkstrafik till IP- och Ethernet-protokollnivå Variabel användarhantering genom flera användarprofiler med detaljerade rättighetstilldelningar Integrerad Modbus/TCP-server för styrning och kontroll av digitala in- och utgångar och förkonfigurerade VPNanslutningar med Modbus/TCP-kompatibla enheter (t.ex. PLC) Client-Monitoring för övervakning av nätverksenheter Remote Capture -funktion för nätverksövervakning av trafik via Wireshark, (programvara för analys av nätverksprotokoll) IE-SR-2GT-UMTS/3G Variant med ytterligare, integrerat UMTS/3G/HSPA+ - modem för internet-anslutning via mobilt Internet (max. nedströms 21.2 Mbps, max. uppströms 5,8 Mbps) 446 I katalogen visas endast ett urval av vårt breda sortiment

9 Industriell säkerhetsrouter introduktion Säkert integrerade maskiner i ett produktionsnätverk med Gigabit Ethernet Routern möjliggör kontrollerat och säkert datautbyte mellan switchade Ethernet-nätverk (IP-routing). Olika egenskaper hos funktionen Network Adress Translation (1:1 NAT, virtual mapping/nat-maskering/port- ochip-address-forwarding) ger kontrollerad tillgång till både sub-nät samt individuella Ethernet-enheter. Dessutom möjliggör 1:1 NAT-funktionen att maskinnätverk med samma IP-adressintervall enkelt kan integreras i ett överordnat produktionsnätverk, vilket vanligtvis är fallet vid seriemaskintillverkning. Gigabit-gränssnittets höga prestanda innebär att routern inte kommer att ha några problem med hantering av framtida, ökade datamängder i Ethernet-nätverk. Production network Machine network 1 Machine network 2 Fjärråtkomst via säkra VPN-anslutningar Weidmüllers Industriella Ethernet-routrar använder krypterade VPN-anslutningar (OpenVPN och IPsec) för att ge åtkomst till maskiner och system. Diagnos och felsökning kan därför ske från valfri plats. Detta innebär att arbete på plats av en servicetekniker i många fall kan undvikas. Routern stödjer vanlig VPN-teknik som OpenVPN och IPsec, och kan användas antingen som en VPN-klient eller en VPNserver (utan begränsningar av antalet samtidigt användbara klienter). Production network Machine network 447 kundservice@weidmuller.se /

10 Industriell säkerhetsrouter introduktion Styrning och övervakning via integrerade digitala ingångar och utgångar Routern är utrustad med 2 digitala ingångar ( Cut och VPN initiate ) och 2 digitala utgångar ( Alarm och VPN active ). 24 V-ingången Cut gör att man kan stänga RJ45 WANporten tillfälligt t.ex. för att förhindra obehörig åtkomst till WAN-nätverket av tredje part medan underhållsarbete Pågår i ett LAN-nätverk. 24 V-ingången VPN initiate möjliggör start och stopp av en förkonfigurerad VPN-enhet (klient eller server). Anslutningar kan till exempel initieras med en extern nyckelbrytare eller via den digitala utgången på en styrenhet (PLC). När en VPN-tunnel framgångsrikt etablerats och aktiverats, indikeras detta på den digitala utgången VPN aktiv. 24 V-utgången Larm kan användas för att externt visa konfigurerbara larmtillstånd hos routern. Ett larm kan utlösas av en brandväggsregel eller när en nätverksenhet inte längre är tillgänglig (Client-Monitoring). Intelligent Brandvägg: Stateful Packet Inspection Den integrerade Stateful Inspection -brandväggen kan användas för att styra inkommande och utgående trafik på alla routergränssnitt (LAN, WAN, UMTS, VPN-tunnel) i både Layer 2 (Ethernet frames) och Layer 3 (IP-baserat). En auto-learning -funktionen ( SecureNow! ) är också inbyggd. Denna kan utföra en automatisk analys av nätverkstrafiken och skapa ett regelverk, som användaren sedan kan tillämpa eller ändra vid behov. 448 I katalogen visas endast ett urval av vårt breda sortiment

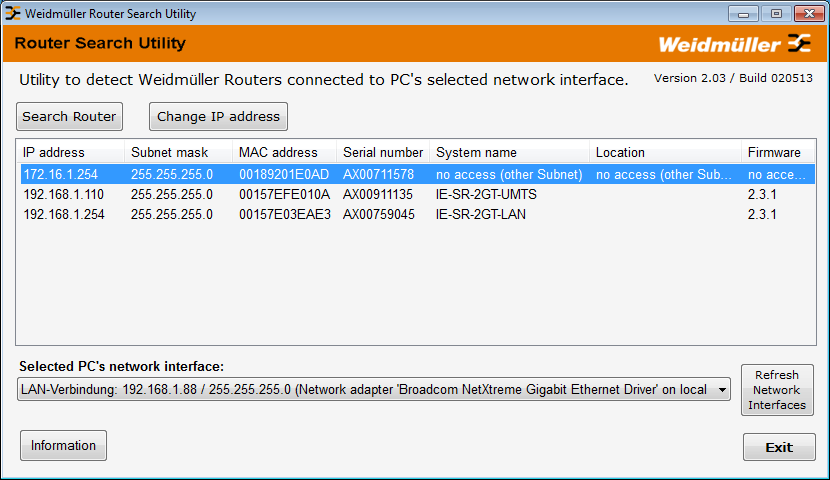

11 Industriell säkerhetsrouter introduktion Användarvänlig konfiguration via webbgränssnitt Routern kan konfigureras med hjälp av en vanlig webbläsare. Den tydliga menystrukturen är enkel att lära sig och ger intuitiv användarvägledning. Användargränssnittet kan växlas mellan tyska och engelska. Konfigurationsstöd för användarna tillhandahålls av integrerade onlinehjälp (verktygstips) med detaljerade instruktioner om de olika inställningarna. Profiler för olika användargrupper (administratörer, begränsade användare, etc.) kan skapas med detaljerad rättighetstilldelning. Router Search Utility - sök routrar på nätverket Weidmüllers mjukvaruverktyg Weidmüller Router Search Utility innebär att man kan detektera Weidmüller routrar med oredovisade IP-adresser på det lokala nätverket. För alla enheter som hittas, visas viktiga grunddata som nätverksparametrar, serienummer, enhetsnamn, etc. för enhetsidentifiering. Dessutom kan IP-adressen för en router modifieras eller ett webbgränssnitt för en vald router öppnas direkt. 449 kundservice@weidmuller.se /

12 IE-LINE kontaktdon IE-LINE kontaktdon Smart och flexibel med STEADYTEC teknik STEADYTEC - namnet står för framtidens anslutningsteknik inom data- och signalöverföring. Med en teknik lanserad av branschledande företag, utgör STEADYTEC grunden för tillförlitliga, användarorienterade och standardiserade lösningar: både för kontorssektorn och för tuffa industrimiljöer. Målet: Att utveckla en tillförlitlig, jackbar anslutningsteknik för industriella tillämpningar. Teknik som uppfyller högsta kundkrav och därmed tillåter nya, specialiserade och pålitliga lösningar. Resultatet: Ett extremt pålitligt, utomordentligt praktiskt, flexibelt och särskilt effektivt jackbart kontaktdonssystem för kontors- och industriapplikationer, med produkter vars egenskaper korrekt återspeglar de värden som ursprungligen angavs: snabb lösningsbaserad tillförlitlig enkel Ethernet-anslutningssystemet: smart - flexibelt Anslutningar för moderna industriella applikationer måste vara utformade på ett sådant sätt att de förenklar processer och klarar snabbare dataöverföring. Weidmüllers Ethernetanslutningar håller dig steget före. Dessa produkter är inte bara redo för 10 gigabit, de är också standardiserade för IEC och IEC Dessutom är anslutningsvarianter 4 (Ethernet TCP / IP), varianter 5 och 1 (Ethernet IP) och variant 14 (PROFINET / AIDA) obligatoriska i de standarder för generiska kabelsystem i industriella lokaler: ISO / IEC 24702, IEC (Automation Island), samt för fältbussinstallationer IEC Dessutom finns ett unikt urval av olika versioner i plast eller metall, liksom insatser för koppar- och fiberkablar. Alla anslutningar är konstruerade för enkel användning och för snabbt montage på plats. De är också modulära och kan skräddarsys för att passa din applikation 450 I katalogen visas endast ett urval av vårt breda sortiment

13 IE-LINE kontaktdon Verktygslöst montage och kraftfulla anslutningar: RJ45 gigabitkontakten! Du kan nu säkert koppla in kontakten du behöver direkti dina maskiner med mycket liten ansträngning - och utan ett enda verktyg! 10-Gigabit-kontakten, med IDC-anslutning utvecklades för snabb, enkel, säker och, ännu viktigare: verktygslös anslutning. Kontaktens zinkgjutgods gör den extra robust och lämpad för industriella applikationer. Den har en skyddad låshake, vilket innebär att den är lämplig för och uppfyller kraven i krävande industriella miljöer. Weidmüllers IE-LINE uppfyller kraven för 10 Gbit Ethernet, enligt IEEE 802.3an, upp till 500 MHz. STEADYTEC : Systematiska fördelar - Cat. 6A 10 Gbit systemklass EA - Verktygslös montering - Otaliga varianter tack vare mycket skiftande insatskombinationer - Obegränsad kompatibilitet tack vare standard IEC Pålitlig och långlivad tack vare användning av zinkgjutgods - Industrianpassad med skyddsklass IP 67 - Enkel beställning och låga förvaringskostnader tack vare Weidmüllers modulsystem 1. Skala manteln och förkorta skärmen till 5 mm 2. Förbered ledningar och klipp av 3. Fäst ihop de två jackbara elementen 4. Färdig 451 kundservice@weidmuller.se /

14 Kabelkonfigurator Kabelkonfigurator Skräddarsydda anslutningar Med kabelkonfiguratorn kan du konfigurera din specifika kabel med komfort, snabbhet och enkelhet. Välj, beställ - och du är klar! Gör ditt val från listan över tillgängliga kablar (kabelmaterial, mantlar, kategori, färg,...), välj därefter kontakt för höger och vänster kabelände och välj sedan kabellängden. Konfigurationer som inte är möjliga markeras i rött, så att det inte är möjligt att skapa kombination som inte stöds eller som konfigurerats fel. Industriell Ethernet-konfiguratorn hittar du i vår onlinekatalog. Du kommer att skickas vidare och kan konfigurera en fiber- eller kopparkabel. 452 I katalogen visas endast ett urval av vårt breda sortiment

15 Kabelkonfigurator När du har gjort ditt val finns det flera olika alternativ: Leta upp och visa datablad för den konfigyrerade kabeln Exportera informationen i Excel- eller CSV-format Spara konfigurationen Skapa ytterligare kablar eller ladda upp tidigare kablar Placera den konfigurerade kabeln i kundvagnen för offertförfrågan eller beställning Praktiskt taget alla typer av kontakter och kablar kan kombineras efter dina önskemål 453 kundservice@weidmuller.se /

16 PROFINET och Sercos kabellösningar Skräddarsydda kablagelösningar för PROFINET och Sercos Med Weidmüllers ledningsprodukter kan du skapa en specifik infrastruktur som uppfyller alla krav i PROFINET och Sercos. Kablagekomponenterna för koppar- och fiberkablar är utformade och testade för användning i tuffa industrimiljöer. Driftskompatibiliteten i systemet säkerställs av riktlinjerna för PROFINET och SERCOS som specifikt bestämmer det gränssnitt som skall användas. För PROFINET garanteras detta genom tillverkarens försäkran. Profilspecifika riktlinjer för anslutningskomponenter Omfattande skydd mot störningar av elektromagnetiska fält uppnås genom användning av högkvalitativa, skärmade kablar och tillhörande anslutningskomponenter. Anslutning: Kablarna har Star-Quad-uppbyggnad och ledararea AWG 22 ledararea, vilket ger betydande systemreserver. Stabil realtidsöverföring garanteras därmed för tillämpningar som PROFINET IRT eller för Sercos typiska hårdvarusynkronisering. Samtidigt är kablarna mekaniskt tåliga för tillförlitlig installation i industriapplikationer. IP 20 SC-RJ Kabel: Quad-star design of AWG 22 IP 20 RJ45 IP 67 PushPull RJ45 IP 67 PushPull Power IP 67 PushPull SC-RJ Kablagekomponenterna är också anmärkningsvärt lätta att hantera ute på fältet. Kontaktdon för koppar- och fiberkablar kan monteras på plats. Detta kortar installationstiden, minskar antalet fel och förenklar underhållet. IP 67 M12 D-coding 454 I katalogen visas endast ett urval av vårt breda sortiment

17 EtherNet/IP kabellösningar Skräddarsydda kablagelösningar för Ethernet/IP Riktlinjerna för EtherNet/IP-kablage beskriver de gränssnitt som ska användas för att säkerställa driftskompatibilitet i ett EtherNet/IP-system. Weidmüller erbjuder alla kablageprodukter som behövs för att bygga en profilspecifik infrastruktur, skräddarsydd för kraven inom EtherNet/IP. Ledningskomponenterna för koppar- och fiberkablar är konstruerade och testade för användning i tuffa industriella miljöer. Användaren får tydliga riktlinjer om komponentkraven för användning i industrimiljöer med införandet av MICE-klassificering (EtherNet/IP medieplanering och installationsmanual). Den högkvalitativa kabelskärmen och anslutningskomponenterna erbjuder omfattande skydd mot elektromagnetiska störningar. Kablarna är 8-trådiga, partvinnade för RJ45 eller Star-Quaduppbyggda för användning i M12-kontakter. Kablagekomponenterna är också lätta att hantera i fält. Alla anslutningarna för koppar- och fiberkablar kan monteras på plats. Detta kortar installationstiden, minskar fel och förenklar underhållet. Profilspecifika riktlinjer för anslutningskomponenter Kabel: 8-skärmad kabel med 8 ledare, partvinnade Anslutningar: IP 20 RJ45 IP 20 SC-RJ IP 67 bayonet RJ45 IP 67 bayonet SC-RJ IP 67 M12 D-coding Trådförläggningen i kontaktdonen utförs antingen enligt TIA568-A eller enligt TIA568-B. Kontakter och moduler har motsvarande märkning, vilket underlättar anslutning. 455 kundservice@weidmuller.se /

18 Introduktion AdvancedLine och CabinetLine Den idealiska lösningen, oavsett dina behov Vårt produktsortiment AdvancedLine och CabinetLine AdvancedLine CabinetLine AdvancedLine från Weidmüller erbjuder samtliga kombinationer av kablar som är möjliga med det omfattande kontaktdonssortimentet. Detta innebär flexibilitet och robusthet genom den höga kvaliteten på de komponenter som används. Sortimentet omfattar standardkablar och kundspecifika versioner. Standardkablar finns i katalogen; kundspecifika versioner kan valfritt konfigureras online med hjälp av Galaxy konfigurationsprogram. Alla AdvancedLine kablar är särskilt lämpliga för industriellt bruk. Högkvalitativa kablar med mycket goda tekniska egenskaper Lämplig för krävande IP 20- till IP 67-applikationer Lämplig för temperaturer från -40 till +70 C Högkvalitetsskärm Weidmüllers sortiment av CabinetLine patchkablar finns i en mängd olika färger för optisk särskiljning av olika nätverk. Ytterligare fördelar: Alla CabinetLine kablar är försedda med Weidmüllers märkhylsor, TM för tydlig märkning av kablar resp. portar. CabinetLine finns i färgerna grå, blå, röd och violett i kombination med mantel i LSZH för Cat. 6Ai. CabinetLine finns även i grönt för Cat. 5 med PUR- eller PVCmantel. Alla varianter är försedda med skyddad låshake vilket underlättar, till exempel vid förläggning i en kabelkanal. För applikationer i kopplingsskåp och enkla miljöförhållanden Lämplig för temperaturer 0-60 C Enkel skärmning 456 I katalogen visas endast ett urval av vårt breda sortiment

19 Produktkonfigurator - Kopparkabel Konfigurator för kopparkabel Skräddarsydda anslutningar Kabelkonfiguratorn i Weidmüllers onlinekatalog hjälper dig att skapa förmonterade kablar efter dina behov och specifikationer. Förutom en RJ45-kontakt i IP 20 finns följande varianter även i skyddsklass IP 67: Variant 1, metall och plast Variant 4, plast Variant 5, metall Variant 14 metall M12-kontakt, rak och vinklad Du kan välja att konfigurera en kabel som är identisk i båda ändarna, med två olika kontaktbilder, eller med ena änden öppen. Du kan välja att konfigurera en kabel som är identisk i båda ändarna, eller med två olika samverkande profiler, eller med ena änden öppen. När du väljer kabel finns följande typer: 8-trådig systemkabel, AWG 26/7 i Cat. 5 eller Cat. 7, med PVC- eller PUR-mantel 8-trådig släpkedje-kabel, AWG 26/7 i Cat. 5, PUR-mantel 4-trådig PROFINET släpkedje-kabel i Cat. 5, PUR-mantel 4-trådig PROFINET systemkabel i Cat. 5, PVC-mantel 4-trådig järnvägskabel i Cat. 5, Radox-mantel Kabellängden kan även anpassas: Från 0,3 m till 9,9 m, i 0,1 m-steg Från 10 m till 100 m, i 1 m-steg Kabelkonfiguratorn kan automatiskt skapa tekniska datablad för alla dina anpassade kabelvarianter. Alla dina kabelval kan skickas som förfrågan till Weidmüller. Du kommer då att snabbt få ett prisförslag från din lokala Weidmüllerrepresentant 457 kundservice@weidmuller.se /

20 Översikt - kopparkablar Översikt av kopparkablar Lösningar för alla miljöer Kopparkablar bör vara ditt första val för tillämpningar inom kontor och tuffa industriella miljöer. Fördelar: Finns i många olika varianter och längder Robusta Lätt att montera RJ45-anslutningar är de mest populära Råa kablar / Metervaror Monterade kablar Installationskablar för industri, horisontella kablar... För stationär, permanent installation i kabelkanaler och på kabelstegar Cat. 5 eller Cat. 7 Finns också för PROFINET Med PUR eller PVC-hölje Industripatchkablar / CabinetLine... Inte bara i kontorsmiljö, utan även i apparatskåp, för industriella tillämpningar Cat. 6 Med LSZH-mantling - low smoke och halogenfria Raka och korsade versioner Industrianslutningskablar... För flexibel installation i maskiner och anläggningar i industriella tillämpningar och svåra miljöer Cat. 5 eller Cat. 7 Finns även för PROFINET Med PUR- eller PVC-hölje Industrisystemkablar... Förmonterade kablar för flexibel installation i maskiner och anläggningar i industriella och svåra miljöer Cat. 5 eller Cat. 6 Med PUR-mantel Industriella kablar i släkedjor... För tillämpningar som utsätts för konstant rörelse Cat. 5 Finns även för PROFINET Med PUR-mantel Industriella kablar i släkedjor... Förmonterad kabel för konstant rörelse, t ex med draglinor Cat. 5 Finns även för PROFINET Med PUR-mantel Systemkabel för järnvägsapplikationer... Förmonterad kabel för flexibel förläggning på järnvägsfordon, både interiört och exteriört I Cat. 5 Även för PROFINET Med Radox-mantel 458 I katalogen visas endast ett urval av vårt breda sortiment

21 Produktkonfigurator - Fiberoptiska kablar Konfigurator för fiberoptiska kablar Skräddarsydda anslutningar Kabelkonfiguratorn i Weidmüllers onlinekatalog gör det möjligt för dig att skapa en fullt monterad kabel anpassad efter dina behov och specifikationer. En mängd olika typer av kontaktdon är tillgängliga i följande skyddsklasser Du kan välja att konfigurera en kabel som är identisk i båda ändarna, med två olika kontaktbilder, eller med ena änden öppen. IP 20 IP 67 SCRJ Variant 1, metall med SC- eller ST LC-Duplexanslutning LC Duplex Variant 4, plast med SC- eller SC duplex LC-Duplexanslutning Variant 14, metall med SC- eller LC- Duplexanslutning När du väljer kabel finns följande typer: Zipcord, innerledare G50 µm/125 µm och G62.5 µm/125 µm med PVC-mantel Breakout, innerledare G50 µm/125 µm och G62.5 µm/125 µm med PVC-mantel Breakout släpkedjekabel, innerledare G50 µm/125 µm och G62.5 µm/125 µm, med PUR-mantel. Zipcord innerledare POF 980/1000 µm med PE-mantel Kabellängden kan även anpassas: Från 0,3 m till 9,9 m, i 0,1 m-steg Från 10 m till 9999 m, i 1 m-steg Kabelkonfiguratorn kan också automatiskt skapa tekniska datablad för alla dina anpassade kabelvarianter. Alla dina anpassade kabelval kan skickas som förfrågan till Weidmüller. Du kommer då snabbt att få ett prisförslag från din lokala Weidmüllerrepresentant. 459 kundservice@weidmuller.se /

22 Introduktion Översikt av tillbehör Allt från en enda källa Kopparkabel-verktyg Bearbetning av kabel för RJ45-crimpning Hybridinsats för avmantling för kabeltest Skyddslock att skydda alla IE-LINE kontakter med STEADYTEC teknik Fiberoptiska kabelverktyg För montering SC-GOF ST-GOF Märkning... För att identifiera ledare, kontakter och enheter Linjemärkning Kapslings- och kontaktmärkning Allmänna verktyg... För att pressa ledare in i IDC-plintar och pressa RJ45 kontakter Intryckningsverktyg Pressverktyg Överspänningsskydd för datagränssnitt Överspänningsskydd för datagränssnitt Cabtite Systembaserad kabelgenomföring Kabelingångsremsor kabelgenomföringar 460 I katalogen visas endast ett urval av vårt breda sortiment

23 Avisoleringsverktyg IE-CST 1- och 2-stegs avisolering i en handvändning AM 12 För UTP- och STP-datakablar Kopparkabelverktyg Avisoleringsverktyg för runda (skärmade) datakablar Ø 2, mm Speciellt utformad för Ethernet-kablar Avmantlar och kapar skärmen på en och samma gång Blå bladkassetter medföljer Kapning av UTP och STP-kablar och andra flexibla kopparkablar med en diameter på upp till 4 mm2 (~ AWG11) Avisolering av yttre isoleringar av UTP- och STPdatakablar och andra runda kablar med Ø 0, ,5 mm Ingen skada på skärm eller ledare tack vare justerbart blad Längdmätare för repeterade avisoleringslängder Tekniska data Max. klippförmåga kopparkabel Kabelmodell Ledararea AWG Ledardiameter mm Justerbart skärdjup mm Skärprestanda Oskärmade och skärmade datakablar mm Flexibel kopparkabel mm 2 Verktygsdata Längd mm Vikt g IE-CST Koaxial- och runddatakablar AM 12 UTP- och STP-datakablar justerbar Anteckningar Beställningsdata Anteckningar Benämning Antal Artikelnr IE-CST Benämning Antal Artikelnr AM Tillbehör Anteckningar Benämning Antal Artikelnr Reservskärskassett Benämning Antal Artikelnr 461 kundservice@weidmuller.se /

24 Kopparkabelverktyg Pressverktyg TT 8 RS MP 8 Pressverktyg för Ethernet-anslutningar Spärr för exakt pressning Frigöringsmöjlighet i händelse av felaktig pressning För 8-polig skärmad RJ45-kontakt AWG Tekniska data Beskrivning av kontakt Antal poler Verktygsdata Längd Vikt Anteckningar Beställningsdata Version mm g TT 8 RS MP Benämning Antal Artikelnr TT 8 RS MP Anteckningar 462 I katalogen visas endast ett urval av vårt breda sortiment

25 Pressverktyg Extra pressverktyg för Ethernet-anslutningar för att underlätta sammanfogning av den övre och undre delen av RJ45-kontakten / modulen PWZ RJ45 Kopparkabelverktyg Tekniska data Verktygsdata Vikt g PWZ RJ Anteckningar Beställningsdata Version Benämning Antal Artikelnr PWZ RJ Anteckningar 463 kundservice@weidmuller.se /

26 Kopparkabelverktyg Kabeltestare Testanordning för testning av Ethernet-kablar, inklusive fjärrdon LAN USB TESTER IE-CT Indikering av anslutningsfel: Anslutningsfel Avbrott Kortslutning Förväxling nätverkskabeltestare för LAN och USB-anslutningar Indikering av anslutningsfel: Anslutningsfel Avbrott Kortslutning Förväxling Ledarförväxling (splittrade par) Extern spänning Spänningstålighet (extern spänning: 80 V AC/DC Tekniska data Display Matning Typ av anslutning Fjärrdon, mått Fjärrdon, vikt Längd / bredd / höjd mm Vikt Anteckningar mm LED 9 V batteri RJ45, USB A, USB B 65 x 28 x 27 mm 30 g 135 / 65 / g 7-segment display 9 V batteri RJ45 30 x 68 x 23 mm 31 g 140 / 70 / g Beställningsdata Version Benämning Antal Artikelnr LAN USB TESTER Benämning Antal Artikelnr IE-CT Anteckningar Batteri, tillbehör och väska ingår i leveransen. Batteri, tillbehör och väska ingår i leveransen. Andra testare på förfrågan 464 I katalogen visas endast ett urval av vårt breda sortiment

27 Online services Produktkatalog Din digitala informationskälla Om du har specifikations- och uppgiftsfrågor om våra produkter kan du, även utanför normal arbetstid, besöka vår onlinekatalog på: som är öppen 24 timmar om dygnet, 365 dagar om året. Förutom produktfunktioner och artikelnummer, innehåller den omfattande information för alla våra produktgrupper. För ytterligare information, besök helt enkelt vår Weidmuller webbplats: Endast ett klick för ditt val av datablad /

28 Service och certifikat Praktisk tjänst Fördjupat planeringsstöd Praktiska riktlinjer för industriell Ethernet 3-D data Är du elingenjör, installatör eller entreprenör som arbetar med Industriella Ethernet-installationer och på jakt efter hjälp, tips eller checklistor? Våra praktiska riktlinjer ger detaljerade beskrivningar för implementering av industriella nätverk. Behöver du 3-D-modeller av dina komponenter så att du kan rita in dem i din applikation? Och exakt porträtterade i ditt eget CAD-format? Varje komponent ligger i vår Onlinekatalog med en direkt koppling till Partserver ( Du kan helt enkelt lägga in din produktspecifikation, CADformat och e-postadress och får då ett snabbt e-postsvar från oss med din bifogade 3-D modell. Du hittar tips och rekommendationer för att välja rätt komponenter och för att dokumentera ditt nät Praktiska råd för montering av koppar- och fiberkablar Hänvisning till gällande normer och föreskrifter i den industriella nätverkssektorn Enkelt nätverksgenomförande, inklusive tips för drift och säkerhet Underhållstips för att förhindra krascher och mycket mer! Fråga din personliga kontakt om dessa praktiska riktlinjer. Handbook A practical guideline Du kan också logga in på webbplatsen portal / weidmueller att visa och ladda ner 3-D-filer. Planning Installation Start-up 466 I katalogen visas endast ett urval av vårt breda sortiment
