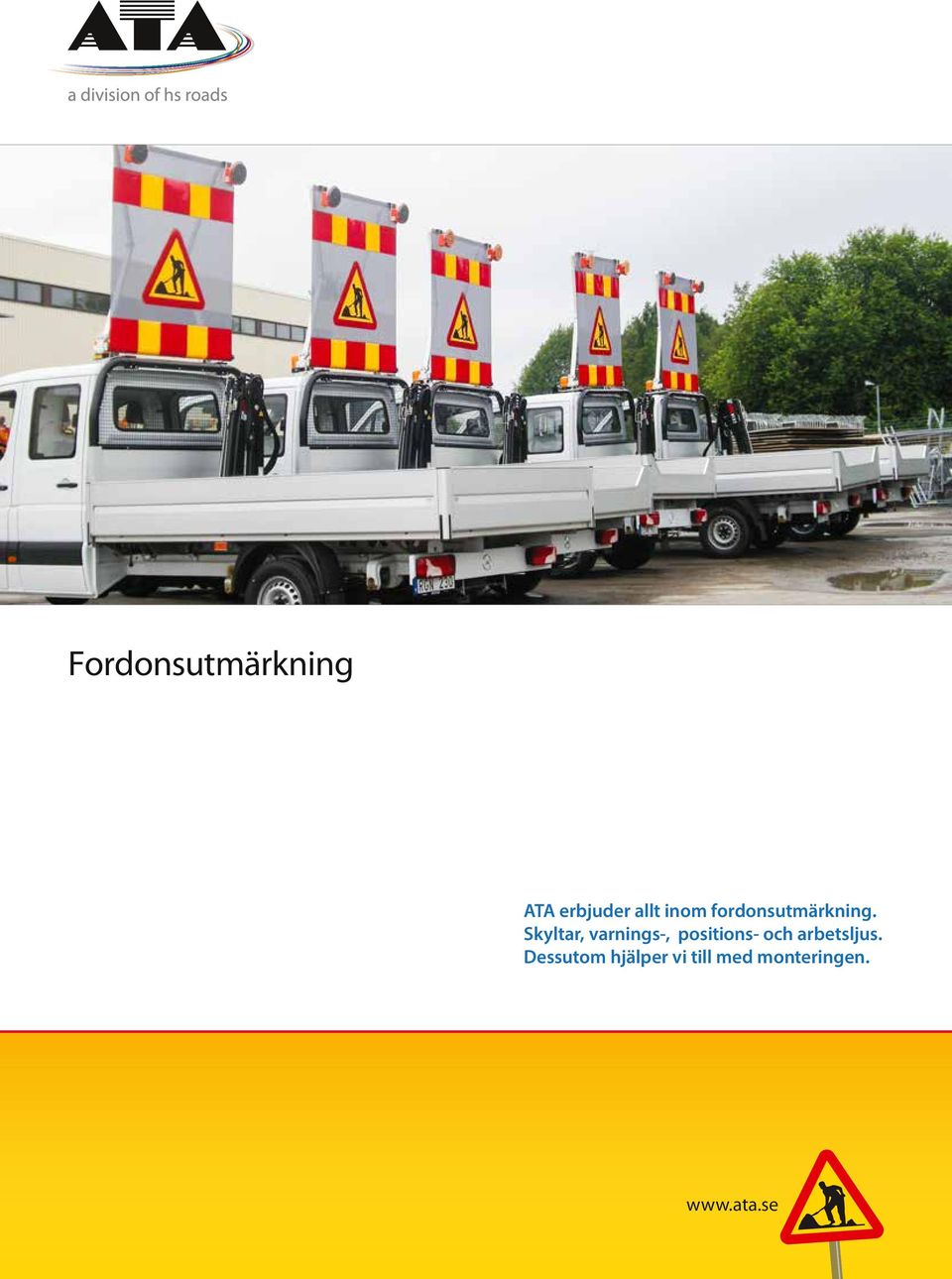

Fordonsutmärkning. ATA erbjuder allt inom fordonsutmärkning. Skyltar, varnings-, positions- och arbetsljus. Dessutom hjälper vi till med monteringen.

Transkript

1 Fordonsutmärkning ATA erbjuder allt inom fordonsutmärkning. Skyltar, varnings-, positions- och arbetsljus. Dessutom hjälper vi till med monteringen.

2 Takskyltar ATA-takskylten är en robust vikbar takskylt i naturanodiserad aluminium. Ett flertal unika lösningar ger produkten en väldigt låg profil och ett förenklat montage på fordonet. Takskylten har justerbara infästningar. Med vårt monteringskit eller takhållarfötter från Thule, båda tillval, kan takskylten fästas direkt i fordonets fästpunkter. Detta innebär att det inte finns något behov av att köpa till takräcken för monteringen. Tillval som blixtljus, ljusramp, arbetsbelysning och LED-blixtljus monteras enkelt på konstruktionen efter kundens behov. Takskylten styrs via knappar på instrumentpanelen, en röd LED-list, som med fördel placeras ovanför hastighetsmätaren, indikerar uppfällt läge. De vattentäta 200 mm lågprofil L8H förvarningsljusen tänds automatiskt i uppfällt läge. Sänkning av ljusstyrkan sker även det automatisk under svaga ljusförhållanden för att undvika bländning. Takskylten tillverkas som enkel eller dubbelsidig med reflexer av fluorescerande Diamond Grade i bredden mm. Höjden på markeringsskärm X2 är 400 mm. Matningsström, 12 V som standard med 24 V som tillval. Låg bygghöjd tack vare montering utan takräcke. 150 mm * mm *Anpassas till fordonets fästpunkter. VMS-takskylt Fullgrafisk VMS-skylt 48x48 pixlar som ger total frihet att programmera och styra önskat skyltbudskap. Systemet erbjuder en driftsäker teknik med överlägsen tydlighet för bilisten. Perfekt utmärkning för t.ex. polis, bärgare och assistansbilar. Tavlan styrs med en trådlös fjärrkontroll med LCD-display för bevakning av aktuellt driftläge. Radiofrekvens 433.X MHz. cig. kontaktladdare ingår. Storlek(HxBxD): 1050x1050x40 mm. Vikt: 40 kg Trådlös handkontroll till VMS-takskylt.

3 Vikarmskassett Det finns många olika modeller av vikarmskassetter: Upp- och nedåtgående, manuella och med eldrift 12/24 Volt. Kassetterna kan monteras på lasthållare, baklämmar till släpvagnar och pickup-bilar. Tack vare den mjuka reflexen är det möjligt att ha budskapet på rulle. Med tillverkning hos ATA Produktion i Sollentuna kan vi tänka fritt vad gäller vikarmskassettens budskap. Vi skissar gärna upp ett skyltkorrektur innan order för att möta just era behov. Med elmotordrift manövreras kassetten och eventuella varningsljus från förarplatsen. Genom den höga placeringen syns budskapet på kassetterna tidigare och bättre även i tät stadstrafik. För att kunna följa Trafikverkets regler om fordonsutmärkning anpassas vikarmskassettens byggmått efter fordonet. Fråga gärna våra säljare om vilken storlek ni behöver. Vi kan även erbjuda montering av kassetten i vår monteringsverkstad. Det går utmärkt att köra ända upp till ca km/h med uppfälld kassett. Två kraftiga aluminiumfästen håller kassetten på plats på lasthållare och andra typer av stativ eller hållare. Snurrfästet är praktiskt då man behöver vrida budskapet i valfri riktning. Tekniska data Modell 3014 Modell 3018 Modell 4020 Bredd 1355 mm 1655 mm 2080 mm Höjd (infälld/utfälld) 250/1900 mm 250/1900 mm 250/1800 mm Djup (utan förvarningsljus) 300 mm 300 mm 200 mm Djup (med förvarningsljus) 400 mm 400 mm 300 mm Budskapsyta 1250x1900 mm 1550x1900 mm 1770x1800 mm Fästen till vikarmskassetter. Takräckeskit Rakt fäste Vinklat fäste L8H LED-ljus används till både vikarmskassetten och takskylten. Röda LED-ljus indikerar att takskylten/vikarmskassetten är i uppfällt läge.

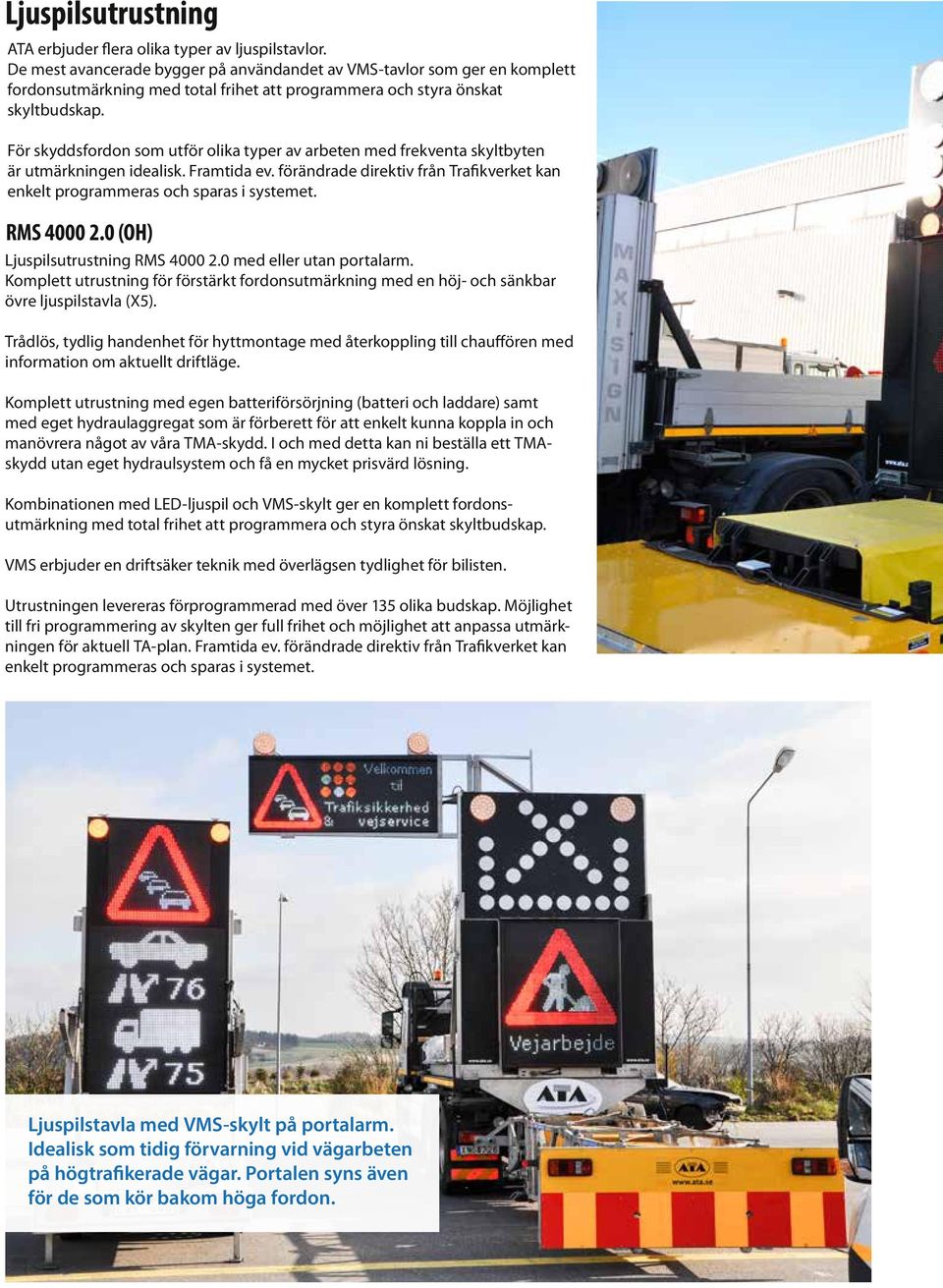

4 Ljuspilsutrustning ATA erbjuder flera olika typer av ljuspilstavlor. De mest avancerade bygger på användandet av VMS-tavlor som ger en komplett fordonsutmärkning med total frihet att programmera och styra önskat skyltbudskap. För skyddsfordon som utför olika typer av arbeten med frekventa skyltbyten är utmärkningen idealisk. Framtida ev. förändrade direktiv från Trafikverket kan enkelt programmeras och sparas i systemet. RMS (OH) Ljuspilsutrustning RMS med eller utan portalarm. Komplett utrustning för förstärkt fordonsutmärkning med en höj- och sänkbar övre ljuspilstavla (X5). Trådlös, tydlig handenhet för hyttmontage med återkoppling till chauffören med information om aktuellt driftläge. Komplett utrustning med egen batteriförsörjning (batteri och laddare) samt med eget hydraulaggregat som är förberett för att enkelt kunna koppla in och manövrera något av våra TMA-skydd. I och med detta kan ni beställa ett TMAskydd utan eget hydraulsystem och få en mycket prisvärd lösning. Kombinationen med LED-ljuspil och VMS-skylt ger en komplett fordonsutmärkning med total frihet att programmera och styra önskat skyltbudskap. VMS erbjuder en driftsäker teknik med överlägsen tydlighet för bilisten. Utrustningen levereras förprogrammerad med över 135 olika budskap. Möjlighet till fri programmering av skylten ger full frihet och möjlighet att anpassa utmärkningen för aktuell TA-plan. Framtida ev. förändrade direktiv från Trafikverket kan enkelt programmeras och sparas i systemet. Ljuspilstavla med VMS-skylt på portalarm. Idealisk som tidig förvarning vid vägarbeten på högtrafikerade vägar. Portalen syns även för de som kör bakom höga fordon.

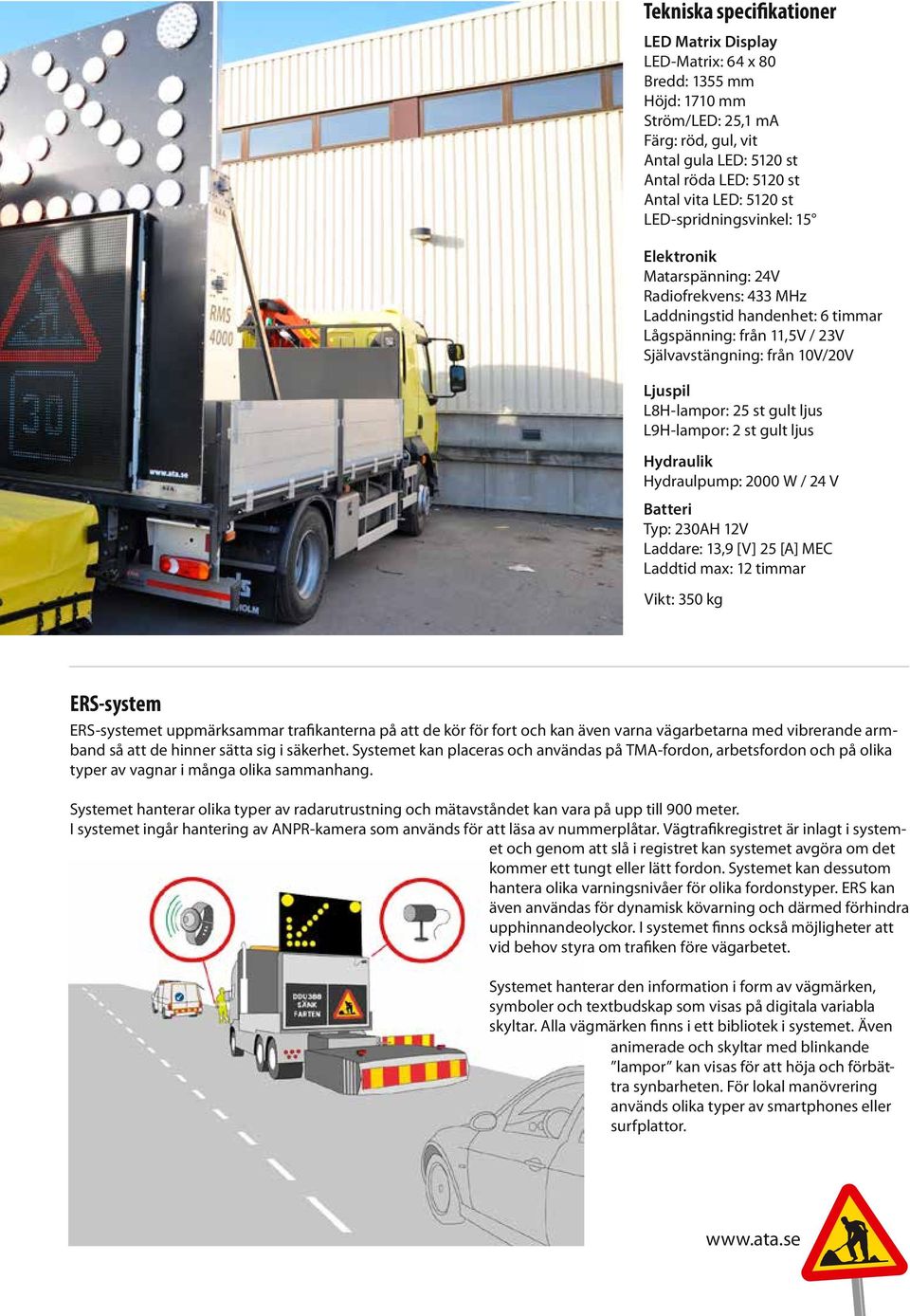

5 Tekniska specifikationer LED Matrix Display LED-Matrix: 64 x 80 Bredd: 1355 mm Höjd: 1710 mm Ström/LED: 25,1 ma Färg: röd, gul, vit Antal gula LED: 5120 st Antal röda LED: 5120 st Antal vita LED: 5120 st LED-spridningsvinkel: 15 Elektronik Matarspänning: 24V Radiofrekvens: 433 MHz Laddningstid handenhet: 6 timmar Lågspänning: från 11,5V / 23V Självavstängning: från 10V/20V Ljuspil L8H-lampor: 25 st gult ljus L9H-lampor: 2 st gult ljus Hydraulik Hydraulpump: 2000 W / 24 V Batteri Typ: 230AH 12V Laddare: 13,9 [V] 25 [A] MEC Laddtid max: 12 timmar Vikt: 350 kg ERS-system ERS-systemet uppmärksammar trafikanterna på att de kör för fort och kan även varna vägarbetarna med vibrerande armband så att de hinner sätta sig i säkerhet. Systemet kan placeras och användas på TMA-fordon, arbetsfordon och på olika typer av vagnar i många olika sammanhang. Systemet hanterar olika typer av radarutrustning och mätavståndet kan vara på upp till 900 meter. I systemet ingår hantering av ANPR-kamera som används för att läsa av nummerplåtar. Vägtrafikregistret är inlagt i systemet och genom att slå i registret kan systemet avgöra om det kommer ett tungt eller lätt fordon. Systemet kan dessutom hantera olika varningsnivåer för olika fordonstyper. ERS kan även användas för dynamisk kövarning och därmed förhindra upphinnandeolyckor. I systemet finns också möjligheter att vid behov styra om trafiken före vägarbetet. Systemet hanterar den information i form av vägmärken, symboler och textbudskap som visas på digitala variabla skyltar. Alla vägmärken finns i ett bibliotek i systemet. Även animerade och skyltar med blinkande lampor kan visas för att höja och förbättra synbarheten. För lokal manövrering används olika typer av smartphones eller surfplattor.

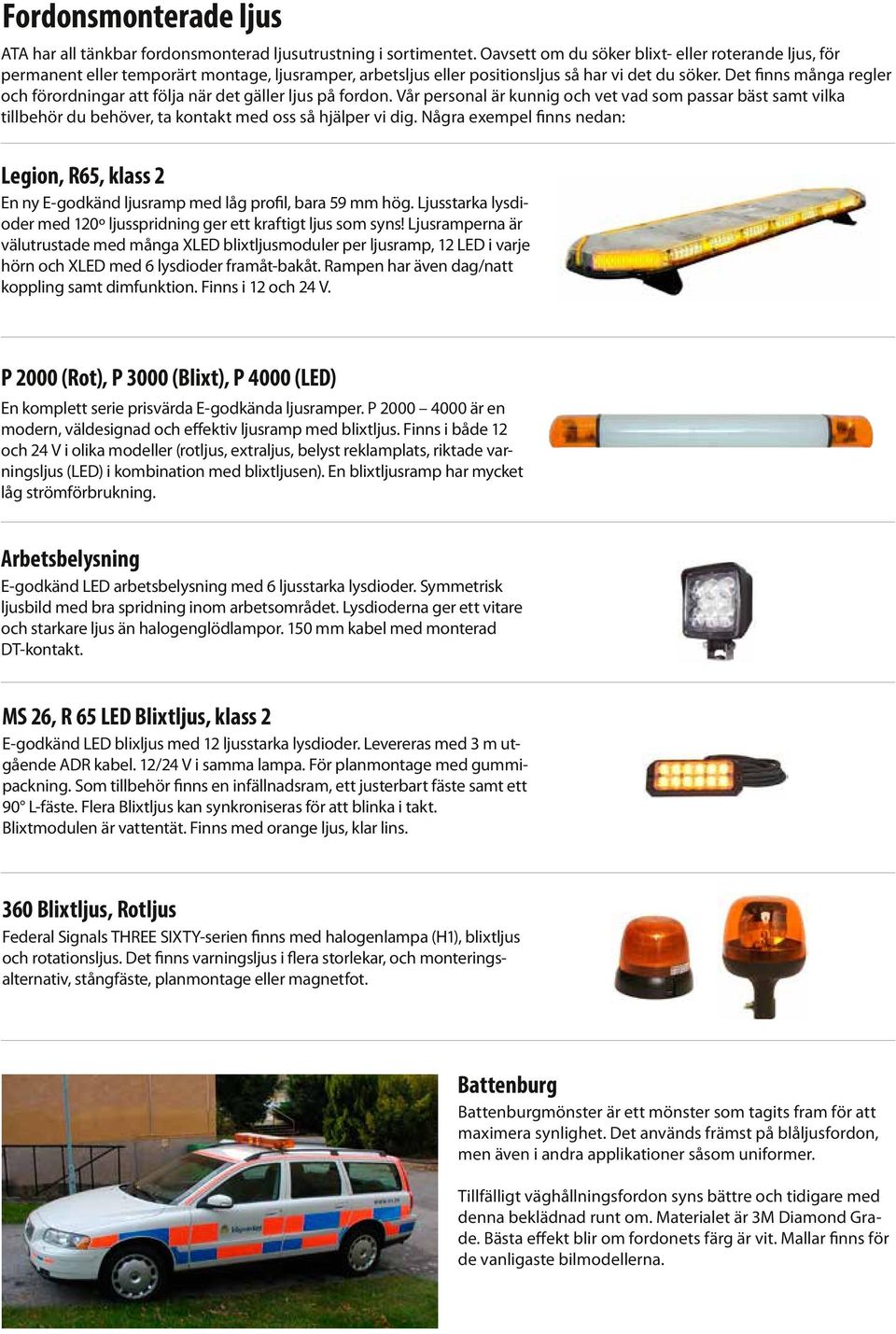

6 Fordonsmonterade ljus ATA har all tänkbar fordonsmonterad ljusutrustning i sortimentet. Oavsett om du söker blixt- eller roterande ljus, för permanent eller temporärt montage, ljusramper, arbetsljus eller positionsljus så har vi det du söker. Det finns många regler och förordningar att följa när det gäller ljus på fordon. Vår personal är kunnig och vet vad som passar bäst samt vilka tillbehör du behöver, ta kontakt med oss så hjälper vi dig. Några exempel finns nedan: Legion, R65, klass 2 En ny E-godkänd ljusramp med låg profil, bara 59 mm hög. Ljusstarka lysdioder med 120º ljusspridning ger ett kraftigt ljus som syns! Ljusramperna är välutrustade med många XLED blixtljusmoduler per ljusramp, 12 LED i varje hörn och XLED med 6 lysdioder framåt-bakåt. Rampen har även dag/natt koppling samt dimfunktion. Finns i 12 och 24 V. P 2000 (Rot), P 3000 (Blixt), P 4000 (LED) En komplett serie prisvärda E-godkända ljusramper. P är en modern, väldesignad och effektiv ljusramp med blixtljus. Finns i både 12 och 24 V i olika modeller (rotljus, extraljus, belyst reklamplats, riktade varningsljus (LED) i kombination med blixtljusen). En blixtljusramp har mycket låg strömförbrukning. Arbetsbelysning E-godkänd LED arbetsbelysning med 6 ljusstarka lysdioder. Symmetrisk ljusbild med bra spridning inom arbetsområdet. Lysdioderna ger ett vitare och starkare ljus än halogenglödlampor. 150 mm kabel med monterad DT-kontakt. MS 26, R 65 LED Blixtljus, klass 2 E-godkänd LED blixljus med 12 ljusstarka lysdioder. Levereras med 3 m utgående ADR kabel. 12/24 V i samma lampa. För planmontage med gummipackning. Som tillbehör finns en infällnadsram, ett justerbart fäste samt ett 90 L-fäste. Flera Blixtljus kan synkroniseras för att blinka i takt. Blixtmodulen är vattentät. Finns med orange ljus, klar lins. 360 Blixtljus, Rotljus Federal Signals THREE SIXTY-serien finns med halogenlampa (H1), blixtljus och rotationsljus. Det finns varningsljus i flera storlekar, och monteringsalternativ, stångfäste, planmontage eller magnetfot. Battenburg Battenburgmönster är ett mönster som tagits fram för att maximera synlighet. Det används främst på blåljusfordon, men även i andra applikationer såsom uniformer. Tillfälligt väghållningsfordon syns bättre och tidigare med denna beklädnad runt om. Materialet är 3M Diamond Grade. Bästa effekt blir om fordonets färg är vit. Mallar finns för de vanligaste bilmodellerna.

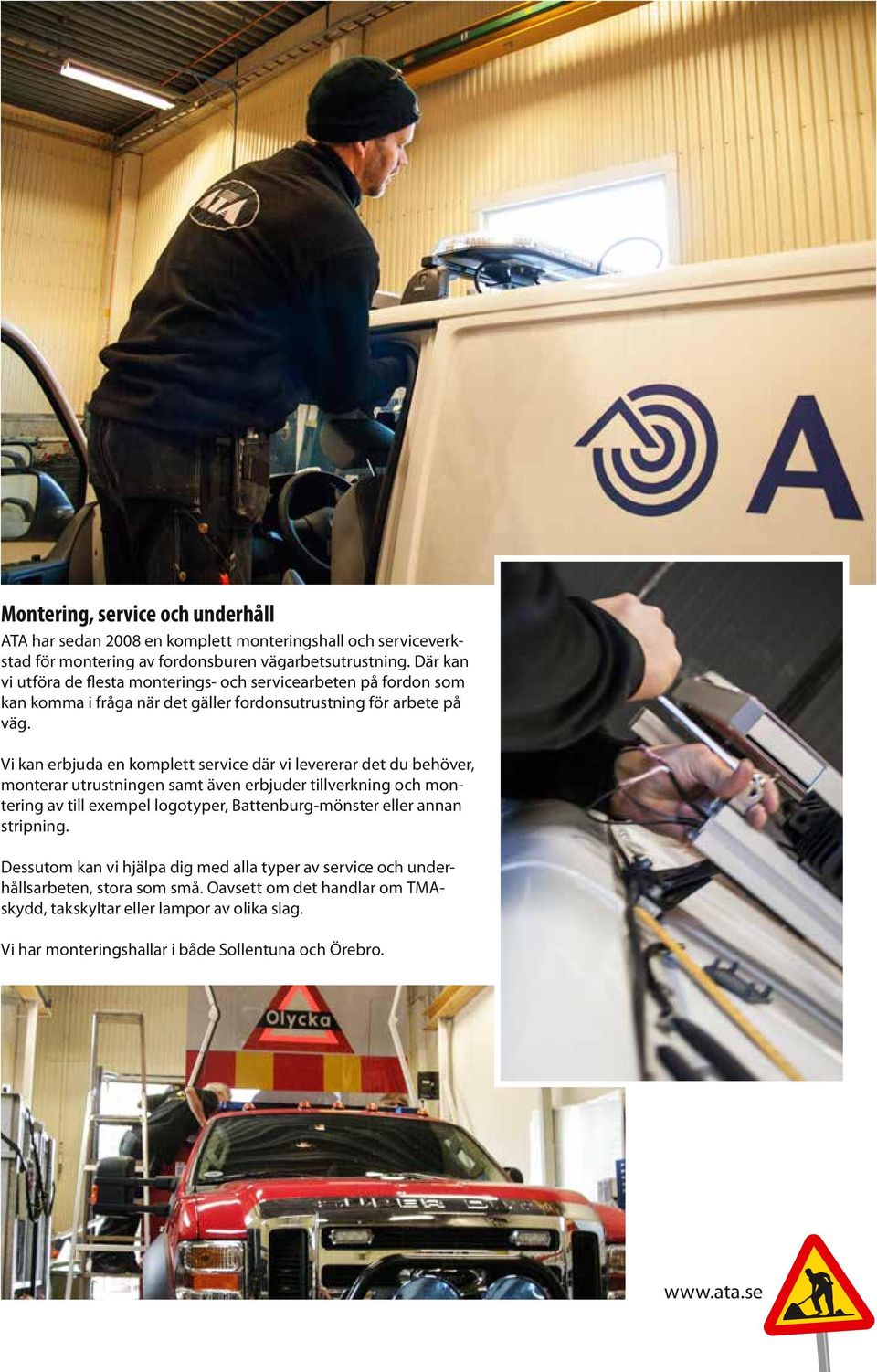

7 Montering, service och underhåll ATA har sedan 2008 en komplett monteringshall och serviceverkstad för montering av fordonsburen vägarbetsutrustning. Där kan vi utföra de flesta monterings- och servicearbeten på fordon som kan komma i fråga när det gäller fordonsutrustning för arbete på väg. Vi kan erbjuda en komplett service där vi levererar det du behöver, monterar utrustningen samt även erbjuder tillverkning och montering av till exempel logotyper, Battenburg-mönster eller annan stripning. Dessutom kan vi hjälpa dig med alla typer av service och underhållsarbeten, stora som små. Oavsett om det handlar om TMAskydd, takskyltar eller lampor av olika slag. Vi har monteringshallar i både Sollentuna och Örebro.

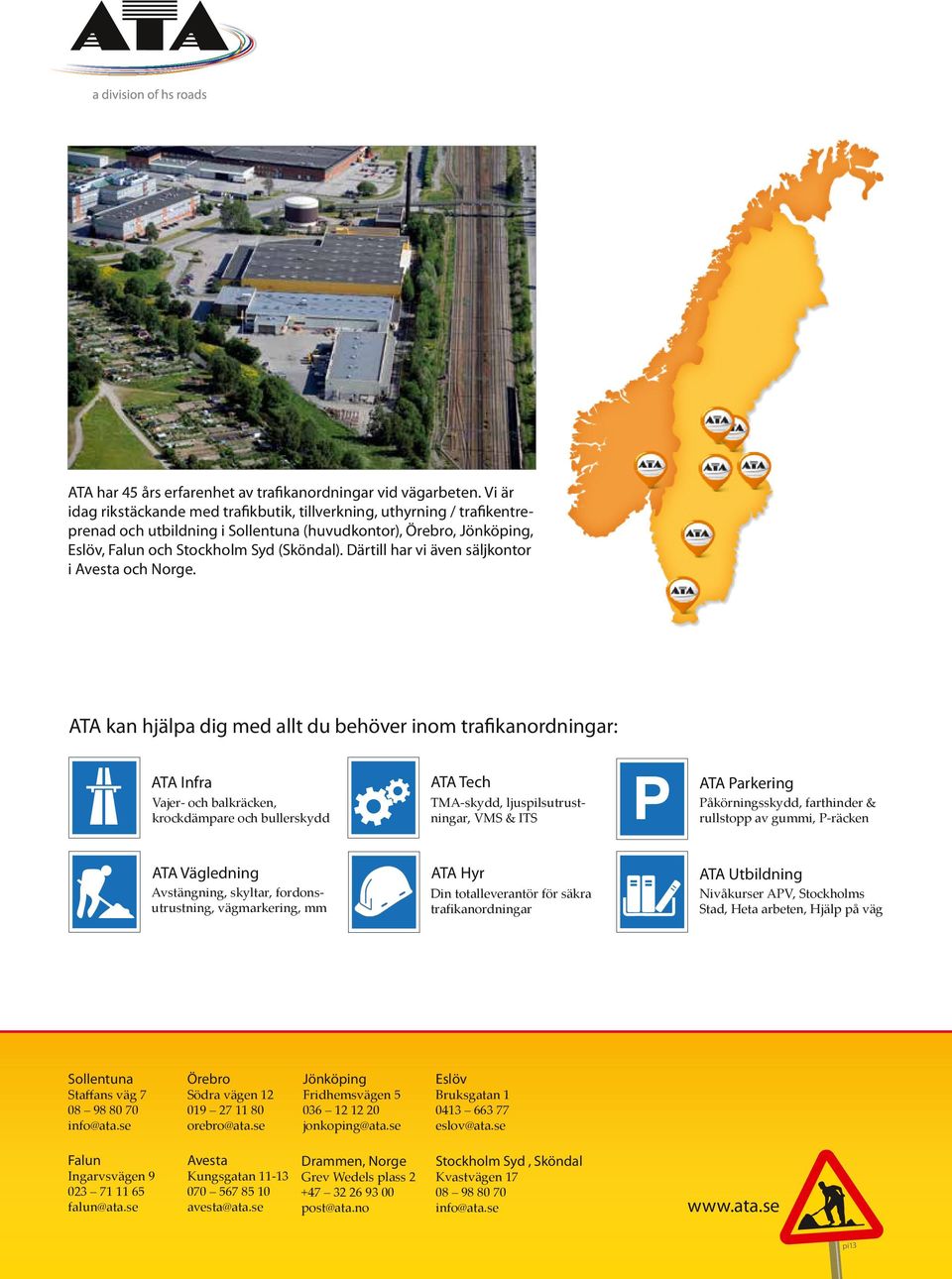

8 ATA har 45 års erfarenhet av trafikanordningar vid vägarbeten. Vi är idag rikstäckande med trafikbutik, tillverkning, uthyrning / trafikentreprenad och utbildning i Sollentuna (huvudkontor), Örebro, Jönköping, Eslöv, Falun och Stockholm Syd (Sköndal). Därtill har vi även säljkontor i Avesta och Norge. ATA kan hjälpa dig med allt du behöver inom trafikanordningar: ATA Infra Vajer- och balkräcken, krockdämpare och bullerskydd ATA Tech TMA-skydd, ljuspilsutrustningar, VMS & ITS P ATA Parkering Påkörningsskydd, farthinder & rullstopp av gummi, P-räcken ATA Vägledning Avstängning, skyltar, fordonsutrustning, vägmarkering, mm ATA Hyr Din totalleverantör för säkra trafikanordningar ATA Utbildning Nivåkurser APV, Stockholms Stad, Heta arbeten, Hjälp på väg Sollentuna Staffans väg info@ata.se Örebro Södra vägen orebro@ata.se Jönköping Fridhemsvägen jonkoping@ata.se Eslöv Bruksgatan eslov@ata.se Falun Ingarvsvägen falun@ata.se Avesta Kungsgatan avesta@ata.se Drammen, Norge Grev Wedels plass post@ata.no Stockholm Syd, Sköndal Kvastvägen info@ata.se pi13
