1 Rörlig Strömmatning HELKAPSLADE STRÖMSKENOR A KAT a-S

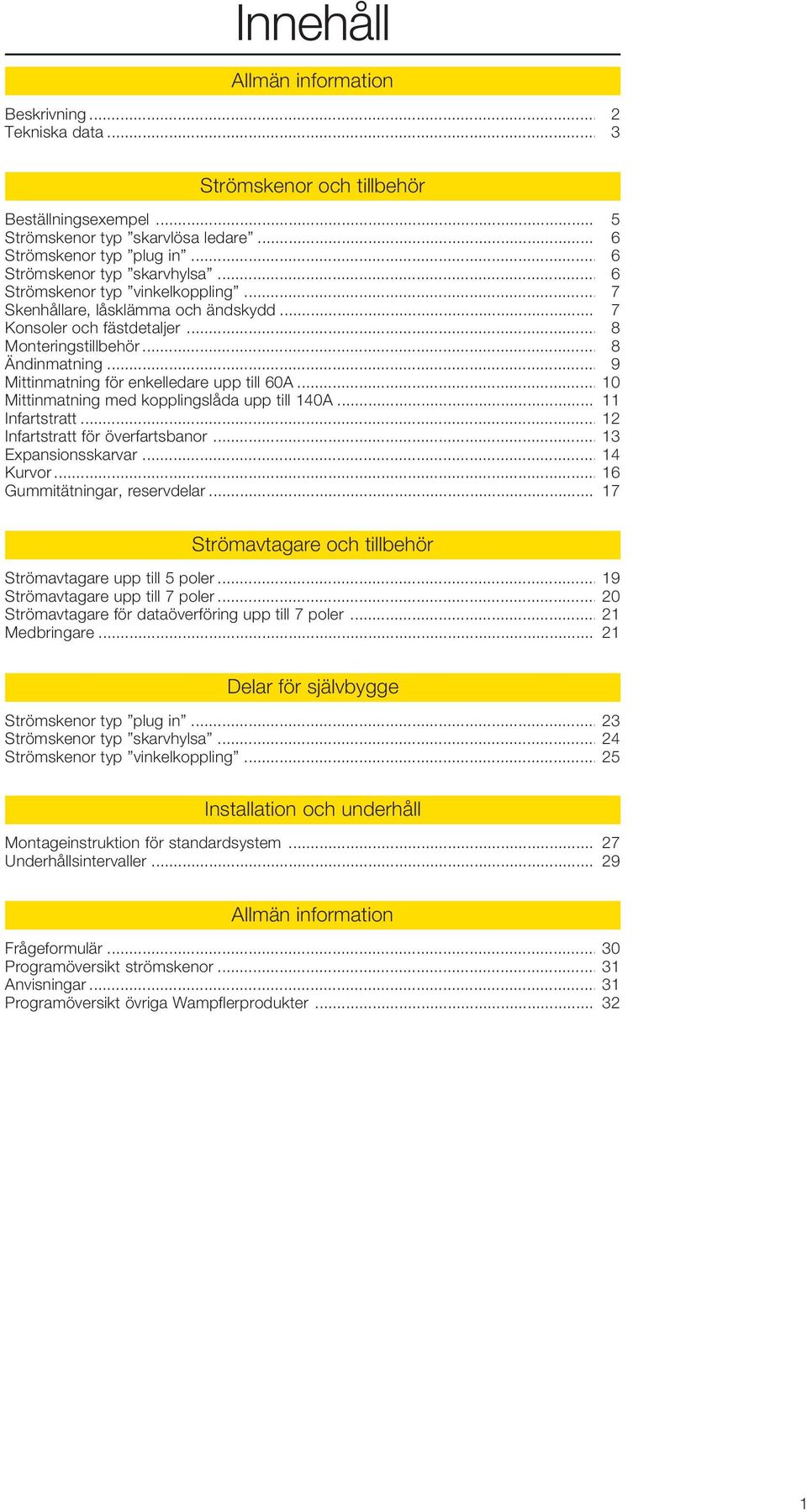

2 Innehåll Allmän information Beskrivning... Tekniska data... Strömskenor och tillbehör Beställningsexempel... 5 Strömskenor typ skarvlösa ledare... 6 Strömskenor typ plug in... 6 Strömskenor typ skarvhylsa... 6 Strömskenor typ vinkelkoppling... 7 Skenhållare, låsklämma och ändskydd... 7 Konsoler och fästdetaljer... 8 Monteringstillbehör... 8 Ändinmatning... 9 Mittinmatning för enkelledare upp till 60A Mittinmatning med kopplingslåda upp till 140A Infartstratt Infartstratt för överfartsbanor Expansionsskarvar Kurvor Gummitätningar, reservdelar Strömavtagare och tillbehör Strömavtagare upp till 5 poler Strömavtagare upp till 7 poler Strömavtagare för dataöverföring upp till 7 poler Medbringare Delar för självbygge Strömskenor typ plug in Strömskenor typ skarvhylsa Strömskenor typ vinkelkoppling Installation och underhåll Montageinstruktion för standardsystem Underhållsintervaller Allmän information Frågeformulär Programöversikt strömskenor Anvisningar Programöversikt övriga Wampflerprodukter

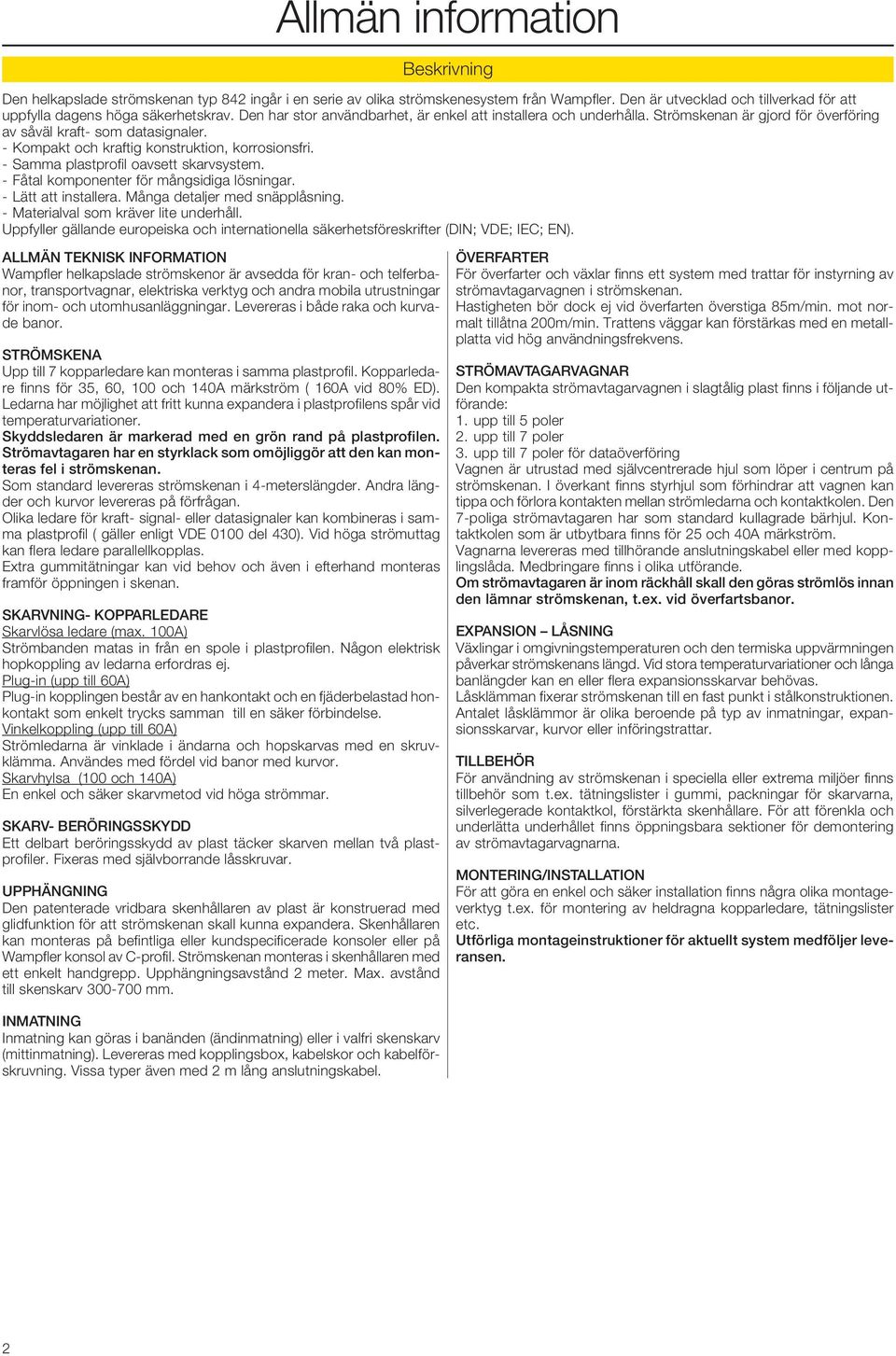

3 Allmän information Beskrivning Den helkapslade strömskenan typ 842 ingår i en serie av olika strömskenesystem från Wampfler. Den är utvecklad och tillverkad för att uppfylla dagens höga säkerhetskrav. Den har stor användbarhet, är enkel att installera och underhålla. Strömskenan är gjord för överföring av såväl kraft- som datasignaler. - Kompakt och kraftig konstruktion, korrosionsfri. - Samma plastprofil oavsett skarvsystem. - Fåtal komponenter för mångsidiga lösningar. - Lätt att installera. Många detaljer med snäpplåsning. - Materialval som kräver lite underhåll. Uppfyller gällande europeiska och internationella säkerhetsföreskrifter (DIN; VDE; IEC; EN). ALLMÄN TEKNISK INFORMATION Wampfler helkapslade strömskenor är avsedda för kran- och telferbanor, transportvagnar, elektriska verktyg och andra mobila utrustningar för inom- och utomhusanläggningar. Levereras i både raka och kurvade banor. STRÖMSKENA Upp till 7 kopparledare kan monteras i samma plastprofil. Kopparledare finns för 35, 60, 100 och 140A märkström ( 160A vid 80% ED). Ledarna har möjlighet att fritt kunna expandera i plastprofilens spår vid temperaturvariationer. Skyddsledaren är markerad med en grön rand på plastprofilen. Strömavtagaren har en styrklack som omöjliggör att den kan monteras fel i strömskenan. Som standard levereras strömskenan i 4-meterslängder. Andra längder och kurvor levereras på förfrågan. Olika ledare för kraft- signal- eller datasignaler kan kombineras i samma plastprofil ( gäller enligt VDE 0100 del 430). Vid höga strömuttag kan flera ledare parallellkopplas. Extra gummitätningar kan vid behov och även i efterhand monteras framför öppningen i skenan. SKARVNING- KOPPARLEDARE Skarvlösa ledare (max. 100A) Strömbanden matas in från en spole i plastprofilen. Någon elektrisk hopkoppling av ledarna erfordras ej. Plug-in (upp till 60A) Plug-in kopplingen består av en hankontakt och en fjäderbelastad honkontakt som enkelt trycks samman till en säker förbindelse. Vinkelkoppling (upp till 60A) Strömledarna är vinklade i ändarna och hopskarvas med en skruvklämma. Användes med fördel vid banor med kurvor. Skarvhylsa (100 och 140A) En enkel och säker skarvmetod vid höga strömmar. SKARV- BERÖRINGSSKYDD Ett delbart beröringsskydd av plast täcker skarven mellan två plastprofiler. Fixeras med självborrande låsskruvar. UPPHÄNGNING Den patenterade vridbara skenhållaren av plast är konstruerad med glidfunktion för att strömskenan skall kunna expandera. Skenhållaren kan monteras på befintliga eller kundspecificerade konsoler eller på Wampfler konsol av C-profil. Strömskenan monteras i skenhållaren med ett enkelt handgrepp. Upphängningsavstånd 2 meter. Max. avstånd till skenskarv mm. INMATNING Inmatning kan göras i banänden (ändinmatning) eller i valfri skenskarv (mittinmatning). Levereras med kopplingsbox, kabelskor och kabelförskruvning. Vissa typer även med 2 m lång anslutningskabel. ÖVERFARTER För överfarter och växlar finns ett system med trattar för instyrning av strömavtagarvagnen i strömskenan. Hastigheten bör dock ej vid överfarten överstiga 85m/min. mot normalt tillåtna 200m/min. Trattens väggar kan förstärkas med en metallplatta vid hög användningsfrekvens. STRÖMAVTAGARVAGNAR Den kompakta strömavtagarvagnen i slagtålig plast finns i följande utförande: 1. upp till 5 poler 2. upp till 7 poler 3. upp till 7 poler för dataöverföring Vagnen är utrustad med självcentrerade hjul som löper i centrum på strömskenan. I överkant finns styrhjul som förhindrar att vagnen kan tippa och förlora kontakten mellan strömledarna och kontaktkolen. Den 7-poliga strömavtagaren har som standard kullagrade bärhjul. Kontaktkolen som är utbytbara finns för 25 och 40A märkström. Vagnarna levereras med tillhörande anslutningskabel eller med kopplingslåda. Medbringare finns i olika utförande. Om strömavtagaren är inom räckhåll skall den göras strömlös innan den lämnar strömskenan, t.ex. vid överfartsbanor. EXPANSION LÅSNING Växlingar i omgivningstemperaturen och den termiska uppvärmningen påverkar strömskenans längd. Vid stora temperaturvariationer och långa banlängder kan en eller flera expansionsskarvar behövas. Låsklämman fixerar strömskenan till en fast punkt i stålkonstruktionen. Antalet låsklämmor är olika beroende på typ av inmatningar, expansionsskarvar, kurvor eller införingstrattar. TILLBEHÖR För användning av strömskenan i speciella eller extrema miljöer finns tillbehör som t.ex. tätningslister i gummi, packningar för skarvarna, silverlegerade kontaktkol, förstärkta skenhållare. För att förenkla och underlätta underhållet finns öppningsbara sektioner för demontering av strömavtagarvagnarna. MONTERING/INSTALLATION För att göra en enkel och säker installation finns några olika montageverktyg t.ex. för montering av heldragna kopparledare, tätningslister etc. Utförliga montageinstruktioner för aktuellt system medföljer leveransen. 2

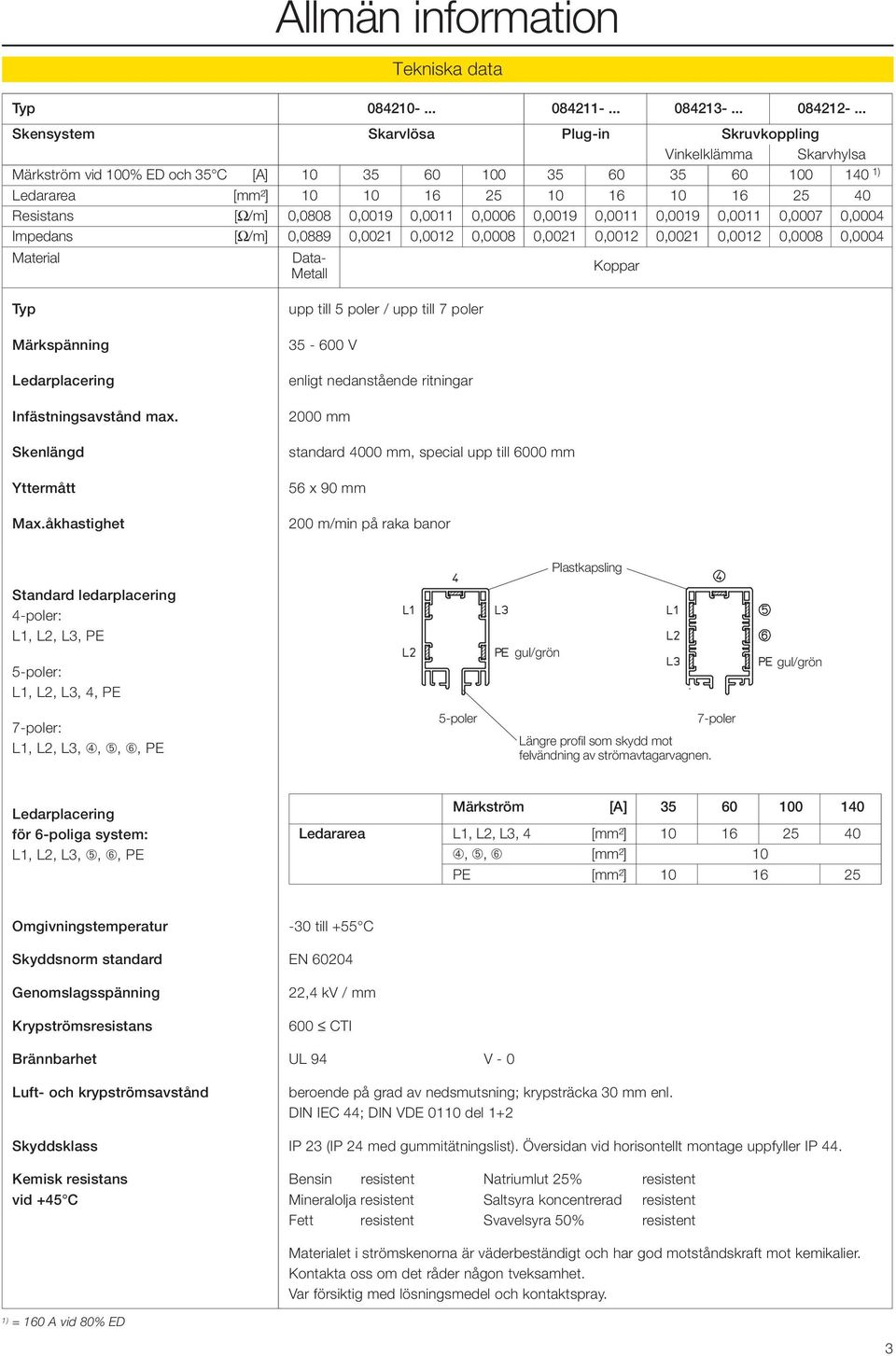

4 Allmän information Tekniska data Typ Skensystem Skarvlösa Plug-in Skruvkoppling Vinkelklämma Skarvhylsa Märkström vid 100% ED och 35 C [A] ) Ledararea [mm²] Resistans [W/m] 0,0808 0,0019 0,0011 0,0006 0,0019 0,0011 0,0019 0,0011 0,0007 0,0004 Impedans [W/m] 0,0889 0,0021 0,0012 0,0008 0,0021 0,0012 0,0021 0,0012 0,0008 0,0004 Material Data- Metall Koppar Typ Märkspänning Ledarplacering Infästningsavstånd max. Skenlängd Yttermått Max.åkhastighet upp till 5 poler / upp till 7 poler V enligt nedanstående ritningar 2000 mm standard 4000 mm, special upp till 6000 mm 56 x 90 mm 200 m/min på raka banor Standard ledarplacering 4-poler: L1, L2, L3, PE 5-poler: L1, L2, L3, 4, PE 7-poler: L1, L2, L3, ➃, ➄, ➅, PE 5-poler gul/grön Plastkapsling 7-poler Längre profil som skydd mot felvändning av strömavtagarvagnen. gul/grön Ledarplacering för 6-poliga system: L1, L2, L3, ➄, ➅, PE Märkström [A] Ledararea L1, L2, L3, 4 [mm²] ➃, ➄, ➅ [mm²] 10 PE [mm²] Omgivningstemperatur -30 till +55 C Skyddsnorm standard EN Genomslagsspänning Krypströmsresistans 22,4 kv / mm 600 CTI Brännbarhet UL 94 V - 0 Luft- och krypströmsavstånd beroende på grad av nedsmutsning; krypsträcka 30 mm enl. DIN IEC 44; DIN VDE 0110 del 1+2 Skyddsklass IP 23 (IP 24 med gummitätningslist). Översidan vid horisontellt montage uppfyller IP 44. Kemisk resistans Bensin resistent Natriumlut 25% resistent vid +45 C Mineralolja resistent Saltsyra koncentrerad resistent Fett resistent Svavelsyra 50% resistent 1) = 160 A vid 80% ED Materialet i strömskenorna är väderbeständigt och har god motståndskraft mot kemikalier. Kontakta oss om det råder någon tveksamhet. Var försiktig med lösningsmedel och kontaktspray. 3

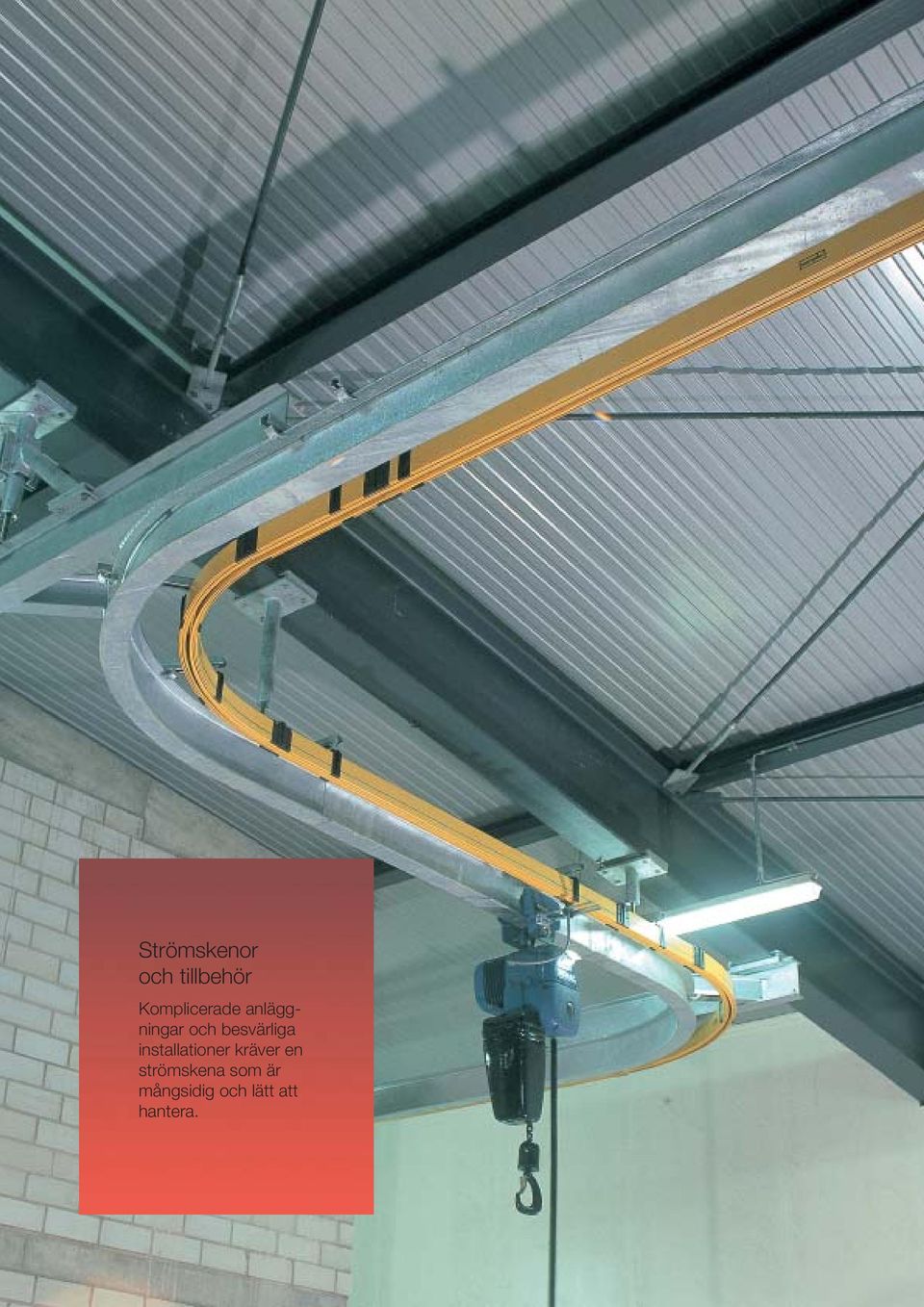

5 Strömskenor och tillbehör Komplicerade anläggningar och besvärliga installationer kräver en strömskena som är mångsidig och lätt att hantera.

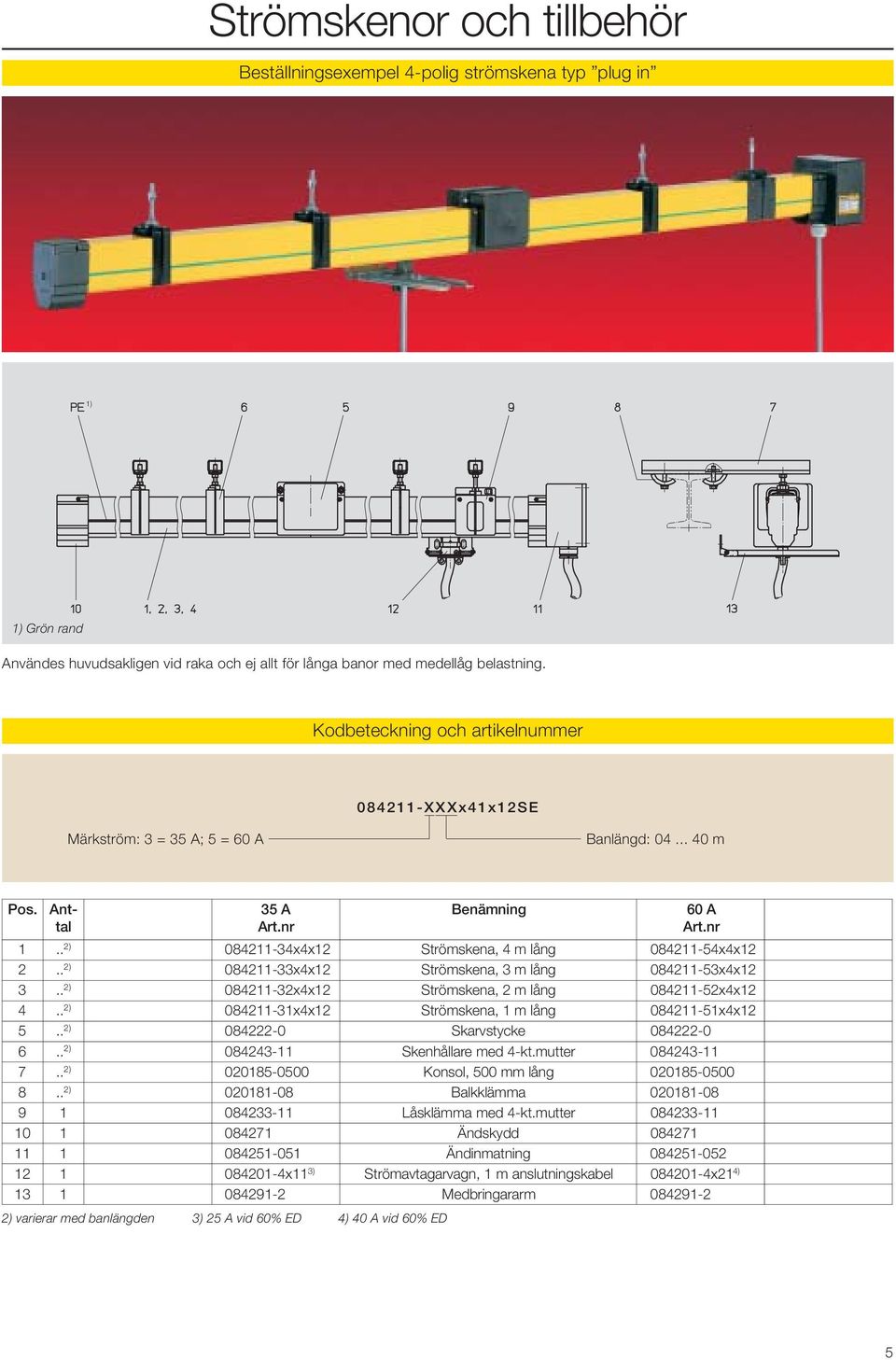

6 Strömskenor och tillbehör Beställningsexempel 4-polig strömskena typ plug in 1) 1) Grön rand Användes huvudsakligen vid raka och ej allt för långa banor med medellåg belastning. Kodbeteckning och artikelnummer XXXx41x12SE Märkström: 3 = 35 A; 5 = 60 A Banlängd: m Pos. Ant- 35 A Benämning 60 A tal Art.nr Art.nr 1.. 2) x4x12 Strömskena, 4 m lång x4x ) x4x12 Strömskena, 3 m lång x4x ) x4x12 Strömskena, 2 m lång x4x ) x4x12 Strömskena, 1 m lång x4x ) Skarvstycke ) Skenhållare med 4-kt.mutter ) Konsol, 500 mm lång ) Balkklämma Låsklämma med 4-kt.mutter Ändskydd Ändinmatning x11 3) Strömavtagarvagn, 1 m anslutningskabel x21 4) Medbringararm ) varierar med banlängden 3) 25 A vid 60% ED 4) 40 A vid 60% ED 5

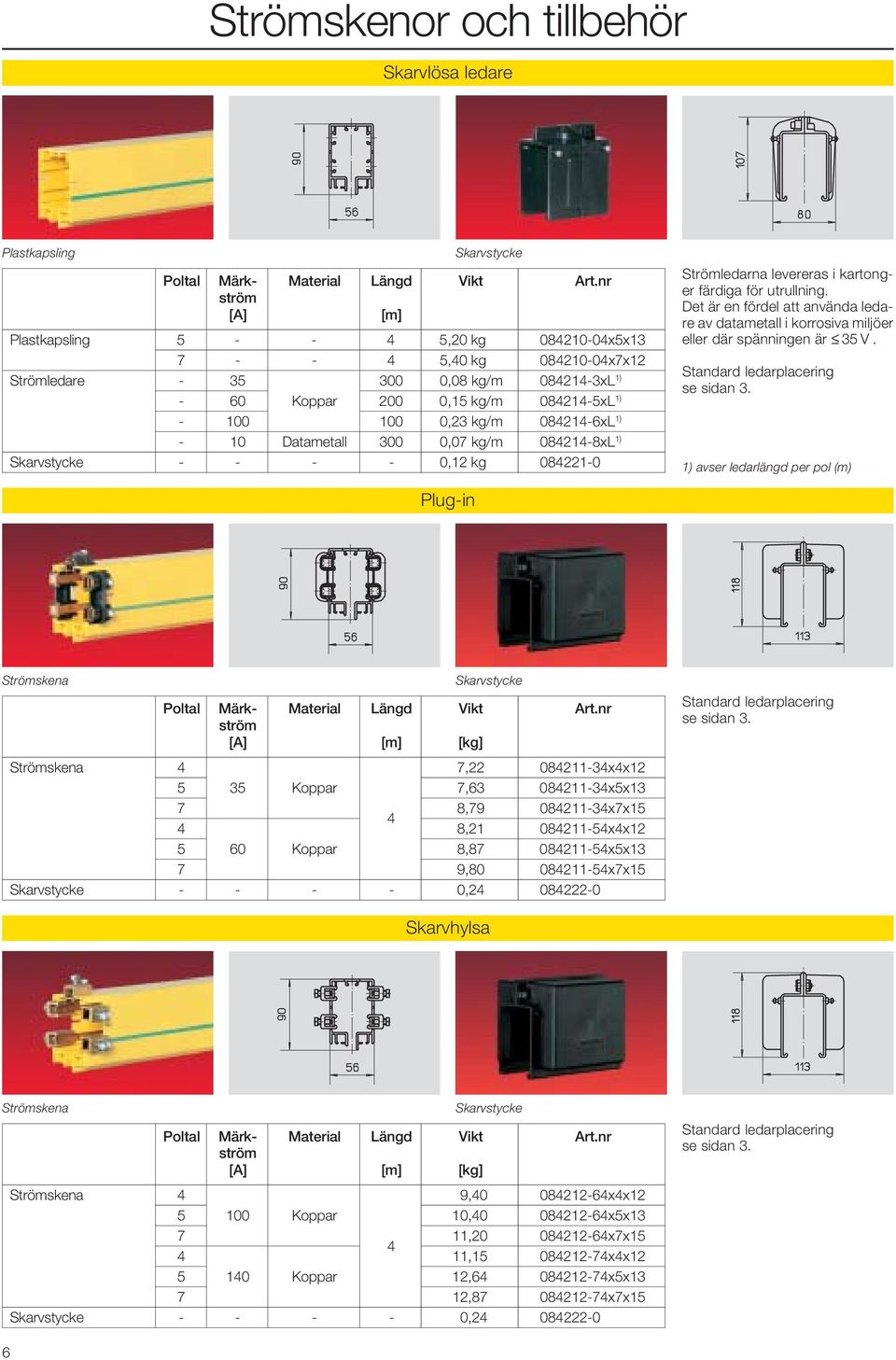

7 Strömskenor och tillbehör Skarvlösa ledare Plastkapsling Skarvstycke Poltal Märk- Material Längd Vikt Art.nr ström [A] [m] Plastkapsling ,20 kg x5x ,40 kg x7x12 Strömledare ,08 kg/m xL 1) - 60 Koppar 200 0,15 kg/m xL 1) ,23 kg/m xL 1) - 10 Datametall 300 0,07 kg/m xL 1) Skarvstycke ,12 kg Strömledarna levereras i kartonger färdiga för utrullning. Det är en fördel att använda ledare av datametall i korrosiva miljöer eller där spänningen är 35 V. Standard ledarplacering se sidan 3. 1) avser ledarlängd per pol (m) Plug-in Strömskena Skarvstycke Poltal Märk- Material Längd Vikt Art.nr ström [A] [m] [kg] Strömskena 4 7, x4x Koppar 7, x5x13 7 8, x7x , x4x Koppar 8, x5x13 7 9, x7x15 Skarvstycke , Standard ledarplacering se sidan 3. Skarvhylsa Strömskena Skarvstycke Poltal Märk- Material Längd Vikt Art.nr ström [A] [m] [kg] Strömskena 4 9, x4x Koppar 10, x5x , x7x , x4x Koppar 12, x5x , x7x15 Skarvstycke , Standard ledarplacering se sidan 3. 6

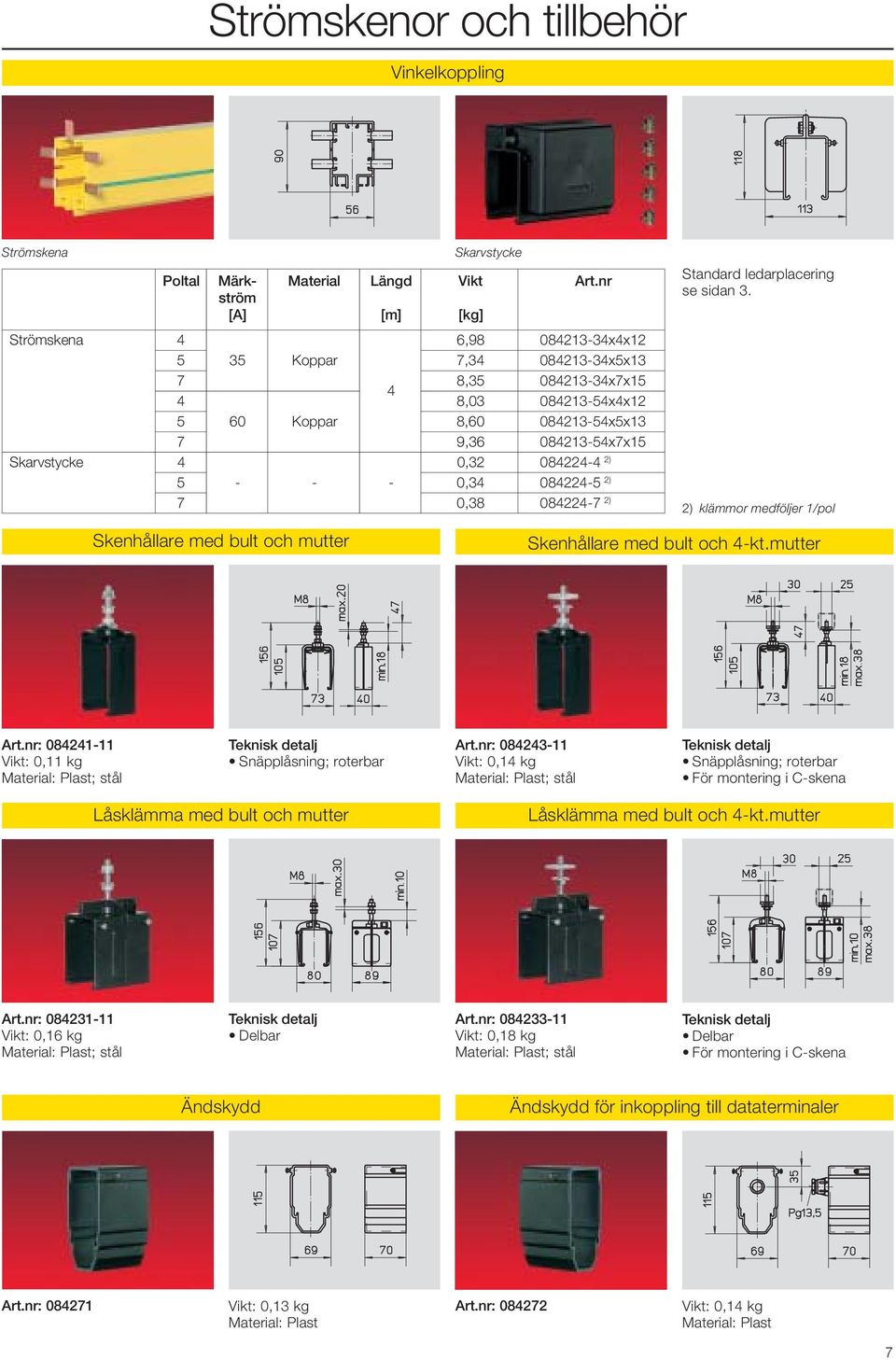

8 Strömskenor och tillbehör Vinkelkoppling Strömskena Skarvstycke Poltal Märk- Material Längd Vikt Art.nr ström [A] [m] [kg] Strömskena 4 6, x4x Koppar 7, x5x13 7 8, x7x , x4x Koppar 8, x5x13 7 9, x7x15 Skarvstycke 4 0, ) , ) 7 0, ) Standard ledarplacering se sidan 3. 2) klämmor medföljer 1/pol Skenhållare med bult och mutter Skenhållare med bult och 4-kt.mutter Art.nr: Vikt: 0,11 kg Material: Plast; stål Teknisk detalj Snäpplåsning; roterbar Art.nr: Vikt: 0,14 kg Material: Plast; stål Teknisk detalj Snäpplåsning; roterbar För montering i C-skena Låsklämma med bult och mutter Låsklämma med bult och 4-kt.mutter Art.nr: Vikt: 0,16 kg Material: Plast; stål Teknisk detalj Delbar Art.nr: Vikt: 0,18 kg Material: Plast; stål Teknisk detalj Delbar För montering i C-skena Ändskydd Ändskydd för inkoppling till dataterminaler Art.nr: Vikt: 0,13 kg Material: Plast Art.nr: Vikt: 0,14 kg Material: Plast 7

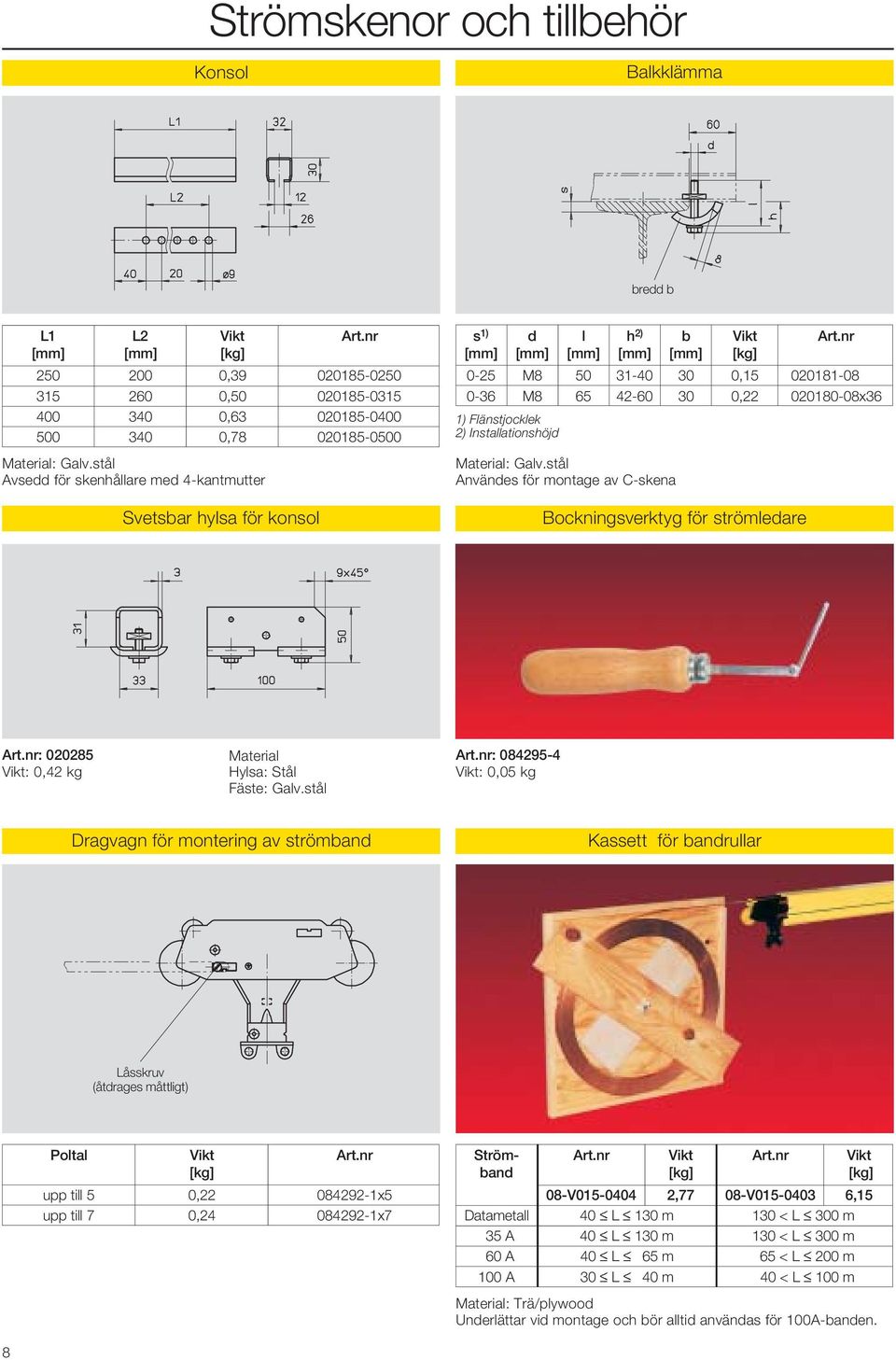

9 Strömskenor och tillbehör Konsol Balkklämma bredd b L1 L2 Vikt Art.nr [mm] [mm] [kg] , , , , Material: Galv.stål Avsedd för skenhållare med 4-kantmutter Svetsbar hylsa för konsol s 1) d l h 2) b Vikt Art.nr [mm] [mm] [mm] [mm] [mm] [kg] 0-25 M , M , x36 1) Flänstjocklek 2) Installationshöjd Material: Galv.stål Användes för montage av C-skena Bockningsverktyg för strömledare Art.nr: Vikt: 0,42 kg Material Hylsa: Stål Fäste: Galv.stål Art.nr: Vikt: 0,05 kg Dragvagn för montering av strömband Kassett för bandrullar Låsskruv (åtdrages måttligt) Poltal Vikt Art.nr [kg] upp till 5 0, x5 upp till 7 0, x7 Ström- Art.nr Vikt Art.nr Vikt band [kg] [kg] 08-V ,77 08-V ,15 Datametall 40 L 130 m 130 < L 300 m 35 A 40 L 130 m 130 < L 300 m 60 A 40 L 65 m 65 < L 200 m 100 A 30 L 40 m 40 < L 100 m Material: Trä/plywood Underlättar vid montage och bör alltid användas för 100A-banden. 8

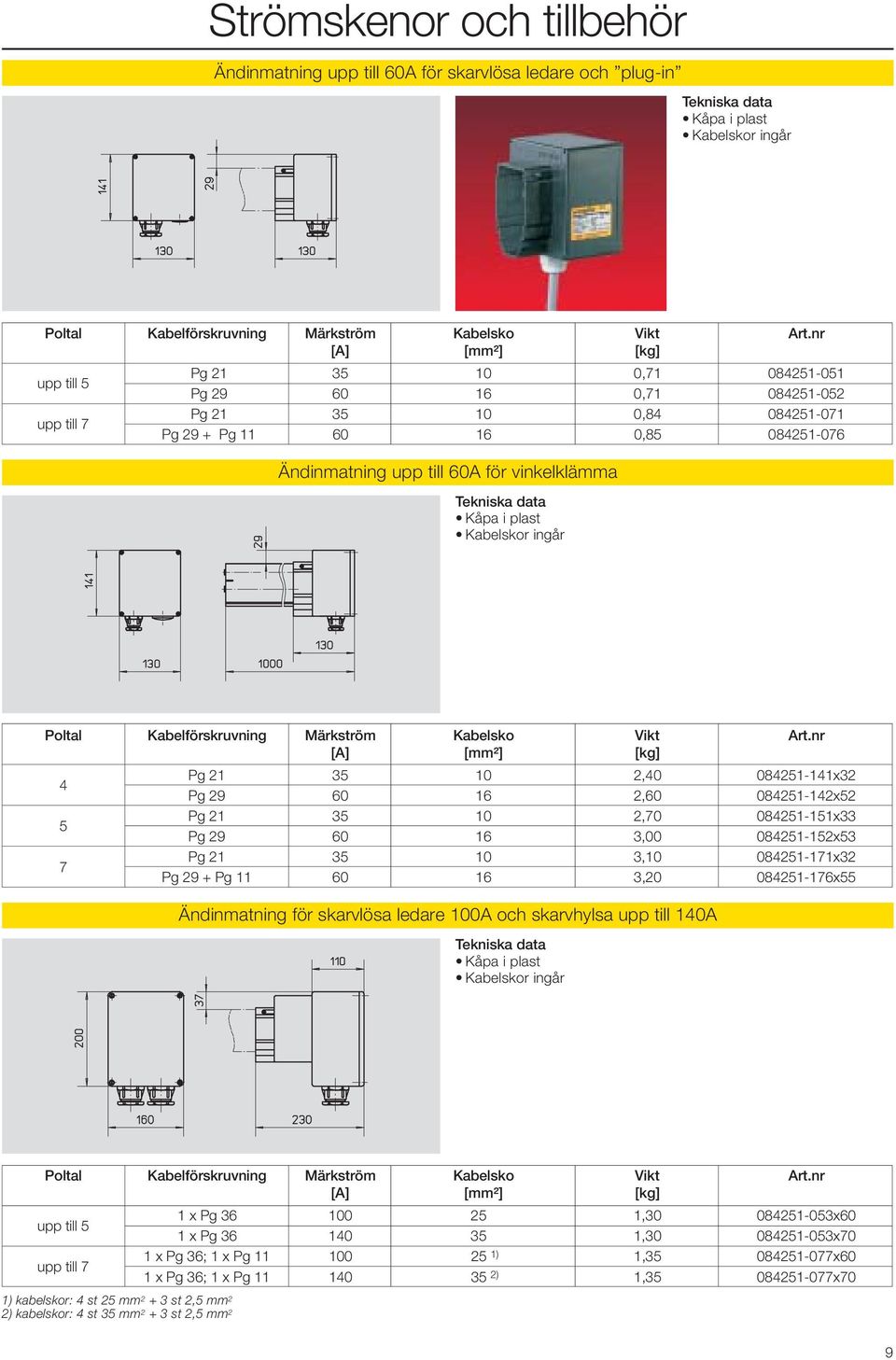

10 Strömskenor och tillbehör Ändinmatning upp till 60A för skarvlösa ledare och plug-in Tekniska data Kåpa i plast Kabelskor ingår Poltal Kabelförskruvning Märkström Kabelsko Vikt Art.nr [A] [mm²] [kg] upp till 5 upp till 7 Pg , Pg , Pg , Pg 29 + Pg , Ändinmatning upp till 60A för vinkelklämma Tekniska data Kåpa i plast Kabelskor ingår Poltal Kabelförskruvning Märkström Kabelsko Vikt Art.nr [A] [mm²] [kg] Pg , x32 Pg , x52 Pg , x33 Pg , x53 Pg , x32 Pg 29 + Pg , x55 Ändinmatning för skarvlösa ledare 100A och skarvhylsa upp till 140A Tekniska data Kåpa i plast Kabelskor ingår Poltal Kabelförskruvning Märkström Kabelsko Vikt Art.nr [A] [mm²] [kg] upp till 5 upp till 7 1 x Pg , x60 1 x Pg , x70 1 x Pg 36; 1 x Pg ) 1, x60 1 x Pg 36; 1 x Pg ) 1, x70 1) kabelskor: 4 st 25 mm st 2,5 mm 2 2) kabelskor: 4 st 35 mm st 2,5 mm 2 9

11 Strömskenor och tillbehör Mittinmatning med enkelledare upp till 60A 4/5-poler anslutningslåda Tekniska data Kåpa i plast Kablar längd 2 m ingår Dubbla anslutningslådor för 7-poliga system 7-poler anslutningslåda anslutningslåda System med Skarvlösa ledare Pol- Märk- Anslutn.låda Anslutn.låda Vikt Art.nr tal ström Kraft Signal [A] [Ant.] L [m] [mm 2 ] [Ant.] L [m] [mm 2 ] [kg] , x52 upp till , x ,5 4, x55 System med Plug-in System med Vinkelkoppling Pol- Märk- Anslutn.låda Anslutn.låda Vikt Art.nr tal ström Kraft Signal [A] [Ant.] L [m] [mm 2 ] [Ant.] L [m] [mm 2 ] [kg] , x , x ,5 5, x , x , x ,5 5, x55 Pol- Märk- Anslutn.låda Anslutn.låda Vikt Art.nr tal ström Kraft Signal [A] [Ant.] L [m] [mm 2 ] [Ant.] L [m] [mm 2 ] [kg] ,5 5, x ,5 5, x55 Mittinmatning Vinkelkoppling Pol- Märk- Anslutn.låda Anslutn.låda Vikt Art.nr tal ström Kraft Signal [A] [Ant.] L [m] [mm 2 ] [Ant.] L [m] [mm 2 ] [kg] 4 upp till , x , x50 Inkopplas utan kopplingsstycke L = kabellängd 10

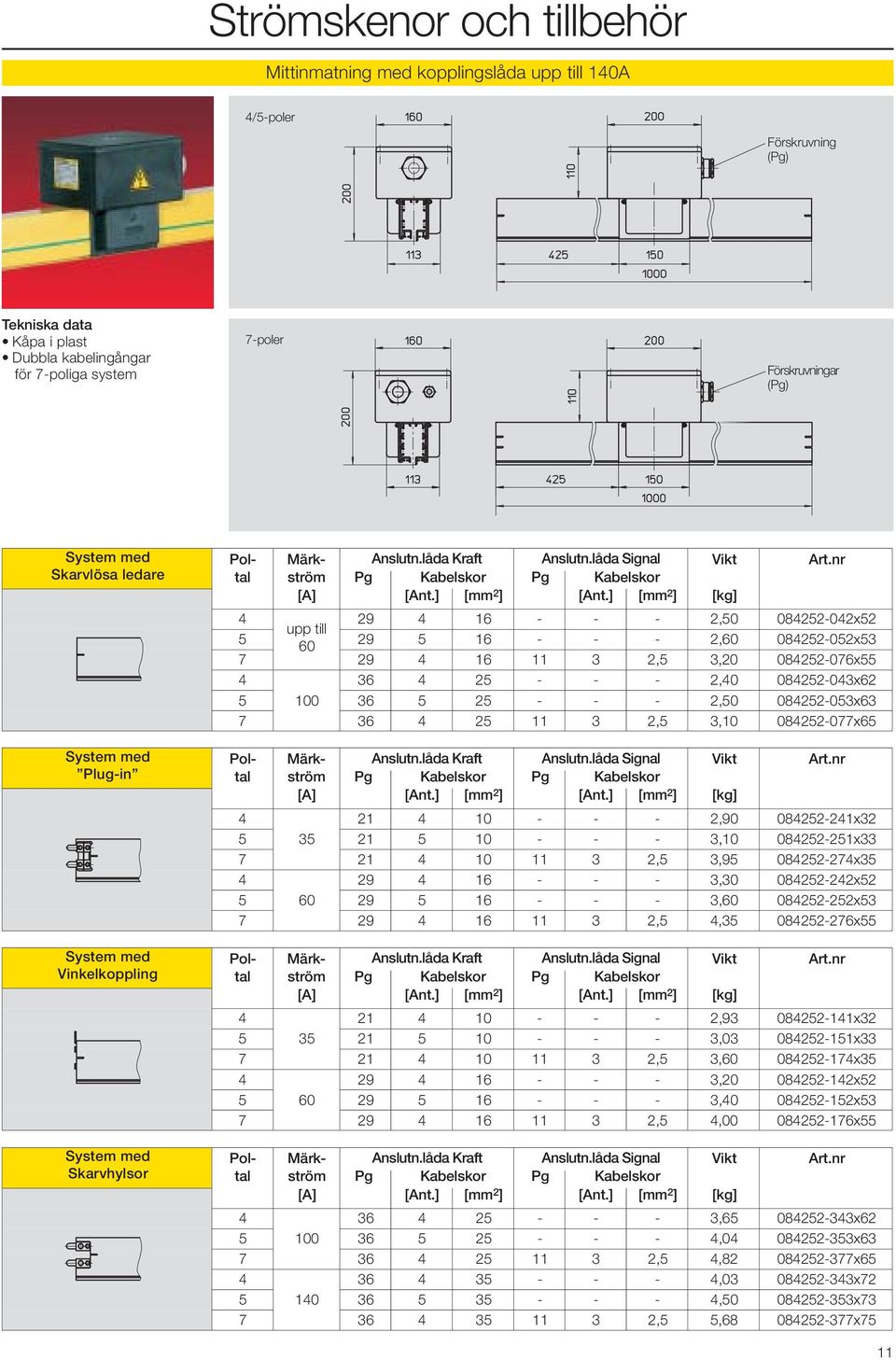

12 Strömskenor och tillbehör Mittinmatning med kopplingslåda upp till 140A 4/5-poler Förskruvning (Pg) Tekniska data Kåpa i plast Dubbla kabelingångar för 7-poliga system 7-poler Förskruvningar (Pg) System med Skarvlösa ledare System med Plug-in System med Vinkelkoppling System med Skarvhylsor Pol- Märk- Anslutn.låda Kraft Anslutn.låda Signal Vikt Art.nr tal ström Pg Kabelskor Pg Kabelskor [A] [Ant.] [mm 2 ] [Ant.] [mm 2 ] [kg] , x52 upp till , x ,5 3, x , x , x ,5 3, x65 Pol- Märk- Anslutn.låda Kraft Anslutn.låda Signal Vikt Art.nr tal ström Pg Kabelskor Pg Kabelskor [A] [Ant.] [mm 2 ] [Ant.] [mm 2 ] [kg] , x , x ,5 3, x , x , x ,5 4, x55 Pol- Märk- Anslutn.låda Kraft Anslutn.låda Signal Vikt Art.nr tal ström Pg Kabelskor Pg Kabelskor [A] [Ant.] [mm 2 ] [Ant.] [mm 2 ] [kg] , x , x ,5 3, x , x , x ,5 4, x55 Pol- Märk- Anslutn.låda Kraft Anslutn.låda Signal Vikt Art.nr tal ström Pg Kabelskor Pg Kabelskor [A] [Ant.] [mm 2 ] [Ant.] [mm 2 ] [kg] , x , x ,5 4, x , x , x ,5 5, x75 11

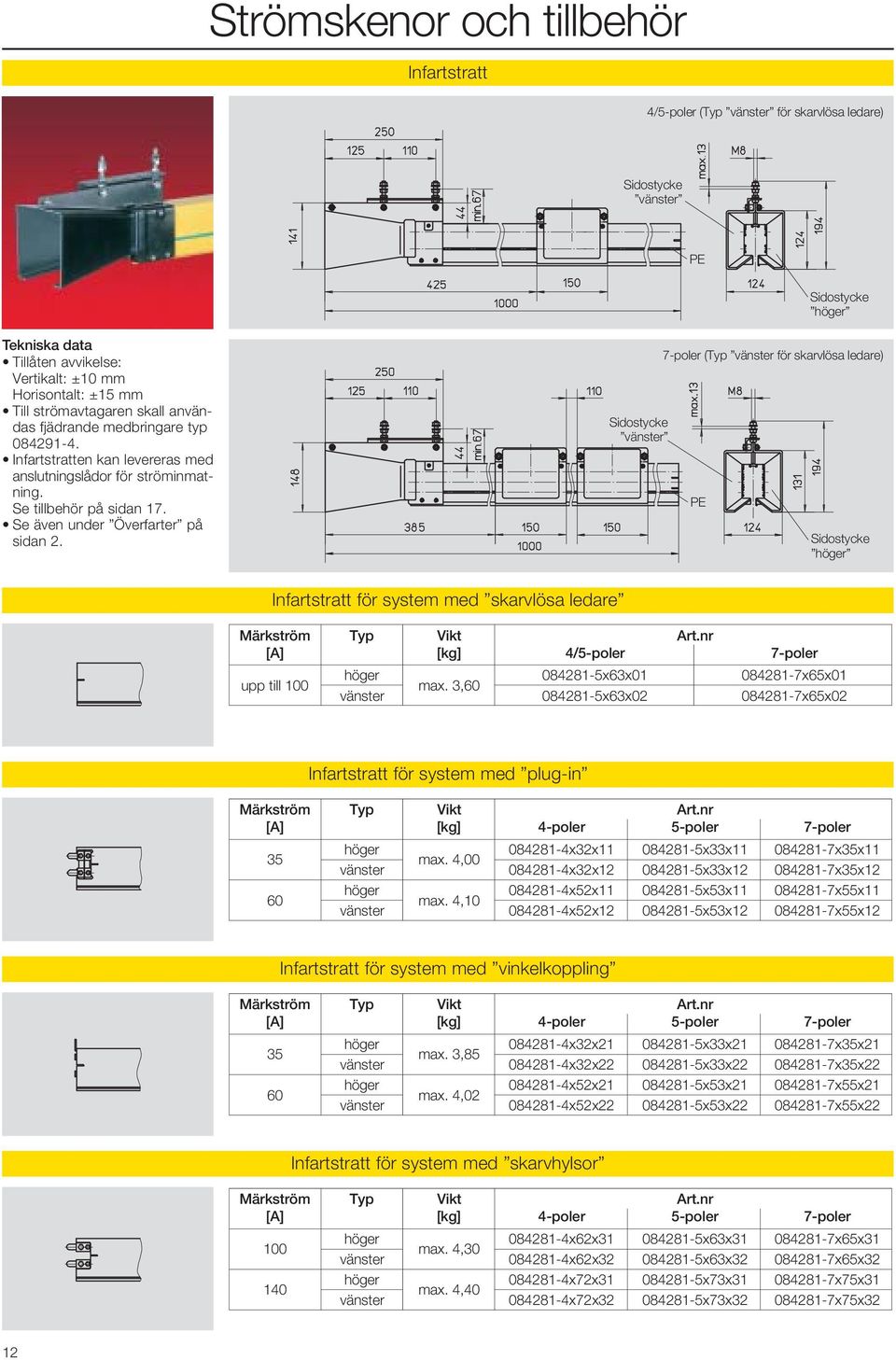

13 Strömskenor och tillbehör Infartstratt 4/5-poler (Typ vänster för skarvlösa ledare) Sidostycke vänster PE Sidostycke höger Tekniska data Tillåten avvikelse: Vertikalt: ±10 mm Horisontalt: ±15 mm Till strömavtagaren skall användas fjädrande medbringare typ Infartstratten kan levereras med anslutningslådor för ströminmatning. Se tillbehör på sidan 17. Se även under Överfarter på sidan 2. Sidostycke vänster 7-poler (Typ vänster för skarvlösa ledare) PE Sidostycke höger Infartstratt för system med skarvlösa ledare Märkström Typ Vikt Art.nr [A] [kg] 4/5-poler 7-poler upp till 100 höger x63x x65x01 max. 3,60 vänster x63x x65x02 Infartstratt för system med plug-in Märkström Typ Vikt Art.nr [A] [kg] 4-poler 5-poler 7-poler höger x32x x33x x35x11 max. 4,00 vänster x32x x33x x35x12 höger x52x x53x x55x11 max. 4,10 vänster x52x x53x x55x12 Infartstratt för system med vinkelkoppling Märkström Typ Vikt Art.nr [A] [kg] 4-poler 5-poler 7-poler höger x32x x33x x35x21 max. 3,85 vänster x32x x33x x35x22 höger x52x x53x x55x21 max. 4,02 vänster x52x x53x x55x22 Infartstratt för system med skarvhylsor Märkström Typ Vikt Art.nr [A] [kg] 4-poler 5-poler 7-poler höger x62x x63x x65x31 max. 4,30 vänster x62x x63x x65x32 höger x72x x73x x75x31 max. 4,40 vänster x72x x73x x75x32 12

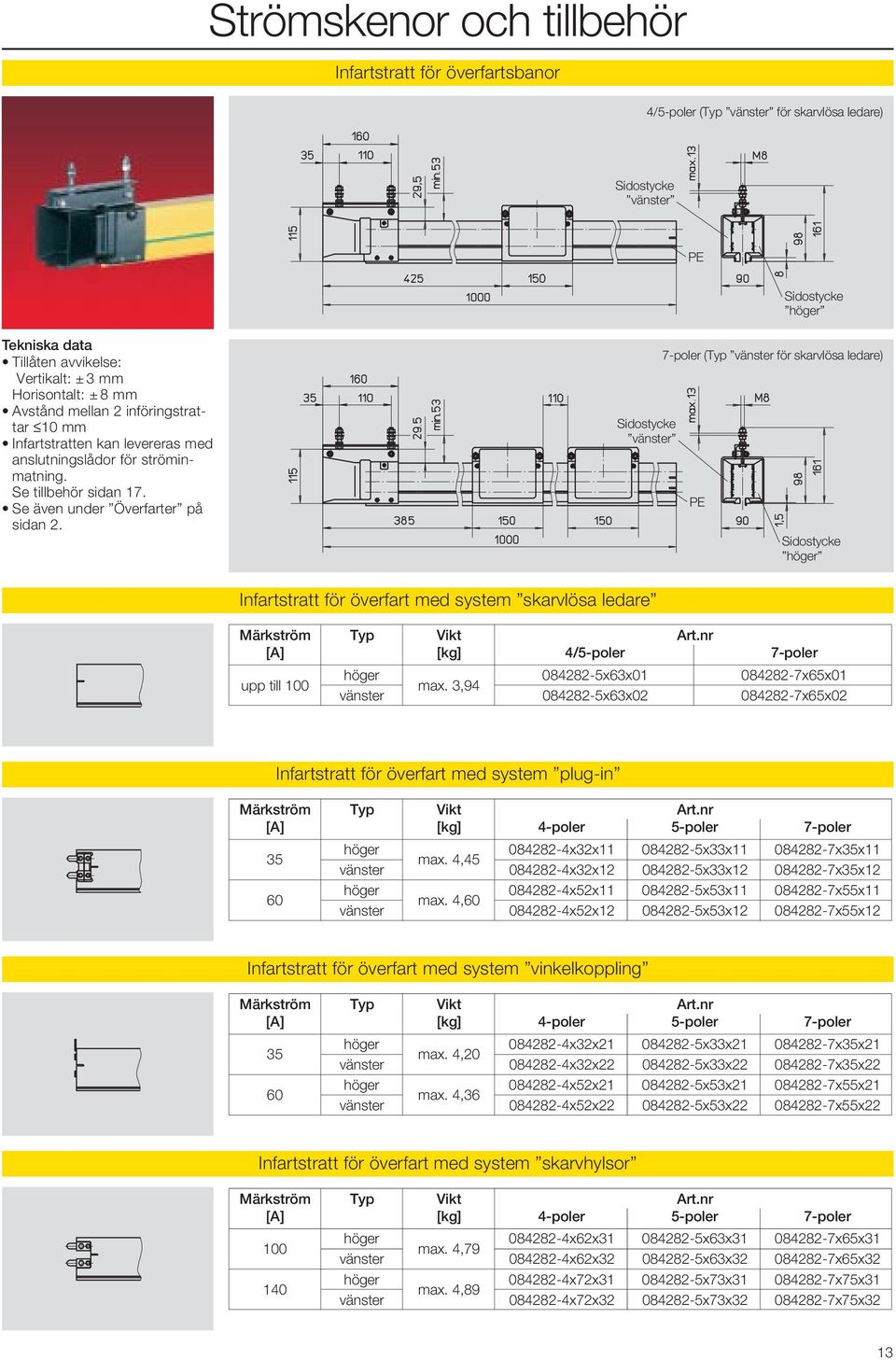

14 Strömskenor och tillbehör Infartstratt för överfartsbanor 4/5-poler (Typ vänster för skarvlösa ledare) Sidostycke vänster PE Sidostycke höger Tekniska data Tillåten avvikelse: Vertikalt: ± 3 mm Horisontalt: ± 8 mm Avstånd mellan 2 införingstrattar 10 mm Infartstratten kan levereras med anslutningslådor för ströminmatning. Se tillbehör sidan 17. Se även under Överfarter på sidan 2. Sidostycke vänster 7-poler (Typ vänster för skarvlösa ledare) PE Sidostycke höger Infartstratt för överfart med system skarvlösa ledare Märkström Typ Vikt Art.nr [A] [kg] 4/5-poler 7-poler upp till 100 höger x63x x65x01 max. 3,94 vänster x63x x65x02 Infartstratt för överfart med system plug-in Märkström Typ Vikt Art.nr [A] [kg] 4-poler 5-poler 7-poler höger x32x x33x x35x11 max. 4,45 vänster x32x x33x x35x12 höger x52x x53x x55x11 max. 4,60 vänster x52x x53x x55x12 Infartstratt för överfart med system vinkelkoppling Märkström Typ Vikt Art.nr [A] [kg] 4-poler 5-poler 7-poler höger x32x x33x x35x21 max. 4,20 vänster x32x x33x x35x22 höger x52x x53x x55x21 max. 4,36 vänster x52x x53x x55x22 Infartstratt för överfart med system skarvhylsor Märkström Typ Vikt Art.nr [A] [kg] 4-poler 5-poler 7-poler höger x62x x63x x65x31 max. 4,79 vänster x62x x63x x65x32 höger x72x x73x x75x31 max. 4,89 vänster x72x x73x x75x32 13

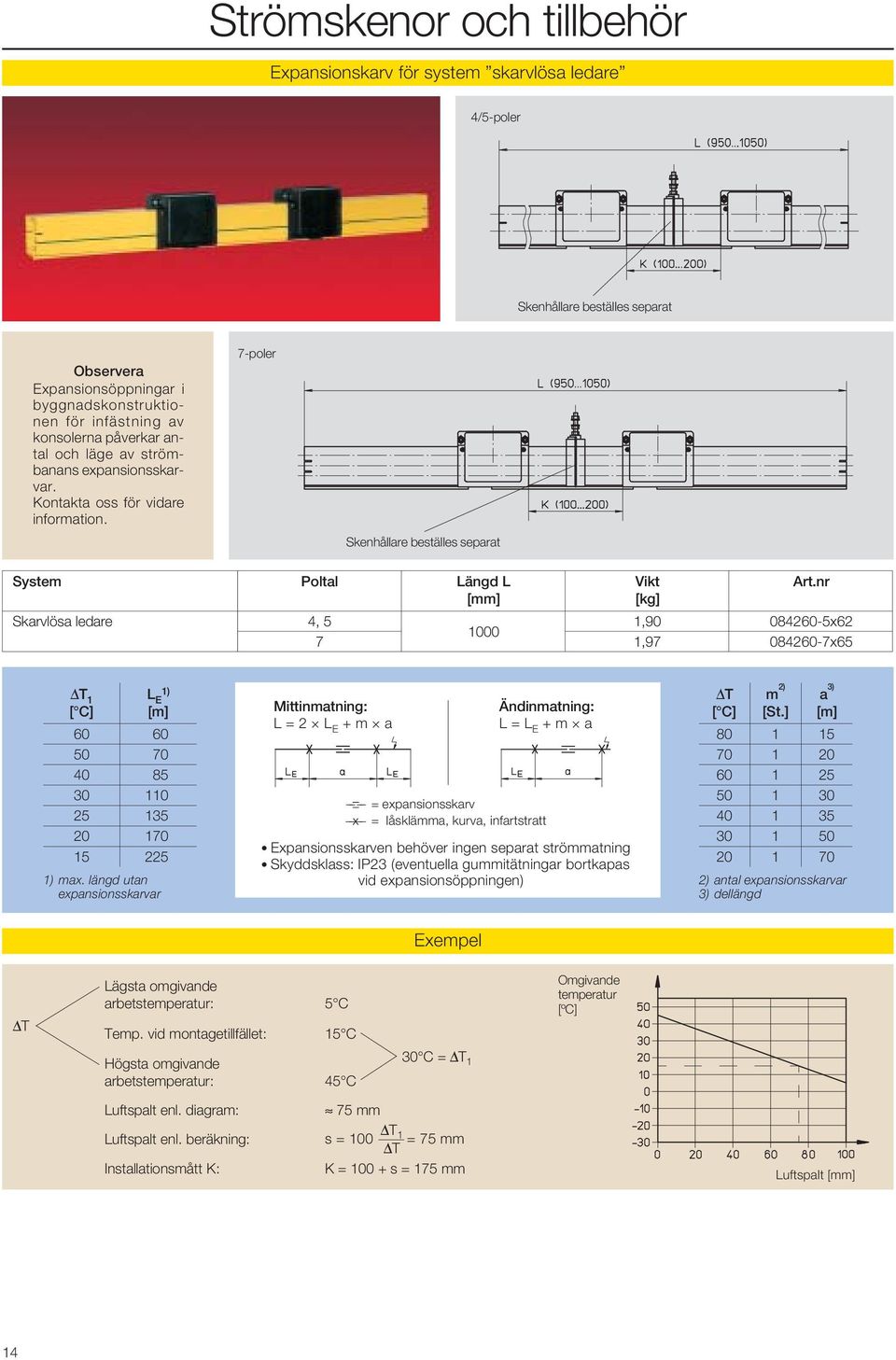

15 Strömskenor och tillbehör Expansionskarv för system skarvlösa ledare 4/5-poler Skenhållare beställes separat Observera Expansionsöppningar i byggnadskonstruktionen för infästning av konsolerna påverkar antal och läge av strömbanans expansionsskarvar. Kontakta oss för vidare information. 7-poler Skenhållare beställes separat System Poltal Längd L Vikt Art.nr [mm] [kg] Skarvlösa ledare 4, 5 1, x , x65 DT 1 L 1) E [ C] [m] ) max. längd utan expansionsskarvar Mittinmatning: L = 2 L E + m a Ändinmatning: L = L E + m a = expansionsskarv x = låsklämma, kurva, infartstratt Expansionsskarven behöver ingen separat strömmatning Skyddsklass: IP23 (eventuella gummitätningar bortkapas vid expansionsöppningen) DT m 2) a 3) [ C] [St.] [m] ) antal expansionsskarvar 3) dellängd Exempel DT Lägsta omgivande arbetstemperatur: 5 C Temp. vid montagetillfället: 15 C Omgivande temperatur [ºC] Högsta omgivande arbetstemperatur: 45 C 30 C = DT 1 Luftspalt enl. diagram: Luftspalt enl. beräkning: Installationsmått K:» 75 mm DT s = = 75 mm DT K = s = 175 mm Luftspalt [mm] 14

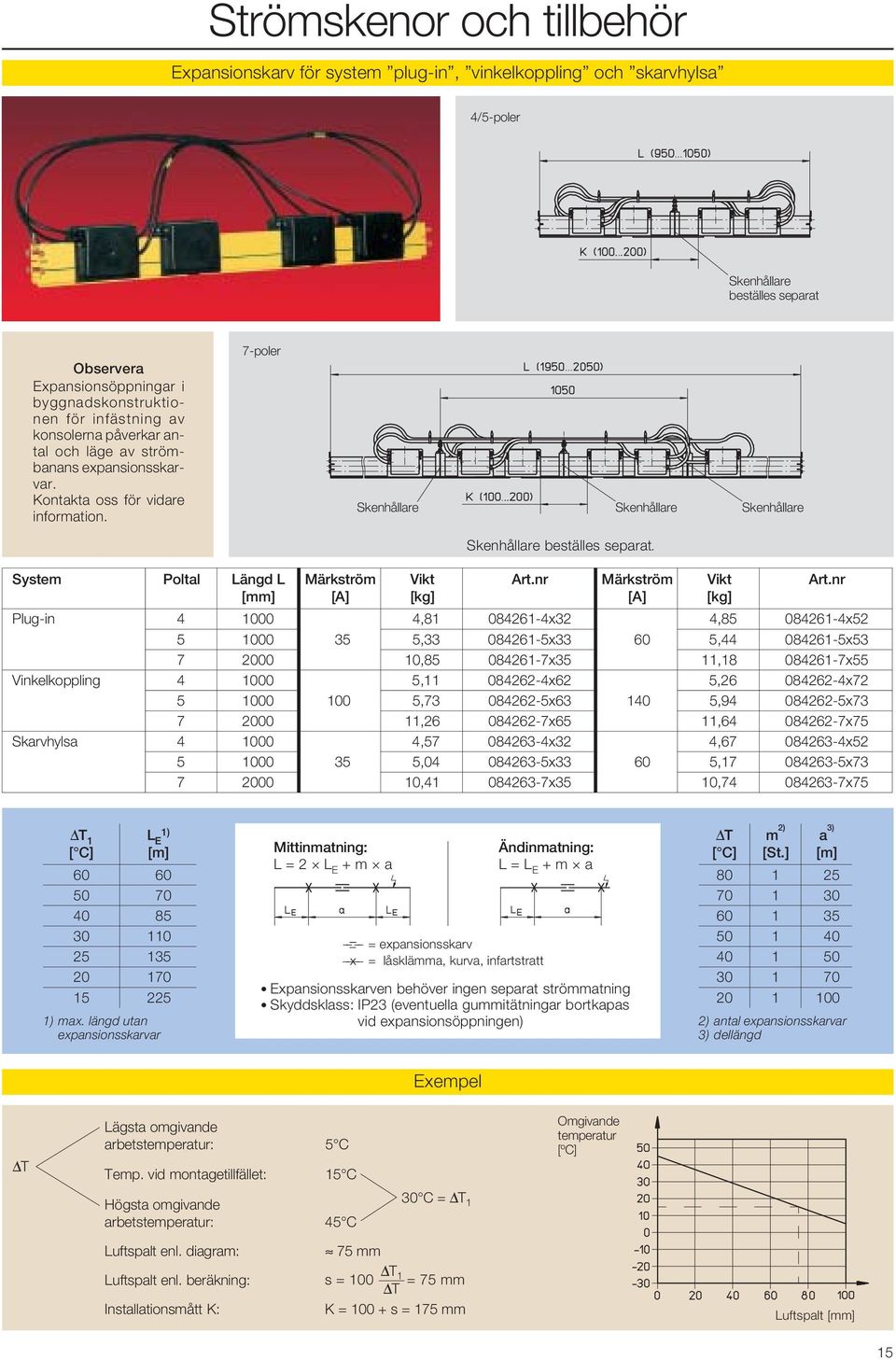

16 Strömskenor och tillbehör Expansionskarv för system plug-in, vinkelkoppling och skarvhylsa 4/5-poler Skenhållare beställes separat Observera Expansionsöppningar i byggnadskonstruktionen för infästning av konsolerna påverkar antal och läge av strömbanans expansionsskarvar. Kontakta oss för vidare information. 7-poler Skenhållare Skenhållare Skenhållare Skenhållare beställes separat. System Poltal Längd L Märkström Vikt Art.nr Märkström Vikt Art.nr [mm] [A] [kg] [A] [kg] Plug-in , x32 4, x , x , x , x35 11, x55 Vinkelkoppling , x62 5, x , x , x , x65 11, x75 Skarvhylsa , x32 4, x , x , x , x35 10, x75 DT 1 L 1) E [ C] [m] ) max. längd utan expansionsskarvar Mittinmatning: L = 2 L E + m a Ändinmatning: L = L E + m a = expansionsskarv x = låsklämma, kurva, infartstratt Expansionsskarven behöver ingen separat strömmatning Skyddsklass: IP23 (eventuella gummitätningar bortkapas vid expansionsöppningen) DT m 2) a 3) [ C] [St.] [m] ) antal expansionsskarvar 3) dellängd Exempel DT Lägsta omgivande arbetstemperatur: 5 C Temp. vid montagetillfället: 15 C Omgivande temperatur [ºC] Högsta omgivande arbetstemperatur: 45 C 30 C = DT 1 Luftspalt enl. diagram: Luftspalt enl. beräkning: Installationsmått K:» 75 mm DT s = = 75 mm DT K = s = 175 mm Luftspalt [mm] 15

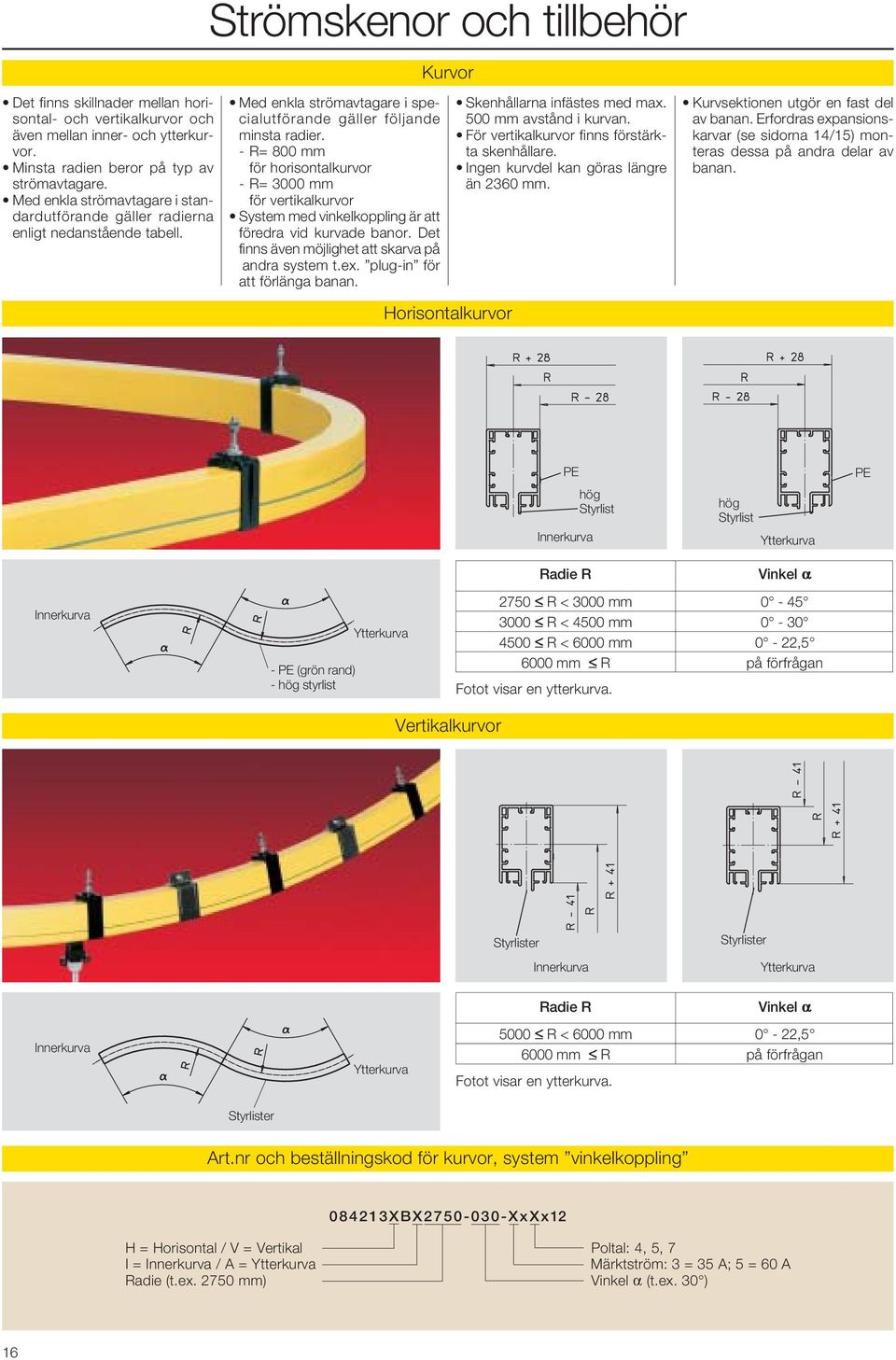

17 Det finns skillnader mellan horisontal- och vertikalkurvor och även mellan inner- och ytterkurvor. Minsta radien beror på typ av strömavtagare. Med enkla strömavtagare i standardutförande gäller radierna enligt nedanstående tabell. Strömskenor och tillbehör Med enkla strömavtagare i specialutförande gäller följande minsta radier. - R= 800 mm för horisontalkurvor - R= 3000 mm för vertikalkurvor System med vinkelkoppling är att föredra vid kurvade banor. Det finns även möjlighet att skarva på andra system t.ex. plug-in för att förlänga banan. Kurvor Horisontalkurvor Skenhållarna infästes med max. 500 mm avstånd i kurvan. För vertikalkurvor finns förstärkta skenhållare. Ingen kurvdel kan göras längre än 2360 mm. Kurvsektionen utgör en fast del av banan. Erfordras expansionskarvar (se sidorna 14/15) monteras dessa på andra delar av banan. PE hög Styrlist Innerkurva hög Styrlist Ytterkurva PE Innerkurva - PE (grön rand) - hög styrlist Ytterkurva Radie R Vinkel a 2750 R < 3000 mm R < 4500 mm R < 6000 mm 0-22, mm R på förfrågan Fotot visar en ytterkurva. Vertikalkurvor Styrlister Innerkurva Styrlister Ytterkurva Innerkurva Ytterkurva Radie R Vinkel a 5000 R < 6000 mm 0-22, mm R på förfrågan Fotot visar en ytterkurva. Styrlister Art.nr och beställningskod för kurvor, system vinkelkoppling XBX XxXx12 H = Horisontal / V = Vertikal Poltal: 4, 5, 7 I = Innerkurva / A = Ytterkurva Märktström: 3 = 35 A; 5 = 60 A Radie (t.ex mm) Vinkel a (t.ex. 30 ) 16

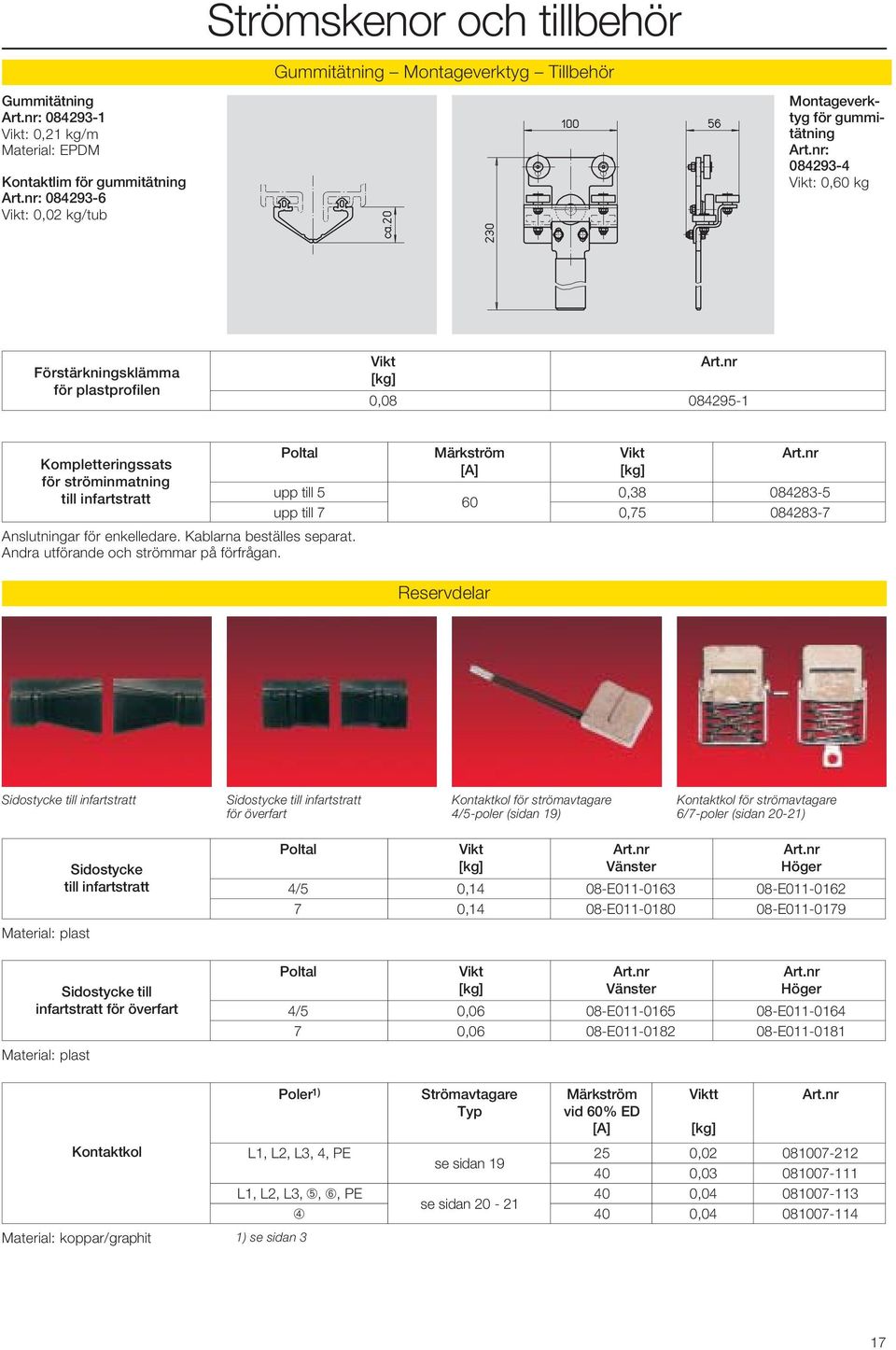

18 Gummitätning Art.nr: Vikt: 0,21 kg/m Material: EPDM Kontaktlim för gummitätning Art.nr: Vikt: 0,02 kg/tub Strömskenor och tillbehör Gummitätning Montageverktyg Tillbehör Montageverktyg för gummitätning Art.nr: Vikt: 0,60 kg Förstärkningsklämma för plastprofilen Vikt Art.nr [kg] 0, Kompletteringssats för ströminmatning till infartstratt Anslutningar för enkelledare. Kablarna beställes separat. Andra utförande och strömmar på förfrågan. Poltal Märkström Vikt Art.nr [A] [kg] upp till 5 0, upp till 7 0, Reservdelar Sidostycke till infartstratt Sidostycke till infartstratt för överfart Kontaktkol för strömavtagare 4/5-poler (sidan 19) Kontaktkol för strömavtagare 6/7-poler (sidan 20-21) Material: plast Material: plast Sidostycke till infartstratt Sidostycke till infartstratt för överfart Kontaktkol Material: koppar/graphit Poltal Vikt Art.nr Art.nr [kg] Vänster Höger 4/5 0,14 08-E E ,14 08-E E Poltal Vikt Art.nr Art.nr [kg] Vänster Höger 4/5 0,06 08-E E ,06 08-E E Poler 1) Strömavtagare Märkström Viktt Art.nr Typ vid 60% ED [A] [kg] L1, L2, L3, 4, PE 25 0, se sidan , L1, L2, L3, ➄, ➅, PE 40 0, se sidan ➃ 40 0, ) se sidan 3 17

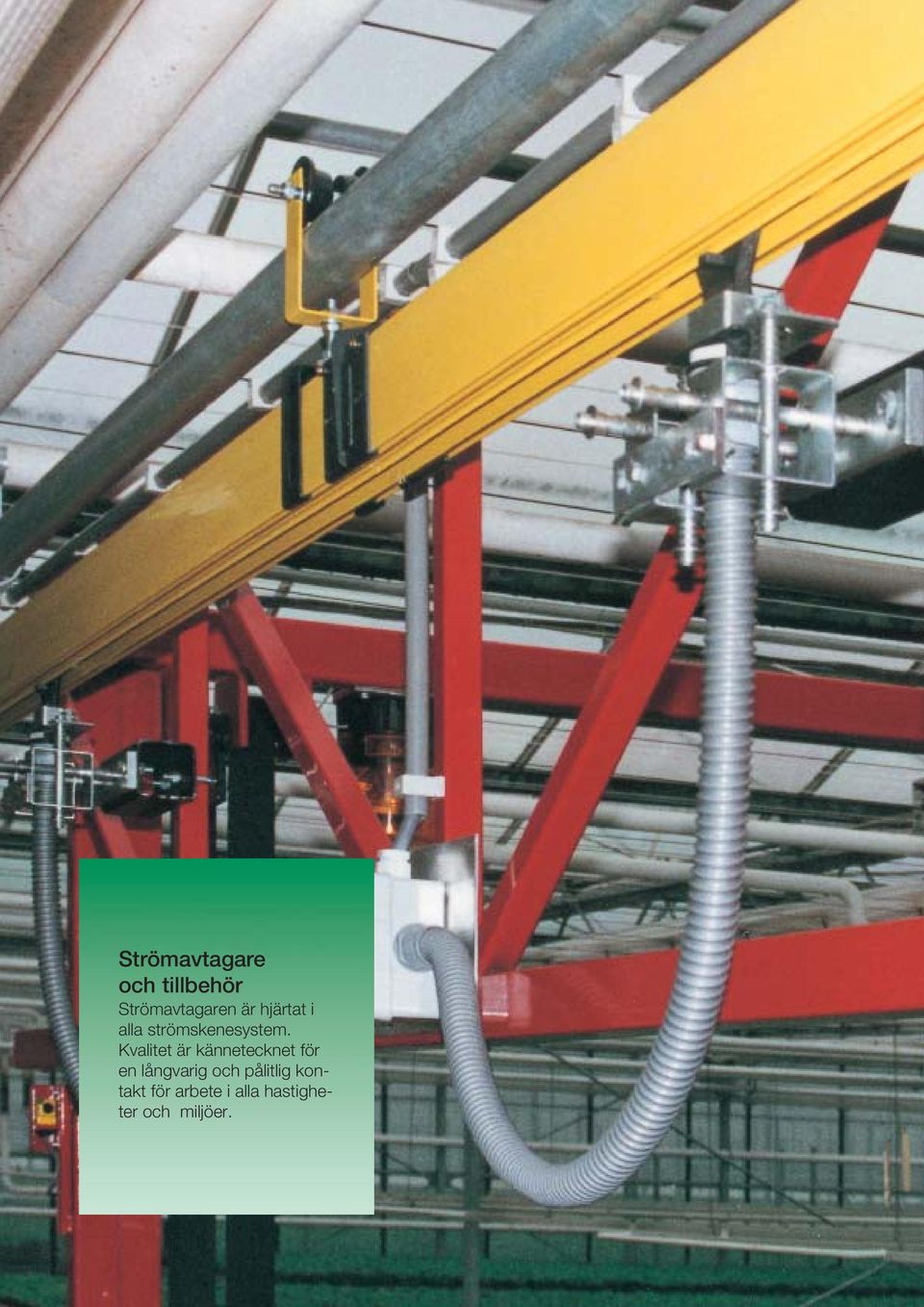

19 Strömavtagare och tillbehör Strömavtagaren är hjärtat i alla strömskenesystem. Kvalitet är kännetecknet för en långvarig och pålitlig kontakt för arbete i alla hastigheter och miljöer.

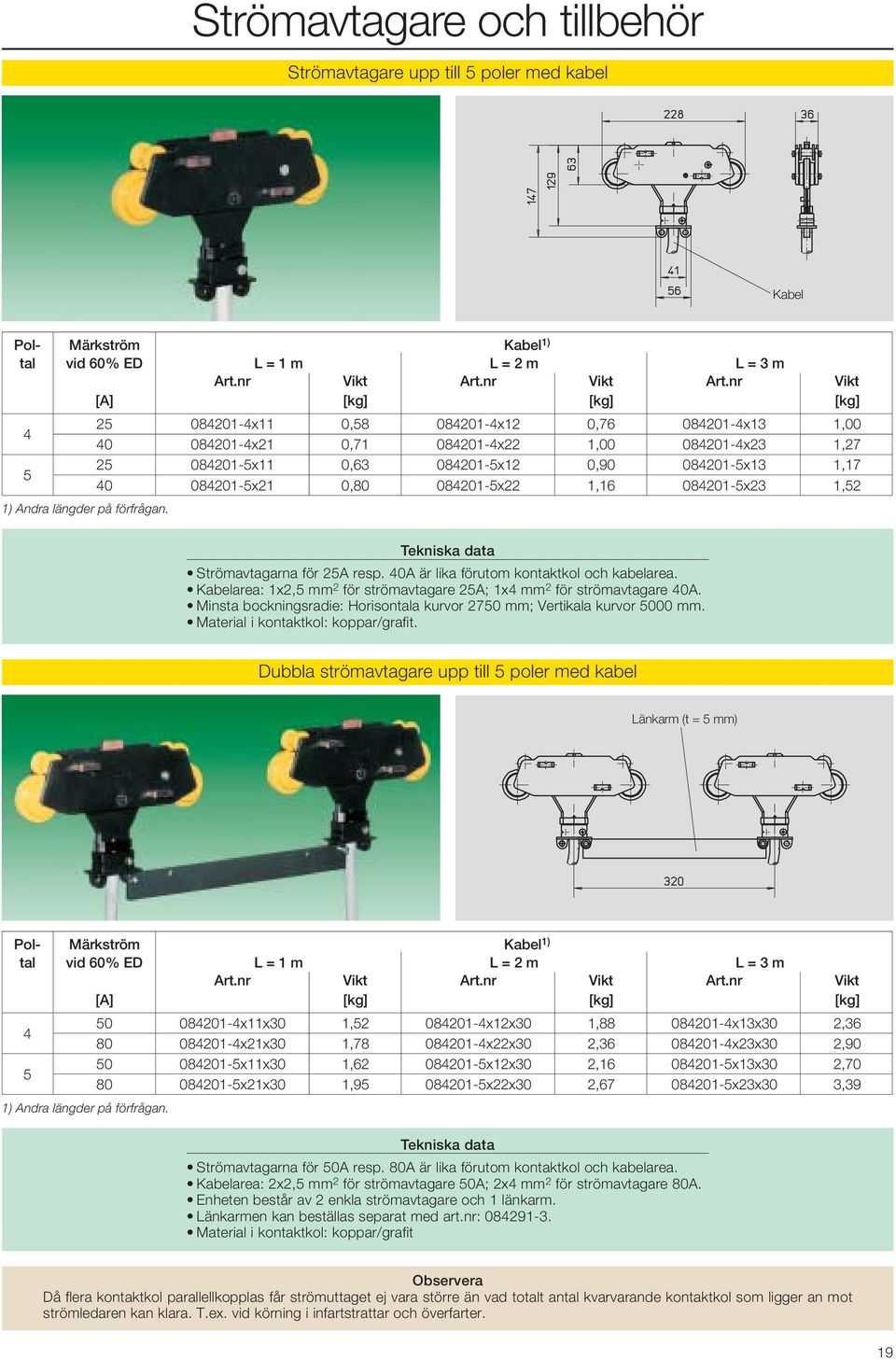

20 Strömavtagare och tillbehör Strömavtagare upp till 5 poler med kabel Kabel Pol- Märkström Kabel 1) tal vid 60% ED L = 1 m L = 2 m L = 3 m Art.nr Vikt Art.nr Vikt Art.nr Vikt [A] [kg] [kg] [kg] x11 0, x12 0, x13 1, x21 0, x22 1, x23 1, x11 0, x12 0, x13 1, x21 0, x22 1, x23 1,52 1) Andra längder på förfrågan. Tekniska data Strömavtagarna för 25A resp. 40A är lika förutom kontaktkol och kabelarea. Kabelarea: 1x2,5 mm 2 för strömavtagare 25A; 1x4 mm 2 för strömavtagare 40A. Minsta bockningsradie: Horisontala kurvor 2750 mm; Vertikala kurvor 5000 mm. Material i kontaktkol: koppar/grafit. Dubbla strömavtagare upp till 5 poler med kabel Länkarm (t = 5 mm) Pol- Märkström Kabel 1) tal vid 60% ED L = 1 m L = 2 m L = 3 m Art.nr Vikt Art.nr Vikt Art.nr Vikt [A] [kg] [kg] [kg] x11x30 1, x12x30 1, x13x30 2, x21x30 1, x22x30 2, x23x30 2, x11x30 1, x12x30 2, x13x30 2, x21x30 1, x22x30 2, x23x30 3,39 1) Andra längder på förfrågan. Tekniska data Strömavtagarna för 50A resp. 80A är lika förutom kontaktkol och kabelarea. Kabelarea: 2x2,5 mm 2 för strömavtagare 50A; 2x4 mm 2 för strömavtagare 80A. Enheten består av 2 enkla strömavtagare och 1 länkarm. Länkarmen kan beställas separat med art.nr: Material i kontaktkol: koppar/grafit Observera Då flera kontaktkol parallellkopplas får strömuttaget ej vara större än vad totalt antal kvarvarande kontaktkol som ligger an mot strömledaren kan klara. T.ex. vid körning i infartstrattar och överfarter. 19

21 Strömavtagare och tillbehör Strömavtagare upp till 7 poler med kabel Kabel Pol- Märkström Kabel 1) tal vid 60% ED L = 1 m L = 2 m L = 3 m Art.nr Vikt Art.nr Vikt Art.nr Vikt [A] [kg] [kg] [kg] x11x01 0, x12x01 1, x13x01 1, x21x01 1, x22x01 1, x23x01 2,15 1) Andra längder på förfrågan. Tekniska data Strömavtagarna för 25A resp. 40A är lika förutom kontaktkol och kabelarea. Kabelarea: 1x2,5 mm 2 för strömavtagare 25A; 1x4 mm 2 för strömavtagare 40A. Minsta bockningsradie: Horisontala kurvor 2750 mm; Vertikala kurvor 5000 mm. Material i kontaktkol: koppar/grafit Dubbla strömavtagare upp till 7 poler med kabel Länkarm (t = 5 mm) Pol- Märkström Kabel 1) tal vid 60% ED L = 1 m L = 2 m L = 3 m Art.nr Vikt Art.nr Vikt Art.nr Vikt [A] [kg] [kg] [kg] x11x31 1, x12x31 2, x13x31 3, x21x31 2, x22x31 3, x23x31 4,65 1) Andra längder på förfrågan. Tekniska data Strömavtagarna för 50A resp. 80A är lika förutom kontaktkol och kabelarea. Kabelarea: 2x2,5 mm 2 för strömavtagare 50A; 2x4 mm 2 för strömavtagare 80A. Enheten består av 2 enkla strömavtagare och 1 länkarm. Länkarmen kan beställas separat med art.nr: Material i kontaktkol: koppar/grafit Anvisningar Då flera kontaktkol parallellkopplas får strömuttaget ej vara större än vad totalt antal kvarvarande kontaktkol som ligger an mot strömledaren kan klara. T.ex. vid körning i infartstrattar och överfarter. 20

22 Strömavtagare och tillbehör Strömavtagare för dataöverföring upp till 7 poler med kabel Länkarm (t = 5 mm) Pol- Märkström Kabel 1) tal vid 60% ED L = 1 m L = 2 m L = 3 m Art.nr Vikt Art.nr Vikt Art.nr Vikt [A] [kg] [kg] [kg] x11x32 2, x12x32 3, x13x32 3, x21x32 3, x22x32 3, x23x32 4, x11x32 2, x12x32 3, x13x32 4, x21x32 3, x22x32 3, x23x32 4,62 1) Andra längder på förfrågan. Tekniska data Strömavtagarna för 50A resp. 80A är lika förutom kontaktkol och kabelarea. Kabelarea: 2x2,5 mm 2 för strömavtagare 50A; 2x4 mm 2 för strömavtagare 80A. Dubbla strömavtagare för säkrare kontakt. Länkarmen kan beställas separat med art.nr: Material i kontaktkol: koppar/grafit Tvinnade signalkablar i skyddsslang 5 6 = 6 pol. / ➃ 5 6 = 7 pol. Anvisningar För överföring av digitala datasignaler rekommenderar vi Wampfler signalförstärkare POWERTRANS i 2-eller 3-trådsanslutning. Vid spänningar <_ 35 V för kraft eller dataöverföring bör kontaktkol i silver/grafit kombinerad med datametallskena användas. Se även noteringarna på sidan 19 och 20. Kontakta oss för ytterligare information. Medbringare, gaffeltyp Art.nr: Vikt: 0,37 kg Tekniska data Material: galv.stål Kan ej användas vid infartstrattar. Medbringare, fjädrande Art.nr: Vikt: 1,16 kg. Tekniska data Horisontal rörelse: ±15 mm Vertikal rörelse: ±10 mm Användes vid banor med infartstrattar. Förstärkningsklämma (se sidan 17) bör monteras på varje 250 mm. Material: galv.stål 21

23 Byggdelar Systemet med byggdelar möjliggör en mångsidig och flexibel användning av de olika komponenterna för att utforma önskad strömbana. De extra kostnaderna för monteringsarbetet uppvägs av minskade lagrings- transport- och emballagekostnader.

24 Byggdelar - ett lönsamt alternativ Förklaringar Bilderna visar 5-poliga system. Ledararea och placering av strömbanden enligt sidan 3. Strömskenor typ plug-in 35 A 60 A 4-poler 5-poler 4-poler 5-poler Ströskena Byggdelar x4x12K 34x5x13K 54x4x12K 54x5x13K Art.nr Strömskena Komplett 34x4x12 34x5x13 54x4x12 54x5x13 Pos. Benämning Komponenter A Antal Antal Antal Antal 1 Plastkapsling L = 4 m 08-P / Strömband 0,8 mm 08-S Strömband 1,4 mm 08-S Hylskontakt, 1-polig 08-K / Hylskontakt, 2-polig 08-K / Stiftkontakt, 1-polig 08-K / Stiftkontakt, 2-polig 08-K / Kontaktbleck 08-V / Hylssidan Stiftsidan 4 9 2, , ,7 8 A 5 Grön rand (PE) B 2,3 C 2,3 D Spåret (9) måste greppa i kanten på plastprofilen. Notera hylskontaktens (4,5) läge. Sektion av hylskontakten monterad på strömbandet. Sektion av stiftkontakten monterad på strömbandet. Monterad stiftkontakt. Monteringsföljd Dra i strömbanden (2, 3) i plastkapslingen (1) så att eventuella grader efter kapningen av strömbandet vänds bort från kontaktkolets glidyta och kommer i linje med plastprofilens ändkant. Montera kontakterna (4, 5 / 6, 7) på strömbanden. Spåren (9) skall passa i kanten på den utskurna del på plastkapslingen. Ändarna på kontakterna och strömbanden skall vara i samma plan. På stiftsidan (Fig. C, D) monteras kontaktblecket (8). Drag skruven (10) med 2 Nm. Kontrollera måttet 19 mm på kontaktblecket. 23

25 Byggdelar - ett lönsamt alternativ Strömskenor typ skarvhylsor 100 A 140 A 4-poler 5-poler 4-poler 5-poler Ströskena Byggdelar x4x12K 64x5x13K 74x4x12K 74x5x13K Art.nr Strömskena Komplett 64x4x12 64x5x13 74x4x12 74x5x13 Antal Antal Komponenter A Pos. Benämning PH PE PH PE PH PE PH PE 1 Plastkapsling L = 4 m 08-P / Strömband 2,2 mm 08-S Strömband 1,4 mm 08-S Strömband, 3,4 mm 08-S Hylsa 08-K / Kontaktbleck 08-V / Tryckbleck 0,8 mm 08-V Tryckbleck 1,4 mm 08-V Förklaringar Bilderna visar 5-poliga system. Ledararea och placering av strömbanden enligt sidan 3. Anvisningar Skruvarna (9,10) i fig. A levereras med skruvarna monterade i hylsan (5). Visas här omonterade för att ge en bättre överblick. Hylssidan Stiftsidan ,8 2,3, , M6 M5 2,3,4 2,3,4 7,8 A Grön rand (PE) B C D Notera hylsornas (5) och tryckbleckens (7,8) läge. Sektion av hylskontakten monterad på strömbandet. Sektion av stiftkontakten monterad på strömbandet. Monterad stiftkontakt. Monteringsföljd Dra i strömbanden (2, 3, 4) i plastkapslingen (1) så att eventuella grader efter kapningen av strömbandet vänds bort från kontaktkolets glidyta och kommer i linje med plastprofilens ändkant. Skjut in tryckblecket (7, 8) mellan strömbandet och plastprofilen. Montera hylsan (5) på strömbanden så att ändarna blir jämna. Drag skruven (9) med 2 Nm. Gäller både hylsoch stiftsidan. På stiftsidan (Fig. C, D) monteras kontaktblecket (6). Drag skruven (10) med 5 Nm. Kontrollera måttet 20,5 mm på kontaktblecket. 24

26 Byggdelar - ett lönsamt alternativ Förklaringar Bilderna visar 5-poliga system. Ledararea och placering av strömbanden enligt sidan 3. Strömskenor typ vinkelkoppling 35 A 60 A 4-poler 5-poler 4-poler 5-poler Ströskena Byggdelar x4x12K 34x5x13K 54x4x12K 54x5x13K Art.nr Strömskena Komplett 34x4x12 34x5x13 54x4x12 54x5x13 Pos. Benämning Komponenter A Antal Antal Antal Antal 1 Plastkapsling L = 4 m x04x5x13 35/ Strömband 0,8 mm 1) 08-S Strömband 1,4 mm 1) 08-S ) Längd 4052 mm Montagehjälpmedel Bockningsverktyg Förslag på hjälpmedel A Förslag på hjälpmedel Arbetsbänk B Wampfler bockningsverktyg (se sidan 8) Bockning 2,3 C Bockning (90 ) D 1 Bockade strömband Grön rand (PE) Monteringsföljd Dra i strömbanden (2, 3) i plastkapslingen (1). Överskjutande längd på strömbandet delas lika på bägge sidorna (26 mm). Skjut in bockningsverktyget mellan strömbandet och plastprofilen så långt det går. Bocka därefter i ett moment strömbandet i 90 vinkel. Undvik att bocka strömbandet flera gånger. 25

27 Installation och Underhåll Enkel installation och underhåll med garanterad pålitlighet för krävande industriella användare. Ett strömskenesystem konstruerat för störningsfri drift.

28 Montageinstruktioner Standardsystem 4000 (Standard skenlängd) Total banlängd Konsol Plastkapsling Skenhållare Skarvstycke Låsklämma Ändskydd Gummitätning (tillägg) Strömskena Medbringare (gaffeltyp) Ändinmatning (gäller för båda ändarna) Hög styrlist PE (Grön rand) Anvisningar: Montera strömskenan så att den gröna randen (PE) är synlig. Låsklämman monteras nära inmatningen. Vid flera inmatningar på banan kontakta oss för besked. Installationstillbehör se sidorna 8 och Skenhållare 2. Låsklämma in de båda plasthalvorna i spåren på undersidan av strömskenan. Pressa delarna över bultskallen och lås med snäppena. Fixera klämman med låsskruvarna (4 st). Fungerar även med 2 låsskruvar men rekommenderas enbart vid kortare banlängder. Tryck upp strömskenan i skenhållaren. Pressa nederdelen av skenhållaren mot strömskenan så att den snäpper fast i spåret på undersidan av plastprofilen. Låsklämman består av en 2-delad hållare i plast, upphängningsbult och självborrande låsskruvar. Montera bulten i konsolen. Passa 3.1. Skarvlösa ledare 3.2. Plug-in Starta vid ändinmatningen och drag i bandet direkt från bandkassetten. Montera pol för pol med hjälp av dragvagnen (se sidan 8) eller den ordinarie strömavtagaren med urtagna kontaktkol. Kapa strömbandet i slutänden i kant med plastprofilen. Drag tillbaka strömbandet 120 mm (expansionslängd) och kapa banden 30 mm (erfordras för anslutning av ändinmatningen) utanför plastprofilen i inmatningsänden. För montering av strömband 100A rekommenderar vi bandkassetten i trä som finns på sidan 8. Finns expansionsskarvar i banan skall dessa vara helt hopskjutna (s = 0 mm). Tryck ihop strömskenorna så att stiften går in i motsvarande hylsa. Någon efterdragning av skruvarna är normalt ej nödvändigt Skarvhylsa Tryck ihop strömskenorna så att kontaktblecket går in i motsvarande hylsa. Den grövre skruven (M6) på hylssidan åtdrages med 5 Nm. M t max = 5 Nm 27

29 Montageinstruktioner 3.4. Vinkelkoppling Kontaktklämma Kontaktklämman träs över de vinklade ändarna på strömbandet. Innan skruven åtdrages kontrollera att de bägge strömbanden ligger i samma nivå. Kan lämpligen ske genom att ställa strömavtagarens kontaktkol över skarven. Pressas mot kontaktklämman Plastkapsling med vinklade ändar och kontaktklämma Sektion av skarvstället 4.1. Täcklock för Skarvlösa ledare Täcklocket består av en 2-delad plastkåpa och själborrande skruvar. Passa in de båda plasthalvorna i spåren på undersidan av strömskenan. Pressa ihop delarna och lås med snäppena. Justera täcklocket så att det kommer mitt över skarven och fixera med låsskruvarna (4 st). Fungerar även med 2 låsskruvar men rekommenderas enbart vid kortare banlängder Täcklock för Plug-in, Skarvhylsa och Vinkelkoppling Täcklocket består av en 2-delad plastkåpa, skruv/mutter och själborrande skruvar. Passa in de båda plasthalvorna i spåren på undersidan av strömskenan. Justera täcklocket så att det kommer mitt över skarven. Skruva ihop delarna och fixera täcklocket med låsskruvarna (4 st). Fungerar även med 2 låsskruvar men rekommenderas enbart vid kortare banlängder. 5. Ändskydd Skjut ändskyddet över strömskenan och fixera med de självborrande skruvarna. För system med vinkelkoppling kapas först strömbanden i ände med plastprofilen. 6. Strömavtagare Strömavtagaren monteras från änden av strömskenan. De asymmetriska styrlisterna i plastprofilen omöjliggör att strömavtagaren blir felmonterad. Av säkerhetsskäl får strömavtagarens anslutningskabel ej belastas mekaniskt Ändinmatning för system Skarvlösa ledare, Plug-in och Skarvhylsa Tag bort skyddslocket. Lossa skruvarna på anslutningshylsorna inne i lådan. Lätta något på de självborrande skruvarna på lådkragen. Skjut på lådan över strömskenan tills stoppklacken tar emot. Strömbanden skall nu ligga mot kopparbanden i lådan. Trä över kopplingsklämmorna och drag åt skruvarna. Fixera lådan mot strömskenan med de själborrande skruvarna. Inkommande kabel matas genom förskruvningen i lådans botten och monteras på medlevererade kabelskor som därefter fästes i änden på kopparbanden. Sätt fast täcklocket. Spänningssätt ej systemet förrän samtliga delar är monterade. 28

30 Montageinstruktioner 7.2. Ändinmatning för system Vinkelkoppling Ändinmatningen består av en kopplingslåda samt 1 meter lång strömskena med strömband som är utvinklade i ena änden. Kontrollera att den gröna randen (PE) på plastkapslingen ansluter till randen på övrig utrustning. Om inte måste kopplingslådan flyttas till andra änden av 1-metersskenan. Montageföljd se 7.1 Spänningssätt ej systemet förrän samtliga delar är monterade. 8. Gummitätning Mottryckshjul (ställbart) 2. Hållare för styrhjul 3. Sidostyrhjul 4. Inmatningshjul 5. Gummitätning Med montageverktyget ( sidan 17) är det möjligt att på ett enkelt sätt montera gummitätningen i strömskenan. Mottryckshjulet (1) kan justeras för att passa till både 4/5-polig och 7-poliga plastkapslingar. Installation: Starta med att manuellt trycka in c:a 100 mm av gummitätningen i spåret på plastkapsling. Justera avståndet e mellan hjulen (1) och (4) för att passa aktuell kapsling. a) c:a 17 mm för 4/5-poligt b) c:a 10 mm för 7-poligt För in verktyget i plastkapslingen. Kontrollera och eventuellt justera hållaren (2) så att styrhjulen (3) inte släpar mot plastprofilen. Pressa in gummitätningen genom att långsamt föra verktyget framåt. Genom att tippa verktyget åt sidan eller framåt kan trycket mot gummitätningen regleras. Den andra delen av gummitätningen monteras på motsvarande sätt. Inspektions och underhållsintervaller Total åksträcka/år [km] Exempel: km/år vid V max <_ 200 m/min ➀ ➁ ➂ ➀ ➁ ➂ Inspektion av mekaniskt slitage: Installation enligt instruktioner Kontaktkol Strömavtagare Infartstrattar Kontaktkol Strömavtagare Infartstrattar Diagrammet visar inspektionsintervallerna för en strömskena avseende årliga åksträckan (km) och åkhastigheten (m/min). Exemplet gäller för åksträckan km med åkhastigheten 200 m/min. Tidsintervallerna är ungefärliga. Komponenterna kontrolleras visuellt och slitna delar bytes vid behov. Tillåten förslitning på kontaktkolen är 6 mm (se markeringslinjen på kolet). Oberoende av åksträcka och åkhastighet skall en visuell inspektion utföras en gång årligen. ➃ ➃ Kontaktkol Strömavtagare Infartstrattar Gummitätning senast efter.. månader senast efter.. månader < < vid åkhastighet 120 m/min vid åkhastighet 200 m/min Punkt ➃ upprepas därefter vid både intervall ➂ och ➃. 29
