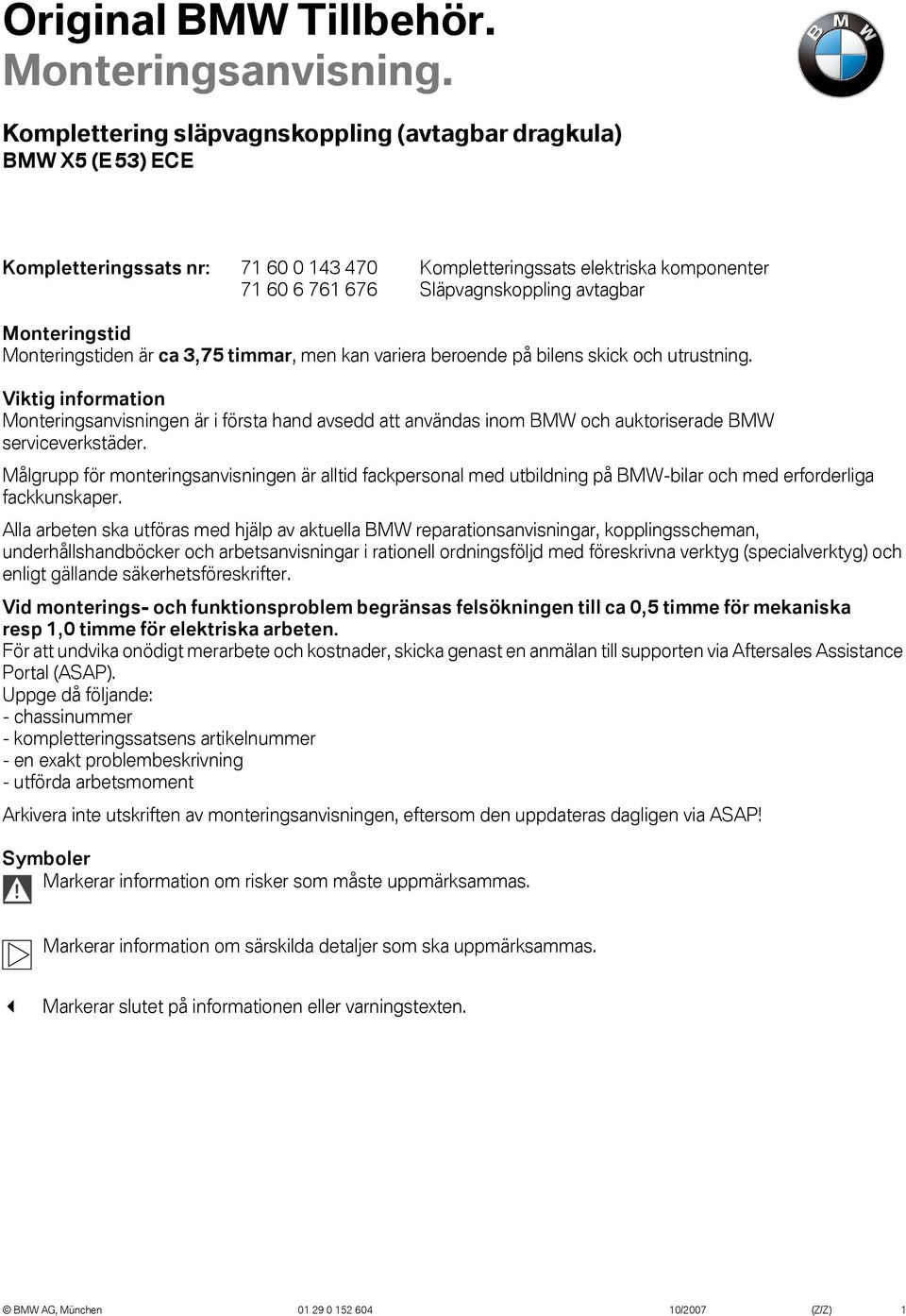

1 Original BMW Tillbehör. Monteringsanvisning. Komplettering släpvagnskoppling (avtagbar dragkula) BMW X5 (E 53) ECE Kompletteringssats nr: Kompletteringssats elektriska komponenter Släpvagnskoppling avtagbar Monteringstid Monteringstiden är ca 3,75 timmar, men kan variera beroende på bilens skick och utrustning. Viktig information Monteringsanvisningen är i första hand avsedd att användas inom BMW och auktoriserade BMW serviceverkstäder. Målgrupp för monteringsanvisningen är alltid fackpersonal med utbildning på BMW-bilar och med erforderliga fackkunskaper. Alla arbeten ska utföras med hjälp av aktuella BMW reparationsanvisningar, kopplingsscheman, underhållshandböcker och arbetsanvisningar i rationell ordningsföljd med föreskrivna verktyg (specialverktyg) och enligt gällande säkerhetsföreskrifter. Vid monterings- och funktionsproblem begränsas felsökningen till ca 0,5 timme för mekaniska resp 1,0 timme för elektriska arbeten. För att undvika onödigt merarbete och kostnader, skicka genast en anmälan till supporten via Aftersales Assistance Portal (ASAP). Uppge då följande: - chassinummer - kompletteringssatsens artikelnummer - en exakt problembeskrivning - utförda arbetsmoment Arkivera inte utskriften av monteringsanvisningen, eftersom den uppdateras dagligen via ASAP! Symboler Markerar information om risker som måste uppmärksammas.! Markerar information om särskilda detaljer som ska uppmärksammas. Markerar slutet på informationen eller varningstexten. BMW AG, München /2007 (Z/Z) 1

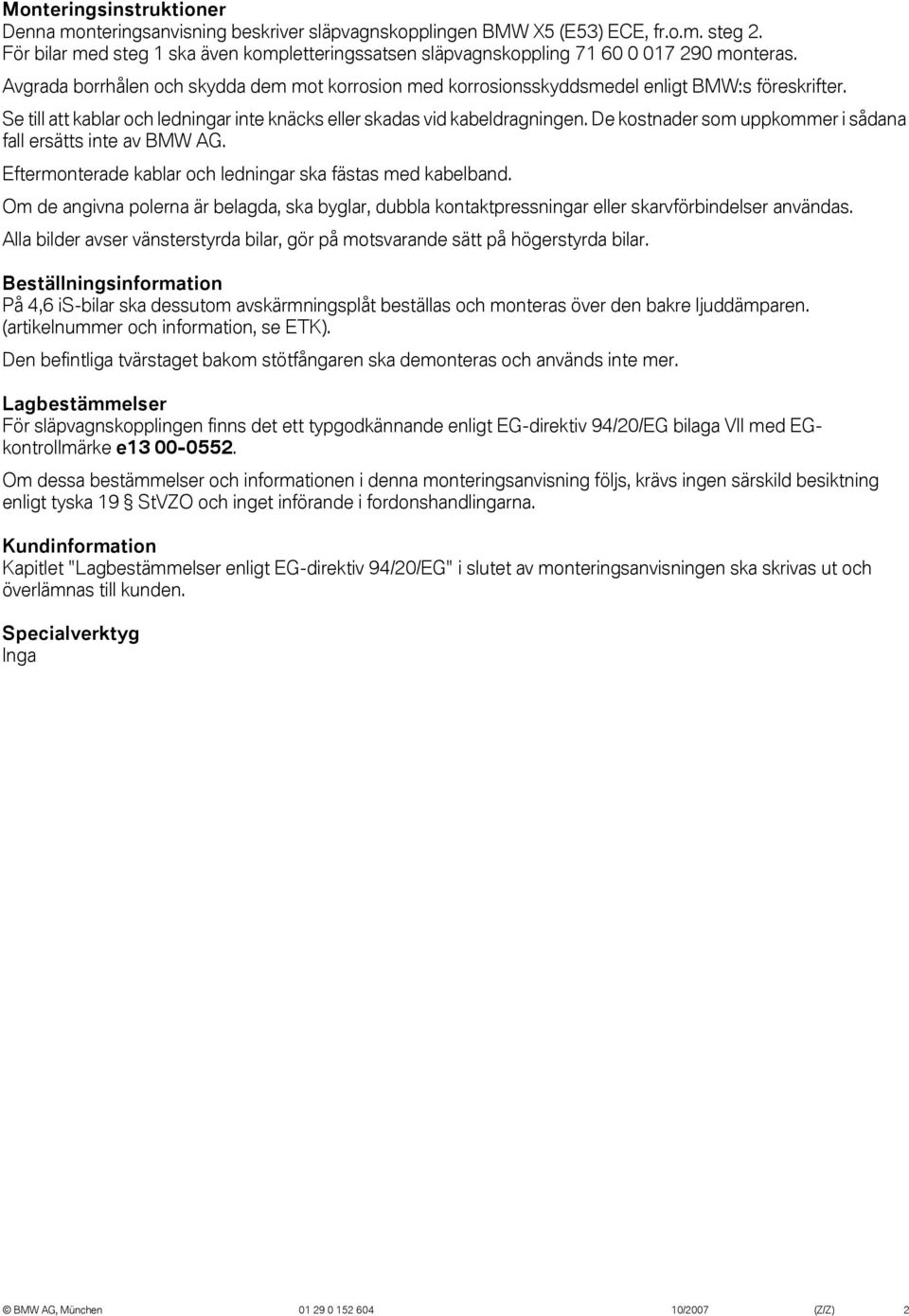

2 Monteringsinstruktioner Denna monteringsanvisning beskriver släpvagnskopplingen BMW X5 (E53) ECE, fr.o.m. steg 2. För bilar med steg 1 ska även kompletteringssatsen släpvagnskoppling monteras. Avgrada borrhålen och skydda dem mot korrosion med korrosionsskyddsmedel enligt BMW:s föreskrifter. Se till att kablar och ledningar inte knäcks eller skadas vid kabeldragningen. De kostnader som uppkommer i sådana fall ersätts inte av BMW AG. Eftermonterade kablar och ledningar ska fästas med kabelband. Om de angivna polerna är belagda, ska byglar, dubbla kontaktpressningar eller skarvförbindelser användas. Alla bilder avser vänsterstyrda bilar, gör på motsvarande sätt på högerstyrda bilar. Beställningsinformation På 4,6 is-bilar ska dessutom avskärmningsplåt beställas och monteras över den bakre ljuddämparen. (artikelnummer och information, se ETK). Den befintliga tvärstaget bakom stötfångaren ska demonteras och används inte mer. Lagbestämmelser För släpvagnskopplingen finns det ett typgodkännande enligt EG-direktiv 94/20/EG bilaga VII med EGkontrollmärke e Om dessa bestämmelser och informationen i denna monteringsanvisning följs, krävs ingen särskild besiktning enligt tyska 19 StVZO och inget införande i fordonshandlingarna. Kundinformation Kapitlet "Lagbestämmelser enligt EG-direktiv 94/20/EG" i slutet av monteringsanvisningen ska skrivas ut och överlämnas till kunden. Specialverktyg Inga BMW AG, München /2007 (Z/Z) 2

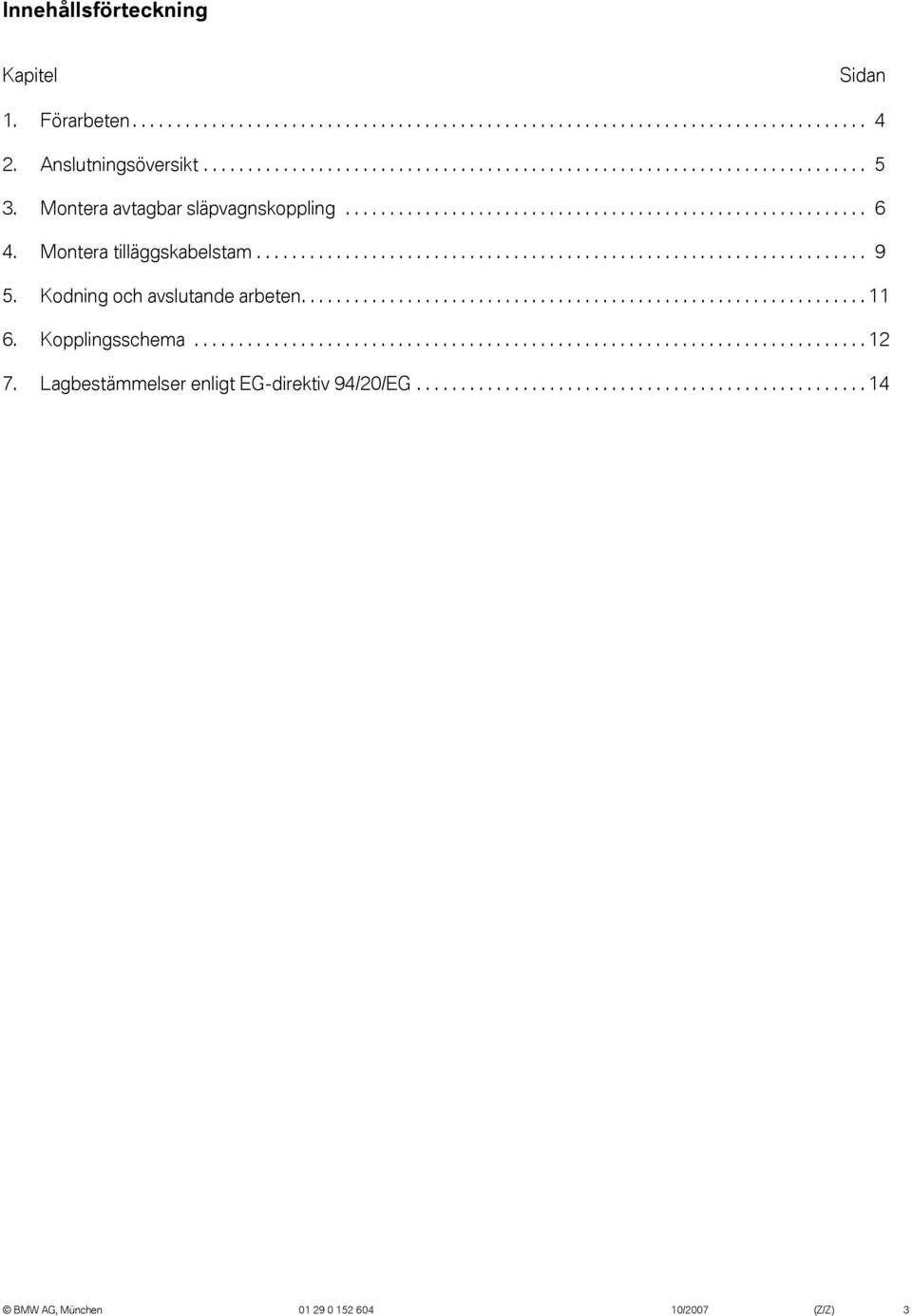

3 Innehållsförteckning Kapitel Sidan 1. Förarbeten Anslutningsöversikt Montera avtagbar släpvagnskoppling Montera tilläggskabelstam Kodning och avslutande arbeten Kopplingsschema Lagbestämmelser enligt EG-direktiv 94/20/EG BMW AG, München /2007 (Z/Z) 3

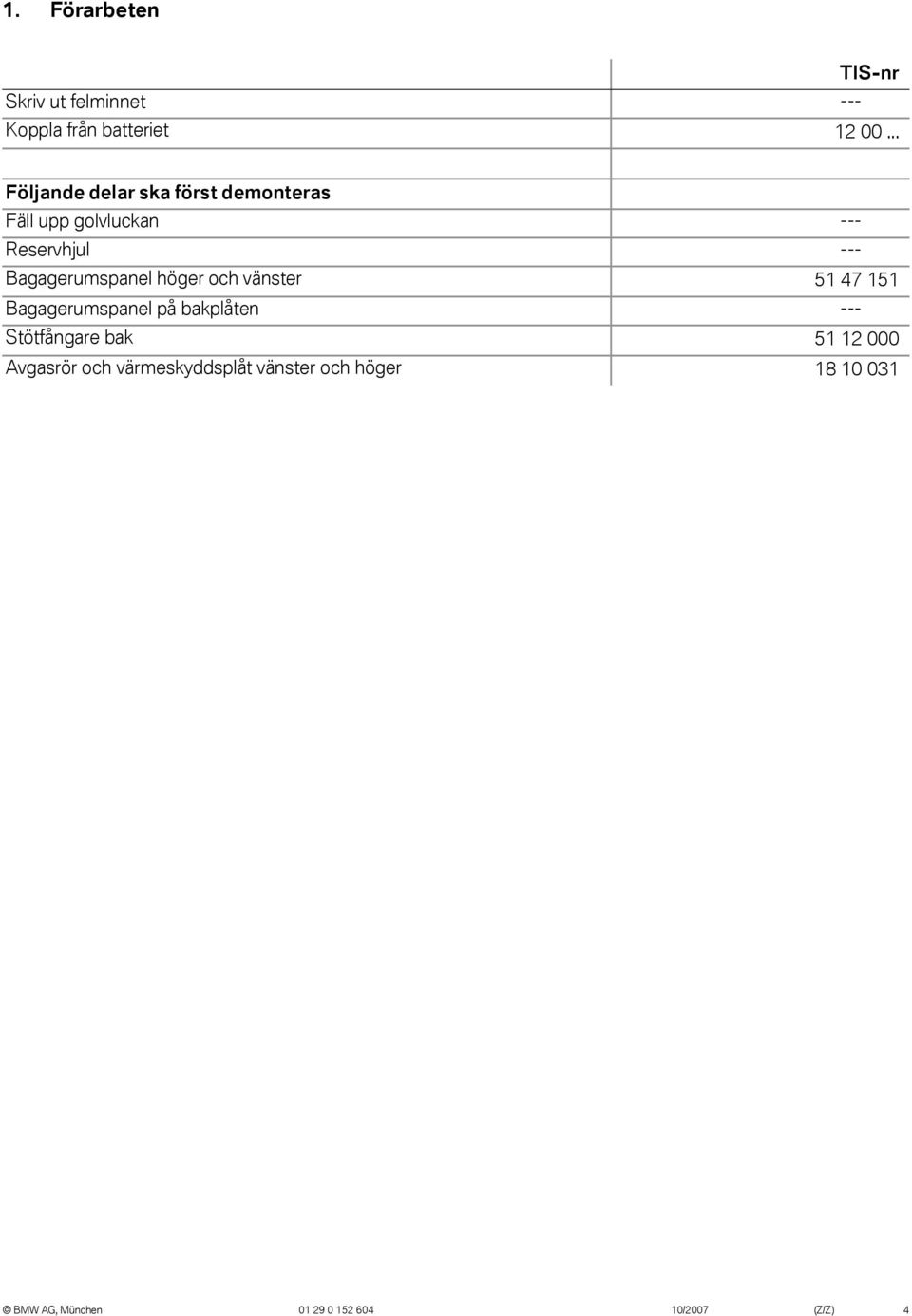

4 1. Förarbeten TIS-nr Skriv ut felminnet --- Koppla från batteriet Följande delar ska först demonteras Fäll upp golvluckan --- Reservhjul --- Bagagerumspanel höger och vänster Bagagerumspanel på bakplåten --- Stötfångare bak Avgasrör och värmeskyddsplåt vänster och höger BMW AG, München /2007 (Z/Z) 4

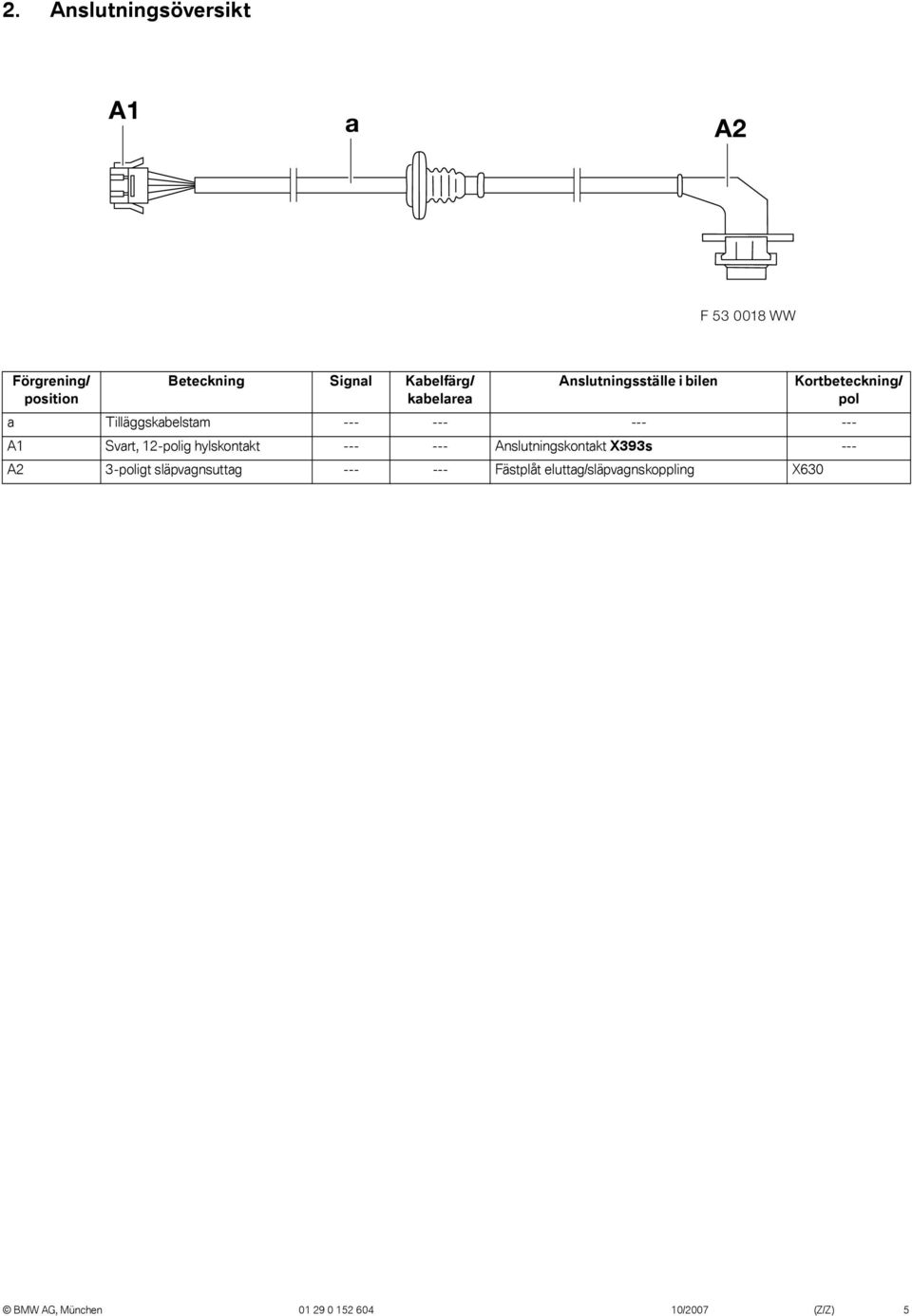

5 2. Anslutningsöversikt A1 a A2 F WW Förgrening/ position Beteckning Signal Kabelfärg/ kabelarea Anslutningsställe i bilen Kortbeteckning/ pol a Tilläggskabelstam A1 Svart, 12-polig hylskontakt Anslutningskontakt X393s --- A2 3-poligt släpvagnsuttag Fästplåt eluttag/släpvagnskoppling X630 BMW AG, München /2007 (Z/Z) 5

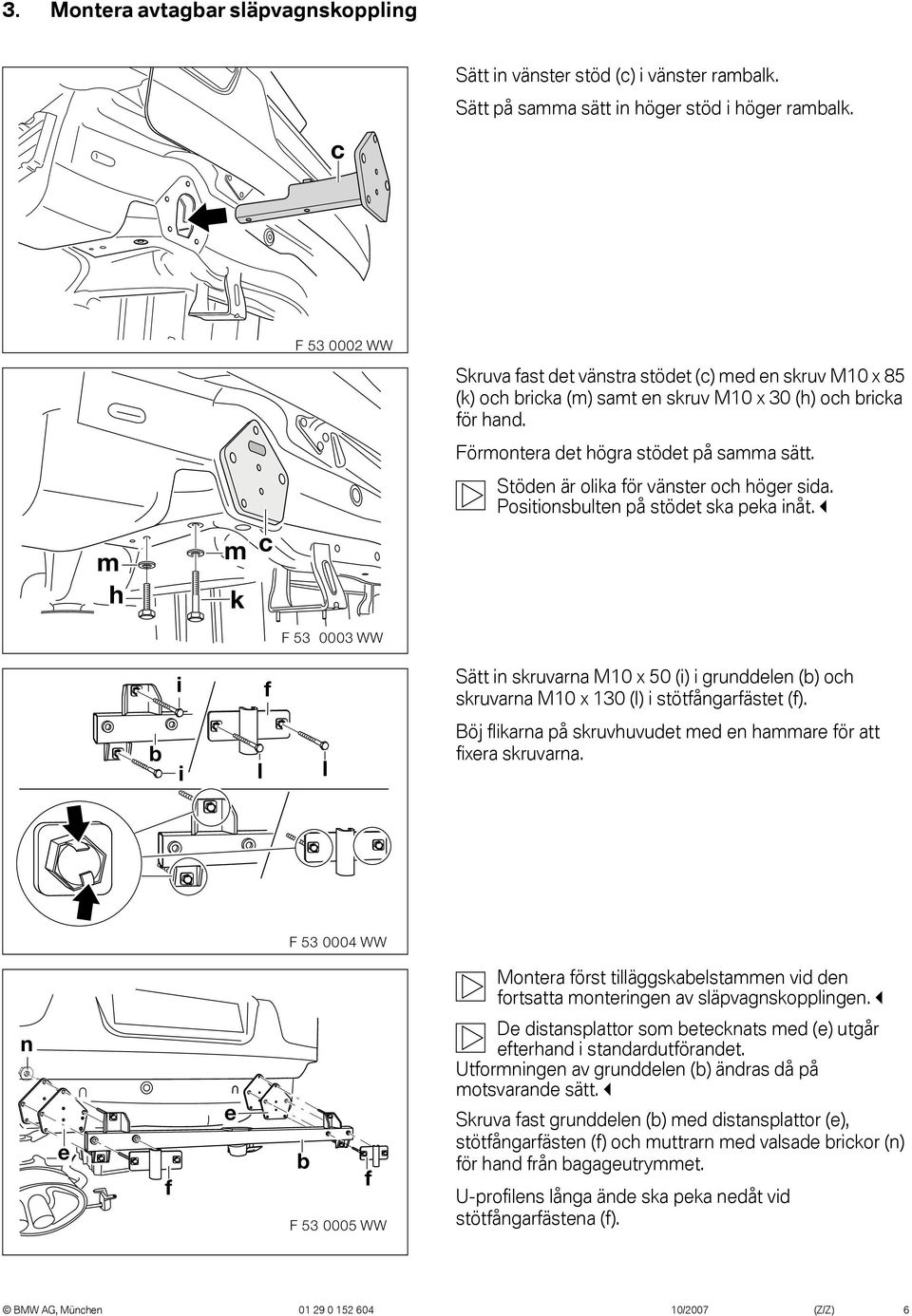

6 3. Montera avtagbar släpvagnskoppling Sätt in vänster stöd (c) i vänster rambalk. Sätt på samma sätt in höger stöd i höger rambalk. c F WW Skruva fast det vänstra stödet (c) med en skruv M10 x 85 (k) och bricka (m) samt en skruv M10 x 30 (h) och bricka för hand. Förmontera det högra stödet på samma sätt. Stöden är olika för vänster och höger sida. Positionsbulten på stödet ska peka inåt. m h m k c F WW i f Sätt in skruvarna M10 x 50 (i) i grunddelen (b) och skruvarna M10 x 130 (l) i stötfångarfästet (f). b i l l Böj flikarna på skruvhuvudet med en hammare för att fixera skruvarna. F WW Montera först tilläggskabelstammen vid den fortsatta monteringen av släpvagnskopplingen. n e f e b f F WW De distansplattor som betecknats med (e) utgår efterhand i standardutförandet. Utformningen av grunddelen (b) ändras då på motsvarande sätt. Skruva fast grunddelen (b) med distansplattor (e), stötfångarfästen (f) och muttrarn med valsade brickor (n) för hand från bagageutrymmet. U-profilens långa ände ska peka nedåt vid stötfångarfästena (f). BMW AG, München /2007 (Z/Z) 6

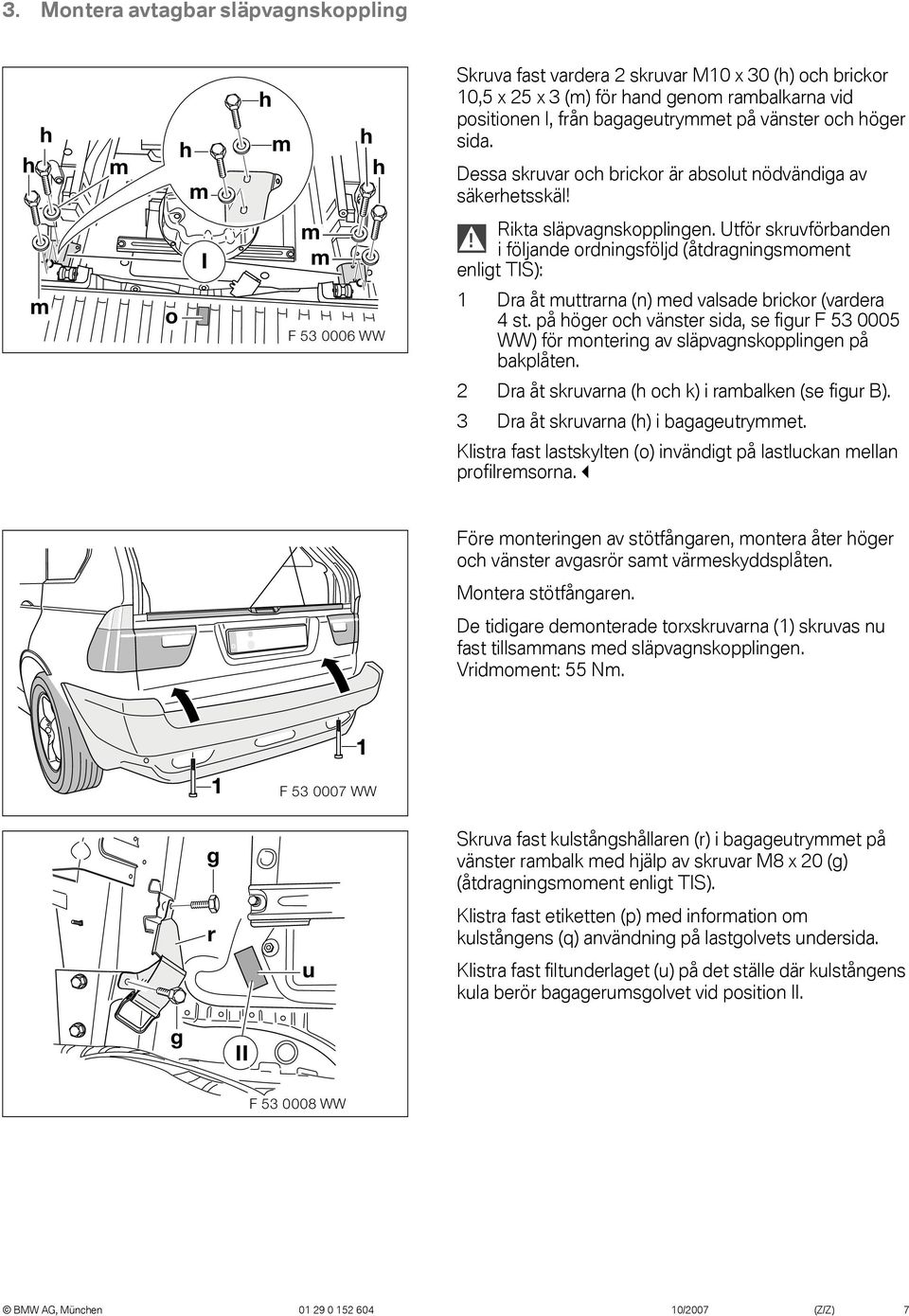

7 3. Montera avtagbar släpvagnskoppling h h m h m h m h h Skruva fast vardera 2 skruvar M10 x 30 (h) och brickor 10,5 x 25 x 3 (m) för hand genom rambalkarna vid positionen I, från bagageutrymmet på vänster och höger sida. Dessa skruvar och brickor är absolut nödvändiga av säkerhetsskäl! I m m Rikta släpvagnskopplingen. Utför skruvförbanden! i följande ordningsföljd (åtdragningsmoment enligt TIS): m o F WW 1 Dra åt muttrarna (n) med valsade brickor (vardera 4 st. på höger och vänster sida, se figur F WW) för montering av släpvagnskopplingen på bakplåten. 2 Dra åt skruvarna (h och k) i rambalken (se figur B). 3 Dra åt skruvarna (h) i bagageutrymmet. Klistra fast lastskylten (o) invändigt på lastluckan mellan profilremsorna. Före monteringen av stötfångaren, montera åter höger och vänster avgasrör samt värmeskyddsplåten. Montera stötfångaren. De tidigare demonterade torxskruvarna (1) skruvas nu fast tillsammans med släpvagnskopplingen. Vridmoment: 55 Nm. 1 1 F WW g r u Skruva fast kulstångshållaren (r) i bagageutrymmet på vänster rambalk med hjälp av skruvar M8 x 20 (g) (åtdragningsmoment enligt TIS). Klistra fast etiketten (p) med information om kulstångens (q) användning på lastgolvets undersida. Klistra fast filtunderlaget (u) på det ställe där kulstångens kula berör bagagerumsgolvet vid position II. g II F WW BMW AG, München /2007 (Z/Z) 7

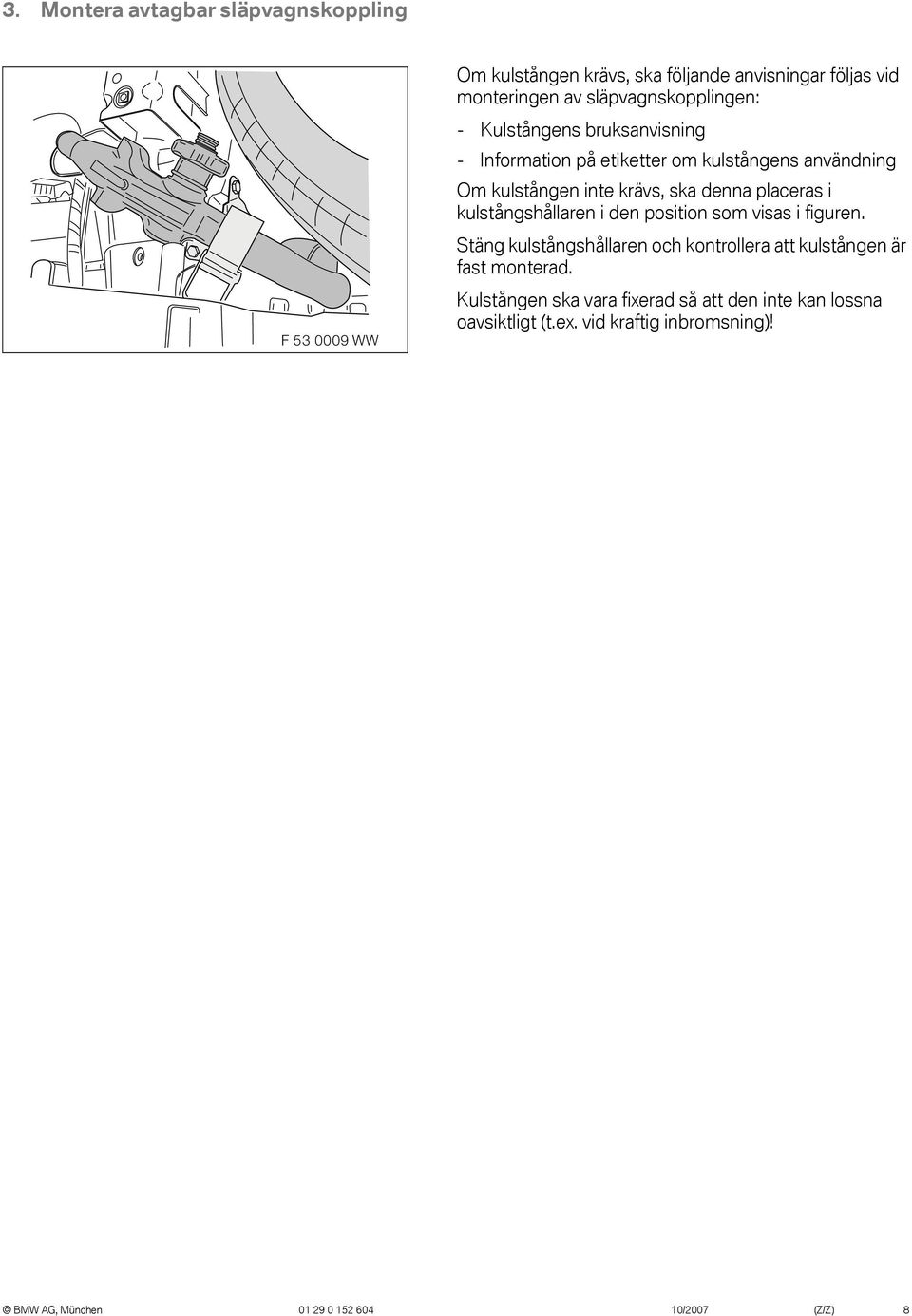

8 3. Montera avtagbar släpvagnskoppling F WW Om kulstången krävs, ska följande anvisningar följas vid monteringen av släpvagnskopplingen: - Kulstångens bruksanvisning - Information på etiketter om kulstångens användning Om kulstången inte krävs, ska denna placeras i kulstångshållaren i den position som visas i figuren. Stäng kulstångshållaren och kontrollera att kulstången är fast monterad. Kulstången ska vara fixerad så att den inte kan lossna oavsiktligt (t.ex. vid kraftig inbromsning)! BMW AG, München /2007 (Z/Z) 8

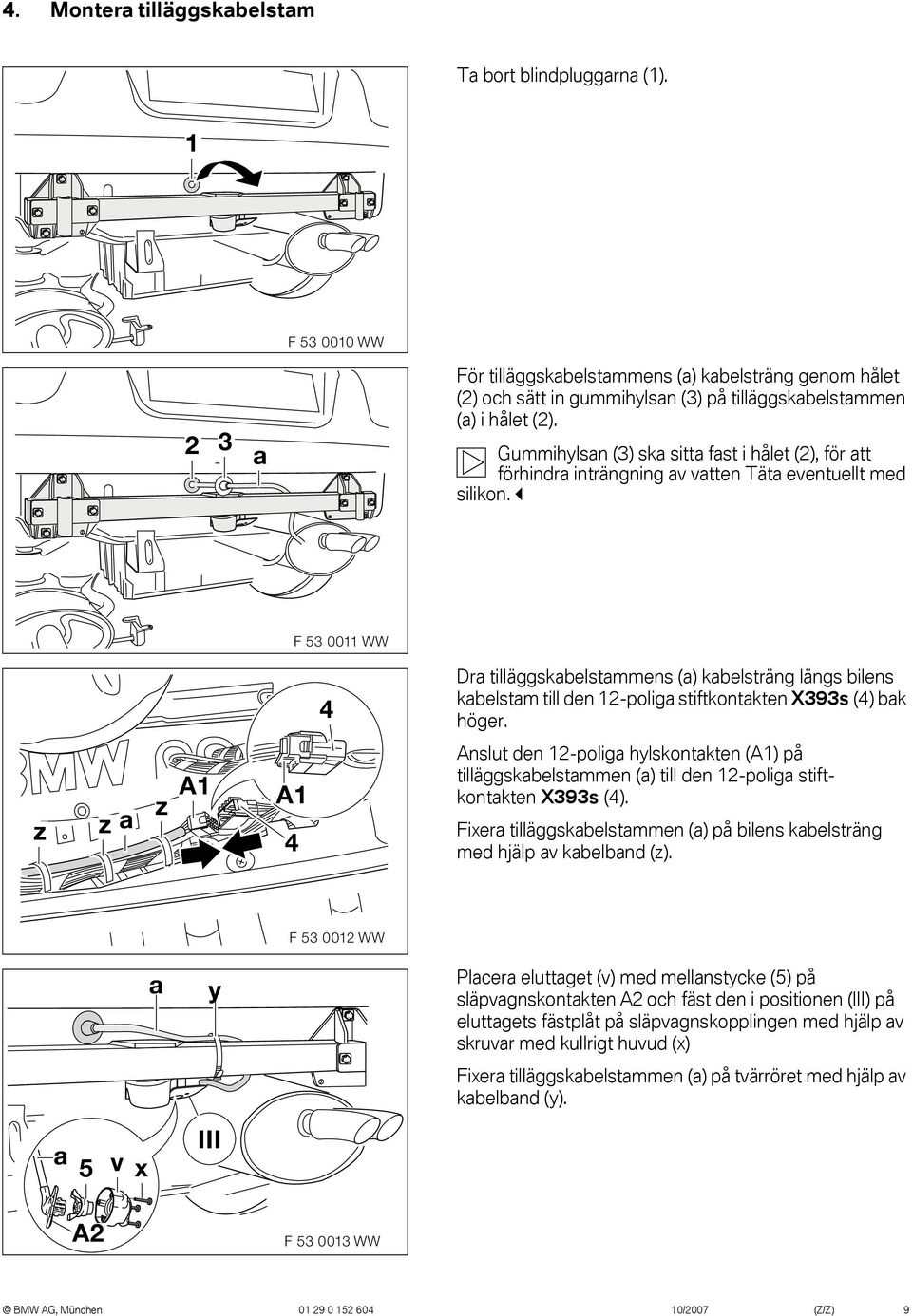

9 4. Montera tilläggskabelstam Ta bort blindpluggarna (1). 1 F WW 2 3 a För tilläggskabelstammens (a) kabelsträng genom hålet (2) och sätt in gummihylsan (3) på tilläggskabelstammen (a) i hålet (2). Gummihylsan (3) ska sitta fast i hålet (2), för att förhindra inträngning av vatten Täta eventuellt med silikon. F WW 4 Dra tilläggskabelstammens (a) kabelsträng längs bilens kabelstam till den 12-poliga stiftkontakten X393s (4) bak höger. z z a z A1 A1 4 Anslut den 12-poliga hylskontakten (A1) på tilläggskabelstammen (a) till den 12-poliga stiftkontakten X393s (4). Fixera tilläggskabelstammen (a) på bilens kabelsträng med hjälp av kabelband (z). F WW a y Placera eluttaget (v) med mellanstycke (5) på släpvagnskontakten A2 och fäst den i positionen (III) på eluttagets fästplåt på släpvagnskopplingen med hjälp av skruvar med kullrigt huvud (x) Fixera tilläggskabelstammen (a) på tvärröret med hjälp av kabelband (y). a 5 v x III A2 F WW BMW AG, München /2007 (Z/Z) 9

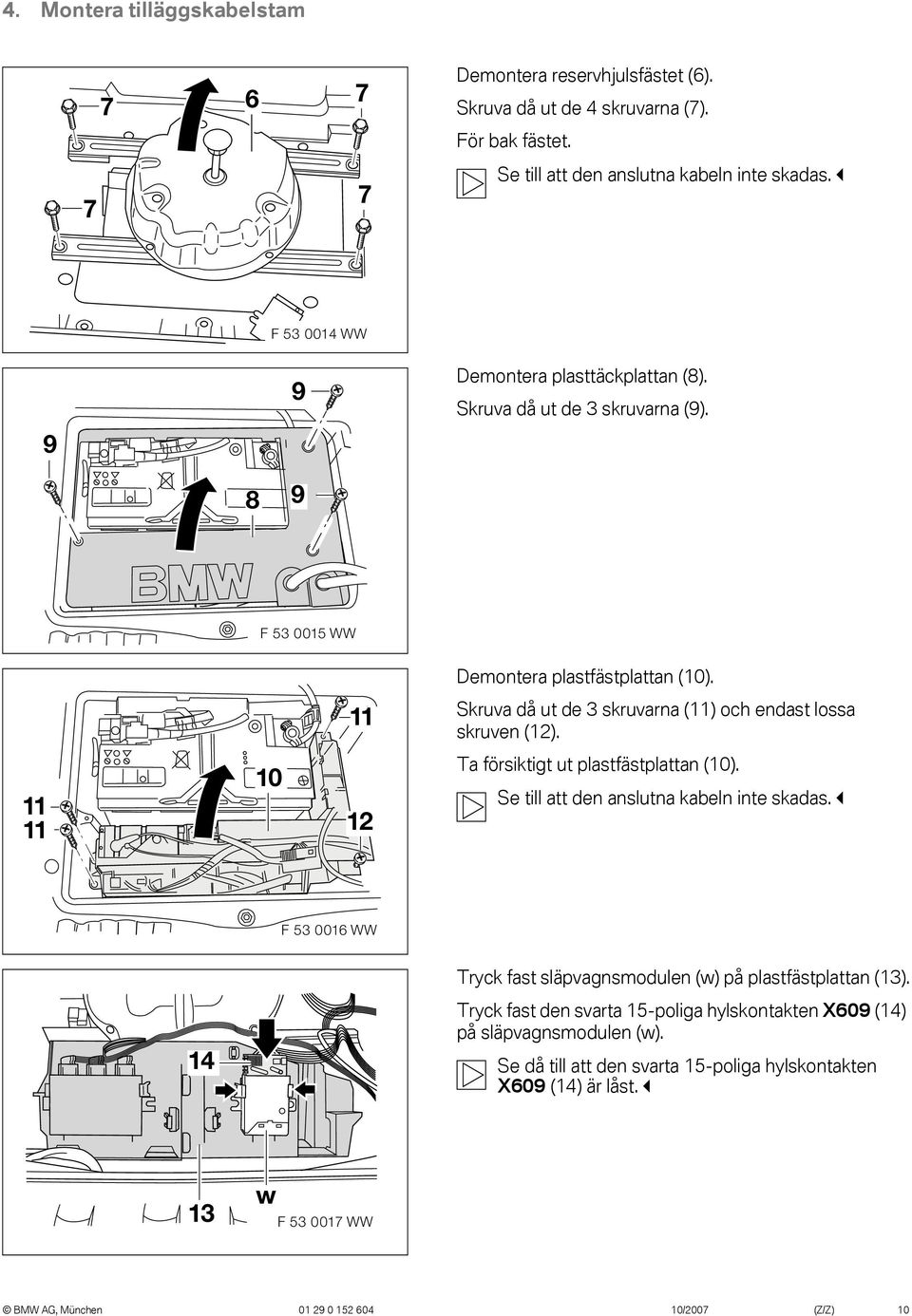

10 4. Montera tilläggskabelstam Demontera reservhjulsfästet (6). Skruva då ut de 4 skruvarna (7). För bak fästet. 7 7 Se till att den anslutna kabeln inte skadas. F WW 9 9 Demontera plasttäckplattan (8). Skruva då ut de 3 skruvarna (9). 8 9 F WW Demontera plastfästplattan (10). 11 Skruva då ut de 3 skruvarna (11) och endast lossa skruven (12) Ta försiktigt ut plastfästplattan (10). Se till att den anslutna kabeln inte skadas. F WW 14 Tryck fast släpvagnsmodulen (w) på plastfästplattan (13). Tryck fast den svarta 15-poliga hylskontakten X609 (14) på släpvagnsmodulen (w). Se då till att den svarta 15-poliga hylskontakten X609 (14) är låst. 13 w F WW BMW AG, München /2007 (Z/Z) 10

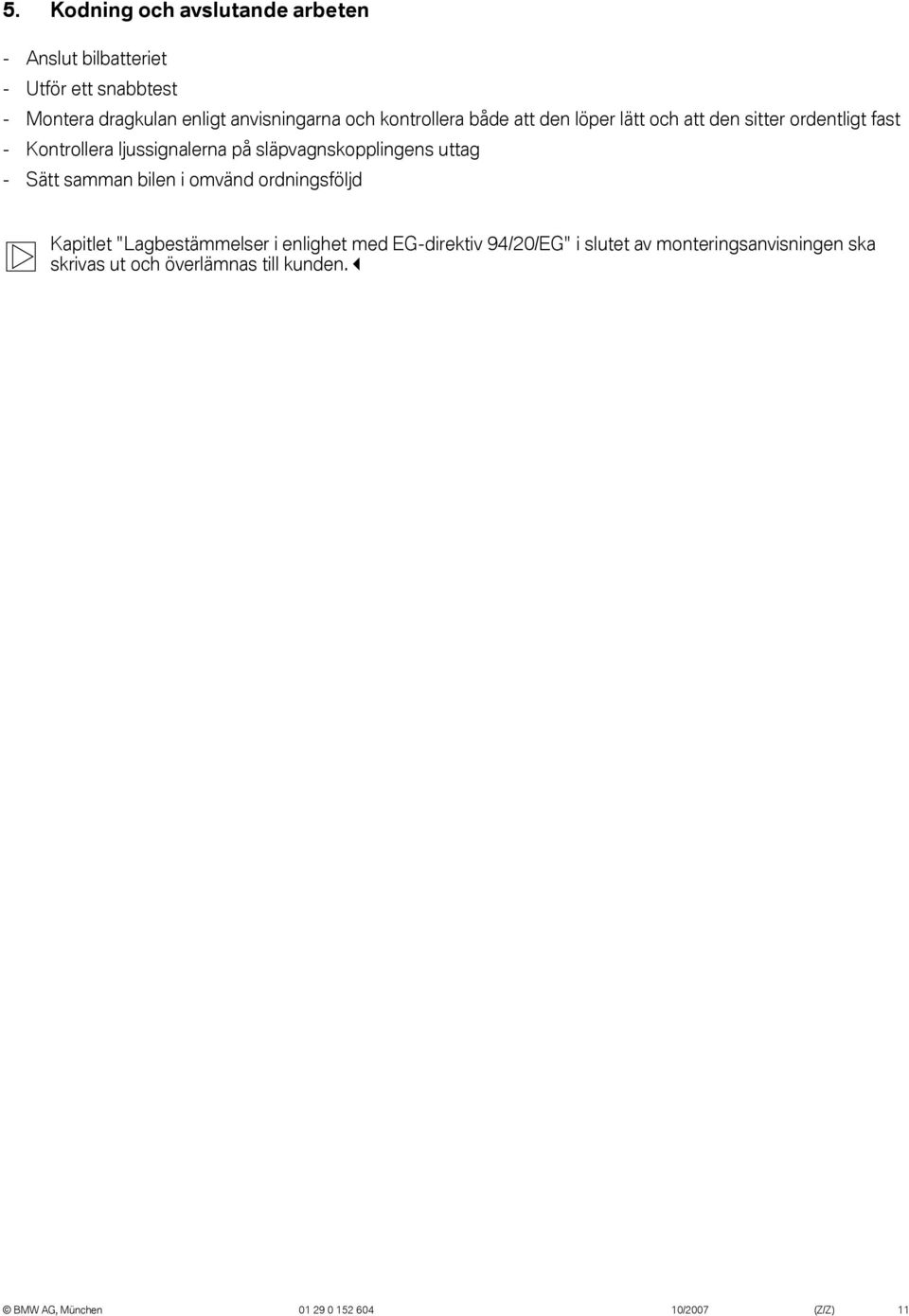

11 5. Kodning och avslutande arbeten - Anslut bilbatteriet - Utför ett snabbtest - Montera dragkulan enligt anvisningarna och kontrollera både att den löper lätt och att den sitter ordentligt fast - Kontrollera ljussignalerna på släpvagnskopplingens uttag - Sätt samman bilen i omvänd ordningsföljd Kapitlet "Lagbestämmelser i enlighet med EG-direktiv 94/20/EG" i slutet av monteringsanvisningen ska skrivas ut och överlämnas till kunden. BMW AG, München /2007 (Z/Z) 11

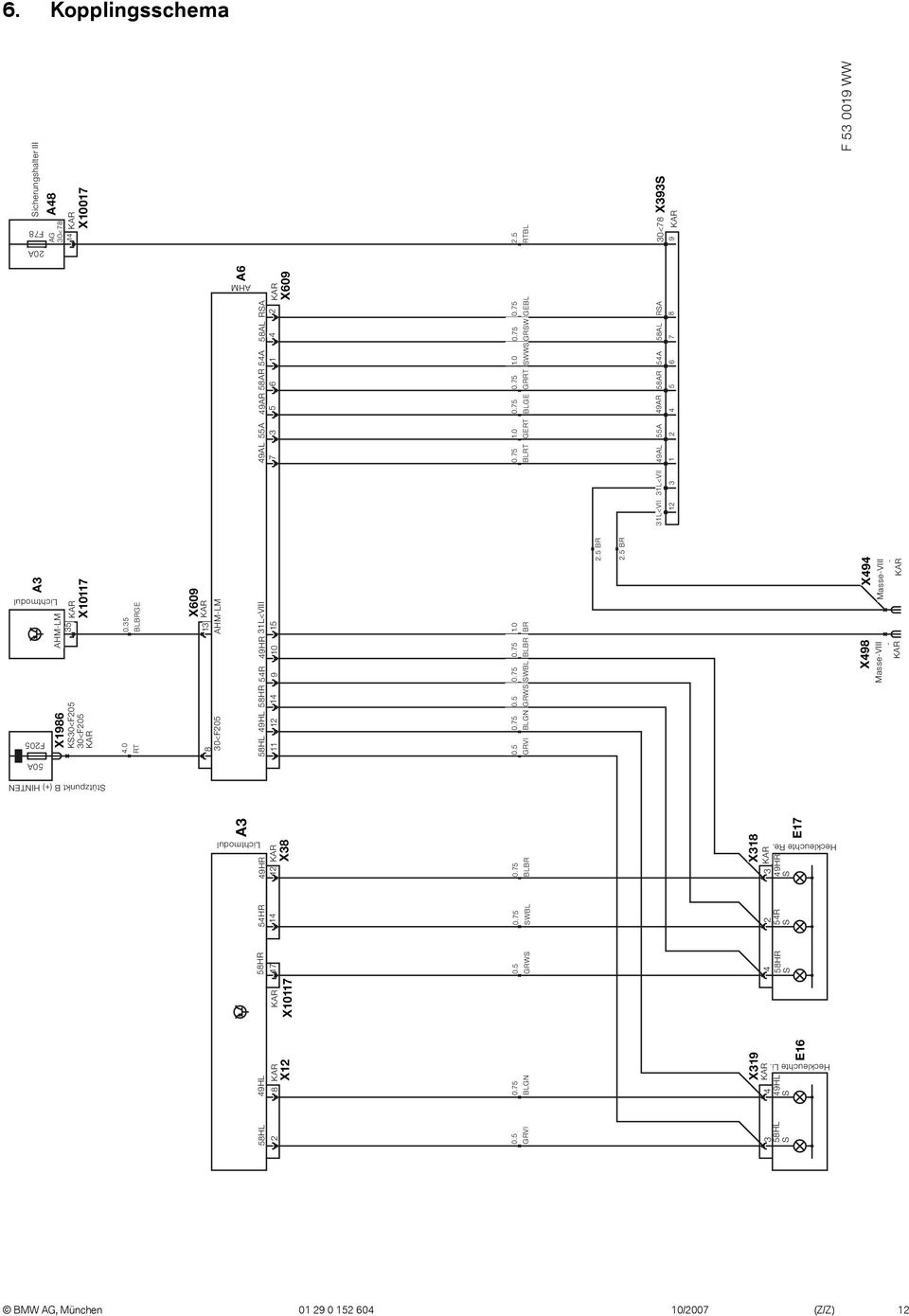

12 6. Kopplingsschema 58HL 49HL 58HR 54R 49HR 31L<VIII 49AL 55A 49AR 58AR 54A 58AL RSA Stützpunkt B (+) HINTEN 50A F205 Lichtmodul 58HL 49HL 2 8 X12 X HR 17 54HR 14 49HR 12 X38 A3 X1986 KS30<F205 30<F205 AHM-LM 35 A3 X RT 0.35 BLBRGE 8 30<F205 X AHM-LM A6 Lichtmodul AHM 0.5 GRVI BLGN X319 E GRWS SWBL BLBR X GRVI BLGN 0.5 GRWS SWBL BLBR 1.0 BR BLRT 1.0 GERT BLGE GRRT 1.0 SWWS GRSW GEBL 2.5 RTBL Heckleuchte Li. Heckleuchte Re. 3 58HL S 4 49HL S 4 58HR S R S 49HR S X318 E BR 2.5 BR 31L<VII 31L<VII 49AL 55A 49AR 58AR 54A 58AL RSA X498 X494 Masse-VIII - Masse-VIII - Sicherungshalter III X <78 9 X393S 20A F78 AG 30<78 14 A48 F WW BMW AG, München /2007 (Z/Z) 12

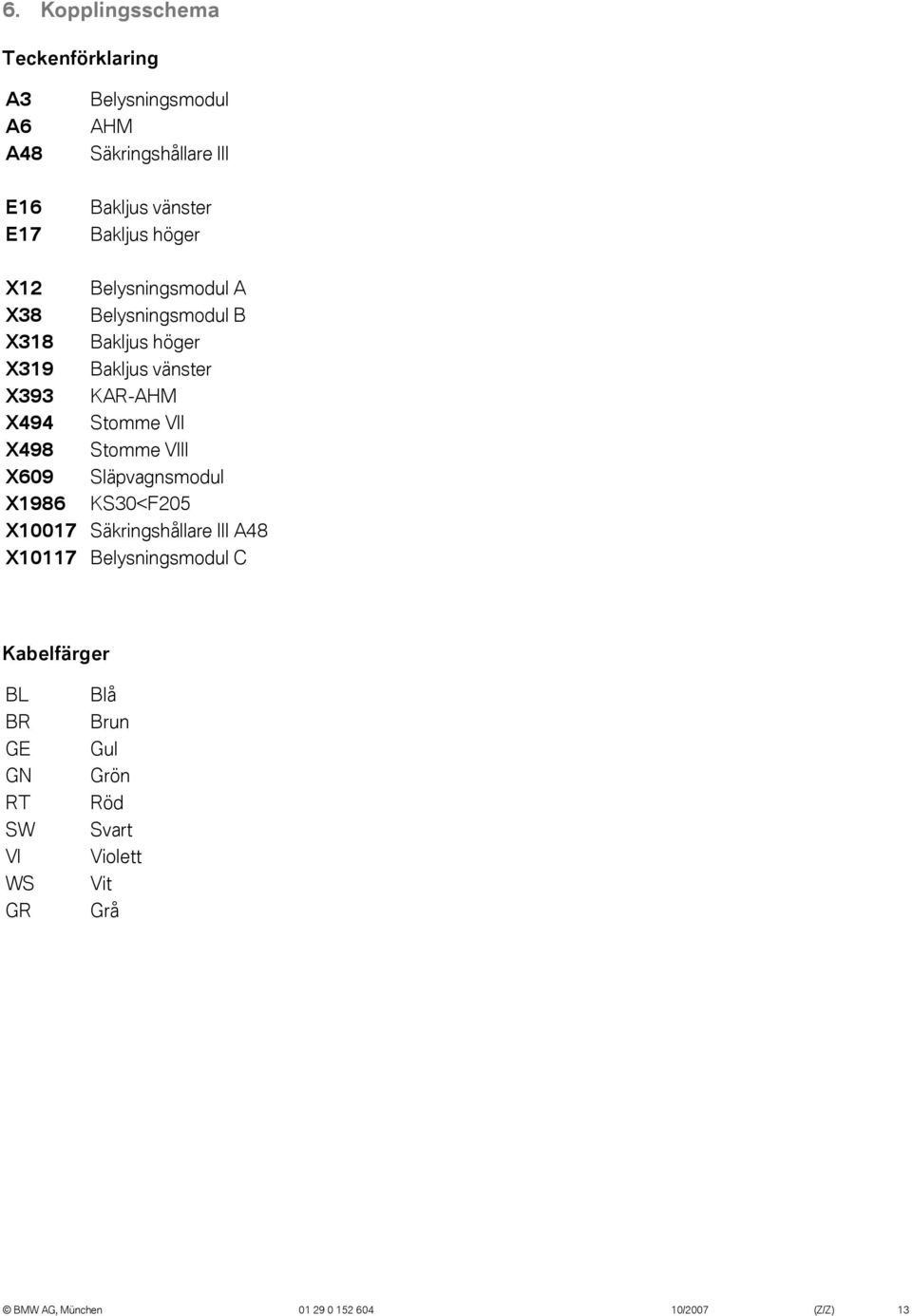

13 6. Kopplingsschema Teckenförklaring A3 A6 A48 Belysningsmodul AHM Säkringshållare III E16 E17 Bakljus vänster Bakljus höger X12 X38 X318 X319 X393 X494 X498 X609 X1986 X10017 X10117 Belysningsmodul A Belysningsmodul B Bakljus höger Bakljus vänster -AHM Stomme VII Stomme VIII Släpvagnsmodul KS30<F205 Säkringshållare III A48 Belysningsmodul C Kabelfärger BL BR GE GN RT SW VI WS GR Blå Brun Gul Grön Röd Svart Violett Vit Grå BMW AG, München /2007 (Z/Z) 13

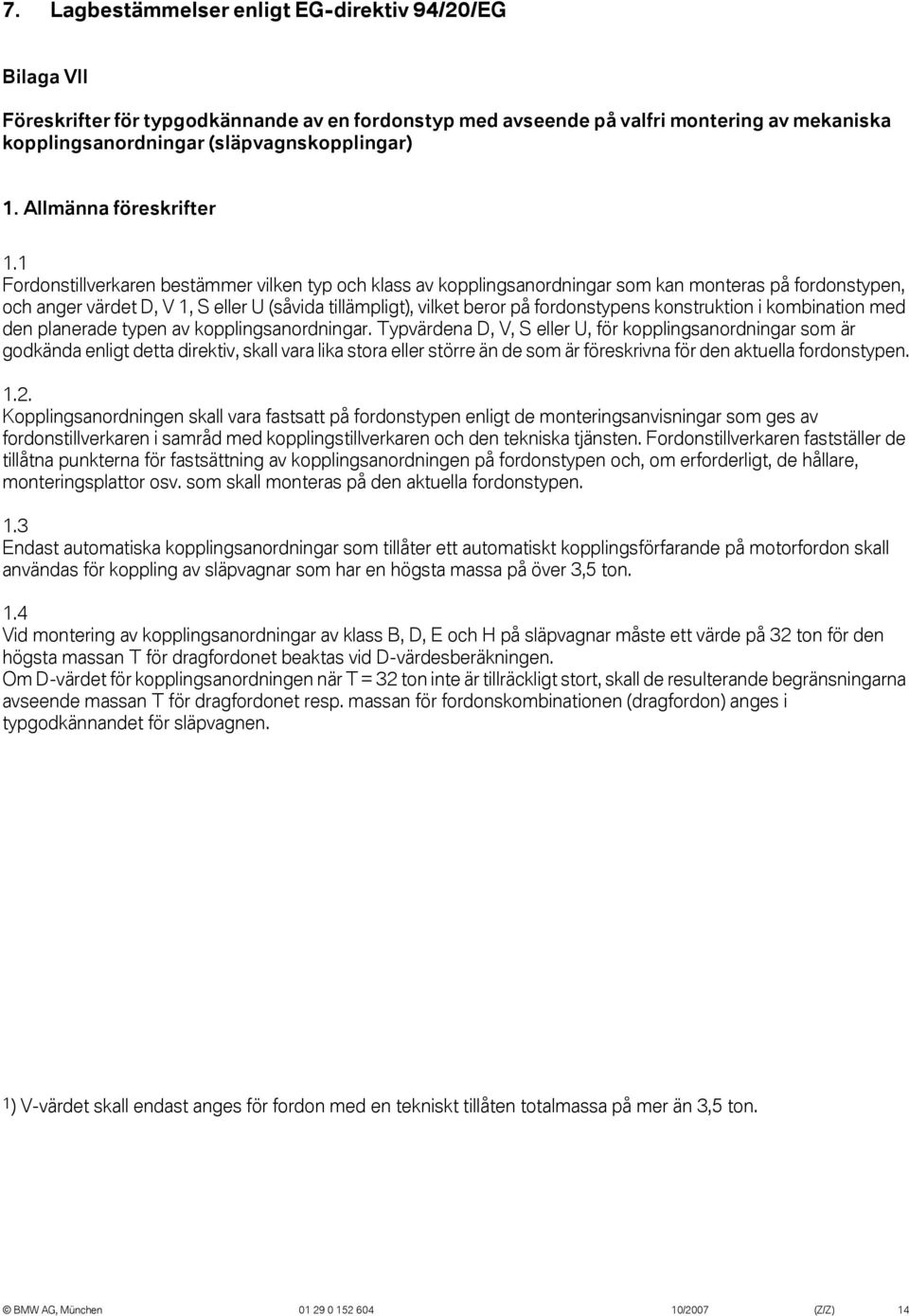

14 7. Lagbestämmelser enligt EG-direktiv 94/20/EG Bilaga VII Föreskrifter för typgodkännande av en fordonstyp med avseende på valfri montering av mekaniska kopplingsanordningar (släpvagnskopplingar) 1. Allmänna föreskrifter 1.1 Fordonstillverkaren bestämmer vilken typ och klass av kopplingsanordningar som kan monteras på fordonstypen, och anger värdet D, V 1, S eller U (såvida tillämpligt), vilket beror på fordonstypens konstruktion i kombination med den planerade typen av kopplingsanordningar. Typvärdena D, V, S eller U, för kopplingsanordningar som är godkända enligt detta direktiv, skall vara lika stora eller större än de som är föreskrivna för den aktuella fordonstypen Kopplingsanordningen skall vara fastsatt på fordonstypen enligt de monteringsanvisningar som ges av fordonstillverkaren i samråd med kopplingstillverkaren och den tekniska tjänsten. Fordonstillverkaren fastställer de tillåtna punkterna för fastsättning av kopplingsanordningen på fordonstypen och, om erforderligt, de hållare, monteringsplattor osv. som skall monteras på den aktuella fordonstypen. 1.3 Endast automatiska kopplingsanordningar som tillåter ett automatiskt kopplingsförfarande på motorfordon skall användas för koppling av släpvagnar som har en högsta massa på över 3,5 ton. 1.4 Vid montering av kopplingsanordningar av klass B, D, E och H på släpvagnar måste ett värde på 32 ton för den högsta massan T för dragfordonet beaktas vid D-värdesberäkningen. Om D-värdet för kopplingsanordningen när T = 32 ton inte är tillräckligt stort, skall de resulterande begränsningarna avseende massan T för dragfordonet resp. massan för fordonskombinationen (dragfordon) anges i typgodkännandet för släpvagnen. 1) V-värdet skall endast anges för fordon med en tekniskt tillåten totalmassa på mer än 3,5 ton. BMW AG, München /2007 (Z/Z) 14

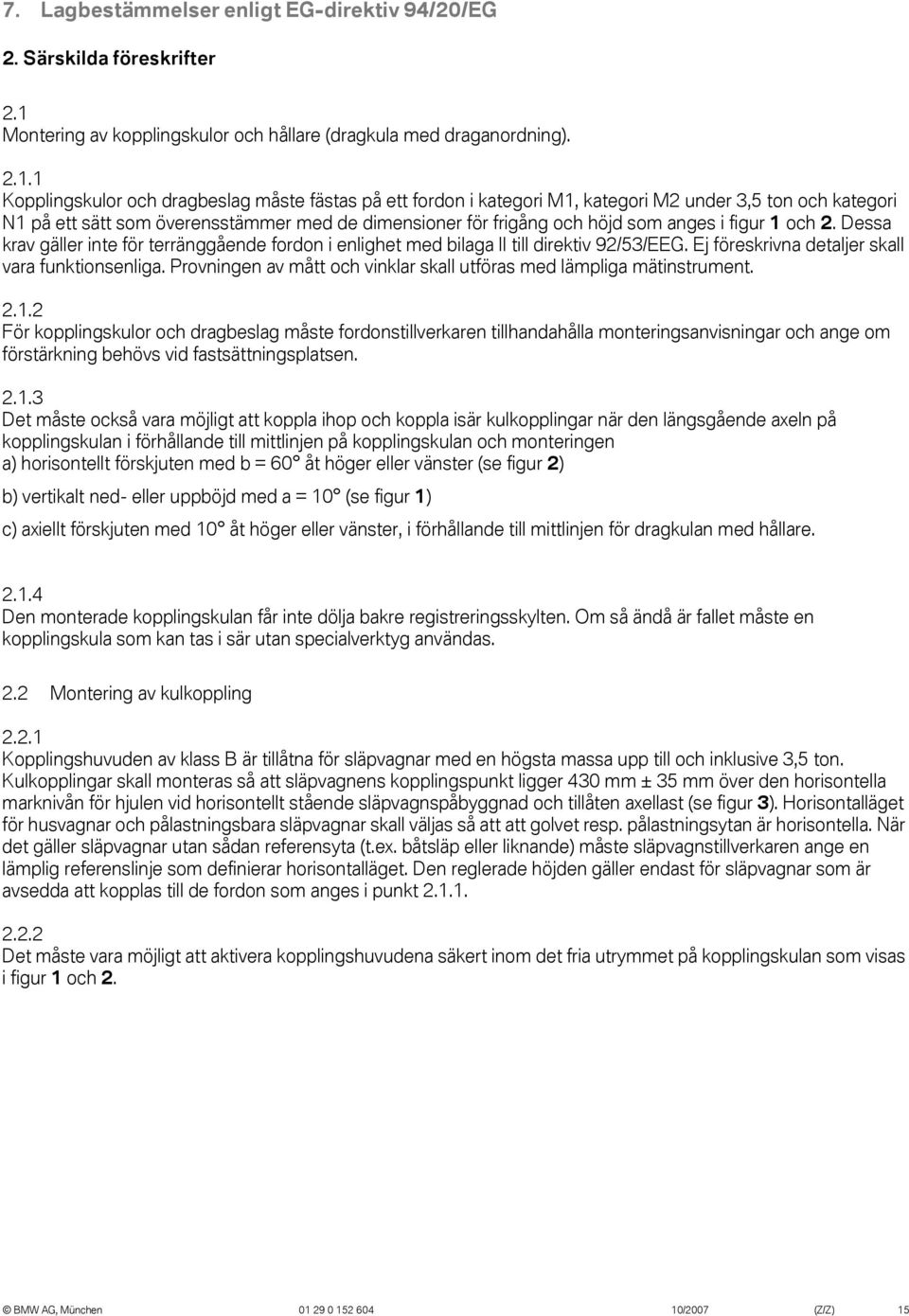

15 7. Lagbestämmelser enligt EG-direktiv 94/20/EG 2. Särskilda föreskrifter 2.1 Montering av kopplingskulor och hållare (dragkula med draganordning) Kopplingskulor och dragbeslag måste fästas på ett fordon i kategori M1, kategori M2 under 3,5 ton och kategori N1 på ett sätt som överensstämmer med de dimensioner för frigång och höjd som anges i figur 1 och 2. Dessa krav gäller inte för terränggående fordon i enlighet med bilaga II till direktiv 92/53/EEG. Ej föreskrivna detaljer skall vara funktionsenliga. Provningen av mått och vinklar skall utföras med lämpliga mätinstrument För kopplingskulor och dragbeslag måste fordonstillverkaren tillhandahålla monteringsanvisningar och ange om förstärkning behövs vid fastsättningsplatsen Det måste också vara möjligt att koppla ihop och koppla isär kulkopplingar när den längsgående axeln på kopplingskulan i förhållande till mittlinjen på kopplingskulan och monteringen a) horisontellt förskjuten med b = 60 åt höger eller vänster (se figur 2) b) vertikalt ned- eller uppböjd med a = 10 (se figur 1) c) axiellt förskjuten med 10 åt höger eller vänster, i förhållande till mittlinjen för dragkulan med hållare Den monterade kopplingskulan får inte dölja bakre registreringsskylten. Om så ändå är fallet måste en kopplingskula som kan tas i sär utan specialverktyg användas. 2.2 Montering av kulkoppling Kopplingshuvuden av klass B är tillåtna för släpvagnar med en högsta massa upp till och inklusive 3,5 ton. Kulkopplingar skall monteras så att släpvagnens kopplingspunkt ligger 430 mm ± 35 mm över den horisontella marknivån för hjulen vid horisontellt stående släpvagnspåbyggnad och tillåten axellast (se figur 3). Horisontalläget för husvagnar och pålastningsbara släpvagnar skall väljas så att att golvet resp. pålastningsytan är horisontella. När det gäller släpvagnar utan sådan referensyta (t.ex. båtsläp eller liknande) måste släpvagnstillverkaren ange en lämplig referenslinje som definierar horisontalläget. Den reglerade höjden gäller endast för släpvagnar som är avsedda att kopplas till de fordon som anges i punkt Det måste vara möjligt att aktivera kopplingshuvudena säkert inom det fria utrymmet på kopplingskulan som visas i figur 1 och 2. BMW AG, München /2007 (Z/Z) 15
