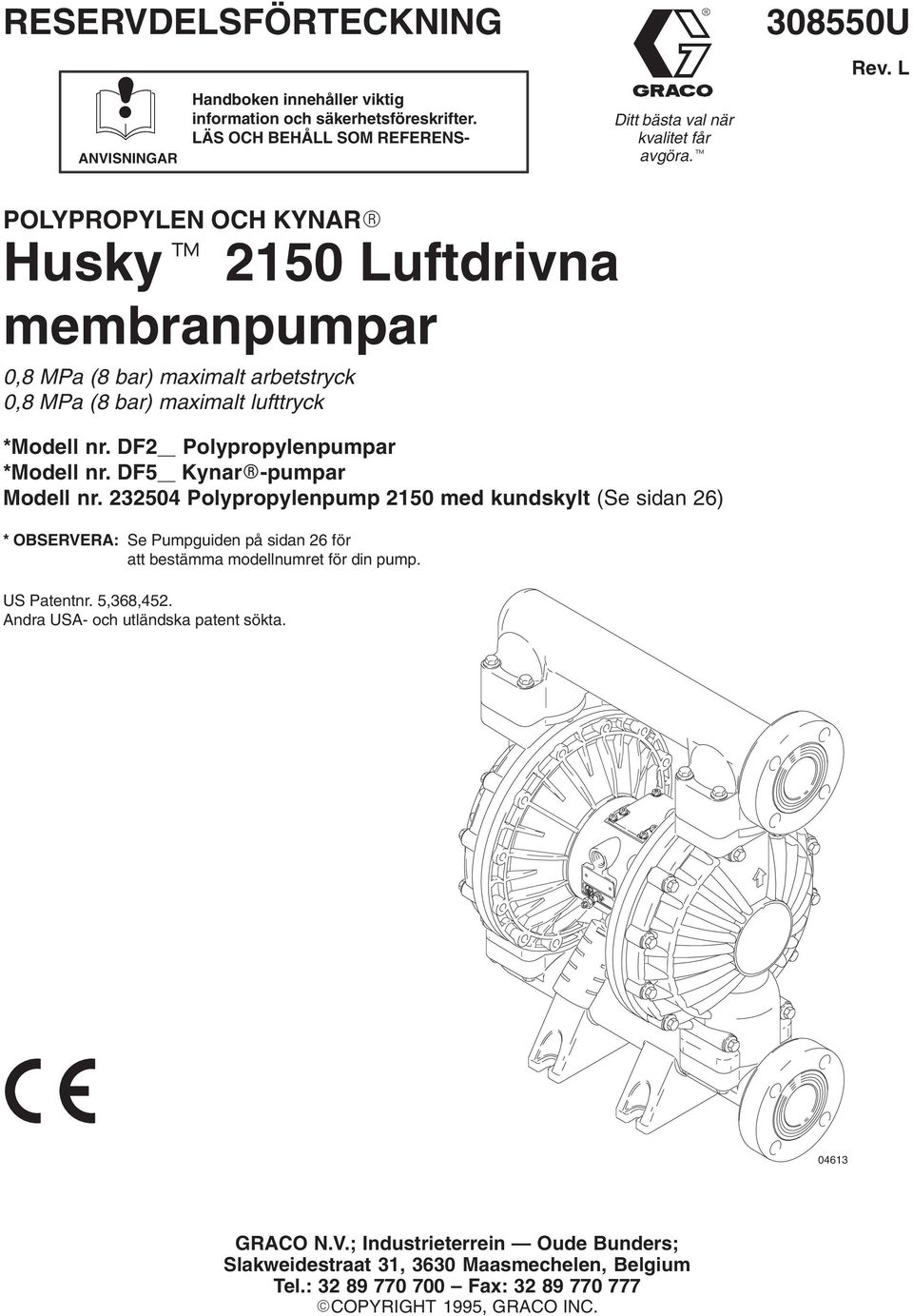

1 RESERVDELSFÖRTECKNING ANVISNINGAR Handboken innehåller viktig information och säkerhetsföreskrifter. LÄS OCH BEHÅLL SOM REFERENS- Ditt bästa val när kvalitet får avgöra U Rev. L POLYPROPYLEN OCH KYNAR Husky 50 Luftdrivna membranpumpar 0,8 MPa (8 bar) maximalt arbetstryck 0,8 MPa (8 bar) maximalt lufttryck *Modell nr. DF Polypropylenpumpar *Modell nr. DF5 Kynar-pumpar Modell nr Polypropylenpump 50 med kundskylt (Se sidan 6) * OBSERVERA: Se Pumpguiden på sidan 6 för att bestämma modellnumret för din pump. US Patentnr. 5,368,45. Andra USA- och utländska patent sökta GRACO N.V.; Industrieterrein Oude Bunders; Slakweidestraat 3, 3630 Maasmechelen, Belgium Tel.: Fax: COPYRIGHT 995, GRACO INC.

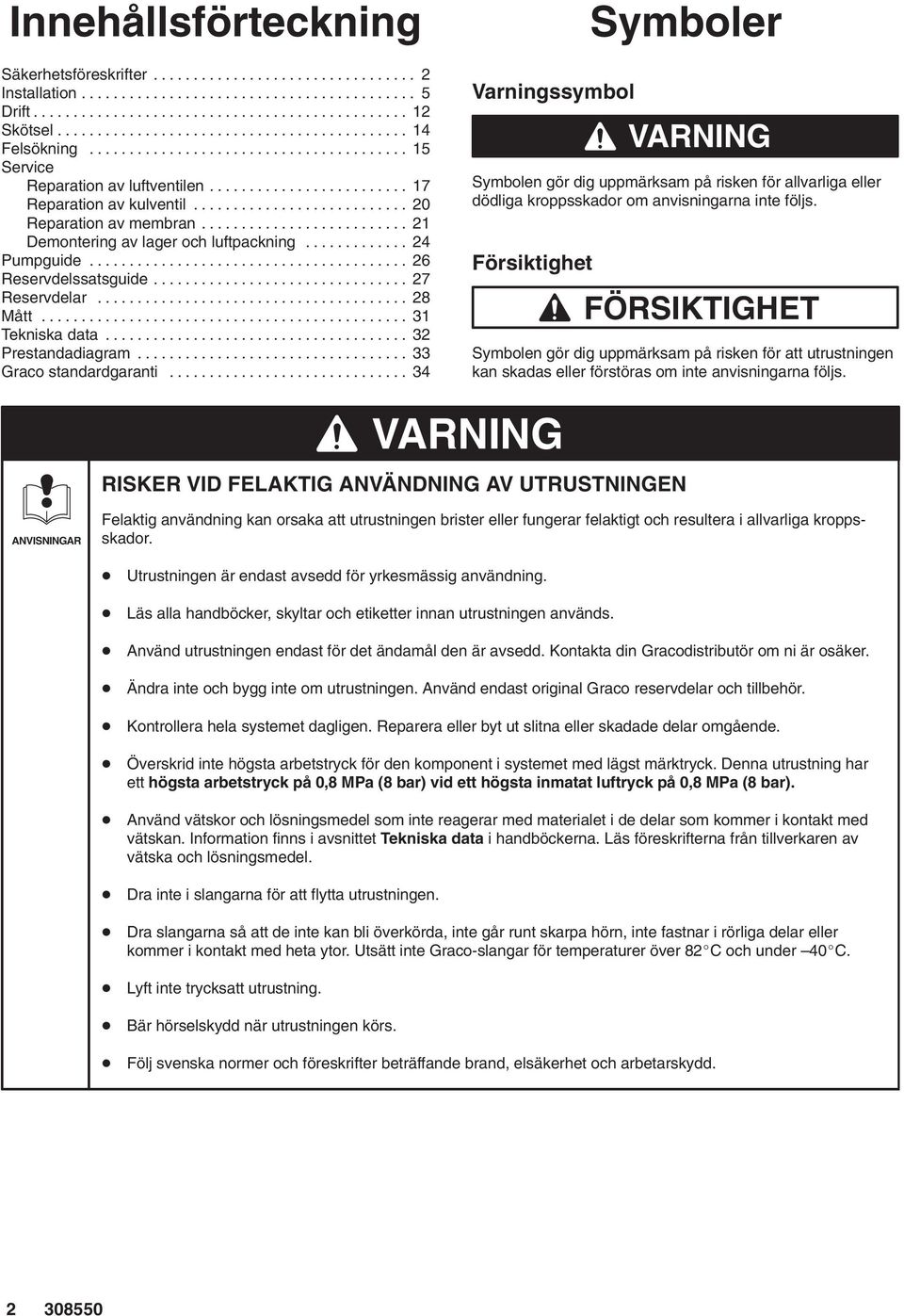

2 Innehållsförteckning Säkerhetsföreskrifter Installation Drift Skötsel Felsökning Service Reparation av luftventilen Reparation av kulventil Reparation av membran Demontering av lager och luftpackning Pumpguide Reservdelssatsguide Reservdelar Mått Tekniska data Prestandadiagram Graco standardgaranti Varningssymbol Symboler Symbolen gör dig uppmärksam på risken för allvarliga eller dödliga kroppsskador om anvisningarna inte följs. Försiktighet FÖRSIKTIGHET Symbolen gör dig uppmärksam på risken för att utrustningen kan skadas eller förstöras om inte anvisningarna följs. RISKER VID FELAKTIG ANVÄNDNING AV UTRUSTNINGEN ANVISNINGAR Felaktig användning kan orsaka att utrustningen brister eller fungerar felaktigt och resultera i allvarliga kroppsskador. Utrustningen är endast avsedd för yrkesmässig användning. Läs alla handböcker, skyltar och etiketter innan utrustningen används. Använd utrustningen endast för det ändamål den är avsedd. Kontakta din Gracodistributör om ni är osäker. Ändra inte och bygg inte om utrustningen. Använd endast original Graco reservdelar och tillbehör. Kontrollera hela systemet dagligen. Reparera eller byt ut slitna eller skadade delar omgående. Överskrid inte högsta arbetstryck för den komponent i systemet med lägst märktryck. Denna utrustning har ett högsta arbetstryck på 0,8 MPa (8 bar) vid ett högsta inmatat luftryck på 0,8 MPa (8 bar). Använd vätskor och lösningsmedel som inte reagerar med materialet i de delar som kommer i kontakt med vätskan. Information finns i avsnittet Tekniska data i handböckerna. Läs föreskrifterna från tillverkaren av vätska och lösningsmedel. Dra inte i slangarna för att flytta utrustningen. Dra slangarna så att de inte kan bli överkörda, inte går runt skarpa hörn, inte fastnar i rörliga delar eller kommer i kontakt med heta ytor. Utsätt inte Graco-slangar för temperaturer över 8C och under 40C. Lyft inte trycksatt utrustning. Bär hörselskydd när utrustningen körs. Följ svenska normer och föreskrifter beträffande brand, elsäkerhet och arbetarskydd

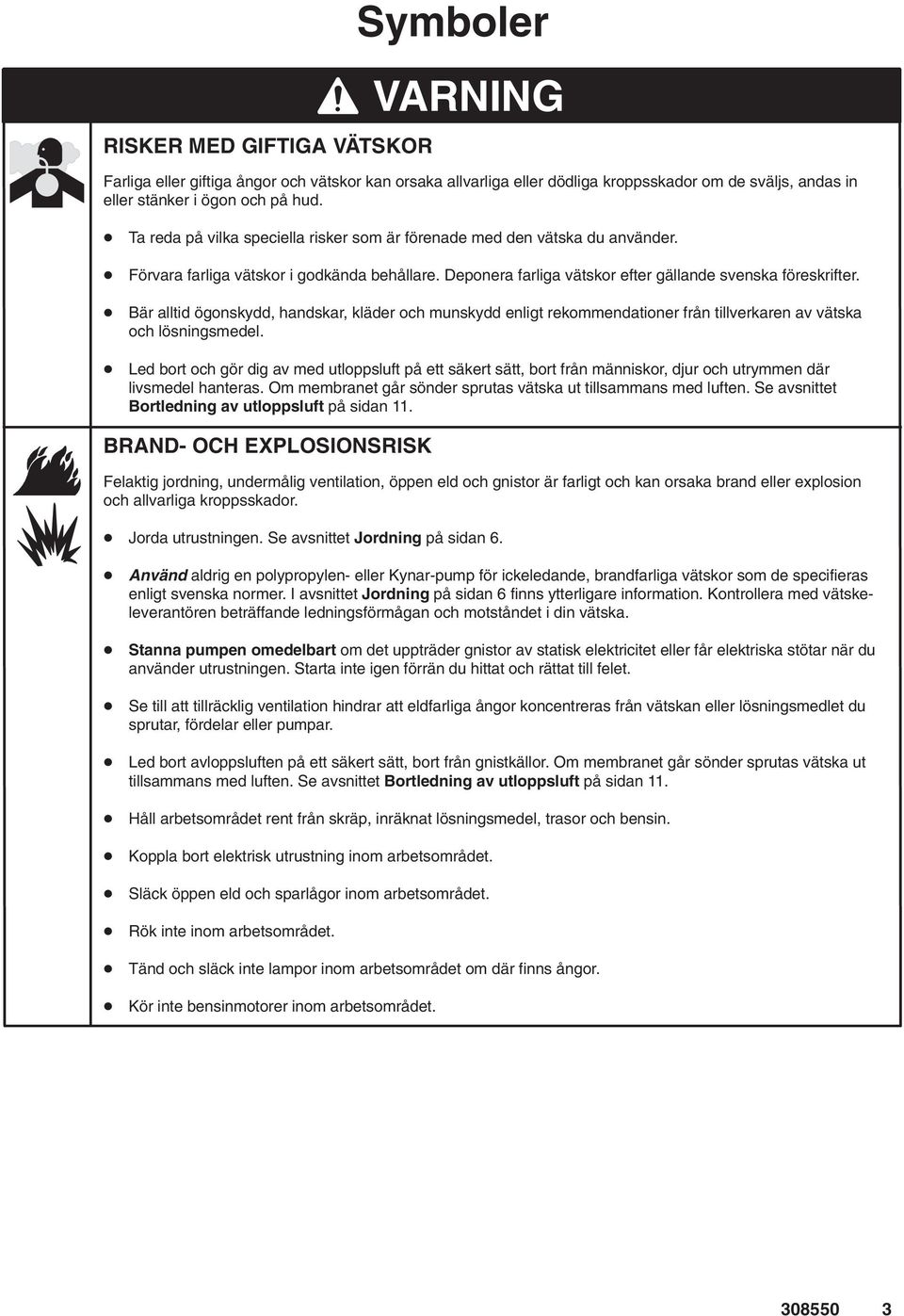

3 RISKER MED GIFTIGA VÄTSKOR Symboler Farliga eller giftiga ångor och vätskor kan orsaka allvarliga eller dödliga kroppsskador om de sväljs, andas in eller stänker i ögon och på hud. Ta reda på vilka speciella risker som är förenade med den vätska du använder. Förvara farliga vätskor i godkända behållare. Deponera farliga vätskor efter gällande svenska föreskrifter. Bär alltid ögonskydd, handskar, kläder och munskydd enligt rekommendationer från tillverkaren av vätska och lösningsmedel. Led bort och gör dig av med utloppsluft på ett säkert sätt, bort från människor, djur och utrymmen där livsmedel hanteras. Om membranet går sönder sprutas vätska ut tillsammans med luften. Se avsnittet Bortledning av utloppsluft på sidan. BRAND- OCH EXPLOSIONSRISK Felaktig jordning, undermålig ventilation, öppen eld och gnistor är farligt och kan orsaka brand eller explosion och allvarliga kroppsskador. Jorda utrustningen. Se avsnittet Jordning på sidan 6. Använd aldrig en polypropylen- eller Kynar-pump för ickeledande, brandfarliga vätskor som de specifieras enligt svenska normer. I avsnittet Jordning på sidan 6 finns ytterligare information. Kontrollera med vätskeleverantören beträffande ledningsförmågan och motståndet i din vätska. Stanna pumpen omedelbart om det uppträder gnistor av statisk elektricitet eller får elektriska stötar när du använder utrustningen. Starta inte igen förrän du hittat och rättat till felet. Se till att tillräcklig ventilation hindrar att eldfarliga ångor koncentreras från vätskan eller lösningsmedlet du sprutar, fördelar eller pumpar. Led bort avloppsluften på ett säkert sätt, bort från gnistkällor. Om membranet går sönder sprutas vätska ut tillsammans med luften. Se avsnittet Bortledning av utloppsluft på sidan. Håll arbetsområdet rent från skräp, inräknat lösningsmedel, trasor och bensin. Koppla bort elektrisk utrustning inom arbetsområdet. Släck öppen eld och sparlågor inom arbetsområdet. Rök inte inom arbetsområdet. Tänd och släck inte lampor inom arbetsområdet om där finns ångor. Kör inte bensinmotorer inom arbetsområdet

4 Anteckningar

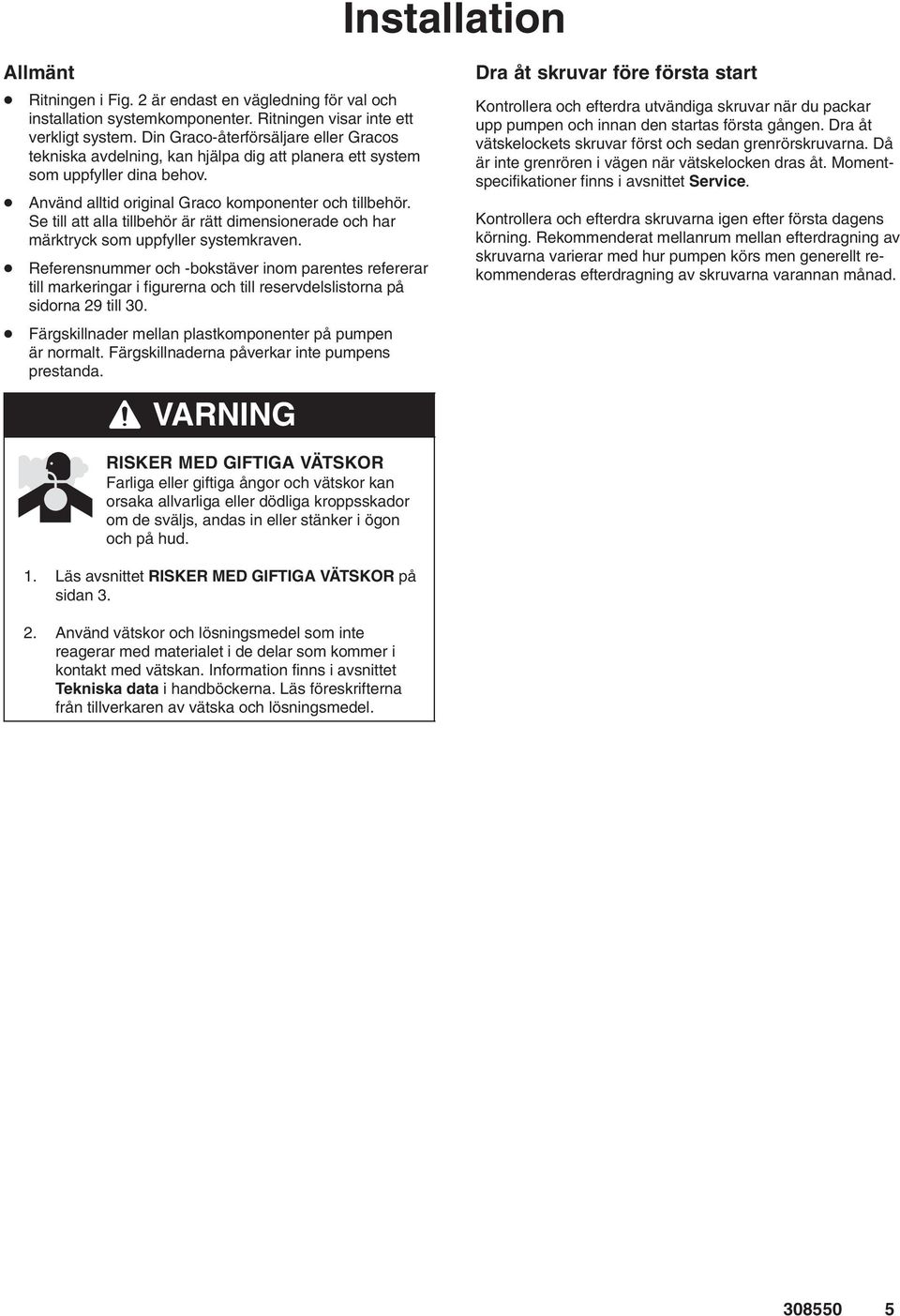

5 Installation Allmänt Ritningen i Fig. är endast en vägledning för val och installation systemkomponenter. Ritningen visar inte ett verkligt system. Din Graco-återförsäljare eller Gracos tekniska avdelning, kan hjälpa dig att planera ett system som uppfyller dina behov. Använd alltid original Graco komponenter och tillbehör. Se till att alla tillbehör är rätt dimensionerade och har märktryck som uppfyller systemkraven. Referensnummer och -bokstäver inom parentes refererar till markeringar i figurerna och till reservdelslistorna på sidorna 9 till 30. Färgskillnader mellan plastkomponenter på pumpen är normalt. Färgskillnaderna påverkar inte pumpens prestanda. Dra åt skruvar före första start Kontrollera och efterdra utvändiga skruvar när du packar upp pumpen och innan den startas första gången. Dra åt vätskelockets skruvar först och sedan grenrörskruvarna. Då är inte grenrören i vägen när vätskelocken dras åt. Momentspecifikationer finns i avsnittet Service. Kontrollera och efterdra skruvarna igen efter första dagens körning. Rekommenderat mellanrum mellan efterdragning av skruvarna varierar med hur pumpen körs men generellt rekommenderas efterdragning av skruvarna varannan månad. RISKER MED GIFTIGA VÄTSKOR Farliga eller giftiga ångor och vätskor kan orsaka allvarliga eller dödliga kroppsskador om de sväljs, andas in eller stänker i ögon och på hud.. Läs avsnittet RISKER MED GIFTIGA VÄTSKOR på sidan 3.. Använd vätskor och lösningsmedel som inte reagerar med materialet i de delar som kommer i kontakt med vätskan. Information finns i avsnittet Tekniska data i handböckerna. Läs föreskrifterna från tillverkaren av vätska och lösningsmedel

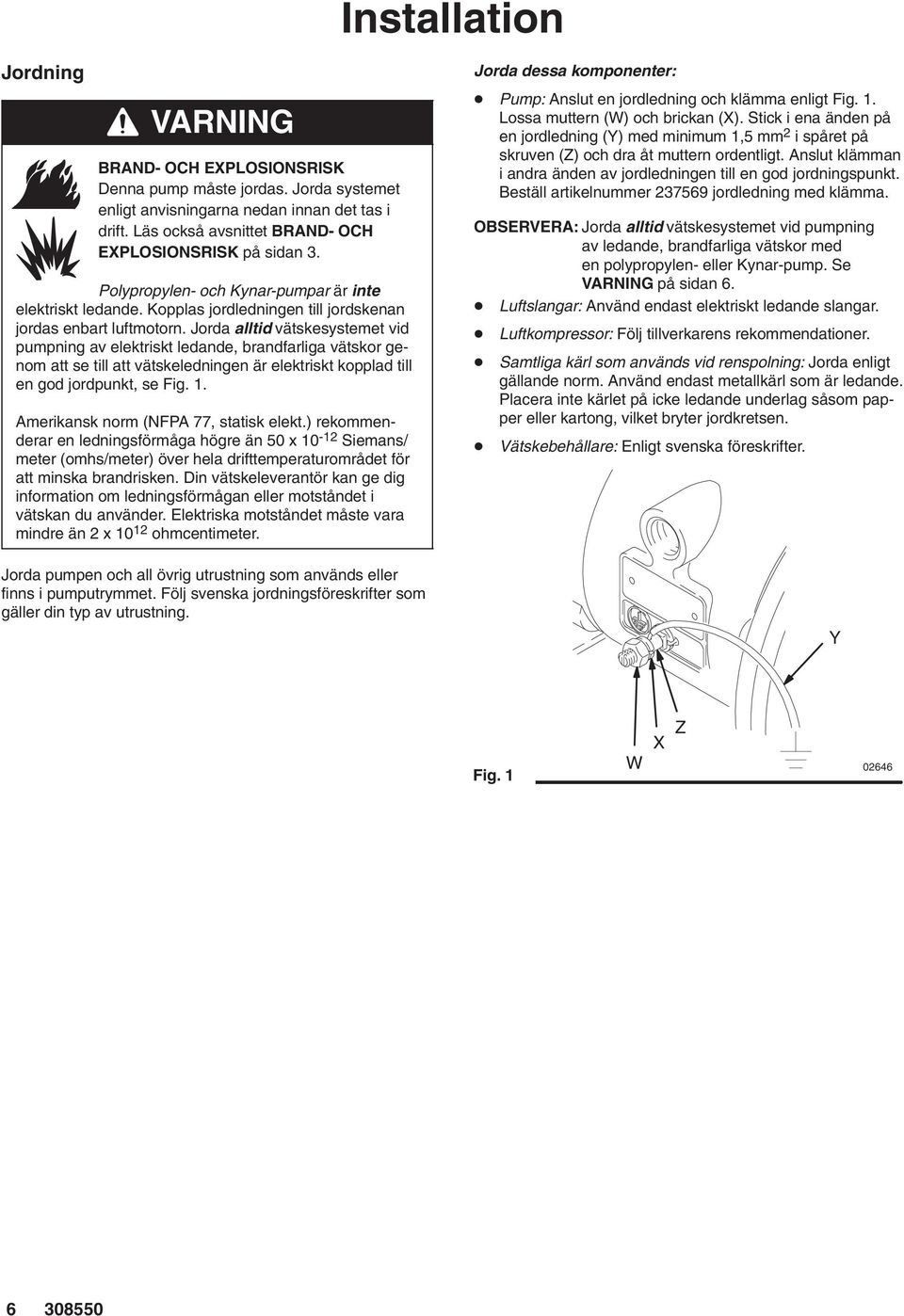

6 Installation Jordning BRAND- OCH EXPLOSIONSRISK Denna pump måste jordas. Jorda systemet enligt anvisningarna nedan innan det tas i drift. Läs också avsnittet BRAND- OCH EXPLOSIONSRISK på sidan 3. Polypropylen- och Kynar-pumpar är inte elektriskt ledande. Kopplas jordledningen till jordskenan jordas enbart luftmotorn. Jorda alltid vätskesystemet vid pumpning av elektriskt ledande, brandfarliga vätskor genom att se till att vätskeledningen är elektriskt kopplad till en god jordpunkt, se Fig.. Amerikansk norm (NFPA 77, statisk elekt.) rekommenderar en ledningsförmåga högre än 50 x 0 - Siemans/ meter (omhs/meter) över hela drifttemperaturområdet för att minska brandrisken. Din vätskeleverantör kan ge dig information om ledningsförmågan eller motståndet i vätskan du använder. Elektriska motståndet måste vara mindre än x 0 ohmcentimeter. Jorda pumpen och all övrig utrustning som används eller finns i pumputrymmet. Följ svenska jordningsföreskrifter som gäller din typ av utrustning. Jorda dessa komponenter: Pump: Anslut en jordledning och klämma enligt Fig.. Lossa muttern (W) och brickan (X). Stick i ena änden på en jordledning (Y) med minimum,5 mm i spåret på skruven (Z) och dra åt muttern ordentligt. Anslut klämman i andra änden av jordledningen till en god jordningspunkt. Beställ artikelnummer jordledning med klämma. OBSERVERA: Jorda alltid vätskesystemet vid pumpning av ledande, brandfarliga vätskor med en polypropylen- eller Kynar-pump. Se på sidan 6. Luftslangar: Använd endast elektriskt ledande slangar. Luftkompressor: Följ tillverkarens rekommendationer. Samtliga kärl som används vid renspolning: Jorda enligt gällande norm. Använd endast metallkärl som är ledande. Placera inte kärlet på icke ledande underlag såsom papper eller kartong, vilket bryter jordkretsen. Vätskebehållare: Enligt svenska föreskrifter. Y Fig. X Z W

7 Installation Tryckluft En avluftande huvudluftkran (B) måste finnas i systemet så att luft som stängs in mellan kranen och pumpen släpps ut. Instängd luft kan få pumpen att slå slag oväntat, vilket kan orsaka allvarliga kroppsskador, inräknat stänk i ögon och på hud, skador av rörliga delar eller förorening med farliga vätskor. Se Fig... Montera trycklufttillbehören enligt Fig.. Montera dem på väggen eller med fästen. Se till att tryckluftledningen till tillbehören är elektriskt ledande. a. Installera en tryckluftregulator (C) och manometer för reglering av vätsketrycket. Vätskans utloppstryck blir samma som tryckluftregulatorns inställning. b. Placera en avluftande huvudluftkran (B) nära pumpen och använd den för att släppa ut instängd luft. Se till vänster. Montera den andra huvudluftkranen (E) före alla övriga trycklufttillbehör och använd den för att koppla bort dem vid rengöring och reparation. c. Luftfiltret (F) avlägsnar skadlig smuts och fukt ur tryckluften.. Montera en elektriskt ledande, böjlig slang (A) mellan tillbehören och pumpluftintagets (N) / npt(f)-anslutning. Se Fig.. Använd slang med minst 3 mm innerdiameter. 3. Skruva på en snabbkoppling (D) på änden på luftslangen (A), inte alltför hårt. Se till att kopplingen är tillräckligt stor så att inte luftflödet hindras, vilket påverkar pumpens prestanda. Anslut inte kopplingen (D) förrän pumpen ska startas. TYPEXEMPEL PÅ GOLVMONTERING BETECKNINGAR FÖR FIG. A Elektriskt ledande tryckluftslang B Avluftande huvudluftkran (måste finnas för pumpen) C Tryckluftsregulator D Snabbkoppling för tryckluft E Huvudluftkran (för tillbehör) F Luftfilter G Vätskesugledning H Vätskematning J Vätskedräneringskran (måste finnas) K Avstängningskran för vätska l Vätskeledning N / npt(f) tryckluftanslutning R Fläns för (5 cm) vätskeanslutning S Fläns för (5 cm) vätskeutlopp Y Jordledning, (måste finnas, installationsanvisningar finns på sidan 6) Y A D B N S R C F E J K L H G Fig

8 Installation Installation av fjärrstyrledningar. Se sprängskisserna. Anslut luftledningen till pumpen som i föregående steg.. Anslut ett rör med /4 (6 mm) utvändig diameter till påskjutskopplingarna (4) på pumpens luftmotor. OBSERVERA: Genom att byta ut påskjutskopplingarna kan andra kopplingstyper användas. De nya kopplingarna kräver /8 npt-gängor. 3. Anslut övriga rörändar till den externa luftsignalen, t ex Gracos styrenheter Cycleflo (art.nr. 9564) eller Cycleflo II (art.nr. 9565). Fästen FÖRSIKTIGHET Utloppsluften från pumpen kan innehålla föroreningar. Släpp ut luften där den inte kan påverka vätskematningen. Se avsnittet Bortledning av utloppsluft på sidan. Se till att fundamentet tål vikten av pump, slangar och tillbehör samt belastningen som uppstår under drift. Montera alltid pumpen direkt på fästena. Montera pumpen så att luftventilkåpan (), luftintag samt vätskeintag och vätskeutlopp är lätt åtkomliga så underlättas drift och service. Vätskematning. Pumpens vätskeintag (R) har en (5 cm) fläns med förhöjd kant. Se avsnittet Flänsanslutningar på sidan 9.. Om inmatningstrycket till pumpen är högre än 5% av utloppstrycket, så stänger inte kulventilerna tillräckligt snabbt, vilket resulterar i att pumpen fungerar ineffektivt. 3. Vid vätskeinmatningstryck högre än 0, MPa ( bar) förkortas membranets livslängd. 4. I avsnittet Tekniska data på sidan 3 finns information om maximal sughöjd (våt och torr). Vätskeutlopp En dräneringskran för vätska (J) krävs i ditt system för avlastning av trycket i slangen om den sätts igen. Dräneringskranen minskar risken för allvarliga kroppsskador, inräknat stänk i ögon eller på hud eller förorening med farliga vätskor vid avlastning av trycket. Montera ventilen nära pumpens vätskeutlopp. Se Fig... Pumpens vätskeutlopp (S) har en (5 cm) fläns med förhöjd kant. Se avsnittet Flänsanslutningar på sidan 9.. Montera en dräneringskran (J) nära vätskeutloppet. Se ovan. Gummifötter, sats 3645, finns att beställa för att minska buller och vibration under drift. 3. Installera en avstängningskran (K) på vätskeutloppsledningen

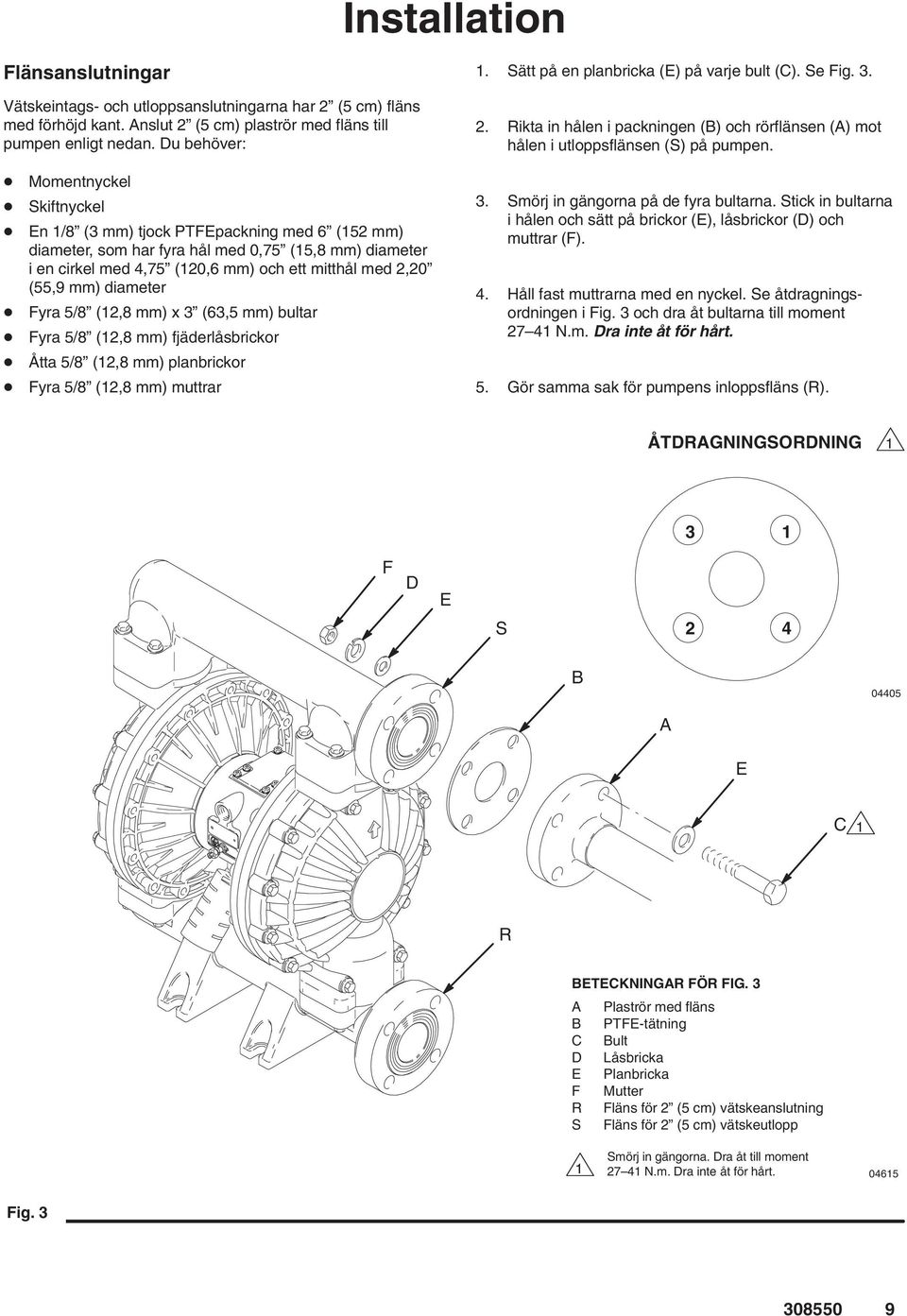

9 Installation Flänsanslutningar Vätskeintags- och utloppsanslutningarna har (5 cm) fläns med förhöjd kant. Anslut (5 cm) plaströr med fläns till pumpen enligt nedan. Du behöver:. Sätt på en planbricka (E) på varje bult (C). Se Fig. 3.. Rikta in hålen i packningen (B) och rörflänsen (A) mot hålen i utloppsflänsen (S) på pumpen. Momentnyckel Skiftnyckel En /8 (3 mm) tjock PTFEpackning med 6 (5 mm) diameter, som har fyra hål med 0,75 (5,8 mm) diameter i en cirkel med 4,75 (0,6 mm) och ett mitthål med,0 (55,9 mm) diameter Fyra 5/8 (,8 mm) x 3 (63,5 mm) bultar Fyra 5/8 (,8 mm) fjäderlåsbrickor Åtta 5/8 (,8 mm) planbrickor Fyra 5/8 (,8 mm) muttrar 3. Smörj in gängorna på de fyra bultarna. Stick in bultarna i hålen och sätt på brickor (E), låsbrickor (D) och muttrar (F). 4. Håll fast muttrarna med en nyckel. Se åtdragningsordningen i Fig. 3 och dra åt bultarna till moment 7 4 N.m. Dra inte åt för hårt. 5. Gör samma sak för pumpens inloppsfläns (R). ÅTDRAGNINGSORDNING F D E S 3 4 B A E C R BETECKNINGAR FÖR FIG. 3 A Plaströr med fläns B PTFE-tätning C Bult D Låsbricka E Planbricka F Mutter R Fläns för (5 cm) vätskeanslutning S Fläns för (5 cm) vätskeutlopp Smörj in gängorna. Dra åt till moment 7 4 N.m. Dra inte åt för hårt Fig

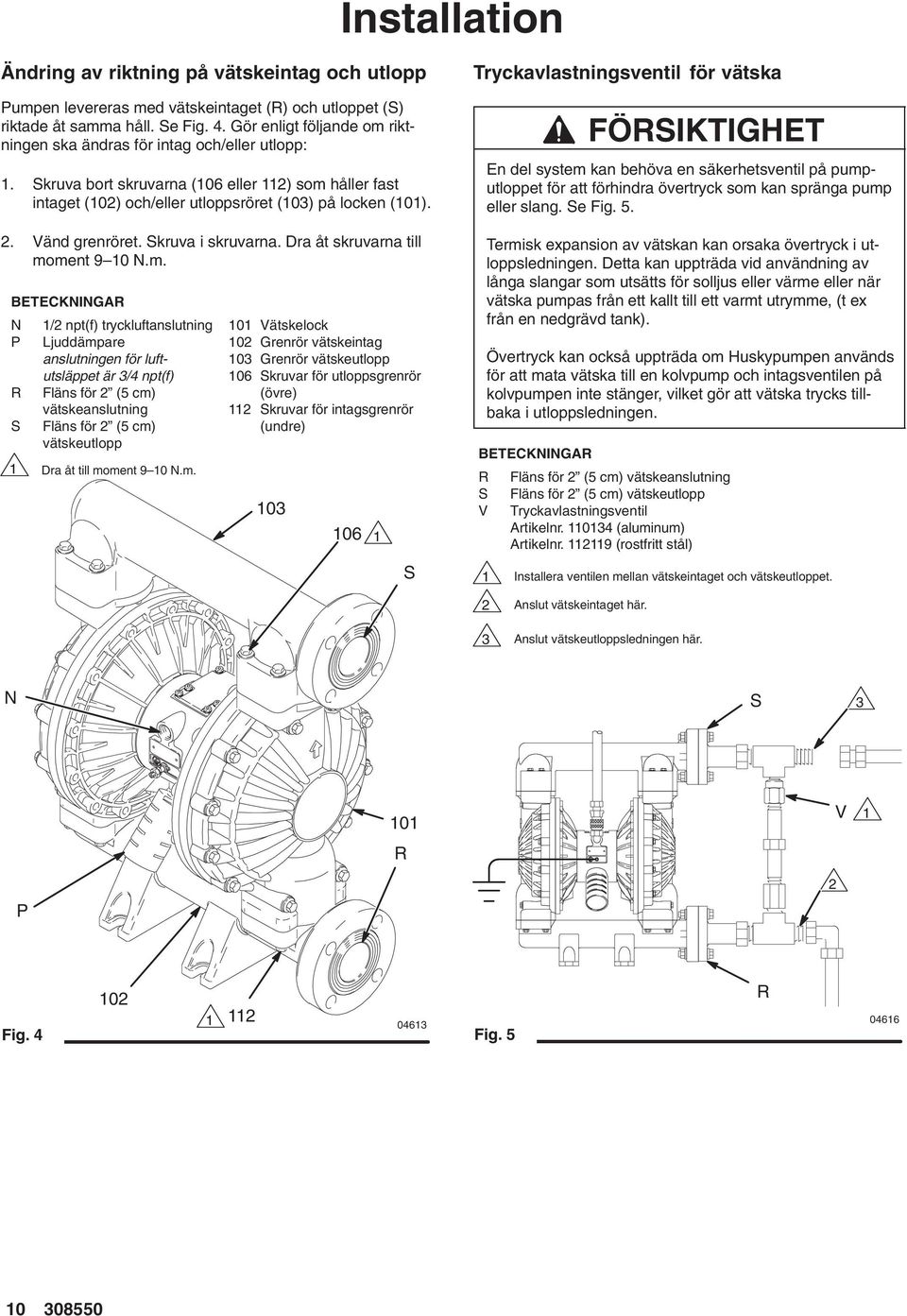

10 Installation Ändring av riktning på vätskeintag och utlopp Pumpen levereras med vätskeintaget (R) och utloppet (S) riktade åt samma håll. Se Fig. 4. Gör enligt följande om riktningen ska ändras för intag och/eller utlopp:. Skruva bort skruvarna (06 eller ) som håller fast intaget (0) och/eller utloppsröret (03) på locken (0).. Vänd grenröret. Skruva i skruvarna. Dra åt skruvarna till moment 9 0 N.m. BETECKNINGAR N / npt(f) tryckluftanslutning P Ljuddämpare anslutningen för luftutsläppet är 3/4 npt(f) R Fläns för (5 cm) vätskeanslutning S Fläns för (5 cm) vätskeutlopp Dra åt till moment 9 0 N.m. 0 Vätskelock 0 Grenrör vätskeintag 03 Grenrör vätskeutlopp 06 Skruvar för utloppsgrenrör (övre) Skruvar för intagsgrenrör (undre) S Tryckavlastningsventil för vätska FÖRSIKTIGHET En del system kan behöva en säkerhetsventil på pumputloppet för att förhindra övertryck som kan spränga pump eller slang. Se Fig. 5. Termisk expansion av vätskan kan orsaka övertryck i utloppsledningen. Detta kan uppträda vid användning av långa slangar som utsätts för solljus eller värme eller när vätska pumpas från ett kallt till ett varmt utrymme, (t ex från en nedgrävd tank). Övertryck kan också uppträda om Huskypumpen används för att mata vätska till en kolvpump och intagsventilen på kolvpumpen inte stänger, vilket gör att vätska trycks tillbaka i utloppsledningen. BETECKNINGAR R Fläns för (5 cm) vätskeanslutning S Fläns för (5 cm) vätskeutlopp V Tryckavlastningsventil Artikelnr. 034 (aluminum) Artikelnr. 9 (rostfritt stål) Installera ventilen mellan vätskeintaget och vätskeutloppet. Anslut vätskeintaget här. 3 Anslut vätskeutloppsledningen här. N S 3 0 R V P Fig Fig. 5 R

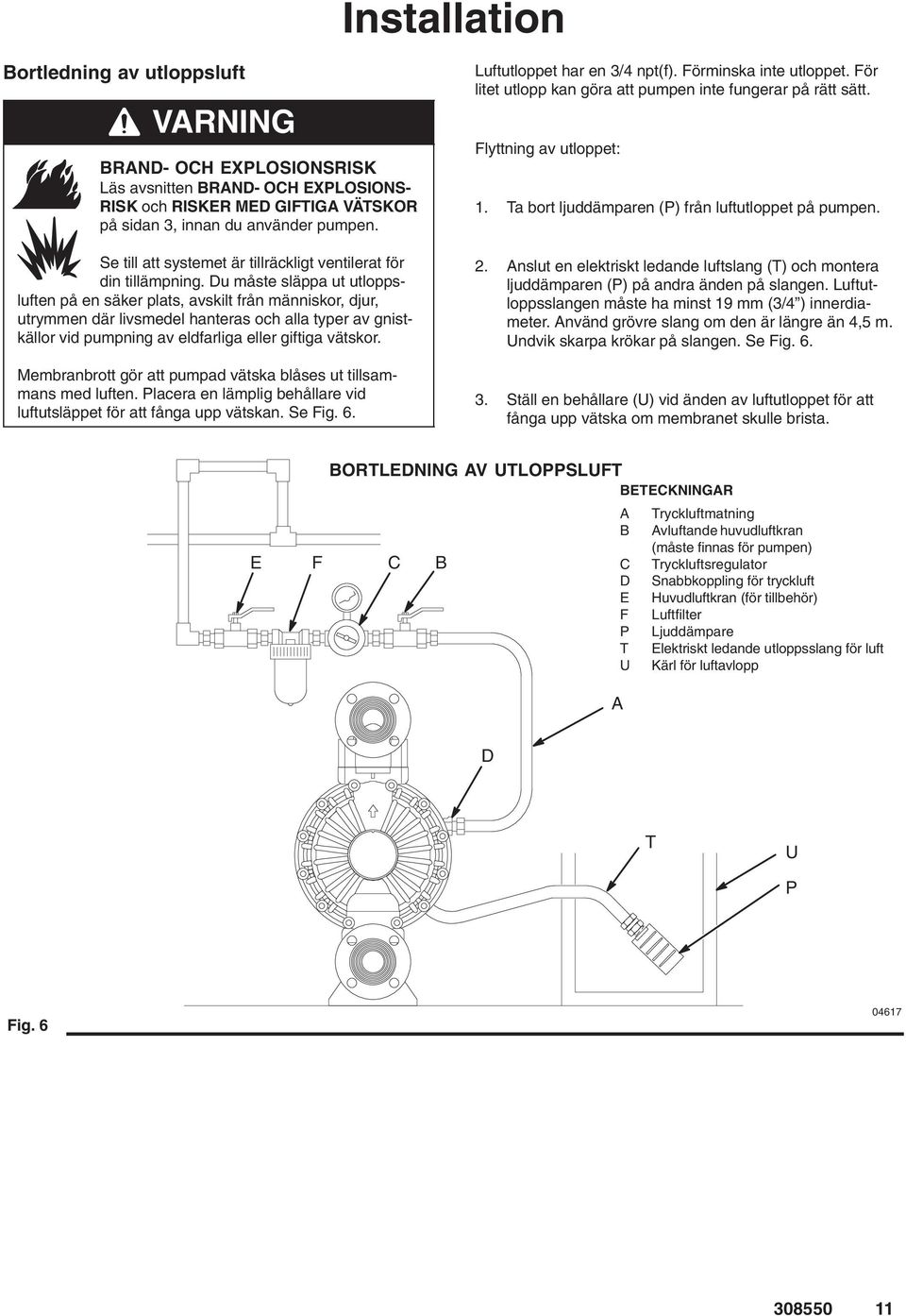

11 Installation Bortledning av utloppsluft BRAND- OCH EXPLOSIONSRISK Läs avsnitten BRAND- OCH EXPLOSIONS- RISK och RISKER MED GIFTIGA VÄTSKOR på sidan 3, innan du använder pumpen. Se till att systemet är tillräckligt ventilerat för din tillämpning. Du måste släppa ut utloppsluften på en säker plats, avskilt från människor, djur, utrymmen där livsmedel hanteras och alla typer av gnistkällor vid pumpning av eldfarliga eller giftiga vätskor. Membranbrott gör att pumpad vätska blåses ut tillsammans med luften. Placera en lämplig behållare vid luftutsläppet för att fånga upp vätskan. Se Fig. 6. Luftutloppet har en 3/4 npt(f). Förminska inte utloppet. För litet utlopp kan göra att pumpen inte fungerar på rätt sätt. Flyttning av utloppet:. Ta bort ljuddämparen (P) från luftutloppet på pumpen.. Anslut en elektriskt ledande luftslang (T) och montera ljuddämparen (P) på andra änden på slangen. Luftutloppsslangen måste ha minst 9 mm (3/4 ) innerdiameter. Använd grövre slang om den är längre än 4,5 m. Undvik skarpa krökar på slangen. Se Fig Ställ en behållare (U) vid änden av luftutloppet för att fånga upp vätska om membranet skulle brista. E BORTLEDNING AV UTLOPPSLUFT BETECKNINGAR A Tryckluftmatning B Avluftande huvudluftkran (måste finnas för pumpen) F C B C Tryckluftsregulator D Snabbkoppling för tryckluft E Huvudluftkran (för tillbehör) F Luftfilter P Ljuddämpare T Elektriskt ledande utloppsslang för luft U Kärl för luftavlopp A D T U P Fig

12 Drift Anvisningar för tryckavlastning RISKER MED TRYCKSATT UTRUSTNING Utrustningen är trycksatt tills trycket avlastas manuellt. För att minska risken för allvarliga kroppsskador av högtrycksvätska, oavsiktigt sprut från pistolen och stänk, ska du följa anvisningarna varje gång du: Uppmanas att avlasta trycket, Avslutar pumpningen, Inspekterar, rengör eller gör service på någon del av systemet, Monterar eller rengör vätskemunstycken.. Stäng av luften till pumpen.. Öppna sprutmunstycket om sådant används. 3. Öppna vätskedräneringskranen så att trycket avlastas och fånga upp spillet i ett kärl. Spola ren pumpen innan den tas i drift första gången Pumpen provades med vatten. Spola genom pumpen ordentligt med lämpligt lösningsmedel innan den tas i drift för att förhindra eventuell förorening av vätskan du ska pumpa. Följ anvisningarna i avsnittet Start och inställning av pumpen. Start och inställning av pumpen RISKER MED GIFTIGA VÄTSKOR Farliga vätskor och giftiga ångor kan orsaka allvarliga kroppsskador och t o m döden om den stänker i ögon eller på hud, andas in eller sväljs. Lyft inte en trycksatt pump. Om den tappas kan vätskedelen brista. Följ alltid Anvisningar för tryckavlastning ovan innan pumpen lyfts.. Se till att pumpen är ordentligt jordad. Läs avsnittet Jordning på sidan 6.. Inspektera alla anslutningar och se efter att de är täta. Använd lämplig flytande gängtätning på alla hangängor. Dra åt vätskeinlopp- och utloppanslutningarna ordentligt. Dra åt alla intags- och utloppskopplingar före start. 3. Sänk ner sugröret, (om sådant används), i vätskan som ska pumpas. OBSERVERA: Om vätsketrycket in till pumpen är högre än 5% av arbetstrycket, stänger inte kulventilerna tillräckligt snabbt, vilket ger ineffektiv pumpning. 4. Placera änden på vätskeslangen (L) i lämpligt kärl. 5. Stäng dräneringskranen (J). Se Fig.. 6. Öppna alla avluftande huvudkranar, (B, E), med luftregulatorn (C) för pumpen stängd. 7. Håll sprutmunstycket öppet, om vätskeslangen är försett med ett sådant, under följande steg. 8. Öppna luftregulatorn (C) sakta tills pumpen börjar slå. Låt pumpen slå sakta tills all luft tryckts ut ur ledningarna och pumpen luftats. Vid renspolning ska pumpen köras tillräckligt länge så att pump och slangar spolas ordentligt rena. Stäng luftregulatorn. Dra upp sugröret ur lösningsmedlet och sätt ner det i vätskan som ska pumpas

13 Drift Drift av fjärrstyrda pumpar. Fig. och Sprängskisserna. Följ följande steg till 7 Start och inställning av pumpen.. Öppna tryckluftregulatorn (C). Pumpen kan slå en gång innan den externa signalen slås till. Det finns skaderisk. Vänta tills pumpen slutar slå innan ni fortsätter. 3. Pumpen arbetar när tryckluft påförs och avlastas på påskjutskopplingar (4). OBSERVERA: Lämnas pumpen med lufttryck till luftmotorn under längre perioder när pumpen inte arbetar, kan förkorta membranens livslängd. Används en automatisk trevägs magnetventil för automatisk tryckavlastning av luftmotorn när mätningscykeln avslutats förhindrar detta. Avstängning Följ alltid Anvisningar för tryckavlastning, till vänster, varje gång du uppmanas att avlasta trycket, så minskas risken för allvarliga kroppsskador. Avlasta trycket vid slutet av arbetsskiftet

14 Skötsel Smörjning Luftventilen är konstruerad för att arbeta utan smörjning men om du önskar smörja den, gör det var 500:e drifttimme (eller en gång per månad). Lossa slangen från luftanslutningen på pumpen och droppa i två droppar tunn olja. FÖRSIKTIGHET Smörj inte för mycket. Oljan blåses ut genom luftutloppet och kan förorena din vätska eller annan utrustning. För mycket olja kan också göra att din pump inte fungerar på rätt sätt. Renspolning och förvaring Följ alltid Anvisningar för tryckavlastning, på sidan varje gång du uppmanas att avlasta trycket, så minskas risken för allvarliga kroppsskador. Åtdragning av gängade anslutningar Kontrollera före varje start om slangarna är slitna eller skadade och byt ut efter behov. Kontrollera att alla gängade anslutningar är åtdragna och inte läcker. Kontrollera och efterdra alla gängade anslutningar minst varannan månad. Dra åt vätskelockets skruvar först och sedan grenrörsskruvarna. Rekommenderat mellanrum mellan efterdragning av skruvarna varierar med hur pumpen körs men generellt rekommenderas efterdragning av skruvarna varannan månad. Schema för förebyggande underhåll Upprätta ett schema för förebyggande underhåll, utgående från hur pumpen körs. Detta är särskilt viktigt för att förhindra utsläpp eller läckage på grund av att membranet går sönder. Spola ren pumpen ofta så att pumpad vätska inte fryser eller torkar i den och orsakar skador. Spola med vätska som är kemiskt förenlig med vätskan som pumpas och med materialet i delarna i systemet som kommer i kontakt med vätskan. Följ anvisningarna från leverantören eller tillverkaren av vätskan beträffande rekommenderade spolvätskor och spolfrekvens. Spola alltid ren och avlasta trycket innan pumpen förvaras en längre tid

15 Felsökning Följ alltid Anvisningar för tryckavlastning, på sidan varje gång du uppmanas att avlasta trycket, så minskas risken för allvarliga kroppsskador.. Avlasta trycket före inspektion och service på utrustningen.. Undersök samtliga möjliga fel och orsaker innan pumpen demonteras. PROBLEM ORSAK ÅTGÄRD Pumpen slår efter att den stoppats av tryckregleringen eller den kan inte hålla trycket efter att den stoppats av tryckregleringen. Pumpen slår inte eller slår ett slag och stannar. Slitna kulor (30) i kulventilerna, slitna säten (0) eller o-ringar (0). Luftventilen har fastnat eller är smutsig. Kula (30) i kulventil mycket sliten och fastkilad i sätet (0) eller grenröret (0 eller 03). Kulan (30) har kilats fast i sätet (0) på grund av övertryck. Sprutpistolen igensatt. Byt ut. Se sidan 0. Demontera och rengör luftventilen. Se sidorna 7 8. Använd filtrerad luft. Byt ut kula och säte. Se sidan 0. Montera en tryckavlastningsventil (se sidan 0). Avlasta trycket och gör ren pistolen. Pumpen går ojämnt. Igensatt sugledning. Undersök, rensa. Kulorna (30) kärvar eller läcker. Rengör eller byt ut. Se sidan 0. Membranet sprucket. Byt ut. Se sidorna 3. Igensatt luftutlopp. Avlägsna hindret. Luftbubblor i vätskan. Sugröret har lossnat. Dra åt. Membranet sprucket. Byt ut. Se sidorna 3. Lossnat inloppsgrenrör (0), skadad tätning mellan grenrör och säte (0), skadade o-ringar (0). Lossnad bricka (05) på membranets vätskesida. Dra åt grenrörsbultarna () eller byt ut sätena (0) eller o-ringar (0). Se sidan 0. Dra åt eller byt ut. Se sidorna

16 Felsökning PROBLEM ORSAK ÅTGÄRD Vätska i utloppsluften. Membranet sprucket. Byt ut. Se sidorna 3. Stort luftutlopp när tryckregulatorn stoppat pumpen. Lossnad bricka (05) på membranets vätskesida. Slitet luftventilblock (7), o-ring (6), platta (8), styrblock (8), u-cuptätningar (0) eller styrstiftets o-ringar (7). Dra åt eller byt ut. Se sidorna 3. Inspektera, byt ut. Se sidorna 7 8. Slitna stångtätningar (40). Byt ut. Se sidorna 3. Pumpen läcker luft. Luftventilkåpan () eller luftventilskruvarna (3) har lossnat. Luftventilpackningen (4) eller luftlockspackningen () skadad. Dra åt skruvarna. Se sidan 8. Inspektera, byt ut. Se sidorna 7 8, 4 5. Luftlockskruvarna (5) har lossnat. Dra åt skruvarna. Se sidorna 4 5. Pumpen läcker vätska utvändigt vid kulventilerna. Lossnade grenrör (0, 03), skadad tätning mellan grenrör och säte (0), skadade o-ringar (0). Dra åt grenrörsbultarna (06 eller ) eller byt ut sätena (0) eller o-ringar (0). Se sidan

17 Service Reparation av luftventilen 3 Nödvändiga verktyg Momentnyckel 4 Torx-mejsel eller 8 mm (eller 5/6 ) hylsnyckel Spetstång O-ringkrok Litiumbaserat fett OBSERVERA: Luftventilsats 3673 finns att beställa. Se sidan 9. Delar som ingår i satsen är märkta med en symbol, t ex (4). Använd samtliga delar i satsen för bästa resultat. Demontering Följ alltid Anvisningar för tryckavlastning, på sidan varje gång du uppmanas att avlasta trycket, så minskas risken för allvarliga kroppsskador. Fig. 7 Dra åt till moment 3, 3,7 N.m Avlasta trycket. Se detaljskissen till höger. 5. Skruva med en torx-mejsel eller en 8 mm (5/6 ) hylsnyckel bort de sex skruvarna (3), luftventilkåpan () och packningen (4). Se Fig. 7. Fetta in. 3 Fetta in undersidan Dra ventilsliden (5) till mitten och ta ut den ur urtaget. Ta bort ventilblocket (7) och o-ringen (6) från sliden. Dra styrblocket (8) rakt upp ut ur urtaget med en spetstång. Se Fig Dra kolvarna () ur lagren (). Ta bort u-cuptätningarna (0) från kolvarna. Dra ur styrstiften (6) ur lagren (5). Ta bort o-ringarna (7) från styrstiften. Se Fig Inspektera ventilplattan (8) där den sitter. Skruva loss de tre skruvarna (3) med en Torx-mejsel eller 8 mm (5/6 ) hylsnyckel. Ta bort ventilplattan (8) och packningen (9). Se Fig Inspektera lagren (, 5) där de sitter. Se Fig. 9. Lagren är koniska och måste demonteras från utsidan om de är skadade. Detta kräver att vätskekammaren demonteras. Se sidan Rengör alla delar och se efter om de är slitna eller skadade. Byt ut efter behov. Montera ihop enligt anvisningarna på sidan 8. Fig

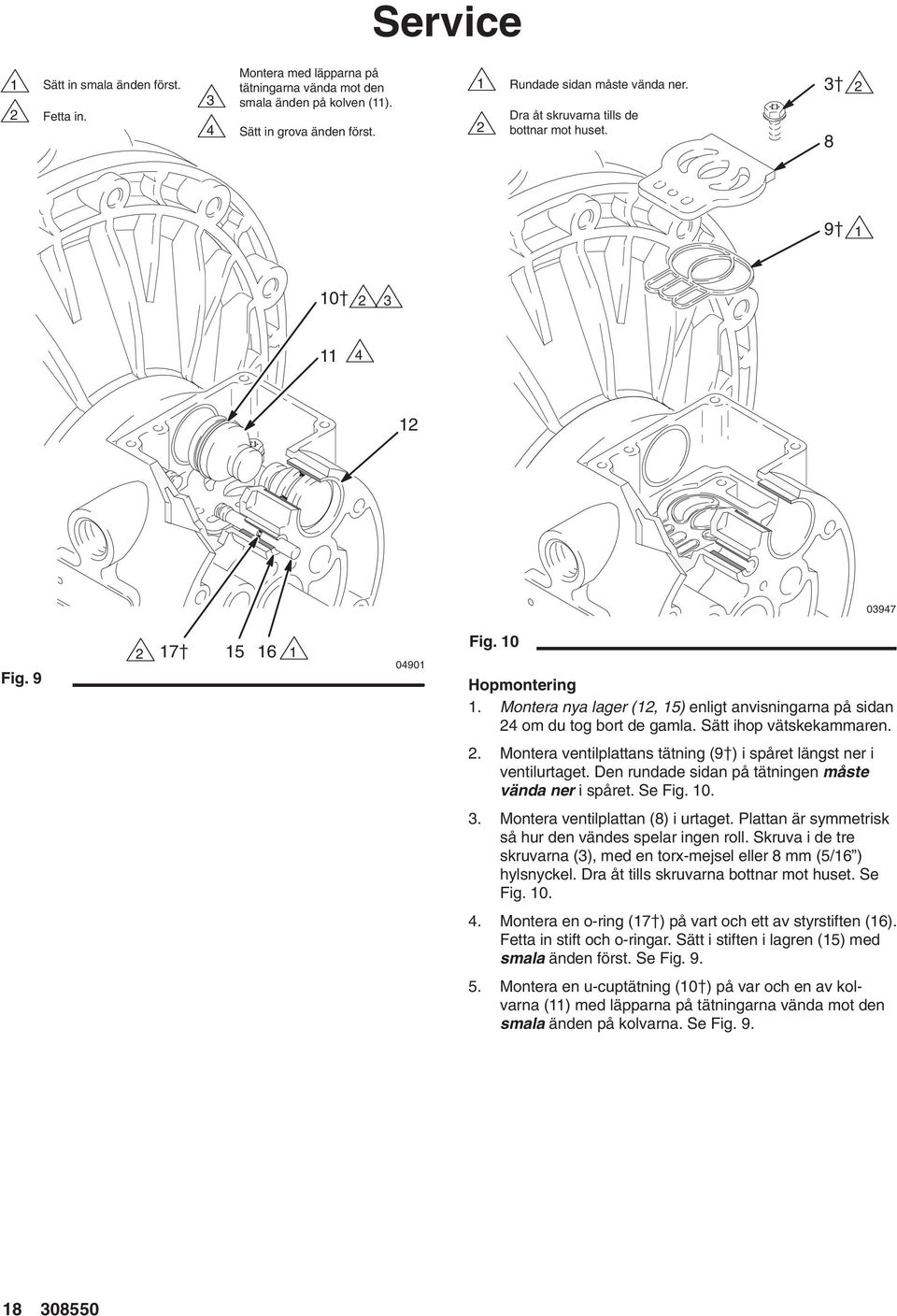

18 Service Sätt in smala änden först. Fetta in. 3 Montera med läpparna på tätningarna vända mot den smala änden på kolven (). 4 Sätt in grova änden först. Rundade sidan måste vända ner. Dra åt skruvarna tills de bottnar mot huset Fig Fig. 0 Hopmontering. Montera nya lager (, 5) enligt anvisningarna på sidan 4 om du tog bort de gamla. Sätt ihop vätskekammaren.. Montera ventilplattans tätning (9) i spåret längst ner i ventilurtaget. Den rundade sidan på tätningen måste vända ner i spåret. Se Fig Montera ventilplattan (8) i urtaget. Plattan är symmetrisk så hur den vändes spelar ingen roll. Skruva i de tre skruvarna (3), med en torx-mejsel eller 8 mm (5/6 ) hylsnyckel. Dra åt tills skruvarna bottnar mot huset. Se Fig Montera en o-ring (7) på vart och ett av styrstiften (6). Fetta in stift och o-ringar. Sätt i stiften i lagren (5) med smala änden först. Se Fig Montera en u-cuptätning (0) på var och en av kolvarna () med läpparna på tätningarna vända mot den smala änden på kolvarna. Se Fig

19 Service 6. Smörj in u-cuptätningar (0) och kolvar (). Sätt in kolvarna i lagren () med grova änden först. Låt de smala ändarna på kolvarna synas. Se Fig Fetta in undersidan av styrblocket (8) och montera det så att dess hakar snäpper i spåren i styrstiftens (6) ändar. Se Fig Fetta in o-ringen (6) och montera den i ventilblocket (7). Tryck på blocket på ventilsliden (5). Fetta in undersidan av ventilblocket. Se Fig Montera ventilsliden (5) så att dess hakar går i spåren på den smala ändan av kolvarna (). Se Fig Passa in ventilpackningen (4) och kåpan () mot de sex hålen på mittsektionen (). Sätt fast med sex skruvar (3), och dra åt med en torx-mejsel eller en 8 mm (5/6 ) hylsnyckel. Dra åt till moment 3, 3,7 N.m. Se Fig

20 Service Reparation av kulventil Nödvändiga verktyg Dra åt till moment 9 0 N.m. Pilen (A) måste peka mot utloppsgrenröret (03). Momentnyckel 0 mm hylsnyckel 3 Finns ej på vissa modeller. O-ringkrok 06 Demontering OBSERVERA: En reservdelssats för vätskesektionen finns att beställa. På sidan 7 finns uppgifter om vilken sats som passar. Delar som ingår i reservdelssatsen är märkta med en asterisk, t ex. (0*). Använd alla delar i satsen för bästa resultat. 30* 03 OBSERVERA: Byt alltid säten (0) när kulorna (30) byts så att god tätning erhålls. Följ alltid Anvisningar för tryckavlastning, på sidan varje gång du uppmanas att avlasta trycket, så minskas risken för allvarliga kroppsskador. 0* 0* 0 A 3. Avlasta trycket. Lossa alla slangar.. Skruva bort pumpen från fästena. 3. Skruva med en 0 mm hylsnyckel bort de fyra bultarna (06) som håller fast utloppsgrenröret (03) på vätskelocken (0). Se Fig.. 30* 4. Ta bort säten (0), kulor (30) o-ringar (0) från grenröret. OBSERVERA: På en del modeller finns inga o-ringar (0). 5. Vänd på pumpen och skruva bort bultarna () och intagsgrenröret (0). Ta bort säten (0), kulor (30) och o-ringar (0) från vätskelocken (0). 0* 0* 3 0 Hopmontering. Rengör alla delar och se efter om de är slitna eller skadade. Byt ut delar efter behov.. Sätt samman i omvänd ordning enligt anvisningarna i Fig.. Montera kulventilerna exakt som i figuren. Pilarna (A) på vätskelocken (0) måste peka mot utloppsgrenröret (03). Fig

21 Service Reparation av membran Nödvändiga verktyg Momentnyckel 3 mm hylsnyckel Följ alltid Anvisningar för tryckavlastning, på sidan varje gång du uppmanas att avlasta trycket, så minskas risken för allvarliga kroppsskador. Skiftnyckel 9 mm hylsnyckel O-ringkrok. Avlasta trycket. Litiumbaserat fett Demontering OBSERVERA: En reparationssats för vätskedelen finns att beställa. På sidan 7 finns uppgifter om vilken sats som passar. Delar som ingår i satsen är märkta med en asterisk, t ex (40*). Använd samtliga delar i satsen för bästa resultat.. Demontera grenrören och demontera kulventilerna enligt anvisningarna på sidan Skruva med en 3 mm hylsnyckel bort skruvarna (07 och 08) som håller ihop vätskelocken (0) och luftlocken (3). Dra av vätskelocken (0) från pumpen. Se Fig.. Du måste dra åt de åtta långa skruvarna (08) först och sedan de korta skruvarna (07). Dra åt till moment 5 N.m. Pilen (A) måste peka mot luftventilen (B). B 3 0 A Fig

22 Service 4. Skruva loss en ytterbricka (05) från membranstången (4). Ta bort ett membran (40) och den inre brickan (04). Se Fig. 3. OBSERVERA: PTFEmodellerna har ett PTFEmembran (403) i tillägg till stödmembranet (40). 5. Dra ut det andra membranet och membranstången (4) ur mittsektionen (). Håll fast de plana ytorna på stången med en 9 mm hylsnyckel och ta bort den yttre brickan (05) från stången. Demontera den andra membranenheten. 6. Se efter om membranstången (4) är sliten eller repad. Inspektera lagren (9) på plats. Se sidan 4 om lagren är skadade. 7. Stick in en o-ringskrok i mittsektionen () och kroka i u-cuptätningarna (40). Dra sedan ut dem ur huset. Detta kan göras med lagren (9) sittande kvar. 8. Rengör alla delar och se efter om de är slitna eller skadade. Byt ut delar efter behov. Montering. Fetta in u-cuptätningarna (40*) för stången och montera dem med läpparna vända ut ur huset (). Se Fig. 3.. Fetta in hela membranstången (4) och trä den genom huset (). 3. Montera samman inre membranbrickor (04), membran (40*), PTFE-membran (403*, om sådana finns i pumpen) och yttre membranbrickor (05) exakt som visas i Fig. 3. Dessa delar måste monteras korrekt. 4. Applicera medelhållfast (blå) Loctite eller motsvarande på gängorna på brickorna på vätskesidan (05). Håll den ena av de yttre brickorna (05) med en nyckel och dra åt den yttre brickan till moment 7 till 34 N.m vid maximalt 00 rpm. Dra inte åt för hårt. 5. Passa in vätskelocken (0) och mittsektionen () så att pilarna (A) på locken pekar i samma riktning som luftventilen (B). Sätt fast locken med skruvarna (07 och 08) och dra åt med handkraft. Skruva i de längre skruvarna (08) i övre och undre hålen på locken. Se Fig.. 6. Dra först åt de långa skruvarna (08) korsvis och jämnt till moment 5 N.m med en 3 mm hylsnyckel. Dra sedan åt de korta skruvarna (07). 7. Montera kulventilerna och grenrören enligt anvisningarna på sidan

23 Service * * 3 403* 4 Genomskärning med membranen på plats Genomskärning med membranen borttagna * 403* Läpparna vända ut ur huset (). Luftsidan måste vända mot mittsektionen (). Fetta in. Används endast på modeller med PTFEmembran. Applicera medelhållfast (blå) Loctite eller motsvarande och dra åt till moment 7 till 34 N.m vid maximum 00 rpm. Fig

24 Service Demontering av lager och luftpackning Nödvändiga verktyg Momentnyckel 0 mm hylsnyckel Lageravdragare O-ringkrok Press eller block och klubba Demontering OBSERVERA: Demontera inte oskadade lager. Följ alltid Anvisningar för tryckavlastning, på sidan varje gång du uppmanas att avlasta trycket, så minskas risken för allvarliga kroppsskador.. Avlasta trycket.. Demontera grenrören och demontera kulventilerna enligt anvisningarna på sidan Skruva bort vätskelocken och membranen enligt anvisningarna på sidan. OBSERVERA: Hoppa över steg 4 om enbart membranstånglagret (9) tas bort. 4. Ta isär luftventilen enligt anvisningarna på sidan Skruva med en 0 mm hylsnyckel bort skruvarna (5) som håller fast luftlocken (3) på mittsektionen (). Se Fig Ta bort luftlockpackningarna (). Montera alltid nya packningar. 7. Ta bort membranstånglagren (9), luftventillagren () eller styrstiftlagren (5) med en avdragare. Demontera inte oskadade lager. 8. Stick in in en o-ringkrok i mittsektionen () och kroka i och dra ut u-cuptätningarna (40) ur huset om du demonterat membranstånglagren (9). Inspektera tätningarna. Se Fig. 3. Hopmontering. Montera u-cuptätningarna (40*) om de tagits bort. Vänd läpparna ut ur huset ().. Lagren (9, och 5) är koniska och kan bara vändas åt ett håll. Sätt i lagren i mittsektionen () med konade änden först. Pressa lagret på plats med en press eller med block och gummiklubba så att det ligger jäms med kanten på mittsektionen. 3. Sätt ihop luftventilen enligt anvisningarna på sidan Passa in den nya luftlockpackningen () så att styrstiftet (6) som sticker ut ur mittsektionen () går genom rätt hål (H) på packningen. 5. Passa in luftlocket (3) så att styrstiftet (6) passar in i mittenhålet (M) av de tre små hålen nära mitten på locket. Skruva i och dra åt skruvarna (5) med handkraft. Se Fig. 4. Dra åt skruvarna korsvis och jämnt till moment 5 7 N.m med en 0 mm hylsnyckel. 6. Montera membranen och vätskelocken enligt anvisningarna på sidan. 7. Montera kulventilerna och grenrören enligt anvisningarna på sidan

25 Service 3 Montera lagren med koniska änden först. Pressa in lagren så att de ligger jäms med kanten på mittsektionen (). Dra åt till moment 5 7 N.m. 6 H M 5 3 Detaljskiss av luftventillagren Fig

26 Pumpguide Husky 50 Polypropylen- och Kynar-pumpar, serie A Modellnumret finns på pumpens märkskylt. När du vill bestämma modellnumret för din pump väljer du, och börjar från vänster, de sex tecken som beskriver pumpen. Första tecknet är alltid D, som anger Husky membranpumpar. De övriga siffrorna anger materialen i pumpen. T ex blir modellnumret för en pump med Husky 50 aluminum luftmotor, vätskesektion av polypropylen, polypropylensäten, PTFEkulor och PTFEmembran D F 9. Se reservdelslistan på sidorna 9 och 30 vid beställning av reservdelar. Siffrorna i guiden är inte samma som referensnumren i ritningar och reservdelslistor. Membranpump Luftmotor Vätskedel - Säten Kulor Membran 3504* Aluminum Polypropylen - Polypropylen PTFE Viton D (för alla pumpar) F (standard) (används ej) - (används ej) (PTFE) (PTFE) G (fjärrstyrd) (Polypropylen) - (används ej) (Acetal) (används ej) 3 (Aluminum; se handbok ) - 3 (36 rostfritt stål) 3 (används ej) 3 (används ej) 4 (Rostfritt stål; se handbok ) - 4 (7 4 PH rostfritt stål) 4 (440C rostfritt stål) 4 (används ej) 5 (Kynar) - 5 (Hytrel) 5 (Hytrel) 5 (Hytrel) - 6 (Santoprene) 6 (Santoprene) 6 (Santoprene) - 7 (används ej) 7 (används ej) 7 (används ej) - 8 (används ej) 8 (Viton) 8 (Viton) - 9 (Polypropylen) - A (Kynar) - G (Geolast) G (Geolast) G (Geolast) * 3504, polypropylenpump 50, serie A Modell nr är en polypropylenpump 50. Förutom skylten är den samma som modell nr. DF

27 Reservdelssatsguide För Husky 50 Polypropylen- och Kynar-pumpar, serie A Reservdelssatser kan beställas separat. För reparation av luftventil, beställ artikelnr (se sidan 9). Delar som ingår i reservdelssatsen för luftventil är märkta med en symbol i reservdelslistan, t ex (4). Vid reparation av pumpen väljer du, och börjar från vänster, de sex tecken som beskriver pumpen i nedanstående tabell. Första tecknet är alltid D, den andra är alltid 0 (noll), och den tredje alltid G. De övriga siffrorna anger materialen i pumpen. Delar som ingår i satsen är märkta med en asterisk i reservdelslistan, t ex (0*). Så t ex ska du beställa reservdelssats D 0 G 9 om din pump har polypropylensäten, PTFEkulor och PTFEmembran. Använd 0 (siffran noll) för säten och kulor och beställ reservdelssats D 0 G 0 0 om du bara behöver reparera vissa delar, (t ex membranen). Siffrorna i guiden stämmer inte med referensnumren i ritningar och reservdelslistor på sidorna 9 och 30. Membranpump Noll Material i vätskesektion - Säten Kulor Membran D (för alla pumpar) 0 (för alla pumpar) G (Plast) - 0 (noll) 0 (noll) 0 (noll) - (används ej) (PTFE) (PTFE) - (används ej) (Acetal) (används ej) - 3 (36 rostfritt stål) 3 (används ej) 3 (används ej) - 4 (7 4 PH rostfritt stål) 4 (440C rostfritt stål) 4 (används ej) - 5 (Hytrel) 5 (Hytrel) 5 (Hytrel) - 6 (Santoprene) 6 (Santoprene) 6 (Santoprene) - 7 (används ej) 7 (används ej) 7 (används ej) - 8 (används ej) 8 (Viton) 8 (Viton) - 9 (Polypropylen) - A (Kynar) - G (Geolast) G (Geolast) G (Geolast)

28 Reservdelar Reservdelar till luftmotor (kolumn i guiden) Siffra Ref. nr. Artikelnr. Beskrivning Antal F SEKTION, mitt-; alum. 959 SEKTION, mitt-; fjärrstyrd LOCK, luftventil; alum SKRUV; M5 x 0,75; 9 mm PACKNING, kåpa; skum SLID; aluminum O-RING; nitril BLOCK, luftventil; acetal PLATTA, luftventil; rostfritt stål TÄTNING, ventilplatta; buna-n 0 8 TÄTNING, u-cup; nitril 886 KOLV, manöver-; acetal 8863 LAGER, kolv; acetal RÖRPLUGG; utan skalle KOPPLING; hane LAGER, stift; acetal STIFT, styr; rostfritt stål O-RING; buna-n BLOCK, styr; acetal LAGER, stång; acetal PINNBULT, jordning 0458 BRICKA, flik PACKNING, luftlock; skum LOCK, luft; aluminum LOCK, luft; fjärrstyrd STÅNG, membran; rostfritt stål 5 78 SKRUV; M8 x,5; 5 mm 9 Reservdelslista vätskesektion (kolumn 3 i guiden) Siffra Ref. nr. Artikelnr. Beskrivning Antal KÅPA, vätske-; polypropylen GRENRÖR, intag; polypropylen GRENRÖR, utlopp; polypropylen BRICKA, luftsida; aluminium BRICKA, vätskesida; polypropylen SKRUV; M8 x,5; 70 mm; rostfritt stål SKRUV; M0 x,50; 60 mm; rostfritt stål SKRUV; M0 x,50; 0 mm; rostfritt stål ETIKETT, varning 0656 LJUDDÄMPARE 559 SKRUV; M8 x,5; 40 mm; rostfritt stål LOCK, vätska; polypropylen GRENRÖR, intag; Kynar GRENRÖR, utlopp; Kynar BRICKA, luftsida; aluminium BRICKA, vätskesida; Kynar SKRUV; M8 x,5; 70 mm; rostfritt stål SKRUV; M0 x,50; 60 mm; rostfritt stål SKRUV; M0 x,50; 0 mm; rostfritt stål ETIKETT, varning 0656 LJUDDÄMPARE 559 SKRUV; M8 x,5; 40 mm; rostfritt stål

29 Reservdelar F * 403* 05 30* 0* 0* * * F *0 0* 0 Finns ej på vissa modeller. * Dessa delar ingår i reservdelssats för pump, som kan beställas separat. I pumpguiden på sidan 7 finns uppgifter om vilken sats som passar till din pump. 046 Dessa delar ingår i reservdelssats för luftventil 3673, som kan beställas separat. Etiketter, skyltar och kort för Fara och Varning kan fås kostnadsfritt. Dessa delar är unika för fjärrstyrd luftmotor, DG

30 Reservdelar Reservdelar säten (kolumn 4 i guiden) Siffra Ref. nr. Artikelnr. Beskrivning Antal 3 0* 8988 SÄTE; 36 rostfritt stål 4 0* 358 O-RING; PTFE 4 4 0* 8989 SÄTE; 7 4 rostfritt stål 4 0* 358 O-RING; PTFE 4 5 0* 899 SÄTE; Hytrel 4 0 Inget Används ej 0 6 0* 8990 SÄTE; Santoprene 4 0* 358 O-RING; PTFE 4 9 0* 899 SÄTE; polypropylen 4 0* 358 O-RING; PTFE 4 A 0* SÄTE; Kynar 4 0* 358 O-RING; PTFE 4 Reservdelar membran (kolumn 6 i guiden) Siffra Ref. nr. Artikelnr. Beskrivning Antal 40* 8996 MEMBRAN, stöd; Santoprene 40* 8 TÄTNING, u-cup; nitril 403* 8994 MEMBRAN; PTFE 5 40* 8995 MEMBRAN; Hytrel 40* 8 TÄTNING, u-cup; nitril 6 40* 8996 MEMBRAN; Santoprene 40* 8 TÄTNING, u-cup; nitril 8 40* 8997 MEMBRAN; Viton 40* 8 TÄTNING, u-cup; nitril G 40* 946 MEMBRAN; Geolast 40* 8 TÄTNING, u-cup; nitril G 0* 945 SÄTE; Geolast 4 0* 358 O-RING; PTFE 4 Reservdelar kulor (kolumn 5 i guiden) Siffra Ref. nr. Artikelnr. Beskrivning Antal 30* 359 KULA; PTFE 4 30* 363 KULA; acetal * 360 KULA; 440C rostfritt stål * 745 KULA; Hytrel * 36 KULA; Santoprene * 36 KULA; Viton 4 G 30* 4753 KULA; Geolast

31 Mått VY FRAMIFRÅN 0,5 mm 80,5 mm / npt(f) luftanslutning 3/4 npt(f) luftutlopp (inklusive ljuddämpare) 654 mm 578 mm 489 mm 350,5 mm 89 mm 5,5 mm 50,5 mm SIDOVY HÅLMALL MONTERINGSHÅL FÖR PUMP 59 mm Portdiameter: 56 m (,0 ) Flänsdiameter: 5,5 mm (6 ) Åtta 9 mm (0,75 ) spår 5,5 mm Fyra hål med 6 m (0,65 ) diameter 5,5 mm 45 3 mm 5,5 mm 37,5 mm 744A

32 Tekniska data Maximalt arbetstryck ,8 MPa (8 bar) Driftområde lufttryck ,4 0,8 MPa (,4 8 bar) Maximal luftförbrukning m 3 /min. Luftförbrukning vid 0,48 MPa (4,8 bar)/7 liter ,68 m 3 /min (see chart) Maximalt fritt flöde l/min Maximal pumphastighet cpm Liter per cykel ,90 Maximal sughöjd ,48 m våt eller torr Maximal partikelstorlek ,3 mm * Maximal bullernivå vid 0,7 MPa (7 bar) och 50 cpm dba * Ljudtrycksnivå dba * Bullernivå vid 0,48 MPa (4,8 bar) och 50 cpm dba Maximal drifttemperatur ,5C Dimension luftanslutning / npt(f) Dimension vätskeintag (5 cm) fläns med förhöjd kant Dimension vätskeutlopp (5 cm) fläns med förhöjd kant Delar som kommer i kontakt med vätskan Varierar med modell. Se sidorna 8 30 Material i utvändiga delar aluminum, 30 rostfritt stål, polyester (etiketter) Vikt Polypropylenpumpar kg Kynar-pumpar kg Viton, and Hytrel är registrerade varumärken som tillhör DuPont Co. Geolast och Santoprene är registrerade varumärken som tillhör Monsanto Co. Kynar är registrerat varumärke som tillhör Atochem North America, Inc. * Bullernivåerna har mätts med pumpen golvmonterad på gummifotsatsen, artikelnr Ljudtrycksnivån mätt enligt ISO Standard

33 Prestandadiagram Exempel på beräkning av luftförbrukning och tryck vid ett givet utflöde och utloppstryck: För att ge 7 liter (horisiontella axeln) vid 0,8 MPa (,8 bar) utloppstryck (vertikala axeln) krävs cirka,68 m /min vid 0,48 MPa (4,8 bar) lufttryck. meter 85,3 MPa (bar) 0,8 (8) A MATNINGSTRYCK PUMPENS UTLOPPSTRYCK 73, 6,0 48,8 36,6 4,4 0,7 (7) 0,56 (5,6) 0,4 (4,) 0,8 (,8) B C D E F G A B C D 0,8 MPa (8 bar) 0,7 MPa (7 bar) 0,48 MPa (4,8 bar) 0,8 MPa (,8 bar) LUFTFÖRBRUKNING E 0,70 m 3 /min F,40 m 3 /min H G,0 m 3 /min H,80 m 3 /min, 0,4 (,4) VÄTSKEFLÖDE l/min PROVBETINGELSER Pumpen provad med vatten och PTFEmembran och intaget nedsänkt. BETECKNINGAR VÄTSKETRYCK OCH FLÖDE M 3 /MIN LUFTFÖRBRUKNING

34 Graco standardgaranti Graco garanterar att all utrustning som tillverkats av Graco och som bär företagets namn är fritt från material- och tillverkningsdefekter vid tidpunkten för inköpet hos auktoriserad Graco distributör av förste användaren. Med undantag för speciella, förlängda och begränsande villkor som utgivits av Graco, kommer Graco under en tolvmånadersperiod att reparera eller byta ut alla delar som Graco avgör är defekta. Garantin gäller endast under förutsättning att utrustningen installeras, används och underhålls enligt Gracos skrivna rekommendationer. Garantin omfattar ej, och Graco ansvarar ej för, allmän förslitning och felfunktion, skada eller förslitning som orsakas av felaktig installation, felaktig användning, slitage, korrosion, otillräckligt, felaktigt eller åsidosatt underhåll, olyckor, ombyggnad eller ersättning mot icke original reservdelar. Inte heller ansvarar Graco för felfunktion, skador eller slitage som orsakats av olämplig inbyggnad av Graco-utrustning, olämpliga tillbehör, utrustning och material som inte levererats av Graco, eller felaktig konstruktion, tillverkning, installation, drift eller underhåll av inbyggnad, tillbehör, utrustning eller material som ej levererats av Graco. Garantin gäller förutsatt att utrustningen, som anses vara felaktig, skickas med frakten betald till en auktoriserad Graco-återförsäljare för verifiering av påstått fel. Om felet anses verifierat, genomför Graco reparation eller utbyte av felaktiga delar kostnadsfritt. Utrustningen returneras sedan med frakten betald. Ger verifikationskontrollen vid handen att det inte föreligger något fel i material eller fabrikation, utförs reparationerna till rimlig kostnad, vari ingår kostnad för delar, arbete och frakt. DENNA GARANTI UTESLUTER, OCH ERSÄTTER ALLA ANDRA GARANTIER, UTTRYCKLIGA OCH UNDERFÖRSTÅDDA, INRÄKNAT GARANTI FÖR ANVÄNDBARHET OCH ATT UTRUSTNINGEN PASSAR FÖR ETT GIVET ÄNDAMÅL. Gracos enda åtagande och köparens enda möjlighet till ersättning anges ovan. Köparen medger att ingen annan ersättning, (inräknat men ej begränsat till ersättning för följdskador, förlorad förtjänst, förlorade affärer, person- och materiella skador och andra skadestånd), kan erhållas. Alla garantikrav måste ställas inom två () år från inköpsdatum. Graco garanterar ej, och frånskriver sig alla underförstådda garantier för användbarhet och att utrustningen passar för ett givet ändamål tillsammans med tillbehör, utrustning, material och komponenter som sålts men ej tillverkats av Graco. Sådana detaljer som sålts men ej tillverkats av Graco, (t ex elmotorer, brytare, slangar m m), omfattas av eventuell garanti som lämnas av respektive tillverkare. Graco erbjuder rimlig assistans när sådana garantier ska utlösas. Under inga omständigheter ansvarar Graco för indirekta skador, följdskador eller speciella skador som uppkommit genom att Graco levererat sådan utrustning eller användning av produkter som sålts i samband med denna, oavsett om skadorna uppkommit genom kontraktsbrott, utlösning av garanti, förbiseeende av Graco eller på annat sätt. Alla text- och bilddata i detta dokument följer den senaste produktinformationen som fanns tillgänglig vid publiceringen. Graco förbehåller sig rätten till ändringar utan särskilt meddelande Försäljningskontor i USA: Minneapolis, MN; Plymouth Övriga världen: Belgien, Kina, Japan, Korea GRACO N.V.; Industrieterrein Oude Bunders; Slakweidestraat 3, 3630 Maasmechelen, Belgium Tel.: Fax: TRYCKT I BELGIEN /99
