1 Bakgrund och nuläge Växjö växer Fler fjärrvärmekunder Ingen extrakapacitet kvar Beroende av olja Teknikutvecklingen går snabbt Nya krav på anläggningen Varför bygger vi nytt? Befintliga anläggningars ålder Behovet ökar trots effektiviseringar Minska oljeberoendet Få förnyade elcertifikat Fortsatt vara Europas grönaste stad 1

2 Var bygger vi? Nära till väg och järnväg för transport av bränsle. Nära till elnät och fjärrvärmenät. Utrett miljöpåverkan, markägandeförhållanden och många andra frågeställningar. Vi bygger på nuvarande plats på Sandviksområdet! Söderut mellan RV27 och järnvägen Vad bygger vi? Yttre bränslehantering gemensam för SV2 och SV3 Ångpanna Ångturbin med generator Rökgasrening Ny infart för bränsletransporter ca m3 bränsle per år 2

3 Lite historia Förstudier September 2010 samrådsmöte Mars 2011 ansökan till Miljödomstolen Juni 2011 beslut om upphandling November 2011 datum för förhandling i Mark- och Miljödomstolen December 2011 beslut i Mark- och Miljödomstolen April 2012 beslut om detaljplan 19 e Juni 2012 beslut i fullmäktige Hårda fakta Termisk effekt blir 104 MW varav 39 MW el och 65 MW Fjärrvärme Bränslen som kommer att användas är biobränsle i form av träflis, GROT (Grenar och Toppar= hyggesrester), bark och spån. Ej torv. Bränsleförbrukning vid full last blir cirka 160 m3/timme. + SV2 lika mycket 3

4 Project Organisation Sandvik 3, (grönt VEAB) Overall Project Manager Björn Axberg Control Styrgrupp committee HSE & Risks Roland Jonsson / Per Eriksson Communication Petter Lönnbrink Chemistry Annika W Insurances Mikael Kennemyr Economy Camilla Janén Legal Per Mildner Documentation Pär Lindborg SUB-PROJECTS Project Coordination Anders Halvarsson Technical Coordination Niklas Sandh Boiler Nils Forsberg Erik Nyberg FGC Nils Forsberg Erik Nyberg Steam Turbine Mats Malmberg, Olof Lüning Martin Håkansson External Fuel Göran Wilhelmsson Martin Håkansson DCS Tomas Erlandsson Civil & Ground Mats Kollind Tommy Wadefur Electrical Bengt Sjöberg Balance of Plant Emma Lindén Kent Bredberg DISCIPLINES Process Niklas Sandh Mechanical & 3D Layout Joachim Eriksson Civil & Ground Per Ottosson El & Automation Tryggve Hågård Nils-Olof Axelsson Site & BAS-U Hans Björkström Mikael Lundqvist Projektläget.. Miljötillstånd klart sedan Ändringstillstånd av befintligt sedan 2007 Detaljplan tagen i KF 17 April 2012 Projektorganisation igång sedan hösten Projektkontor på plats sedan 1 Febr, 2012 Bindande anbud inkomna på huvud komponenter April 2012 Slutlig investeringskalkyl klar för beredning och beslutsprocess MSEK. Beslut i KF19 e Juni = Kör Finansieringsupphandling klar Juni Lån och leasing Projektering Terrasserings arbeten startar V32, Marklov och startbesked erhållet. Föranmälan till AV klart Bodar och kontor för entreprenörer upphandlade. Etablerade Febr 2013 Ansökan till SvK för bidrag för ödrift, 23 MSEK inlämnad. 50% i bidrag beviljat Schack &Grundläggning startat Första betongen lades i Slutligt bygglov & startbesked erhölls Pannstål montagestart Stomme montagestart Fasad montagestart Yttre bränsle montagestart Rökgasrening montagestart Elmontage montagestart

5 Total layout Uppdelning av projektet i del entreprenader SB Ångpanna ~104 MW(th) inkl byggstål för pannhus ST Ång Turbin ~39 MW(e) FG Rökgasrening inkl rökgasfläkt, skorsten och ask hantering EF Yttre Bränslehantering gemensam för SV2 och SV3 BP Hjälpsystem EX Terrassering och schaktning BF Bygg & Fundament, Stomme, Stom kompl., Fasad, Tätskikt EL Elinstallation, kablage EV Hissar FM Frekvensomriktare och elmotorer> 250kW IC DCS, Styrsystem inkl. programmering och driftttagning RP Reserv kraft SG Ställverk & Transformatorer VE Ventilation 5

6 Delprojekt SB Panna Delprojektledare: Nils Forsberg Ramböll DK Fluid bädd teknik, BFB Effekt ~104 MW(th) Överhettad ånga 540 gr. C, 140 bar Ångflöde 43,5 kg/s Hängande konstruktion Sand som bädd material Kontraktsform: ABA99 Prekvalificering och förhandlad upphandling Leverantör: Andritz OY, Varkaus Finland Delprojekt ST Turbin Delprojektledare: Mats Malmberg, MM Energy Ramavtal ABK 09 Höga ångdata Effekt ~40 MW(el) Hög elverkningsgrad ~0,62 Turbin rpm Växellåda Generator 1500 rpm 10 kv Värmekondensorer, förvärmare, rörinstallationer Kontraktsform: ABA99 Prekvalificering och förhandlad upphandling enligt LUF Leverantör: Doosan Skoda Power, Pilzen,Tjeckien 6

7 Delprojekt FG Rökgasrening Delprojektledare: Nils Forsberg, Ramböll DK Elfilter Krav max 10 mg/nm3 Flygasksilo Stoftbefuktning Rökgasfläkt 800 kw Skorsten 90 m Kontraktsform: ABA99 Prekvalificering och förhandlad upphandling Leverantör: Alstom Power Växjö Yttre Bränsle Delprojektledare: Göran Wilhelmsson, Ragnsells/Gowi Gemensam för SV2 & SV3 Flis, GROT, bark, sågspån, stubbar Invägning Automatiserad fuktmätning Mottagningsfickor 2x750 m3 Beredning: såll, metall-avskiljning Sluten lagring i silos m3 = 4 dygn vid full last SV2+3 Sveriges största mottagning via bil. Kräver mycket tydligare logistiktänk m3/h Kontraktsform: ABA99 Prekvalificering och förhandlad upphandling Leverantör: Raumaster OY, Rauma Finland 7

8 Yttre bränsle hantering, principskiss Delprojekt IC Styrsystem (DCS) Delprojektledare: Tomas Erlandsson, Grontmij, Bildbyggnad VEAB Hårdvara & Mjukvara Programmering Drifttagning Kontraktsform: ABA99 Prekvalificering och förhandlad upphandling Leverantör: Emerson, DCS Emerson Ovation 8

9 Delprojekt EX Mark Delprojektledare: Mats Kollind, Tyréns, Växjö Tyréns svarar för alla underlag och konstruktion. Kontraktsform: AB04, AF AMA07 Förhandlad upphandling Rena utförande entreprenader Leverantör: NCC/Älmby(UE) Delprojekt BF Bygg Delprojektledare: Mats Kollind, Tyréns, Växjö Tyréns svarar för alla underlag och konstruktion. Kontraktsform: AB04, ABT AF AMA07 Förhandlad upphandling Rena utförande entreprenader Grundläggning NCC Stomme Abetong Fasad, RKC Rovakate Stomkompl. NCC 9

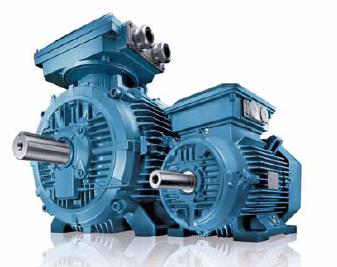

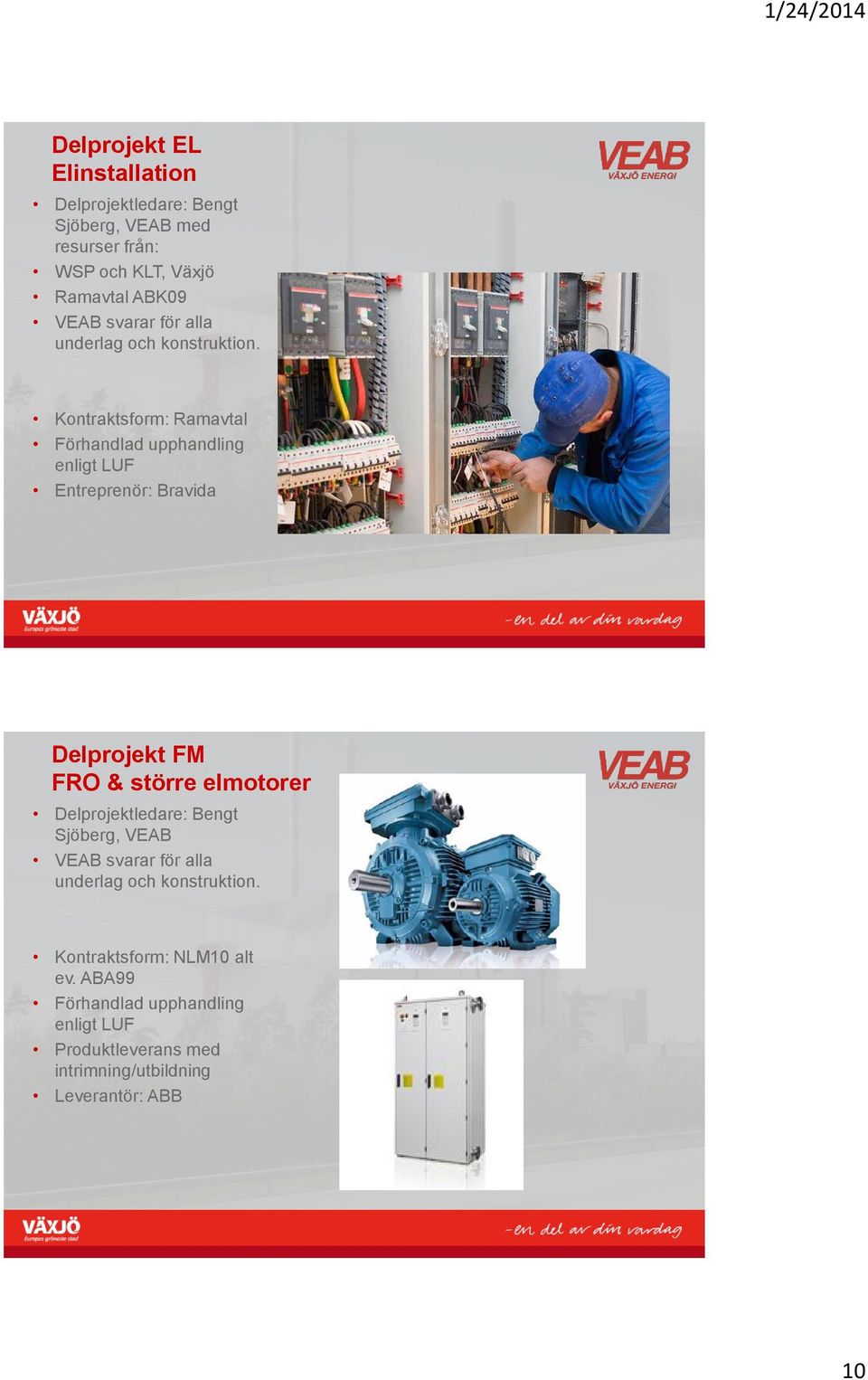

10 Delprojekt EL Elinstallation Delprojektledare: Bengt Sjöberg, VEAB med resurser från: WSP och KLT, Växjö VEAB svarar för alla underlag och konstruktion. Kontraktsform: Ramavtal Förhandlad upphandling Entreprenör: Bravida Delprojekt FM FRO & större elmotorer Delprojektledare: Bengt Sjöberg, VEAB VEAB svarar för alla underlag och konstruktion. Kontraktsform: NLM10 alt ev. ABA99 Förhandlad upphandling Produktleverans med intrimning/utbildning Leverantör: ABB 10

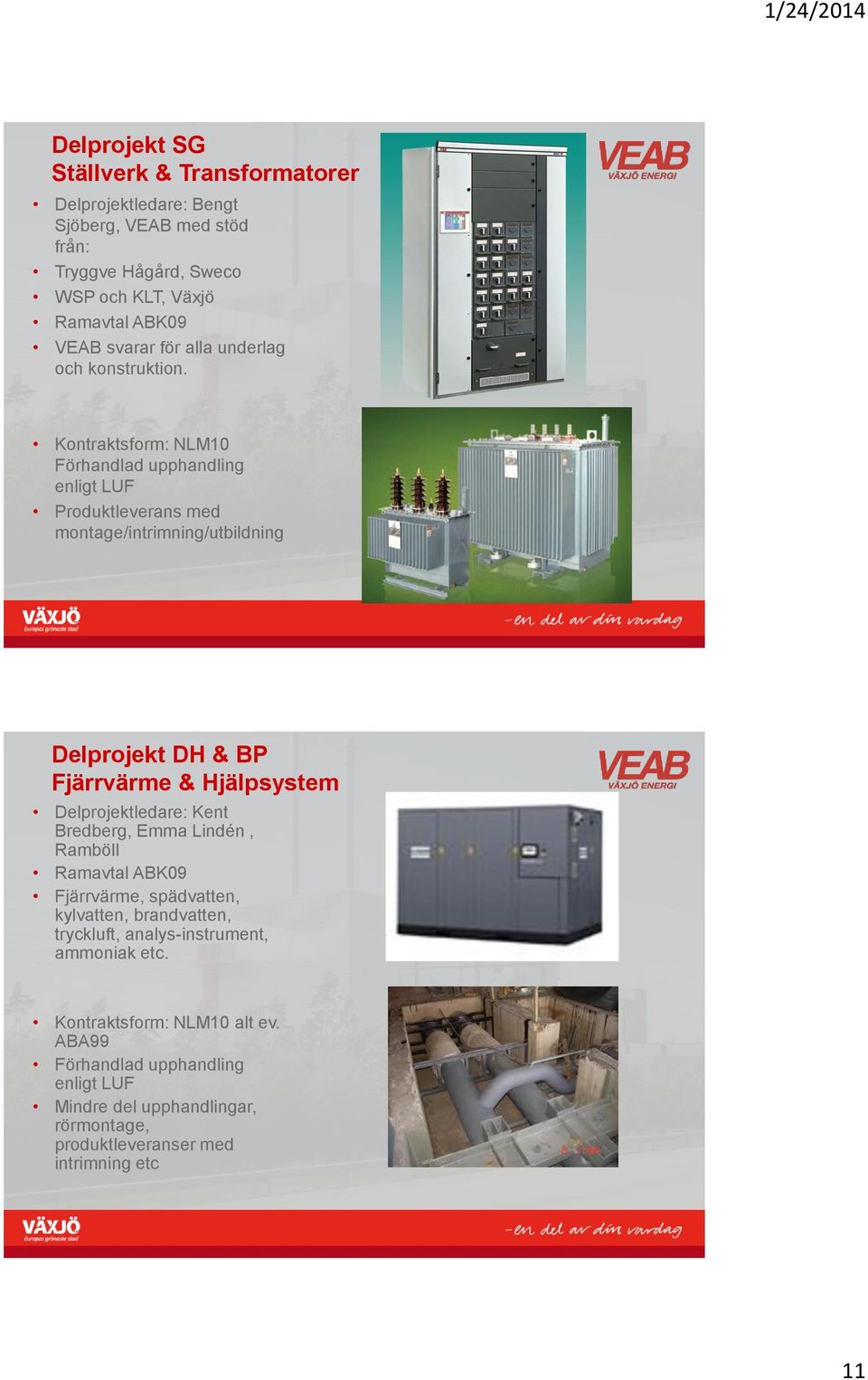

11 Delprojekt SG Ställverk & Transformatorer Delprojektledare: Bengt Sjöberg, VEAB med stöd från: Tryggve Hågård, Sweco WSP och KLT, Växjö VEAB svarar för alla underlag och konstruktion. Kontraktsform: NLM10 Förhandlad upphandling Produktleverans med montage/intrimning/utbildning Delprojekt DH & BP Fjärrvärme & Hjälpsystem Delprojektledare: Kent Bredberg, Emma Lindén, Ramböll Fjärrvärme, spädvatten, kylvatten, brandvatten, tryckluft, analys-instrument, ammoniak etc. Kontraktsform: NLM10 alt ev. ABA99 Förhandlad upphandling Mindre del upphandlingar, rörmontage, produktleveranser med intrimning etc 11

12 Tidplan för genomförande Upphandlingar sommar/höst 2012 Terrassering och anslutningsväg sommar/höst 2012 Schakt för fundament, byggnader start 1 Febr 2013 Maskinmontage Juni Maj 2014 Bränslemottagning klar Dec 2013 Utcheckning, idrifttagning Juni-okt 2014 Provdrift Nov 2014 Övertagande Dec

13 3-D model Sandvik 3 Beslutad layout 13
