NYA MCP KRAVEN. VAD GÄLLER? EXEMPEL HUR DOM KAN NÅS MAGNUS HERMANSSON BIOENERGIDAGEN

Transkript

1 NYA MCP KRAVEN. VAD GÄLLER? EXEMPEL HUR DOM KAN NÅS MAGNUS HERMANSSON BIOENERGIDAGEN

2 STYRANDE DIREKTIV EMISSIONER FÖRBRÄNNINGSANLÄGGNINGAR BAT LCP Förbränningsanläggning > 50 MW Avfall 1-50 MW 0-0,6 MW (ECOdesign) LCP IED MCP Directive 2

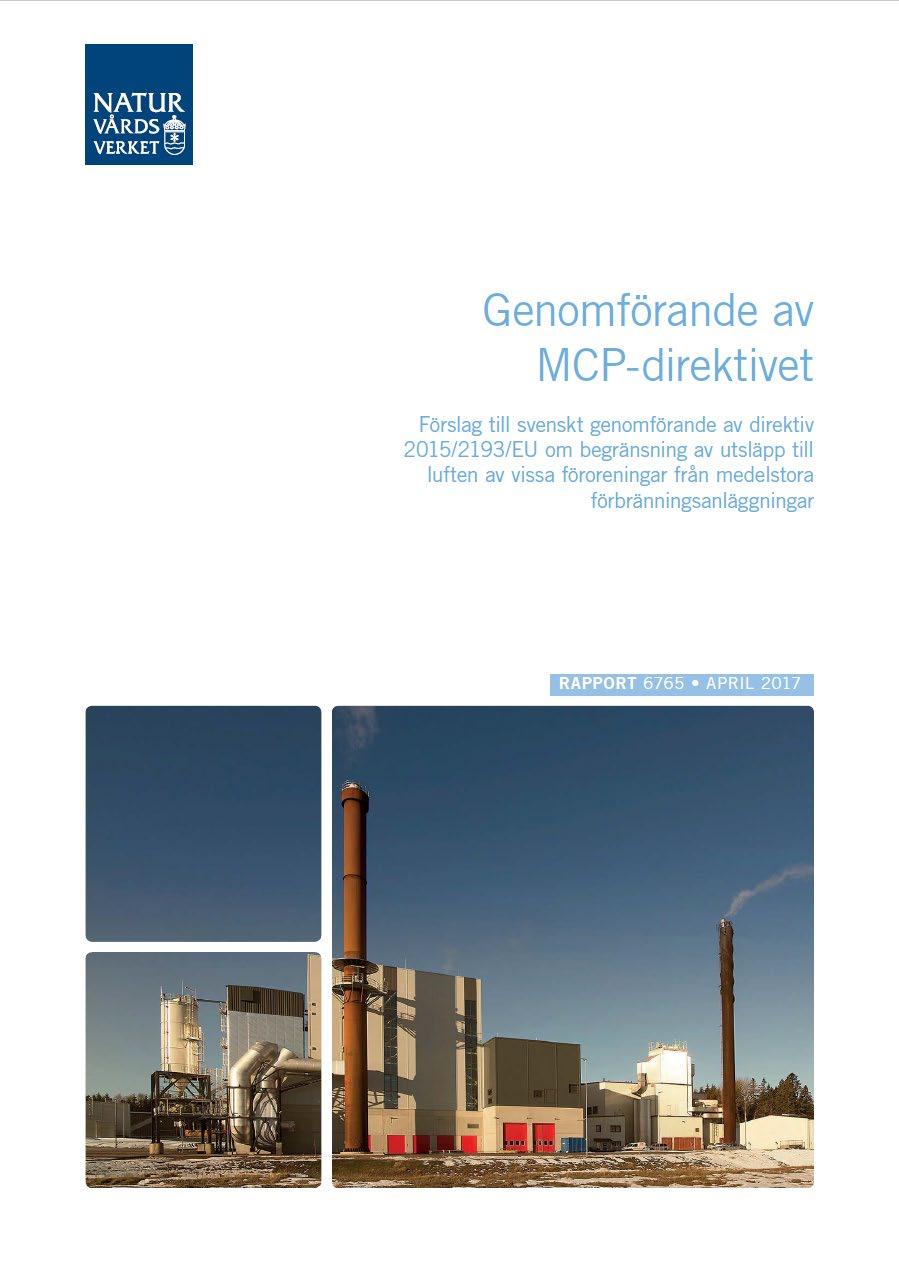

3 FÖRORDNING OM MEDELSTORA FÖRBRÄNNINGSANLÄGGNINGAR SFS 2018:471 25/11/ EU Kommissionen MCP Direktiv 2015/2193/EU MCPD SFS 2018:471 3

4 ANLÄGGNINGSTYPER SFS 2018: anläggning - En förbränningsanläggning som togs i drift senast Ny förbränningsanläggning - En förbränningsanläggning som inte är en anläggning, dvs togs i drift efter

5 OMFATTNING SFS 2018:471 - Anläggningar 1-50 MW bränsleeffekt - Kombination av nya anläggningar tillsammans med högst 50 MW - Skorstensregeln - Utsläpp av NO x, SO 2 och stoft för olika typer av bränsle - Driftstimmar - Registrering - Mätning av emissioner 5

6 DATUM FÖR BEGRÄSNINGSVÄRDEN SFS 2018:471 Begränsningsvärden är i kraft / träder i kraft: Nya anläggningar anläggningar >5 MW anläggningar 5 MW För sågverkspannor >5 MW, gäller särskilda begränsningsvärden för stoft fram till om inte Miljö Kvalitets Normerna (MKN) överskrids i området. 6

7 BEGRÄNSNINGSVÄRDEN Bestäms med tabeller i SFS 2018:471 bilaga 1-20 utifrån - Anläggningstyp - Bränsle - Effekt Enhet: mg/m3 normal torr gas vid 3 %, 6 % och 15 % syre <500h <1000h 2018 anläggning Hårdaregränsvärden Ny anläggning 7

8 BEGRÄNSNINGSVÄRDEN (SFS 2018:471) FAST BIOMASSA FRÅN SKOG Anläggningstyp (bränsleeffekt) Stoft mg/nm3, 6 % O2 NOx mg/nm3, 6 % O Anläggning 1 20 MW Anläggning > MW Ny anläggning 1 5 MW Ny anläggning >5-20 MW Ny anläggning > MW

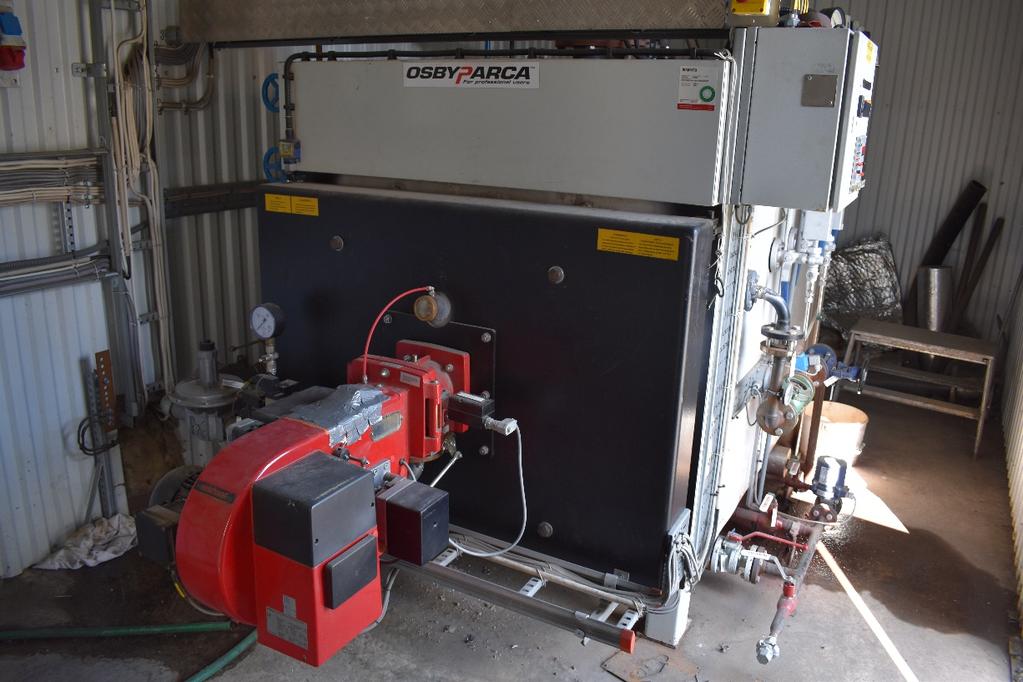

9 BEGRÄNSNINGSVÄRDEN (SFS 2018:471) PANNOR SOM LEDAS MED BIOOLJA Omfattas av NOx, SO 2 och stoft NOx: 2018 anläggning = 450 mg/m 3 n tg 3%O 2, ca mg/mj Ny anläggning = 300 mg/m 3 n tg 3%O 2, ca mg/mj Stoft: 2018 anläggning 5 MW = 50 mg/m 3 n tg 3%O anläggning > 5 MW= 30 mg/m 3 n tg 3%O 2 Ny anläggning 5MW = 50 mg/m 3 n tg 3%O 2 Ny anläggning > 5 MW= 20 mg/m 3 n tg 3%O 2 9

10 FÖRUTSÄTTNINGAR Anläggningsbas Uppskattningsvis anläggningar bara i Sverige Finns inget officiellt register idag Flest anläggningar mellan 1 10 MWth Uppskattningsvis måste 1000 anläggningar åtgärdas fram till 2030 Alla nya anläggningar som byggs / planeras måste följa MCP Tillsynsmyndigheten kan ställa tuffare krav 10

11 UTMANINGAR-2018 ANLÄGGNINGAR Flertalet av 2018 anläggningar har oftast endast multicyklon som stoftrening eller annan reningsutrustning av äldre modell Klarar inte de nya stoftkraven Måste åtgärdas Flera 2018 anläggningar har rökgaskondensor med vått elfilter som stoftavskiljning Vid hög stoftbelastning har dessa i flertalet fall slitage-, korrosions- och igensättningsproblem samt ett slamproblem Bör åtgärdas Vid bypass av kondensor uppfylls de nya MCP kraven Måste åtgärdas Kondensatet uppfyller inte Riktlinjer från Svenskt Vatten ( p95 ) Kräver avancerad vattenrening Alla anläggningar har olika förutsättningar 11

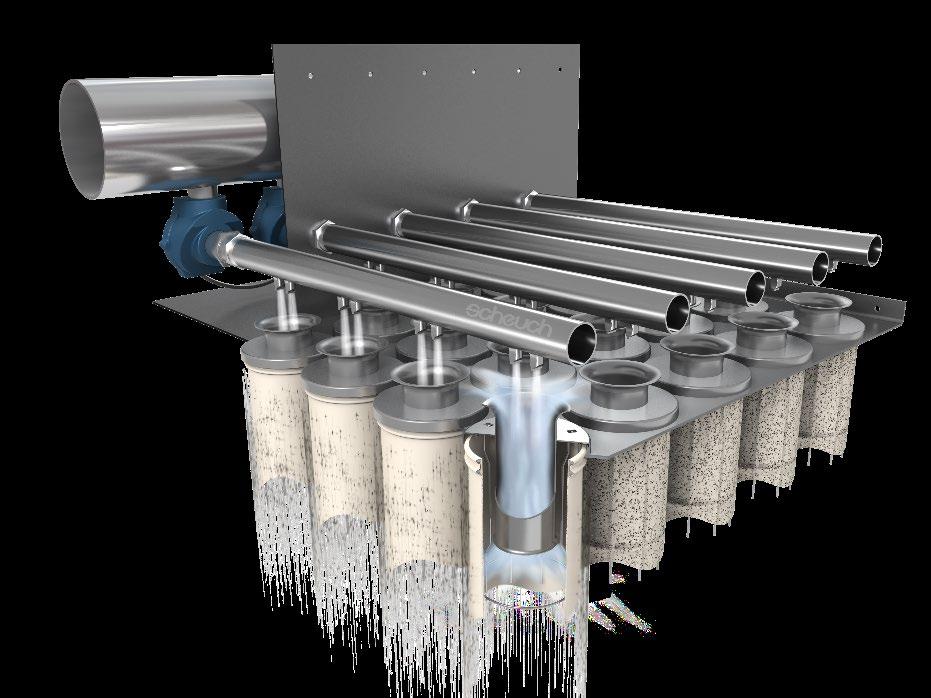

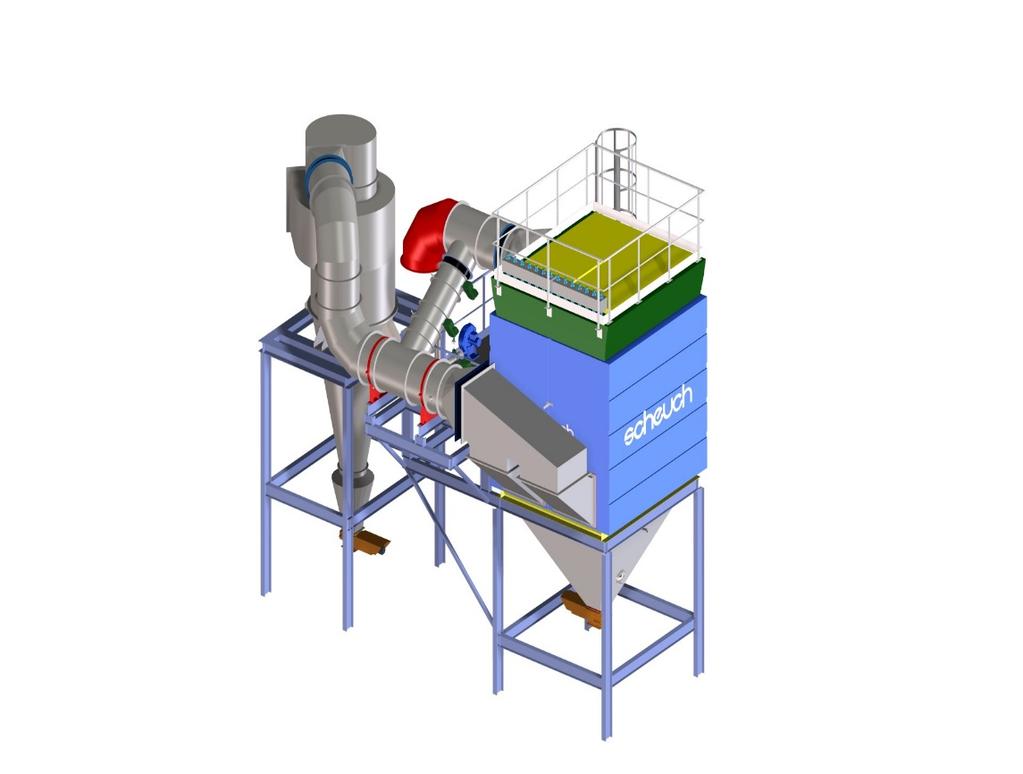

12 LÖSNINGAR - STOFTRENING SLANGFILTER 12

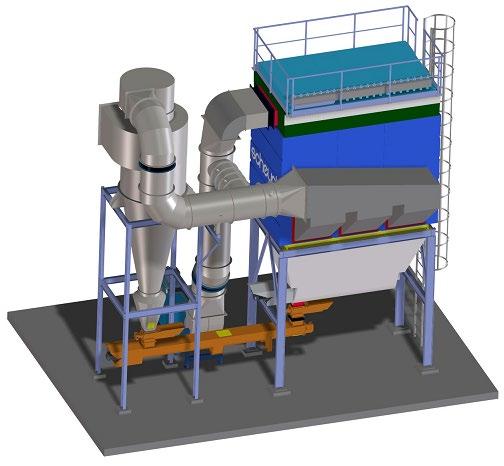

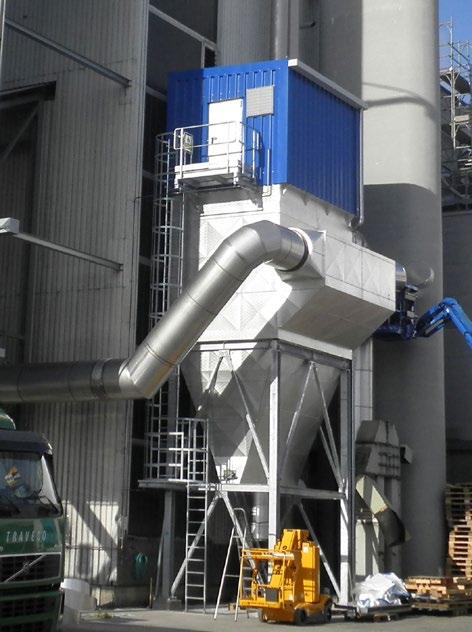

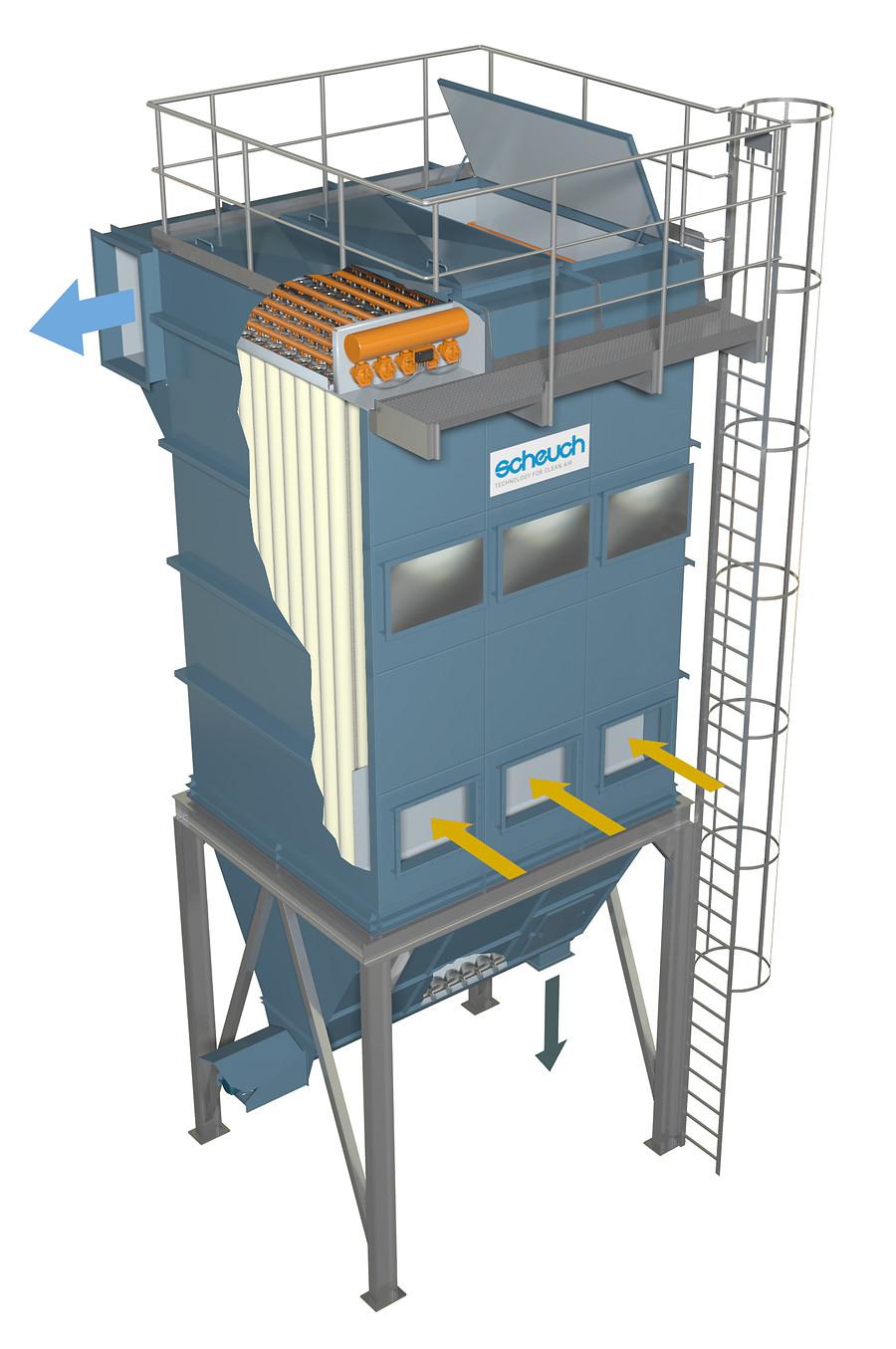

13 SLANGFILTER FÖRDELAR - Garanterad stoftemission under 10 mg/nm3 - Lägre investering (beror lite på storlek) - Mindre byggyta - Kan kombineras med dosering av absorbent - Kan förmonteras i fabrik (upp till 20 MW) NACKDELAR - By-pass rekommenderas - Föravskiljare rekommenderas (gnistor/oförbränt) - Kräver oftast ny rökgasfläkt (undertryck) - Viss modeller kan bara stå inomhus - Behöver tryckluft - Drift och underhåll något högre jmfr ESP DRIFTSKOSTNADER - Fläkt kw förbrukning för ökat tryckfall - kw för uppvärmning och askhantering - Slangar byts efter ca 5-10 år (10-15 % av investering) - Tryckluftsförbrukning 13

14 SLANGFILTER Flöde Effekt Investering* Installerad effekt Nm3/h MW Euro kw (inkl tryckfall) * Investering komplett anläggning inklusive by-pass. Tillkommer för komplett anläggning / projekt: Eventuell föravskiljare Rökgaskanaler till och från filter Askcontainer Elinstallation (ev. styr i överordnat system) Eventuella byggåtgärder inkl. rivning Åtgärder för rökgasfläkt 14

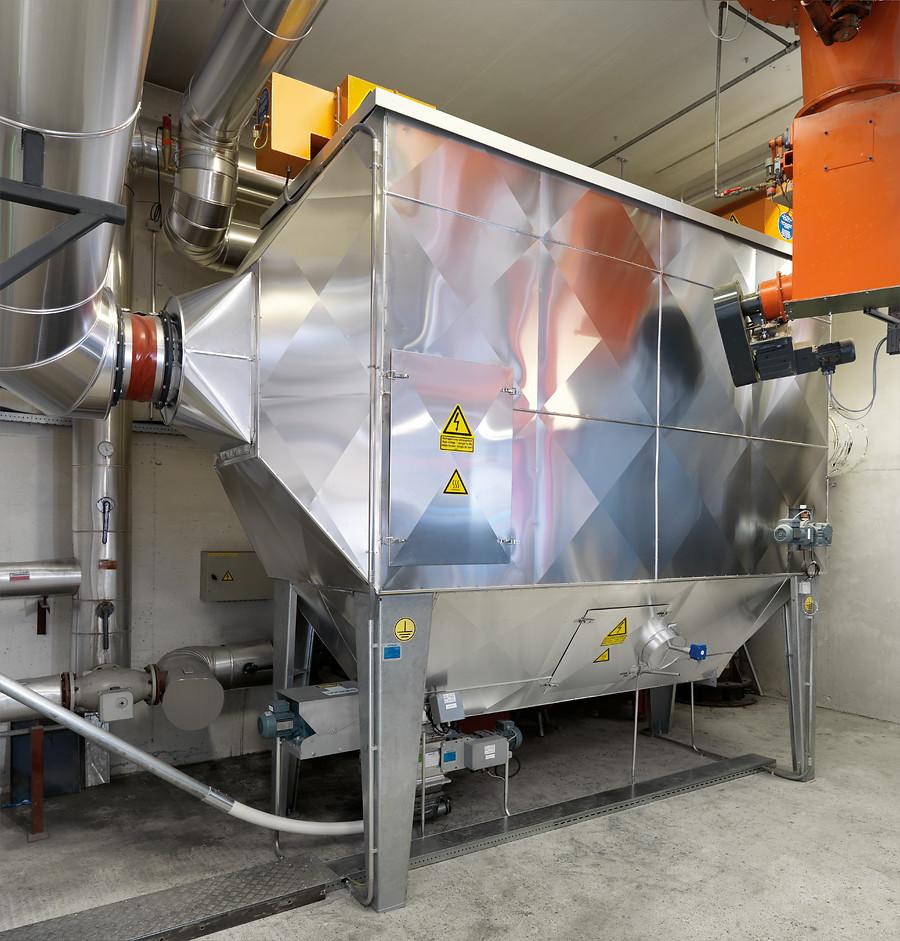

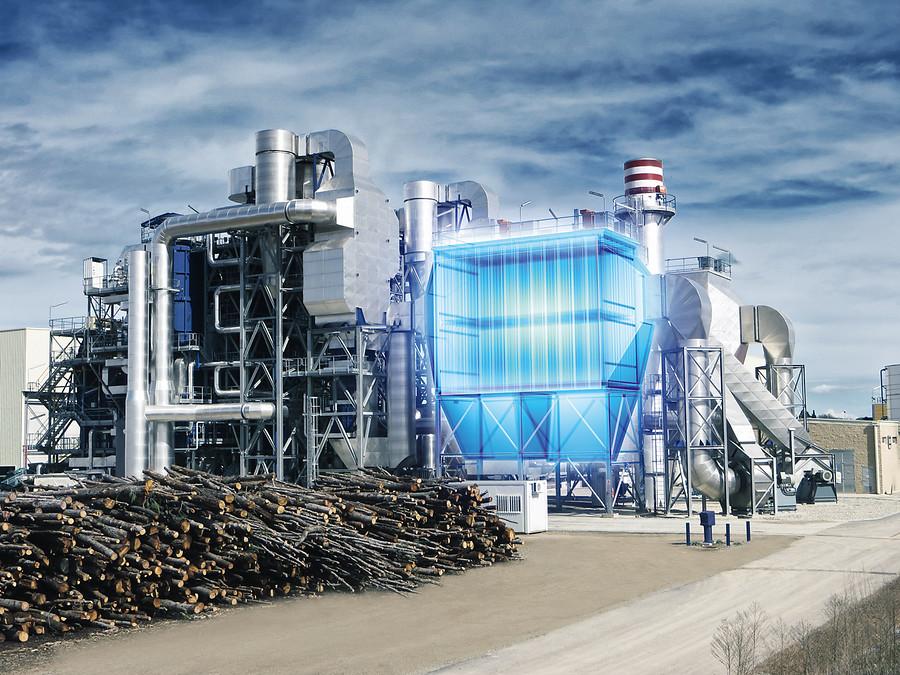

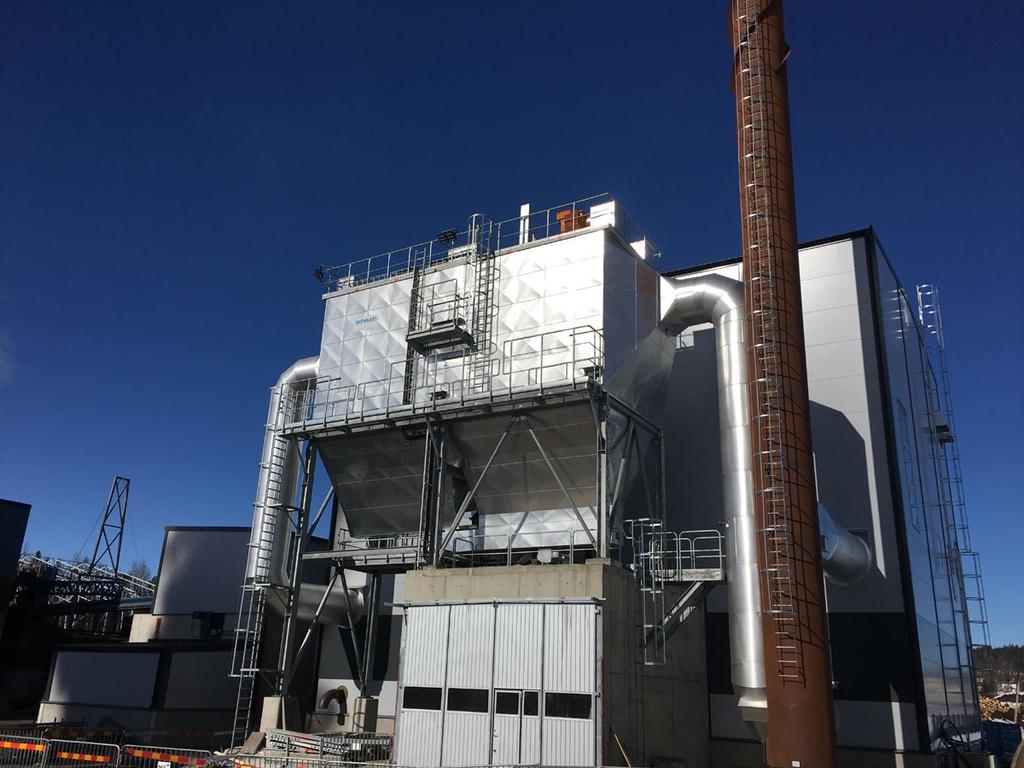

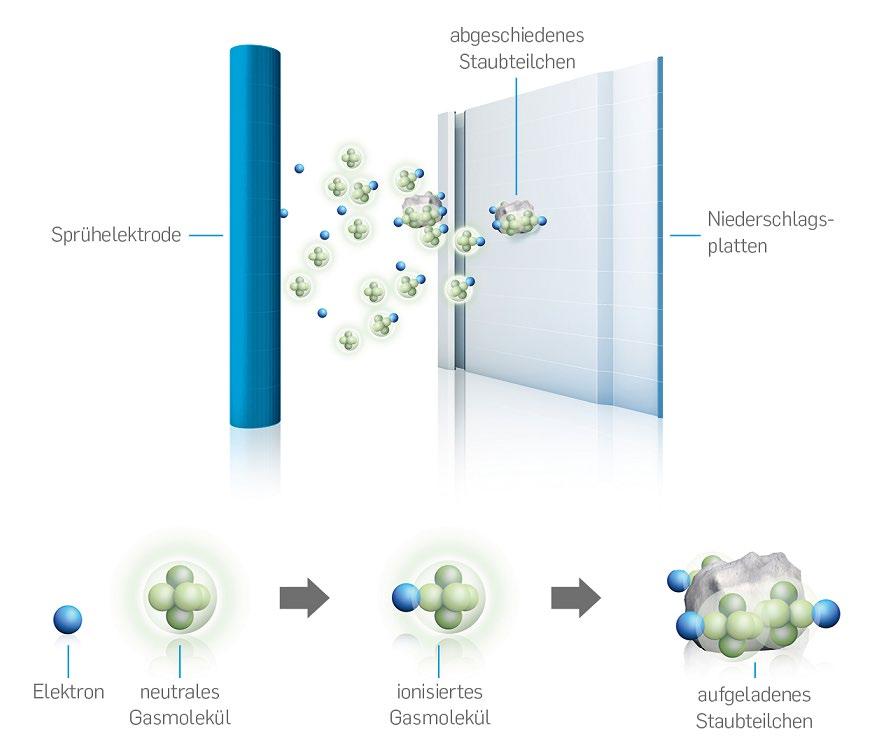

15 LÖSNINGAR - STOFTRENING ELEKTROFILTER 15

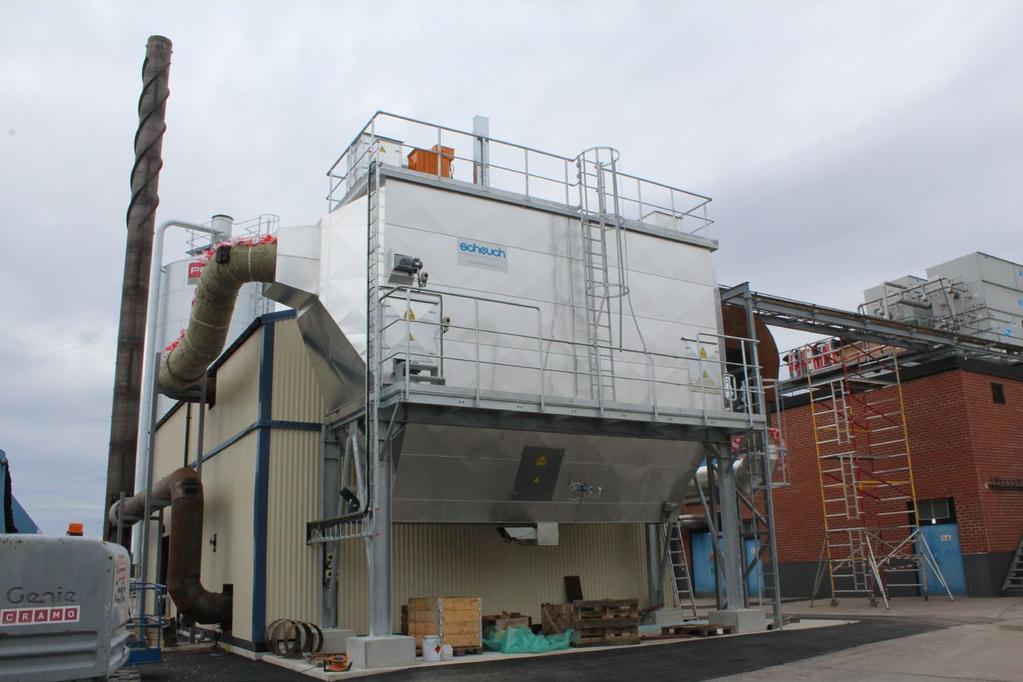

16 ELEKTROFILTER FÖRDELAR - Klarar stoftkrav ned till 10 mg/nm3 - By-pass behövs inte - Föravskiljare behövs inte - Något lägre driftskostnad - Få rörliga delar, mindre underhåll - Befintlig fläkt kan behållas - Kan arbete med övertryck - Kan hantera mer än 1 panna - Kan förmonteras i fabrik (beror på storlek NACKDELAR - Något högre investering (beror på storlek) - Större byggyta - Högspänning / säkerhet - Korrosionsrisk vid låga temperaturer DRIFTSKOSTNADER - kw förbrukning högspänningsaggregat - kw för uppvärmning och askhantering 16

17 ELFILTER Flöde Effekt Stofthalt Investering* Installerad effekt Nm3/h MW Mg/Nm3 Euro kw (inkl. högspänning) * Investering komplett anläggning inklusive by-pass. Tillkommer för komplett anläggning / projekt: Rökgaskanaler till och från filter Askcontainer Elinstallation (ev. styr i överordnat system) Eventuella byggåtgärder inkl. rivning Åtgärder för rökgasfläkt 17

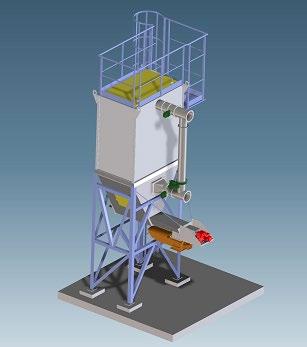

18 GODA EXEMPEL PROJEKT: CHALMERS Teknisk lösning: Slangfilterfilter med ny fläkt (maskinleverans) Invetering: SEK Bränsle: Träpulver Typ av anläggning: Pulverförbränning, 3 MW Rökgastemperatur: 150 C Ingående stoft 1500 mg/nm3 Utgående stoft: < 10 mg/nm3 Uppstart:

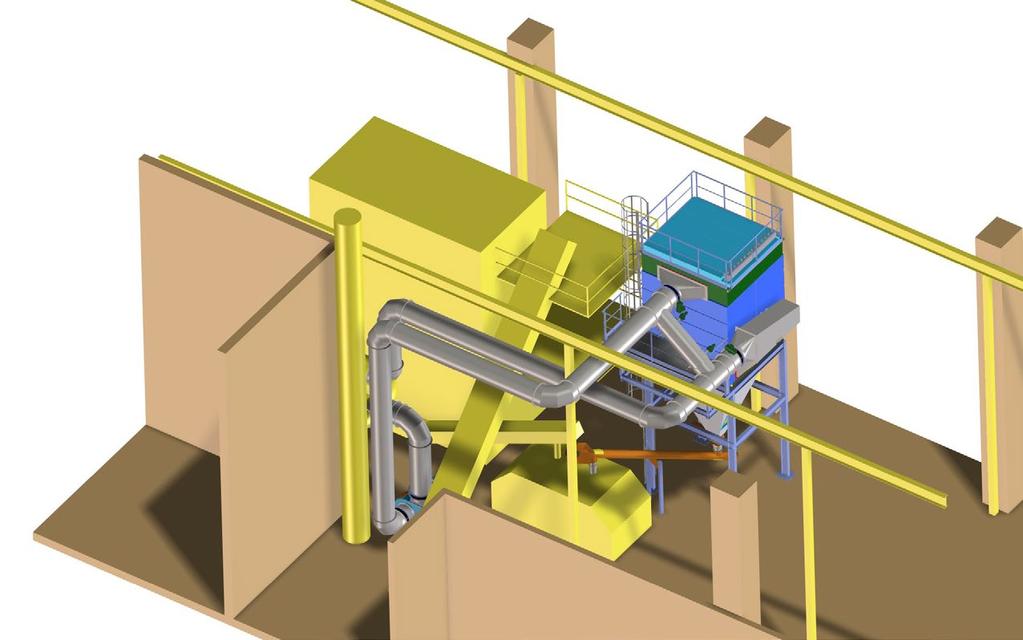

19 GODA EXEMPEL PROJEKT: THERMOKRAFT AS Teknisk lösning: Slangfilter med dosering Turnkey förutom bygg Investering: SEK Bränsle: Returträ + skogsflis Typ anläggning: Rosterpanna 4 MW Rökgastemperatur: 170 C Ingående stoft: 250 mg/nm3 Utgående stoft: < 10 mg/nm3 Uppstart:

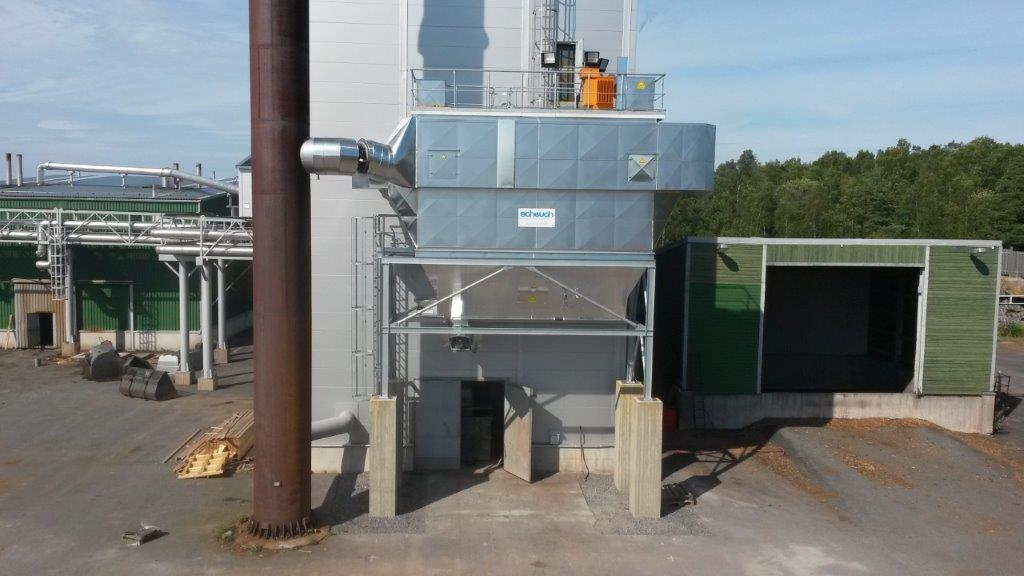

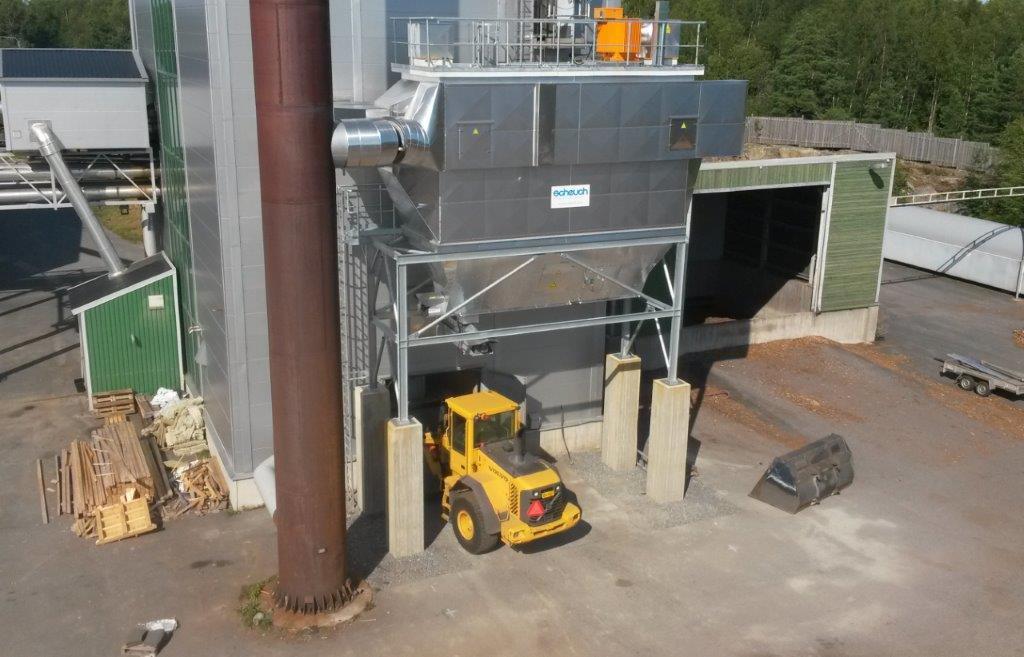

20 GODA EXEMPEL PROJEKT: METSÄ WOOD KASKINEN Teknisk lösning: Elfilter Turnkey förutom bygg Investering: SEK Bränsle: Bark och sågspån Typ av anläggning: Rosterpanna 7 MW th Rökgastemperatur: 200 C Ingående stoft 600 mg/nm3 Utgående stoft: < 30 mg/nm3 Uppstart:

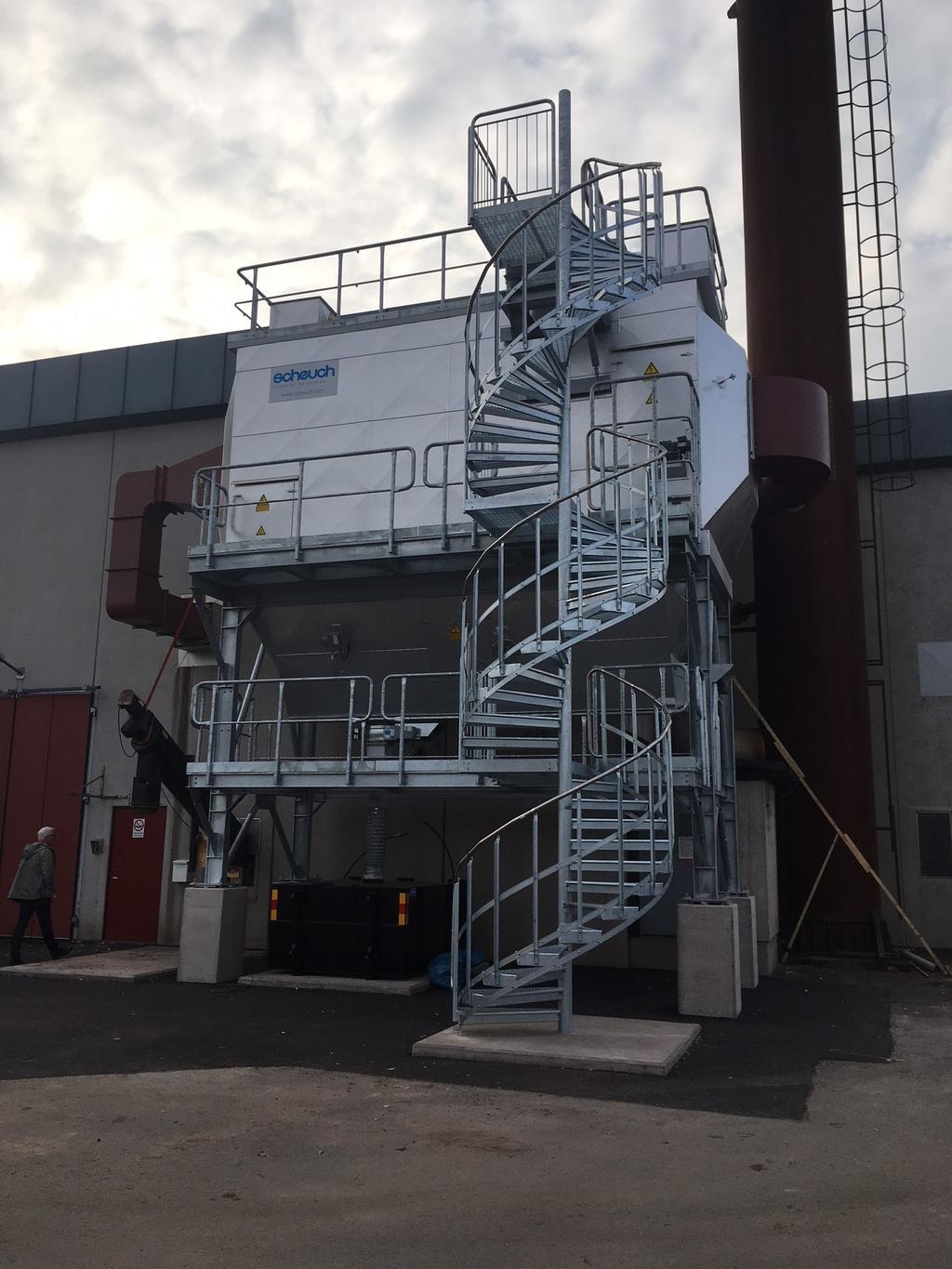

21 GODA EXEMPEL PROJEKT: HJO VÄRMEVERK Teknisk lösning: Elfilter Turnkey förutom mark Investering: SEK Bränsle: Fuktig skogsflis Typ av anläggning: Rosterpanna 4 MW th Rökgastemperatur: 200 C Ingående stoft 300 mg/nm3 Utgående stoft: < 30 mg/nm3 Uppstart:

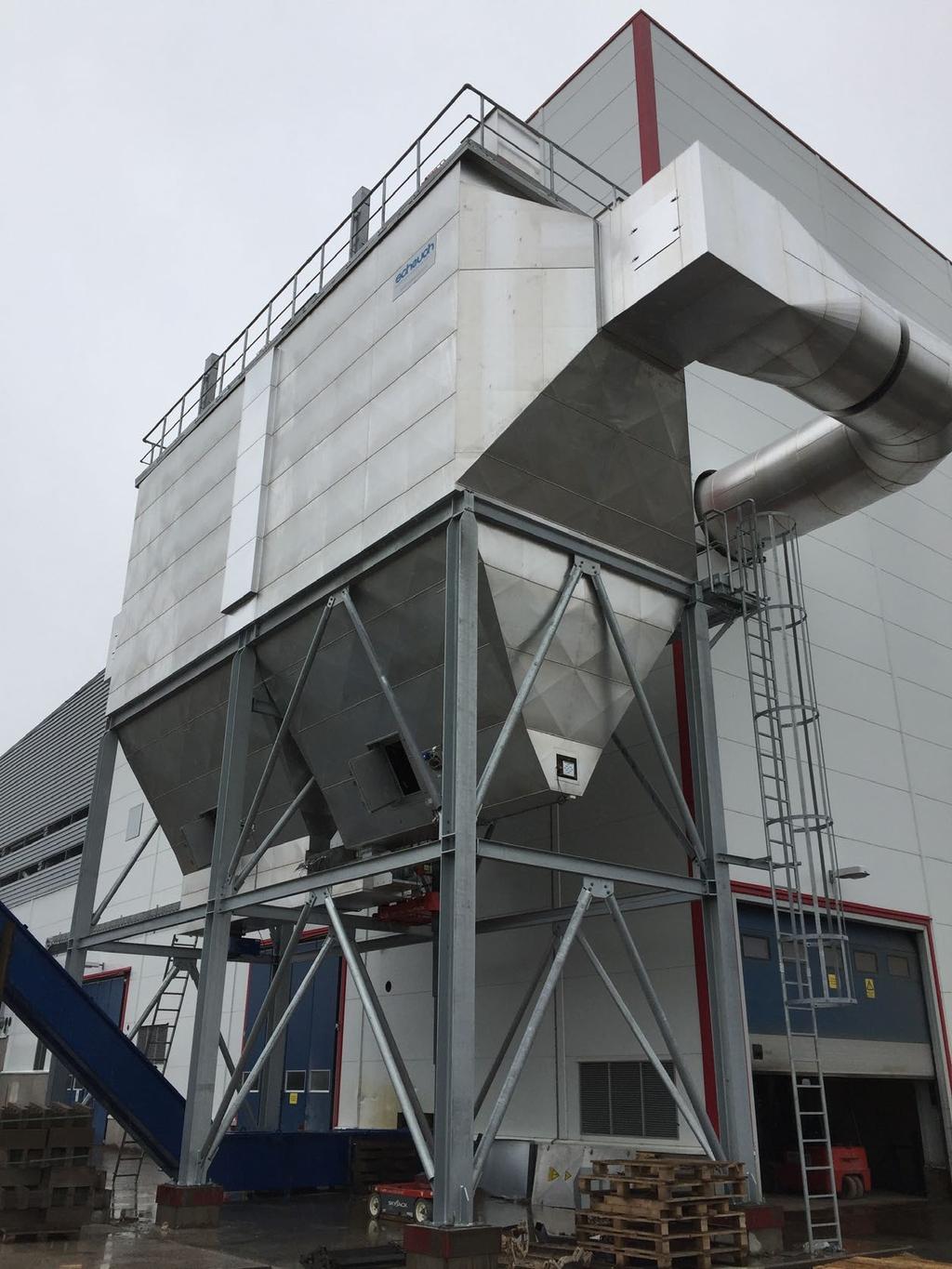

22 GODA EXEMPEL PROJEKT: FALKÖPINGS VÄRMEVERK Teknisk lösning: Elfilter Turnkey förutom mark och betong Investering: SEK Bränsle: Fuktig skogsflis Typ av anläggning: Rosterpanna 14 MW th Rökgastemperatur: 200 C Ingående stoft 300 mg/nm3 Utgående stoft: < 20 mg/nm3 Uppstart:

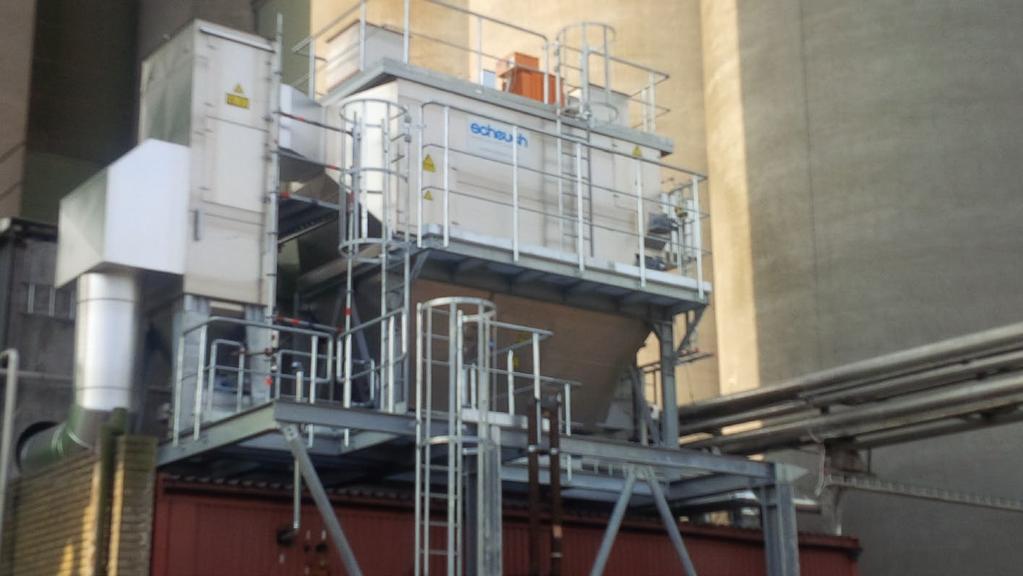

23 GODA EXEMPEL PROJEKT: LANTMÄNNEN ÅHUS Teknisk lösning: Elfilter med föravskiljare Mekanisk leverans inkl fläkt o kanaler Investering: SEK Bränsle: Träpulver Typ av anläggning: Pulverförbränning, 6 MW Rökgastemperatur: 150 C Ingående stoft till MC 1500 mg/nm3 Utgående stoft: < 30 mg/nm3 Uppstart:

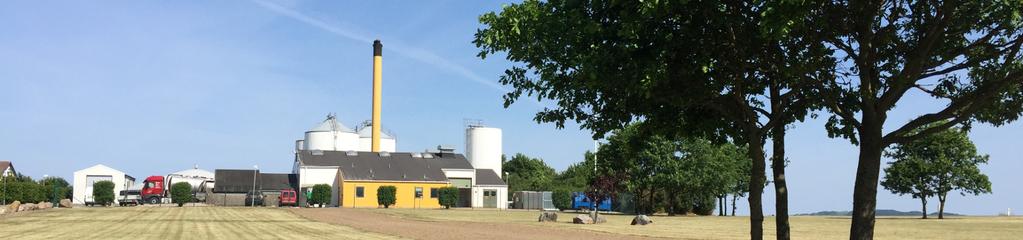

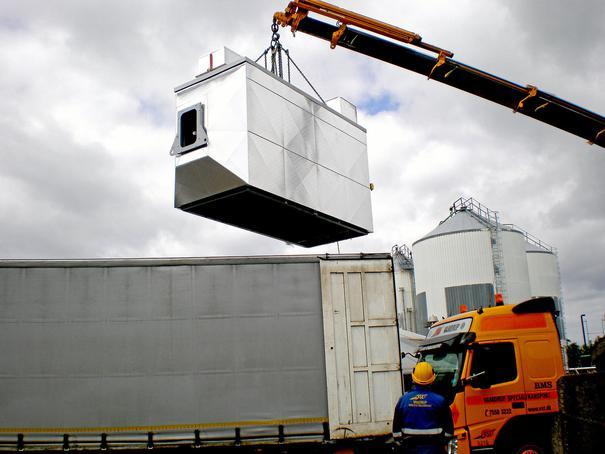

24 GODA EXEMPEL PROJEKT: SNERTINGE VARMEVERK Teknisk lösning: Elfilter Mekanisk leverans Investering: SEK Bränsle: Torrflis Typ av anläggning: Rosterpanna 1,1 MW th Rökgastemperatur: 200 C Ingående stoft 300 mg/nm3 Utgående stoft: < 30 mg/nm3 Uppstart:

25 GODA EXEMPEL PROJEKT: GOTLANDS ENERGI AB Teknisk lösning: Elfilter Mekanisk leverans Investering: SEK Bränsle: Fuktig skogsflis Typ av anläggning: Rosterpanna 7 MW th Rökgastemperatur: 200 C Ingående stoft 300 mg/nm3 Utgående stoft: < 10 mg/nm3 Uppstart:

26 SLUTSATSER Direktivet påverkar och bestämmer villkoren redan nu Många anläggningar måste åtgärdas! Börja i tid Gör en inventering / kartläggning av Era berörda anläggningar Välj en beprövad, enkel och robust teknik med torr avskiljning Välj en partner/leverantör som ser helheten Se inte åtgärderna som enbart en kostnad Möjlighet för extern och intern miljö, energibesparing och arbetsmiljö Möjlighet göra anläggningarna Miljöoptimala Utvärdera möjligheten att bygga nytt 26

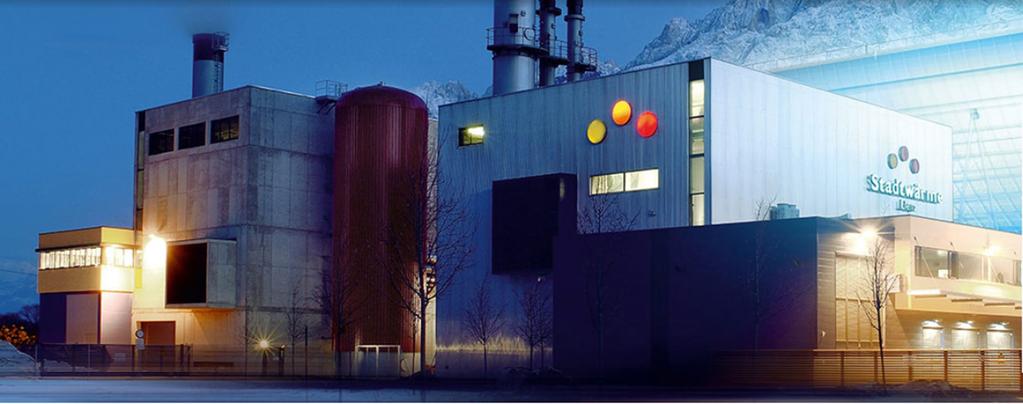

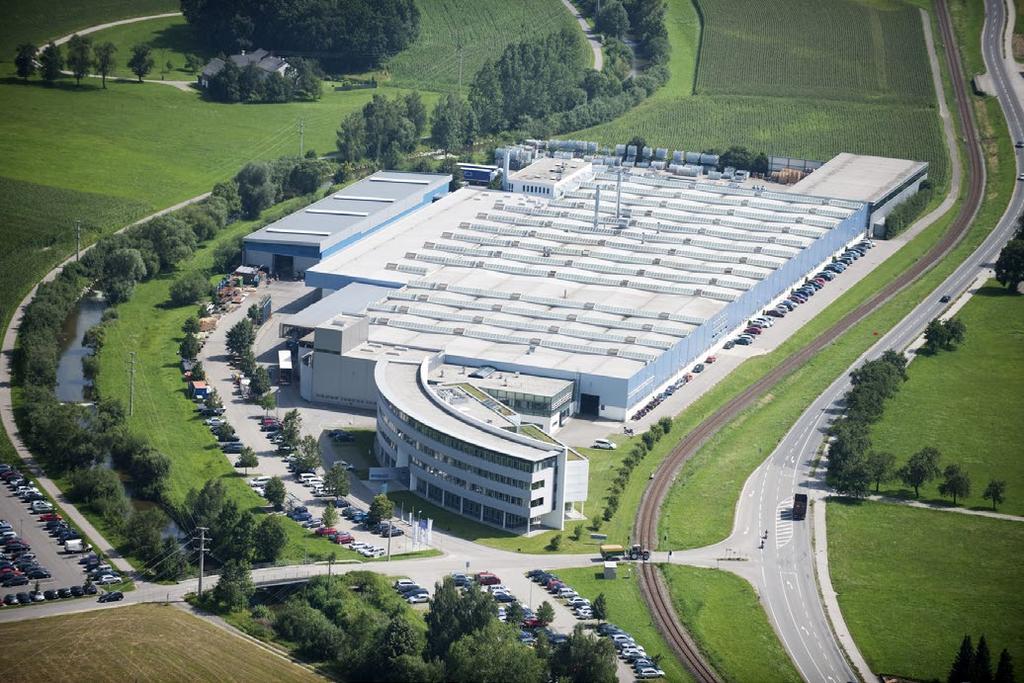

27 SCHUECH GMBH Vi levererar teknik för ren luft Scheuch GmbH är en pålitlig och stabil partner för kunder som behöver rökgas- / luftrening. Både lokalt och globalt. Alla kompetenser finns in house från R&D till service och eftermarknad 1200 anställda Alla produkter och system från källa till skorsten Fläktar - Rökgaskondensorer / ECO Slussar / Skruvar - SCR (de-nox) Cykloner - Avsvavlingsanläggningar(de-SOx) Slangfilter Elfilter (torra/våta) 27

28 SCHUECH I SVERIGE Försäljningskontor startat 2014 Försäljning, projekt och service & eftermarknad All teknik och processtöd från Scheuch i Österrike Servar primärt energi- och stål/metalsektorn Sedan dess genomfört över 70 projekt i Norden och till Nordiska kunder Över 150 referensinstallationer totalt Senaste sålda projketet Vattenfall Uppsala Carpe Futurum Samarbetspartner från förstudie till genomfört projekt 28
