1 Lars Kjellstedt, process och automationkonsult. Rådgivare, Biogasaffärer på gården för HS & LRF 35 år inom VA-teknik, praktiskt och teoretiskt. Mitten av 80-talet metangasteknik. Rötningsteknik från Uppgradering av biogas sedan 2005 Produkter: Avfallskvarn AFK 37, värmeväxlare 0-10% TS. Projekt:HS, LRF, ArticNova/BioSling, Alviksgården Luleå, Vatten & Miljöteknik Landskrona, Gotland Biogas AB, Koosakoski Recycling, Busstankning biogas i Boden ENERGIRÄTT FRAMTID

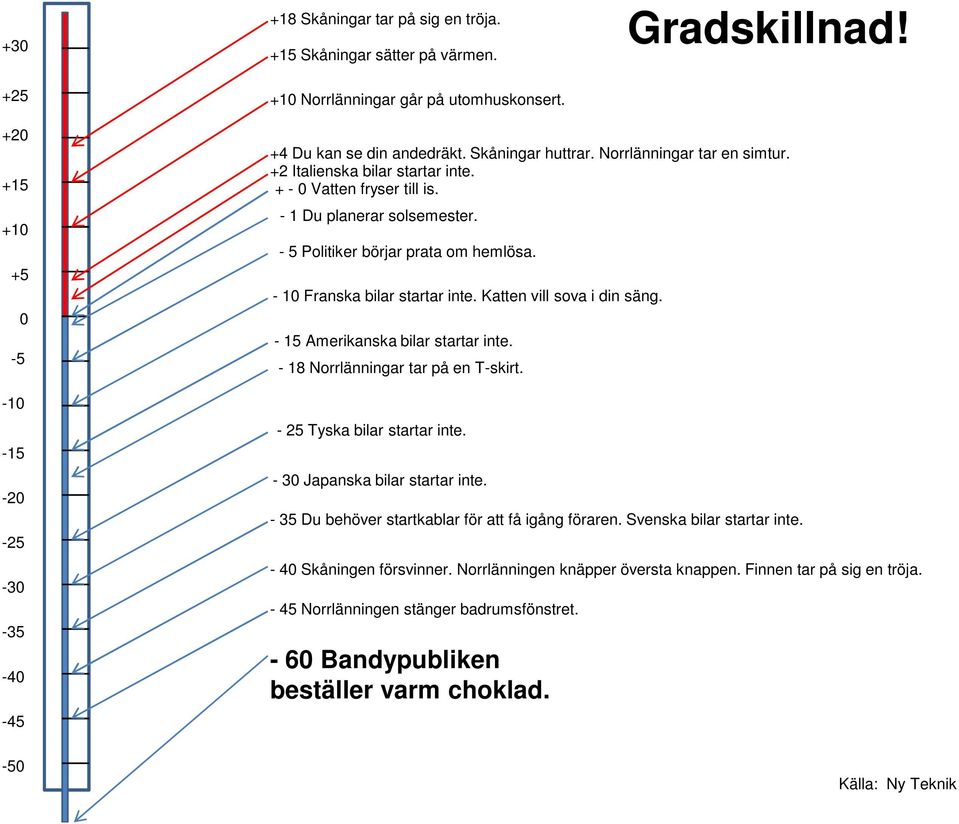

2 Skåningar tar på sig en tröja. +15 Skåningar sätter på värmen. +10 Norrlänningar går på utomhuskonsert. Gradskillnad! Du kan se din andedräkt. Skåningar huttrar. Norrlänningar tar en simtur. +2 Italienska bilar startar inte Vatten fryser till is. - 1 Du planerar solsemester. - 5 Politiker börjar prata om hemlösa Franska bilar startar inte. Katten vill sova i din säng Amerikanska bilar startar inte Norrlänningar tar på en T-skirt Tyska bilar startar inte Japanska bilar startar inte Du behöver startkablar för att få igång föraren. Svenska bilar startar inte Skåningen försvinner. Norrlänningen knäpper översta knappen. Finnen tar på sig en tröja Norrlänningen stänger badrumsfönstret Bandypubliken beställer varm choklad. -50 Källa: Ny Teknik

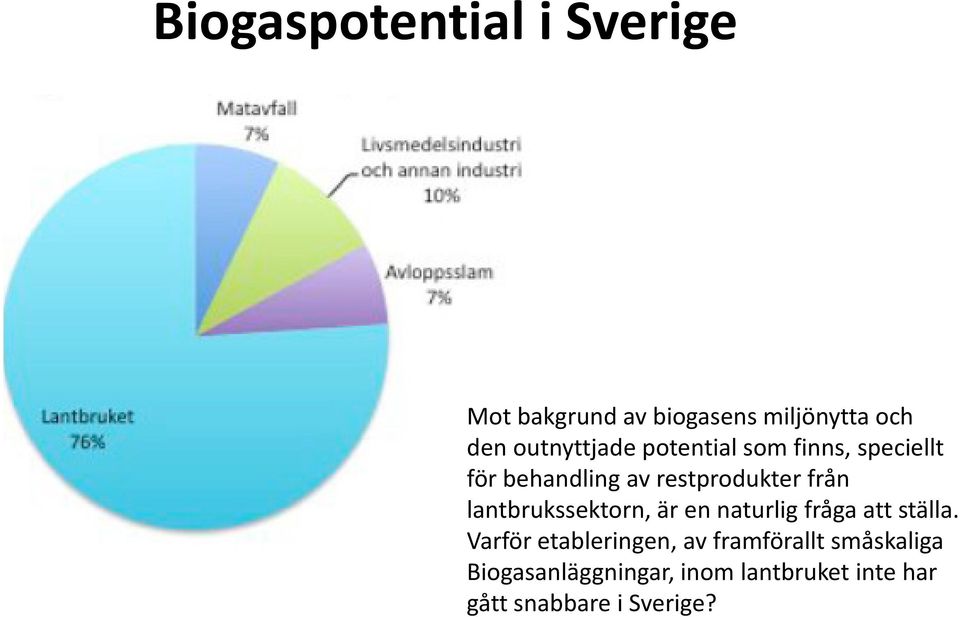

3 Biogaspotential i Sverige Mot bakgrund av biogasens miljönytta och den outnyttjade potential som finns, speciellt för behandling av restprodukter från lantbrukssektorn, är en naturlig fråga att ställa. Varför etableringen, av framförallt småskaliga Biogasanläggningar, inom lantbruket inte har gått snabbare i Sverige?

4 Varför skall jag satsa på biogas? Jag minskar miljöskadliga utsläpp av metan från mitt gödsellager Jag kan göra grön energi, av min gödsel, och mina överskott av vallgrödor Jag kan göra mig av med dyra elräkningar Jag kan producera min egen värme till bostad och ekonomibyggnader Jag kan producera mitt eget bränsle till, bilen och traktorn Jag minskar mina kostnader för konstgödsel Jag får en bättre skörd p.g.a. ökat amoniumkväve i rötresten Jag får en rötrest som är lättare att sprida, och luktar mindre, nöjda grannar Jag kan få upp till 50% bidrag på min investering, dock högst 1,8 milj kronor Förslag om stöd på 20öre/kWh för gödselbaserad metanproduktion = 1,3kr/Nm3 Jag kan få mina förutsättningar för biogas utredda, med bidrag från HS eller LRF Jag kan få hjälp med upphandling och projektering av HS eller LRF Jag kan samverka med kollegor, eller samhället, för en bättre miljö Jag blir en äkta grön pilot

5 Biogas, energirätt miljöval. Biogas på gården är som reklamen för Kinderägg, fast mer än tre överraskningar i en. Genom att tillföra sitt överskott av vallensilage (gräs mm.) i rötkammaren, håller man öppna landskap vid liv, och ökar gasproduktionen, när man bäst behöver den. Rötresten som kommer ut ur rötkammaren, får ett högre näringsvärde (ammoniumkväve tas lättare upp av grödan). Ersätter konstgödselkostnader. Jag skapar mitt eget bränsle, för uppvärmning, elproduktion, och fordonsbränsle, som är koldioxidneutralt och energi-skattefritt. ( Än så länge! ) PS. Regeringen har beslutat om stöd till den som konverterar sin traktor till biogasdrift. Priset på drivmedel kommer att stiga till 18kr/lit 2013 tror Handelsbankens råvaruspecialister. DS

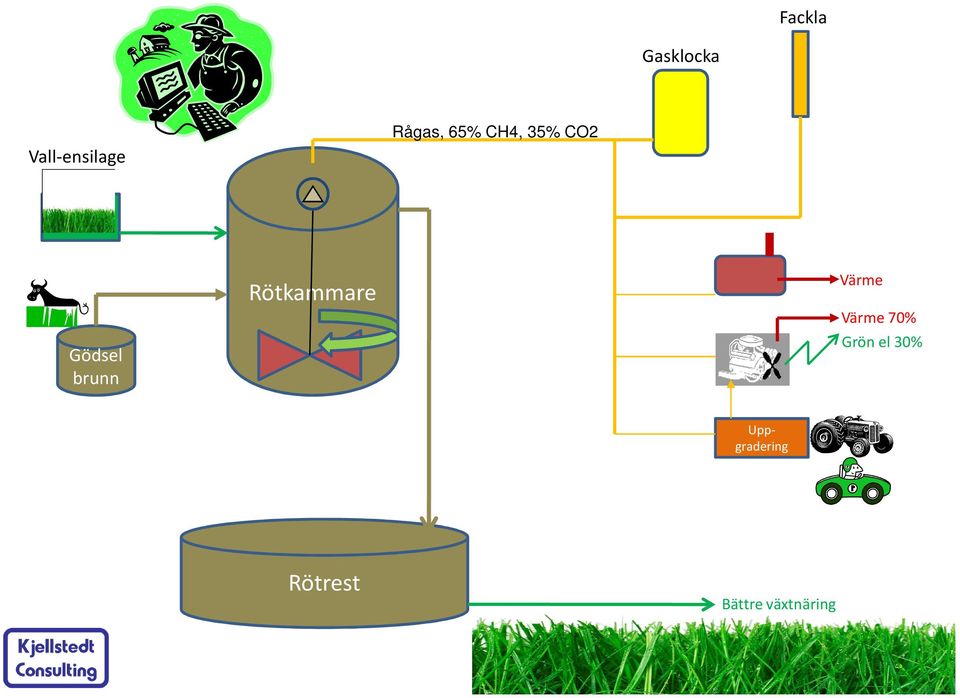

6 Fackla Gasklocka Vall-ensilage Rågas, 65% CH4, 35% CO2 Gödsel brunn Rötkammare Värme Värme 70% Grön el 30% Uppgradering Rötrest Bättre växtnäring

7 Uppgradering av biogas till fordonsbränsle med vattenscrubber-teknik CO2-avskiljning Andra metoder COAB ( kemisk avskiljning ) PSA-teknik ( aktivt kol, som renegeras ) Kryoteknik ( ej i stordrift i full skala, fördelen är 2 kommersiella gaser, CO2 & CH4 ) Membranavskiljning ( under utforskning ) ENERGIRÄTT FRAMTID

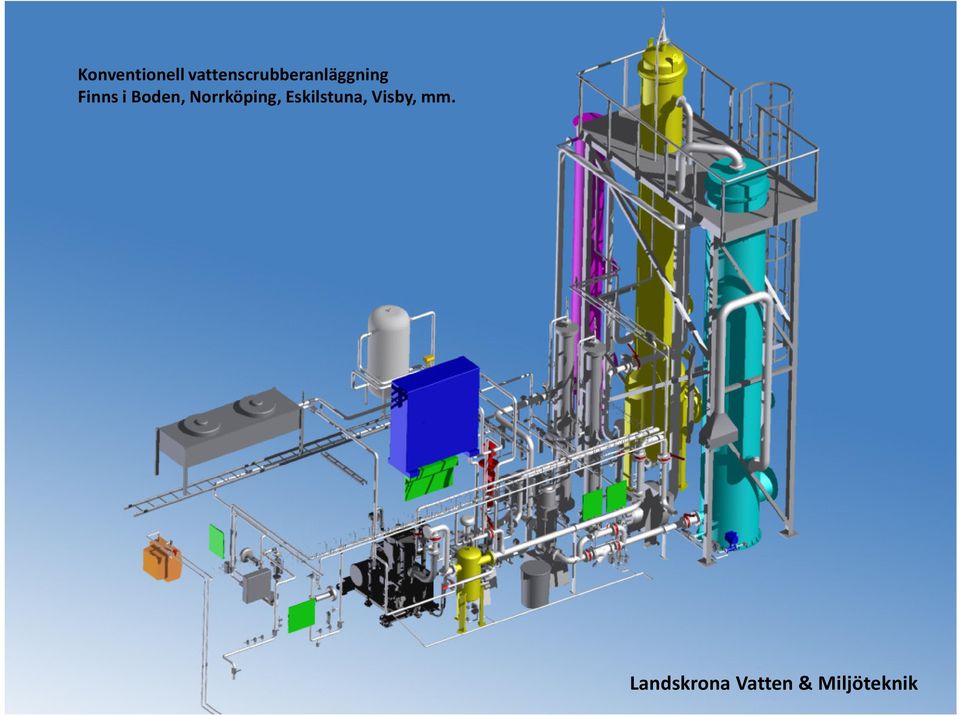

8 Konventionell vattenscrubberanläggning Finns i Boden, Norrköping, Eskilstuna, Visby, mm. Landskrona Vatten & Miljöteknik

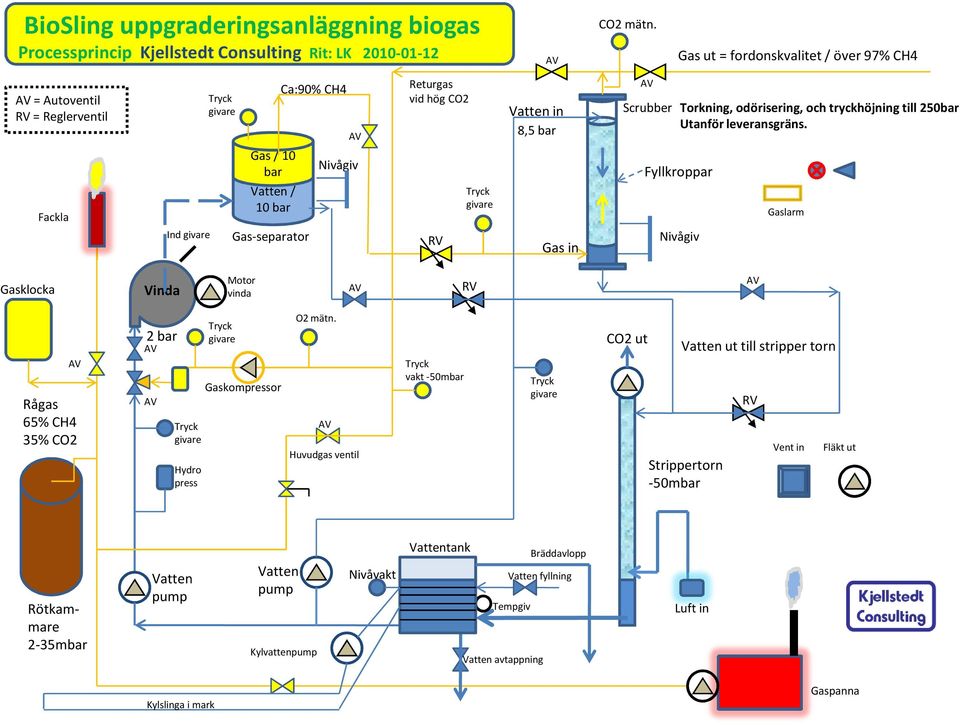

9 BioSling uppgraderingsanläggning biogas Processprincip Kjellstedt Consulting Rit: LK AV CO2 mätn. Gas ut = fordonskvalitet / över 97% CH4 AV = Autoventil RV = Reglerventil Fackla Ind givare Tryck givare Gas / 10 bar Vatten / 10 bar Gas-separator Ca:90% CH4 AV Nivågiv Returgas vid hög CO2 RV Tryck givare Vatten in 8,5 bar Gas in AV Scrubber Torkning, odörisering, och tryckhöjning till 250bar Utanför leveransgräns. Fyllkroppar Nivågiv Gaslarm Gasklocka Vinda Motor vinda AV RV AV AV Rågas 65% CH4 35% CO2 2 bar AV AV Tryck givare Hydro press Tryck givare Gaskompressor O2 mätn. AV Huvudgas ventil Tryck vakt -50mbar Tryck givare CO2 ut Vatten ut till stripper torn Strippertorn -50mbar RV Vent in Fläkt ut Rötkammare 2-35mbar Vatten pump Vatten pump Kylvattenpump Nivåvakt Vattentank Bräddavlopp Vatten fyllning Tempgiv Vatten avtappning Luft in Kylslinga i mark Gaspanna

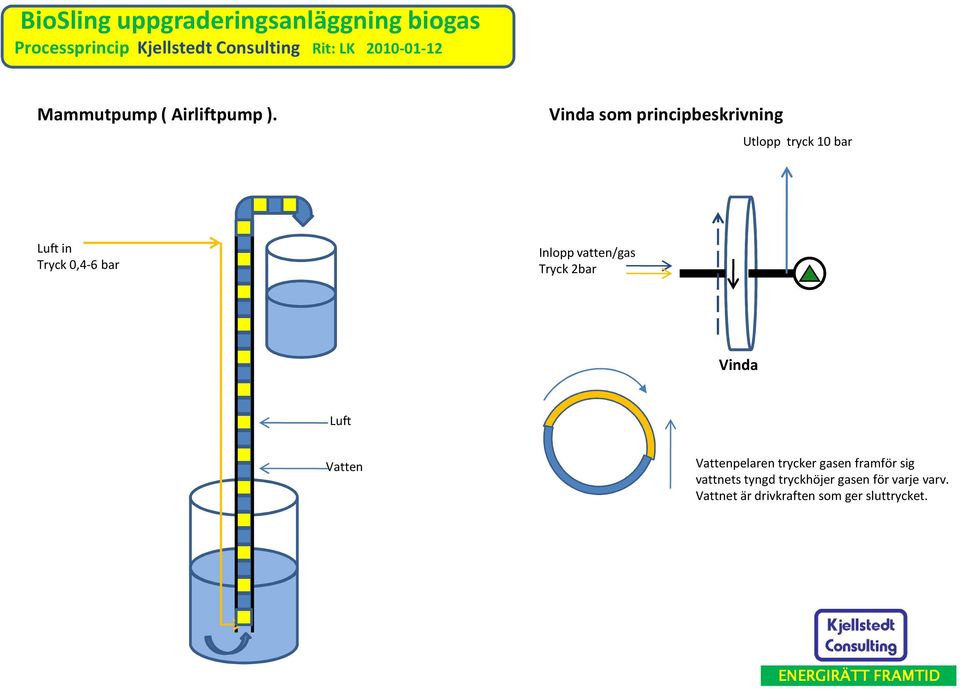

10 BioSling uppgraderingsanläggning biogas Processprincip Kjellstedt Consulting Rit: LK Mammutpump ( Airliftpump ). Vinda som principbeskrivning Utlopp tryck 10 bar Luft in Tryck 0,4-6 bar Inlopp vatten/gas Tryck 2bar Vinda Luft Vatten Vattenpelaren trycker gasen framför sig vattnets tyngd tryckhöjer gasen för varje varv. Vattnet är drivkraften som ger sluttrycket. ENERGIRÄTT FRAMTID

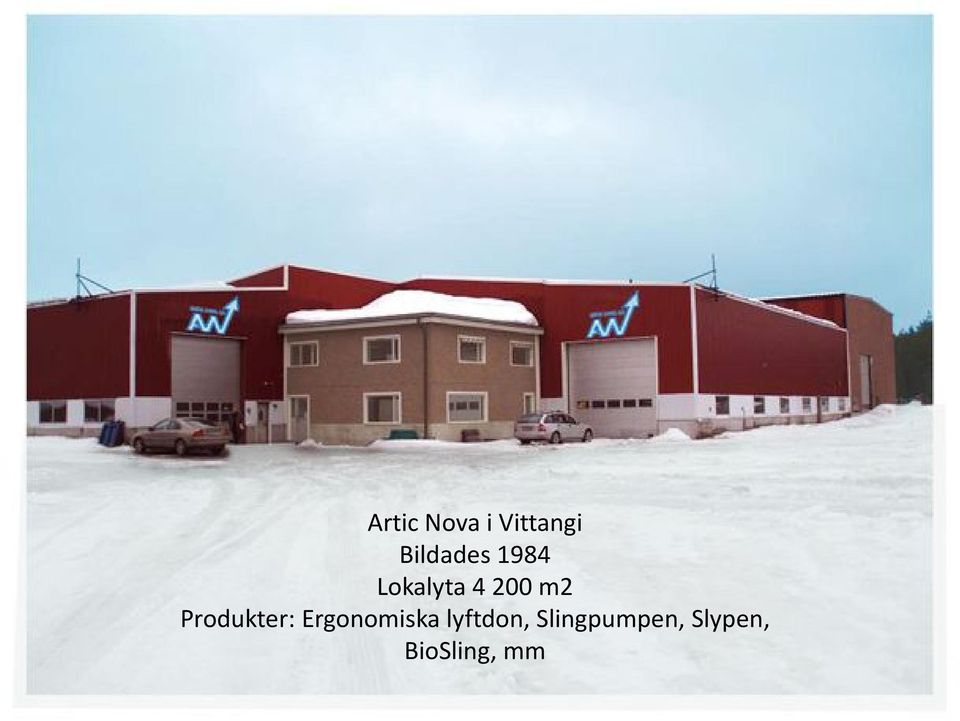

11 Artic Nova i Vittangi Bildades 1984 Lokalyta m2 Produkter: Ergonomiska lyftdon, Slingpumpen, Slypen, BioSling, mm

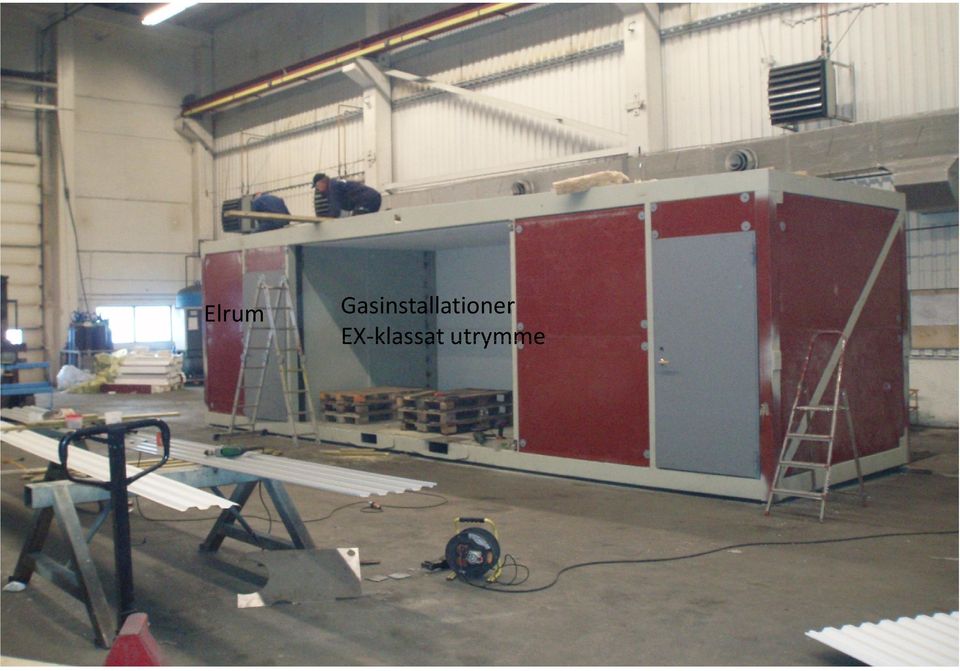

12 Elrum Gasinstallationer EX-klassat utrymme

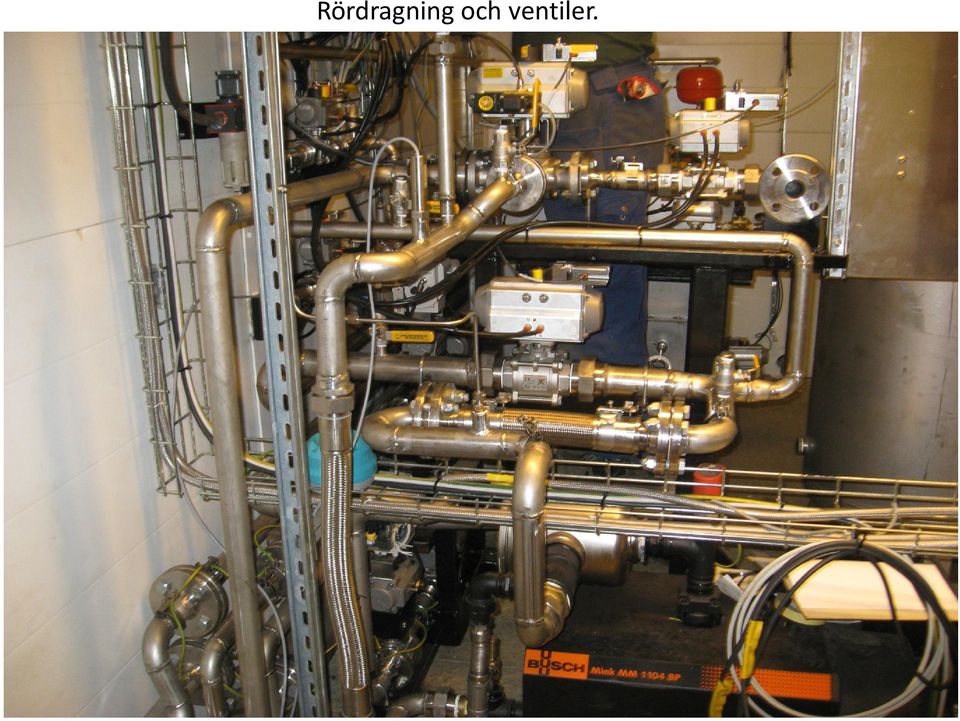

13 Rördragning och ventiler.

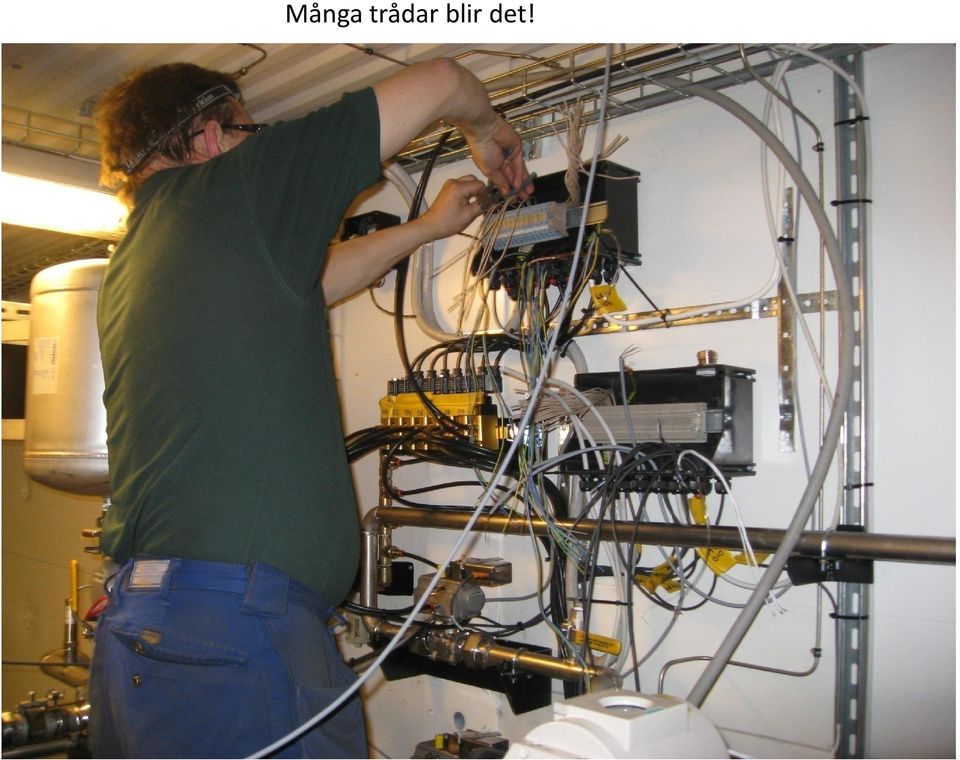

14 Många trådar blir det!

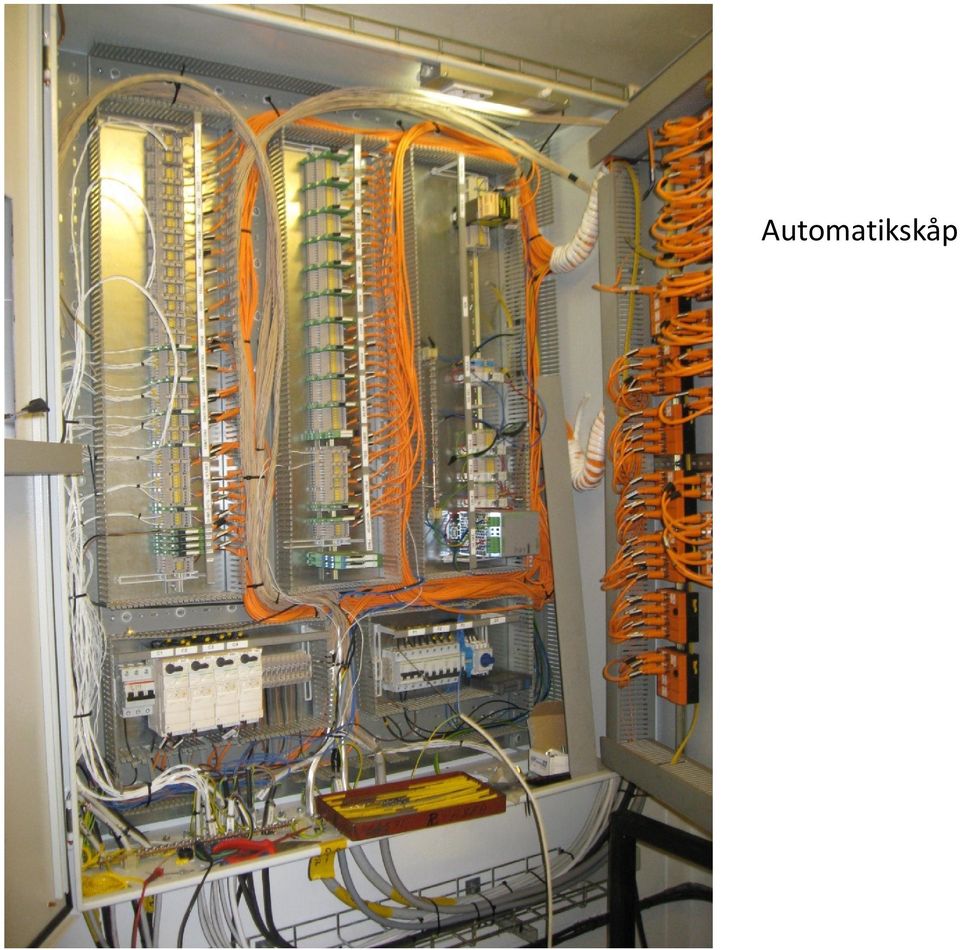

15 Automatikskåp

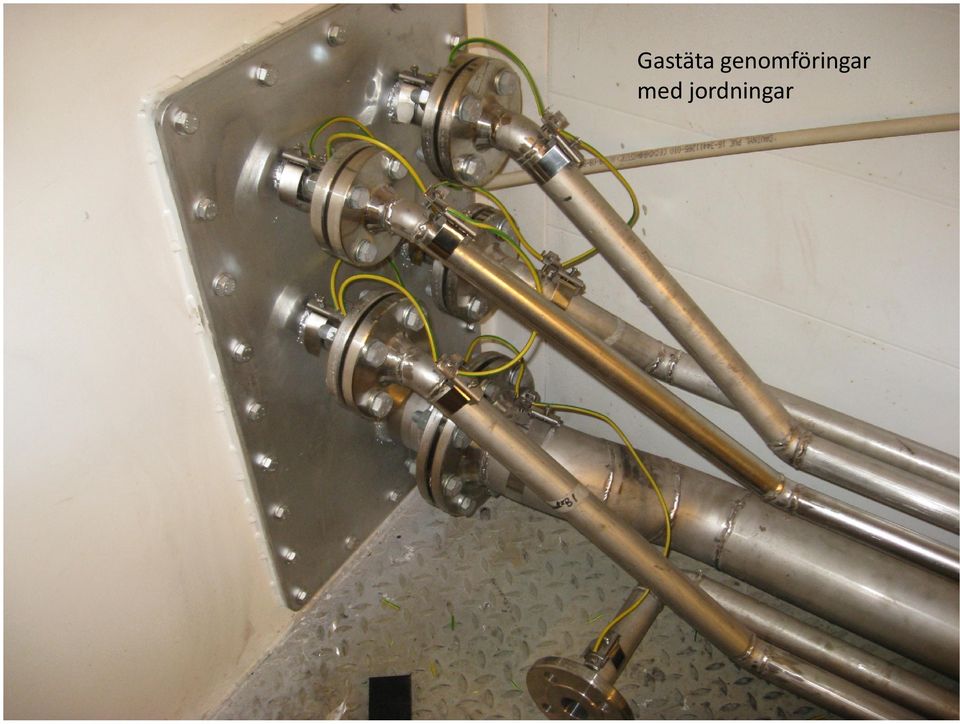

16 Gastäta genomföringar med jordningar

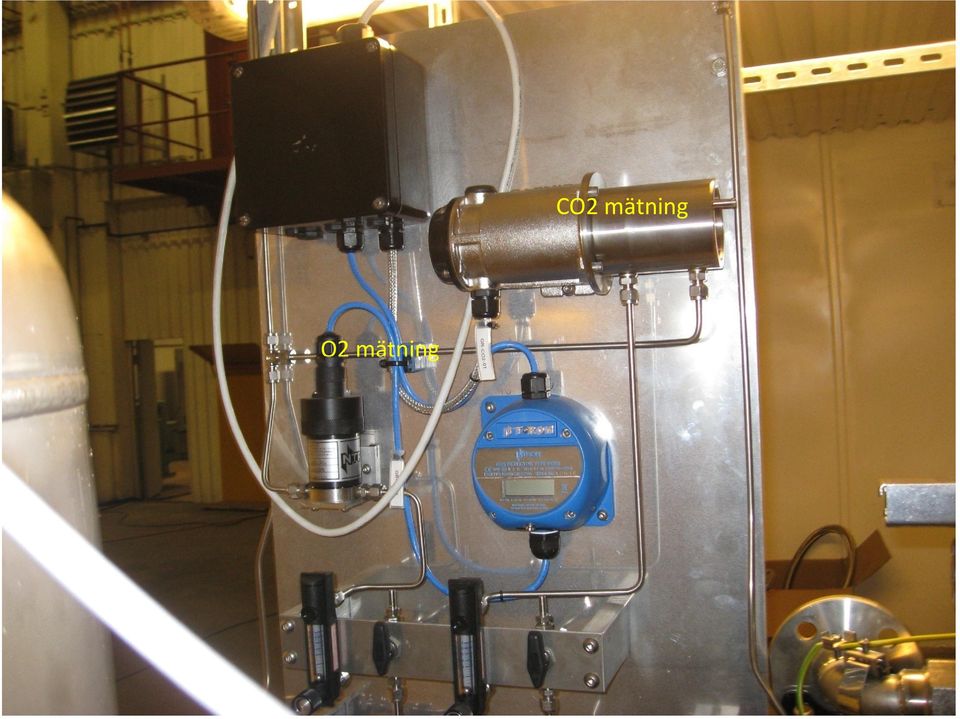

17 O2 mätning CO2 mätning

18 Tack för ditt intresse. BIOGAS, ENERGIRÄTT MILJÖVAL
