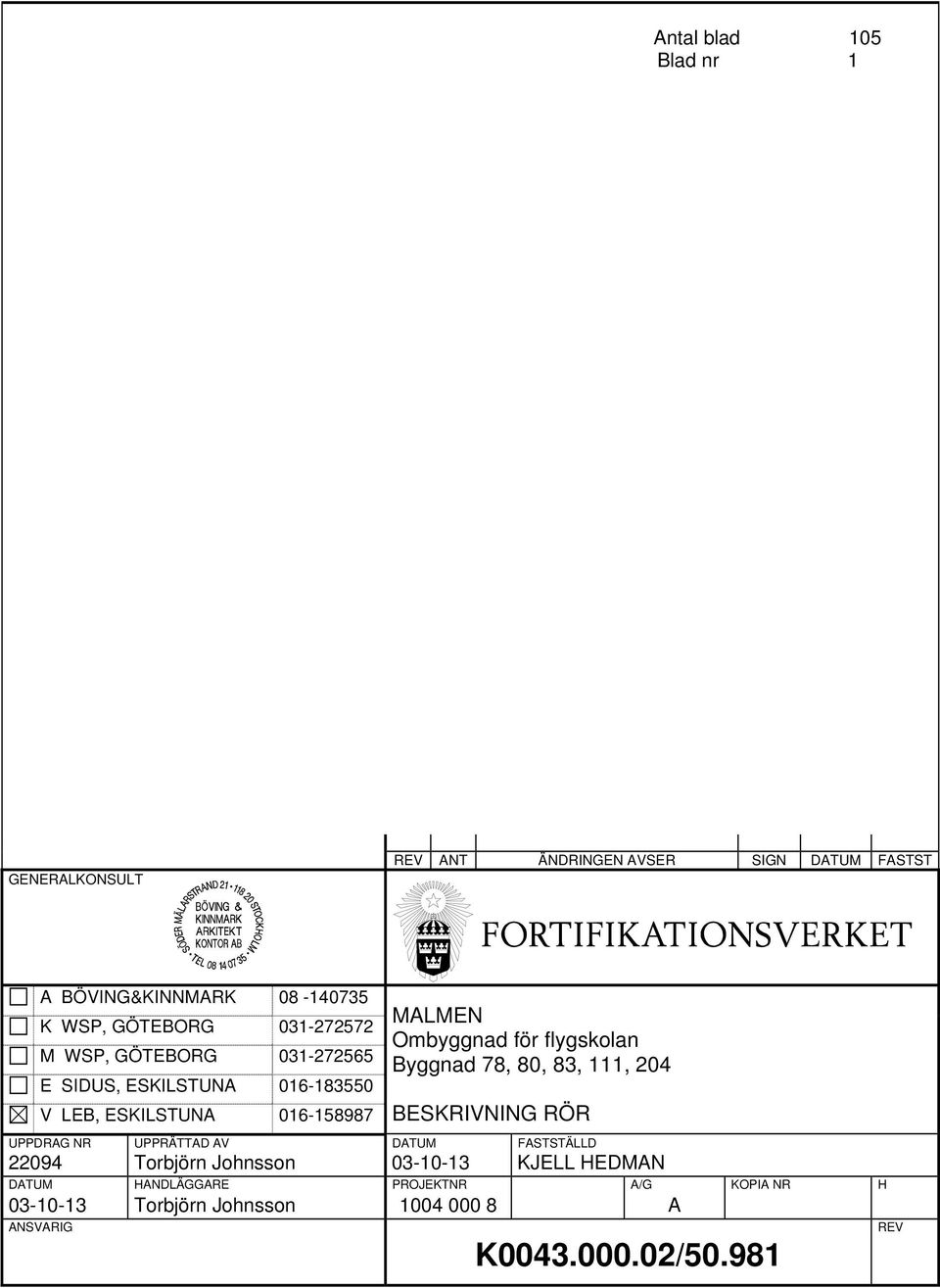

1 Antal blad 105 Blad nr 1 GENERALKONSULT REV ANT ÄNDRINGEN AVSER SIGN DATUM FASTST A BÖVING&KINNMARK K WSP, GÖTEBORG M WSP, GÖTEBORG E SIDUS, ESKILSTUNA V LEB, ESKILSTUNA MALMEN Ombyggnad för flygskolan Byggnad 78, 80, 83, 111, 204 BESKRIVNING RÖR UPPDRAG NR UPPRÄTTAD AV DATUM FASTSTÄLLD Torbjörn Johnsson KJELL HEDMAN DATUM HANDLÄGGARE PROJEKTNR A/G KOPIA NR H Torbjörn Johnsson A ANSVARIG K / REV

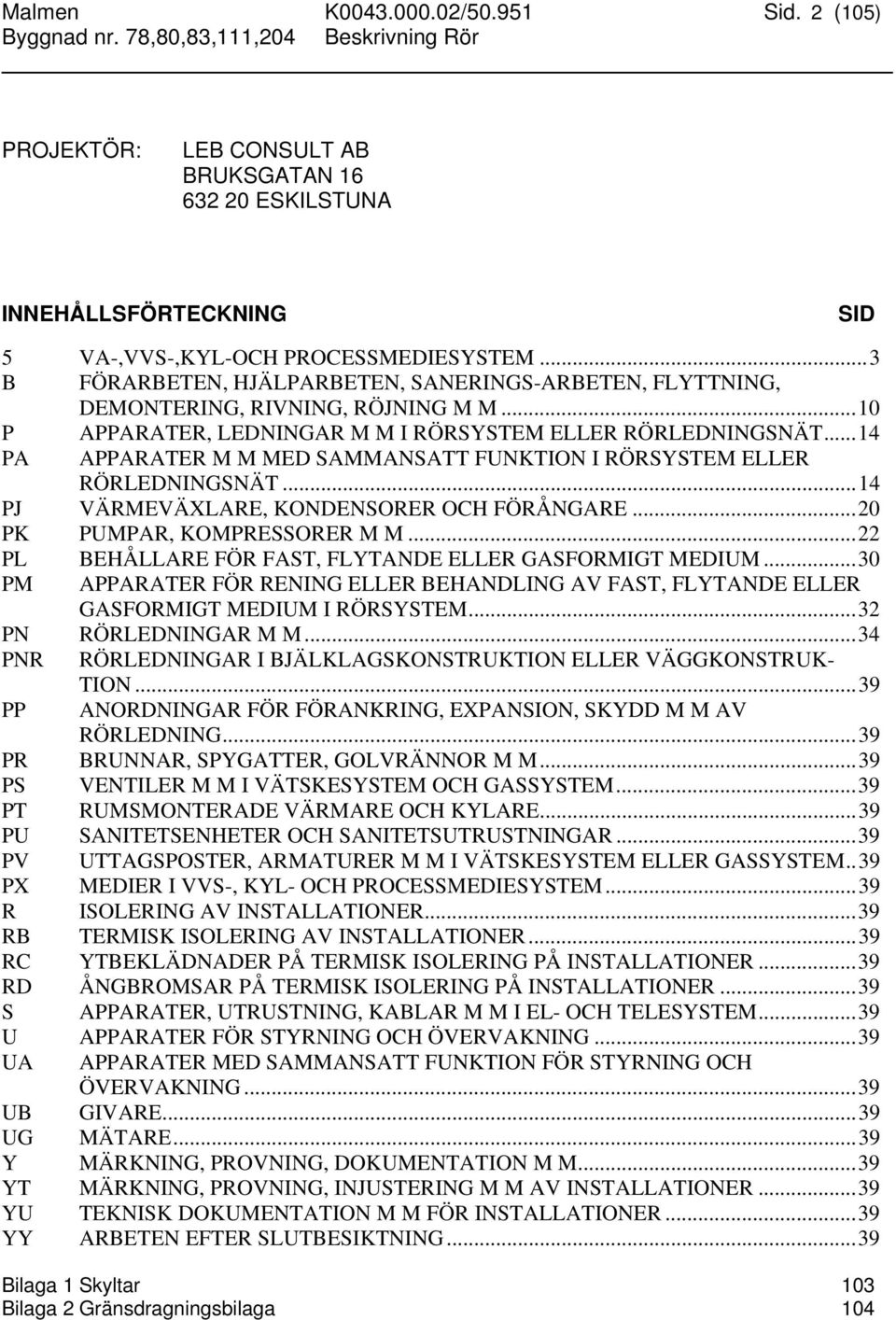

2 Malmen K / Sid. 2 (105) PROJEKTÖR: LEB CONSULT AB BRUKSGATAN ESKILSTUNA INNEHÅLLSFÖRTECKNING SID 5 VA-,VVS-,KYL-OCH PROCESSMEDIESYSTEM...3 B FÖRARBETEN, HJÄLPARBETEN, SANERINGS-ARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M...10 P APPARATER, LEDNINGAR M M I RÖRSYSTEM ELLER RÖRLEDNINGSNÄT...14 PA APPARATER M M MED SAMMANSATT FUNKTION I RÖRSYSTEM ELLER RÖRLEDNINGSNÄT...14 PJ VÄRMEVÄXLARE, KONDENSORER OCH FÖRÅNGARE...20 PK PUMPAR, KOMPRESSORER M M...22 PL BEHÅLLARE FÖR FAST, FLYTANDE ELLER GASFORMIGT MEDIUM...30 PM APPARATER FÖR RENING ELLER BEHANDLING AV FAST, FLYTANDE ELLER GASFORMIGT MEDIUM I RÖRSYSTEM...32 PN RÖRLEDNINGAR M M...34 PNR RÖRLEDNINGAR I BJÄLKLAGSKONSTRUKTION ELLER VÄGGKONSTRUK- TION...39 PP ANORDNINGAR FÖR FÖRANKRING, EXPANSION, SKYDD M M AV RÖRLEDNING...39 PR BRUNNAR, SPYGATTER, GOLVRÄNNOR M M...39 PS VENTILER M M I VÄTSKESYSTEM OCH GASSYSTEM...39 PT RUMSMONTERADE VÄRMARE OCH KYLARE...39 PU SANITETSENHETER OCH SANITETSUTRUSTNINGAR...39 PV UTTAGSPOSTER, ARMATURER M M I VÄTSKESYSTEM ELLER GASSYSTEM..39 PX MEDIER I VVS-, KYL- OCH PROCESSMEDIESYSTEM...39 R ISOLERING AV INSTALLATIONER...39 RB TERMISK ISOLERING AV INSTALLATIONER...39 RC YTBEKLÄDNADER PÅ TERMISK ISOLERING PÅ INSTALLATIONER...39 RD ÅNGBROMSAR PÅ TERMISK ISOLERING PÅ INSTALLATIONER...39 S APPARATER, UTRUSTNING, KABLAR M M I EL- OCH TELESYSTEM...39 U APPARATER FÖR STYRNING OCH ÖVERVAKNING...39 UA APPARATER MED SAMMANSATT FUNKTION FÖR STYRNING OCH ÖVERVAKNING...39 UB GIVARE...39 UG MÄTARE...39 Y MÄRKNING, PROVNING, DOKUMENTATION M M...39 YT MÄRKNING, PROVNING, INJUSTERING M M AV INSTALLATIONER...39 YU TEKNISK DOKUMENTATION M M FÖR INSTALLATIONER...39 YY ARBETEN EFTER SLUTBESIKTNING...39 Bilaga 1 Skyltar 103 Bilaga 2 Gränsdragningsbilaga 104

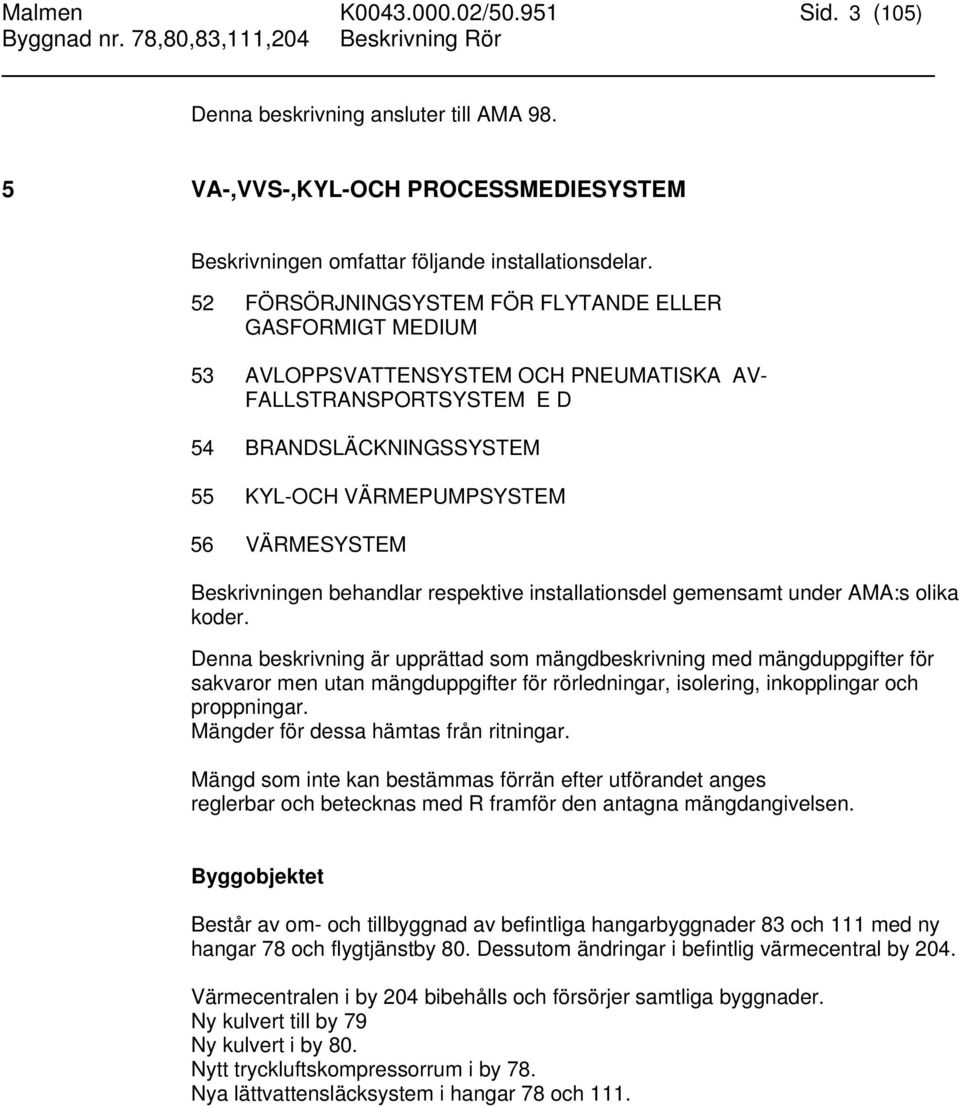

3 Malmen K / Sid. 3 (105) Denna beskrivning ansluter till AMA VA-,VVS-,KYL-OCH PROCESSMEDIESYSTEM Beskrivningen omfattar följande installationsdelar. 52 FÖRSÖRJNINGSYSTEM FÖR FLYTANDE ELLER GASFORMIGT MEDIUM 53 AVLOPPSVATTENSYSTEM OCH PNEUMATISKA AV- FALLSTRANSPORTSYSTEM E D 54 BRANDSLÄCKNINGSSYSTEM 55 KYL-OCH VÄRMEPUMPSYSTEM 56 VÄRMESYSTEM Beskrivningen behandlar respektive installationsdel gemensamt under AMA:s olika koder. Denna beskrivning är upprättad som mängdbeskrivning med mängduppgifter för sakvaror men utan mängduppgifter för rörledningar, isolering, inkopplingar och proppningar. Mängder för dessa hämtas från ritningar. Mängd som inte kan bestämmas förrän efter utförandet anges reglerbar och betecknas med R framför den antagna mängdangivelsen. Byggobjektet Består av om- och tillbyggnad av befintliga hangarbyggnader 83 och 111 med ny hangar 78 och flygtjänstby 80. Dessutom ändringar i befintlig värmecentral by 204. Värmecentralen i by 204 bibehålls och försörjer samtliga byggnader. Ny kulvert till by 79 Ny kulvert i by 80. Nytt tryckluftskompressorrum i by 78. Nya lättvattensläcksystem i hangar 78 och 111.

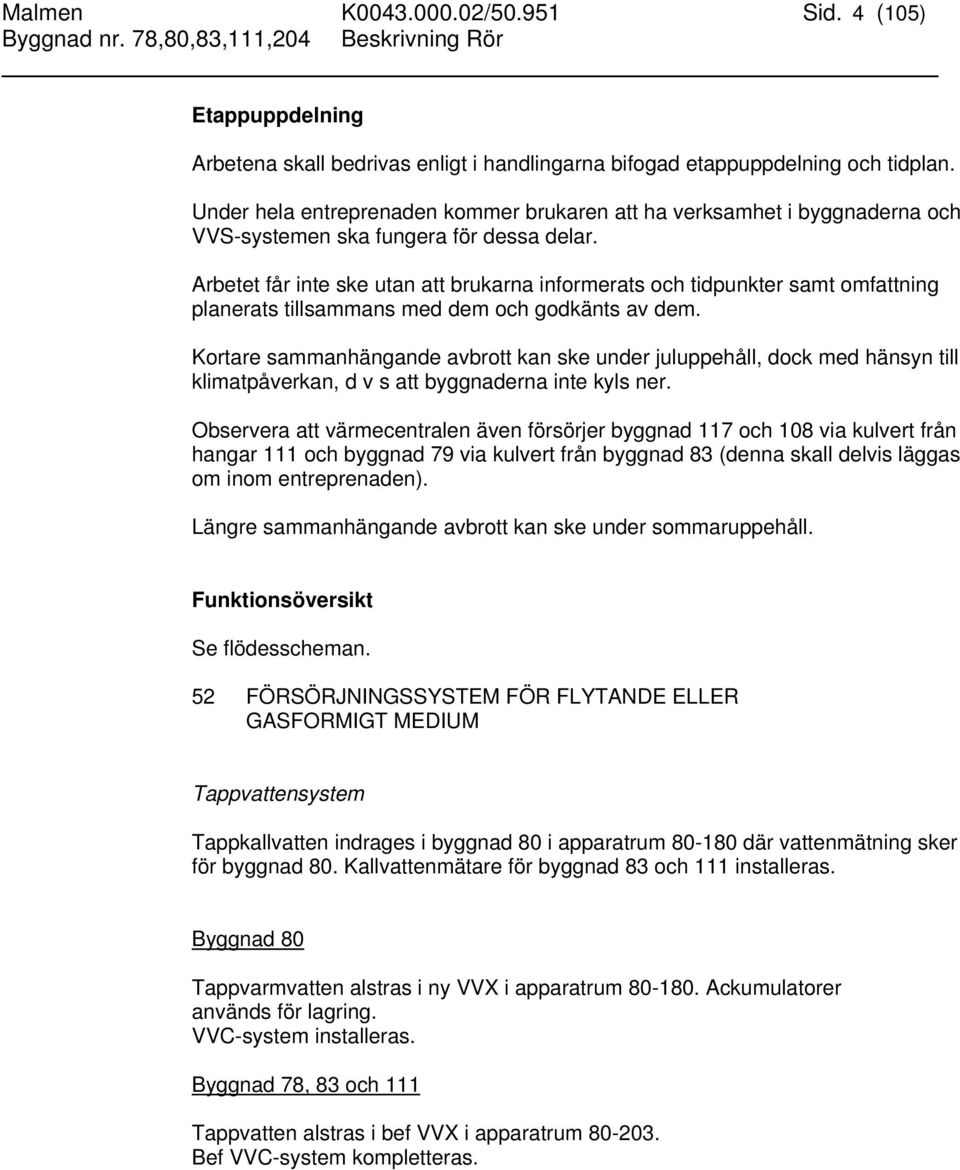

4 Malmen K / Sid. 4 (105) Etappuppdelning Arbetena skall bedrivas enligt i handlingarna bifogad etappuppdelning och tidplan. Under hela entreprenaden kommer brukaren att ha verksamhet i byggnaderna och VVS-systemen ska fungera för dessa delar. Arbetet får inte ske utan att brukarna informerats och tidpunkter samt omfattning planerats tillsammans med dem och godkänts av dem. Kortare sammanhängande avbrott kan ske under juluppehåll, dock med hänsyn till klimatpåverkan, d v s att byggnaderna inte kyls ner. Observera att värmecentralen även försörjer byggnad 117 och 108 via kulvert från hangar 111 och byggnad 79 via kulvert från byggnad 83 (denna skall delvis läggas om inom entreprenaden). Längre sammanhängande avbrott kan ske under sommaruppehåll. Funktionsöversikt Se flödesscheman. 52 FÖRSÖRJNINGSSYSTEM FÖR FLYTANDE ELLER GASFORMIGT MEDIUM Tappvattensystem Tappkallvatten indrages i byggnad 80 i apparatrum där vattenmätning sker för byggnad 80. Kallvattenmätare för byggnad 83 och 111 installeras. Byggnad 80 Tappvarmvatten alstras i ny VVX i apparatrum Ackumulatorer används för lagring. VVC-system installeras. Byggnad 78, 83 och 111 Tappvatten alstras i bef VVX i apparatrum Bef VVC-system kompletteras.

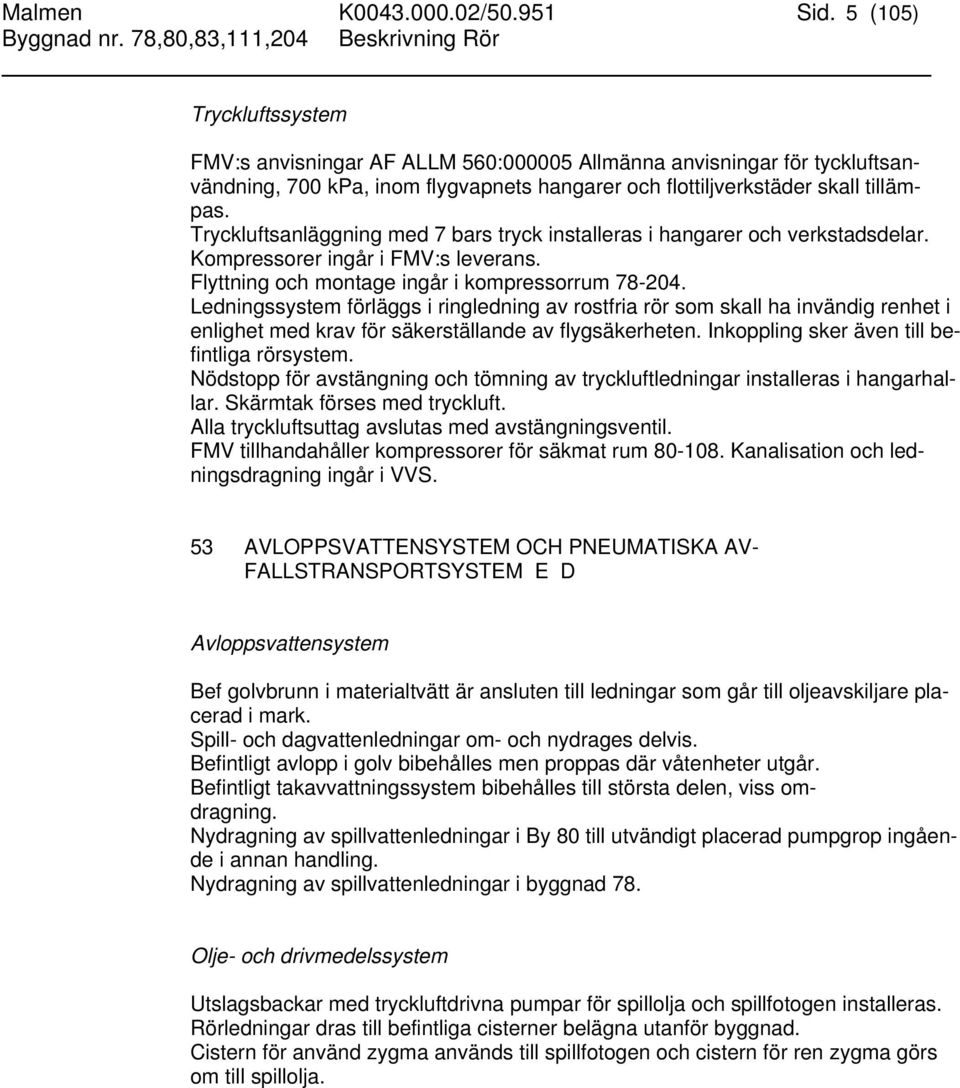

5 Malmen K / Sid. 5 (105) Tryckluftssystem FMV:s anvisningar AF ALLM 560: Allmänna anvisningar för tyckluftsanvändning, 700 kpa, inom flygvapnets hangarer och flottiljverkstäder skall tillämpas. Tryckluftsanläggning med 7 bars tryck installeras i hangarer och verkstadsdelar. Kompressorer ingår i FMV:s leverans. Flyttning och montage ingår i kompressorrum Ledningssystem förläggs i ringledning av rostfria rör som skall ha invändig renhet i enlighet med krav för säkerställande av flygsäkerheten. Inkoppling sker även till befintliga rörsystem. Nödstopp för avstängning och tömning av tryckluftledningar installeras i hangarhallar. Skärmtak förses med tryckluft. Alla tryckluftsuttag avslutas med avstängningsventil. FMV tillhandahåller kompressorer för säkmat rum Kanalisation och ledningsdragning ingår i VVS. 53 AVLOPPSVATTENSYSTEM OCH PNEUMATISKA AV- FALLSTRANSPORTSYSTEM E D Avloppsvattensystem Bef golvbrunn i materialtvätt är ansluten till ledningar som går till oljeavskiljare placerad i mark. Spill- och dagvattenledningar om- och nydrages delvis. Befintligt avlopp i golv bibehålles men proppas där våtenheter utgår. Befintligt takavvattningssystem bibehålles till största delen, viss omdragning. Nydragning av spillvattenledningar i By 80 till utvändigt placerad pumpgrop ingående i annan handling. Nydragning av spillvattenledningar i byggnad 78. Olje- och drivmedelssystem Utslagsbackar med tryckluftdrivna pumpar för spillolja och spillfotogen installeras. Rörledningar dras till befintliga cisterner belägna utanför byggnad. Cistern för använd zygma används till spillfotogen och cistern för ren zygma görs om till spillolja.

6 Malmen K / Sid. 6 (105) 54 BRANDSLÄCKNINGSSYSTEM Sammansatta släcksystem Brandposter anslutna till tappkallvattenledningar uppsättes i kontorsdelar. Handbrandsläckare i apparatrum och fläktrum samt i vissa frd. System för lättvattenläckning finns befintligt i hangar 83. Några av brandposterna flyttas. Nya system med pumpar och brandposter installeras i hangar 78 och KYL-OCH VÄRMEPUMPSYSTEM / RÖRSYSTEM Kylsystem Vätskekylaggregat med tillhörande luftkyld kylmedelkylare installeras. Kontorsrum, expeditioner, pausrum, grupprum m m förses med ventilerade kylbafflar för torr kylning (ingår i annan handling). Dimensionerande rumstemperatur är 22 ± 2 C vid uteförhållande på +25 C och RH 50%. Luftbehandlingssystem till dessa lokaler är försedda med kylbatterier som ansluts till köldbärarsystemet. Data-/telerum och UPS-rum kyls med fläktcirkulationskylare som ansluts till köldbärarsystemet. 56 VÄRMESYSTEM Byggnader värms med fjärrvärme. Befintliga värmeväxlare, pumpar m m är placerade i UC i byggnad 204. Shuntgrupper installeras för radiatorkretsar, luftbehandlingskrets samt golvslingor. För markvärme installeras värmeväxlare, glykolblandningskärl, pumpar och expansionskärl. Markvärmeslingor installeras utanför portar i ny hangar 78. Kontorsrum förses med radiatorer. Förbindelsegång till och i by 80 förses med golvvärme. Entré i by 80 förses med luftvärmare. Luftcirkulationsvärmare är primärvärmare i hangarer. Värmemängdsmätning installeras så att respektive byggnad kan mätas separat. Sekundär värmekulvert drages till kulvertbrunn som försörjer byggnad 079 Se ritning K /

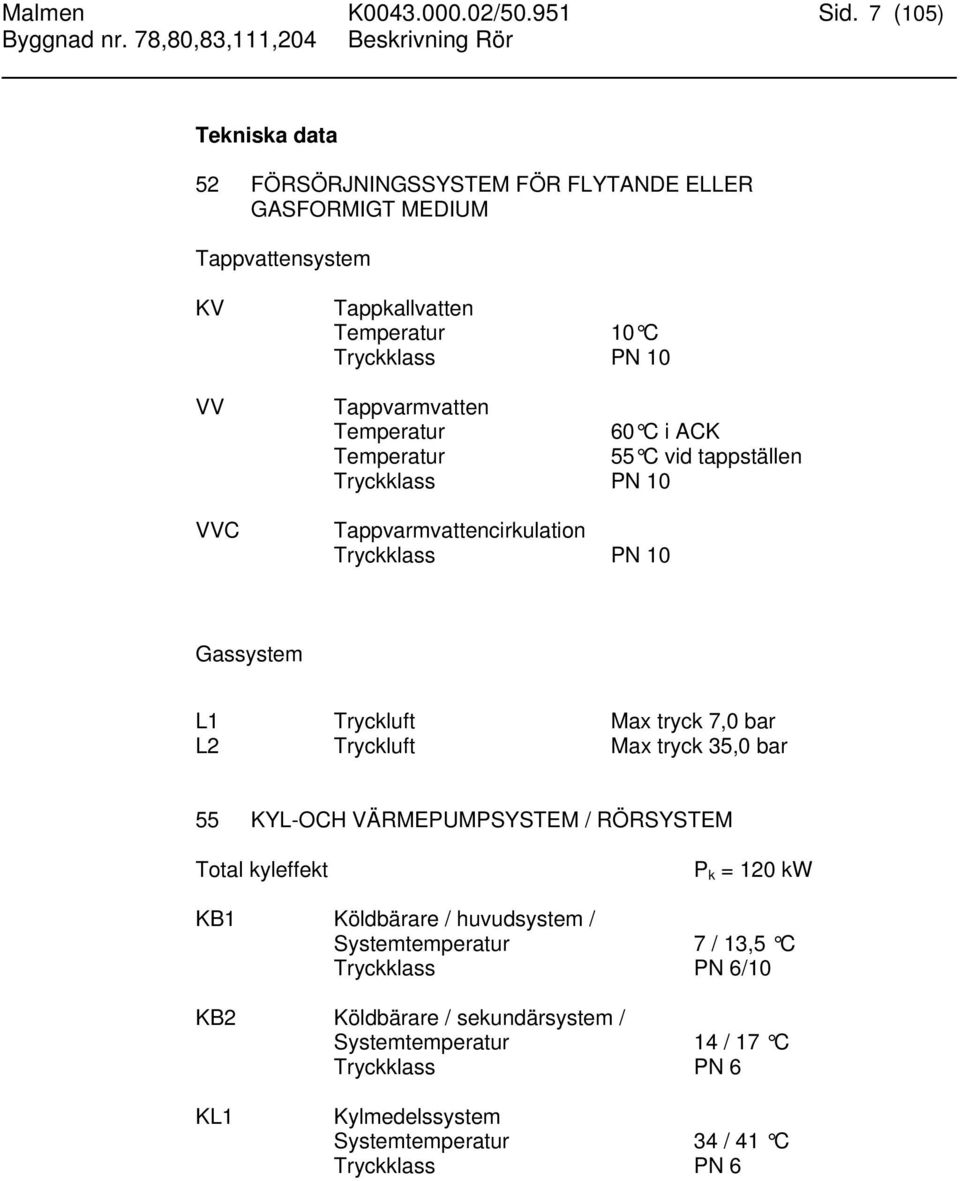

7 Malmen K / Sid. 7 (105) Tekniska data 52 FÖRSÖRJNINGSSYSTEM FÖR FLYTANDE ELLER GASFORMIGT MEDIUM Tappvattensystem KV VV VVC Tappkallvatten Temperatur 10 C Tryckklass PN 10 Tappvarmvatten Temperatur 60 C i ACK Temperatur 55 C vid tappställen Tryckklass PN 10 Tappvarmvattencirkulation Tryckklass PN 10 Gassystem L1 Tryckluft Max tryck 7,0 bar L2 Tryckluft Max tryck 35,0 bar 55 KYL-OCH VÄRMEPUMPSYSTEM / RÖRSYSTEM Total kyleffekt P k = 120 kw KB1 Köldbärare / huvudsystem / Systemtemperatur 7 / 13,5 C Tryckklass PN 6/10 KB2 Köldbärare / sekundärsystem / Systemtemperatur 14 / 17 C Tryckklass PN 6 KL1 Kylmedelssystem Systemtemperatur 34 / 41 C Tryckklass PN 6

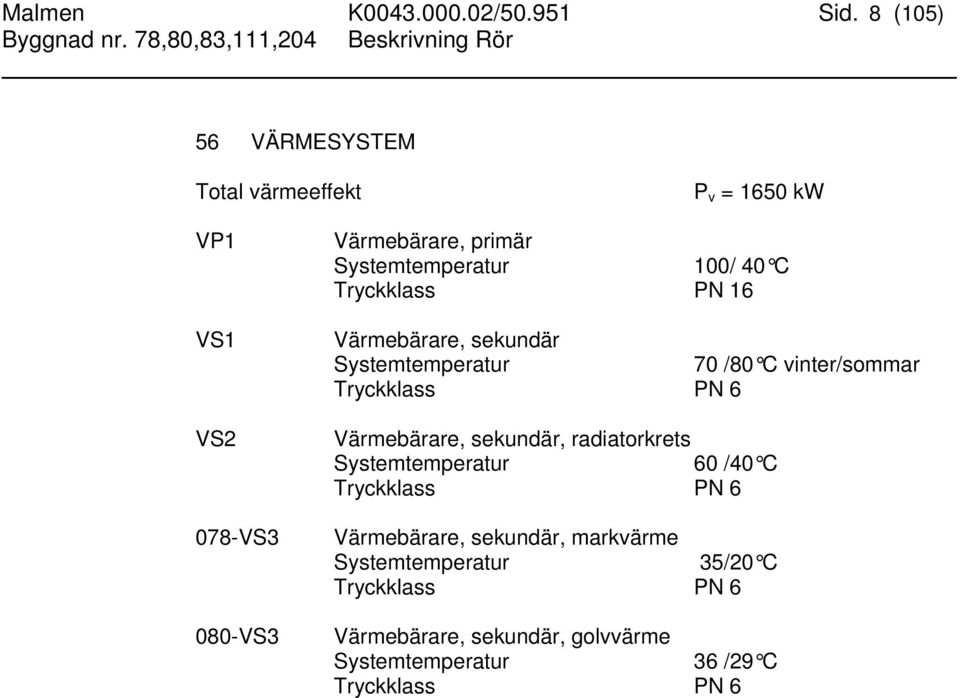

8 Malmen K / Sid. 8 (105) 56 VÄRMESYSTEM Total värmeeffekt P v = 1650 kw VP1 VS1 VS2 078-VS3 080-VS3 Värmebärare, primär Systemtemperatur 100/ 40 C Tryckklass PN 16 Värmebärare, sekundär Systemtemperatur 70 /80 C vinter/sommar Tryckklass PN 6 Värmebärare, sekundär, radiatorkrets Systemtemperatur 60 /40 C Tryckklass PN 6 Värmebärare, sekundär, markvärme Systemtemperatur 35/20 C Tryckklass PN 6 Värmebärare, sekundär, golvvärme Systemtemperatur 36 /29 C Tryckklass PN 6

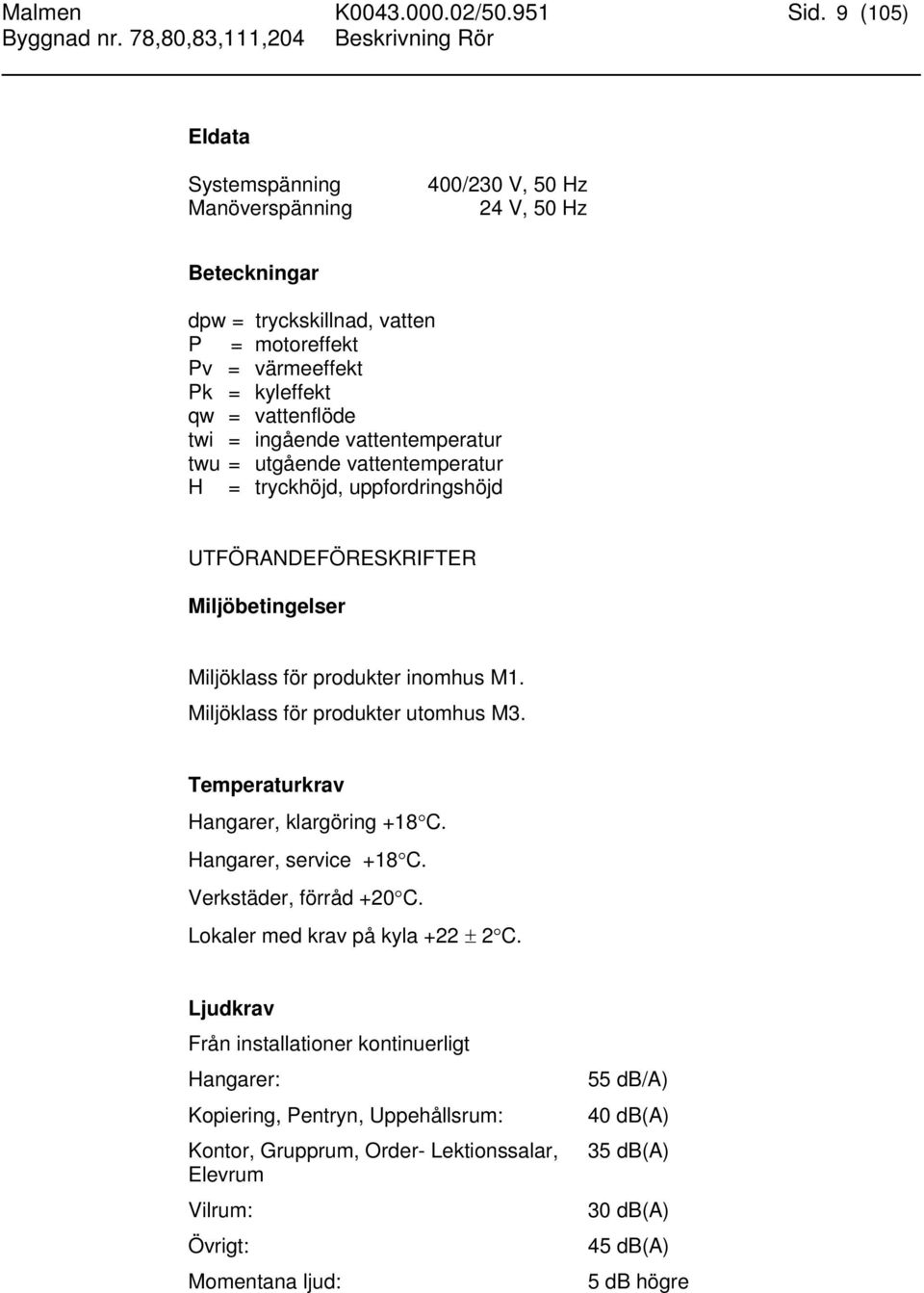

9 Malmen K / Sid. 9 (105) Eldata Systemspänning Manöverspänning 400/230 V, 50 Hz 24 V, 50 Hz Beteckningar dpw = tryckskillnad, vatten P = motoreffekt Pv = värmeeffekt Pk = kyleffekt qw = vattenflöde twi = ingående vattentemperatur twu = utgående vattentemperatur H = tryckhöjd, uppfordringshöjd UTFÖRANDEFÖRESKRIFTER Miljöbetingelser Miljöklass för produkter inomhus M1. Miljöklass för produkter utomhus M3. Temperaturkrav Hangarer, klargöring +18 C. Hangarer, service +18 C. Verkstäder, förråd +20 C. Lokaler med krav på kyla +22 ± 2 C. Ljudkrav Från installationer kontinuerligt Hangarer: Kopiering, Pentryn, Uppehållsrum: Kontor, Grupprum, Order- Lektionssalar, Elevrum Vilrum: Övrigt: Momentana ljud: 55 db/a) 40 db(a) 35 db(a) 30 db(a) 45 db(a) 5 db högre

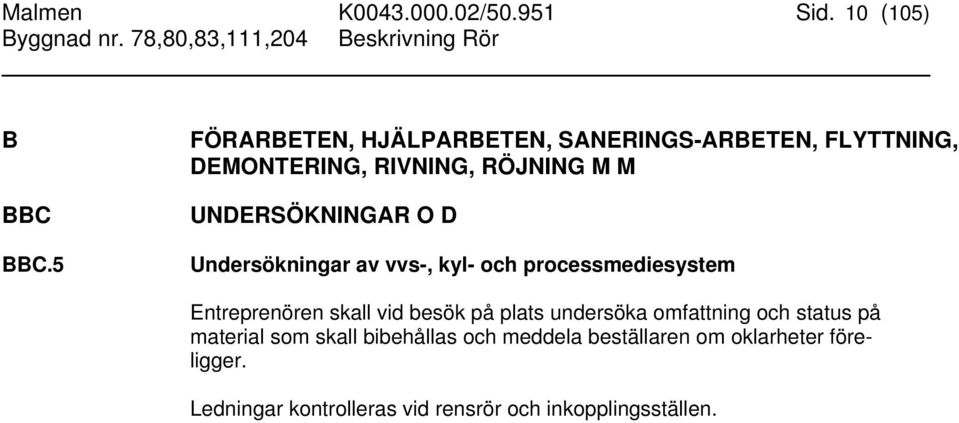

10 Malmen K / Sid. 10 (105) B BBC BBC.5 FÖRARBETEN, HJÄLPARBETEN, SANERINGS-ARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M UNDERSÖKNINGAR O D Undersökningar av vvs-, kyl- och processmediesystem Entreprenören skall vid besök på plats undersöka omfattning och status på material som skall bibehållas och meddela beställaren om oklarheter föreligger. Ledningar kontrolleras vid rensrör och inkopplingsställen.

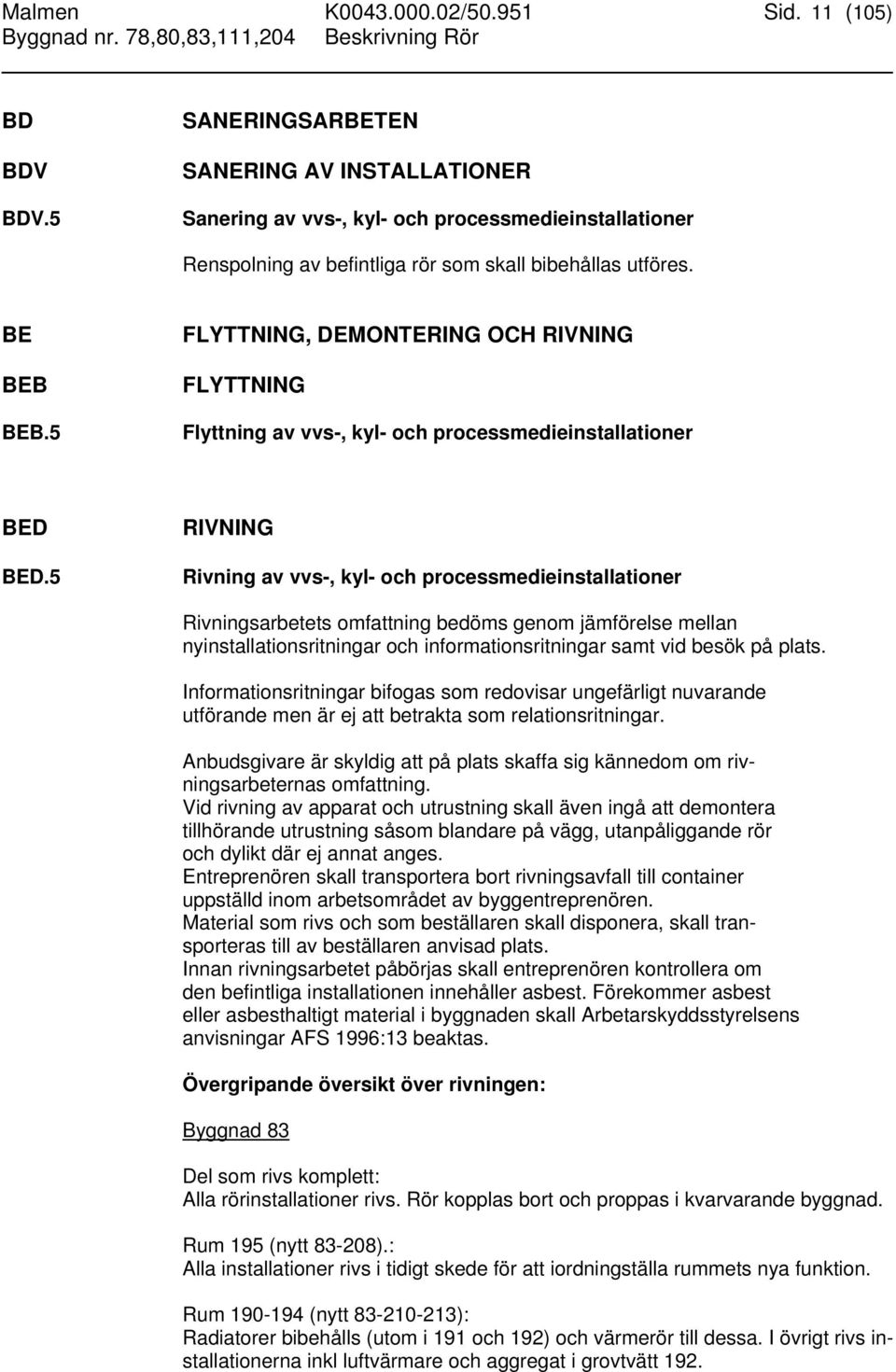

11 Malmen K / Sid. 11 (105) BD BDV BDV.5 SANERINGSARBETEN SANERING AV INSTALLATIONER Sanering av vvs-, kyl- och processmedieinstallationer Renspolning av befintliga rör som skall bibehållas utföres. BE BEB BEB.5 FLYTTNING, DEMONTERING OCH RIVNING FLYTTNING Flyttning av vvs-, kyl- och processmedieinstallationer BED BED.5 RIVNING Rivning av vvs-, kyl- och processmedieinstallationer Rivningsarbetets omfattning bedöms genom jämförelse mellan nyinstallationsritningar och informationsritningar samt vid besök på plats. Informationsritningar bifogas som redovisar ungefärligt nuvarande utförande men är ej att betrakta som relationsritningar. Anbudsgivare är skyldig att på plats skaffa sig kännedom om rivningsarbeternas omfattning. Vid rivning av apparat och utrustning skall även ingå att demontera tillhörande utrustning såsom blandare på vägg, utanpåliggande rör och dylikt där ej annat anges. Entreprenören skall transportera bort rivningsavfall till container uppställd inom arbetsområdet av byggentreprenören. Material som rivs och som beställaren skall disponera, skall transporteras till av beställaren anvisad plats. Innan rivningsarbetet påbörjas skall entreprenören kontrollera om den befintliga installationen innehåller asbest. Förekommer asbest eller asbesthaltigt material i byggnaden skall Arbetarskyddsstyrelsens anvisningar AFS 1996:13 beaktas. Övergripande översikt över rivningen: Byggnad 83 Del som rivs komplett: Alla rörinstallationer rivs. Rör kopplas bort och proppas i kvarvarande byggnad. Rum 195 (nytt ).: Alla installationer rivs i tidigt skede för att iordningställa rummets nya funktion. Rum (nytt ): Radiatorer bibehålls (utom i 191 och 192) och värmerör till dessa. I övrigt rivs installationerna inkl luftvärmare och aggregat i grovtvätt 192.

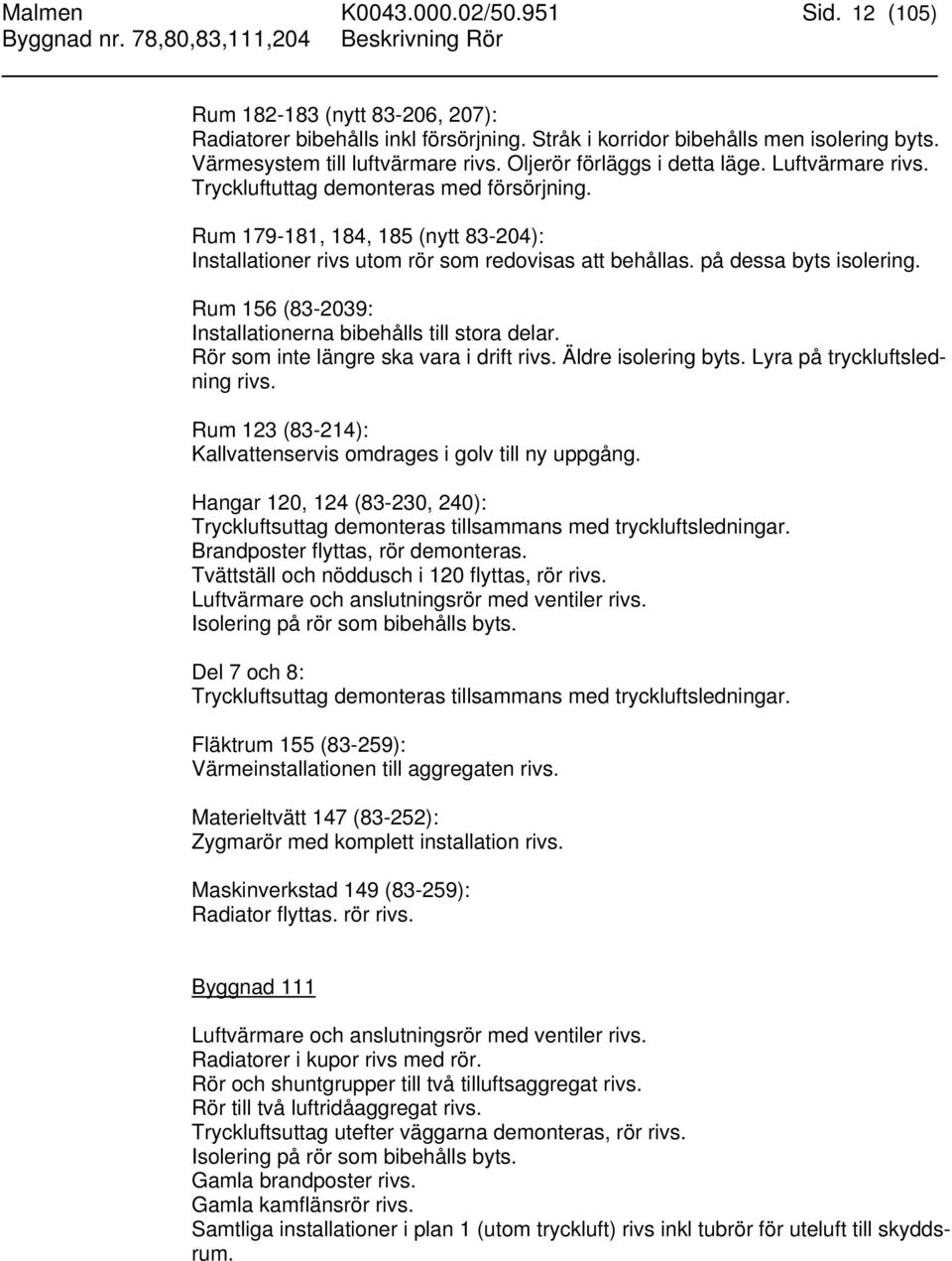

12 Malmen K / Sid. 12 (105) Rum (nytt , 207): Radiatorer bibehålls inkl försörjning. Stråk i korridor bibehålls men isolering byts. Värmesystem till luftvärmare rivs. Oljerör förläggs i detta läge. Luftvärmare rivs. Tryckluftuttag demonteras med försörjning. Rum , 184, 185 (nytt ): Installationer rivs utom rör som redovisas att behållas. på dessa byts isolering. Rum 156 ( : Installationerna bibehålls till stora delar. Rör som inte längre ska vara i drift rivs. Äldre isolering byts. Lyra på tryckluftsledning rivs. Rum 123 (83-214): Kallvattenservis omdrages i golv till ny uppgång. Hangar 120, 124 (83-230, 240): Tryckluftsuttag demonteras tillsammans med tryckluftsledningar. Brandposter flyttas, rör demonteras. Tvättställ och nöddusch i 120 flyttas, rör rivs. Luftvärmare och anslutningsrör med ventiler rivs. Isolering på rör som bibehålls byts. Del 7 och 8: Tryckluftsuttag demonteras tillsammans med tryckluftsledningar. Fläktrum 155 (83-259): Värmeinstallationen till aggregaten rivs. Materieltvätt 147 (83-252): Zygmarör med komplett installation rivs. Maskinverkstad 149 (83-259): Radiator flyttas. rör rivs. Byggnad 111 Luftvärmare och anslutningsrör med ventiler rivs. Radiatorer i kupor rivs med rör. Rör och shuntgrupper till två tilluftsaggregat rivs. Rör till två luftridåaggregat rivs. Tryckluftsuttag utefter väggarna demonteras, rör rivs. Isolering på rör som bibehålls byts. Gamla brandposter rivs. Gamla kamflänsrör rivs. Samtliga installationer i plan 1 (utom tryckluft) rivs inkl tubrör för uteluft till skyddsrum.

13 Malmen K / Sid. 13 (105) Byggnad 204 Gamla panninstallationer rivs komplett. Oljerör inkl pumpanordningar rivs. Varmhållningsinstallation för oljetank rivs. Oljetank inkl rör rivs. Toalett med VK + TS rivs med rör. Utslagsvask rivs med rör. Luftvärmare rivs med rör. Värmeinstallation i utrymmen som skall vara kallförråd rivs.

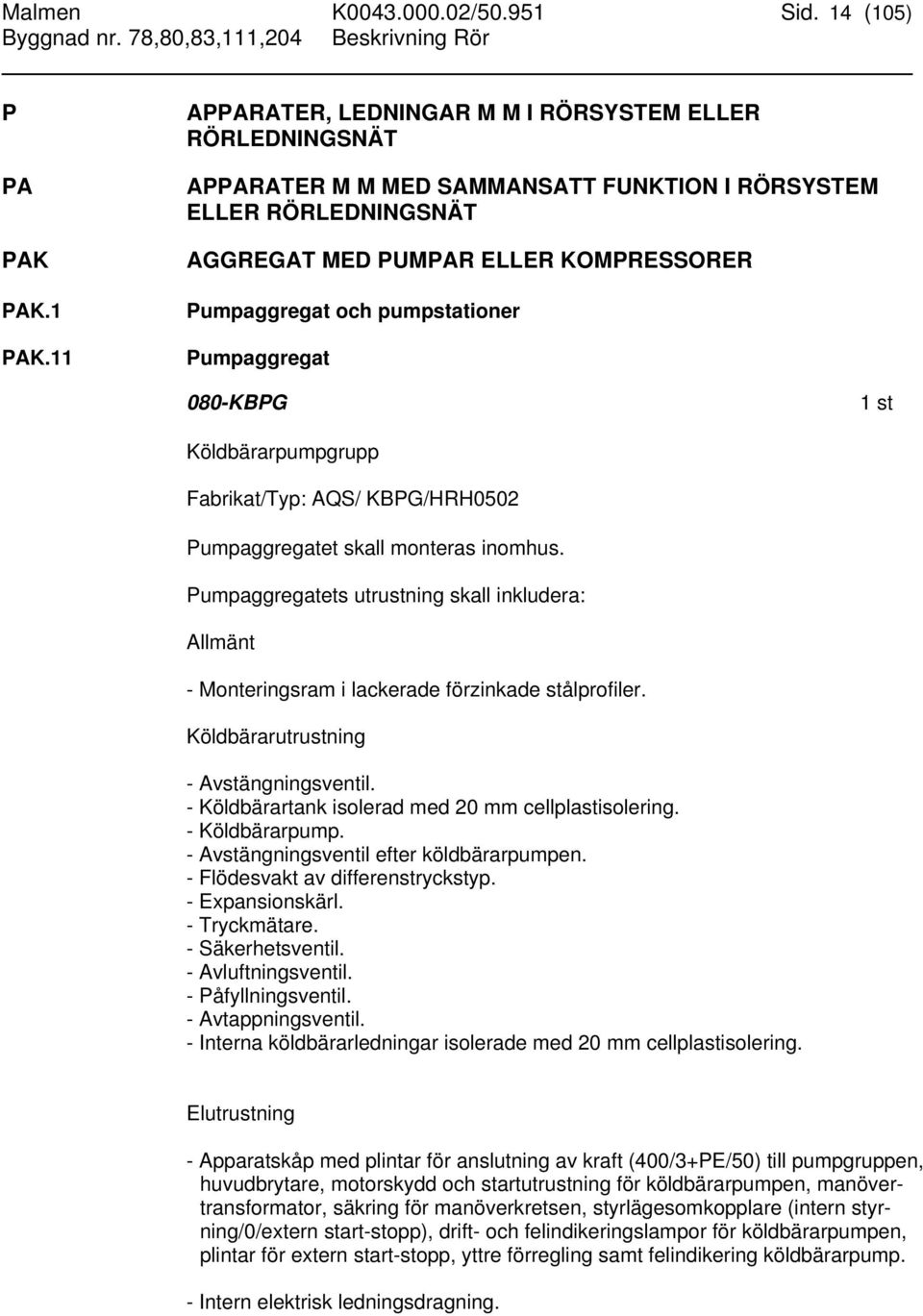

14 Malmen K / Sid. 14 (105) P PA PAK PAK.1 PAK.11 APPARATER, LEDNINGAR M M I RÖRSYSTEM ELLER RÖRLEDNINGSNÄT APPARATER M M MED SAMMANSATT FUNKTION I RÖRSYSTEM ELLER RÖRLEDNINGSNÄT AGGREGAT MED PUMPAR ELLER KOMPRESSORER Pumpaggregat och pumpstationer Pumpaggregat 080-KBPG Köldbärarpumpgrupp Fabrikat/Typ: AQS/ KBPG/HRH0502 Pumpaggregatet skall monteras inomhus. Pumpaggregatets utrustning skall inkludera: Allmänt - Monteringsram i lackerade förzinkade stålprofiler. Köldbärarutrustning - Avstängningsventil. - Köldbärartank isolerad med 20 mm cellplastisolering. - Köldbärarpump. - Avstängningsventil efter köldbärarpumpen. - Flödesvakt av differenstryckstyp. - Expansionskärl. - Tryckmätare. - Säkerhetsventil. - Avluftningsventil. - Påfyllningsventil. - Avtappningsventil. - Interna köldbärarledningar isolerade med 20 mm cellplastisolering. Elutrustning - Apparatskåp med plintar för anslutning av kraft (400/3+PE/50) till pumpgruppen, huvudbrytare, motorskydd och startutrustning för köldbärarpumpen, manövertransformator, säkring för manöverkretsen, styrlägesomkopplare (intern styrning/0/extern start-stopp), drift- och felindikeringslampor för köldbärarpumpen, plintar för extern start-stopp, yttre förregling samt felindikering köldbärarpump. - Intern elektrisk ledningsdragning.

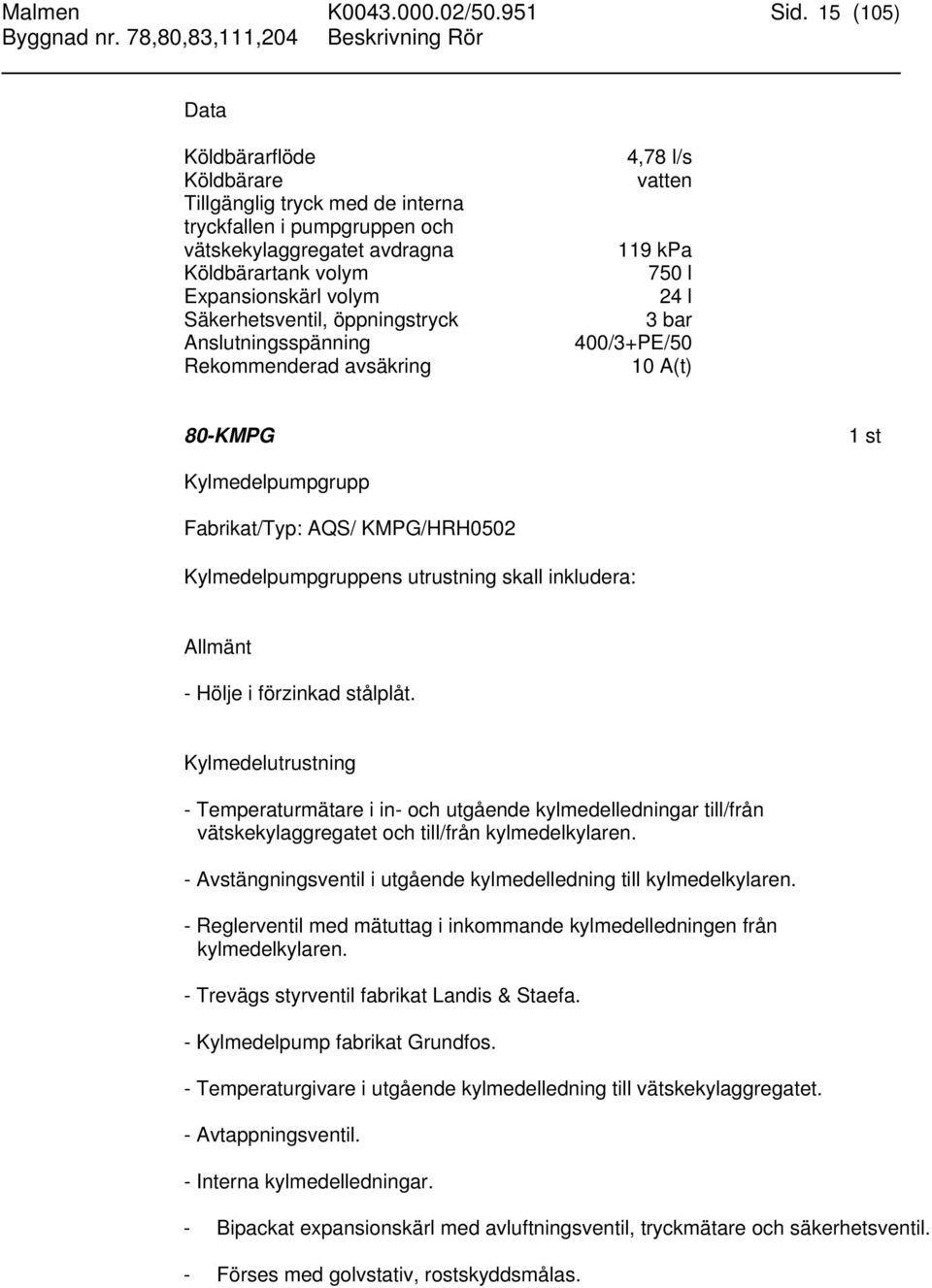

15 Malmen K / Sid. 15 (105) Data Köldbärarflöde Köldbärare Tillgänglig tryck med de interna tryckfallen i pumpgruppen och vätskekylaggregatet avdragna Köldbärartank volym Expansionskärl volym Säkerhetsventil, öppningstryck Anslutningsspänning Rekommenderad avsäkring 4,78 l/s vatten 119 kpa 750 l 24 l 3 bar 400/3+PE/50 10 A(t) 80-KMPG Kylmedelpumpgrupp Fabrikat/Typ: AQS/ KMPG/HRH0502 Kylmedelpumpgruppens utrustning skall inkludera: Allmänt - Hölje i förzinkad stålplåt. Kylmedelutrustning - Temperaturmätare i in- och utgående kylmedelledningar till/från vätskekylaggregatet och till/från kylmedelkylaren. - Avstängningsventil i utgående kylmedelledning till kylmedelkylaren. - Reglerventil med mätuttag i inkommande kylmedelledningen från kylmedelkylaren. - Trevägs styrventil fabrikat Landis & Staefa. - Kylmedelpump fabrikat Grundfos. - Temperaturgivare i utgående kylmedelledning till vätskekylaggregatet. - Avtappningsventil. - Interna kylmedelledningar. - Bipackat expansionskärl med avluftningsventil, tryckmätare och säkerhetsventil. - Förses med golvstativ, rostskyddsmålas.

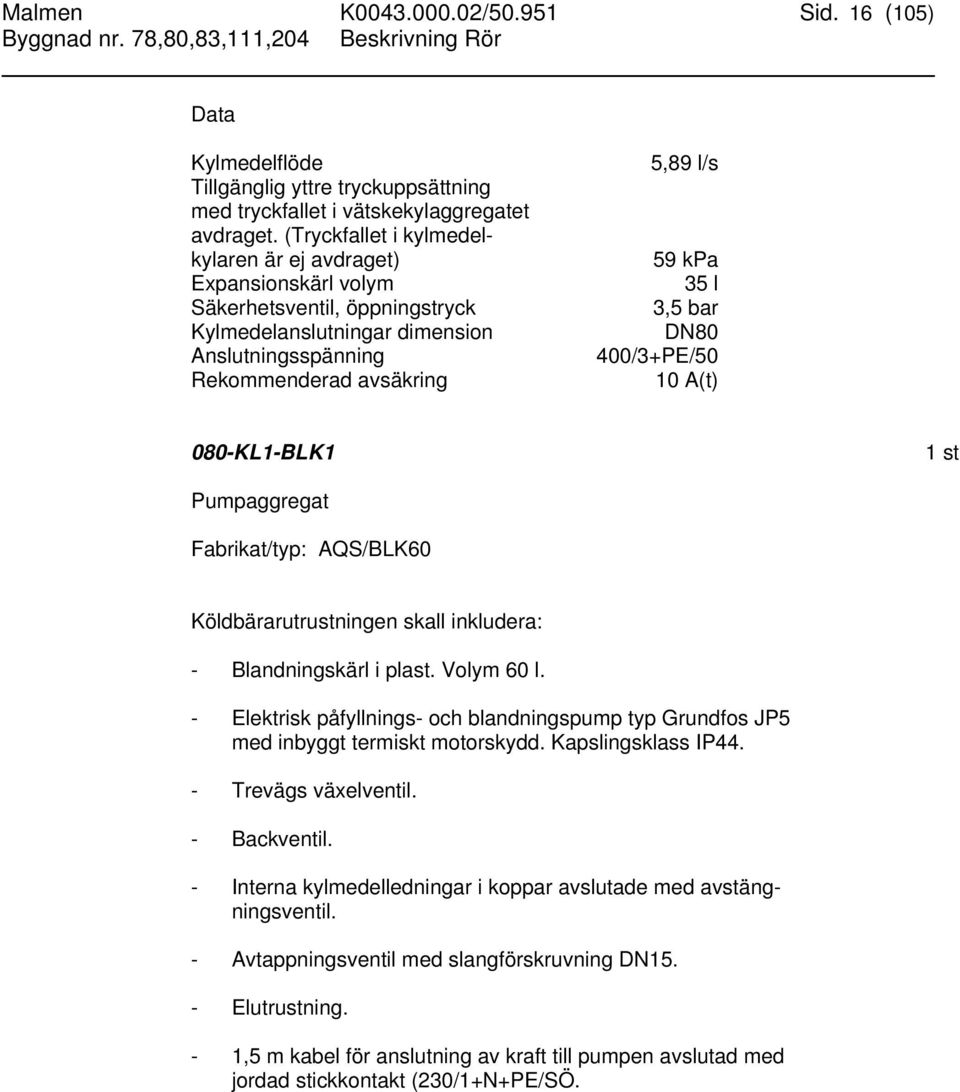

16 Malmen K / Sid. 16 (105) Data Kylmedelflöde Tillgänglig yttre tryckuppsättning med tryckfallet i vätskekylaggregatet avdraget. (Tryckfallet i kylmedelkylaren är ej avdraget) Expansionskärl volym Säkerhetsventil, öppningstryck Kylmedelanslutningar dimension Anslutningsspänning Rekommenderad avsäkring 5,89 l/s 59 kpa 35 l 3,5 bar DN80 400/3+PE/50 10 A(t) 080-KL1-BLK1 Pumpaggregat Fabrikat/typ: AQS/BLK60 Köldbärarutrustningen skall inkludera: - Blandningskärl i plast. Volym 60 l. - Elektrisk påfyllnings- och blandningspump typ Grundfos JP5 med inbyggt termiskt motorskydd. Kapslingsklass IP44. - Trevägs växelventil. - Backventil. - Interna kylmedelledningar i koppar avslutade med avstängningsventil. - Avtappningsventil med slangförskruvning DN15. - Elutrustning. - 1,5 m kabel för anslutning av kraft till pumpen avslutad med jordad stickkontakt (230/1+N+PE/SÖ.

17 Malmen K / Sid. 17 (105) PAK.12 Pumpstationer 111-PS1 Typ: Medium: Flöde: Uppfodringshöjd: Golvbeläggning: Eldata: Tillbehör Pumpgrop med brunn för spillvatten. ABS-pump NIROLIFT Spillvatten, fritt från fekalier 1,5 l/s 3m Betong 1x230V, 0,3 kw Topplock och sil i gjutjärn. PAK.5 Kylkompressoraggregat, kylaggregat och värmepumpsaggregat PAK.5211 Vätskekylaggregat, typ enhetsaggregat, med vätskekyld kondensor 080-KA1 Vätskekylaggregat Fabrikat/Typ: AQS/Climavent HRH0502 Aggregatets utrustning skall inkludera: Allmänt - Hölje i lackerad förzinkad stålplåt med invändig ljudisolering. Kylutrustning - Förångare för kylning av vätskor (plattvärmeväxlare). Förångarnas utrustning inkluderar expansionsventil i vätskeledningen, temperaturgivare i en av de ingående köldbärarledningarna, temperaturgivare och frysskydd i utgående köldbärarledningar samt flödesvakt av differenstryckstyp som mäter tryckdifferensen mellan en av förångarnas in- och utgående köldbärarledningar. Isolerade runt om med 9 mm cellplastisolering. - Hermetiska kolvkompressorer monterade på vibrationsdämpare. Kompressorernas utrustning inkluderar vevhusvärmare, driftfyllning med esterolja, oljesynglas, avstängningsventil med tryckmätningsuttag i suganslutningen, lågtrycksvakt (ej justerbar), högtrycksvakt med manuell återställning (ej justerbar), avstängningsventil med tryckmätningsuttag i hetgasanslutningen, ljuddämpare i hetgasledningen, inbyggt termiskt motorskydd i form av termistorkedja inbakad i motorlindningen samt startfördröjning. Kyleffektreglering genom start och stopp av kompressorerna. Fabrikat Bristol.

18 Malmen K / Sid. 18 (105) - Vätskekylda kondensorer (plattvärmeväxlare). - Interna köldmedieledningar med säkerhetsventil i hetgasledningarna samt avstängningsventil, torkfilter och synglas med fuktindikering i vätskeledningarna. Isolerade sugledningar. - Driftfyllning med köldmedium HFC407C. Mikroprocessor - Mikroprocessor för manövrering, styrning, visning och larm typ CVM2. - Mikroprocessorns manövreringsmöjligheter omfattar start, inställning av bör- och larmvärden, kalibrering av givare, framtagning av bör- och ärvärden, larmåterställning och stopp. Möjligheterna att ställa in bör- och larmvärden samt att kalibrera givarna är spärrade i två nivåer, en nivå som är tillgänglig för alla och en nivå som kräver behörighet. - Mikroprocessorns styrfunktion omfattar styrning av utgående köldbärartemperatur med utgångspunkt från ingående köldbärartemperatur samt automatisk startföljdsomkoppling, d.v.s. den kompressor som har lägst antal drifttimmar startas alltid först. - Mikroprocessorns visningsmöjligheter omfattar visning av om aggregatet är tillslaget, inställda bör- och larmvärden, ingående köldbärartemperatur, utgående köldbärartemperatur från respektive förångare, om köldbärargivaren kallar på respektive kompressor att starta, om respektive kompressor är i drift, respektive kompressors drifttid samt om extern manöverströmbrytare är frånslagen. Visningsmöjligheterna för bör- och larmvärden är begränsade i två nivåer på samma sätt som manövreringsmöjligheterna. - Mikroprocessorns larmförteckning omfattar larm om någon av aggregatets yttre förreglingar alternativt interna flödesvakt löst ut, om frysskyddet i respektive krets löst ut, om respektive kompressors högtrycksvakt, lågtrycksvakt eller automatsäkring alternativt motorskydd löst ut eller om någon av givarna för ingående köldbärartemperatur eller utgående köldbärartemperatur i respektive krets är felaktig/-a. - Mikroprocessorn är utrustad med driftreserv som gör att aggregatet återstartar efter strömavbrott med de inställningar som gällde före strömavbrottet. Elutrustning - Apparatskåp med plintar för anslutning av kraft till aggregatet (400/3+PE/50), huvudbrytare, erforderliga avsäkringar och startutrustningar för ingående apparater, manövertransformator, säkring för manöverkretsen samt plintar för start/stopp av extern köldbärarpump, extern start/stopp, yttre förreglingar och externt potentialfritt summalarm.

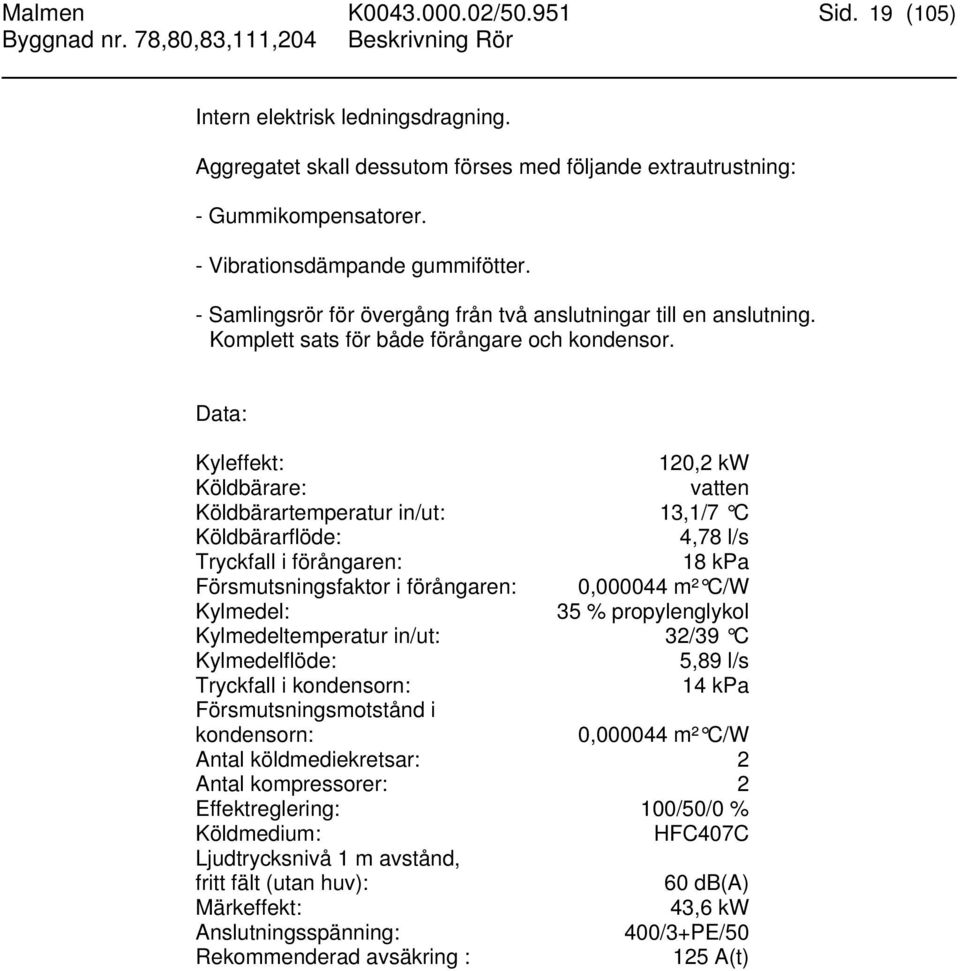

19 Malmen K / Sid. 19 (105) Intern elektrisk ledningsdragning. Aggregatet skall dessutom förses med följande extrautrustning: - Gummikompensatorer. - Vibrationsdämpande gummifötter. - Samlingsrör för övergång från två anslutningar till en anslutning. Komplett sats för både förångare och kondensor. Data: Kyleffekt: 120,2 kw Köldbärare: vatten Köldbärartemperatur in/ut: 13,1/7 C Köldbärarflöde: 4,78 l/s Tryckfall i förångaren: 18 kpa Försmutsningsfaktor i förångaren: 0, m² C/W Kylmedel: 35 % propylenglykol Kylmedeltemperatur in/ut: 32/39 C Kylmedelflöde: 5,89 l/s Tryckfall i kondensorn: 14 kpa Försmutsningsmotstånd i kondensorn: 0, m² C/W Antal köldmediekretsar: 2 Antal kompressorer: 2 Effektreglering: 100/50/0 % Köldmedium: HFC407C Ljudtrycksnivå 1 m avstånd, fritt fält (utan huv): 60 db(a) Märkeffekt: 43,6 kw Anslutningsspänning: 400/3+PE/50 Rekommenderad avsäkring : 125 A(t)

20 Malmen K / Sid. 20 (105) PJ PJB VÄRMEVÄXLARE, KONDENSORER OCH FÖRÅNGARE VÄRMEVÄXLARE 078-VS3-VVX1 Cetepac Fabrikat/typ: Cetetherm AB Isolering: Värmeisolering med hölje Tillbehör: Golvstativ Data: Effekt Temp (Prim) Temp (Sek) Flöde (Prim) Flöde (Sek) Tryckfall (Prim) Tryckfall (Sek) 39 kw 80 / 26 C (vatten) 20 / 35 C (glykol/vatten) 0,17 l/s 0,67 l/s 1 kpa 15 kpa

21 Malmen K / Sid. 21 (105) PJD PJD.11 KYLARE FÖR KYLMEDEL Luftkylda kylare för kylmedel, friblåsande 080-KMK1 Kylmedelskylare. Fabrikat/Typ: AQS KMK/HRH 0502/X/245 Kylaren skall vara utförd för montering utomhus. Kylarens utrustning skall inkludera: Allmänt - Hölje och ben i lackerad förzinkad stålplåt. Färg grå (RAL7036). Kylmedelutrustning - Batterier för kylning av vätskor. Batterierna skall vara utförda av kopparrör och aluminiumlameller. Batteriernas utrustning skall inkludera samlingsrör med avluftnings- och avtappningsanordningar samt flänsade anslutningar. - Direktdrivna fläktar av axialtyp. Elutrustning - En frånskiljare per fläkt. - Intern elektrisk ledningsdragning. Aggregatet skall dessutom förses med följande extrautrustning: - Vibrationsdämpande gummiplattor mellan ben och stativ. - Gummikompensatorer i anslutande kylmedelledningar. Data: Kylmedelkylningseffekt: 163,8 kw Kylmedel: 35 % propylenglykol Kylmedeltemperatur in/ut: 39/32 C Kylmedelflöde: 5,89 l/s Tryckfall: 47 kpa Antal sektioner: 1 Anslutning med fläns: DN80 Ingående lufttemperatur: 30 C Antal fläktar: 10 Luftflöde: 30,0 m³/s Ljudtrycksnivå vid avstånd 10 m på ett reflekterande underlag och fritt fält: 49 db(a) Anslutningsspänning: 400/3+PE/50

22 Malmen K / Sid. 22 (105) PJE TAPPVATTENVÄRMARE 080-VV1-VVX1 Cetetherm plattvärmeväxlare Fabrikat/typ: Cetetherm AB/ Cetepac Förses med stativ Isolering: Värmeväxlare och varmvattenberedare formgjuten polyuretanskum klädd med ABS-plast. Data: Effekt 126 kw Temp (Prim) 70 / 25 C Temp (Sek) 10 / 60 C Flöde (Prim) 0,68 l/s Flöde (Sek) 0,6 l/s Tryckfall (Prim) kpa Tryckfall (Sek) kpa PK PUMPAR, KOMPRESSORER M M Där ej annat anges ingår motorskyddsbrytare, kontaktor, frekvensomvandlare, säkerhetsbrytare o dyl i annan entreprenad /annat installationssystem. Drivaggregat - elmotorer Elmotorns kapslingsklass skall anpassas efter motorns placering enligt SS-EN

23 Malmen K / Sid. 23 (105) PKB PUMPAR Vid montering på pumppelare gäller generellt att pumppelare skall vara av stålplåt 500 mm hög. Den skall fyllas med betong och isoleras från golv med 4 st korkgummiplattor samt vibrationsplattor mellan pump och pelare. 078-KV2-P1 111-KV2-P1 Tryckstegringspump för vatten till lättvattenbrandposter. Fabrikat/typ: ABS/ DPVF Data: Flöde Tryckhöjd Motoreffekt Tillbehör: 2,6 l/s 0,75 MPa 7,5 W Pumppelare Flödesvakt som monteras i rörledning Lika bef 083-kv2-p1.

24 Malmen K / Sid. 24 (105) 078-TA1-P1 Värmepump, frihängande, enkelpump, våt motor. Fabrikat/typ: Data: Flöde Tryckhöjd Motoreffekt Grundfos/ UPS ,36 l/s 6 kpa 30/45/70 W 078-VS2-P1 Värmepump, frihängande, enkelpump, våt motor. Fabrikat/typ: Data: Flöde Tryckhöjd Motoreffekt Grundfos/ UPS ,19 l/s 25 kpa 30/45/70 W 078-VS3-P1 Värmepump, frihängande, enkelpump, våt motor med integrerad reglering. Fabrikat/typ: WILO TOP-E 30/1-10 Data: Flöde 0,673 Tryckhöjd 65 kpa Motoreffekt 170 W Tillbehör: Konsol 080-KB2-P1 Köldbärarpump, enkelpump, torr motor med integrerad reglering. Fabrikat/typ: Grundfos/ TPE Serie 2000 Data: Flöde Tryckhöjd Motoreffekt Tillbehör: 3,97 l/s 60 kpa 1,1kW, 3x400V Fjärrkontroll, Pumppelare, vibrationsdämpare, rostfri dropplåt

25 Malmen K / Sid. 25 (105) 080-TA1-P1 Värmepump, frihängande, enkelpump, våt motor. Fabrikat/typ: Data: Flöde Tryckhöjd Motoreffekt Grundfos/ UPS ,40 l/s 6 kpa 30/45/70 W 080-TA2-P1 Värmepump, frihängande, enkelpump, våt motor. Fabrikat/typ: Data: Flöde Tryckhöjd Motoreffekt Grundfos/ UPS ,28 l/s 6 kpa 30/45/70 W 080-VV1-P1 Laddningspump. Fabrikat/typ: WILO STAR-Z 25/6 Data: Flöde Tryckhöjd Motoreffekt Max varvtal 0,8 l/s 10 kpa 99 W 2200 r/min 080-VVC1-P1 Varmvattencirkulationspump. WILO STAR-Z 25/4 Fabrikat/typ: RSK: Data: Flöde Tryckhöjd Motoreffekt Varvtal 0,2 l/s 22 kpa 68 kw 2000 r/min 080-VS2-P1 Värmepump, frihängande, enkelpump, våt motor med integrerad reglering.

26 Malmen K / Sid. 26 (105) Fabrikat/typ: Magna UPE Data: Flöde Tryckhöjd Motoreffekt Tillbehör: 1,14 l/s 60 kpa 400 W Konsol, Fjärrkontroll 080-VS3-P1 Värmepump, frihängande, enkelpump, våt motor med integrerad reglering. Fabrikat/typ: Grundfos/ UPE Data: Flöde Tryckhöjd Motoreffekt Tillbehör: 0,85 l/s 35 kpa W Konsol 083-VS3-P1 Bef pump som flyttas Fabrikat/typ: Data: Flöde Tryckhöjd Motoreffekt 0,30 l/s 083-KB2-P1 Köldbärarpump, enkelpump, våt motor med integrerad reglering.. Fabrikat/typ: Grundfos/ UPE Data: Flöde Tryckhöjd Motoreffekt Tillbehör: 0,79 l/s 40 kpa W Konsol, Fjärrkontroll

27 Malmen K / Sid. 27 (105) 083-TA1-P1 Bef pump Fabrikat/typ: Grundfos/ UPE Data: Flöde Tryckhöjd Motoreffekt 0,21 l/s 15 kpa W 083-TA2-P1 Fabrikat/typ: Data: Flöde Tryckhöjd Motoreffekt Värmepump, frihängande, enkelpump, våt motor Grundfos/ UPS ,13 l/s 5 kpa 30/45/70 W 083-TA3-P1 Bef pump som flyttas Fabrikat/typ: Grundfos/ UPE Data: Flöde Tryckhöjd Motoreffekt 0,35 l/s 083-TA4-P1 Värmepump, frihängande, enkelpump, våt motor. Fabrikat/typ: Data: Flöde Tryckhöjd Motoreffekt Grundfos/ UPS ,24 l/s 5 kpa 30/45/70 W

28 Malmen K / Sid. 28 (105) 083-TA5-P1 Värmepump, frihängande, enkelpump, våt motor. Fabrikat/typ: Data: Flöde Tryckhöjd Motoreffekt Tillbehör: Grundfos/ UPS ,80 l/s 9 kpa 30/45/70 W Konsol 111-VS2-P1 Värmepump, frihängande, enkelpump, våt motor. Fabrikat/typ: Data: Flöde Tryckhöjd Motoreffekt Grundfos/ UPS ,30 l/s 10 kpa 30/45/70 W 111-TA1-P1 Värmepump, frihängande, enkelpump, våt motor. Fabrikat/typ: Data: Flöde Tryckhöjd Motoreffekt Grundfos/ UPS ,16 l/s 5 kpa 30/45/70 W 03-P1 Tryckluftsdriven bränslepump, levererade av FMV, monteras och inkopplas i rum med: L13-6 till ledningssystem L till ledningssystem med ledning som skall ansluta till zygmatvätt och smådelstvätt.

29 Malmen K / Sid. 29 (105) PKC LUFTKOMPRESSORER 078-K1 Fabrikat/typ: Data: GA11 Kompressor tillhandahållen av FMV monteras. Atlas Copco 7 bar 11 kw 28 l/s 078-K2 Fabrikat/typ: Data: GA11 Kompressor tillhandahållen av FMV monteras. Atlas Copco 7,5 bar 11 kw 28 l/s 080-K3 Kompressor tillhandahållen av FMV genom Aerotch/Telub AB Björn Wolgers Typ: M Övrigt: Installeras i fläktrum

30 Malmen K / Sid. 30 (105) PL PLB BEHÅLLARE FÖR FAST, FLYTANDE ELLER GASFORMIGT MEDIUM ÖPPNA CISTERNER FÖR LAGRING AV FAST, FLYTANDE ELLER GASFORMIGT MEDIUM PLB.2 Öppna cisterner för lagring av flytande medium 078-VS3-BK1 Blandningskärl - glykol/vatten Av polyeten, med lock och volymgradering, för blandning av glykol och vatten till markvärmeanläggning. Markvärmen uppfylles med 35% propylenglykol. Volym: 50 l Fabrikat/typ: RSK Pump Klaffpump RSK PLC PLC.4 PLC.411 EXPANSIONSKÄRL O D Slutna expansionskärl Slutna expansionskärl med skilda rum för vätska och gas samt med anordning för tryckhållning 078-VS3-EXP1 Expansionssystem för markvärmesystem. Typ/utförande: Förtryckt expansions kärl för slutet system, förtryck 1,5 bar Fabrikat/typ : AT 8363A50 Volym: 50 l Glykolblandning: Propylen glykol 35 % Tillbehör: AT ,5-20 Ventilsats med öppningstryck 3,5 bar PLD PLD.21 TRYCKKÄRL FÖR FAST, FLYTANDE ELLER GASFORMIGT MEDIUM Tryckkärl för värmebärare eller köldbärare 080-VV1-ACK1 080-VV1-ACK2 Fabrikat/typ: Volym: Anslutningar: AT Armatec 750 l VV-R50, KV-R50, VV(VVX)-R50,

31 Malmen K / Sid. 31 (105) PLD.3 PLD.31 Tryckkärl för gasformigt medium Tryckluftsbehållare 078-L1-ACK1 Storlek: 500 l Befintlig tank i rum flyttas. Installeras först provisoriskt i hangar 111, sedan permanent i kompressorcentral

32 Malmen K / Sid. 32 (105) PM PMB PMB.211 APPARATER FÖR RENING ELLER BEHANDLING AV FAST, FLYTANDE ELLER GASFORMIGT MEDIUM I RÖRSYSTEM APPARATER FÖR RENING AV FAST, FLYTANDE ELLER GASFORMIGT MEDIUM Silfilter KB1-SIL1 KL1-SIL1 Luft- och partikelavskiljare. Fabrikat/typ: Armatec Typ: AT 8070 Arevent Övrigt: Med avluftare AT 8060 Avstängningsventil AJ 3635 Avtappningsventil AJ 3602 Golvstativ Dim: DN100 2 st KV1-SIL1 VS1-SIL1 Fabrikat/typ: Armatec Typ: AT 4003 Övrigt:: För avtappning monteras kulventil. Dim: DN65 DN50 4 st DN76

33 Malmen K / Sid. 33 (105) PMC PMC.3111 APPARATER FÖR BEHANDLING AV FAST, FLYTANDE ELLER GASFORMIGT MEDIUM Kyltorkar 078-KT1 Avfuktning av tryckluft. Befintlig kyltork Fabrikat/typ: Biab DE 105 Data: 0,87 kw Övrigt: Filter G11 DX på in- och utgående ledning. Kyltork i rum flyttas tillsammans med filter, först provisoriskt in i hangar 111, sedan permanent i kompressorcentral

34 Malmen K / Sid. 34 (105) PN RÖRLEDNINGAR M M Mängd enligt ritning. 1:a siffra efter systembeteckning anger systemnummer. 2:a siffra efter systembeteckning anger material. Entreprenör är ansvarig för kostnader, som åsamkas beställaren genom kvarlämnade föremål eller föroreningar i rör. Öppna rörändar täcks omedelbart efter montering med skyddslock. Omonterade rör som förvaras på arbetsplatsen skall vara tillslutna med skyddslock. Fria mått enligt SIS finns ej. Genomföring i vägg eller bjälklag Om vägg- eller golvgenomföring måste utföras vid duschplats skall för ändamålet förtillverkade väggenomföringar och väggbrickor anbringas. Avloppsstosar för WC, tvättställ o d Avloppsstosar för WC-stolar, tvättställ o d skall vara utformade och monterade så att ett uppvik på ca 15 mm av tätskiktet (plastmattor o d) möjliggörs. Rörledning i köld- och värmebärarsystem Böj, T-rör, avstick, övergång m m skall utföras av fabrikstillverkade rördelar. Fogning av köld- och värmebärarsystem Vid gänganslutning mot ventiler och apparater skall lin- och glykolsäker tätningsmassa typ Permatex användas. Gängtape får ej användas. Förläggning Kontroll av att fram- resp. returledningar ansluts riktigt. Fram- respektive returledningars inbördes läge framgår ej av ritningar. Fyllning/avluftning av system Påfyllning och avluftning av systemen ingår i entreprenaden.

35 Malmen K / Sid. 35 (105) UTFÖRANDEFÖRESKRIFTER Förläggnings- och monteringssätt för rörledningar framgår av ritningar och koderna PNP, PNQ, PNR, PNS och PNT.

36 Malmen K / Sid. 36 (105) PNP RÖRLEDNINGAR UPPHÄNGDA I BYGGNADSKONSTRUKTION Upphängning av horisontal rörledning under byggnads grundkonstruktion För ledningar av gjutjärnsrör som hängs upp under byggnads grundkonstruktion, t ex vid stödpålad platta, kan tabell RA PN/2 användas vid dimensionering av fästdon och avstånd mellan fästdon. Fästdon för ledningar av plaströr dimensioneras enligt rörtillverkarens anvisningar. PNQ PNR PNS PNT RÖRLEDNINGAR MONTERADE PÅ VÄGG RÖRLEDNINGAR I BJÄLKLAGSKONSTRUKTION ELLER I VÄGGKONSTRUKTION RÖRLEDNINGAR PÅ STÖD I BYGGNADSKONSTRUKTION RÖRLEDNINGAR I TOMRÖR ELLER SKYDDSRÖR I BYGG- NADSKONSTRUKTION PN Ledningar av gråjärnsrör, mufflösa avloppsrör S11 Spillvatten. Typ av rör: Fogtyp: MA JET-koppling PN-.2 Ledningar av stålrör Svetsfog, konventionell svetsning Svets skall utföras så att krav avseende yttre diskontinuiteter och formavvikelser enligt svetsklass WD-T4 i SS minst uppfylls och avvikelser inte överstiger vad som tillåts enligt WD-T4 i SS Bedömning av svets skall göras av svetsteknisk sakkunnig genom syning. Vid bedömningen skall hänsyn också tas till de påfrestningar som konstruktionen, där svetsen ingår, kan utsättas för. Företag och yrkesarbetare skall ha erforderliga licenser för svetsning av fjärrvärmeledningar.

37 Malmen K / Sid. 37 (105) Svetsfog för rörledning av rostfritt stål För svetsning av rör av rostfritt stål gäller följande komplettering till AMA-texten. Svetsande företag skall ha giltig svetslicens för aktuellt material och svetsmetod. Entreprenören skall ha dokumenterad erfarenhet av svetsning i rostfritt stål. Entreprenören skall i anbud redovisa svetsprocedur samt påverkan på grundmaterialet. Svetsmetod skall anpassas till rörmaterial, transporterat medium samt yttre miljö. Följande rekommendation utgör vägledning för svetsning av rörledningar av rostfritt stål. Svetsning skall ske med TIG samt invändig skyddsgas. Erforderlig omsättning med skyddsgas skall upprätthållas. Maximal tillåten syrehalt vid svetsning av SS 2333 är 25 ppm. Skyddsgasspolning skall ske tills temperaturen vid svetsstället sjunkit under 250 C. Som oxidbild (färg) invändigt godtas endast svag ljusgul färg. Svets skall skyddas mot oxidation och uppvärmning så att utarmning av ingående legeringsämnen ej sker. Ett grundläggande krav är att svetsen samt närliggande område skall ha samma korrosionsbeständighet som rör och rördelar. Utvändigt skall svetsfogar betas med betpasta anpassad för aktuell svetsning. Svetsning av rörledning med dimension upp till 100 mm skall företrädesvis ske med svetsautomat. Provtryckningsvatten skall dräneras ut samt urblåsas med tryckluft, så att pölbildning med anrikning av klorider förhindras. Flänsfog Flänsförband med packning av gummibunden asbestfri fiberförpackning får inte efterdras i varmt tillstånd eller efter uppvärmning av flänsförbandet.

38 Malmen K / Sid. 38 (105) PN-.21 PN-.211 PN Ledningar av stålrör av olegerat stål Ledningar av gängade stålrör av handelskvalitet Ledningar av skyddsmålade stålrör med medelgodstjocklek VS-3 Dim: Fogtyp: Värme, sekundär. DN50 och mindre Gängfog eller svetsförband PN Ledningar av förzinkat stålrör med medelgodstjocklek VS-2 Rör: Fogtyp: Värme, sekundär. Mapress EF av elförzinkat stål Mapress presskoppling PN-.212 Ledningar av ståltuber av handelskvalitet VS-3 KB-3 KL-3 Fogtyp: Målning: Dim: Värme, sekundär. Köldbärare, sekundär. Kylmedel. Svetsförband KB-rör, KL-rör rostskyddsmålas DN65 och större

39 Malmen K / Sid. 39 (105) PN-.213 PN Ledningar av rör av olegerat tryckkärlsstål Ledningar av rör av olegerat tryckkärlsstål med isolering av polyuretan och med mantelrör av polyeten VS198 Sekundärvärmekulvert. Se ritning K / Fabrikat/typ: Isoleringstjocklek: ABB District Heating Enkelrör med plusisolering och larmtråd. Fogning av mantelrör samt styrning och fixering skall utföras enligt fabrikantens anvisningar samt Fjärrvärmeföreningens föreskrifter. Storlek: 2xVS198-50/Mantel 140 PN-.22 PN-.221 Ledningar av rör av legerat stål Ledningar av rör av rostfritt stål, ej tryckkärlsstål L15 Tryckluft. Material: Fogtyp: SS 2333 i rör och rördelar. Svetsfog med skyddsgas. För armatur svetsfog alt. flänsfog. Ledningarna skall vara försedda med lock från leverans till montage. Varje skarv skall vara skyddade för att förhindra damm och föroreningar i rören. Varje skarv skall renblåsas och svetsen knackas med träklubba så att svetsflagor blåses ut. Utblåsningsöppningen skall vara ansl. 20 och öppen under 3 min. när rören knackas. Max. 10 svetsskarvar per ren blåsning, hela rörsystemet renblåses. Dimension: DN Dy t , ,

40 Malmen K / Sid. 40 (105) L25 Tryckluft. Från apparatrum till Säkmatrum Material: SS SANDVIK Stål AB PW 400 Fogtyp: Klämringskopplingar Parker Hannifin thp A-lok. Efter montaget skall rören provtryckas med arbetstrycket gånger 1,3. Arbetstrycket skall vara 35 bar. Vid provtryckning skall arbetsskyddets föreskrifter följas. Dimension: 12x1,5 PN PN-.3 Ledningar av rör av rostfritt tryckkärlsstål, med isolering av polyuretan och med mantelrör av polyeten Ledningar av kopparrör Flänsfog Lödfog för kopparrör Lödning skall utföras med silverhaltig fosforkopparlod med minst 5% silverhalt enligt DIN Fogning med lödfri koppling av kopparrör Koppling på rörledning genom golv i utrymme med vattentät beläggning av plastmatta skall placeras minst 100 mm från golv. Flänsförband med packning av gummibunden asbestfri fiberförpackning får inte efterdras i varmt tillstånd eller efter uppvärmning av flänsförbandet.

41 Malmen K / Sid. 41 (105) PN-.31 PN-.311 Ledningar av raka kopparrör Ledningar av icke ytbehandlade raka kopparrör KV14 Tappkallvatten KV24 Lättvatten VV14 Tappvarmvatten VVC14 Varmvattencirkulation KB-4 Köldbärare, sekundär DR-4 Dräneringsledning S-4 Spillvatten O-4 Oljesystem Rörtyp: Fogtyp: Diam x tjocklek: Hårdbearbetade enligt SS-EN 1057-R290. Lödning alt. mekanisk koppling. 12x1 15x1 18x1 22x1 28x1,2 35x1,5 42x1,5 54x1,5 70x2 76,1x2 88,9x2 PN-.321 Ledningar av plastbelagda kopparrör i ring KV19, VV19, VVC19, VS-9 Rörtyp: Glödgade enligt SS-EN 1057-R220 Fogtyp: Mjuklödning alt klämkopplingar Diam x tjocklek: 10 x 0,8 12 x 1 15 x 1 18 x 1 22 x 1 PN-.33 Ledningar av isolerade, plastbelagda kopparrör i ring KV18, VV18 Rörtyp: Glödgade enligt SS-EN 1057-R220 Fogtyp: Lödning alt klämkoppling. Diam x tjocklek: 28 x 1,28

42 Malmen K / Sid. 42 (105) PN-.5 PN-.51 PN-.512 PN Ledningar av plaströr Ledningar av plaströr, tryckrör Ledningar av PE-rör, tryckrör Ledningar av PE-rör, standardiserade tryckrör KL199 Rörtyp: Fogtyp: Kylmedelkulvert Armatec Trycksystem Polyeten Elsvets PN-.52 PN PN Ledningar av plaströr, avloppsrör Ledningar av PP-rör, inomhusavloppsrör Ledningar av PP-rör, standardiserade inomhusavloppsrör S-7, D-7 Rörtyp: Fogtyp: Spillvatten, Dagvatten PP-rör Gummiring

43 Malmen K / Sid. 43 (105) PNR PNR.5142 RÖRLEDNINGAR I BJÄLKLAGSKONSTRUKTION ELLER VÄGGKONSTRUKTION Ledning av PEX-rör med diffusionstätning VS36 Rörtyp: Golvvärmeslingor By80 Rörledning för golvvärmeslingor av fabrikat Wirsbo/Upnor PEXrör 20x2 mm. -Max kontinuerligt drifttryck 6 bar -Max kontinuerligt drifttemperatur för rör +60 o C Golvvärmeslingor förlägges skarvlösa i golv med slingmönster enl. ritning. För anslutning till golvvärmefördelare och för ev. fogning ovan golv får endast Wirsbo/Upnors kopplingar för Wirsbo-pePEX-rör användas. Slingbeteckningar S1-1 t o m 5, S2-1 t o m 4, S3-1 t o m 6 se även kod PTB.61. VS36 Rörtyp: Markvärmeslingor By78 Rörledning för markvärme av fabrikat Wirsbo-Meltaway PEX 25 x 2,3 mm Se även kod PTB.61

44 Malmen K / Sid. 44 (105) PP PPC PPC.1 PPC.2 PPC.21 PPC.211 ANORDNINGAR FÖR FÖRANKRING, EXPANSION, SKYDD M M AV RÖRLEDNING RÖRUPPHÄNGNINGSDON, EXPANSIONSELEMENT, RÖR- GENOMFÖRINGAR M M Fästdon, fixeringar, styrningar m m Expansionselement Expansionselement till rörledningar Kompensatorer till rörledningar Kompressorer ansluts med kompensatorer. PPC.3 PPC.31 PPC.32 PPC.321 PPC.3211 PPC.3212 PPC.322 PPC.3221 PPC.3222 PPC33 Rörgenomföringar Rörgenomföringar i bjälklag eller vägg med skydd mot icke avsedd fixering Rörgenomföringar i bjälklag med vattentät beläggning och rörgenomföringar i vägg med vattenavvisande eller vattentät beklädnad Rörgenomföringar i bjälklag med vattentät beläggning Rörgenomföringar i bjälklag med vattentät beläggning av plastmatta Rörgenomföringar i bjälklag med vattentät beläggning av fogplattor Rörgenomföringar i vägg med vattenavvisande eller vattentät beklädnad e d Rörgenomföringar i vägg med vattenavvisande eller vattentät beklädnad av plastmatta eller vattenavvisande eller vattentät målningsbehandling Rörgenomföringar i vägg med vattenavvisande eller vattentät beklädnad av fogplattor Rörgenomföringar i bjälklag eller vägg som utgör brandcellsskiljande konstruktion

45 Malmen K / Sid. 45 (105) PPC.5 Larmanordningar till rörledningar Larmenhet för kulvert. För övervakning av kulvertrör som ansluts i rum installeras larmenhet med erforderliga komponenter. Larmenheten skall ge optiskt larm samt kunna anslutas till DUC. Placering i rum Fabrikat. ABB District Heating. PPC.6 PPC.61 Anslutningar, rensanordningar, proppningar m m av rörledning Röranslutningar m m Följande apparater ingående i annan handling ansluts till ledningarna. Samtliga anslutningar förses med koppling RSK eller fläns. Kopplingen utförs så att luftvärmare kan demonteras. 080-TA1-LV1 ansl. med 2 x VS TA1-LK1 ansl. med 2 x KB13-65, S17-32 till GB 080-TA2-LV1 ansl. med 2 x VS TA2-LK1 ansl. med 2 x KB14-28, S14-28 till GB LK (kylbafflar By80) ansl.med 2 x KB st (Förses med manuell avluftning I returledning) LK (kylbafflar By83) ansl.med 2 x KB st (Förses med manuell avluftning I returledning) VP198-xx inkopplas till befintlig kulvert i kulvertbrunn 2 st För inkopplingarna erforderliga avtappning, återfyllning och avluftning ingår. - Anslutning av zygmatvätt L13-12, med AV41-12, AV st - Anslutning av smådelstvätt L13-12, O34-22 med AV41-12 och AV63-22 Ansl. tvättmaskin KV14-15 med flexibel slang Spillvattenledning till golvbrunn/spillvattentratt Ansl. av torktumlare, spillvattenledning till golvbrunn/spillvattentratt 15 st 15 st Inkopplingar till befintliga ledningar skall utföras enligt ritningar.

46 Malmen K / Sid. 46 (105) PPC.611 PPC.63 Röranslutningar till självfallsledning i avloppsvattensystem Rensanordningar för rörledning RA1 Storlek: 75 R 6 st 110 R 10 st Rensrör inomhus, monteras 0,5 m över golv på vertikala ledningar. RA2 2 st Typ: TTM Jack-In RA1, RSK med klämring för plastmatta TTM Jack-In RA1, RSK för klinkergolv 2 st TTM Jack-In RA1, RSK för betonggolv 2 st PPC.64 Proppningar av rörledning PR. Proppning av ledning skall utföras enligt ritningar. PPC.65 PPC.651 Avtappningsanordningar och luftningsanordningar på rörledning Avtappningsanordningar på rörledning Samtliga värme-, köldbärar-, kylmedelsledningar förses med avtappningsmöjlighet på lågpunkter. Se AVT under PSB.1.

47 Malmen K / Sid. 47 (105) PPD PPD.1 PPD.2 INRE INSPEKTION OCH RENGÖRING AV RÖRLEDNINGAR Inre inspektion av rörledningar Rengöring av rörledningar Befintliga rörledningar som skall bibehållas renspolas. PPD.211 PPD.217 PPD.221 PPD.222 PPD.25 Rengöring av tappvattenledningar Rengöring av ledningar för olja och drivmedel Rengöring av spillvattenledningar Rengöring av dagvattenledningar Rengöring av värmeledningar och köldbärarledningar

48 Malmen K / Sid. 48 (105) PR PRB PRB.1 BRUNNAR, SPYGATTER, GOLVRÄNNOR M M BRUNNAR Golvbrunnar Golvbrunn skall monteras enligt de anvisningar som utgör krav för typgodkännande. Förhöjningsring för golvbrunn i utrymmen med tätskikt av plasteller gummidispersiva alternativt membranisolering skall ha minst fyra uttag mellan ring och brunn, om inte brunnen är försedd med motsvarande urtag. PRB.12 Golvbrunnar av rostfritt stål B5 2 st Fabrikat: Furhoffs Typ: FURO 113-LÅG, överdel 70mm Storlek: 500 x 300 Utlopp: Sida 75 Golvanpassn: Plastmatta B6 2 st Fabrikat: Furhoffs Typ: FURO 113 Storlek: 500 x 300 Utlopp: Sida 75 Golvanpassn: Plastmatta PRB.15 Golvbrunnar av plast B1 2 Fabrikat: Sjöbo Bruk Typ: Oden Storlek: 150 mm Utlopp: Sida 75 Golvanpassn: Klinker Övrigt: PK 200 rostfri fyrkantsplatta för klinker, membranfläns. B2 Fabrikat: Sjöbo Bruk Typ: Oden Storlek: 150 mm Utlopp: Sida 75 Golvanpassn: Plastmatta

49 Malmen K / Sid. 49 (105) B3 8 st Fabrikat: Sjöbo Bruk Typ: Oden Storlek: 150 mm Utlopp: Sida 75 Golvanpassn: Betong Tillbehör: Vattenlås NOOD B4 3 st Fabrikat: Sjöbo Bruk Typ: VÅGE Storlek: 150 mm Utlopp: Sido 75 Inlopp: 3x32 Golvanpassn: Klinker Övrigt: PK 200 rostfri fyrkantsplatta för klinker, membranfläns, muff till extra inlopp. PRC PRC.5 SPYGATTER Spygatter av plast B10 3 st Fabrikat: Sjöbo Bruk Typ: Bastu Storlek: 150 Utlopp: Sida 32 Golvanpassn: Klinker Övrigt: PK 200 rostfri fyrkantsplatta för klinker, membranfläns PRE VATTENLÅS I AVOPPSVATTENLEDNINGAR VL1 5 st Golvvattenlås med anslutningsrör med huv och propp samt spilltratt för tvättmaskin Fabrikat: Jafo Typ: GV 75 Tillbehör: Jafo anslutningsrör med spilltratt, komplett med distanser VL2 Pungvattenlås med sidoutlopp med spilltratt. Fabrikat/Typ: Jafo, RSK

50 Malmen K / Sid. 50 (105) PS PSA PSA.1 VENTILER M M I VÄTSKESYSTEM OCH GASSYSTEM VENTILER OCH SHUNTGRUPPER MED SAMMANSATT FUNKTION Ventilrör VR1 Ventilrör av metall med kompressorkopplingar och med avstängning, backventil och inbyggd vakuumventil. Fabrikat/typ: Durgo 2, RSK XX. Dimension: 54 Tillbehör: Fjäderbelastad säkerhetsventil av rödgods. Öppningstryck 0,9 MPa Utblåsningsledning till golvbrunn. PSA.2 Förtillverkade shuntgrupper Prefab shuntgrupp komplett med 4 st termometrar, 2 st avstängningsventiler, 2 st strypventiler (TA, STAD) och backventil PN6 samt avtappning. Kåpa i brandsäkert utförande samt isolering som anpassas till systemtemperatur. Shuntgrupp skall vara försedd med skylt som anger inre kopplingsprincip. Tryck- och flödesdiagram skall medlevereras och vara fäst på shuntgruppen. Styrventil, samordnad med ställdon som ingår i styrentreprenad. Enkelpump, fabrikat GRUNDFOS med torr motor i köldbärarsystem och våt motor i värmebärarsystem. Inbyggd frekvensomvandlare i torra motorer. PSA.20 PSA.21 Förtillverkade shuntgrupper med sammansatt funktion Förtillverkade shuntgrupper i tappvattensystem

51 Malmen K / Sid. 51 (105) PSA.23 Förtillverkade shuntgrupper i kylsystem 080-KB2-SHG Förtillverkad shuntgrupp typ Reglershunt G för kylinstallation. 3-vägskopplad med konstantflöde i primärkretsen. Kylisolering. 2st Injusteringsventiler TA:s STA(F), STA(D) samt 2st avtängningsventiler. Cirkulationspump monterad i sekundärkretsens tilloppsledning. Fabrikat/typ: Siemens/G3? 65 KM 10,0 D261E.0.2L7 Ansl: DN 65 Data: Flöde l/s Tryck kpa Prim/sek Prim/sek 1,20/3,97 40/60 kvs: 10,0 Tillbehör: Golvstativ Cirkulationspump se PKB KB2-SHG Förtillverkad shuntgrupp typ Reglershunt G för kylinstallation. 3-vägskopplad med konstantflöde i primärkretsen. Kylisolering. 2st Injusteringsventiler TA:s STA(F), STA(D) samt 2st avtängningsventiler. Cirkulationspump monterad i sekundärkretsens tilloppsledning. Fabrikat/typ: Siemens/G3? 3M KM 2,50 D204E.P.2L1 Ansl: DN 25 Data: Flöde l/s Tryck kpa Prim/sek Prim/sek 0,24/0,79 20/40 kvs: 2,5 Tillbehör: Väggstativ Cirkulationspump se PKB.1

52 Malmen K / Sid. 52 (105) PSA.24 Förtillverkade shuntgrupper i värmesystem 078-TA1-SHG Förtillverkad shuntgrupp typ VARISHUNT för värmeinstallation. 2-vägskopplad med variabelflöde i primärkretsen. Isolering av polyretanskum. Cirkulationspump monterad i sekundärkretsens tilloppsledning. Fabrikat/typ: Siemens/VFG C202.P.25 Ansl: DN 25 Data: Flöde l/s Tryck kpa Prim/sek Prim/sek 0,21/0,36 15/6 kvs: 1,95 Tillbehör: Väggstativ Cirkulationspump se PKB VS2-SHG Förtillverkad shuntgrupp typ VARISHUNT för värmeinstallation. 2-vägskopplad med variabelflöde i primärkretsen. Isolering av polyretanskum. Cirkulationspump monterad i sekundärkretsens tilloppsledning. Fabrikat/typ: Siemens/VFG C202.P.25 Ansl: DN 25 Data: Flöde l/s Tryck kpa Prim/sek Prim/sek 0,10/0,19 25/10 kvs: 0,93 Tillbehör: Golvstativ Cirkulationspump se PKB.1

53 Malmen K / Sid. 53 (105) 080-TA1-SHG Förtillverkad shuntgrupp typ VARISHUNT för värmeinstallation. 2-vägskopplad med variabelflöde i primärkretsen. Isolering av polyretanskum. Cirkulationspump monterad i sekundärkretsens tilloppsledning. Fabrikat/typ: Siemens/VFG C202.P.25 Ansl: DN 25 Data: Flöde l/s Tryck kpa Prim/sek Prim/sek 0,24/0,40 15/6 kvs: 2,23 Tillbehör: Golvstativ Cirkulationspump se PKB TA2-SHG Förtillverkad shuntgrupp typ VARISHUNT för värmeinstallation. 2-vägskopplad med variabelflöde i primärkretsen. Isolering av polyretanskum. Cirkulationspump monterad i sekundärkretsens tilloppsledning. Fabrikat/typ: Siemens/VFG C202.P.25 Ansl: DN 25 Data: Flöde l/s Tryck kpa Prim/sek Prim/sek 0,17/0,28 15/6 kvs: 1,58 Tillbehör: Golvstativ Cirkulationspump se PKB.1
