PDS2-V Ventilation/Allmän Regulator med Modbus Kommunikation

Transkript

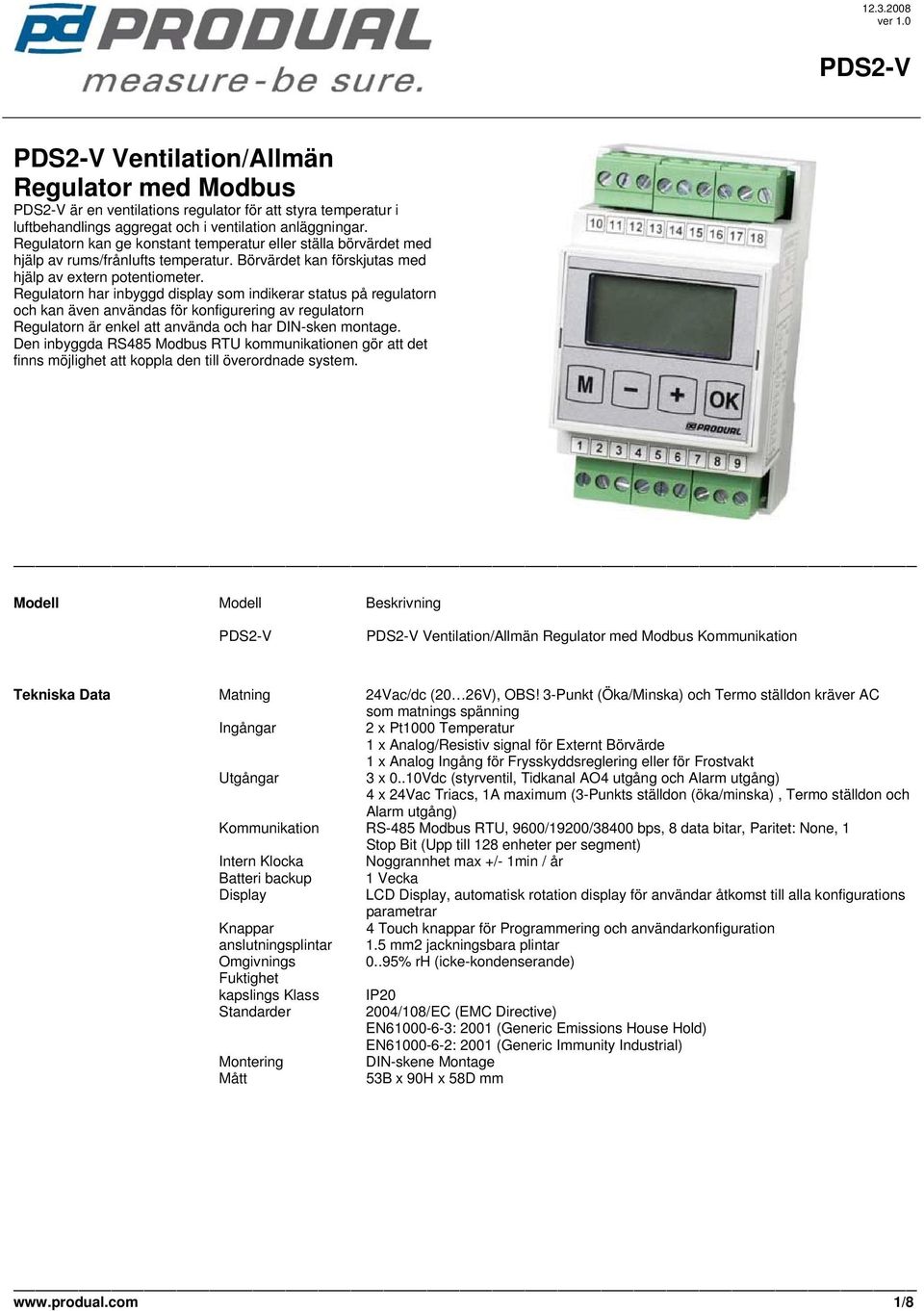

1 ver 1.0 PDS2-V PDS2-V Ventilation/Allmän Regulator med Modbus PDS2-V är en ventilations regulator för att styra temperatur i luftbehandlings aggregat och i ventilation anläggningar. Regulatorn kan ge konstant temperatur eller ställa börvärdet med hjälp av rums/frånlufts temperatur. Börvärdet kan förskjutas med hjälp av extern potentiometer. Regulatorn har inbyggd display som indikerar status på regulatorn och kan även användas för konfigurering av regulatorn Regulatorn är enkel att använda och har DIN-sken montage. Den inbyggda RS485 Modbus RTU kommunikationen gör att det finns möjlighet att koppla den till överordnade system. Modell Modell Beskrivning PDS2-V PDS2-V Ventilation/Allmän Regulator med Modbus Kommunikation Tekniska Data Matning 24Vac/dc (20 26V), OBS! 3-Punkt (Öka/Minska) och Termo ställdon kräver AC som matnings spänning Ingångar 2 x Pt1000 Temperatur 1 x Analog/Resistiv signal för Externt Börvärde 1 x Analog Ingång för Frysskyddsreglering eller för Frostvakt Utgångar 3 x 0..10Vdc (styrventil, Tidkanal AO4 utgång och Alarm utgång) 4 x 24Vac Triacs, 1A maximum (3-Punkts ställdon (öka/minska), Termo ställdon och Alarm utgång) Kommunikation RS-485 Modbus RTU, 9600/19200/38400 bps, 8 data bitar, Paritet: None, 1 Stop Bit (Upp till 128 enheter per segment) Intern Klocka Noggrannhet max +/- 1min / år Batteri backup 1 Vecka Display LCD Display, automatisk rotation display för användar åtkomst till alla konfigurations parametrar Knappar 4 Touch knappar för Programmering och användarkonfiguration anslutningsplintar 1.5 mm2 jackningsbara plintar Omgivnings 0..95% rh (icke-kondenserande) Fuktighet kapslings Klass IP20 Standarder 2004/108/EC (EMC Directive) EN : 2001 (Generic Emissions House Hold) EN : 2001 (Generic Immunity Industrial) Montering DIN-skene Montage Mått 53B x 90H x 58D mm 1/8

2 PDS2-V APPLIKATIONS VAL (VENT/HEAT) När man växlar applikations läge (VENT/HEAT). Tryck + och - knapparna samtidigt i 5 sek. Detta fungerar i varje toppläge i menyn. OBS! Grundapplikationen är VENT Blinkande VER dyker upp i 5 sek. För att bekräfta applikationsändring tryck OK knappen när APPL visas på displayen. Efter man tryckt börjar APPL att blinka Tryck + knappen för att välja HEAT läge ( - för att välja VENT ). Bekräfta med att trycka på knappen. Bekräfta ytterligare en gång med knappen om du är säker. Produal Sverige AB Sidan 2 av 8

3 PDS2-V APPLIKATIONS DIAGRAM PDS-V regulatorn har konstruerats för att kunna användas som en fristående ventilations aggregats regulator. Schemat nedanför illustrerar en typiska applikationen. Regulatorn kan jobba som en konstant temperatur regulator, eller med rums/frånluftskompensering beroende på konfiguration I rums/frånluftskompenserings läget kompenseras det aktuella börvärdet beroende på rums/frånluftstemperatur och begränsnings område. Produal Sverige AB Sidan 3 av 8

4 PDS2-V ANSLUTNINGS SCHEMA VARNING: Den elektriska installationen, enhets anslutning och drifttagning skall endast utföras av kvalificerad personal och i enlighet med lokala föreskrifter! Produal Sverige AB Sidan 4 av 8

5 PDS2-V ANVÄNDAR DISPLAY Displayen roterar mellan följande värden: Tillufts temperatur kanal (Duct) 20.8C DUCT Rum / Frånlufts Temperatur PU 1 ROOM Värme ventil utsignal (%) 40.7 OUT % PDS2-V regulatorn roterar automatiskt värden och anläggningens status i sin display. Displayen aktiveras efter en timeout på 30 sekunder. Regulatorn har fyra (4) tryckkänsliga knappar för the användar interaction (se-figur). Rotationen kan sättas I paus med hjälp av "OK" knappen. För att aktivera rotationen igen trycker man ytterligare en gång på "OK" knappen. Genom att trycka upprepade gånger på "OK" knappen kan man stega mellan önskade parametrar. Efter stoppad rotation, återgår regulatorn till auto-rotations läge efter 60 sekunder. 22.3C eff SP Beräknat börvärde OBS! PDS 2 lägger automatiskt till värden (exempelvis FGLIM = Frost Guard effect) till växlingen om värdet påverkar regulatorn. ANVÄNDAR INSTÄLLNINGAR a) När ingen extern börvärdesomställare (TE3) har kopplats in/aktiverats: Genom att trycka på "M knappen kan användaren läsa av det aktuella börvärdet. Tryck M knappen för att visa aktuellt börvärde (SP). Tryck + respektive - knappen för att ändra börvärdet. När det önskade värdet är nått tryck för att bekräfta det nya värdet. Regulatorn återgår till sin normala visning. b) Om extern börvärdes potentiometer (TE3) har aktiverats:- Om man trycker på "M knappen visas det externt inställda börvärdet. PROGRAMMERINGS LÄGE För att aktivera programmerings läge, tryck följande 'CONTROL' meny visas på displayen. Tryck 'OK' för att komma in i 'CONTR' (Control) menyn. Aktivera programmerings läge för att ändra parametrar som: öka/minska gångtid, begränsningar för rumstemperatur etc. För att starta programmerings läge tryck följande sekvens: +,,, och M. Produal Sverige AB Sidan 5 av 8

6 PDS2-V MENU STRUCTURE Press M CON CONTR Tryck Regulator parameter meny (Controller) 180 Tmot s 2.0 XP C Proportional Band 1-32 (2.0) AO 1 =DIR PI SEL 300 Tint s Regulator Läge P, PI (PI) 1 MOD= I-Tid 9.6 kbaud ON 1 TERMO Val mellan termo- och öka/minska ställdon Tryck för att fortsätta till Huvudmeny Ställdonets gångtid (Öka/minska) AO1 gång riktning ställdon. DIR=direkt. REV=omvänd Modbus adress Modbus baud rate INP INPUT Tryck AI 1 DUCT 50 FLT % 0.0C CAL 21.0C TE1SP 17.0C LO-LIM 30.0C HI-LIM Tryck M Mätingångs Meny TE1 Givarval (ingen inställning) AO1 utsignal i händelse av givarfel Givar Kalibrering Börvärde Tilluftstemperatur begränsning min Temperatur Tilluftstemperatur begränsning max Temperatur AI 2 ROOM ON TE2 4 R-Eff 0.0C CAL TE2 Givar val (ingen inställning) Rum/Frånlufts Givare Ansluten Room Reset Ratio Givar Kalibrering AI 3 SP C PO SEL 18.0C POT-LO 24.0C POT-HI 0.0C CAL TE3 parameterval (ingen inställning) Extern börvärdesväljare (OFF, PO=Potentiometer, AN=Pt1000) Externt Börvärde Lägsta Värdet Externt Börvärde Högsta Värdet Ingångs Kalibrering AI 4 FG/OFF AI 4 =OFF AI 4 =DIR Tryck för att fortsätta till Huvudmeny Tryck M CL O SET Om Klockan är ställd Tryck Klockans Meny AI4 Ingångsval XX.00 TIME Ställ in aktuell timme OFF=Ingen Frysvakt 12.XX TIME Ställ in aktuell minut Frysvaktens ingångs läge DIR= V REV= V Tryck för att fortsätta till Huvudmeny CL 1 SET -/ - Tryck XX.00 ON 00.XX ON XX.00 OFF 00.XX OFF Tryck för att fortsätta till Huvudmeny Tidkanals Meny Tillslagstid timme Tillslagstid Minut Frånslagstid Timme Frånslagstid Minut OBS! För att lämna menyn håll inne M knappen i ungefär 5 sek. eller vänta i 1 minut Produal Sverige AB Sidan 6 av 8

7 PDS2-V ANALOG INGÅNG 4 (FROST CONDITION) Den analoga ingången 4 på regulatorn kan konfigureras för frysskydds. Både Skandinavisk och Central Europeisk frysvakts logik finns tillgänglig. Skandinavisk Frysvakts Logik (AI 4 = FRGD) Central Europeisk Frysvaktslogik (=OFF) När det analoga ingångsvärdet ändras, läggs värdet till för att styra ventilställdonets utgång för att säkerställa att värmebatteriet får tillräckligt mycket varmvatten NÄTVERKS DIAGRAM Upp till 128 stycken PDS2 regulatorer (Modbus adresser) kan anslutas till ett enskilt nätverks segment. Schemat nedan illustrerar en typisk installation. Produal Sverige AB Sidan 7 av 8

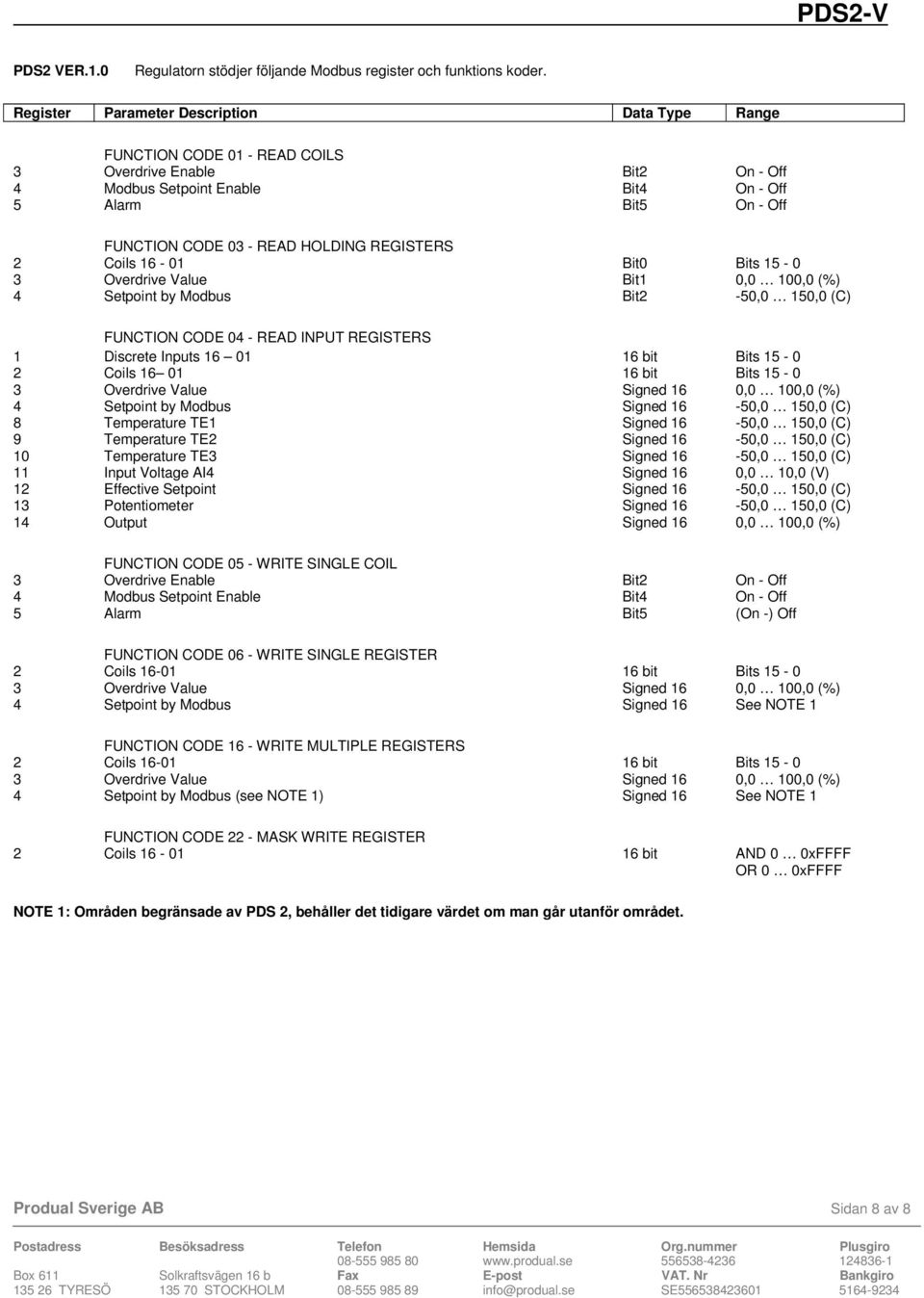

8 PDS2-V PDS2 VER.1.0 Regulatorn stödjer följande Modbus register och funktions koder. Register Parameter Description Data Type Range FUNCTION CODE 01 - READ COILS 3 Overdrive Enable Bit2 On - Off 4 Modbus Setpoint Enable Bit4 On - Off 5 Alarm Bit5 On - Off FUNCTION CODE 03 - READ HOLDING REGISTERS 2 Coils Bit0 Bits Overdrive Value Bit1 0,0 100,0 (%) 4 Setpoint by Modbus Bit2-50,0 150,0 (C) FUNCTION CODE 04 - READ INPUT REGISTERS 1 Discrete Inputs bit Bits Coils bit Bits Overdrive Value Signed 16 0,0 100,0 (%) 4 Setpoint by Modbus Signed 16-50,0 150,0 (C) 8 Temperature TE1 Signed 16-50,0 150,0 (C) 9 Temperature TE2 Signed 16-50,0 150,0 (C) 10 Temperature TE3 Signed 16-50,0 150,0 (C) 11 Input Voltage AI4 Signed 16 0,0 10,0 (V) 12 Effective Setpoint Signed 16-50,0 150,0 (C) 13 Potentiometer Signed 16-50,0 150,0 (C) 14 Output Signed 16 0,0 100,0 (%) FUNCTION CODE 05 - WRITE SINGLE COIL 3 Overdrive Enable Bit2 On - Off 4 Modbus Setpoint Enable Bit4 On - Off 5 Alarm Bit5 (On -) Off FUNCTION CODE 06 - WRITE SINGLE REGISTER 2 Coils bit Bits Overdrive Value Signed 16 0,0 100,0 (%) 4 Setpoint by Modbus Signed 16 See NOTE 1 FUNCTION CODE 16 - WRITE MULTIPLE REGISTERS 2 Coils bit Bits Overdrive Value Signed 16 0,0 100,0 (%) 4 Setpoint by Modbus (see NOTE 1) Signed 16 See NOTE 1 FUNCTION CODE 22 - MASK WRITE REGISTER 2 Coils bit AND 0 0xFFFF OR 0 0xFFFF NOTE 1: Områden begränsade av PDS 2, behåller det tidigare värdet om man går utanför området. Produal Sverige AB Sidan 8 av 8

9 ver 1.0 PDS2-H PDS2-H Väder Kompensator PDS2-H är en väder kompensator för att styra värmesystem. Regulatorn beräknar önskad framlednings temperatur beroende på utetemperatur Rumsgivar option med möjlighet att förskjuta framledningstemperaturens börvärde beroende på värmeökningar/förluster i inomhustemperaturen vilket ger en bättre energi effektivitet samt komfort Utomhus ECO tillvalet stänger automatiskt av pump utgången när utomhus temperaturen överstiger ECO temperaturnivån. Regulatorn har en inbyggd LCD display som visar aktuellt status för regulatorn samt att man kan använda den till att konfigurera regulatorn. Regulatorn är enkel att använda och monteras på DIN-skena. Den inbyggda RS485 Modbus kommunikationen gör det möjligt att koppla upp den mot överordnade system. Modell Modell Beskrivning PDS2-H PDS2-H Väderkompensator med Modbus Kommunikation Teknisk Data Matning 24Vac/dc (20 26V), OBS! 3-Punkt och Termiska ställdon kräver ac matningsspänning Ingångar 3 x Pt1000 Temperatur (VATTEN, UTE, RUM) 1 x Analog / Digital Utgångar 4 x 0..10Vdc (Ställdon, Alarm, ECO och Tidkanal ) 4 x 24Vac Triacs, 1A maximum (3-Punkt (Öka/Minska eller Termiskt ställdon, Pump och Alarm utgång) Kommunikation RS-485 Modbus RTU, 9600/19200/38400 bps, 8 data bits, Parity None, 1 Stop Bit (Upp till 128 enheter per segment) Intern Klocka noggrannhet max. +/- 1min / år Batteri backup 1 Vecka Display LCD Display, automatisk rotation display för hantering av regulatorns parametrar Knappar 4 Touch Knappar för the Programmering och Konfigurering Anslutnings plintar 1.5 mm2 jackningsbara plintar Omgivnings miljö 0..95% rh (icke-kondenserande) Kapslings Klass Standarder Montering Mått IP /108/EC (EMC Directive) EN : 2001 (Generic Emissions House Hold) EN : 2001 (Generic Immunity Industrial) DIN-skene Montering 53B x 90H x 58D mm Produal Sverige AB Sidan 1 av 8

10 PDS2-H APPLIKATIONS LÄGES VAL (VENT/HEAT) För att byta applikation mellan Ventilation/Värme (VENT/HEAT). Håll inne + och - knapparna i 5 sekunder. OBS! Grundapplikationen är Ventilation VENT. Blinkar VER i 5 sekunder. För att bekräfta applikatonsändring tryck OK när APPL visas. När man tryckt OK börjar texten APPL att blinka. Tryck + knappen för att välja Värme HEAT applikationen ( - för att välja Ventilation VENT applikationen). Bekräfta med att trycka på OK Bekräfta med OK ytterligare en gång om du är säker på att du vill byta applikation. Produal Sverige AB Sidan 2 av 8

11 PDS2-H APPLIKATION SCHEMA PDS-H är en fristående regulator för värme med väderkompensering. Schemat visar en typisk applikation UTEGIVARE Regulatorn mäter utetemperaturen och beräknar framledningstemperaturens börvärde med hjälp av den inbyggda kompenseringskurvan. RUMS GIVARE ANSLUTNINGS SCHEMA Om man ansluter en rumsgivare kommer den automatiskt att jämföra rumstemperaturen mot framledningstemperatur och sänka eller höja kurvan vid behov VARNING: Den elektriska installationen, anslutning av enheten samt drifttagning skall utföras av kvalificerad personal och i enlighet med föreskrifter Produal Sverige AB Sidan 3 av 8

12 PDS2-H DISPLAY Figur 1 Displayen roterar mellan följande visningar: Rums Temperatur 21.6C ROOM Pump utgång Status (0/1) PU 1 PUMP Blandnings ventil utgång (%) 28.7 OUT % PDS2-H regulatorn roterar automatiskt sina visningsvärden och anläggningens status på displayen. Displayen aktiveras efter en timeout på 30 sekunder. Regulatorn har fyra (4) tryckkänsliga knappar (se Figur 1). Man kan pausa rotationen genom att trycka på OK knappen Rotationen aktiveras igen med ytterligare ett tryck på OK knappen. Genom att trycka på OK knappen upprepade gånger för att välja önskat värde. Efter paus återgår displayen till rotation när det gått 60 sekunder. 1.8C TE OUT Utomhus Temperatur 32.6C WATER Framlednings Temperatur 47.3C effsp Beräknat börvärde (effective) OBS! PDS 2 lägger automatiskt till värden i visningen som påverkar regleringen (exempelvis Hi Flow Limit Hög framledningstemperatur gräns ). ANVÄNDAR INSTÄLLNING Genom att trycka på M knappen kan användaren påverka regulatorn genom förskjutning av kurvan upp eller ner (+/- 25 C). Tryck M knappen för att visa den aktuella kurvans förskjutning CURVE SHIFT Tryck på + respektive - för att förskjuta kurvan upp eller ner. När den önskade inställningen är nådd tryck OK för att bekräfta den nya inställningen. Regulatorn återgår till sin normala visning. Kurvans förskjutning (+ eller -) 5.0C SP 43C Beräknade börvärdet på framlednings temperaturen OBS: Det beräknade börvärdet uppdateras automatiskt när kurvan förskjutning ändras PROGRAMERINGS LÄGE För att komma in i programmeringsläget, tryck följande. 'CURVE' meny valet visas i displayen. Tryck OK för att komma in i CURVE Kompensationskurvans meny. Regulatorn är klar att användas utan någon programmering. Den förväntar den sig att få in signal från framlednings- samt utomhustemperaturgivare. Regulatorns kompensationskurva, 3-punktställdonets (öka/minska) gångtid, rumsbörvärde etc skall justeras för att uppfylla anläggningens krav igenom regulatorns programmerings läge För att komma in i programmerings läget, tryck följande sekvens +, OK, OK, M Produal Sverige AB Sidan 4 av 8

13 PDS2-H MENY STRUKTUR Kurvans Lägsta nivå (LO_LIMIT) För att ändra börvärd tryck + eller -. CUR Tryck 20.0C 30.0C 40.0C 50.0C CURVE P1 20C P2 10C P3 0C P4-10C 70.0C P5-30C för att fortsätta till TOPP MENY NIVÅ Tryck M Meny för Kompensations kurva Utomhus Temperatur Tryck M och + eller - för att justera. för att bekräfta. etc.. etc.. etc.. etc.. CON CONTR Tryck 2.0 XP C PI SEL 300 Tint s ON 1 TERMO Tryck M Meny för regulator parametrar 180 Tmot s P-Band Reglerings läge P/PI I-Tid AO 1 =DIR ON PUMP 20.0C PU_SP Ställdonsval termo- eller 3punktsställdon (öka/minska) 1 MOD= 9.6 kbaud för att fortsätta till TOPP MENY NIVÅ Ställdonets gångtid vid 3-punkt (öka/minska) AO1 Ställdonets gångriktning DIR=direkt. REV=omvänt PUMP utgång ON=Aktiverad/ OFF= ej aktiverad PUMP börvärde PUMP går om TE3 < PU_SP Modbus adress Modbus baud rate INP INPUT Tryck AI 1 WATER 50 FLT % 0.0C CAL AI 2 OUT 0.0C CAL Tryck M Meny för mätingångar TE1 givar val (ingen justering) framledningsgivare AO1 utsignal vid ev givarfel på givare TE1 Givarkalibrering TE2 givar val (ingen justering) Utegivare Givarkalibrering AI 3 ROOM OFF 21.0C 4 SEL ROOM C RATIO 12.0C ECOSP 0.0C CAL TE3 givar val (ingen justering) Rumsgivare Rumsgivare ansluten ON/OFF Rumsbörvärde Rumspåverkan faktor Energi Besparnings Börvärde Givarkalibrering AI 4 INPUT AI4 INGÅNGS val (ingen justering) för att fortsätta till ON OFF 0.0C TOPP MENY NIVÅ MODE MODE If ON, PDS2 use AI4 to make ECO or CurveShiftingSetting DEFAULT ON If OFF, PDS2 use Internal TIME to make ECO or CurveShiftSetting CurveShiftSetting (+/- 25C) Activated when AI4 is ON mode and tied to 0V CLO SET Tryck XX.00 TIME =ECO/CUR MODE/SHIFT 0.0C 12.XX TIME för att fortsätta till TOPP MENY NIVÅ Tryck M Klockans Meny Ställ in aktuell timme Ställ in aktuell minut INT.TID styrning välj ECO eller CurveShiftSetting mode DEFAULT=CURVE Förskjutning av börvärdeskurva (+/- 25 C) CurveShiftSetting (+/- 25C) if select CurveShiftSetting mode CLO SET -/ - Tryck XX.00 ON 00.XX ON XX.00 OFF 00.XX OFF för att fortsätta till TOPP MENY NIVÅ ON/OFF ON Time ON Time OFF Time OFF Time SwitchingMenu hours minutes hours minutes OBS! För att lämna menyn håll inne M knappen i ungefär 5 sekunder eller vänta i cirka en (1) minut Produal Sverige AB Sidan 5 av 8

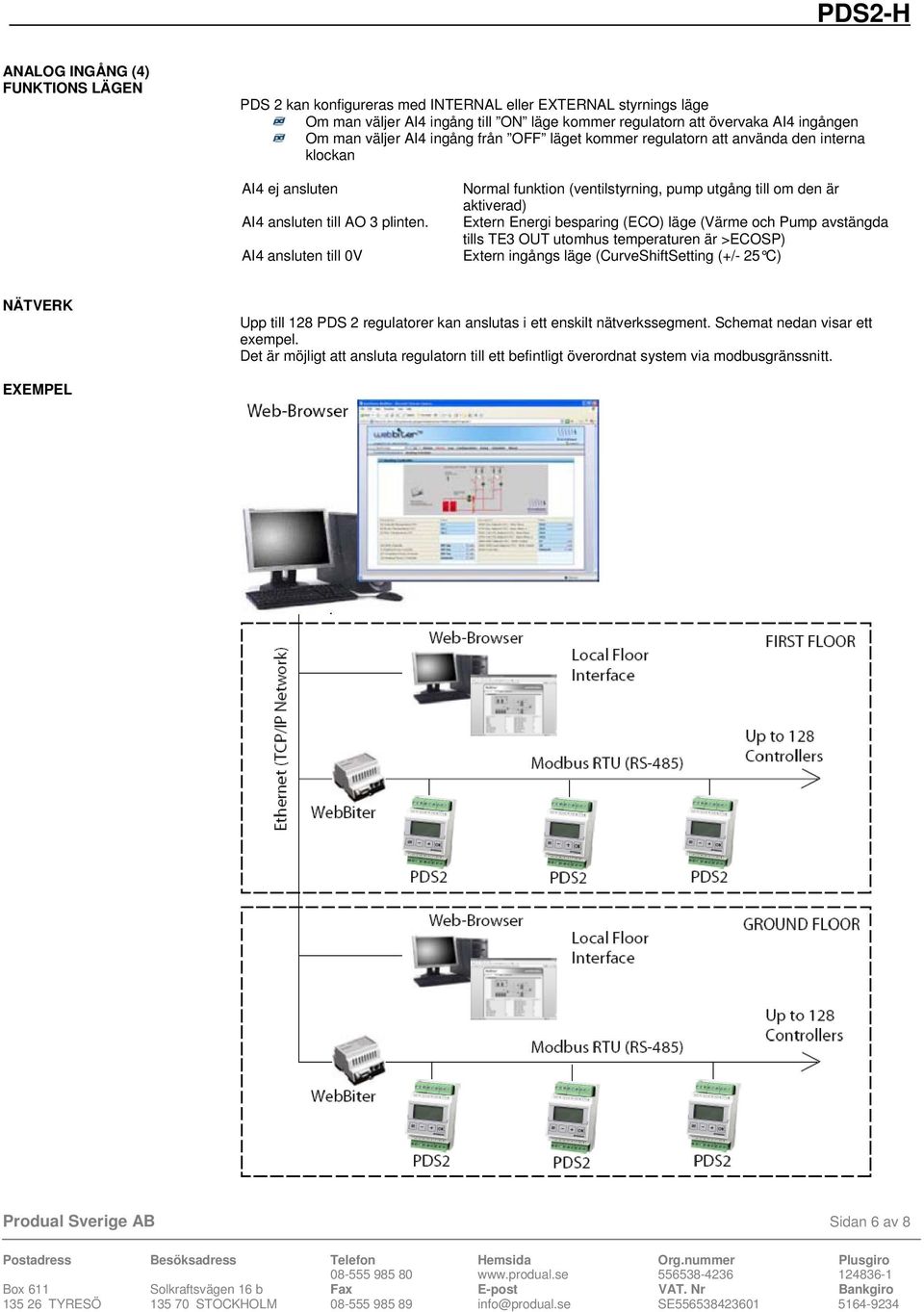

14 PDS2-H ANALOG INGÅNG (4) FUNKTIONS LÄGEN PDS 2 kan konfigureras med INTERNAL eller EXTERNAL styrnings läge Om man väljer AI4 ingång till ON läge kommer regulatorn att övervaka AI4 ingången Om man väljer AI4 ingång från OFF läget kommer regulatorn att använda den interna klockan AI4 ej ansluten AI4 ansluten till AO 3 plinten. AI4 ansluten till 0V Normal funktion (ventilstyrning, pump utgång till om den är aktiverad) Extern Energi besparing (ECO) läge (Värme och Pump avstängda tills TE3 OUT utomhus temperaturen är >ECOSP) Extern ingångs läge (CurveShiftSetting (+/- 25 C) NÄTVERK Upp till 128 PDS 2 regulatorer kan anslutas i ett enskilt nätverkssegment. Schemat nedan visar ett exempel. Det är möjligt att ansluta regulatorn till ett befintligt överordnat system via modbusgränssnitt. EXEMPEL Produal Sverige AB Sidan 6 av 8

15 PDS2-H PDS2 VER.1.0 Regulatorn stödjer följande modbus register och funktionskoder. Register Parameter Description Data Type Range FUNCTION CODE 01 - READ COILS 1 CurveShiftSetting Mode by Modbus Bit0 On - Off 2 ECO by Modbus Bit1 On - Off 3 Overdrive Enable Bit2 On - Off 4 Modbus Setpoint Enable Bit4 On - Off 5 Alarm Bit5 On - Off FUNCTION CODE 02 - READ DISCRETE INPUTS 1 CurveShiftSetting Mode Asked by PDS2 Bit0 On - Off 2 ECO Asked by PDS2 Bit1 On - Off 3 CurveShiftSetting Mode Active Bit2 On - Off 4 ECO Active Bit3 On - Off 5 PUMP Bit4 On - Off FUNCTION CODE 03 - READ HOLDING REGISTERS 2 Coils Bit0 On - Off 3 Overdrive Value Bit1 On - Off 4 Setpoint by Modbus Bit2 On - Off 5 Modbus CurveShiftSetting Deviation 6 ON-TIME in minutes 7 OFF-TIME in minutes Bit3 On - Off 1793 ON-TIME - OFF-TIME (see NOTE 2) Bit4 On - Off FUNCTION CODE 04 - READ INPUT REGISTERS 1 Discrete Inputs bit Bits Coils bit Bits Overdrive Value Signed 16 0,0 100,0 (%) 4 Setpoint by Modbus Signed 16-50,0 150,0 (C) 5 Modbus CurveShiftSetting Deviation Signed 16-25,0 25,0 (C) 6 ON-TIME in minutes Signed or OFF-TIME in minutes Signed or Temperature TE1 Signed 16-50,0 150,0 (C) 9 Temperature TE2 Signed 16-50,0 150,0 (C) 10 Temperature TE3 Signed 16-50,0 150,0 (C) 11 Input Voltage AI4 Signed 16 0,0 10,0 (V) 12 Effective Setpoint Signed 16-50,0 150,0 (C) 13 Potentiometer Signed 16-50,0 150,0 (C) 14 Output Signed 16 0,0 10,0 (V) 1 CurveShiftSetting Mode by Modbus Bit0 On - Off 2 ECO by Modbus Bit1 On - Off 3 Overdrive Enable Bit2 On - Off 4 Modbus Setpoint Enable Bit4 On - Off 5 Alarm Bit5 (On -) Off FUNCTION CODE 06 - WRITE SINGLE REGISTER 2 Coils bit Bits Overdrive Value Signed 16 0,0 100,0 (%) 4 Setpoint by Modbus Signed 16 See NOTE 1 5 Modbus CurveShiftSetting Deviation Signed 16-25,0 25,0 (C) 6 ON-TIME in minutes Signed or OFF-TIME in minutes Signed or FUNCTION CODE 06 - WRITE SINGLE REGISTER 2 Coils bit Bits Overdrive Value Signed 16 0,0 100,0 (%) 4 Setpoint by Modbus Signed 16 Se NOTE 1 5 Modbus CurveShiftSetting Deviation Signed 16-25,0 25,0 (C) 6 ON-TIME in minutes Signed or OFF-TIME in minutes Signed or FUNCTION CODE 16 - WRITE MULTIPLE REGISTERS 2 Coils bit Bits 15-0 Produal Sverige AB Sidan 7 av 8

16 PDS2-H Register Parameter Description Data Type Range 3 Overdrive Value Signed 16 0,0 100,0 (%) 4 Setpoint by Modbus (se NOTE 1) Signed 16 Se NOTE 1 5 Modbus CurveShiftSetting Deviation Signed 16-25,0 25,0 (C) 6 ON-TIME in minutes Signed or OFF-TIME in minutes Signed or ON-TIME - OFF-TIME (see NOTE 2) Timechannel mm:hh mm:hh (see NOTE 3) FUNCTION CODE 22 - MASK WRITE REGISTER 2 Coils bit AND 0 0xFFFF OR 0 0xFFFF NOTE 1: Range limited by PDS2, keeping earlier if tried to exceed NOTE 2: Register 1793 is fetching Register-pair 6 AND 7 as Timechannel NOTE 3: Removed time program times = "--:-- --:--" = = 0xFFFF 0xFFFF Produal Sverige AB Sidan 8 av 8
