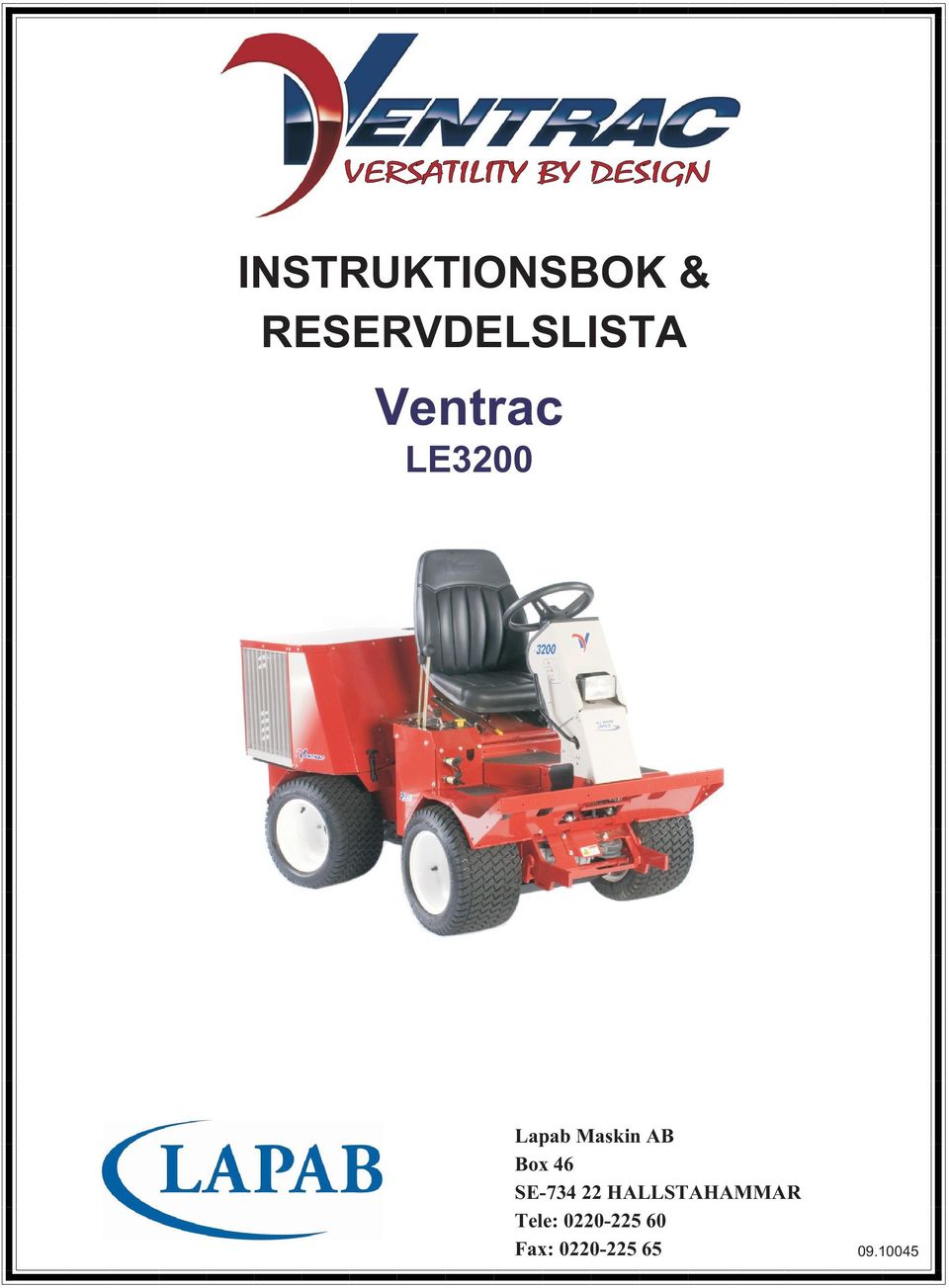

1 INSTRUKTIONSBOK & RESERVDELSLISTA Ventrac LE3200 Lapab Maskin AB Box 46 SE HALLSTAHAMMAR Tele: Fax:

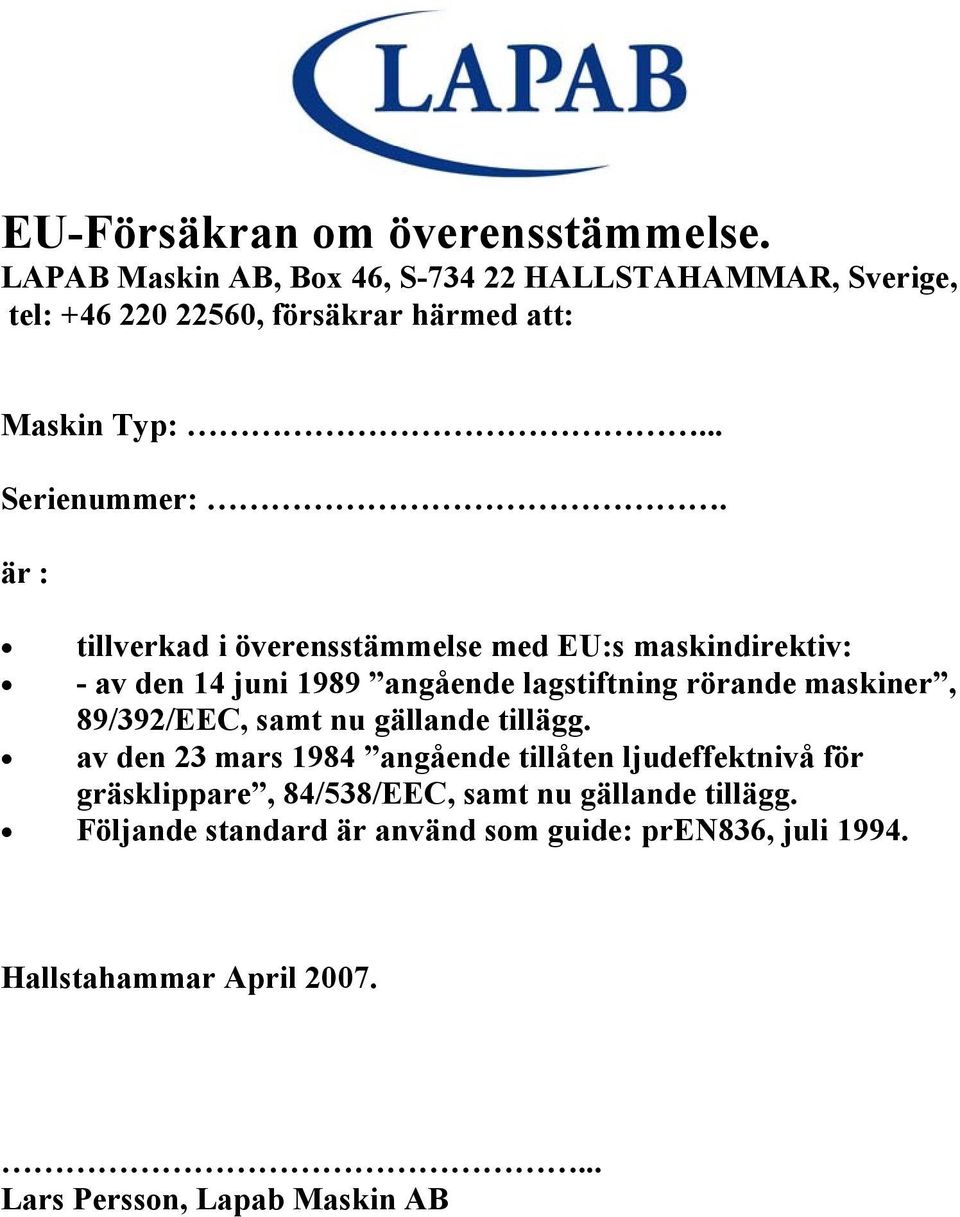

2 EU-Försäkran om överensstämmelse. LAPAB Maskin AB, Box 46, S HALLSTAHAMMAR, Sverige, tel: , försäkrar härmed att: Maskin Typ:... Serienummer:. är : tillverkad i överensstämmelse med EU:s maskindirektiv: - av den 14 juni 1989 angående lagstiftning rörande maskiner, 89/392/EEC, samt nu gällande tillägg. av den 23 mars 1984 angående tillåten ljudeffektnivå för gräsklippare, 84/538/EEC, samt nu gällande tillägg. Följande standard är använd som guide: pren836, juli Hallstahammar April Lars Persson, Lapab Maskin AB

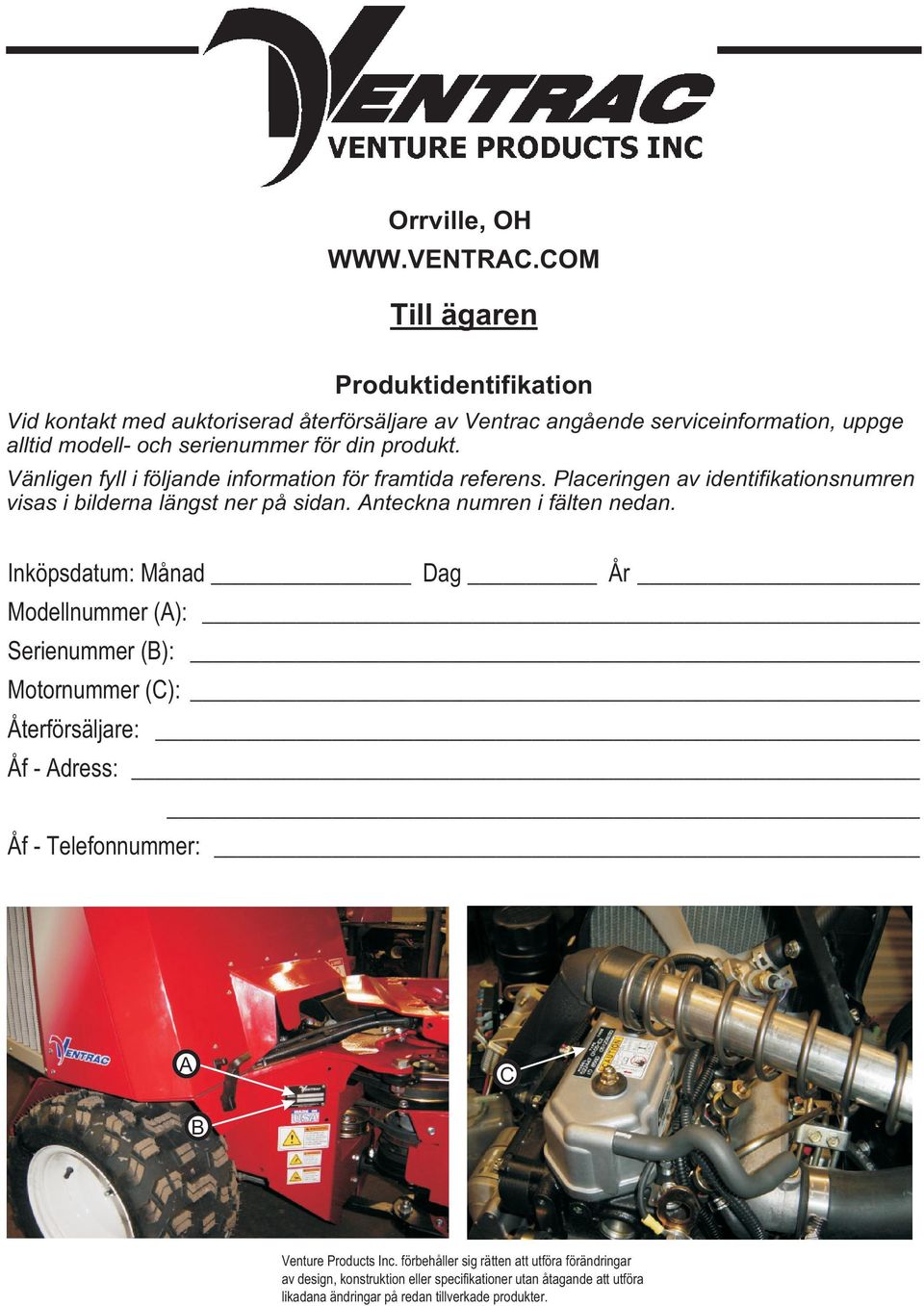

3 SAFETY Orrville, OH Till ägaren Produktidentifikation Vid kontakt med auktoriserad återförsäljare av Ventrac angående serviceinformation, uppge alltid modell- och serienummer för din produkt. Vänligen fyll i följande information för framtida referens. Placeringen av identifikationsnumren visas i bilderna längst ner på sidan. Anteckna numren i fälten nedan. Inköpsdatum: Månad Dag År Modellnummer (A): Serienummer (B): Motornummer (C): Återförsäljare: Åf - Adress: Åf - Telefonnummer: A C B Venture Products Inc. förbehåller sig rätten att utföra förändringar av design, konstruktion eller specifikationer utan åtagande att utföra likadana ändringar på redan tillverkade produkter.

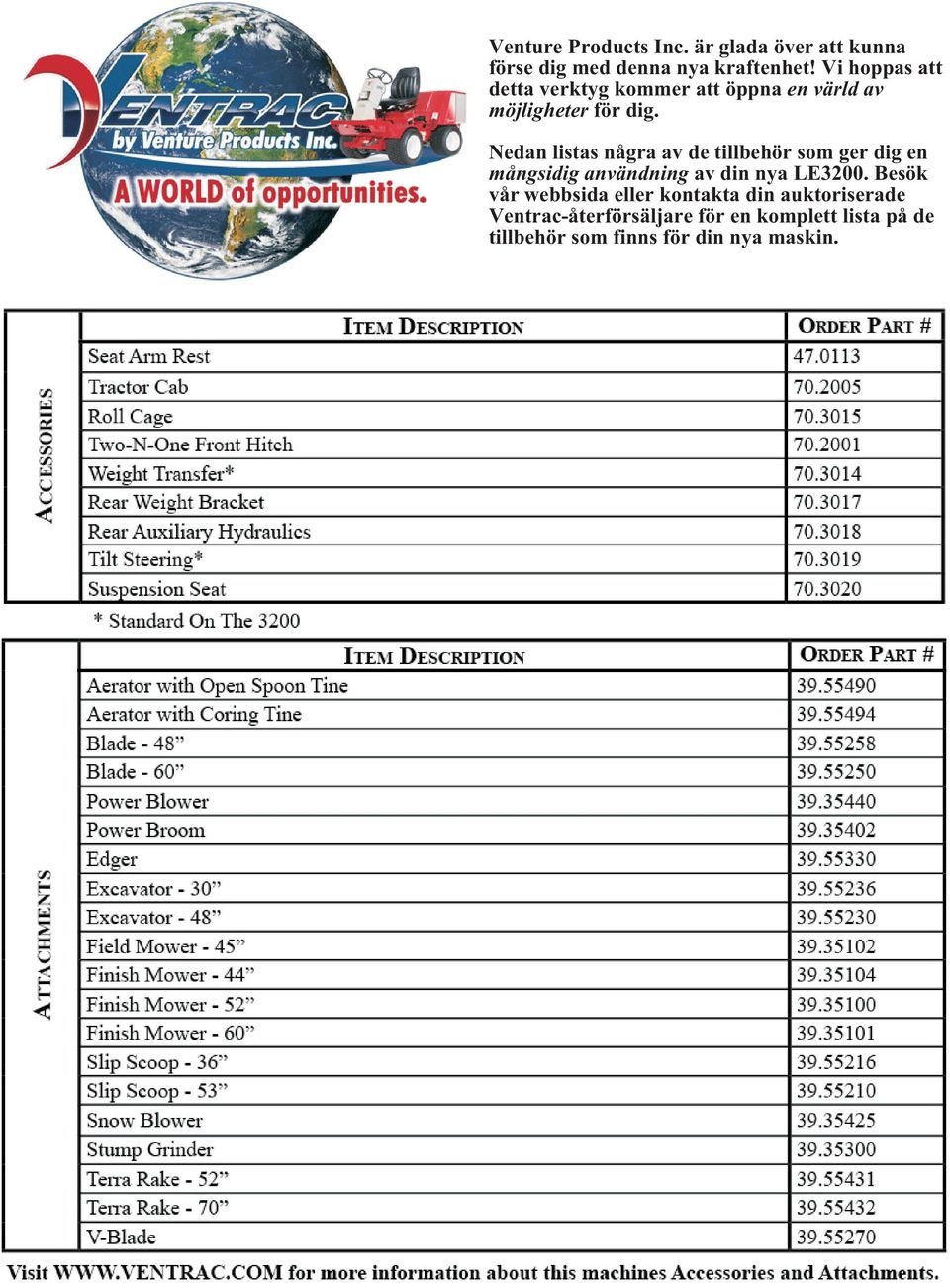

4 Venture Products Inc. är glada över att kunna förse dig med denna nya kraftenhet! Vi hoppas att detta verktyg kommer att öppna en värld av möjligheter för dig. Nedan listas några av de tillbehör som ger dig en mångsidig användning av din nya LE3200. Besök vår webbsida eller kontakta din auktoriserade Ventrac-återförsäljare för en komplett lista på de tillbehör som finns för din nya maskin.

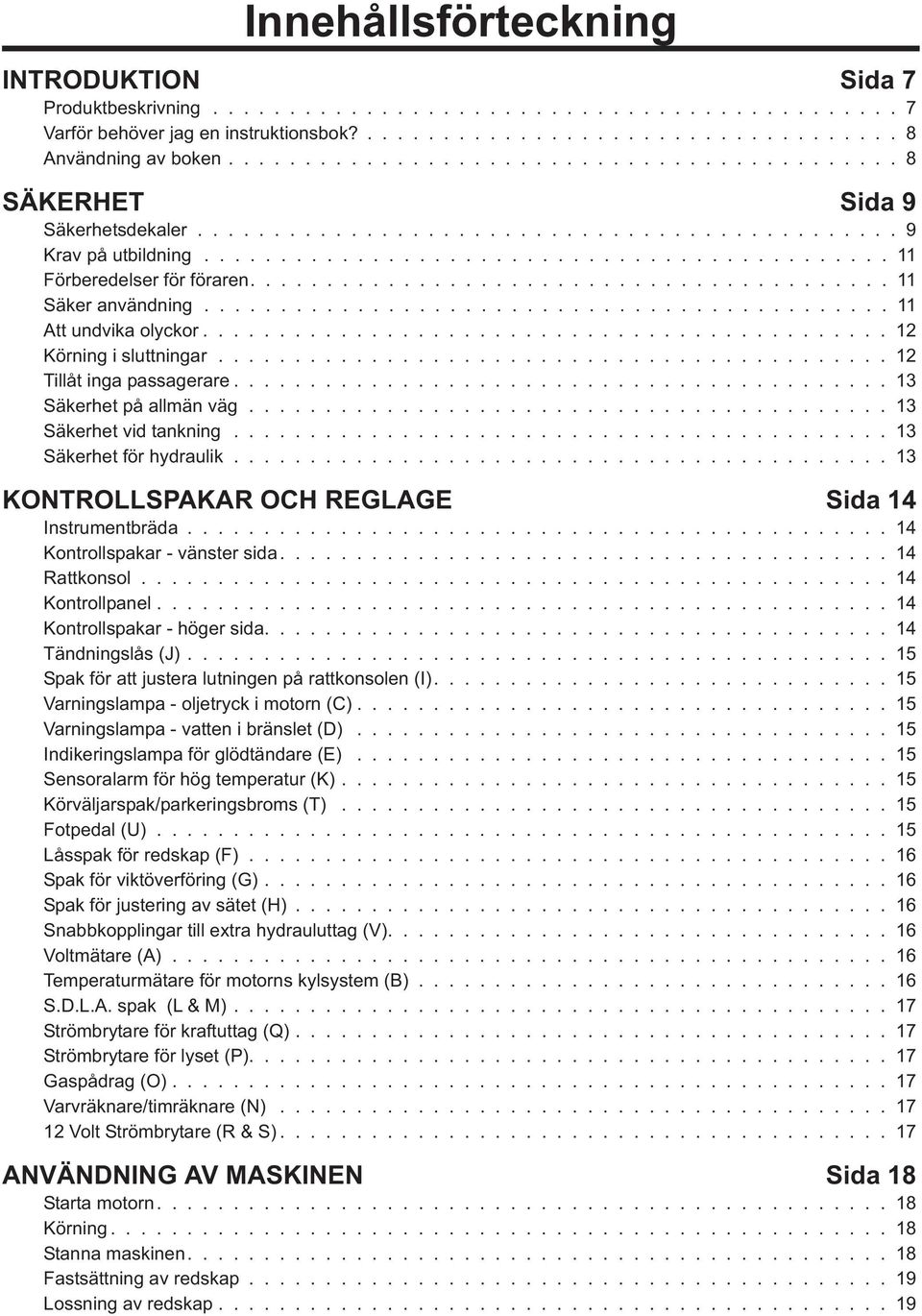

5 Innehållsförteckning INTRODUKTION Sida 7 Produktbeskrivning Varför behöver jag en instruktionsbok? Användning av boken SÄKERHET Sida 9 Säkerhetsdekaler Krav på utbildning Förberedelser för föraren Säker användning Att undvika olyckor Körning i sluttningar Tillåt inga passagerare Säkerhet på allmän väg Säkerhet vid tankning Säkerhet för hydraulik KONTROLLSPAKAR OCH REGLAGE Sida 14 Instrumentbräda Kontrollspakar - vänster sida Rattkonsol Kontrollpanel Kontrollspakar - höger sida Tändningslås (J) Spak för att justera lutningen på rattkonsolen (I) Varningslampa - oljetryck i motorn (C) Varningslampa - vatten i bränslet (D) Indikeringslampa för glödtändare (E) Sensoralarm för hög temperatur (K) Körväljarspak/parkeringsbroms (T) Fotpedal (U) Låsspak för redskap (F) Spak för viktöverföring (G) Spak för justering av sätet (H) Snabbkopplingar till extra hydrauluttag (V) Voltmätare (A) Temperaturmätare för motorns kylsystem (B) S.D.L.A. spak (L & M) Strömbrytare för kraftuttag (Q) Strömbrytare för lyset (P) Gaspådrag (O) Varvräknare/timräknare (N) Volt Strömbrytare (R & S) ANVÄNDNING AV MASKINEN Sida 18 Starta motorn Körning Stanna maskinen Fastsättning av redskap Lossning av redskap

6 Att använda redskapet Redskapsfäste Viktöverföring Drivrem till kraftuttag Främre extrakopplingar Extra utgång för 12 Volt (extrautrustning) Körning i sluttningar Bogsera eller skjuta på maskinen SERVICE - SMÖRJNING Sida 22 Smörjning SERVICE - MOTOR Sida 23 Kontrollera motorns varvtal Kontrollera oljenivån i motorn Byte av motorolja och filter Rengöring av luftintagssystemet Underhåll av luftfiltersystemet Kontroll av kylarvätskenivån Rengöring av kylare och nät Tömning av kylsystemet Sköljning av kylsystemet Vatten i bränslet Byte av bränslefilter Kontroll av generatorrem Justera generatorremmens spänning SERVICE - ELEKTRONIKSYSTEM Sida 29 Säkert underhåll av batteriet Ta ur och montera batteri Rengöring av batteri och poler Ladda med extrabatteri Byte av framlyktans glödlampa Byte av baklyset Byte av säkringar SERVICE - DRIVREMMAR Sida 32 Inspektion av remmar Justering av motorns drivrem Byte av motorns drivrem Byte av kraftuttagets drivrem Byte av drivaxelrem SERVICE - HYDRAULIK Sida 36 Kontroll av hydrauloljenivå Byte av hydraulolja och filter UNDERHÅLLSSCHEMA Sida 37 CHECKLISTA FÖR UNDERHÅLL Sida 38 FELSÖKNING Sida 39 Motor Elektroniksystemet

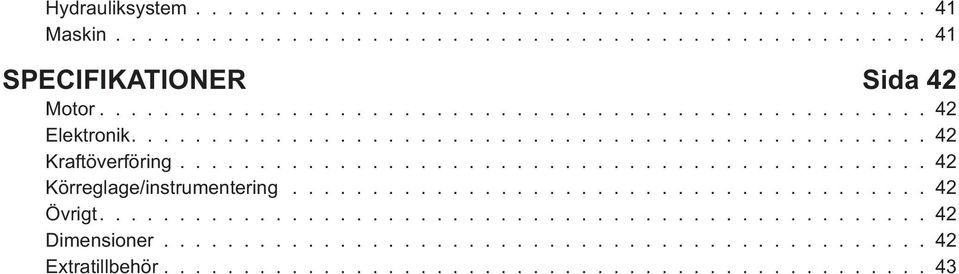

7 Hydrauliksystem Maskin SPECIFIKATIONER Sida 42 Motor Elektronik Kraftöverföring Körreglage/instrumentering Övrigt Dimensioner Extratillbehör

8 INTRODUKTION Vi gratulerar till köpet av maskinen Ventrac 3200! Det gläder oss att ha dig som kund och vi hoppas att ditt köp av Ventrac kommer att ge dig många år av belåtenhet, när du lär dig hur Ventrac kan möta dina behov av en redskapsbärare. Produktbeskrivning Ventrac 3200 är en unik fyrhjulsdriven maskin som fördelar drivkraften mellan fyra lika stora lågtrycksdäck för erhållande av utmärkt kontroll, dragkraft, stabilitet, manövrering och bromsning. Ett innovativt och patenterat drivsystem (Tandem Drive Train), ihopkopplat med ett kraftigt, midjestyrt och pendlande enkelchassi, skapar en kraftfull, tystgående och effektiv fyrhjulsdriven maskin. Ventrac 3200 har servostyrning och en svängradie på 71 centimeter för att enkelt manövrera i och runt trånga platser. Den dubbla hydrostatdriften styrs med Ventracs patenterade reglage, S.D.L.A. Reglaget är placerat bredvid föraren, vilket gör det enkelt för denne att kontrollera hastighet, riktning, lyft och extra funktioner med enbart en hand. Ventrac 3200 är designad med förarplatsen långt fram och högt upp, för att ge föraren fri sikt över redskap och terräng. Detta ger också möjlighet till en bakmonterad motor, vilket gör att värme, avgasutsläpp och ljud hamnar bakom föraren. Ventrac 3200 är utrustad med Ventracs snabbfäste för redskap (Minute Mount System); ett system som låter dig byta de frammonterade verktygen snabbt och effektivt när du växlar arbetsuppgift. En färdigmonterad dragkrok hör också till standardutrustningen. Introduktion - 7

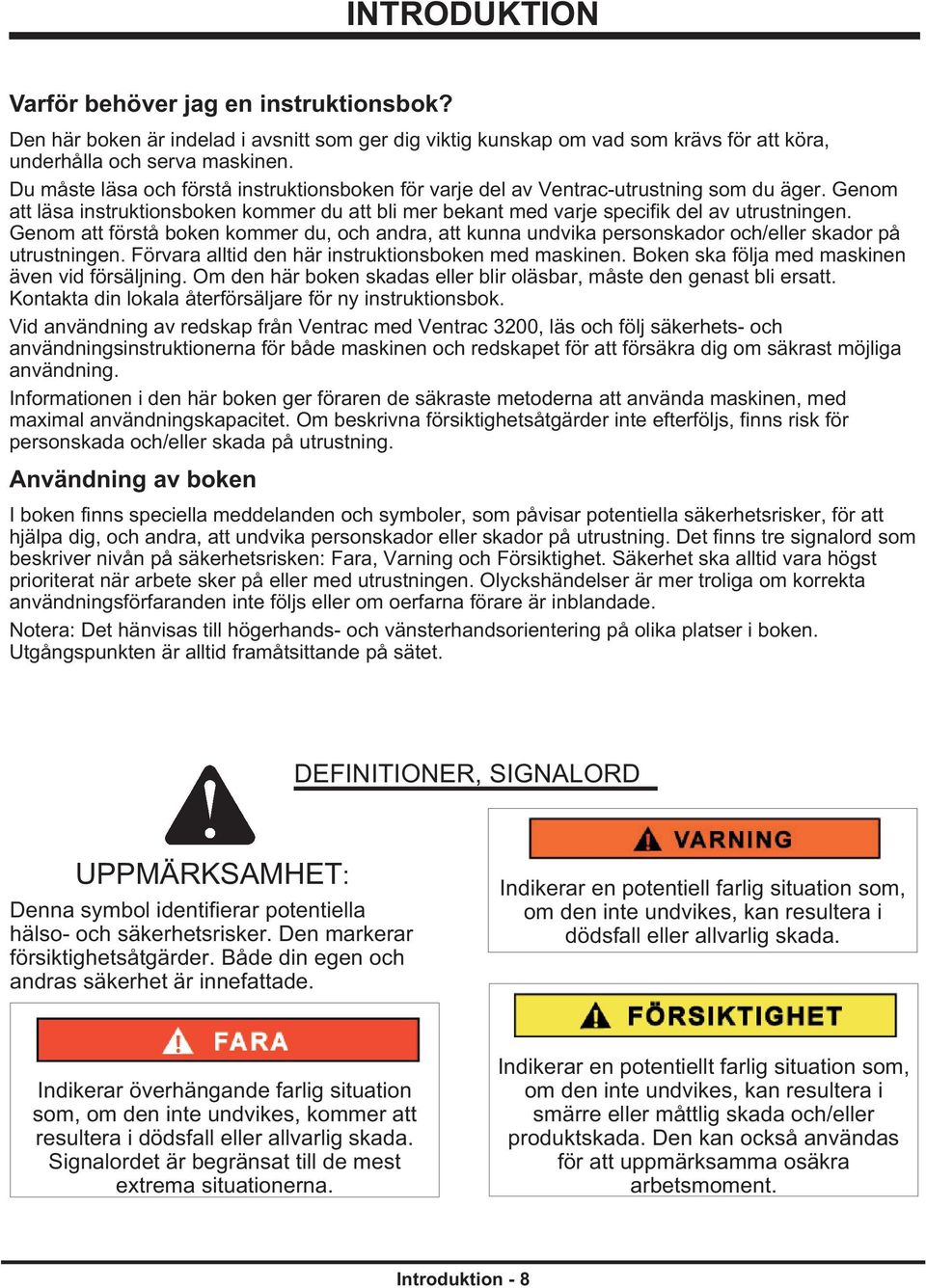

9 INTRODUKTION Varför behöver jag en instruktionsbok? Den här boken är indelad i avsnitt som ger dig viktig kunskap om vad som krävs för att köra, underhålla och serva maskinen. Du måste läsa och förstå instruktionsboken för varje del av Ventrac-utrustning som du äger. Genom att läsa instruktionsboken kommer du att bli mer bekant med varje specifik del av utrustningen. Genom att förstå boken kommer du, och andra, att kunna undvika personskador och/eller skador på utrustningen. Förvara alltid den här instruktionsboken med maskinen. Boken ska följa med maskinen även vid försäljning. Om den här boken skadas eller blir oläsbar, måste den genast bli ersatt. Kontakta din lokala återförsäljare för ny instruktionsbok. Vid användning av redskap från Ventrac med Ventrac 3200, läs och följ säkerhets- och användningsinstruktionerna för både maskinen och redskapet för att försäkra dig om säkrast möjliga användning. Informationen i den här boken ger föraren de säkraste metoderna att använda maskinen, med maximal användningskapacitet. Om beskrivna försiktighetsåtgärder inte efterföljs, finns risk för personskada och/eller skada på utrustning. Användning av boken I boken finns speciella meddelanden och symboler, som påvisar potentiella säkerhetsrisker, för att hjälpa dig, och andra, att undvika personskador eller skador på utrustning. Det finns tre signalord som beskriver nivån på säkerhetsrisken: Fara, Varning och Försiktighet. Säkerhet ska alltid vara högst prioriterat när arbete sker på eller med utrustningen. Olyckshändelser är mer troliga om korrekta användningsförfaranden inte följs eller om oerfarna förare är inblandade. Notera: Det hänvisas till högerhands- och vänsterhandsorientering på olika platser i boken. Utgångspunkten är alltid framåtsittande på sätet. DEFINITIONER, SIGNALORD UPPMÄRKSAMHET: Denna symbol identifierar potentiella hälso- och säkerhetsrisker. Den markerar försiktighetsåtgärder. Både din egen och andras säkerhet är innefattade. Indikerar en potentiell farlig situation som, om den inte undvikes, kan resultera i dödsfall eller allvarlig skada. Indikerar överhängande farlig situation som, om den inte undvikes, kommer att resultera i dödsfall eller allvarlig skada. Signalordet är begränsat till de mest extrema situationerna. Indikerar en potentiellt farlig situation som, om den inte undvikes, kan resultera i smärre eller måttlig skada och/eller produktskada. Den kan också användas för att uppmärksamma osäkra arbetsmoment. Introduktion - 8

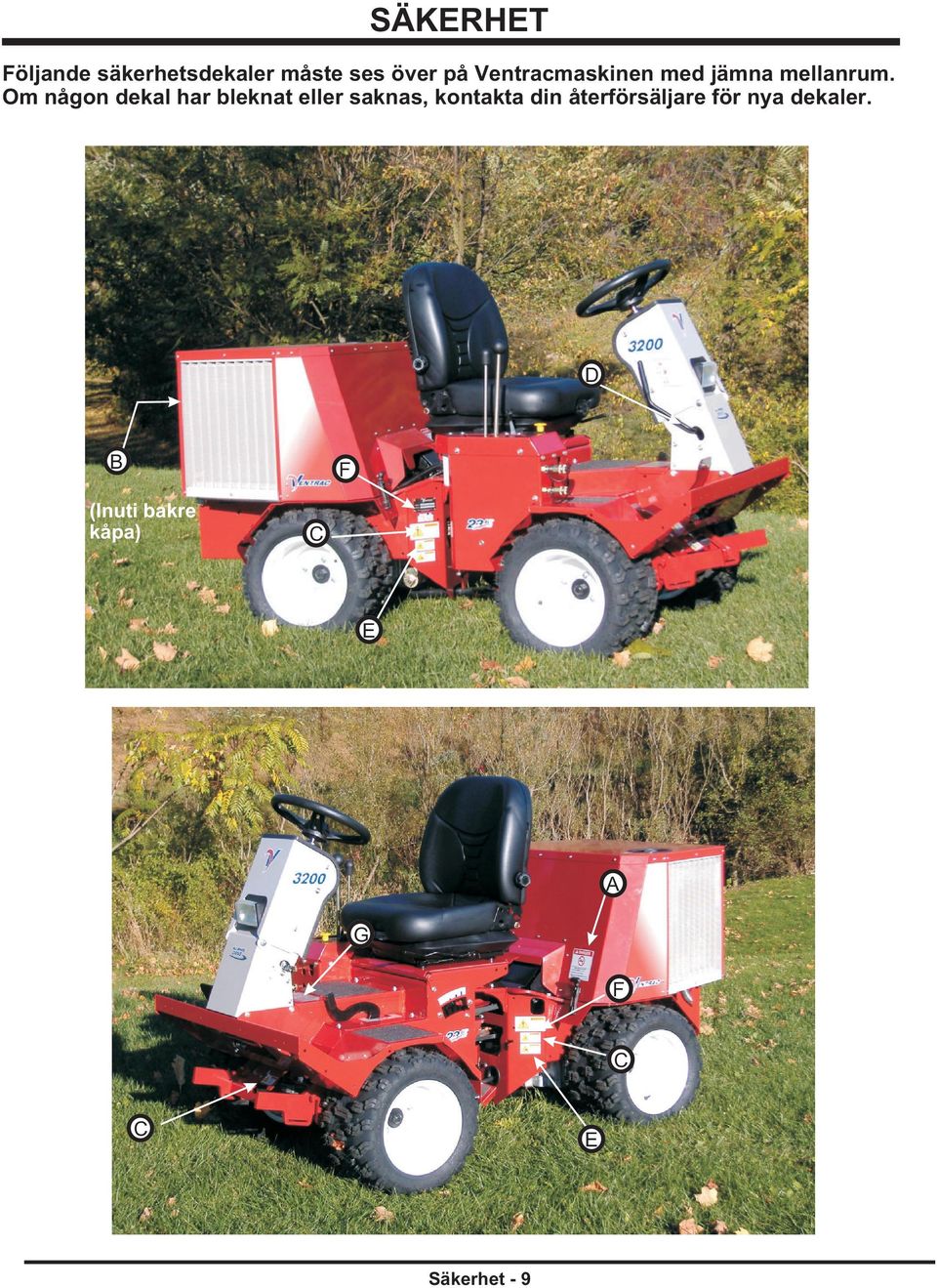

10 SÄKERHET Följande säkerhetsdekaler måste ses över på Ventracmaskinen med jämna mellanrum. Om någon dekal har bleknat eller saknas, kontakta din återförsäljare för nya dekaler. D B F (Inuti bakre kåpa) C E A G F C C E Säkerhet - 9

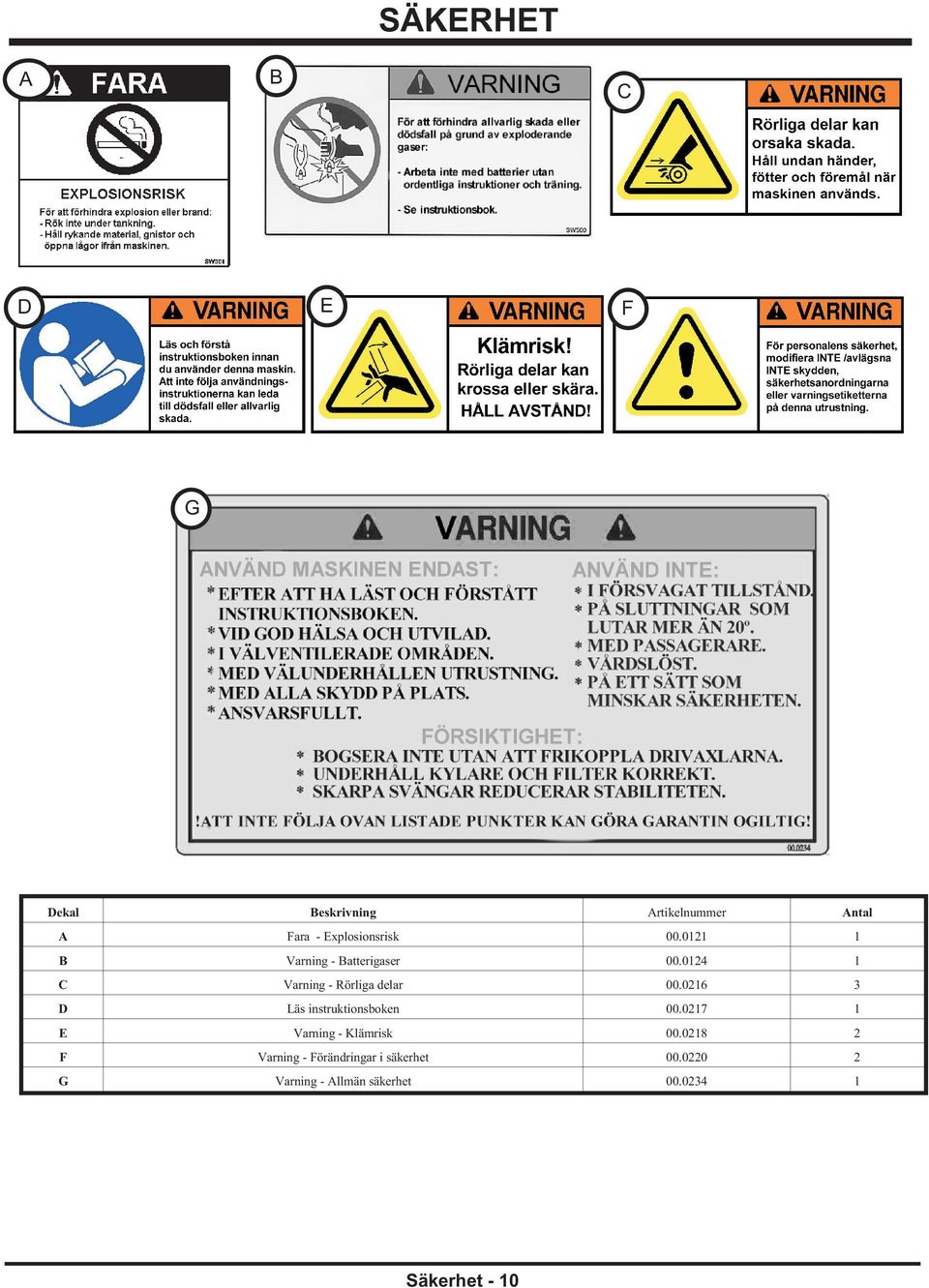

11 SÄKERHET B A C E D F G Dekal Beskrivning Artikelnummer Antal A Fara - Explosionsrisk B Varning - Batterigaser C Varning - Rörliga delar D Läs instruktionsboken E Varning - Klämrisk F Varning - Förändringar i säkerhet G Varning - Allmän säkerhet Säkerhet - 10

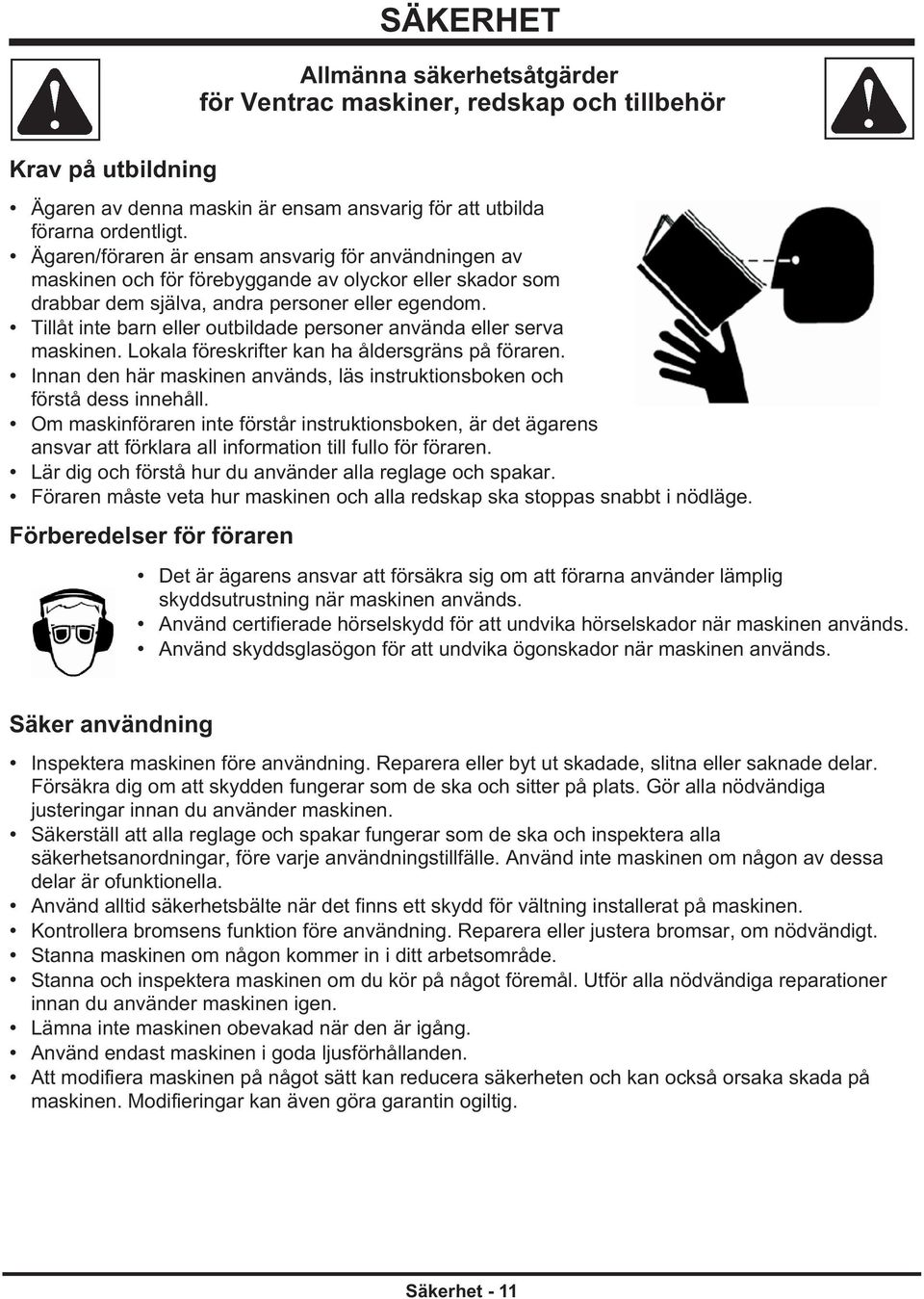

12 SÄKERHET Allmänna säkerhetsåtgärder för Ventrac maskiner, redskap och tillbehör Krav på utbildning Ägaren av denna maskin är ensam ansvarig för att utbilda förarna ordentligt. Ägaren/föraren är ensam ansvarig för användningen av maskinen och för förebyggande av olyckor eller skador som drabbar dem själva, andra personer eller egendom. Tillåt inte barn eller outbildade personer använda eller serva maskinen. Lokala föreskrifter kan ha åldersgräns på föraren. Innan den här maskinen används, läs instruktionsboken och förstå dess innehåll. Om maskinföraren inte förstår instruktionsboken, är det ägarens ansvar att förklara all information till fullo för föraren. Lär dig och förstå hur du använder alla reglage och spakar. Föraren måste veta hur maskinen och alla redskap ska stoppas snabbt i nödläge. Förberedelser för föraren Det är ägarens ansvar att försäkra sig om att förarna använder lämplig skyddsutrustning när maskinen används. Använd certifierade hörselskydd för att undvika hörselskador när maskinen används. Använd skyddsglasögon för att undvika ögonskador när maskinen används. Säker användning Inspektera maskinen före användning. Reparera eller byt ut skadade, slitna eller saknade delar. Försäkra dig om att skydden fungerar som de ska och sitter på plats. Gör alla nödvändiga justeringar innan du använder maskinen. Säkerställ att alla reglage och spakar fungerar som de ska och inspektera alla säkerhetsanordningar, före varje användningstillfälle. Använd inte maskinen om någon av dessa delar är ofunktionella. Använd alltid säkerhetsbälte när det finns ett skydd för vältning installerat på maskinen. Kontrollera bromsens funktion före användning. Reparera eller justera bromsar, om nödvändigt. Stanna maskinen om någon kommer in i ditt arbetsområde. Stanna och inspektera maskinen om du kör på något föremål. Utför alla nödvändiga reparationer innan du använder maskinen igen. Lämna inte maskinen obevakad när den är igång. Använd endast maskinen i goda ljusförhållanden. Att modifiera maskinen på något sätt kan reducera säkerheten och kan också orsaka skada på maskinen. Modifieringar kan även göra garantin ogiltig. Säkerhet - 11

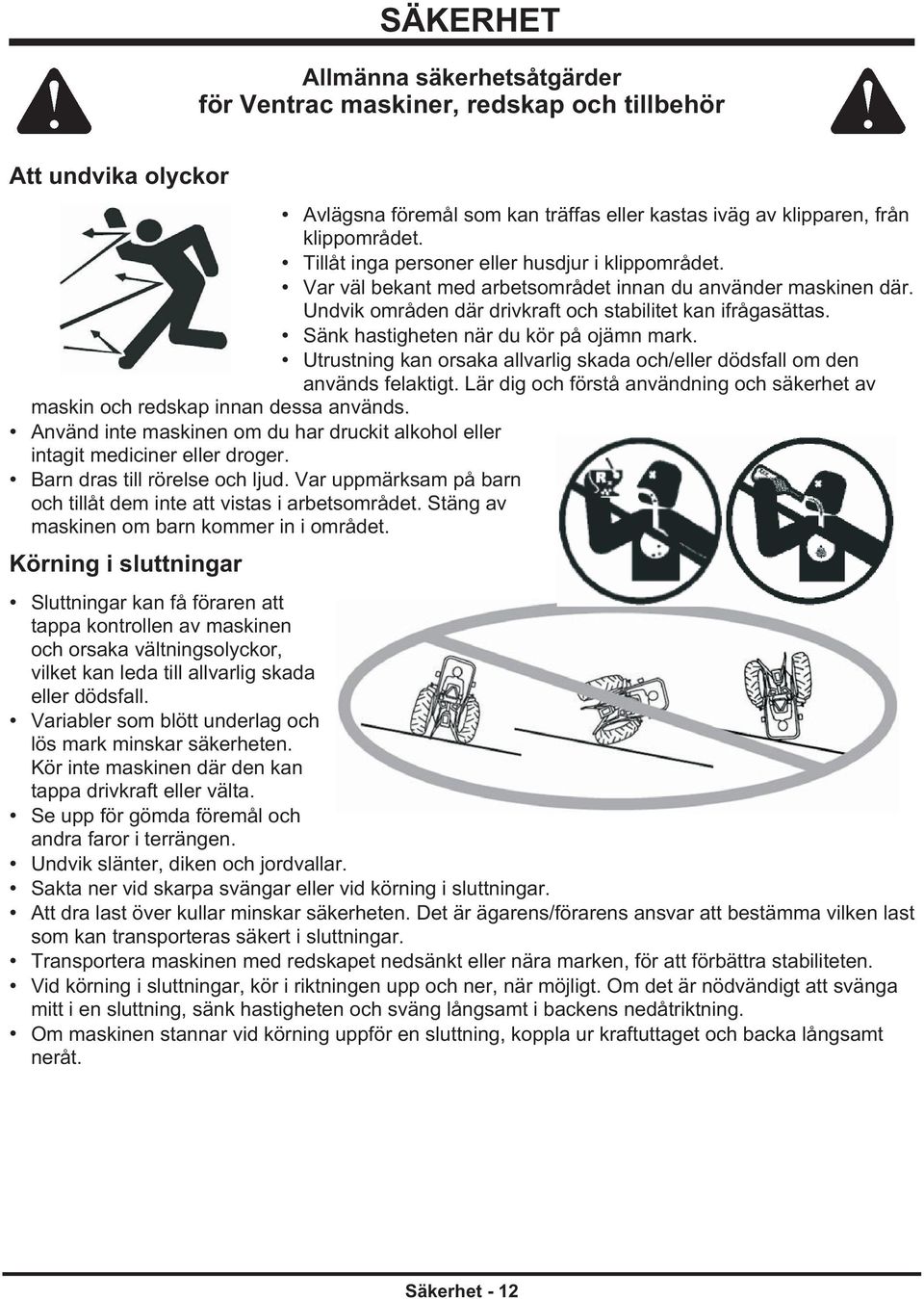

13 SÄKERHET Allmänna säkerhetsåtgärder för Ventrac maskiner, redskap och tillbehör Att undvika olyckor Avlägsna föremål som kan träffas eller kastas iväg av klipparen, från klippområdet. Tillåt inga personer eller husdjur i klippområdet. Var väl bekant med arbetsområdet innan du använder maskinen där. Undvik områden där drivkraft och stabilitet kan ifrågasättas. Sänk hastigheten när du kör på ojämn mark. Utrustning kan orsaka allvarlig skada och/eller dödsfall om den används felaktigt. Lär dig och förstå användning och säkerhet av maskin och redskap innan dessa används. Använd inte maskinen om du har druckit alkohol eller intagit mediciner eller droger. Barn dras till rörelse och ljud. Var uppmärksam på barn och tillåt dem inte att vistas i arbetsområdet. Stäng av maskinen om barn kommer in i området. Körning i sluttningar Sluttningar kan få föraren att tappa kontrollen av maskinen och orsaka vältningsolyckor, vilket kan leda till allvarlig skada eller dödsfall. Variabler som blött underlag och lös mark minskar säkerheten. Kör inte maskinen där den kan tappa drivkraft eller välta. Se upp för gömda föremål och andra faror i terrängen. Undvik slänter, diken och jordvallar. Sakta ner vid skarpa svängar eller vid körning i sluttningar. Att dra last över kullar minskar säkerheten. Det är ägarens/förarens ansvar att bestämma vilken last som kan transporteras säkert i sluttningar. Transportera maskinen med redskapet nedsänkt eller nära marken, för att förbättra stabiliteten. Vid körning i sluttningar, kör i riktningen upp och ner, när möjligt. Om det är nödvändigt att svänga mitt i en sluttning, sänk hastigheten och sväng långsamt i backens nedåtriktning. Om maskinen stannar vid körning uppför en sluttning, koppla ur kraftuttaget och backa långsamt neråt. Säkerhet - 12

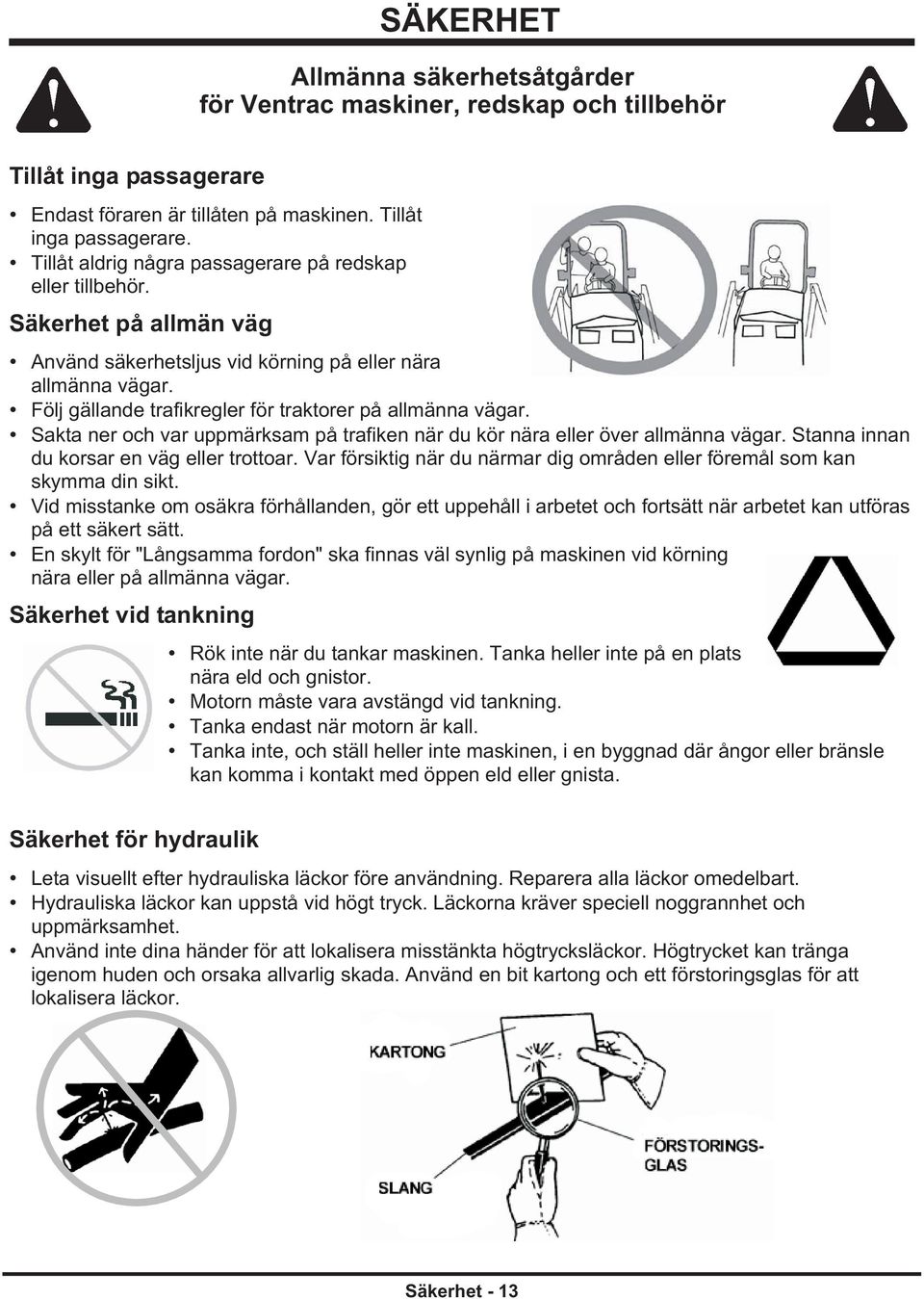

14 SÄKERHET Allmänna säkerhetsåtgårder för Ventrac maskiner, redskap och tillbehör Tillåt inga passagerare Endast föraren är tillåten på maskinen. Tillåt inga passagerare. Tillåt aldrig några passagerare på redskap eller tillbehör. Säkerhet på allmän väg Använd säkerhetsljus vid körning på eller nära allmänna vägar. Följ gällande trafikregler för traktorer på allmänna vägar. Sakta ner och var uppmärksam på trafiken när du kör nära eller över allmänna vägar. Stanna innan du korsar en väg eller trottoar. Var försiktig när du närmar dig områden eller föremål som kan skymma din sikt. Vid misstanke om osäkra förhållanden, gör ett uppehåll i arbetet och fortsätt när arbetet kan utföras på ett säkert sätt. En skylt för "Långsamma fordon" ska finnas väl synlig på maskinen vid körning nära eller på allmänna vägar. Säkerhet vid tankning Rök inte när du tankar maskinen. Tanka heller inte på en plats nära eld och gnistor. Motorn måste vara avstängd vid tankning. Tanka endast när motorn är kall. Tanka inte, och ställ heller inte maskinen, i en byggnad där ångor eller bränsle kan komma i kontakt med öppen eld eller gnista. Säkerhet för hydraulik Leta visuellt efter hydrauliska läckor före användning. Reparera alla läckor omedelbart. Hydrauliska läckor kan uppstå vid högt tryck. Läckorna kräver speciell noggrannhet och uppmärksamhet. Använd inte dina händer för att lokalisera misstänkta högtrycksläckor. Högtrycket kan tränga igenom huden och orsaka allvarlig skada. Använd en bit kartong och ett förstoringsglas för att lokalisera läckor. Säkerhet - 13

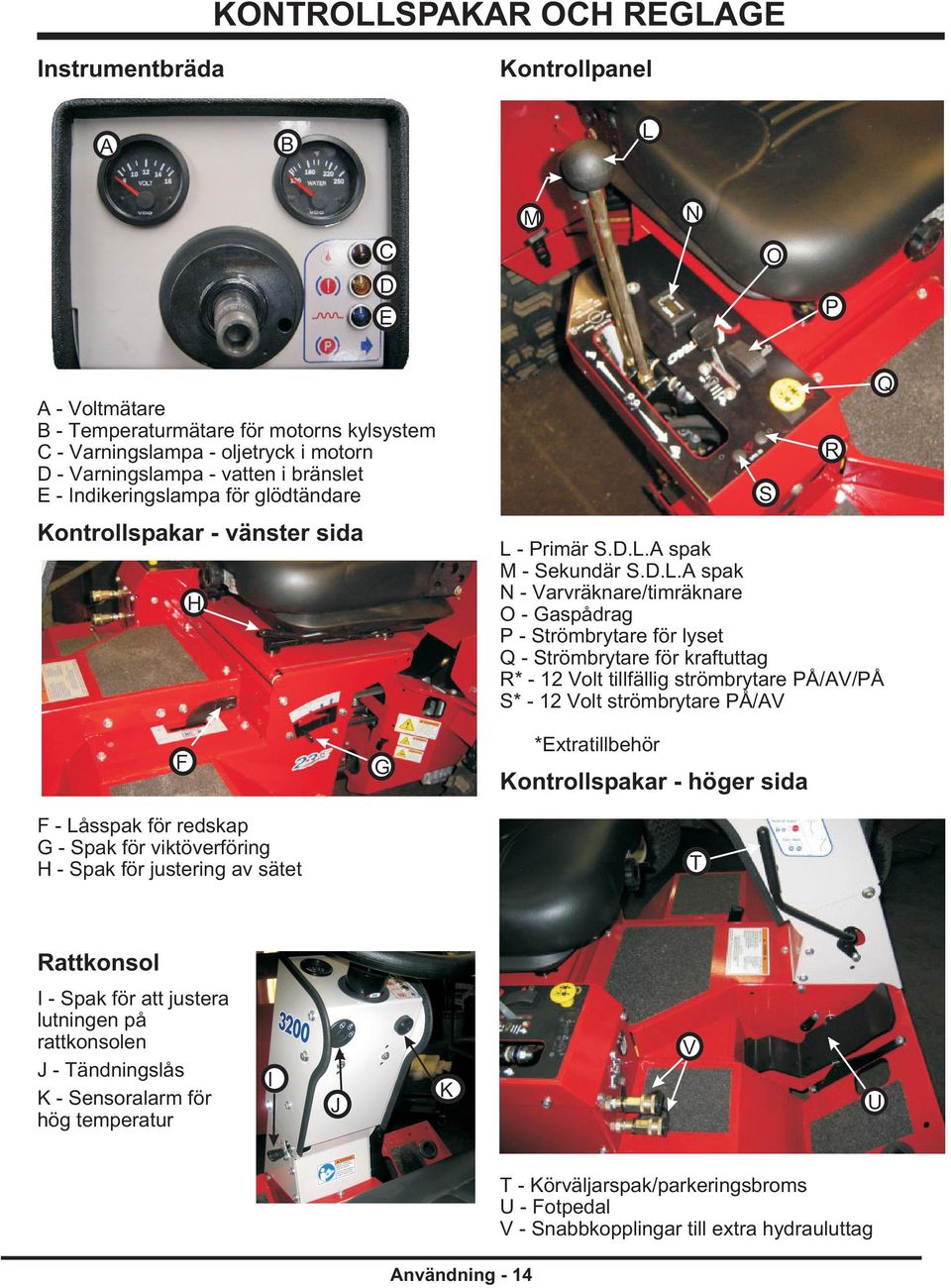

15 KONTROLLSPAKAR OCH REGLAGE Instrumentbräda Kontrollpanel A B L M N C D E O P A - Voltmätare B - Temperaturmätare för motorns kylsystem C - Varningslampa - oljetryck i motorn D - Varningslampa - vatten i bränslet E - Indikeringslampa för glödtändare Kontrollspakar - vänster sida H L - Primär S.D.L.A spak M - Sekundär S.D.L.A spak N - Varvräknare/timräknare O - Gaspådrag P - Strömbrytare för lyset Q - Strömbrytare för kraftuttag R* - 12 Volt tillfällig strömbrytare PÅ/AV/PÅ S* - 12 Volt strömbrytare PÅ/AV S R Q F - Låsspak för redskap G - Spak för viktöverföring H - Spak för justering av sätet F G *Extratillbehör Kontrollspakar - höger sida T Rattkonsol I - Spak för att justera lutningen på rattkonsolen J - Tändningslås K - Sensoralarm för hög temperatur I J K V U Användning - 14 T - Körväljarspak/parkeringsbroms U - Fotpedal V - Snabbkopplingar till extra hydrauluttag

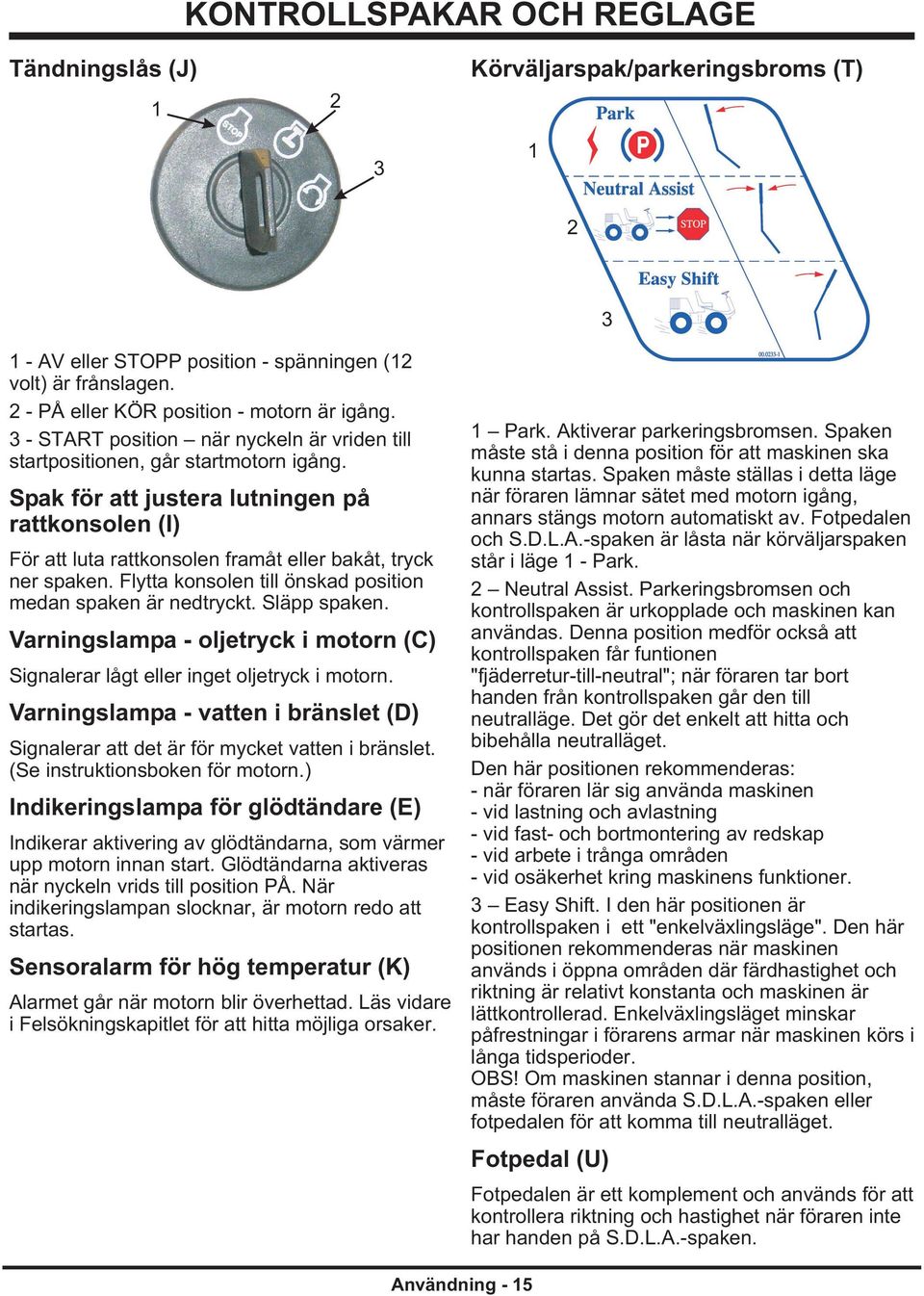

16 KONTROLLSPAKAR OCH REGLAGE Tändningslås (J) 1 2 Körväljarspak/parkeringsbroms (T) AV eller STOPP position - spänningen (12 volt) är frånslagen. 2 - PÅ eller KÖR position - motorn är igång. 3 - START position när nyckeln är vriden till startpositionen, går startmotorn igång. Spak för att justera lutningen på rattkonsolen (I) För att luta rattkonsolen framåt eller bakåt, tryck ner spaken. Flytta konsolen till önskad position medan spaken är nedtryckt. Släpp spaken. Varningslampa - oljetryck i motorn (C) Signalerar lågt eller inget oljetryck i motorn. Varningslampa - vatten i bränslet (D) Signalerar att det är för mycket vatten i bränslet. (Se instruktionsboken för motorn.) Indikeringslampa för glödtändare (E) Indikerar aktivering av glödtändarna, som värmer upp motorn innan start. Glödtändarna aktiveras när nyckeln vrids till position PÅ. När indikeringslampan slocknar, är motorn redo att startas. Sensoralarm för hög temperatur (K) Alarmet går när motorn blir överhettad. Läs vidare i Felsökningskapitlet för att hitta möjliga orsaker. 1 Park. Aktiverar parkeringsbromsen. Spaken måste stå i denna position för att maskinen ska kunna startas. Spaken måste ställas i detta läge när föraren lämnar sätet med motorn igång, annars stängs motorn automatiskt av. Fotpedalen och S.D.L.A.-spaken är låsta när körväljarspaken står i läge 1 - Park. 2 Neutral Assist. Parkeringsbromsen och kontrollspaken är urkopplade och maskinen kan användas. Denna position medför också att kontrollspaken får funtionen "fjäderretur-till-neutral"; när föraren tar bort handen från kontrollspaken går den till neutralläge. Det gör det enkelt att hitta och bibehålla neutralläget. Den här positionen rekommenderas: - när föraren lär sig använda maskinen - vid lastning och avlastning - vid fast- och bortmontering av redskap - vid arbete i trånga områden - vid osäkerhet kring maskinens funktioner. 3 Easy Shift. I den här positionen är kontrollspaken i ett "enkelväxlingsläge". Den här positionen rekommenderas när maskinen används i öppna områden där färdhastighet och riktning är relativt konstanta och maskinen är lättkontrollerad. Enkelväxlingsläget minskar påfrestningar i förarens armar när maskinen körs i långa tidsperioder. OBS! Om maskinen stannar i denna position, måste föraren använda S.D.L.A.-spaken eller fotpedalen för att komma till neutralläget. Fotpedal (U) Fotpedalen är ett komplement och används för att kontrollera riktning och hastighet när föraren inte har handen på S.D.L.A.-spaken. Användning - 15

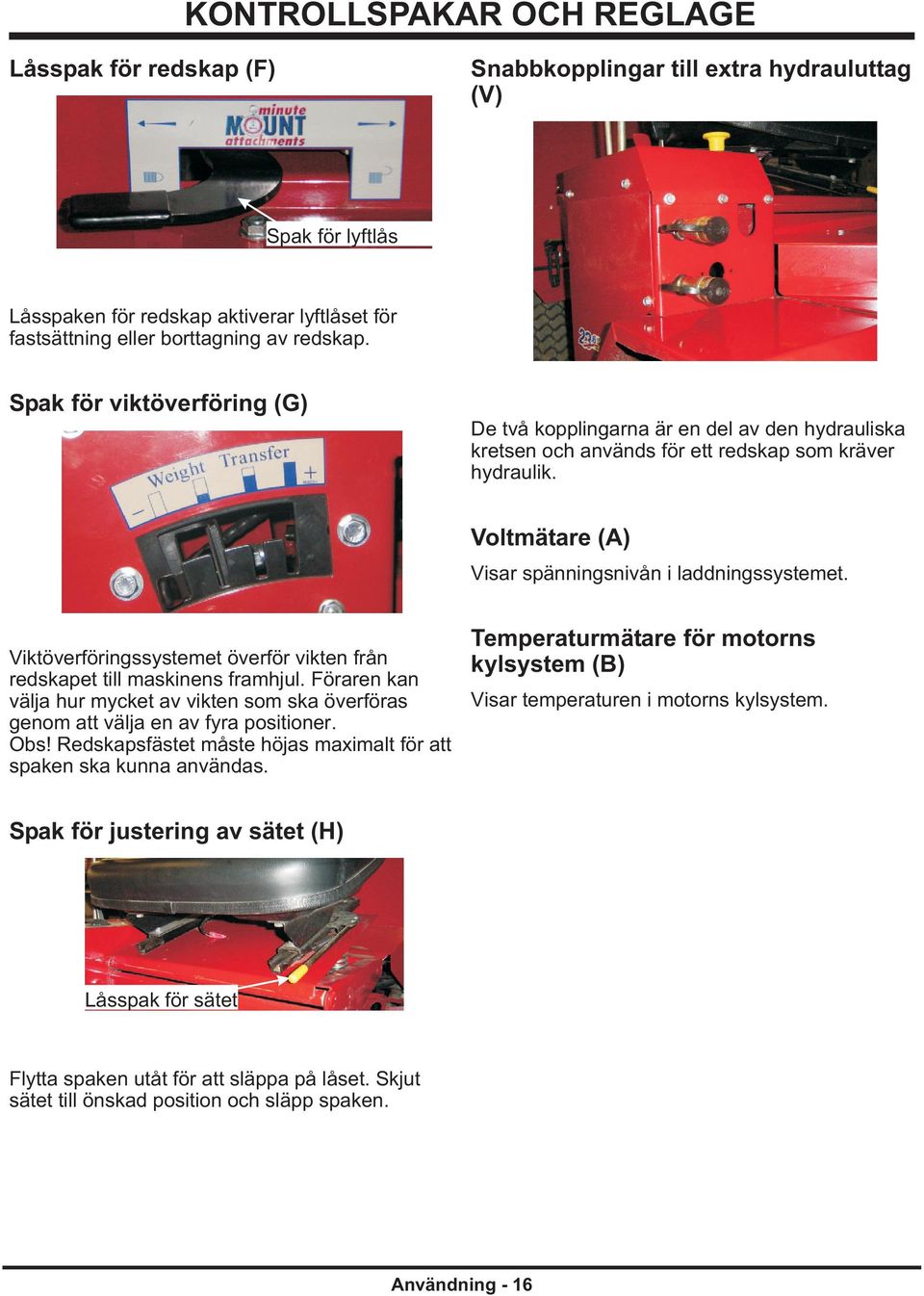

17 KONTROLLSPAKAR OCH REGLAGE Låsspak för redskap (F) Snabbkopplingar till extra hydrauluttag (V) Spak för lyftlås Låsspaken för redskap aktiverar lyftlåset för fastsättning eller borttagning av redskap. Spak för viktöverföring (G) De två kopplingarna är en del av den hydrauliska kretsen och används för ett redskap som kräver hydraulik. Voltmätare (A) Visar spänningsnivån i laddningssystemet. Viktöverföringssystemet överför vikten från redskapet till maskinens framhjul. Föraren kan välja hur mycket av vikten som ska överföras genom att välja en av fyra positioner. Obs! Redskapsfästet måste höjas maximalt för att spaken ska kunna användas. Temperaturmätare för motorns kylsystem (B) Visar temperaturen i motorns kylsystem. Spak för justering av sätet (H) Låsspak för sätet Flytta spaken utåt för att släppa på låset. Skjut sätet till önskad position och släpp spaken. Användning - 16

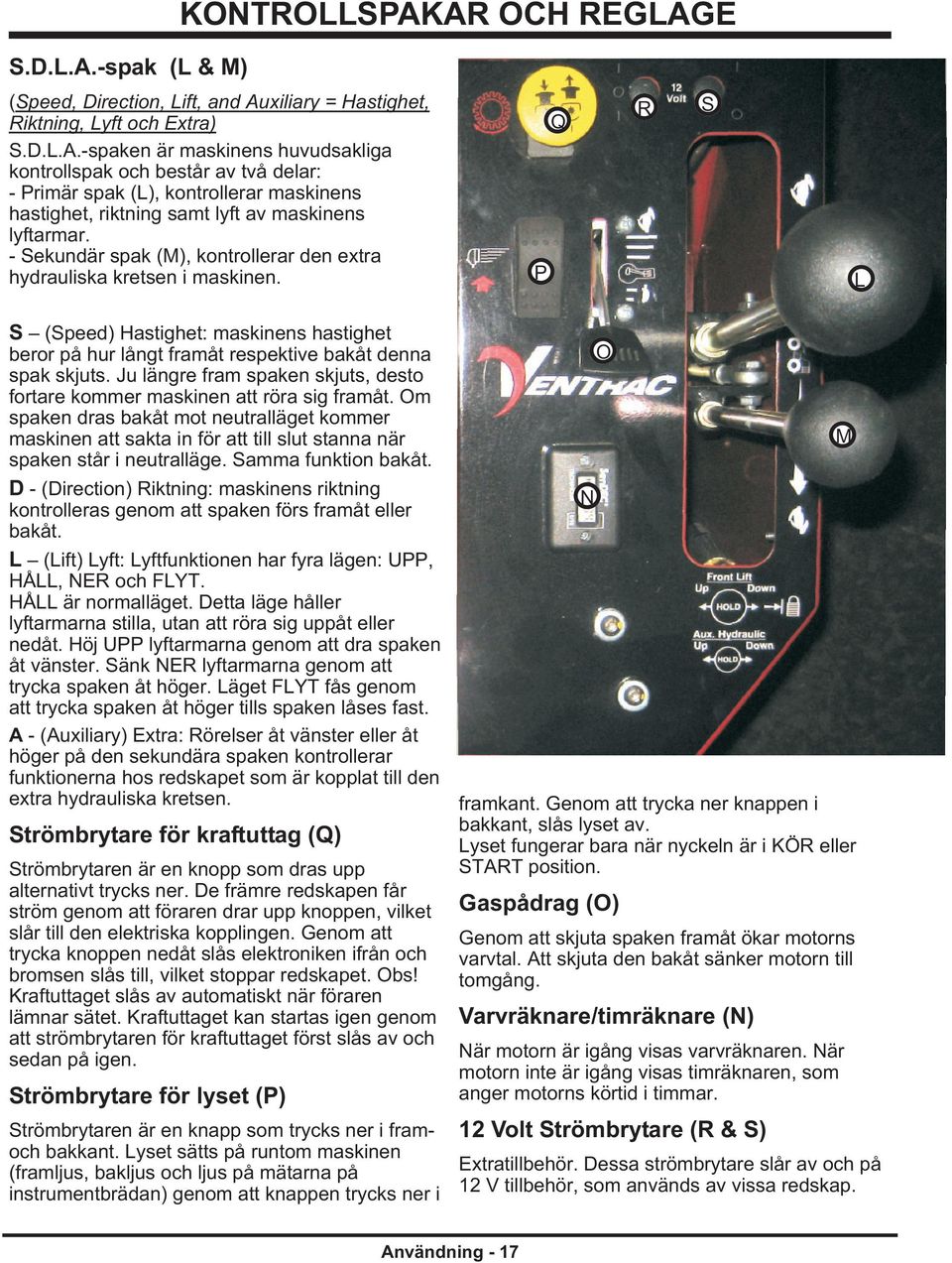

18 KONTROLLSPAKAR OCH REGLAGE S.D.L.A.-spak (L & M) (Speed, Direction, Lift, and Auxiliary = Hastighet, Riktning, Lyft och Extra) S.D.L.A.-spaken är maskinens huvudsakliga kontrollspak och består av två delar: - Primär spak (L), kontrollerar maskinens hastighet, riktning samt lyft av maskinens lyftarmar. - Sekundär spak (M), kontrollerar den extra hydrauliska kretsen i maskinen. P Q R S L S (Speed) Hastighet: maskinens hastighet beror på hur långt framåt respektive bakåt denna spak skjuts. Ju längre fram spaken skjuts, desto fortare kommer maskinen att röra sig framåt. Om spaken dras bakåt mot neutralläget kommer maskinen att sakta in för att till slut stanna när spaken står i neutralläge. Samma funktion bakåt. D - (Direction) Riktning: maskinens riktning kontrolleras genom att spaken förs framåt eller bakåt. L (Lift) Lyft: Lyftfunktionen har fyra lägen: UPP, HÅLL, NER och FLYT. HÅLL är normalläget. Detta läge håller lyftarmarna stilla, utan att röra sig uppåt eller nedåt. Höj UPP lyftarmarna genom att dra spaken åt vänster. Sänk NER lyftarmarna genom att trycka spaken åt höger. Läget FLYT fås genom att trycka spaken åt höger tills spaken låses fast. A - (Auxiliary) Extra: Rörelser åt vänster eller åt höger på den sekundära spaken kontrollerar funktionerna hos redskapet som är kopplat till den extra hydrauliska kretsen. Strömbrytare för kraftuttag (Q) Strömbrytaren är en knopp som dras upp alternativt trycks ner. De främre redskapen får ström genom att föraren drar upp knoppen, vilket slår till den elektriska kopplingen. Genom att trycka knoppen nedåt slås elektroniken ifrån och bromsen slås till, vilket stoppar redskapet. Obs! Kraftuttaget slås av automatiskt när föraren lämnar sätet. Kraftuttaget kan startas igen genom att strömbrytaren för kraftuttaget först slås av och sedan på igen. Strömbrytare för lyset (P) Strömbrytaren är en knapp som trycks ner i framoch bakkant. Lyset sätts på runtom maskinen (framljus, bakljus och ljus på mätarna på instrumentbrädan) genom att knappen trycks ner i N O framkant. Genom att trycka ner knappen i bakkant, slås lyset av. Lyset fungerar bara när nyckeln är i KÖR eller START position. Gaspådrag (O) Genom att skjuta spaken framåt ökar motorns varvtal. Att skjuta den bakåt sänker motorn till tomgång. Varvräknare/timräknare (N) När motorn är igång visas varvräknaren. När motorn inte är igång visas timräknaren, som anger motorns körtid i timmar. 12 Volt Strömbrytare (R & S) Extratillbehör. Dessa strömbrytare slår av och på 12 V tillbehör, som används av vissa redskap. M Användning - 17

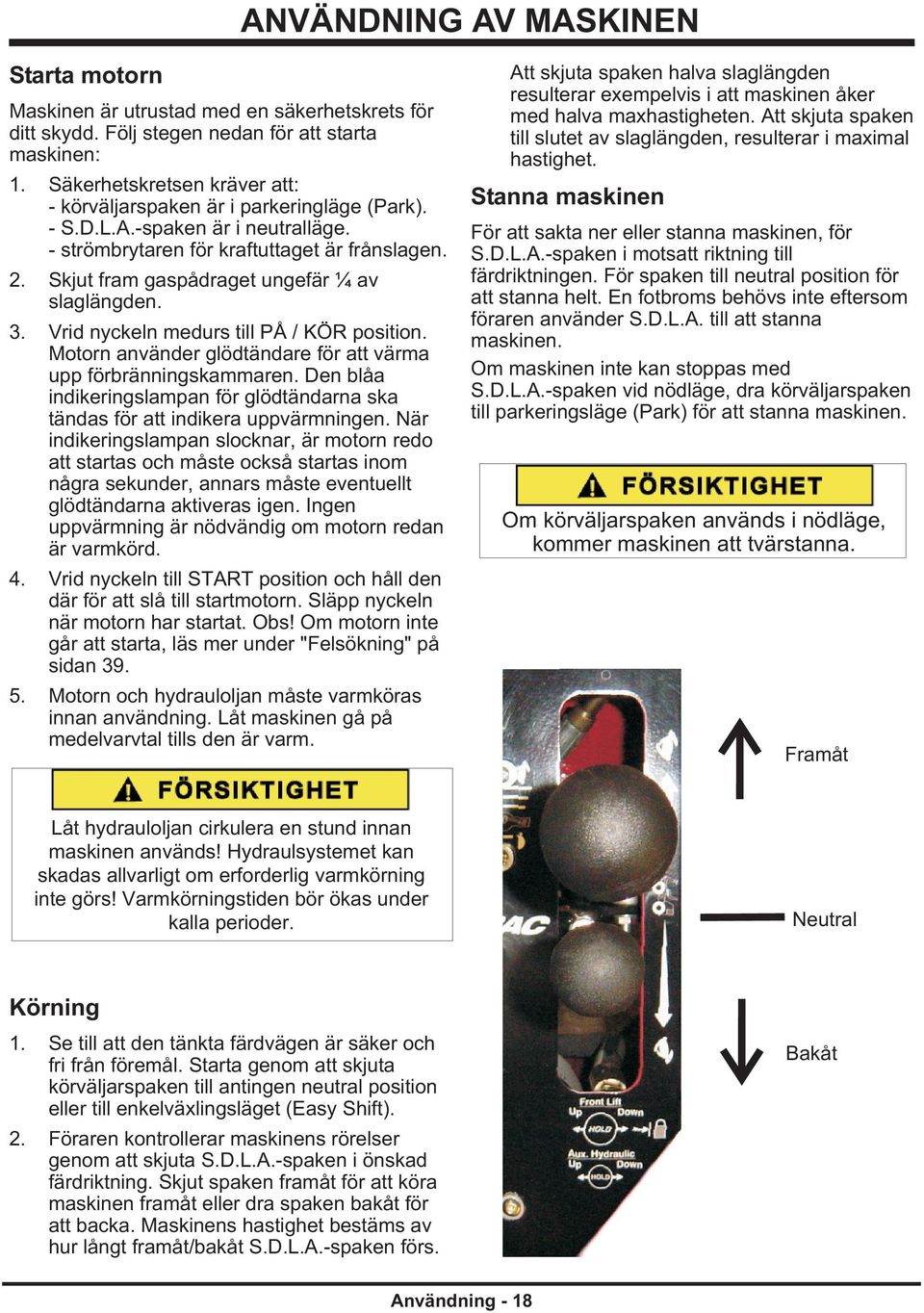

19 ANVÄNDNING AV MASKINEN Starta motorn Maskinen är utrustad med en säkerhetskrets för ditt skydd. Följ stegen nedan för att starta maskinen: 1. Säkerhetskretsen kräver att: - körväljarspaken är i parkeringläge (Park). - S.D.L.A.-spaken är i neutralläge. - strömbrytaren för kraftuttaget är frånslagen. 2. Skjut fram gaspådraget ungefär ¼ av slaglängden. 3. Vrid nyckeln medurs till PÅ / KÖR position. Motorn använder glödtändare för att värma upp förbränningskammaren. Den blåa indikeringslampan för glödtändarna ska tändas för att indikera uppvärmningen. När indikeringslampan slocknar, är motorn redo att startas och måste också startas inom några sekunder, annars måste eventuellt glödtändarna aktiveras igen. Ingen uppvärmning är nödvändig om motorn redan är varmkörd. 4. Vrid nyckeln till START position och håll den där för att slå till startmotorn. Släpp nyckeln när motorn har startat. Obs! Om motorn inte går att starta, läs mer under "Felsökning" på sidan Motorn och hydrauloljan måste varmköras innan användning. Låt maskinen gå på medelvarvtal tills den är varm. Att skjuta spaken halva slaglängden resulterar exempelvis i att maskinen åker med halva maxhastigheten. Att skjuta spaken till slutet av slaglängden, resulterar i maximal hastighet. Stanna maskinen För att sakta ner eller stanna maskinen, för S.D.L.A.-spaken i motsatt riktning till färdriktningen. För spaken till neutral position för att stanna helt. En fotbroms behövs inte eftersom föraren använder S.D.L.A. till att stanna maskinen. Om maskinen inte kan stoppas med S.D.L.A.-spaken vid nödläge, dra körväljarspaken till parkeringsläge (Park) för att stanna maskinen. Om körväljarspaken används i nödläge, kommer maskinen att tvärstanna. Framåt Låt hydrauloljan cirkulera en stund innan maskinen används! Hydraulsystemet kan skadas allvarligt om erforderlig varmkörning inte görs! Varmkörningstiden bör ökas under kalla perioder. Neutral Körning 1. Se till att den tänkta färdvägen är säker och fri från föremål. Starta genom att skjuta körväljarspaken till antingen neutral position eller till enkelväxlingsläget (Easy Shift). 2. Föraren kontrollerar maskinens rörelser genom att skjuta S.D.L.A.-spaken i önskad färdriktning. Skjut spaken framåt för att köra maskinen framåt eller dra spaken bakåt för att backa. Maskinens hastighet bestäms av hur långt framåt/bakåt S.D.L.A.-spaken förs. Bakåt Användning - 18

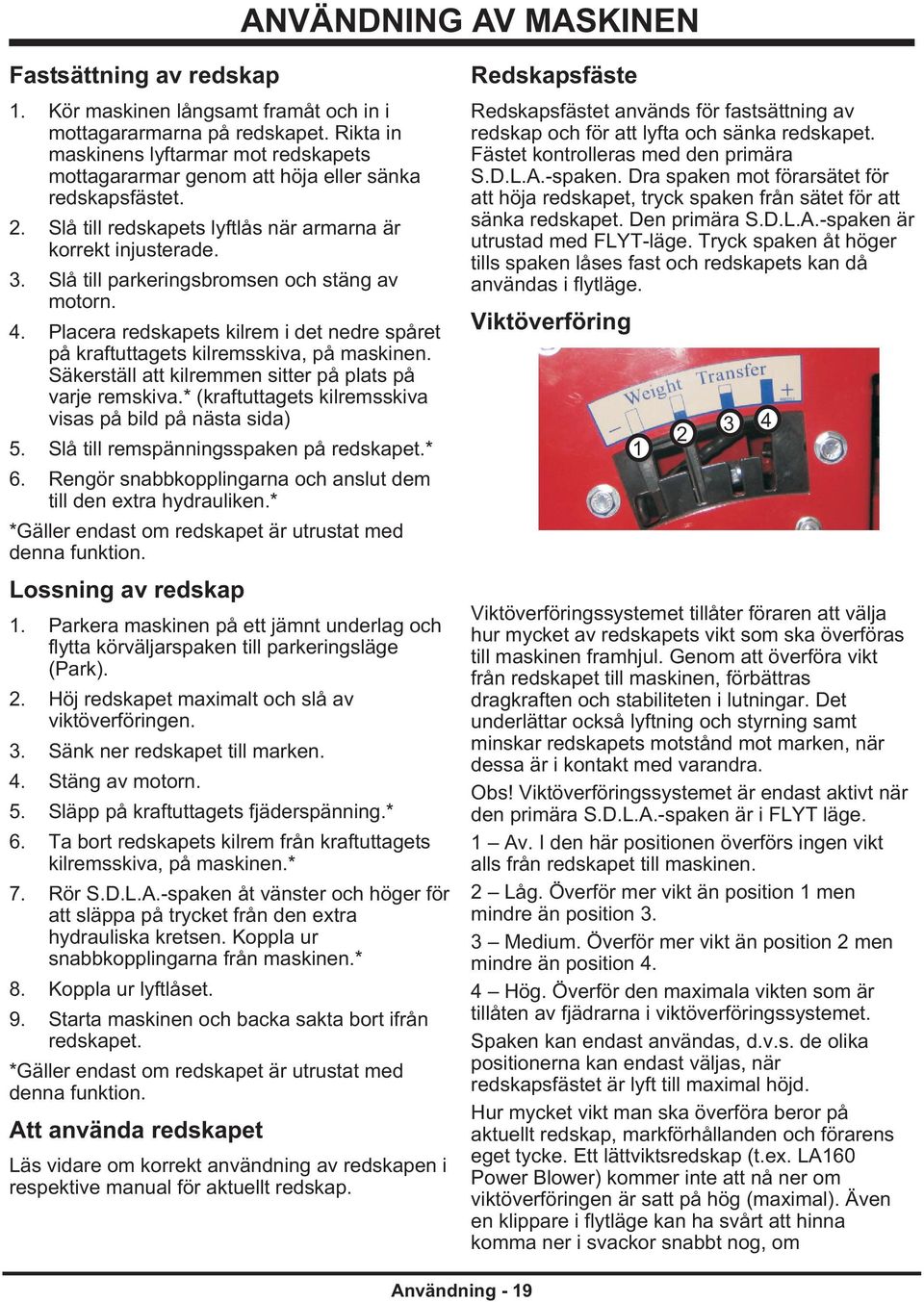

20 ANVÄNDNING AV MASKINEN Fastsättning av redskap 1. Kör maskinen långsamt framåt och in i mottagararmarna på redskapet. Rikta in maskinens lyftarmar mot redskapets mottagararmar genom att höja eller sänka redskapsfästet. 2. Slå till redskapets lyftlås när armarna är korrekt injusterade. 3. Slå till parkeringsbromsen och stäng av motorn. 4. Placera redskapets kilrem i det nedre spåret på kraftuttagets kilremsskiva, på maskinen. Säkerställ att kilremmen sitter på plats på varje remskiva.* (kraftuttagets kilremsskiva visas på bild på nästa sida) 5. Slå till remspänningsspaken på redskapet.* 6. Rengör snabbkopplingarna och anslut dem till den extra hydrauliken.* *Gäller endast om redskapet är utrustat med denna funktion. Lossning av redskap 1. Parkera maskinen på ett jämnt underlag och flytta körväljarspaken till parkeringsläge (Park). 2. Höj redskapet maximalt och slå av viktöverföringen. 3. Sänk ner redskapet till marken. 4. Stäng av motorn. 5. Släpp på kraftuttagets fjäderspänning.* 6. Ta bort redskapets kilrem från kraftuttagets kilremsskiva, på maskinen.* 7. Rör S.D.L.A.-spaken åt vänster och höger för att släppa på trycket från den extra hydrauliska kretsen. Koppla ur snabbkopplingarna från maskinen.* 8. Koppla ur lyftlåset. 9. Starta maskinen och backa sakta bort ifrån redskapet. *Gäller endast om redskapet är utrustat med denna funktion. Att använda redskapet Läs vidare om korrekt användning av redskapen i respektive manual för aktuellt redskap. Redskapsfäste Redskapsfästet används för fastsättning av redskap och för att lyfta och sänka redskapet. Fästet kontrolleras med den primära S.D.L.A.-spaken. Dra spaken mot förarsätet för att höja redskapet, tryck spaken från sätet för att sänka redskapet. Den primära S.D.L.A.-spaken är utrustad med FLYT-läge. Tryck spaken åt höger tills spaken låses fast och redskapets kan då användas i flytläge. Viktöverföring 1 2 Viktöverföringssystemet tillåter föraren att välja hur mycket av redskapets vikt som ska överföras till maskinen framhjul. Genom att överföra vikt från redskapet till maskinen, förbättras dragkraften och stabiliteten i lutningar. Det underlättar också lyftning och styrning samt minskar redskapets motstånd mot marken, när dessa är i kontakt med varandra. Obs! Viktöverföringssystemet är endast aktivt när den primära S.D.L.A.-spaken är i FLYT läge. 1 Av. I den här positionen överförs ingen vikt alls från redskapet till maskinen. 2 Låg. Överför mer vikt än position 1 men mindre än position 3. 3 Medium. Överför mer vikt än position 2 men mindre än position 4. 4 Hög. Överför den maximala vikten som är tillåten av fjädrarna i viktöverföringssystemet. Spaken kan endast användas, d.v.s. de olika positionerna kan endast väljas, när redskapsfästet är lyft till maximal höjd. Hur mycket vikt man ska överföra beror på aktuellt redskap, markförhållanden och förarens eget tycke. Ett lättviktsredskap (t.ex. LA160 Power Blower) kommer inte att nå ner om viktöverföringen är satt på hög (maximal). Även en klippare i flytläge kan ha svårt att hinna komma ner i svackor snabbt nog, om 3 4 Användning - 19

21 ANVÄNDNING AV MASKINEN viktöverföringen är maximal. Antingen måste viktöverföringen minskas eller hastigheten sänkas. Drivrem till kraftuttag Kilremsskiva Om redskapet kräver en drivrem, släpp då på spänningen i redskapets drivrem och lägg remmen runt den nedre remskivan såsom bilden ovan visar. När redskapets drivrem är korrekt placerad, spänn den. Koppla in kraftuttaget genom att dra upp strömbrytarens knopp på kontrollpanelen. Obs! Kraftuttaget kommer inte att kopplas in om inte föraren sitter på sätet. Främre extrakopplingar Om redskapet kräver extra hydraulik, anslut redskapets slangar till de extra kopplingarna frampå maskinen. Anslut genom att dra bak hylsan på kopplingen, sätt in änden av redskapets slang in i kopplingen och släpp sedan hylsan för att låsa fast slangen. Om hylsan inte går fram av sig själv, dra den fram manuellt. Hydrauliken styrs med den sekundära S.D.L.A.-spaken. Valet av vilka kopplingar som har använts till vilka slangar påverkar användningen av spaken, d.v.s. åt vilket håll spaken ska manövreras för att styra redskapet. Om manövreringen inte motsvarar önskad funktion hos redskapet, växla då slangarnas placering i kopplingarna. Extra ventiler kontrolleras genom att den sekundära S.D.L.A.- spaken skjuts åt höger eller vänster. Obs! Eventuellt tryck som byggs upp i redskapets slangar och i maskinens kopplingar kan göra det svårare att ansluta slangarna. Om detta inträffar, prova att göra en eller båda av följande åtgärder: 1) För att släppa på trycket i maskinens kopplingar och hydraulkrets, stäng av motorn och flytta den sekundära S.D.L.A. spaken åt höger och vänster. 2) För att släppa på trycket i redskapets slang, lossa änden på en av slangarna och återanslut när trycket är släppt. Extra utgång för 12 Volt (extrautrustning) Vissa redskap kräver en extra utgång för 12 Volt. Anslut redskapets 12 V strömkabel till 12 V kontakten som finns framför kontrollpanelen. Två strömbrytare används för att kontrollera funktionerna i 12 V satsen: - En tillfällig PÅ/AV/PÅ brytare; används för att kontrollera funktioner som bara används korta stunder åt gången. - En PÅ/AV brytare; används för att aktivera utrustning eller för att välja olika funktioner. Satsen för extra 12 V kan beställas med ordernummer Smuts och annat skräp i hydrauliksystemet kan orsaka maskinskada. Torka rent kopplingsdelarna innan anslutning. Använd gummipluggar som skydd i kopplingarna när de inte används. Användning - 20

22 ANVÄNDNING AV MASKINEN Körning i sluttningar Körning i sluttningar minskar maskinens stabilitet och ökar risken för oväntade svårigheter. Bara erfarna förare bör använda maskinen på sluttande mark och extra försiktighet bör iakttas. *Undvik ojämn, mjuk eller våt terräng. *Håll undan för slänter, hål, diken, stenar eller föremål som kan förorsaka en plötslig och/eller oväntad kraft på maskinen. *Starta, stoppa och sväng mjukt och försiktigt. *Maximal lutningsgrad vid körning är 20/25 grader, som visas i figurerna nedanför. *Undvik svängar i lutning, men om nödvändigt; sväng nedåt om möjligt och minska styrutslagen. Att inte följa ovan nämnda råd eller att inte använda sunt förnuft vid körning i sluttningar, kan resultera i skada eller dödsfall! Kör alltid med högsta varsamhet i sluttningar. 20 grader max 3. Redskap kan påverka maskinens stabilitet. Varje redskap påverkar maskinen olika. 4. Överför mer vikt från redskapet till maskinen, vid körning i sluttningar. Läs mer under Viktöverföring på sidan Vältningsskydd och säkerhetsbälte rekommenderas vid körning i sluttningar. 6. Kör alltid försiktigt och kompromissa aldrig med säkerheten! Bogsera eller skjuta på maskinen 1. Maskinen kan bogseras långsamt korta distanser och på plan mark. Vid bogsering måste båda drivaxlarna frikopplas. Drivaxlarna är försedda med en varsin spak för att frikoppla hydraulpumparna. Spakarna är placerade i de centrala delarna av maskinen, se figurerna nedanför. Dra ut spakarna en liten bit och säkra dem i en skåra. När bogseringen är genomförd måste alltid båda spakarna lossas igen! Om en eller båda spakarna inte skulle frigöras skapas en potentiell fara för ofrivillig frihjulning. Parkeringsbromsen fungerar även om maskinen är i frihjulsläge, men den måste kopplas ur för att maskinen ska kunna bogseras. Obs! Det är inte säkert att styrningen fungerar under bogsering! Läs och förstå informationen ovanför innan bogsering! Maskinen kan skadas om bogsering inte genomförs korrekt! 25 grader max 1. Tanka tillräckligt med bränsle för att försäkra dig om kontinuerlig körning. 2. Avsluta körningen om maskinens stabilitet kan ifrågasättas eller om föraren känner sig osäker på att kunna fortsätta på ett säkert sätt. Vänster sida frikoppling av drivaxel Höger sida frikoppling av drivaxel Användning - 21

23 SERVICE - SMÖRJNING Smörjning är nödvändigt på de platser som visas på denna sida. För serviceintervall, se underhållsschemat. Använd endast en pumptryckning av fett vid smörjning av lager och vid centrala delar. Sprayburk Silikonspray S Fett Cylindrar för främre lyft och styrning Anslutningslänk (fram) S.D.L.A.-lager och cylinder för bakre lyft Anslutningslänk (bak) Cylinder för bakre styrning Skena för sätet S Service - 22 S

24 SERVICE - MOTOR Kontrollera motorns varvtal Kontrollera motorns varvtal när motorn är varmkörd och obelastad. Observera varvmätaren Tomgångsvarv (obelastat) /-50 Fullgasvarv (obelastat) /-50 Om motorns varvtal är felaktigt, kontakta din lokala Ventrac-återförsäljare. Kontrollera oljenivån i motorn OBSERVERA: Undvik skada på din motor. Att inte kontrollera oljenivån regelbundet kan resultera i att motorn körs med fel oljenivå vilket kan skada motorn allvarligt! Kontrollera oljenivån innan körning, när motorn är kall och avstängd. Maskinen ska stå vågrätt på ett jämnt underlag vid kontroll. Oljenivån ska vara mellan märkerna FULL och ADD. Stäng av motorn innan påfyllning av olja. 1. Parkera maskinen på ett jämnt underlag. 2. Stäng av motorn och slå till parkeringsbromsen. 3. Ta bort startnyckeln från tändningslåset. 4. Öppna motorhuven för att komma åt motorutrymmet. 5. Ta upp oljestickan (A) som finns baktill på vänster sida om motorn. Torka av stickan med en ren trasa. 6. Sätt tillbaka stickan i motorn och ta upp igen. 7. Kontrollera oljenivån. Nivån ska vara mellan märkena "Add" (A) och "Full" (B) på stickan. OBS! Om nivån är för låg, fyll på i små mängder för att inte komma över märke (B), "Full", på stickan. Om nivån går över märket (B) måste olja tömmas ur för att nivån ska sänkas. A 8. Sätt tillbaka stickan. 9. Stäng motorhuven. Byte av motorolja och filter Miljöfara! Olja är farligt för miljön. Deponera oljan i en miljöstation. 1. Kör motorn 5 minuter för att värma upp oljan. 2. Parkera maskinen på ett jämnt underlag. 3. Stäng av motorn och slå till parkeringsbromsen. 4. Ta bort startnyckeln från tändningslåset. 5. Öppna motorhuven för att komma åt oljan och oljefiltret. 6. Placera ett dräneringskärl under urtappningshålet för oljan, bakpå chassit. B A Service - 23

25 SERVICE - MOTOR 7. Ta bort urtappningspluggen (A) bakpå chassit, under motorn. 18. Ta bort startnyckeln från tändningslåset. 19. Kontrollera oljan efter att motorn har kallnat i ca. 2 minuter. 20. Se avsnitt "Kontrollera oljenivån i motorn" på sidan 23. Rengöring av luftintagssystemet A 8. Ta bort oljefiltret (B) som finns baktill, på vänster sida om motorn. Vrid filtret moturs för att lossa och ta bort det. B Undvik personskada! Bär skyddsglasögon vid rengöring med tryckluft och vatten. OBS! Undvik motorskada! Luftintagsnäten måste vara rena för att förhindra överhettning av motorn och för att uppnå tillräckligt luftflöde. 1. Parkera maskinen på ett jämnt underlag. 2. Stäng av motorn och slå till parkeringsbromsen. 3. Ta bort startnyckeln från tändningslåset. 4. Låt motorn bli kall. 5. Öppna motorhuven för att komma åt motorutrymmet. 6. Ta bort all smuts från de yttre näten (A) runt huven, med en borste, tryckluft eller vatten. OBS! Blås eller spruta alltid inifrån och ut! 9. Torka rent monteringsytan för filtret med en ren trasa. 10. Lägg en tunn hinna med ren motorolja på filtrets packning. 11. Sätt i ett nytt filter. OBS! Vrid filtret medurs tills packningen får kontakt med monteringsytan. Dra sedan åt med 1/2-3/4 varv. 12. Sätt i pluggen i urtappningshålet. Dra INTE åt för mycket! 13. Ta bort påfyllningspluggen. 14. Fyll på olja i motorn. (Oljetyp och oljemängd finns specificerad i motorns instruktionsbok.) 15. Sätt i påfyllningspluggen. 16. Starta motorn och låt gå på långsam tomgång i ca. 2 minuter. 17. Stäng av motorn. OBS! Undvik skada på kylaren! Var försiktig om kylaren rengörs med högtryckstvätt! A Service - 24

26 Underhåll av luftfiltersystemet SERVICE - MOTOR OBS! Undvik motorskada! Luftfiltret i motorn är nödvändigt vid användning av maskinen. Att inte underhålla luftreningen regelbundet kan resultera i allvarlig motorskada. Kontrollera luftreningen dagligen om maskinen körs i extrem hetta, dammig miljö eller under andra, liknande, svåra förhållanden. Kör aldrig motorn utan att luftfilterdelarna är på plats. Försök inte rengöra pappersfilter på något sätt. UNDVIK MOTORSKADA! När luftfilterhuset tas bort, skapas en öppning rakt in till de inre delarna av motorn. Iakttag därför största försiktighet vid byte av filterhuset. Säkerställ att ingenting ramlar in i behållaren! Ha det nya filterhuset till hands, så det kan sättas in direkt efter att det gamla är borttaget! Byte av luftfilterhuset 1. Parkera maskinen på ett jämnt underlag. 2. Stäng av motorn och slå till parkeringsbromsen. 3. Ta bort startnyckeln från tändningslåset. 4. Låt motorn bli kall. 5. Öppna motorhuven för att komma åt motorutrymmet. 6. Släpp båda fjäderhakarna (A) på behållaren och kroka av hakarna från behållarens hölje. C B UNDVIK PERSONSKADA! Om maskinen precis har körts, är kylaren het och kan bränna huden! Uppbyggt tryck inne i kylaren kan orsaka ett explosionsartat utsläpp av kylarvätska om kylarlocket tas bort: Stäng av motorn och låt den kallna. Ta inte bort locket om inte både kylaren och motorn är kalla nog att vidröra med bara händer. Lossa locket långsamt till det första stoppet för att släppa ut allt tryck innan locket tas bort helt. Bär skyddsglasögon och skyddskläder vid öppnande av kylarlocket, för att skydda ögon och hud mot trycket i kylaren. 7. Ta bort luftfiltrets lock (B). 8. Ta bort och kasta filterhuset (C) 9. Sätt dit det nya filterhuset. 10. Sätt dit behållarens lock, säkerställ att ordet "TOP" är uppåt. 11. Stäng motorhuven. A OBS! Undvik motorskada! Användning av felaktig kylarvätska och/eller felaktig blandning kan orsaka motorskada. Specifikation finns i motorns instruktionsbok. Använd inte motorn utan kylarvätska. Använd inte vanligt vatten. Häll inte i kylarvätska i kylaren när motorn är varm. För att förhindra överhettning av motorn, använd inte mer än 50% kylarvätska i kylsystemet. Service - 25

27 SERVICE - MOTOR Underhåll av kylsystemet Kontroll av kylarvätskenivån 1. Parkera maskinen på ett jämnt underlag. 2. Stäng av motorn och slå till parkeringsbromsen. 3. Ta bort startnyckeln från tändningslåset. 4. Låt motorn bli kall. 5. Öppna motorhuven för att komma åt kylaren. 8. Om expansionskärlet är tomt, öppna kylarlocket (A) långsamt till det första stoppet för att släppa på allt tryck. Tryck lätt ner locket och fortsätt vrida moturs för att ta bort locket från kylaren. Kontrollera att kylarvätskan når upp till botten av behållarens hals. 9. Om vätskenivån är för låg, fyll på. 10. Sätt tillbaka kylarlocket. 11. Inspektera kylarens slangar och klämmor. Byt ut dem vid upptäckt skada. 12. Stäng motorhuven. C B Miljöfara! Kylarvätska är skadligt för miljön. Deponera kylarvätskan i lämplig behållare och på en återvinningsstation. 6. Kontrollera nivån i expansionskärlet. OBS! När systemet är kallt ska nivån vara mellan märkena Low (B) och Full (C) på kärlet. 7. Fyll på kylarvätska om nivån är för låg. Undvik personskada! Skydda ögon och händer med lämplig skyddsutrustning mot trycket i kylaren, vid öppnande av kylarlocket. Undvik personskada! Bär skyddsglasögon vid rengöring med tryckluft och vatten. OBS! Undvik motorskada! Om motorn inte är tillräckligt kall, kan den skadas när kallt vatten kommer i kontakt med den varma motorn. Håll tryckluft och vatten minst 15 cm ifrån fläktarna på kylaren vid rengöring. Spruta bara från fläktsidan! A Service - 26

28 SERVICE - MOTOR Rengöring av kylare och nät 1. Parkera maskinen på ett jämnt underlag. 2. Stäng av motorn och slå till parkeringsbromsen. 3. Ta bort startnyckeln från tändningslåset. 4. Öppna motorhuven får att komma åt kylarnätet. Ta bort nätet. 5. Ta bort skräp från nätet med en borste, tryckluft eller vatten. 6. Ta bort smuts och skräp från kylaren med tryckluft eller vatten. Spruta bara från kylarens fläktsida. 7. Kontrollera att kylarens flänsar oskadda. 8. Sätt tillbaka kylarnätet. 9. Stäng motorhuven. Undvik personskada! Skydda ögon och händer mot trycket i kylaren, vid öppnande av kylarlocket. Tömning av kylsystemet 1. Parkera maskinen på ett jämnt underlag. 2. Stäng av motorn och slå till parkeringsbromsen. 3. Ta bort startnyckeln från tändningslåset. 4. Låt motorn svalna. 5. Öppna motorhuven för att komma åt kylaren. 6. Öppna kylarlocket sakta till det första stoppet för att släppa ut trycket. OBS! Undvik motorskada! Skölj inte kylsystemet när motorn är varm. Kör inte motorn utan kylarvätska. 7. Öppna urtappningshålet för kylaren, placerad i kylarens nedre, bakre hörn (inte illustrerad). Tappa ur kylarvätskan i en behållare. 8. Stäng urtappningshålet efter att kylaren är tömd på vätska. 9. Skölj kylsystemet. Sköljning av kylsystemet 1. Parkera maskinen på ett jämnt underlag. 2. Stäng av motorn och slå till parkeringsbromsen. 3. Ta bort startnyckeln från tändningslåset. 4. Töm systemet. Häll i en flaska med kylarsköljmedel, fyll på med rent vatten och följ instruktionerna på flaskan. 5. Sätt på kylarlocket. 6. Starta motorn och kör tills den når arbetstemperatur F (71-82 C). 7. Stäng av motorn. 8. Ta bort startnyckeln från tändningslåset. 9. Öppna ventilen för kylarurtappning och tappa ur kylsystemet omedelbart, innan rost och smuts sätter sig. 10. Låt motorn svalna. 11. Fyll kylaren med rent vatten och låt det skölja tills vattnet som kommer ut är rent. 12. När kylaren är tömd på vatten, stäng ventilen för urtappning och fyll på med riktig kylarvätska. Kylarvätskan är specificerad i motorns instruktionsbok. UNDVIK PERSONSKADA! Om maskinen precis har körts, är kylaren het och kan bränna huden! Uppbyggt tryck inne i kylaren kan orsaka ett explosionsartat utsläpp av kylarvätska om kylarlocket tas bort. OBS! Undvik skada på kylaren! Felblandad kylarvätska kan orsaka skada på kylaren. Använd inte ren kylarvätska eller mer än 50% kylarvätska i kylsystemet. Blanda inte i någon typ av tillsats i kylsystemet. NOTERA: Vissa geografiska områden kan kräva skydd för lägre temperaturer. Läs etiketten på flaskan med kylarvätskan eller konsultera din lokala Ventrac-återförsäljare för korrekt information för ditt område. Service - 27

29 SERVICE - MOTOR Underhåll av bränslefiltret Undvik personskada och/eller dödsfall orsakad av ångor, brand eller explosion vid arbete nära bränslerelaterade delar: Rök inte i närheten av maskinen. Håll maskinen ifrån lågor eller gnistor. Arbeta i välventilerade utrymmen. Torka upp spilld bränsle omedelbart. Undvik personskada! Skydda ögon och händer vid arbete med bränslesystemet. Töm bränslet till en godkänd icke-metallisk behållare. Låt maskinen svalna innan service. Koppla bort minuskabeln från batteriet innan arbete utförs på bränslesystemet. 4. Låt motorn svalna. 5. Öppna motorhuven för att komma åt generatorn. 6. Kontrollera remmens skick. Leta efter slitage, sprickor och skador. 7. Kontrollera spänningen. Tryck på remmen mellan generatorn och vattenpumpen. Remmen borde svikta 9,5-13 mm. Justera remmen om den är för spänd eller för lös. Justera generatorremmens spänning 1. Lossa på justeringsbulten (A). 2. Lossa generatorns nedre fästbult (B). 3. Tryck generatorhuset framåt. 4. Dra åt justeringsbulten (A). 5. Dra åt generatorns nedre fästbult (B). A Vatten i bränslet Den här maskinen är utrustad med en separator som separerar vatten och bränsle. När varningslampan på instrumentbrädan börjar lysa, indikerar den att separatorn har vatten i filtret. När varningslampan lyser, måste vattnet tas bort från bränslefiltret. Hur man gör detta står beskrivet i serviceinstruktionerna i motorns instruktionsbok. Byte av bränslefilter Hur man byter bränslefiltret står beskrivet i motorns instruktionsbok. Bränslefiltret sitter på höger sida, baktill i maskinen. Kontroll av generatorrem 1. Parkera maskinen på ett jämnt underlag. 2. Stäng av motorn och slå till parkeringsbromsen. 3. Ta bort startnyckeln från tändningslåset. B Undvik personskada! Fingrar eller lösa klädesplagg kan fastna i roterande delar. Stanna motorn, ta bort nyckeln och vänta på att alla rörliga delar stannar innan arbete utförs på maskinen. 6. Kontrollera spänningen. Tryck på remmen mellan generatorn och vattenpumpen. Remmen borde svikta 9,5-13 mm. Justera remmen igen, om nödvändigt. Service - 28

30 SERVICE - ELEKTRONIKSYSTEM Säkert underhåll av batteriet B A C C Undvik personskada! Elektrolyten i batteriet innehåller svavelsyra. Det är giftigt och kan orsaka allvarliga frätskador: Bär skydd för ögonen och använd handskar. Skydda huden. Om du sväljer elektrolyt, uppsök akut läkarvård omedelbart! Om du får elektrolyt i ögonen, skölj omedelbart med vatten i minuter och uppsök läkare! Om du får elektrolyt på huden, skölj omedelbart med vatten och uppsök läkarvård vid behov. Det skapas lättantändlig och explosiv gas i batteriet, vilket kan få batteriet att explodera. Rök inte i närheten av batteriet. Bär skydd för ögonen och använd handskar. Metall får inte ha direktkontakt med batteripolerna. Vid urkoppling: ta bort minuskabeln först. Vid inkoppling: sätt i minuskabeln sist. Ta ur och montera batteri Ta ur batteriet: 1. Parkera maskinen på ett jämnt underlag. 2. Stäng av motorn och slå till parkeringsbromsen. 3. Ta bort startnyckeln från tändningslåset. 4. Öppna motorhuven. 5. Koppla ur minuskabeln från batteriet (A). 6. Koppla ur pluskabeln från batteriet (B). 7. Lossa de två fästena (C) och ta bort batteriklämman. 8. Ta ur batteriet. Montera batteriet: 1. Lyft i batteriet i batteriutrymmet. 2. Anslut först pluskabeln till den positiva batteripolen, sedan minuskabeln till den negativa batteripolen. 3. Smörj polerna med fett som inte leder elektricitet, för att förhindra korrosion. 4. Skjut locken över batterikontakterna. 5. Sätt tillbaka batteriklämman och dra åt fästena. Dra inte åt för mycket. 6. Stäng motorhuven. Rengöring av batteri och poler 1. Parkera maskinen på ett jämnt underlag. 2. Stäng av motorn och slå till parkeringsbromsen. 3. Ta bort startnyckeln från tändningslåset. 4. Koppla ur och ta bort batteriet. 5. Lös upp fyra matskedar bikarbonat i 3,8 liter vatten. Tvätta batteriet med lösningen. Akta så att inte lösningen kommer in i battericellen. 6. Skölj av batteriet med vanligt vatten och torka. 7. Rengör polerna och batterikabeln med en ståltrådsborste tills de är blanka. 8. Smörj polerna med fett som inte leder elektricitet, för att förhindra korrosion. Service - 29
