1 Rapport Miljöteknisk undersökning av mark och grundvatten Järnhättan 5, Borås Beställare: Järnhättan 5 AB Upprättad av: Kvalitetsgranskad av: Viktoria Lundborg Projektnr: 18033

2 Innehåll 1 Bakgrund och syfte Områdesbeskrivning Allmänt Geologi och hydrogeologi Känslighet och skyddsvärde Tidigare utförda undersökningar Risk för föroreningar Genomförande Provtagningsstrategi Fältarbete Fält- och laboratorieanalyser Riktvärden och bedömningsgrunder Resultat Fältobservationer och fältanalyser Laboratorieanalyser Slutsatser och rekommendationer Referenser Bilagor 1. Situationsplan med provpunkternas placering 2. Fältprotokoll a. Jord b. Grundvatten 3. Sammanställning analysresultat a. Jord b. Grundvatten 4. Analysrapporter a. Jord b. Grundvatten Järnhättan 5, Borås

3 1 Bakgrund och syfte Jordnära miljökonsult AB har på uppdrag av Järnhättan 5 AB utfört en miljöteknisk markundersökning av jord och grundvatten på fastigheten Järnhättan 5 i Borås. Syftet med den översiktliga miljötekniska markundersökningen är att bedöma: om det finns föroreningar i marken inom berört område, eventuella föroreningars sammansättning och koncentration i marken, samt riskerna förknippade med dessa behovet av ytterligare undersökningar eller åtgärder i området. Fastighetsägaren önskar bygga bostäder inom fastigheten och för det krävs en ny detaljplan inom området. Undersökningen genomförs för att undersöka markens status inför ny detaljplan. 2 Områdesbeskrivning 2.1 Allmänt Fastigheten Järnhättan 5 är belägen i Borås i ett område med villafastigheter, mindre flerbostadshus och småindustrier, se figur 1 och 2. Den aktuella fastighetens area uppgår till ca m 2 (Lantmäteriet, 2018). Fastigheten utgörs av delvis asfalterade eller grusade ytor, delvis grusade ytor och dessutom områden med grönstruktur. En byggnad finns centralt inom fastigheten. Markytan inom fastigheten varierar från ca 139 m.ö.h i söder till ca 143 m.ö.h i norr (Google, 2018). På fastigheten har det funnits en drivmedelsstation sedan början av 1960-talet och fram till nedläggning 1994 (Länsstyrelsen, 2018). I anslutning till nedläggningen undersöktes och sanerades fastigheten delvis men bensinstationsbyggnaden kvarstår. Planen framför byggnaden används idag som infart till intilliggande villafastighets parkering. Efter drivmedelsstationens nedläggning har fastigheten hyrts ut till olika typer av verksamheter, exempelvis har verkstadsverksamhet förekommit. Klagomål om nedskräpning på fastigheten genom uppställning av ett fåtal skrotbilar och husvagnar, en 25 l dieseldunk konstaterades av miljöförvaltningen under 2012 (Borås stad, 2012). Järnhättan 5, Borås Sida 3 (13)

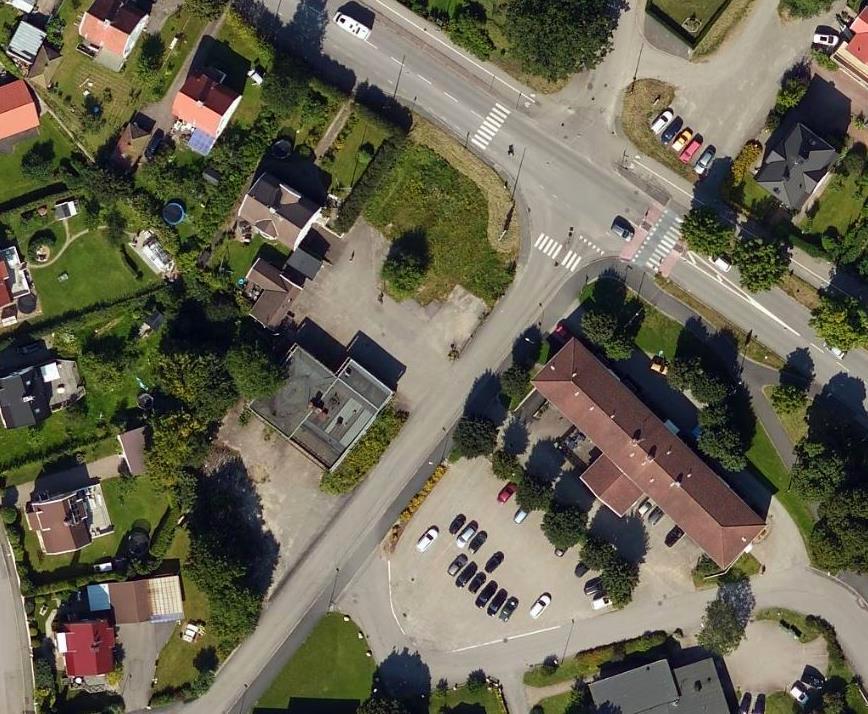

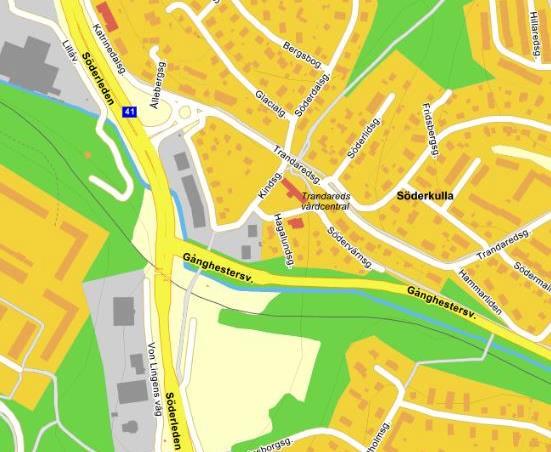

4 Figur 1. Översiktskarta över fastigheten Järnhättan 5 i Borås där aktuell fastighets ungefärliga utbredning markerats med streckad röd linje (Bildkälla: Eniro.se). Figur 2. Flygfoto där fastigheten Järnhättan 5 i Borås visas med streckad röd linje (Flygfoto, , eniro.se). 2.2 Geologi och hydrogeologi Enligt SGU:s kartvisningstjänster för området utgörs de naturliga marklagren inom undersökningsområdet av isälvssediment med hög genomsläpplighet (SGU, I en borrpunkt strax väster om fastigheten utgörs markprofilen av sandigt grus ner till 1,5 m djup, vilket underlagras av sand ner till 3 m djup. Detta underlagras av friktionsjord i form av sand och block (SGU, 2018b). Berggrunden i området utgörs av gnejs (SGU, 2018c). Järnhättan 5, Borås Sida 4 (13)

5 Närmaste recipient Lillån rinner i västlig riktning ca 150m söder om fastigheten varpå den svänger av norrut ca 100 m väster om fastigheten. Lillån ansluter till Viskan ca 800 m västerut. Enligt SGU:s brunnarkiv finns inga dricksvatten- eller energibrunnar belägna på den aktuella fastigheten. Det förekommer dock energibrunnar inom närliggande fastigheter (SGU, 2018d). Området är anslutet till kommunalt vatten och avlopp. Generell naturlig grundvattenströmningsriktning i området bedöms vara sydlig till sydvästlig baserat på topografi och hydrologi i området. Riktningen inom undersökningsområdet är sannolikt påverkad av ledningsgravar, diken och andra installationer i marken, varför den lokala grundvattenströmningen kan skilja sig från den generella. Ytavvattning från området sker via dagvattensystemet. 2.3 Känslighet och skyddsvärde Fastigheten ligger inom ett tätbebyggt område med villabebyggelse och på aktuell fastighet planeras nybyggnation av bostäder. Västra och södra delen av fastigheten angränsar direkt till villatomter. Lillån är av Länsstyrelsen antagen som ett fiskevårdsområde. Några övriga skyddsvärda områden, riksintressen eller liknande återfinns inte inom en radie om 500 m från fastigheten (Länsstyrelsen, 2018). 2.4 Tidigare utförda undersökningar I samband med att Statoil avvecklade och sanerade drivmedelsstationen under 1994 utförde Golder Associates (1994) miljökontroll och markundersökningar. Cisterner, oljeavskiljare, fundament, rörledningar samt spolplatta togs upp och fraktades till mottagningsanläggning (Bensin & Rörtjänst i Göteborg, 1994). Kringliggande massor undersöktes med PID-instrument 1 (Golder Associates, 1994) varpå jordmassor med halter över 100 ppm schaktades bort (Svenska Statoil AB, 1994). Tillsynsmyndigheten i Borås har meddelat att saneringen har utförts i samråd med dem och att den har givit ett bra resultat (Borås Stad, 1995). Under 2015 påbörjade Jordnära miljökonsult AB en miljöteknisk markundersökning av fastigheten. Jordprovtagning med hjälp av s k Sonic drilling utfördes till mellan 5,4 och 8 m djup i tre provpunkter och grundvattenrör installerades. Projektet avbröts efter provtagning och någon rapport finns därför inte från denna provtagning. Två grundvattenrör från denna undersökning finns kvar i den södra delen av fastigheten, i bilaga 1 benämnda 1501A och 1501B. Utifrån information från Länsstyrelsens EBH-databas (Länsstyrelsen, 2018) finns det, utöver aktuell fastighet, tre potentiellt förorenade fastigheter inom en 350 m radie från Järnhättan 5. Fastigheten Eldstålet 4, cirka 50 m väster om aktuell fastighet, innehar riskklass 2 utifrån att det där tidigare funnits en kemtvättsverksamhet medan fastigheten Trandö 2, ca 350 m väster ut, innehar riskklass 4 utifrån verkstadsindustri. På den tredje potentiellt förorenade men inte riskklassade fastigheten Barkentinen 1, ca 350 m sydost om Järnhättan 5 och söder om Lillån, har grafisk industri bedrivits. 1 Photoionization Detector detekterar och mäter flyktiga organiska kolväten Järnhättan 5, Borås Sida 5 (13)

6 2.5 Risk för föroreningar Trots att fastigheten sanerats tidigare görs bedömningen att tyngre organiska kolväten och bly, kopplade till petroleumhantering, kan finnas i mark och grundvatten på fastigheten. Detta eftersom tidigare sanering styrts utifrån indikation av flyktiga organiska kolväten uppmätt med fältinstrument (PID), som ger väldigt lågt eller inget utslag avseende tyngre organiska ämnen och bly. Det finns även risk för lättlösliga petroleumrelaterade ämnen såsom MTBE och bensen i grundvatten, något som tidigare inte undersökts. Det finns även risk för förekomst av andra metaller samt PAH från verkstadsverksamheten. Påverkan av eventuella föroreningar på de av Länsstyrelsen identifierade och riskklassade fastigheterna i närheten till Järnhättan 5 bedöms som väldigt liten framför allt på grund av grundvattnets förmodade gradient. 3 Genomförande 3.1 Provtagningsstrategi Nedanstående provtagningsstrategi följer de riktlinjer som föreskrivs av Naturvårdsverket (2002) och Svenska geotekniska föreningen (SGF, 2013) och baseras på framtagen bakgrundsinformation om verksamheter som har bedrivits på fastigheten från tidigare undersökningar, tillsammans med en översiktlig historisk inventering baserad på öppna källor på internet, länsstyrelsen och kommunen. Provtagningen syftade till att beskriva en eventuell föroreningssituation på fastigheten och provpunkterna placerades för att undersöka eventuell föroreningsspridning j jord och grundvatten utifrån tidigare drivmedelshantering och verkstad. Provpunkterna placerades även delvis för att verifiera tidigare utförd sanering på fastigheten. 3.2 Fältarbete Jord Fältarbetet med jordprovtagning och installation av grundvattenrör utfördes den 15 augusti Jordprovtagning genom skruvborrning utfördes i totalt 11 provpunkter ( ) fördelade över undersökningsområdet i enlighet med uppdragets provtagningsstrategi. För provpunkternas placering se bilaga 1. Jordprover togs ut som dubbla samlingsprov direkt från skruven generellt från varje halvmeter. Provtagningsnivåerna anpassades till förändringar i jordart och materialets färg. Ytterligare 2 samlingsprov togs genom handgrävning i 8 punkter per prov i grönytorna sydväst respektive söder om byggnaden på fastigheten. För proverna har kärl använts som tillhandahållits av laboratoriet. Inmätning av provpunkterna har gjorts med GPS Grundvatten I samband med jordprovtagningen installerades grundvattenrör i provpunkt 1802 och 1805, se bilaga 1. Grundvattenrören består av en filterdel, d v s ett 1 m (1802) respektive 2 m (1805) långt slitsat PEH-rör, som sitter ihop med täta PEH-rör upp till markytan. Filterdelen placerades i botten av borrhålet vid installationen, en nivå som vid tidpunkten var över grundvattenytan. Hålet kring filtret Järnhättan 5, Borås Sida 6 (13)

7 fylldes med filtersand och ovan filterdelen har tätning utförts med bentonitlera för att förhindra att ytvatten tränger ned i grundvattenröret. En mer detaljerad beskrivning av installationen återfinns i fältprotokollet i bilaga 2a. Rören renspumpades inte vid installationen eftersom det då inte runnit till något grundvatten. Däremot renspumpades vattnet i de två grundvattenrör som installerats på fastigheten söder om byggnaden vid påbörjade undersökningar under 2015 (1501a och 1501b). En undersökning som senare komma att avbrytas innan den färdigställts. Redovisning för detta handhavande visas i bilaga 2b. Vid provtagning den 27 augusti omsattes rör 1501a som var det enda grundvattenrör där grundvatten fanns att tillgå. Provtagning utfördes med peristaltisk pump. För provpunkten användes en ny PEH- och silikonslang. 3.3 Fält- och laboratorieanalyser Mätning med avseende på flyktiga kolväten med ett PID-instrument (MiniRAE Lite) utfördes på ett av dubbelproven från samtliga jordprover. PID-mätningen utfördes i rumstemperatur. Ett urval av proverna lämnades in till laboratorium för kemisk analys (tabell 1). Fältmätning avseende tjärasfalt utfördes med sprayfärg och UV-lampa på två uttagna asfaltsprov (provpunkt 1803 och 1810). Laboratorieanalys avseende PAH utfördes även på de två proverna. Fältmätning på grundvatten avseende ph och konduktivitet utfördes på separat uttagen provflaska. Vattenprovet lämnades till laboratorium direkt efter genomförd provtagning. För analysprogram, se tabell 1. Samtliga laboratorieanalyser har utförts vid Eurofins Environment Testing AB, ackrediterat laboratorium enligt ISO/IEC Tabell 1. Analysprogram för miljöteknisk undersökning av mark och grundvatten inom del av aktuell fastighet. Analyspaket Antal Jord Asfalt Grundvatten Metaller (10 st. inkl. kvicksilver) 18-1 Petroleumkolväten (alifater, aromater) 18-1 MTBE 4-1 BTEX 7-1 PAH ph och konduktivitet Riktvärden och bedömningsgrunder Jord och asfalt Uppmätta halter jämförs i denna rapport med Naturvårdsverkets generella riktvärden för känslig markanvändning (KM, bostäder, park), vilka bedöms vara tillämpliga för den aktuella markanvändningen i området (Naturvårdsverket, 2009). Som jämförelse redovisas även motsvarande Järnhättan 5, Borås Sida 7 (13)

8 riktvärden för mindre känslig markanvändning (MKM, industri, kontor, mm) samt haltnivåer för vad som anses utgöra mindre än ringa risk (MÄRR) vid återanvändning av massor i anläggningsarbeten (Naturvårdsverket, 2010). De sistnämnda kan sägas motsvara generella bakgrundsnivåer och anger när återanvändning av massor kan ske utan ett anmälningsförfarande enligt miljöbalken. Uppmätta halter i asfalt jämförs i denna rapport med Göteborgs stads riktlinjer för hantering av tjärasfalt och asfalt (Göteborgs stad, 2015) Grundvatten Uppmätta halter i grundvatten har jämförts med referensvärden och riktvärden hämtade från Sveriges Geologiska undersöknings föreskrifter om miljökvalitetsnormer och statusklassificering för grundvatten, SGU-FS 2013:2. Referensvärdena motsvarar halter av naturligt förekommande ämnen i grundvatten i magasin som utgörs av sand- eller grusavlagringar och riktvärdena avser generella riktvärden för grundvatten på nationell nivå. För petroleumprodukter jämförs uppmätta halter med Svenska Petroleuminstitutets riktvärden för skydd av inträngning av ångor i byggnader respektive skydd av ytvatten (SPI, 2010). För de parametrar där svenska referens- och riktvärden saknas jämförs resultaten med holländska s.k. intervention values, d v s riktvärden för när en åtgärd krävs (VROM, 2000). 4 Resultat 4.1 Fältobservationer och fältanalyser Jord och asfalt För en utförlig bild av jordlagerföljd och fältintryck, se fältprotokoll i bilaga 2a. Marken bestod generellt av hårt packad fyllning av sand och grus med inslag av silt och sten utom i 1805 där markprofilen bestod av vad som bedömts som 3 m fyllning av sand underlagrad av fyllning av sand med inslag av silt. I 1805 påträffades troligtvis nedmald asfalt på ca 2 m djup. Borrstoppen på 1,1-1,3 m djup i 1803, skulle kunna indikera kvarvarande installationer och plattor i marken. Några andra inhomogena massor eller andra fynd, såsom avfall, som kan misstänkas vara kopplade till annat fyllnadsmaterial eller annan antropogen aktivitet har inte påträffats i markprofilen. Däremot förekommer avfall i form av däck, metallskrot, lastpallar, plastdunkar mm i grönområdet längs med fastighetens södra och sydvästra sida (figur 4a och 4b). Uttagna prov från dessa områden lämnades inte till laboratorium för kemisk analys då de bedömdes som allt för inhomogena. Signifikanta halter av flyktiga organiska ämnen (utslag > 10 ppm) detekterades i jord i 7 av 41 jordprover vid utförda fältmätningar med PID-instrument. Fältmätning avseende tjärasfalt visade ingen tydlig indikation på tjärasfalt. Järnhättan 5, Borås Sida 8 (13)

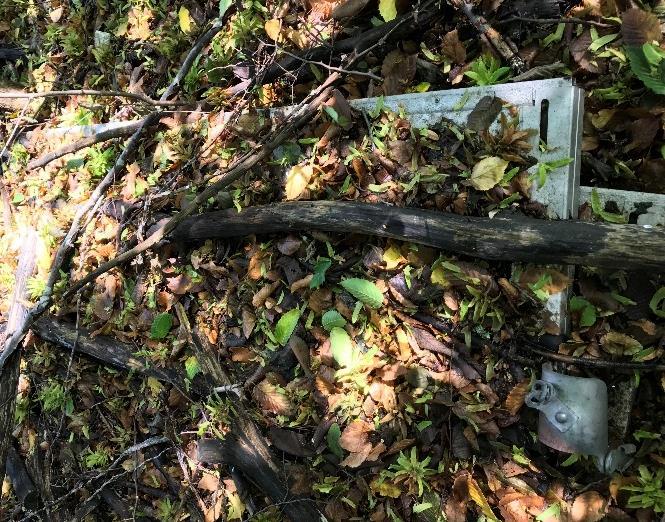

9 Figur 3. Skruvborrning i provpunkt 1805 på 1-2 m djup. Figur 4a. Metallskrot utmed fastighetens sydvästra sida. Figur 4b. Däck, plast och metallskrot utmed fastighetens sydvästra sida. Järnhättan 5, Borås Sida 9 (13)

10 4.1.2 Grundvatten Provtagningsstrategin med provtagning av grundvatten uppströms, mitt på och nedströms tidigare drivmedelsinstallationer och bensinstationsbyggnad fick frångås då grundvatten endast fanns i ett av de grundvattenrör som installerades under 2015 (1501A). Vid omsättning av röret i 1501A var tillgången på grundvatten god. Vattnet var endast svagt grumlat av silt. Någon avvikande lukt noterades inte i vare sig provtaget rör eller i övriga installerade rör där grundvatten inte kunde tas ut (bilaga 2b). Grundvattenytan förekom på +134,3 m (Höjdsystem RH2000), bilaga 2b. Konduktiviteten i grundvattnet var 33,5 ms/m vilket är i nivå med referensvärdet och ph låg på 6,98 vilket bedöms som normalt (SGU, 2013). 4.2 Laboratorieanalyser Jord och asfalt En sammanställning av laboratoriets analysresultat återfinns i bilaga 3a. Samtliga analysrapporter från laboratoriet återfinns i bilaga 4a. I sammanställningen presenteras även resultatet från statistiska beräkningar för medelhalt, 90-percentil och maxhalt, vilket ger en bild av de representativa halterna för området. Förutom metaller, som är naturligt förekommande i marken, har låga halter av PAH detekterats i 9 av 11 provpunkter. En av de påvisade PAH-halterna ligger över riktvärdet för KM (PAH-H 2,1 mg/kg i 1804 på 1,5-2 m djup). Alifater > C16-C35 detekterades i tre provpunkter och aromater > C16-C35 i en provpunkt men i halter under riktvärdet för KM. Övriga petroleumspecifika ämnen, såsom BTEX och MTBE, påvisades inte i undersökningen. Medelhalten och även 90-percentilen för uppmätta halter inom undersökningsområdet underskrider riktvärdet för KM. I asfalten påvisades låga PAH-halter under Göteborgs stads riktlinjer för bedömning av tjärasfalt (Göteborgs stad, 2015) Grundvatten En sammanställning av laboratoriets analysresultat för grundvatten återfinns i bilaga 3b och samtliga analysrapporter från laboratoriet återfinns i bilaga 4b. Resultaten från laboratorieanalyserna på grundvattenprovet från 1501a visar inte på några förhöjda föroreningshalter av analyserade parametrar. Metallhalter under referensvärden påvisades medan PAH, MTBE, alifater, aromater eller BTEX inte påvisades. Järnhättan 5, Borås Sida 10 (13)

11 5 Slutsatser och rekommendationer Utifrån resultaten i utförd undersökning konstateras att representativa föroreningshalter i mark och grundvatten är låga inom fastigheten, under riktvärdet för KM (bostadsmark). Någon oacceptabel risk för människors hälsa eller miljön bedöms därför inte föreligga till följd av föroreningar vare sig vid nuvarande markanvändning eller om fastigheten bebyggs med bostäder. Någon tjärasfalt har inte konstaterats inom fastigheten. Inför och vid exploatering rekommenderar Jordnära miljökonsult AB följande: Byggnaden inventeras avseende eventuellt innehåll av miljöstörande/förorenat material. Undersökning av markens föroreningsinnehåll under byggnaden görs i samband med rivning. Nedskräpningen i området utmed fastighetens södra och sydvästra gräns åtgärdas. Avfallet och eventuellt farligt avfall skall omhändertas på godkänt sätt. Då fyllnadsmassor samt eventuellt kvarlämnade installationer och fundament kan finnas inom fastigheten rekommenderas att man vid schakt är observant på eventuella tecken på förorening. Vid misstanke om förorenade massor, avvikande massor eller kvarlämnad installation ska den som äger eller brukar fastigheten, enligt miljöbalken, kontakta tillsynsmyndigheten och miljökonsult för bedömning och hantering. Denna undersökning har varit översiktlig och urvalet av analysparametrar baseras på erfarenhetsmässiga bedömningar. Av naturliga skäl kan det inte uteslutas att det finns föroreningar i delar av områden som inte har undersökts, eller att det förekommer ämnen och föreningar som inte analyserats. Lidköping, Viktoria Lundborg Järnhättan 5, Borås Sida 11 (13)

12 Referenser Bensin & Rörtjänst i Göteborg AB, 1994, Beträffande avveckling av Statoils bensinstation Trandared Borås, Borås Stad, 1995, Avveckling av bensinstationen, Järnhättan 5, Trandaredsgatan 6, Borås, Jnr , Borås Stad, 2012, Klagomål gällande nedskräpning, Dnr, , Golder Associates, 1994, Statiol Trandared, Borås, Avetablering Projekt nr , Malin Årebäck, Google, 2018, Google höjdkarta, SM6EAT 2010, besökt Göteborgs stad, 2015, Hantera asfalt och tjärasfalt, Faktablad miljöförvaltningen, Lantmäteriet, 2018, Värderingsdata, allmän taxering, hämtad Länsstyrelsen, 2018, EBH-stödet, Länsstyrelsens databas för förorenade områden, hämtad Naturvårdsverket, 2002: Metodik för inventering av förorenade områden. Bedömningsgrunder för miljökvalitet och vägledning för insamling av underlagsdata. Naturvårdsverkets rapport Naturvårdsverket, 2009a: Riktvärden för förorenad mark - Modellbeskrivning och vägledning, Naturvårdsverkets rapport 5976, 2009, reviderade juni 2016 Naturvårdsverket, 2010: Återvinning av avfall i anläggningsarbeten. Naturvårdsverkets Handbok 2010:1, 2010 SGF, 2013: Fälthandbok. Undersökningar av förorenade områden. Rapport 2:2013. Svenska geotekniska föreningen. SGU, 2013: Sveriges geologiska undersöknings föreskrifter om miljökvalitetsnormer och statusklassificering för grundvatten, SGU-FS 2013:2, beslutad 8 augusti 2013, ISSN SGU, 2018a, Sveriges Geologiska Undersökning, Jordarter i Kartvisaren, hämtad SGU, 2018b, Sveriges Geologiska Undersökning, Jordartslager i Kartvisaren, hämtad SGU, 2018c, Sveriges Geologiska Undersökning, Berggrund i Kartvisaren, hämtad SGU, 2018d, Sveriges Geologiska Undersökning, Brunnar i Kartvisaren, hämtad SPI, 2010: Efterbehandling av förorenade bensinstationer och dieselanläggningar, SPI Rekommendation, SPI, dec 2010 Järnhättan 5, Borås Sida 12 (13)

13 Svenska Statoil AB, 1994, Angående avetablering Statoil Bensinstation, Kv. Järnhättan 5. Trandaredsgatan Borås, Robert Kobsa, VROM, 2000: Ministerie van Volkshuisvesting, Ruimtelijke Ordening en Miliubeheer, 2000, Circular on target values and intervention values for soil remediation. Bildkällor Flygfoto från eniro.se, hämtad Järnhättan 5, Borås Sida 13 (13)

14

15 Fältprotokoll - Jord Bilaga 2a Projektnr: Fastighet: Järnhättan 5 Provtagningsdatum: Metod: Jordprovtagning med skruvborr Provtagare: Fälttekniker: Ingemar Väder: Provpunkt Nivå (m) Okulärt bedömd jordart Färg Anmärkningar Prov (djup, m) PID (ppm) Analyser ,1 Asfalt 0-0,1 - - Ingen lukt 0,1-0,5 < 10-0,1-1 Fyllning av grus och sand med inslag av mull brun Ingen lukt 0,5-1 < 10-1,0-1,8 Stenig, grusig SAND brun Ingen lukt. Hårt material så en stor del skakade av. 1,2-1,8 < 10 Alifater, aromater, PAH, metaller, MTBE Borrstopp på 2,2 m, troligtvis pga det torra hårda materialet ,1 Asfalt ,1-1 Fyllning av grus och sand brun Ingen lukt 0,1-0,5 < 10 - Ingen lukt 0,5-1 < 10 - Ingen lukt. Hårt material 1-1,5 < 10 - Ingen lukt. Hårt material 1,5-2 < 10 Alifater, aromater, PAH, metaller 1-4,2 Grusig, siltig SAND brun Ingen lukt. Hårt material 2,4-3 < 10 - Ingen lukt. Hårt material 3,3-3,8 < 10 - BTEX, alifater, Ingen lukt. Hårt material 4-4,2 12 aromater, PAH, metaller Borrstopp 4,2 m, troligtvis pga av det torra hårda materialet. Inget grundvatten påträffat. Grundvattenrör 1802 GV, PEH Ø50mm installerat på ca 3,8 m djup med 1 m slitsat filter i botten. Ca 1 m uppstick. Filtersand placerades runt filterdelen, bentonit vid markytan. 1 av 6

16 Fältprotokoll - Jord Bilaga 2a Provpunkt Nivå (m) Okulärt bedömd jordart Färg Anmärkningar Prov (djup, m) PID (ppm) Analyser ,1 Asfalt 0-0,1 - PAH 0,3-0,7 < 10 - Ingen lukt. Hårt material så 0,1-1,3 Fyllning av sand med inslag av grus brun Alifater, aromater, mycket material skakade av 1-1,3 < 10 PAH, metaller Borrstopp på 1,3 m. Ev pga en bottenplatta, annars pga det torra hårda materialet ,1 Gräs BTEX, alifater, Ingen lukt. 0,1-0,5 16 aromater, PAH, 0,1-1,5 Fyllning av sand med inslag av grus Ljusbrun metaller, MTBE Ingen lukt 0,5-1 < 10 - Ingen lukt 1-1,5 < 10-1,5-2 Siltig SAND Brun Ingen lukt 1,5-2 < 10 Alifater, aromater, PAH, metaller 2,2-2,5 < 10-2,0-3,0 Mullhaltig, siltig SAND Brun Ingen lukt. Skifferglimmer? 2,5-2,8 < 10 Alifater, aromater, PAH, metaller Borrstopp på 3 m pga hårt och torrt material 2 av 6

17 Fältprotokoll - Jord Bilaga 2a Provpunkt Nivå (m) Okulärt bedömd jordart Färg Anmärkningar Prov (djup, m) PID (ppm) Analyser ,1 Gräs BTEX, alifater, Ingen lukt 0,1-0,5 11 aromater, PAH, metaller 0,1-2 Fyllning? av finsand Ljusbrun Ingen lukt. Några fåtal bitar av Ingen lukt 0,5-1 < 10 - Ingen lukt 1-1,5 < 10 - svart asfaltsliknande material vid 2 m djup 1,5-1,95 < 10-2,0-3,0 SAND Ljusbrun Ingen lukt. Det asfaltsliknande lagret från nivån ovan återfanns inte här 2-2,5 < 10 Alifater, aromater, PAH, metaller Ingen lukt 2,5-3 < 10 - Ingen lukt 3-3,5 < 10-3,0-4,0 SAND med inslag av silt Ljusbrun Ingen lukt. Blött material på ca 3,7 m 3,5-4 < 10 Alifater, aromater, PAH, metaller Borrstopp 4,2 m. Hårt material men skulle här kunna vara en bottenplatta? Inget grundvatten påträffat men fuktigt material. Grundvattenrör 1805 GV, PEH Ø50mm installerat på ca 4,1 m djup med 2 m slitsat filter i botten. Filtersand placeras runt filterdelen, bentonit vid markytan. 3 av 6

18 Fältprotokoll - Jord Bilaga 2a Provpunkt Nivå (m) Okulärt bedömd jordart Färg Anmärkningar Prov (djup, m) PID (ppm) Analyser ,1 Asfalt ,1-1 Fyllning av sand med inslag av grus Brun 1-2,6 SAND med inslag av grus och silt Brun Borrstopp på 2,7 m pga hårt material och oerhört torrt i marken Ingen lukt 0,1-0,5 19 BTEX, alifater, aromater, PAH, metaller Ingen lukt. Hårt material 0,5-1 < ,5 38 BTEX, alifater, aromater, PAH, metaller, MTBE Ingen lukt 1, ,6 24 BTEX, alifater, aromater, PAH, metaller ,1 Asfalt Svart ,1-0,5 Fyllning av sand med inslag av grus brun Ingen lukt 0,1-0,5 < 10-0,5-1 < 10-0,5-1,2 Fyllning av grus och sand brun Ingen lukt. Tegelbitar Borrstopp på 1,2 m pga hårt material och oerhört torrt i marken 1-1,2 < 10 Alifater, aromater, PAH, metaller ,1 Asfalt 0-0,1 - - Alifater, aromater, 0,1-0,5 < 10 0,1-1,1 Fyllning av sand med inslag av grus brun Ingen lukt PAH, metaller 0,5-1 < 10 - Borrstopp på 1,1 m. Ev pga en bottenplatta, annars pga det torra hårda materialet 4 av 6

19 Fältprotokoll - Jord Bilaga 2a Provpunkt Nivå (m) Okulärt bedömd jordart Färg Anmärkningar Prov (djup, m) PID (ppm) Analyser ,1 Asfalt Alifater, aromater, Ingen lukt. Hårt och torrt material 0,1-0,5 < 10 0,1-1,2 Fyllning av grus och sand brun PAH, metaller 0,5-1 < 10 - Borrstopp på 1,2 m. Ev pga en bottenplatta ,1 Asfalt 0-0,1 - PAH 0,1-1,2 Fyllning av sten, grus och sand brun Borrstopp på 1,2 m. Ev pga en bottenplatta? Ingen lukt. Hårt och torrt material som till stor del skakade av 0,6-1 < 10 BTEX, alifater, aromater, PAH, metaller, MTBE ,1 Asfalt ,1-0,5 < 10-0,1-1,0 Fyllning av sten, grus och sand brun Ingen lukt. Hårt och torrt material 0,5-1 < 10 Alifater, aromater, PAH, metaller Borrstopp på 1,2 m. Ev pga en bottenplatta? Dungen V om byggnad 0-0,1 Delvis gräs och löv Skrot- och skräpupplag - - 0,1-0,2 jord brun 0,1-0,2 - - Dungen S om byggnad 0-0,1 Delvis gräs och löv Skrot- och skräpupplag ,1-0,2 jord brun 0,1-0, av 6

20 Fältprotokoll - Jord Bilaga 2a Provpunkt Nivå (m) Okulärt bedömd jordart Färg Anmärkningar Prov (djup, m) PID (ppm) Analyser 6 av 6

21 Fältprotokoll - Grundvatten Bilaga 2b Projektnr: Projekt: miljöteknisk markundersökning Fastighet: Järnhättan 5 Omsättningsdatum: Provtagningsdatum: Metod: peristaltisk pump Provtagare: Väder: 15 C, halvmulet Grundvattennivå Provpunkt Plushöjd (marknivå) (m över havet) Rörhöjd (m över marken) (m under rör överkant) Plushöjd (grundvatten) Omsatt volym (m över havet) (liter) (ms/m) Konduktivitet Temp ( C) ph Okulär bedömning Lukt 1501a 138,9 1,13 5,72 134, ,2 33,5 6,98 ingen lukt 1501b - 1,02 > ,7 1,2 > 4, några droppar gv i botten av röret på ca 4 m u my. inget gv, botten nåddes på 2,82 m u my. Röret installerades på ett större djup så någonting inuti röret förhindrade uttag av eventuellt grundvatten. Uppstick var vid provtagning samma som vid installation BTEX, alifater, armater, PAH16, metaller (10+Hg), MTBE ingen lukt i röret - ingen lukt i röret ,8 0,74 > 4, inget gv, botten nåddes på 4,21 m u my ingen lukt i röret - Analyser 1 av 1

22 Sammanställning analysresultat - Jord Bilaga X Projektnr: Projekt: Översiktlig miljöteknisk markundersökning Fastighet: Järnhättan 5, Borås Provtagningsdatum: Metod: Skruvborrning Provtagare: Rikt- och jämförvärden Väster om Söder om byggnad Norr om byggnad byggnad Parameter Enhet Medelvärde* 90-percentil* Maxhalt ,2-1,8 1,5-2,0 4-4,2 0,1-0,5 0,6-1,0 0,5-1,0 1,0-1,2 1,0-1,3 0,1-0,5 1,5-2,0 2,5-2,8 0,1-0,5 2,0-2,5 3,5-4,0 0,1-0,5 1,0-1,5 2,0-2,6 0,1-0,5 MÄRR KM MKM st, gr, SA gr, si, SA gr, si, SA Fyll-ning Fyll-ning Fyll-ning Fyll-ning Fyll-ning Fyll-ning Si SA hu, si, SA Fyll-ning? SA (si) SA Fyll-ning (gr) (si) SA (gr) (si) SA Fyll-ning Arsenik mg/kg TS < 2,0 < 2,0 < 2,0 2,1 2,3 < 2,1 2,7 2,8 2,3 3,3 4,0 2,4 2,2 2,2 2,2 2,6 4,6 3,5 2,3 3,7 4,6 Barium mg/kg TS Bly mg/kg TS ,5 5,6 6, ,7 6,9 5,8 9,3 4,7 9,2 8,2 4,2 4,7 9,7 6, Kadmium mg/kg TS 0,2 0,8 12 < 0,20 < 0,20 < 0,20 < 0,20 < 0,20 < 0,20 < 0,20 < 0,20 < 0,20 < 0,20 < 0,20 < 0,20 < 0,20 < 0,20 < 0,20 < 0,20 < 0,20 < 0,20 0,10 0,10 0,10 Kobolt mg/kg TS ,8 6,1 5,1 4,5 5,3 4,9 5,4 4,3 5,0 5,2 6,7 4,1 4,7 4,3 5,1 4,9 5,4 5,7 5,1 5,8 6,7 Koppar mg/kg TS , Krom mg/kg TS ,0 8,8 8,4 10 5,4 7,1 7,1 8,2 7,3 6,2 6,3 10 9,7 9,4 7,3 9, Kvicksilver mg/kg TS 0,1 0,25 2,5 0,021 0,017 0,013 0,025 0,061 0,060 0,060 0,017 0,017 0,017 0,043 0,031 0,016 0,012 < 0,010 0,017 0,013 0,02 0,026 0,060 0,061 Nickel mg/kg TS ,1 8,7 9,3 7,5 7,1 7,8 9,6 7,1 8,0 8,8 9,5 7,4 6,9 7,1 10 8,8 9,3 9,4 8, Vanadin mg/kg TS Zink mg/kg TS Bensen mg/kg TS 0,012 0,04 na na < 0,0035 na < 0,0035 na na na < 0,0035 na na < 0,0035 na na < 0,0035 < 0,0035 < 0,0035 na 0,0018 0, Toluen mg/kg TS na na < 0,10 na < 0,10 na na na < 0,10 na na < 0,10 na na < 0,10 < 0,10 < 0,10 na 0,050 0,050 - Etylbensen mg/kg TS na na < 0,10 na < 0,10 na na na < 0,10 na na < 0,10 na na < 0,10 < 0,10 < 0,10 na 0,050 0,050 - Xylen mg/kg TS na na < 0,10 na < 0,10 na na na < 0,10 na na < 0,10 na na < 0,10 < 0,10 < 0,10 na 0,050 0,050 - Alifater >C5-C8 mg/kg TS na na < 5,0 na < 5,0 na na na < 5,0 na na < 5,0 na na < 5,0 < 5,0 < 5,0 na 2,5 2,5 - Alifater >C8-C10 mg/kg TS < 5,0 < 5,0 < 3,0 < 5,0 < 3,0 < 5,0 < 5,0 < 5,0 < 3,0 < 5,0 < 5,0 < 3,0 < 5,0 < 5,0 < 3,0 < 3,0 < 3,0 < 5,0 2,1 2,5 - Alifater >C10-C12 mg/kg TS < 5,0 < 5,0 < 5,0 < 5,0 < 5,0 < 5,0 < 5,0 < 5,0 < 5,0 < 5,0 < 5,0 < 5,0 < 5,0 < 5,0 < 5,0 < 5,0 < 5,0 < 5,0 2,5 2,5 - Alifater >C12-C16 mg/kg TS < 5,0 < 5,0 < 5,0 < 5,0 < 5,0 < 5,0 < 5,0 < 5,0 < 5,0 < 5,0 < 5,0 < 5,0 < 5,0 < 5,0 < 5,0 < 5,0 < 5,0 < 5,0 2,5 2,5 - Alifater >C16-C35 mg/kg TS < 10 < 10 < 10 < 10 < < 10 < 10 < 10 < 10 < 10 < 10 < 10 < < 10 8, Aromater >C8-C10 mg/kg TS < 10 < 10 < 4,0 < 10 < 4,0 < 10 < 10 < 10 < 4,0 < 10 < 10 < 4,0 < 10 < 10 < 4,0 < 4,0 < 4,0 < 10 4,0 5,0 - Aromater >C10-C16 mg/kg TS 3 15 < 0,90 < 0,90 < 0,90 < 0,90 < 0,90 < 0,90 < 0,90 < 0,90 < 0,90 < 0,90 < 0,90 < 0,90 < 0,90 < 0,90 < 0,90 < 0,90 < 0,90 < 0,90 0,45 0,45 - Aromater >C16-C35 mg/kg TS < 0,50 < 0,50 < 0,50 < 0,50 < 0,50 < 0,50 < 0,50 < 0,50 < 0,50 0,93 < 0,50 < 0,50 < 0,50 < 0,50 < 0,50 < 0,50 < 0,50 < 0,50 0,29 0,25 - Oljetyp Ospec Ospec Ospec Ospec Summa PAH-L mg/kg TS 0, < 0,045 < 0,045 < 0,045 < 0,045 < 0,045 < 0,045 < 0,045 < 0,045 < 0,045 0,070 < 0,045 < 0,045 < 0,045 < 0,045 < 0,045 < 0,045 < 0,045 < 0,045 0,025 0,023 0,070 Summa PAH-M mg/kg TS 2 3,5 20 0,091 0,14 0,14 0,12 0,39 0,65 0,6 0,14 0,14 2,8 0,22 < 0,075 < 0,075 < 0,075 < 0,075 < 0,075 0,56 < 0,075 0,35 0,62 2,8 Summa PAH-H mg/kg TS 0, ,13 0,14 0,14 0,23 0,53 0,68 0,67 0,16 0,14 2,1 0,34 < 0,11 < 0,11 < 0,11 < 0,11 < 0,11 0,96 < 0,11 0,36 0,76 2,1 Summa cancerogena PAH mg/kg TS 0,11 0,13 0,12 0,20 0,47 0,61 0,6 0,15 0,12 1,9 0,31 < 0,090 < 0,090 < 0,090 < 0,090 < 0,090 0,85 < 0,090 0,32 0,68 1,9 Summa övriga PAH mg/kg TS 0,15 0,20 0,20 0,20 0,49 0,77 0,72 0,20 0,20 3,0 0,30 < 0,14 < 0,14 < 0,14 < 0,14 < 0,14 0,72 < 0,14 0,42 0,74 3,0 Torrsubstans % MTBE mg/kg TS 0,2 0,6 < 0,080 na na na < 0,080 na na na < 0,080 na na na na na na < 0,080 na na 0,040 0,040 0,040 *Vid beräkningar har prov med halt under rapporteringsgränsen tilldelats ett värde som motsvarar halva rapporteringsgränsen na = not analyzed Blåmarkerad fet stil Gulmarkerad fet stil Orangemarkerad fet stil Halt överskridande Mindre Än Ringa Risk (MÄRR) enligt Naturvårdsverkets Handbok 2010:1, Återvinning av avfall i anläggningsarbeten, 2010 Halt överskridande Naturvårdsverkets riktvärde för Känslig Markanvändning (KM), 2009 (Bostäder, förskolor etc), reviderad 2016 Halt överskridande Naturvårdsverkets riktvärde för Mindre Känslig Markanvändning (MKM), 2009 (Industri, kontor etc), reviderad 2016 Provpunkt och del av fastigheten (djup i meter) 1 av 1

23 Bilaga 4a Analysrapporter jord (totalt 41 sidor)

24 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: Jordnära Miljökonsult AB Hamngatan LIDKÖPING AR-18-SL EUSELI Í%R%^Â!a;+-Î Kundnummer: SL Analysrapport Uppdragsmärkn Järnhättan Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: Provtagningsplats: Järnhättan Djup (m) Provtagningsdatum Provtagare 1,2-1, Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 94.1 % 5% SS-EN 12880:2000 Alifater >C8-C10 < 5.0 mg/kg Ts 35% SPI 2011 Alifater >C10-C12 < 5.0 mg/kg Ts 30% SPI 2011 Alifater >C12-C16 < 5.0 mg/kg Ts 30% SPI 2011 Alifater >C16-C35 < 10 mg/kg Ts 30% SPI 2011 Aromater >C8-C10 < 10 mg/kg Ts 30% SPI 2011 Aromater >C10-C16 < 0.90 mg/kg Ts 20% SPI 2011 Metylkrysener/benzo(antracener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Metylpyren/fluorantener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Aromater >C16-C35 < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Oljetyp < C10 Oljetyp > C10 Bens(antracen < mg/kg Ts 25% ISO 18287:2008 mod Krysen < mg/kg Ts 25% ISO 18287:2008 mod Benso(b,k)fluoranten mg/kg Ts 25% ISO 18287:2008 mod Benzo(pyren < mg/kg Ts 25% ISO 18287:2008 mod Indeno(1,2,3-cd)pyren < mg/kg Ts 25% ISO 18287:2008 mod Dibens(a,h)antracen < mg/kg Ts 30% ISO 18287:2008 mod Naftalen < mg/kg Ts 25% ISO 18287:2008 mod Acenaftylen < mg/kg Ts 40% ISO 18287:2008 mod Acenaften < mg/kg Ts 25% ISO 18287:2008 mod Fluoren < mg/kg Ts 30% ISO 18287:2008 mod Fenantren < mg/kg Ts 25% ISO 18287:2008 mod Antracen < mg/kg Ts 25% ISO 18287:2008 mod Fluoranten < mg/kg Ts 25% ISO 18287:2008 mod Pyren mg/kg Ts 25% ISO 18287:2008 mod Benzo(g,h,i)perylen < mg/kg Ts 25% ISO 18287:2008 mod * * * * insända provet. Sida 1 av 2

25 AR-18-SL EUSELI Í%R%^Â!a;+-Î Summa PAH med låg molekylvikt < mg/kg Ts Summa PAH med medelhög molekylvikt mg/kg Ts Summa PAH med hög molekylvikt 0.13 mg/kg Ts Summa cancerogena PAH 0.11 mg/kg Ts Summa övriga PAH 0.15 mg/kg Ts Summa totala PAH mg/kg Ts Arsenik As < 2.0 mg/kg Ts 25% EN ISO 11885:2009 / SS Barium Ba 26 mg/kg Ts 25% EN ISO 11885:2009 / SS Bly Pb 7.5 mg/kg Ts 25% EN ISO 11885:2009 / SS Kadmium Cd < 0.20 mg/kg Ts 25% EN ISO 11885:2009 / SS Kobolt Co 4.8 mg/kg Ts 25% EN ISO 11885:2009 / SS Koppar Cu 12 mg/kg Ts 25% EN ISO 11885:2009 / SS Krom Cr 16 mg/kg Ts 25% EN ISO 11885:2009 / SS Kvicksilver Hg mg/kg Ts 20% SS028311mod/SS-EN ISO17852mod Nickel Ni 8.1 mg/kg Ts 25% EN ISO 11885:2009 / SS Vanadin V 17 mg/kg Ts 25% EN ISO 11885:2009 / SS Zink Zn 42 mg/kg Ts 25% EN ISO 11885:2009 / SS MTBE Metyltertiärbutyleter < mg/kg Ts LidMiljö.0A * Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Kopia till: (viktoria@jordnaramiljo.se) Paola Nilson, Rapportansvarig Denna rapport är elektroniskt validerad och signerad. insända provet. Sida 2 av 2

26 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: Jordnära Miljökonsult AB Hamngatan LIDKÖPING AR-18-SL EUSELI Í%R%^Â!a:jYÎ Kundnummer: SL Analysrapport Uppdragsmärkn Järnhättan Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: Provtagningsplats: Järnhättan Djup (m) Provtagningsdatum Provtagare 1,5-2, Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 94.0 % 5% SS-EN 12880:2000 Alifater >C8-C10 < 5.0 mg/kg Ts 35% SPI 2011 Alifater >C10-C12 < 5.0 mg/kg Ts 30% SPI 2011 Alifater >C12-C16 < 5.0 mg/kg Ts 30% SPI 2011 Alifater >C16-C35 < 10 mg/kg Ts 30% SPI 2011 Aromater >C8-C10 < 10 mg/kg Ts 30% SPI 2011 Aromater >C10-C16 < 0.90 mg/kg Ts 20% SPI 2011 Metylkrysener/benzo(antracener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Metylpyren/fluorantener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Aromater >C16-C35 < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Oljetyp < C10 Oljetyp > C10 Bens(antracen < mg/kg Ts 25% ISO 18287:2008 mod Krysen < mg/kg Ts 25% ISO 18287:2008 mod Benso(b,k)fluoranten mg/kg Ts 25% ISO 18287:2008 mod Benzo(pyren < mg/kg Ts 25% ISO 18287:2008 mod Indeno(1,2,3-cd)pyren < mg/kg Ts 25% ISO 18287:2008 mod Dibens(a,h)antracen < mg/kg Ts 30% ISO 18287:2008 mod Naftalen < mg/kg Ts 25% ISO 18287:2008 mod Acenaftylen < mg/kg Ts 40% ISO 18287:2008 mod Acenaften < mg/kg Ts 25% ISO 18287:2008 mod Fluoren < mg/kg Ts 30% ISO 18287:2008 mod Fenantren < mg/kg Ts 25% ISO 18287:2008 mod Antracen < mg/kg Ts 25% ISO 18287:2008 mod Fluoranten mg/kg Ts 25% ISO 18287:2008 mod Pyren mg/kg Ts 25% ISO 18287:2008 mod Benzo(g,h,i)perylen < mg/kg Ts 25% ISO 18287:2008 mod * * * * insända provet. Sida 1 av 2

27 AR-18-SL EUSELI Í%R%^Â!a:jYÎ Summa PAH med låg molekylvikt < mg/kg Ts Summa PAH med medelhög molekylvikt 0.14 mg/kg Ts Summa PAH med hög molekylvikt 0.14 mg/kg Ts Summa cancerogena PAH 0.13 mg/kg Ts Summa övriga PAH 0.20 mg/kg Ts Summa totala PAH mg/kg Ts Arsenik As < 2.0 mg/kg Ts 25% EN ISO 11885:2009 / SS Barium Ba 33 mg/kg Ts 25% EN ISO 11885:2009 / SS Bly Pb 5.6 mg/kg Ts 25% EN ISO 11885:2009 / SS Kadmium Cd < 0.20 mg/kg Ts 25% EN ISO 11885:2009 / SS Kobolt Co 6.1 mg/kg Ts 25% EN ISO 11885:2009 / SS Koppar Cu 9.3 mg/kg Ts 25% EN ISO 11885:2009 / SS Krom Cr 14 mg/kg Ts 25% EN ISO 11885:2009 / SS Kvicksilver Hg mg/kg Ts 20% SS028311mod/SS-EN ISO17852mod Nickel Ni 8.7 mg/kg Ts 25% EN ISO 11885:2009 / SS Vanadin V 22 mg/kg Ts 25% EN ISO 11885:2009 / SS Zink Zn 39 mg/kg Ts 25% EN ISO 11885:2009 / SS Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Kopia till: (viktoria@jordnaramiljo.se) Paola Nilson, Rapportansvarig Denna rapport är elektroniskt validerad och signerad. insända provet. Sida 2 av 2

28 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: Jordnära Miljökonsult AB Hamngatan LIDKÖPING AR-18-SL EUSELI Í%R%^Â!a;9DÎ Kundnummer: SL Analysrapport Uppdragsmärkn Järnhättan Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: Provtagningsplats: Järnhättan Djup (m) Provtagningsdatum Provtagare 4-4, Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 93.8 % 5% SS-EN 12880:2000 Bensen < mg/kg Ts 30% EPA 5021 Toluen < 0.10 mg/kg Ts 30% EPA 5021 Etylbensen < 0.10 mg/kg Ts 30% EPA 5021 M/P/O-Xylen < 0.10 mg/kg Ts 30% EPA 5021 Summa TEX < 0.20 mg/kg Ts 30% EPA 5021 Alifater >C5-C8 < 5.0 mg/kg Ts 35% SPI 2011 Alifater >C8-C10 < 3.0 mg/kg Ts 35% SPI 2011 Alifater >C10-C12 < 5.0 mg/kg Ts 30% SPI 2011 Alifater >C12-C16 < 5.0 mg/kg Ts 30% SPI 2011 Summa Alifater >C5-C16 < 9.0 mg/kg Ts Alifater >C16-C35 < 10 mg/kg Ts 30% SPI 2011 Aromater >C8-C10 < 4.0 mg/kg Ts 30% SPI 2011 Aromater >C10-C16 < 0.90 mg/kg Ts 20% SPI 2011 Metylkrysener/benzo(antracener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Metylpyren/fluorantener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Aromater >C16-C35 < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Oljetyp < C10 Oljetyp > C10 Bens(antracen < mg/kg Ts 25% ISO 18287:2008 mod Krysen < mg/kg Ts 25% ISO 18287:2008 mod Benso(b,k)fluoranten mg/kg Ts 25% ISO 18287:2008 mod Benzo(pyren < mg/kg Ts 25% ISO 18287:2008 mod Indeno(1,2,3-cd)pyren < mg/kg Ts 25% ISO 18287:2008 mod Dibens(a,h)antracen < mg/kg Ts 30% ISO 18287:2008 mod Naftalen < mg/kg Ts 25% ISO 18287:2008 mod Acenaftylen < mg/kg Ts 40% ISO 18287:2008 mod * * insända provet. Sida 1 av 2

29 AR-18-SL EUSELI Í%R%^Â!a;9DÎ Acenaften < mg/kg Ts 25% ISO 18287:2008 mod Fluoren < mg/kg Ts 30% ISO 18287:2008 mod Fenantren < mg/kg Ts 25% ISO 18287:2008 mod Antracen < mg/kg Ts 25% ISO 18287:2008 mod Fluoranten mg/kg Ts 25% ISO 18287:2008 mod Pyren mg/kg Ts 25% ISO 18287:2008 mod Benzo(g,h,i)perylen < mg/kg Ts 25% ISO 18287:2008 mod Summa PAH med låg molekylvikt < mg/kg Ts Summa PAH med medelhög molekylvikt 0.14 mg/kg Ts Summa PAH med hög molekylvikt 0.14 mg/kg Ts Summa cancerogena PAH 0.12 mg/kg Ts Summa övriga PAH 0.20 mg/kg Ts Summa totala PAH mg/kg Ts Arsenik As < 2.0 mg/kg Ts 25% EN ISO 11885:2009 / SS Barium Ba 39 mg/kg Ts 25% EN ISO 11885:2009 / SS Bly Pb 6.7 mg/kg Ts 25% EN ISO 11885:2009 / SS Kadmium Cd < 0.20 mg/kg Ts 25% EN ISO 11885:2009 / SS Kobolt Co 5.1 mg/kg Ts 25% EN ISO 11885:2009 / SS Koppar Cu 14 mg/kg Ts 25% EN ISO 11885:2009 / SS Krom Cr 18 mg/kg Ts 25% EN ISO 11885:2009 / SS Kvicksilver Hg mg/kg Ts 20% SS028311mod/SS-EN ISO17852mod Nickel Ni 9.3 mg/kg Ts 25% EN ISO 11885:2009 / SS Vanadin V 20 mg/kg Ts 25% EN ISO 11885:2009 / SS Zink Zn 35 mg/kg Ts 25% EN ISO 11885:2009 / SS Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Kopia till: (viktoria@jordnaramiljo.se) Paola Nilson, Rapportansvarig Denna rapport är elektroniskt validerad och signerad. insända provet. Sida 2 av 2

30 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: Jordnära Miljökonsult AB Hamngatan LIDKÖPING AR-18-SL EUSELI Í%R%^Â!a:n}Î Kundnummer: SL Analysrapport Uppdragsmärkn Järnhättan Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: Provtagningsplats: Järnhättan Djup (m) Provtagningsdatum Provtagare 1,0-1, Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 93.6 % 5% SS-EN 12880:2000 Alifater >C8-C10 < 5.0 mg/kg Ts 35% SPI 2011 Alifater >C10-C12 < 5.0 mg/kg Ts 30% SPI 2011 Alifater >C12-C16 < 5.0 mg/kg Ts 30% SPI 2011 Alifater >C16-C35 < 10 mg/kg Ts 30% SPI 2011 Aromater >C8-C10 < 10 mg/kg Ts 30% SPI 2011 Aromater >C10-C16 < 0.90 mg/kg Ts 20% SPI 2011 Metylkrysener/benzo(antracener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Metylpyren/fluorantener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Aromater >C16-C35 < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Oljetyp < C10 Oljetyp > C10 Bens(antracen < mg/kg Ts 25% ISO 18287:2008 mod Krysen mg/kg Ts 25% ISO 18287:2008 mod Benso(b,k)fluoranten mg/kg Ts 25% ISO 18287:2008 mod Benzo(pyren < mg/kg Ts 25% ISO 18287:2008 mod Indeno(1,2,3-cd)pyren < mg/kg Ts 25% ISO 18287:2008 mod Dibens(a,h)antracen < mg/kg Ts 30% ISO 18287:2008 mod Naftalen < mg/kg Ts 25% ISO 18287:2008 mod Acenaftylen < mg/kg Ts 40% ISO 18287:2008 mod Acenaften < mg/kg Ts 25% ISO 18287:2008 mod Fluoren < mg/kg Ts 30% ISO 18287:2008 mod Fenantren < mg/kg Ts 25% ISO 18287:2008 mod Antracen < mg/kg Ts 25% ISO 18287:2008 mod Fluoranten mg/kg Ts 25% ISO 18287:2008 mod Pyren mg/kg Ts 25% ISO 18287:2008 mod Benzo(g,h,i)perylen < mg/kg Ts 25% ISO 18287:2008 mod * * * * insända provet. Sida 1 av 2

31 AR-18-SL EUSELI Í%R%^Â!a:n}Î Summa PAH med låg molekylvikt < mg/kg Ts Summa PAH med medelhög molekylvikt 0.14 mg/kg Ts Summa PAH med hög molekylvikt 0.16 mg/kg Ts Summa cancerogena PAH 0.15 mg/kg Ts Summa övriga PAH 0.20 mg/kg Ts Summa totala PAH mg/kg Ts Arsenik As 2.8 mg/kg Ts 25% EN ISO 11885:2009 / SS Barium Ba 32 mg/kg Ts 25% EN ISO 11885:2009 / SS Bly Pb 5.7 mg/kg Ts 25% EN ISO 11885:2009 / SS Kadmium Cd < 0.20 mg/kg Ts 25% EN ISO 11885:2009 / SS Kobolt Co 4.3 mg/kg Ts 25% EN ISO 11885:2009 / SS Koppar Cu 12 mg/kg Ts 25% EN ISO 11885:2009 / SS Krom Cr 5.4 mg/kg Ts 25% EN ISO 11885:2009 / SS Kvicksilver Hg mg/kg Ts 20% SS028311mod/SS-EN ISO17852mod Nickel Ni 7.1 mg/kg Ts 25% EN ISO 11885:2009 / SS Vanadin V 14 mg/kg Ts 25% EN ISO 11885:2009 / SS Zink Zn 35 mg/kg Ts 25% EN ISO 11885:2009 / SS Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Kopia till: (viktoria@jordnaramiljo.se) Paola Nilson, Rapportansvarig Denna rapport är elektroniskt validerad och signerad. insända provet. Sida 2 av 2

32 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: Jordnära Miljökonsult AB Hamngatan LIDKÖPING AR-18-SL EUSELI Í%R%^Â!a;/QÎ Kundnummer: SL Analysrapport Uppdragsmärkn Järnhättan Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: Provtagningsplats: Järnhättan Djup (m) Provtagningsdatum Provtagare 0,1-0, Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 95.2 % 5% SS-EN 12880:2000 Bensen < mg/kg Ts 30% EPA 5021 Toluen < 0.10 mg/kg Ts 30% EPA 5021 Etylbensen < 0.10 mg/kg Ts 30% EPA 5021 M/P/O-Xylen < 0.10 mg/kg Ts 30% EPA 5021 Summa TEX < 0.20 mg/kg Ts 30% EPA 5021 Alifater >C5-C8 < 5.0 mg/kg Ts 35% SPI 2011 Alifater >C8-C10 < 3.0 mg/kg Ts 35% SPI 2011 Alifater >C10-C12 < 5.0 mg/kg Ts 30% SPI 2011 Alifater >C12-C16 < 5.0 mg/kg Ts 30% SPI 2011 Summa Alifater >C5-C16 < 9.0 mg/kg Ts Alifater >C16-C35 < 10 mg/kg Ts 30% SPI 2011 Aromater >C8-C10 < 4.0 mg/kg Ts 30% SPI 2011 Aromater >C10-C16 < 0.90 mg/kg Ts 20% SPI 2011 Metylkrysener/benzo(antracener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Metylpyren/fluorantener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Aromater >C16-C35 < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Oljetyp < C10 Oljetyp > C10 Bens(antracen < mg/kg Ts 25% ISO 18287:2008 mod Krysen < mg/kg Ts 25% ISO 18287:2008 mod Benso(b,k)fluoranten mg/kg Ts 25% ISO 18287:2008 mod Benzo(pyren < mg/kg Ts 25% ISO 18287:2008 mod Indeno(1,2,3-cd)pyren < mg/kg Ts 25% ISO 18287:2008 mod Dibens(a,h)antracen < mg/kg Ts 30% ISO 18287:2008 mod Naftalen < mg/kg Ts 25% ISO 18287:2008 mod Acenaftylen < mg/kg Ts 40% ISO 18287:2008 mod * * insända provet. Sida 1 av 2

33 AR-18-SL EUSELI Í%R%^Â!a;/QÎ Acenaften < mg/kg Ts 25% ISO 18287:2008 mod Fluoren < mg/kg Ts 30% ISO 18287:2008 mod Fenantren < mg/kg Ts 25% ISO 18287:2008 mod Antracen < mg/kg Ts 25% ISO 18287:2008 mod Fluoranten mg/kg Ts 25% ISO 18287:2008 mod Pyren mg/kg Ts 25% ISO 18287:2008 mod Benzo(g,h,i)perylen < mg/kg Ts 25% ISO 18287:2008 mod Summa PAH med låg molekylvikt < mg/kg Ts Summa PAH med medelhög molekylvikt 0.14 mg/kg Ts Summa PAH med hög molekylvikt 0.14 mg/kg Ts Summa cancerogena PAH 0.12 mg/kg Ts Summa övriga PAH 0.20 mg/kg Ts Summa totala PAH mg/kg Ts Arsenik As 2.3 mg/kg Ts 25% EN ISO 11885:2009 / SS Barium Ba 32 mg/kg Ts 25% EN ISO 11885:2009 / SS Bly Pb 6.9 mg/kg Ts 25% EN ISO 11885:2009 / SS Kadmium Cd < 0.20 mg/kg Ts 25% EN ISO 11885:2009 / SS Kobolt Co 5.0 mg/kg Ts 25% EN ISO 11885:2009 / SS Koppar Cu 13 mg/kg Ts 25% EN ISO 11885:2009 / SS Krom Cr 7.1 mg/kg Ts 25% EN ISO 11885:2009 / SS Kvicksilver Hg mg/kg Ts 20% SS028311mod/SS-EN ISO17852mod Nickel Ni 8.0 mg/kg Ts 25% EN ISO 11885:2009 / SS Vanadin V 16 mg/kg Ts 25% EN ISO 11885:2009 / SS Zink Zn 34 mg/kg Ts 25% EN ISO 11885:2009 / SS MTBE Metyltertiärbutyleter < mg/kg Ts LidMiljö.0A * Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Kopia till: (viktoria@jordnaramiljo.se) Paola Nilson, Rapportansvarig Denna rapport är elektroniskt validerad och signerad. insända provet. Sida 2 av 2

34 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: Jordnära Miljökonsult AB Hamngatan LIDKÖPING AR-18-SL EUSELI Í%R%^Â!a:p(Î Kundnummer: SL Analysrapport Uppdragsmärkn Järnhättan Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: Provtagningsplats: Järnhättan Djup (m) Provtagningsdatum Provtagare 1,5-2, Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 86.3 % 5% SS-EN 12880:2000 Alifater >C8-C10 < 5.0 mg/kg Ts 35% SPI 2011 Alifater >C10-C12 < 5.0 mg/kg Ts 30% SPI 2011 Alifater >C12-C16 < 5.0 mg/kg Ts 30% SPI 2011 Alifater >C16-C35 < 10 mg/kg Ts 30% SPI 2011 Aromater >C8-C10 < 10 mg/kg Ts 30% SPI 2011 Aromater >C10-C16 < 0.90 mg/kg Ts 20% SPI 2011 Metylkrysener/benzo(antracener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Metylpyren/fluorantener 0.68 mg/kg Ts 25% SIS: TK 535 N 012 Aromater >C16-C mg/kg Ts 25% SIS: TK 535 N 012 Oljetyp < C10 Oljetyp > C10 Bens(antracen 0.38 mg/kg Ts 25% ISO 18287:2008 mod Krysen 0.42 mg/kg Ts 25% ISO 18287:2008 mod Benso(b,k)fluoranten 0.58 mg/kg Ts 25% ISO 18287:2008 mod Benzo(pyren 0.28 mg/kg Ts 25% ISO 18287:2008 mod Indeno(1,2,3-cd)pyren 0.24 mg/kg Ts 25% ISO 18287:2008 mod Dibens(a,h)antracen < mg/kg Ts 30% ISO 18287:2008 mod Naftalen < mg/kg Ts 25% ISO 18287:2008 mod Acenaftylen mg/kg Ts 40% ISO 18287:2008 mod Acenaften < mg/kg Ts 25% ISO 18287:2008 mod Fluoren < mg/kg Ts 30% ISO 18287:2008 mod Fenantren 0.71 mg/kg Ts 25% ISO 18287:2008 mod Antracen 0.11 mg/kg Ts 25% ISO 18287:2008 mod Fluoranten 0.98 mg/kg Ts 25% ISO 18287:2008 mod Pyren 0.96 mg/kg Ts 25% ISO 18287:2008 mod Benzo(g,h,i)perylen 0.17 mg/kg Ts 25% ISO 18287:2008 mod * * * * insända provet. Sida 1 av 2
