Dragpressning av tunnplåt. Prof. François Rondé-Oustau
|
|
- Joakim Eliasson
- för 4 år sedan
- Visningar:
Transkript
1 Dragpressning av tunnplåt Prof. François Rondé-Oustau
2 Bildelar Dragpressning: användningsområde? Karosser Chassidelar Motordetaljer, m.m.

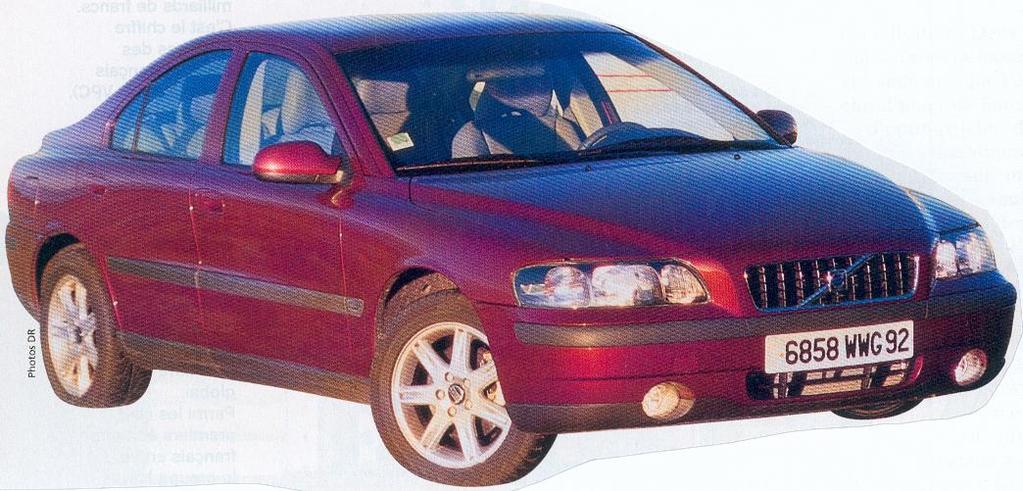

3 ett svenskt exempel!
4 Bilkaross framskärm: (kallvalsad stålplåt)

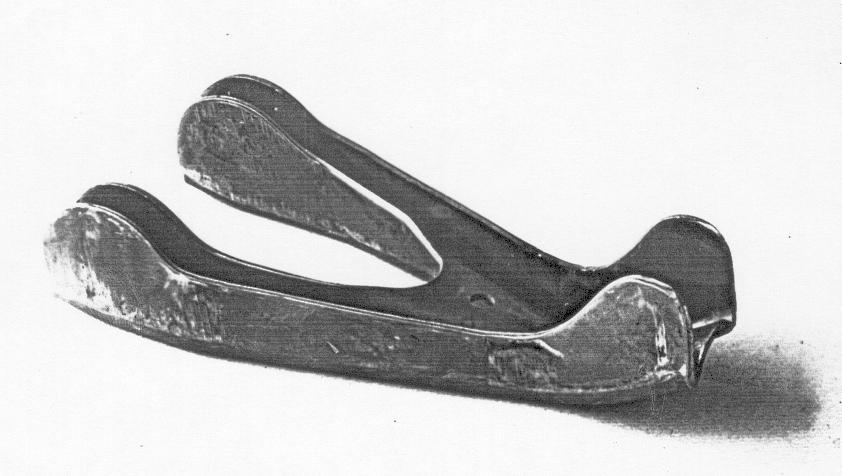

5 Bilchassi : Bärarm (varmvalsad stålplåt)

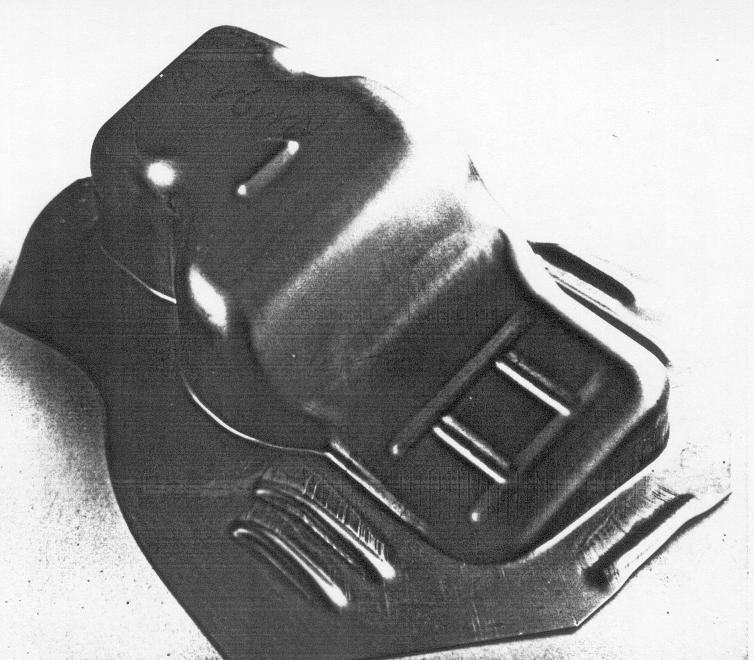

6 Lastbilsdelar : oljetråg (kallvalsad stålplåt)
7 Bildelar Dragpressning: användningsområde? Karosser Chassidelar Motordetaljer, m.m. Hushållsmaskiner Vitvaror

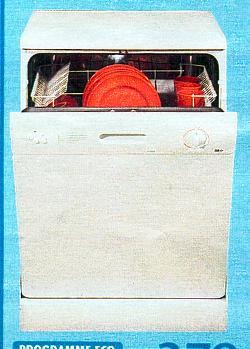

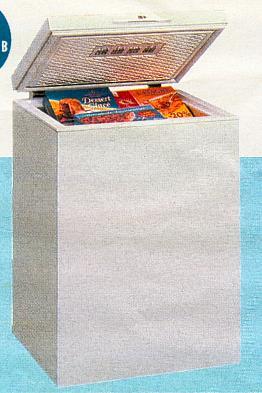

8 Vitvaror
9 Bildelar Dragpressning: användningsområde? Karosser Chassidelar Motordetaljer, m.m. Hushållsmaskiner Vitvaror Behållare
10 Behållare : formningssteg av tunnplåtsburk

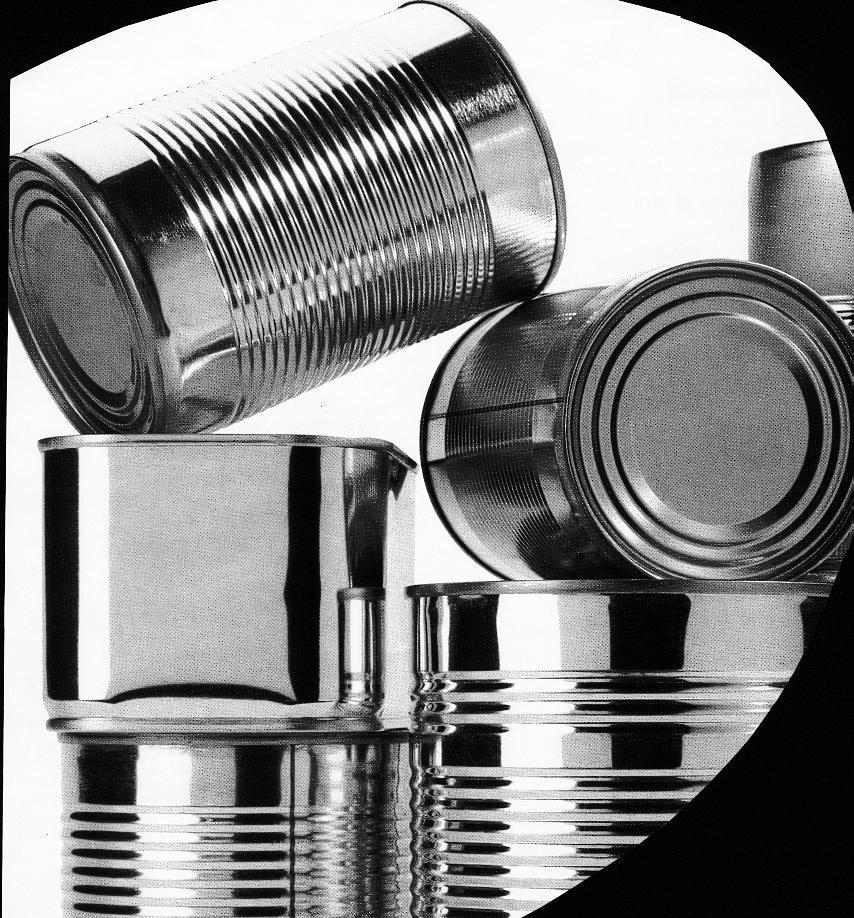

11 Behållare: konservburkar
12 Dragpressning: användningsområde? Bildelar Karosser Chassidelar Motordetaljer, m.m. Hushållsmaskiner Vitvaror Behållare Anslutningsstift för elekroniska applikationer...
13 Två olika formningsmetoder Enstycksformning Progressiv formning pressar matade från spole
14 Enstycksformning
15 Progressiv formning

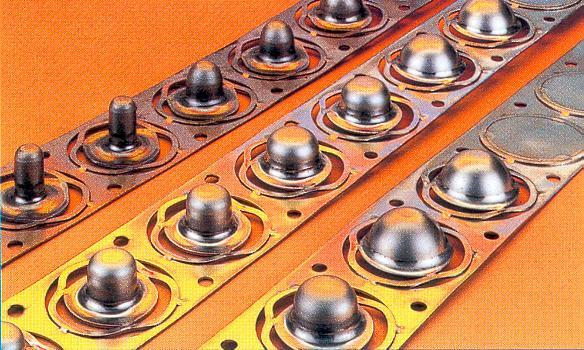

16 Progressiv formning
17 Spolmatad maskin
18 Basoperationer Expandering över en form Dragning invändigt i ett sänke Direkt dragning efter förformning Reverserad dragning efter förformning Sträckning av plåtformen

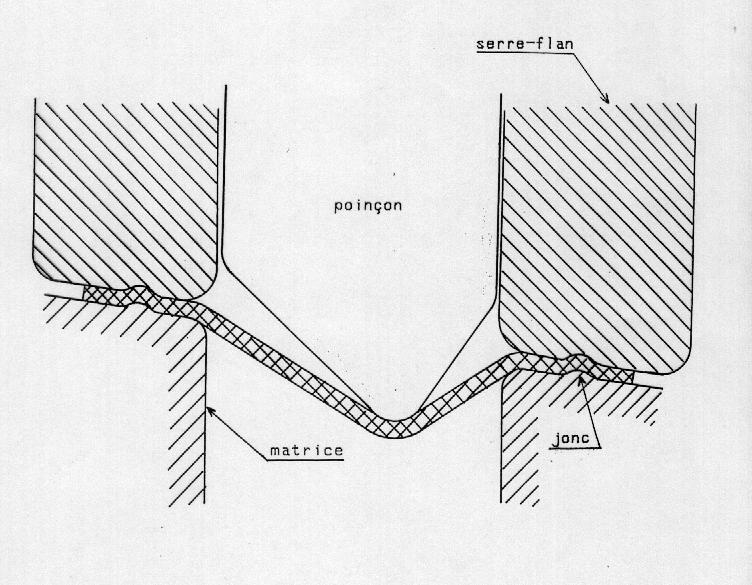

19 Huvuddelar för dragningsoperation Plåthållare Dorn Dyna Dragvulst

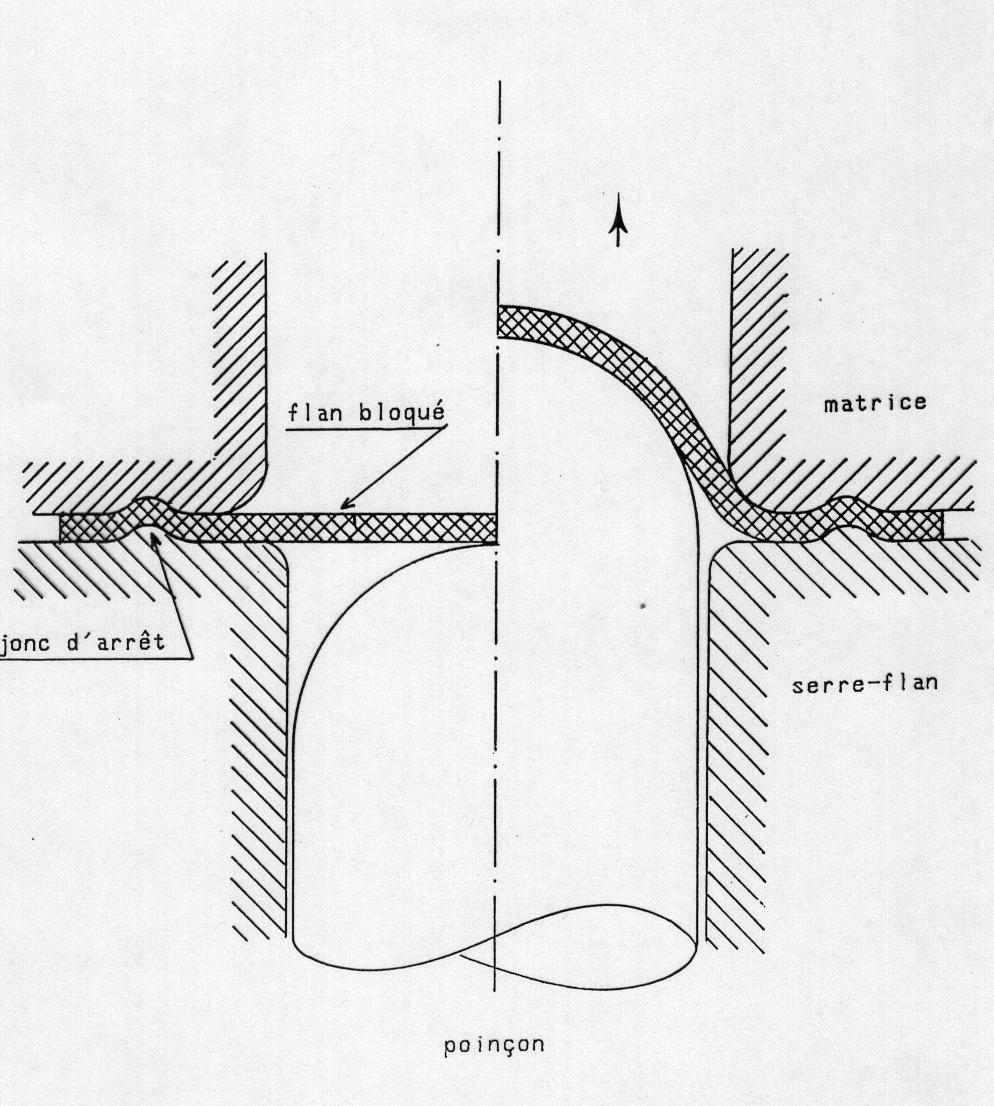

20 Expandering över en form : bi-axial spänning Inspänd plåt Plåthållare Dragvulst Dyna Före dragning Dorn Under dragning
21 Dragning invändigt i ett sänke: Drag/tryckspänning Plåt Plåthållare Dyna Före dragning Dorn Under dragning
22 Direkt dragning efter förformning. Dorn Plåthållare Förformat arbetsstycke Dyna Före dragning Under dragning
23 Reverserad dragning efter förformning.
24 Simultan direkt dragning och reverserad dragning.

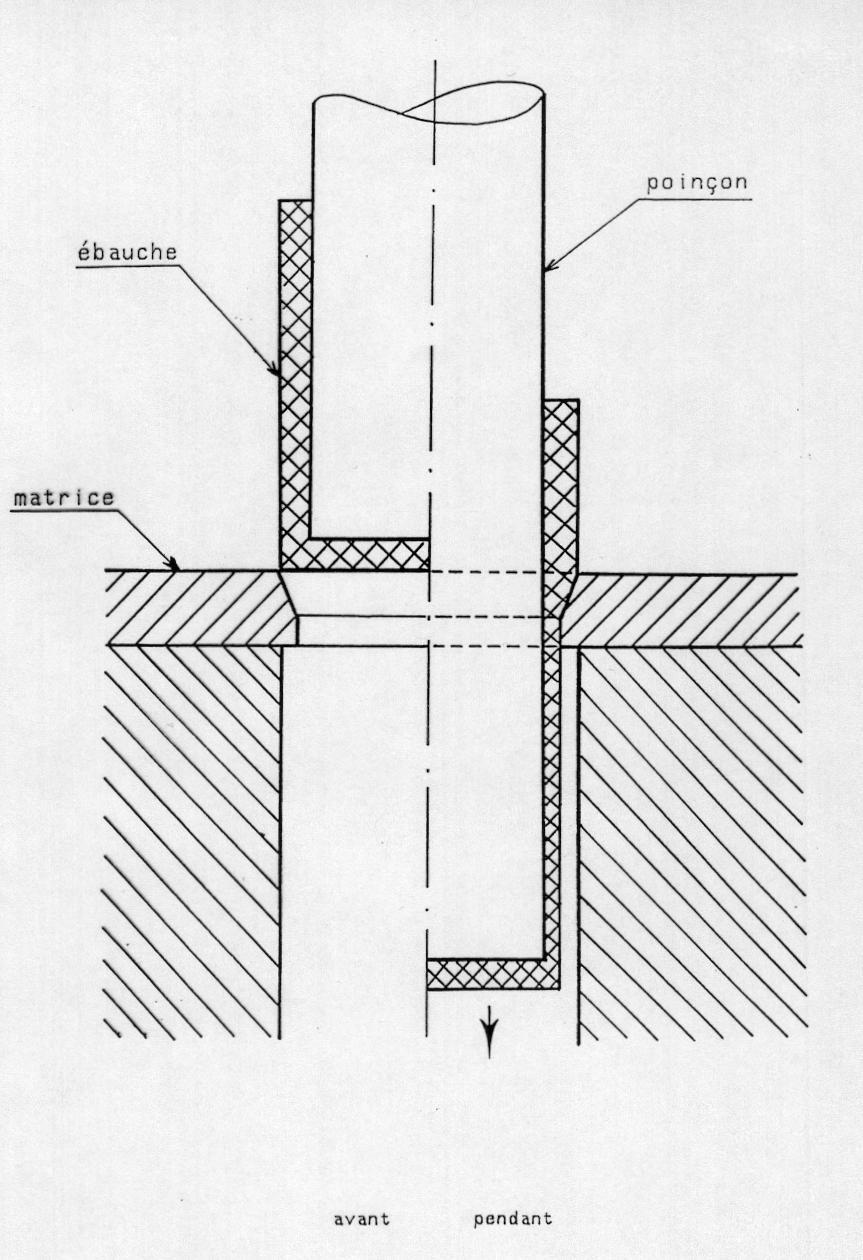

25 Sträckning av plåtformen. Preform Dorn Dorn Före sträckning Under sträckning
26 Formningsmaskiner Mekaniska pressar Hydrauliska pressar Multistegspressar Pressnings lina

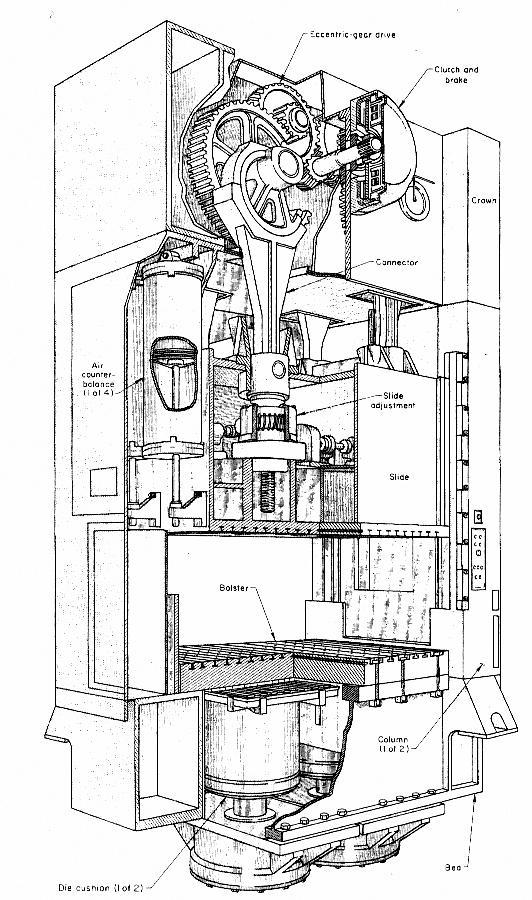

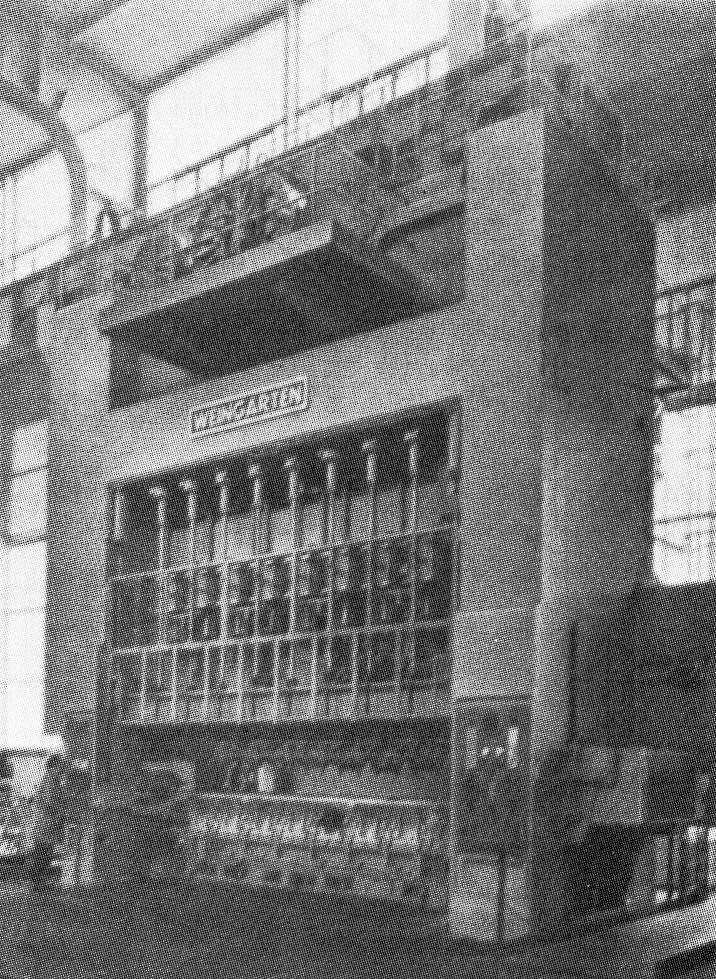

27 Mekanisk press för dragpressning
28 Hydraulisk press för dragpressning
29 Multistegspress.

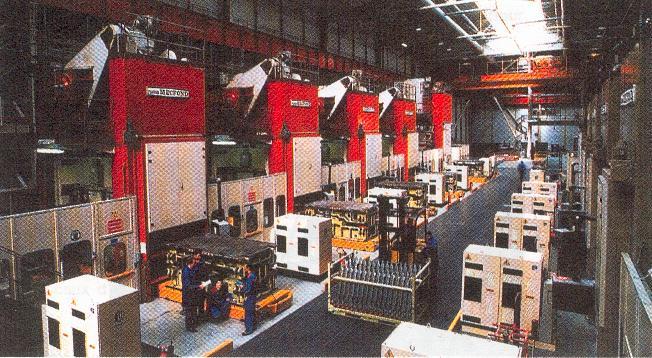

30 Fem-pressars dragpressnings line
31 Fyrastegs / singel vevaxelpress
32 Olika formningsverktyg Verktyg för stora karosstycken Kammanövrerade verktyg Dragsömmens utformande

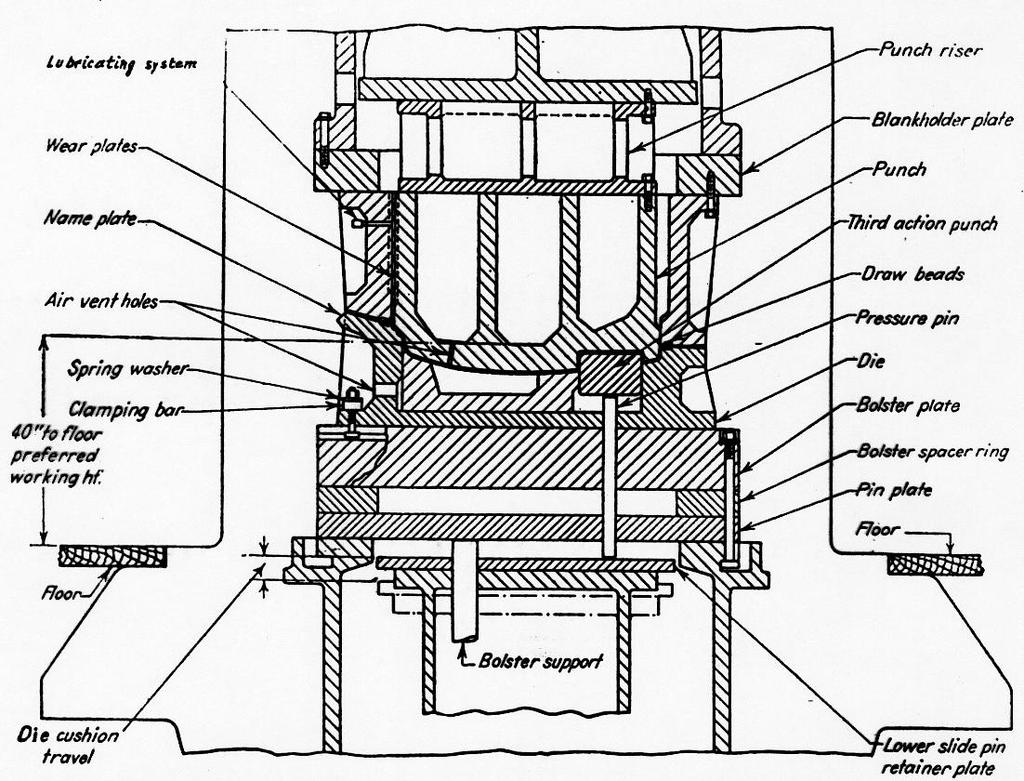

33 Verktyg för stora karosstycken

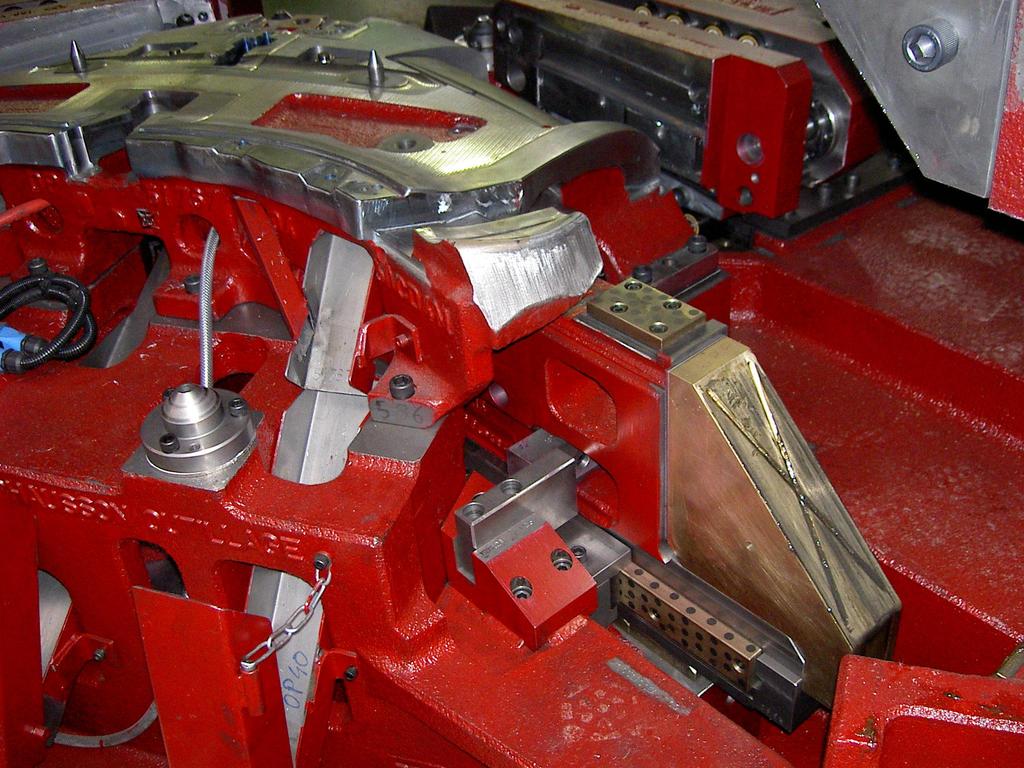

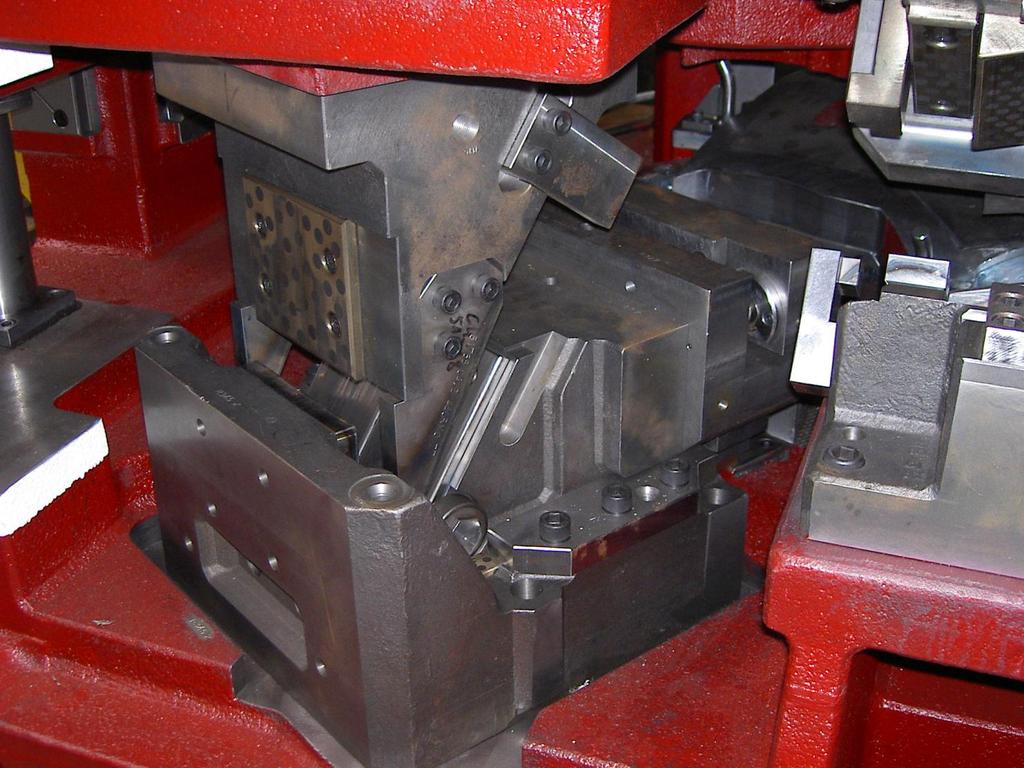

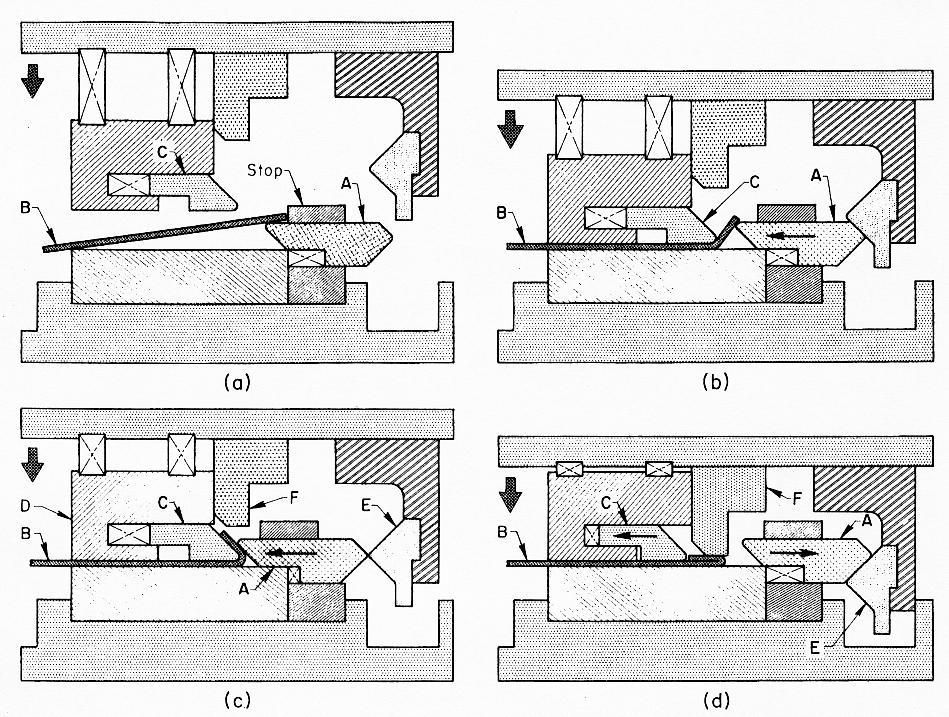

34 Kammanövrerade verktyg
35 Kammanövrerade verktyg
36 Kammanövrerade verktyg

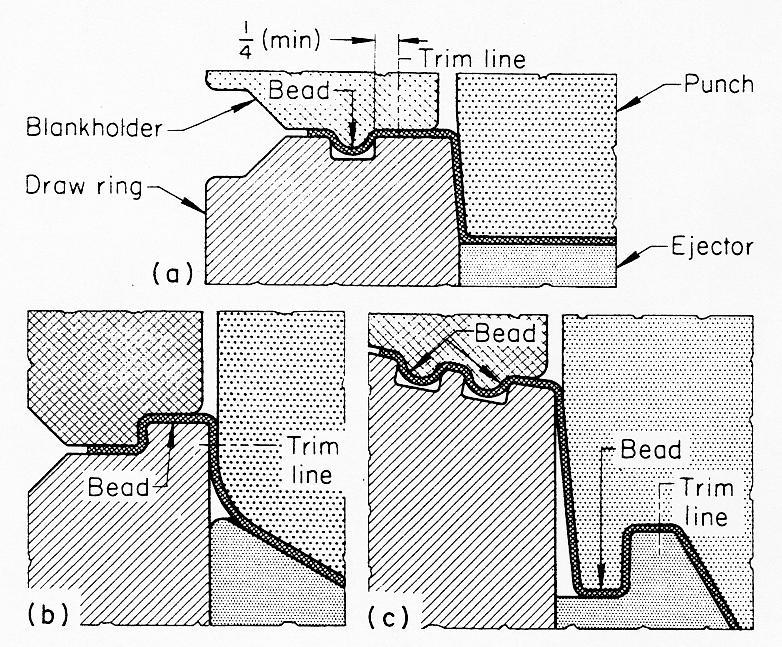

37 Olika dragsömmars utformande
38 Begränsnings fenomen skrynkling (eller buckling) kragning / brott
39 Skrynkling eller buckling Fenomen som uppstår på grund av tryckspänningar Ökar med materialets härdningsegenskaper Ökar också när materialet blir tunnare
40 Buckling som uppstått under dragning invändigt över sänke

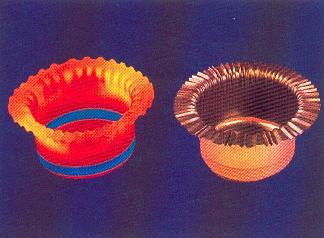

41 Kantskrynkling under dragning av cylindrisk kopp
42 Väggskrynkling under dragning av konisk kopp

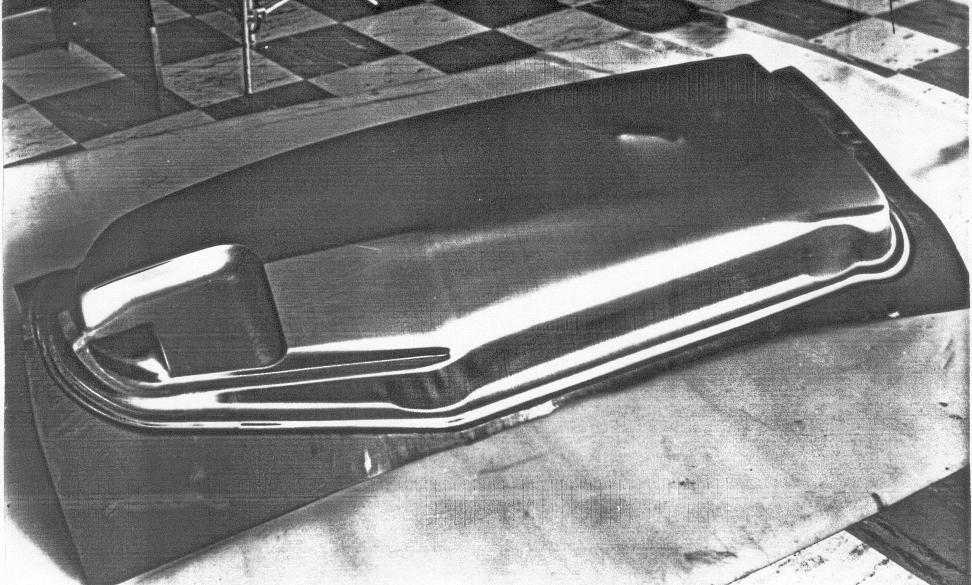

43 Skrynkling på dragen bildel
44 Buckling av skal under tryckspänning
45 Mekanismen för tryckspänningens utveckling i tunnplåt Initial blank
46 Kragning och Brott Kopplat till spänningsutveckling och deformationsgräns för metallen Deformationshärdande effekt vid upprepade dragningar Anisotropt beteende av metallen uppstår vid dragning
47 Formningsgräns-kurvor
48 Formningsgränser och spänningsmönster
49 säkerhetsområde för plåthållartryck B A
50 Återfjädring efter dragning Ökar med elasticitetsgränsen Minskar med ökad elasticitetsmodul (Young s modulus)
51 Spänningskurva elastic ramp plastic deformation elastic discharge Spring back plastic elastic total
52 The END
