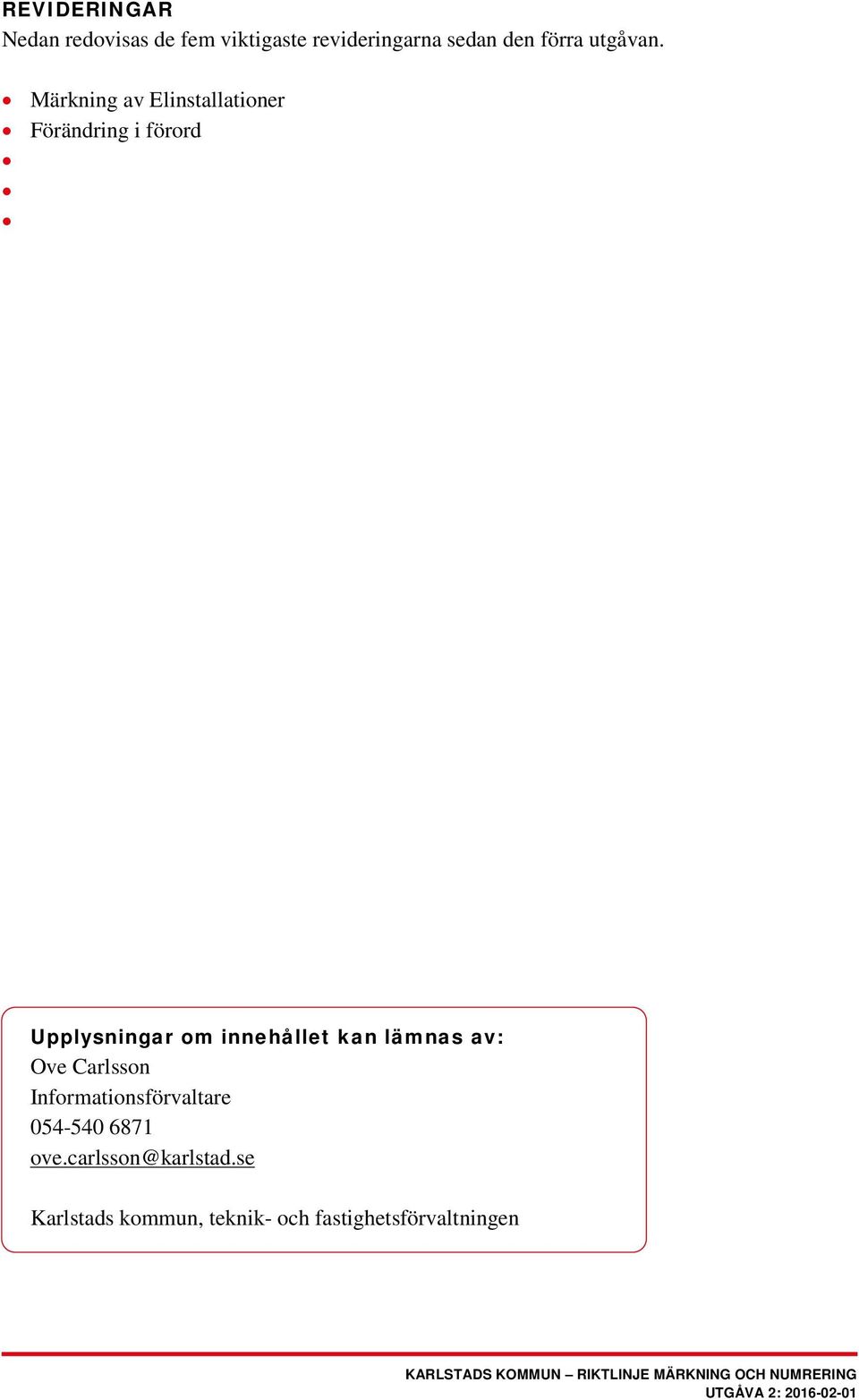

2 REVIDERINGAR Nedan redovisas de fem viktigaste revideringarna sedan den förra utgåvan. Märkning av Elinstallationer Förändring i förord Upplysningar om innehållet kan lämnas av: Ove Carlsson Informationsförvaltare ove.carlsson@karlstad.se Karlstads kommun, teknik- och fastighetsförvaltningen

3 FÖRORD 3 Det är teknik- och fastighetsförvaltningen i Karlstads kommun som bygger och sköter Karlstad. Vi ansvarar för kommunens markexploatering, gator, natur, fastigheter, vatten och avlopp. Det här dokumentet riktar sig till dig som konsult, entreprenör och till vår egen personal vid om- och nybyggnationer av lokaler och anslutande mark. Riktlinjerna i det här dokumentet är styrande och beskriver vilka krav vi ställer utöver myndighetskrav, olika standards och branschregler, som till exempel Plan- och bygglagen, PBL, Boverkets byggregler, BBR, Allmän material- och arbetsbeskrivning, AMA samt Råd och anvisningar, RA. Genom att följa de här riktlinjerna under hela uppdraget säkerställs kvalitet och kostnadseffektivitet både under pågående uppdrag och i förvaltning. Om riktlinjerna av någon anledning behöver frångås måste det ske i samråd med sakkunnig på teknik- och fastighetsförvaltningen. Förslag till avvikelse dokumenteras och godkänns av avdelningschef på lokalförsörjningsavdelningen. Eftersom riktlinjerna revideras under året, är det viktigt att uppdragstagaren förvissar sig om att det är de gällande riktlinjerna som används. Den version som gäller vid uppdragets start, är den som sedan gäller under hela uppdraget, om inte något annat har avtalats. Senaste version hittar du alltid på Har du synpunkter på riktlinjerna är vi tacksamma om du mejlar dem till oss på byggriktlinjer@karlstad.se. Karlstad i januari 2016 Anna-Lena Ljung Fastighetschef/avdelningschef Karlstads kommun, teknik- och fastighetsförvaltningen

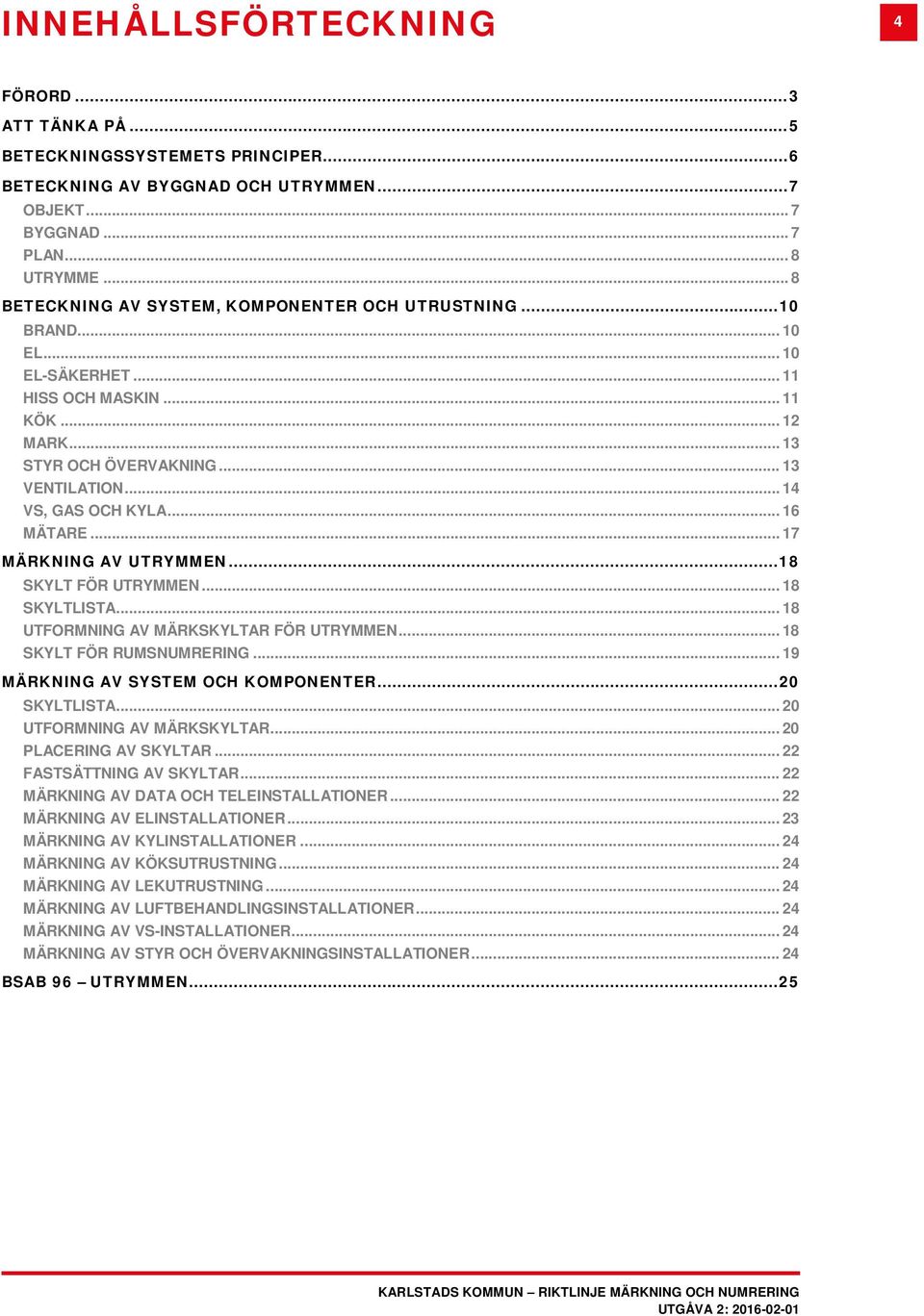

4 INNEHÅLLSFÖRTECKNING 4 FÖRORD... 3 ATT TÄNKA PÅ... 5 BETECKNINGSSYSTEMETS PRINCIPER... 6 BETECKNING AV BYGGNAD OCH UTRYMMEN... 7 OBJEKT... 7 BYGGNAD... 7 PLAN... 8 UTRYMME... 8 BETECKNING AV SYSTEM, KOMPONENTER OCH UTRUSTNING BRAND EL EL-SÄKERHET HISS OCH MASKIN KÖK MARK STYR OCH ÖVERVAKNING VENTILATION VS, GAS OCH KYLA MÄTARE MÄRKNING AV UTRYMMEN SKYLT FÖR UTRYMMEN SKYLTLISTA UTFORMNING AV MÄRKSKYLTAR FÖR UTRYMMEN SKYLT FÖR RUMSNUMRERING MÄRKNING AV SYSTEM OCH KOMPONENTER SKYLTLISTA UTFORMNING AV MÄRKSKYLTAR PLACERING AV SKYLTAR FASTSÄTTNING AV SKYLTAR MÄRKNING AV DATA OCH TELEINSTALLATIONER MÄRKNING AV ELINSTALLATIONER MÄRKNING AV KYLINSTALLATIONER MÄRKNING AV KÖKSUTRUSTNING MÄRKNING AV LEKUTRUSTNING MÄRKNING AV LUFTBEHANDLINGSINSTALLATIONER MÄRKNING AV VS-INSTALLATIONER MÄRKNING AV STYR OCH ÖVERVAKNINGSINSTALLATIONER BSAB 96 UTRYMMEN... 25

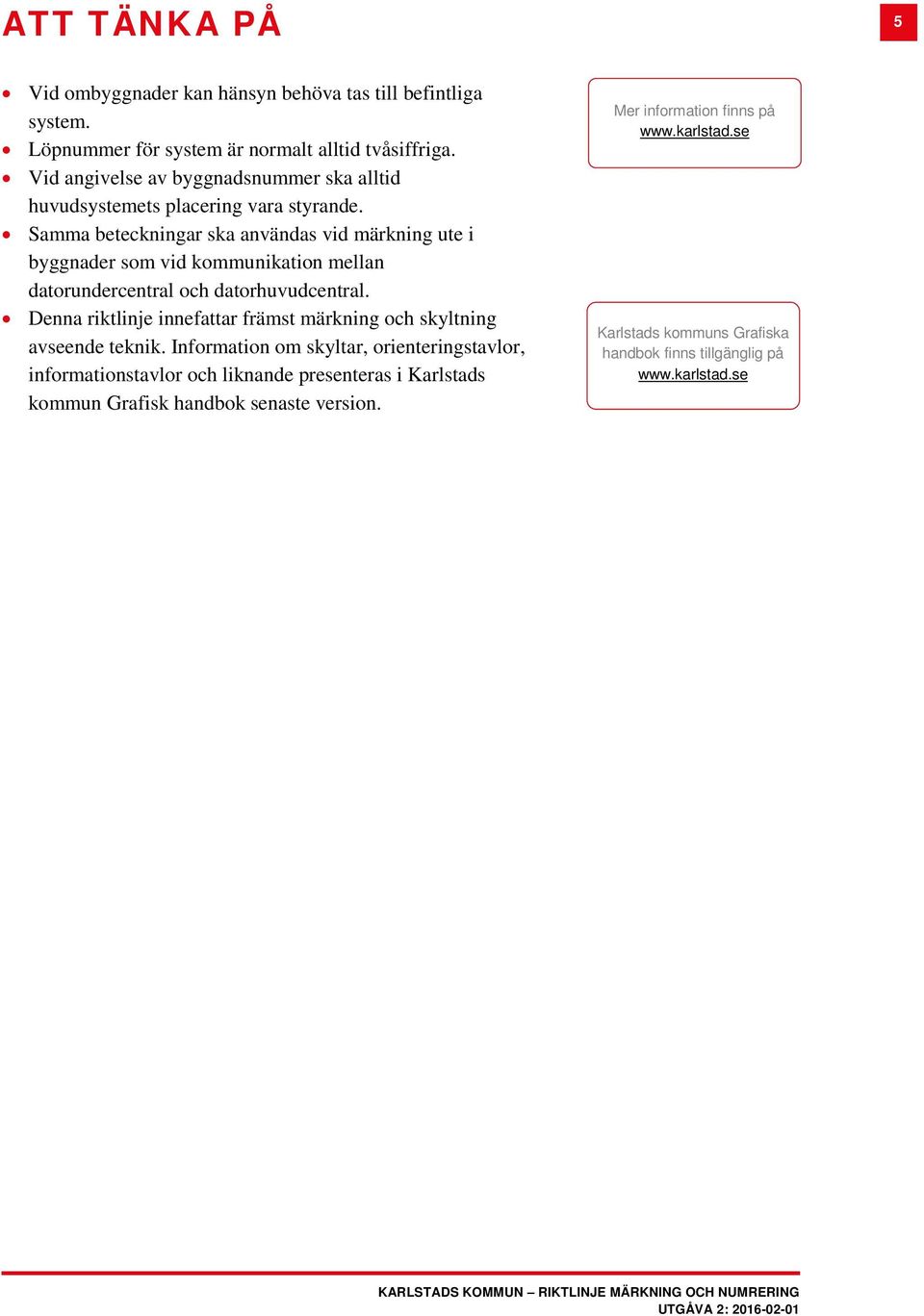

5 ATT TÄNKA PÅ 5 Vid ombyggnader kan hänsyn behöva tas till befintliga system. Löpnummer för system är normalt alltid tvåsiffriga. Vid angivelse av byggnadsnummer ska alltid huvudsystemets placering vara styrande. Samma beteckningar ska användas vid märkning ute i byggnader som vid kommunikation mellan datorundercentral och datorhuvudcentral. Denna riktlinje innefattar främst märkning och skyltning avseende teknik. Information om skyltar, orienteringstavlor, informationstavlor och liknande presenteras i Karlstads kommun Grafisk handbok senaste version. Mer information finns på Karlstads kommuns Grafiska handbok finns tillgänglig på

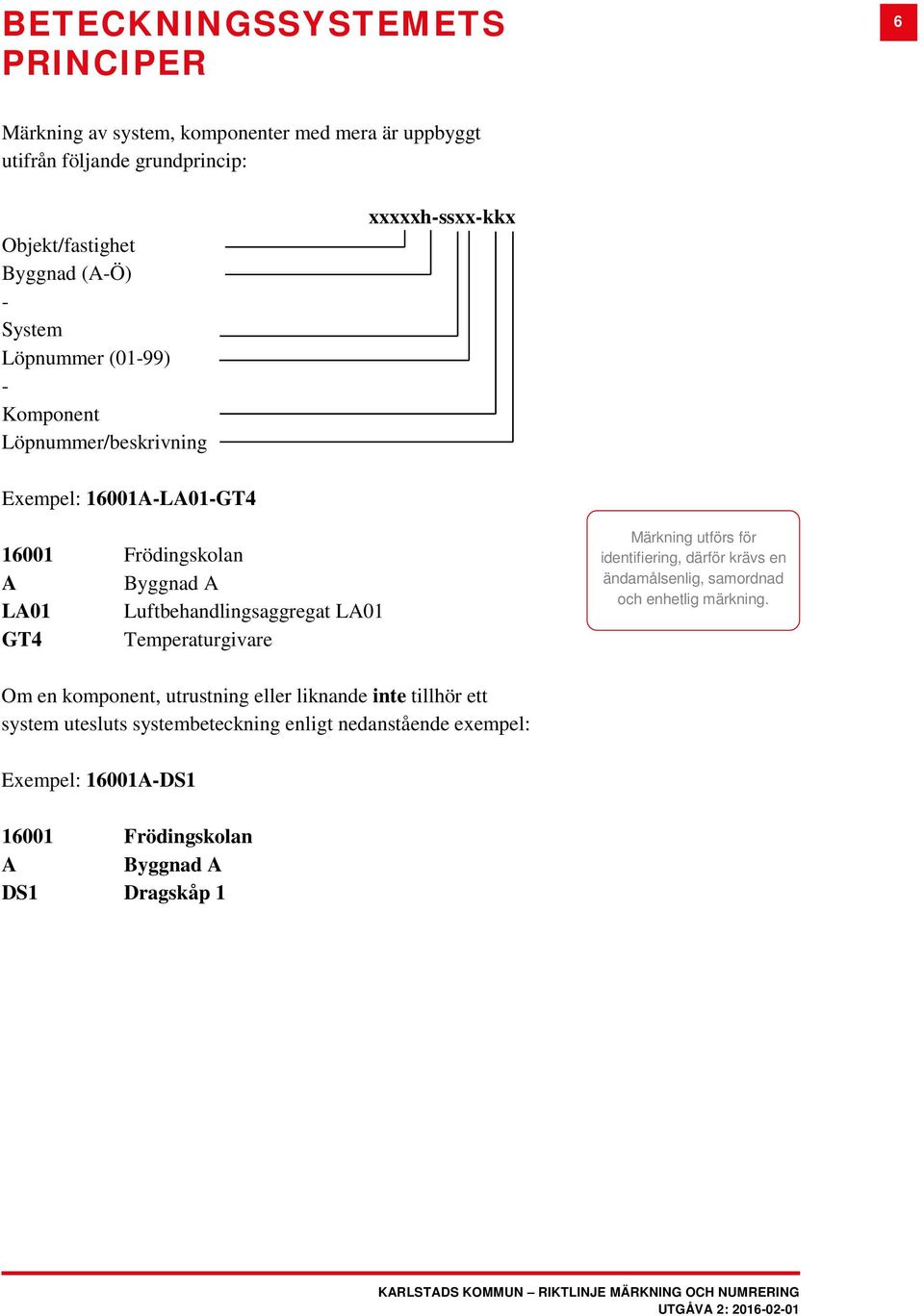

6 BETECKNINGSSYSTEMETS PRINCIPER 6 Märkning av system, komponenter med mera är uppbyggt utifrån följande grundprincip: Objekt/fastighet Byggnad (A-Ö) - System Löpnummer (01-99) - Komponent Löpnummer/beskrivning xxxxxh-ssxx-kkx Exempel: 16001A-LA01-GT Frödingskolan A Byggnad A LA01 Luftbehandlingsaggregat LA01 GT4 Temperaturgivare Märkning utförs för identifiering, därför krävs en ändamålsenlig, samordnad och enhetlig märkning. Om en komponent, utrustning eller liknande inte tillhör ett system utesluts systembeteckning enligt nedanstående exempel: Exempel: 16001A-DS Frödingskolan A Byggnad A DS1 Dragskåp 1

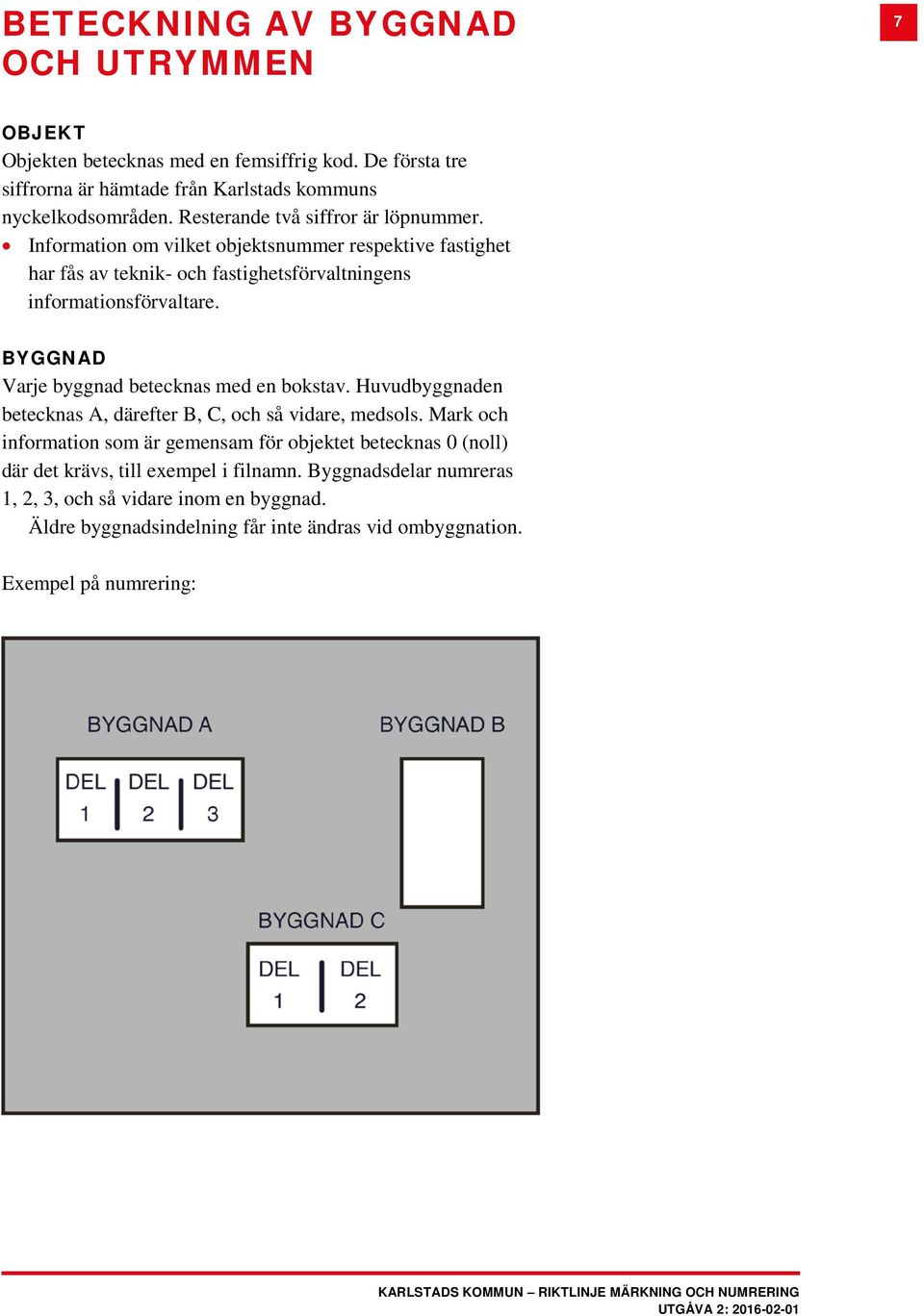

7 BETECKNING AV BYGGNAD OCH UTRYMMEN 7 OBJEKT Objekten betecknas med en femsiffrig kod. De första tre siffrorna är hämtade från Karlstads kommuns nyckelkodsområden. Resterande två siffror är löpnummer. Information om vilket objektsnummer respektive fastighet har fås av teknik- och fastighetsförvaltningens informationsförvaltare. BYGGNAD Varje byggnad betecknas med en bokstav. Huvudbyggnaden betecknas A, därefter B, C, och så vidare, medsols. Mark och information som är gemensam för objektet betecknas 0 (noll) där det krävs, till exempel i filnamn. Byggnadsdelar numreras 1, 2, 3, och så vidare inom en byggnad. Äldre byggnadsindelning får inte ändras vid ombyggnation. Exempel på numrering:

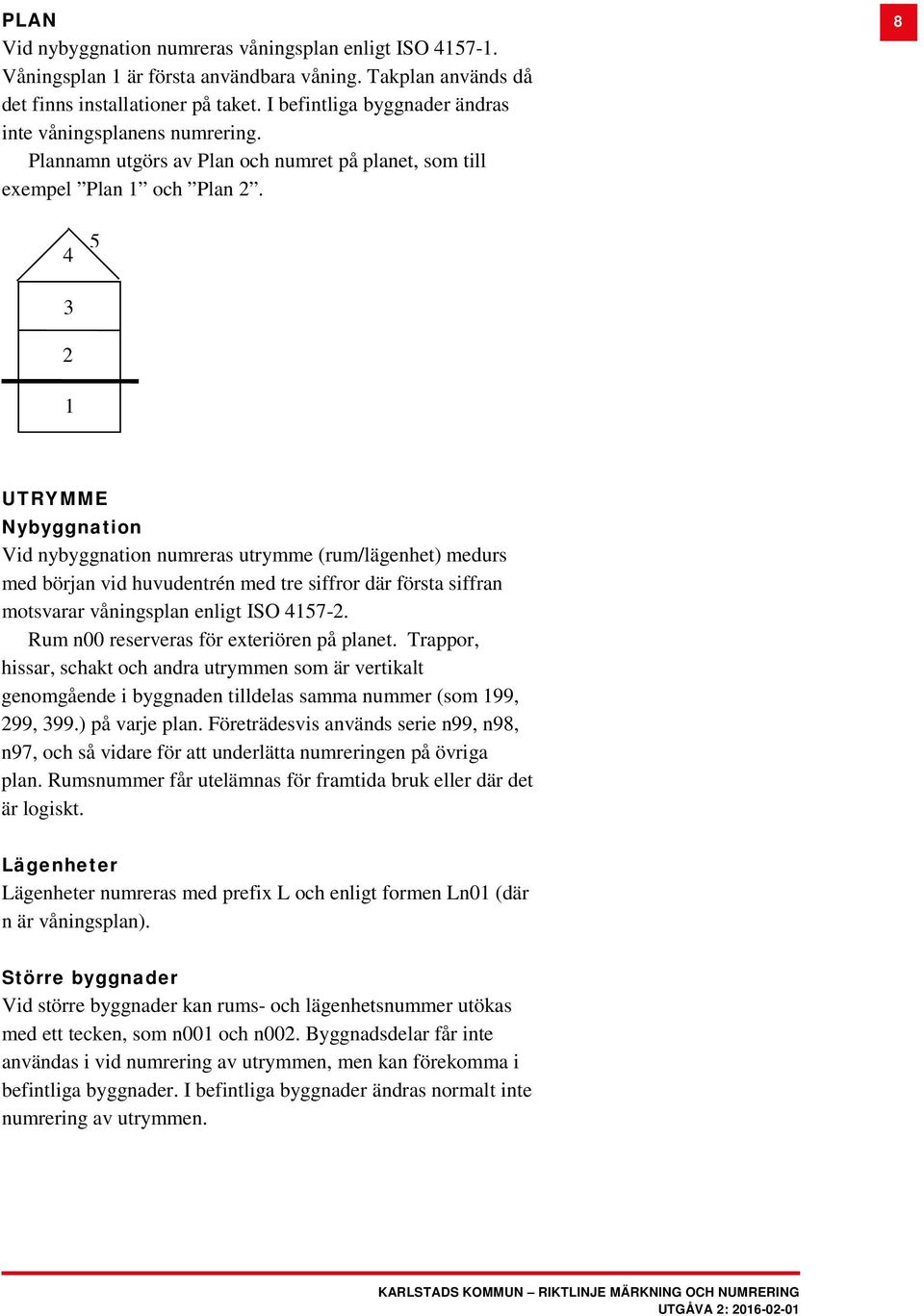

8 PLAN Vid nybyggnation numreras våningsplan enligt ISO Våningsplan 1 är första användbara våning. Takplan används då det finns installationer på taket. I befintliga byggnader ändras inte våningsplanens numrering. Plannamn utgörs av Plan och numret på planet, som till exempel Plan 1 och Plan UTRYMME Nybyggnation Vid nybyggnation numreras utrymme (rum/lägenhet) medurs med början vid huvudentrén med tre siffror där första siffran motsvarar våningsplan enligt ISO Rum n00 reserveras för exteriören på planet. Trappor, hissar, schakt och andra utrymmen som är vertikalt genomgående i byggnaden tilldelas samma nummer (som 199, 299, 399.) på varje plan. Företrädesvis används serie n99, n98, n97, och så vidare för att underlätta numreringen på övriga plan. Rumsnummer får utelämnas för framtida bruk eller där det är logiskt. Lägenheter Lägenheter numreras med prefix L och enligt formen Ln01 (där n är våningsplan). Större byggnader Vid större byggnader kan rums- och lägenhetsnummer utökas med ett tecken, som n001 och n002. Byggnadsdelar får inte användas i vid numrering av utrymmen, men kan förekomma i befintliga byggnader. I befintliga byggnader ändras normalt inte numrering av utrymmen.

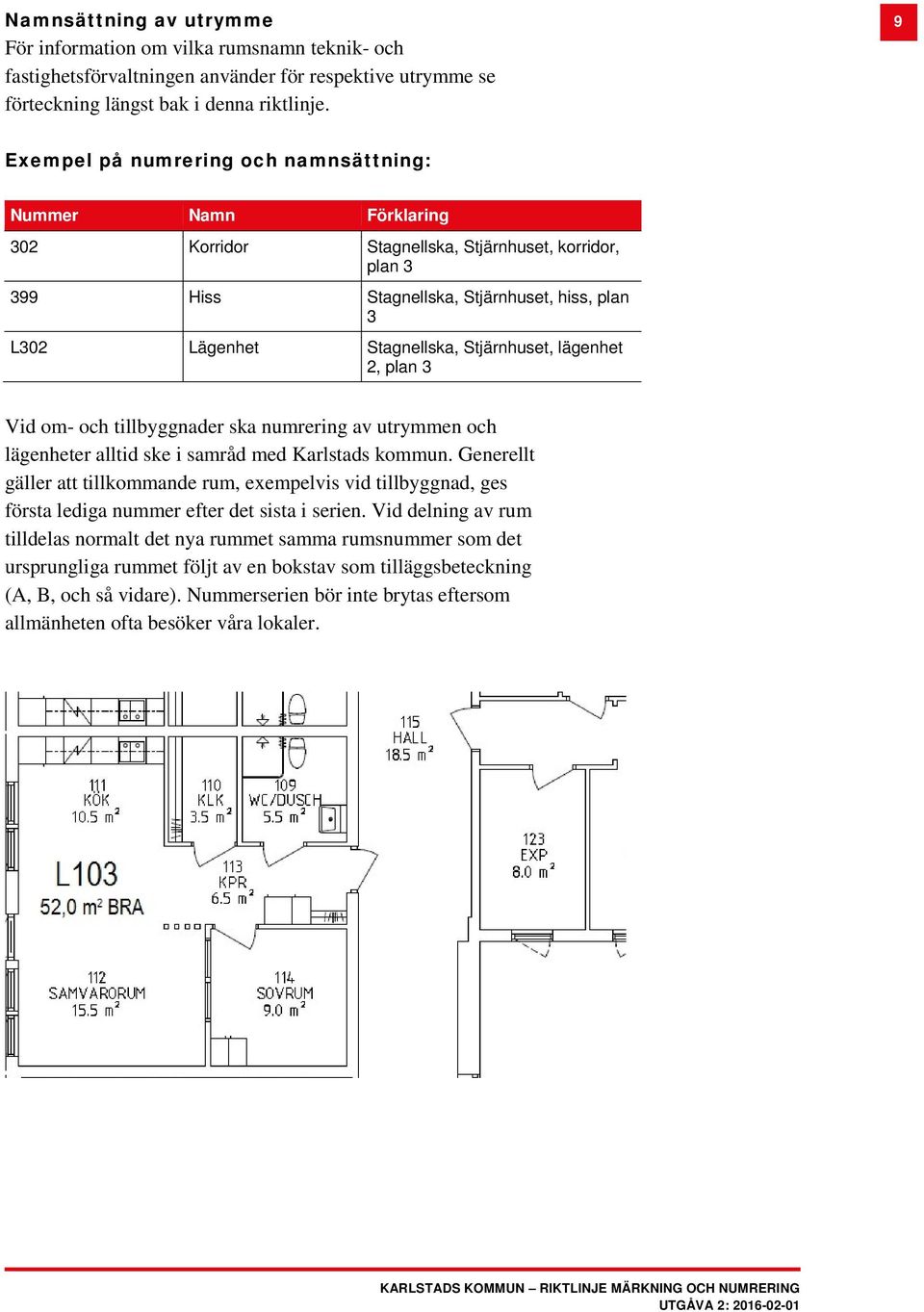

9 Namnsättning av utrymme För information om vilka rumsnamn teknik- och fastighetsförvaltningen använder för respektive utrymme se förteckning längst bak i denna riktlinje. 9 Exempel på numrering och namnsättning: Nummer Namn Förklaring 302 Korridor Stagnellska, Stjärnhuset, korridor, plan Hiss Stagnellska, Stjärnhuset, hiss, plan 3 L302 Lägenhet Stagnellska, Stjärnhuset, lägenhet 2, plan 3 Vid om- och tillbyggnader ska numrering av utrymmen och lägenheter alltid ske i samråd med Karlstads kommun. Generellt gäller att tillkommande rum, exempelvis vid tillbyggnad, ges första lediga nummer efter det sista i serien. Vid delning av rum tilldelas normalt det nya rummet samma rumsnummer som det ursprungliga rummet följt av en bokstav som tilläggsbeteckning (A, B, och så vidare). Nummerserien bör inte brytas eftersom allmänheten ofta besöker våra lokaler.

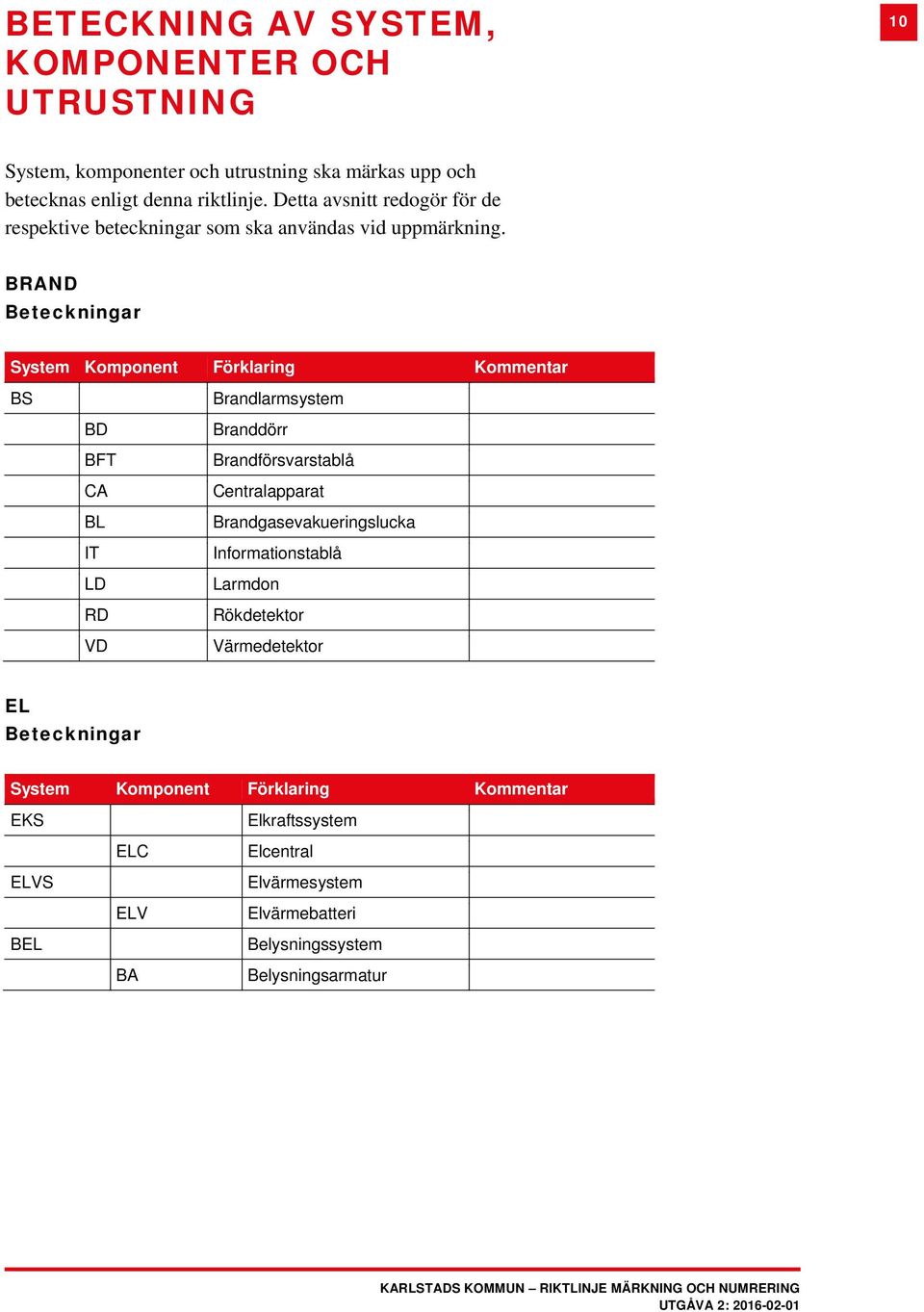

10 BETECKNING AV SYSTEM, KOMPONENTER OCH UTRUSTNING 10 System, komponenter och utrustning ska märkas upp och betecknas enligt denna riktlinje. Detta avsnitt redogör för de respektive beteckningar som ska användas vid uppmärkning. BRAND Beteckningar System Komponent Förklaring Kommentar BS BD BFT CA BL IT LD RD VD Brandlarmsystem Branddörr Brandförsvarstablå Centralapparat Brandgasevakueringslucka Informationstablå Larmdon Rökdetektor Värmedetektor EL Beteckningar System Komponent Förklaring Kommentar EKS ELVS BEL ELC ELV BA Elkraftssystem Elcentral Elvärmesystem Elvärmebatteri Belysningssystem Belysningsarmatur

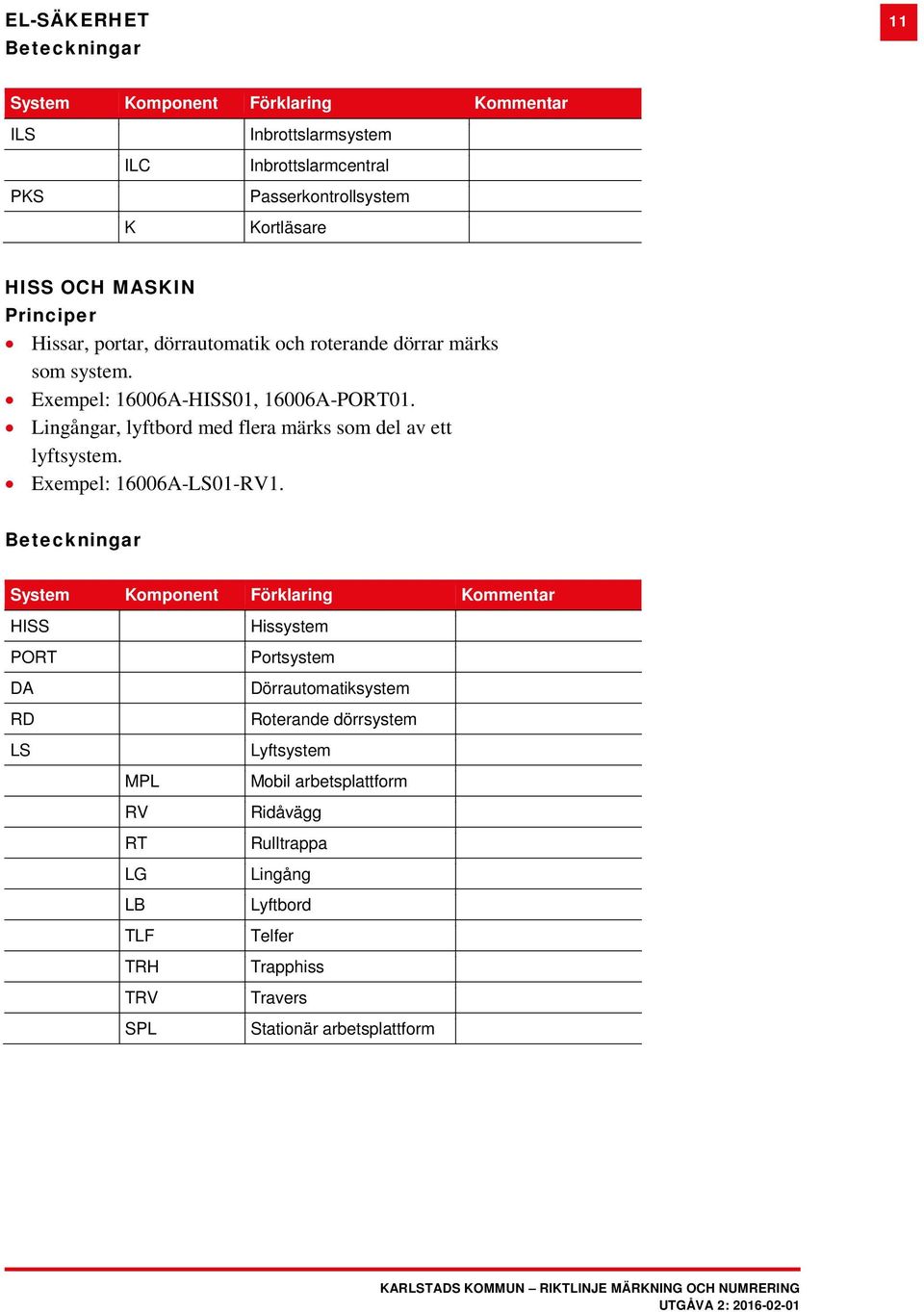

11 EL-SÄKERHET Beteckningar 11 System Komponent Förklaring Kommentar ILS PKS ILC K Inbrottslarmsystem Inbrottslarmcentral Passerkontrollsystem Kortläsare HISS OCH MASKIN Principer Hissar, portar, dörrautomatik och roterande dörrar märks som system. Exempel: 16006A-HISS01, 16006A-PORT01. Lingångar, lyftbord med flera märks som del av ett lyftsystem. Exempel: 16006A-LS01-RV1. Beteckningar System Komponent Förklaring Kommentar HISS PORT DA RD LS MPL RV RT LG LB TLF TRH TRV SPL Hissystem Portsystem Dörrautomatiksystem Roterande dörrsystem Lyftsystem Mobil arbetsplattform Ridåvägg Rulltrappa Lingång Lyftbord Telfer Trapphiss Travers Stationär arbetsplattform

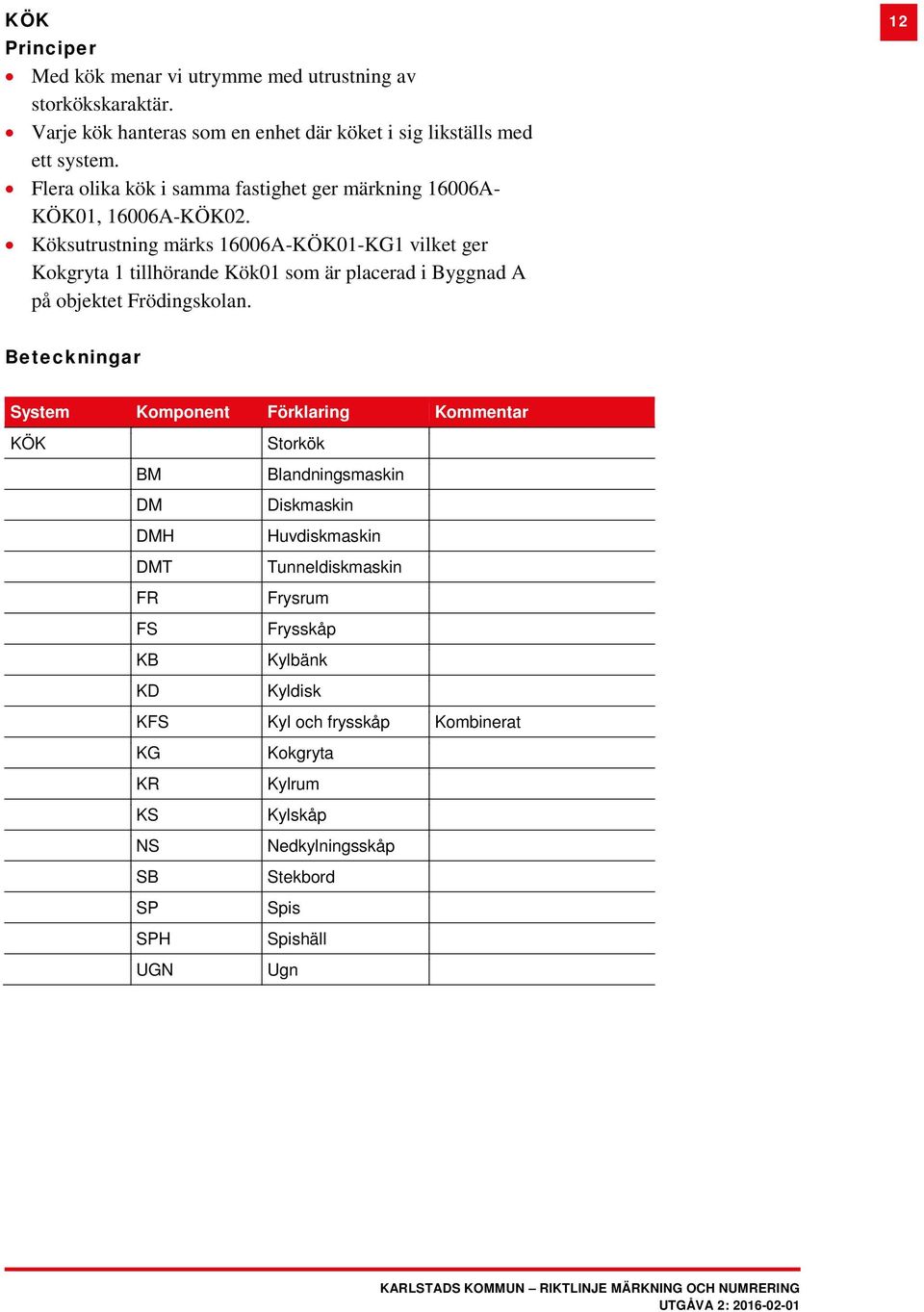

12 KÖK Principer Med kök menar vi utrymme med utrustning av storkökskaraktär. Varje kök hanteras som en enhet där köket i sig likställs med ett system. Flera olika kök i samma fastighet ger märkning 16006A- KÖK01, 16006A-KÖK02. Köksutrustning märks 16006A-KÖK01-KG1 vilket ger Kokgryta 1 tillhörande Kök01 som är placerad i Byggnad A på objektet Frödingskolan. 12 Beteckningar System Komponent Förklaring Kommentar KÖK Storkök BM Blandningsmaskin DM Diskmaskin DMH Huvdiskmaskin DMT Tunneldiskmaskin FR Frysrum FS Frysskåp KB Kylbänk KD Kyldisk KFS Kyl och frysskåp Kombinerat KG Kokgryta KR Kylrum KS Kylskåp NS Nedkylningsskåp SB Stekbord SP Spis SPH Spishäll UGN Ugn

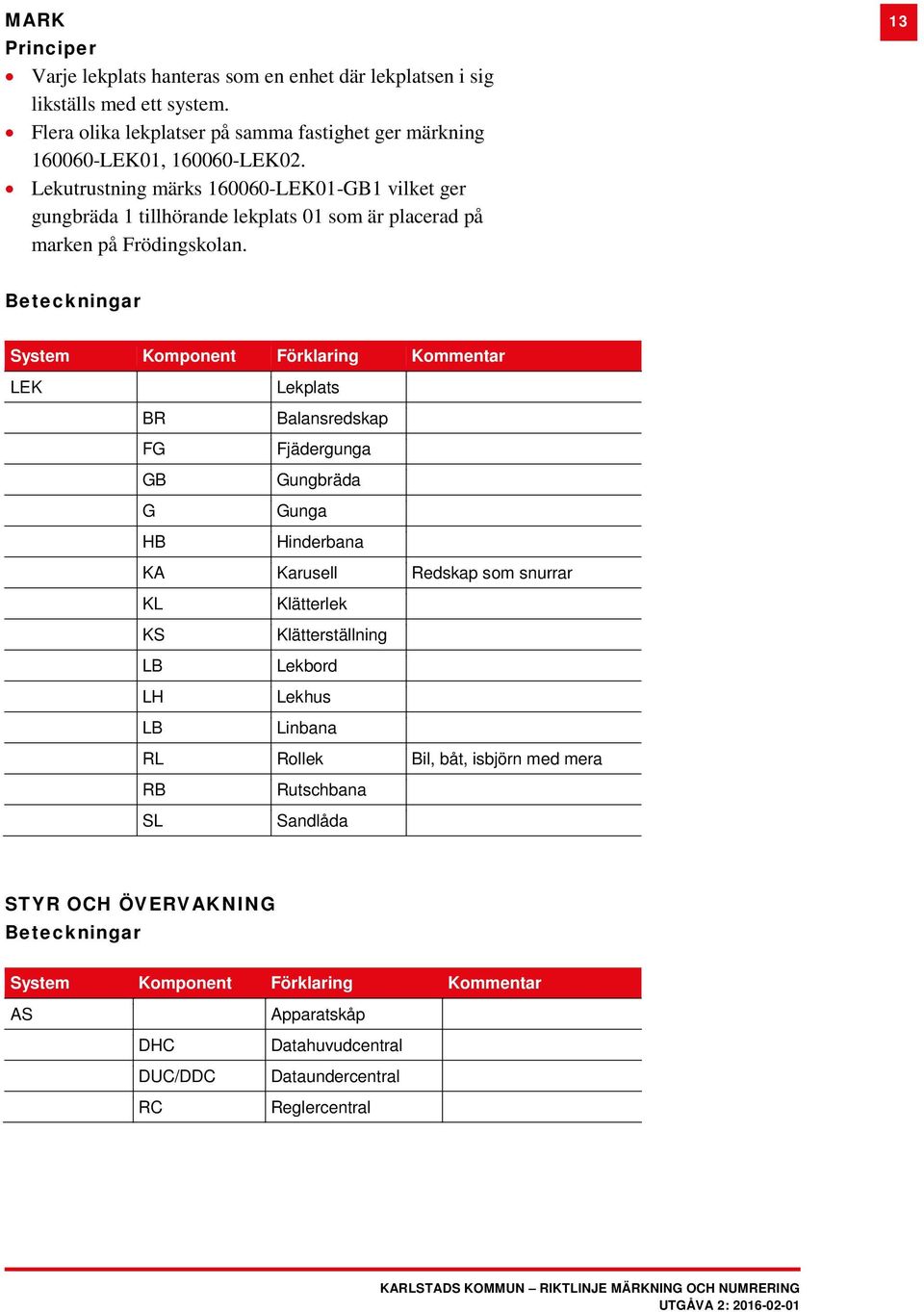

13 MARK Principer Varje lekplats hanteras som en enhet där lekplatsen i sig likställs med ett system. Flera olika lekplatser på samma fastighet ger märkning LEK01, LEK02. Lekutrustning märks LEK01-GB1 vilket ger gungbräda 1 tillhörande lekplats 01 som är placerad på marken på Frödingskolan. 13 Beteckningar System Komponent Förklaring Kommentar LEK Lekplats BR Balansredskap FG Fjädergunga GB Gungbräda G Gunga HB Hinderbana KA Karusell Redskap som snurrar KL Klätterlek KS Klätterställning LB Lekbord LH Lekhus LB Linbana RL Rollek Bil, båt, isbjörn med mera RB Rutschbana SL Sandlåda STYR OCH ÖVERVAKNING Beteckningar System Komponent Förklaring Kommentar AS DHC DUC/DDC RC Apparatskåp Datahuvudcentral Dataundercentral Reglercentral

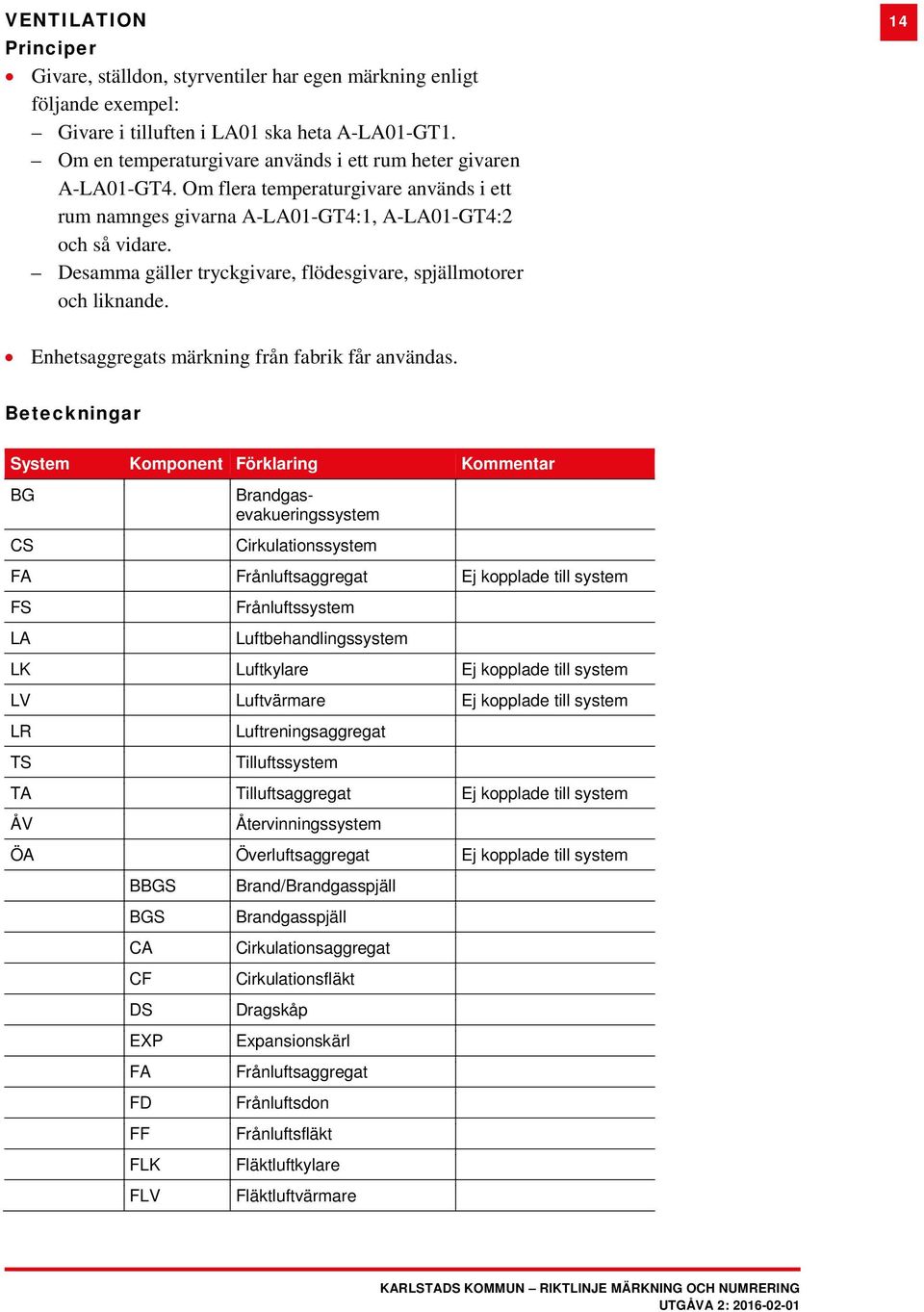

14 VENTILATION Principer Givare, ställdon, styrventiler har egen märkning enligt följande exempel: Givare i tilluften i LA01 ska heta A-LA01-GT1. Om en temperaturgivare används i ett rum heter givaren A-LA01-GT4. Om flera temperaturgivare används i ett rum namnges givarna A-LA01-GT4:1, A-LA01-GT4:2 och så vidare. Desamma gäller tryckgivare, flödesgivare, spjällmotorer och liknande. 14 Enhetsaggregats märkning från fabrik får användas. Beteckningar System Komponent Förklaring Kommentar BG CS Brandgasevakueringssystem Cirkulationssystem FA Frånluftsaggregat Ej kopplade till system FS LA Frånluftssystem Luftbehandlingssystem LK Luftkylare Ej kopplade till system LV Luftvärmare Ej kopplade till system LR TS Luftreningsaggregat Tilluftssystem TA Tilluftsaggregat Ej kopplade till system ÅV Återvinningssystem ÖA Överluftsaggregat Ej kopplade till system BBGS BGS CA CF DS EXP FA FD FF FLK FLV Brand/Brandgasspjäll Brandgasspjäll Cirkulationsaggregat Cirkulationsfläkt Dragskåp Expansionskärl Frånluftsaggregat Frånluftsdon Frånluftsfläkt Fläktluftkylare Fläktluftvärmare

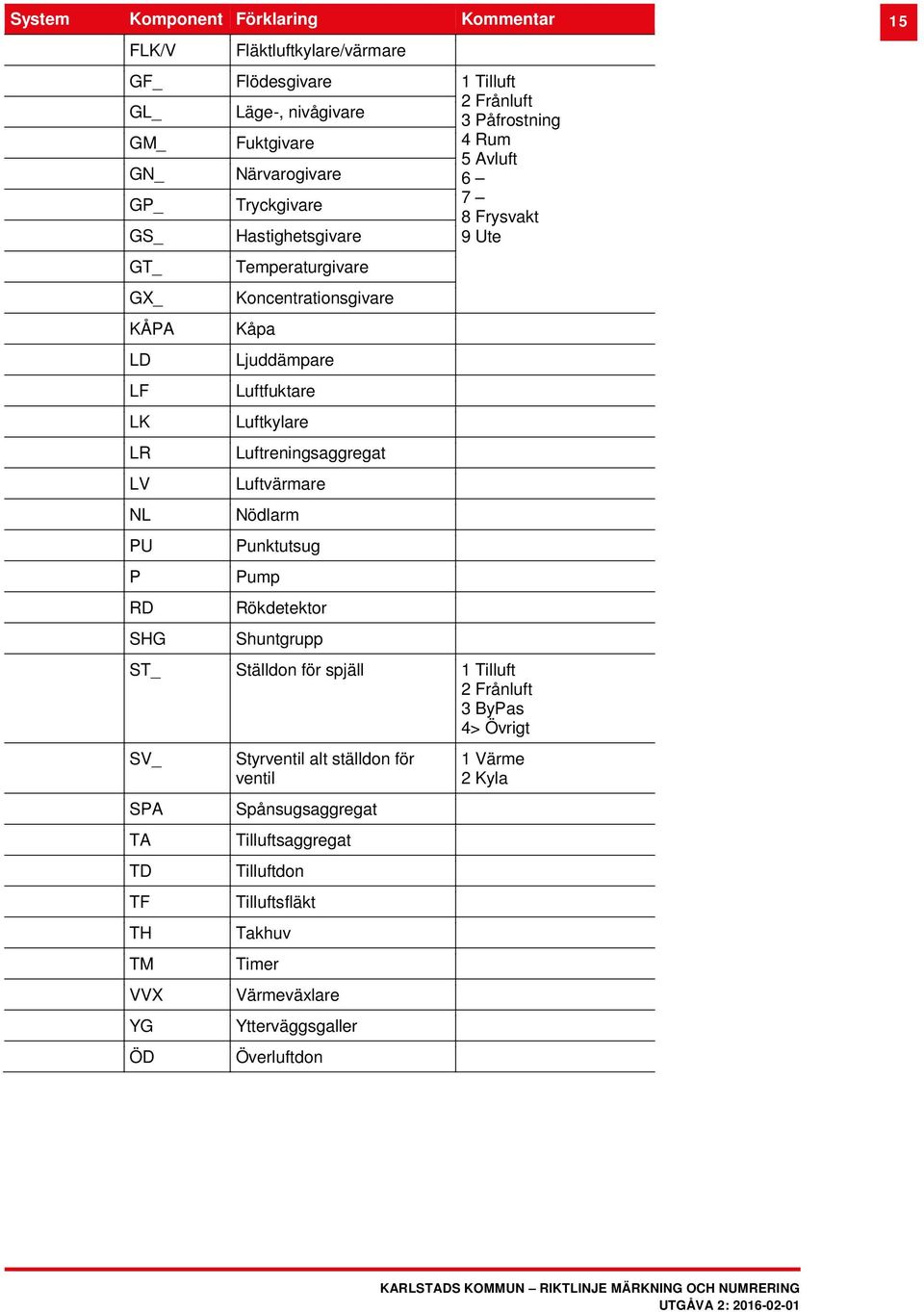

15 System Komponent Förklaring Kommentar FLK/V Fläktluftkylare/värmare GF_ Flödesgivare 1 Tilluft GL_ Läge-, nivågivare 2 Frånluft 3 Påfrostning GM_ Fuktgivare 4 Rum 5 Avluft GN_ Närvarogivare 6 GP_ Tryckgivare 7 8 Frysvakt GS_ Hastighetsgivare 9 Ute GT_ GX_ KÅPA LD LF LK LR LV NL PU P RD SHG Temperaturgivare Koncentrationsgivare Kåpa Ljuddämpare Luftfuktare Luftkylare Luftreningsaggregat Luftvärmare Nödlarm Punktutsug Pump Rökdetektor Shuntgrupp ST_ Ställdon för spjäll 1 Tilluft 2 Frånluft 3 ByPas 4> Övrigt SV_ SPA TA TD TF TH TM VVX YG ÖD Styrventil alt ställdon för ventil Spånsugsaggregat Tilluftsaggregat Tilluftdon Tilluftsfläkt Takhuv Timer Värmeväxlare Ytterväggsgaller Överluftdon 1 Värme 2 Kyla 15

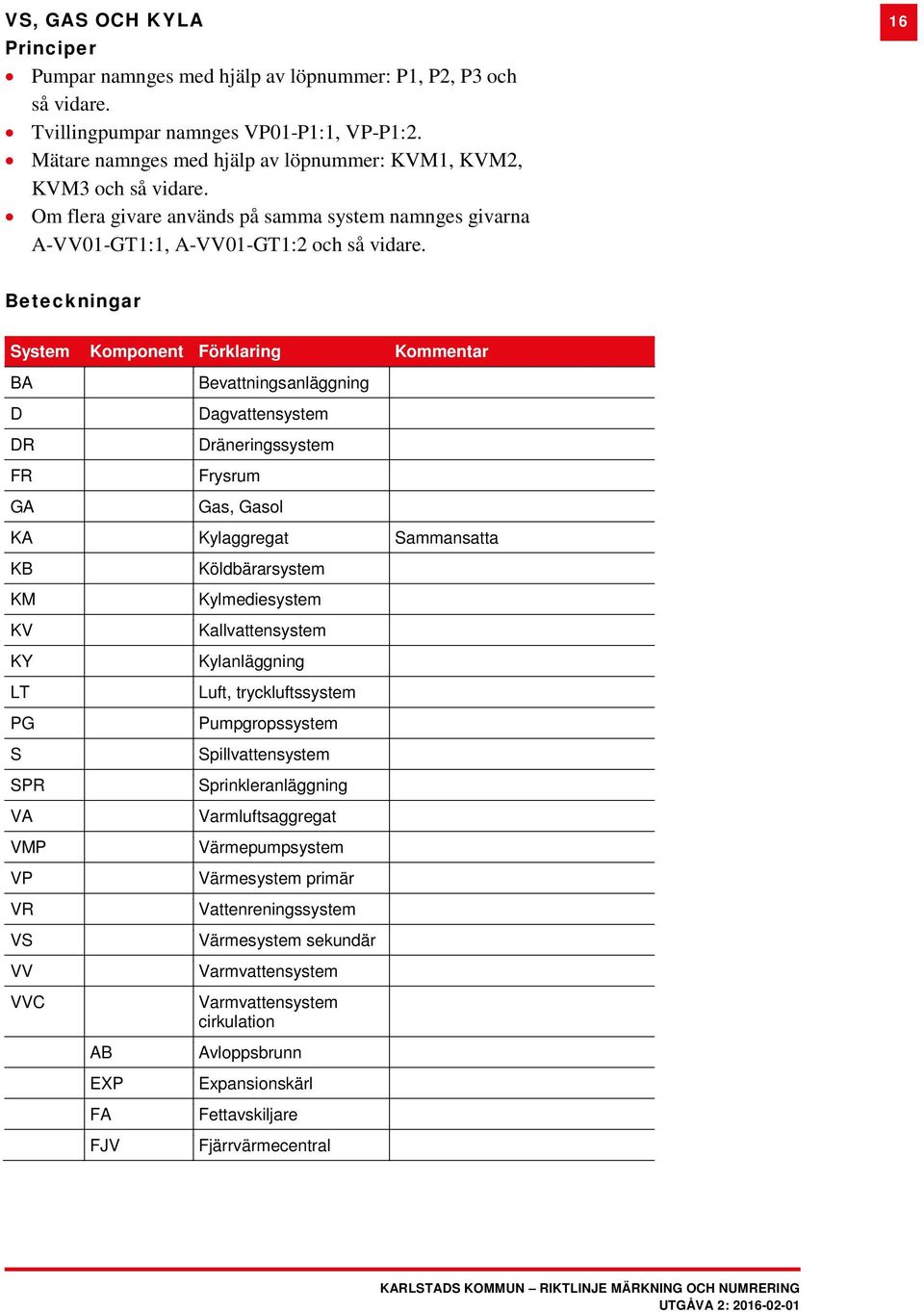

16 VS, GAS OCH KYLA Principer Pumpar namnges med hjälp av löpnummer: P1, P2, P3 och så vidare. Tvillingpumpar namnges VP01-P1:1, VP-P1:2. Mätare namnges med hjälp av löpnummer: KVM1, KVM2, KVM3 och så vidare. Om flera givare används på samma system namnges givarna A-VV01-GT1:1, A-VV01-GT1:2 och så vidare. 16 Beteckningar System Komponent Förklaring Kommentar BA D DR FR GA Bevattningsanläggning Dagvattensystem Dräneringssystem Frysrum Gas, Gasol KA Kylaggregat Sammansatta KB KM KV KY LT PG S SPR VA VMP VP VR VS VV VVC AB EXP FA FJV Köldbärarsystem Kylmediesystem Kallvattensystem Kylanläggning Luft, tryckluftssystem Pumpgropssystem Spillvattensystem Sprinkleranläggning Varmluftsaggregat Värmepumpsystem Värmesystem primär Vattenreningssystem Värmesystem sekundär Varmvattensystem Varmvattensystem cirkulation Avloppsbrunn Expansionskärl Fettavskiljare Fjärrvärmecentral

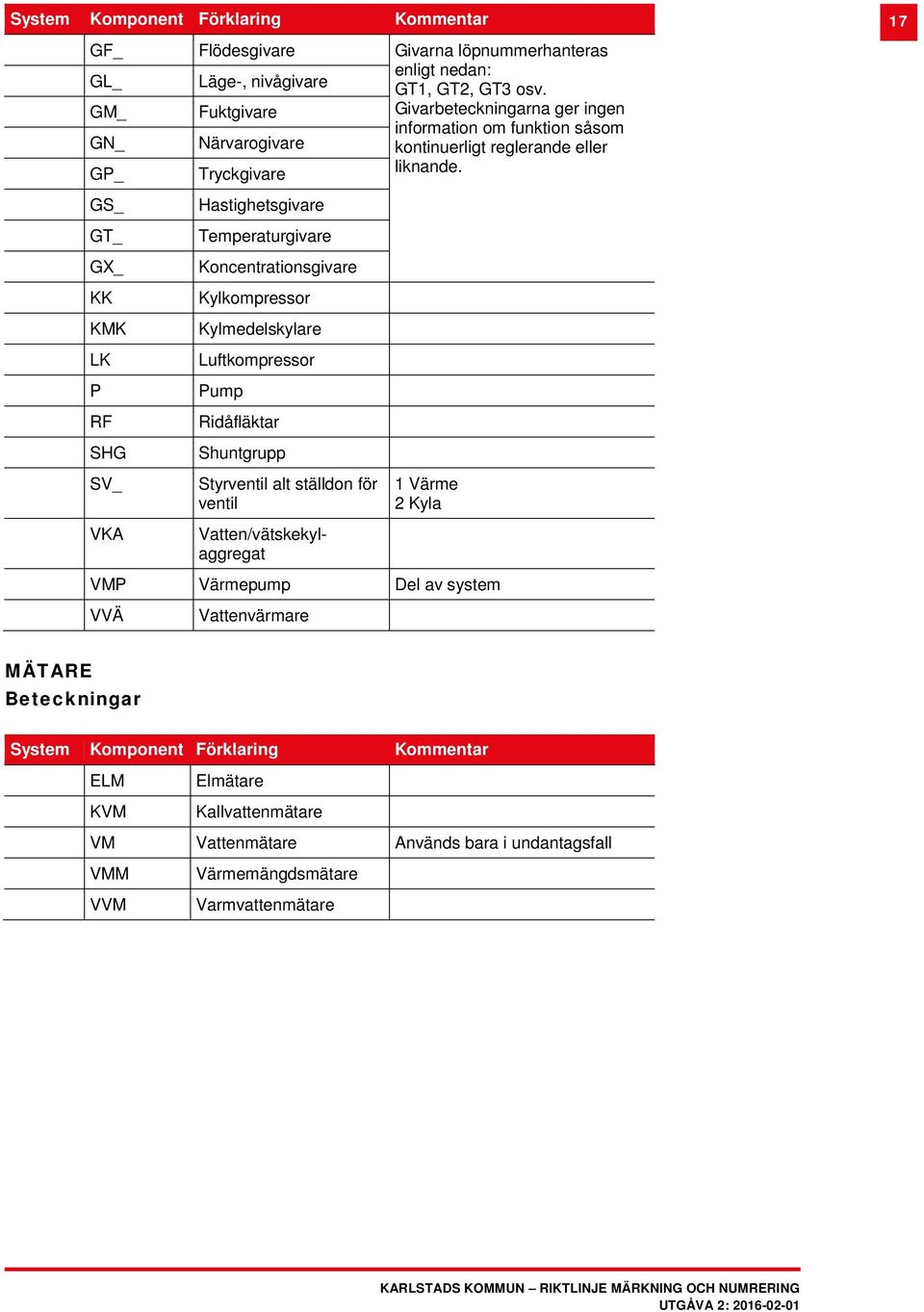

17 System Komponent Förklaring Kommentar GF_ Flödesgivare Givarna löpnummerhanteras GL_ Läge-, nivågivare enligt nedan: GT1, GT2, GT3 osv. GM_ Fuktgivare Givarbeteckningarna ger ingen information om funktion såsom GN_ Närvarogivare kontinuerligt reglerande eller GP_ Tryckgivare liknande. GS_ GT_ GX_ KK KMK LK P RF SHG SV_ VKA Hastighetsgivare Temperaturgivare Koncentrationsgivare Kylkompressor Kylmedelskylare Luftkompressor Pump Ridåfläktar Shuntgrupp Styrventil alt ställdon för ventil Vatten/vätskekylaggregat 1 Värme 2 Kyla VMP Värmepump Del av system VVÄ Vattenvärmare 17 MÄTARE Beteckningar System Komponent Förklaring Kommentar ELM Elmätare KVM Kallvattenmätare VM Vattenmätare Används bara i undantagsfall VMM Värmemängdsmätare VVM Varmvattenmätare

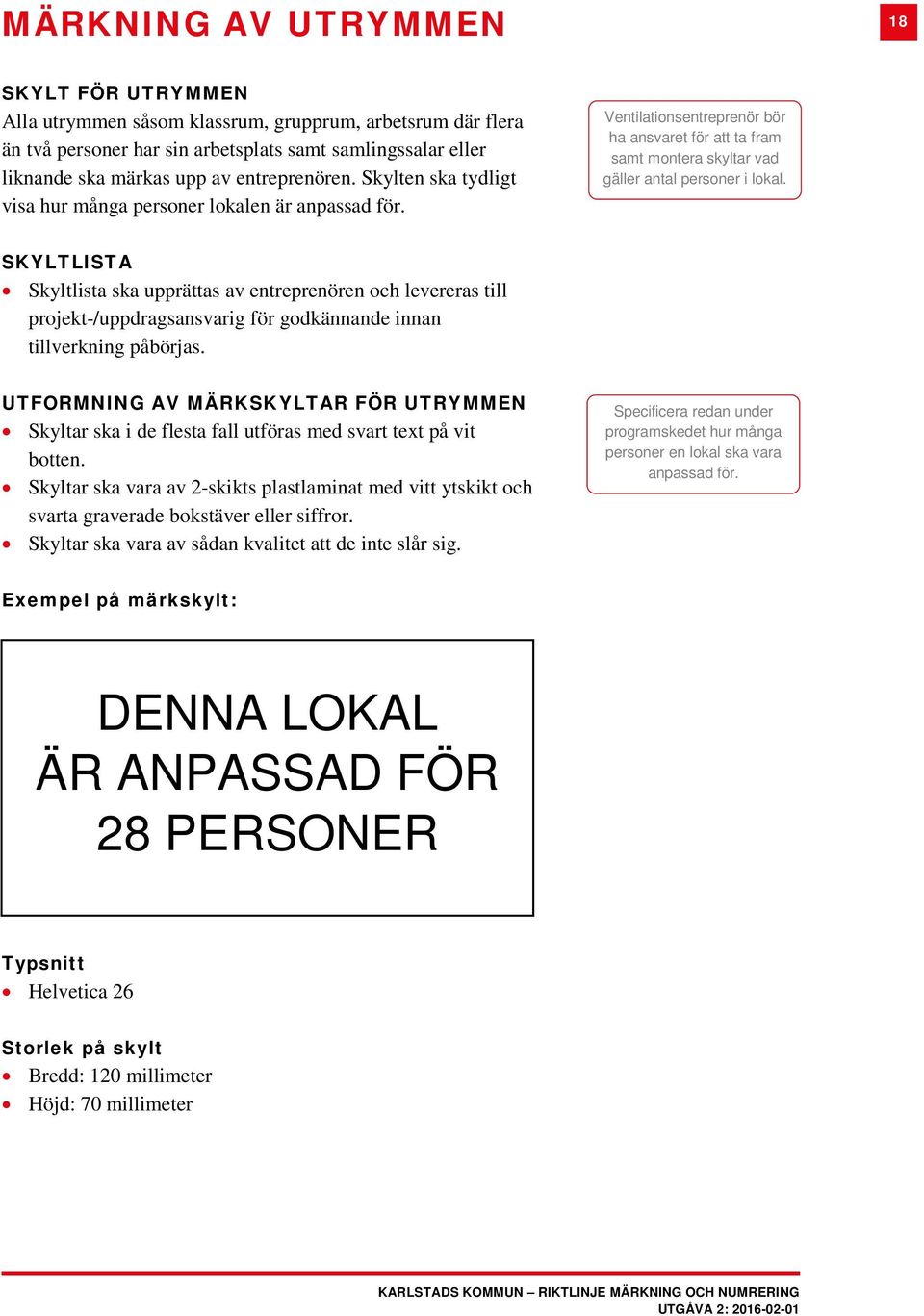

18 MÄRKNING AV UTRYMMEN 18 SKYLT FÖR UTRYMMEN Alla utrymmen såsom klassrum, grupprum, arbetsrum där flera än två personer har sin arbetsplats samt samlingssalar eller liknande ska märkas upp av entreprenören. Skylten ska tydligt visa hur många personer lokalen är anpassad för. Ventilationsentreprenör bör ha ansvaret för att ta fram samt montera skyltar vad gäller antal personer i lokal. SKYLTLISTA Skyltlista ska upprättas av entreprenören och levereras till projekt-/uppdragsansvarig för godkännande innan tillverkning påbörjas. UTFORMNING AV MÄRKSKYLTAR FÖR UTRYMMEN Skyltar ska i de flesta fall utföras med svart text på vit botten. Skyltar ska vara av 2-skikts plastlaminat med vitt ytskikt och svarta graverade bokstäver eller siffror. Skyltar ska vara av sådan kvalitet att de inte slår sig. Specificera redan under programskedet hur många personer en lokal ska vara anpassad för. Exempel på märkskylt: DENNA LOKAL ÄR ANPASSAD FÖR 28 PERSONER Typsnitt Helvetica 26 Storlek på skylt Bredd: 120 millimeter Höjd: 70 millimeter

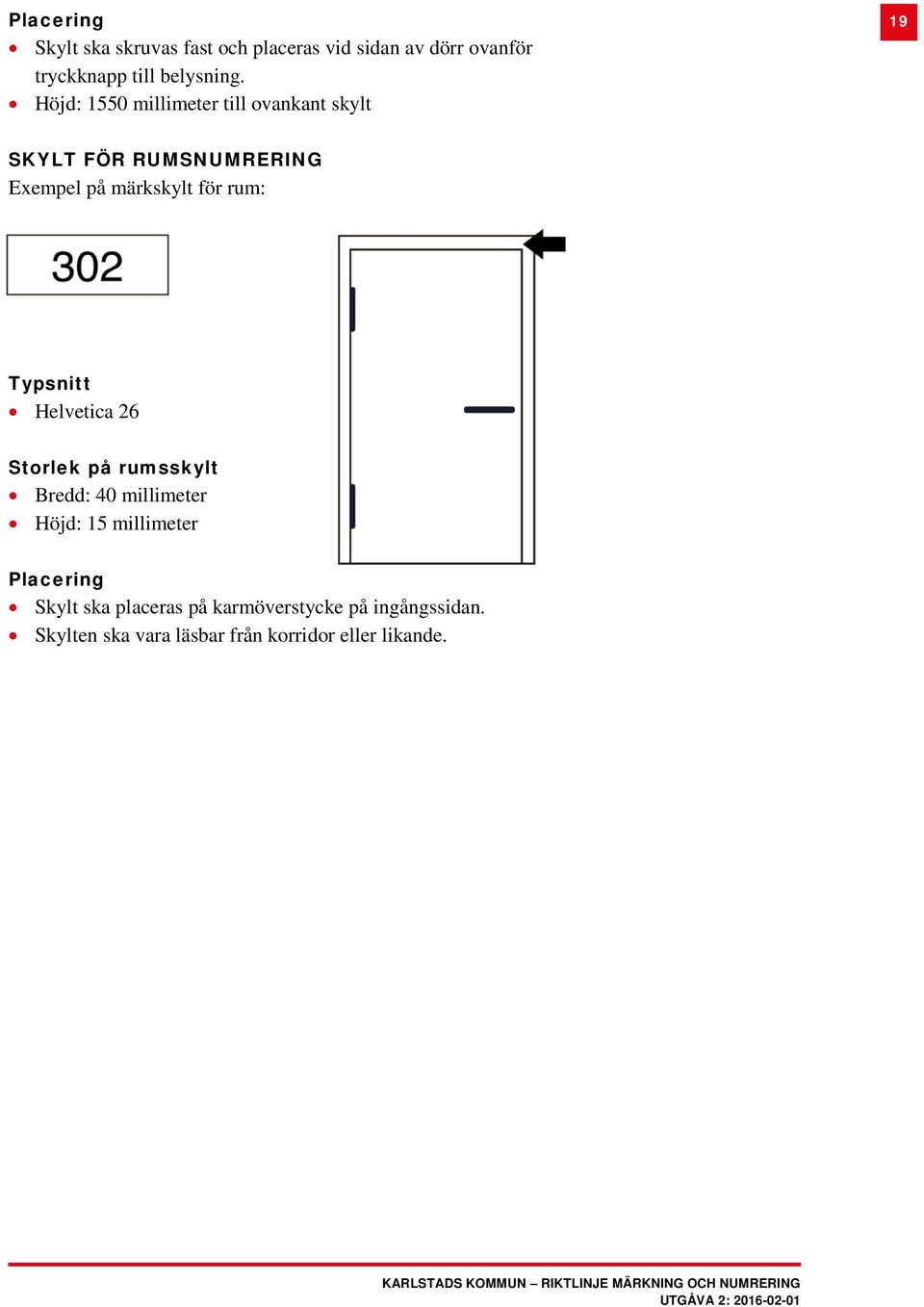

19 Placering Skylt ska skruvas fast och placeras vid sidan av dörr ovanför tryckknapp till belysning. Höjd: 1550 millimeter till ovankant skylt 19 SKYLT FÖR RUMSNUMRERING Exempel på märkskylt för rum: Typsnitt Helvetica 26 Storlek på rumsskylt Bredd: 40 millimeter Höjd: 15 millimeter Placering Skylt ska placeras på karmöverstycke på ingångssidan. Skylten ska vara läsbar från korridor eller likande.

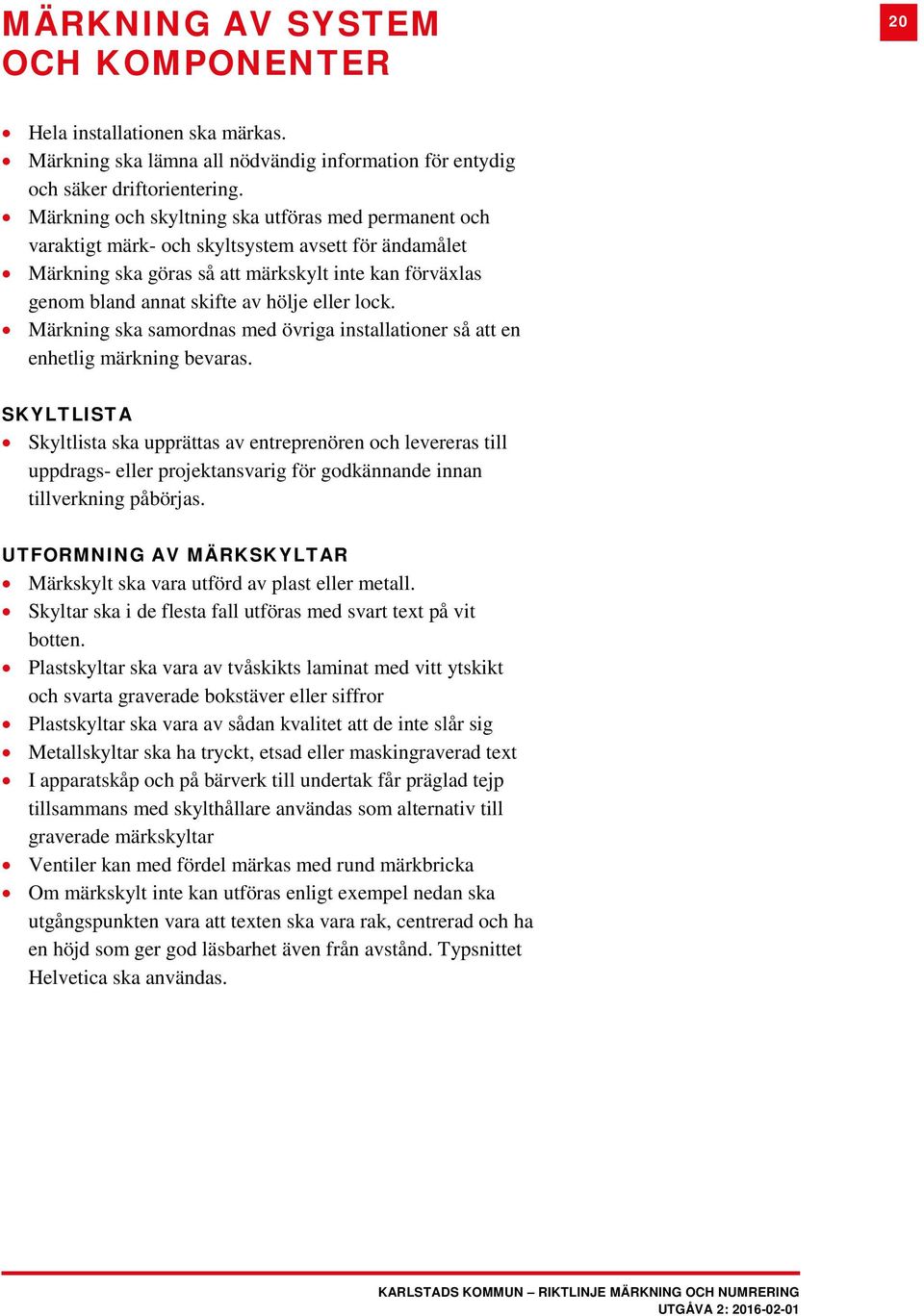

20 MÄRKNING AV SYSTEM OCH KOMPONENTER 20 Hela installationen ska märkas. Märkning ska lämna all nödvändig information för entydig och säker driftorientering. Märkning och skyltning ska utföras med permanent och varaktigt märk- och skyltsystem avsett för ändamålet Märkning ska göras så att märkskylt inte kan förväxlas genom bland annat skifte av hölje eller lock. Märkning ska samordnas med övriga installationer så att en enhetlig märkning bevaras. SKYLTLISTA Skyltlista ska upprättas av entreprenören och levereras till uppdrags- eller projektansvarig för godkännande innan tillverkning påbörjas. UTFORMNING AV MÄRKSKYLTAR Märkskylt ska vara utförd av plast eller metall. Skyltar ska i de flesta fall utföras med svart text på vit botten. Plastskyltar ska vara av tvåskikts laminat med vitt ytskikt och svarta graverade bokstäver eller siffror Plastskyltar ska vara av sådan kvalitet att de inte slår sig Metallskyltar ska ha tryckt, etsad eller maskingraverad text I apparatskåp och på bärverk till undertak får präglad tejp tillsammans med skylthållare användas som alternativ till graverade märkskyltar Ventiler kan med fördel märkas med rund märkbricka Om märkskylt inte kan utföras enligt exempel nedan ska utgångspunkten vara att texten ska vara rak, centrerad och ha en höjd som ger god läsbarhet även från avstånd. Typsnittet Helvetica ska användas.

21 Exempel på märkskylt: 21 Typsnitt Huvudkomponent - Helvetica 16 (A-LA01-GT1:2, A-VS01- SV1). Matningsangivelse - Helvetica 12 (FRÅN A-AS01). Komponentbeskrivning - Helvetica 10 (TEMPERATURGIVARE). Storlek på rektangulär märkskylt Bredd: 60 millimeter. Höjd: 25 millimeter. Storlek på rund märkskylt Bredd: 35 millimeter. Storlek på smal rektangulär märkskylt Bredd: 60 millimeter (Bredd kan utökas om det bedöms nödvändigt). Höjd: 12 millimeter.

22 PLACERING AV SKYLTAR Märkskylt ska alltid placeras på väl synlig plats. Märkskylt för synlig komponent i rumsmiljö såsom givare, vägguttag och dylikt placeras centrerat ovanför respektive komponent. Märkskylt för utrustning såsom köksutrustning och lekutrustning placeras på respektive utrustning på en för utrustningen lämplig plats. Ta hänsyn till hur utrustning används för att minimera slitage på skylten. 22 FASTSÄTTNING AV SKYLTAR Märkskylt ska i normalfallet sättas fast med skruvfastsättning. Rostfria skruvar ska användas där så krävs. MÄRKNING AV DATA OCH TELEINSTALLATIONER Märkning av uttag för data och tele samt paneler och övriga komponenter i fastighetsnätet ska utföras enligt SS utgåva 5 eller i överenskommelse med Karlstads kommuns IT-enhet. Mellanstycken - fiber Färg och märkning på mellanstycken enligt följande: SMF UPC = Blå Varje mellanstycke ska märkas med ett löpnummer. Märkning av fiber-panel Panelen ska märkas med etikett Singlemode.

23 MÄRKNING AV ELINSTALLATIONER Enligt gällande regelverk och denna riktlinje. 23 Elcentraler och ställverk Elcentral förses med gruppförteckning med uppgift om matat objekt, ledningstyp, ledningsarea, säkringsstorlek och maxsäkring. För utgående grupper i ställverk monteras märkskylt med uppgift om matat objekt, ledningstyp, ledningsarea, säkringsstorlek och maxsäkring. Huvudledning Huvudledning märks i båda ändar med kabelnummer. Gruppledning Gruppledning märks vid central och vid första dosan, med matningsangivelse och gruppnummer (ev kabelnr). Eluttag Eluttag skyltas med matningsangivelse och gruppnummer. Platsutrustning och belastningsobjekt Platsutrustning och belastningsobjekt skyltas med matningsangivelse och gruppnummer. Gäller inte belysningsarmaturer inomhus och t ex strömställare. Huvudledningsschema På huvudledningsschema redovisas alla i anläggningen ingående kopplingsutrustningar (elcentraler, apparatskåp m.m.). Huvudledningsschema ska innehålla uppgift om beteckningar på elcentraler och apparatskåp, ledningstyp, ledningsarea, ledningslängd samt datum. Vid huvud- och fördelningscentraler monteras huvudledningsschema. Centralmärkning utförs enligt gamla systemet, IBL77 (t.ex. A1A FKKJ 3x16/16) där huvudledningsnät går att utläsa via märkskyltning lika övriga anläggningar och fastigheter inom Karlstads Kommun. Märkskyltar ska ha följande färger För ordinarie kraft Vit med svart text

24 För reservkraft För avbrottsfri kraft För nödkraft För FYL-kraft Grön med vit text Brun med vit text Röd med vit text Blå med vit text 24 MÄRKNING AV KYLINSTALLATIONER Enligt AMA och denna riktlinje. MÄRKNING AV KÖKSUTRUSTNING Köksutrustning märks med skylt enligt denna riktlinje. MÄRKNING AV LEKUTRUSTNING Lekutrustning märks med skylt enligt denna riktlinje. MÄRKNING AV LUFTBEHANDLINGSINSTALLATIONER Enligt AMA och denna riktlinje. MÄRKNING AV VS-INSTALLATIONER Enligt AMA och denna riktlinje. MÄRKNING AV STYR OCH ÖVERVAKNINGSINSTALLATIONER Enligt AMA och denna riktlinje. Skylt vid apparat ska ange apparatbeteckning, apparatskåpsnummer samt funktion och om möjligt monteras så att den inte följer med enheten vid byte av komponent. Märkning av ingående kablage i apparatskåp Ledningar mellan apparater inom kopplingsutrustningar ska förses med löpande nollnummer. Högsta nollnummer anges i den tekniska dokumentationen. Samtliga nollnummer ska anges på schema eller i tabell. Överblivna nollnummer upp till närmsta jämt 100-tal, medlevereras apparatskåp i återförslutningsbar plastförpackning. Manöver och hjälpströmskretsar inom kopplingsutrustning

25 Benämning Beteckning Färg Betydelse Styrspänning Svart 230 VAC Neutralledare N Ljusblå 230 VAC Extern spänning Orange 230 VAC Styrspänning Vit 24/48 VAC Neutralledare Grön 24/48 VAC Extern spänning Orange 24/48 VAC Styrspänning L+ Röd DC pluspol Neutralledare L- Mörk/Blå DC minuspol 25 Mät- och reglerkretsar inom kopplingsutrustning Benämning Beteckning Färg Betydelse Analogsignal Grå Analog mätspänning/ström Analogsignal Grå Analog styrspänning/ström Digitalasignaler Violett Klenspänning Mätnolla Blå/Röd (Exempel ±15 VDC) SK Transp Skärm E Transp Jord TE Transp Störningsfri jord BSAB 96 UTRYMMEN Kod* Förklaring Rumsnamn** 1 UTRYMMEN FÖR UTOMHUSAKTIVITETER 11 Utrymmen för trafik 13 Utrymmen för undervisning, lek, idrott, rekreation, kultur, religiösa aktiviteter och liknande 2 UTRYMMEN FÖR INOMHUSAKTIVITETER 21 Utrymmen för boende Lägenhet 211 Utrymmen för personlig hygien, omklädning WC/Dusch eller textilvård 213 Utrymmen för sömn eller vila Rum 214 Utrymmen för måltider, matlagning, förvaring Kök/Kokvrå av livsmedel och liknande 217 Utrymmen för gemensamma Allrum boendeaktiviteter 222.BB Kontorsrum Kontor

26 Kod* Förklaring Rumsnamn** 222.BE Konferensrum Konferensrum 222.G Utrymmen för matberedning, servering och liknande Kök/Kokvrå 224.BB Utrymmen för barnomsorg Förskola 224.BCB Hemklassrum Klassrum 224.BCC Grupprum Grupprum 224.BCD Datasalar Datasal 224.BCE Teknikrum Teknik 224.BCF Träslöjdsalar Träslöjd 224.BCG Textilslöjdsalar Textilslöjd 224.BCH Musiksalar Musik 224.BCJ Bildsalar Bild 224.CB Lekutrymmen Lek 224.CC Idrottshallar Idrottshall 224.CD Ishallar Ishall 224.CE Simhallar Simhall 224.CF Träningslokaler, gymlokaler Träning/Gym 225.BC Väntrum och uppehållsrum Väntrum 225.BD Undersökningsutrymmen Undersökning 228.BB Duschutrymmen Dusch 228.BD Omklädningsutrymmen Omklädning 228.BE Toalettutrymmen WC 228.BEB Handikapptoalett RWC 228.BF Bastuutrymmen Bastu 228.C Utrymmen för vila Vila 231.D Entréer Entré 231.E Korridorer och passager Korridor/Passage 231.F Trappor Trappa 231.G Hissutrymmen Hiss 233.B Garage för vägfordon Garage 234.B Lagerutrymmen Lager 234.C Förrådsutrymmen Förråd 234.D Arkivutrymmen Arkiv 234.E Kylutrymmen och frysutrymmen Kylrum/Frysrum 234.F Soputrymmen Källsorteringsrum 261.B Undercentraler Undercentral/UC 261.C Elcentraler Elcentral/ELC 261.D Ventilationsaggregatutrymmen Fläktrum 261.E Hissmaskinutrymmen Hissmaskin 26

27 *) Använd en förfinad indelning enligt BSAB 96 om så krävs. Fler koder finns på **) Teknik- och fastighetsförvaltningens rumsnamn. 27
