1 PROSTEN 1 Illustrationsmaterial

2 BESKRIVNING ST:BIRGITTA KYRKA Befintlig bebyggelse Kvarteret Prosten Gestaltningsprinciper Tv faktorer har varit avg rande f r gestaltningen, att bevara och f rst rka Sankta Birgitta kyrkans auktoritet p platsen samt str van efter att hitta en typologi v l avst md mot den kringliggande tr dg rdsstaden. F r att ge kyrkan st rre utrymme och v rdighet vidgas platsen framf r kyrkan upp och ges karakt ren av ett entretorg. Ny bebyggelse underordnar sig det nya entrøtorget och dras tillbaka f r att ge kyrkan ett fritt himmelsrum. Ny bebyggelse placeras i vinkel mot entretorget och f r p s viss utrymme f r en fin f rg rdsmark med plats f r gr nska samtidigt som de nya byggnaderna st r tydligt f rankrade i platsen. F r att uppn en sm skalig karakt r delas ny bebyggelse delas upp i tre volymer. V ningsh jden begr nsas till tre v ningar mot gatan d r varje byggnad f r en uppbruten volym f r att ytterligare bidra till ett sm skaligare uttryck. De tre nya huskropparna ges alla samma volymuppbyggnad och uttryck f r att ge ett lugn och harmonisk helhetsintryck. EntrØer samt bostadskomplement v nder sig mot gatan och mot den halvprivata bostadsg rd som m ter entrøtorget med en l g h ck. ST:BIRGITTA KYRKA P NOCKEBYBANAN NOCKEBYBANAN Idag avslutas nockeby kyrkv g i en v ndplats med naturmark p ena sidan och det storskalig bostadsbebyggelse p den andra. Platsen upplevs som odefinerad d r intilliggande bebyggelse upplevs v nda ryggen till gatan. Nockebybanan har h r sin slutstation men saknar h r ett tydligt stadsrum som karakt riserar flertalet av banans vriga stationer. Kyrkan med dess klocktorn r ett landm rke som markerar h jdpunkten p Nockebytoppen. EntrØtorg F r att ge Nockeby Kyrkv g ett v rdigare avslut ppnas platsen upp och avslutas med ett entretorg d r St:Birgitta kyrka ligger i fonden. P tr dg rdsstads maneer anl gs en gener s tr dplanterad trottoar vilken kopplas fr n nockebybanans ndh llplats fram till kyrkan. Med den ppna torgytan d r St: Birgitta kyrkan ges ett stort fritt himmelsrum f rst rks upplevelsen av Nockebytoppen som h jdpunkt i landskapet samtidigt som torgytan ger ett v rdigt avslut p Nockebybanan Typologi Fakta Antal lgh: Totalt ca 30 lgh AREA: LJUS BTA ca 3 500m2 Parkering: Boendeparkering g rs i huvudsak i underjordiskt garage, ca 19 pl. En handikappsplats placeras p kvartersmark. Totalt 20 pl Bes ksparkering f r kyrkan utf rs ovanp parkeringsgarage, ca 20 pl i markplan med infart fr n entrøtorget. Cyklar inomhus ca 40 st samt platser utomhus ca 20 st, totalt 60 pl. Vilket ger ca 2.0 pl/ lgh tervinning/avfall: tervinning placeras i den mittersta byggnaden i markplan vilket g r den enkelt tillg nglig och med ett l ngsta avst nd fr n entrø p ca 30 m. Sopkasuner f r hush llssopor placeras p mark intill fastigheten l ngs till ster, l ngsta g ngavst nd ca 50m. ST:BIRGITTA KYRKA ST:BIRGITTA KYRKA NOCKEBYBANAN NOCKEBYBANAN F r att uppn en sm skalig karakt r delas ny bebyggelse upp i tre skilda volymer. Byggnaderna placeras i vinkel mot entrøtorget vilket ger plats f r en gr n/odlad entreg rd samtidigt som byggnadera r tydligt f rankrade mot gatan f r att definera torgytan. V ningsh jden begr nsas till tre v ningar mot gatan d r varje byggnad f r en uppbruten volym f r att ytterligare knyta an till tr dg rdsstadens volymskala och propotioner. De tre nya huskropparna ges alla samma volymuppbyggnad och uttryck f r att ge ett lugn och harmonisk helhetsintryck. EntrØer samt bostadskomplement v nder sig mot gatan och mot den halvprivata bostadsg rd som m ter entrøtorget med en l g h ck. Ny bebyggelse f resl s f en ljus f rgskala med putsade kul rer Gr nstruktur Befintlig naturmark s der om de t nkta volymerna r k nnetecknande f r tr dg rdsstaden och l mnas ograverad. S rskilt betydelse ges till befintliga barrtr d vilka sk nker en unik skogskarakt r till omr det, s r- skilt viktiga individer r angivna och har gett avtryck p husplaceringen f r att kunna sparas. Befintlig sl nt som gr nsar till naturmarken s der om ny bebyggelse bevaras och utg r en naturlig avgr nsning mellan naturoch kvartesmark. Ny bebyggelse avgr nsas av befintlig gr nska mot sp rvagnsh llplatsen

3 PERSPEKTIV MOT KYRKAN

4 SITUATIONPLAN HUS 3 HUS 2 HUS 1

Inkom till Stockholms stadsbyggnadskontor - 2014-05-20, 2014-05-16,

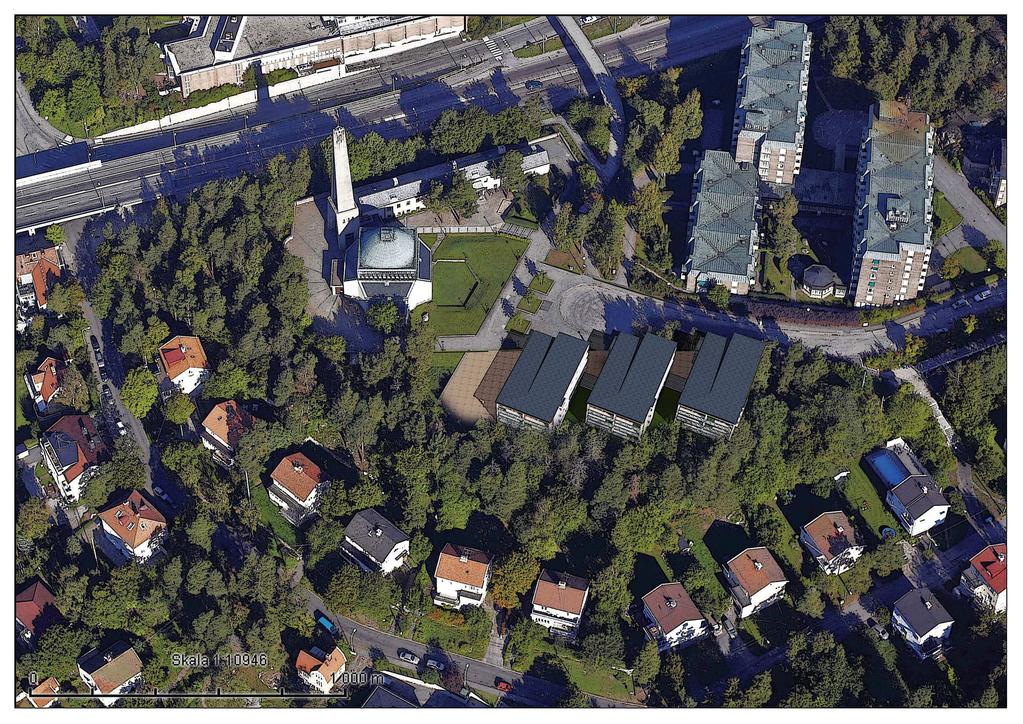

5 Inkom till Stockholms stadsbyggnadskontor , , Dnr FLYGBILD/FOTOMONTAGE Flygbild/fotomontage KV PROSTEN BROMMA

6 ENTR FASAD ARBETAD TAKFOT, PL TINKL NAD DJUPT LIGGANDE F NSTER, KONTRASTERANDE KUL R RIVPUTS, LJUS KUL R ENTREPARTI, TR BOSTADSKOMPEMENT, ENTRE MOT ENTRETORG V GG UNDER UTKRAGNING KL S MED TR PANEL V GGFAST B NK SOCKEL BTG. Fasad mot entrø skala 1:100

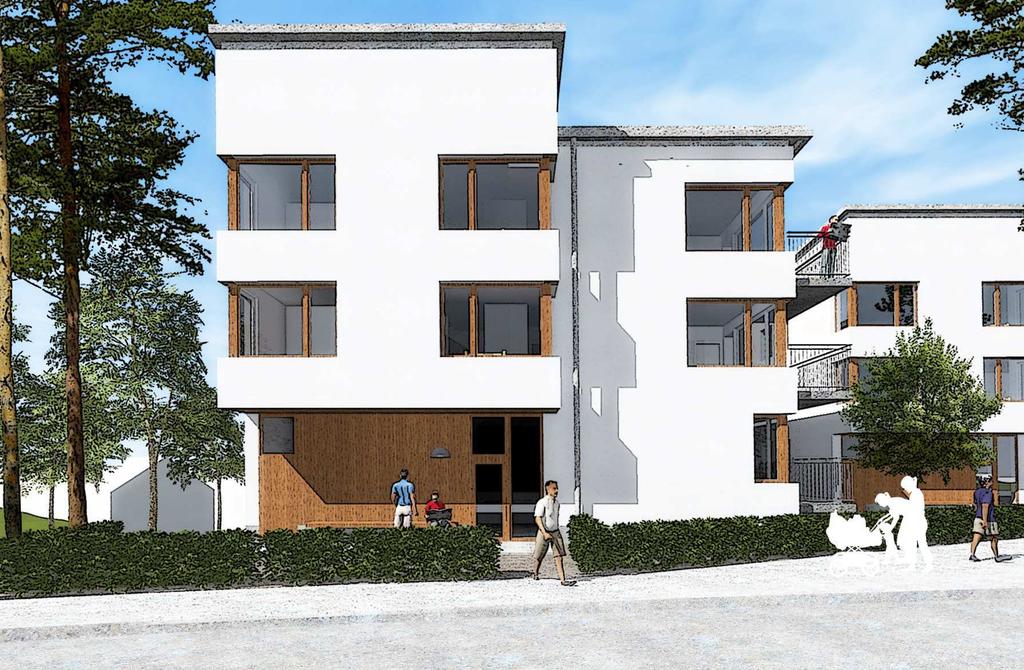

7 PERSPEKTIV MOT ENTR

8 FASADER Fasad mot entrø skala 1:200 Fasad mot g rd skala 1:

9 FASADER Fasad mot ster, hus 1 skala 1:200 Fasad mot V ster, hus 1 skala 1:

11 G GARAGEPLAN TEKNIK LUTNING 1:20 RULLSTOLSFRD. SLUSS +24,05 GATULIV INFART TILL KYRKAN FL KTRUM LGH. FRD 6st +25, x181= , G G G G G PARKERING 19pl LUTNING 1:10 TT TT 3 rok 86,7 m 2 F K LUTNING 1:20 Souter ng/garageplan skala 1:

12 SEKTIONER +33,8 BOSTAD ST:BIRGITTA KYRKA A +30,9 BOSTAD B C B +28,0 BOSTAD CYKLAR C ENTR F RR D FL KTRUM CYKLAR +25,1 +24,7 BEFITLIGT TR D A Sektion b-b skala 1: ,8 Sektion c-c skala 1: ,9 +28,0 +25, NEDFART GARAGE +27,05 +24,05

13 SEKTIONER +39,1 Hisstopp +33,8 3 rok 4 rok +30,9 3 rok 4 rok +28,0 3 rok TRP. HUS ENTR +27,1 +27,1 TROTTOAR G RD+25,0 +25,1 3 rok +24,7 TEKNIK Sektion a-a skala 1:200 Sektion a-a skala 1:500

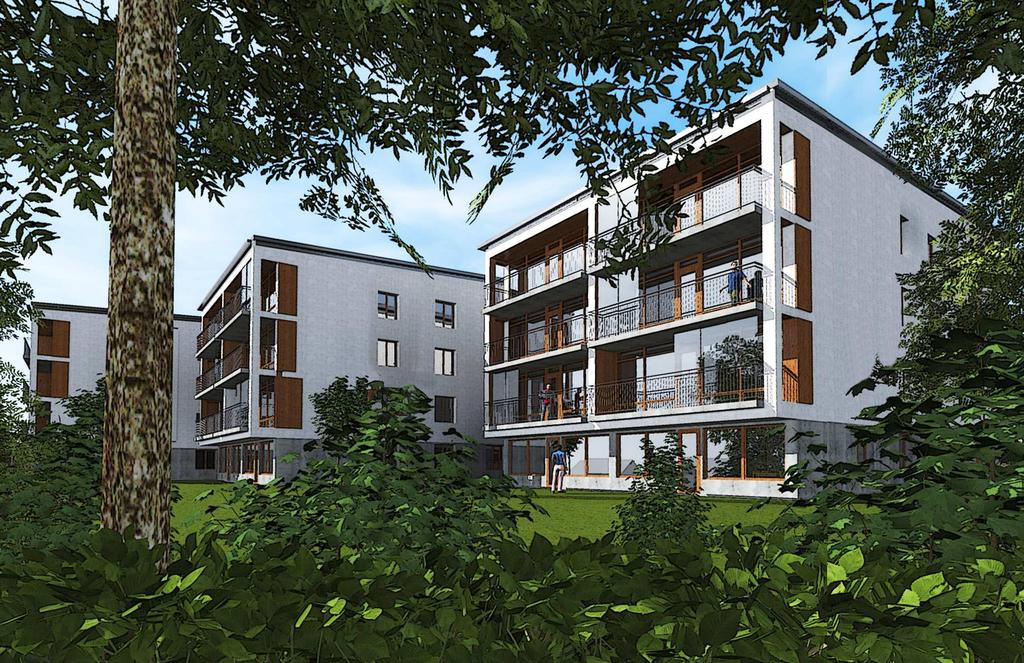

14 PERSPEKTIV FR N G RD

15 PERSPEKTIV FR N G RD

16 PERSPEKTIV FR N KYRKAN

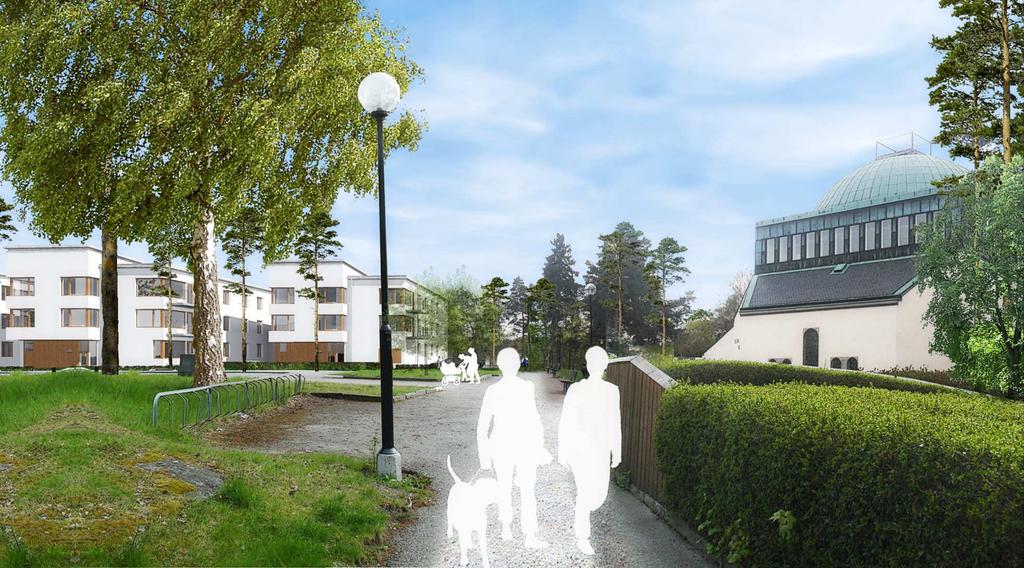

17 PERSPEKTIV FR N G NG/CYKEL V G

18 SOLSTUDIE SOMMARSOLST ND 20 juni kl 09:00 SOMMARSOLST ND 20 juni kl 12:00 SOMMARSOLST ND 20 juni kl 15:00 SOMMARSOLST ND 20 juni kl 18:00

19 VÅRDAG/HÖSTDAGJÄMNING 20 Mars/22 September kl 09:00 VÅRDAG/HÖSTDAGJÄMNING 20 Mars/22 September kl 12:00 VÅRDAG/HÖSTDAGJÄMNING 20 Mars/22 September kl 15:00 VÅRDAG/HÖSTDAGJÄMNING 20 Mars/22 September kl 17:00 (solens nedgång 18:01)
