1 Del av Kyrkoherdens fiskevatten, Enköping kommun Nya gator och VA-ledningar Foto mot öster där det aktuella området syns på bilden till höger om den asfalterade Mästergatan, foto M.Gren PM Geo Projekteringshandling Västerås Upprättad Mats Gren Del av Kyrkoherdens fiskevatten, Västerås (8)

2 Innehållsförteckning 1 UPPDRAG OCH SYFTE STYRANDE DOKUMENT TIDIGARE UTFÖRDA UTREDNINGAR OCH ARKIVMATERIAL GEOTEKNISKA FÖRHÅLLANDEN Pågående sättningar Åtgärder för vägar SCHAKTARBETE - STABILITET Stabilitetsberäkning Spontsläde eller spont Schakt för pumpstation KONTROLL... 8 Del av Kyrkoherdens fiskevatten, Västerås (8)

3 1 Uppdrag och syfte har i samarbete med Väg- och VA Ingenjörerna i Sverige AB utfört en geoteknisk bedömning avseende ny väg, VA-ledningar och pumpstation inom området Kyrkoherdens fiskevatten i Enköping. Föreliggande PM har som syfte att redovisa markområdets geotekniska egenskaper och markens lämplighet för anläggning av gator och VA-ledningar. De vägar som är aktuella ligger inom kvarter 1 5. Det finns ytterligare kvarter i nu gällande planering, kvarter 6 8, dessa ingår dock inte i föreliggande PM. Utredning är uppförd som en projekteringshandling och behandlar därför rekommendationer och synpunkter inför projekteringsskedet och skall inarbetats i bygghandlingen inför byggskedet för de planerade vägarna och ledningarna. 2 Styrande dokument Undersökingen har utförts i enlighet med i branschen fastlagda metoder och utföranden. De handlingar som har utgjort ram för utredningen är listade nedan. -AMA Anläggning -SGF Fälthandbok 1:2013 -SGF Beteckningssystem -Beteckningsblad Berg och Jord, SGF:s beteckningssystem till beteckningar enligt SS-EN , IEG daterad Tidigare utförda utredningar och arkivmaterial Bjerking AB har tidigare utfört en översiktlig geoteknisk utredning för det aktuella området inför ett detaljplaneskede. Denna utredning finns återgiven i en MUR Geoteknik daterad med uppdragsnummer 15U29096 samt Översiktlig PM Geoteknik daterad med uppdragsnummer 52190, se bild 3.1 nedan. Del av Kyrkoherdens fiskevatten, Västerås (8)

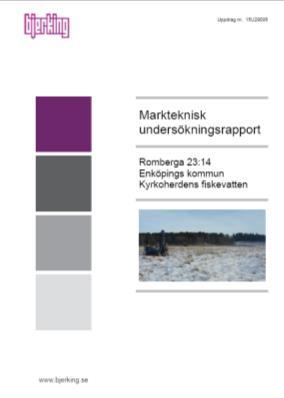

4 Bild 3.1: Bilden visar försättssidorna på de utförda utredningarna inom området. Det förekommer dessutom översiktligt geotekniskt material återgivet i SGU s jordartskartor, se bild 3.2 nedan. Bild 3.2: Bilden utgör ett utdrag ur SGU s jordartskarta. Röd rektangel återger principiellt vart det aktuella området ligger i görhållande till Romberga och järnvägen. Enligt SGU s jordartskarta skall det i huvudsak förväntas att postglacial lera samt gyttjelera förekommer inom området. Inom stor del av området skall det enligt SGU s jordartskarta dessutom förekomma ett tunt eller osammanhängande ytlager av torv ovan leran. 4 Geotekniska förhållanden De geotekniska förhållandena inom området är bestämd i utredning utförd av Bjerking AB och återgiven i MUR Geoteknik daterad Inom ytan för de nu planerade vägarna ligger markytan på höjder varierande mellan ca +19, ,8. Jordlagerföljden består överst av 0,3 0,6 m torv respektive mullhaltig vegetationsjord ovan lera på morän. Leran är överst torrskorpefast intill ca 1,2 2,0 m djup i undersökta punkter. Inom de aktuella vägsträckorna förekommer lös lera intill ca 8,0 15,0 m djup med enstaka lokala platser med större lerdjup, upp till m. Del av Kyrkoherdens fiskevatten, Västerås (8)

5 Enligt installerade grundvattenrör i området ligger grundvattnets trycknivå i underliggande friktionslager på nivån +2,7 i den nordöstra delen av området (rör GW204) och lägre än +6,7 i den sydvästra delen av området (rör GW220). CPT-sonderingar påvisar ett hydrostatiskt portryck nedan ca 6,0 m djup och en torkpåverkan där ovan. Vattenkvoten är högst mitt i lerans tvärsnitt och lägst i den nedre delen av tvärsnittet vilket påvisar en pågående uttorkning i leran. 4.1 Pågående sättningar Med största sannolikhet är sättningar pågående inom det låglänta området. Sättningar som är pågående består av både av krympsättningar som följd av minskat vatteninnehåll i leran när den torkar ut samt som konsolideringssättningar. Räknat med en grundvattenyta på +2,7, dvs. ca 17,2 m nedan markytan i borrpunkt 207, förväntas konsolideringssättningar uppträda över tid med upp till ca 0,6-0,7 m. Utöver dessa rörelser kommer sekundära sättningar att ske beroende på uttorkning av leran samt förändring av lerans struktur. 4.2 Åtgärder för vägar Sättningar kommer att ske över hela området över tid. Sättningar 0,6 0,7 m förväntas ske inom ca 100 år varad halva sättningen kan förväntas ske inom ca år. För att minska effekten av sättningar inom området föreslås att vägar dimensioneras så att inga nya tillskottssättningar sker. Projekteringen av vägarna har utförts så att överytan ligger mellan ca 0,2 0,35 m över omkringliggande mark. Lokalt i den sydvästra delen av området höjs vägen med ca 0,5 m över omkringliggande mark. Vägen skall byggas genom att allt löst och organiskt material, t.ex. torv, avlägsnas intill naturligt lagrad torr lera varpå 0,5 m Hasopor utläggs. Ovan Hasoporen utläggs vägöverbyggnadsmaterial med mäktigheten minst 0,5 m. 5 Schaktarbete - Stabilitet Svensk Byggtjänst har i samarbete med Statens Geotekniska Institut och SBUF gett ut texten Schakta Säkert, Typfall 1 är det typfall som bäst efterliknar det här aktuella fallet även fast att skjuvhållfastheten i typfallet är högre än här aktuellt. Tillåtet schaktdjup uppgår till 1,75 m med släntlutning 1:1 och minst 1,0 m torr lera överst samt att släntkrön hålles obelastad, se bild 5.1 nedan. Del av Kyrkoherdens fiskevatten, Västerås (8)

6 Bild 5.1: Bilden visar schakt enligt Schakta säkert, Typschakt 1 Lera 10 kpa. Tillåtet schaktdjup uppgår till 1,75 m. Alternativ till att nyttja färdiga allmängiltiga typfall är att utföra platsspecifika stabilitetsberäkningar respektive spontberäkningar. Nedan utförs stabilitsteberäkningar med avseende på föreslagna avschaktningar som kan medge stabila förhållanden inom den aktuella VA-schakten 5.1 Stabilitetsberäkning Stabilitetsberäkningar har utförts i datorprogrammet GeoStudio 2012 med modulen SLOPE/W. Beräkningarna har genomförts i enlighet med Skredkommissionens anvisningar. Reducering av hållfastheten med avseende på konflytgränsen enligt Larsson et al (1984) har gjorts i denna beräkningsserie. Följande krav på totalsäkerhetsfaktorn gäller: Fc 1,7 1,5 FKomb 1,45 1,35 Tabell 5.1: tabellen visar kravet på totalsäkerhetsfaktor för att stabilitet skall förväntas råda I det här aktuella fallet har vi schakter öppna endast under kortare perioder varpå det i huvudsak är odränerad analys som är aktuellt. Kontrollerande beräkningar i kombinerade fallet är gjorda men återges inte i denna text. Vidare förutsätts att marken kring öppna schakter hålles obelastad. Schakt skall utföras i etapper så att den inte är öppen mer än maximalt utmed 12 meters längd i taget. Detta gäller för att erhålla tredimensionella effekter som medger att glidytan sprids i randzonerna bort från den öppna schakten. Stabilitetsberäkningar visar att schakt intill 2,5 m djup kan utföras där avlastning utförs avseende torra översta ca 1,0 m lerskiktet så att slänt utförs i lutning 1:1 varpå avlastning görs utmed 5 m längd bortanför släntfot. Härefter släntas den lösa leran ytterligare 1,5 m nedåt med lutningen 1:1 så att fullt schaktdjup 2,5 m från ursprunglig markyta erhålles, se bild nedan. Bottenbredd får inte överstiga 2,0 m. Skjuvhållfasthet i den lösa leran har ansatts till 10 kpa och den övre torra leran i Del av Kyrkoherdens fiskevatten, Västerås (8)

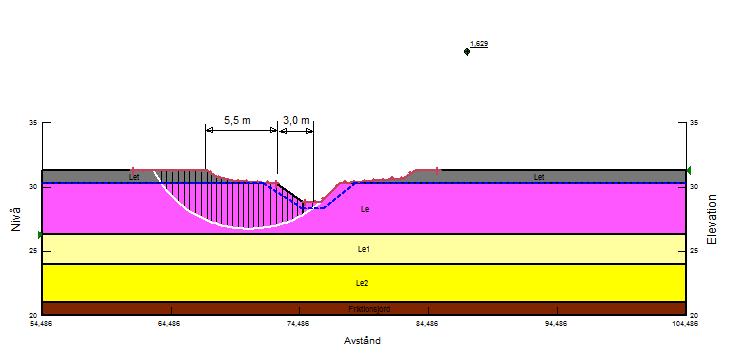

7 det övre 1,0 m skiktet har beräknats motsvara en friktionsjord med friktionsvinkel uppgående till 30. 6,0 m 2,5 m Bild 5.1.1: Bilden visar beräkning i odränerad analys, Fc = 1,629 >1,5 => Ok! Avlastning sker således med en total bredd uppgående till 17 m, dvs. relativt omfattande. Effekt vid tyngd från grävmaskin är inte utförd då storlek på grävmaskin i nuläget är okänd. Entreprenör skall utföra en skriftlig arbetsberedning när val av schaktmaskin är gjord, schaktdjup och uppläggningsplats av schaktmassor är bestämt. Vid behov skall förnyade stabilitetsberäkningar göras. 5.2 Spontsläde eller spont Om avlastning utmed upp till 17 m bredd för ett schaktdjup uppgående till 2,5 m bedöms vara allt för omfattande rekommenderas det att spontsläde nyttjas vid schakt överstigande 1,75 m djup. 5.3 Schakt för pumpstation Pumpstation skall utföras i områdets södra del med schaktdjup uppgående till 5,0 m. Schakt skall utföras inom spont eller annan stödkonstruktion. Entreprenör skall dimensionera spont och stå för den temporära konstruktionen. För anbudsräkning skall spont förväntas installeras modell L603 med 9 m längd och två nivåer hammarband modell HEB300. Hörnsträvor skall förväntas erfordras på båda hammarbandsnivåerna, HEB300. Konstruktionskostnad för spont skall anges samt att regleringspriser skall lämnas av entreprenör så att en ekonomisk reglering kan ske mellan slutgiltig design och här antagen spontkonstruktion. Del av Kyrkoherdens fiskevatten, Västerås (8)

8 6 Kontroll Entreprenören skall dokumentera hur packningsarbete utförs med avseende på väderlek, packningsverktyg, lagertjocklek, antal överfarter mm. Vid avvikande geotekniska förhållanden än här beskrivet skall sakkunnig geotekniker kontaktas för eventuellt justerade rekommendationer. Mats Gren Geotekniker / Civilingenjör VoV Tel: Mejl: mats@gconsult.se Del av Kyrkoherdens fiskevatten, Västerås (8)
