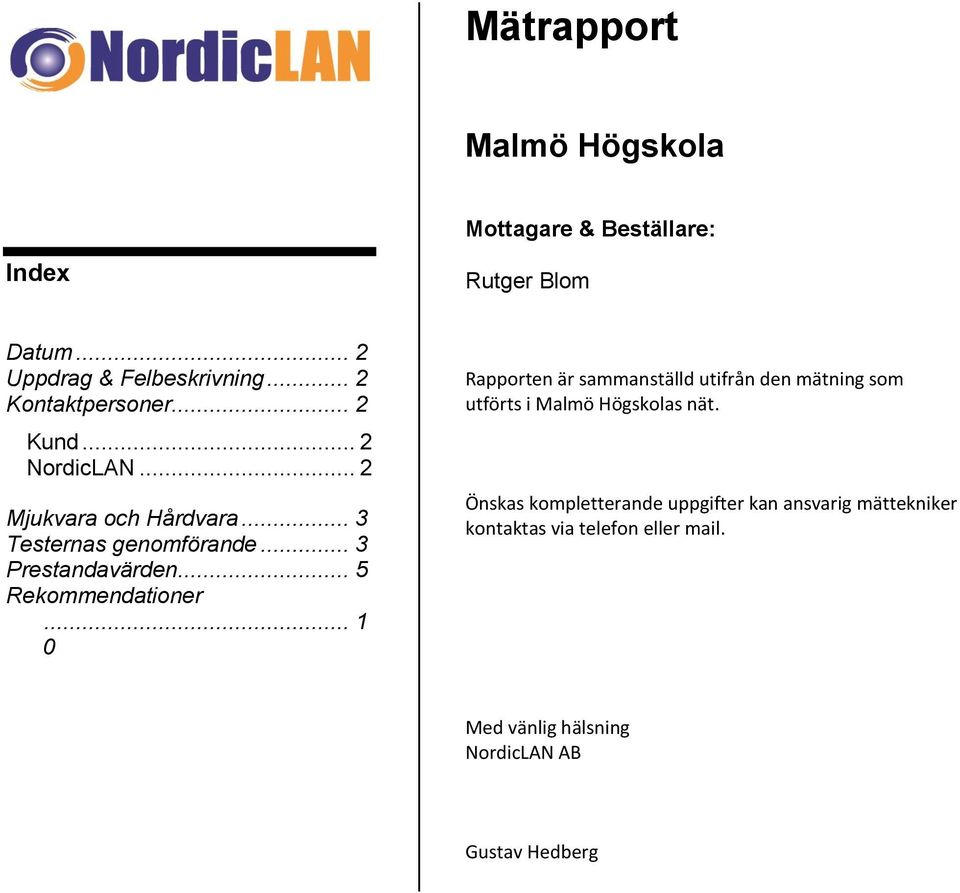

1 Mätrapport Malmö Högskola Mottagare & Beställare: Index Rutger Blom Datum... 2 Uppdrag & Felbeskrivning... 2 Kontaktpersoner... 2 Kund... 2 NordicLAN... 2 Mjukvara och Hårdvara... 3 Testernas genomförande... 3 Prestandavärden... 5 Rekommendationer Rapporten är sammanställd utifrån den mätning som utförts i Malmö Högskolas nät. Önskas kompletterande uppgifter kan ansvarig mättekniker kontaktas via telefon eller mail. Med vänlig hälsning Gustav Hedberg

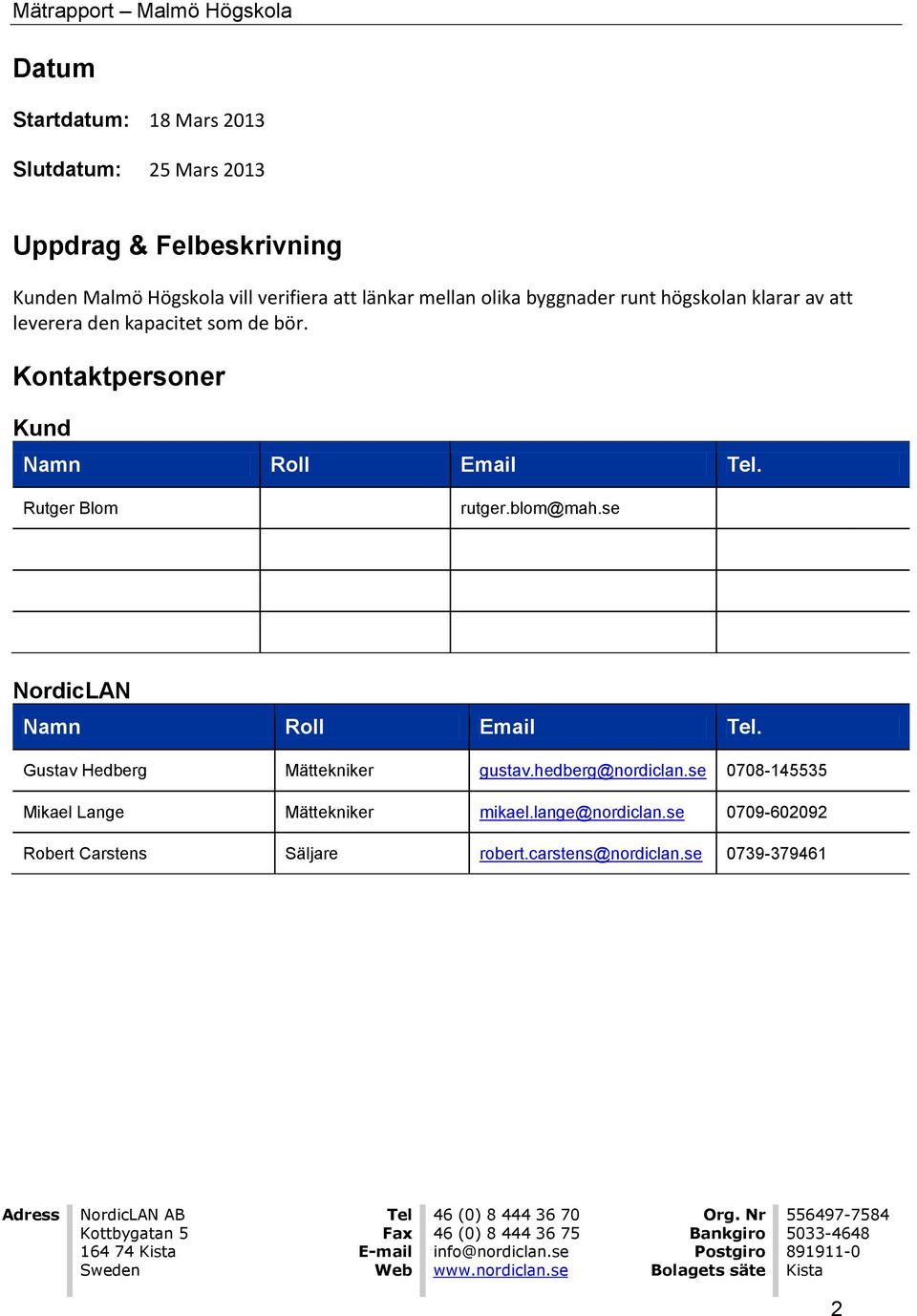

2 Datum Startdatum: 18 Mars 2013 Slutdatum: 25 Mars 2013 Uppdrag & Felbeskrivning Kunden Malmö Högskola vill verifiera att länkar mellan olika byggnader runt högskolan klarar av att leverera den kapacitet som de bör. Kontaktpersoner Kund Namn Roll . Rutger Blom NordicLAN Namn Roll . Gustav Hedberg Mättekniker Mikael Lange Mättekniker Robert Carstens Säljare

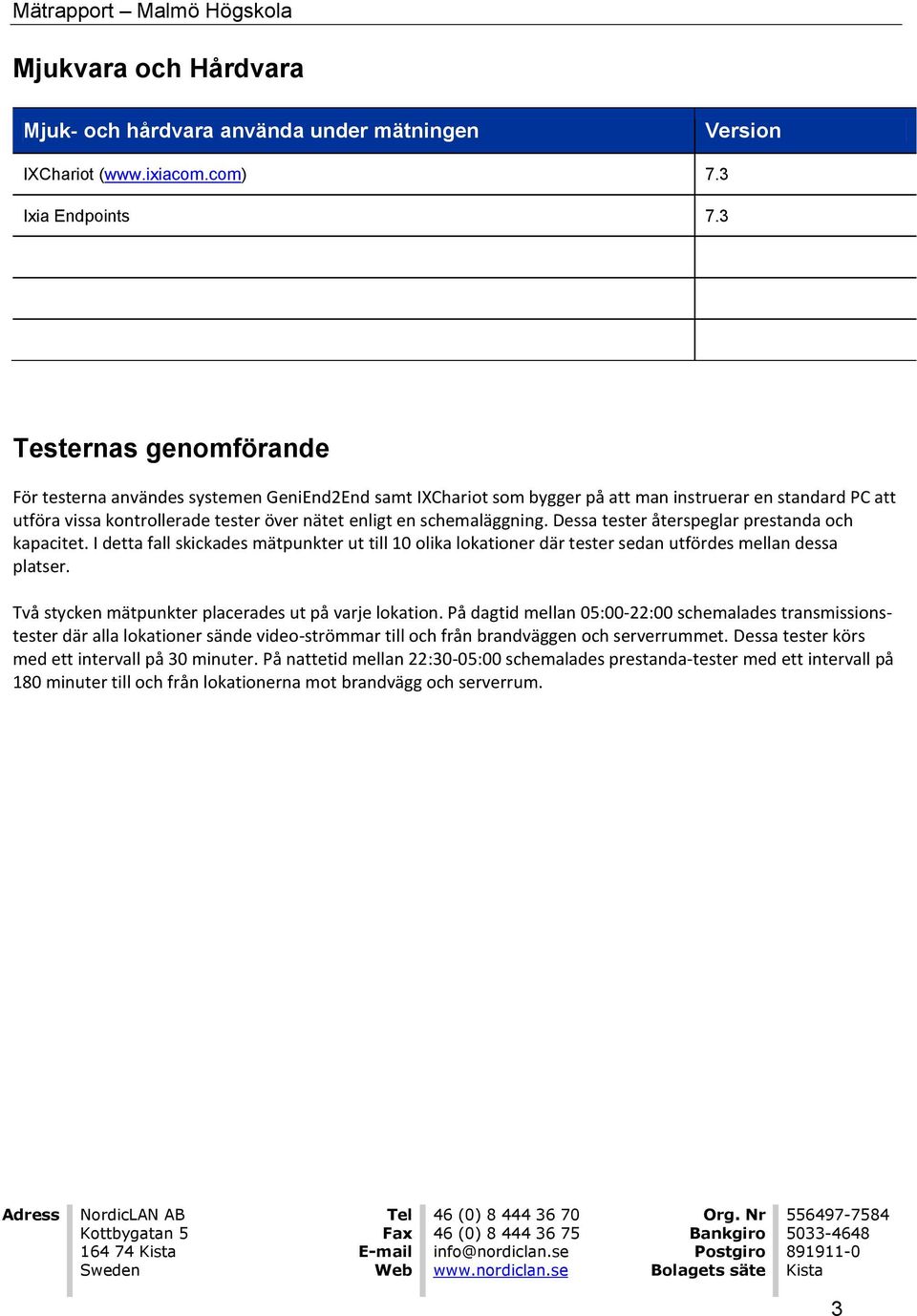

3 Mjukvara och Hårdvara Mjuk- och hårdvara använda under mätningen Version IXChariot ( 7.3 Ixia Endpoints 7.3 Testernas genomförande För testerna användes systemen GeniEnd2End samt IXChariot som bygger på att man instruerar en standard PC att utföra vissa kontrollerade tester över nätet enligt en schemaläggning. Dessa tester återspeglar prestanda och kapacitet. I detta fall skickades mätpunkter ut till 10 olika lokationer där tester sedan utfördes mellan dessa platser. Två stycken mätpunkter placerades ut på varje lokation. På dagtid mellan 05:00-22:00 schemalades transmissionstester där alla lokationer sände video-strömmar till och från brandväggen och serverrummet. Dessa tester körs med ett intervall på 30 minuter. På nattetid mellan 22:30-05:00 schemalades prestanda-tester med ett intervall på 180 minuter till och från lokationerna mot brandvägg och serverrum. 3

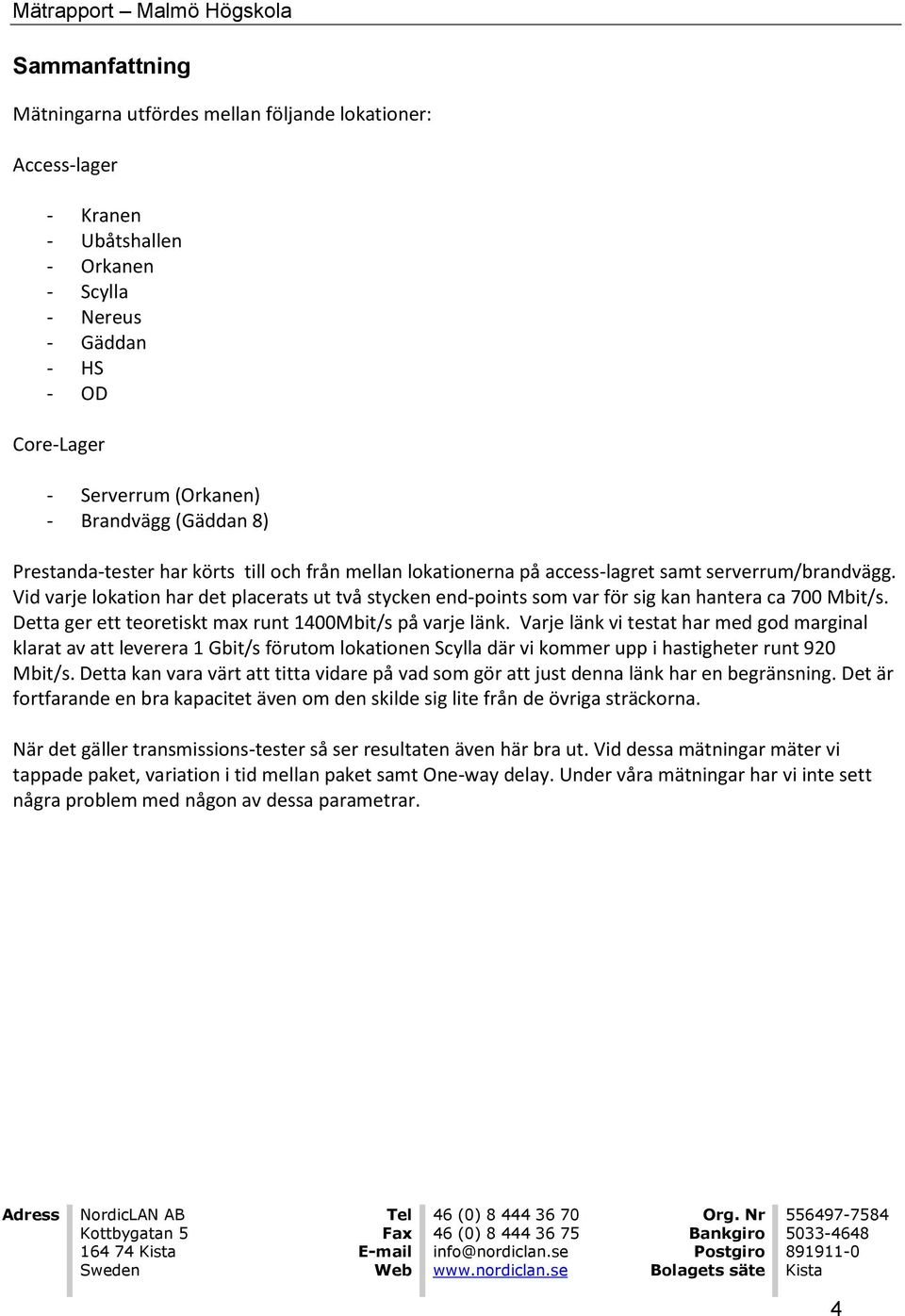

4 Sammanfattning Mätningarna utfördes mellan följande lokationer: Access-lager - Kranen - Ubåtshallen - Orkanen - Scylla - Nereus - Gäddan - HS - OD Core-Lager - Serverrum (Orkanen) - Brandvägg (Gäddan 8) Prestanda-tester har körts till och från mellan lokationerna på access-lagret samt serverrum/brandvägg. Vid varje lokation har det placerats ut två stycken end-points som var för sig kan hantera ca 700 Mbit/s. Detta ger ett teoretiskt max runt 1400Mbit/s på varje länk. Varje länk vi testat har med god marginal klarat av att leverera 1 Gbit/s förutom lokationen Scylla där vi kommer upp i hastigheter runt 920 Mbit/s. Detta kan vara värt att titta vidare på vad som gör att just denna länk har en begränsning. Det är fortfarande en bra kapacitet även om den skilde sig lite från de övriga sträckorna. När det gäller transmissions-tester så ser resultaten även här bra ut. Vid dessa mätningar mäter vi tappade paket, variation i tid mellan paket samt One-way delay. Under våra mätningar har vi inte sett några problem med någon av dessa parametrar. 4

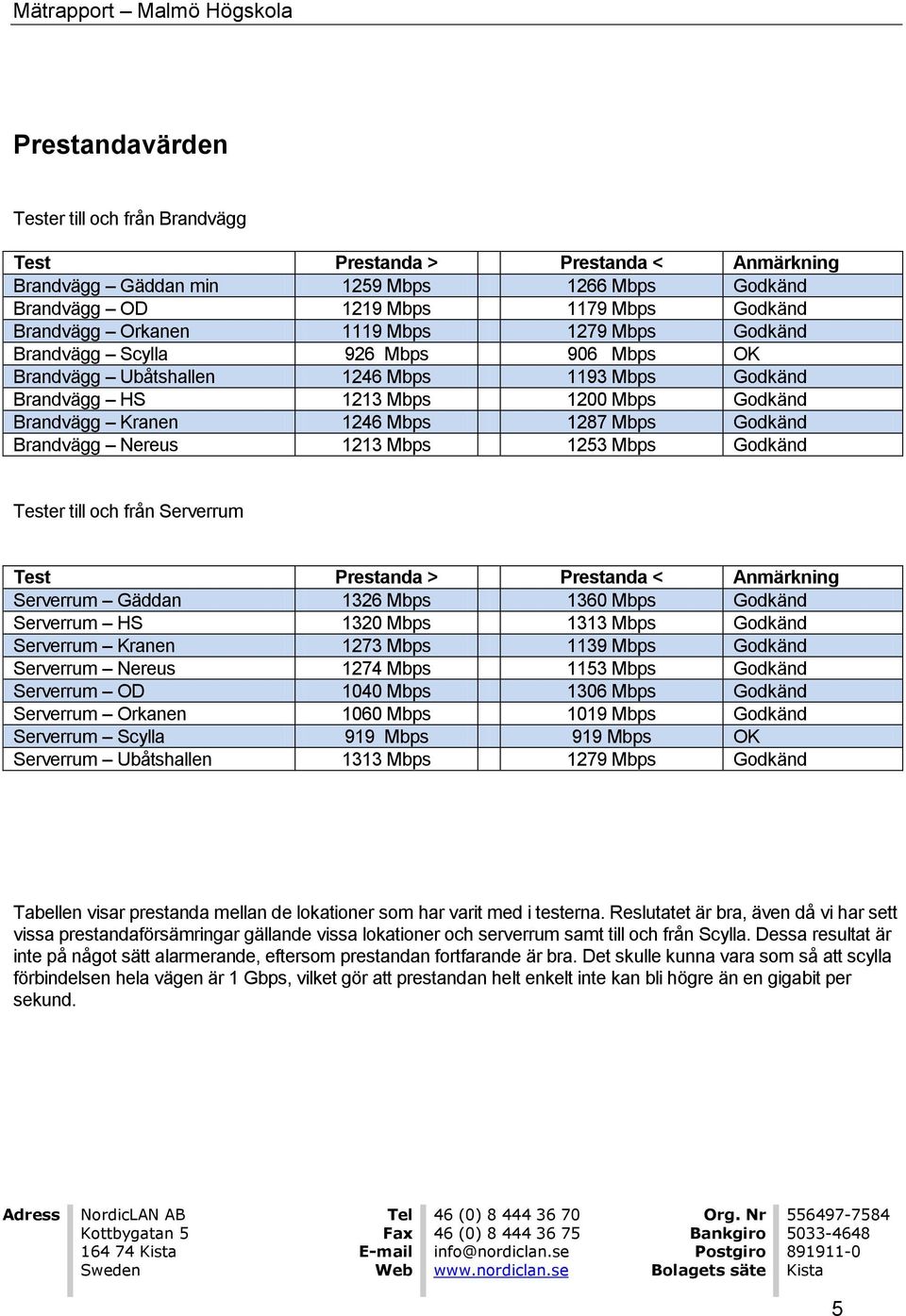

5 Prestandavärden Tester till och från Brandvägg Test Prestanda > Prestanda < Anmärkning Brandvägg Gäddan min 1259 Mbps 1266 Mbps Godkänd Brandvägg OD 1219 Mbps 1179 Mbps Godkänd Brandvägg Orkanen 1119 Mbps 1279 Mbps Godkänd Brandvägg Scylla 926 Mbps 906 Mbps OK Brandvägg Ubåtshallen 1246 Mbps 1193 Mbps Godkänd Brandvägg HS 1213 Mbps 1200 Mbps Godkänd Brandvägg Kranen 1246 Mbps 1287 Mbps Godkänd Brandvägg Nereus 1213 Mbps 1253 Mbps Godkänd Tester till och från Serverrum Test Prestanda > Prestanda < Anmärkning Serverrum Gäddan 1326 Mbps 1360 Mbps Godkänd Serverrum HS 1320 Mbps 1313 Mbps Godkänd Serverrum Kranen 1273 Mbps 1139 Mbps Godkänd Serverrum Nereus 1274 Mbps 1153 Mbps Godkänd Serverrum OD 1040 Mbps 1306 Mbps Godkänd Serverrum Orkanen 1060 Mbps 1019 Mbps Godkänd Serverrum Scylla 919 Mbps 919 Mbps OK Serverrum Ubåtshallen 1313 Mbps 1279 Mbps Godkänd Tabellen visar prestanda mellan de lokationer som har varit med i testerna. Reslutatet är bra, även då vi har sett vissa prestandaförsämringar gällande vissa lokationer och serverrum samt till och från Scylla. Dessa resultat är inte på något sätt alarmerande, eftersom prestandan fortfarande är bra. Det skulle kunna vara som så att scylla förbindelsen hela vägen är 1 Gbps, vilket gör att prestandan helt enkelt inte kan bli högre än en gigabit per sekund. 5

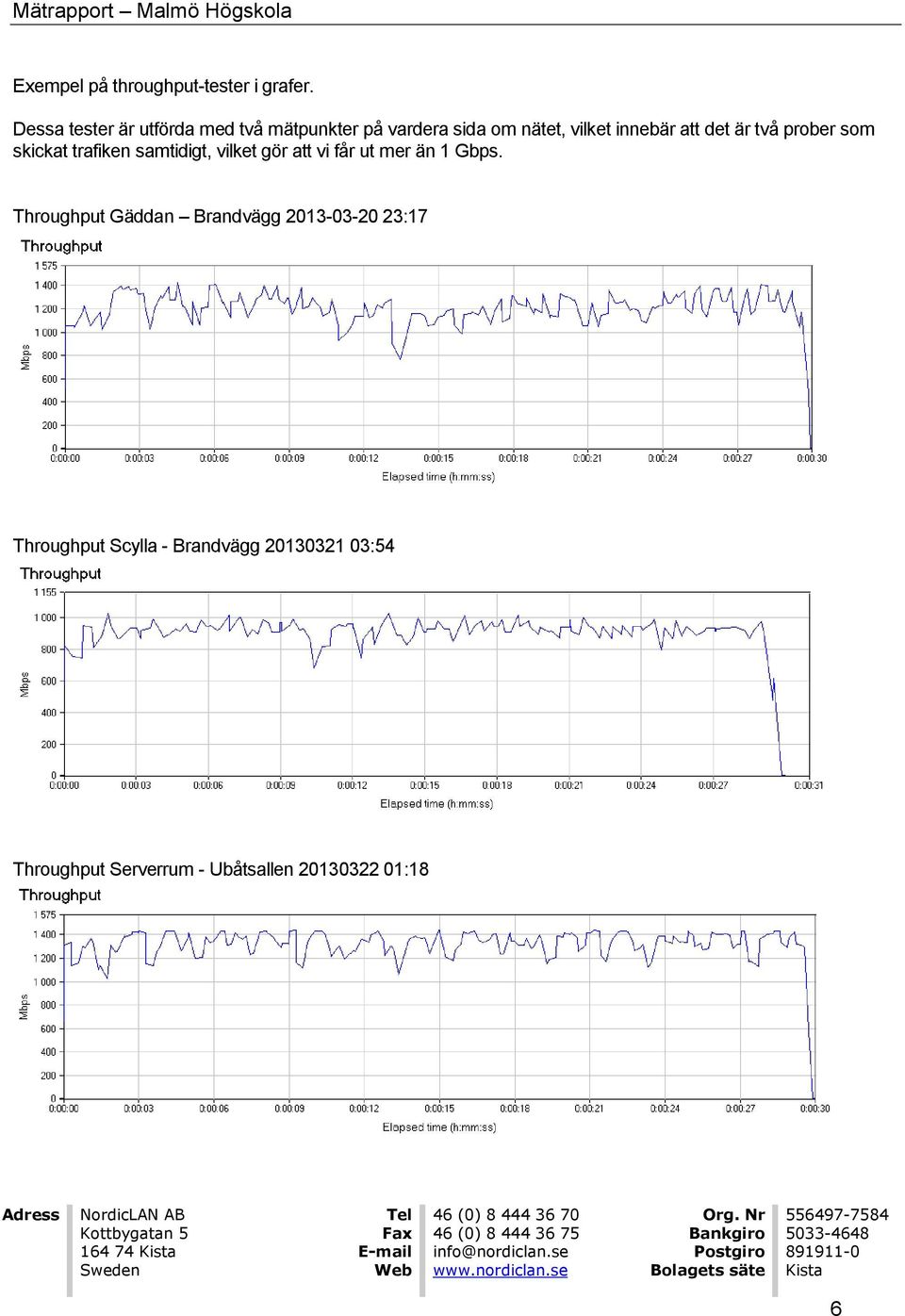

6 Exempel på throughput-tester i grafer. Dessa tester är utförda med två mätpunkter på vardera sida om nätet, vilket innebär att det är två prober som skickat trafiken samtidigt, vilket gör att vi får ut mer än 1 Gbps. Throughput Gäddan Brandvägg :17 Throughput Scylla - Brandvägg :54 Throughput Serverrum - Ubåtsallen :18 6

7 Transmissionskvalitét Transmissionskvalitet är nätets förmåga att transportera data utan störningar så som exempelvis CRC-fel eller tappade paket. Vi mätte transmissionskvalitén för att verifiera om det förekommer paketförluster och fysiska fel. Det finns inga problem med transmissionskvalité för samtliga sträckor. Ingen lost eller nämnvärd delay finns i nätet. Jittervärdena som vi ser är inte större än 17 ms vid något enstaka tillfälle. Jittervärden under 40 ms klassas som bra. Nedan finns ett exempel på de tester som utförts och de visar hur det generellt sätt sett ut under veckan. 7

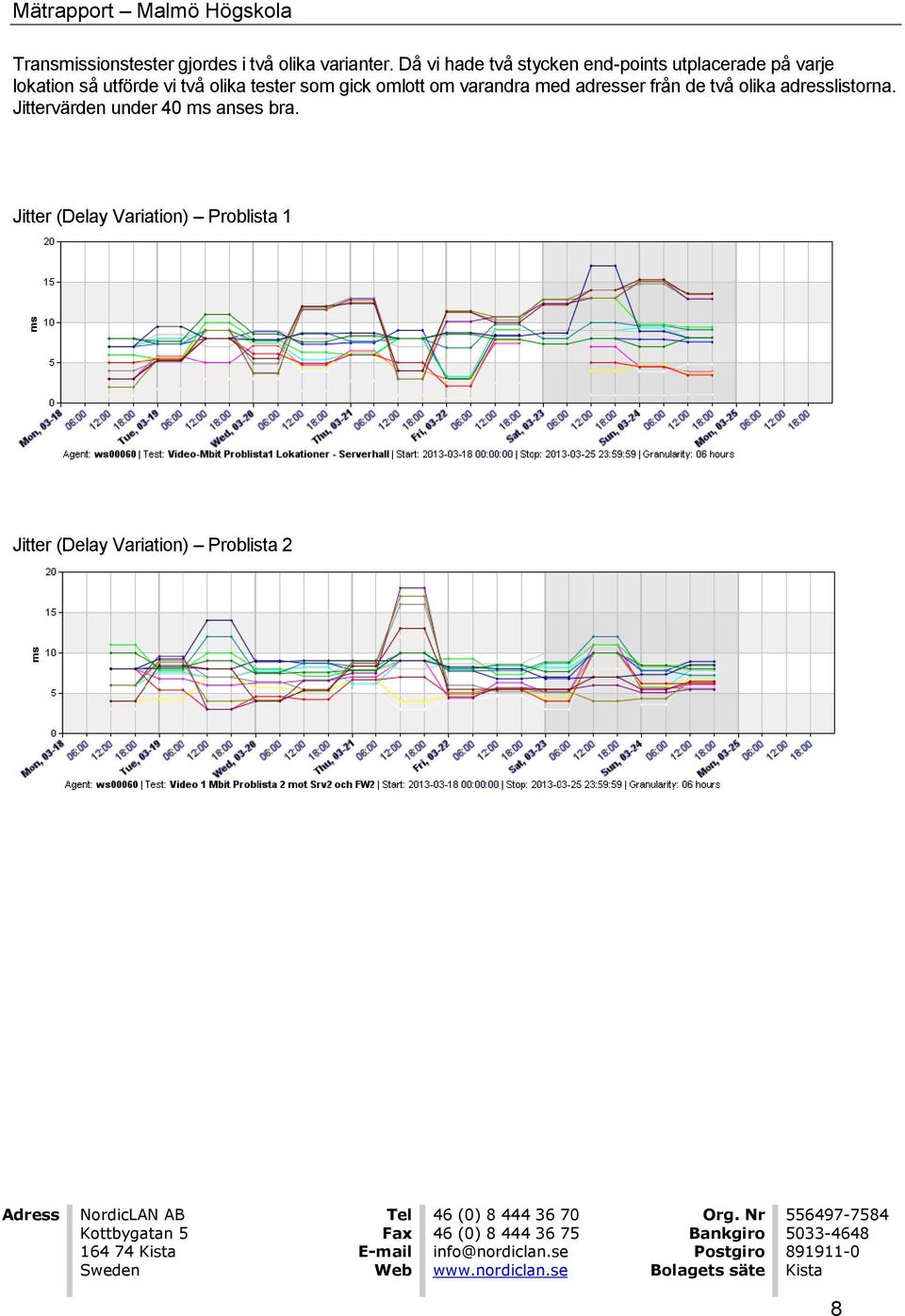

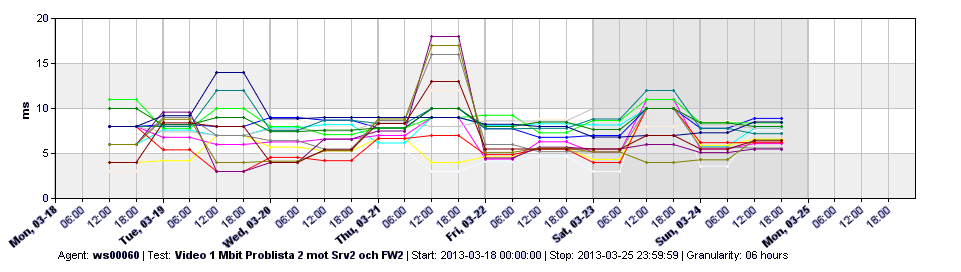

8 Transmissionstester gjordes i två olika varianter. Då vi hade två stycken end-points utplacerade på varje lokation så utförde vi två olika tester som gick omlott om varandra med adresser från de två olika adresslistorna. Jittervärden under 40 ms anses bra. Jitter (Delay Variation) Problista 1 Jitter (Delay Variation) Problista 2 8

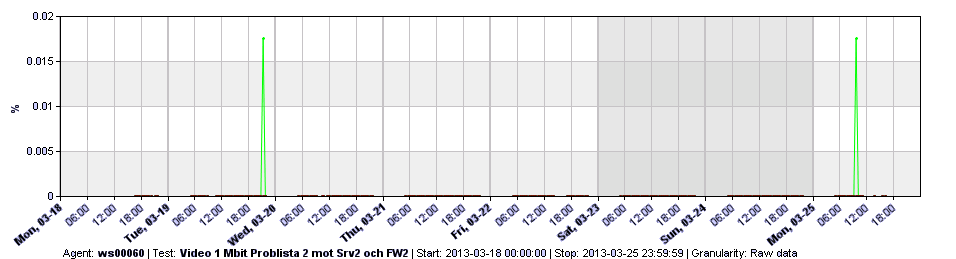

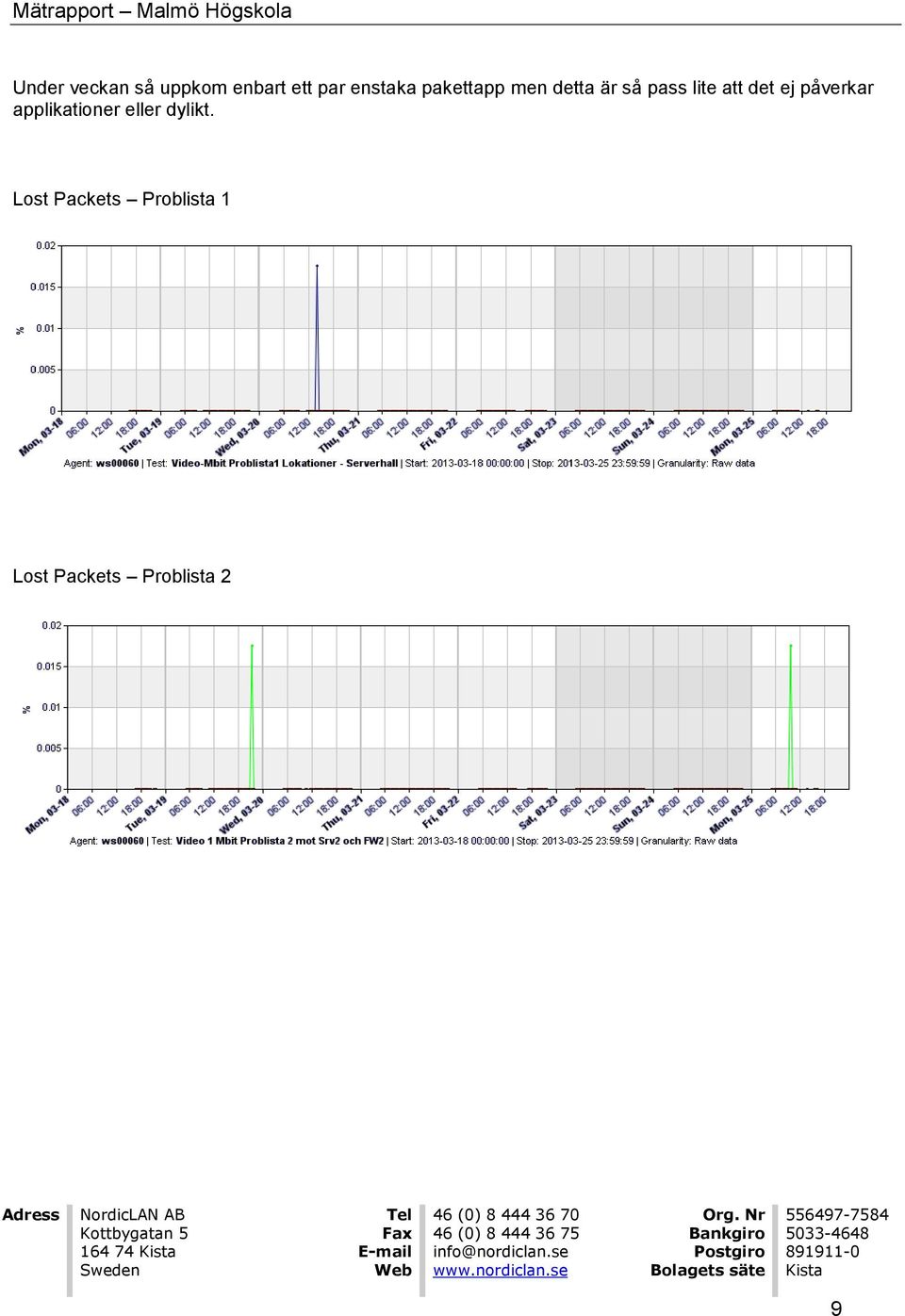

9 Under veckan så uppkom enbart ett par enstaka pakettapp men detta är så pass lite att det ej påverkar applikationer eller dylikt. Lost Packets Problista 1 Lost Packets Problista 2 9

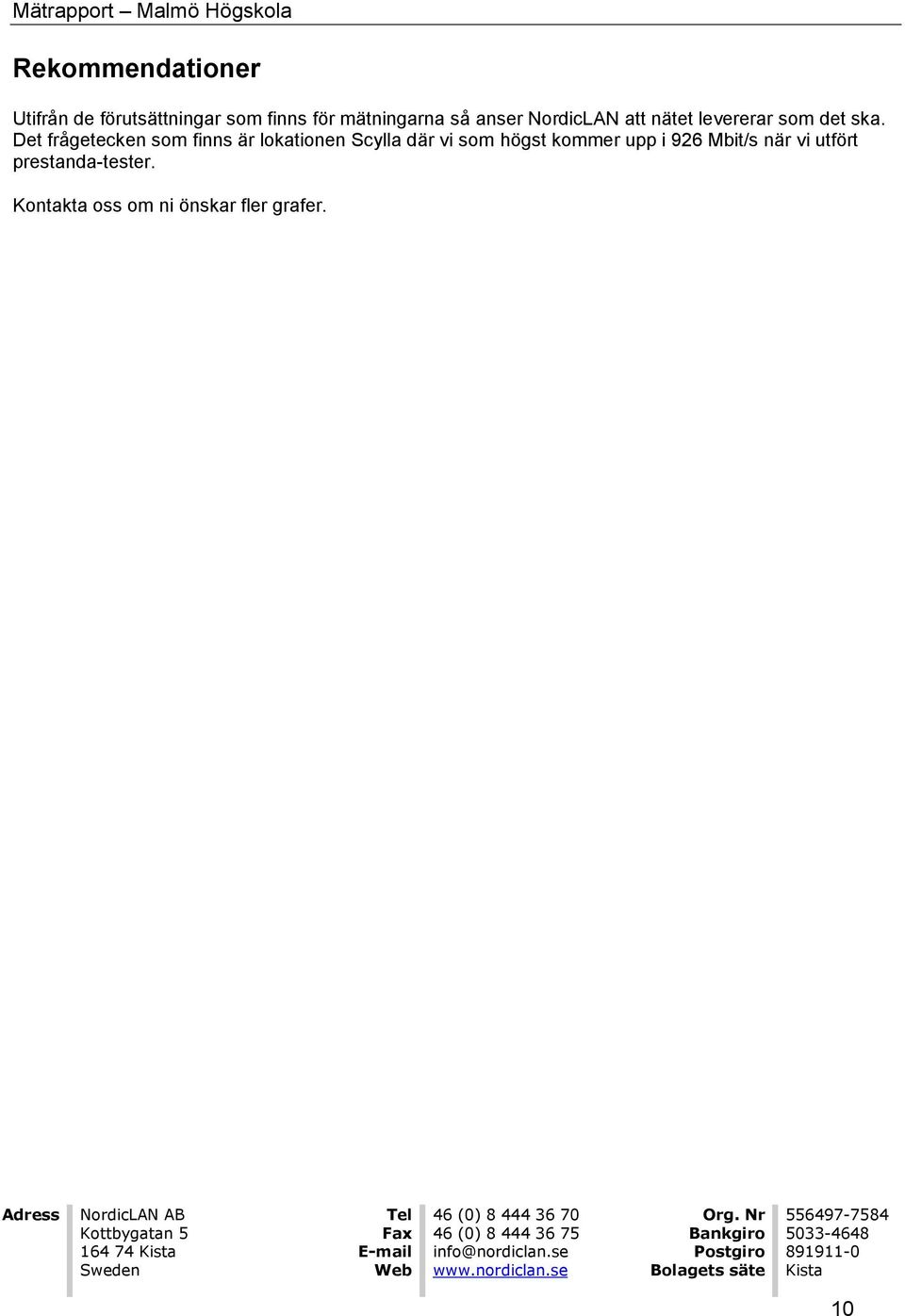

10 Rekommendationer Utifrån de förutsättningar som finns för mätningarna så anser NordicLAN att nätet levererar som det ska. Det frågetecken som finns är lokationen Scylla där vi som högst kommer upp i 926 Mbit/s när vi utfört prestanda-tester. Kontakta oss om ni önskar fler grafer. 10
