Återställn av vandringsväg

Transkript

1 Återställn av vandringsväg Bakgrund Åtgärder Genomförande Ätran Kattegatt Herting

2 Fina förutsättningar

3 Men många problem H1 Ä1 Ä2 H2 K G Vandringshinder Vattenkvalitet Överbeskattning Korttidsreglering Parasiter & ohälsa

4 Hertings kraftverk Herting I Herting II Slukförmåga Fallhöjd Effekt Energiprod m3/s m 2,8 MW 1 GWH/år

5 Nuvarande förhållande ÖVERSIKT NUVARANDE FÖRHÅLLANDE Plan A, skala 1 : Torrfåra Dammbyggnad med luckor Starka fiskar upp fiskväg Svaga fiskar upp ingen Utloppskanal H2 Fiskväg mm Små fiskar ned turbin Smala fiskar ned turbin Stora fiskar ned luckor Herting 2 Laxbron Herting 1 Galler 40 mm N Fiskestuga Galler 90 mm Inloppskanal m FALKENBERG ENERGI HERTING FÖRSLAG TILL FISKVÄGAR Kf03D:\Herting\Ra04091 Lund

6 Hertingsforsen

7 Förslag till åtgärder Bilaga 07 ÖVERSIKT ÅTGÄRDER Plan F, skala 1:2000 i A3 Återställning torrfåra FÖRKLARING Framtida vattenområde Framtida stigränna Anpassning vandringsväg Utrivning dammbyggnad Ny dammbyggnad Ny GC-bro Ny kontrollstation Ny kontrollstation N Flyttad nivågivare Nytt fiskgaller m Åtgärder vid kraftverket FALKENBERG KOMMUN HERTINGS KRV, ÄTRAN ÅTERSTÄLLNING Kf11P:\Herting\Ra Skala 1 : i format A3 Lund

8 4 Utrivning av damm Bilaga 08 4 E UTRIVNING BEFINTLIG DAMMBGGNAD Plan G, skala 1:00 i A3 Dammbyggnad bort 3 HÖJDSSTEM Angivna nivåer avser RH2000 RH2000-0,109 = RH00 4 Flodluckor behålles 4 4 Luckor, dammpelare, Kraftstation H2 trösklar och A brobana rivs ut ned till ursprunglig berggrund inom markerat område Intag 1 Intag 2 Lucka 1 Lucka 2 Lucka 3 Lock Fiskväg Fisksump +,78 +9,0 B FÖRKLARING Berg i dagen Bef fiskväg +9,01 W +7,4-7, 3,0 Flodluckor L1-L3 B C Utskov 2 Utskov 3 Utskov 4 Utskov Utskov Utskov 7 Utskov 8 7 N Kraftstation Herting 2 3 4,0 4,0 4,0 4,0 4,0 4,0 4,0 34,0 Kraftstn behålles E 8 C Utskov 9 Utskov 10 Utskov 11 Utskov 12 Skibord 13 Skibord 14 4,0 4,0 4,0 4,0 4,0 4,0 30,0 +,78 +,78 +9,0 D m FALKENBERG KOMMUN HERTINGS KRV, ÄTRAN ÅTERSTÄLLNING Kf11P:\Herting\Ra Lund

9 Luckor o betong bort

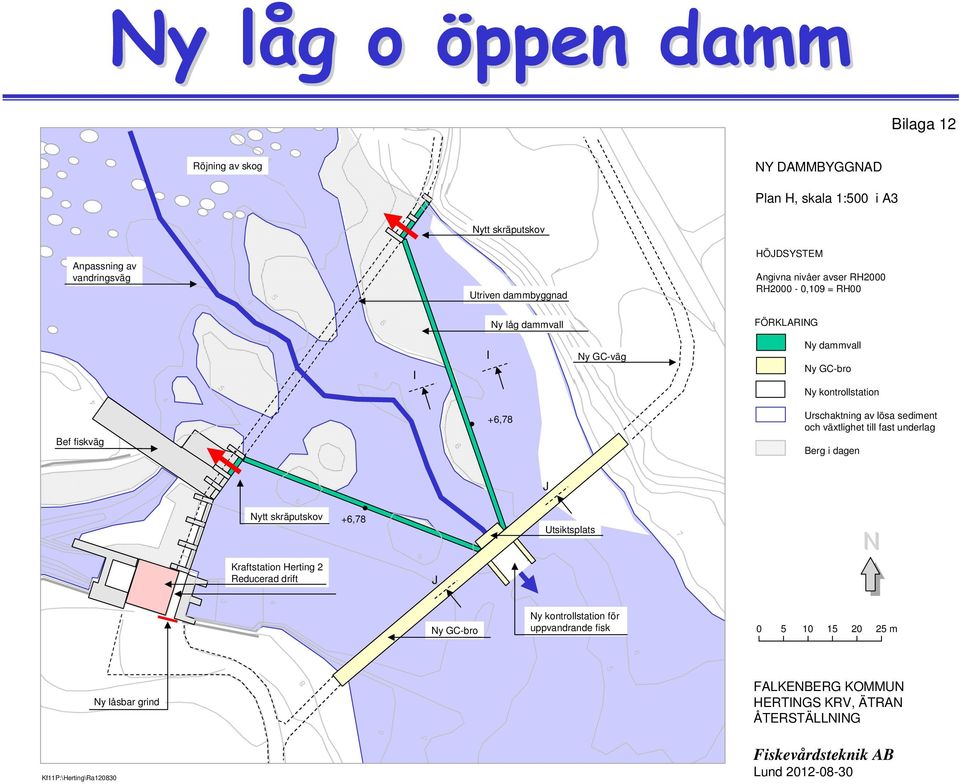

10 4 Ny låg o öppen damm Bilaga 12 Röjning av skog 4 N DAMMBGGNAD Plan H, skala 1:00 i A3 Nytt skräputskov 3 Anpassning av vandringsväg 4 Utriven dammbyggnad HÖJDSSTEM Angivna nivåer avser RH2000 RH2000-0,109 = RH00 Ny låg dammvall FÖRKLARING 4 4 I I Ny GC-väg Ny dammvall Ny GC-bro Ny kontrollstation Bef fiskväg +,78 Urschaktning av lösa sediment och växtlighet till fast underlag Berg i dagen J Nytt skräputskov Kraftstation Herting 2 Reducerad drift +,78 J Utsiktsplats 7 N 3 Ny GC-bro Ny kontrollstation för uppvandrande fisk m Ny låsbar grind 8 FALKENBERG KOMMUN HERTINGS KRV, ÄTRAN ÅTERSTÄLLNING Kf11P:\Herting\Ra Lund

11 Som i gamla tider

12 Bilaga 2 fast mera kontrollerat N DAMMBGGNAD Vy mot ost FALKENBERG KOMMUN HERTINGS KRV, ÄTRAN ÅTERSTÄLLNING Fiskevårdsteknik AB Lund Kf04F:\Herting\Ra110331

13 Nivå o avbördning Bilaga 31 Herting Avbördning befintlig och ny dammbyggnad 8, MLQ MQ MHQ HHQ 8,0 Vattennivå W W (möf) (möf) 7, 7,0,,0, DG vinter DG so mmar SG Naturl ig Bef da mm sommar Bef da mm vin ter Ny da mm vinter Ny da mm sommar Vatte nflö de Q (m 3/ s) AB Kf11P:\Herting\Ra120830

14 7, 8,0 7,0 7, 7,0,0,0,,0,,0 4,,0 4, 4,0 4,0 4,0 3, 3, 3, 3, 4,0 3,0 3, 8, 4,0 3,0 8,0 4,0 7, 7,0 4,,0 2,,0 2, 4, 4,0, 3,,0, 3,0,,0, 3,0,,0 2,0 2, 3,0 4, 3,0 4,,0 3, 4,0 4,0 3,0 3,0 2, 4, 4,0 2,0 2,0 3,0,0 2,0, 4,,0 2, 4,0 2, 3, 3,0 3,0 2, 2,0 3, 3,0 Återställning torrfåra Bilaga 1 FÖRKLARING ÅTERSTÄLLNING TORRFÅRA 7,0, Enbart röjning Röjning och utfyllnad Plan L, skala 1:1000 i A3 Röjning och avschaktning Framtida stigränna +3, Tidigare stigränna +2,7 +4,0 +4,3 Stenmurar +3, Höjdmarkering +2,3 +4, +4, +4,1 +3,1 +3,7 3, 4,0 +4, 4, +1,9 +4, 3, +2,7 2, 1-0,8-2,0 +1, N +,9 +1,3 +1, m +2,0 +1,1 +0, +1,9 +0,7 FALKENBERG KOMMUN HERTINGS KRV, ÄTRAN ÅTERSTÄLLNING Kf11P:\Herting\Ra Lund

15 Principer stigränna Bilaga 18 N STIGRÄNNA Principsektion N, skala 1:0 i A3,0 2,0 1,0 2,0 ANVISNINGAR FORMNING Slänt mot dammkrön 1 : 2 Stigränna för stor laxfisk 1,0 LW Svämplan i högvattensfåra T = 0,8 Den nya åfårans botten skall ha en jämn sluttning som inte på något ställe väsentligt överstiger 3,0 % Den nya stigrännan skall ha en horisontell botten med en bredd av 1,0 m, ett djup på 1,0 m samt sidor som sluttar i 1:2 Den nya fåran för höga vattenflöden ges en mjuk anslutning till stigrännans ök. Fårans sidor utförs så höga att de når upp till omgivande stabil mark eller till minst 2 m över stigrännans botten Vid placering och formning av båda fåror utnyttjas befintliga vattenvägar i största möjliga utsträckning. Förekommande större block bevaras orörda. Fårorna ges ett slingrande och oregelbundet lopp Blockfyllnad av oorganiskt väl packat blandkornigt material, förslagsvis rivningsmassor, grov morän eller bergkross, mm Strömstyrning med naturligt avrundade väl förankrade block 1000 mm Blockfyllnad av avrundad natursten, mm, varav minst 0 % >400 mm Bef stabilt underlag av block eller berggrund ANVISNINGAR MASSHANTERING Förekommande organiska jordlager under ny åfåra schaktas ut och ersätts med väl packad mineraljord inom ett avstånd i sidled av minst 1 m från stenbeklädnadens ytterkant. Åfåran formas genom urschaktning i bef jordlager och vid behov genomuppbyggnad av väl packad mineraljord. Åfåran förses med ett erosionsskydd av väl förankrade naturligt avrundad sten mm, varav minst 0 % >400 mm. Fodrets porutrymme fylls i efterhand genom att borsta och skölja ned naturligt rundat bärlagergrus 0-30 mm. Ovanpå erosionsfodret läggs väl förankrade naturligt avrundade block? 1000 mm i ett glest oregelbundet mönster längs ytterkanterna av åfårans plana bottendel, cc ca 3- m. Förekommande större träd bevaras. Röjning av sly och buskage utförs med sparsamhet. All bearbetad mark täcks med mulljord och besås med gräs snarast efter avslutat arbete cm FALKENBERG KOMMUN HERTINGS KRV, ÄTRAN ÅTERSTÄLLNING Kf11P:\Herting\Ra Lund

16 Mintappning 11 m3/s

17 Överfall o öppning Bilaga 19 N DAMMBGGNAD, N GC-BRO, N STIGRÄNNA OCH N KONTROLLSTATION Ständigt öppen öppning och ny kontrollstation för upp- och nedvandrande fisk Vy mot sydost FÖRKLARING Stigränna Uppbyggnad tröskel Mark ovan vatten vid Q = 11 m3/s Mark under vatten vid Q = 11 m3/s Berg ovan vatten vid Q = 11 m3/s Ny skibordvägg Berg under vatten vid Q = 11 m3/s Blockfyllnad under vatten Stigränna Rest av utriven damm Berghällar FALKENBERG KOMMUN HERTINGS KRV, ÄTRAN ÅTERSTÄLLNING Lund

18 Låg hastighet för alla Bilaga 14 N DAMMBGGNAD Sektion J, skala 1:0 i A3 Ny GC-bro STIGRÄNNA Flöde genom öppning i ny damm för fiskpassage MLQ MQ =,0 m3/s Flöde över skibord i ny damm för fiskpassage MLQ MQ = m3/s Mintappning genom torrfåra = 11 m3/s > +9,0 HHW +7, LW-MW +,8 MHW +7,41 +7,7 Öppning stigränna Sten- och blockfyllnad Nya stödväggar av betong för GC-bro +,78 HÖJDSSTEM Angivna nivåer avser RH2000 RH2000-0,109 = RH00 1,0 +,8 +,0 Ny dammvall av betong Betongplatta cm,0 Berggrund 2,0 1,0 2,0 FALKENBERG KOMMUN HERTINGS KRV, ÄTRAN ÅTERSTÄLLNING Kf11P:\Herting\Ra Lund

19 Ny GC-bro 3 7

20 Kraftproduktion Herting Herting Fortsatt drift Ur drift

21 Nytt fingaller U Automatisk fiskräknare Ny gångbrygga Bef stenmur Ny kontrollstation Snedställt Beta-galler Bilaga 22 NTT FISKGALLER Plan S, skala 1:200 i A3 V Ny spolränna av betong Ny vägg i bef utskov Ny klafflucka Ny avstängningslucka Ny utfyllnad Ny betongvägg +9, m Ny trappa V +9,7 +9,7 U T Bef betongmur Ny lyftkran för stort drivgods T Bef grovgaller tas bort +9,0 Strandlinje Ny rensmaskin +4, +4,7 Ny betongplatta Nytt fiskgaller Ny gångbrygga av btg Inloppskanal MW +,9 Ny ramp för nedkörsel +9, ,7 Bef inhägnad Ny utfyllnad Bef kraftstation Ny låsbar grind Ny betongvägg ENTREPRENAD Fiskgaller med tillhörande rensautomat, klafflucka och styrsystem levereras och monteras av beställaren. Dessa delar har markerats med gul färg i figuren Kf11P:\Herting\Ra ,7 FALKENBERG KOMMUN HERTINGS KRV, ÄTRAN ÅTERSTÄLLNING Lund

22 Senaste teknik Ny lyftkran Ny spolränna för kombinerad uttransport av drivgods och fisk Ny klafflucka med flyktöppningar för fisk Ny rensautomat på räls Ny gångbrygga av btg Ny betongvägg ök +9,7 +9,0 MW +,8 Ny gallervägg Nytt stativ av stål +4,8 +4, Ny rensskrapa +4,7 Bef berg- och jordlager Betongplatta med stativ i stål för montering av fiskgaller Stor yta små öppningar Horisontella stål

23 Nya övervakningsstationer

24 Online fiskräkning Bilaga 28 N KONTROLLSTATION UPP Sektion, skala 1:0 i A3 Lyftkran DRAGSKENOR Uk bro > +9,0 Utsiktsplats Allmän GC-bro Trappa till serviceyta Skyddsräcke Gångbrygga för servicepersonal Dragskenor till gallergrindar utförs av UPE och HEA 120. Dragskenor till avstängningsluckor utförs av UPE och HEA 200 Dragskenor till kontrollenhet utförs av L- profil 90 LFTKRAN Dammvall av betong +,78 MW +,8 +7,7 HHW +7, Svängbar hydraulisk kran med gripklo Räckvidd > 7 m Lyftkraft > 1 ton i ytterläge +,8 Dragskenor till avstängningsluckor ENTREPRENAD Gallergrindar och utrustning för manuell och automatisk fiskräkning levereras och monteras av beställaren. +,0 Dessa delar har markerats med gul färg i figuren Blockfyllnad Tröskel av btg och block Dragskenor till gallergrindar Utrymme för kontrollenhet Platta av betong cm Gallergrindar Kf11P:\Herting\Ra Animation FALKENBERG KOMMUN HERTINGS KRV, ÄTRAN ÅTERSTÄLLNING Lund

25 Kontroll och uppföljning

26 Tidplan Försöksverksamhet, ideförslag Finansiering, samråd, förstudier 2012 Projektering, tillstånd, upphandl 2013 Fysiska åtgärder 2014 Kontroll och utvärdering
