1 Fortum Hemkontroll Ta kontrollen över ditt hem Manual

2 Fortum Hemkontroll

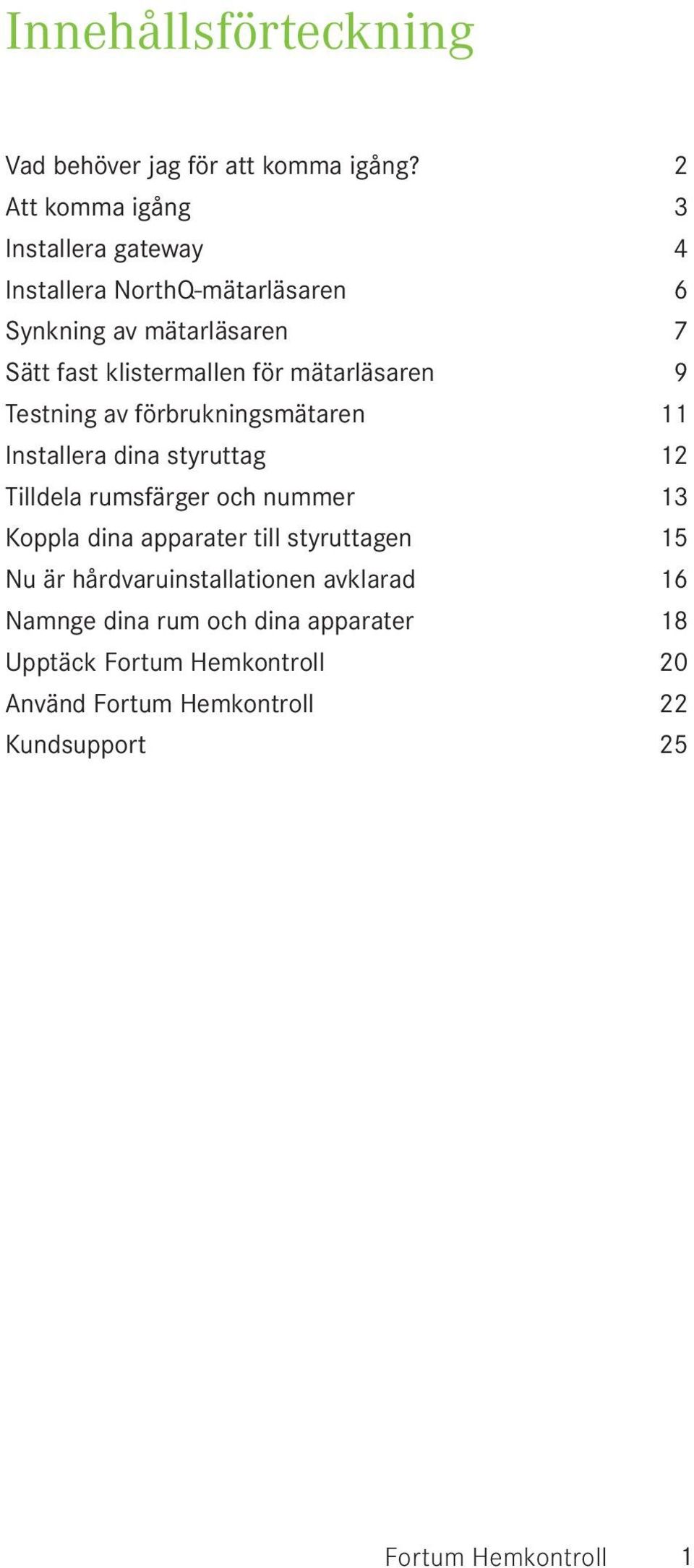

3 Innehållsförteckning Vad behöver jag för att komma igång? 2 Att komma igång 3 Installera gateway 4 Installera NorthQ-mätarläsaren 6 Synkning av mätarläsaren 7 Sätt fast klistermallen för mätarläsaren 9 Testning av förbrukningsmätaren 11 Installera dina styruttag 12 Tilldela rumsfärger och nummer 13 Koppla dina apparater till styruttagen 15 Nu är hårdvaruinstallationen avklarad 16 Namnge dina rum och dina apparater 18 Upptäck Fortum Hemkontroll 20 Använd Fortum Hemkontroll 22 Kundsupport 25 Fortum Hemkontroll 1

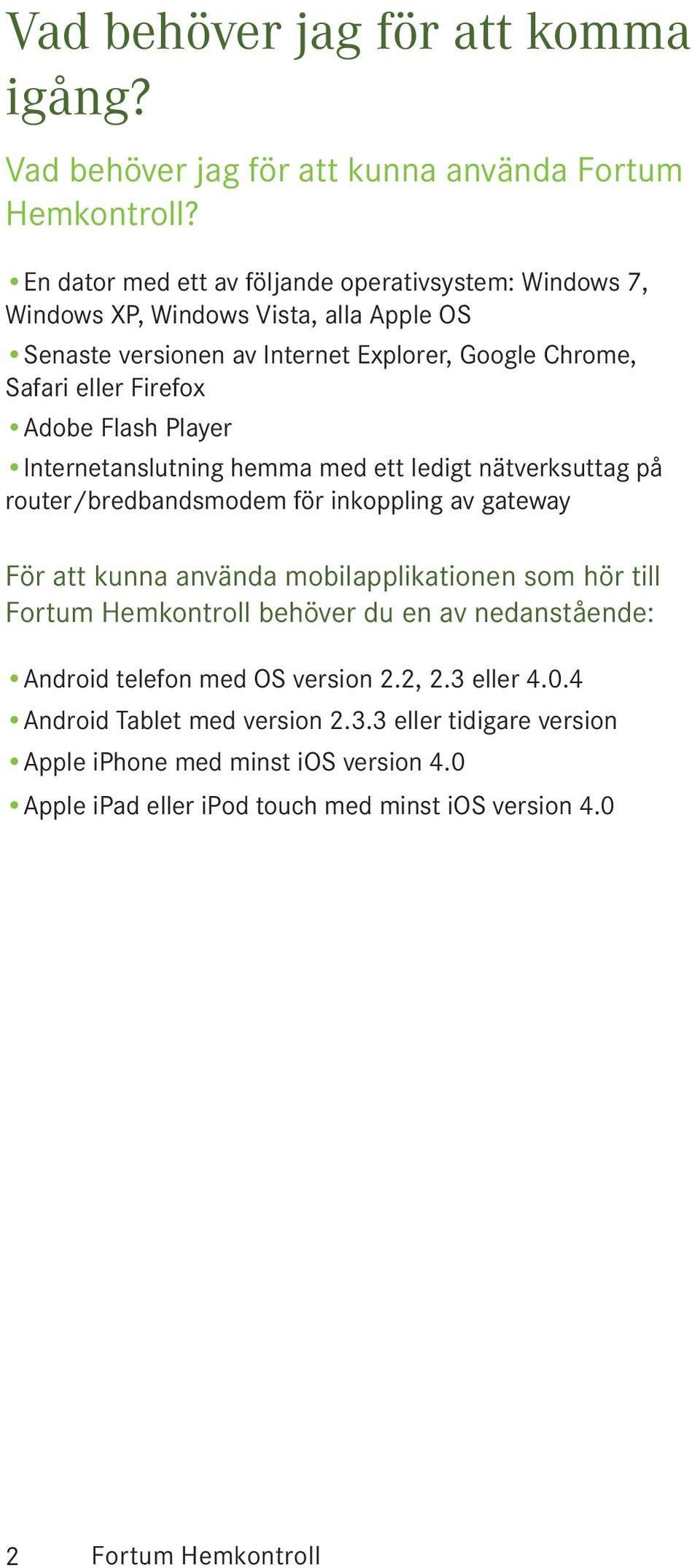

4 Vad behöver jag för att komma igång? Vad behöver jag för att kunna använda Fortum Hemkontroll? En dator med ett av följande operativsystem: Windows 7, Windows XP, Windows Vista, alla Apple OS Senaste versionen av Internet Explorer, Google Chrome, Safari eller Firefox Adobe Flash Player Internetanslutning hemma med ett ledigt nätverksuttag på router/bredbandsmodem för inkoppling av gateway För att kunna använda mobilapplikationen som hör till Fortum Hemkontroll behöver du en av nedanstående: Android telefon med OS version 2.2, 2.3 eller Android Tablet med version eller tidigare version Apple iphone med minst ios version 4.0 Apple ipad eller ipod touch med minst ios version Fortum Hemkontroll

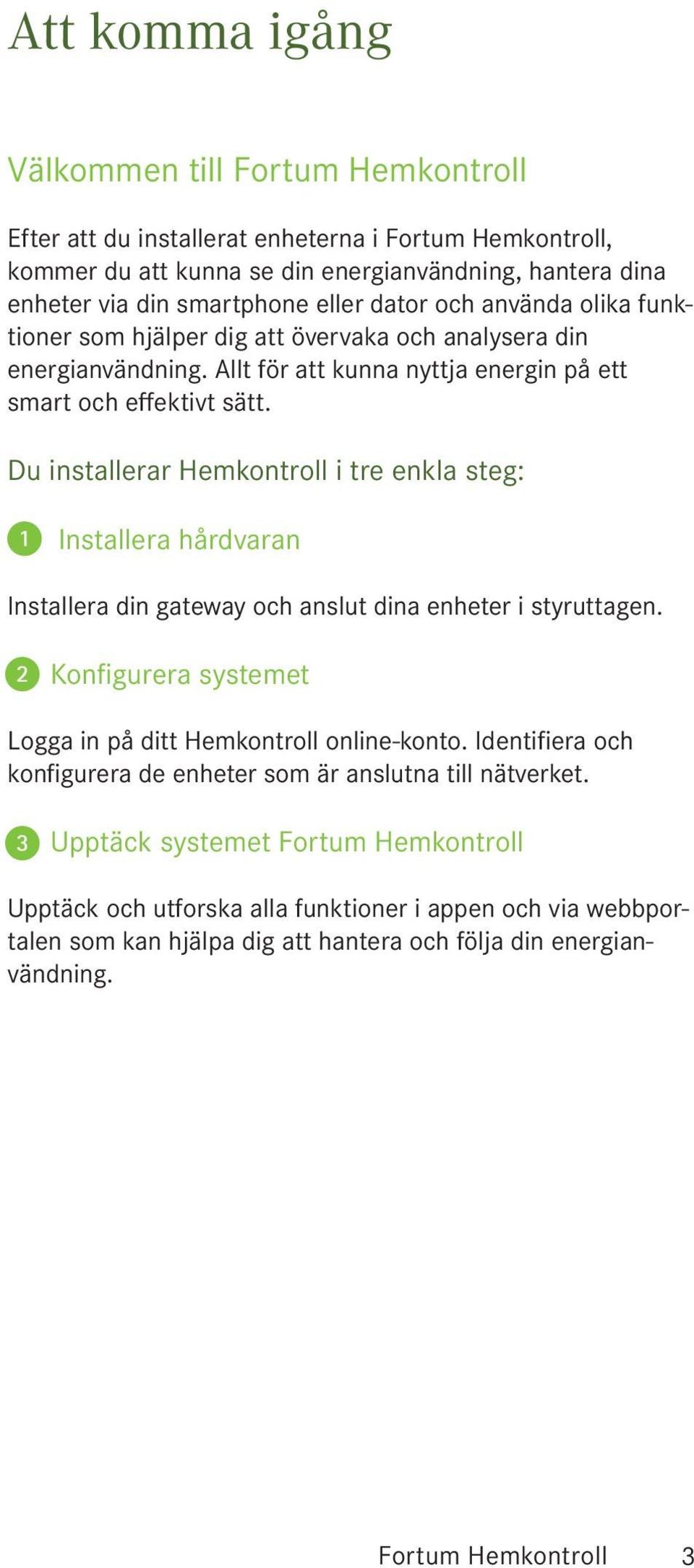

5 Att komma igång Välkommen till Fortum Hemkontroll Efter att du installerat enheterna i Fortum Hemkontroll, kommer du att kunna se din energianvändning, hantera dina enheter via din smartphone eller dator och använda olika funktioner som hjälper dig att övervaka och analysera din energianvändning. Allt för att kunna nyttja energin på ett smart och effektivt sätt. Du installerar Hemkontroll i tre enkla steg: 1 Installera hårdvaran Installera din gateway och anslut dina enheter i styruttagen. 2 Konfigurera systemet Logga in på ditt Hemkontroll online-konto. Identifiera och konfigurera de enheter som är anslutna till nätverket. 3 Upptäck systemet Fortum Hemkontroll Upptäck och utforska alla funktioner i appen och via webbportalen som kan hjälpa dig att hantera och följa din energianvändning. Fortum Hemkontroll 3

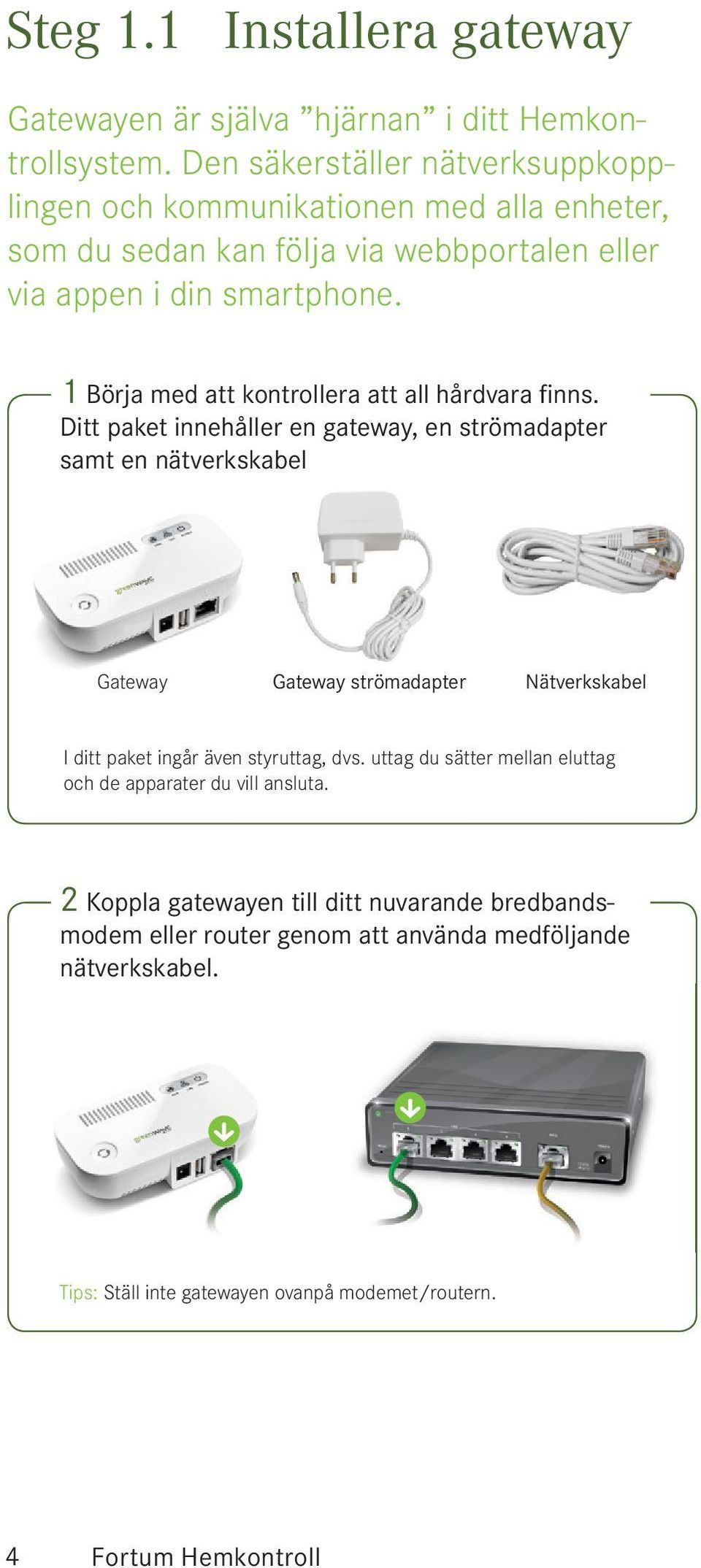

6 Steg 1.1 Installera gateway Gatewayen är själva hjärnan i ditt Hemkontrollsystem. Den säkerställer nätverksuppkopplingen och kommunikationen med alla enheter, som du sedan kan följa via webbportalen eller via appen i din smartphone. 1 Börja med att kontrollera att all hårdvara finns. Ditt paket innehåller en gateway, en strömadapter samt en nätverkskabel Gateway Gateway strömadapter Nätverkskabel I ditt paket ingår även styruttag, dvs. uttag du sätter mellan eluttag och de apparater du vill ansluta. 2 Koppla gatewayen till ditt nuvarande bredbandsmodem eller router genom att använda medföljande nätverkskabel. Tips: Ställ inte gatewayen ovanpå modemet/routern. 4 Fortum Hemkontroll

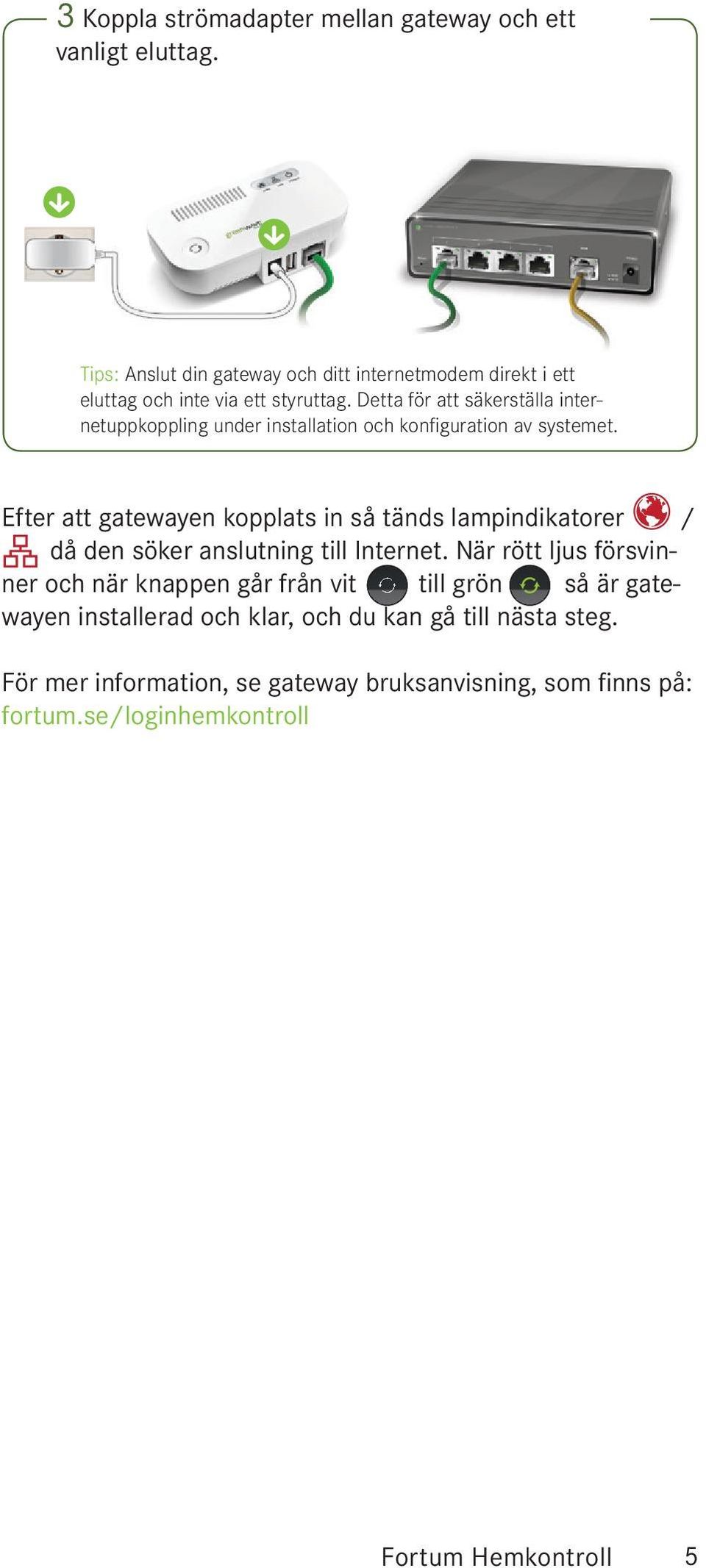

7 3 Koppla strömadapter mellan gateway och ett vanligt eluttag. Tips: Anslut din gateway och ditt internetmodem direkt i ett eluttag och inte via ett styruttag. Detta för att säkerställa internetuppkoppling under installation och konfi guration av systemet. Efter att gatewayen kopplats in så tänds lampindikatorer / då den söker anslutning till Internet. När rött ljus försvinner och när knappen går från vit till grön så är gatewayen installerad och klar, och du kan gå till nästa steg. För mer information, se gateway bruksanvisning, som finns på: fortum.se/loginhemkontroll Fortum Hemkontroll 5

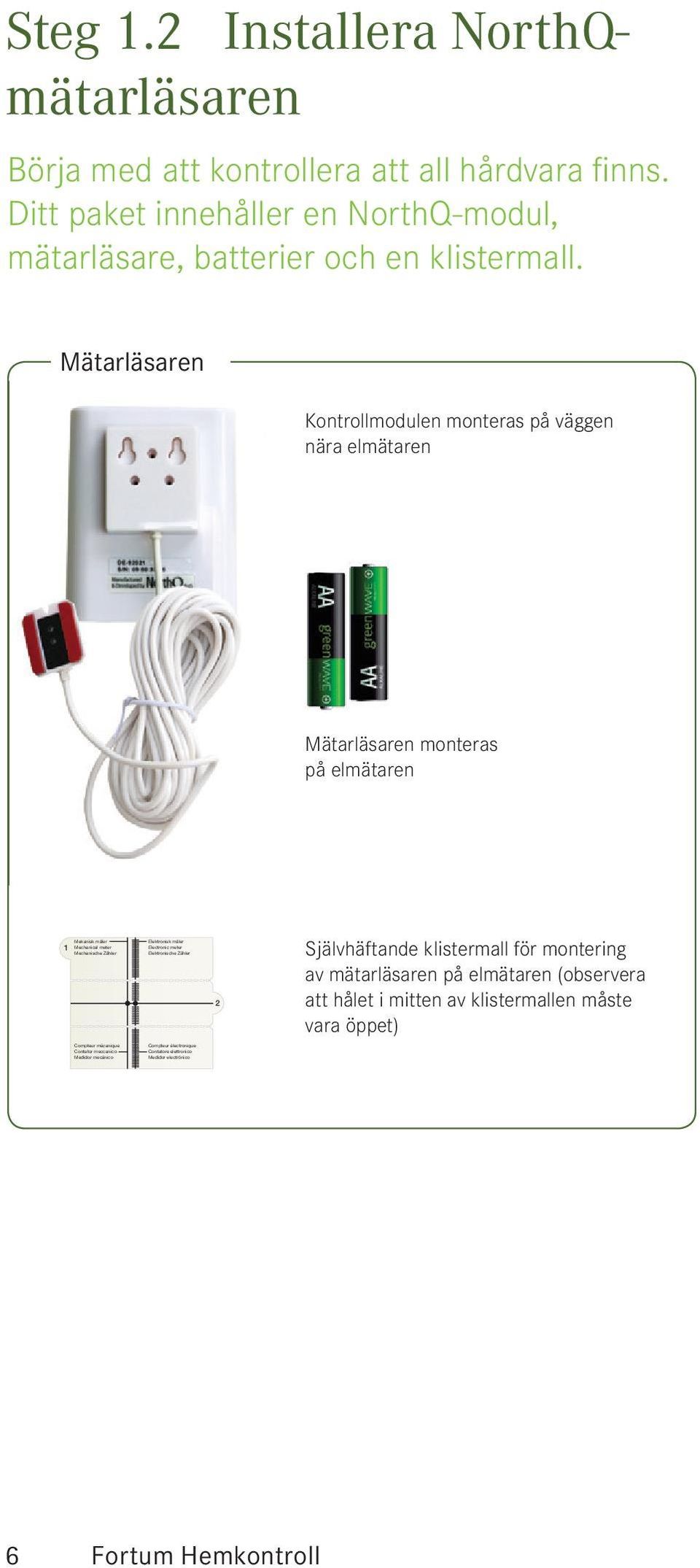

8 Mekanisk måler Mechanical meter Mechanische Zähler Compteur mécanique Contator meccanico Medidor mecánico Mekanisk måler Mechanical meter Mechanische Zähler Compteur mécanique Contator meccanico Medidor mecánico Elektronisk måler Electronic meter Elektronische Zähler Compteur électronique Contatore elettronico Medidor electrónico Elektronisk måler Electronic meter Elektronische Zähler Compteur électronique Contatore elettronico Medidor electrónico Steg 1.2 Installera NorthQmätarläsaren Börja med att kontrollera att all hårdvara fi nns. Ditt paket innehåller en NorthQ-modul, mätarläsare, batterier och en klistermall. Mätarläsaren Kontrollmodulen monteras på väggen nära elmätaren Mätarläsaren monteras på elmätaren 1 2 Självhäftande klistermall för montering av mätarläsaren på elmätaren (observera att hålet i mitten av klistermallen måste vara öppet) Fortum Hemkontroll

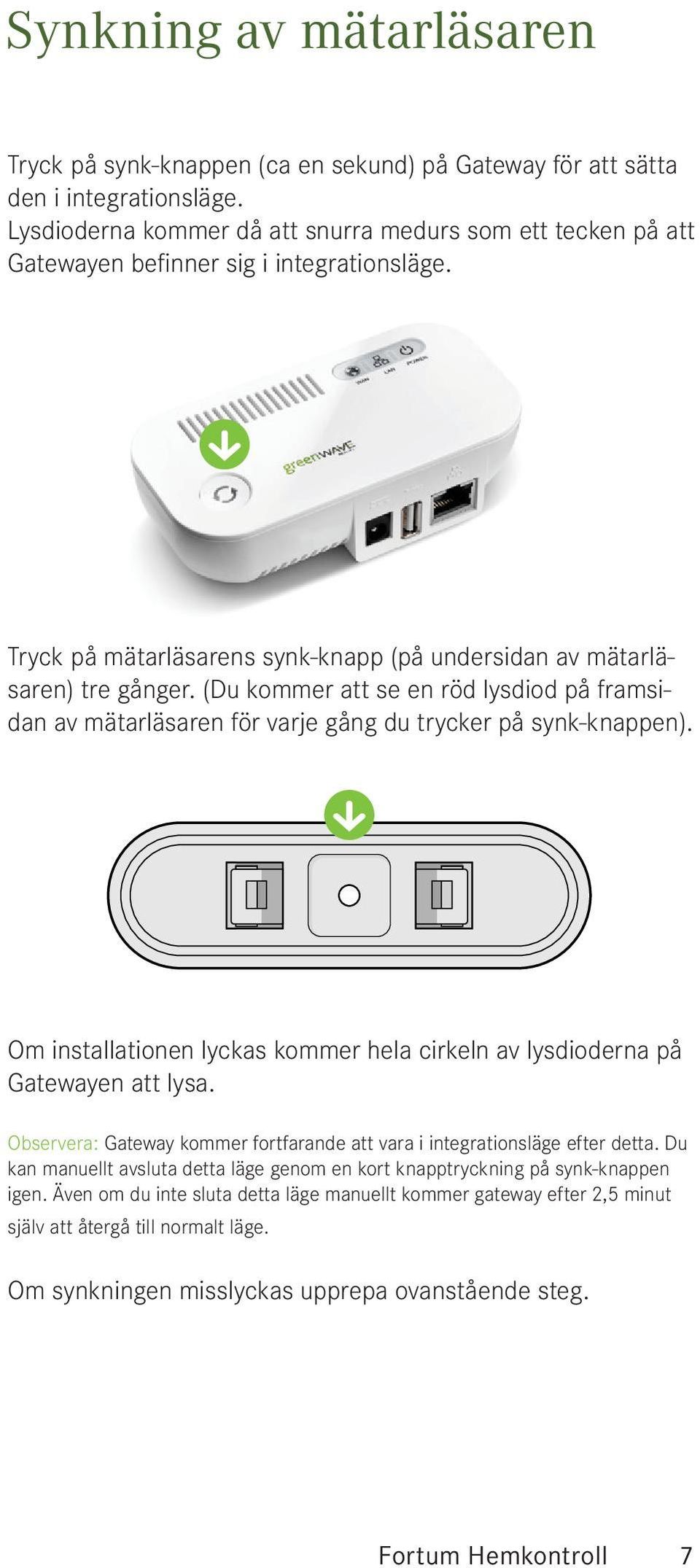

9 Synkning av mätarläsaren Tryck på synk-knappen (ca en sekund) på Gateway för att sätta den i integrationsläge. Lysdioderna kommer då att snurra medurs som ett tecken på att Gatewayen befi nner sig i integrationsläge. Tryck på mätarläsarens synk-knapp (på undersidan av mätarläsaren) tre gånger. (Du kommer att se en röd lysdiod på framsidan av mätarläsaren för varje gång du trycker på synk-knappen). Om installationen lyckas kommer hela cirkeln av lysdioderna på Gatewayen att lysa. Observera: Gateway kommer fortfarande att vara i integrationsläge efter detta. Du kan manuellt avsluta detta läge genom en kort knapptryckning på synk-knappen igen. Även om du inte sluta detta läge manuellt kommer gateway efter 2,5 minut själv att återgå till normalt läge. Om synkningen misslyckas upprepa ovanstående steg. Fortum Hemkontroll 7

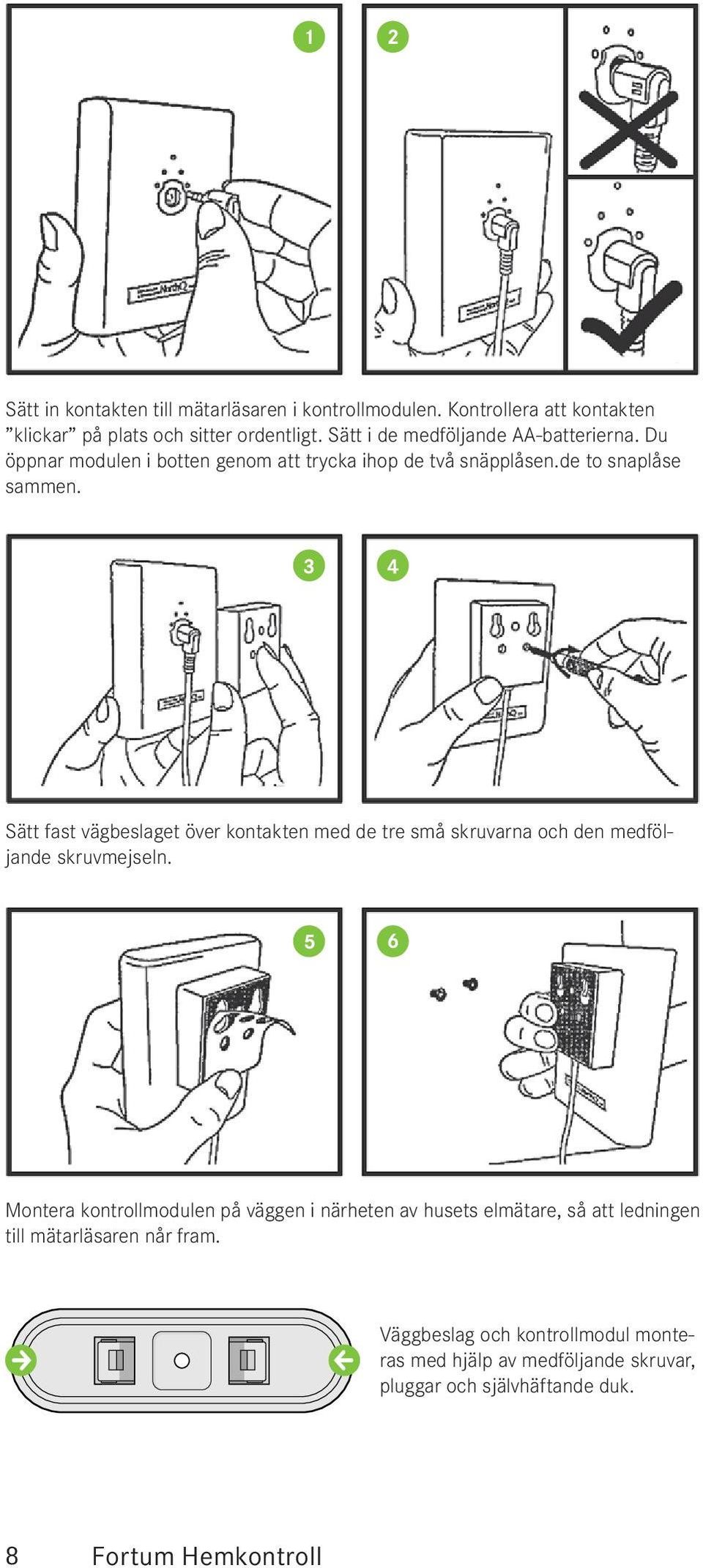

10 1 2 Sätt in kontakten till mätarläsaren i kontrollmodulen. Kontrollera att kontakten klickar på plats och sitter ordentligt. Sätt i de medföljande AA-batterierna. Du öppnar modulen i botten genom att trycka ihop de två snäpplåsen.de to snaplåse sammen. 3 4 Sätt fast vägbeslaget över kontakten med de tre små skruvarna och den medföljande skruvmejseln. 5 6 Montera kontrollmodulen på väggen i närheten av husets elmätare, så att ledningen till mätarläsaren når fram. Väggbeslag och kontrollmodul monteras med hjälp av medföljande skruvar, pluggar och självhäftande duk. 8 Fortum Hemkontroll

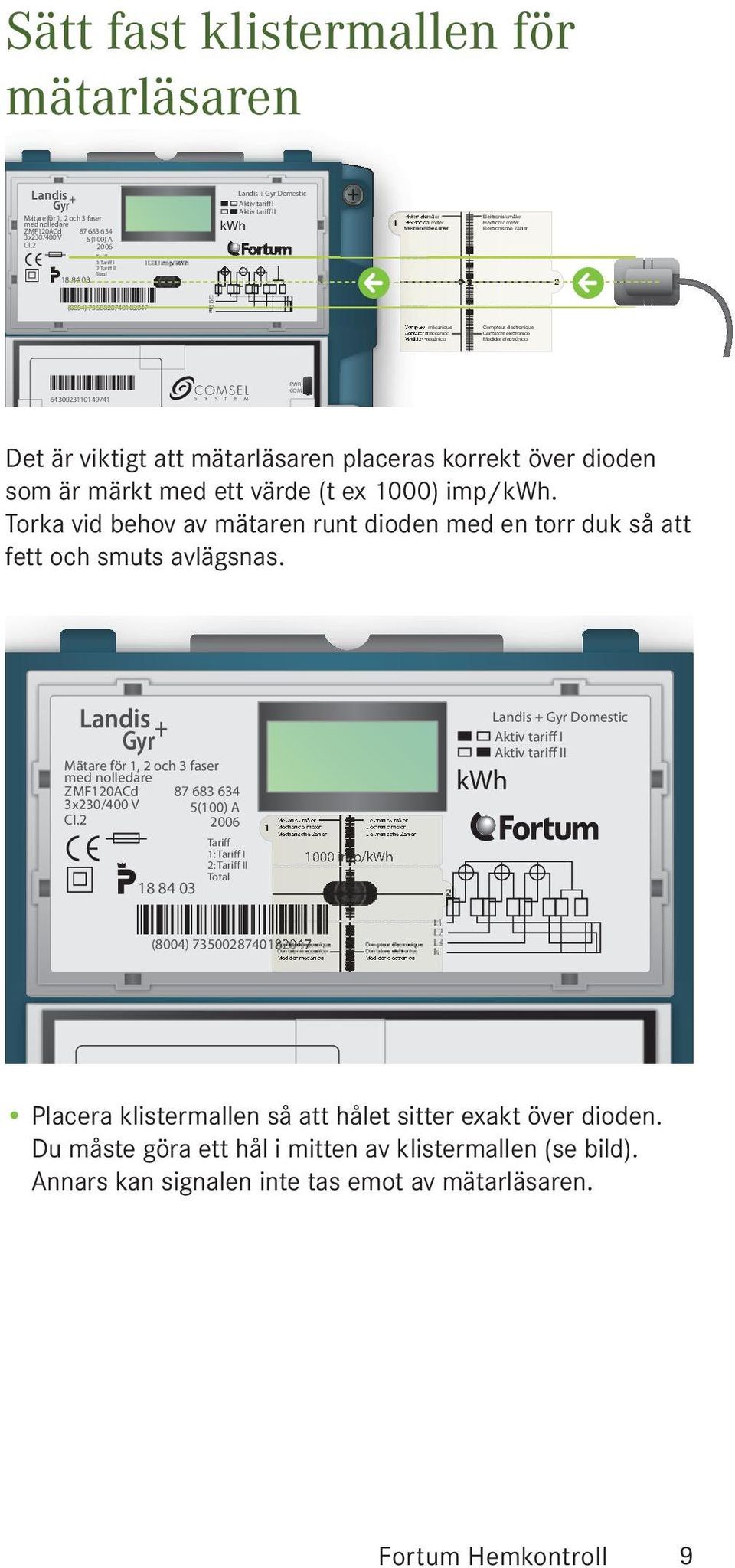

11 S Y S T E M Mekanisk måler Mechanical meter Compteur mécanique Contator meccanico Medidor mecánico Mekanisk måler Mechanical meter Mechanische Zähler Compteur mécanique Contator meccanico Medidor mecánico Elektronisk måler Electronic meter Elektronische Zähler Compteur électronique Contatore elettronico Medidor electrónico Elektronisk måler Electronic meter Elektronische Zähler Compteur électronique Contatore elettronico Medidor electrónico Sätt fast klistermallen för mätarläsaren Landis Gyr + Mätare för 1, 2 och 3 faser med nolledare ZMF120ACd x230/400 V 5(100) A CI Landis + Gyr Domestic Aktiv tariff I Aktiv tariff II kwh 1 Tariff 1: Tariff I 2: Tariff II Total (8004) L COMSEL S Y S T E M PWR COM COMSEL Det är viktigt att mätarläsaren REL Model: CI/OS 321F placeras korrekt över dioden Seeial: DO VAC 50/60Hz O 14W DI som är märkt med ett värde (t ex 1000) imp/kwh. 1 Torka vid behov av mätaren runt dioden med en torr duk så att fett och smuts avlägsnas. 2 Landis Gyr + Knapp för manuell inkoppling av fjärrstyrd brytare Mätare för 1, 2 och 3 faser med nolledare ZMF120ACd x230/400 V 5(100) A CI Tariff 1: Tariff I 2: Tariff II Total Mekanisk måler Elektronisk måler 1 Mechanical meter Electronic meter Mechanische Zähler Elektronische Zähler 1000 imp/kwh Landis + Gyr Domestic Aktiv tariff I Aktiv tariff II kwh (8004) Medidor mecánico Medidor electrónico Placera klistermallen så att hålet sitter COMSEL COM exakt över dioden S Y S T E M Du måste göra ett hål i mitten av klistermallen (se bild). Annars kan signalen inte tas emot av mätarläsaren. PWR COMSEL S Y S T E M Model: CI/OS 321F Seeial: VAC 50/60Hz O 14W REL DO DI Fortum Hemkontroll 9

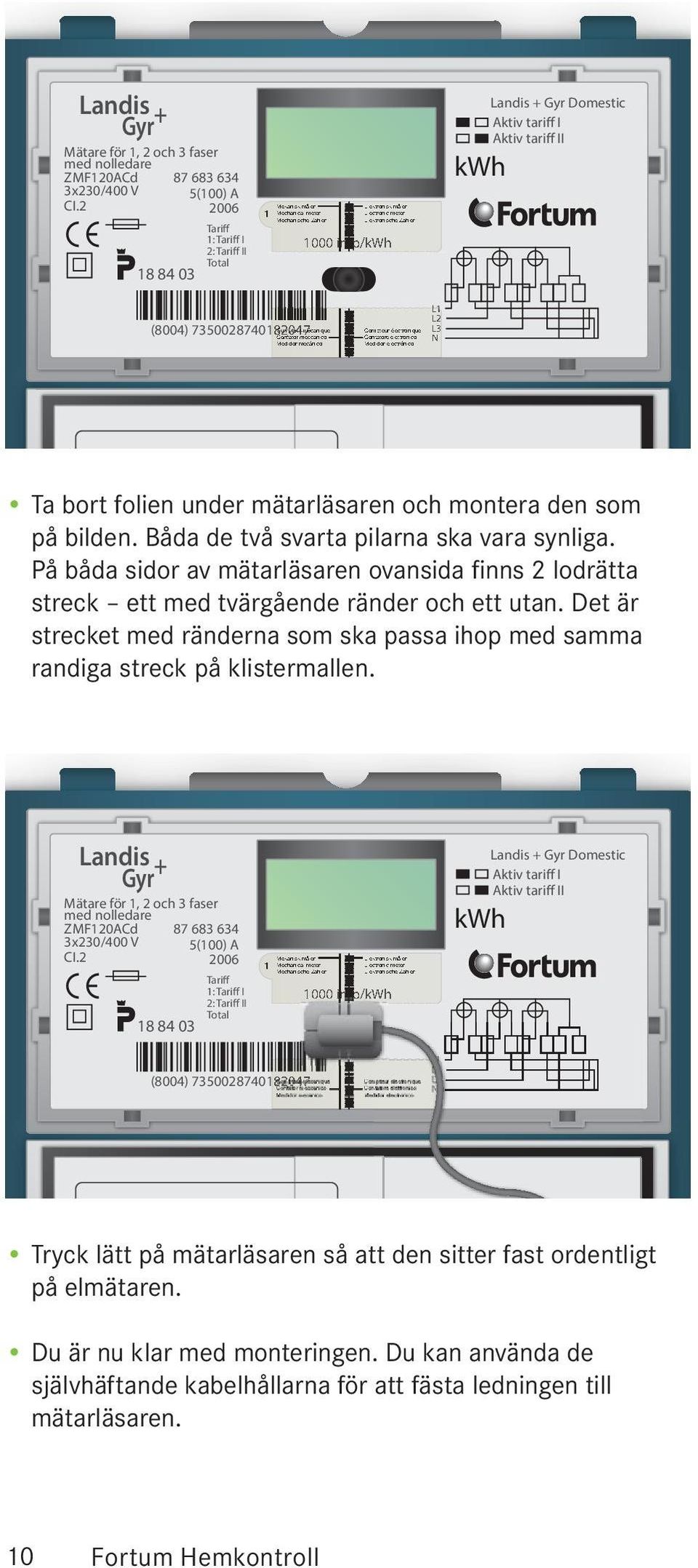

12 Landis Gyr + Mätare för 1, 2 och 3 faser med nolledare ZMF120ACd x230/400 V 5(100) A CI Tariff 1: Tariff I 2: Tariff II Total Mekanisk måler Elektronisk måler 1 Mechanical meter Electronic meter Mechanische Zähler Elektronische Zähler 1000 imp/kwh Landis + Gyr Domestic Aktiv tariff I Aktiv tariff II kwh (8004) Compteur mécanique Contator meccanico Medidor mecánico L1 L2 Compteur électronique L3 Contatore elettronico N Medidor electrónico Ta bort folien under mätarläsaren och COMSEL COM S Y Smontera T E M den som på bilden. Båda de två svarta pilarna ska vara synliga. På båda sidor av mätarläsaren ovansida finns 2 lodrätta streck ett med tvärgående ränder och ett utan. Det är COMSEL S Y S T E M strecket med ränderna som ska passa ihop RELmed samma Model: CI/OS 321F Seeial: DO randiga streck VAC på 50/60Hz klistermallen. O 14W DI PWR Landis Gyr + Mätare för 1, 2 och 3 faser med nolledare ZMF120ACd x230/400 V 5(100) A CI Tariff 1: Tariff I 2: Tariff II Total Mekanisk måler Elektronisk måler 1 Mechanical meter Electronic meter Mechanische Zähler Elektronische Zähler 1000 imp/kwh Landis + Gyr Domestic Aktiv tariff I Aktiv tariff II kwh (8004) Knapp för manuell inkoppling av fjärrstyrd brytare PWR Tryck lätt på mätarläsaren så att den COMSEL COM S Y sitter S T E Mfast ordentligt på elmätaren. Du är nu klar med monteringen. Du kan använda de COMSEL S Y S T E M självhäftande kabelhållarna för att fästa ledningen REL till Model: CI/OS 321F Seeial: DO mätarläsaren VAC 50/60Hz O 14W DI 10 Fortum Hemkontroll

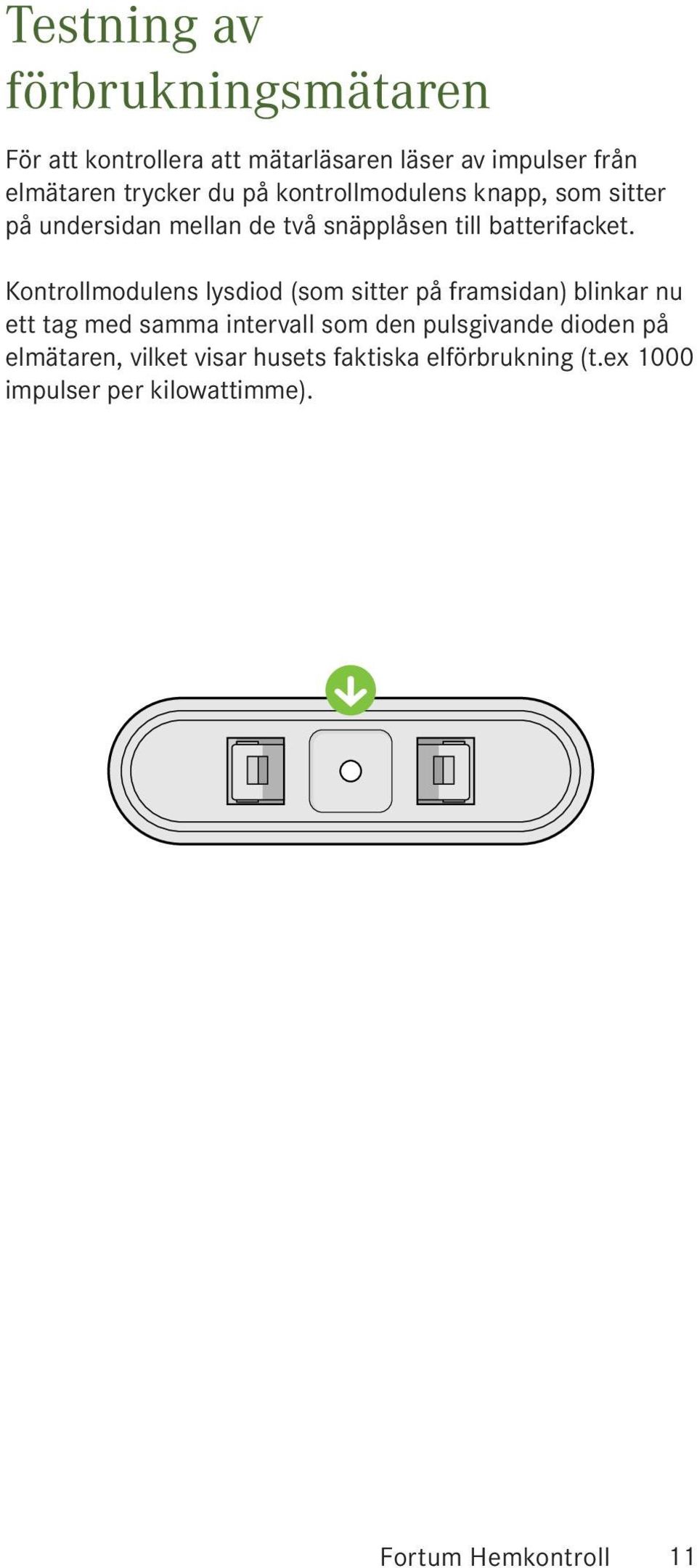

13 Testning av förbrukningsmätaren För att kontrollera att mätarläsaren läser av impulser från elmätaren trycker du på kontrollmodulens knapp, som sitter på undersidan mellan de två snäpplåsen till batterifacket. Kontrollmodulens lysdiod (som sitter på framsidan) blinkar nu ett tag med samma intervall som den pulsgivande dioden på elmätaren, vilket visar husets faktiska elförbrukning (t.ex 1000 impulser per kilowattimme). Fortum Hemkontroll 11

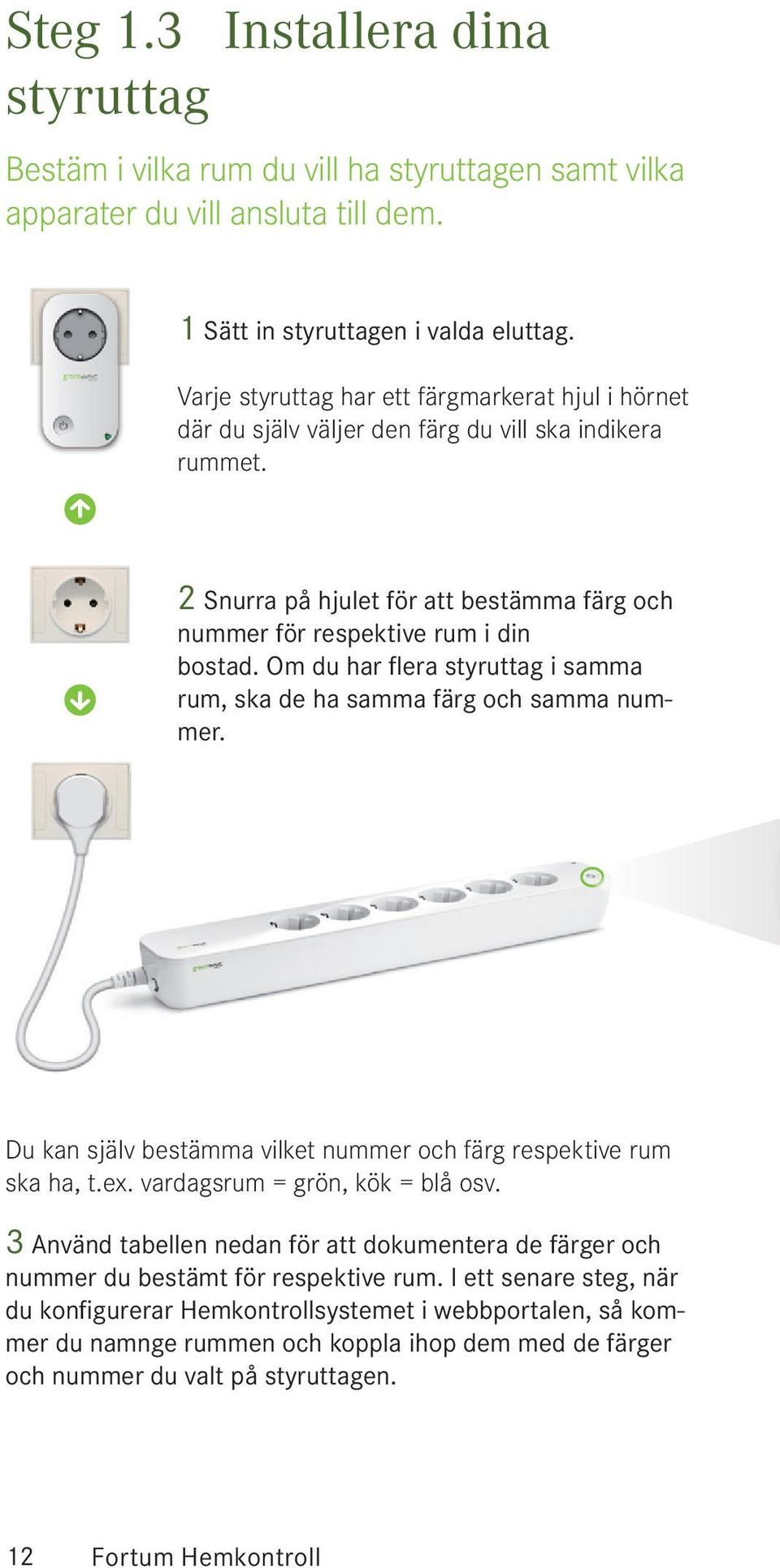

14 Steg 1.3 Installera dina styruttag Bestäm i vilka rum du vill ha styruttagen samt vilka apparater du vill ansluta till dem. 1 Sätt in styruttagen i valda eluttag. Varje styruttag har ett färgmarkerat hjul i hörnet där du själv väljer den färg du vill ska indikera rummet. 2 Snurra på hjulet för att bestämma färg och nummer för respektive rum i din bostad. Om du har flera styruttag i samma rum, ska de ha samma färg och samma nummer. Du kan själv bestämma vilket nummer och färg respektive rum ska ha, t.ex. vardagsrum = grön, kök = blå osv. 3 Använd tabellen nedan för att dokumentera de färger och nummer du bestämt för respektive rum. I ett senare steg, när du konfigurerar Hemkontrollsystemet i webbportalen, så kommer du namnge rummen och koppla ihop dem med de färger och nummer du valt på styruttagen. 12 Fortum Hemkontroll

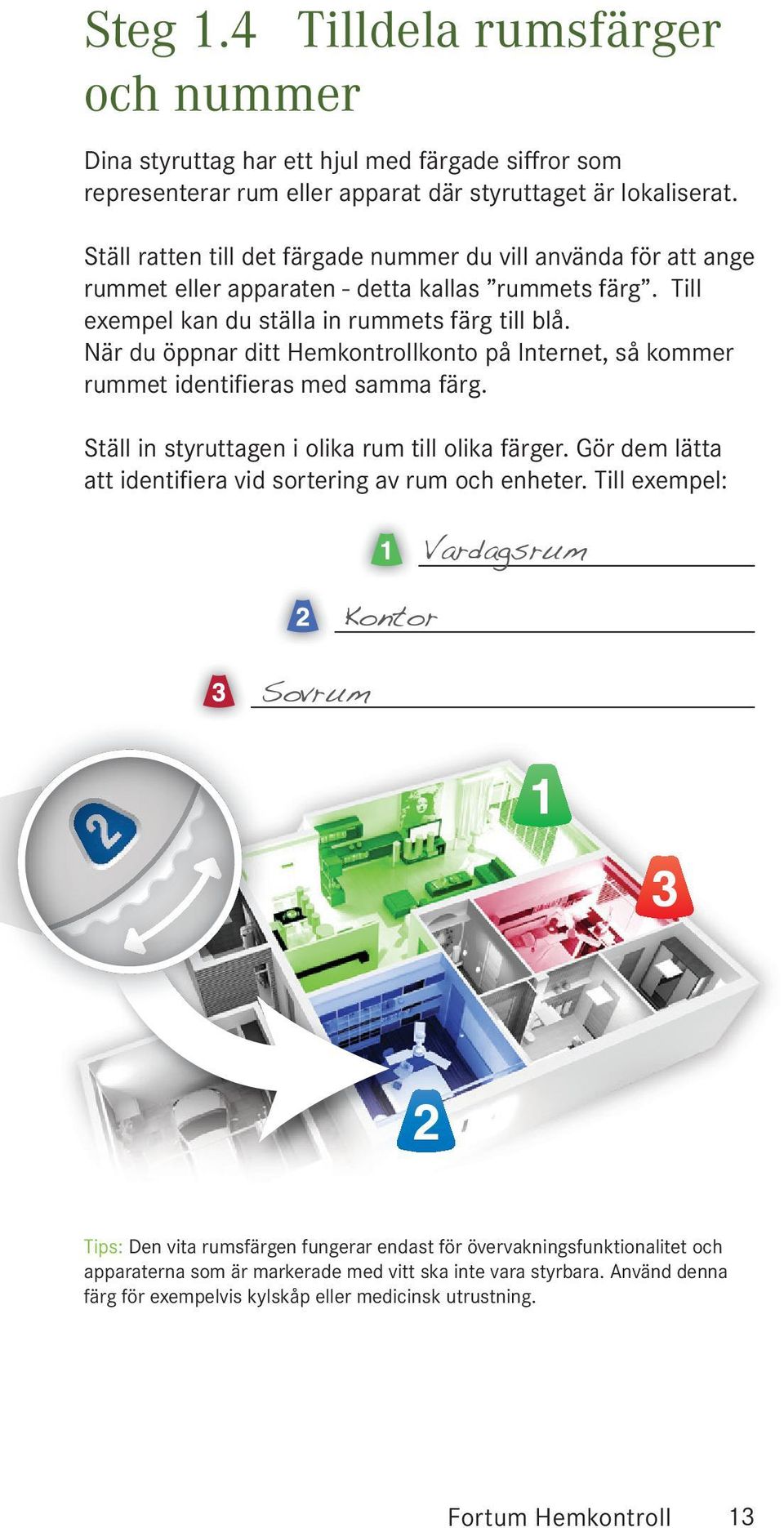

15 Steg 1.4 Tilldela rumsfärger och nummer Dina styruttag har ett hjul med färgade siffror som representerar rum eller apparat där styruttaget är lokaliserat. Ställ ratten till det färgade nummer du vill använda för att ange rummet eller apparaten - detta kallas rummets färg. Till exempel kan du ställa in rummets färg till blå. När du öppnar ditt Hemkontrollkonto på Internet, så kommer rummet identifieras med samma färg. Ställ in styruttagen i olika rum till olika färger. Gör dem lätta att identifiera vid sortering av rum och enheter. Till exempel: Sovrum Kontor Vardagsrum Tips: Den vita rumsfärgen fungerar endast för övervakningsfunktionalitet och apparaterna som är markerade med vitt ska inte vara styrbara. Använd denna färg för exempelvis kylskåp eller medicinsk utrustning. Fortum Hemkontroll 13

16 14 Fortum Hemkontroll

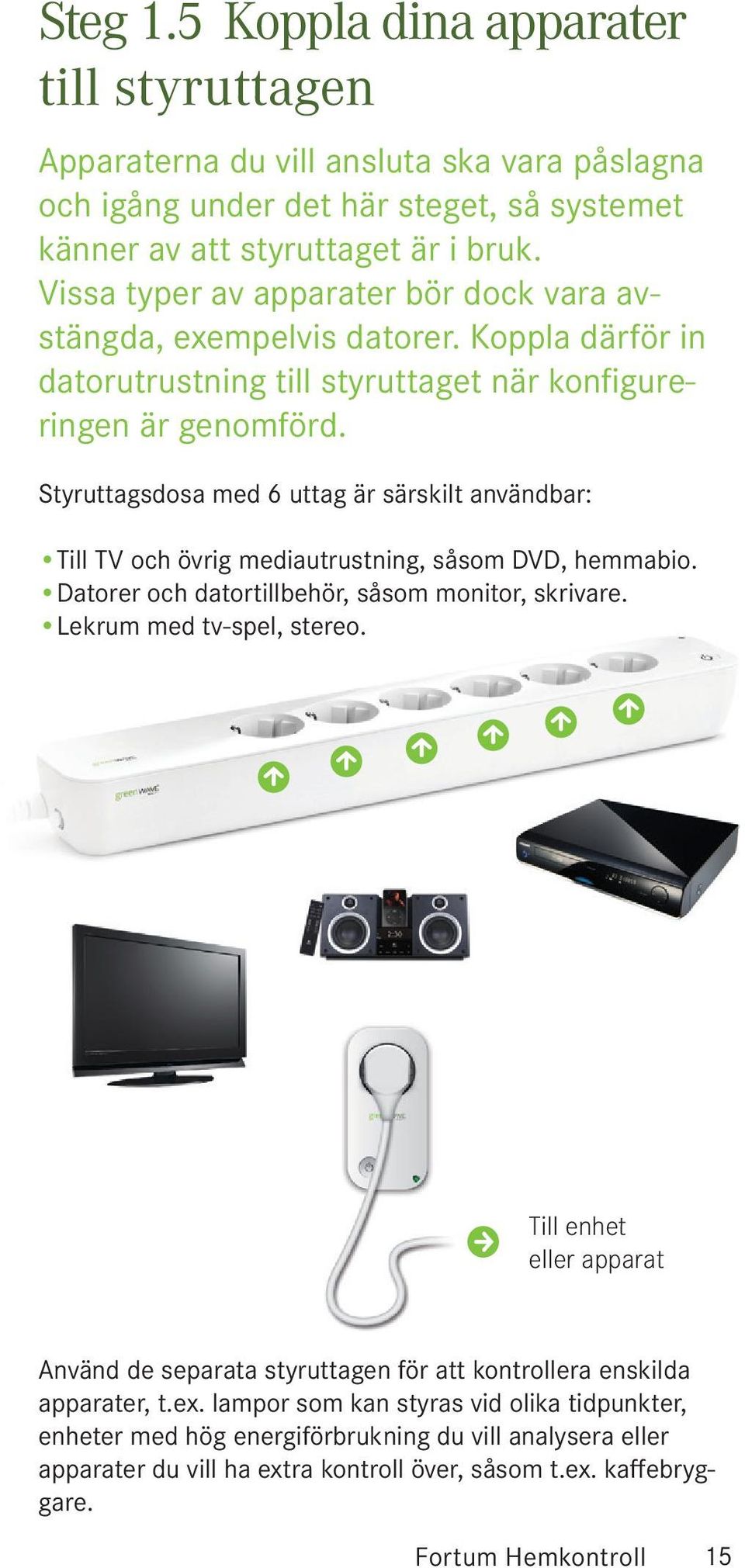

17 Steg 1.5 Koppla dina apparater till styruttagen Apparaterna du vill ansluta ska vara påslagna och igång under det här steget, så systemet känner av att styruttaget är i bruk. Vissa typer av apparater bör dock vara avstängda, exempelvis datorer. Koppla därför in datorutrustning till styruttaget när konfigureringen är genomförd. Styruttagsdosa med 6 uttag är särskilt användbar: Till TV och övrig mediautrustning, såsom DVD, hemmabio. Datorer och datortillbehör, såsom monitor, skrivare. Lekrum med tv-spel, stereo. Till enhet eller apparat Använd de separata styruttagen för att kontrollera enskilda apparater, t.ex. lampor som kan styras vid olika tidpunkter, enheter med hög energiförbrukning du vill analysera eller apparater du vill ha extra kontroll över, såsom t.ex. kaffebryggare. Fortum Hemkontroll 15

18 Nu är hårdvaruinstallationen avklarad Du är nu redo att gå vidare och konfi gurera Hemkontroll i webbportalen. Logga in på ditt konto via din Internetanslutning och starta inställningsguiden för att koppla ihop din Fortum Hemkontroll hårdvara med webbportalen. För att nå portalen, öppna din webbläsare i datorn och ange fortum.se/loginhemkontroll. Använd det användarnamn och lösenord som du erhållit från Fortum. Tips: För att använda Fortum Hemkontroll webbportal, säkerställ att du är uppkopplad till Internet och att din webbläsare stödjer senaste versionen av Adobe Flash (finns tillgänglig gratis på Konfigurera Hemkontrollkontot i portalen. När inloggningssidan öppnas, ange ditt användarnamn och lösenord. Du ska ha erhållit uppgifterna från Fortum i ett separat brev, alternativt i ett e-postmeddelande. 16 Fortum Hemkontroll

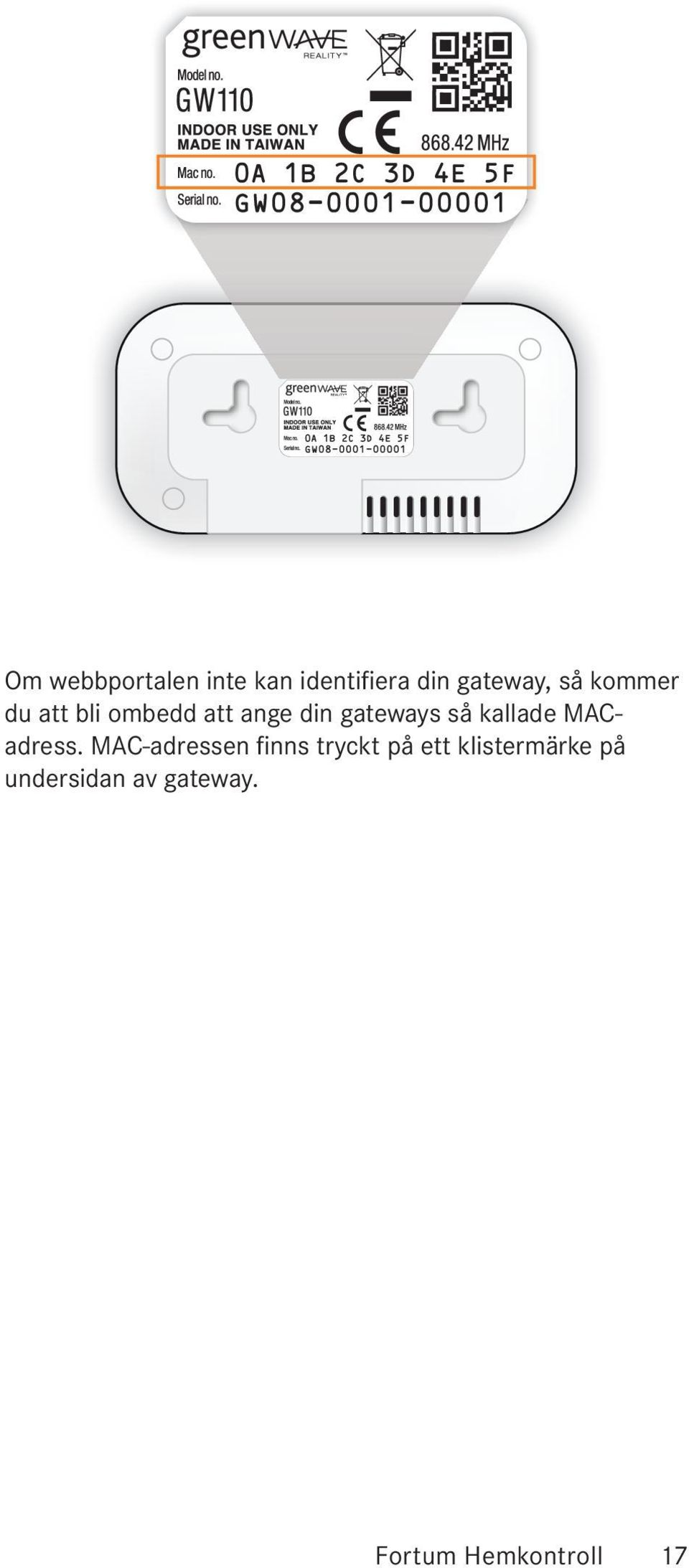

19 Om webbportalen inte kan identifiera din gateway, så kommer du att bli ombedd att ange din gateways så kallade MACadress. MAC-adressen finns tryckt på ett klistermärke på undersidan av gateway. Fortum Hemkontroll 17

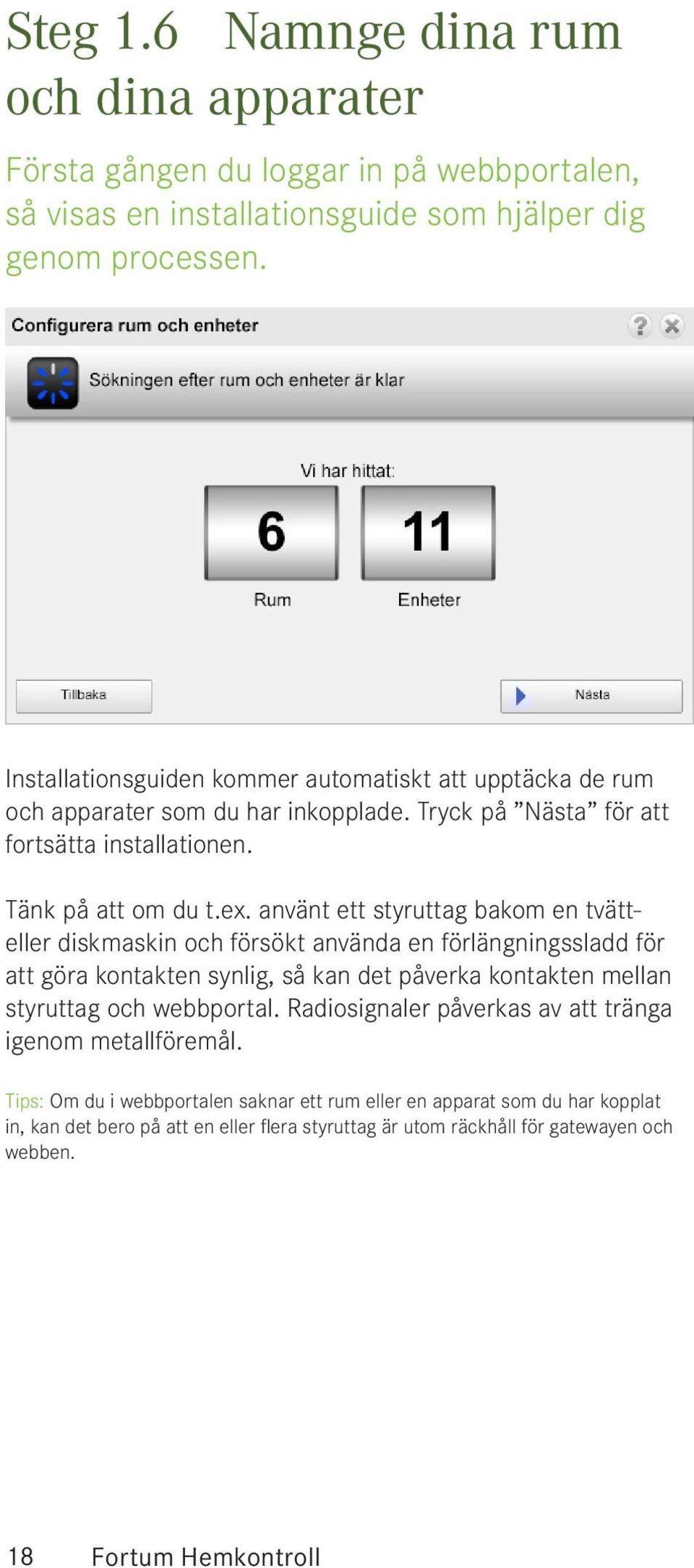

20 Steg 1.6 Namnge dina rum och dina apparater Första gången du loggar in på webbportalen, så visas en installationsguide som hjälper dig genom processen. Installationsguiden kommer automatiskt att upptäcka de rum och apparater som du har inkopplade. Tryck på Nästa för att fortsätta installationen. Tänk på att om du t.ex. använt ett styruttag bakom en tvätteller diskmaskin och försökt använda en förlängningssladd för att göra kontakten synlig, så kan det påverka kontakten mellan styruttag och webbportal. Radiosignaler påverkas av att tränga igenom metallföremål. Tips: Om du i webbportalen saknar ett rum eller en apparat som du har kopplat in, kan det bero på att en eller flera styruttag är utom räckhåll för gatewayen och webben. 18 Fortum Hemkontroll

21 Välj ett rum i listan för varje färg du valde tidigare när du kopplade in styruttagen i de olika rummen. Tips: Du kan välja en typ av standardrum som t.ex. Kontor och sedan ge det ett personligt namn i nästa steg som exempelvis Kontor nedervåning. Fortums DeviceDNA -funktion kommer att försöka identifiera dina apparater. Välj korrekta apparater från listan, om apparat inte visas välj Annan för att se komplett lista på förslag. Om du är osäker på vilken apparat du bekräftar, använd Identifiera för att slå på och av apparaten innan du fortsätter. Tips: Apparater kopplade till styruttag med hjulet inställt på VIT kan inte stängas av, så identifiering av dessa kommer inte att fungera. Fortum Hemkontroll 19

22 Steg 2 Upptäck Fortum Hemkontroll Nedan visas en översikt av Hemkontroll portalen som nås på fortum.se/loginhemkontroll Översikt - snabb åtkomst som ger en översikt av din konsumtion och energianvändning Nästa och tillbaka - Funktionalitet att bläddra igenom alla översiktssidor på portalen. Bläddra genom alla översikt sidor. Elöversikt - Möjlighet att se din nuvarande energianvändning Mitt mål - Ger möjlighet att ta reda på hur du ligger till i förhållande till dina mål 20 Fortum Hemkontroll

23 Smarta kontroller - Verktygsfältet ger dig möjlighet att snabbt aktivera så kallade Smarta kontroller. Dessa kontrollerar och styr apparatur kopplad till styruttagen. Mitt hem och enheter - Visar energianvändning för alla dina rum under förutsättning att du har kopplat hushållsmaskiner och elektronik till styruttag. Använd kontrollerna som fi nns här för att stänga av eller sätta på styruttagen. Meddelanden - Ger tillgång till meddelanden från Fortum gällande din Fortum Hemkontroll. Fortum Hemkontroll 21

24 Steg 2 Använd Fortum Hemkontroll I rapportering kan du se rapporter och analyser på din energiförbrukning. Varje panel är kopplad till fördjupad information kring dina energi-förbrukningsvanor. Prognos mot mål - Se hur din prognostiserade användning ligger till i förhållande till ditt personliga mål. Nuvarande - En översikt gällande total användning i din bostad just nu. Största förbrukare - Se en lista över vilken apparatur som använder mest el. Visa rum - Möjliggör att se en analys av din användning i respektive rum. 22 Fortum Hemkontroll

25 Du mot andra - Jämför din användning med liknande bostäder. Jämför tidsperioder - Detta verktyg kan användas för att jämföra din användning i olika tidsperioder. Historikdiagram - Möjliggör att se din historiska användning i diagramformat. Visa enheter - Möjliggör att se en analys av din användning per hushållsapparat anslutna till styruttagen. Jämför tid - Här har du möjlighet att se en sida-vidsida jämförelse över rum och apparatur över en tidsperiod som du själv bestämmer. Fortum Hemkontroll 23

26 Du får en tydlig bekräftelse när du slutfört installationen av din Fortum Hemkontroll. Din Fortum Hemkontroll är nu klar för användning. När installationen är klar kommer följande att visas på skärmen. Ett enkelt sätt att komma igång på: Prova våra förinställda Smarta kontroller Tips: Bokmärk gärna Hemkontroll-portalen i din webbläsare. Du kan nu använda mobilapplikationen som hör till Fortum Hemkontroll. Du hittar mobilapplikationen i App Store och Google Play genom att söka på Fortum Hemkontroll. 24 Fortum Hemkontroll

27 Kundsupport för kundsupport: För vidare hjälp: Telefonsupport: Börja alltid med att besöka fortum.se/hemkontroll. Vår kundservice svarar också på frågor om Fortum Hemkontroll. Ring vardagar klockan Våra energirådgivare ger dig kostnadsfri rådgivning via telefon. ring och boka tid på Fortum Hemkontroll 25
