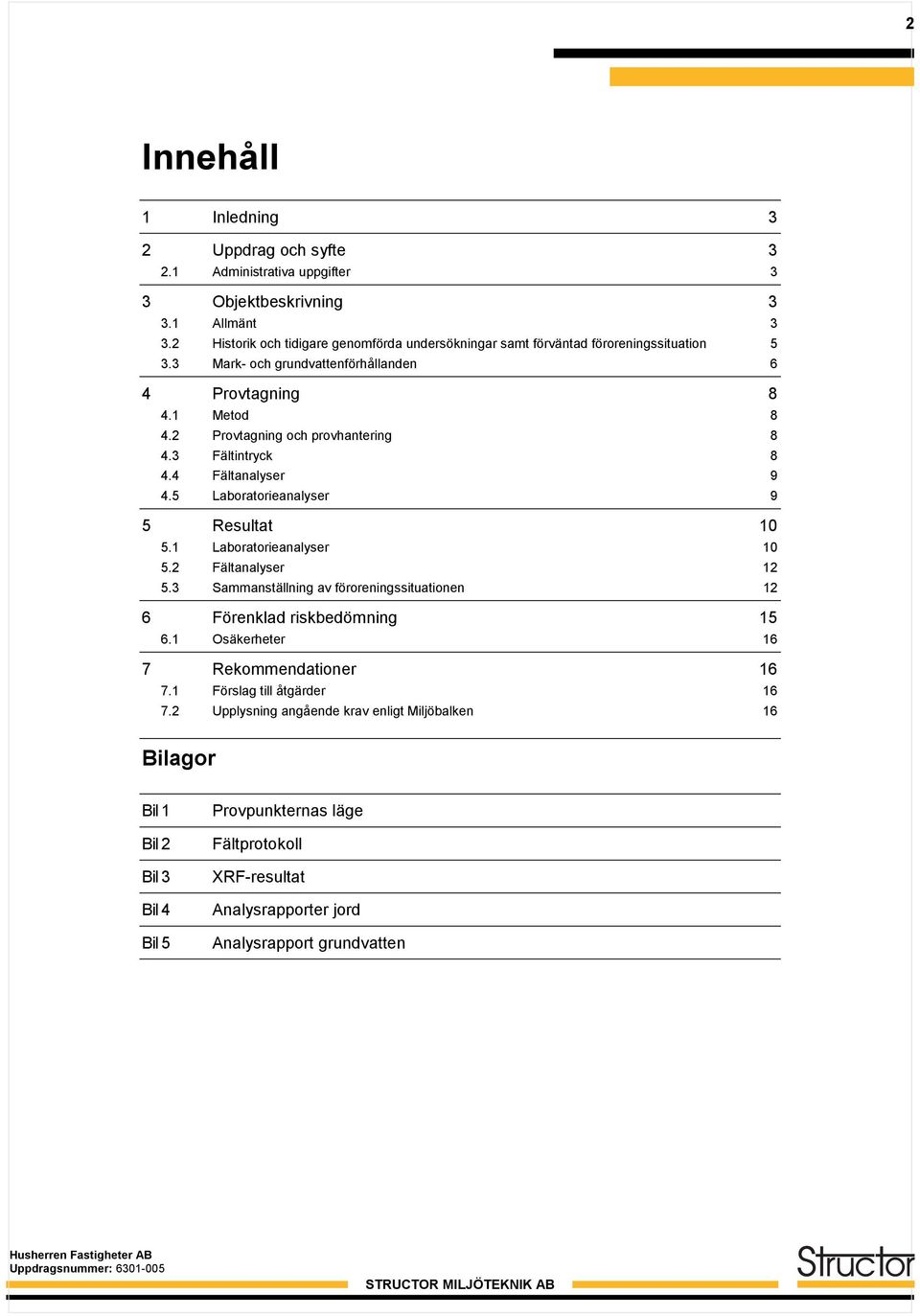

2 2 Innehåll 1 Inledning 3 2 Uppdrag och syfte Administrativa uppgifter 3 3 Objektbeskrivning Allmänt Historik och tidigare genomförda undersökningar samt förväntad föroreningssituation Mark- och grundvattenförhållanden 6 4 Provtagning Metod Provtagning och provhantering Fältintryck Fältanalyser Laboratorieanalyser 9 5 Resultat Laboratorieanalyser Fältanalyser Sammanställning av föroreningssituationen 12 6 Förenklad riskbedömning Osäkerheter 16 7 Rekommendationer Förslag till åtgärder Upplysning angående krav enligt Miljöbalken 16 Bilagor Bil 1 Bil 2 Bil 3 Bil 4 Bil 5 Provpunkternas läge Fältprotokoll XRF-resultat Analysrapporter jord Analysrapport grundvatten Husherren Fastigheter AB Uppdragsnummer: STRUCTOR MILJÖTEKNIK AB

3 3 1 Inledning Den gamla mejeritomten på Norr detaljplaneras nu för bostäder. Detta innebär en känsligare markanvändning, vilket motiverar en översiktlig miljöteknisk markundersökning. Undersökningsområdet ligger i korsningen Östra Bangatan och Dalbygatan, strax norr om Svampen. Idag är nästan samtliga byggnader inom undersökningsområdet rivna. 2 Uppdrag och syfte Structor Miljöteknik AB har på uppdrag av Husherren Fastigheter AB, utfört en översiktlig miljöteknisk markundersökning av fastighet Mejeriet 12, Örebro kommun. Inom uppdraget har provtagning även genomförts inom Mejeriet 2 och Mejeriet 11. Uppdragets syfte har varit att översiktligt undersöka om mark och grundvatten innehåller föroreningar över tillämpade riktvärden samt översiktligt bedöma omfattningen av ett eventuellt saneringsbehov i samband med kommande markarbeten. I uppdraget ingår inte att genom fördjupade provtagningar och riskbedömningar i detalj avgränsa eventuellt påträffade föroreningar. 2.1 Administrativa uppgifter Fastighetsbeteckning: Beställare: Miljökonsult: Uppdragsledare: Handläggare: Mejeriet 2, Mejeriet 11 samt Mejeriet 12 Husherren Fastigheter AB Structor Miljöteknik AB Ingvar Eriksson Anna Norder 3 Objektbeskrivning 3.1 Allmänt Undersökningsområdet ligger i korsningen Östra Bangatan och Dalbygatan, norr om centrala Örebro (se figur 1). Husherren Fastigheter AB Uppdragsnummer: STRUCTOR MILJÖTEKNIK AB

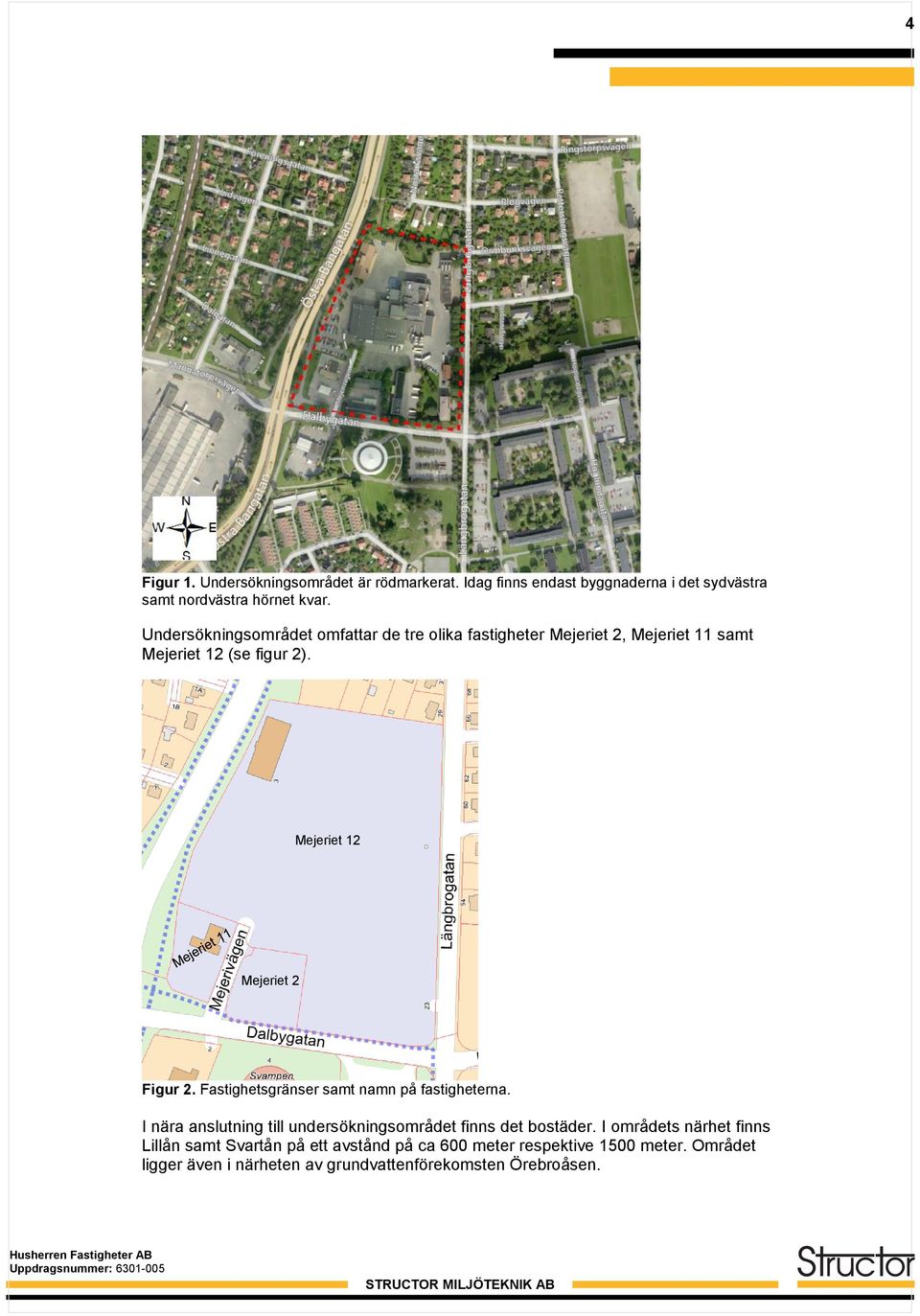

4 4 Figur 1. Undersökningsområdet är rödmarkerat. Idag finns endast byggnaderna i det sydvästra samt nordvästra hörnet kvar. Undersökningsområdet omfattar de tre olika fastigheter Mejeriet 2, Mejeriet 11 samt Mejeriet 12 (se figur 2). Mejeriet 12 Mejeriet 2 Figur 2. Fastighetsgränser samt namn på fastigheterna. I nära anslutning till undersökningsområdet finns det bostäder. I områdets närhet finns Lillån samt Svartån på ett avstånd på ca 600 meter respektive 1500 meter. Området ligger även i närheten av grundvattenförekomsten Örebroåsen. Husherren Fastigheter AB Uppdragsnummer: STRUCTOR MILJÖTEKNIK AB

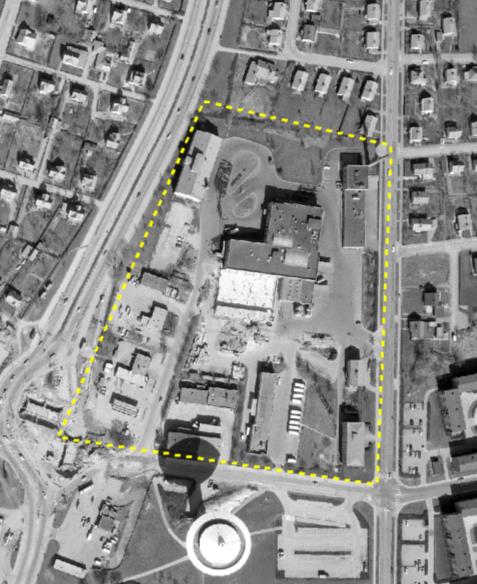

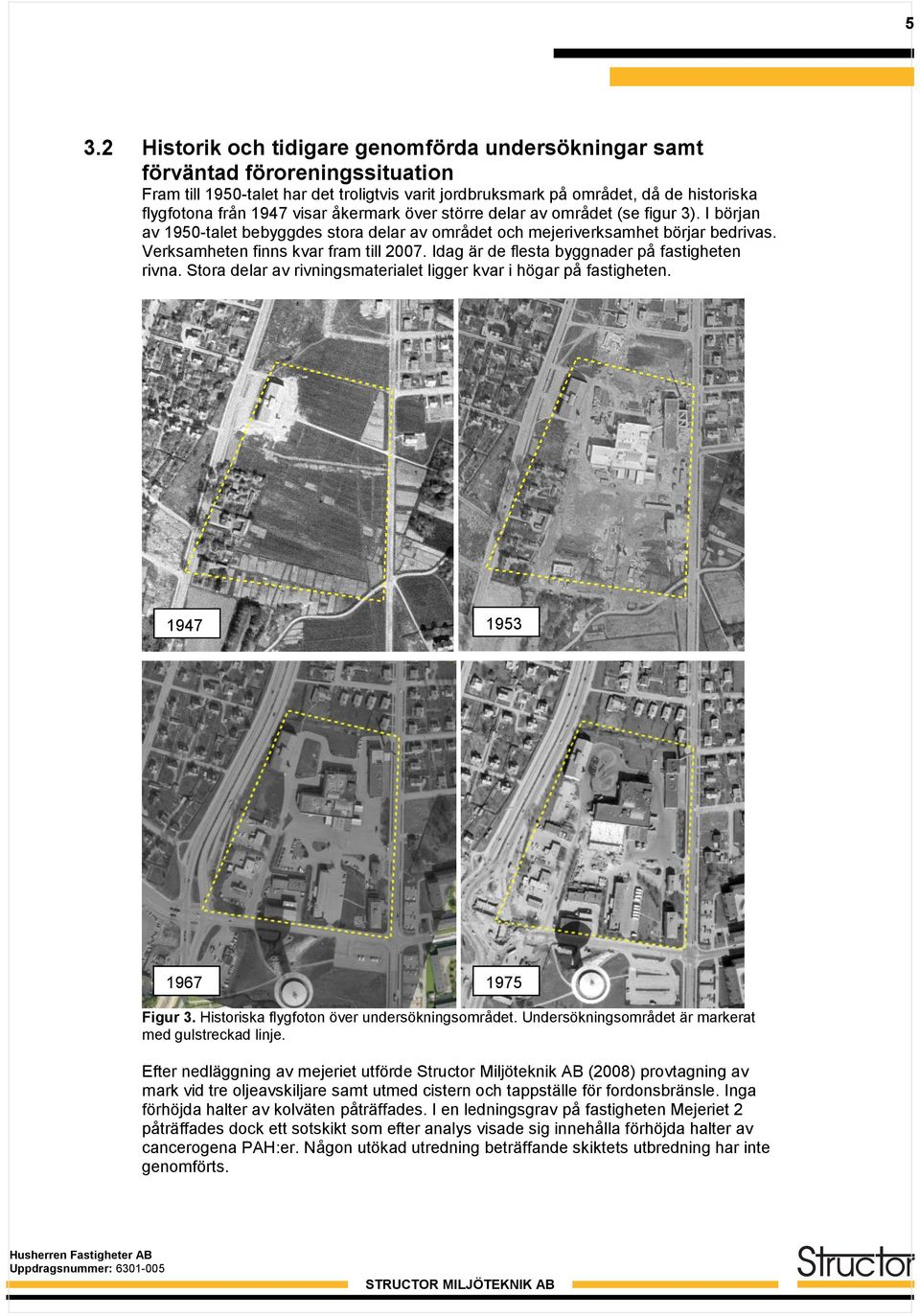

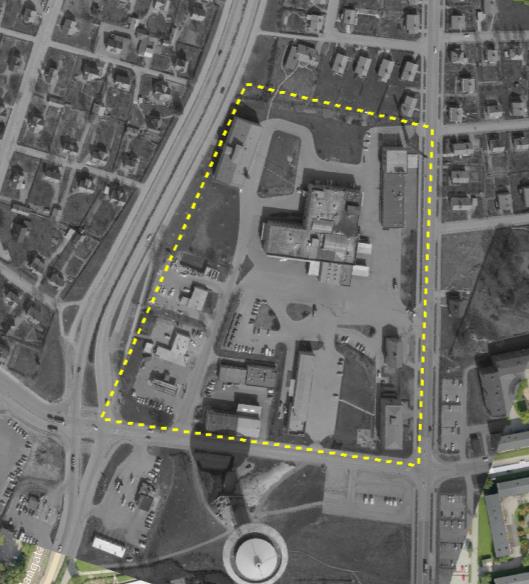

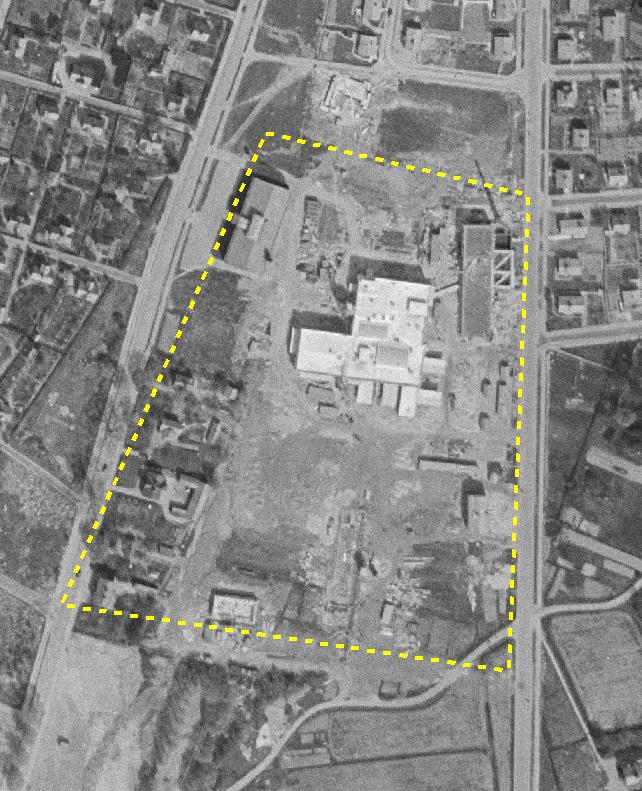

5 5 3.2 Historik och tidigare genomförda undersökningar samt förväntad föroreningssituation Fram till 1950-talet har det troligtvis varit jordbruksmark på området, då de historiska flygfotona från 1947 visar åkermark över större delar av området (se figur 3). I början av 1950-talet bebyggdes stora delar av området och mejeriverksamhet börjar bedrivas. Verksamheten finns kvar fram till Idag är de flesta byggnader på fastigheten rivna. Stora delar av rivningsmaterialet ligger kvar i högar på fastigheten Figur 3. Historiska flygfoton över undersökningsområdet. Undersökningsområdet är markerat med gulstreckad linje. Efter nedläggning av mejeriet utförde Structor Miljöteknik AB (2008) provtagning av mark vid tre oljeavskiljare samt utmed cistern och tappställe för fordonsbränsle. Inga förhöjda halter av kolväten påträffades. I en ledningsgrav på fastigheten Mejeriet 2 påträffades dock ett sotskikt som efter analys visade sig innehålla förhöjda halter av cancerogena PAH:er. Någon utökad utredning beträffande skiktets utbredning har inte genomförts. Husherren Fastigheter AB Uppdragsnummer: STRUCTOR MILJÖTEKNIK AB

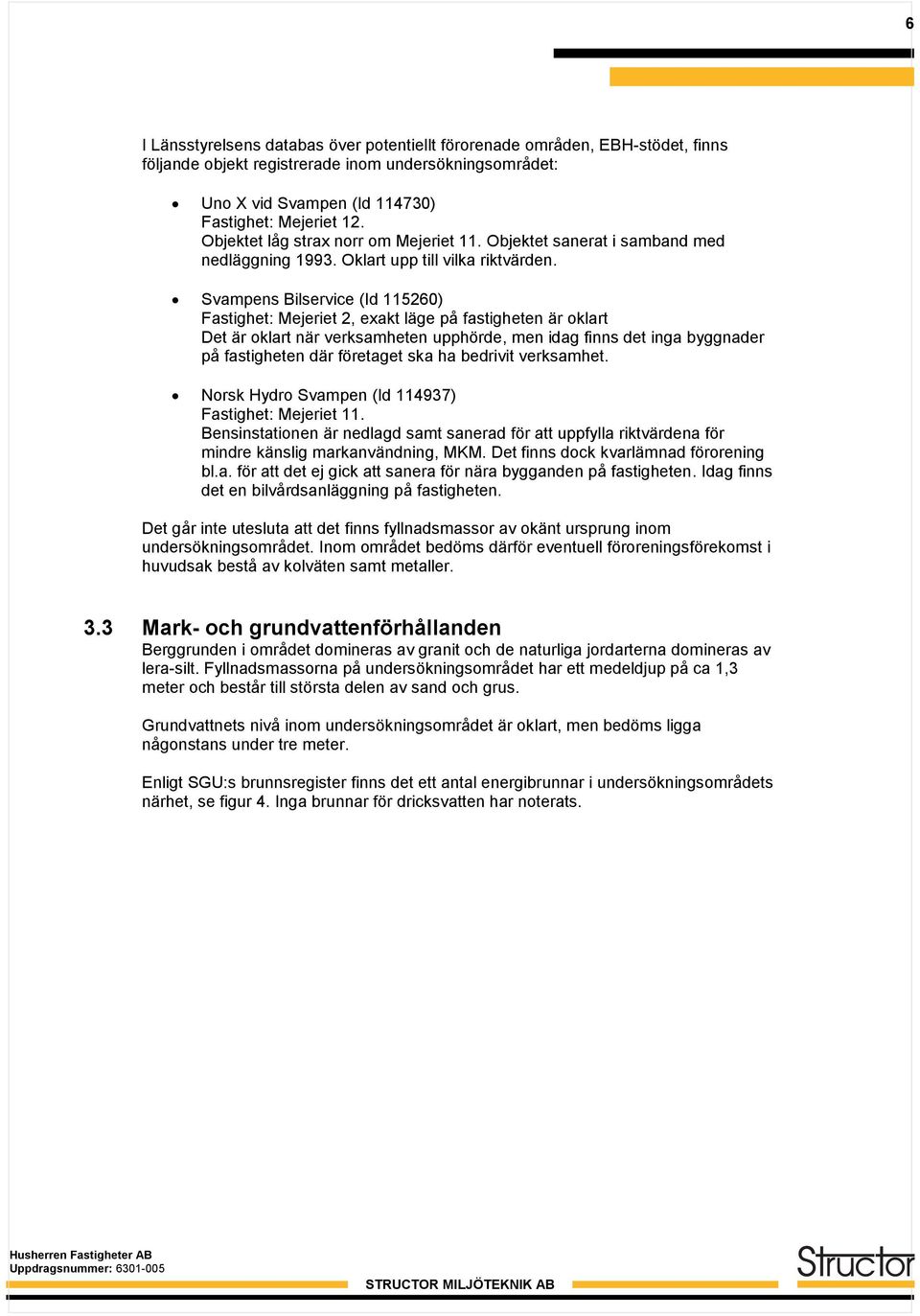

6 6 I Länsstyrelsens databas över potentiellt förorenade områden, EBH-stödet, finns följande objekt registrerade inom undersökningsområdet: Uno X vid Svampen (Id ) Fastighet: Mejeriet 12. Objektet låg strax norr om Mejeriet 11. Objektet sanerat i samband med nedläggning Oklart upp till vilka riktvärden. Svampens Bilservice (Id ) Fastighet: Mejeriet 2, exakt läge på fastigheten är oklart Det är oklart när verksamheten upphörde, men idag finns det inga byggnader på fastigheten där företaget ska ha bedrivit verksamhet. Norsk Hydro Svampen (Id ) Fastighet: Mejeriet 11. Bensinstationen är nedlagd samt sanerad för att uppfylla riktvärdena för mindre känslig markanvändning, MKM. Det finns dock kvarlämnad förorening bl.a. för att det ej gick att sanera för nära bygganden på fastigheten. Idag finns det en bilvårdsanläggning på fastigheten. Det går inte utesluta att det finns fyllnadsmassor av okänt ursprung inom undersökningsområdet. Inom området bedöms därför eventuell föroreningsförekomst i huvudsak bestå av kolväten samt metaller. 3.3 Mark- och grundvattenförhållanden Berggrunden i området domineras av granit och de naturliga jordarterna domineras av lera-silt. Fyllnadsmassorna på undersökningsområdet har ett medeldjup på ca 1,3 meter och består till största delen av sand och grus. Grundvattnets nivå inom undersökningsområdet är oklart, men bedöms ligga någonstans under tre meter. Enligt SGU:s brunnsregister finns det ett antal energibrunnar i undersökningsområdets närhet, se figur 4. Inga brunnar för dricksvatten har noterats. Husherren Fastigheter AB Uppdragsnummer: STRUCTOR MILJÖTEKNIK AB

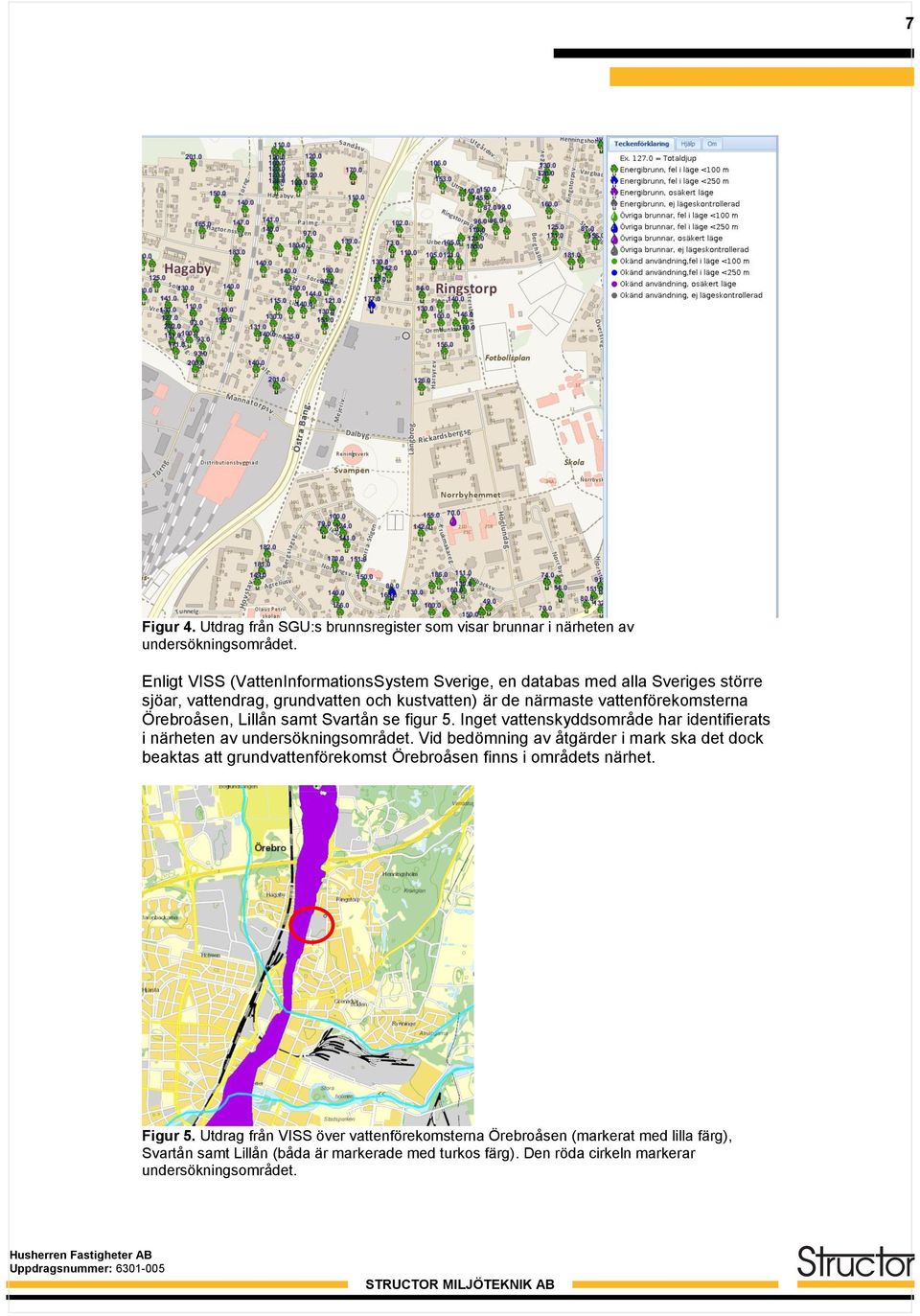

7 7 Figur 4. Utdrag från SGU:s brunnsregister som visar brunnar i närheten av undersökningsområdet. Enligt VISS (VattenInformationsSystem Sverige, en databas med alla Sveriges större sjöar, vattendrag, grundvatten och kustvatten) är de närmaste vattenförekomsterna Örebroåsen, Lillån samt Svartån se figur 5. Inget vattenskyddsområde har identifierats i närheten av undersökningsområdet. Vid bedömning av åtgärder i mark ska det dock beaktas att grundvattenförekomst Örebroåsen finns i områdets närhet. Figur 5. Utdrag från VISS över vattenförekomsterna Örebroåsen (markerat med lilla färg), Svartån samt Lillån (båda är markerade med turkos färg). Den röda cirkeln markerar undersökningsområdet. Husherren Fastigheter AB Uppdragsnummer: STRUCTOR MILJÖTEKNIK AB

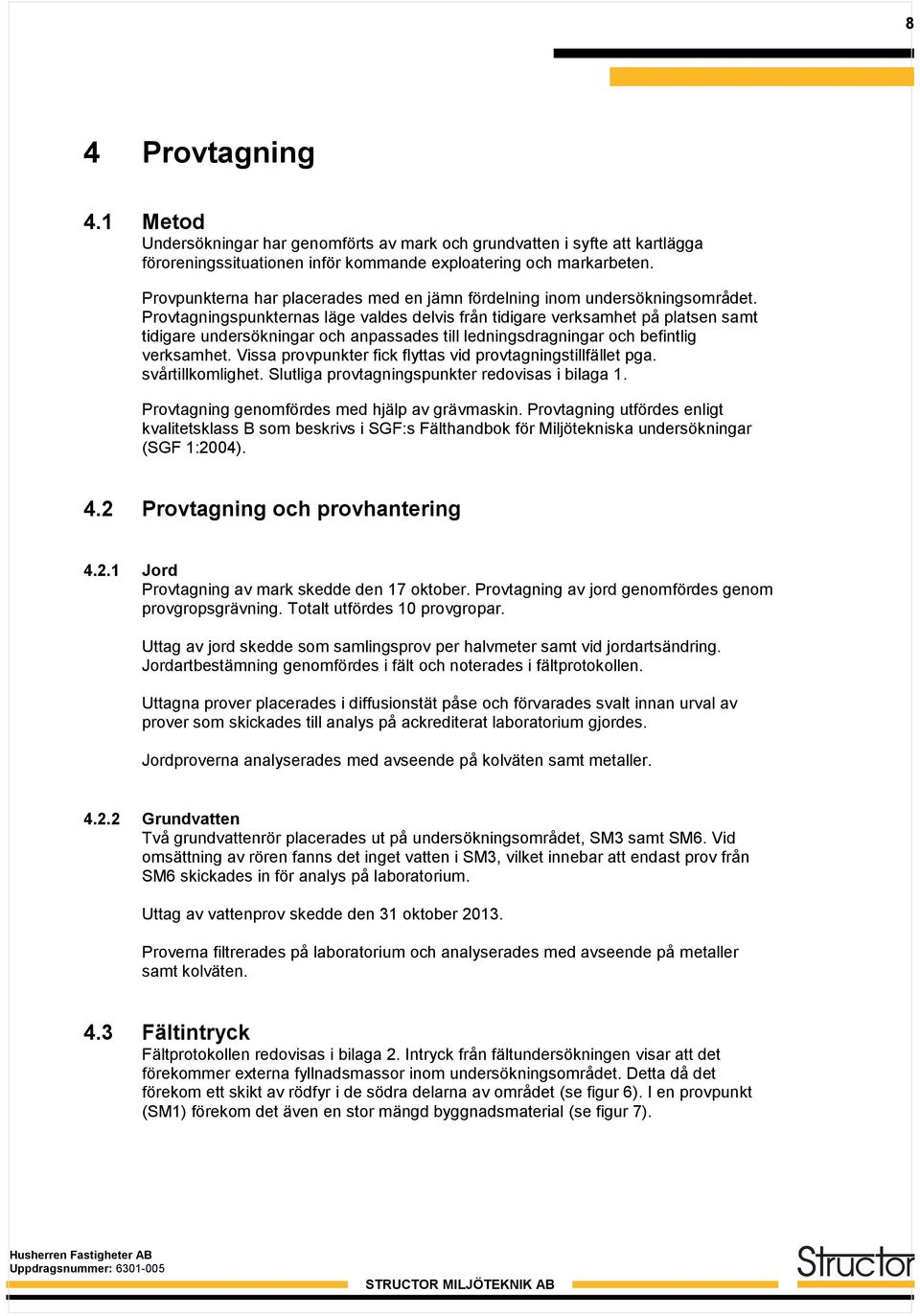

8 8 4 Provtagning 4.1 Metod Undersökningar har genomförts av mark och grundvatten i syfte att kartlägga föroreningssituationen inför kommande exploatering och markarbeten. Provpunkterna har placerades med en jämn fördelning inom undersökningsområdet. Provtagningspunkternas läge valdes delvis från tidigare verksamhet på platsen samt tidigare undersökningar och anpassades till ledningsdragningar och befintlig verksamhet. Vissa provpunkter fick flyttas vid provtagningstillfället pga. svårtillkomlighet. Slutliga provtagningspunkter redovisas i bilaga 1. Provtagning genomfördes med hjälp av grävmaskin. Provtagning utfördes enligt kvalitetsklass B som beskrivs i SGF:s Fälthandbok för Miljötekniska undersökningar (SGF 1:2004). 4.2 Provtagning och provhantering Provtagning av mark skedde den 17 oktober. Provtagning av jord genomfördes genom provgropsgrävning. Totalt utfördes 10 provgropar. Uttag av jord skedde som samlingsprov per halvmeter samt vid jordartsändring. artbestämning genomfördes i fält och noterades i fältprotokollen. Uttagna prover placerades i diffusionstät påse och förvarades svalt innan urval av prover som skickades till analys på ackrediterat laboratorium gjordes. proverna analyserades med avseende på kolväten samt metaller Grundvatten Två grundvattenrör placerades ut på undersökningsområdet, SM3 samt SM6. Vid omsättning av rören fanns det inget vatten i SM3, vilket innebar att endast prov från SM6 skickades in för analys på laboratorium. Uttag av vattenprov skedde den 31 oktober Proverna filtrerades på laboratorium och analyserades med avseende på metaller samt kolväten. 4.3 Fältintryck Fältprotokollen redovisas i bilaga 2. Intryck från fältundersökningen visar att det förekommer externa fyllnadsmassor inom undersökningsområdet. Detta då det förekom ett skikt av rödfyr i de södra delarna av området (se figur 6). I en provpunkt (SM1) förekom det även en stor mängd byggnadsmaterial (se figur 7). Husherren Fastigheter AB Uppdragsnummer: STRUCTOR MILJÖTEKNIK AB

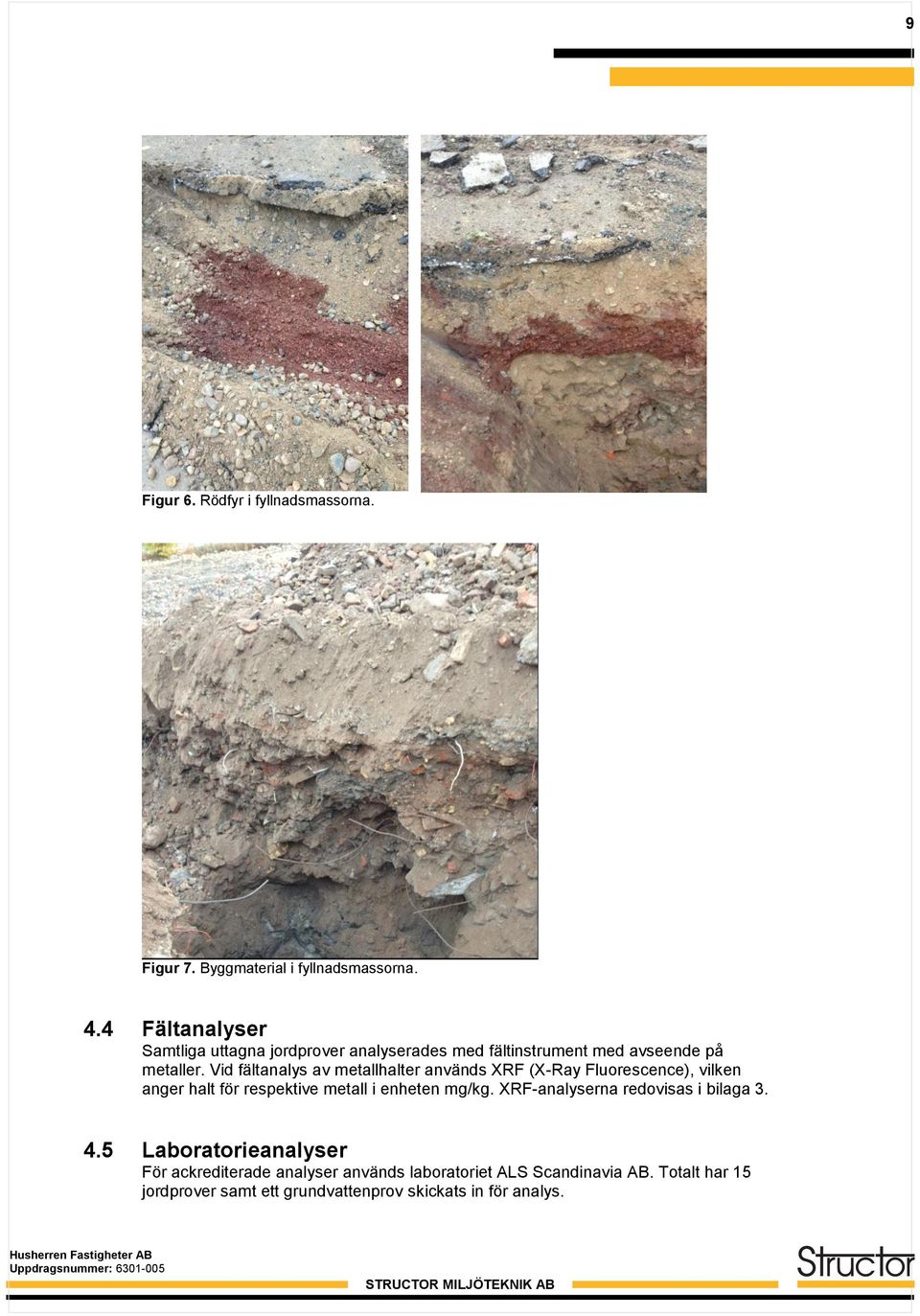

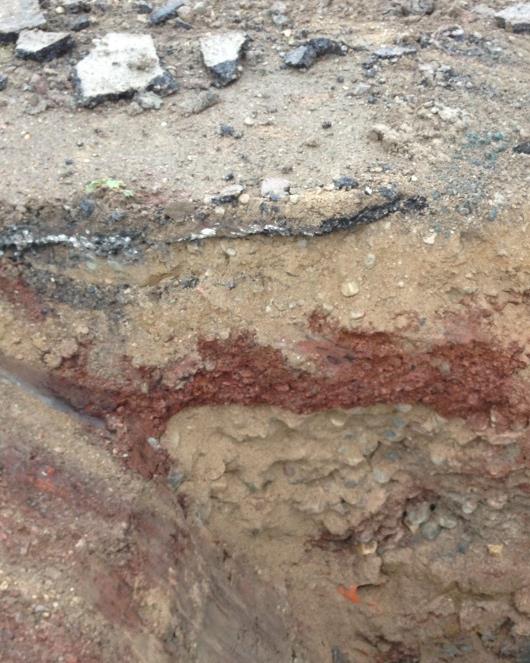

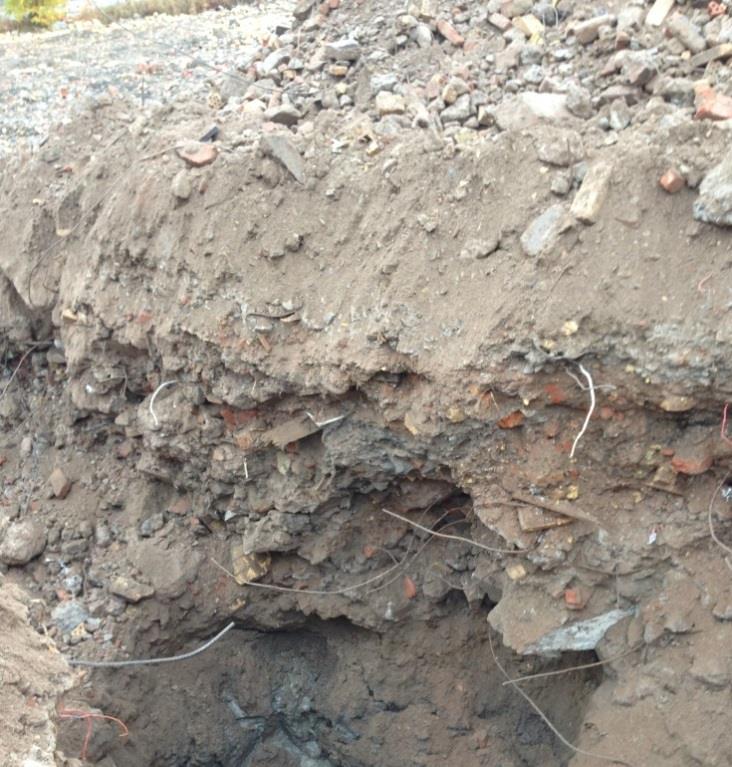

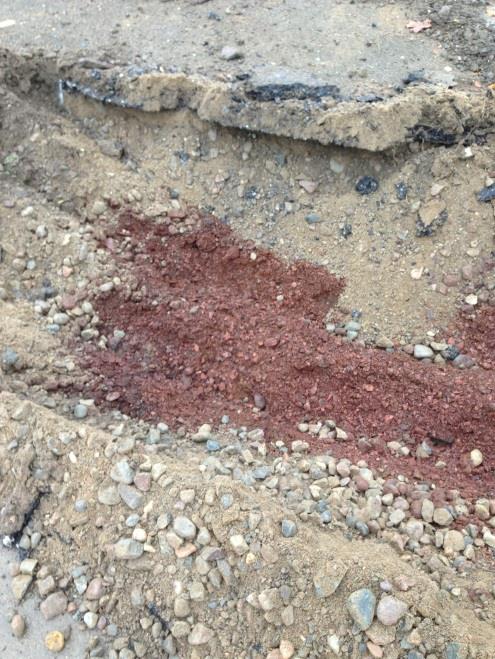

9 9 Figur 6. Rödfyr i fyllnadsmassorna. Figur 7. Byggmaterial i fyllnadsmassorna. 4.4 Fältanalyser Samtliga uttagna jordprover analyserades med fältinstrument med avseende på metaller. Vid fältanalys av metallhalter används XRF (X-Ray Fluorescence), vilken anger halt för respektive metall i enheten mg/kg. XRF-analyserna redovisas i bilaga Laboratorieanalyser För ackrediterade analyser används laboratoriet ALS Scandinavia AB. Totalt har 15 jordprover samt ett grundvattenprov skickats in för analys. Husherren Fastigheter AB Uppdragsnummer: STRUCTOR MILJÖTEKNIK AB

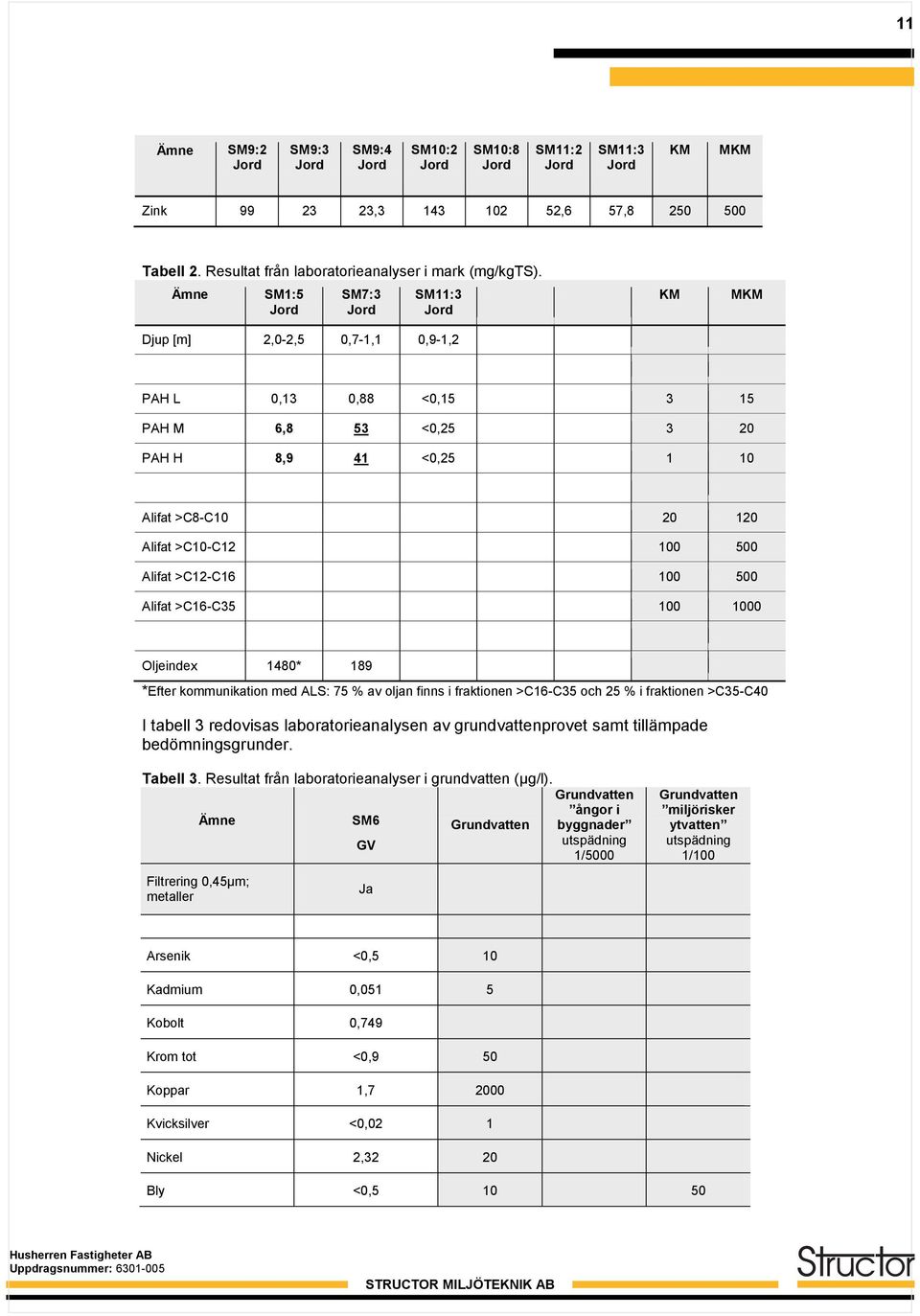

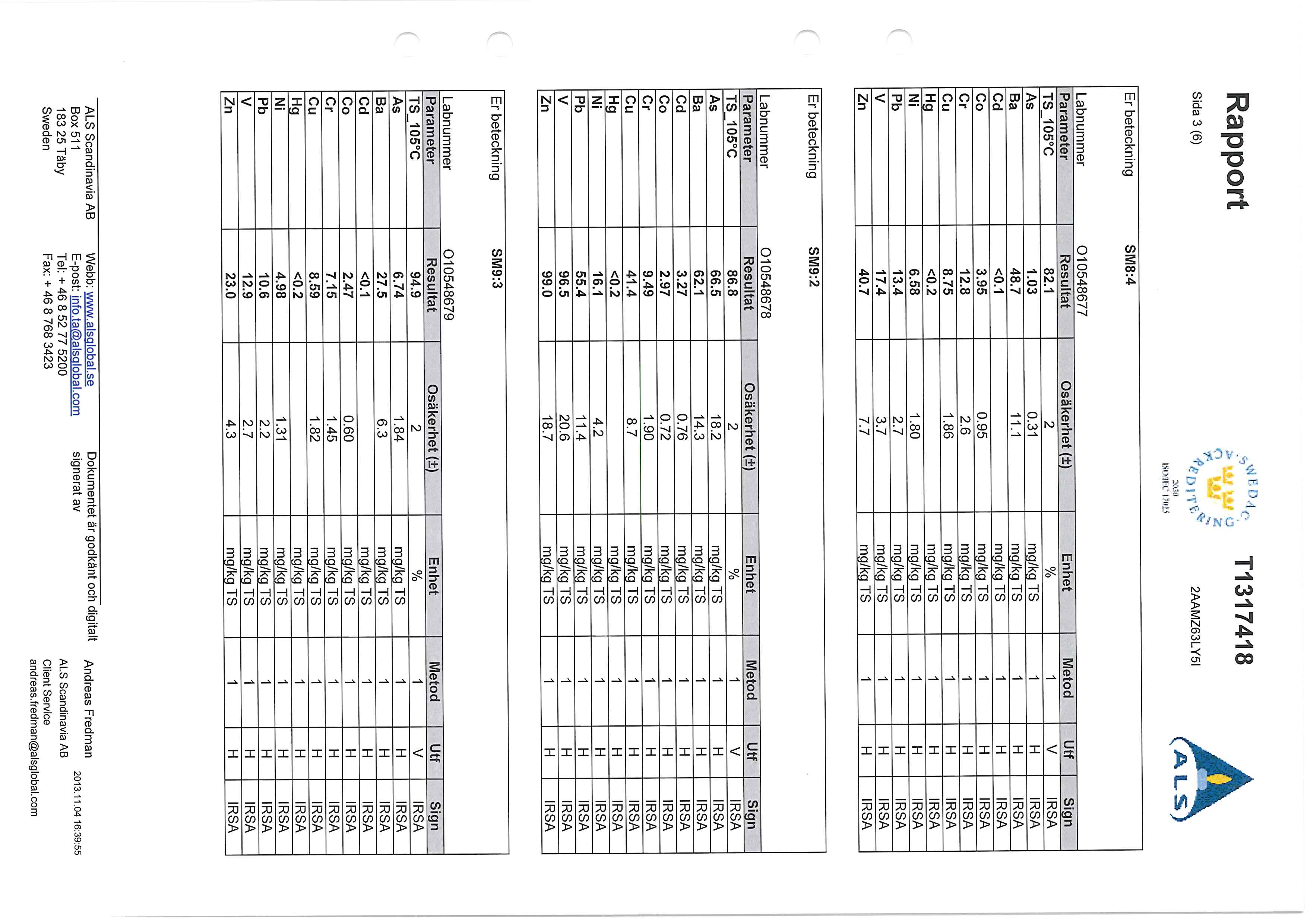

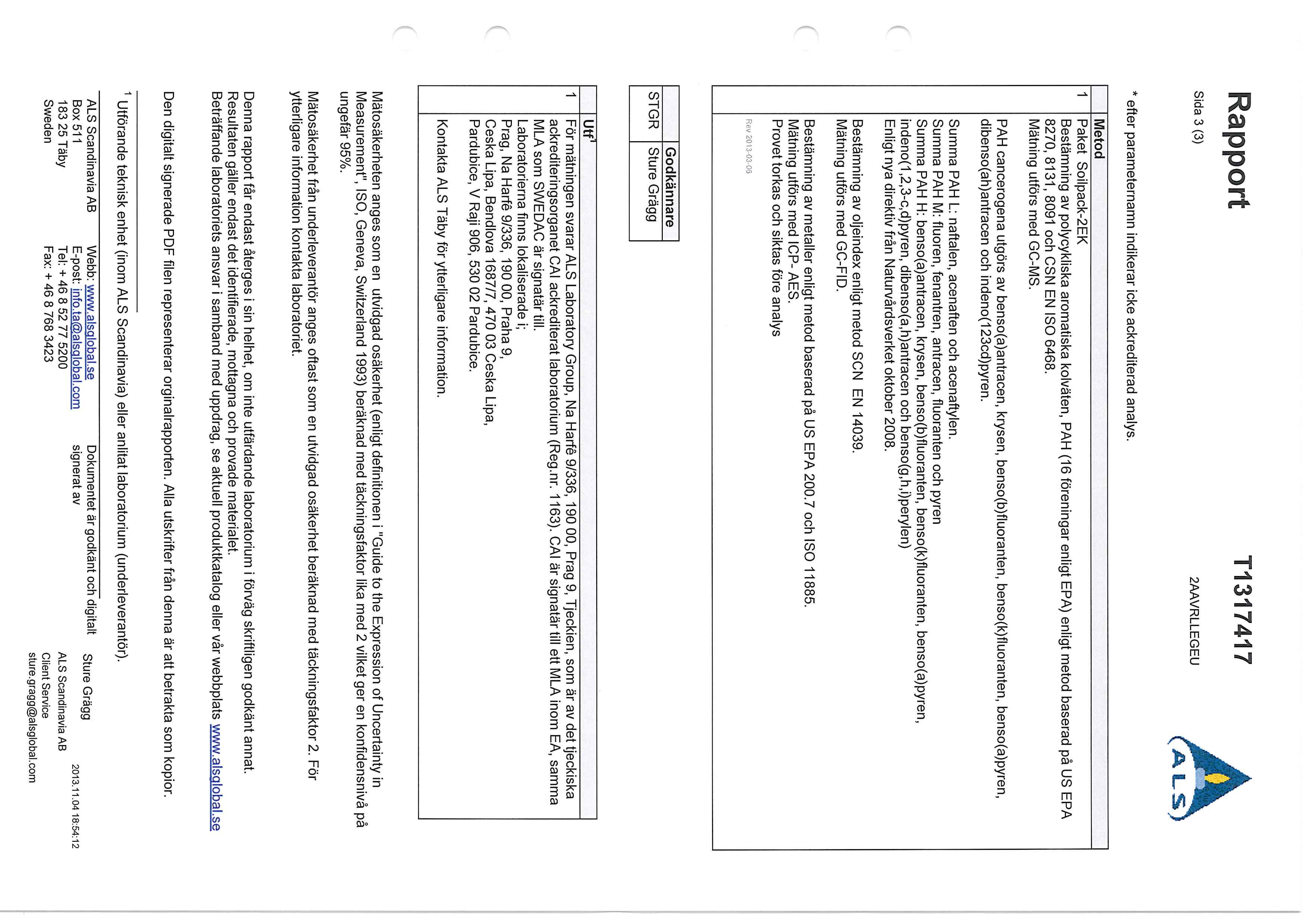

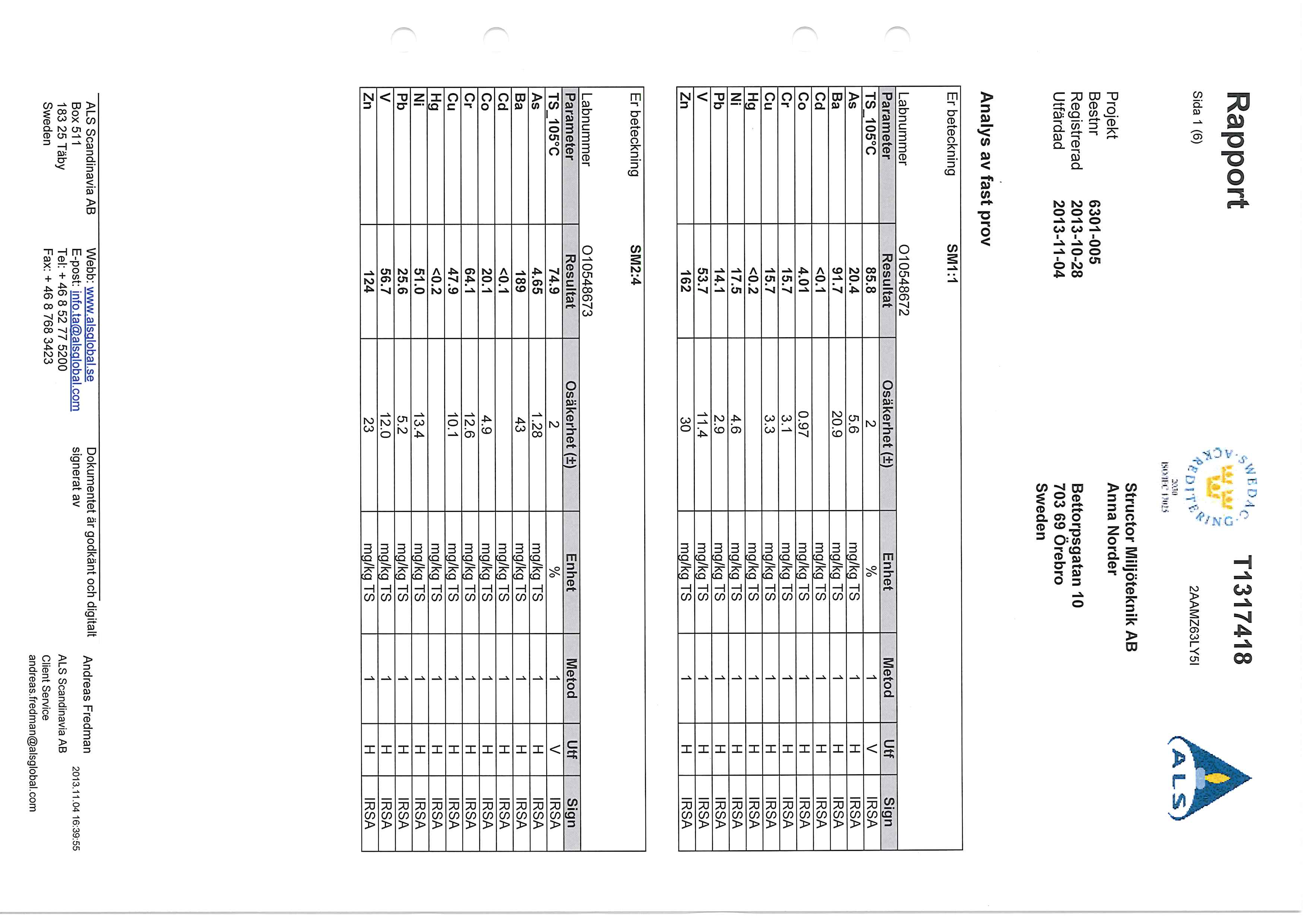

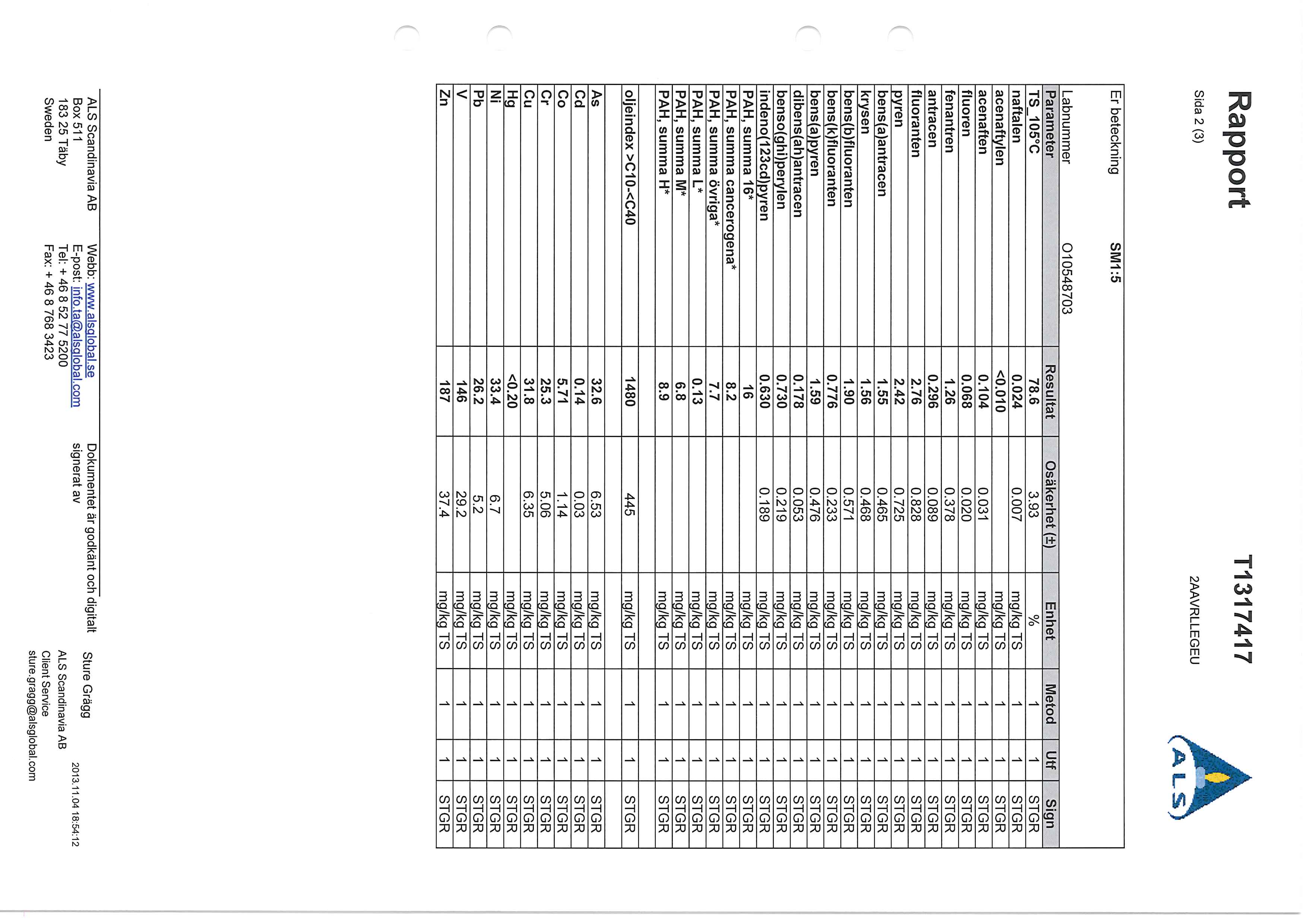

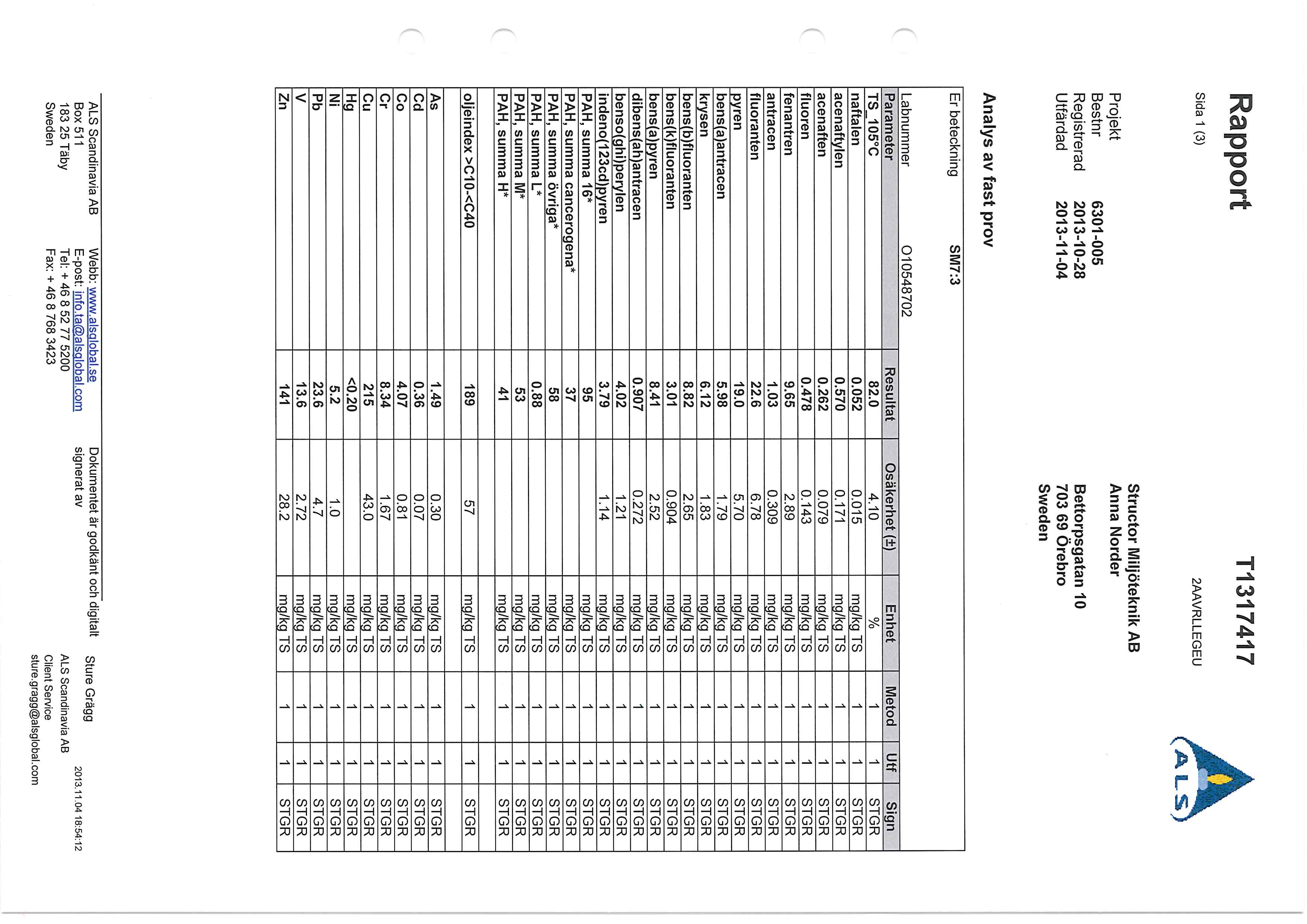

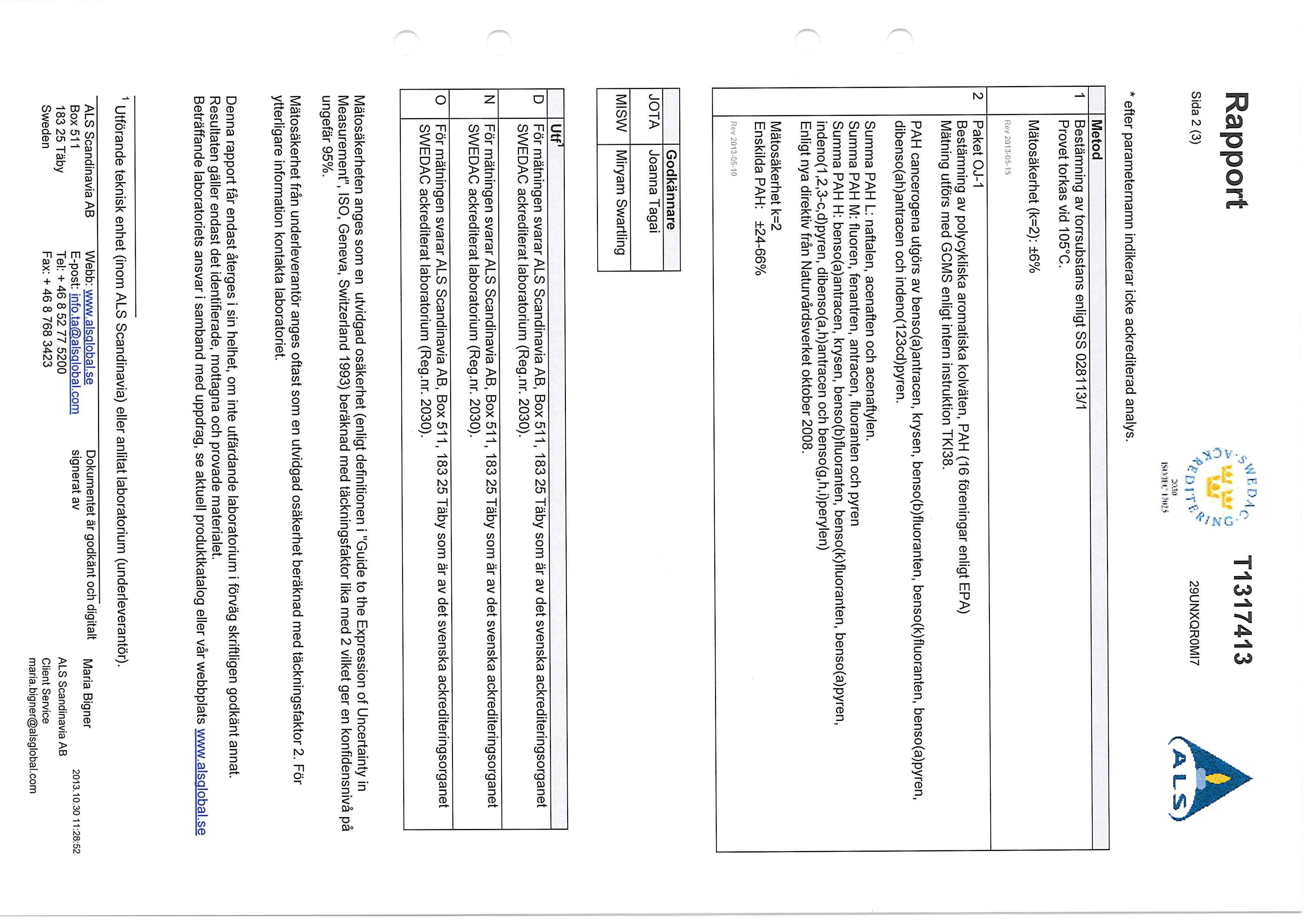

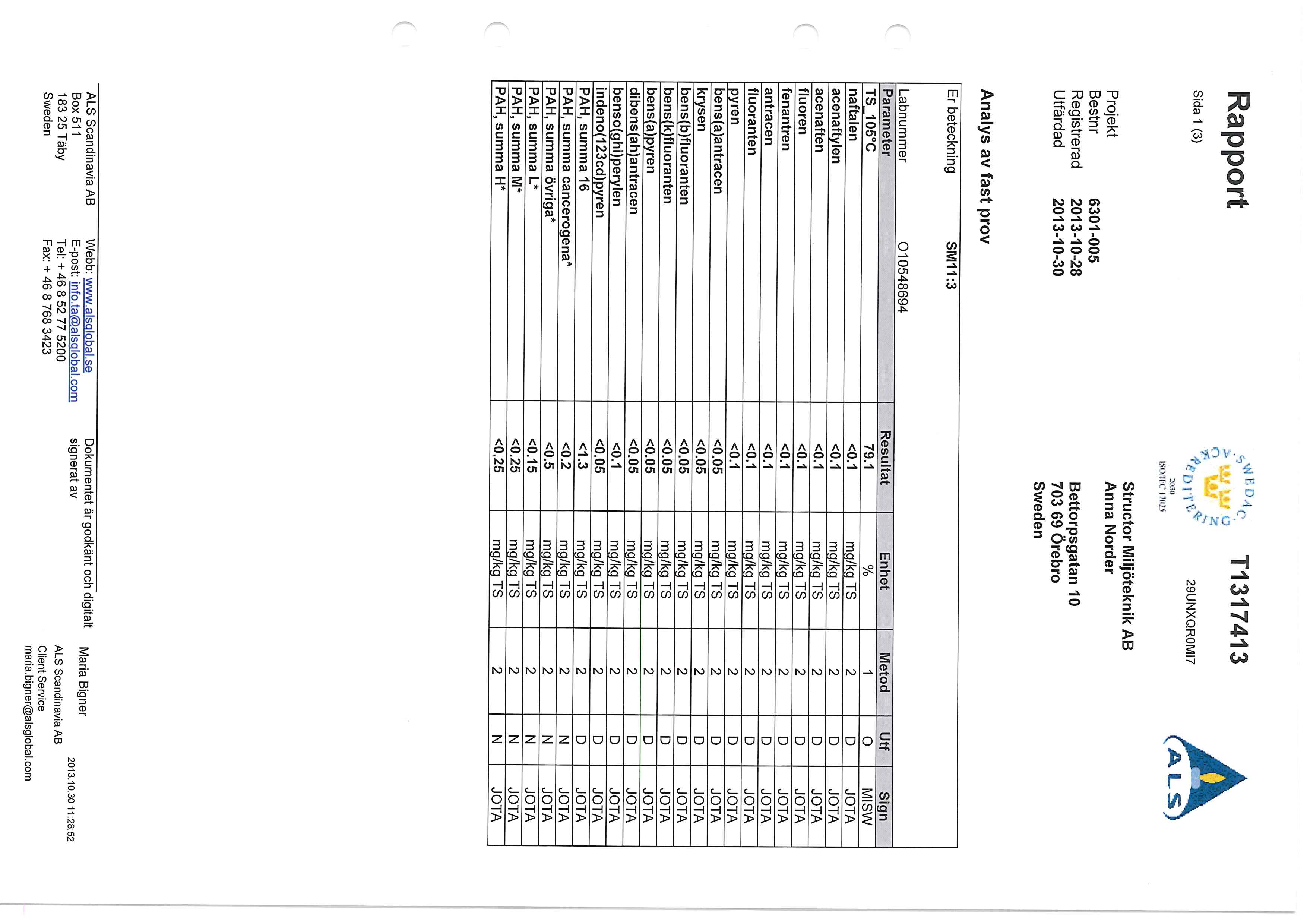

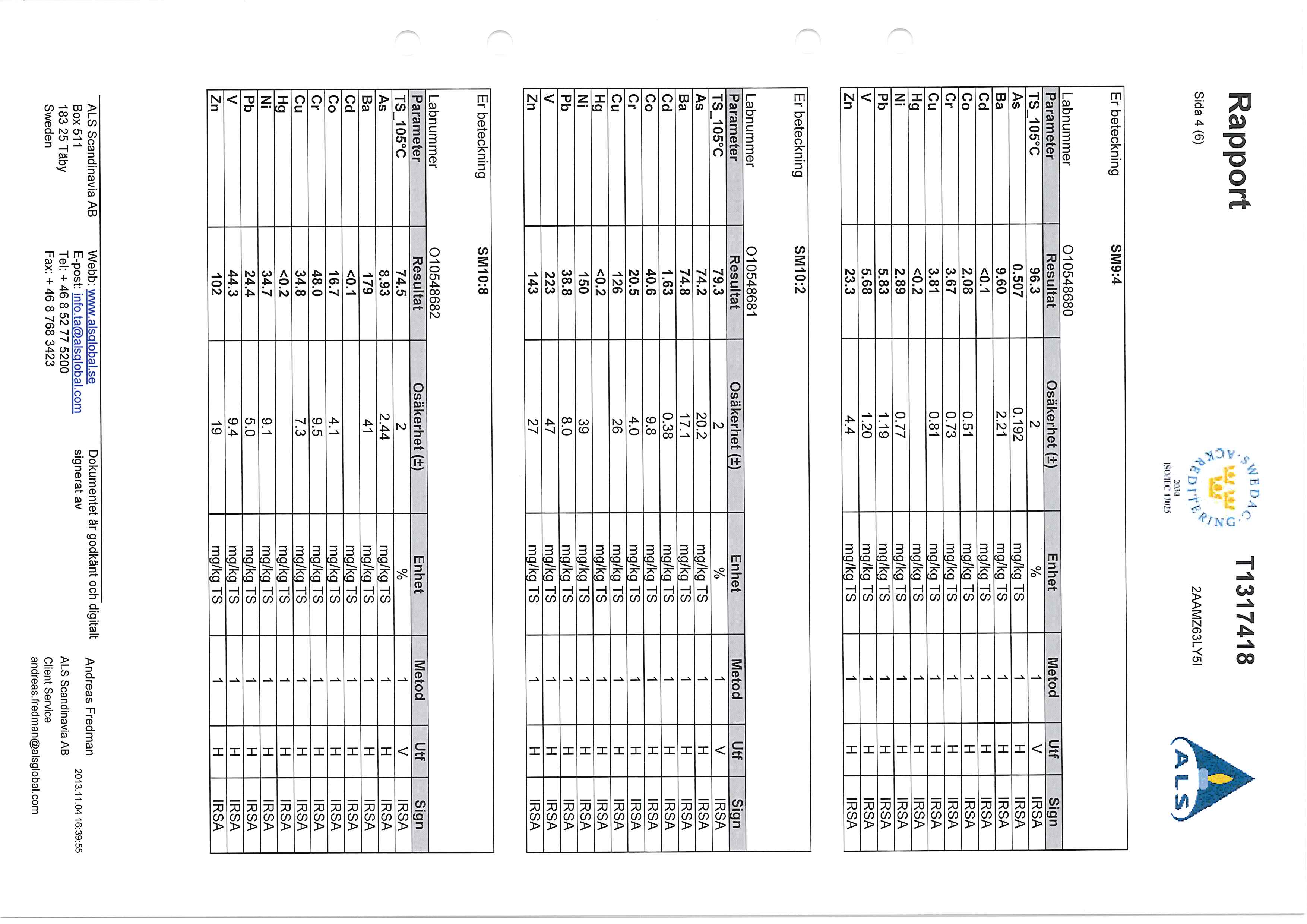

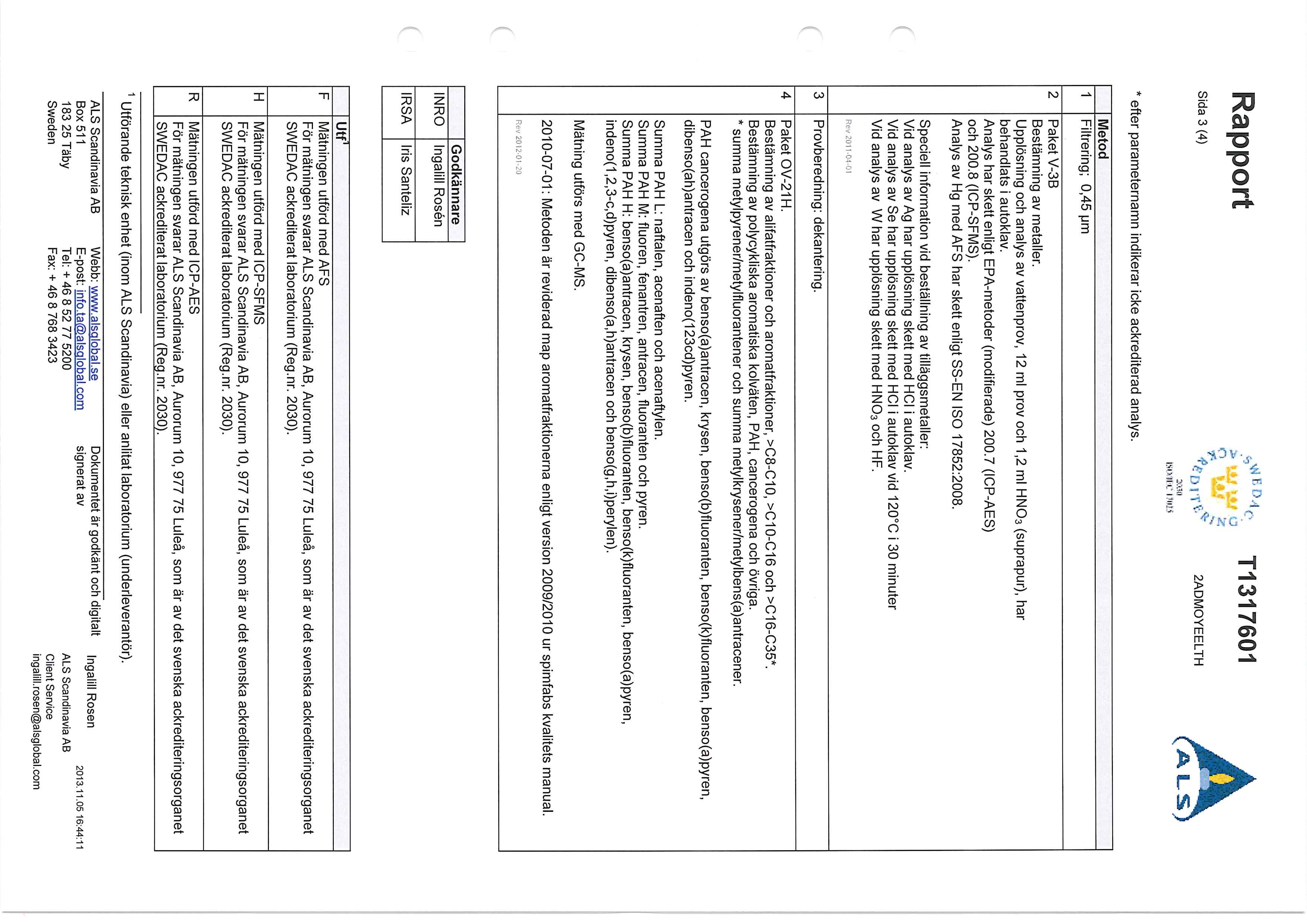

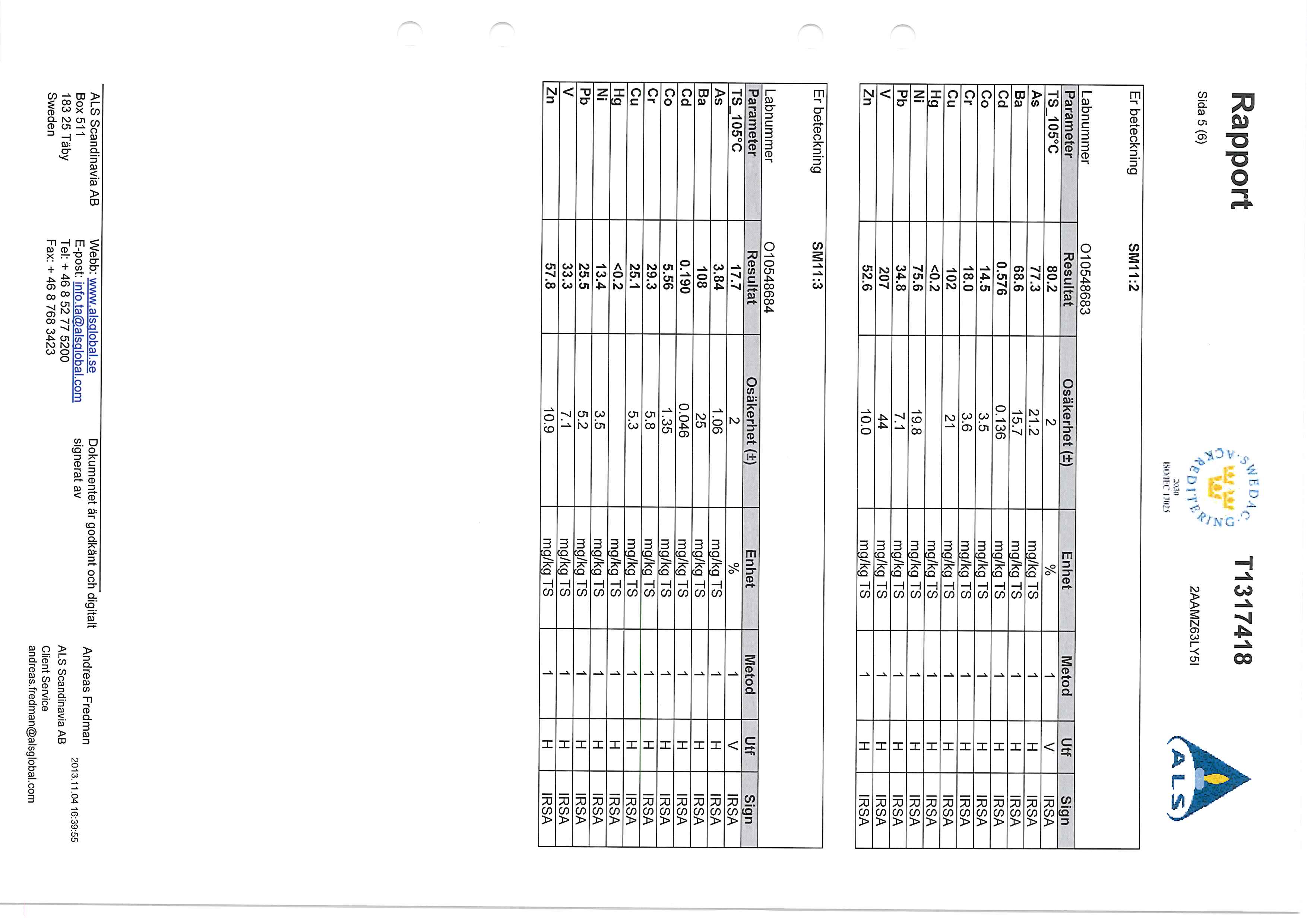

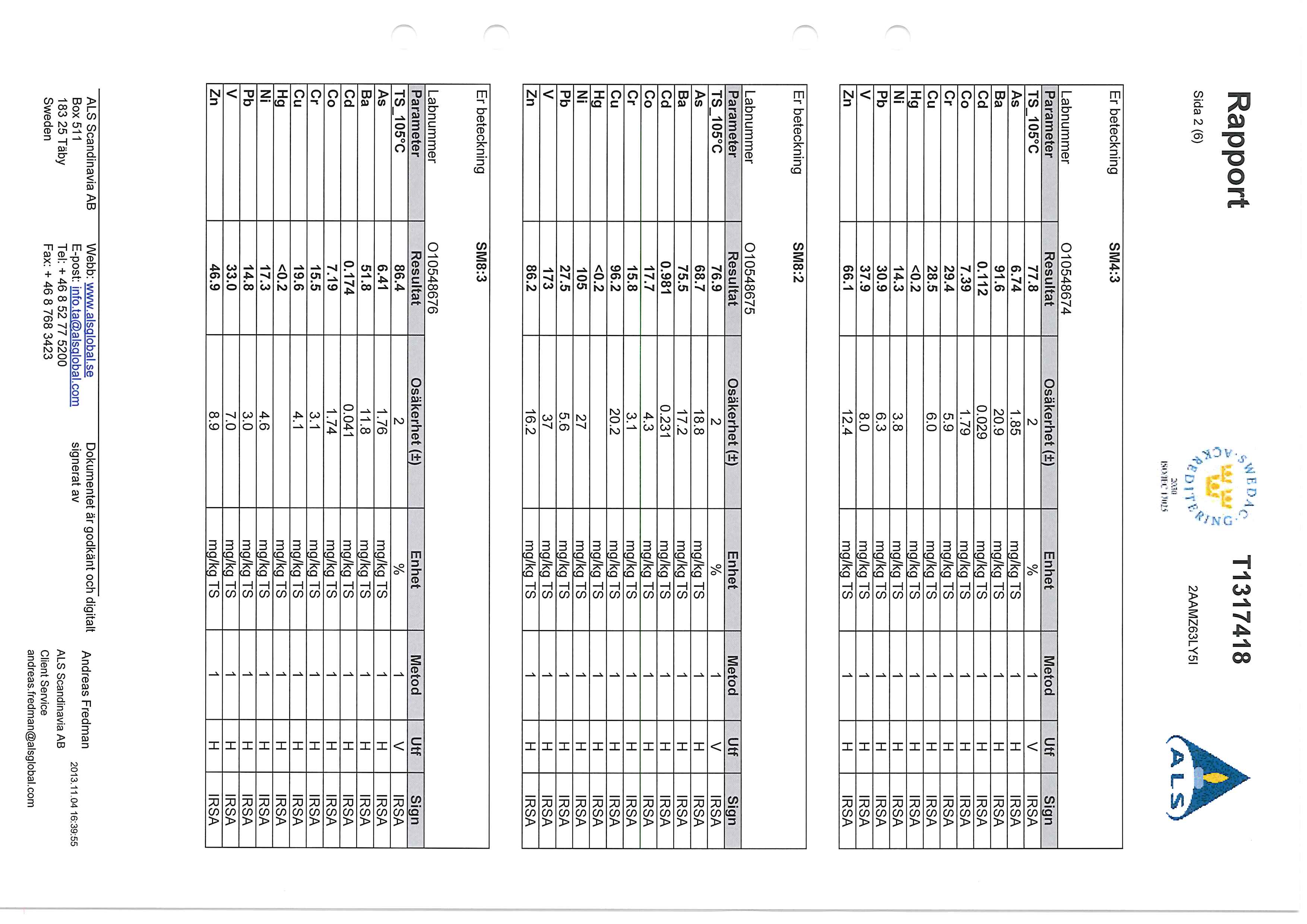

10 10 Analysrapporterna redovisas i sin helhet i bilaga 4 (jord) och 5 (grundvatten). 5 Resultat 5.1 Laboratorieanalyser Laboratorieanalyser för jordproverna samt tillämpade riktvärden redovisas i tabell 1 samt tabell 2. Halter markerade med fetstil överskrider riktvärdet för KM samt halter som är understreckade överskrider riktvärdet för MKM i jord. Tabell 1. Resultat från laboratorieanalyser i mark (mg/kgts). Ämne SM1:1 SM1:5 SM2:4 SM4:3 SM7:3 SM8:2 SM8:3 SM8:4 KM MKM Djup [m] 0-0,5 2,0-2,5 1,5-2,0 1-1,5 0,7-1,1 0,4-0,6 0,6-1,1 1,1-1,3 Arsenik 20,4 32,6 4,65 6,74 1,49 68,7 6,41 1, Bly 14,1 26,2 25,6 30,9 23,6 27,5 14,8 13, Kadmium <0,1 0,14 <0,1 0,112 0,36 0,981 0,174 <0,1 0,5 15 Kobolt 4,01 5,71 20,1 7,39 4,07 17,7 7,19 3, Koppar 15,7 31,8 47,9 28, ,2 19,6 8, Kvicksilver <0,2 <0,2 <0,2 <0,2 <0,2 <0,2 <0,2 <0,2 0,25 2,5 Krom tot 15,7 25,3 64,1 29,4 8,34 15,8 15,5 12, Nickel 17,5 33, ,3 5, ,3 6, Zink , ,2 46,9 40, Ämne SM9:2 SM9:3 SM9:4 SM10:2 SM10:8 SM11:2 SM11:3 KM MKM Djup [m] 0,55 0,6 0,6-0,9 0,9-1,4 0,3-0,5 2,3-2,7 0,7-0,9 0,9-1,2 Arsenik 66,5 6,74 0,507 74,2 8,93 77,3 3, Bly 55,4 10,6 5,83 38,8 24,4 34,8 25, Kadmium 3,27 <0,1 <0,1 1,63 <0,1 0,576 0,19 0,5 15 Kobolt 2,97 2,47 2,08 40,6 16,7 14,5 5, Koppar 41,4 8,59 3, , , Kvicksilver <0,2 <0,2 <0,2 <0,2 <0,2 <0,2 <0,2 0,25 2,5 Krom tot 9,49 7,15 3,67 20, , Nickel 16,1 4,98 2, ,7 75,6 13, Husherren Fastigheter AB Uppdragsnummer: STRUCTOR MILJÖTEKNIK AB

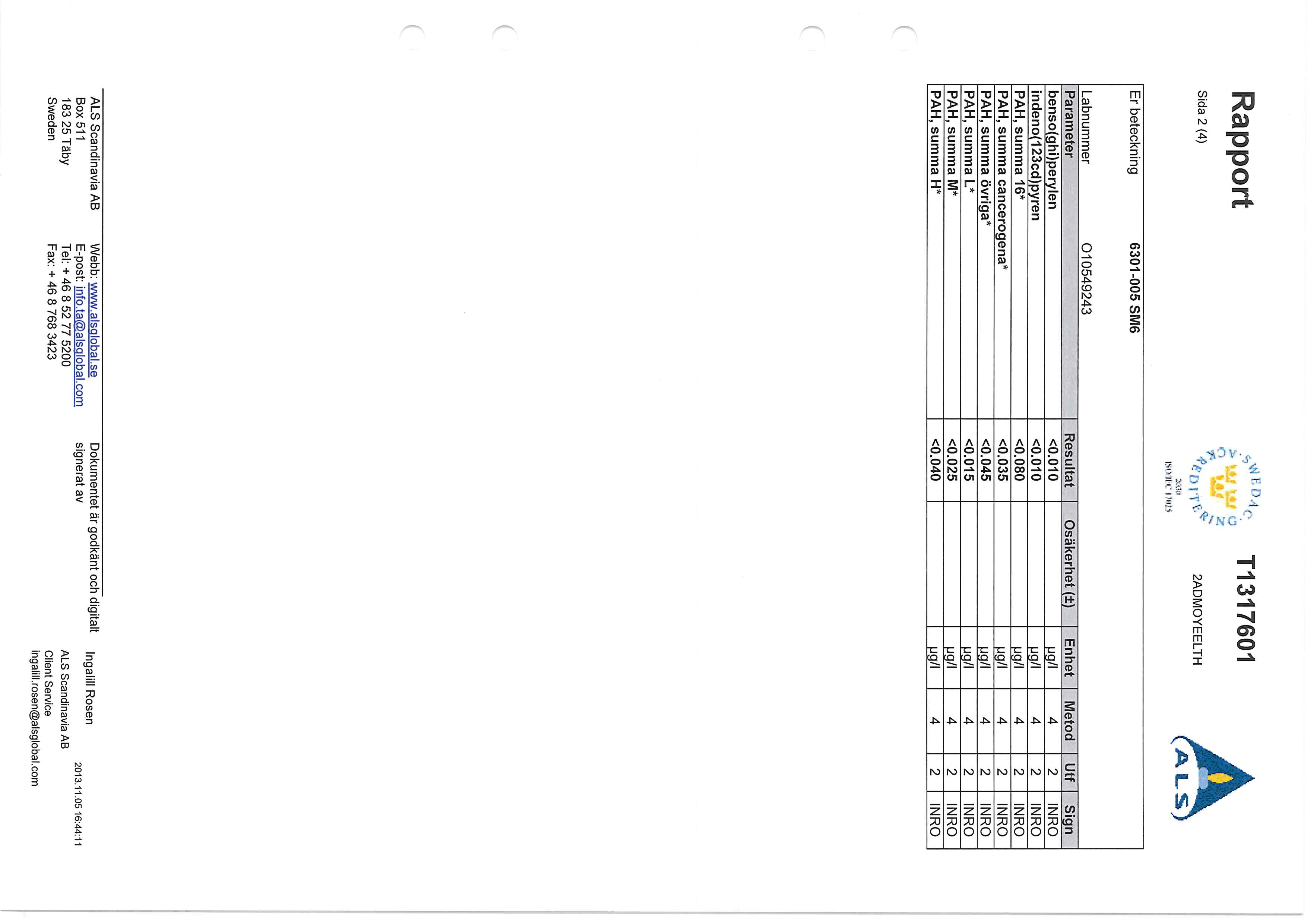

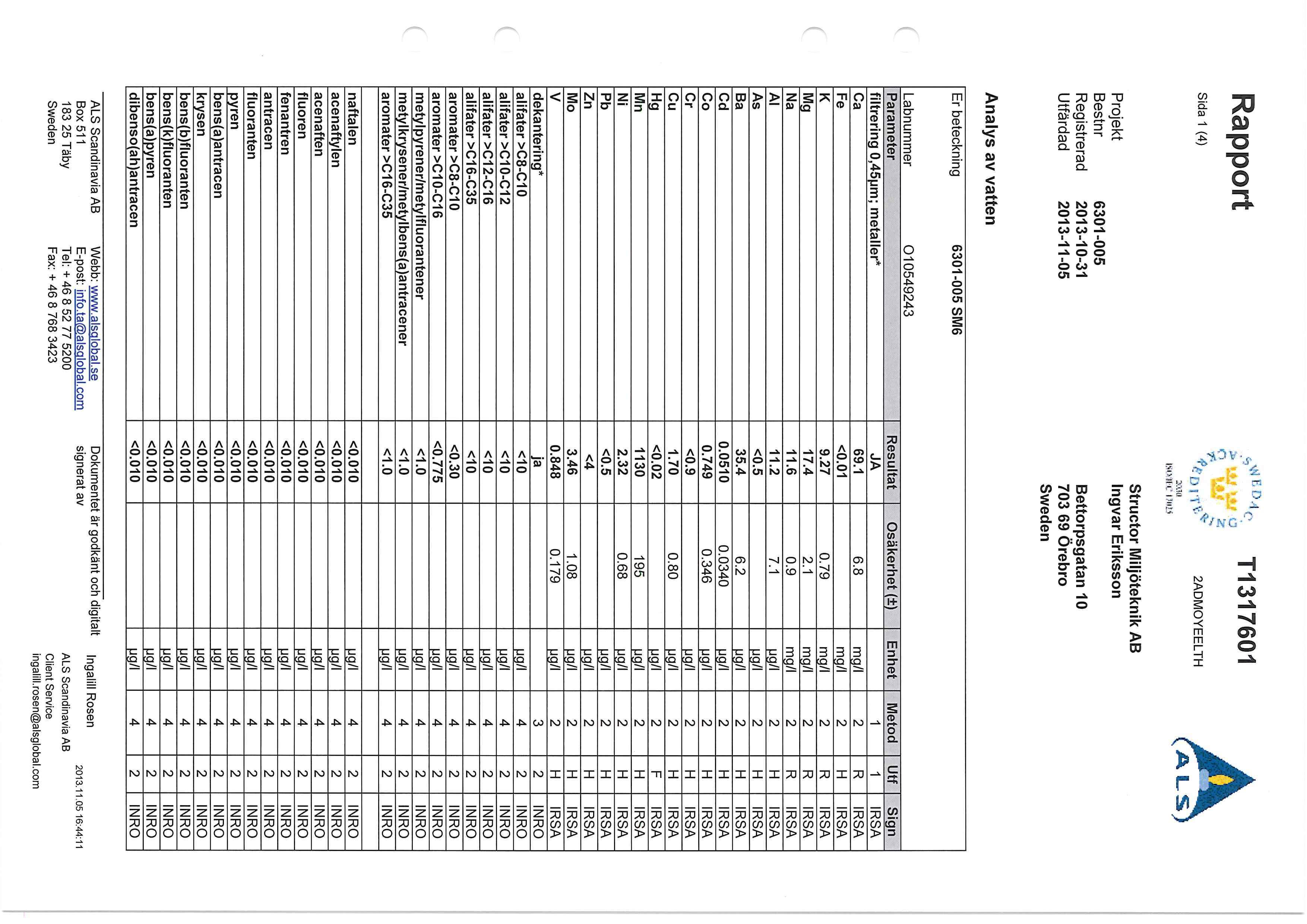

11 11 Ämne SM9:2 SM9:3 SM9:4 SM10:2 SM10:8 SM11:2 SM11:3 KM MKM Zink , ,6 57, Tabell 2. Resultat från laboratorieanalyser i mark (mg/kgts). Ämne SM1:5 SM7:3 SM11:3 Djup [m] 2,0-2,5 0,7-1,1 0,9-1,2 KM MKM PAH L 0,13 0,88 <0, PAH M 6,8 53 <0, PAH H 8,9 41 <0, Alifat >C8-C Alifat >C10-C Alifat >C12-C Alifat >C16-C Oljeindex 1480* 189 *Efter kommunikation med ALS: 75 % av oljan finns i fraktionen >C16-C35 och 25 % i fraktionen >C35-C40 I tabell 3 redovisas laboratorieanalysen av grundvattenprovet samt tillämpade bedömningsgrunder. Tabell 3. Resultat från laboratorieanalyser i grundvatten (µg/l). Grundvatten ångor i Ämne SM6 Grundvatten byggnader GV utspädning 1/5000 Filtrering 0,45µm; metaller Ja Grundvatten miljörisker ytvatten utspädning 1/100 Arsenik <0,5 10 Kadmium 0,051 5 Kobolt 0,749 Krom tot <0,9 50 Koppar 1, Kvicksilver <0,02 1 Nickel 2,32 20 Bly <0, Husherren Fastigheter AB Uppdragsnummer: STRUCTOR MILJÖTEKNIK AB

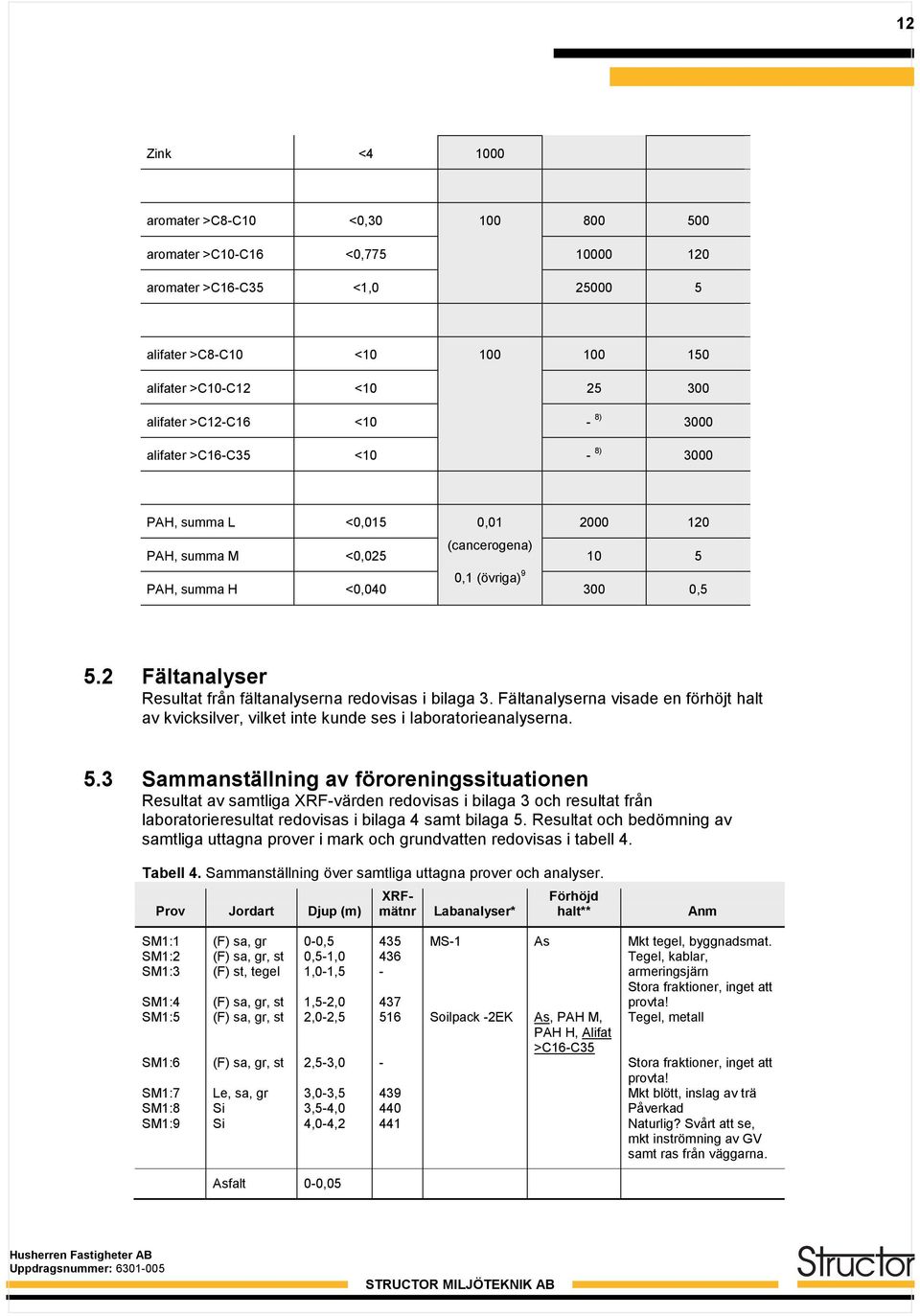

12 12 Zink < aromater >C8-C10 <0, aromater >C10-C16 <0, aromater >C16-C35 <1, alifater >C8-C10 < alifater >C10-C12 < alifater >C12-C16 <10-8) 3000 alifater >C16-C35 <10-8) 3000 PAH, summa L <0,015 0, PAH, summa M PAH, summa H <0,025 <0,040 (cancerogena) 0,1 (övriga) ,5 5.2 Fältanalyser Resultat från fältanalyserna redovisas i bilaga 3. Fältanalyserna visade en förhöjt halt av kvicksilver, vilket inte kunde ses i laboratorieanalyserna. 5.3 Sammanställning av föroreningssituationen Resultat av samtliga XRF-värden redovisas i bilaga 3 och resultat från laboratorieresultat redovisas i bilaga 4 samt bilaga 5. Resultat och bedömning av samtliga uttagna prover i mark och grundvatten redovisas i tabell 4. Tabell 4. Sammanställning över samtliga uttagna prover och analyser. Prov art Djup (m) XRFmätnr Labanalyser* Förhöjd halt** Anm SM1:1 (F) sa, gr 0-0,5 435 MS-1 As Mkt tegel, byggnadsmat. SM1:2 (F) sa, gr, st 0,5-1,0 436 Tegel, kablar, SM1:3 (F) st, tegel 1,0-1,5 - armeringsjärn Stora fraktioner, inget att SM1:4 (F) sa, gr, st 1,5-2,0 437 provta! SM1:5 (F) sa, gr, st 2,0-2,5 516 Soilpack -2EK As, PAH M, Tegel, metall PAH H, Alifat >C16-C35 SM1:6 (F) sa, gr, st 2,5-3,0 - Stora fraktioner, inget att provta! SM1:7 Le, sa, gr 3,0-3,5 439 Mkt blött, inslag av trä SM1:8 Si 3,5-4,0 440 Påverkad SM1:9 Si 4,0-4,2 441 Naturlig? Svårt att se, mkt inströmning av GV samt ras från väggarna. Asfalt 0-0,05 Husherren Fastigheter AB Uppdragsnummer: STRUCTOR MILJÖTEKNIK AB

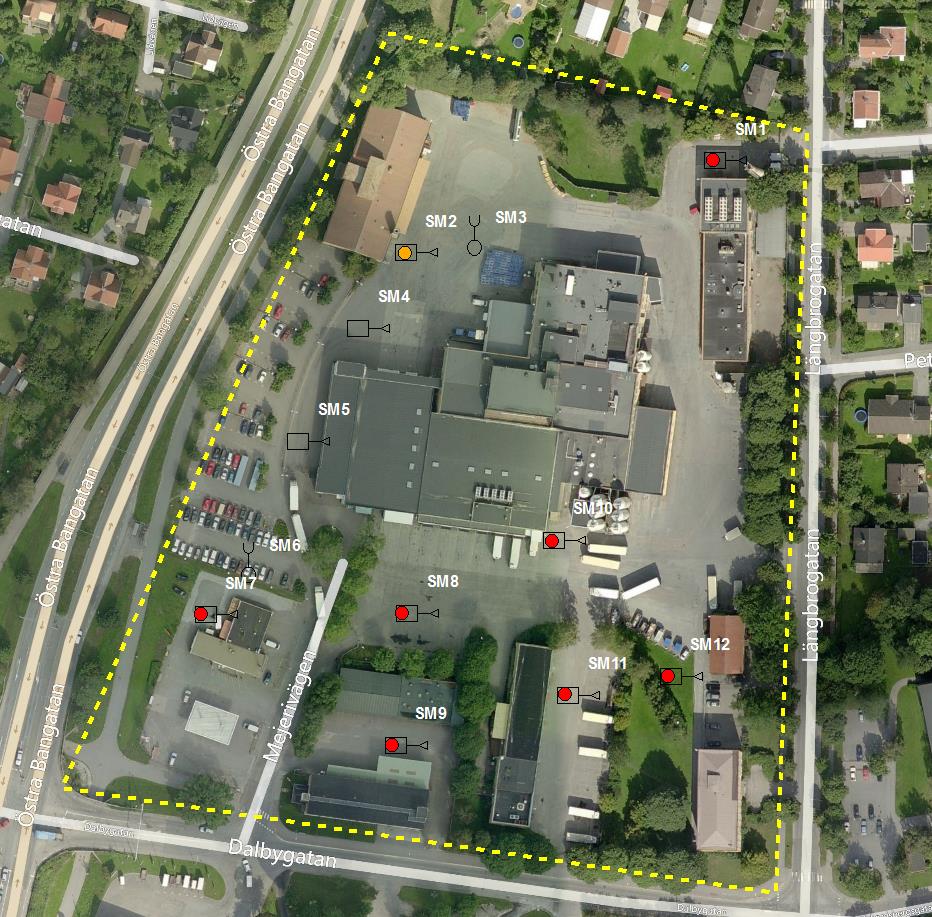

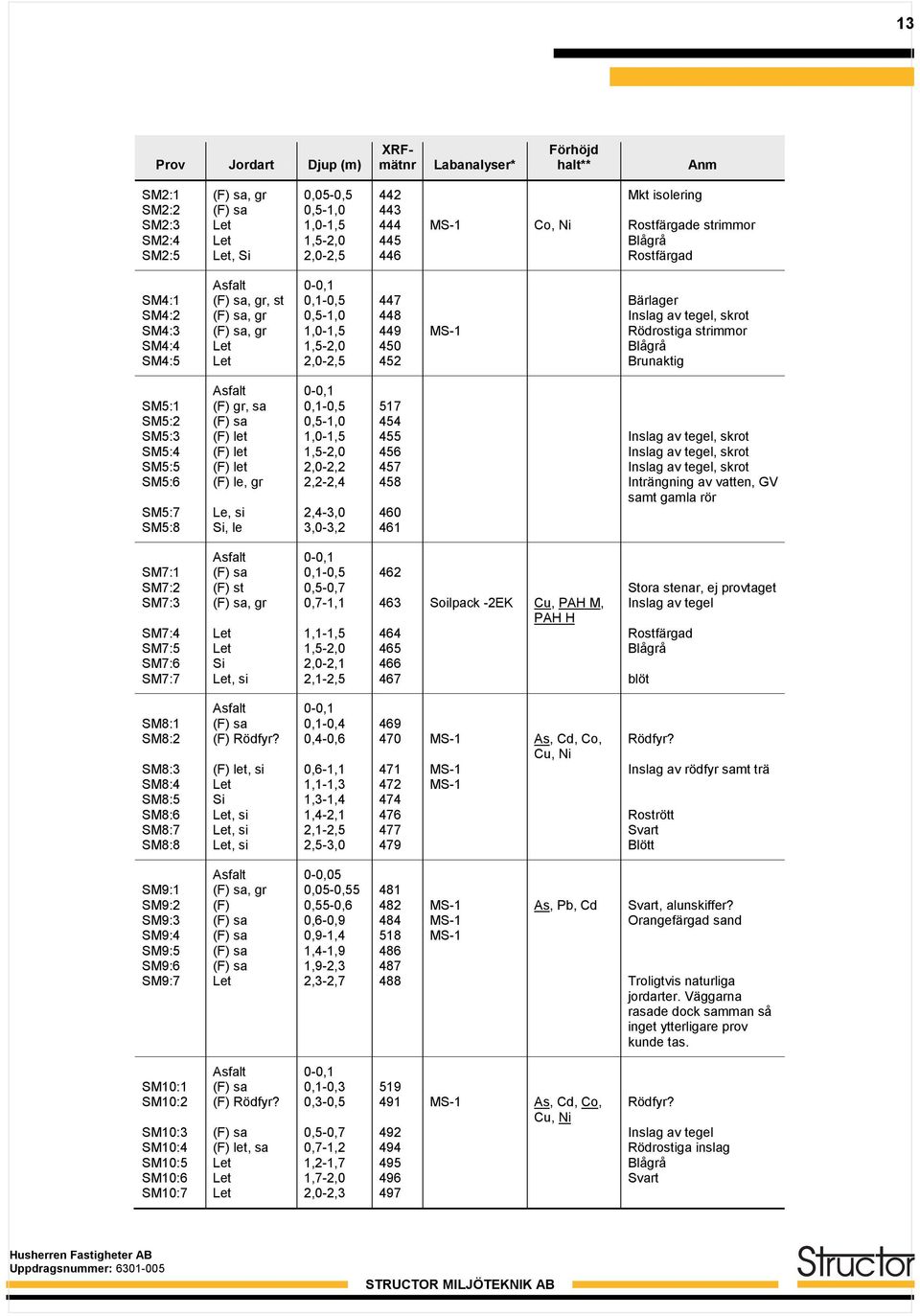

13 13 Prov art Djup (m) XRFmätnr Labanalyser* Förhöjd halt** Anm SM2:1 (F) sa, gr 0,05-0,5 442 Mkt isolering SM2:2 (F) sa 0,5-1,0 443 SM2:3 Let 1,0-1,5 444 MS-1 Co, Ni Rostfärgade strimmor SM2:4 Let 1,5-2,0 445 Blågrå SM2:5 Let, Si 2,0-2,5 446 Rostfärgad Asfalt 0-0,1 SM4:1 (F) sa, gr, st 0,1-0,5 447 Bärlager SM4:2 (F) sa, gr 0,5-1,0 448 Inslag av tegel, skrot SM4:3 (F) sa, gr 1,0-1,5 449 MS-1 Rödrostiga strimmor SM4:4 Let 1,5-2,0 450 Blågrå SM4:5 Let 2,0-2,5 452 Brunaktig Asfalt 0-0,1 SM5:1 (F) gr, sa 0,1-0,5 517 SM5:2 (F) sa 0,5-1,0 454 SM5:3 (F) let 1,0-1,5 455 Inslag av tegel, skrot SM5:4 (F) let 1,5-2,0 456 Inslag av tegel, skrot SM5:5 (F) let 2,0-2,2 457 Inslag av tegel, skrot SM5:6 (F) le, gr 2,2-2,4 458 Inträngning av vatten, GV samt gamla rör SM5:7 Le, si 2,4-3,0 460 SM5:8 Si, le 3,0-3,2 461 Asfalt 0-0,1 SM7:1 (F) sa 0,1-0,5 462 SM7:2 (F) st 0,5-0,7 Stora stenar, ej provtaget SM7:3 (F) sa, gr 0,7-1,1 463 Soilpack -2EK Cu, PAH M, Inslag av tegel PAH H SM7:4 Let 1,1-1,5 464 Rostfärgad SM7:5 Let 1,5-2,0 465 Blågrå SM7:6 Si 2,0-2,1 466 SM7:7 Let, si 2,1-2,5 467 blöt Asfalt 0-0,1 SM8:1 (F) sa 0,1-0,4 469 SM8:2 (F) Rödfyr? 0,4-0,6 470 MS-1 As, Cd, Co, Rödfyr? Cu, Ni SM8:3 (F) let, si 0,6-1,1 471 MS-1 Inslag av rödfyr samt trä SM8:4 Let 1,1-1,3 472 MS-1 SM8:5 Si 1,3-1,4 474 SM8:6 Let, si 1,4-2,1 476 Rostrött SM8:7 Let, si 2,1-2,5 477 Svart SM8:8 Let, si 2,5-3,0 479 Blött Asfalt 0-0,05 SM9:1 (F) sa, gr 0,05-0, SM9:2 (F) 0,55-0,6 482 MS-1 As, Pb, Cd Svart, alunskiffer? SM9:3 (F) sa 0,6-0,9 484 MS-1 Orangefärgad sand SM9:4 (F) sa 0,9-1,4 518 MS-1 SM9:5 (F) sa 1,4-1,9 486 SM9:6 (F) sa 1,9-2,3 487 SM9:7 Let 2,3-2,7 488 Troligtvis naturliga jordarter. Väggarna rasade dock samman så inget ytterligare prov kunde tas. Asfalt 0-0,1 SM10:1 (F) sa 0,1-0,3 519 SM10:2 (F) Rödfyr? 0,3-0,5 491 MS-1 As, Cd, Co, Rödfyr? Cu, Ni SM10:3 (F) sa 0,5-0,7 492 Inslag av tegel SM10:4 (F) let, sa 0,7-1,2 494 Rödrostiga inslag SM10:5 Let 1,2-1,7 495 Blågrå SM10:6 Let 1,7-2,0 496 Svart SM10:7 Let 2,0-2,3 497 Husherren Fastigheter AB Uppdragsnummer: STRUCTOR MILJÖTEKNIK AB

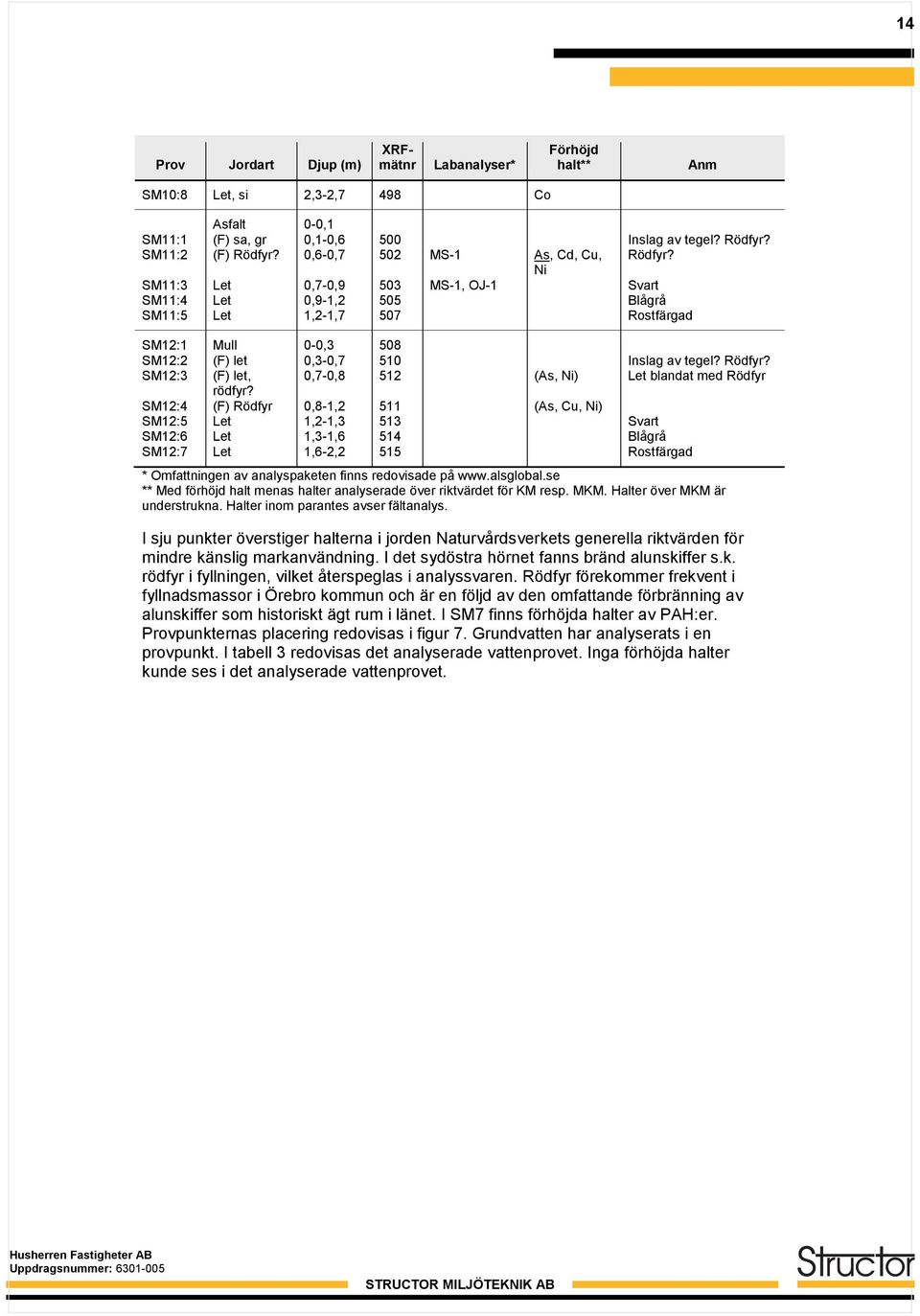

14 14 Prov art Djup (m) XRFmätnr Labanalyser* Förhöjd halt** Anm SM10:8 Let, si 2,3-2,7 498 Co Asfalt 0-0,1 SM11:1 (F) sa, gr 0,1-0,6 500 Inslag av tegel? Rödfyr? SM11:2 (F) Rödfyr? 0,6-0,7 502 MS-1 As, Cd, Cu, Rödfyr? Ni SM11:3 Let 0,7-0,9 503 MS-1, OJ-1 Svart SM11:4 Let 0,9-1,2 505 Blågrå SM11:5 Let 1,2-1,7 507 Rostfärgad SM12:1 Mull 0-0,3 508 SM12:2 (F) let 0,3-0,7 510 Inslag av tegel? Rödfyr? SM12:3 (F) let, 0,7-0,8 512 (As, Ni) Let blandat med Rödfyr rödfyr? SM12:4 (F) Rödfyr 0,8-1,2 511 (As, Cu, Ni) SM12:5 Let 1,2-1,3 513 Svart SM12:6 Let 1,3-1,6 514 Blågrå SM12:7 Let 1,6-2,2 515 Rostfärgad * Omfattningen av analyspaketen finns redovisade på ** Med förhöjd halt menas halter analyserade över riktvärdet för KM resp. MKM. Halter över MKM är understrukna. Halter inom parantes avser fältanalys. I sju punkter överstiger halterna i jorden Naturvårdsverkets generella riktvärden för mindre känslig markanvändning. I det sydöstra hörnet fanns bränd alunskiffer s.k. rödfyr i fyllningen, vilket återspeglas i analyssvaren. Rödfyr förekommer frekvent i fyllnadsmassor i Örebro kommun och är en följd av den omfattande förbränning av alunskiffer som historiskt ägt rum i länet. I SM7 finns förhöjda halter av PAH:er. Provpunkternas placering redovisas i figur 7. Grundvatten har analyserats i en provpunkt. I tabell 3 redovisas det analyserade vattenprovet. Inga förhöjda halter kunde ses i det analyserade vattenprovet. Husherren Fastigheter AB Uppdragsnummer: STRUCTOR MILJÖTEKNIK AB

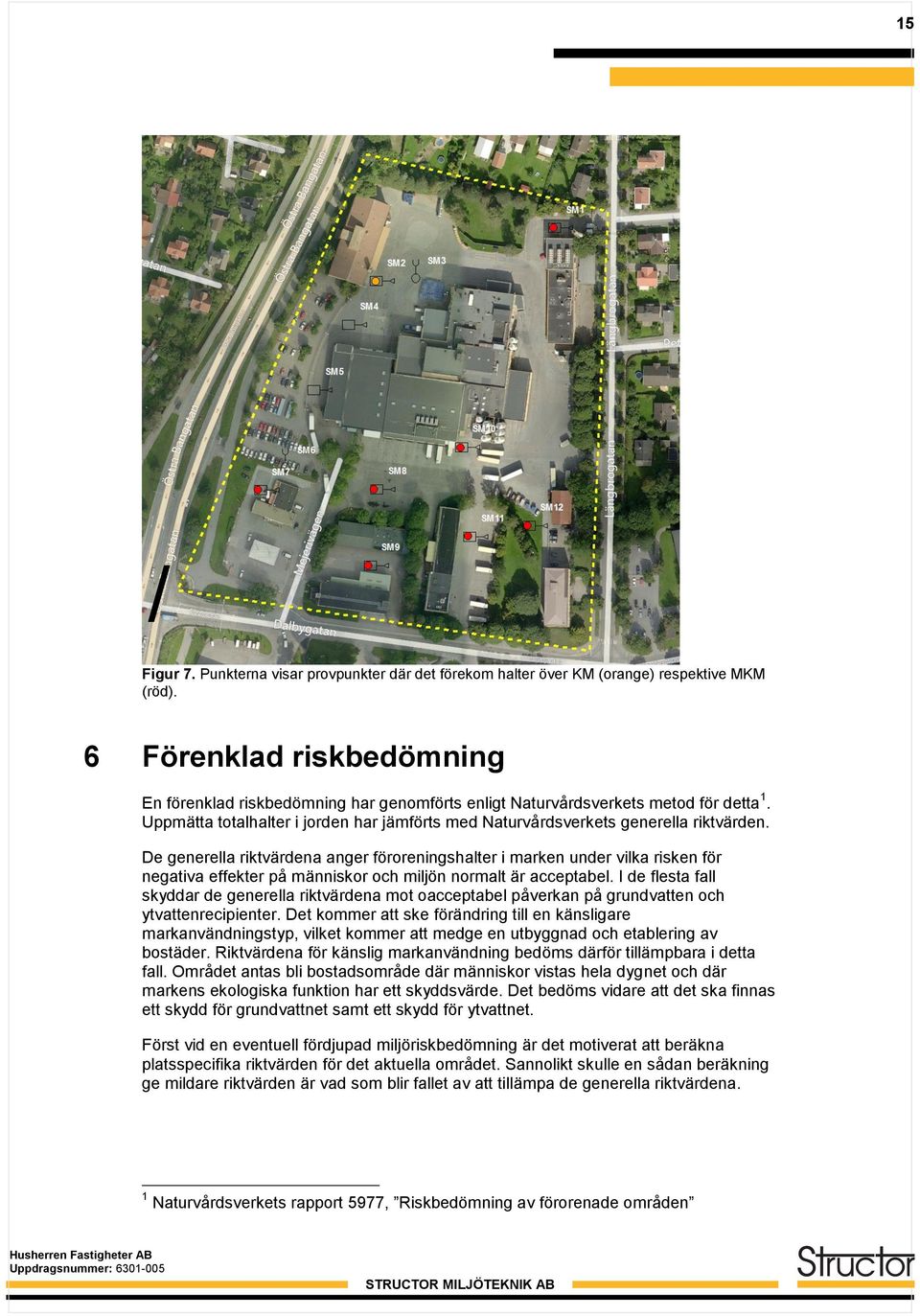

15 15 / Figur 7. Punkterna visar provpunkter där det förekom halter över KM (orange) respektive MKM (röd). 6 Förenklad riskbedömning En förenklad riskbedömning har genomförts enligt Naturvårdsverkets metod för detta 1. Uppmätta totalhalter i jorden har jämförts med Naturvårdsverkets generella riktvärden. De generella riktvärdena anger föroreningshalter i marken under vilka risken för negativa effekter på människor och miljön normalt är acceptabel. I de flesta fall skyddar de generella riktvärdena mot oacceptabel påverkan på grundvatten och ytvattenrecipienter. Det kommer att ske förändring till en känsligare markanvändningstyp, vilket kommer att medge en utbyggnad och etablering av bostäder. Riktvärdena för känslig markanvändning bedöms därför tillämpbara i detta fall. Området antas bli bostadsområde där människor vistas hela dygnet och där markens ekologiska funktion har ett skyddsvärde. Det bedöms vidare att det ska finnas ett skydd för grundvattnet samt ett skydd för ytvattnet. Först vid en eventuell fördjupad miljöriskbedömning är det motiverat att beräkna platsspecifika riktvärden för det aktuella området. Sannolikt skulle en sådan beräkning ge mildare riktvärden är vad som blir fallet av att tillämpa de generella riktvärdena. 1 Naturvårdsverkets rapport 5977, Riskbedömning av förorenade områden Husherren Fastigheter AB Uppdragsnummer: STRUCTOR MILJÖTEKNIK AB

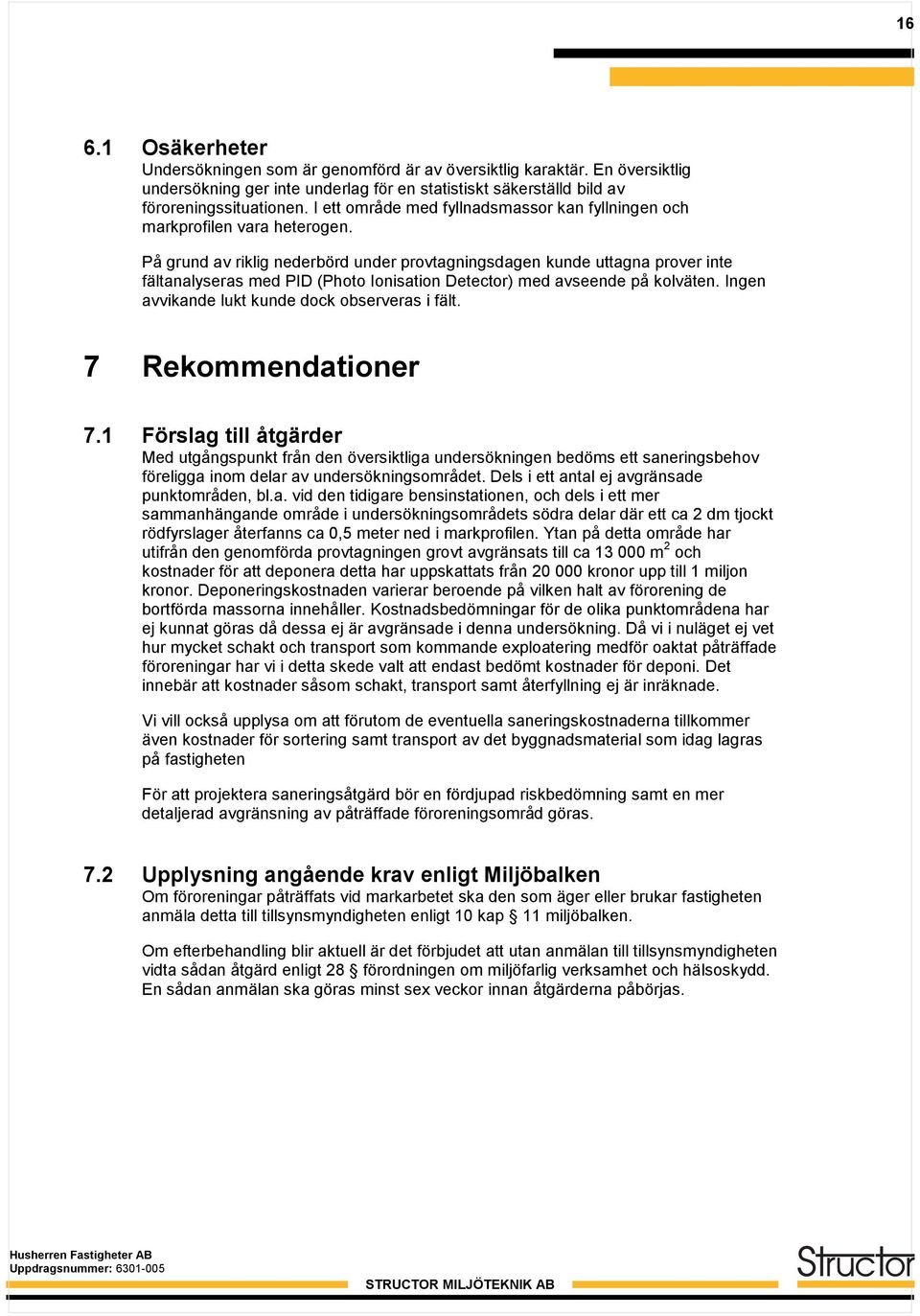

16 Osäkerheter Undersökningen som är genomförd är av översiktlig karaktär. En översiktlig undersökning ger inte underlag för en statistiskt säkerställd bild av föroreningssituationen. I ett område med fyllnadsmassor kan fyllningen och markprofilen vara heterogen. På grund av riklig nederbörd under provtagningsdagen kunde uttagna prover inte fältanalyseras med PID (Photo Ionisation Detector) med avseende på kolväten. Ingen avvikande lukt kunde dock observeras i fält. 7 Rekommendationer 7.1 Förslag till åtgärder Med utgångspunkt från den översiktliga undersökningen bedöms ett saneringsbehov föreligga inom delar av undersökningsområdet. Dels i ett antal ej avgränsade punktområden, bl.a. vid den tidigare bensinstationen, och dels i ett mer sammanhängande område i undersökningsområdets södra delar där ett ca 2 dm tjockt rödfyrslager återfanns ca 0,5 meter ned i markprofilen. Ytan på detta område har utifrån den genomförda provtagningen grovt avgränsats till ca m 2 och kostnader för att deponera detta har uppskattats från kronor upp till 1 miljon kronor. Deponeringskostnaden varierar beroende på vilken halt av förorening de bortförda massorna innehåller. Kostnadsbedömningar för de olika punktområdena har ej kunnat göras då dessa ej är avgränsade i denna undersökning. Då vi i nuläget ej vet hur mycket schakt och transport som kommande exploatering medför oaktat påträffade föroreningar har vi i detta skede valt att endast bedömt kostnader för deponi. Det innebär att kostnader såsom schakt, transport samt återfyllning ej är inräknade. Vi vill också upplysa om att förutom de eventuella saneringskostnaderna tillkommer även kostnader för sortering samt transport av det byggnadsmaterial som idag lagras på fastigheten För att projektera saneringsåtgärd bör en fördjupad riskbedömning samt en mer detaljerad avgränsning av påträffade föroreningsområd göras. 7.2 Upplysning angående krav enligt Miljöbalken Om föroreningar påträffats vid markarbetet ska den som äger eller brukar fastigheten anmäla detta till tillsynsmyndigheten enligt 10 kap 11 miljöbalken. Om efterbehandling blir aktuell är det förbjudet att utan anmälan till tillsynsmyndigheten vidta sådan åtgärd enligt 28 förordningen om miljöfarlig verksamhet och hälsoskydd. En sådan anmälan ska göras minst sex veckor innan åtgärderna påbörjas. Husherren Fastigheter AB Uppdragsnummer: STRUCTOR MILJÖTEKNIK AB

17 Bilaga 1 Bil 1 Provpunkternas läge Husherren Fastigheter AB Uppdragsnummer: STRUCTOR MILJÖTEKNIK AB

18 / 0 Text Meters STRUCTOR MILJÖTEKNIK AB Eskilstuna: Smedjegatan 34 Telefon : Västerås: Norra Källgatan 17 Telefon : Örebro: Bettorpsgatan 10 Telefon : Ritningen avser: Provplan Uppdragsgivare: Text Fastighetsbeteckning: Text Uppdragstyp: Text Sign: Text Uppdrags nr: Text Ritad av: Datum: Skala: Anna Norder :0

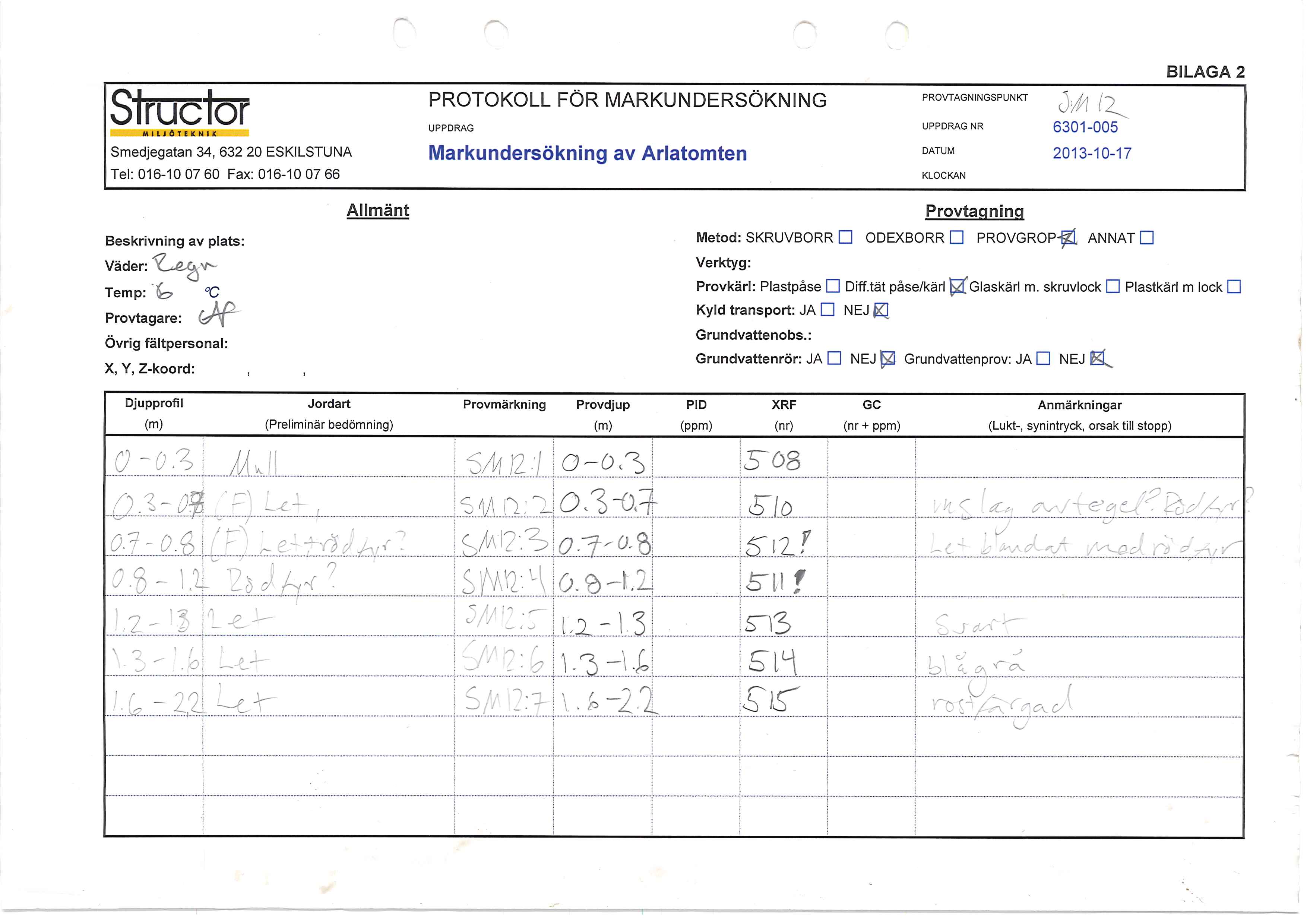

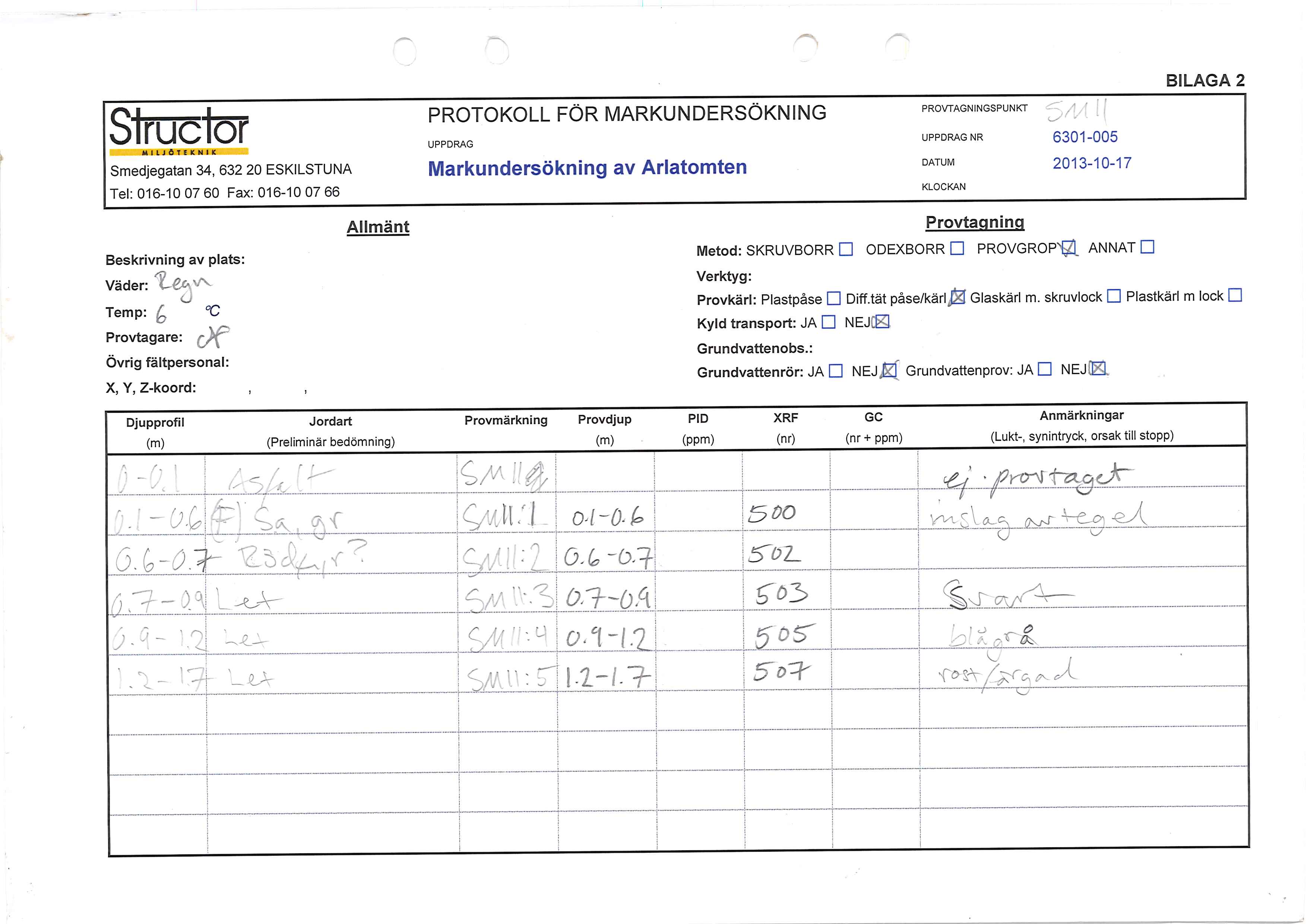

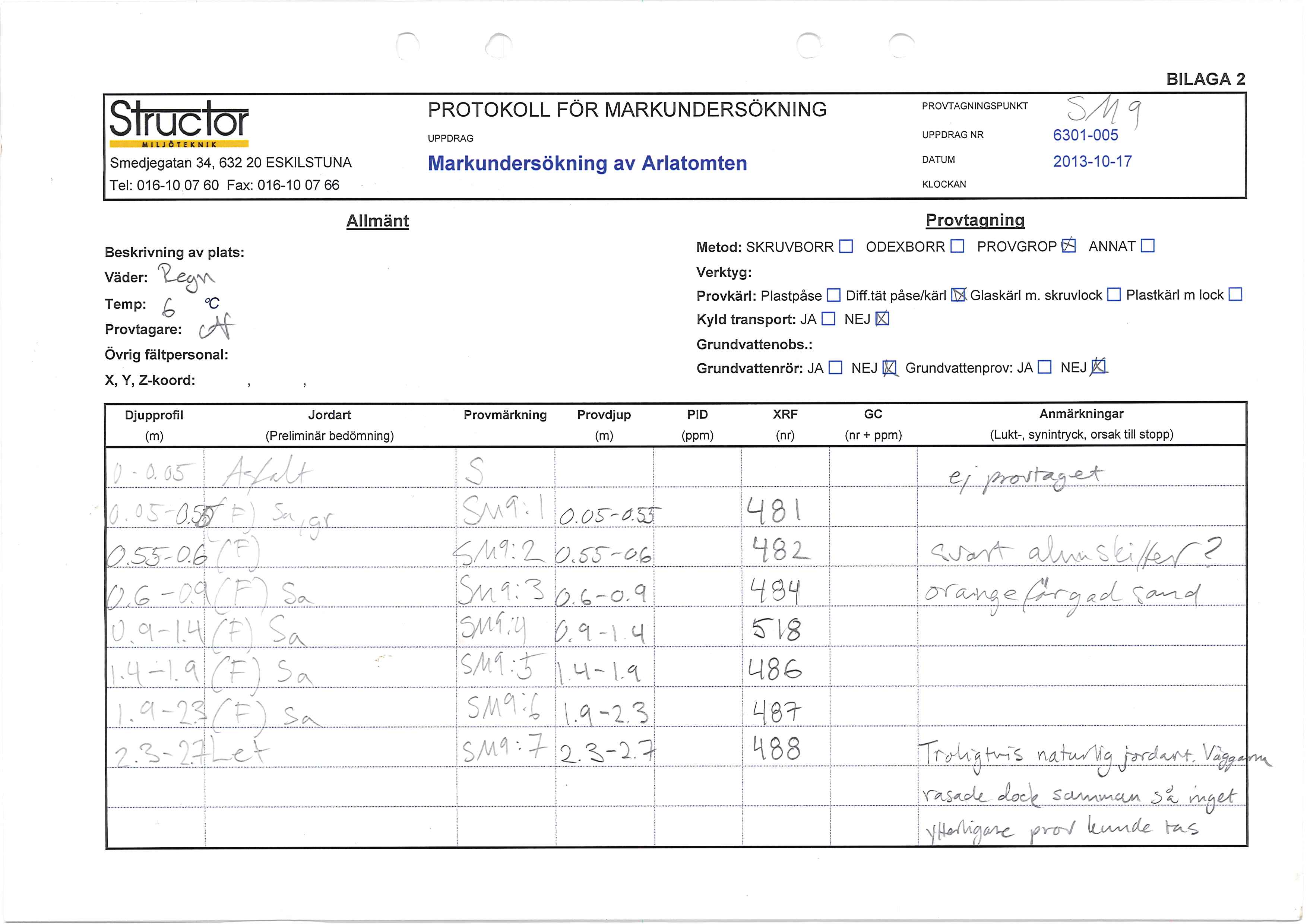

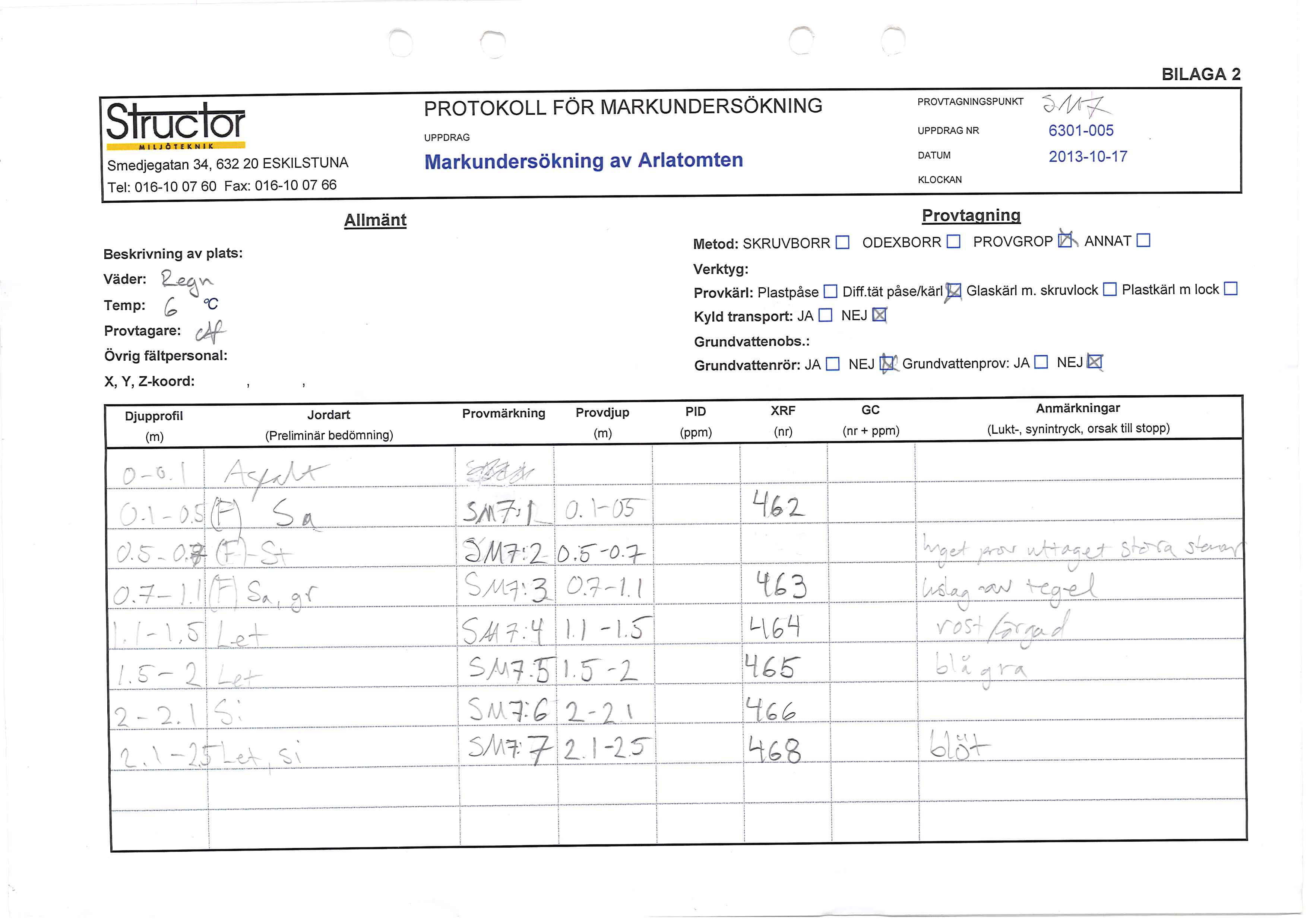

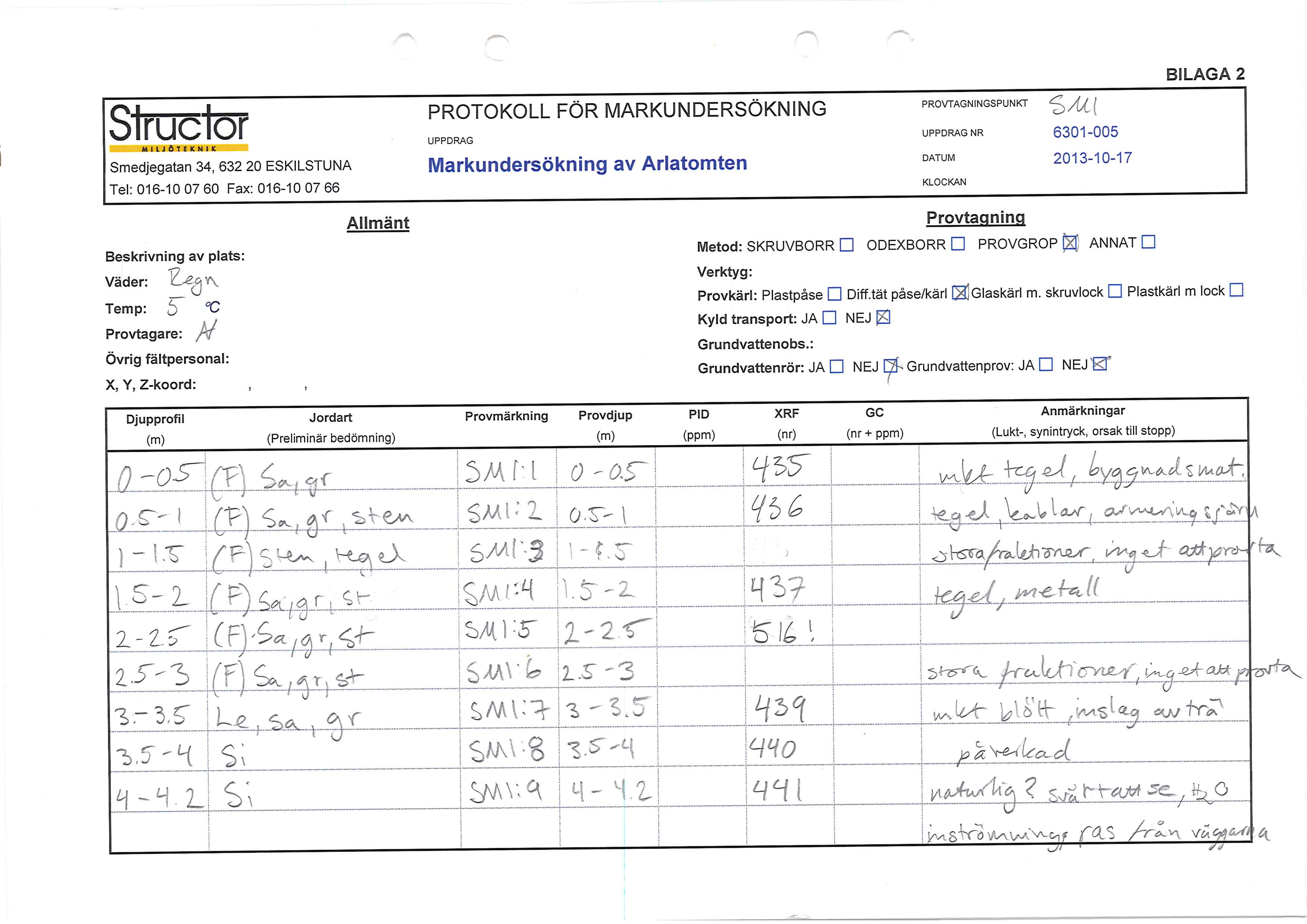

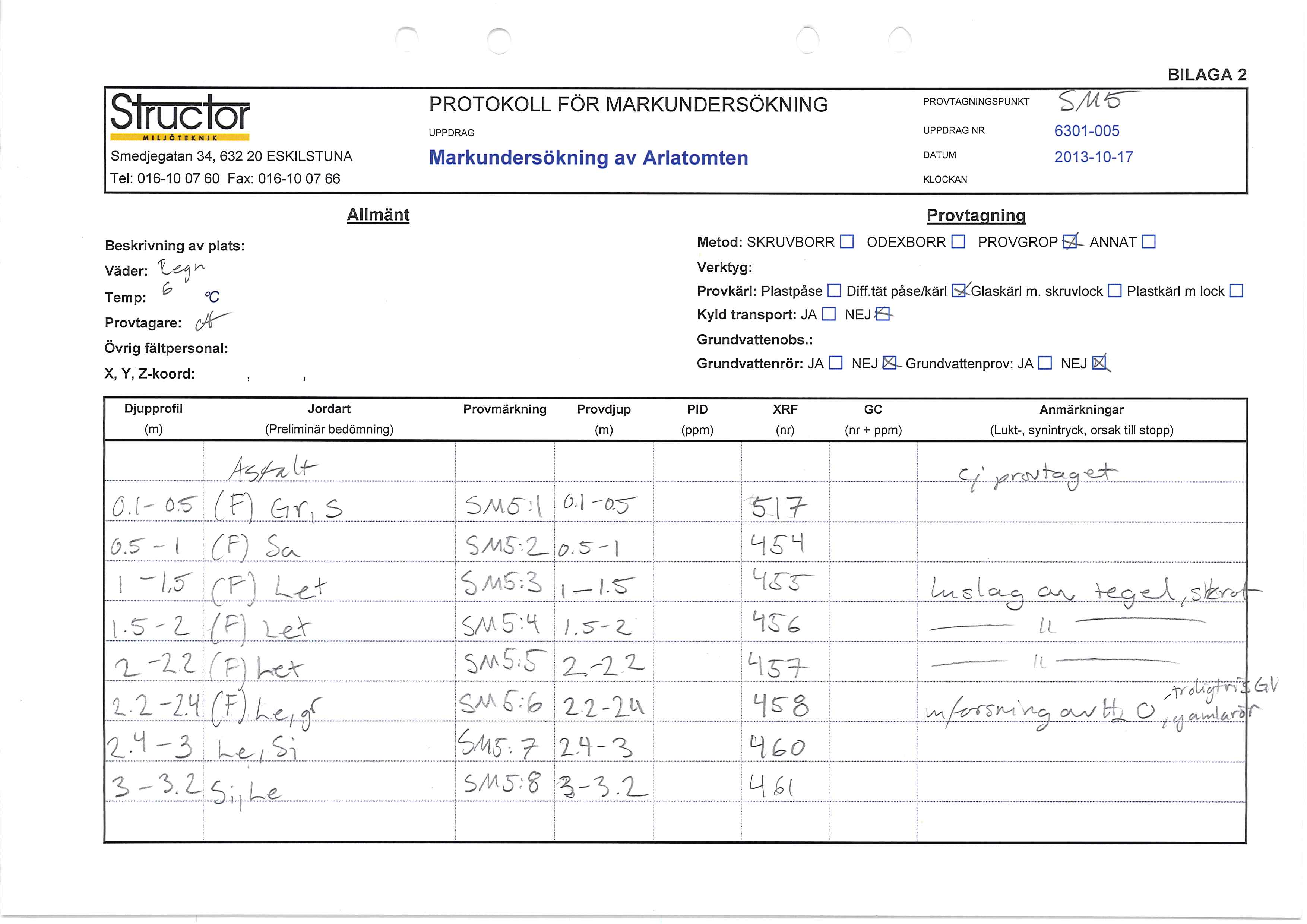

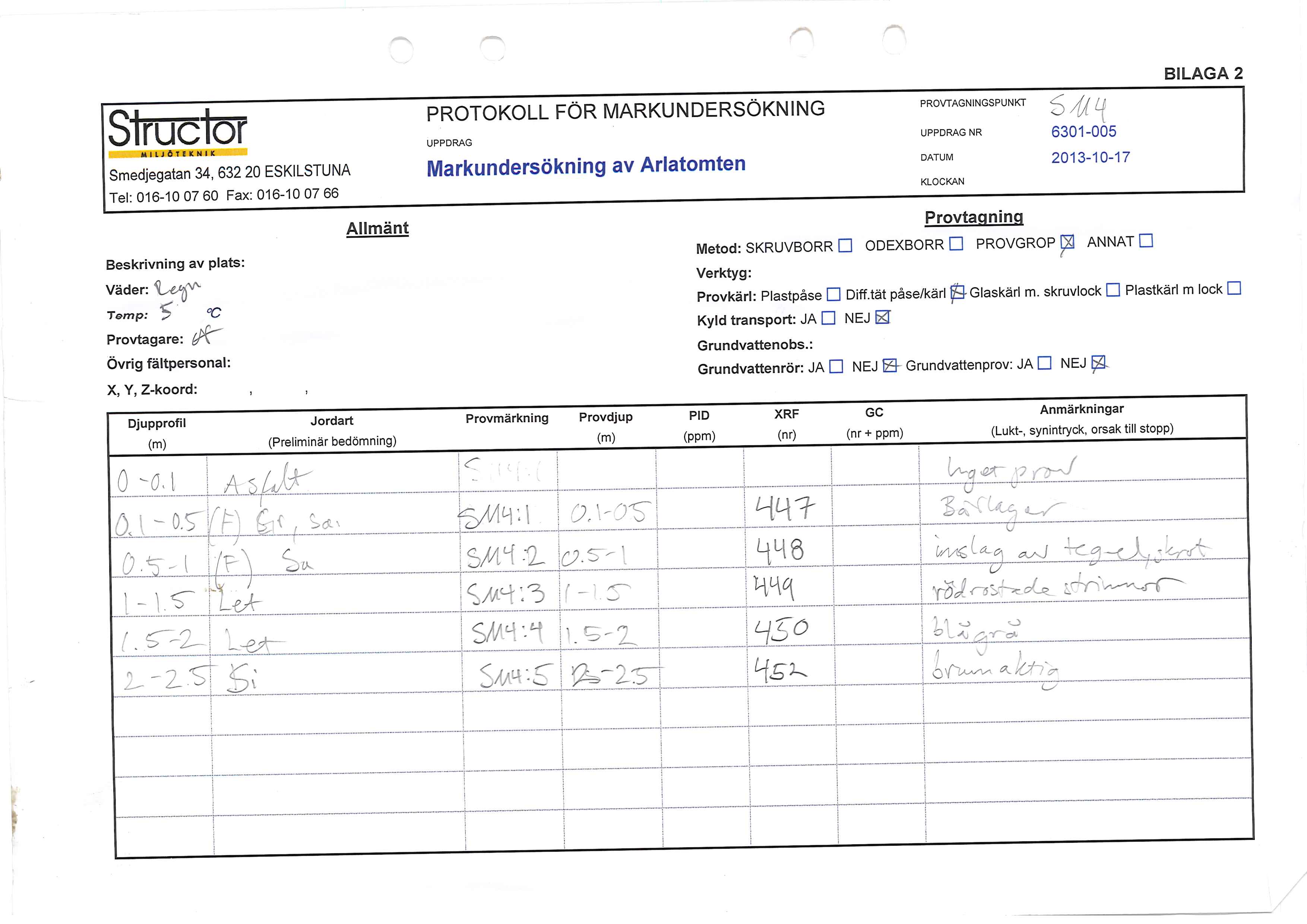

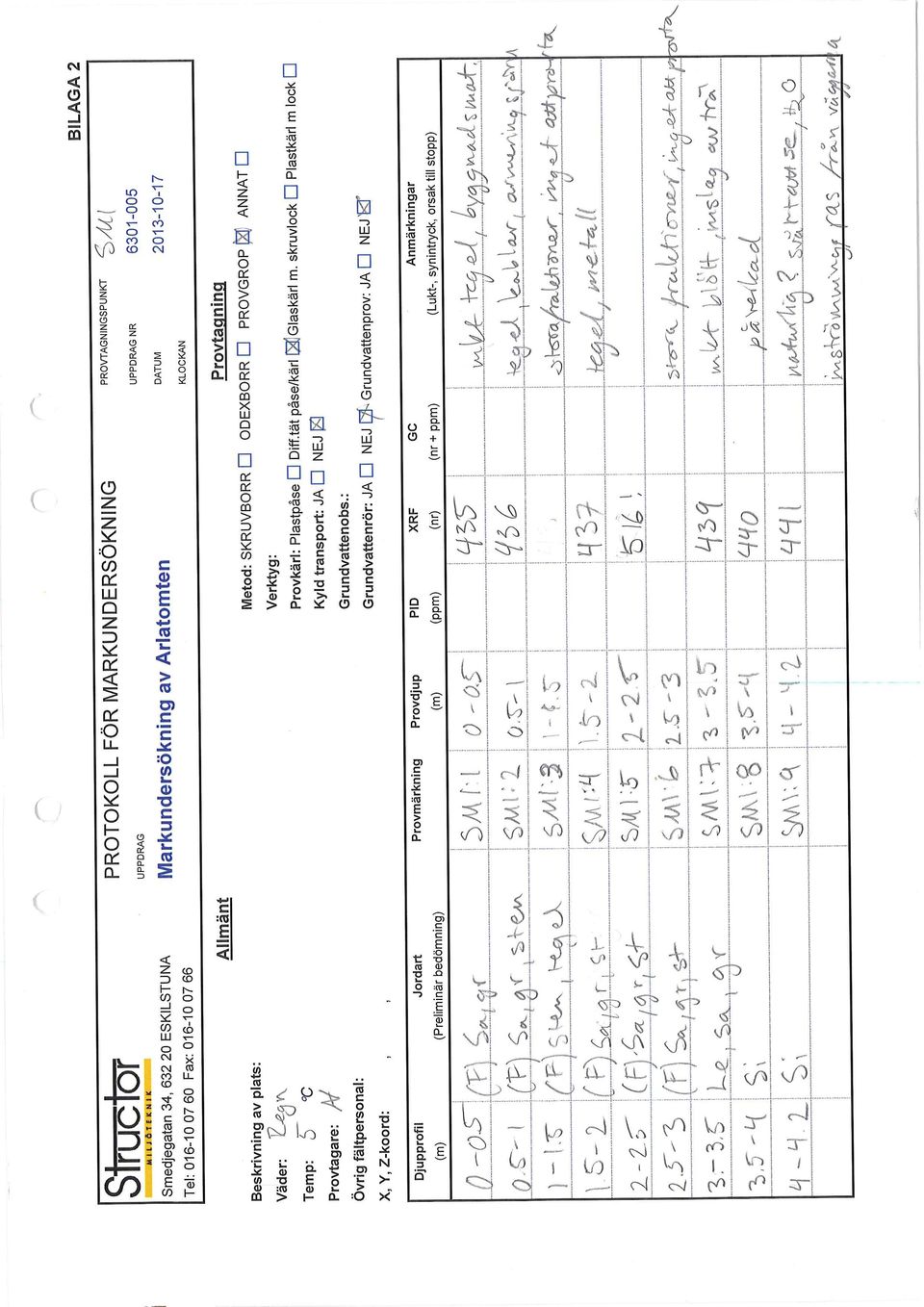

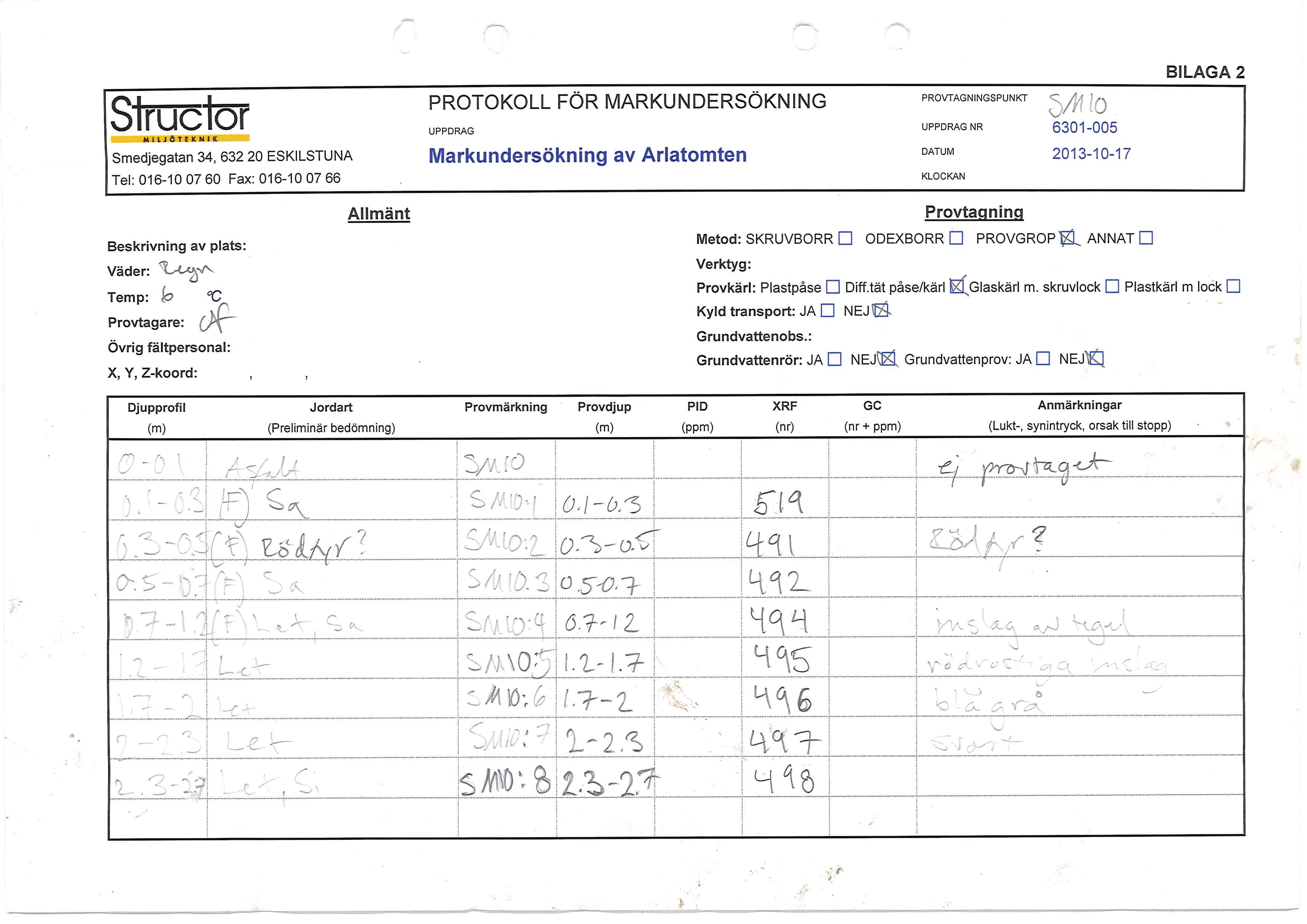

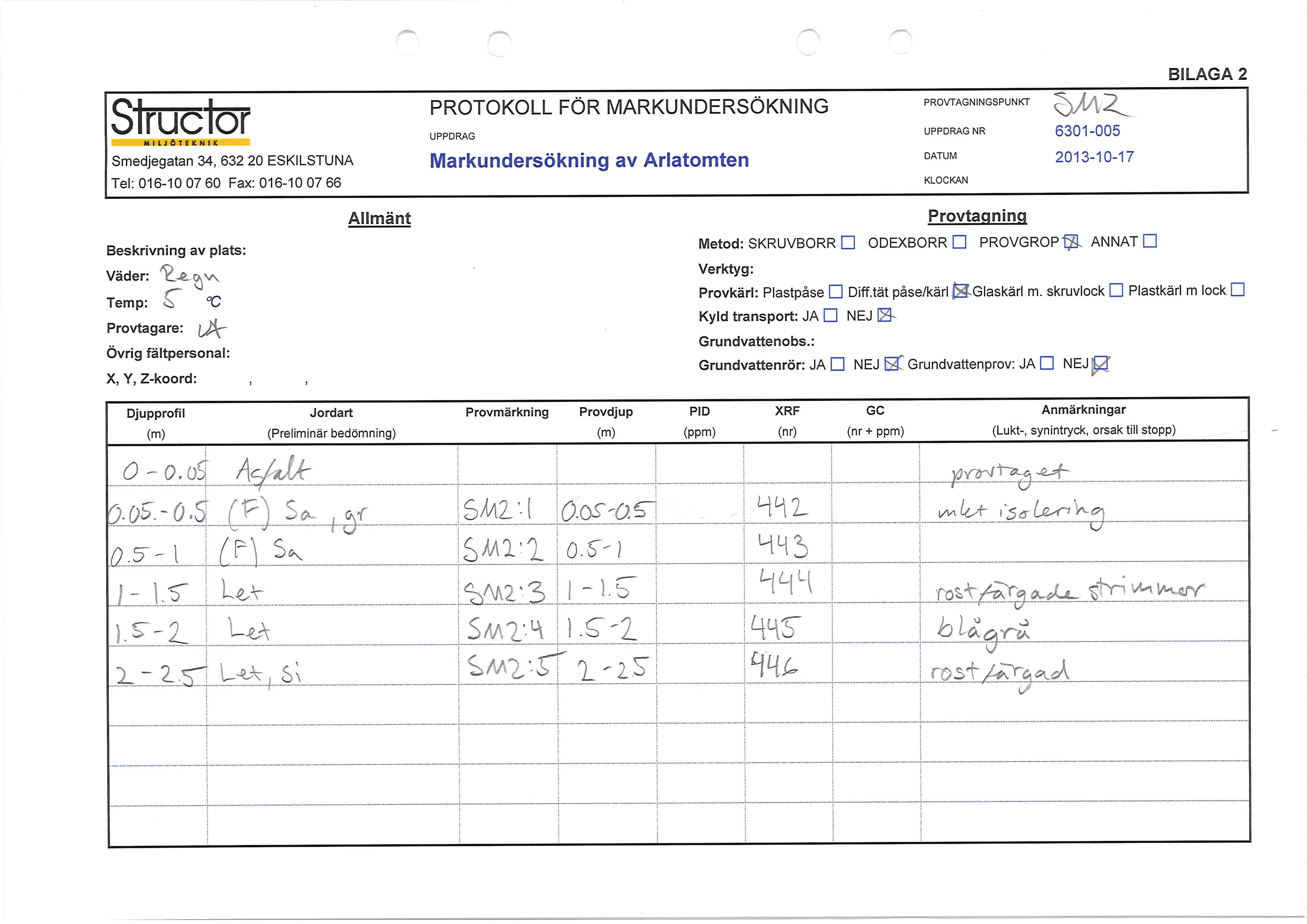

19 Bilaga 2 Bil 2 Fältprotokoll Husherren Fastigheter AB Uppdragsnummer: STRUCTOR MILJÖTEKNIK AB
