1 Nyheter i GibbsCAM 13 GibbsCAM 13 omfattar ett stort antal nya funktioner & förbättringar som förenklar och accelererar hela programmeringsprocessen. Förbättringar i användargränssnittet förenklar visualisering av stora och komplexa program och erbjuder utökade möjligheter till individuell anpassning. Nya funktioner för driftning/hyvling eliminerar behovet av manuell programmering, nya svarvmetoder ger unika möjligheter, förbättringar inom 2D och fleraxlig fräsning ger enklare programmering och effektivare bearbetning. ALLMÄNT / INTERFACE / WORKFLOW 1. Gruppera Operationer: Användare kan nu se/hantera operationsikonerna i ett kompakt eller utökat format. De kan grupperas automatiskt baserat på process eller manuellt. Ger bättre överskådlighet och smidigare/snabbare hantering. 2. Utökat statusfält: Information om ArbetsGrupp samt Aktivt Koordinatsystem och måttenhet etc finns nu lätt tillgängligt i statusfältet i skärmens nedre högra hörn. Även analyspaletten för visa position kan nu dockas nere i statusfältet för smidigare åtkomst. 3. Ny inbyggd G-kods Editor: Den nya G-kods editorn gör att du smidigare kan visualisera/hantera din programkod innan du skickar den till maskinen. Anpassa textfärg och storlek, identifiera verktygsväxlingar, snabbtransporter, arbeta med flera programkanaler, synkningar och subrutiner.

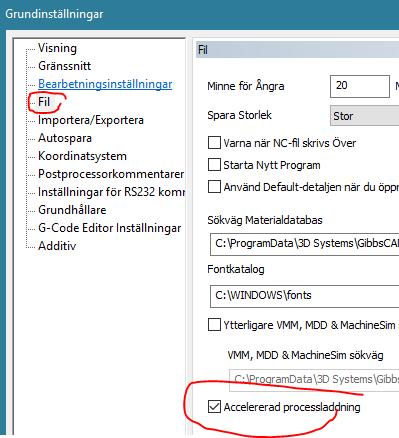

2 4. Profilexperten: Att via profilexperten få fram solidmodellens största spunna diametrar (svarvprofil) kan nu utföras i valfritt koordinatsystem, inte bara i det primära koordinatsystemet. Användbart exvis för att snabbt skapa roterade modeller eller råämnen. 5. Öppna/Importera fil: all files har adderats så att användaren inte behöva välja specifikt filformat. GibbsCAM känner igen filformatet och om det är giltigt öppnas filen, oavsett om filen är en parasolidfil, iges, vnc eller annat känt format. 6. Bulkredigering av Arbetsgrupper & Koordinatsystem: Nu kan man med ett kommando slåihop/radera flera arbetsgrupper och koordinatsystem. Funktioner har adderats i högerklicksmenyn både i listan för Arbetsgrupper och Koordinatsystem. 7. Accelererad Processladdning: under inställningar finns nu en ny funktion som dedikerar mer minne när sparade processer skall laddas/hämtas. Med denna funktionen sker laddning av processer väsentligt snabbare. 8. Beräkna körtid / operationshanteraren: Verktygsbanans körtid samt sträcka kan nu fås fram enkelt via operationshanteraren som nås genom att högerklicka på en operation. För att beräkna tid, bara klicka på ikonen längst upp till höger.

3 VERKTYG & VERKTYGSHÅLLARE 1. ATC verktygshållare har adderats. För maskiner med ATC (svarvar med Baxel exvis) har ett antal nya verktygshållare adderats både för Capto samt HSK mfl infästningar. 2. Nya centrer/dubbhålsborrar: Nya verktygsformer har adderats, borrar kan nu definieras med Form A, B och R. 3. Nya Barrelfräsar : Stöd för två nya typer av så kallade Barrel fräsar har adderats för femaxliga modulen, konisk och tangentiell Barrel fräs. Tangentiell Barrel fräs Konisk Barrel Fräs Exempel på användning, konisk fräs 4. Sandvik Coroplus: Med GibbsCAM 13 lanseras koppling mot Sandviks digitala verktygsbibliotek, CoroPlus. I Coroplus kan användaren bygga verktyg & sammanställningar för att sedan läsa in dessa direkt in i GibbsCAM s verktygslista. Coroplus Plugin ingår som standard i GibbsCAM 13. Coroplus appen laddas ner från Sandviks hemsida.

4 VERKTYGSBANOR - SVARVNING / FRÄSNING 1. Spånbrytning vid grovsvarv: Funktion för spånbrytning har adderats för svarv. Användaren kan välja att bryta spån genom att bestämma spånlängd och huruvida spånbrytning skall ske med fördröjning eller pull-off eller både och. 2. Hyvling/Driftning: Ett flertal nya funktioner och verktygstyper har adderats vilket gör att GibbsCAM nu kan programmera operationer med linjära och roterande dritningsverktyg. Med Linjära verktyg utförs ofta hyvling av kilspår medan roterande verktyg kan utföra exvis driftning av invändig sexkant och liknande. Ovan: Nya verktyg och processer för hyvling / driftning Nedan: Linjärt hyvlingsverktyg & hållare definierat som 3D modell

5 3. Planfräsning 2D: Planfräsningscykeln har nu inbyggd kollisionskontroll mot fixturer. Därtill kan ingångsrörelsen definieras som en för verktyget skonsam roll-in rörelse och skarpa hörn och vändningar avrundas automatiskt. Även funktion som tillåter att ett antal skär körs ovanför ämnet kan nu definieras för de situationer där råämnet varierar (exvis gjutna detaljer). Planfräsning med Roll-In, mjuka vändningar samt kollisionkontroll mot fixturer 4. Automatisk stångfasning (swiss); För längdsvarvar adderas ny automatisk gradningsfunktion som fasar av stångmaterialet i samband med svarvoperationen, så att eventuella grader efter svarvning (på ytterdiametern av stång) inte vållar problem vid tillbakadragning av stångmaterialet in i stödhylsan. 5. Elliptisk svarvning / Excentrisk svarvning / Interpolations-svarvning: Tre helt nya svarvmetoder har adderats. Elliptisk svarvning innebär att fri modellform kan svarvas genom att simultant förflytta svarvens XYZ och C axel. Excentrisk svarvning tillåter svarvning av cylindriska axlar ur centrum. Interpolations svarvning innebär att själva svarvstålet roteras vid svarvning, används ofta i fräsar där spindelorientering kan styras ihop med maskinens övriga axlar. Bild 1. Excentrisk svarvning Bild 2. Elliptisk svarvning Bild 3. Interpolations svarvning

6 6. Avancerad in/utgångsrörelse: För de riktigt trickiga situationerna där in-/utgångsrörelser kan vålla kollision mot råämne/detalj, kan nu egna rörelser innan och efter operation definieras fritt med hjälp av geometri. Avancerad in-/utgångsrörelse definierad med geometri, vid invändig svarvning VERKTYGSBANOR FEMAXLIGA MODULEN En omfattande mängd nya funktioner adderas till femaxliga modulen. Nedan beskrivs några av nyheterna. För mer komplett beskrivning av alla nyheter se What s New in GibbsCAM 13 manualen. 1. 3D fräsradiekompensering: Ny funktionalitet tillåter att fräsdiametern kan kompenseras i operationer skapade med femaxliga modulen. Verktygsbanan kommer då innehålla normalvektorerna från den yta som bearbetas för att bestämma riktning för kompensering, så kallad Explicit 3D Cutter Radius Compensation. Vanligt användningsområde är exvis vid så kallade SwarfCut operationer (flankfräsning). 2. Swarf/Flankbearbetning: Flankfräsnings strategin stöder nu även utkodning med 4-axliga rörelser. 3. Bearbetning med underskär: Konstant Z strategin (MESH) och bearbetning på Trådmodell stöder nu negativ bearbetning med underskär (undercuts). Triiangle Mesh, konstant Z strategin 3axlig fräsning med underskär

7 4. Automatisk gradning: Ny funktion som automatiskt söker upp skarpa kanter på detaljmodellen och sedan gradar dessa. Kan som vanligt i femaxliga modulen köras ut som kod för 3, 4- eller 5axliga maskiner. Automatisk kollisionskontroll och smarta/mjuka länkrörelser. Man kan välja bort kanter som ej skall gradas, och även använda maxdjup för att undvika vissa områden av detaljen. Automatisk gradning av skarpa kanter, 3axlig/4axligt eller 5axligt 5. Geodesisk bearbetning: Ett antal nya strategier som möjliggör snabb och smidig tre-, fyra- och femaxlig programmering över multipla ytor med konstant stegning. Verktygsbanan agerar som en fickfräsning som adapterar sig efter de valda ytornas form. MODIFIERING/UPPGRADERING AV POSTPROCESSOR Som vanligt krävs ingen postprocessor för att nyttja användargränssnittet i GibbsCAM och generera alla typer av nya verktygsbanor. Vissa av de nya funktionerna i version 13 kräver dock uppgradering av postprocessor för att skapa korrekt programkod, dessa beskrivs nedan. Grovsvarvning / nya spånbrytningsfunktionen Längdsvarv / AutoStångFasning 5-axliga modulen / 3D CRC (radiekomp) Hyvling / Driftning Avancerad In-/Utgångsrörelse Avancerad Svarvning / Interpolations-, Excentrisk- och Elliptisk svarv Kontakta support@fructus.se vid önskemål av postuppgradering / offert.
