Höga ljudnivåer på små klubbar problem-åtgärder-ljuddesign. Alf Berntson och Johan de Sousa Mestre. Syfte

Transkript

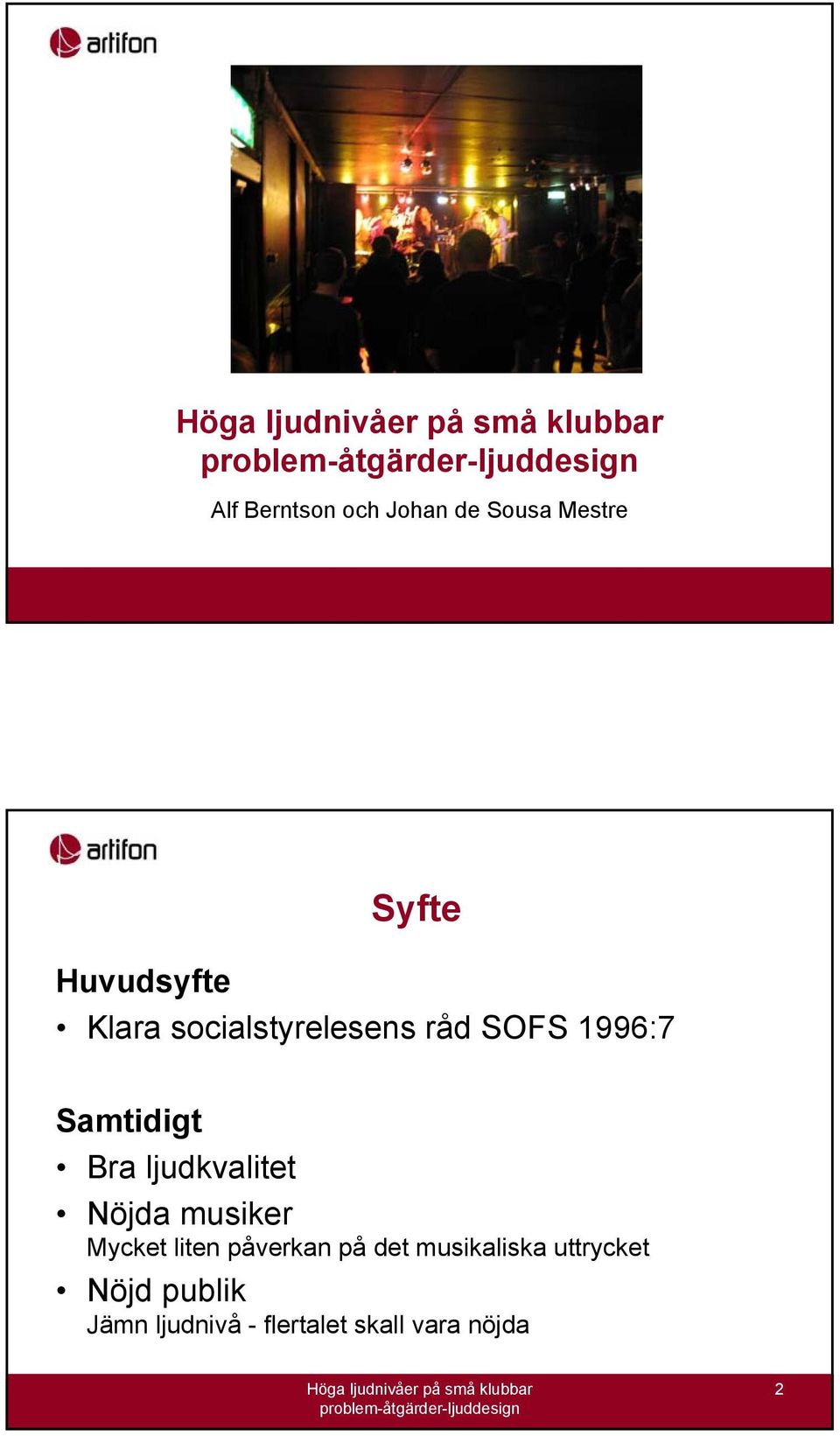

1 Alf Berntson och Johan de Sousa Mestre Syfte Huvudsyfte Klara socialstyrelesens råd SOFS 1996:7 Samtidigt Bra ljudkvalitet Nöjda musiker Mycket liten påverkan på det musikaliska uttrycket Nöjd publik Jämn ljudnivå - flertalet skall vara nöjda 2

2 Vad påverkar ljudnivån? Musikstil PA-högtalare Bandets egna instrumenthögtalare Monitorer Limiters, kompressorer Akustisk utstrålning från instrument Rumsakustik - rumsform, skärmar, diffusorer, absorbenter etc Publikvrål 3 Vanliga problem För liten scen Låg takhöjd Scenväggar och scentak reflekterande Publik för nära scenen Publik kan stå helt intill högtalare ojämn nivå Bara akustiska trummor för starka från början Gitarrförstärkare etc riktas rakt ut mot publiken Monitorer alltför nära publiken längst fram Ljudtekniker som saknar kunskap om problemet Oroliga musiker 4

3 Generella åtgärder Utbildning av ljudtekniker och musiker Mätningar Placering och val av högtalare för jämn ljudnivå Placering och val av absorbenter för jämn ljudnivå Scenen skall vara absorberande och tillräckligt stor Eventuellt skyddsavstånd till scen och högtalare Trumskärmar Optimera monitorplacering och direktivitet Rikta inte gitarrförstärkare etc ut mot publiken Hög takhöjd Limiters och kompressorer (helst inte för live-musik) 5 Scenen, före åtgärder 6

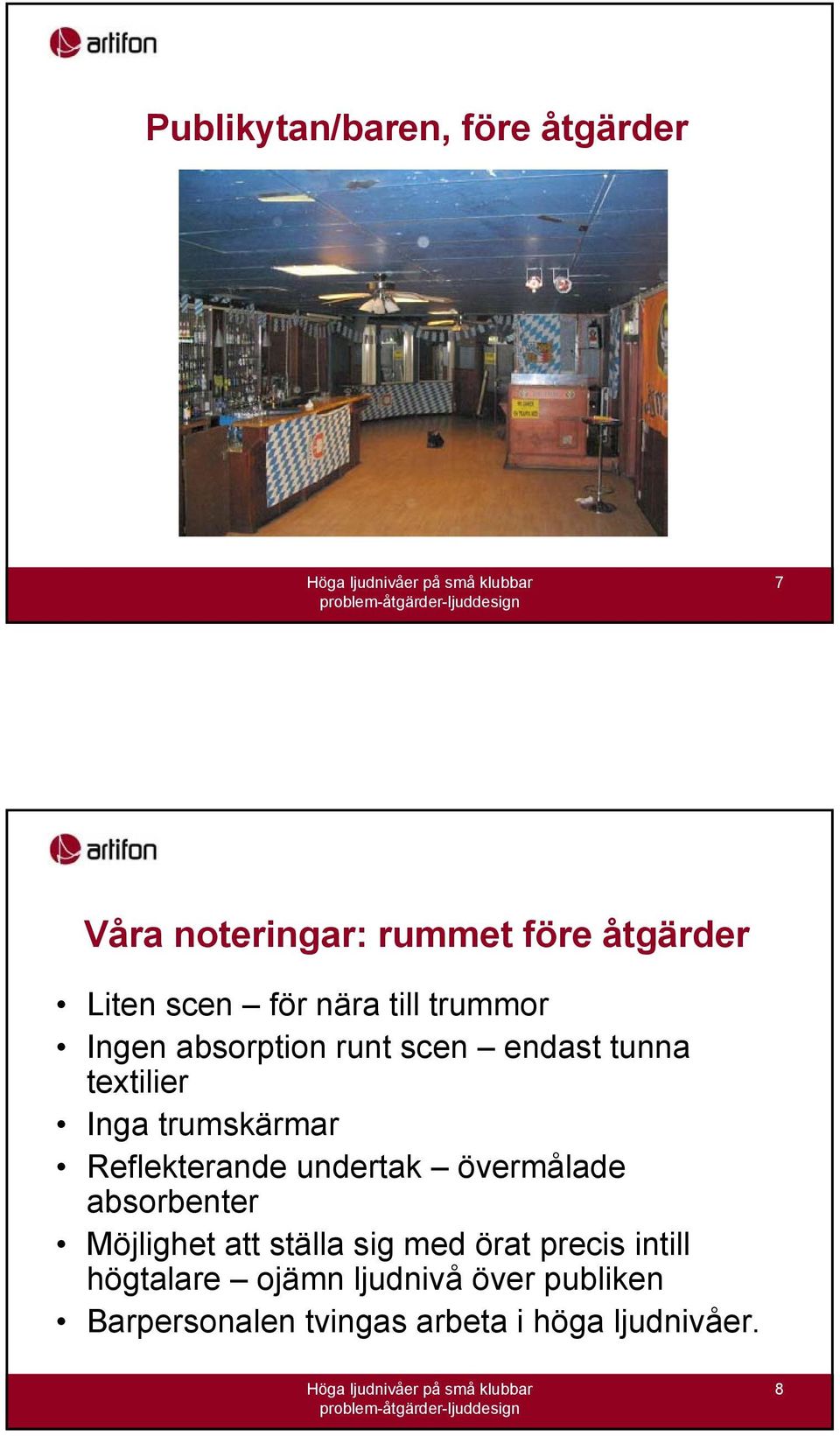

4 Publikytan/baren, före åtgärder 7 Våra noteringar: rummet före åtgärder Liten scen för nära till trummor Ingen absorption runt scen endast tunna textilier Inga trumskärmar Reflekterande undertak övermålade absorbenter Möjlighet att ställa sig med örat precis intill högtalare ojämn ljudnivå över publiken Barpersonalen tvingas arbeta i höga ljudnivåer. 8

5 Planritning över åtgärder 9 Rums- och elektroakustiska åtgärder vid beräkningar i CATT Större scen Baren flyttad Olika absorbenter i taket - för att få jämn ljudnivå Dubbla högtalarpar för publiken - med tidsfördröjning för Haas-effekt för att få jämn ljudnivå och bibehållen lokaliseringen av ljudet kommande från scenen Effektiva scenväggsabsorbenter - för att sänka ljudnivån på och ut från scen Sub-basar placerade på golvet - påverkar ej den totala ljudnivån för publiken nämnvärt Små högtalare med tillräckligt högt ljudtryck - som kan hängas så nära taket som möjligt 10

6 Resultat, CATT beräkning Beräknade ljudnivåer i CATT Acoustics dba m 1 m 2 m 3 m 4 m 5 m 6 m 7 m 8 m 9 m 10 m 11 m 12 m bas vocal gitarr keyb drums mixerdesk pos bara monitorer PA och monitorer bara PA 11 Beräkningsresultat förutsättningar Avvikelser mellan beräkning och verklighet: Ännu större scen Något annorlunda högtalardirektivitet; spridningsdata för det främre högtalarparet 90*90 grader i beräkningarna, 90*50 grader i verkligheten (efter lyssningsprov) En mindre yta väggabsorbent på ena väggen framför scen har tillkommit i verkligheten för att undvika interferens, dvs höja ljudkvaliteten Monitorer på scen sitter i taket i beräkningarna, i verkligheten står de kvar på scengolvet Beräkning gjord endast med 60 personer 12

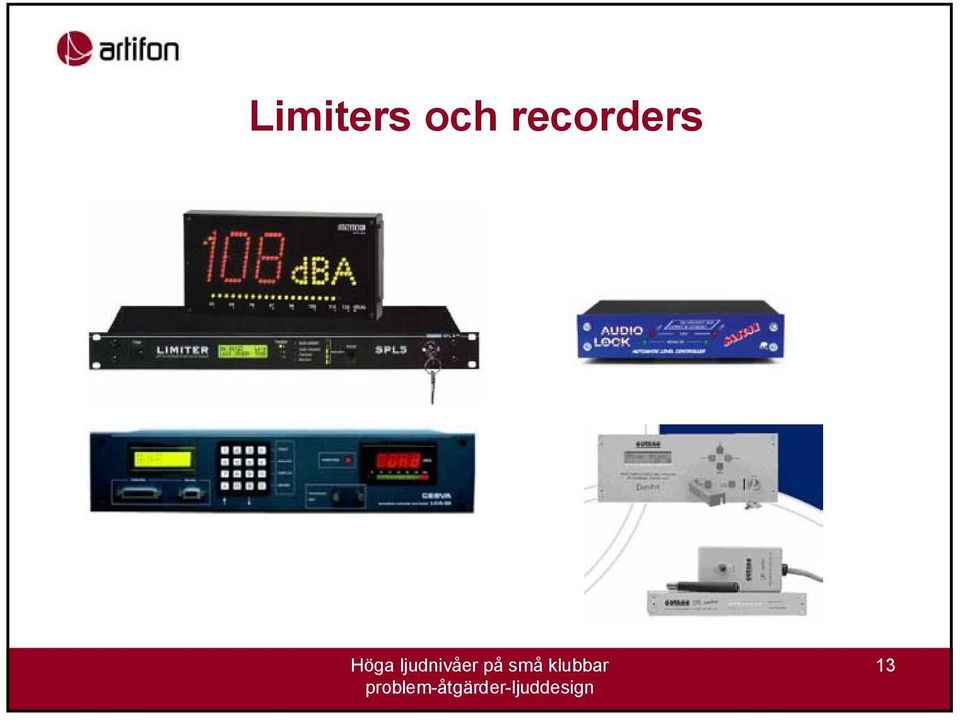

7 Limiters och recorders 13
