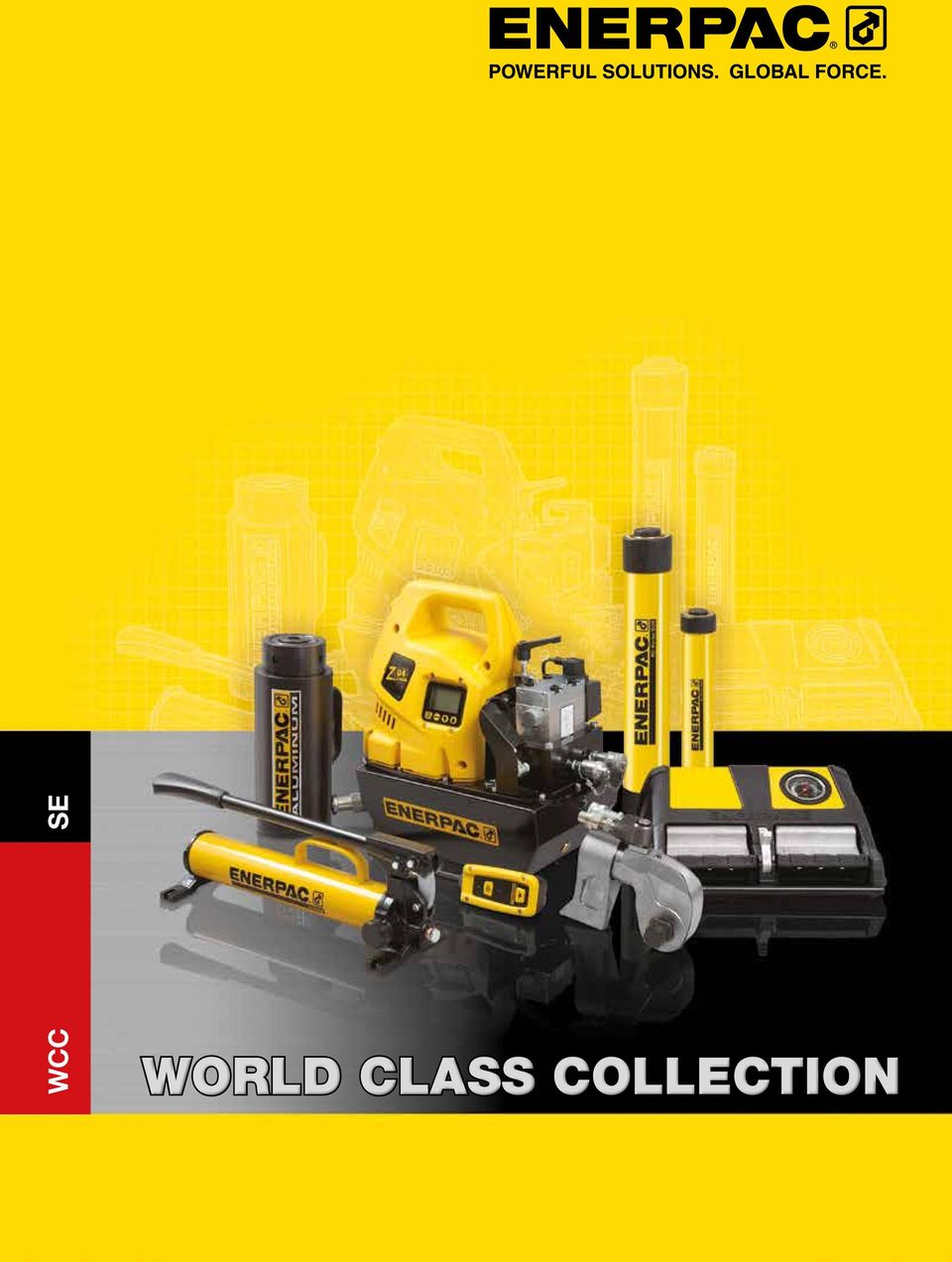

1 WCC SE WORLD CLASS COLLECTION

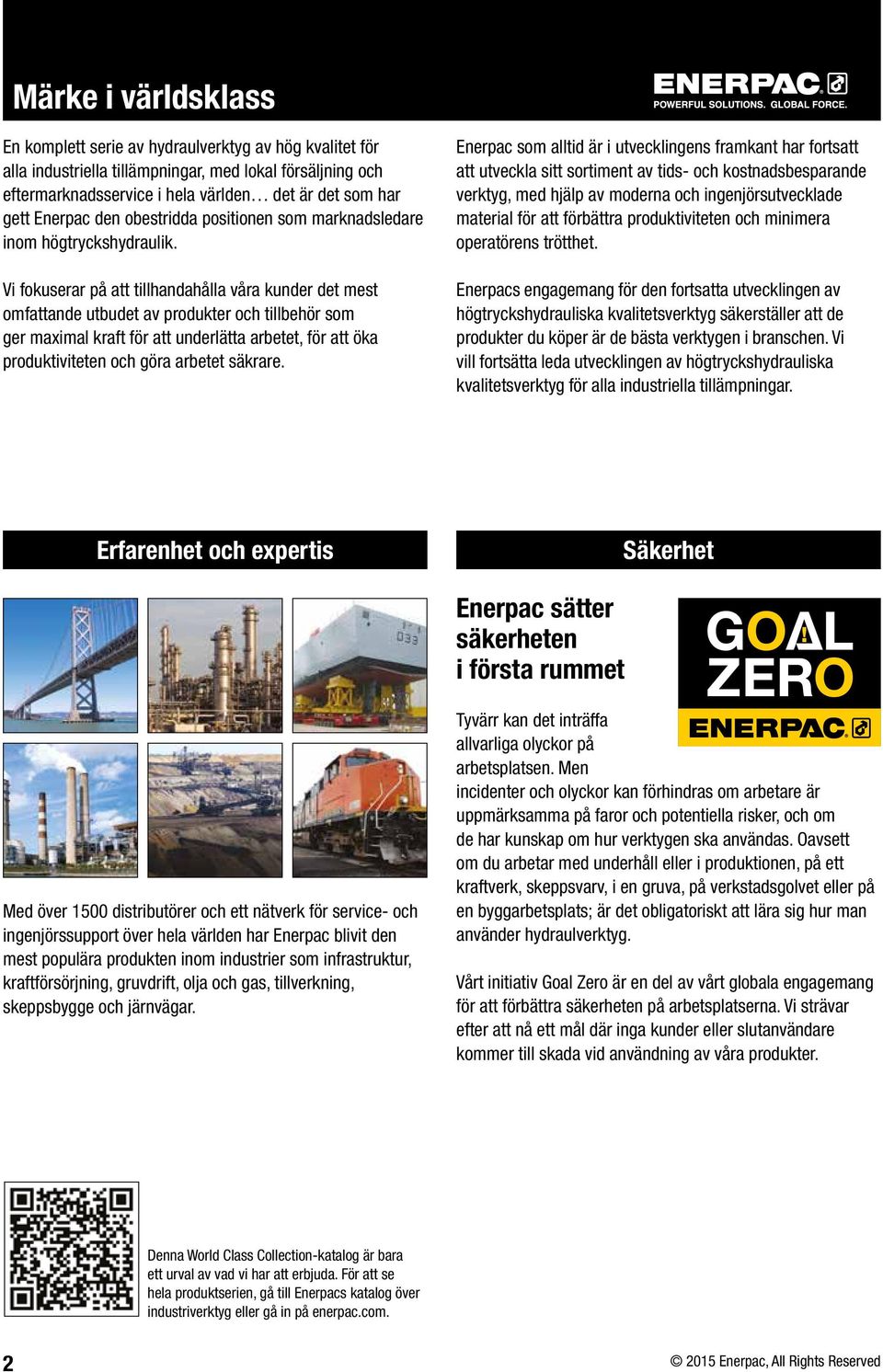

2 Märke i världsklass En komplett serie av hydraulverktyg av hög kvalitet för alla industriella tillämpningar, med lokal försäljning och eftermarknadsservice i hela världen det är det som har gett Enerpac den obestridda positionen som marknadsledare inom högtryckshydraulik. Vi fokuserar på att tillhandahålla våra kunder det mest omfattande utbudet av produkter och tillbehör som ger maximal kraft för att underlätta arbetet, för att öka produktiviteten och göra arbetet säkrare. Enerpac som alltid är i utvecklingens framkant har fortsatt att utveckla sitt sortiment av tids- och kostnadsbesparande verktyg, med hjälp av moderna och ingenjörsutvecklade material för att förbättra produktiviteten och minimera operatörens trötthet. Enerpacs engagemang för den fortsatta utvecklingen av högtryckshydrauliska kvalitetsverktyg säkerställer att de produkter du köper är de bästa verktygen i branschen. Vi vill fortsätta leda utvecklingen av högtryckshydrauliska kvalitetsverktyg för alla industriella tillämpningar. Erfarenhet och expertis Säkerhet Enerpac sätter säkerheten i första rummet Med över 10 distributörer och ett nätverk för service- och ingenjörssupport över hela världen har Enerpac blivit den mest populära produkten inom industrier som infrastruktur, kraftförsörjning, gruvdrift, olja och gas, tillverkning, skeppsbygge och järnvägar. Tyvärr kan det inträffa allvarliga olyckor på arbetsplatsen. Men incidenter och olyckor kan förhindras om arbetare är uppmärksamma på faror och potentiella risker, och om de har kunskap om hur verktygen ska användas. Oavsett om du arbetar med underhåll eller i produktionen, på ett kraftverk, skeppsvarv, i en gruva, på verkstadsgolvet eller på en byggarbetsplats; är det obligatoriskt att lära sig hur man använder hydraulverktyg. Vårt initiativ Goal Zero är en del av vårt globala engagemang för att förbättra säkerheten på arbetsplatserna. Vi strävar efter att nå ett mål där inga kunder eller slutanvändare kommer till skada vid användning av våra produkter. Denna World Class Collection-katalog är bara ett urval av vad vi har att erbjuda. För att se hela produktserien, gå till Enerpacs katalog över industriverktyg eller gå in på enerpac.com Enerpac, All Rights Reserved

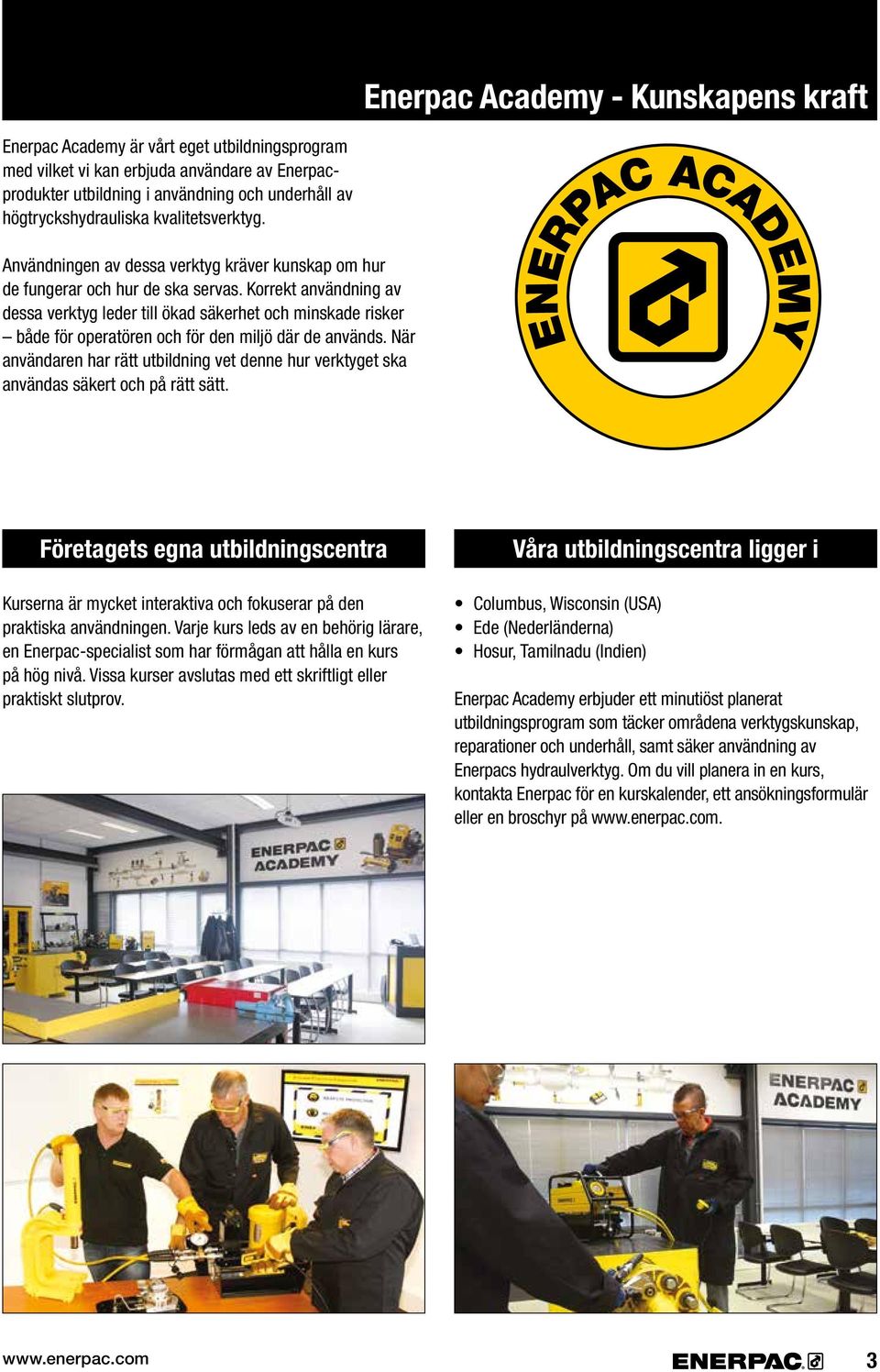

3 Enerpac Academy - Kunskapens kraft Enerpac Academy är vårt eget utbildningsprogram med vilket vi kan erbjuda användare av Enerpacprodukter utbildning i användning och underhåll av högtryckshydrauliska kvalitetsverktyg. Användningen av dessa verktyg kräver kunskap om hur de fungerar och hur de ska servas. Korrekt användning av dessa verktyg leder till ökad säkerhet och minskade risker både för operatören och för den miljö där de används. När användaren har rätt utbildning vet denne hur verktyget ska användas säkert och på rätt sätt. Företagets egna utbildningscentra Kurserna är mycket interaktiva och fokuserar på den praktiska användningen. Varje kurs leds av en behörig lärare, en Enerpac-specialist som har förmågan att hålla en kurs på hög nivå. Vissa kurser avslutas med ett skriftligt eller praktiskt slutprov. Våra utbildningscentra ligger i Columbus, Wisconsin (USA) Ede (Nederländerna) Hosur, Tamilnadu (Indien) Enerpac Academy erbjuder ett minutiöst planerat utbildningsprogram som täcker områdena verktygskunskap, reparationer och underhåll, samt säker användning av Enerpacs hydraulverktyg. Om du vill planera in en kurs, kontakta Enerpac för en kurskalender, ett ansökningsformulär eller en broschyr på 3

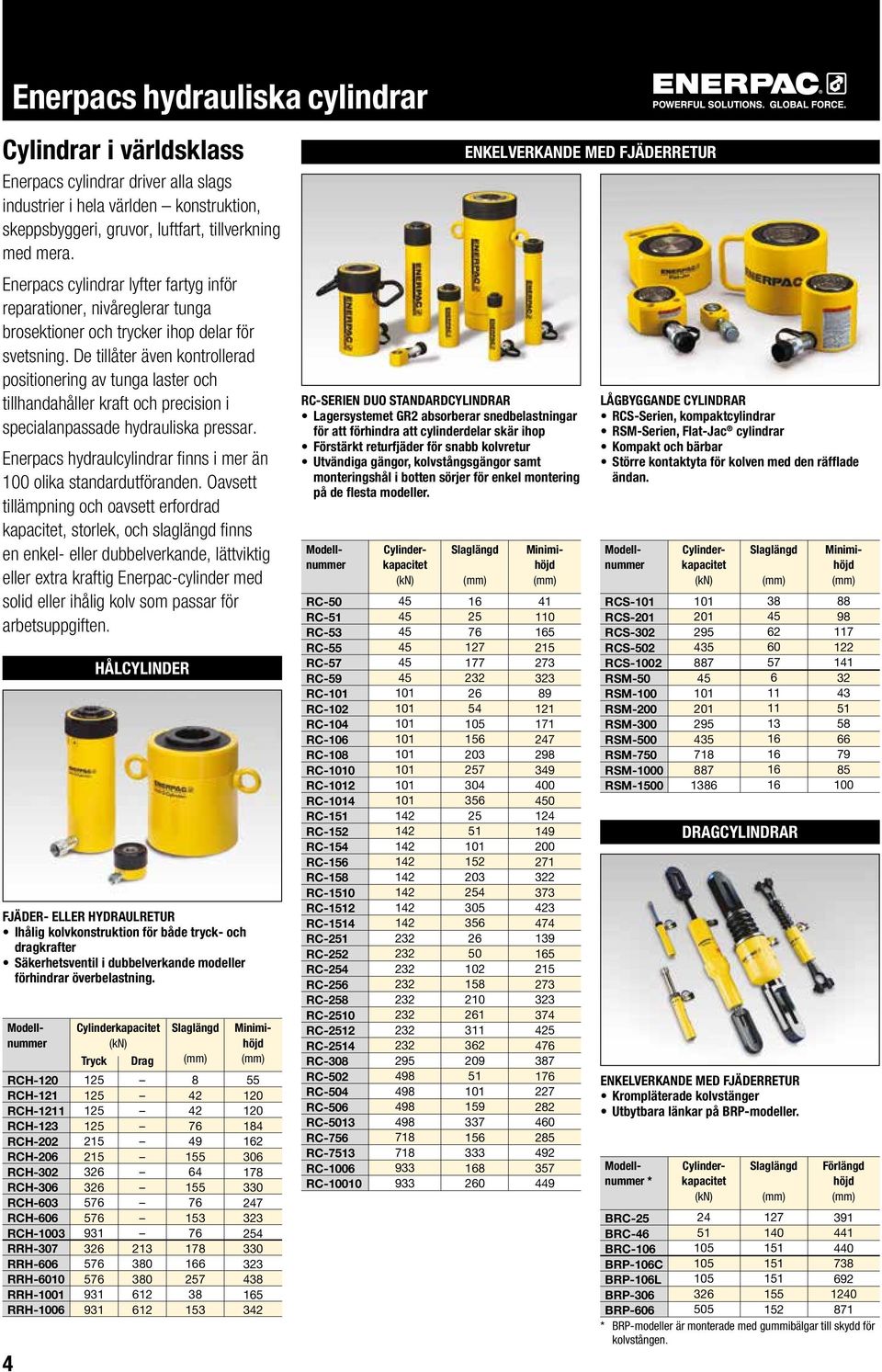

4 Cylindrar i världsklass Enerpacs cylindrar driver alla slags industrier i hela världen konstruktion, skeppsbyggeri, gruvor, luftfart, tillverkning med mera. Enerpacs cylindrar lyfter fartyg inför reparationer, nivåreglerar tunga brosektioner och trycker ihop delar för svetsning. De tillåter även kontrollerad positionering av tunga laster och tillhandahåller kraft och precision i specialanpassade hydrauliska pressar. Enerpacs hydraulcylindrar finns i mer än olika standardutföranden. Oavsett tillämpning och oavsett erfordrad kapacitet, storlek, och slaglängd finns en enkel- eller dubbelverkande, lättviktig eller extra kraftig Enerpac-cylinder med solid eller ihålig kolv som passar för arbetsuppgiften. 4 Enerpacs hydrauliska cylindrar HÅLCYLINDER FJÄDER- ELLER HYDRAULRETUR Ihålig kolvkonstruktion för både tryck- och dragkrafter Säkerhetsventil i dubbelverkande modeller förhindrar överbelastning. RCH-120 RCH-121 RCH-1211 RCH-123 RCH-202 RCH-206 RCH-302 RCH-306 RCH-603 RCH-606 RCH-3 RRH-307 RRH-606 RRH-6010 RRH-1 RRH-6 Tryck Drag RC-serien DUO STANDARDCYLINDRAR Lagersystemet GR2 absorberar snedbelastningar för att förhindra att cylinderdelar skär ihop Förstärkt returfjäder för snabb kolvretur Utvändiga gängor, kolvstångsgängor samt monteringshål i botten sörjer för enkel montering på de flesta modeller. RC- RC-51 RC-53 RC-55 RC-57 RC-59 RC- RC-102 RC-104 RC-106 RC-108 RC-0 RC-2 RC-4 RC-151 RC-152 RC-154 RC-156 RC-158 RC-1510 RC-1512 RC-1514 RC-251 RC-252 RC-254 RC-256 RC-258 RC-2510 RC-2512 RC-2514 RC-308 RC-2 RC-4 RC-6 RC-13 RC-756 RC-7513 RC-6 RC ENKELVERKANDE MED FJÄDERRETUR LÅGBYGGANDE CYLINDRAR RCS-Serien, kompaktcylindrar RSM-Serien, Flat-Jac cylindrar Kompakt och bärbar Större kontaktyta för kolven med den räfflade ändan. RCS- RCS-201 RCS-302 RCS-2 RCS-2 RSM- RSM- RSM-200 RSM- RSM-0 RSM-7 RSM-0 RSM ENKELVERKANDE MED FJÄDERRETUR Krompläterade kolvstänger Utbytbara länkar på BRP-modeller. BRC-25 BRC-46 BRC-106 BRP-106C BRP-106L BRP-306 DRAGCYLINDRAR Förlängd höjd BRP-606 BRP-modeller är monterade med gummibälgar till skydd för kolvstången.

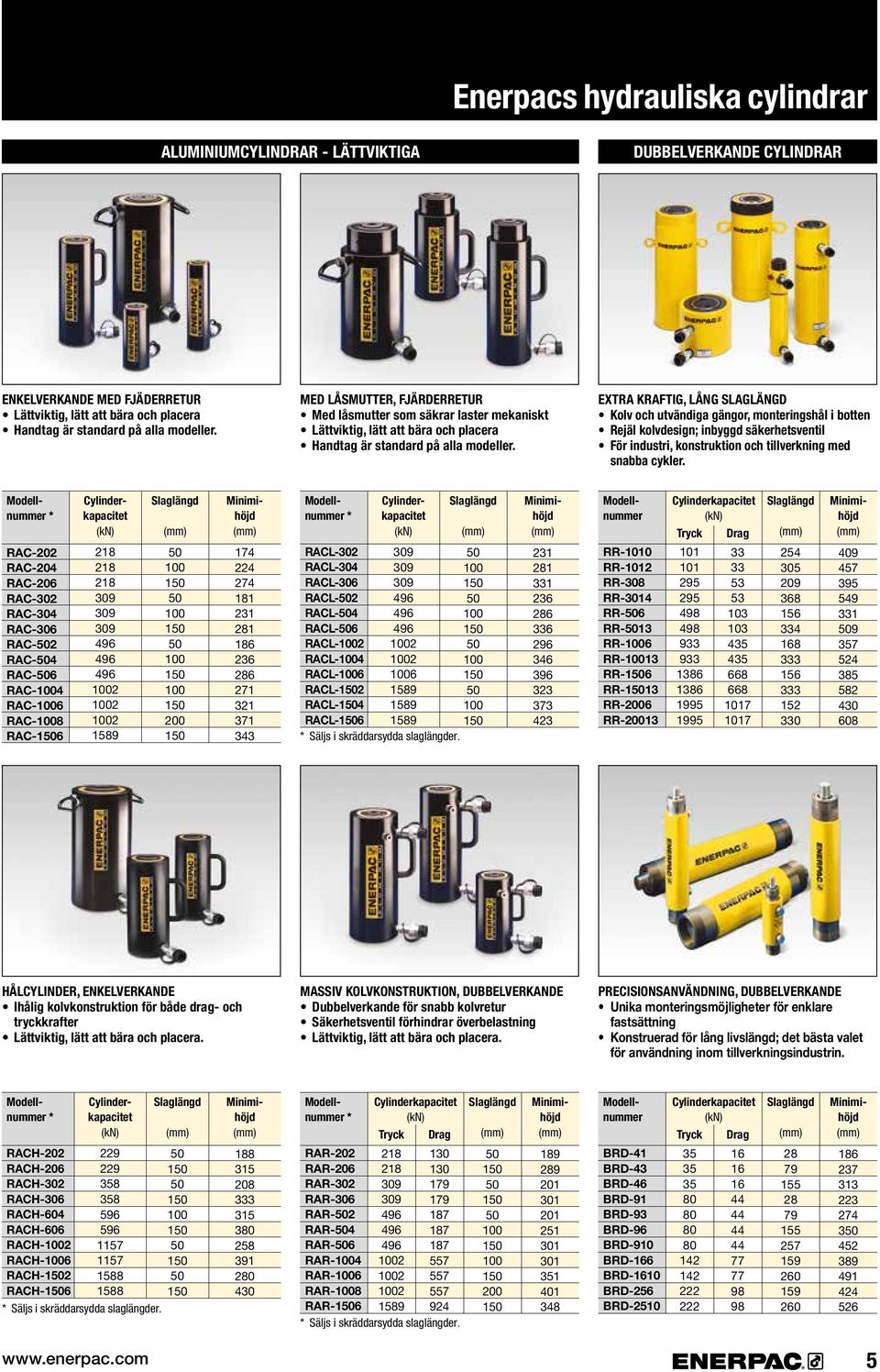

5 Enerpacs hydrauliska cylindrar ALUMINIUMCYLINDRAR - LÄTTVIKTIGA DUBBELVERKANDE CYLINDRAR ENKELVERKANDE MED FJÄDERRETUR Lättviktig, lätt att bära och placera Handtag är standard på alla modeller. MED LÅSMUTTER, FJÄRDERRETUR Med låsmutter som säkrar laster mekaniskt Lättviktig, lätt att bära och placera Handtag är standard på alla modeller. EXTRA KRAFTIG, LÅNG SLAGLÄNGD Kolv och utvändiga gängor, monteringshål i botten Rejäl kolvdesign; inbyggd säkerhetsventil För industri, konstruktion och tillverkning med snabba cykler. RAC-202 RAC-204 RAC-206 RAC-302 RAC-304 RAC-306 RAC-2 RAC-4 RAC-6 RAC-4 RAC-6 RAC-8 RAC RACL RACL RACL RACL RACL RACL RACL-2 2 RACL-4 2 RACL RACL RACL RACL Säljs i skräddarsydda slaglängder RR-0 RR-2 RR-308 RR-3014 RR-6 RR-13 RR-6 RR-13 RR-16 RR-113 RR-2006 RR Tryck Drag HÅLCYLINDER, ENKELVERKANDE Ihålig kolvkonstruktion för både drag- och tryckkrafter Lättviktig, lätt att bära och placera. MASSIV KOLVKONSTRUKTION, DUBBELVERKANDE Dubbelverkande för snabb kolvretur Säkerhetsventil förhindrar överbelastning Lättviktig, lätt att bära och placera. PRECISIONSANVÄNDNING, DUBBELVERKANDE Unika monteringsmöjligheter för enklare fastsättning Konstruerad för lång livslängd; det bästa valet för användning inom tillverkningsindustrin. RACH RACH RACH RACH RACH RACH RACH RACH RACH RACH Säljs i skräddarsydda slaglängder Tryck Drag RAR RAR RAR RAR RAR RAR RAR RAR RAR RAR RAR Säljs i skräddarsydda slaglängder BRD-41 BRD-43 BRD-46 BRD-91 BRD-93 BRD-96 BRD-910 BRD-166 BRD-1610 BRD-256 BRD-2510 Tryck Drag

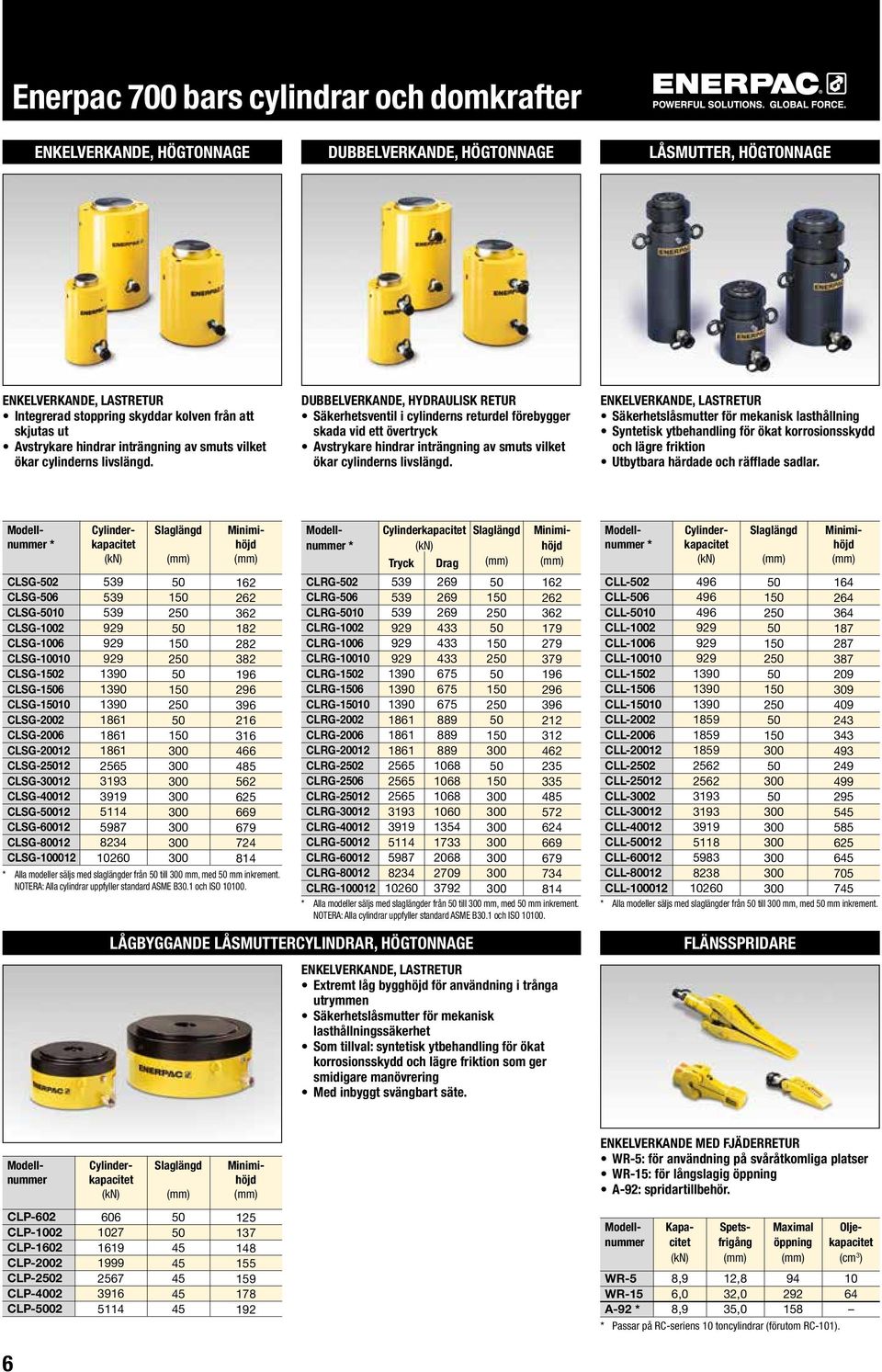

6 Enerpac bars cylindrar och domkrafter ENKELVERKANDE, HÖGTONNAGE DUBBELVERKANDE, HÖGTONNAGE LÅSMUTTER, HÖGTONNAGE ENKELVERKANDE, LASTRETUR Integrerad stoppring skyddar kolven från att skjutas ut Avstrykare hindrar inträngning av smuts vilket ökar cylinderns livslängd. DUBBELVERKANDE, HYDRAULISK RETUR Säkerhetsventil i cylinderns returdel förebygger skada vid ett övertryck Avstrykare hindrar inträngning av smuts vilket ökar cylinderns livslängd. ENKELVERKANDE, LASTRETUR Säkerhetslåsmutter för mekanisk lasthållning Syntetisk ytbehandling för ökat korrosionsskydd och lägre friktion Utbytbara härdade och räfflade sadlar. CLSG-2 CLSG-6 CLSG-10 CLSG-2 CLSG-6 CLSG-10 CLSG-12 CLSG-16 CLSG-110 CLSG-2002 CLSG-2006 CLSG CLSG-212 CLSG-12 CLSG CLSG-012 CLSG CLSG CLSG Alla modeller säljs med slaglängder från till mm, med mm inkrement. NOTERA: Alla cylindrar uppfyller standard ASME B30.1 och ISO 00. CLRG-2 CLRG-6 CLRG-10 CLRG-2 CLRG-6 CLRG-10 CLRG-12 CLRG-16 CLRG-110 CLRG-2002 CLRG-2006 CLRG CLRG-22 CLRG-26 CLRG-212 CLRG-12 CLRG CLRG-012 CLRG CLRG Tryck Drag CLRG Alla modeller säljs med slaglängder från till mm, med mm inkrement. NOTERA: Alla cylindrar uppfyller standard ASME B30.1 och ISO 00. LÅGBYGGANDE LÅSMUTTERCYLINDRAR, HÖGTONNAGE ENKELVERKANDE, LASTRETUR Extremt låg bygghöjd för användning i trånga utrymmen Säkerhetslåsmutter för mekanisk lasthållningssäkerhet Som tillval: syntetisk ytbehandling för ökat korrosionsskydd och lägre friktion som ger smidigare manövrering Med inbyggt svängbart säte. Flänsspridare CLL CLL CLL CLL CLL CLL CLL CLL CLL CLL CLL CLL CLL CLL CLL CLL CLL CLL CLL CLL CLL Alla modeller säljs med slaglängder från till mm, med mm inkrement. ENKELVERKANDE MED FJÄDERRETUR WR-5: för användning på svåråtkomliga platser WR-15: för långslagig öppning A-92: spridartillbehör. CLP-602 CLP-2 CLP-1602 CLP-2002 CLP-22 CLP-4002 CLP ,9 6,0 8,9 Spetsfrigång 12,8 3 35,0 Maximal öppning WR-5 WR-15 A-92 Passar på RC-seriens 10 toncylindrar (förutom RC-). Oljekapacitet

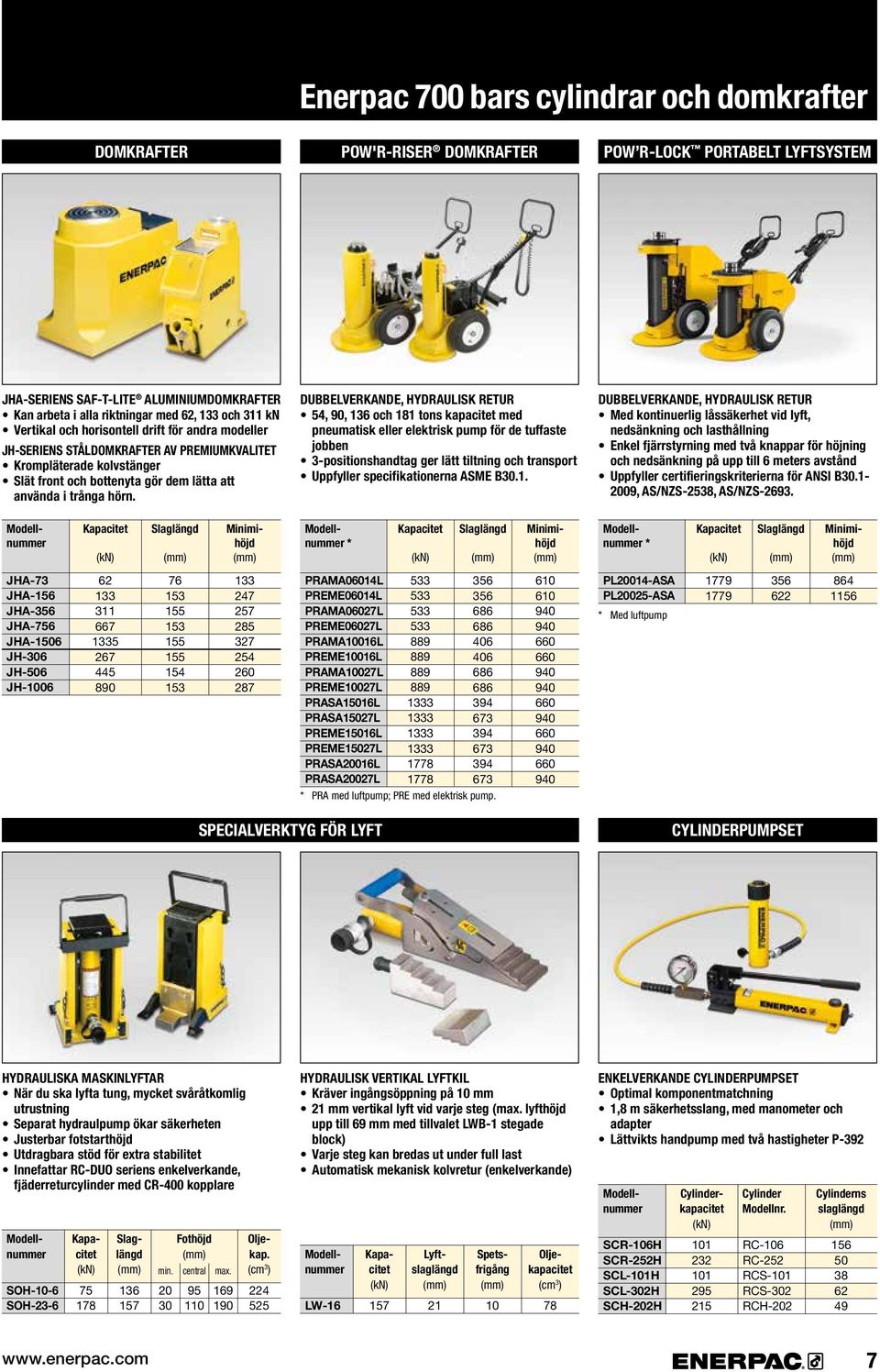

7 Enerpac bars cylindrar och domkrafter DOMKRAFTER POW'R-RISER DOMKRAFTER POW R-LOCK Portabelt lyftsystem JHA-SERIENS SAF-T-LITE ALUMINIUMDOMKRAFTER Kan arbeta i alla riktningar med 62, 133 och 311 kn Vertikal och horisontell drift för andra modeller JH-SERIENS STÅLDOMKRAFTER AV PREMIUMKVALITET Krompläterade kolvstänger Slät front och bottenyta gör dem lätta att använda i trånga hörn. DUBBELVERKANDE, HYDRAULISK RETUR 54, 90, 136 och 181 tons kapacitet med pneumatisk eller elektrisk pump för de tuffaste jobben 3-positionshandtag ger lätt tiltning och transport Uppfyller specifikationerna ASME B30.1. DUBBELVERKANDE, HYDRAULISK RETUR Med kontinuerlig låssäkerhet vid lyft, nedsänkning och lasthållning Enkel fjärrstyrning med två knappar för höjning och nedsänkning på upp till 6 meters avstånd Uppfyller certifieringskriterierna för ANSI B , AS/NZS 2538, AS/NZS JHA-73 JHA-156 JHA-356 JHA-756 JHA-16 JH-306 JH-6 JH PRAMA06014L PREME06014L PRAMA06027L PREME06027L PRAMA16L PREME16L PRAMA27L PREME27L PRASA116L PRASA127L PREME116L PREME127L PRASA20016L PRASA20027L PRA med luftpump; PRE med elektrisk pump PL20014-ASA PL20025-ASA Med luftpump SPECIALVERKTYG FÖR LYFT CYLINDERPUMPSET HYDRAULISKA MASKINLYFTAR När du ska lyfta tung, mycket svåråtkomlig utrustning Separat hydraulpump ökar säkerheten Justerbar fotstarthöjd Utdragbara stöd för extra stabilitet Innefattar RC-DUO seriens enkelverkande, fjäderreturcylinder med CR-400 kopplare SOH-10-6 SOH Fothöjd min. central max Oljekap. 224 HYDRAULISK VERTIKAL LYFTKIL Kräver ingångsöppning på 10 mm 21 mm vertikal lyft vid varje steg (max. lyfthöjd upp till 69 mm med tillvalet LWB-1 stegade block) Varje steg kan bredas ut under full last Automatisk mekanisk kolvretur (enkelverkande) Lyftslaglängd Spetsfrigång Oljekapacitet LW ENKELVERKANDE CYLINDERPUMPSET Optimal komponentmatchning 1,8 m säkerhetsslang, med manometer och adapter Lättvikts handpump med två hastigheter P-392 SCR-106H SCR-252H SCL-H SCL-302H SCH-202H Cylinder Modellnr. RC-106 RC-252 RCS- RCS-302 RCH-202 Cylinderns slaglängd

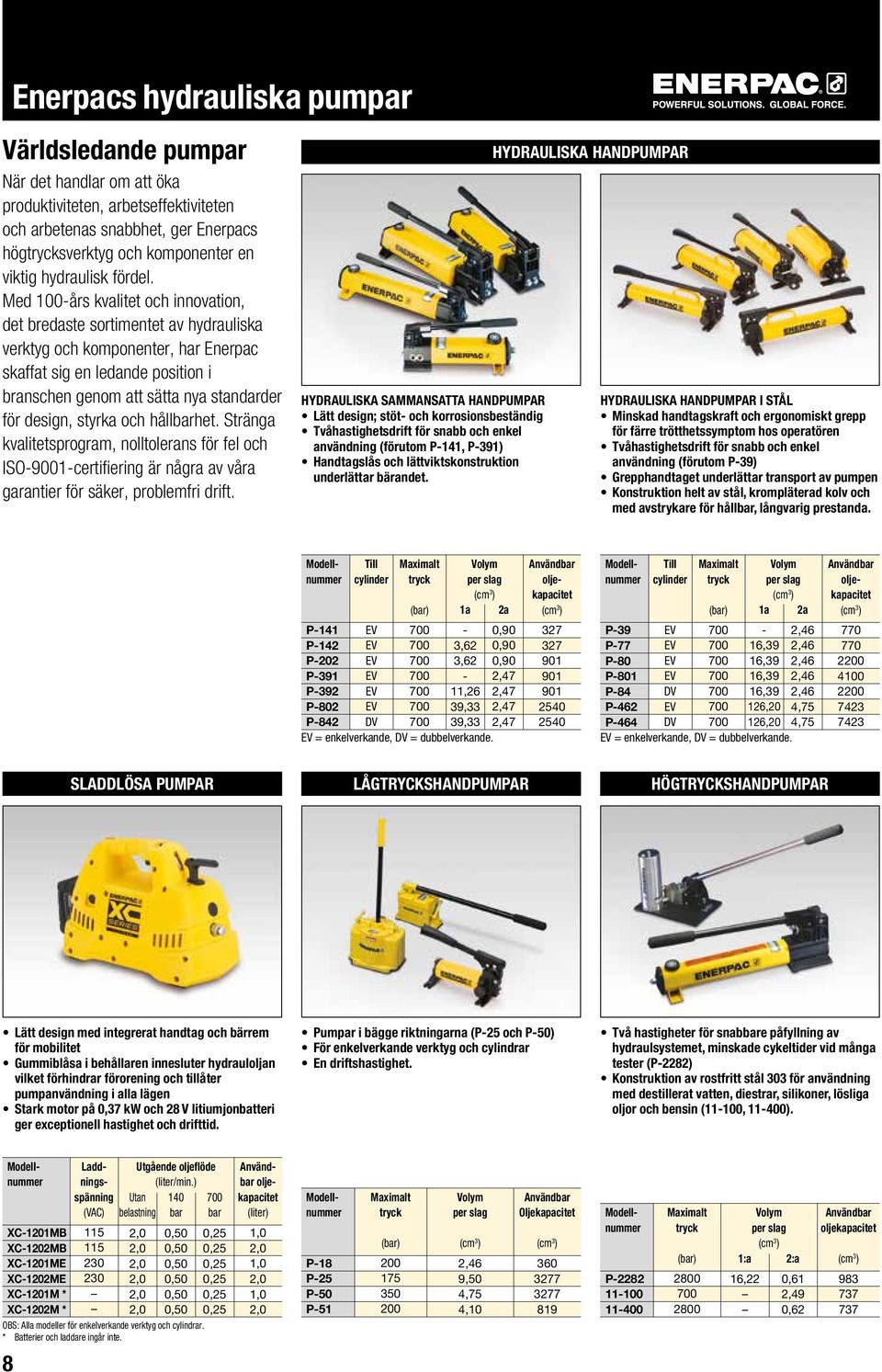

8 Enerpacs hydrauliska pumpar Världsledande pumpar När det handlar om att öka produktiviteten, arbetseffektiviteten och arbetenas snabbhet, ger Enerpacs högtrycksverktyg och komponenter en viktig hydraulisk fördel. Med -års kvalitet och innovation, det bredaste sortimentet av hydrauliska verktyg och komponenter, har Enerpac skaffat sig en ledande position i branschen genom att sätta nya standarder för design, styrka och hållbarhet. Stränga kvalitetsprogram, nolltolerans för fel och ISO-9001-certifiering är några av våra garantier för säker, problemfri drift. HYDRAULISKA SAMMANSATTA HANDPUMPAR Lätt design; stöt- och korrosionsbeständig Tvåhastighetsdrift för snabb och enkel användning (förutom P-141, P-391) Handtagslås och lättviktskonstruktion underlättar bärandet. HYDRAULISKA HANDPUMPAR HYDRAULISKA HANDPUMPAR I STÅL Minskad handtagskraft och ergonomiskt grepp för färre trötthetssymptom hos operatören Tvåhastighetsdrift för snabb och enkel användning (förutom P-39) Grepphandtaget underlättar transport av pumpen Konstruktion helt av stål, krompläterad kolv och med avstrykare för hållbar, långvarig prestanda. Till cylinder Maximalt tryck Volym per slag 1a 2a P-141-0,90 P- 3,62 0,90 P-202 3,62 0,90 P-391-2,47 P ,26 2,47 P ,33 2,47 P ,33 2,47 = enkelverkande, = dubbelverkande Till cylinder Maximalt tryck Volym per slag 1a 2a P-39-2,46 P-77 16,39 2,46 P-80 16,39 2,46 P ,39 2,46 P-84 16,39 2,46 P ,20 4,75 P ,20 4,75 = enkelverkande, = dubbelverkande SLADDLÖSA PUMPAR LÅGTRYCKSHANDPUMPAR HÖGTRYCKSHANDPUMPAR Lätt design med integrerat handtag och bärrem för mobilitet Gummiblåsa i behållaren innesluter hydrauloljan vilket förhindrar förorening och tillåter pumpanvändning i alla lägen Stark motor på 0,37 kw och 28 V litiumjonbatteri ger exceptionell hastighet och drifttid. Pumpar i bägge riktningarna (P-25 och P-) För enkelverkande verktyg och cylindrar En driftshastighet. Två hastigheter för snabbare påfyllning av hydraulsystemet, minskade cykeltider vid många tester (P-2282) Konstruktion av rostfritt stål 303 för användning med destillerat vatten, diestrar, silikoner, lösliga oljor och bensin (11-, ). XC-1201MB XC-1202MB XC-1201ME XC-1202ME XC-1201M XC-1202M 8 Laddningsspänning Utgående oljeflöde (liter/min.) (VAC) Utan belastning 140 bar bar , 0, 0, 0, 0, 0, OBS: Alla modeller för enkelverkande verktyg och cylindrar. Batterier och laddare ingår inte. 0,25 0,25 0,25 0,25 0,25 0,25 1,0 1,0 1,0 P-18 P-25 P- P-51 Maximalt tryck Volym per slag 2,46 9, 4,75 4,10 Oljekapacitet P Maximalt tryck Volym per slag 1:a 2:a 16,22 0,61 2,49 0,

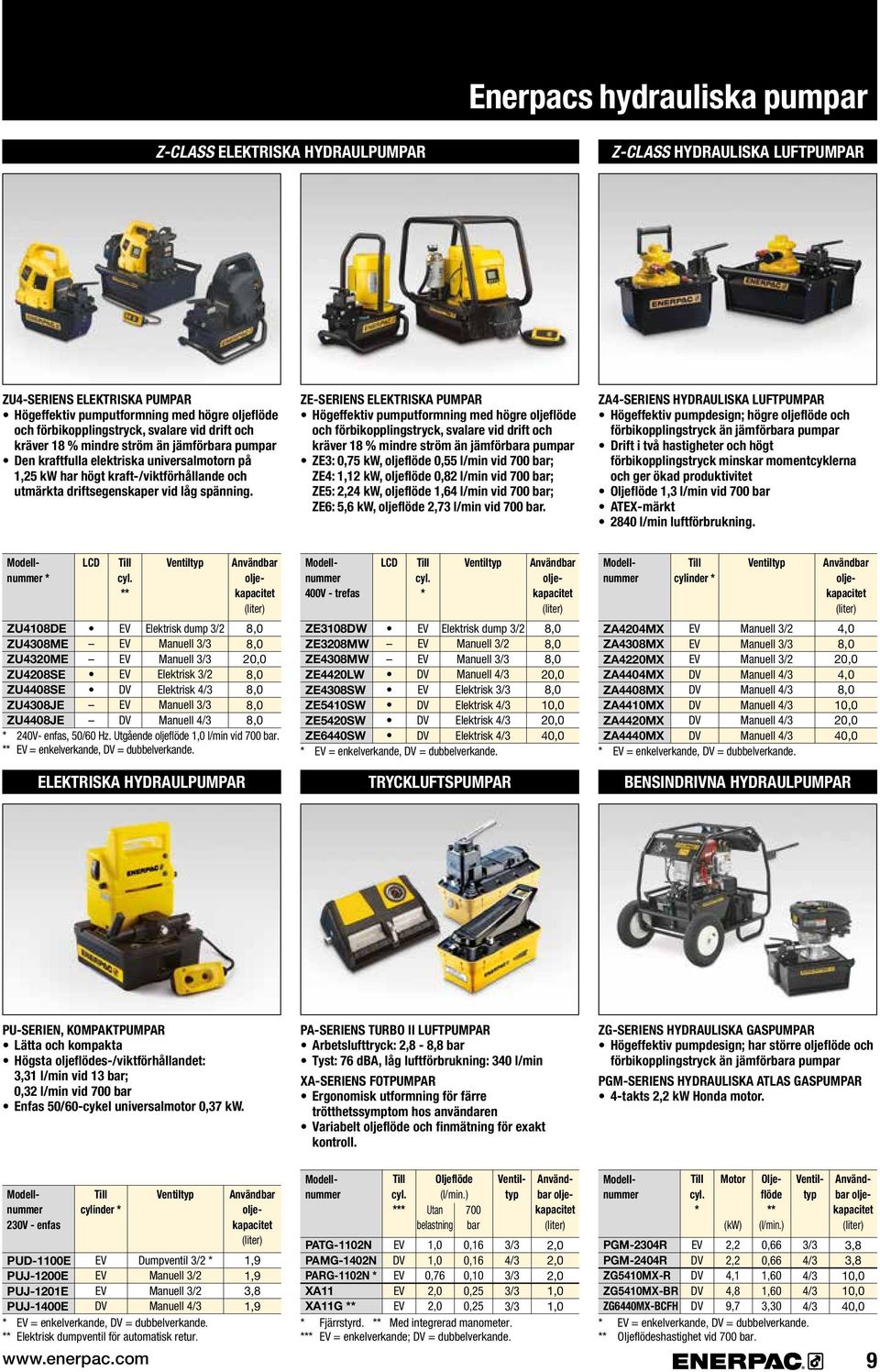

9 Enerpacs hydrauliska pumpar Z-CLASS ELEKTRISKA HYDRAULPUMPAR Z-CLASS HYDRAULISKA LUFTPUMPAR ZU4-SERIENS ELEKTRISKA PUMPAR Högeffektiv pumputformning med högre oljeflöde och förbikopplingstryck, svalare vid drift och kräver 18 % mindre ström än jämförbara pumpar Den kraftfulla elektriska universalmotorn på 1,25 kw har högt kraft-/viktförhållande och utmärkta driftsegenskaper vid låg spänning. ZE-SERIENS ELEKTRISKA PUMPAR Högeffektiv pumputformning med högre oljeflöde och förbikopplingstryck, svalare vid drift och kräver 18 % mindre ström än jämförbara pumpar ZE3: 0,75 kw, oljeflöde 0,55 l/min vid bar; ZE4: 1,12 kw, oljeflöde 0,82 l/min vid bar; ZE5: 2,24 kw, oljeflöde 1,64 l/min vid bar; ZE6: 5,6 kw, oljeflöde 2,73 l/min vid bar. ZA4-SERIENS HYDRAULISKA LUFTPUMPAR Högeffektiv pumpdesign; högre oljeflöde och förbikopplingstryck än jämförbara pumpar Drift i två hastigheter och högt förbikopplingstryck minskar momentcyklerna och ger ökad produktivitet Oljeflöde 1,3 l/min vid bar ATEX-märkt 2840 l/min luftförbrukning. LCD Till cyl. Ventiltyp 400V - trefas LCD Till cyl. Ventiltyp Till cylinder Ventiltyp ZU4108DE ZU4308ME ZU4320ME ZU4208SE ZU4408SE ZU4308JE ZU4408JE Elektrisk dump 3/2 Manuell 3/3 Manuell 3/3 Elektrisk 3/2 Elektrisk 4/3 Manuell 3/3 Manuell 4/3 20,0 ZE3108DW ZE3208MW ZE4308MW ZE4420LW ZE4308SW ZE5410SW ZE5420SW Elektrisk dump 3/2 Manuell 3/2 Manuell 3/3 Manuell 4/3 Elektrisk 3/3 Elektrisk 4/3 Elektrisk 4/3 20,0 10,0 20,0 ZA4204MX ZA4308MX ZA4220MX ZA4404MX ZA4408MX ZA4410MX ZA4420MX Manuell 3/2 Manuell 3/3 Manuell 3/2 Manuell 4/3 Manuell 4/3 Manuell 4/3 Manuell 4/3 240V- enfas, /60 Hz. Utgående oljeflöde 1,0 l/min vid bar. ZE6440SW Elektrisk 4/3 40,0 ZA4440MX Manuell 4/3 = enkelverkande, = dubbelverkande. = enkelverkande, = dubbelverkande. = enkelverkande, = dubbelverkande. 4,0 20,0 4,0 10,0 20,0 40,0 ELEKTRISKA HYDRAULPUMPAR TRYCKLUFTSPUMPAR BENSINDRIVNA HYDRAULPUMPAR PU-SERIEN, KOMPAKTPUMPAR Lätta och kompakta Högsta oljeflödes-/viktförhållandet: 3,31 l/min vid 13 bar; 0,32 l/min vid bar Enfas /60-cykel universalmotor 0,37 kw. PA-SERIENS TURBO II LUFTPUMPAR Arbetslufttryck: 2,8-8,8 bar Tyst: 76 dba, låg luftförbrukning: 340 l/min XA-SERIENS FOTPUMPAR Ergonomisk utformning för färre trötthetssymptom hos användaren Variabelt oljeflöde och finmätning för exakt kontroll. ZG-SERIENS HYDRAULISKA GASPUMPAR Högeffektiv pumpdesign; har större oljeflöde och förbikopplingstryck än jämförbara pumpar PGM-SERIENS HYDRAULISKA ATLAS GASPUMPAR 4-takts 2,2 kw Honda motor. 230V - enfas PUD-1E PUJ-1200E PUJ-1201E Till cylinder Ventiltyp Dumpventil 3/2 Manuell 3/2 Manuell 3/2 Manuell 4/3 PUJ-1400E = enkelverkande, = dubbelverkande. Elektrisk dumpventil för automatisk retur. 1,9 1,9 3,8 1,9 PATG-1102N PAMG-1402N PARG-1102N XA11 XA11G Till cyl. Oljeflöde (l/min.) Utan belastning 1,0 1,0 0,76 bar 0,16 0,16 0,10 0,25 0,25 3/3 4/3 3/3 3/3 3/3 Fjärrstyrd. Med integrerad manometer. = enkelverkande; = dubbelverkande. Ventiltyp 1,0 1,0 Till cyl. Motor Oljeflöde (l/min.) 0,66 0,66 1,60 1,60 3,30 Ventiltyp (kw) PGM-2304R 2,2 PGM-2404R 2,2 ZG5410MX-R 4,1 ZG5410MX-BR 4,8 ZG6440MX-BCFH 9,7 = enkelverkande, = dubbelverkande. Oljeflödeshastighet vid bar. 3/3 4/3 4/3 4/3 4/3 3,8 3,8 10,0 10,0 40,0 9

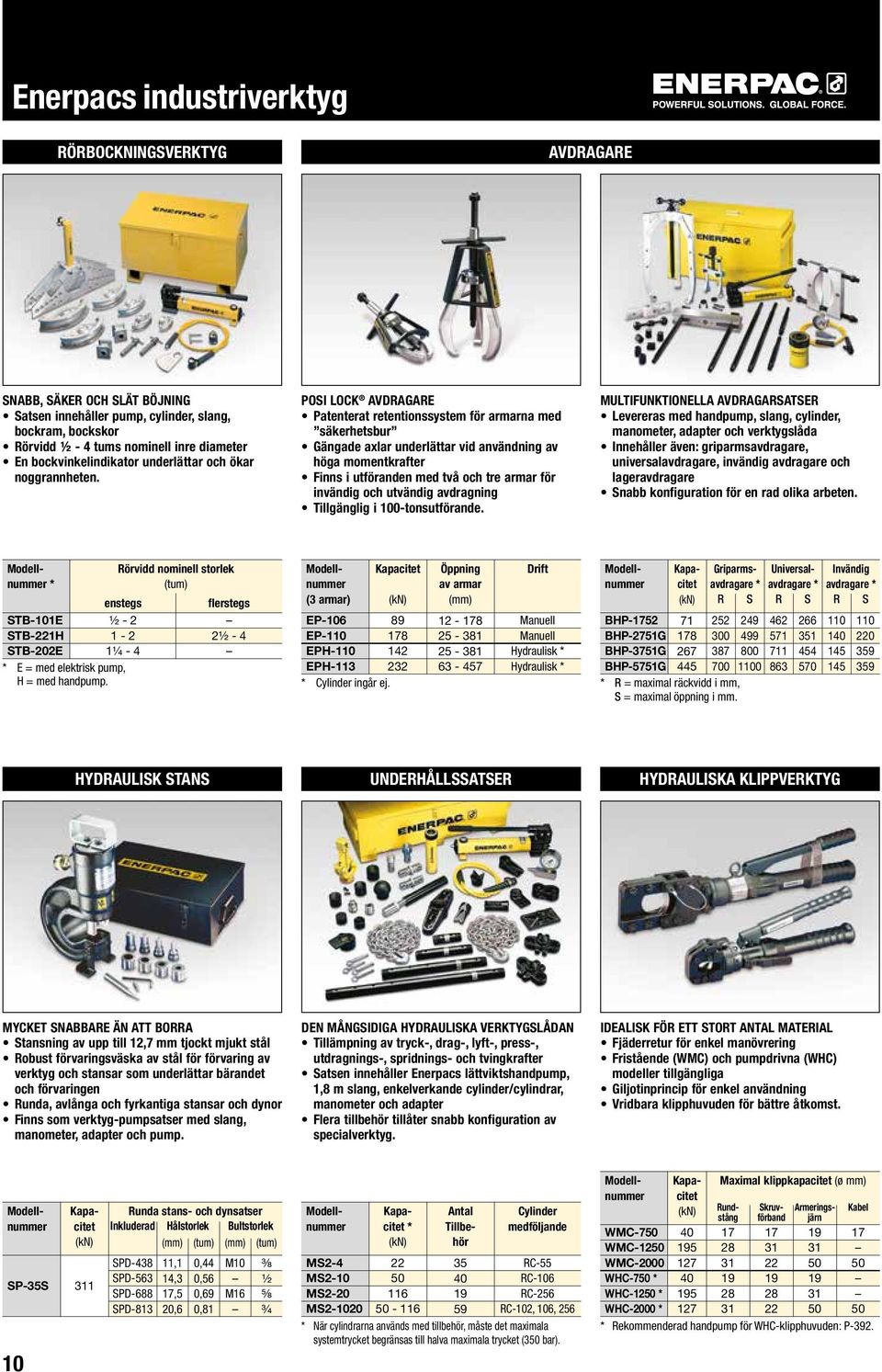

10 Enerpacs industriverktyg RÖRBOCKNINGSVERKTYG AVDRAGARE SNABB, SÄKER OCH SLÄT BÖJNING Satsen innehåller pump, cylinder, slang, bockram, bockskor Rörvidd ½ - 4 tums nominell inre diameter En bockvinkelindikator underlättar och ökar noggrannheten. POSI LOCK AVDRAGARE Patenterat retentionssystem för armarna med säkerhetsbur Gängade axlar underlättar vid användning av höga momentkrafter Finns i utföranden med två och tre armar för invändig och utvändig avdragning Tillgänglig i -tonsutförande. MULTIFUNKTIONELLA AVDRAGARSATSER Levereras med handpump, slang, cylinder, manometer, adapter och verktygslåda Innehåller även: griparmsavdragare, universalavdragare, invändig avdragare och lageravdragare Snabb konfiguration för en rad olika arbeten. STB-E STB-221H Rörvidd nominell storlek (tum) enstegs ½ ¼ - 4 STB-202E E = med elektrisk pump, H = med handpump. flerstegs 2½ - 4 (3 armar) EP EP EPH-110 EPH-113 Cylinder ingår ej. Öppning av armar Drift Manuell Manuell Hydraulisk Hydraulisk BHP-1752 BHP-2751G BHP-3751G BHP-5751G 4 1 R = maximal räckvidd i mm, S = maximal öppning i mm. Griparmsavdragare Universalavdragare Invändig avdragare R S R S R S HYDRAULISK STANS UNDERHÅLLSSATSER HYDRAULISKA KLIPPVERKTYG MYCKET SNABBARE ÄN ATT BORRA Stansning av upp till 12,7 mm tjockt mjukt stål Robust förvaringsväska av stål för förvaring av verktyg och stansar som underlättar bärandet och förvaringen Runda, avlånga och fyrkantiga stansar och dynor Finns som verktyg-pumpsatser med slang, manometer, adapter och pump. DEN MÅNGSIDIGA HYDRAULISKA VERKTYGSLÅDAN Tillämpning av tryck-, drag-, lyft-, press-, utdragnings-, spridnings- och tvingkrafter Satsen innehåller Enerpacs lättviktshandpump, 1,8 m slang, enkelverkande cylinder/cylindrar, manometer och adapter Flera tillbehör tillåter snabb konfiguration av specialverktyg. IDEALISK FÖR ETT STORT ANTAL MATERIAL Fjäderretur för enkel manövrering Fristående (WMC) och pumpdrivna (WHC) modeller tillgängliga Giljotinprincip för enkel användning Vridbara klipphuvuden för bättre åtkomst. SP-35S Runda stans- och dynsatser Inkluderad Hålstorlek Bultstorlek (tum) (tum) SPD-438 SPD-563 SPD-688 SPD ,1 14,3 17,5 20,6 0,44 0,56 0,69 0,81 M10 M16 ⅜ ½ ⅝ ¾ MS2-4 MS2-10 MS2-20 MS Antal Tillbehör Cylinder medföljande RC-55 RC-106 RC-256 RC-102, 106, 256 När cylindrarna används med tillbehör, måste det maximala systemtrycket begränsas till halva maximala trycket (3 bar). WMC-7 WMC-12 WMC-2000 WHC-7 WHC-12 WHC Maximal klippkapacitet (ø mm) Rundstång Skruvförband Armeringsjärn Kabel 17 Rekommenderad handpump för WHC-klipphuvuden: P-392.

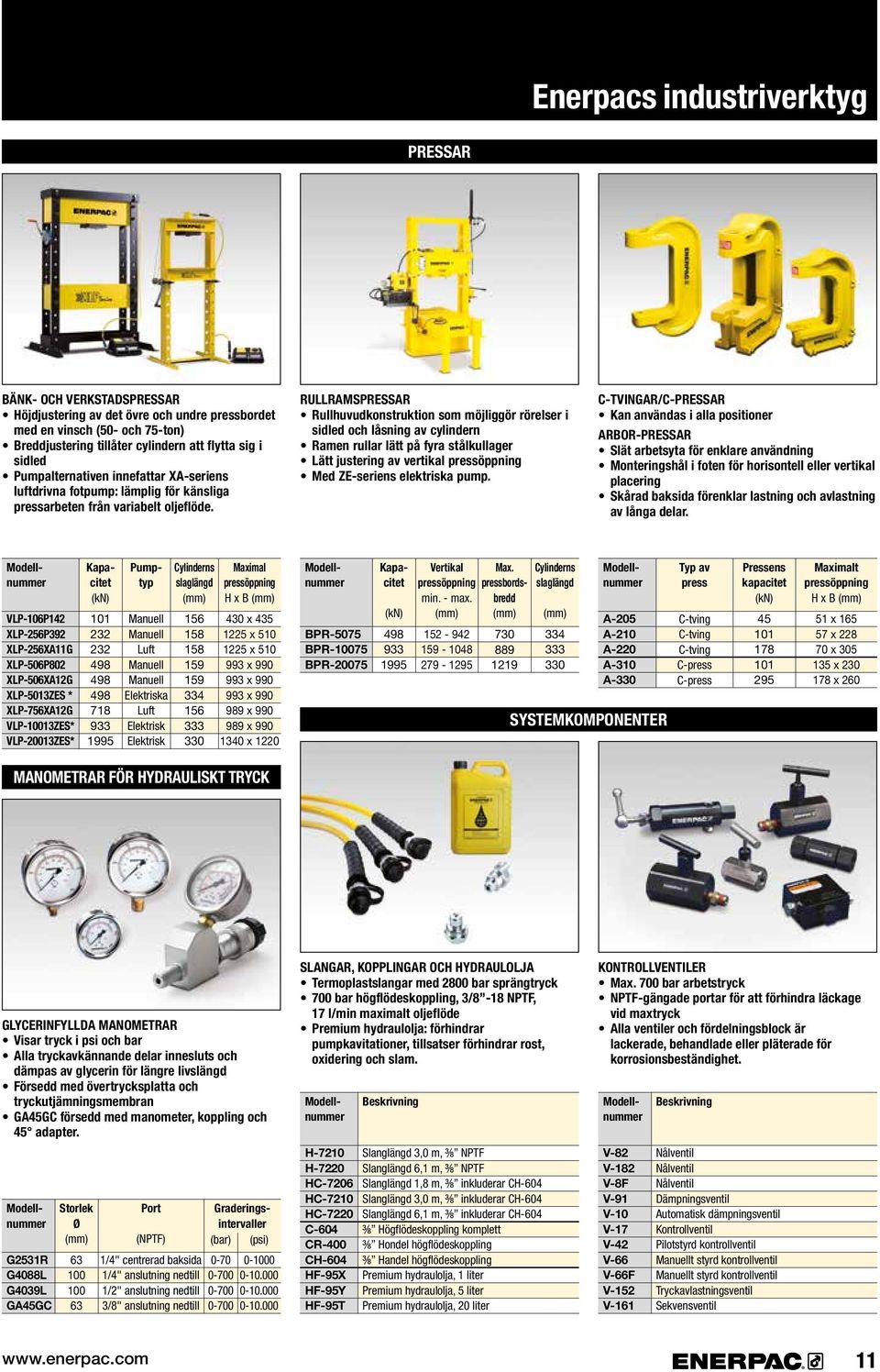

11 Enerpacs industriverktyg PRESSAR BÄNK- OCH VERKSTADSPRESSAR Höjdjustering av det övre och undre pressbordet med en vinsch (- och 75-ton) Breddjustering tillåter cylindern att flytta sig i sidled Pumpalternativen innefattar XA-seriens luftdrivna fotpump: lämplig för känsliga pressarbeten från variabelt oljeflöde. RULLRAMSPRESSAR Rullhuvudkonstruktion som möjliggör rörelser i sidled och låsning av cylindern Ramen rullar lätt på fyra stålkullager Lätt justering av vertikal pressöppning Med ZE-seriens elektriska pump. C-TVINGAR/C-PRESSAR Kan användas i alla positioner ARBOR-PRESSAR Slät arbetsyta för enklare användning Monteringshål i foten för horisontell eller vertikal placering Skårad baksida förenklar lastning och avlastning av långa delar. VLP-106P XLP-256P392 XLP-256XA11G XLP-6P802 XLP-6XA12G XLP-13ZES XLP-756XA12G VLP-13ZES VLP-20013ZES Pumptyp Manuell Manuell Luft Manuell Manuell Elektriska Luft Elektrisk Elektrisk Cylinderns slaglängd Maximal pressöppning H x B 430 x x x x x x x x x 1220 BPR-75 BPR-75 BPR Vertikal pressöppning min. - max pressbordsbredd Cylinderns slaglängd A-205 A-210 A-220 A-310 A-330 SYSTEMKOMPONENTER Typ av press C-tving C-tving C-tving C-press C-press Pressens kapacitet Maximalt pressöppning H x B 51 x x x x x 260 MANOMETRAR FÖR HYDRAULISKT TRYCK GLYCERINFYLLDA MANOMETRAR Visar tryck i psi och bar Alla tryckavkännande delar innesluts och dämpas av glycerin för längre livslängd Försedd med övertrycksplatta och tryckutjämningsmembran GAGC försedd med manometer, koppling och adapter. G2531R G4088L G4039L GAGC Storlek Ø Port (NPTF) 1/4" centrerad baksida 1/4" anslutning nedtill 1/2" anslutning nedtill 3/8" anslutning nedtill Graderingsintervaller (psi) SLANGAR, KOPPLINGAR OCH HYDRAULOLJA Termoplastslangar med 2800 bar sprängtryck bar högflödeskoppling, 3/8-18 NPTF, 17 l/min maximalt oljeflöde Premium hydraulolja: förhindrar pumpkavitationer, tillsatser förhindrar rost, oxidering och slam. H-7210 H-7220 HC-7206 HC-7210 HC-7220 C-604 CR-400 CH-604 HF-95X HF-95Y HF-95T Beskrivning Slanglängd 3,0 m, ⅜ NPTF Slanglängd 6,1 m, ⅜ NPTF Slanglängd 1,8 m, ⅜ inkluderar CH-604 Slanglängd 3,0 m, ⅜ inkluderar CH-604 Slanglängd 6,1 m, ⅜ inkluderar CH-604 ⅜ Högflödeskoppling komplett ⅜ Hondel högflödeskoppling ⅜ Handel högflödeskoppling Premium hydraulolja, 1 liter Premium hydraulolja, 5 liter Premium hydraulolja, 20 liter KONTROLLVENTILER bar arbetstryck NPTF-gängade portar för att förhindra läckage vid maxtryck Alla ventiler och fördelningsblock är lackerade, behandlade eller pläterade för korrosionsbeständighet. V-82 V-182 V-8F V-91 V-10 V-17 V-42 V-66 V-66F V-152 V-161 Beskrivning Nålventil Nålventil Nålventil Dämpningsventil Automatisk dämpningsventil Kontrollventil Pilotstyrd kontrollventil Manuellt styrd kontrollventil Manuellt styrd kontrollventil Tryckavlastningsventil Sekvensventil 11

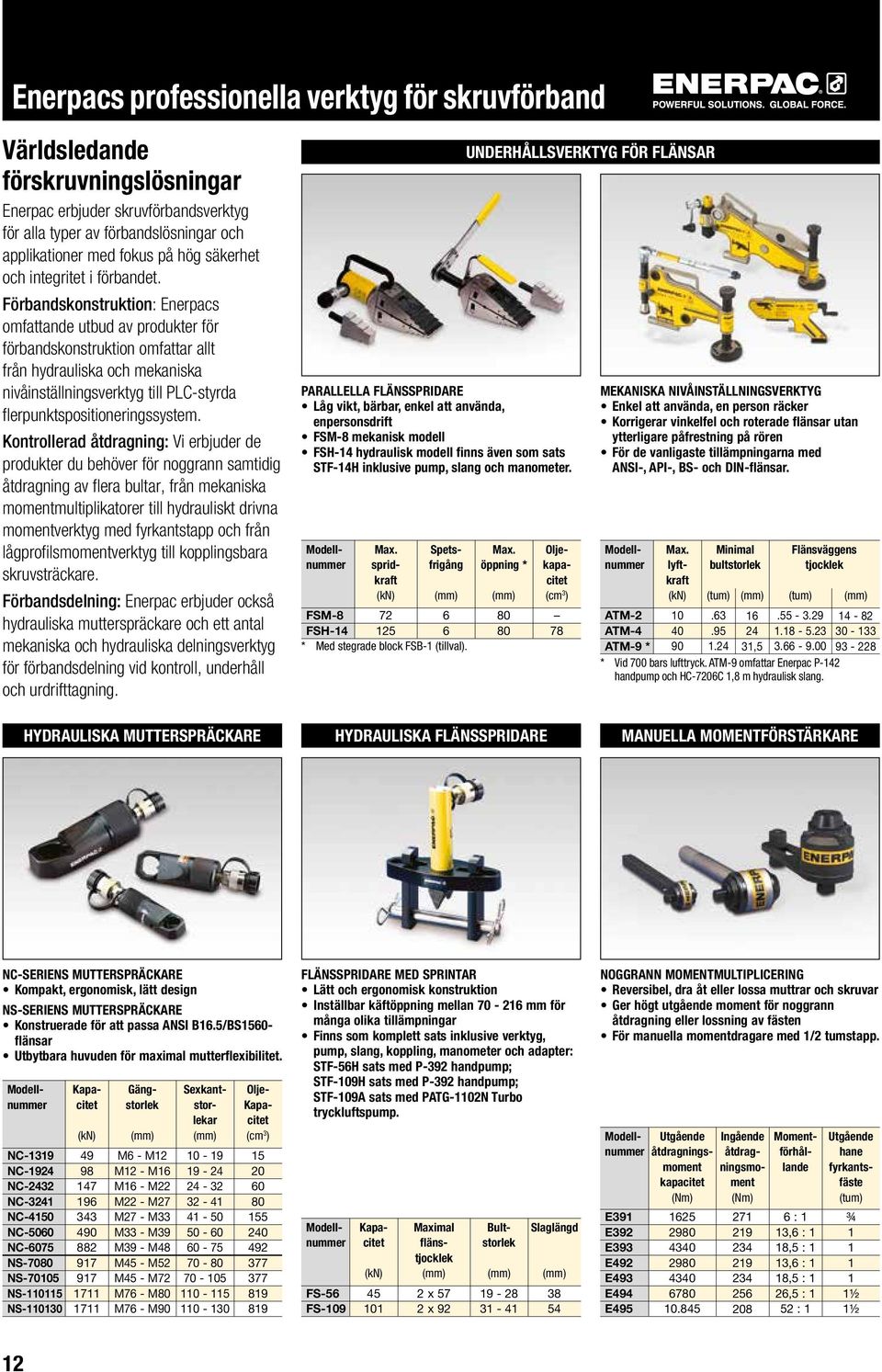

12 Enerpacs professionella verktyg för skruvförband Världsledande förskruvningslösningar Enerpac erbjuder skruvförbandsverktyg för alla typer av förbandslösningar och applikationer med fokus på hög säkerhet och integritet i förbandet. Förbandskonstruktion: Enerpacs omfattande utbud av produkter för förbandskonstruktion omfattar allt från hydrauliska och mekaniska nivåinställningsverktyg till PLC-styrda flerpunktspositioneringssystem. Kontrollerad åtdragning: Vi erbjuder de produkter du behöver för noggrann samtidig åtdragning av flera bultar, från mekaniska momentmultiplikatorer till hydrauliskt drivna momentverktyg med fyrkantstapp och från lågprofilsmomentverktyg till kopplingsbara skruvsträckare. Förbandsdelning: Enerpac erbjuder också hydrauliska mutterspräckare och ett antal mekaniska och hydrauliska delningsverktyg för förbandsdelning vid kontroll, underhåll och urdrifttagning. PARALLELLA FLÄNSSPRIDARE Låg vikt, bärbar, enkel att använda, enpersonsdrift FSM-8 mekanisk modell FSH-14 hydraulisk modell finns även som sats STF-14H inklusive pump, slang och manometer. spridkraft Spetsfrigång FSM-8 6 FSH-14 6 Med stegrade block FSB-1 (tillval). UNDERHÅLLSVERKTYG FÖR FLÄNSAR öppning Oljekapacitet 78 MEKANISKA NIVÅINSTÄLLNINGSVERKTYG Enkel att använda, en person räcker Korrigerar vinkelfel och roterade flänsar utan ytterligare påfrestning på rören För de vanligaste tillämpningarna med ANSI-, API-, BS- och DIN-flänsar. lyftkraft Minimal bultstorlek Flänsväggens tjocklek (tum) (tum) ATM ATM ATM , Vid bars lufttryck. ATM-9 omfattar Enerpac P- handpump och HC-7206C 1,8 m hydraulisk slang HYDRAULISKA MUTTERSPRÄCKARE HYDRAULISKA FLÄNSSPRIDARE MANUELLA MOMENTFÖRSTÄRKARE NC-SERIENS MUTTERSPRÄCKARE Kompakt, ergonomisk, lätt design NS-SERIENS MUTTERSPRÄCKARE Konstruerade för att passa ANSI B16.5/BS1560- flänsar Utbytbara huvuden för maximal mutterflexibilitet. NC-1319 NC-1924 NC-2432 NC-3241 NC-41 NC-60 NC-6075 NS-7080 NS NS-115 NS Gängstorlek M6 - M12 M12 - M16 M16 - M22 M22 - M27 M27 - M33 M33 - M39 M39 - M48 M - M52 M - M72 M76 - M80 M76 - M90 Sexkantstorlekar Olje FLÄNSSPRIDARE MED SPRINTAR Lätt och ergonomisk konstruktion Inställbar käftöppning mellan mm för många olika tillämpningar Finns som komplett sats inklusive verktyg, pump, slang, koppling, manometer och adapter: STF-56H sats med P-392 handpump; STF-109H sats med P-392 handpump; STF-109A sats med PATG-1102N Turbo tryckluftspump. FS-56 FS-109 Maximal flänstjocklek 2 x 57 2 x 92 Momentförhållande Bultstorlek NOGGRANN MOMENTMULTIPLICERING Reversibel, dra åt eller lossa muttrar och skruvar Ger högt utgående moment för noggrann åtdragning eller lossning av fästen För manuella momentdragare med 1/2 tumstapp. E391 E392 E393 E492 E493 E494 E495 Utgående åtdragningsmoment kapacitet (Nm) Ingående åtdragningsmoment (Nm) : 1 13,6 : 1 18,5 : 1 13,6 : 1 18,5 : 1 26,5 : 1 52 : 1 Utgående hane fyrkantsfäste (tum) ¾ ½ 1½ 12

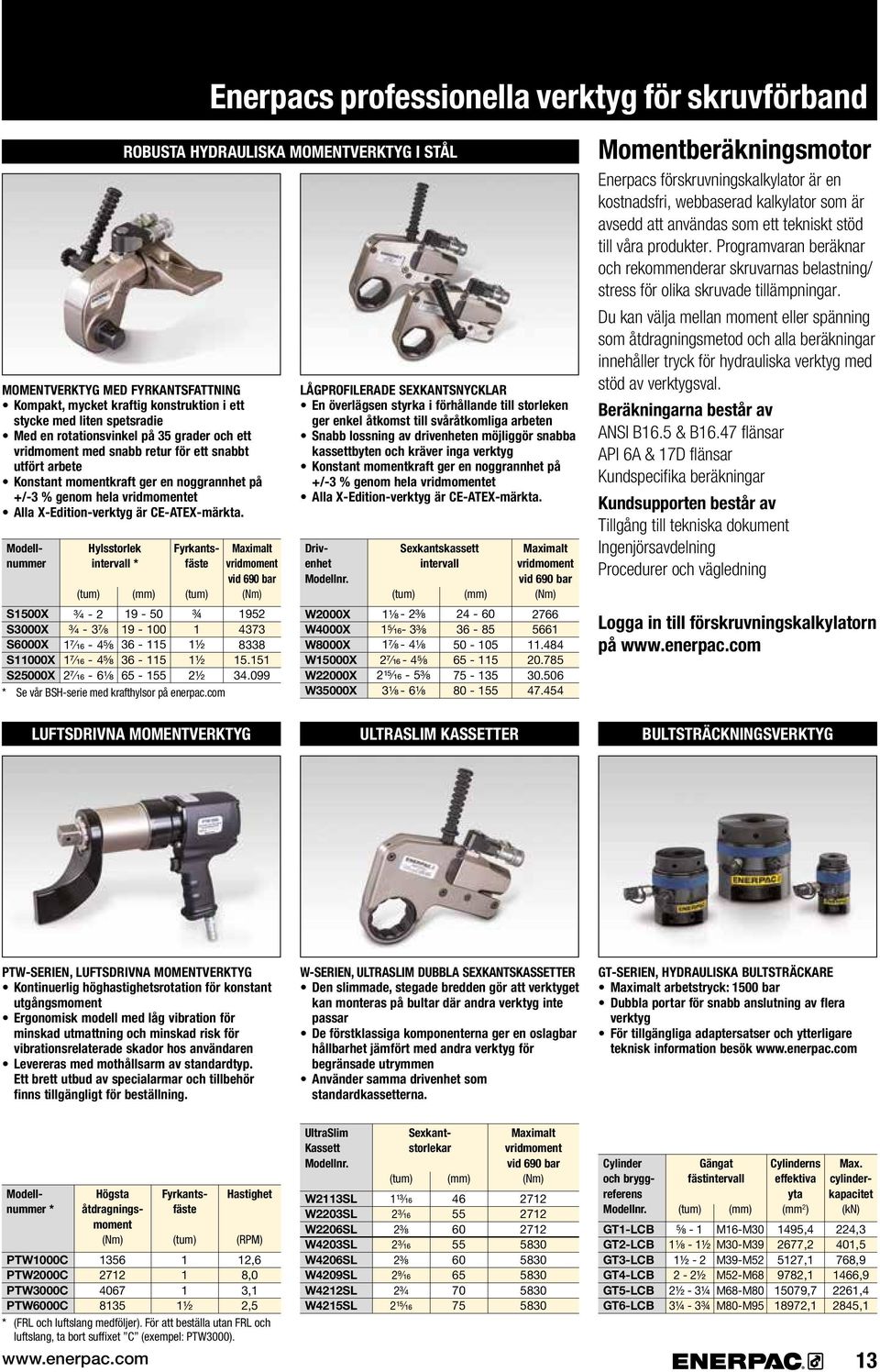

13 Enerpacs professionella verktyg för skruvförband MOMENTVERKTYG MED FYRKANTSFATTNING Kompakt, mycket kraftig konstruktion i ett stycke med liten spetsradie Med en rotationsvinkel på 35 grader och ett vridmoment med snabb retur för ett snabbt utfört arbete Konstant momentkraft ger en noggrannhet på +/-3 % genom hela vridmomentet Alla X-Edition-verktyg är CE-ATEX-märkta. Hylsstorlek intervall Fyrkantsfäste (tum) (tum) S10X ¾ ¾ S0X ¾ - 3⅞ 19-1 S6000X 17/16-4⅝ ½ S10X 17/16-4⅝ ½ S200X 27/16-6⅛ 65-2½ Se vår BSH-serie med krafthylsor på enerpac.com ROBUSTA HYDRAULISKA MOMENTVERKTYG I STÅL Maximalt vridmoment vid 690 bar (Nm) LÅGPROFILERADE SEXKANTSNYCKLAR En överlägsen styrka i förhållande till storleken ger enkel åtkomst till svåråtkomliga arbeten Snabb lossning av drivenheten möjliggör snabba kassettbyten och kräver inga verktyg Konstant momentkraft ger en noggrannhet på +/-3 % genom hela vridmomentet Alla X-Edition-verktyg är CE-ATEX-märkta. Drivenhet Modellnr. W2000X W4000X W8000X WX W22000X WX Sexkantskassett intervall (tum) 1⅛ - 2⅜ ⅜ 1⅞ - 4⅛ 27/16-4⅝ 215/16-5⅜ 3⅛ - 6⅛ Maximalt vridmoment vid 690 bar (Nm) Momentberäkningsmotor Enerpacs förskruvningskalkylator är en kostnadsfri, webbaserad kalkylator som är avsedd att användas som ett tekniskt stöd till våra produkter. Programvaran beräknar och rekommenderar skruvarnas belastning/ stress för olika skruvade tillämpningar. Du kan välja mellan moment eller spänning som åtdragningsmetod och alla beräkningar innehåller tryck för hydrauliska verktyg med stöd av verktygsval. Beräkningarna består av ANSI B16.5 & B16.47 flänsar API 6A & 17D flänsar Kundspecifika beräkningar Kundsupporten består av Tillgång till tekniska dokument Ingenjörsavdelning Procedurer och vägledning Logga in till förskruvningskalkylatorn på luftsdrivna momentverktyg ULTRASLIM KASSETTER Bultsträckningsverktyg PTW-SERIEN, luftsdrivna momentverktyg Kontinuerlig höghastighetsrotation för konstant utgångsmoment Ergonomisk modell med låg vibration för minskad utmattning och minskad risk för vibrationsrelaterade skador hos användaren Levereras med mothållsarm av standardtyp. Ett brett utbud av specialarmar och tillbehör finns tillgängligt för beställning. W-SERIEN, ULTRASLIM DUBBLA SEXKANTSKASSETTER Den slimmade, stegade bredden gör att verktyget kan monteras på bultar där andra verktyg inte passar De förstklassiga komponenterna ger en oslagbar hållbarhet jämfört med andra verktyg för begränsade utrymmen Använder samma drivenhet som standardkassetterna. GT-SERIEN, HYDRAULISKA Bultsträckare Maximalt arbetstryck: 10 bar Dubbla portar för snabb anslutning av flera verktyg För tillgängliga adaptersatser och ytterligare teknisk information besök PTW0C PTW2000C PTW0C PTW6000C Högsta åtdragningsmoment (Nm) Fyrkantsfäste (tum) ½ Hastighet (RPM) 12,6 3,1 2,5 UltraSlim Kassett Modellnr. W2113SL W2203SL W2206SL W4203SL W4206SL W4209SL W4212SL W4215SL (tum) 113/16 23/16 2⅜ 23/16 2⅜ 29/16 2¾ 215/16 Sexkantstorlekar Maximalt vridmoment vid 690 bar (Nm) Cylinder och bryggreferens Modellnr. GT1-LCB GT2-LCB GT3-LCB GT4-LCB GT5-LCB GT6-LCB Gängat fästintervall (tum) ⅝ - 1 1⅛ - 1½ 1½ ½ 2½ - 3¼ 3¼ - 3¾ M16-M30 M30-M39 M39-M52 M52-M68 M68-M80 M80-M95 Cylinderns effektiva yta (mm 2 ) 1495,4 2677,2 5127,1 9782,1 179, ,1 cylinderkapacitet 224,3 401,5 768,9 1466,9 2261,4 28,1 (FRL och luftslang medföljer). För att beställa utan FRL och luftslang, ta bort suffixet C (exempel: PTW0). 13

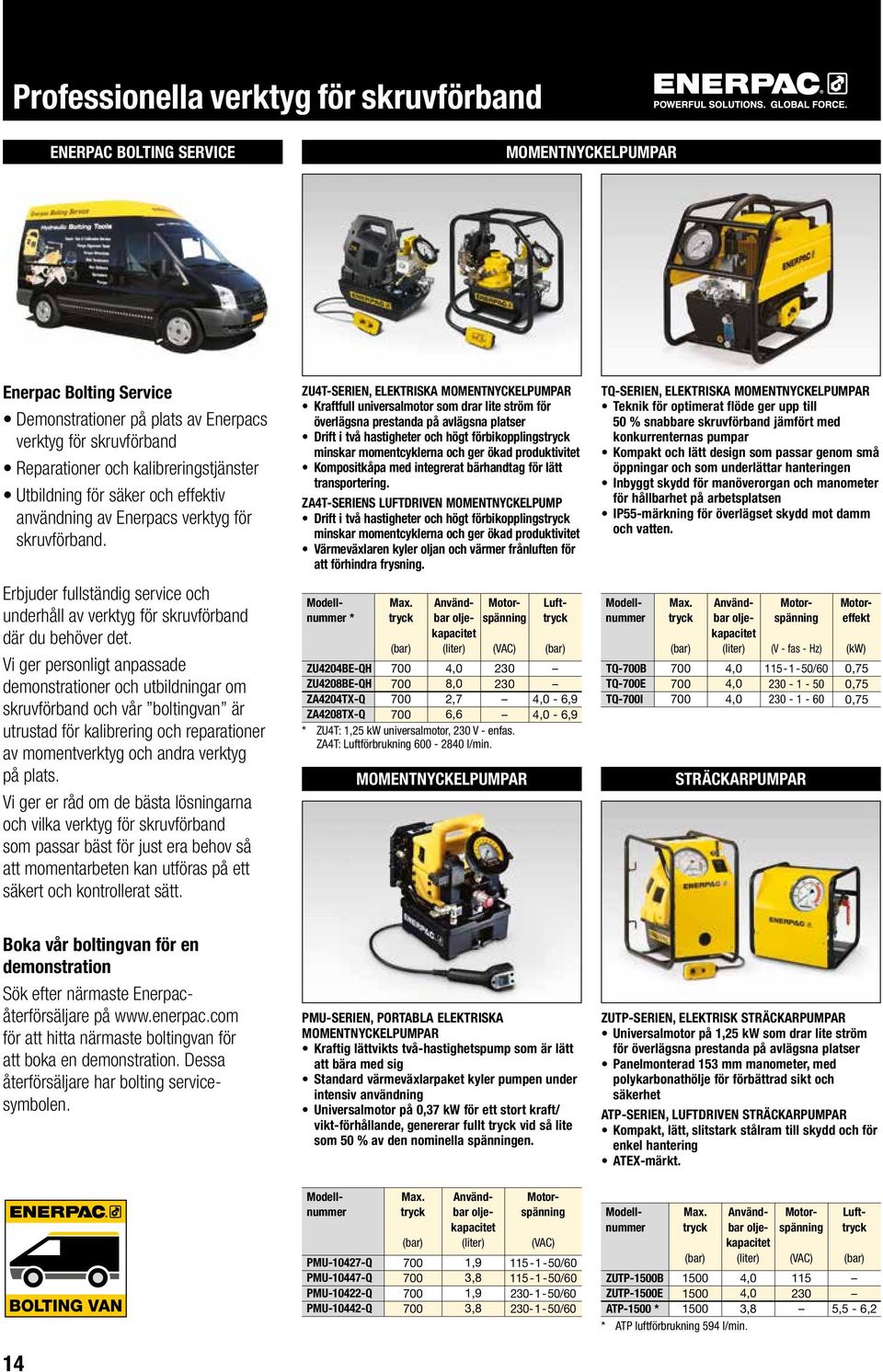

14 Professionella verktyg för skruvförband ENERPAC BOLTING SERVICE MOMENTNYCKELPUMPAR Enerpac Bolting Service Demonstrationer på plats av Enerpacs verktyg för skruvförband Reparationer och kalibreringstjänster Utbildning för säker och effektiv användning av Enerpacs verktyg för skruvförband. Erbjuder fullständig service och underhåll av verktyg för skruvförband där du behöver det. Vi ger personligt anpassade demonstrationer och utbildningar om skruvförband och vår boltingvan är utrustad för kalibrering och reparationer av momentverktyg och andra verktyg på plats. Vi ger er råd om de bästa lösningarna och vilka verktyg för skruvförband som passar bäst för just era behov så att momentarbeten kan utföras på ett säkert och kontrollerat sätt. ZU4T-SERIEN, ELEKTRISKA MOMENTNYCKELPUMPAR Kraftfull universalmotor som drar lite ström för överlägsna prestanda på avlägsna platser Drift i två hastigheter och högt förbikopplingstryck minskar momentcyklerna och ger ökad produktivitet Kompositkåpa med integrerat bärhandtag för lätt transportering. ZA4T-SERIENS LUFTDRIVEN MOMENTNYCKELPUMP Drift i två hastigheter och högt förbikopplingstryck minskar momentcyklerna och ger ökad produktivitet Värmeväxlaren kyler oljan och värmer frånluften för att förhindra frysning. tryck Motoreffekt olje- spänning Motor- kapacitet (VAC) ZU4204BE-QH 4,0 230 ZU4208BE-QH 230 ZA4204TX-Q 2,7 ZA4208TX-Q 6,6 ZU4T: 1,25 kw universalmotor, 230 V - enfas. ZA4T: Luftförbrukning l/min. MOMENTNYCKELPUMPAR Motorspänning Lufttryck 4,0-6,9 4,0-6,9 TQ-SERIEN, ELEKTRISKA MOMENTNYCKELPUMPAR Teknik för optimerat flöde ger upp till % snabbare skruvförband jämfört med konkurrenternas pumpar Kompakt och lätt design som passar genom små öppningar och som underlättar hanteringen Inbyggt skydd för manöverorgan och manometer för hållbarhet på arbetsplatsen IP55-märkning för överlägset skydd mot damm och vatten. TQ-B TQ-E TQ-I tryck 4,0 4,0 4,0 (V - fas - Hz) / Sträckarpumpar (kw) 0,75 0,75 0,75 Boka vår boltingvan för en demonstration Sök efter närmaste Enerpacåterförsäljare på för att hitta närmaste boltingvan för att boka en demonstration. Dessa återförsäljare har bolting servicesymbolen. PMU-SERIEN, PORTABLA ELEKTRISKA MOMENTNYCKELPUMPAR Kraftig lättvikts två-hastighetspump som är lätt att bära med sig Standard värmeväxlarpaket kyler pumpen under intensiv användning Universalmotor på 0,37 kw för ett stort kraft/ vikt-förhållande, genererar fullt tryck vid så lite som % av den nominella spänningen. ZUTP-SERIEN, ELEKTRISK Sträckarpumpar Universalmotor på 1,25 kw som drar lite ström för överlägsna prestanda på avlägsna platser Panelmonterad 153 mm manometer, med polykarbonathölje för förbättrad sikt och säkerhet ATP-SERIEN, LUFTDRIVEN Sträckarpumpar Kompakt, lätt, slitstark stålram till skydd och för enkel hantering ATEX-märkt. PMU Q PMU Q PMU Q PMU Q tryck 1,9 3,8 1,9 3,8 Motorspänning Motorspänning (VAC) / / / /60 tryck ZUTP-10B 10 ZUTP-10E 10 ATP ATP luftförbrukning 594 l/min. 4,0 4,0 3,8 (VAC) Lufttryck 5,5-6,2 14

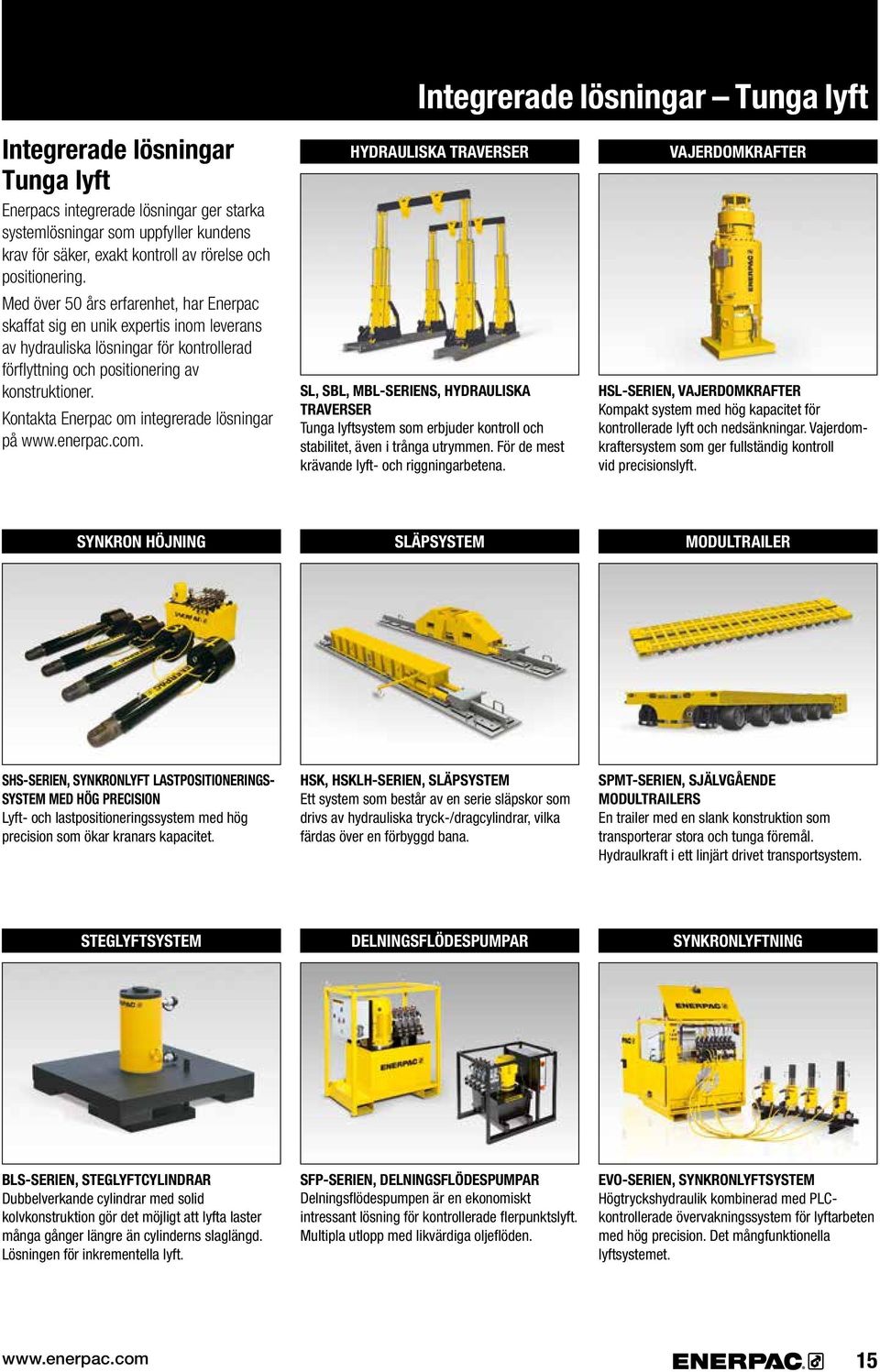

15 Integrerade lösningar Tunga lyft Integrerade lösningar Tunga lyft Enerpacs integrerade lösningar ger starka systemlösningar som uppfyller kundens krav för säker, exakt kontroll av rörelse och positionering. Med över års erfarenhet, har Enerpac skaffat sig en unik expertis inom leverans av hydrauliska lösningar för kontrollerad förflyttning och positionering av konstruktioner. Kontakta Enerpac om integrerade lösningar på HYDRAULISKA TRAVERSER SL, SBL, MBL-SERIENS, HYDRAULISKA TRAVERSER Tunga lyftsystem som erbjuder kontroll och stabilitet, även i trånga utrymmen. För de mest krävande lyft- och riggningarbetena. Vajerdomkrafter HSL-SERIEN, Vajerdomkrafter Kompakt system med hög kapacitet för kontrollerade lyft och nedsänkningar. Vajerdomkraftersystem som ger fullständig kontroll vid precisionslyft. SYNKRON HÖJNING SLÄPSYSTEM MODULTRAILER SHS-SERIEN, SYNKRONLYFT LASTPOSITIONERINGS- SYSTEM MED HÖG PRECISION Lyft- och lastpositioneringssystem med hög precision som ökar kranars kapacitet. HSK, HSKLH-SERIEN, SLÄPSYSTEM Ett system som består av en serie släpskor som drivs av hydrauliska tryck-/dragcylindrar, vilka färdas över en förbyggd bana. SPMT-SERIEN, SJÄLVGÅENDE MODULTRAILERS En trailer med en slank konstruktion som transporterar stora och tunga föremål. Hydraulkraft i ett linjärt drivet transportsystem. STEGLYFTSYSTEM DELNINGSFLÖDESPUMPAR SYNKRONLYFTNING BLS-SERIEN, STEGLYFTCYLINDRAR Dubbelverkande cylindrar med solid kolvkonstruktion gör det möjligt att lyfta laster många gånger längre än cylinderns slaglängd. Lösningen för inkrementella lyft. SFP-SERIEN, DELNINGSFLÖDESPUMPAR Delningsflödespumpen är en ekonomiskt intressant lösning för kontrollerade flerpunktslyft. Multipla utlopp med likvärdiga oljeflöden. O-SERIEN, SYNKRONLYFTSYSTEM Högtryckshydraulik kombinerad med PLCkontrollerade övervakningssystem för lyftarbeten med hög precision. Det mångfunktionella lyftsystemet. 15

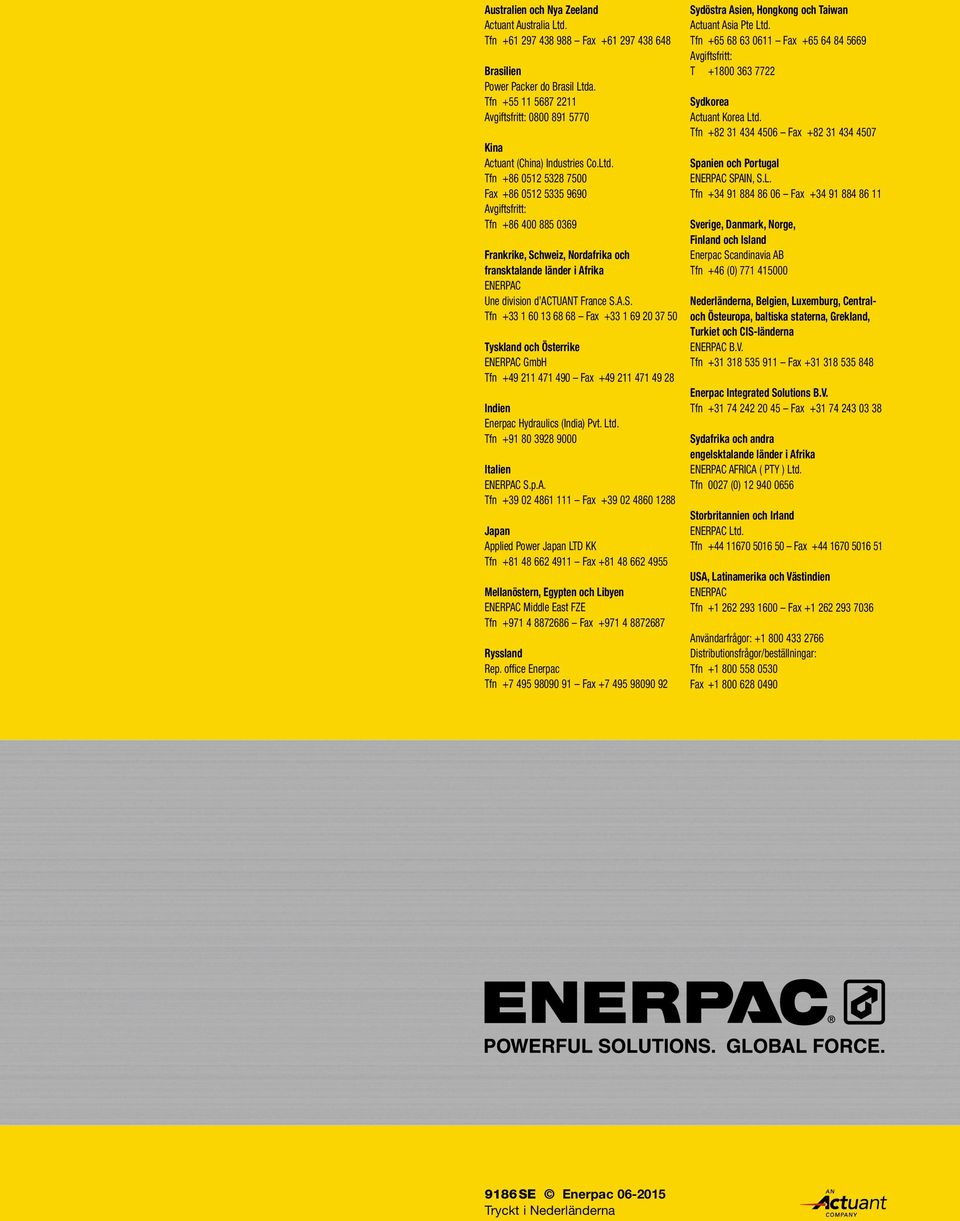

16 Australien och Nya Zeeland Actuant Australia Ltd. Tfn Fax Brasilien Power Packer do Brasil Ltda. Tfn Avgiftsfritt: Kina Actuant (China) Industries Co.Ltd. Tfn Fax Avgiftsfritt: Tfn Frankrike, Schweiz, Nordafrika och fransktalande länder i Afrika ENERPAC Une division d ACTUANT France S.A.S. Tfn Fax Tyskland och Österrike ENERPAC GmbH Tfn Fax Indien Enerpac Hydraulics (India) Pvt. Ltd. Tfn Italien ENERPAC S.p.A. Tfn Fax Japan Applied Power Japan LTD KK Tfn Fax Mellanöstern, Egypten och Libyen ENERPAC Middle East FZE Tfn Fax Ryssland Rep. office Enerpac Tfn Fax Sydöstra Asien, Hongkong och Taiwan Actuant Asia Pte Ltd. Tfn Fax Avgiftsfritt: T Sydkorea Actuant Korea Ltd. Tfn Fax Spanien och Portugal ENERPAC SPAIN, S.L. Tfn Fax Sverige, Danmark, Norge, Finland och Island Enerpac Scandinavia AB Tfn +46 (0) Nederländerna, Belgien, Luxemburg, Centraloch Östeuropa, baltiska staterna, Grekland, Turkiet och CIS-länderna ENERPAC B.V. Tfn Fax Enerpac Integrated Solutions B.V. Tfn Fax Sydafrika och andra engelsktalande länder i Afrika ENERPAC AFRICA ( PTY ) Ltd. Tfn 0027 (0) Storbritannien och Irland ENERPAC Ltd. Tfn Fax USA, Latinamerika och Västindien ENERPAC Tfn Fax Användarfrågor: Distributionsfrågor/beställningar: Tfn Fax SE Enerpac Tryckt i Nederländerna
