TMALL 0141 Presentation v 1.0. PSB Tågplan 2020 Informationsmöte 23 oktober 2018

Transkript

1 TMALL 0141 Presentation v 1.0 PSB Tågplan 2020 Informationsmöte 23 oktober 2018

2 Agenda Inledning Genomgång PSB från respektive område Nord och Mitt Öst Väst Syd Perioder vi bevakar särskilt Avslutning 2

3 Inledning Upplägg på mötet Alla har på ljudlöst, och presentatören säger till när det är möjligt att ställa frågor Frågor vi inte kan bemöta i sittande möte antecknas och återkopplas via mejl till de mejladresser som inbjudan till detta mötet gick ut till Samrådssvar skickas till jnb@trafikverket.se 3

4 4 Kartor från Nord, Mitt och Öst i separat presentation

5 Planerade Större Banarbete T20 VÄST Vi planerar alla större arbeten så att vi har omledningsmöjlighet i T20 (Svårt med Hamnen, dock) Detta arbete blir ett underlag för kommande stora arbeten T21 och T22. Vi sitter redan nu och samplanerar för att underlätta för de större arbeten som kommer i och med Västlänken. Våra omledningsbanor behövs upprustas för ökad trafik. Vi kommer försöka att i skuggorna på våra PSB försöka lägga in så mycket övriga arbeten som inte påverkar trafiken mer, men som frigör tider andra veckor. 5

6 PSB V1 Västkustbanan, KTK V V V V V V Spårbyggnation Almedal- Mölndal Nedre Gubbero- Almedal Almedal- Mölndal Övre v.2030 M 00:00 S 24:00 v.2031 M 00:00 S 24:00 V V2030 Trafikavbrott från G mot Vkb samt Kust till Kust. Tillhör objekt samt Inläsning och generering S kl V V2030 Byggnation och hopkoppling av befintliga spår Trafikavbrott från G Mdn Tillhör objekt , Inläsning och generering S kl V V2030 Trafikavbrott från G mot Kust till Kust Tillhör objekt samt Inläsning och generering S kl Sammanfattning V 30 Trafikavbrott hela veckan M-S på Västkustbanan och Kust till Kust. Omledningsmöjlighet via Jönköpingsbanan V V2031 Trafikavbrott från G mot Kust till Kust E-drift från G mot Mdn tillhör objekt samt V V2031 Trafikavbrott från G mot Kust till Kust Tillhör objekt samt V V2031 Trafikavbrott från G mot Kust till Kust -drift från G mot Mdn tillhör objekt samt Sammanfattning V31 Trafikavbrott hela veckan på Kust till Kust Enkelspårsdrift mellan Göteborg Central och Mölndal nedre. Omledningsmöjlighet via Jönköpingsbanan 6

7 Hastighetsnedsättning kopplat till V1 Detta arbete tillhör Västlänken, när denna är klar kommer den södra mynningen att ansluta i detta område. Två nya spår kommer att byggas för att kunna jobba mer ostört för tågtrafiken under byggperioden fram till From vecka 18 tom vecka 34 kommer det att var en STH på 70 km/t mellan Lisebergsdriftplats och Mölndals Nedre, samt Mölndals Övre. Cirka 6 och 7 kilometers nedsättning. Ordinarie hastighet är 110/100. 7

8 8 PSB V1

9 PSB V2 Västra stambanan, BJ, Bohusbanan V V Spårbyte. Pålning, Gjutning Tvärkanalisation i planskildhet Olskroken. Olskroken - Sävedalen Olskroken - Gubbero v.2015 To 23:15 M 14:00 v.2018 O S V V:2015 Pålning, gujtning, spontning,tvärkanalisation, Ktl-arbete Trafikavbrott: Västra stambanan, Sävenäs rangerbangård MOT G, Gk, Gsh, Gbm, Gro Trafikavbrott: Göteborg Marieholm, Ggöteborg Kville MOT G, ÖPPET: Bj-bana öppen för omledning till Gk, Gsh ÖPPET: Gk mot Gro V V:2018 Pålning, styvborrning, gutning, tvärkanalisation, ktl-arbeten. Trafikavbrott: O-F 22:00-22:00 Trafikavbrott Västra stambanan, Sävenäs rangerbangård Mot G, Gsh, Gk Trafikavbrott Göterborg Marieholm Mot G, Gro Trafikavbrott Göteborg skandiahamnen, Göteborg kville Mot Gro,G ÖPPET: Göteborg marieholm mot Gk, Gsh. 9

10 Framkomlighet PSB V2 Olskroken X = Stängt O - Öppet Relationer (Bana) driftplats Driftplats (Bana) Del 1 18 Del 2 (VSB) Sel Göteborg Central X X O (VSB) P Sävenäs Rangerbangård O O O Sär/Sävenäs lokstation Göteborg Central X X O (VSB) Sär/ Sävenäs lokstation Gro (VKB/KTK) X X X (VSB) Sär/Sävenäs lokstation Gk (Bohusbanan och hamnar) X X O (VSB) Sär/ Sävenäs lokstation Gbm (BJ-banan) X X O (BJ-banan) Gbm Gro (VKB/KTK) X X X (BJ-banan) Gbm Göteborg Central X X X (BJ-banan) Gbm GK (Bohusbanan) O O O (Bohusbanan) GK Gro (VKB/KTK) O X X 10

11 PSB V3 Göteborg Hamnbanan V Spårarbete Skandiahamnen - Kville v.2015 F v.2016 M v.2018 To 22:00 S24:00 V V V V 2018 Etapp 1 vecka 15 och 16 (Påskhelgen) (Baxning av spår) Etapp 2 vecka 18 (inkoppling av två spår samt riva växlar 762, 760/763 ) Trafikavbrott Båda etapperna innebär stopp på trafik Göteborg kville till Göteborg skandiahamn Mellan Etapp 1 och 2 måste det vara ca tre veckor emellan. Efter Etapp 1 kommer det endast vara dieseldrift fram tills Etapp 2 är klar. Håkan Lind Trafikverket kommer att kalla till ett först samverkansmöte senast vecka 15,

12 PSB V4 Bohusbanan V277946, V Renovering tunnel +Plattformshöjning (Uddevalla)- (Stenungsund) v.2038 M v.2042 S V V2038 V2040 Renovering av tunnelportaler - rivning, Gjutning samt bergarbeten Trafikavbrott hela perioden V V Uv Östra Plattformshöjning Trafikavbrott hela perioden BJ banan hålls öppen för omledning 12

13 PSB V5 Kust till Kustbanan V Spårbyte (Borås) - (Limmared) v.2025 O 21:00- v.2033 L 12:00 V V V2033 Spårbyte Bs-Hil - Bro/tunnelåtgärder samt spår/växelbyte Trafikavbrott (Borås(-(Limmared) V V 2025 V2026 Spårbyte Bs-Hil Broåtgärder Trafikavbrott (Borås)-(Limmared) Jönköpingsbanan öppen för omledning. 13

14 PSB V6 Västkustbanan V Bangårdsombyggnad Värö - Varberg v.2016, 2022, 2039 F S V V F-S 00:00-24:00 Trafikavbrott Västkustbanan och Viskadalsbanan stopp för trafik till Varberg Omledningsmöjlighet: Någon av banorna Kust till Kust, eller Jönköpingsbanan skall planeras för att vara öppen. 14

15 15 PSB V6 Järnvägstunnel och bangårdsombyggnad Varberg.

16 PSB V7 Älvsborgsbanan V V Spårbyte (Öxnered)-(Vara) Trafikavbrott v2015 F 12:00- v Ti 05:00 v.2034 F v.2040 M V V2015 V2016 Spår och växelbyte Öx Håp Trafikavbrott Vag - Öx OBS Inga uppställda tåg i Vg V V2034- V2040 Spår och växelbyte Öx Håp Trafikavbrott Vg - Vaa OBS Vändning ej möjlig i Vg Trafikpåverkan Bara Älvsborgsbanan, övriga linjer i Öxnered ej påverkade. 16

17 PSB V8 Jönköpingsbanan V Spårbyte FIST Bankeryd - Jönköping Trafikavbrott v.2041 O V43 M V V 2041 V2043 Bankeryd-Jönköping spårbyte Trafikstopp Bankeryd - Jönköping Omledning Kust till Kustbanan Jönköping och dess uppställningsspår är öppna under trafikstoppen 17

18 Västs PSB i kronologisk ordning 15 (Påsk) V2 Or Or-Sävl, Or-Gro Trafikstopp 15 (Påsk) V3* HamnbananGsh-GK Trafikstopp 15 (Påsk) V7 Älvsborg (Öx)-Vag Trafikstopp 16 F-S V6 VKB+Viskadal Varberg Trafikstopp 18 O-S V2 Or Or-Sävl Or-Gro Trafikstopp 18 To-SV3* HamnbananGsh-GK Trafikstopp 22 F-S V6 VKB+Viskadal Varberg Trafikstopp V5 Kust t Kust Borås-Limmared Trafikstopp 30 V1 VKB Gubbero-Mölndals Nedre Trafikstopp 30 V1 KTK Almedal-Mölndal Övre Trafikstopp 31 V1 VKB Gro-Mdn Enkelspårsdrift 31 V1 KTK Am - Mdö Trafikstopp V7 Älvsborg Öx-Vag Trafikstopp V4 Bohusbanan Uddevalla-Stenugnsund Trafikstopp 39 F-S V6 VKB+Viskadal Varberg Trafikstopp V8 F-Jö-N Jönköping-Bankeryd Trafikstopp Anm. V3. Under tiden mellan trafikstoppen är det endast tillåtet med diseldragare 18

19 Planerade Större Banarbete T20 SYD PSB S1 Vilhelmsborg-Simrishamn Trafikavbrott Vecka 2046 måndag kl Vecka 2049 söndag kl PSB S2 (Flädie) Arlöv Trafikavbrott Vecka 2019 måndag kl Vecka 2034 söndag kl. 23:00 PSB S3 (Kävlinge) Flädie Trafikavbrott Vecka 2019 måndag kl Vecka 2034 söndag kl. 24:00 PSB S4 Arlöv (Lund) Trafikavbrott Vecka 2034 lördag kl Vecka 2035 fredag kl PSB S5 (Åstorp) (Teckomatorp) Trafikavbrott Vecka 2005 måndag kl. 00:00 Vecka 2018 söndag kl. 24:00 PSB S6 (Helsingborg gbg) Teckomatorp Trafikavbrott Vecka 2035 lördag kl. 01:30 Vecka 2044 söndag kl. 24:00 19

20 PSB S5 (Åstorp) (Teckomatorp) Trafikavbrott Vecka 2005 måndag kl. 00:00 Vecka 2018 söndag kl. 24:00 ÅP 52 TP 23 20

21 PSB S3 (Kävlinge) Flädie Trafikavbrott Vecka 2019 måndag kl Vecka 2034 söndag kl. 24:00 Kg 84 Fl 32,34 21

22 PSB S2 (Flädie) Arlöv Trafikavbrott Vecka 2019 måndag kl Vecka 2034 söndag kl. 23:00 M 703 Fl 31,33 M

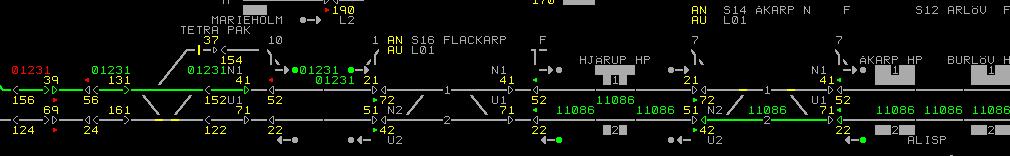

23 PSB S4 Arlöv (Lund) Trafikavbrott Vecka 2034 lördag kl Vecka 2035 fredag kl M 701,705,707 Lu 22,52 23

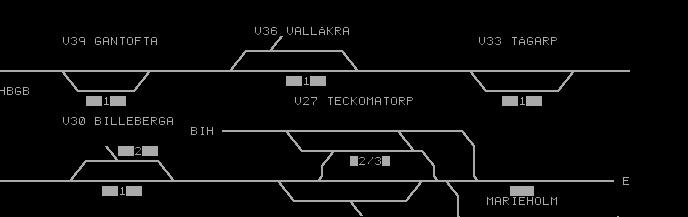

24 PSB S6 (Helsingborg gbg) Teckomatorp Trafikavbrott Vecka 2035 lördag kl. 01:30 Vecka 2044 söndag kl. 24:00 Hb 103 Tp 31,83 24

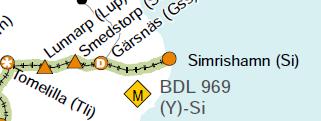

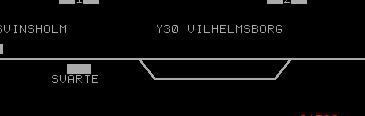

25 PSB S1 Vilhelmsborg-Simrishamn Trafikavbrott Vecka 2046 måndag kl Vecka 2049 söndag kl Vlb 22 25

26 Perioder vi bevakar särskilt När vi analyserar påverkan på hela järnvägssystemet vecka för vecka så kan vi konstatera att det är fyra perioder där vi har större utmaningar: Påskhelgen Kristihimmelsfärdshelgen Sommar Vecka 39 26

27 Avslutning Samrådssvar senast 31 oktober kl 15:00 Samrådssvar lämnas till eller per post till: Trafikverket Järnvägsnätsbeskrivning 2020 samrådssvar Borlänge Nästa möte angående Tågplan 2020 är Tidig dialog 22 och 23 januari
