JNB 2017 Nedsättningar och - Risk för varaktiga nedsättningar. (bilaga 3E och kapitel 3.4.1) Presentation per stråk. 10:e december 2015

Transkript

1 TMALL 0141 Presentation v 1.0 JNB 2017 Nedsättningar och - för varaktiga nedsättningar (bilaga 3E och kapitel 3.4.1) Presentation per stråk 10:e december 2015

2 Ändringar jmf remissutgåvan (1) Ändring i JNB 2017 Planerad åtgärd Nedsättning Älvsbyn-Koler är borttagen Spårbyte 2016 Nedsättning Tillberga-Ransta är borttagen Spårbyte 2016 Vislanda-Mosselund ändrat från nedsättning till risk för tills spårbytet är klart Spårbyte 2017 Nedsättning Jönköping-Nässjö är borttagen Rälsbyte 2016 för nedsättning i Flen är borttagen Växelbyten 201 Nedsättning i Örebro är borttagen Växelbyten

3 Ändringar jmf remissutgåvan (2) Ändring i JNB 2017 ändrad riskbedömning för nedsättning Malmö C Lockarp samt Fagersta-Ludvika är borttagen Ändrat från nedsättning till risk för varaktig nedsättning för Kristinehamn-Nykroppa, Norra bohusbanan och Landeryd-Furet Kortat nedsättningssträckor på Kinnekullebanan och Älvsborgsbanan Ändrad nedsättning Mellerud-Billingsfors till STH80 för persontåg (dvs som idag) samt för godståg till STH50 (högre än idag). 3

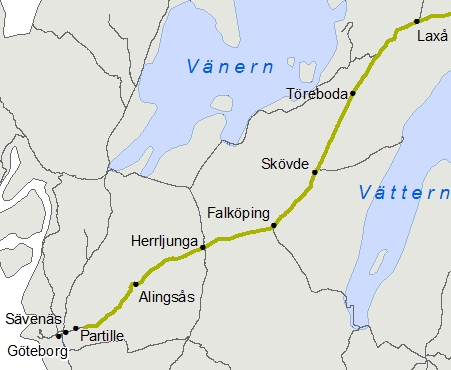

4 Ändring Västra stambanan Skövde-Falköping nedspår km STH 130 pga dåliga räler. Floby-Alingsås nedspår km STH 130 pga dåliga räler Vårgårda-Alingsås uppspår km STH 130 pga dåligt spår. Baggetorp-Pålsboda n-spår km för varaktigt sänkt STH till 130 pga dåliga räler. Hallsberg personbangård, spårväxlar (8 st) på spår U1 och N1, för varaktig hastighetsnedsättning. Spårväxlar i Flen. Aviserad risk 2017 tas bort. Spårväxelbyte planeras för genomförande

5 Södra stambanan Ändring Tranås Flisby U-sp. Km STH 130 pga dåliga räler. Tranås Gripenberg N-sp. Km STH 130 pga dåliga räler. Norrköping, bro Ättetorps km Nu liggande nedsättning kvarstår STAX 22,5 (D2) och STH 50km/h på grund av bärighetsproblem. Vislanda Älmhult U-sp, km samt Älmhult-Mosselund km för nedsättning till STH 130 pga dåligt spår (till dess spårbytet genomförts 2017). Ålberga-Kolmården. km för varaktig nedsättning p.g.a. dåliga räler Flisby-Nässjö uppspår km samt nedspår km för varaktig nedsättning pga dåliga räler. Aleholm Grevaryd, U-sp. Km för varaktig nedsättning pga dåliga räler. Kimstad. Växel 105 samt 106 är dåliga. för varaktigt trafikstopp mot Finspång. för varaktig nedsättning STH 160 nedspår genom spårväxlarna i Hästveda (5 st), Osby (4 st), Mosselund (4 st), Tunneby (4 st) och Diö (4 st). 5

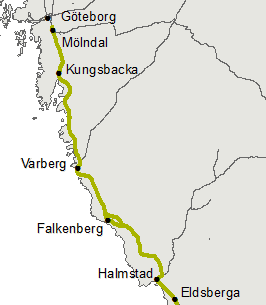

6 Västkustbanan Almedal-Mölndal, U-sp. km för varaktig nedsatt hastighet till Sth 90 pga dåliga räler. Spårväxlar 436 och 438 i Halmstad är dåliga. Km för varaktigt nedsatt Sth. 6

7 Ostkustbanan Gävle-Vallvik E-sp. Km samt km för varaktig nedsättning till sth 70 pga dåligt spår.. Storvreta-Skutskär-Gävle U-sp. km , , , , samt för varaktig nedsättning till sth 130 pga dåligt spår. 7

8 Dalabanan Uppsala N. Sala E-sp.km för varaktig hastighetsnedsättning p.g.a. dåliga räler. (Uppsala Norra ingår). Sala - Broddbo E-sp. km för varaktig hastighetsnedsättning p.g.a. dåliga räler. Avesta/Krylbo Hedemora,.km för varaktig hastighetsnedsättning pga dåligt spår. 8

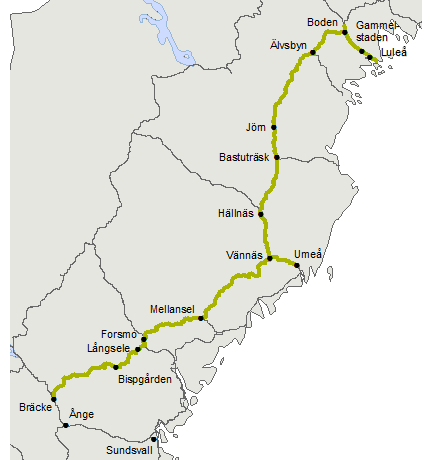

9 Stambanan genom övre Norrland Ändring Koler-Bastuträsk, km , nedsättning 70/70 (G-tåg/Rst) pga dåligt spår. Aviserad nedsättning sträckan Älvsbyn-Koler tas bort i JNB 2017 då spårbyte planeras genomföras

10 Norra stambanan Kommer ej genomföras Ånge, stax 25. Höjning till STAX 25 kan inte genomföras på Ånge bangård pga uteblivna åtgärder 10

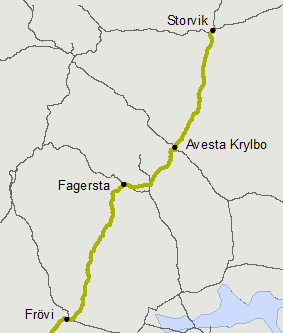

11 Godsstråket genom Bergslagen Örebro - Frövi uppspår km och samt nedspår och för varaktig nedsättning till STH 130 pga dåliga räler. Bro över Järnvägsgatan Avesta Krylbo. km för varaktig nedsättning av STAX och STH på grund av bärighetsproblem Örebro spårväxlar 115/116 o 117/118, aviserad nedsättning 2017 tas bort. Växelbyte planeras genomföras

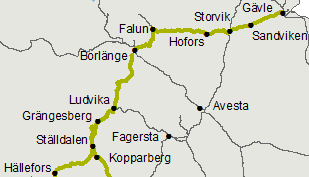

12 Bergslagsbanan bro över Dalälven vid Domnarvet i Borlänge, sidospår.km för varaktig nedsättning av STAX och STH på grund av bärighetsproblem 12

13 Värmlandsbanan Degerfors-Karlstad-Klingerud, km samt km samt Eventuellt ökade restriktioner för tunga transporter samt risk för varaktigt nedsatt Sth 130 pga dåliga räler Bro över Norsälven mellan Kil och Fagerås. för varaktig nedsättning av STAX och STH på grund av bärighetsproblem 13

14 Skånebanan Åstorp Helsingborg godsbangård km för varaktig hastighetsnedsättning på grund av dåligt spår 14

15 Jönköpingsbanan Falköping Bankeryd, km för varaktig hastighetsnedsättning pga dåliga räler. Bankeryd Jönköping, km för varaktig nedsättning till STH70 pga dåligt spår Jönköping Nässjö km Aviserad nedsättningen JNB 2017 tas bort eftersom rälsbyte planeras genomföras

16 Älvsborgsbanan Ändring Vänersborg-Grästorp, km samt STH 80 pga dåligt spår Grästorp-Håkantorp, km STH 80 pga dåligt spår Herrljunga-Fristad, km STH 80 pga dåligt spår Bro över Nossan vid Forshall i Grästorp. för varaktig nedsättning av STAX och STH på grund av bärighetsproblem Bro över Nossan vid Herrljunga. för varaktig nedsättning av STAX och STH på grund av bärighetsproblem 16

17 Mälarbanan Bro över allmän väg E18 Västerås (Tegnergatan) U/N-sp. km för varaktig nedsättning av STAX och STH på grund av bärighetsproblem. Västerås Norra-Dingtuna-Kolbäck uppspår km , och nedspår km , för varaktig hastighetsnedsättning p.g.a. dåliga räler. Kolbäck Jädersbruk, km , samt km för varaktig hastighetsnedsättning p.g.a. dåliga räler.. 17

18 Svealandsbanan - stråk Eskilstuna-Folkesta uppspår km samt Folkesta-Rekarne enkelspår km för varaktig nedsättning p.g.a. dåliga räler. 18

19 Sala-Oxelösund Flens övre Eskilstuna km för varaktig hastighetsnedsättning på hela eller delar av sträckan på grund av dåligt spår Rekarne Kolbäck. km för varaktig hastighetsnedsättning pga dåliga räler Tillberga-Ransta, Nedsättningen tas bort ur JNB Spårbyte planeras genomföras Ban typ 3 19

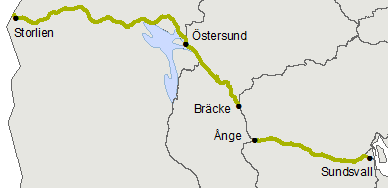

20 Mittbanan Storlien-Gränsen, km för partiella varaktiga nedsättningar till sth 40 pga dåligt spår. Stöde-Vattjom km , för varaktig sth 40 pga dåligt spår 20

21 Malmbanan Holmfors-Ljuså, km , risk för varaktiga nedsättningar för malmtågen (40Km/h) pga dåligt spår Harrträsk-Gällivare, km , risk för varaktig nedsättningar för malmtågen (40Km/h) pga dåliga räler Bro Bäck (mellan Vassijaure och Låktatjåkka), km risk för varaktig nedsättning av STAX och STH på grund av bärighetsproblem Bro Rautasjokk södra, km risk för varaktig nedsättning av STAX och STH på grund av bärighetsproblem 21

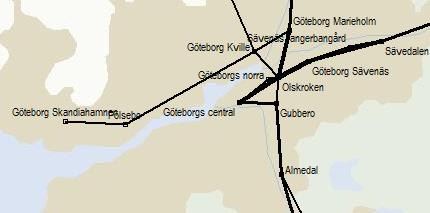

22 Göteborgs närområde Almedal, U-N-sp.km för varaktig nedsättning till Sth 90 på grund av dåligt spår. Sävedalen, 3 st spårväxlar (Vx301, 302 och 305). för varaktigt nedsatt hastighet på grund av dåliga växlar. 22

23 Godsstråket genom Skåne Lockarp Trelleborg, km för varaktig hastighetsnedsättning på grund av dåliga räler och befästning. (Idag STH110, PS! kapacitetsprojekt pågår som kommer att generera Sth-höjning till STH160 Redan

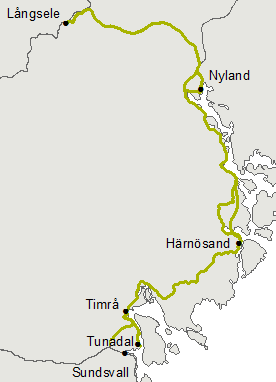

24 Ådalsbanan Västerasby-Långsele, km , risk för partiella varaktiga hastighetsnedsättningar och ev temporär avstängning av bana för åtgärder under tjällossningsperioden. 24

25 Rååbanan Helsingborg Teckomatorp, km för varaktig hastighetsnedsättning pga dåligt spår. 25

26 Skelleftebanan och Forsmo-Hoting Bro Skellefte älv mellan Finnforsfallet och Skellefteå. för varaktig nedsättning av STAX och STH på grund av bärighetsproblem Bro över Rörströmsälven mellan Betåsen och Ådalsliden. km , för varaktig nedsättning av STAX och STH på grund av bärighetsproblem Bro över Fjällsjöälven norr om Rossön. Km , för varaktig nedsättning av STAX och STH på grund av bärighetsproblem 26

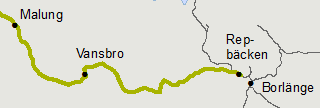

27 Västerdalsbanan Repbäcken-Rågsved, km risk för partiella varaktiga nedsättningar till sth40. 27

28 Mora-Älvdalen/Vika Ändring i kap Bro Österdalälven Oxberg (komb. Väg-järnvägsbro) mellan Mora och Blyberg. km för varaktig nedsättning av STAX och STH på grund av bärighetsproblem 28

29 Harghamnsbanan Ändring Dannemora-Hallstavik, km , ny STH 40, pga dåligt spår Örbyhus-Dannemora, km risk för varaktig nedsättning till STH40 pga dåligt spår. 29

30 Stångådalsbanan Hultsfred-Berga, km och risk för varaktig nedsättning till STH 70 pga dålig banöverbyggnad 30

31 Tjustbanan, Bjärka-Säby-Västervik Bjärka-Säby-Västervik, km för partiella varaktiga hastighetsnedsättningar på dåligt spår 31

32 Övriga banor i Värmland Bofors-Strömtorp, km , Sth40 nödvändigt. (Nedsatt Sth 20 gör det besvärligt på grund av topografin.) för totalstopp pga dåligt spår Kristinehamn-Nässundet, km risk för nedsättning till STH 80 på grund av dåligt spår. Nässundet-Storfors, km risk för nedsättning till STH 80 på grund av dåligt spår. Daglösen-Filipstad-Persberg, km risk för nedsättning till Sth 80 för motorvagnståg och sth 40 för godståg på grund av dåligt spår 32

33 Fryksdalsbanan Ändring Kil-Sunne, km Sth 80 på grund av dåligt spår 33

34 Mellerud-Billingsfors Ändring Mellerud-Billingsfors km STH 50 för godstrafik på grund av dåligt spår. Ingen ändring mot linjeboken för persontrafiken. 34

35 Bohusbanan Munkedal Alvhem Dingle-Tanum, km för nedsättning till STH 80 på grund av dåligt spår. Stenungsund vxl42, km för varaktig klovning på grund av dålig växel. (Detta drabbar trafiken in till industrin och inte STH i rakläge ) Uddevalla för 9 st spårväxlar i huvuttågväg är det risk för varaktig klovning på grund av dåliga växlar. (Kanske inte påverkar trafiken då det kan gå att hitta andra vägar på bangården). Uddevalla-Strömstad (flertalet spårväxlar i huvuttågväg) risk för varaktig klovning pga. dåliga växlar. Överbyggnad på vägport i Munkedal, Vadholmsvägen, km för varaktig nedsättning av STAX och STH på grund av bärighetsproblem 35

36 Kinnekullebanan Ändring STH 80 pga dåligt spår på följande sträckor Mariestad-Lugnås km Forshem-Källby km Lidköping-Håkantorp km Spårväxlar. för varaktig klovning pga. dåliga växlar. Lidköping växel 3 Mariestad växel 8, 13 samt 105 Forshem växel 1a 36

37 Viskadalsbanan Ändring Borås-Viskafors, km STH 80 på grund av dåligt spår Skene-Varberg, km STH 80 på grund av dåligt spår 37

38 Nässjö-Halmstad för varaktig nedsättning till Sth 80 mellan Landeryd - Torup km samt Oskarström - Åled km på grund av dåligt spår. Bro över Storån i Forsheda. för varaktig nedsättning av STAX och STH på grund av bärighetsproblem. Bro i Malmbäck (Malmbäck II), km för varaktig nedsättning av STAX och STH på grund av bärighetsproblem. Bro i Malmbäck (Malmbäck III), km för varaktig nedsättning av STAX och STH på grund av bärighetsproblem. 38

39 Älmhult Olofström Älmhult-Olofström, km för varaktiga partiella hastighetsnedsättningar pga dåligt spår. 39

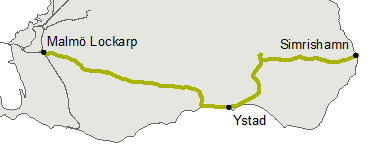

40 Ystadsbanan Tomelilla-Ystad, km för varaktiga hastighetsnedsättningar pga dåligt spår. 40

41 Kristianstad C - Åhus Rinkaby-Åhus, km för varaktiga partiella hastighetsnedsättningar pga dåligt spår 41
