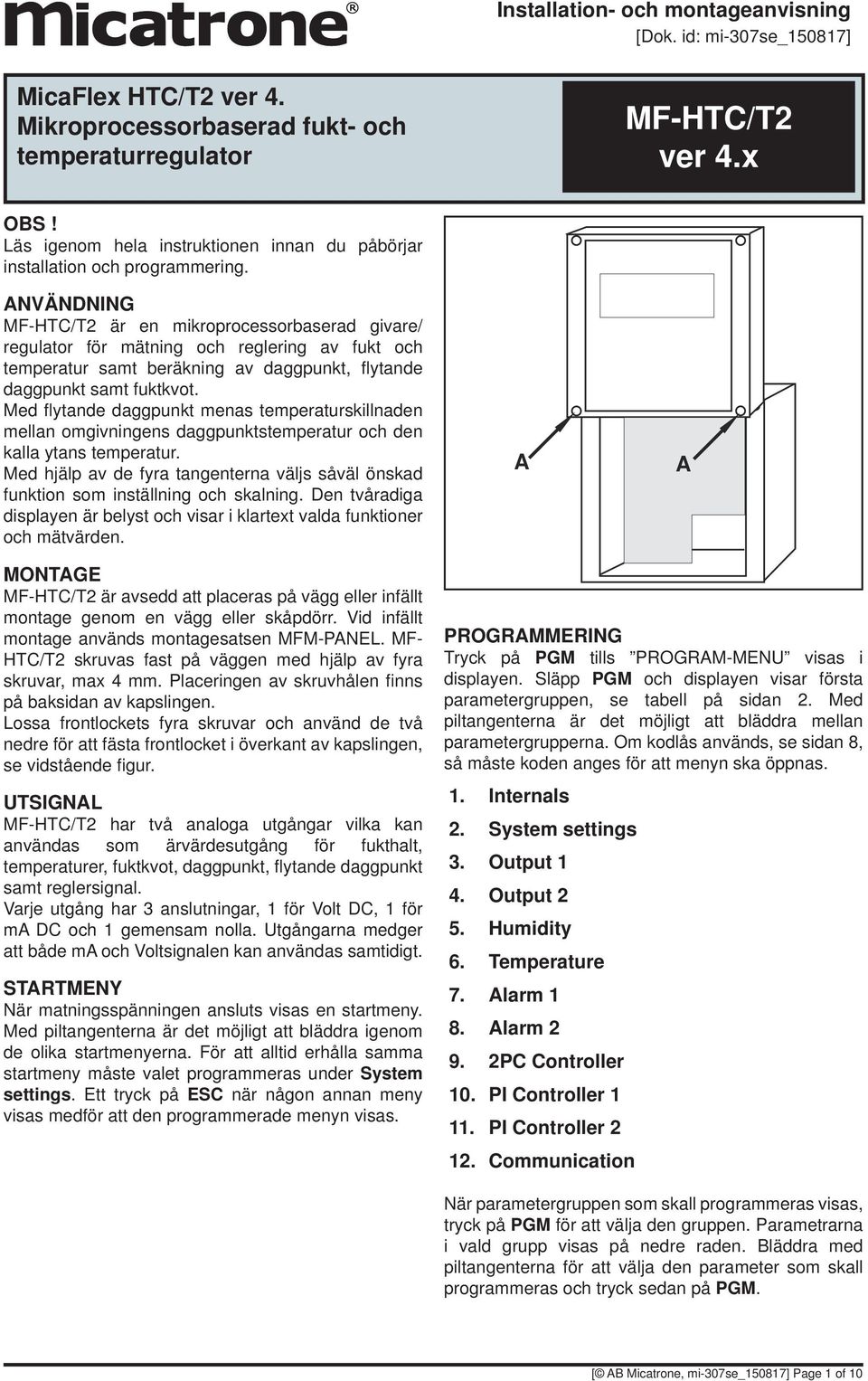

1 Installation- och montageanvisning [Dok. id: mi-307se_150817] MicaFlex HTC/ ver 4. Mikroprocessorbaserad fukt- och temperaturregulator MF-HTC/ ver 4.x OBS! Läs igenom hela instruktionen innan du påbörjar installation och programmering. ANVÄNDNING MF-HTC/ är en mikroprocessorbaserad givare/ regulator för mätning och reglering av fukt och temperatur samt beräkning av daggpunkt, fl ytande daggpunkt samt fuktkvot. Med fl ytande daggpunkt menas temperaturskillnaden mellan omgivningens daggpunktstemperatur och den kalla ytans temperatur. Med hjälp av de fyra tangenterna väljs såväl önskad funktion som inställning och skalning. Den tvåradiga displayen är belyst och visar i klartext valda funktioner och mätvärden. A A MTAGE MF-HTC/ är avsedd att placeras på vägg eller infällt montage genom en vägg eller skåpdörr. Vid infällt montage används montagesatsen MFM-PANEL. MF- HTC/ skruvas fast på väggen med hjälp av fyra skruvar, max 4 mm. Placeringen av skruvhålen fi nns på baksidan av kapslingen. Lossa frontlockets fyra skruvar och använd de två nedre för att fästa frontlocket i överkant av kapslingen, se vidstående fi gur. UTSIGNAL MF-HTC/ har två analoga utgångar vilka kan användas som ärvärdesutgång för fukthalt, temperaturer, fuktkvot, daggpunkt, fl ytande daggpunkt samt reglersignal. Varje utgång har 3 anslutningar, 1 för Volt DC, 1 för ma DC och 1 gemensam nolla. Utgångarna medger att både ma och Voltsignalen kan användas samtidigt. STARTMENY När matningsspänningen ansluts visas en startmeny. Med piltangenterna är det möjligt att bläddra igenom de olika startmenyerna. För att alltid erhålla samma startmeny måste valet programmeras under System settings. Ett tryck på ESC när någon annan meny visas medför att den programmerade menyn visas. PROGRAMMERING Tryck på PGM tills PROGRAM-MENU visas i displayen. Släpp PGM och displayen visar första parametergruppen, se tabell på sidan 2. Med piltangenterna är det möjligt att bläddra mellan parametergrupperna. Om kodlås används, se sidan 8, så måste koden anges för att menyn ska öppnas. 1. Internals 2. System settings 3. Output 1 4. Output 2 5. Humidity 6. Temperature 7. Alarm 1 8. Alarm PC Controller 10. PI Controller PI Controller Communication När parametergruppen som skall programmeras visas, tryck på PGM för att välja den gruppen. Parametrarna i vald grupp visas på nedre raden. Bläddra med piltangenterna för att välja den parameter som skall programmeras och tryck sedan på PGM. [ AB Micatrone, mi-307se_150817] Page 1 of 10

2 PARAMETERLISTA Internals P00 SW: I/O P01 SW: OPI System settings P64 Display CUSTOM + 2PC + P71 Custom Row 1 P72 Custom Row 2 P65 Number of OPI P66 Access code Output 1 P54 Source P55 Signal V P56 Signal ma P57 Minval P58 Maxval Output 2 P59 Source P60 Signal V P61 Signal ma P62 Minval P63 Maxval Humidity P02 0%[V] P %[V] P04 Sensor nr P05 Cal Tbl FACTORY USER 2P USER 1P FACTORY P06 UsrCalPt P07 UsrCalPt P08 SinglePt Temperature P09 Temp Unit C F K C P10 Offset Adj P11 Offset Adj Alarm 1 P12 Mode P13 Source P14 Limit P15 Delay [s] P16 Reset MANUAL P17 Beeper P18 Mute time Alarm 2 P19 Mode P20 Source P21 Limit P22 Delay [s] P23 Reset MANUAL P24 Beeper P25 Mute time PC Controller P26 Ch1 P27 Ch1 Src P28 Ch1 On P75 Ch1 Max P29 Ch1 Diff P30 Ch1 Delay P31 Ch2 Page 2 of 10 [ AB Micatrone, mi-307se_150817]

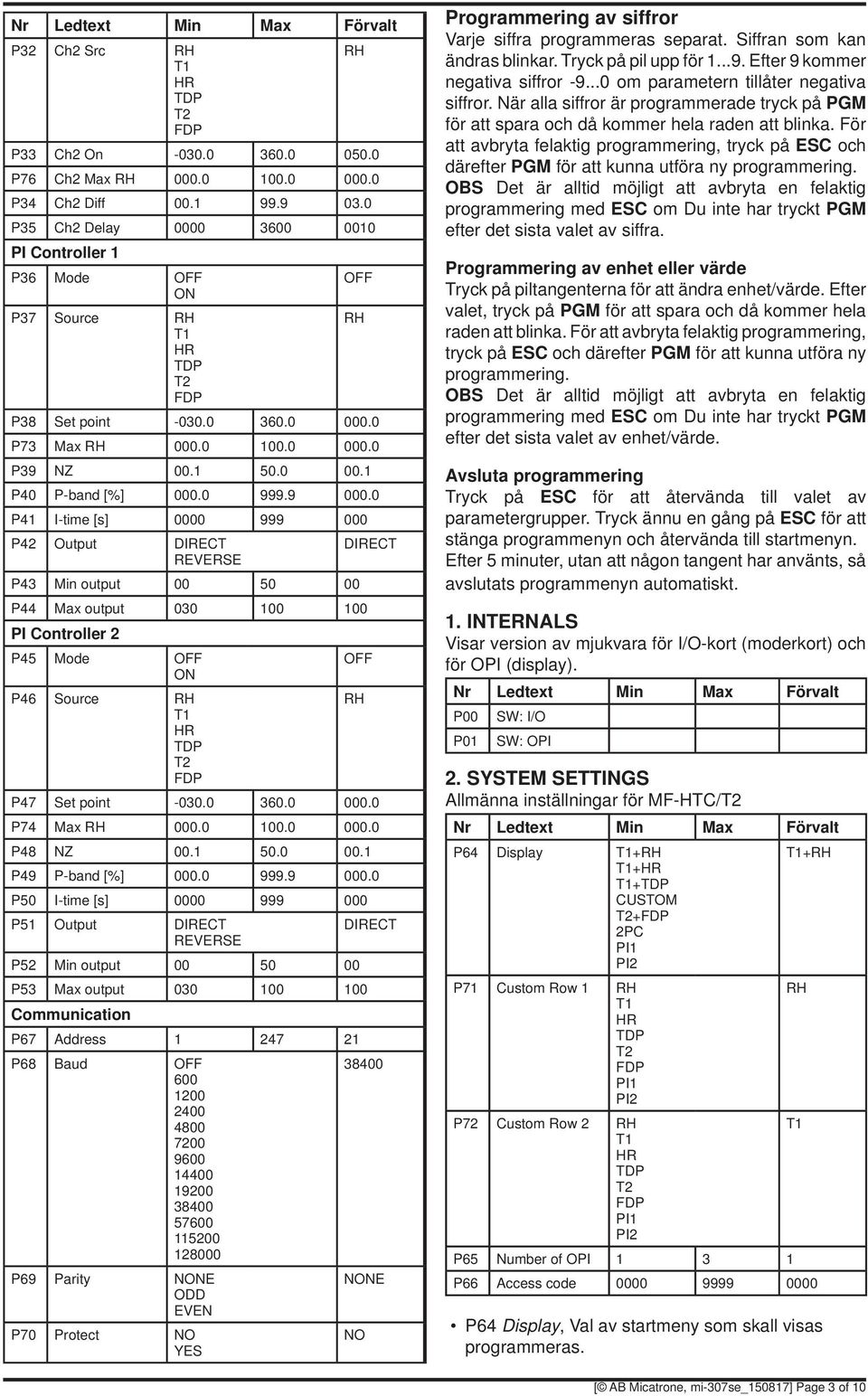

3 P32 Ch2 Src P33 Ch2 On P76 Ch2 Max P34 Ch2 Diff P35 Ch2 Delay PI Controller 1 P36 Mode P37 Source P38 Set point P73 Max P39 NZ P40 P-band [%] P41 I-time [s] P42 Output DIRECT DIRECT REVERSE P43 Min output P44 Max output PI Controller 2 P45 Mode P46 Source P47 Set point P74 Max P48 NZ P49 P-band [%] P50 I-time [s] P51 Output DIRECT DIRECT REVERSE P52 Min output P53 Max output Communication P67 Address P68 Baud P69 Parity NE ODD EVEN P70 Protect NO YES NE NO Programmering av siffror Varje siffra programmeras separat. Siffran som kan ändras blinkar. Tryck på pil upp för Efter 9 kommer negativa siffror om parametern tillåter negativa siffror. När alla siffror är programmerade tryck på PGM för att spara och då kommer hela raden att blinka. För att avbryta felaktig programmering, tryck på ESC och därefter PGM för att kunna utföra ny programmering. OBS Det är alltid möjligt att avbryta en felaktig programmering med ESC om Du inte har tryckt PGM efter det sista valet av siffra. Programmering av enhet eller värde Tryck på piltangenterna för att ändra enhet/värde. Efter valet, tryck på PGM för att spara och då kommer hela raden att blinka. För att avbryta felaktig programmering, tryck på ESC och därefter PGM för att kunna utföra ny programmering. OBS Det är alltid möjligt att avbryta en felaktig programmering med ESC om Du inte har tryckt PGM efter det sista valet av enhet/värde. Avsluta programmering Tryck på ESC för att återvända till valet av parametergrupper. Tryck ännu en gång på ESC för att stänga programmenyn och återvända till startmenyn. Efter 5 minuter, utan att någon tangent har använts, så avslutats programmenyn automatiskt. 1. INTERNALS Visar version av mjukvara för I/O-kort (moderkort) och för OPI (display). P00 SW: I/O P01 SW: OPI 2. SYSTEM SETTINGS Allmänna inställningar för MF-HTC/ P64 Display CUSTOM + 2PC P71 Custom Row 1 P72 Custom Row 2 + P65 Number of OPI P66 Access code P64 Display, Val av startmeny som skall visas programmeras. [ AB Micatrone, mi-307se_150817] Page 3 of 10

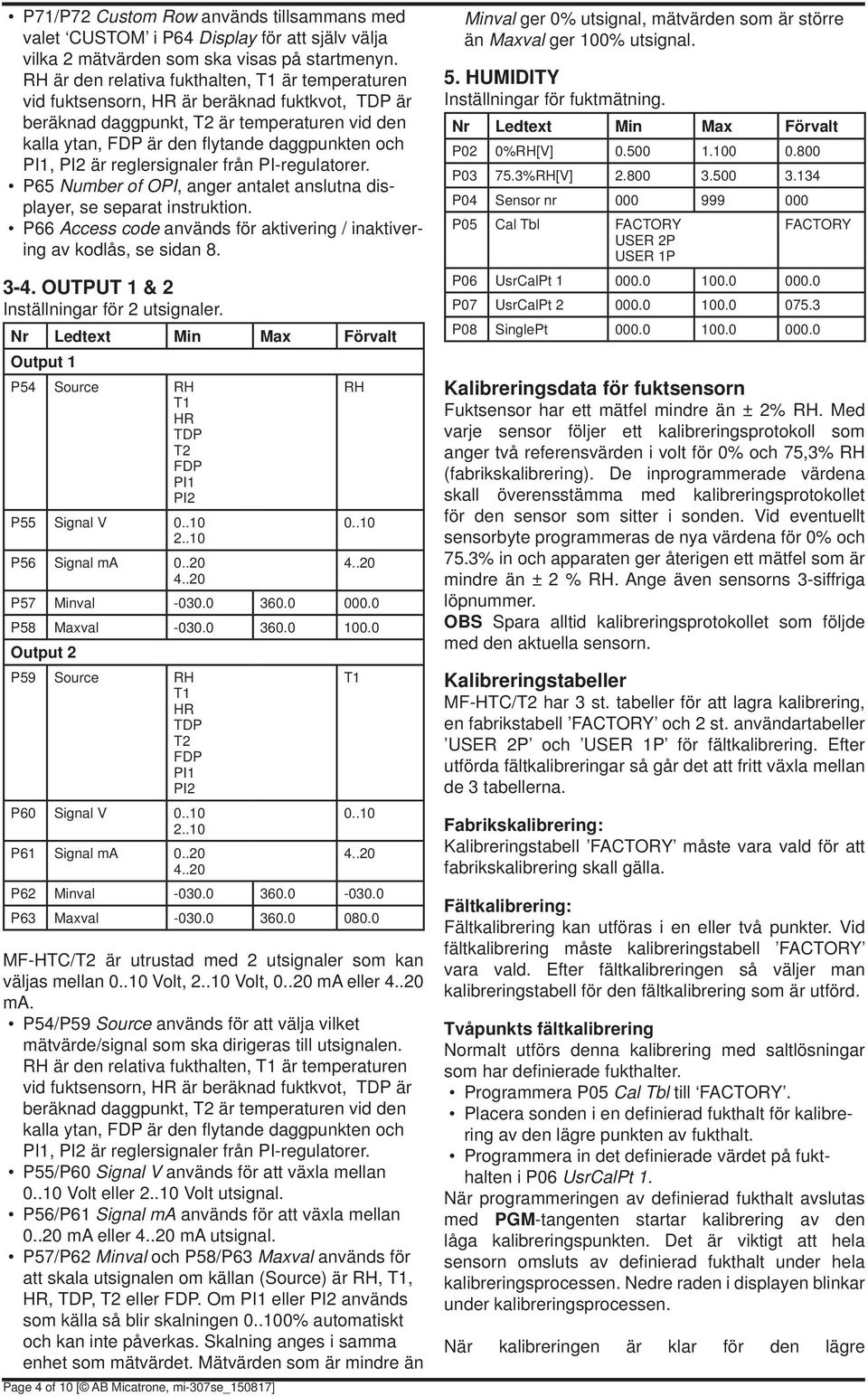

4 P71/P72 Custom Row används tillsammans med valet CUSTOM i P64 Display för att själv välja vilka 2 mätvärden som ska visas på startmenyn. är den relativa fukthalten, är temperaturen vid fuktsensorn, är beräknad fuktkvot, är beräknad daggpunkt, är temperaturen vid den kalla ytan, är den fl ytande daggpunkten och, är reglersignaler från PI-regulatorer. P65 Number of OPI, anger antalet anslutna displayer, se separat instruktion. P66 Access code används för aktivering / inaktivering av kodlås, se sidan OUTPUT 1 & 2 Inställningar för 2 utsignaler. Output 1 P54 Source Page 4 of 10 [ AB Micatrone, mi-307se_150817] P55 Signal V P56 Signal ma P57 Minval P58 Maxval Output 2 P59 Source P60 Signal V P61 Signal ma P62 Minval P63 Maxval MF-HTC/ är utrustad med 2 utsignaler som kan väljas mellan Volt, Volt, ma eller ma. P54/P59 Source används för att välja vilket mätvärde/signal som ska dirigeras till utsignalen. är den relativa fukthalten, är temperaturen vid fuktsensorn, är beräknad fuktkvot, är beräknad daggpunkt, är temperaturen vid den kalla ytan, är den fl ytande daggpunkten och, är reglersignaler från PI-regulatorer. P55/P60 Signal V används för att växla mellan Volt eller Volt utsignal. P56/P61 Signal ma används för att växla mellan ma eller ma utsignal. P57/P62 Minval och P58/P63 Maxval används för att skala utsignalen om källan (Source) är,,,, eller. Om eller används som källa så blir skalningen % automatiskt och kan inte påverkas. Skalning anges i samma enhet som mätvärdet. Mätvärden som är mindre än Minval ger 0% utsignal, mätvärden som är större än Maxval ger 100% utsignal. 5. HUMIDITY Inställningar för fuktmätning. P02 0%[V] P %[V] P04 Sensor nr P05 Cal Tbl FACTORY USER 2P USER 1P FACTORY P06 UsrCalPt P07 UsrCalPt P08 SinglePt Kalibreringsdata för fuktsensorn Fuktsensor har ett mätfel mindre än ± 2%. Med varje sensor följer ett kalibreringsprotokoll som anger två referensvärden i volt för 0% och 75,3% (fabrikskalibrering). De inprogrammerade värdena skall överensstämma med kalibreringsprotokollet för den sensor som sitter i sonden. Vid eventuellt sensorbyte programmeras de nya värdena för 0% och 75.3% in och apparaten ger återigen ett mätfel som är mindre än ± 2 %. Ange även sensorns 3-siffriga löpnummer. OBS Spara alltid kalibreringsprotokollet som följde med den aktuella sensorn. Kalibreringstabeller MF-HTC/ har 3 st. tabeller för att lagra kalibrering, en fabrikstabell FACTORY och 2 st. användartabeller USER 2P och USER 1P för fältkalibrering. Efter utförda fältkalibreringar så går det att fritt växla mellan de 3 tabellerna. Fabrikskalibrering: Kalibreringstabell FACTORY måste vara vald för att fabrikskalibrering skall gälla. Fältkalibrering: Fältkalibrering kan utföras i en eller två punkter. Vid fältkalibrering måste kalibreringstabell FACTORY vara vald. Efter fältkalibreringen så väljer man kalibreringstabell för den fältkalibrering som är utförd. Tvåpunkts fältkalibrering Normalt utförs denna kalibrering med saltlösningar som har defi nierade fukthalter. Programmera P05 Cal Tbl till FACTORY. Placera sonden i en defi nierad fukthalt för kalibrering av den lägre punkten av fukthalt. Programmera in det definierade värdet på fukthalten i P06 UsrCalPt 1. När programmeringen av defi nierad fukthalt avslutas med PGM-tangenten startar kalibrering av den låga kalibreringspunkten. Det är viktigt att hela sensorn omsluts av defi nierad fukthalt under hela kalibreringsprocessen. Nedre raden i displayen blinkar under kalibreringsprocessen. När kalibreringen är klar för den lägre

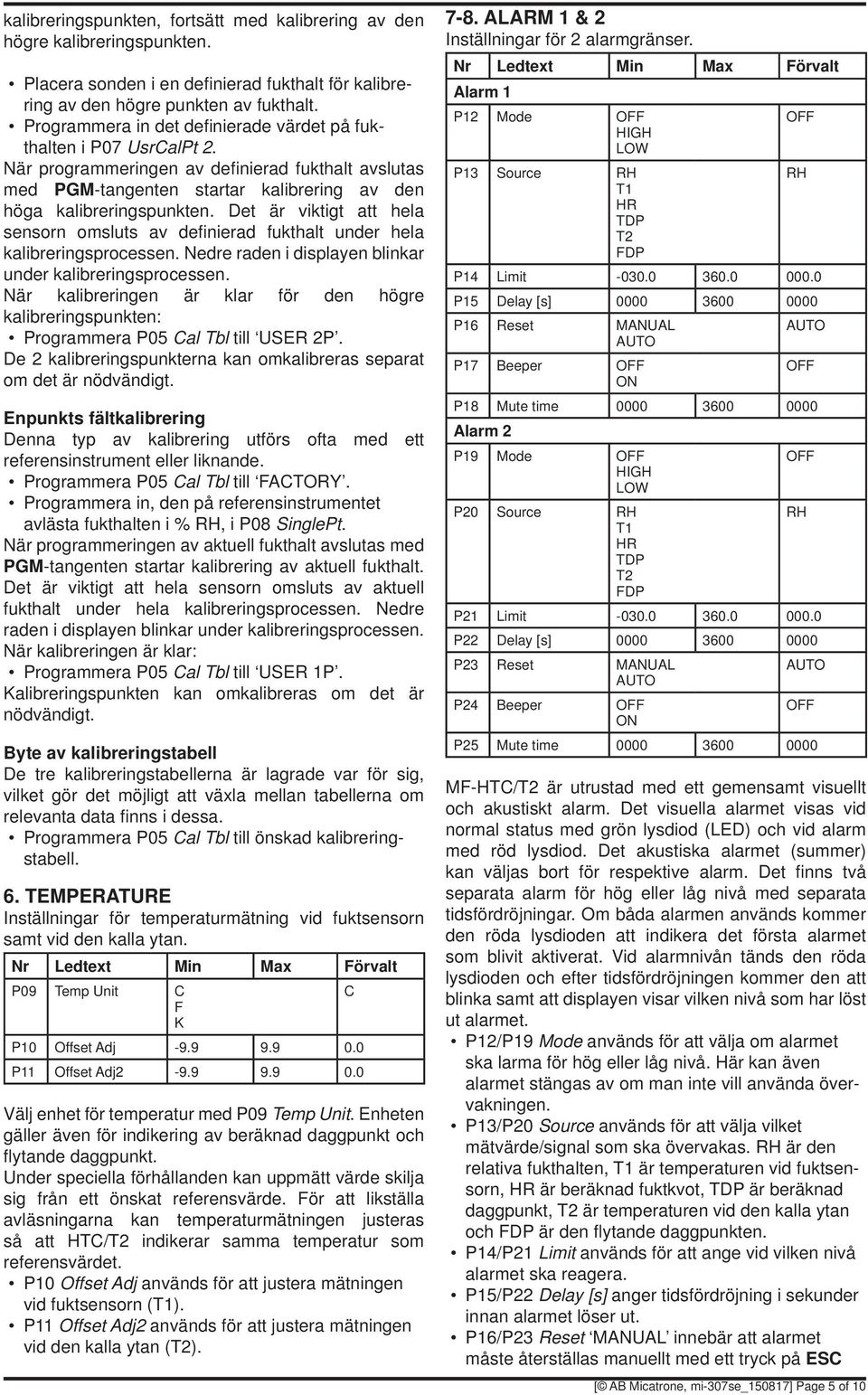

5 kalibreringspunkten, fortsätt med kalibrering av den högre kalibreringspunkten. Placera sonden i en defi nierad fukthalt för kalibrering av den högre punkten av fukthalt. Programmera in det defi nierade värdet på fukthalten i P07 UsrCalPt 2. När programmeringen av defi nierad fukthalt avslutas med PGM-tangenten startar kalibrering av den höga kalibreringspunkten. Det är viktigt att hela sensorn omsluts av defi nierad fukthalt under hela kalibreringsprocessen. Nedre raden i displayen blinkar under kalibreringsprocessen. När kalibreringen är klar för den högre kalibreringspunkten: Programmera P05 Cal Tbl till USER 2P. De 2 kalibreringspunkterna kan omkalibreras separat om det är nödvändigt. Enpunkts fältkalibrering Denna typ av kalibrering utförs ofta med ett referensinstrument eller liknande. Programmera P05 Cal Tbl till FACTORY. Programmera in, den på referensinstrumentet avlästa fukthalten i %, i P08 SinglePt. När programmeringen av aktuell fukthalt avslutas med PGM-tangenten startar kalibrering av aktuell fukthalt. Det är viktigt att hela sensorn omsluts av aktuell fukthalt under hela kalibreringsprocessen. Nedre raden i displayen blinkar under kalibreringsprocessen. När kalibreringen är klar: Programmera P05 Cal Tbl till USER 1P. Kalibreringspunkten kan omkalibreras om det är nödvändigt. Byte av kalibreringstabell De tre kalibreringstabellerna är lagrade var för sig, vilket gör det möjligt att växla mellan tabellerna om relevanta data fi nns i dessa. Programmera P05 Cal Tbl till önskad kalibreringstabell. 6. TEMPERATURE Inställningar för temperaturmätning vid fuktsensorn samt vid den kalla ytan. P09 Temp Unit C F K P10 Offset Adj P11 Offset Adj Välj enhet för temperatur med P09 Temp Unit. Enheten gäller även för indikering av beräknad daggpunkt och fl ytande daggpunkt. Under speciella förhållanden kan uppmätt värde skilja sig från ett önskat referensvärde. För att likställa avläsningarna kan temperaturmätningen justeras så att HTC/ indikerar samma temperatur som referensvärdet. P10 Offset Adj används för att justera mätningen vid fuktsensorn (). P11 Offset Adj2 används för att justera mätningen vid den kalla ytan (). C 7-8. ALARM 1 & 2 Inställningar för 2 alarmgränser. Alarm 1 P12 Mode P13 Source P14 Limit P15 Delay [s] P16 Reset MANUAL P17 Beeper P18 Mute time Alarm 2 P19 Mode P20 Source P21 Limit P22 Delay [s] P23 Reset MANUAL P24 Beeper P25 Mute time MF-HTC/ är utrustad med ett gemensamt visuellt och akustiskt alarm. Det visuella alarmet visas vid normal status med grön lysdiod (LED) och vid alarm med röd lysdiod. Det akustiska alarmet (summer) kan väljas bort för respektive alarm. Det fi nns två separata alarm för hög eller låg nivå med separata tidsfördröjningar. Om båda alarmen används kommer den röda lysdioden att indikera det första alarmet som blivit aktiverat. Vid alarmnivån tänds den röda lysdioden och efter tidsfördröjningen kommer den att blinka samt att displayen visar vilken nivå som har löst ut alarmet. P12/P19 Mode används för att välja om alarmet ska larma för hög eller låg nivå. Här kan även alarmet stängas av om man inte vill använda övervakningen. P13/P20 Source används för att välja vilket mätvärde/signal som ska övervakas. är den relativa fukthalten, är temperaturen vid fuktsensorn, är beräknad fuktkvot, är beräknad daggpunkt, är temperaturen vid den kalla ytan och är den fl ytande daggpunkten. P14/P21 Limit används för att ange vid vilken nivå alarmet ska reagera. P15/P22 Delay [s] anger tidsfördröjning i sekunder innan alarmet löser ut. P16/P23 Reset MANUAL innebär att alarmet måste återställas manuellt med ett tryck på ESC [ AB Micatrone, mi-307se_150817] Page 5 of 10

6 när nivån är normal. innebär att alarmet återställs automatiskt när nivån är normal. P17/P24 Beeper innebär att summer inte används. ger ett hörbart larm när alarmet löser ut. P18/P25 Mute time används för att tysta summer under inställd tid i sekunder. Om tiden programmeras till 0000 så förblir summer tyst tills alarmet återställs och senare löser ut på nytt. Summer tystas med ett tryck på ESC. 9. 2PC CTROLLER Inställningar för On/Off-reglering. P26 Ch1 P27 Ch1 Src Page 6 of 10 [ AB Micatrone, mi-307se_150817] P28 Ch1 On P75 Ch1 Max P29 Ch1 Diff P30 Ch1 Delay P31 Ch2 P32 Ch2 Src P33 Ch2 On P76 Ch2 Max P34 Ch2 Diff P35 Ch2 Delay MF-HTC/ har 2 potentialfria reläer för in- och urkoppling av ett eller två steg för avfuktning, befuktning eller för On-Off reglering av annan parameter t.ex. temperatur. P26/P31 Ch1/2 Välj för att sluta reläkontakten vid en hög/stigande signal (avfuktning). ger en slutning vid en låg/sjunkande signal (befuktning). innebär att regleringen är avstängd. P27/P32 Ch1/2 Src används för att välja vilket mätvärde/signal som ska regleras. är den relativa fukthalten, är temperaturen vid fuktsensorn, är beräknad fuktkvot, är beräknad daggpunkt, är temperaturen vid den kalla ytan och är den fl ytande daggpunkten. P28/P33 Ch1/2 On används för att ange ett gränsvärde till regleringen. Vid denna gräns sker en slutning av reläkontakten. P75/P76 Ch1/2 Max används för att garantera ett högsta värde vid reglering av annan parameter än. Vid flytande daggpunkt regleras först till max sedan kan ytterligare sänkning ske tills önskad differens uppnås. Funktionen är ej aktiverad vid val av noll i registret och aktiverad vid val av ett värde högre än noll. Kopplingsdifferensen är fast inställd på 2 % P29/P34 Ch1/2 Diff används för att ange en kopplingsdifferens till regleringen. Vid så ligger kopplingsdifferensen under gränsvärdet och vid ligger kopplingsdifferensen över gränsvärdet. P30/P35 Ch1/2 Delay används för att ange en tidsfördröjning innan reläkontakten sluter. MF-HTC/ är från fabrik programmerad för avfuktning i 2 steg. Steg 1 (Ch1) sluter sin reläkontakt när fukthalten har överstigit 47.0 % i 10 sekunder. Kontakten faller när fukthalten sjunker under 45.0 % ( ). Steg 2 (Ch2) sluter sin reläkontakt, efter 10 sekunder, när fukthalten har överstigit 50.0 %. Kontakten faller vid 47.0 % ( ) PI CTROLLER 1 & 2 Inställningar för reglering med 2 PI-regulatorer. PI Controller 1 P36 Mode P37 Source P38 Set point P73 Max P39 NZ P40 P-band [%] P41 I-time [s] P42 Output DIRECT DIRECT REVERSE P43 Min output P44 Max output PI Controller 2 P45 Mode P46 Source P47 Set point P74 Max P48 NZ P49 P-band [%] P50 I-time [s] P51 Output DIRECT DIRECT REVERSE P52 Min output P53 Max output MF-HTC/ är utrustad med 2 PI-regulatorer för valfritt mätvärde. PI-regulatorernas reglersignaler dirigeras till önskad utgång med programmering under Output 1 eller Output 2. P36/P45 Mode används för att aktivera regleringen. P37/P46 Source används för att välja vilket

7 mätvärde/signal som ska regleras. är den relativa fukthalten, är temperaturen vid fuktsensorn, är beräknad fuktkvot, är beräknad daggpunkt, är temperaturen vid den kalla ytan och är den fl ytande daggpunkten. P38/P47 Set point används för att ange ett börvärde till regleringen. P73/P74 Max används för att garantera ett högsta värde vid reglering av annan parameter än. Vid fl ytande daggpunkt regleras först till max sedan kan ytterligare sänkning ske tills önskad differens uppnås. Funktionen är ej aktiverad vid val av noll i registret och aktiverad vid val av ett värde högre än noll. Neutralzonen är fast inställd på 2 %. P39/P48 NZ anger en neutralzon runt börvärdet. Halva zonen på respektive sida om börvärdet. Neutralzonen anges i samma enhet som det reglerande mätvärdet, t.ex. C för. P40/P49 P-band [%] Välj lämplig storlek på P-bandet för att erhålla en stabil reglering. Om P-band programmeras till 0 % kopplas P-funktionen bort och I-tiden beräknas efter ett P-band på 100 %. P41/P50 I-time [s] Välj en lämplig I-tid för att erhålla en stabil reglering. P42/P51 Output DIRECT innebär att reglersignalen ökar när mätvärdet är högre än börvärdet. REVERSE innebär att reglersignalen minskar när mätvärdet är högre än börvärdet. P43/P52 Min output och P44/P53 Max output används för att begränsa reglersignalen. Handkörning av PI-regulatorer Handkörning sker från startmenyn. Välj menyn som visar X på nedre raden. X kan vara 1 eller 2 beroende på vilken PI-regulator som väljs. Tryck på PGM för att byta mellan HAND X och X läge. Använd piltangenterna i HAND läge för att förändra reglersignalen. Tryck på ESC för att lämna handkörningsfunktionen. Om handkörningen lämnas i HAND så gäller handkörningsvärdet tills annat val görs eller tills MF- HTC/ startas om. I normal status så blinkar grön lysdiod för att påvisa att någon regleringen är i HAND läge. 12. COMMUNICATI Datakommunikation via RS-485 och Modbus RTU. Menyn visas endast om kommunikationsmodul (tillbehör) är ansluten. P67 Address P68 Baud P69 Parity NE ODD EVEN P70 Protect NO YES NE MF-HTC/ kan utrustas med en kommunikationsmodul för datakommunikation med en dator eller PLC. P67 Address är en unik nätverksadress för MF- HTC/. Används för att urskilja flera MF-HTC/ på samma RS-485 buss. P68 Baud är vald överföringshastighet för RS-485. P69 Parity är vald paritet för RS-485. P70 Protect är en möjlighet att skrivskydda alla parametrar så att datakommunikation endast kan användas för avläsning. NO [ AB Micatrone, mi-307se_150817] Page 7 of 10

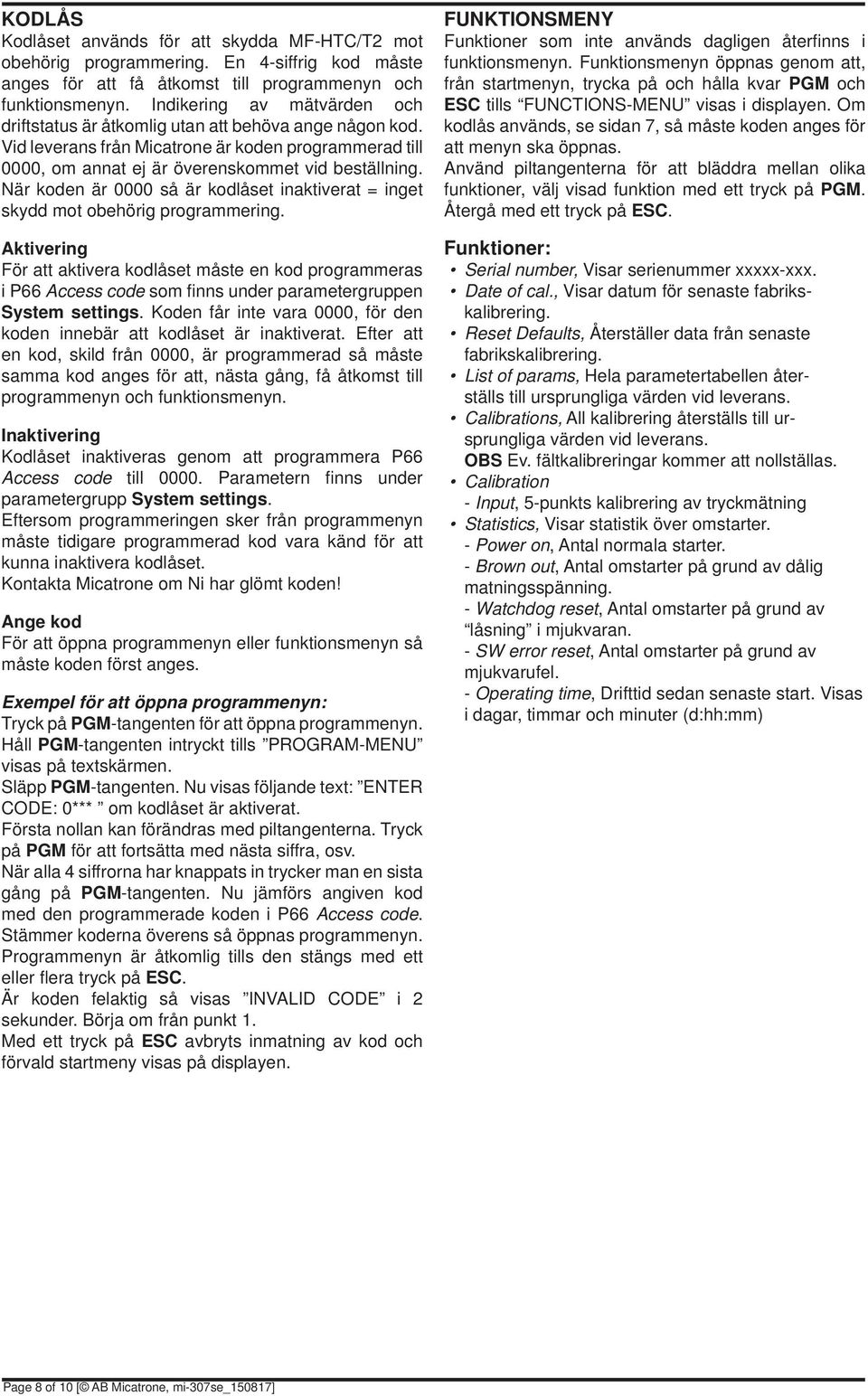

8 KODLÅS Kodlåset används för att skydda MF-HTC/ mot obehörig programmering. En 4-siffrig kod måste anges för att få åtkomst till programmenyn och funktionsmenyn. Indikering av mätvärden och driftstatus är åtkomlig utan att behöva ange någon kod. Vid leverans från Micatrone är koden programmerad till 0000, om annat ej är överenskommet vid beställning. När koden är 0000 så är kodlåset inaktiverat = inget skydd mot obehörig programmering. Aktivering För att aktivera kodlåset måste en kod programmeras i P66 Access code som fi nns under parametergruppen System settings. Koden får inte vara 0000, för den koden innebär att kodlåset är inaktiverat. Efter att en kod, skild från 0000, är programmerad så måste samma kod anges för att, nästa gång, få åtkomst till programmenyn och funktionsmenyn. Inaktivering Kodlåset inaktiveras genom att programmera P66 Access code till Parametern fi nns under parametergrupp System settings. Eftersom programmeringen sker från programmenyn måste tidigare programmerad kod vara känd för att kunna inaktivera kodlåset. Kontakta Micatrone om Ni har glömt koden! Ange kod För att öppna programmenyn eller funktionsmenyn så måste koden först anges. Exempel för att öppna programmenyn: Tryck på PGM-tangenten för att öppna programmenyn. Håll PGM-tangenten intryckt tills PROGRAM-MENU visas på textskärmen. Släpp PGM-tangenten. Nu visas följande text: ENTER CODE: 0*** om kodlåset är aktiverat. Första nollan kan förändras med piltangenterna. Tryck på PGM för att fortsätta med nästa siffra, osv. När alla 4 siffrorna har knappats in trycker man en sista gång på PGM-tangenten. Nu jämförs angiven kod med den programmerade koden i P66 Access code. Stämmer koderna överens så öppnas programmenyn. Programmenyn är åtkomlig tills den stängs med ett eller fl era tryck på ESC. Är koden felaktig så visas INVALID CODE i 2 sekunder. Börja om från punkt 1. Med ett tryck på ESC avbryts inmatning av kod och förvald startmeny visas på displayen. FUNKTISMENY Funktioner som inte används dagligen återfi nns i funktionsmenyn. Funktionsmenyn öppnas genom att, från startmenyn, trycka på och hålla kvar PGM och ESC tills FUNCTIS-MENU visas i displayen. Om kodlås används, se sidan 7, så måste koden anges för att menyn ska öppnas. Använd piltangenterna för att bläddra mellan olika funktioner, välj visad funktion med ett tryck på PGM. Återgå med ett tryck på ESC. Funktioner: Serial number, Visar serienummer xxxxx-xxx. Date of cal., Visar datum för senaste fabrikskalibrering. Reset Defaults, Återställer data från senaste fabrikskalibrering. List of params, Hela parametertabellen återställs till ursprungliga värden vid leverans. Calibrations, All kalibrering återställs till ursprungliga värden vid leverans. OBS Ev. fältkalibreringar kommer att nollställas. Calibration - Input, 5-punkts kalibrering av tryckmätning Statistics, Visar statistik över omstarter. - Power on, Antal normala starter. - Brown out, Antal omstarter på grund av dålig matningsspänning. - Watchdog reset, Antal omstarter på grund av låsning i mjukvaran. - SW error reset, Antal omstarter på grund av mjukvarufel. - Operating time, Drifttid sedan senaste start. Visas i dagar, timmar och minuter (d:hh:mm) Page 8 of 10 [ AB Micatrone, mi-307se_150817]

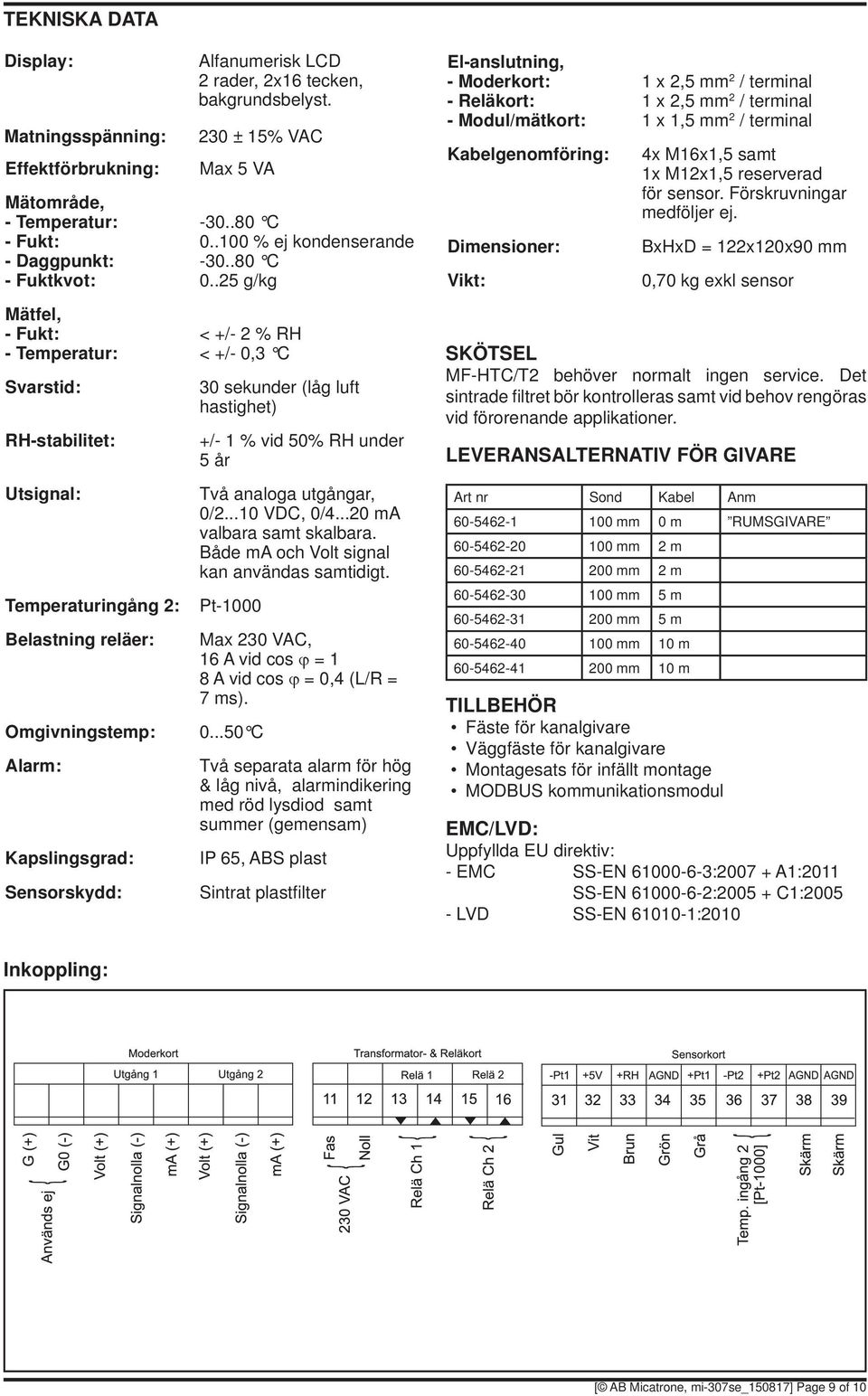

9 TEKNISKA DATA Display: Matningsspänning: Effektförbrukning: Mätområde, - Temperatur: - Fukt: - Daggpunkt: - Fuktkvot: Mätfel, - Fukt: - Temperatur: Svarstid: -stabilitet: Utsignal: Temperaturingång 2: Belastning reläer: Omgivningstemp: Alarm: Kapslingsgrad: Sensorskydd: Alfanumerisk LCD 2 rader, 2x16 tecken, bakgrundsbelyst. 230 ± 15% VAC Max 5 VA C % ej kondenserande C g/kg < +/- 2 % < +/- 0,3 C 30 sekunder (låg luft hastighet) +/- 1 % vid 50% under 5 år Två analoga utgångar, 0/ VDC, 0/ ma valbara samt skalbara. Både ma och Volt signal kan användas samtidigt. Pt-1000 Max 230 VAC, 16 A vid cos = 1 8 A vid cos = 0,4 (L/R = 7 ms) C Två separata alarm för hög & låg nivå, alarm indikering med röd lysdiod samt summer (gemensam) IP 65, ABS plast Sintrat plastfi lter El-anslutning, - Moderkort: - Reläkort: - Modul/mätkort: Kabelgenomföring: Dimensioner: Vikt: 1 x 2,5 mm 2 / terminal 1 x 2,5 mm 2 / terminal 1 x 1,5 mm 2 / terminal 4x M16x1,5 samt 1x M12x1,5 reserverad för sensor. Förskruvningar medföljer ej. BxHxD = 122x120x90 mm 0,70 kg exkl sensor SKÖTSEL MF-HTC/ behöver normalt ingen service. Det sintrade fi ltret bör kontrolleras samt vid behov rengöras vid förorenande applikationer. LEVERANSALTERNATIV FÖR GIVARE Art nr Sond Kabel Anm mm 0 m RUMSGIVARE mm 2 m mm 2 m mm 5 m mm 5 m mm 10 m mm 10 m TILLBEHÖR Fäste för kanalgivare Väggfäste för kanalgivare Montagesats för infällt montage MODBUS kommunikationsmodul EMC/LVD: Uppfyllda EU direktiv: - EMC SS-EN : A1:2011 SS-EN : C1: LVD SS-EN :2010 Inkoppling: [ AB Micatrone, mi-307se_150817] Page 9 of 10

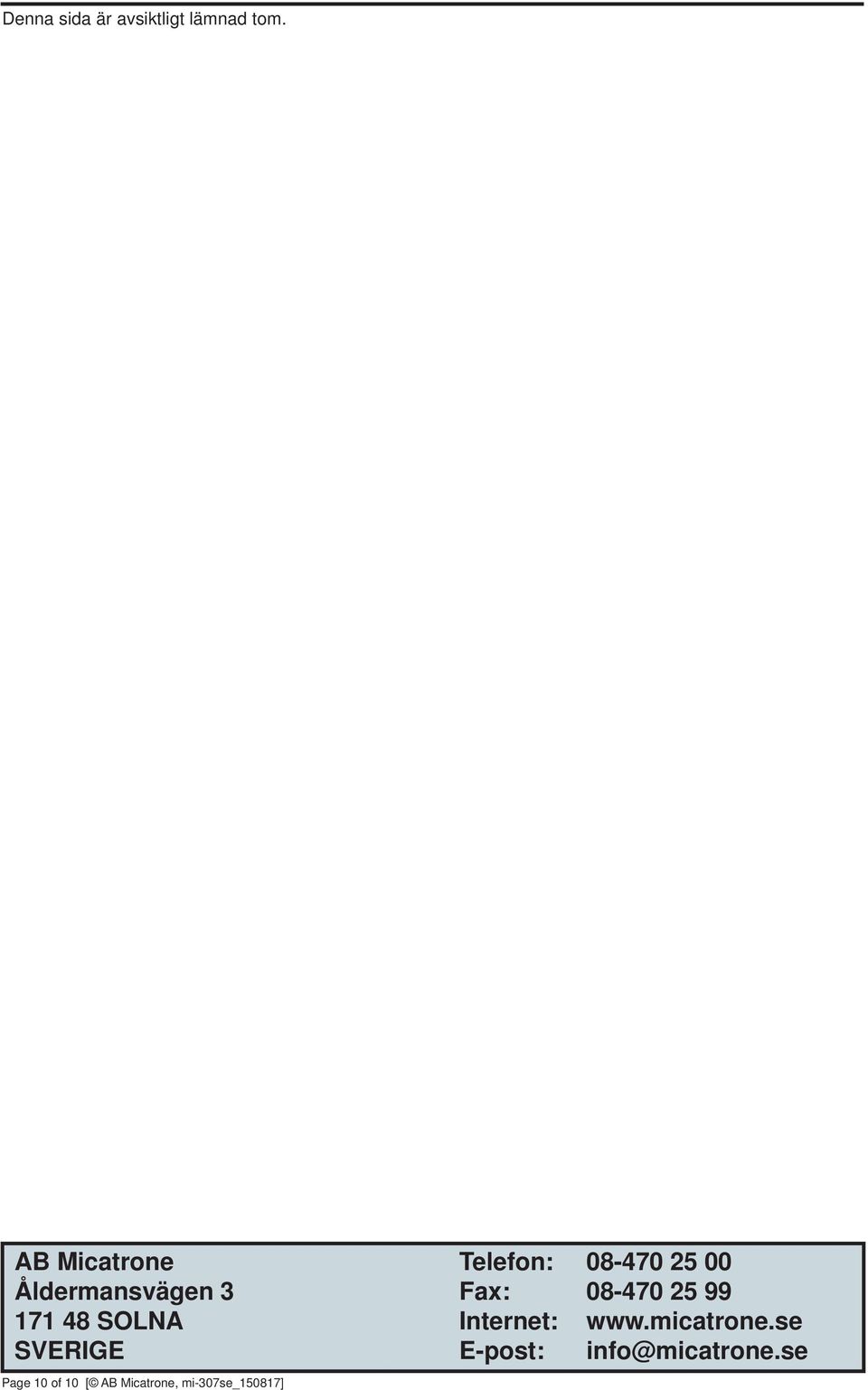

10 Denna sida är avsiktligt lämnad tom. AB Micatrone Telefon: Åldermansvägen 3 Fax: SOLNA Internet: SVERIGE E-post: info@micatrone.se Page 10 of 10 [ AB Micatrone, mi-307se_150817]
