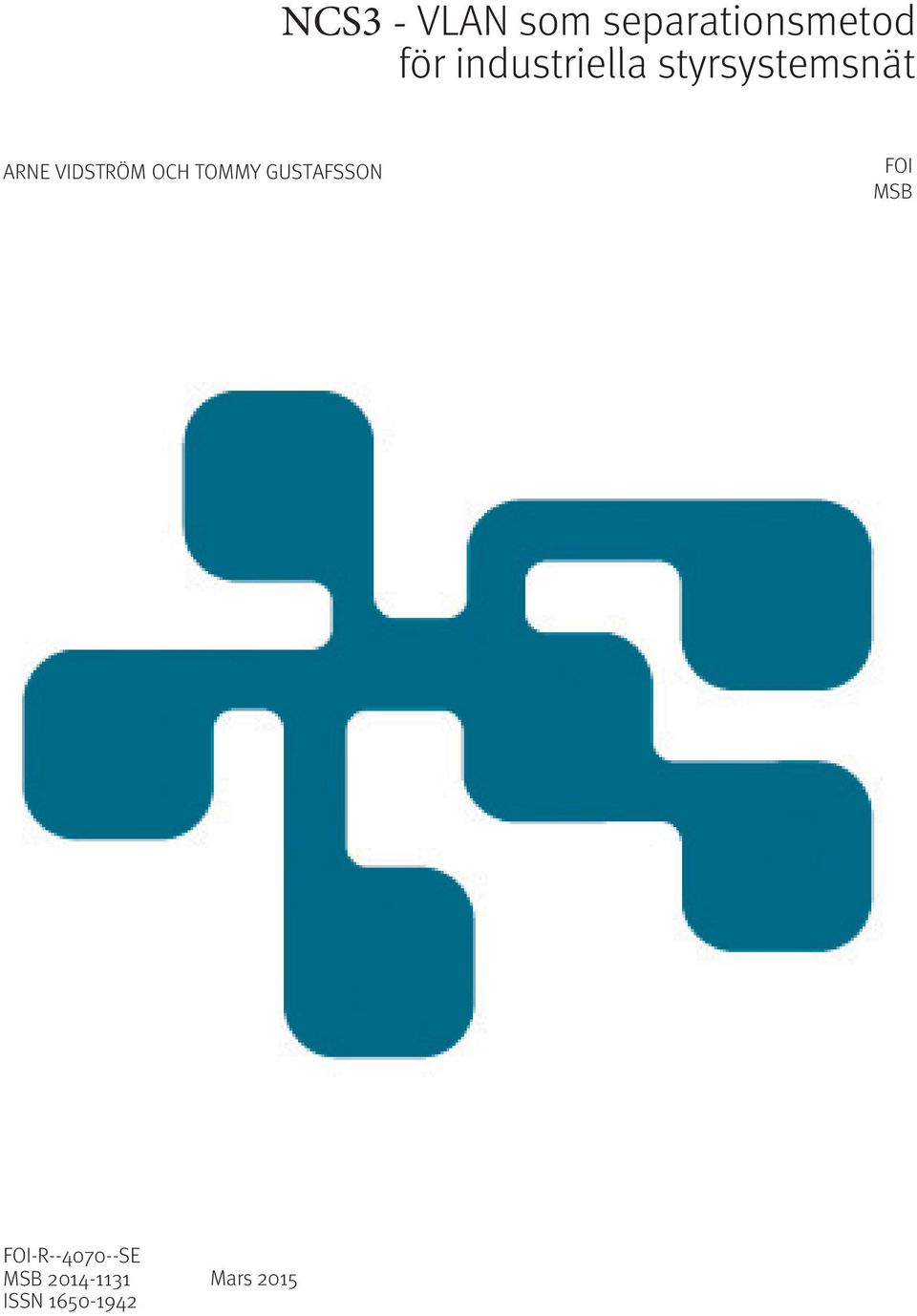

1 VLAN som separationsmetod för industriella styrsystemsnät ARNE VIDSTRÖM OCH TOMMY GUSTAFSSON FOI MSB FOI-R SE MSB ISSN Mars 2015

2

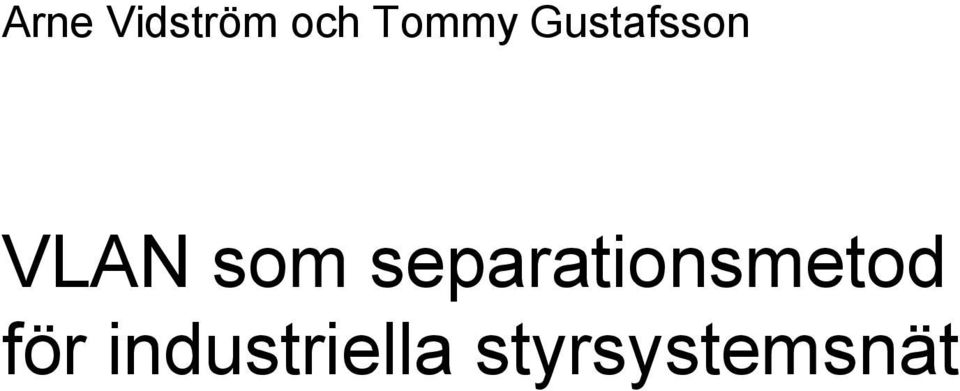

3 Arne Vidström och Tommy Gustafsson VLAN som separationsmetod för industriella styrsystemsnät

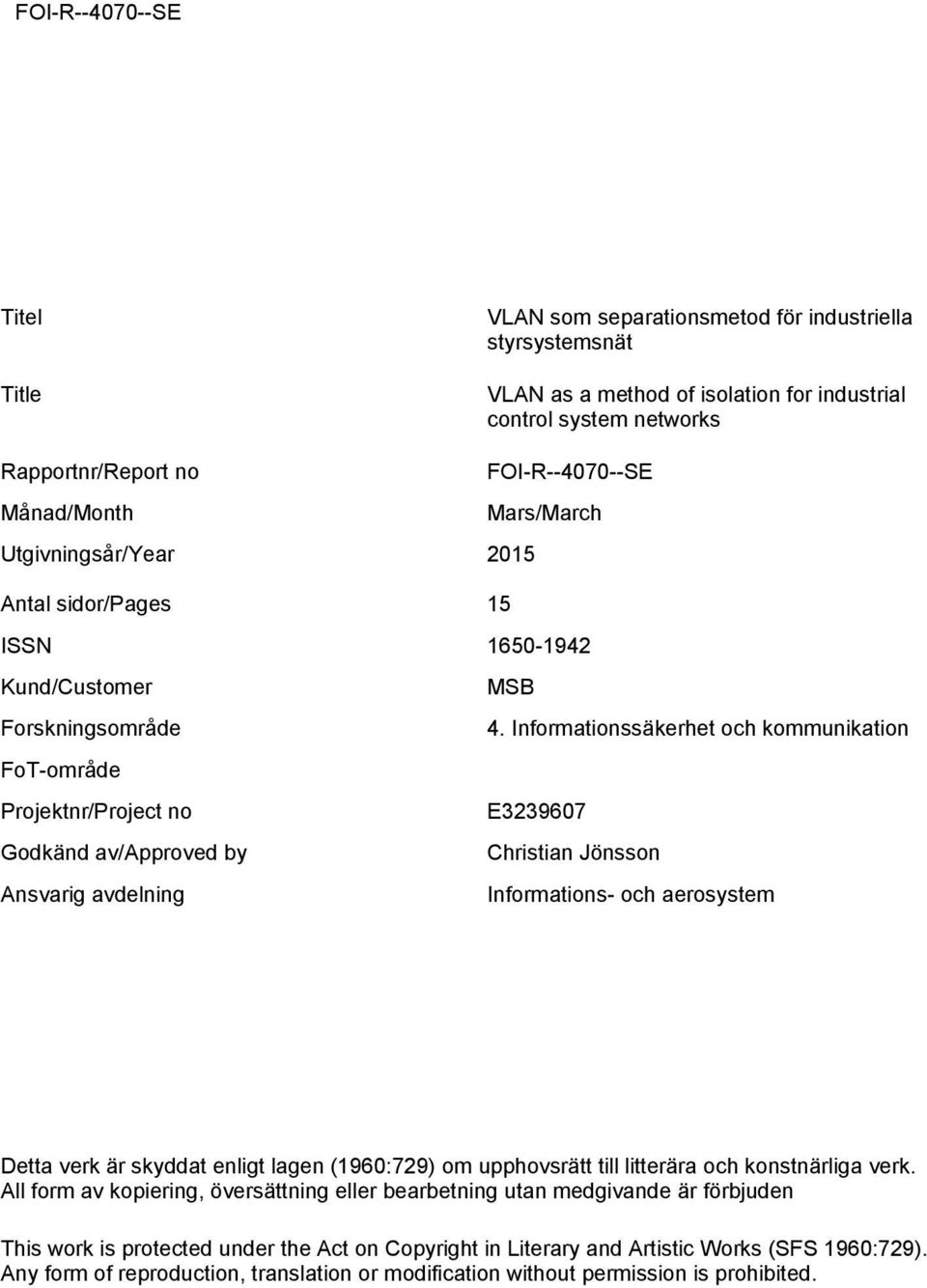

4 Titel Title VLAN som separationsmetod för industriella styrsystemsnät VLAN as a method of isolation for industrial control system networks Rapportnr/Report no FOI-R SE Månad/Month Mars/March Utgivningsår/Year 2015 Antal sidor/pages 15 ISSN Kund/Customer Forskningsområde FoT-område Projektnr/Project no Godkänd av/approved by Ansvarig avdelning MSB 4. Informationssäkerhet och kommunikation E Christian Jönsson Informations- och aerosystem Detta verk är skyddat enligt lagen (1960:729) om upphovsrätt till litterära och konstnärliga verk. All form av kopiering, översättning eller bearbetning utan medgivande är förbjuden This work is protected under the Act on Copyright in Literary and Artistic Works (SFS 1960:729). Any form of reproduction, translation or modification without permission is prohibited.

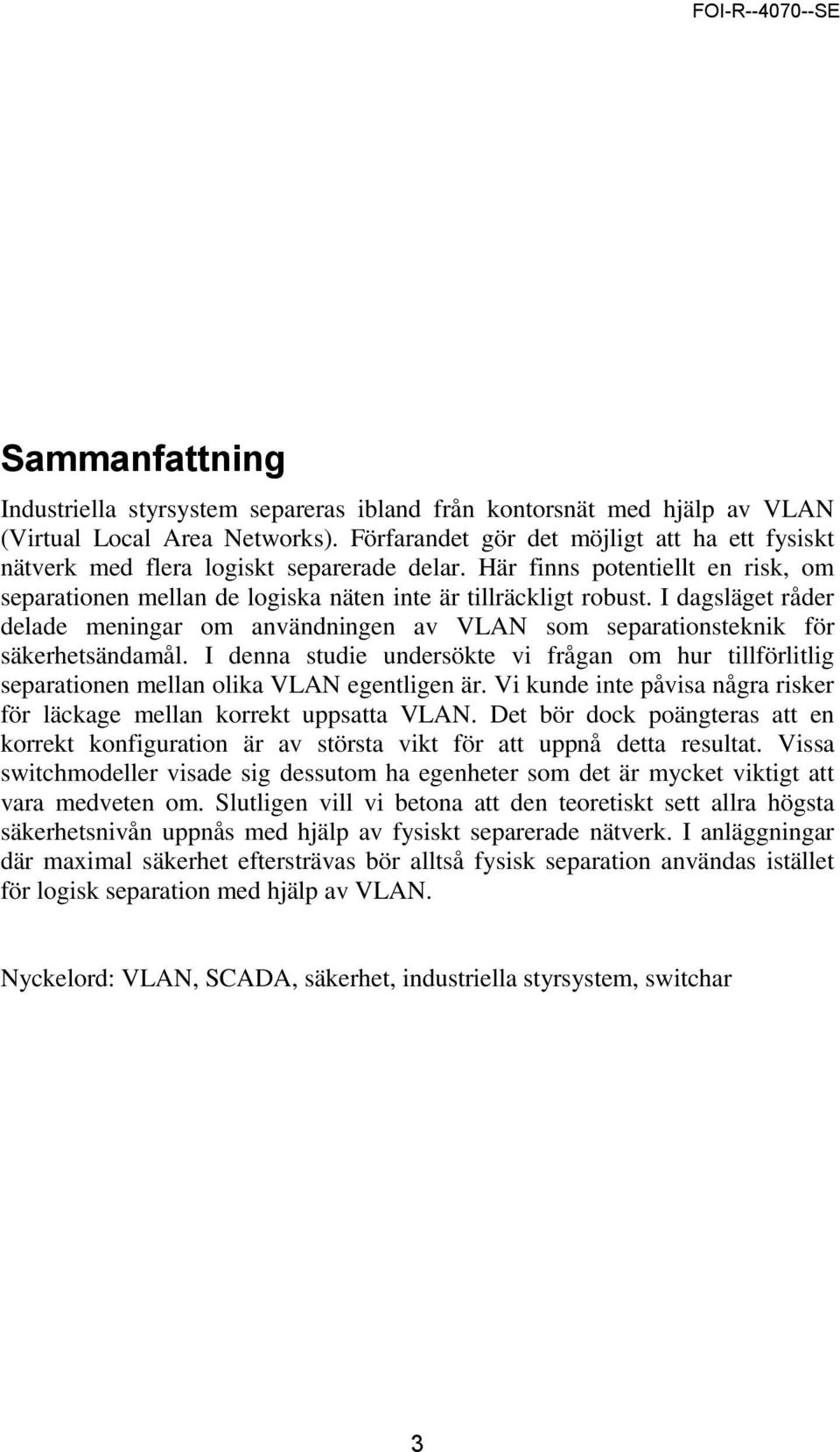

5 Sammanfattning Industriella styrsystem separeras ibland från kontorsnät med hjälp av VLAN (Virtual Local Area Networks). Förfarandet gör det möjligt att ha ett fysiskt nätverk med flera logiskt separerade delar. Här finns potentiellt en risk, om separationen mellan de logiska näten inte är tillräckligt robust. I dagsläget råder delade meningar om användningen av VLAN som separationsteknik för säkerhetsändamål. I denna studie undersökte vi frågan om hur tillförlitlig separationen mellan olika VLAN egentligen är. Vi kunde inte påvisa några risker för läckage mellan korrekt uppsatta VLAN. Det bör dock poängteras att en korrekt konfiguration är av största vikt för att uppnå detta resultat. Vissa switchmodeller visade sig dessutom ha egenheter som det är mycket viktigt att vara medveten om. Slutligen vill vi betona att den teoretiskt sett allra högsta säkerhetsnivån uppnås med hjälp av fysiskt separerade nätverk. I anläggningar där maximal säkerhet eftersträvas bör alltså fysisk separation användas istället för logisk separation med hjälp av VLAN. Nyckelord: VLAN, SCADA, säkerhet, industriella styrsystem, switchar 3

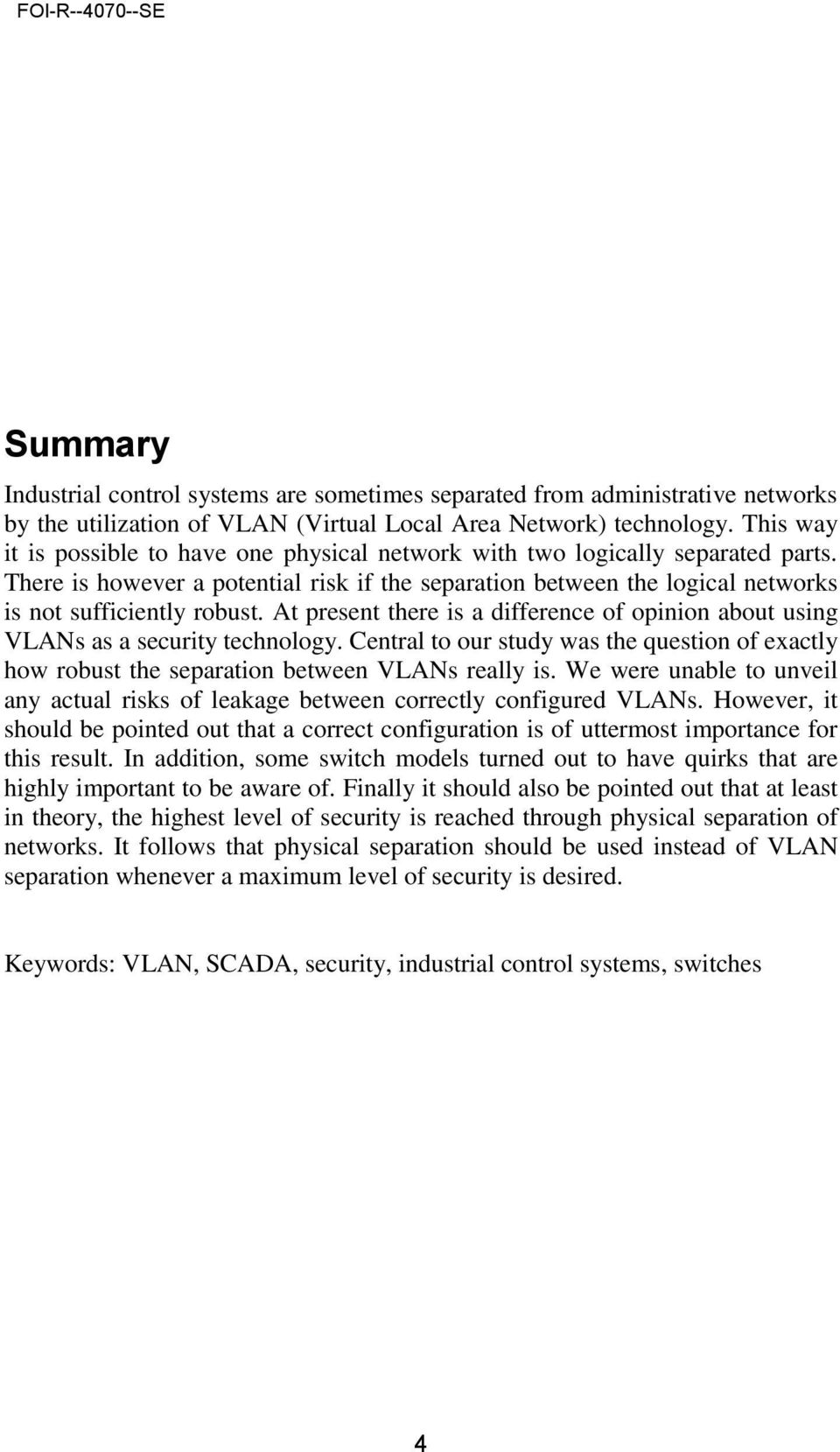

6 Summary Industrial control systems are sometimes separated from administrative networks by the utilization of VLAN (Virtual Local Area Network) technology. This way it is possible to have one physical network with two logically separated parts. There is however a potential risk if the separation between the logical networks is not sufficiently robust. At present there is a difference of opinion about using VLANs as a security technology. Central to our study was the question of exactly how robust the separation between VLANs really is. We were unable to unveil any actual risks of leakage between correctly configured VLANs. However, it should be pointed out that a correct configuration is of uttermost importance for this result. In addition, some switch models turned out to have quirks that are highly important to be aware of. Finally it should also be pointed out that at least in theory, the highest level of security is reached through physical separation of networks. It follows that physical separation should be used instead of VLAN separation whenever a maximum level of security is desired. Keywords: VLAN, SCADA, security, industrial control systems, switches 4

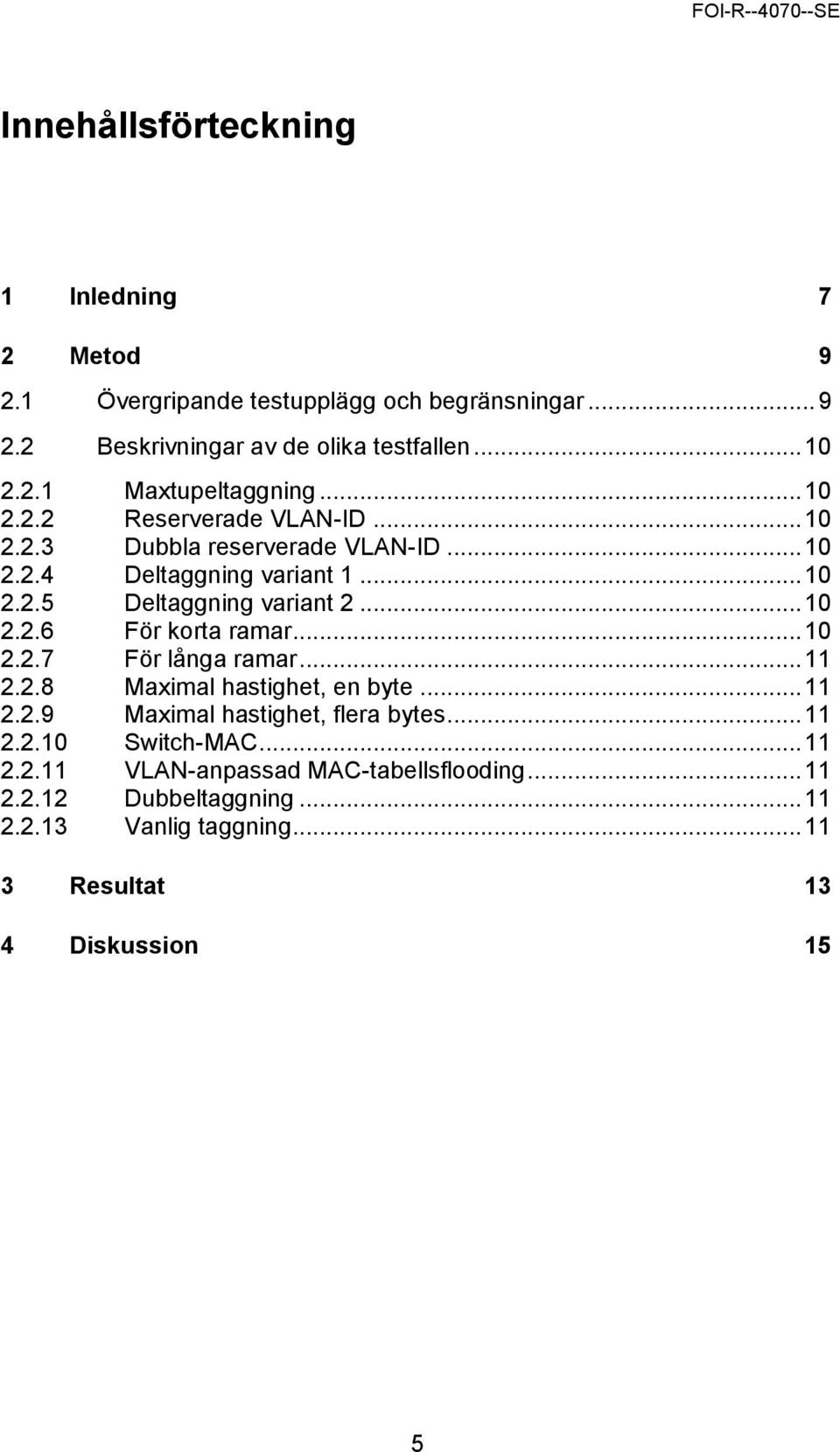

7 Innehållsförteckning 1 Inledning 7 2 Metod Övergripande testupplägg och begränsningar Beskrivningar av de olika testfallen Maxtupeltaggning Reserverade VLAN-ID Dubbla reserverade VLAN-ID Deltaggning variant Deltaggning variant För korta ramar För långa ramar Maximal hastighet, en byte Maximal hastighet, flera bytes Switch-MAC VLAN-anpassad MAC-tabellsflooding Dubbeltaggning Vanlig taggning Resultat 13 4 Diskussion 15 5

8 6

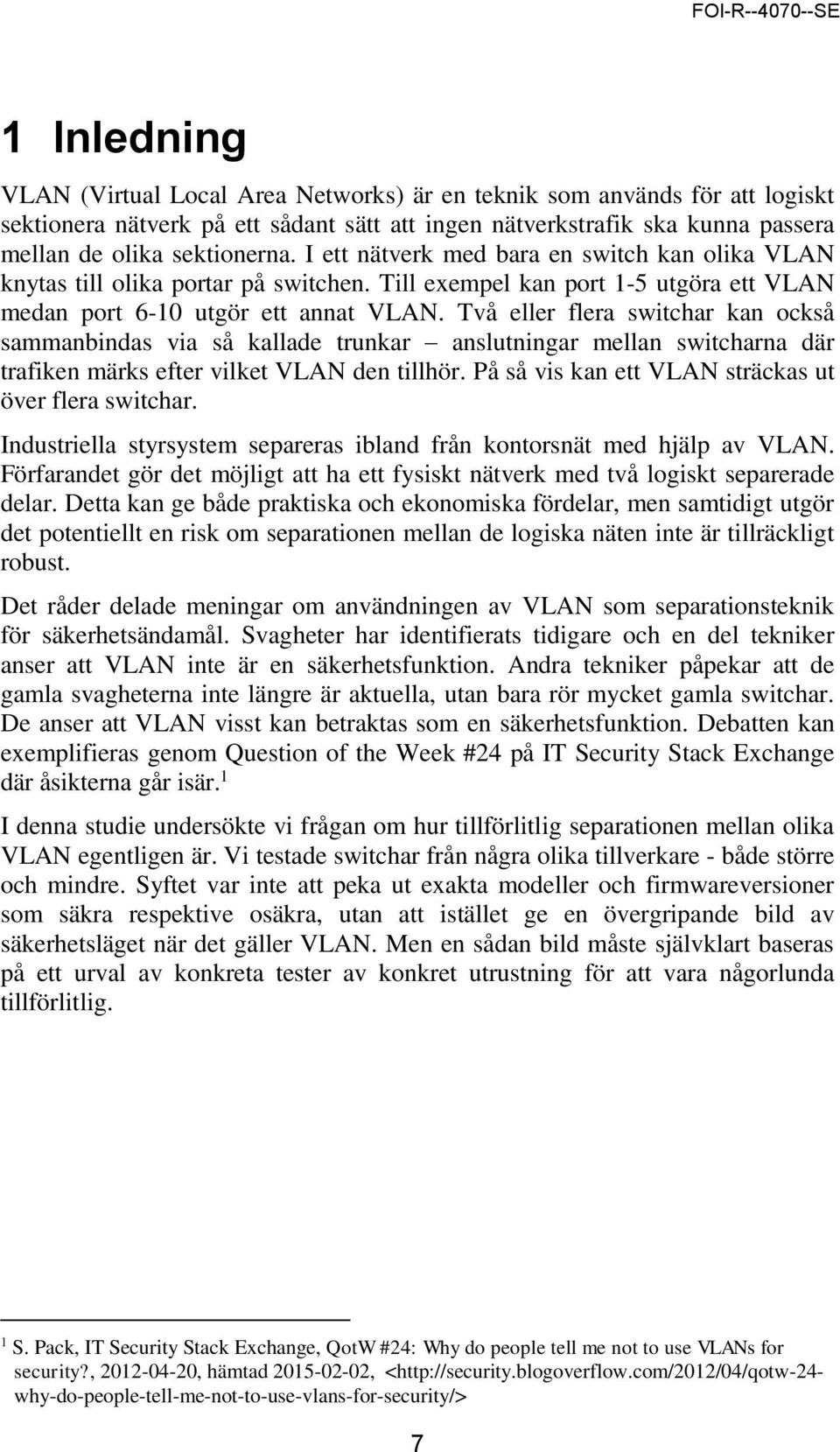

9 1 Inledning VLAN (Virtual Local Area Networks) är en teknik som används för att logiskt sektionera nätverk på ett sådant sätt att ingen nätverkstrafik ska kunna passera mellan de olika sektionerna. I ett nätverk med bara en switch kan olika VLAN knytas till olika portar på switchen. Till exempel kan port 1-5 utgöra ett VLAN medan port 6-10 utgör ett annat VLAN. Två eller flera switchar kan också sammanbindas via så kallade trunkar anslutningar mellan switcharna där trafiken märks efter vilket VLAN den tillhör. På så vis kan ett VLAN sträckas ut över flera switchar. Industriella styrsystem separeras ibland från kontorsnät med hjälp av VLAN. Förfarandet gör det möjligt att ha ett fysiskt nätverk med två logiskt separerade delar. Detta kan ge både praktiska och ekonomiska fördelar, men samtidigt utgör det potentiellt en risk om separationen mellan de logiska näten inte är tillräckligt robust. Det råder delade meningar om användningen av VLAN som separationsteknik för säkerhetsändamål. Svagheter har identifierats tidigare och en del tekniker anser att VLAN inte är en säkerhetsfunktion. Andra tekniker påpekar att de gamla svagheterna inte längre är aktuella, utan bara rör mycket gamla switchar. De anser att VLAN visst kan betraktas som en säkerhetsfunktion. Debatten kan exemplifieras genom Question of the Week #24 på IT Security Stack Exchange där åsikterna går isär. 1 I denna studie undersökte vi frågan om hur tillförlitlig separationen mellan olika VLAN egentligen är. Vi testade switchar från några olika tillverkare - både större och mindre. Syftet var inte att peka ut exakta modeller och firmwareversioner som säkra respektive osäkra, utan att istället ge en övergripande bild av säkerhetsläget när det gäller VLAN. Men en sådan bild måste självklart baseras på ett urval av konkreta tester av konkret utrustning för att vara någorlunda tillförlitlig. 1 S. Pack, IT Security Stack Exchange, QotW #24: Why do people tell me not to use VLANs for security?, , hämtad , < why-do-people-tell-me-not-to-use-vlans-for-security/> 7

10 8

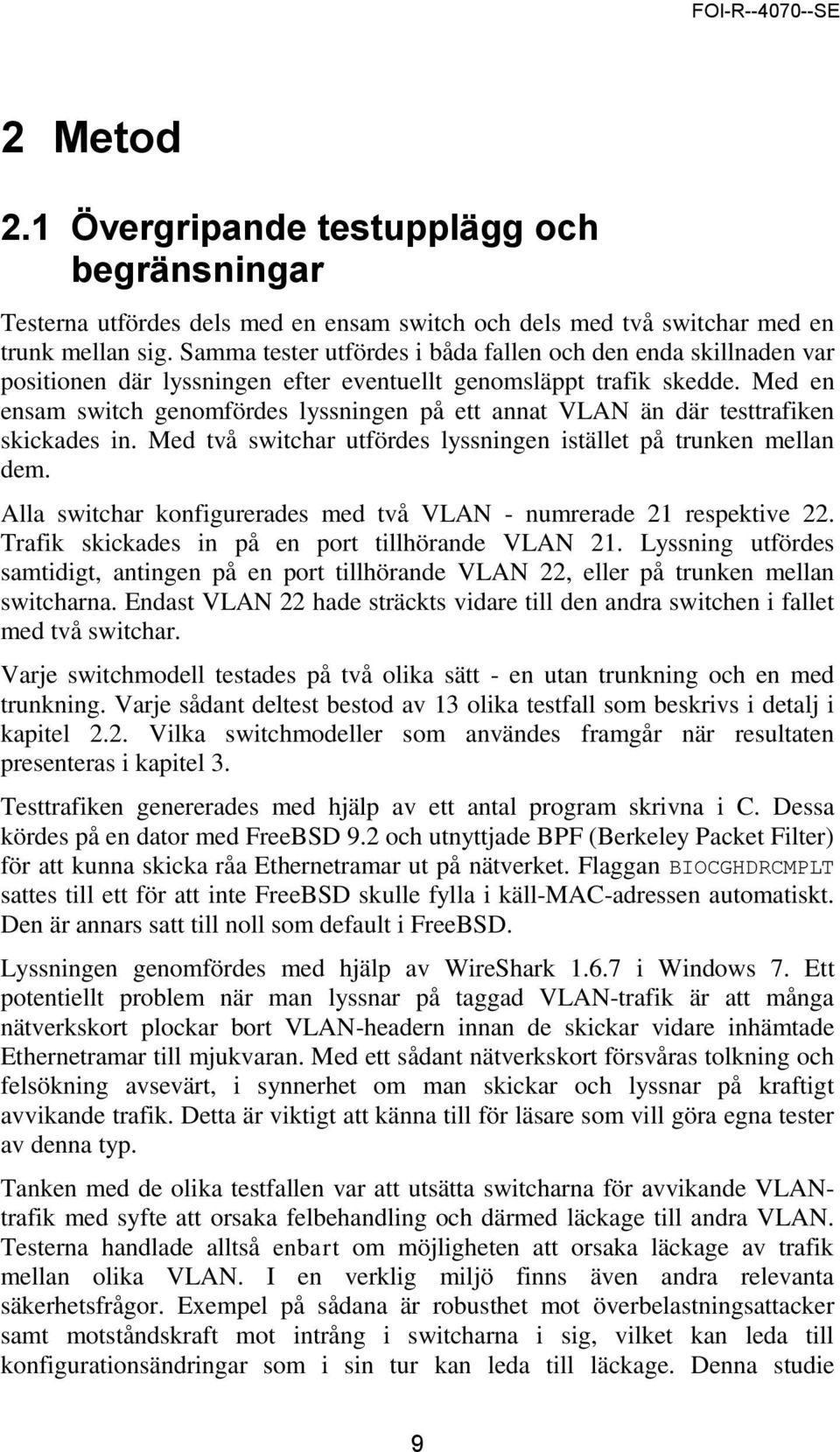

11 2 Metod 2.1 Övergripande testupplägg och begränsningar Testerna utfördes dels med en ensam switch och dels med två switchar med en trunk mellan sig. Samma tester utfördes i båda fallen och den enda skillnaden var positionen där lyssningen efter eventuellt genomsläppt trafik skedde. Med en ensam switch genomfördes lyssningen på ett annat VLAN än där testtrafiken skickades in. Med två switchar utfördes lyssningen istället på trunken mellan dem. Alla switchar konfigurerades med två VLAN - numrerade 21 respektive 22. Trafik skickades in på en port tillhörande VLAN 21. Lyssning utfördes samtidigt, antingen på en port tillhörande VLAN 22, eller på trunken mellan switcharna. Endast VLAN 22 hade sträckts vidare till den andra switchen i fallet med två switchar. Varje switchmodell testades på två olika sätt - en utan trunkning och en med trunkning. Varje sådant deltest bestod av 13 olika testfall som beskrivs i detalj i kapitel 2.2. Vilka switchmodeller som användes framgår när resultaten presenteras i kapitel 3. Testtrafiken genererades med hjälp av ett antal program skrivna i C. Dessa kördes på en dator med FreeBSD 9.2 och utnyttjade BPF (Berkeley Packet Filter) för att kunna skicka råa Ethernetramar ut på nätverket. Flaggan BIOCGHDRCMPLT sattes till ett för att inte FreeBSD skulle fylla i käll-mac-adressen automatiskt. Den är annars satt till noll som default i FreeBSD. Lyssningen genomfördes med hjälp av WireShark i Windows 7. Ett potentiellt problem när man lyssnar på taggad VLAN-trafik är att många nätverkskort plockar bort VLAN-headern innan de skickar vidare inhämtade Ethernetramar till mjukvaran. Med ett sådant nätverkskort försvåras tolkning och felsökning avsevärt, i synnerhet om man skickar och lyssnar på kraftigt avvikande trafik. Detta är viktigt att känna till för läsare som vill göra egna tester av denna typ. Tanken med de olika testfallen var att utsätta switcharna för avvikande VLANtrafik med syfte att orsaka felbehandling och därmed läckage till andra VLAN. Testerna handlade alltså enbart om möjligheten att orsaka läckage av trafik mellan olika VLAN. I en verklig miljö finns även andra relevanta säkerhetsfrågor. Exempel på sådana är robusthet mot överbelastningsattacker samt motståndskraft mot intrång i switcharna i sig, vilket kan leda till konfigurationsändringar som i sin tur kan leda till läckage. Denna studie 9

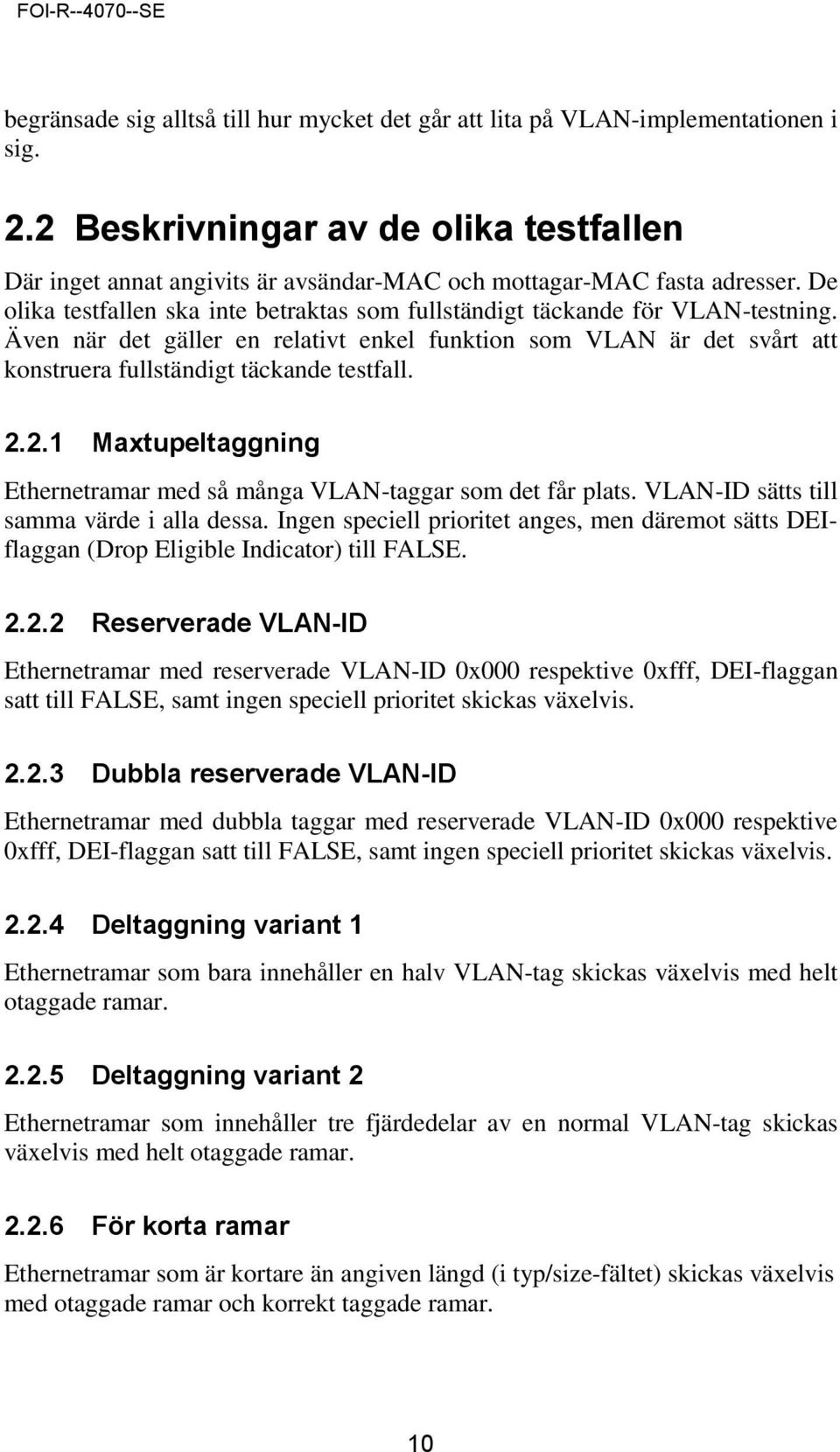

12 begränsade sig alltså till hur mycket det går att lita på VLAN-implementationen i sig. 2.2 Beskrivningar av de olika testfallen Där inget annat angivits är avsändar-mac och mottagar-mac fasta adresser. De olika testfallen ska inte betraktas som fullständigt täckande för VLAN-testning. Även när det gäller en relativt enkel funktion som VLAN är det svårt att konstruera fullständigt täckande testfall Maxtupeltaggning Ethernetramar med så många VLAN-taggar som det får plats. VLAN-ID sätts till samma värde i alla dessa. Ingen speciell prioritet anges, men däremot sätts DEIflaggan (Drop Eligible Indicator) till FALSE Reserverade VLAN-ID Ethernetramar med reserverade VLAN-ID 0x000 respektive 0xfff, DEI-flaggan satt till FALSE, samt ingen speciell prioritet skickas växelvis Dubbla reserverade VLAN-ID Ethernetramar med dubbla taggar med reserverade VLAN-ID 0x000 respektive 0xfff, DEI-flaggan satt till FALSE, samt ingen speciell prioritet skickas växelvis Deltaggning variant 1 Ethernetramar som bara innehåller en halv VLAN-tag skickas växelvis med helt otaggade ramar Deltaggning variant 2 Ethernetramar som innehåller tre fjärdedelar av en normal VLAN-tag skickas växelvis med helt otaggade ramar För korta ramar Ethernetramar som är kortare än angiven längd (i typ/size-fältet) skickas växelvis med otaggade ramar och korrekt taggade ramar. 10

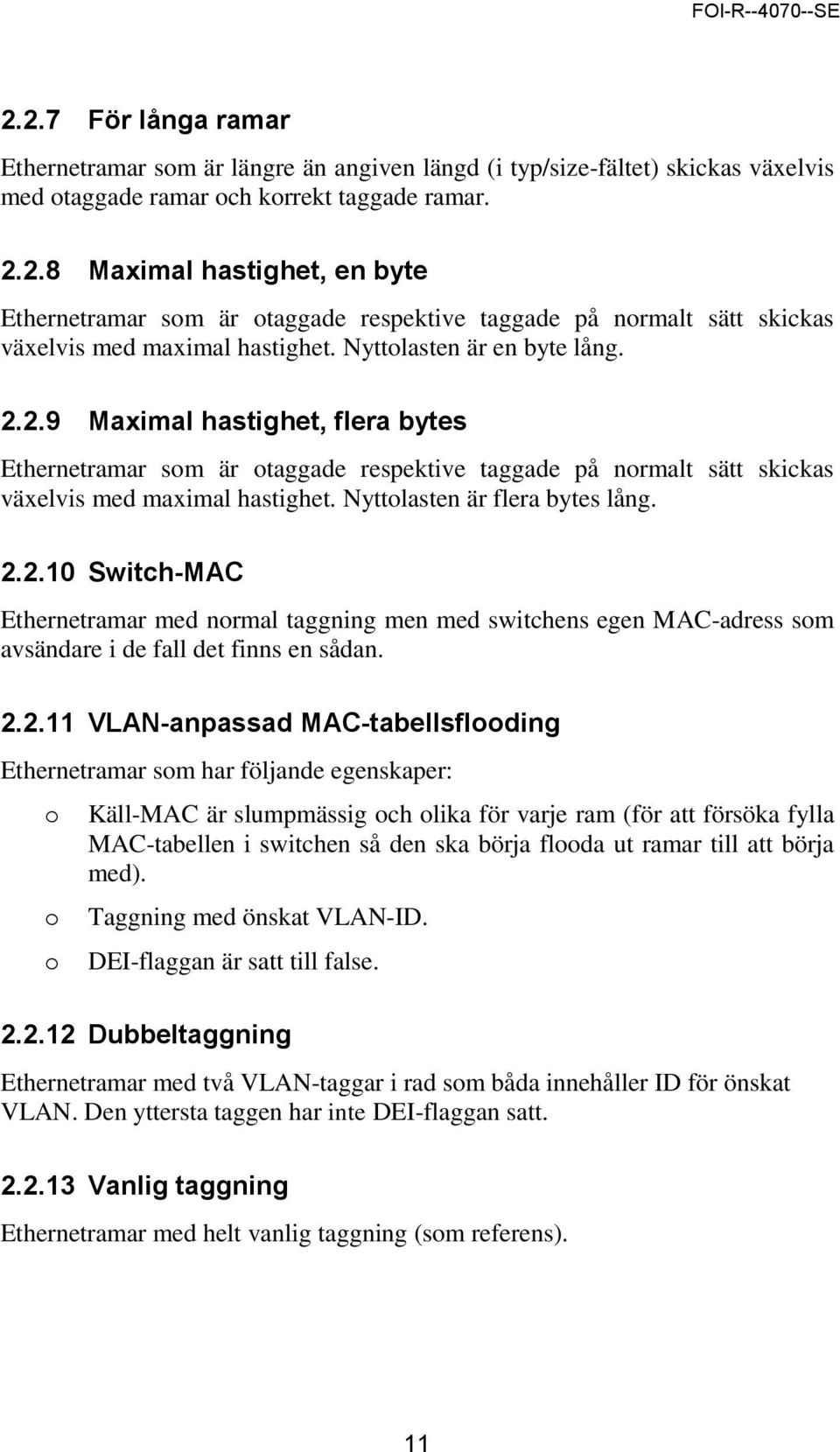

13 2.2.7 För långa ramar Ethernetramar som är längre än angiven längd (i typ/size-fältet) skickas växelvis med otaggade ramar och korrekt taggade ramar Maximal hastighet, en byte Ethernetramar som är otaggade respektive taggade på normalt sätt skickas växelvis med maximal hastighet. Nyttolasten är en byte lång Maximal hastighet, flera bytes Ethernetramar som är otaggade respektive taggade på normalt sätt skickas växelvis med maximal hastighet. Nyttolasten är flera bytes lång Switch-MAC Ethernetramar med normal taggning men med switchens egen MAC-adress som avsändare i de fall det finns en sådan VLAN-anpassad MAC-tabellsflooding Ethernetramar som har följande egenskaper: o o o Käll-MAC är slumpmässig och olika för varje ram (för att försöka fylla MAC-tabellen i switchen så den ska börja flooda ut ramar till att börja med). Taggning med önskat VLAN-ID. DEI-flaggan är satt till false Dubbeltaggning Ethernetramar med två VLAN-taggar i rad som båda innehåller ID för önskat VLAN. Den yttersta taggen har inte DEI-flaggan satt Vanlig taggning Ethernetramar med helt vanlig taggning (som referens). 11

14 12

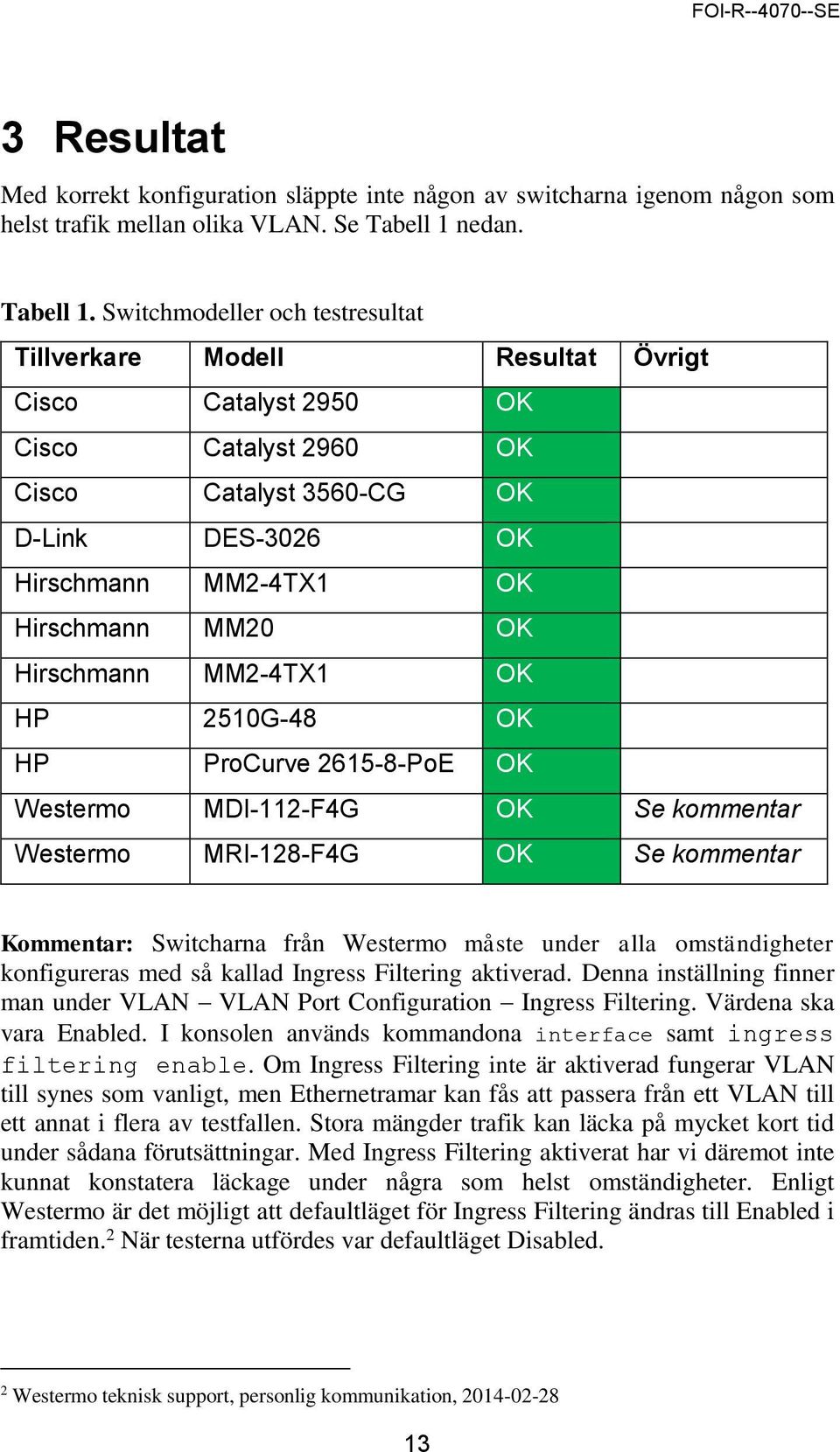

15 3 Resultat Med korrekt konfiguration släppte inte någon av switcharna igenom någon som helst trafik mellan olika VLAN. Se Tabell 1 nedan. Tabell 1. Switchmodeller och testresultat Tillverkare Modell Resultat Övrigt Cisco Catalyst 2950 OK Cisco Catalyst 2960 OK Cisco Catalyst 3560-CG OK D-Link DES-3026 OK Hirschmann MM2-4TX1 OK Hirschmann MM20 OK Hirschmann MM2-4TX1 OK HP 2510G-48 OK HP ProCurve PoE OK Westermo MDI-112-F4G OK Se kommentar Westermo MRI-128-F4G OK Se kommentar Kommentar: Switcharna från Westermo måste under alla omständigheter konfigureras med så kallad Ingress Filtering aktiverad. Denna inställning finner man under VLAN VLAN Port Configuration Ingress Filtering. Värdena ska vara Enabled. I konsolen används kommandona interface samt ingress filtering enable. Om Ingress Filtering inte är aktiverad fungerar VLAN till synes som vanligt, men Ethernetramar kan fås att passera från ett VLAN till ett annat i flera av testfallen. Stora mängder trafik kan läcka på mycket kort tid under sådana förutsättningar. Med Ingress Filtering aktiverat har vi däremot inte kunnat konstatera läckage under några som helst omständigheter. Enligt Westermo är det möjligt att defaultläget för Ingress Filtering ändras till Enabled i framtiden. 2 När testerna utfördes var defaultläget Disabled. 2 Westermo teknisk support, personlig kommunikation,

16 14

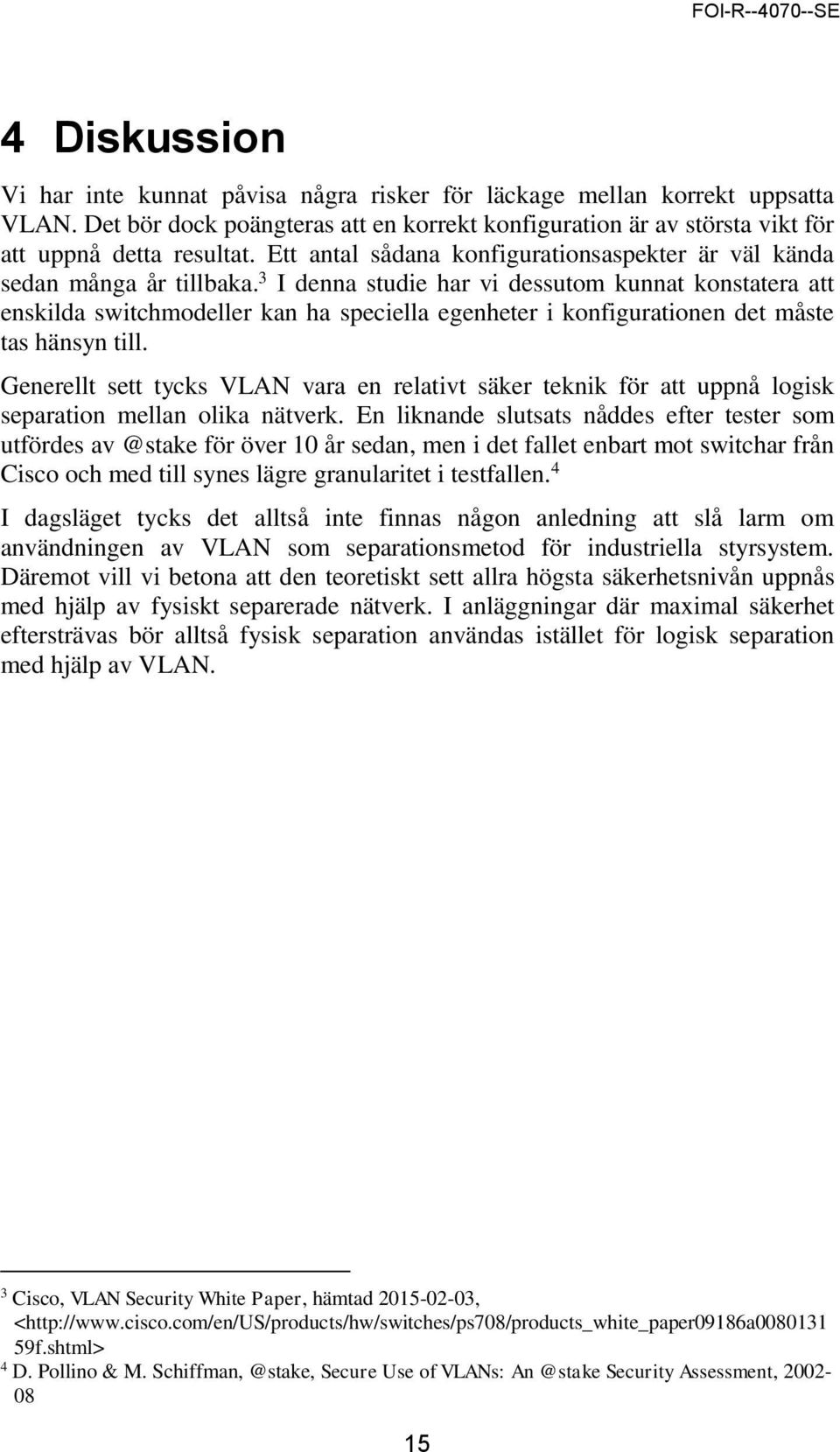

17 4 Diskussion Vi har inte kunnat påvisa några risker för läckage mellan korrekt uppsatta VLAN. Det bör dock poängteras att en korrekt konfiguration är av största vikt för att uppnå detta resultat. Ett antal sådana konfigurationsaspekter är väl kända sedan många år tillbaka. 3 I denna studie har vi dessutom kunnat konstatera att enskilda switchmodeller kan ha speciella egenheter i konfigurationen det måste tas hänsyn till. Generellt sett tycks VLAN vara en relativt säker teknik för att uppnå logisk separation mellan olika nätverk. En liknande slutsats nåddes efter tester som utfördes för över 10 år sedan, men i det fallet enbart mot switchar från Cisco och med till synes lägre granularitet i testfallen. 4 I dagsläget tycks det alltså inte finnas någon anledning att slå larm om användningen av VLAN som separationsmetod för industriella styrsystem. Däremot vill vi betona att den teoretiskt sett allra högsta säkerhetsnivån uppnås med hjälp av fysiskt separerade nätverk. I anläggningar där maximal säkerhet eftersträvas bör alltså fysisk separation användas istället för logisk separation med hjälp av VLAN. 3 Cisco, VLAN Security White Paper, hämtad , < 59f.shtml> 4 D. Pollino & M. Secure Use of VLANs: Security Assessment,

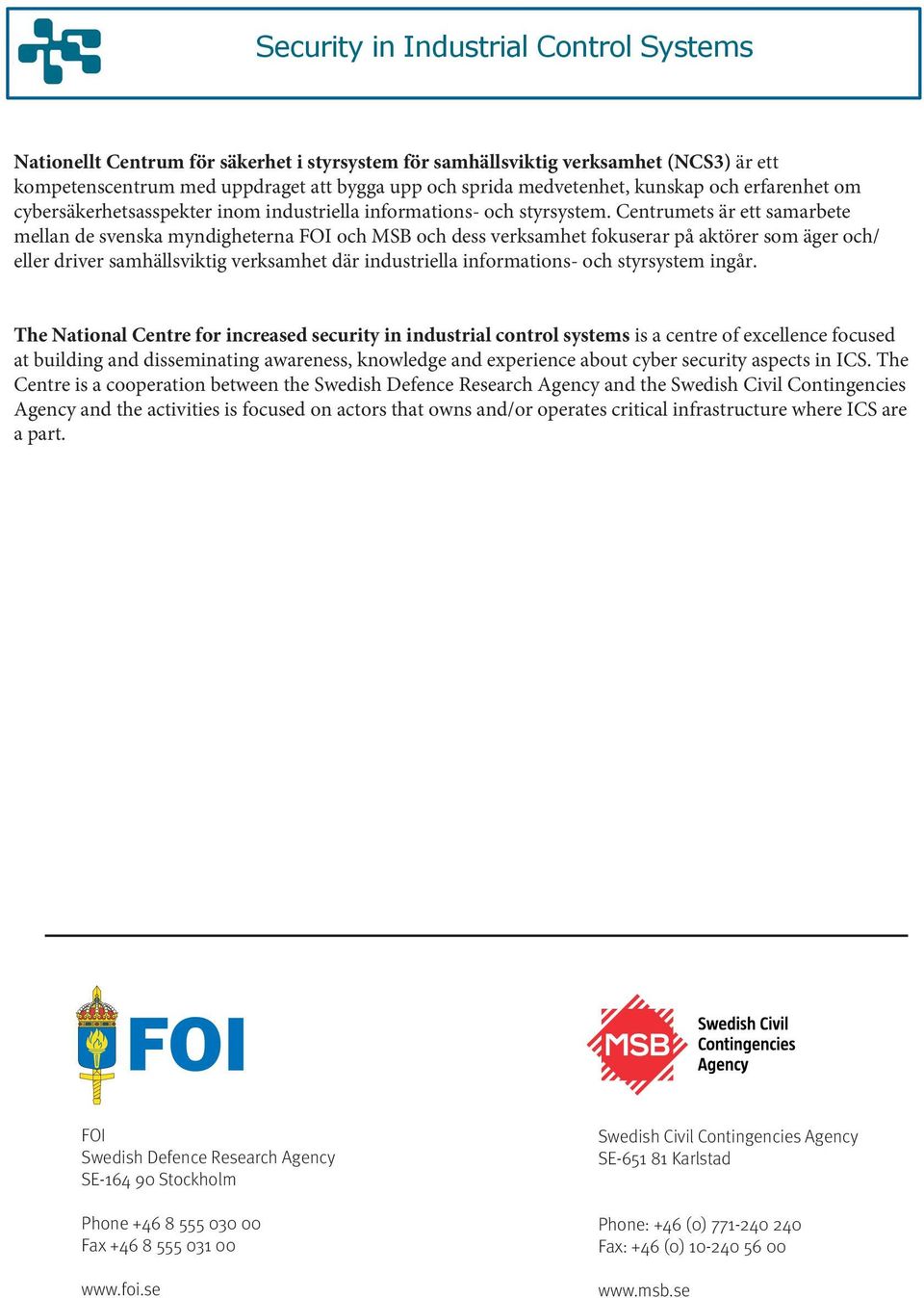

18 Säkerhet Security Security i in industriella Industrial Industrial informations- Control Systems Control och Systems styrsystem FOI Swedish Defence Research Agency SE Stockholm Phone Fax Swedish Civil Contingencies Agency SE Karlstad Phone: +46 (0) Fax: +46 (0)
