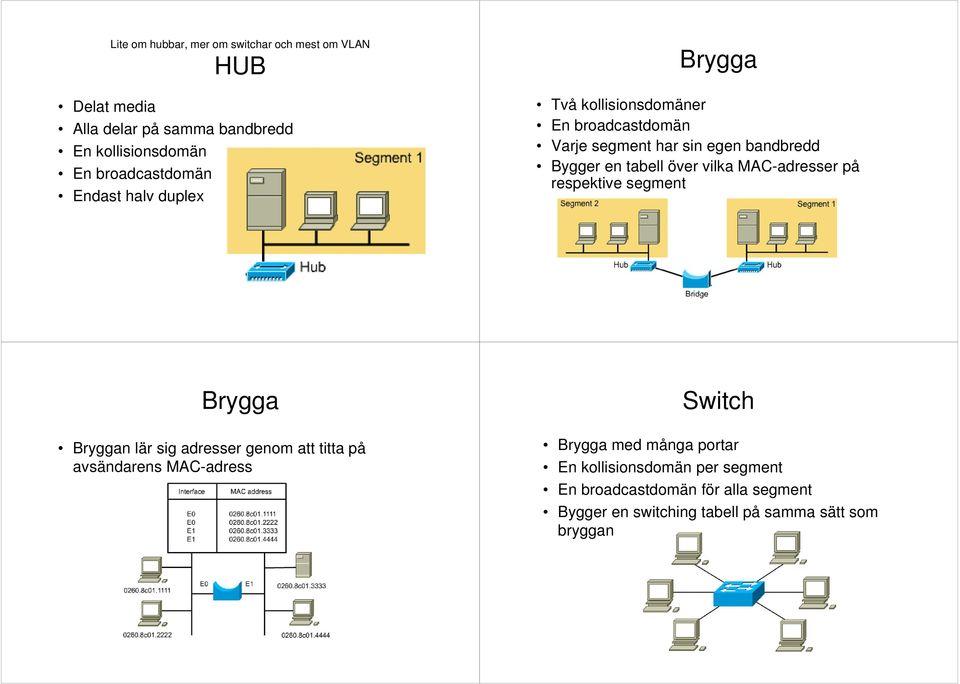

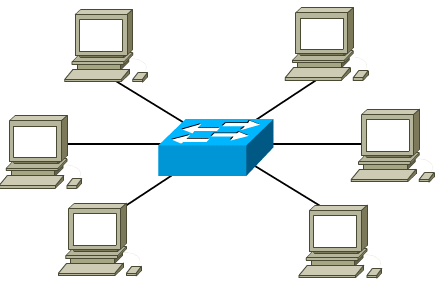

1 Delat media Lite om hubbar, mer om switchar och mest om VLAN HUB Alla delar på samma bandbredd En kollisionsdomän En broadcastdomän Endast halv duplex Brygga Två kollisionsdomäner En broadcastdomän Varje segment har sin egen bandbredd Bygger en tabell över vilka MAC-adresser på respektive segment Brygga Bryggan lär sig adresser genom att titta på avsändarens MAC-adress Switch Brygga med många portar En kollisionsdomän per segment En broadcastdomän för alla segment Bygger en switching tabell på samma sätt som bryggan

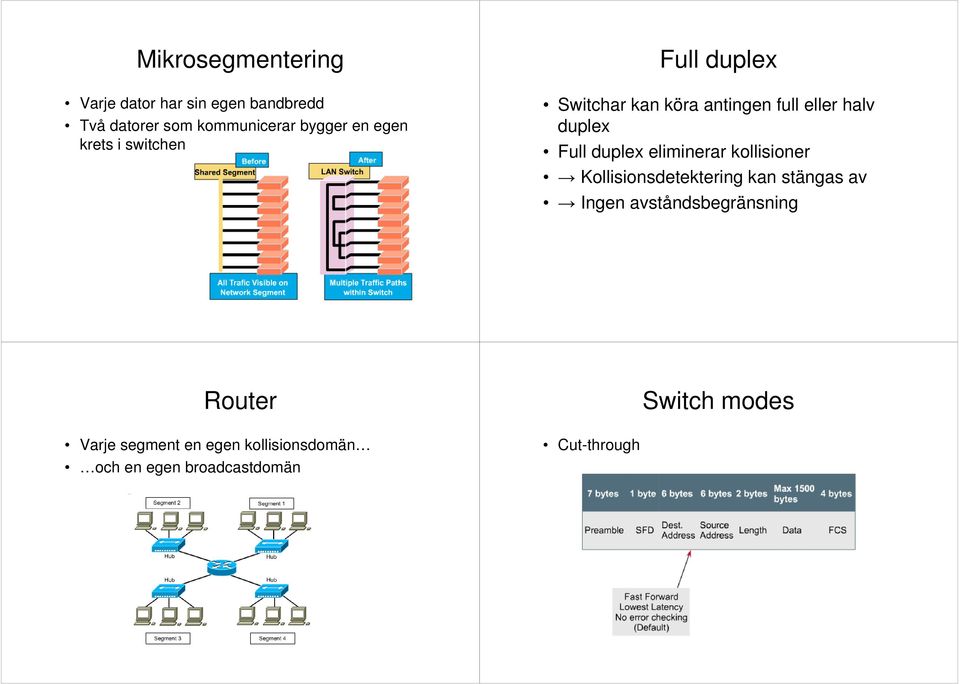

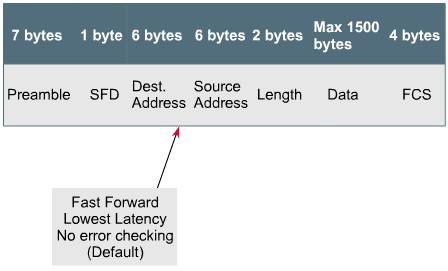

2 Mikrosegmentering Varje dator har sin egen bandbredd Två datorer som kommunicerar bygger en egen krets i switchen Full duplex Switchar kan köra antingen full eller halv duplex Full duplex eliminerar kollisioner Kollisionsdetektering kan stängas av Ingen avståndsbegränsning Varje segment en egen kollisionsdomän och en egen broadcastdomän Cut-through Switch modes

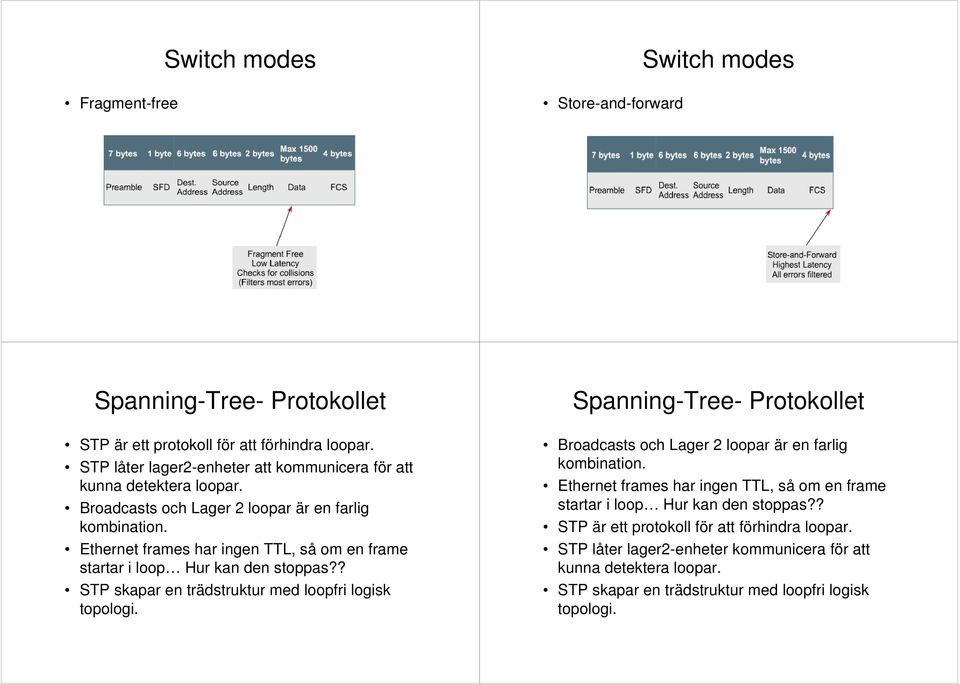

3 Fragment-free Switch modes Store-and-forward Switch modes Spanning-Tree- Protokollet STP är ett protokoll för att förhindra loopar. STP låter lager2-enheter att kommunicera för att kunna detektera loopar. Broadcasts och Lager 2 loopar är en farlig kombination. Ethernet frames har ingen TTL, så om en frame startar i loop Hur kan den stoppas?? STP skapar en trädstruktur med loopfri logisk topologi. Spanning-Tree- Protokollet Broadcasts och Lager 2 loopar är en farlig kombination. Ethernet frames har ingen TTL, så om en frame startar i loop Hur kan den stoppas?? STP är ett protokoll för att förhindra loopar. STP låter lager2-enheter kommunicera för att kunna detektera loopar. STP skapar en trädstruktur med loopfri logisk topologi.

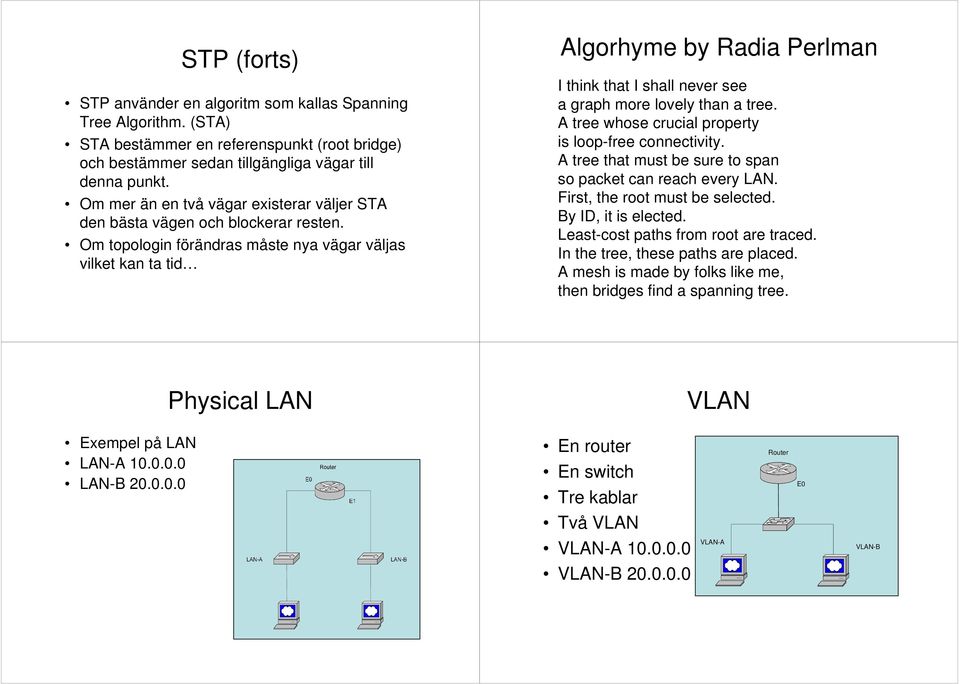

4 STP (forts) STP använder en algoritm som kallas Spanning Tree Algorithm. (STA) STA bestämmer en referenspunkt (root bridge) och bestämmer sedan tillgängliga vägar till denna punkt. Om mer än en två vägar existerar väljer STA den bästa vägen och blockerar resten. Om topologin förändras måste nya vägar väljas vilket kan ta tid Algorhyme by Radia Perlman I think that I shall never see a graph more lovely than a tree. A tree whose crucial property is loop-free connectivity. A tree that must be sure to span so packet can reach every LAN. First, the root must be selected. By ID, it is elected. Least-cost paths from root are traced. In the tree, these paths are placed. A mesh is made by folks like me, then bridges find a spanning tree. Physical LAN VLAN Exempel på LAN LAN-A LAN-B En router En switch Tre kablar E0 Två VLAN VLAN-A VLAN-A VLAN-B VLAN-B

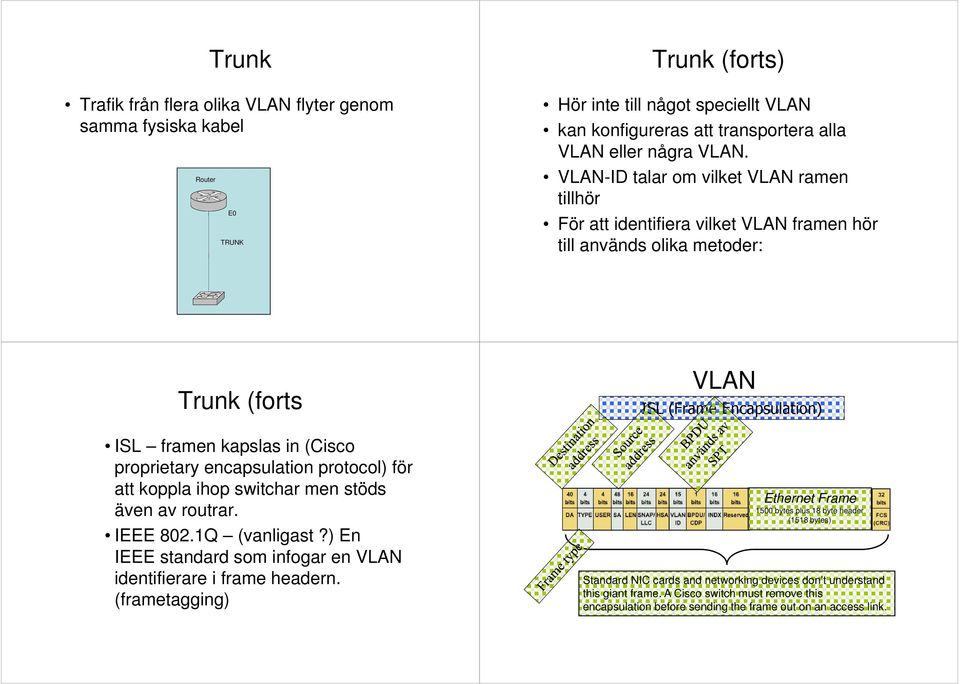

5 Trunk Trafik från flera olika VLAN flyter genom samma fysiska kabel E0 TRUNK Trunk (forts) Hör inte till något speciellt VLAN kan konfigureras att transportera alla VLAN eller några VLAN. VLAN-ID talar om vilket VLAN ramen tillhör För att identifiera vilket VLAN framen hör till används olika metoder: Trunk (forts ISL framen kapslas in (Cisco proprietary encapsulation protocol) för att koppla ihop switchar men stöds även av routrar. IEEE 802.1Q (vanligast?) En IEEE standard som infogar en VLAN identifierare i frame headern. (frametagging) VLAN ISL (Frame Encapsulation) Ethernet Frame 1500 bytes plus 18 byte header (1518 bytes) Standard NIC cards and networking devices don t understand this giant frame. A Cisco switch must remove this encapsulation before sending the frame out on an access link.

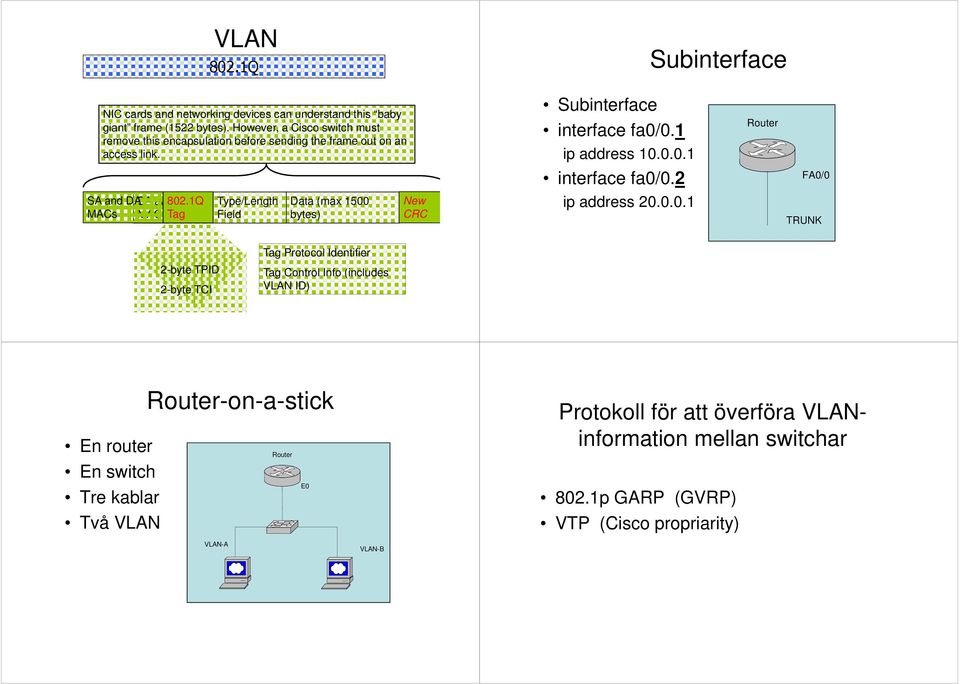

6 VLAN 802.1Q Subinterface NIC cards and networking devices can understand this baby giant frame (1522 bytes). However, a Cisco switch must remove this encapsulation before sending the frame out on an access link. SA and DA SA and 802.1Q DA MACs MACsTag Type/Length Field Data (max 1500 bytes) CRC New CRC Subinterface interface fa0/0.1 ip address interface fa0/0.2 ip address FA0/0 TRUNK 2-byte TPID 2-byte TCI Tag Protocol Identifier Tag Control Info (includes VLAN ID) En router En switch Tre kablar Två VLAN -on-a-stick E0 VLAN-A VLAN-B Protokoll för att överföra VLANinformation mellan switchar 802.1p GARP (GVRP) VTP (Cisco propriarity)
