1 Kapitel 6, 7, 8 o 9: Data och protokoll Internet LUNET o SUNET Jens A Andersson

2 Vad är Internet? Internet ägs ej av en enskild organisation. Styrs till viss del av Internet Society (ISOC). Består av ett antal sammankopplade nät som utbyter data enligt egna trafikavtal. Alla nät använder protokollsviten TCP/IP. Det finns allt från små lokala nät till stora så kallade Internet Service Providers (ISP). 2

Består av ett antal sammankopplade nät som utbyter data enligt egna trafikavtal.

3 Vad har näten gemensamt? Alla delnät som utgör Internet har en gemensam nämnare: Alla använder samma nätprotokoll, Internet Protocol (IP)! Däremot behöver näten inte använda samma länkprotokoll, vilket gör att en mängd olika slags nät kan kopplas samman. 3

4 Varför är detta viktigt? i Datanäten har utvecklats under mer är 40 år. Under U d tiden har en mängd datanät med olika protokoll och dataformat tagits i bruk. Eftersom IP har standardiserats så att det kan användas över alla typer av nät, har Internet kunnat bli vad det är. All dokumentation av Internetprotokoll och tjänster är öppen och gratis. 4

Eftersom IP har standardiserats så att det kan användas över alla typer av nät, har

5 Internets struktur Kunder ISP IX, lokal knutpunkt 5

6 Trafikutbyte, två och två 6

7 Trafikutbyte, knutpunktk 7

8 Knutpunkter Finns på olika nivåer Lokal Regional Nationell Global 4 stycken nationella i Sverige 8

9 Världens största distribuerade system? Global internet routing DNS 9

10 Lokala nät Ett lokalt nät (Local Area Network, LAN) är ett datanät med en begränsad storlek. Ett LAN kan i sin enklaste form bestå av endast en länk som flera datorer är kopplade till. På ett LAN använder alla samma länkprotokoll k ll för att kunna kommunicera med varandra lokalt. Mellan LAN måste man ha ett nätprotokoll 10

Ett LAN kan i sin enklaste form bestå av endast en länk som flera datorer är

11 Virtuella lokala l nät (VLAN) Switch med VLAN-programvara VLAN 1 VLAN 2 VLAN 3 11

12 Ett nät på OSI-nivå 1 A B D A C D I II switch III router IV LAN B C A B C 12

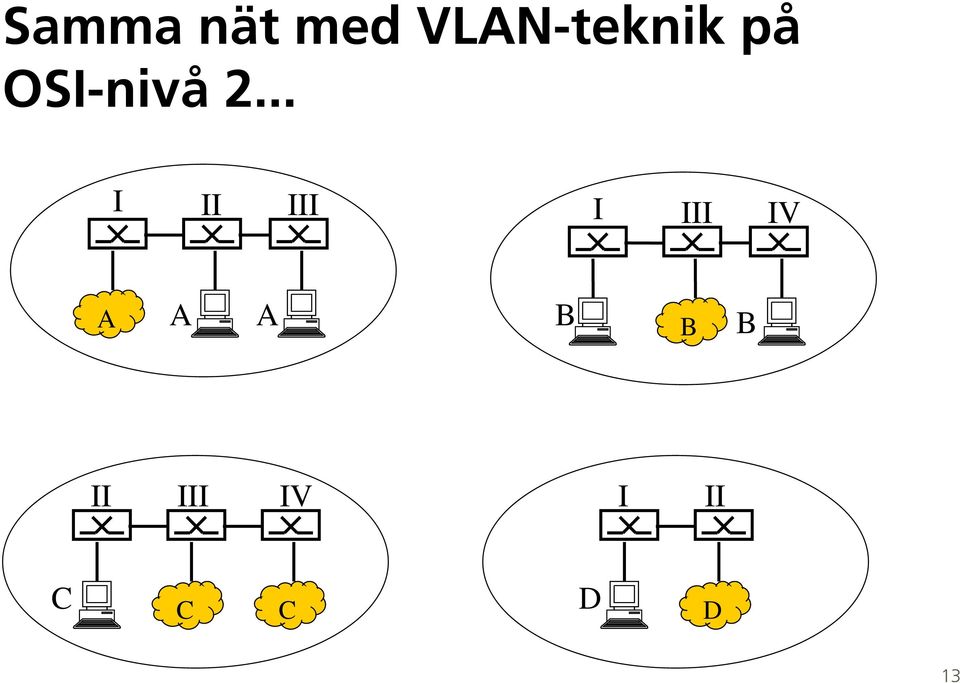

13 Samma nät med VLAN-teknik på OSI-nivå 2... I II III I III IV A A A B B B II III IV I II C C C D D 13

14 Oh Och på åosi-nivå 3... router A B C D 14

15 Hemmanätet ISP FW + NAT (server,wlan) Switch Bredbandsdelare Brandvägg Router 15

16 Litet företagsnät ISP Router on a stick ik FW + NAT Hosting Servers (DMZ) Switch med VLAN Clients WLAN 16

17 GigaLUNET 17

18 GigaLUNET 10 Gbps i stamnätet and centrala distributionsnätet 1 10 Gbps in utlokaliserade distributions- and accessnäten Single Mode fiber EAPS i L2 (Distribution) ti Mycket snabb omkoppling vid fel; <50ms Equal Path Cost i L3 (Stamnät) Minst två parallella vägar över allt medför dubbel kapacitet Aktiv utrustning från Extreme Networks 18

(Distribution) ti Mycket snabb omkoppling vid fel; <50ms Equal Path Cost i L3

19 Ny teknik Ethernet med mycket hög kapacitet (1-10 Gbps) Billigare nätadaptrar för långa distanser Våglängdsmultiplexering g göver optisk fiber våglängder, WDM L3-L4 L4 switchar Centralt placerad routing Tillbaka till framtiden 19

Våglängdsmultiplexering g göver optisk fiber våglängder,

21 OptoSUNET 21

22 OptoSUNET 2*1 eller 10Gbps till campusnäten Hybrid-nätverk Vanligt IP/Internet Våglängder / Färger /DWDM < 40 Gbps/colour) Fiber TDC Song Aktiv utrustning Ägd av SUNET Optisk utrustning från Cienna Routrar från Juniper 22

23 OptoSUNET 23

24 NORDUnet 24

25 GLIF (Global Lambda Integrated Facility) 25

26 Virtuella nätverk Logiska overlay-nätverk Byggs med tekniker som VPN, MPLS tunnels Host-to-Host Network-to-Network Kombination 26

27 Historia: i Internet Forskning packet switching 1969 ARPANET sätts i drift uppfinns 1974 Cerf & Kahn publicera spec för TCP/IP 1978 TCP/IP delas upp i TCP och IP. UDP tillkommer Hela ARPANET byter till IP/TCP/UDP 1/ ARPANET delas. MILNET tillkommer. Sammankopplas med router. DNS tas i drift NFSNET blir ryggradsnät i USA Första INTEROP ARPANET upphör Berners-Lee skapar WWW Webläsaren Mosaic erövrar världen 1995 NFSNET återgår till rent forskningsnät. Tillräckligt med kommersiella ryggradsnät Internet2 grundas. 27

28 Internet: Antal hostar 28

29 Nätverk i världen 29

30 Historia: i Länkar p// / / _ / 30

31 Historia: i LUNET och SUNET 1956 SMIL tas i drift 1970 SMIL ersätts med Univac Sverigetäckande nät för terminaler byggs, kallas SUNET Terminalväxelnät börjar byggas i Lund, LUNET Lokala termvxnät ansluts till SUNET. Nu nät för termvxnät LDC och Ehuset bygger varsitt Ethernet Optofiber förbinder de två ethernet:en. lth.se och lu.se registreras SUNET byggs om till DECnet Ryggradsnät (ethernet + optofiber) börjar byggas i Lund. SUNET kör IP. Lund ansluts till Internet SUNET uppgraderas Lunds termvxnät läggs ner SUNET uppgraderas Uppgradering av LUNET påbörjas SUNET-155 tas i drift Giga-SUNET tas i drift 2006 GigaLUNET och OptoSUNET tas i drift 31

32 Spanning Tree Att bygga träd av grafer som kan se ut hur som helst Hindra d paket att gå runt i oändliga loopar Bygga effektiva transportvägar Spanning Tree används i många applikationer och protokoll 32

33 Spanning Tree Protocol, Varför? En brygga använder flooding för utsändning av alla broadcast-ramar multicast-ramar alla ramar vars destinationsport är okänd Inga loopar får förekomma i ett bryggat nät Redundans/backup-länkar medför loopar 33

34 Spanning Tree Protocol, exempel(1) brygga brygga 34

35 Spanning Tree Protocol, exempel(2) brygga brygga 35

36 STP: Algoryhme I think that I shall never see A graph more lovely than a tree First the Root must be selected By its ID it is elected A tree whose crucial cial property Is loop-free connectivity A tree which must be sure to span So packets can reach every LAN Least cost paths from Root are traced. In the tree these paths are placed A mesh is made by folks like me Then bridges find a spanning tree. 36

37 Spanning Tree Protocol (1) 37
