DAGVATTENUTREDNING KV.FILMEN

Transkript

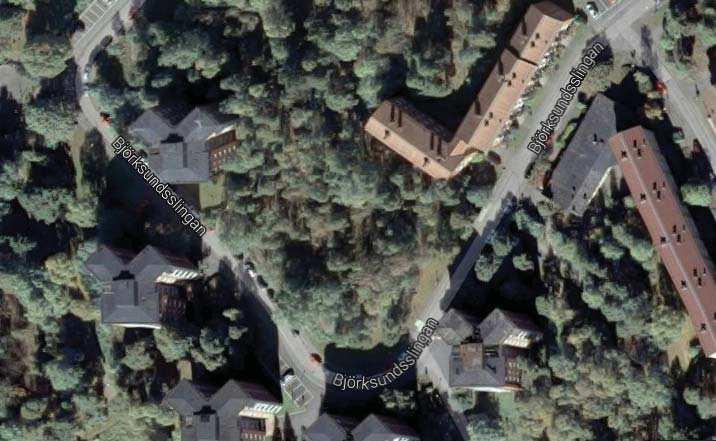

1 DAGVATTENUTREDNING KV.FILMEN BAKGRUND Sy et med denna utredning är a redogöra för dagva enstrategi inom nyexploatering, jämföra med den nuvarande situa onens dagva enfl öde och ge förslag på fördröjningsmekanismer inom kvartersmark. Planområdet utgörs av gårdsmark för ny exploatering inom kvarteret Filmen och är belägen på Björksundsslingan i Bandhagen, Stockholm. Området är cirka 0.26 hektar stort och består idag av kuperad naturmark med stora par er av berg i dagen. Mot norr avgränsar e gångstråk och en bredare passage med kommunal naturmark. Inom området planeras det bostäder i form av tre punkthus med mindre lägenheter och llhörande gårdsmark. Planområdets utbredning

2 NUVARANDE DAGVATTENSITUATION Områdets nuvarande situa on är obebyggd kuperad naturmark. I de övre par erna dominerar större ar och hällmarksvegeta on med uppväxta tallar medan söderslänterna ner mot Björksundsslingan i huvudsak är täckta med lövsly och enstaka högre lövträd. Från den högsta punkten på m, placerad centralt inom planområdet, slu ar terrängen åt samtliga håll. Man kan därför anta a områdets norra del idag avva nas ll den in lliggande naturmarken längs gångstråket, där även en mindre sänka med fuk gare skogtyp kan urskiljas, medan tomtens södra del avva nas mot Björkssundsslingans asfalterade gata. De stora par erna med berg i dagen, samt den sannolikt ytliga berggrunden under hällmarksvegeta onen, innebär en starkt begränsad infi ltra onsförmågan inom planområdet. Det är svårt a avgöra hur stor del av regnva net som idag fi ltreras i naturmarkens vegeta onsytor. Björksundsslingan slu ar i södergående riktning och framförallt från kurvan och västerut är lutningen stark. Flödesberäkning före utbyggnad Fas ghetens yta är 2626 m² = (A) 0,2626 ha. Fördelning av ytmaterial enligt tabell. Exempel: 2250m 2 x 0,1 =225/2626=(α) 0,089 Avrinningskoefficient för fas gheten före utbyggnad beräknas ll (α) 0,215. Dimensionerande regn är sa ll 10-års regn (i) 227 l/s ha och en varak ghet på 10 minuter. Dimensionerande dagva enfl ödet från området har beräknats u från ra onella metoden enligt Svenskt Va ens P90 Q = A x α x i, där Q=fl öde (l/s) A=beräknad area (ha) α=antagen avrinningskoefficient i=regnintensitet (l/s ha) Q= (A) 0,2626 ha x (α) 0,215 x (i) 227 l/s ha=12,8 l/s Yta material Area (m²) Avrinnings koefficient ( ) Nuvarande situa on Samman vägda avrinnings koeff. ( ) Vegetationsyta (naturmark) ,1 0,086 Stenhällar (berg i dagen) 376 0,9 0,129 Totalt ,215

3 DAGVATTEN VID PLANERAD EXPLOATERING Planförslag för området innebär tre kvadra ska huskroppar som placeras in i terrängen, delvis med su erängplan. Gårdsu ormningen beaktar den existerande naturmarken i norr och bevarar i största möjliga utsträckning de befi ntliga arna. Gårdens högsta punkt är e trädäck inkilat mellan de befi ntliga arna. Mot söder terrasserar sig slänten i tre nivåer som är förbindna med trapplopp. Varje terrass har si grupper och möjlighet ll odlingsbädd. Den västra slänten har en llgänglig passage upp mot gårdskrönet. Skogslika planteringsytor sveper in huskropparna och bildar mindre rumsligheter. Mot tro oaren är en rad regnträdgårdar placerade. Det är svårt a avgöra hur stor del av regnva net som kan fi ltreras i naturmarkens vegeta onsytor beroende på den ytliga hällmarken, men e ersom utredningen jämför området före och e er exploatering på samma premiss borde jämförelsevolymen inte påverkas. naturmark tall tall Flödesberäkning e er utbyggnad Fas ghetens yta är 2626 m² = (A) 0,2626 ha. Fördelning av ytmaterial enligt tabell. Exempel: 2250m 2 x 0,1 =225/2626= (α) 0,089 Avrinningskoefficient för fas gheten e er utbyggnad beräknas ll (α) 0,568. Dimensionerande regn är sa ll 10-års regn (i) 227 l/s ha och en varak ghet på 10 minuter. Dimensionerande dagva enfl ödet från området har beräknats u från ra onella metoden enligt Svenskt Va ens P90 Q = A x α x i, där Q=fl öde (l/s) A=beräknad area (ha) α=antagen avrinningskoefficient i=regnintensitet (l/s ha) Q= (A) 0,2626 ha x (α) 0,568 x (i) 227 l/s ha=33,9 l/s Klima aktor llägg på 1,2 ger 40,7 l/s Yta material Area (m²) Avrinnings koefficient ( ) Planerad situa on Samman vägda avrinnings koeff. ( ) Vegetationsyta (naturmark) 466 0,1 0,018 Vegetationsyta (planteringsyta) 551 0,1 0,021 Stenhällar (berg i dagen) 241 0,9 0,083 Träyta med grusunderbyggnad 66 0,4 0,010 Grus 42 0,6 0,010 Plattyta 263 0,85 0,085 Tak 997 0,9 0,342 Totalt ,568 Regnmängden från fas gheten vid e 100-års regn (i=489 l/s/ha) beräknas ll Q= (A) 0,2626 ha x (α) 0,568 x (i) 489 l/s ha=72,9 l/s. De a skulle vid e 10 min regn för fas gheten innebär en total volym på 43,8 m³. Klima aktor llägg på 1,2 ger total volym 52,5 m³

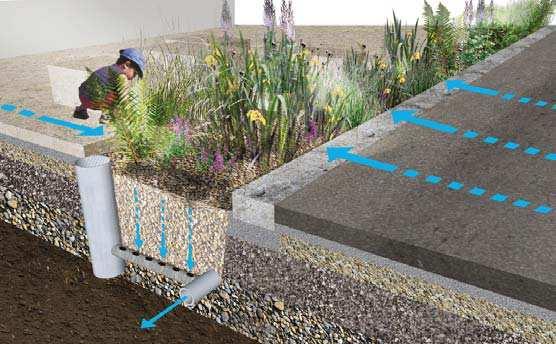

4 FÖRSLAG PÅ FÖRDRÖJNING Vid e 10-årsregn går fl ödet från den blivande fas gheten upp från 12,8 l/s ll 40,7/s. Ambi onen i projektet bör vara a inte belasta det kommunala dagva ensystemet mer än dagens läge. Det betyder a e utjämningsmagasin bör anläggas med kapacitet a bromsa upp mellanskillnaden i fl ödena. 27,9 l/s (40,7-12,8) i 10 min alstrar liter, dvs 16,7 m³ dagva en. Avrinningen från gården centrala och södra delar, samt huvuddelen av takva net, leds ner i regnträdgårdar placerade i lågpunkter längs med Björkssundsslingans tro oar. Regnträdgårdarna beräknas klara en va enmagasinering på 0,3 m/m², vilket betyder a den krävs en area på 56 m² för a klara fördröjningen. En regnträdgård är en växtbädd med poröst och fi ltrerande material och med vegeta on som både klara av torka och översvämningsperioder. Regnträdgården är försedd med tätlager i bo en, för a fungera som e fördröjningsmagasin, och breddavlopp i översvämningszonens högpunkt. Regnträdgården innebär medvärden i form av naturpedagogik och skönhetsupplevelse samt a va net blir renat med hjälp av väx iltren innan det når kommunal ledning. För de stuprör på Hus 1 och Hus 3 som vä er mot norr och där höjdskillnaden inte medger e fall ut mot gatan föreslås e lokalt magsin med stenkista/regn rädgård på vardera 1 m³ för a klara den lokala fördröjningen av en ärdel av takytan för dessa hus. För planområdets norra del föreslås en fortsa avrinning ll den in lliggande naturmarken, längs gångstråket, för a inte ändra de fuk örhållanden som råder på den sanka delen utanför planområdet där fuk gare skogstyp kan urskiljas. Denna utredningen har dock räknat med fas ghetens totala yta i fördröjningsvolymen för a garantera a inte ökad belastning sker på existerande dagva ensystem. Den naturmark som slu ar mot norr uppska as ll 450 m² och med avrinningskoefficient på 0,1 innebär det Q= (A) 0,045 ha x (α) 0,1 x (i) 227 l/s ha=1 l/s, volym för 10 min regn ger 600 liter, dvs 0,6 m³. Vid södersläntens terrasser föreslås en öppen dagva enränna som kan kopplas ll en regnskörartunna med tappkran så a delar av takva net kan användas som beva ning vid odlingslådor. E 100-årsregn med klimatpåslag skulle e er 10 min regn innebär en total volym på 52,5 m³ för fas gheten (se uträkning förgående sida). Fördröjningsmagasinen är beräknade ll en volym på 16,7 m³ dagva en, vilket betyder a u lödet från fas gheten vid e 100-års regn är 35,8 m³ som bräddar ll kommunal ledning eller rinner ll omkringliggande områden. naturmark tall tall regntrådgård regnskördartunna avrinningsriktningar Schema: Förslag fördröjning dagva en

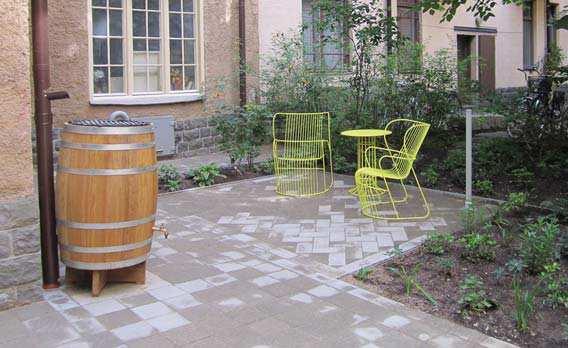

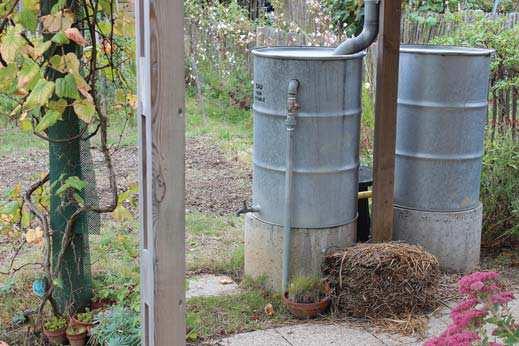

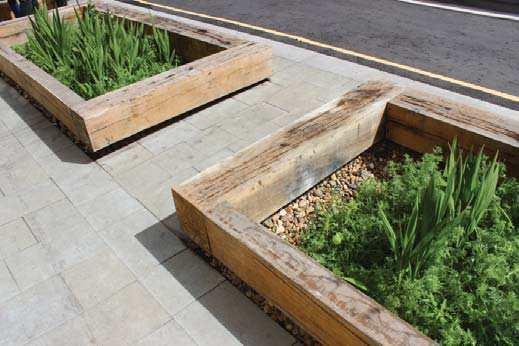

5 FORTSATTA UTREDNINGAR OCH UNDERSÖKNINGAR Kvarteret Filmen avva nas via kommunala ledningar placerade i Björkssundsslingans. Exakt placering och höjd på ledning och service bör framgå av ledningskarta som inte har varit underlag i denna utredning. Detaljprojektering och dimensionering av dagva enledningar, fördröjningsmagasin mm kommer a ske i det fortsa a projekteringsarbetet. REFERENSBILDER DAGVATTENLÖSNINGAR Regnträdgård Regnskördartunna för beva ning
