Beskrivning av TallyCard systemet. En liten beskrivning, senast ändrad den 14 juli 2007 av Kenneth Broberg

Transkript

1 Beskrivning av TallyCard systemet En liten beskrivning, senast ändrad den 14 juli 2007 av Kenneth Broberg

2 Allmänt Systemet "TallyCard" är utvecklat för hamnar och campingar. Systemet gör debiteringen av el- och vattenförbrukning rättvis. Det lämpar sig för alla hamnar, från småbåtshamnar, fiskehamnar och upp till stora marinor där behov av uttag upp till 3-fas 125 Amp styrka förekommer. Systemet lämpar sig också för campingplatser. De stora variationerna i elförbrukningen kan, på ett enkelt sätt, rättvist debiteras. Kunden köper ett "TallyCard" som programmeras utifrån varje kunds behov. Ett belopp betalas i förväg in på kortet. Kortet används därefter som betalningsmedel och aktiverar, genom insättning i en kortläsare, tillgången till el- och vatten. Kortet kan även utnyttjas som nyckelkort för tillträde till olika lokaler och aktiviteter, med eller utan kostnad. Efter användning återlämnas kortet i reception eller betalningsautomat. Beloppet som finns kvar på kortet återbetalas då. Systemet är avsett att kunna utnyttja tidigare gjorda installationer i form av matarkablar, vattenledningar, mm. Systemet är lätt att installera samt medger ett enkelt förfarande vid modernisering av en befintlig anläggning. Frånvaron av signal- och datakablar gör systemet mindre sårbart och okänsligt för störningar. Betalning och programmering av kort kan göras manuellt av en receptionist eller av kunden själv i en betalningsautomat. I denna väljer kunden, på en pekskärm, tjänster ur en meny. En kreditkortsmodul för anslutning till bankernas betalningssystem kan som tillval installeras i automaten. Betalningsautomaten kan hantera olika språk och valutor och ge tillbaka växel. Systemet kom ut på marknaden år 2000 och finns i drift på flera anläggningar i bland annat Danmark, Grekland, Holland, Norge, Spanien, Sverige och Tyskland. 2

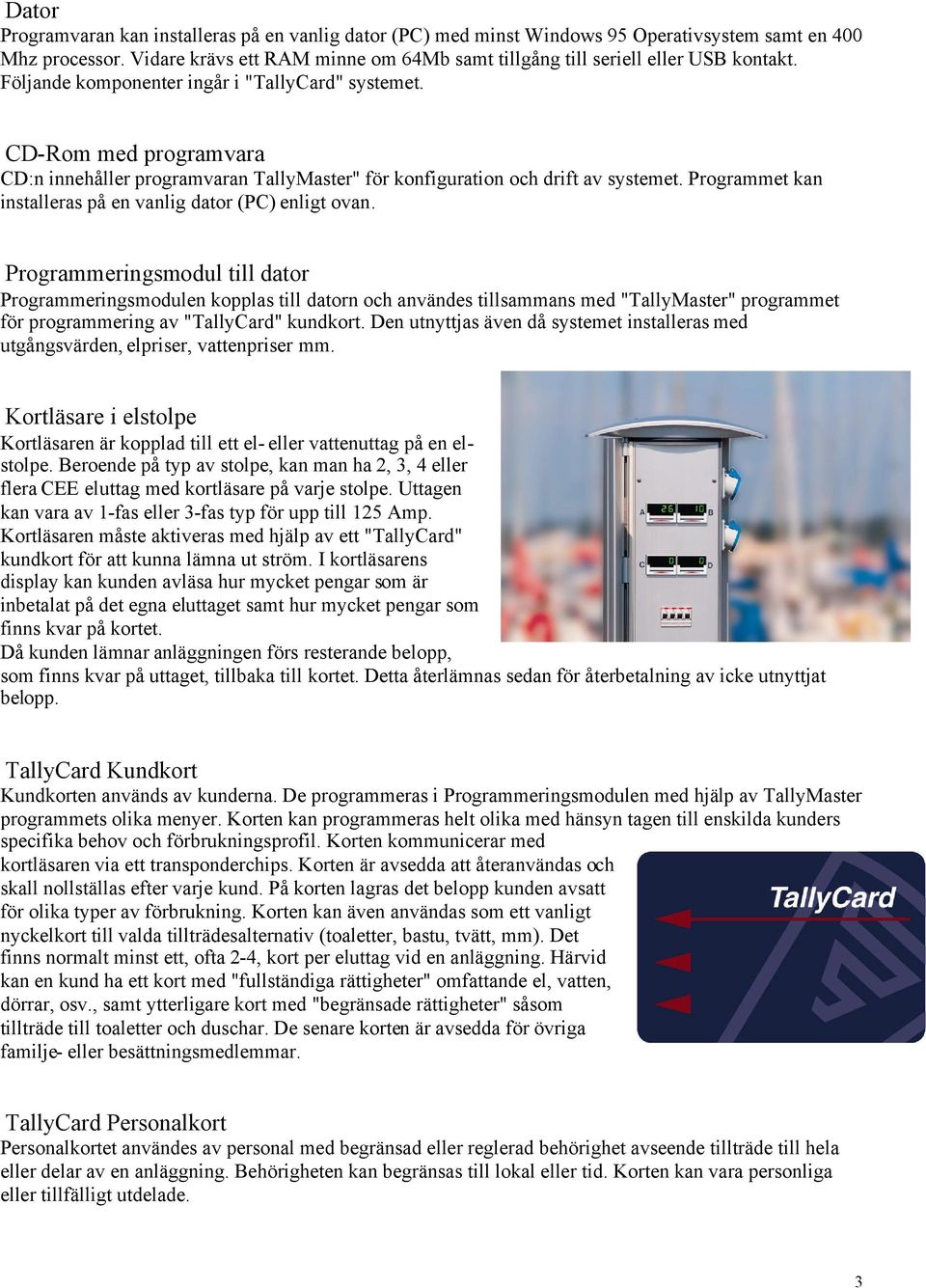

3 Dator Programvaran kan installeras på en vanlig dator (PC) med minst Windows 95 Operativsystem samt en 400 Mhz processor. Vidare krävs ett RAM minne om 64Mb samt tillgång till seriell eller USB kontakt. Följande komponenter ingår i "TallyCard" systemet. CD-Rom med programvara CD:n innehåller programvaran TallyMaster" för konfiguration och drift av systemet. Programmet kan installeras på en vanlig dator (PC) enligt ovan. Programmeringsmodul till dator Programmeringsmodulen kopplas till datorn och användes tillsammans med "TallyMaster" programmet för programmering av "TallyCard" kundkort. Den utnyttjas även då systemet installeras med utgångsvärden, elpriser, vattenpriser mm. Kortläsare i elstolpe Kortläsaren är kopplad till ett el- eller vattenuttag på en elstolpe. Beroende på typ av stolpe, kan man ha 2, 3, 4 eller flera CEE eluttag med kortläsare på varje stolpe. Uttagen kan vara av 1-fas eller 3-fas typ för upp till 125 Amp. Kortläsaren måste aktiveras med hjälp av ett "TallyCard" kundkort för att kunna lämna ut ström. I kortläsarens display kan kunden avläsa hur mycket pengar som är inbetalat på det egna eluttaget samt hur mycket pengar som finns kvar på kortet. Då kunden lämnar anläggningen förs resterande belopp, som finns kvar på uttaget, tillbaka till kortet. Detta återlämnas sedan för återbetalning av icke utnyttjat belopp. TallyCard Kundkort Kundkorten används av kunderna. De programmeras i Programmeringsmodulen med hjälp av TallyMaster programmets olika menyer. Korten kan programmeras helt olika med hänsyn tagen till enskilda kunders specifika behov och förbrukningsprofil. Korten kommunicerar med kortläsaren via ett transponderchips. Korten är avsedda att återanvändas och skall nollställas efter varje kund. På korten lagras det belopp kunden avsatt för olika typer av förbrukning. Korten kan även användas som ett vanligt nyckelkort till valda tillträdesalternativ (toaletter, bastu, tvätt, mm). Det finns normalt minst ett, ofta 2-4, kort per eluttag vid en anläggning. Härvid kan en kund ha ett kort med "fullständiga rättigheter" omfattande el, vatten, dörrar, osv., samt ytterligare kort med "begränsade rättigheter" såsom tillträde till toaletter och duschar. De senare korten är avsedda för övriga familje- eller besättningsmedlemmar. TallyCard Personalkort Personalkortet användes av personal med begränsad eller reglerad behörighet avseende tillträde till hela eller delar av en anläggning. Behörigheten kan begränsas till lokal eller tid. Korten kan vara personliga eller tillfälligt utdelade. 3

4 TallyCard Huvudkort Huvudkortet används för att göra grundinställningar i programmet såsom byte av priser och tariffer, momssatser, tillägg i listan över valbara tjänster och produkter, giltighetstider, mm. Kortet får endast utnyttjas av behörig användare vid en anläggning. Det finns normalt endast ett Huvudkort till en anläggning. Återställningskort Återställningskortet (ingen speciell färg) utnyttjas vid återställning av systemet i händelse av systemfel eller i de fall en omprogrammering krävs. Kortet får endast användas av behörig (utbildad) personal. Servicekort Vid installationen skapas servicekort. Dessa, ett eller flera, används av någon på anläggningen som fått utbildning av TallyKeys personal vid programmering av kortläsare. Kortläsarenhet för övriga funktioner (option) Kortläsarenheten för övriga funktioner (universalmodulen) kan användas för anslutning till dörröppnare, bommar, duschar (kan programmeras för t.ex. tid eller mängd vattenflöde). Betalningsautomat (option) Betalningsautomaten är en tilläggsfunktion som kan användas för att göra en TallyCard installation helt personaloberoende. På en Pekskärm kan Kunden själv programmera sitt TallyCard kundkort genom att ur en meny välja språk, tjänster och förbrukning, övriga funktioner, valuta för betalning, mm. Kunden betalar med nödvändigt antal sedlar i sedelläsaren till höger och får ut det programmerade kortet i en av de två vänstra smala luckorna. Sedelläsaren hanterar olika valutor exempelvis SEK, DKK och EUR sedlar i olika valörer. En behörig operatör kan när som helst ändra systemets omräkningskurs för valuta med hänsyn till dagsaktuell kurs. I stora luckan i nedre högra delen får Kunden ut en kvittens för sin egen redovisning samt kvittensen på hamnavgiften med aktuellt datum. Den senare avsedd att fästas på mantåget eller liknande och är utförd med stor skrift för att kunna läsas av på avstånd från båten. Eventuellt resterande, icke utnyttjat belopp på Kundens TallyCard kort återbetalas från automaten. Härvid återlämnar kunden sitt kort i en av de två smala luckorna till vänster varefter resterande belopp betalas ut i svenska mynt. Ett eller flera myntmagasin med stor lagringskapacitet kan monteras i automaten enligt Beställarens önskemål. I Sverige utnyttjas magasin för 1-, 5-, och 10-kronors mynt. Vid fel eller låg nivå på myntmagasinen skickar automaten en varning via Internet, tråd eller SMS till ansvarig operatör. Betalningsautomaten kan kompletteras med en kreditkortsmodul som är ansluten till bankernas betalningssystem. Beställaren kan specificera vilka kreditkort man vill kunna hantera. 4

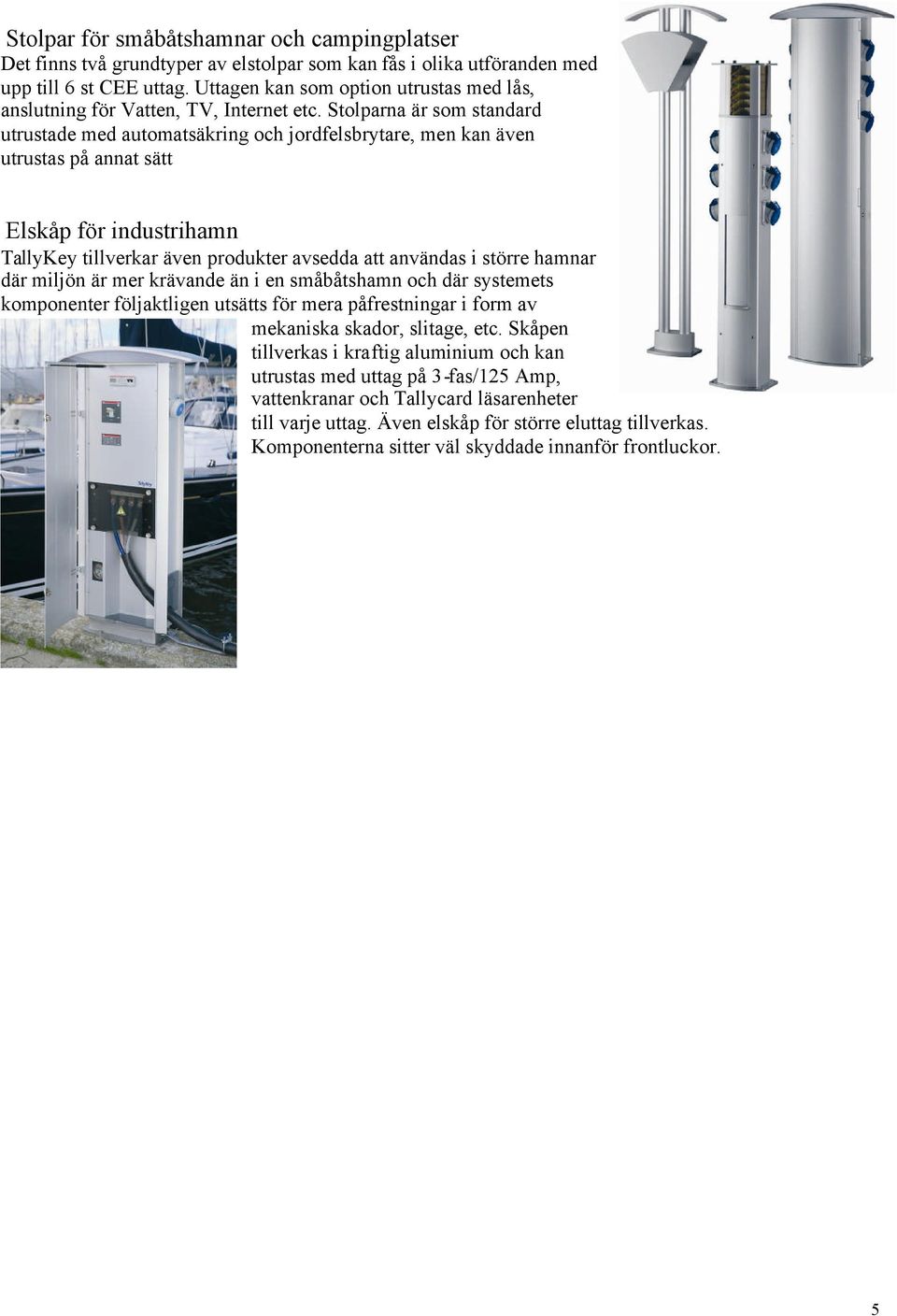

5 Stolpar för småbåtshamnar och campingplatser Det finns två grundtyper av elstolpar som kan fås i olika utföranden med upp till 6 st CEE uttag. Uttagen kan som option utrustas med lås, anslutning för Vatten, TV, Internet etc. Stolparna är som standard utrustade med automatsäkring och jordfelsbrytare, men kan även utrustas på annat sätt Elskåp för industrihamn TallyKey tillverkar även produkter avsedda att användas i större hamnar där miljön är mer krävande än i en småbåtshamn och där systemets komponenter följaktligen utsätts för mera påfrestningar i form av mekaniska skador, slitage, etc. Skåpen tillverkas i kraftig aluminium och kan utrustas med uttag på 3-fas/125 Amp, vattenkranar och Tallycard läsarenheter till varje uttag. Även elskåp för större eluttag tillverkas. Komponenterna sitter väl skyddade innanför frontluckor. 5
