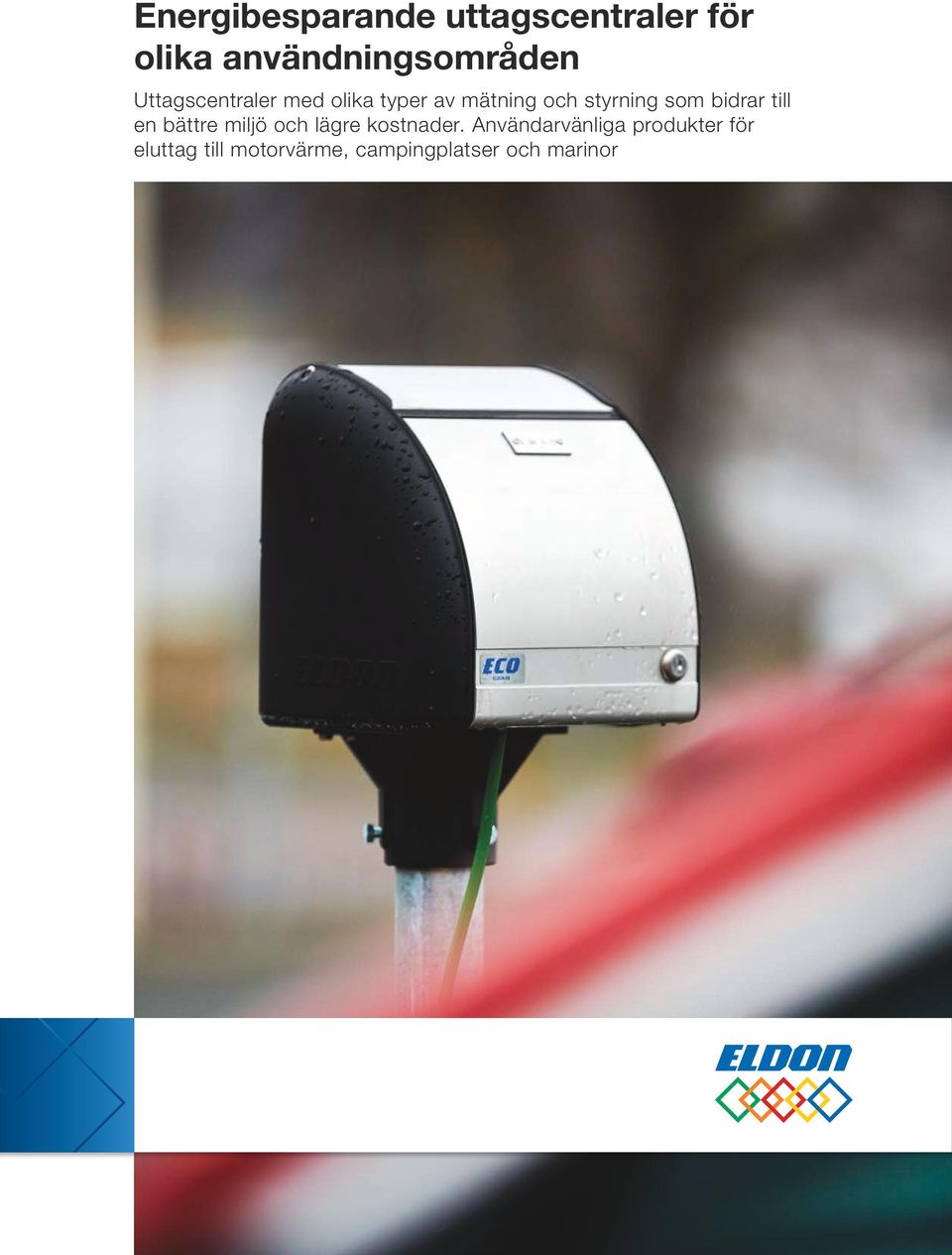

1 Energibesparande uttagscentraler för olika användningsområden Uttagscentraler med olika typer av mätning och styrning som bidrar till en bättre miljö och lägre kostnader. Användarvänliga produkter för eluttag till motorvärme, campingplatser och marinor

2 Vi på Eldon sätter alltid kunden i centrum och strävar efter att leverera användarvänliga produkter som ger maximal kundnytta.

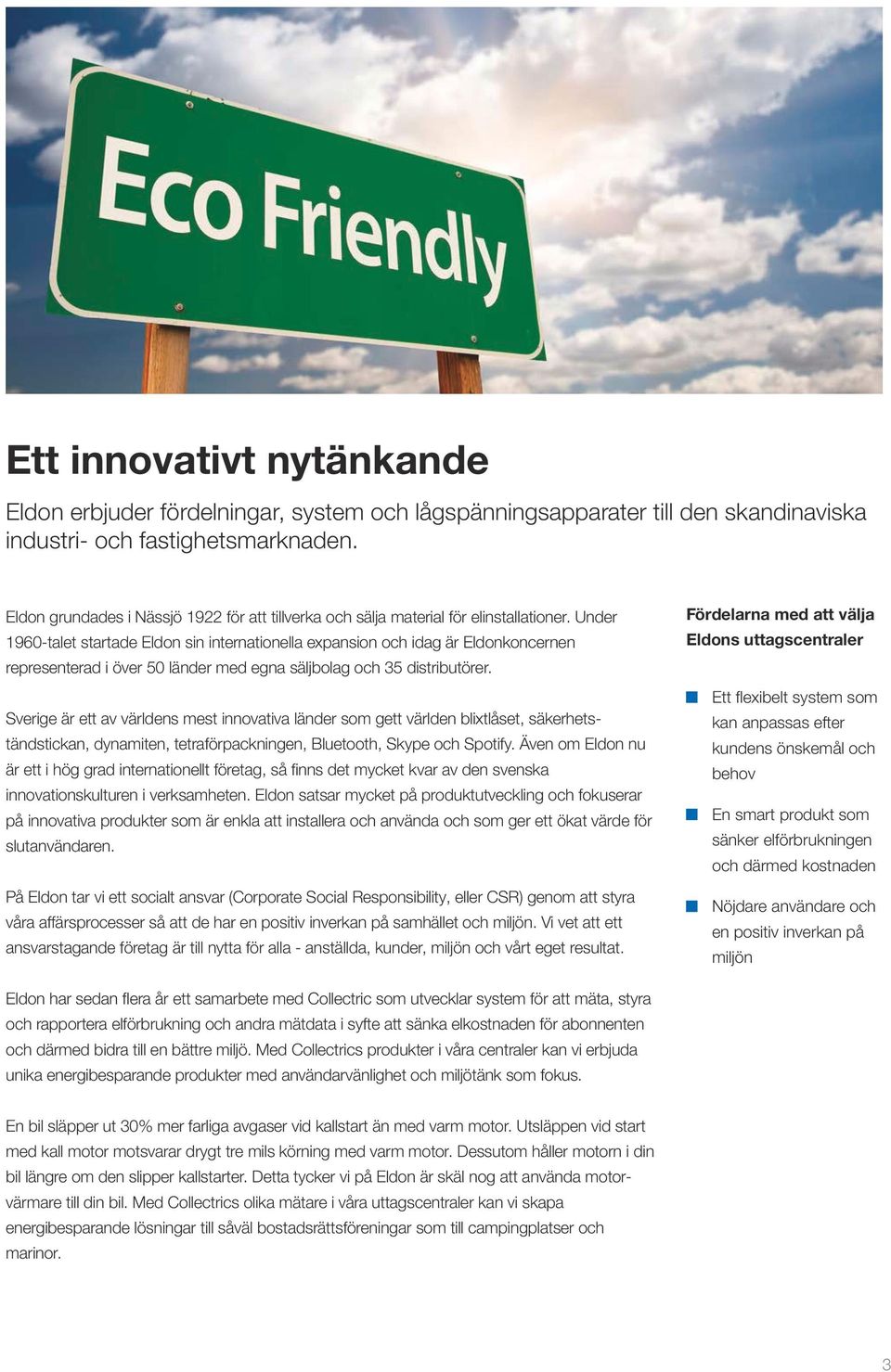

3 Ett innovativt nytänkande Eldon erbjuder fördelningar, system och lågspänningsapparater till den skandinaviska industri- och fastighetsmarknaden. Eldon grundades i Nässjö 1922 för att tillverka och sälja material för elinstallationer. Under 1960-talet startade Eldon sin internationella expansion och idag är Eldonkoncernen representerad i över 50 länder med egna säljbolag och 35 distributörer. Sverige är ett av världens mest innovativa länder som gett världen blixtlåset, säkerhetständstickan, dynamiten, tetraförpackningen, Bluetooth, Skype och Spotify. Även om Eldon nu är ett i hög grad internationellt företag, så finns det mycket kvar av den svenska innovationskulturen i verksamheten. Eldon satsar mycket på produktutveckling och fokuserar på innovativa produkter som är enkla att installera och använda och som ger ett ökat värde för slutanvändaren. På Eldon tar vi ett socialt ansvar (Corporate Social Responsibility, eller CSR) genom att styra våra affärsprocesser så att de har en positiv inverkan på samhället och miljön. Vi vet att ett ansvarstagande företag är till nytta för alla - anställda, kunder, miljön och vårt eget resultat. Fördelarna med att välja Eldons uttagscentraler Ett flexibelt system som kan anpassas efter kundens önskemål och behov En smart produkt som sänker elförbrukningen och därmed kostnaden Nöjdare användare och en positiv inverkan på miljön Eldon har sedan flera år ett samarbete med Collectric som utvecklar system för att mäta, styra och rapportera elförbrukning och andra mätdata i syfte att sänka elkostnaden för abonnenten och därmed bidra till en bättre miljö. Med Collectrics produkter i våra centraler kan vi erbjuda unika energibesparande produkter med användarvänlighet och miljötänk som fokus. En bil släpper ut 30% mer farliga avgaser vid kallstart än med varm motor. Utsläppen vid start med kall motor motsvarar drygt tre mils körning med varm motor. Dessutom håller motorn i din bil längre om den slipper kallstarter. Detta tycker vi på Eldon är skäl nog att använda motorvärmare till din bil. Med Collectrics olika mätare i våra uttagscentraler kan vi skapa energibesparande lösningar till såväl bostadsrättsföreningar som till campingplatser och marinor. 3

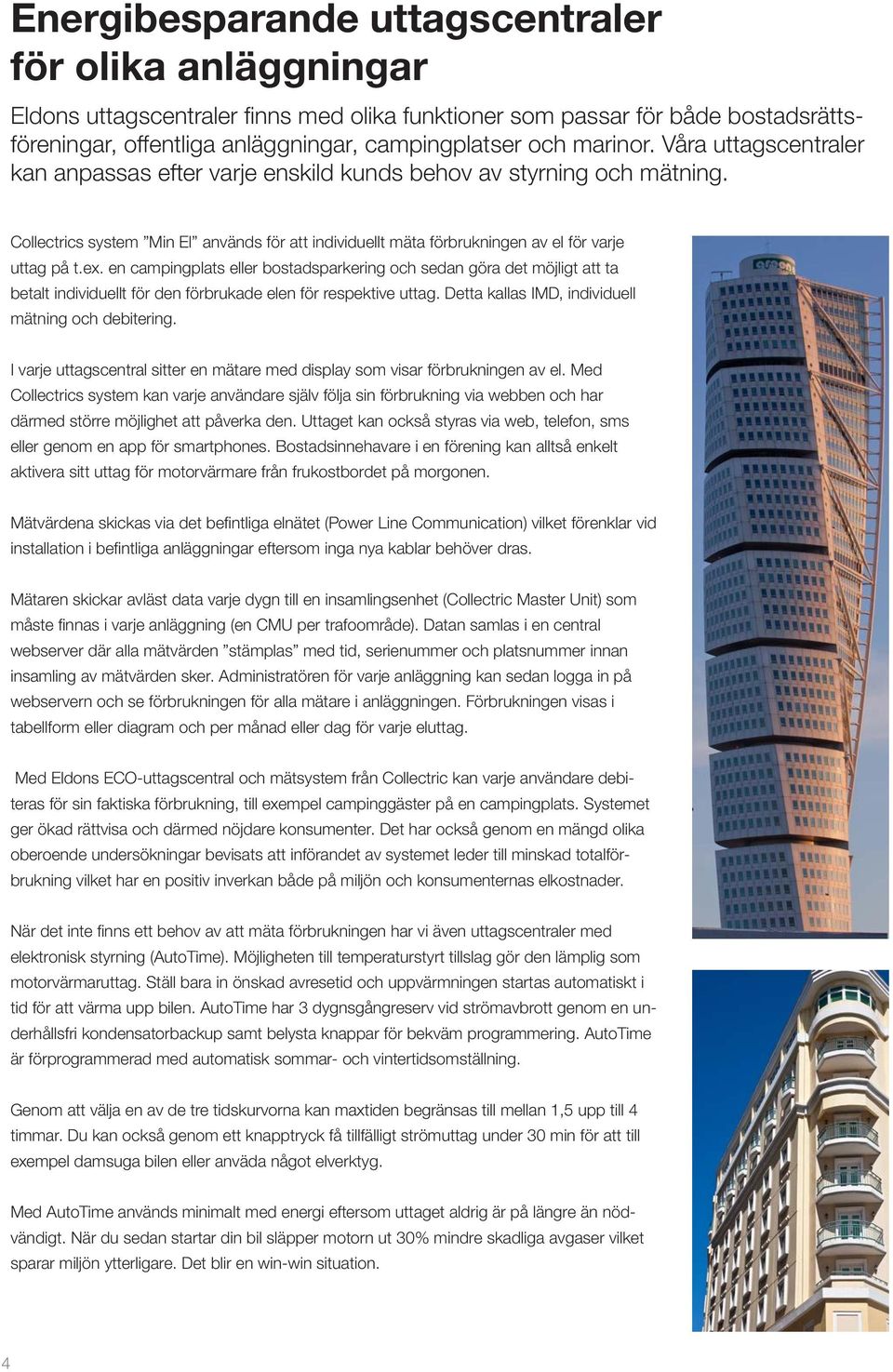

4 Energibesparande uttagscentraler för olika anläggningar Eldons uttagscentraler finns med olika funktioner som passar för både bostadsrättsföreningar, offentliga anläggningar, campingplatser och marinor. Våra uttagscentraler kan anpassas efter varje enskild kunds behov av styrning och mätning. Collectrics system Min El används för att individuellt mäta förbrukningen av el för varje uttag på t.ex. en campingplats eller bostadsparkering och sedan göra det möjligt att ta betalt individuellt för den förbrukade elen för respektive uttag. Detta kallas IMD, individuell mätning och debitering. I varje uttagscentral sitter en mätare med display som visar förbrukningen av el. Med Collectrics system kan varje användare själv följa sin förbrukning via webben och har därmed större möjlighet att påverka den. Uttaget kan också styras via web, telefon, sms eller genom en app för smartphones. Bostadsinnehavare i en förening kan alltså enkelt aktivera sitt uttag för motorvärmare från frukostbordet på morgonen. Mätvärdena skickas via det befintliga elnätet (Power Line Communication) vilket förenklar vid installation i befintliga anläggningar eftersom inga nya kablar behöver dras. Mätaren skickar avläst data varje dygn till en insamlingsenhet (Collectric Master Unit) som måste finnas i varje anläggning (en CMU per trafoområde). Datan samlas i en central webserver där alla mätvärden stämplas med tid, serienummer och platsnummer innan insamling av mätvärden sker. Administratören för varje anläggning kan sedan logga in på webservern och se förbrukningen för alla mätare i anläggningen. Förbrukningen visas i tabellform eller diagram och per månad eller dag för varje eluttag. Med Eldons ECO-uttagscentral och mätsystem från Collectric kan varje användare debiteras för sin faktiska förbrukning, till exempel campinggäster på en campingplats. Systemet ger ökad rättvisa och därmed nöjdare konsumenter. Det har också genom en mängd olika oberoende undersökningar bevisats att införandet av systemet leder till minskad totalförbrukning vilket har en positiv inverkan både på miljön och konsumenternas elkostnader. När det inte finns ett behov av att mäta förbrukningen har vi även uttagscentraler med elektronisk styrning (AutoTime). Möjligheten till temperaturstyrt tillslag gör den lämplig som motorvärmaruttag. Ställ bara in önskad avresetid och uppvärmningen startas automatiskt i tid för att värma upp bilen. AutoTime har 3 dygnsgångreserv vid strömavbrott genom en underhållsfri kondensatorbackup samt belysta knappar för bekväm programmering. AutoTime är förprogrammerad med automatisk sommar- och vintertidsomställning. Genom att välja en av de tre tidskurvorna kan maxtiden begränsas till mellan 1,5 upp till 4 timmar. Du kan också genom ett knapptryck få tillfälligt strömuttag under 30 min för att till exempel damsuga bilen eller anväda något elverktyg. Med AutoTime används minimalt med energi eftersom uttaget aldrig är på längre än nödvändigt. När du sedan startar din bil släpper motorn ut 30% mindre skadliga avgaser vilket sparar miljön ytterligare. Det blir en win-win situation. 4

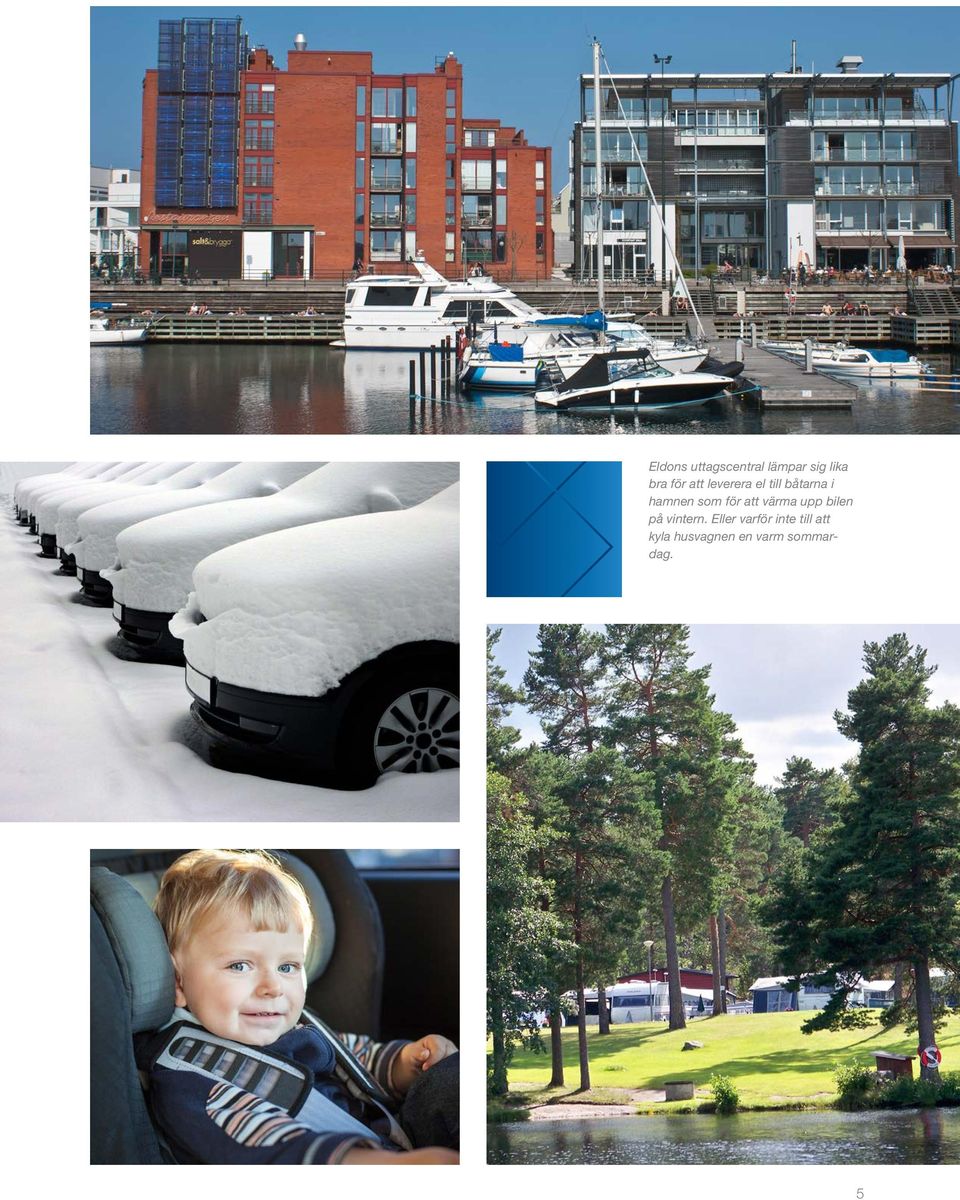

5 Eldons uttagscentral lämpar sig lika bra för att leverera el till båtarna i hamnen som för att värma upp bilen på vintern. Eller varför inte till att kyla husvagnen en varm sommardag. 5

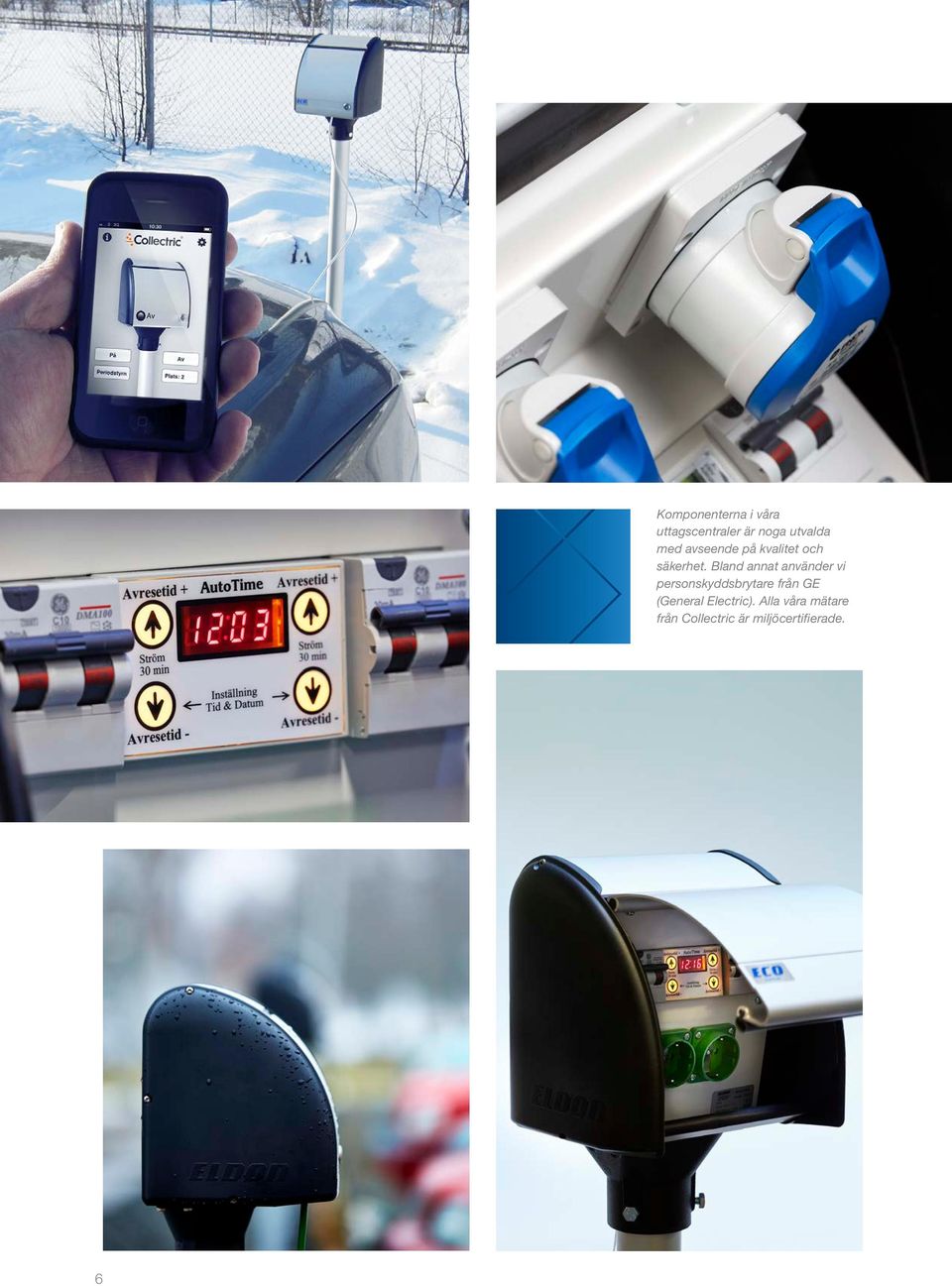

6 6 Komponenterna i våra uttagscentraler är noga utvalda med avseende på kvalitet och säkerhet. Bland annat använder vi personskyddsbrytare från GE (General Electric). Alla våra mätare från Collectric är miljöcertifierade.

7 ECO en smart design ECO kapslingen har en noga genomtänkt konstruktion där design och funktion går hand i hand och användarens intressen står i centrum. Materialen i ECO kapslingen är noga utvalda och har alla egenskaper som krävs för en tuff utomhusmiljö. Vi har valt att använda en gavel i polykarbonat (PC) för att möjliggöra radioburen kommunikation till och från kapslingen. Polykarbonaten är mycket slagtålig, vridstyv och formstabil i kombination med den naturanodiserade aluminiumprofilen. Kombinationen ger en konstruktion som bibehåller form, färg och hållfasthet även när den utsatts för väder och vind under många år. Aluminiumprofilen har designats för att bilda ett greppvänligt handtag under luckan. Gummilister i över och nederkant, varav den övre bildar ett tätt gångjärn. Vid behov kan kapslingen anpassas och göras bredare med plats för fler uttag eller mer volymkrävande komponenter. Kapslingen finns med hel eller delad lucka samt likalås eller systemlås. Delad lucka kan användas vid mätning då bara en användare skall ha tillgång till varje specifikt uttag. Eftersom många installationer sker med befintlig kabel använder vi flytande plintar. Med flytande plintar kan anslutningen anpassas efter kablarnas befintliga längd och inga skarvningar behövs. Vi använder oss av personskyddsbrytare från General Electric (GE) för bästa säkerhet och kvalitet. Alla Collectrics produkter är miljöcertifierade. Vid tillverkningen av delarna till kapslingen använder vi oss av externa svenska leverantörer som alla noga valts ut genom krav på modern teknisk utrustning, tillförlitlig dokumentation och kvalitet på material. Kapslingarna monteras i egen verkstad för kvalitetssäkring och ökad flexibilitet. Insatser till ECO finns med följande funktioner Uttag för motorvärme fritt uttag manuellt avläsningsbar mätning styrning och mätning AutoTime Uttag för kraft (3-fas) fritt uttag mätning Uttag för camping och marina fritt uttag manuellt avläsningsbar mätning styrning och mätning endast insamlingsmätning utan styrning 7

8 ECO - Kapsling och tillbehör Kapslingen finns med hel eller delad lucka. Aluminiumprofilen har designats för att bilda ett greppvänligt handtag under den självstängande luckan. Efter önskemål kan kapslingen anpassas och göras bredare med plats för fler uttag eller mer volymkrävande komponenter. ECO Kapsling med lås och 4 nycklar E-nr Artikelnr. Lucka Låsvariant Varje kapsling levereras med 5st separata plintar för 2//25mm² Al/Cu och som ger fördelen att kunna placeras inuti kapslingen eller i flänsen efter rådande förutsättningar. På så sätt får man då en flytande kopplingspunkt som klarar rubbningar av stolpen. Insatserna ansluts till kopplingsplinten via plugg-in plint (hane/hona) på ett bekvämt sätt. Som tillbehör finns fläns/fäste för vägg- och stolpmontage samt för dubbelmontage på stolpe. Flänsen för singelmontage är anpassad så att befintliga kablar lätt kan dras rakt upp i kapslingen för enklare installation. Stolpar finns för mark och brygginstallation ECOKEL hel lucka likalås ECOKES hel lucka systemlås ECOKDL delad lucka likalås ECOKDS delad lucka systemlås Snygg och vädertålig kapsling i gediget och genomtänkt utförande. För att kunna anpassa uttagscentralen säljs kapsling och insats separat. Till detta väljs sedan fäste och stolpe efter behov. TILLBEHÖR ECOFL Fläns för dubbel stolpmontering ECOSTM Stolpe med markfäste 1500 mm ECOVF Fläns för väggmontage ECOFLE Fläns för singelmontage ECOSTB Stolpe 800 mm för bryggmontage ECORP Ryggprofil för dubbelmontage ECOXNL Extranyckel för likalås, 1 st 8

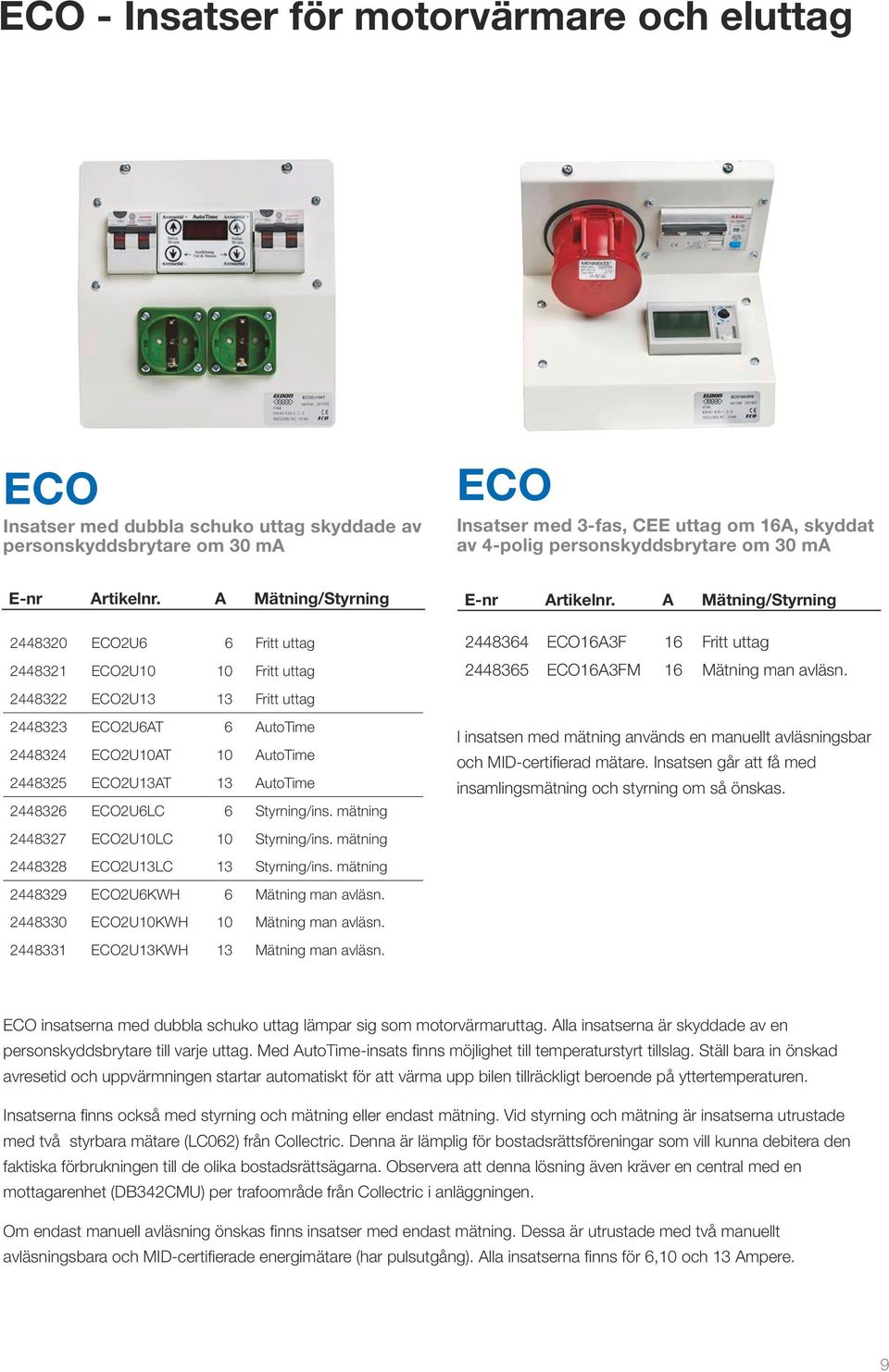

9 ECO - Insatser för motorvärmare och eluttag ECO Insatser med dubbla schuko uttag skyddade av personskyddsbrytare om 30 ma ECO Insatser med 3-fas, CEE uttag om 16A, skyddat av 4-polig personskyddsbrytare om 30 ma E-nr Artikelnr. A Mätning/Styrning ECO2U6 6 Fritt uttag ECO2U10 10 Fritt uttag ECO2U13 13 Fritt uttag ECO2U6AT 6 AutoTime ECO2U10AT 10 AutoTime ECO2U13AT 13 AutoTime ECO2U6LC 6 Styrning/ins. mätning ECO2U10LC 10 Styrning/ins. mätning ECO2U13LC 13 Styrning/ins. mätning ECO2U6KWH 6 Mätning man avläsn ECO2U10KWH 10 Mätning man avläsn ECO2U13KWH 13 Mätning man avläsn. E-nr Artikelnr. A Mätning/Styrning ECO16A3F 16 Fritt uttag ECO16A3FM 16 Mätning man avläsn. I insatsen med mätning används en manuellt avläsningsbar och MID-certifierad mätare. Insatsen går att få med insamlingsmätning och styrning om så önskas. ECO insatserna med dubbla schuko uttag lämpar sig som motorvärmaruttag. Alla insatserna är skyddade av en personskyddsbrytare till varje uttag. Med AutoTime-insats finns möjlighet till temperaturstyrt tillslag. Ställ bara in önskad avresetid och uppvärmningen startar automatiskt för att värma upp bilen tillräckligt beroende på yttertemperaturen. Insatserna finns också med styrning och mätning eller endast mätning. Vid styrning och mätning är insatserna utrustade med två styrbara mätare (LC062) från Collectric. Denna är lämplig för bostadsrättsföreningar som vill kunna debitera den faktiska förbrukningen till de olika bostadsrättsägarna. Observera att denna lösning även kräver en central med en mottagarenhet (DB342CMU) per trafoområde från Collectric i anläggningen. Om endast manuell avläsning önskas finns insatser med endast mätning. Dessa är utrustade med två manuellt avläsningsbara och MID-certifierade energimätare (har pulsutgång). Alla insatserna finns för 6,10 och 13 Ampere. 9

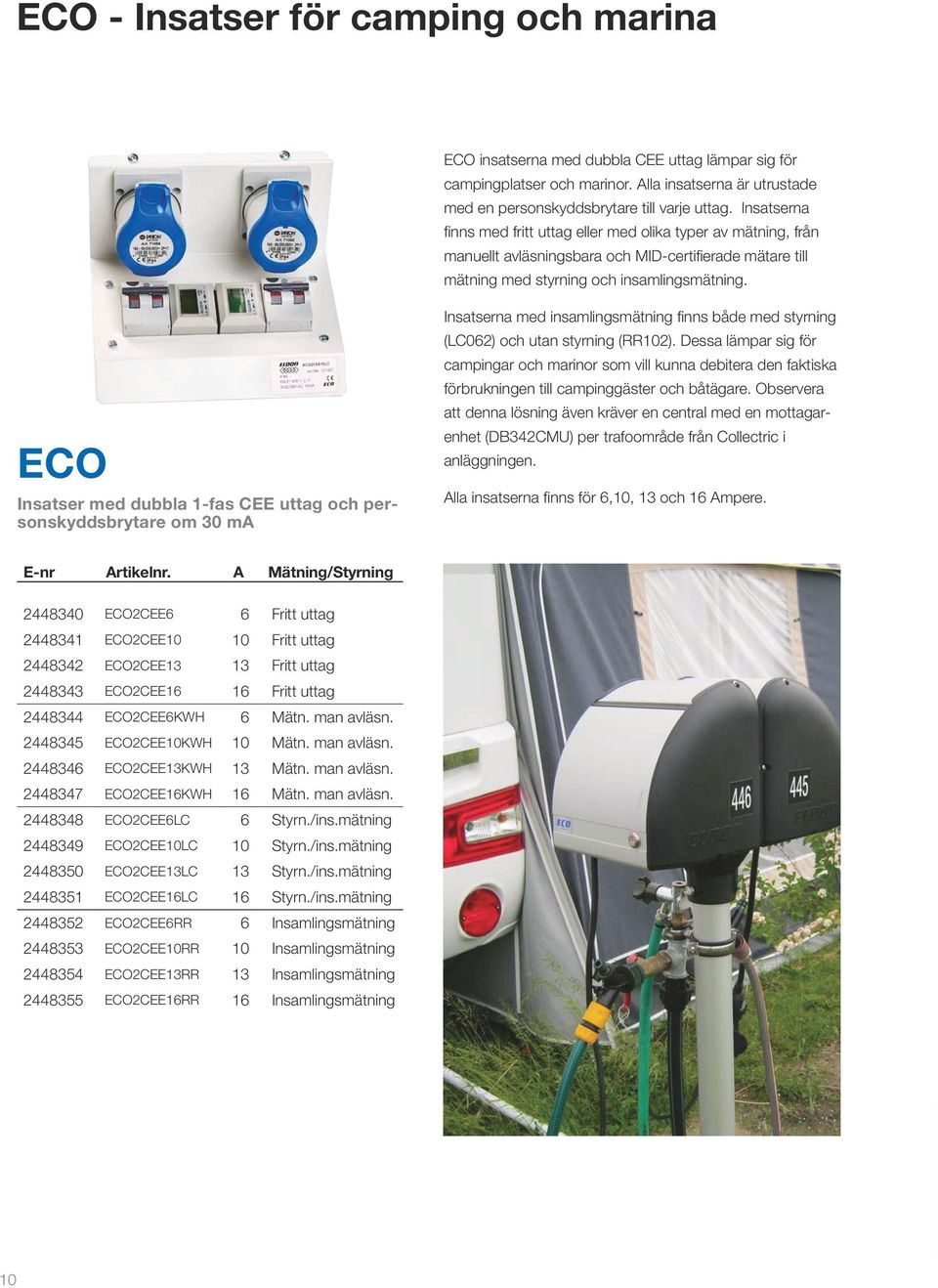

10 ECO - Insatser för camping och marina ECO insatserna med dubbla CEE uttag lämpar sig för campingplatser och marinor. Alla insatserna är utrustade med en personskyddsbrytare till varje uttag. Insatserna finns med fritt uttag eller med olika typer av mätning, från manuellt avläsningsbara och MID-certifierade mätare till mätning med styrning och insamlingsmätning. ECO Insatser med dubbla 1-fas CEE uttag och personskyddsbrytare om 30 ma Insatserna med insamlingsmätning finns både med styrning (LC062) och utan styrning (RR102). Dessa lämpar sig för campingar och marinor som vill kunna debitera den faktiska förbrukningen till campinggäster och båtägare. Observera att denna lösning även kräver en central med en mottagarenhet (DB342CMU) per trafoområde från Collectric i anläggningen. Alla insatserna finns för 6,10, 13 och 16 Ampere. E-nr Artikelnr. A Mätning/Styrning ECO2CEE6 6 Fritt uttag ECO2CEE10 10 Fritt uttag ECO2CEE13 13 Fritt uttag ECO2CEE16 16 Fritt uttag ECO2CEE6KWH 6 Mätn. man avläsn ECO2CEE10KWH 10 Mätn. man avläsn ECO2CEE13KWH 13 Mätn. man avläsn ECO2CEE16KWH 16 Mätn. man avläsn ECO2CEE6LC 6 Styrn./ins.mätning ECO2CEE10LC 10 Styrn./ins.mätning ECO2CEE13LC 13 Styrn./ins.mätning ECO2CEE16LC 16 Styrn./ins.mätning ECO2CEE6RR 6 Insamlingsmätning ECO2CEE10RR 10 Insamlingsmätning ECO2CEE13RR 13 Insamlingsmätning ECO2CEE16RR 16 Insamlingsmätning 10

11 Som en Elrätt partner garanterar Eldon att du alltid får säkra, pålitliga och användarvänliga produkter. Bilden visar Nässjö kommuns parkering i centrala Nässjö. PARTNER

12 Energibesparande uttagscentraler, Version 1.0 SE, Mars Eldon Holding AB. Alla rättigheter förbehålls..
