RISKANALYS FÖRSKOLA ASPEN, BOTKYRKA

Transkript

1 Riskanalys Projektengagemang Er omgivning Uppdrag FSK Aspen Uppdragsnummer Handläggare Tor-Inge Bakken Granskad av Love Edlund Datum Senast ändrad RISKANALYS FÖRSKOLA ASPEN, BOTKYRKA Riskanalys med kontrollprogram avseende vibrationsalstrande arbeten såsom sprängning, pålning, schaktning och packning. 1 (17)

2 Innehåll 1 Uppdragsgivare Allmänt om uppdraget Underlag Riktvärden för vibrationer Vibrationskänslig utrustning/verksamhet Se rubrik Underjordsanläggningar SLL Markförlagda ledningar Botkyrka Kommun Markförlagda ledningar Buller Luftstötsvåg Förslag till kontrollprogram Syneförrättning Täthetsprovning Vibrationsmätning Bullermätning Trafikvibrationer Information Övrigt Situationsplan Inventering Gullrandsväg Gullrandsväg Gullrandsväg Hammerstavägen 22A Hammerstavägen 20A Hammerstavägen (17)

3 10.7 Hammerstavägen Hammerstavägen Hammerstavägen Arbetstunnel SL Uppställningstunnel SL Uppdragsgivare Botkyrka kommun har givit Projektengagemang Er Omgivning i uppdrag att upprätta riskanalys gällande vibrationsalstrande arbeten i rubricerat projekt. 1.1 Allmänt om uppdraget Botkyrka kommun kommer riva befintlig förskola för att sedan bygga upp en ny på samma tomt, eventuellt kommer bergsprängning bli aktuellt beroende på grundläggningsmetod. 1.2 Underlag Vår riskanalys grundar sig på: Svensk Standard SS , SS :2011, SS , SS , SS Kontakt med beställare Kontakt med Botkyrka kommun Kontakt med Ellevio AB Kontakt med SLL Kontakt med SVOA Kontakt med Stokab Kontakt med Södertörns Fjärrvärme Erfarenhet från liknande uppdrag 3 (17)

4 2 Riktvärden för vibrationer Riktvärden för vibrationer i byggnader orsakade av sprängningsarbeten är beräknade enligt Svensk Standard SS :2011. Riktvärden för sprängningsinducerade vibrationer beror av följande: Markförhållanden (v 0). Byggnadstyp och användningsområde (F b). Material ingående i byggnaden (F m). Avståndet från byggnaden till sprängplatsen (F d). I riskanalysen redovisas v10, tillåtet vibrationsvärde (mm/s) på 10 meters avstånd från sprängplats. Värdena kan komma att revideras efter utförd besiktning. Riktvärde för aktuell salva beräknas när avståndet mellan sprängplats och objekt är känt enligt diagram i SS :2011. v max= v 10*F d Vid sprängning i närområdet 10 m kan speciella problem uppstå. Dels kan ogynnsamma markförhållanden, t ex förekomst av horisontella slag, medföra stora förskjutningar, dels kan förekomst av höga frekvenser göra att större uppmärksamhet måste riktas på vibrationens amplitud- och frekvensinnehåll och en mer detaljerad dokumentation av sprängsalvan redovisas. Riktvärden för vibrationer orsakade av pålnings-, spontnings-, schaktnings- och packningsarbeten är framtagna med utgångspunkt från Svensk Standard SS Vibration och stöt - Riktvärden och mätmetod för vibrationer i byggnader orsakade av pålning, spontning, schaktning och packning. Riktvärden för pålnings-, spontnings-, schaktnings- och packningsinducerade vibrationer beror av följande: Markförhållanden (v 0). Byggnadstyp och användningsområde (F b). Material ingående i byggnaden (F m). Grundläggningssätt (F g). Maximalt vibrationsvärde beräknas enligt följande: V MAX = V 0*F B*F M*F G 4 (17)

5 3 Vibrationskänslig utrustning/verksamhet 3.1 Se rubrik 4. 4 Underjordsanläggningar 4.1 SLL I förskolans närhet är Norsborgs tunnelbanedepå belägen med uppställningsspår samt arbetstunnel i bergutrymmen. Vid förekomst av sprängningsarbeten ska SL kontaktas och kontrollprogram fastställas i samråd. Se bilaga: SSÄ-SÄK Markförlagda ledningar 5.1 Botkyrka Kommun Inom entreprenadområde har Botkyrka kommun spillvattenledningar samt belysningskablar. 5.2 Markförlagda ledningar Inom området finns flertalet el- och fiberkablar i säkert och osäkert läge. 5 (17)

6 6 Buller Från gäller följande normer för byggverksamhet: NFS 2004:15 (tabell ur normen) Område Helgfri måndag- Lördag, söndag Samtliga dagar fredag och helgdag Dag Kväll Dag Kväll Natt L Aeq L Aeq L Aeq L Aeq L Aeq L AFmax Bostäder för permanent boende och fritidshus Utomhus 60 dba 50 dba 50 dba 45 dba 45 dba 70 dba (vid fasad) Inomhus 45 dba 35 dba 35 dba 30 dba 30 dba 45 dba (bostadsrum) Vårdlokaler Utomhus 60 dba 50 dba 50 dba 45 dba 45 dba - (vid fasad) Inomhus 45 dba 35 dba 35 dba 30 dba 30 dba 45 dba Undervisningslokaler Utomhus 60 dba (vid fasad) Inomhus 40 dba Arbetslokaler för tyst verksamhet 1) Utomhus 70 dba (vid fasad) Inomhus 45 dba ) Med arbetslokaler menas lokaler för ej bullrande verksamhet med krav på stadigvarande koncentration eller behov att kunna föra samtal obesvärat, exempelvis kontor. 6 (17)

7 7 Luftstötsvåg Riktvärde för maximalt reflektionstryck från sprängningsarbete är 500 Pa enligt SS , Vibration och stöt Sprängningsinducerade luftstötvågor Riktvärden för byggnader. För att begränsa luftstötvågor från sprängning skall borrhålen förladdas väl med sand eller finkross, samt tyngdtäckas. 7 (17)

8 8 Förslag till kontrollprogram Sprängning skall utföras på sätt som innefattas i begreppet försiktig sprängning. Med försiktig sprängning menas att sprängningsarbetena skall utföras på sådant sätt att omgivande byggnader, anläggningar, installationer och utrustningar inte skadas av vibrationer, luftstötvågor och stenkast. Detaljerade sprängplaner för alla typer av sprängning ska föreläggas beställaren för granskning och godkännande innan arbete påbörjas. Sprängplanerna ska innehålla uppgifter om håldimension, hålsättning, håldjup, typ av sprängämnen, sprängämnesdimensioner, laddningskoncentrationer, laddningsmängd per hål, beräknad maximal samverkande laddningsmängd, typ av tändare, tändplan och intervallnummer. Detaljerad sprängjournal skall föras över alla salvor. Klagomål, skador på omgivningen och liknande skall noteras och omgående meddelas till beställaren. Entreprenören skall förvissa sig om att mätarna är monterade och färdiga för mätning innan vibrationsalstrande aktivitet får börja. Givare för mätning av svängningshastighet monteras i den del av byggnaden som ligger närmast sprängplats, detsamma gäller vid mätning av acceleration. Det åligger även entreprenören att hålla sig underrättad om uppmätta vibrationsnivåer samt anpassa samtliga vibrationsalstrande arbeten på sådant sätt att givna riktvärden ej överskrids. Vid överskridande av riktvärde skall avvikelserapport upprättas med förslag till åtgärd för att de givna riktvärdena fortsättningsvis ska kunna hållas. Beställaren ombesörjer och bekostar all vibrationsmätning. Alla i entreprenaden ingående arbeten skall bedrivas enligt gällande lagar, föreskrifter och anvisningar. Beställarens godkännande fritar ej entreprenören från ansvar i enlighet med kontraktet. Pålning, spontning, packning, rivning och schaktning skall utföras så att omgivningspåverkan minimeras. Uppmätta vibrationsvärden ska kontinuerligt kontrolleras mot angivna riktvärden. Vid överskridande av riktvärde skall avvikelserapport upprättas med förslag till åtgärd för att de givna riktvärdena fortsättningsvis ska kunna hållas. Klagomål, skador på omgivningen och liknande skall noteras och omgående meddelas till beställaren. 8 (17)

9 8.1 Syneförrättning Följande byggnader bör synas in och utvändigt före- och efter vibrationsalstrande arbete utförs: 10.1 Gullrandsväg Gullrandsväg Gullrandsväg Hammerstavägen 22A 10.5 Hammerstavägen 20A Entreprenören ska förvissa sig om att besiktningar är utförda innan vibrationsalstrande verksamhet får påbörjas. 8.2 Täthetsprovning Samtliga byggnader innehållandes rökkanaler som berörs av syneförrättning skall provtryckas före samt efter vibrationsalstrande arbetena. 8.3 Vibrationsmätning Vibrationsmätning bör utföras under pågående vibrationsalstrande arbeten med kontinuerligt registrerande toppvärdesmätare (mm/s), enligt Svensk Standard SS :2011, SS Riktvärden för sprängningsinducerade vibrationer är avståndberoende. Det maximalt angivna vibrationsriktvärdet, vid pålnings-, rivnings-, schaktnings-, spontning- och packningsarbeten är inte avståndsberoende. Vibrationsmätning bör vid sprängning utföras på, i olika riktningar, närmast liggande byggnader och anläggningar belägna inom cirka 50 meter från sprängplats. Vibrationsmätning bör vid pålning, spontning, packning, rivning och schaktning utföras på, i olika riktningar, närmast liggande byggnader och anläggningar belägna inom cirka 20 meter från arbetsplats. 9 (17)

10 Vertikal svängningshastighet (mm/s) enligt nedan: 10.1 Gullrandsväg Gullrandsväg Gullrandsväg Hammerstavägen 22A 10.5 Hammerstavägen 20A Arbetstunnel Uppställningstunnel Accelerationsmätning (m/s 2 ) enligt nedan: Ej aktuellt i detta uppdrag För tillåtna vibrationsvärden se rubrik 10. Mätpunkternas föreslagna placering finns redovisade under rubrik 9. Aktuell erforderlig mätomfattning stäms av kontinuerligt mellan beställare och mätkonsult. Entreprenören ska förvissa sig om att vibrationsmätare är monterade innan vibrationsalstrande arbete får påbörjas. 8.4 Bullermätning Utförs enligt NFS 2004:15 vid uppkomst av klagomål från kringboende. 8.5 Trafikvibrationer Vid risk för lågfrekventa vibrationer orsakade av tung trafik t.ex. lastbil, buss, maskiner bör s.k. komfortmätning utföras innan och under pågående arbeten enligt SS Information Innan markarbetena påbörjas bör företag och boende i kringområdet informeras om arbetena. Informationen bör innehålla hur länge mark- respektive byggnadsarbeten kommer att pågå, trafikstörningar, kommande kontrollinsatser samt vart man vänder sig med eventuella frågor. Detta ger ofta en positiv effekt med färre klagomål som följd. 8.7 Övrigt I samband med förbesiktningen kan uppgifter om fastigheterna komma att revideras vilket kan komma att påverka angivna riktvärden. 10 (17)

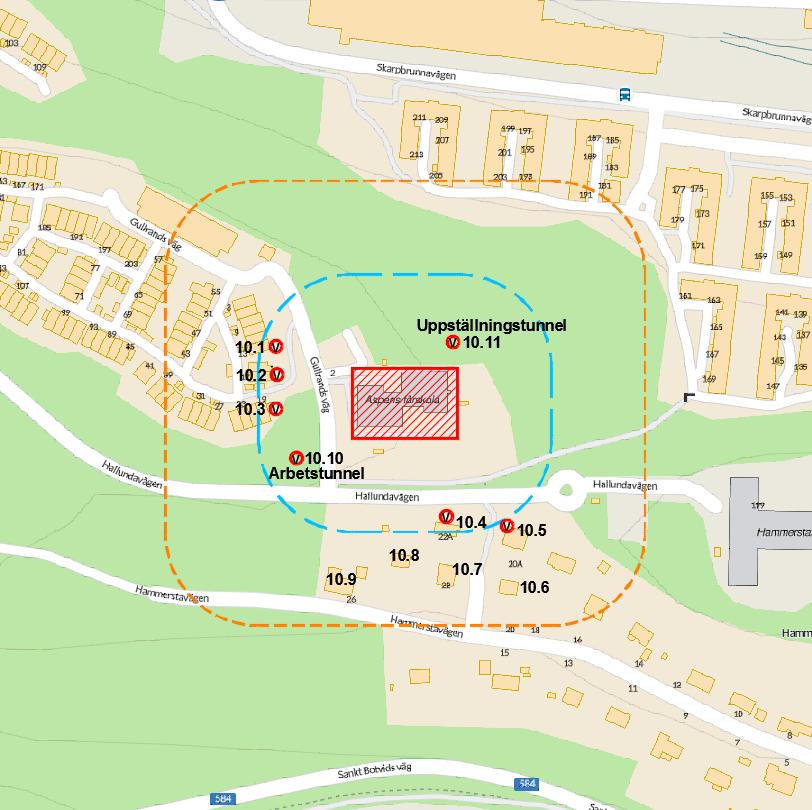

11 9 Situationsplan 11 (17)

12 10 Inventering Befintlig bebyggelse Underlaget för byggteknisk information är bedömt av Projektengagemang på plats. Innan en mätpunkt blir dimensionerande vid annan undergrund än berg, kan med fördel en frekvensanalys utföras för att bestämma rätt undergrundsfaktor. Beställaren ansvarar för denna analys Gullrandsväg 3-13 Parhus Berg Platta Panel Känsligaste material: Lättbetong Övrigt: v 10 = 52 mm/s Sprängning v max = 11 mm/s Pålning, schaktning, spontning v max = 9 mm/s Packning mm/s 12 (17)

13 10.2 Gullrandsväg Parhus Berg Platta Panel Känsligaste material: Lättbetong Övrigt: v 10 = 52 mm/s Sprängning v max = 11 mm/s Pålning, schaktning, spontning v max = 9 mm/s Packning mm/s 10.3 Gullrandsväg Parhus Berg Platta Panel Känsligaste material: Lättbetong Övrigt: v 10 = 52 mm/s Sprängning v max = 11 mm/s Pålning, schaktning, spontning v max = 9 mm/s Packning mm/s 13 (17)

14 10.4 Hammerstavägen 22A Villa Morän Platta Panel Känsligaste material: Lättbetong Övrigt: v 10 = 26 mm/s Sprängning v max = 9 mm/s Pålning, schaktning, spontning v max = 6,7 mm/s Packning mm/s 10.5 Hammerstavägen 20A Villa Morän Platta Mexitegel Känsligaste material: Mexitegel Övrigt: v 10 = 22 mm/s Sprängning v max = 7,8 mm/s Pålning, schaktning, spontning v max = 5.8 mm/s Packning mm/s 14 (17)

15 10.6 Hammerstavägen 20 Villa Morän Platta Bild saknas Panel Känsligaste material: Lättbetong Övrigt: v 10 = 26 mm/s Sprängning v max = 9 mm/s Pålning, schaktning, spontning v max = 6,7 mm/s Packning mm/s 10.7 Hammerstavägen 22 Villa Morän Platta Tegel Känsligaste material: Lättbetong Övrigt: v 10 = 26 mm/s Sprängning v max = 9 mm/s Pålning, schaktning, spontning v max = 6,7 mm/s Packning mm/s 15 (17)

16 10.8 Hammerstavägen 24 Villa Morän Platta Panel Känsligaste material: Lättbetong Övrigt: v 10 = 26 mm/s Sprängning v max = 9 mm/s Pålning, schaktning, spontning v max = 6,7 mm/s Packning mm/s 10.9 Hammerstavägen 26 Villa Morän Platta Tegel Känsligaste material: Lättbetong Övrigt: Stödmurar, troligen flertalet eldstäder v 10 = 26 mm/s Sprängning v max = 9 mm/s Pålning, schaktning, spontning v max = 6,7 mm/s Packning mm/s 16 (17)

17 10.10 Arbetstunnel SL Industri Berg Se bilaga: SSÄ-SÄK Känsligaste material: v 10 = mm/s Sprängning v max = mm/s Pålning, schaktning, spontning v max = mm/s Packning mm/s Uppställningstunnel SL Industri Berg Se bilaga: SSÄ-SÄK Känsligaste material: v 10 = mm/s Sprängning v max = mm/s Pålning, schaktning, spontning v max = mm/s Packning mm/s 17 (17)
