1 Aarsleff Mariaskolan Skurup Riskanalys med förslag till kontrollåtgärder avseende omgivningspåverkan förorsakade av vibrationer vid pålnings-, schaktnings- och packningsarbeten i samband med grundläggning av skolbyggnad. Beställare: Aarsleff Grundläggning AB, Henric Martinsson Upprättad av: Alexander Jönsson Granskad av: Per Lundin Sida 1 av 13

2 1 ALLMÄNT OM UPPDRAGET 3 2 UNDERLAG 3 3 PLANERADE ARBETEN GEOLOGISKA FÖRHÅLLANDEN 3 4 RIKTVÄRDEN FÖR VIBRATIONER ALLMÄNNA RÅD VID PACKNINGSARBETEN TJÄLAD MARK MARKFÖRLAGDA LEDNINGAR VIBRATIONSKÄNSLIG UTRUSTNING/VERKSAMHET BULLER 6 5 FÖRSLAG TILL KONTROLLÅTGÄRDER SYNEFÖRRÄTTNING TÄTHETSPROVNING VIBRATIONSMÄTNING SÄTTNINGSKONTROLL INFORMATION TUNNLAR OCH BERGRUM ÖVRIGT 8 6 SITUATIONSPLAN 9 7 INVENTERING BEFINTLIG BEBYGGELSE MAGDALENAGATAN MAGDALENAGATAN MARIAGATAN 1-3, STORA TORGGATAN 13, VAKTGATAN SAMMANSTÄLLNING KONTROLLPROGRAM 13 Sida 2 av 13

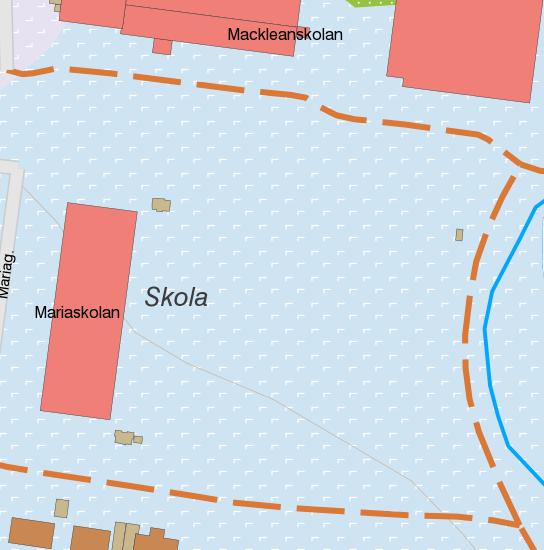

3 1 ALLMÄNT OM UPPDRAGET Bergsäker AB har på uppdrag av beställaren upprättat en riskanalys med förslag till kontrollåtgärder gällande vibrationer vid pålnings-, schaktnings- och packningsarbete vid rubricerat objekt. Uppdraget omfattar inventering av byggnader inom ca 30 meter från planerat arbetsområde. 2 UNDERLAG Vår riskanalys grundar sig på: Svensk Standard SS , SS Besök på platsen Kontakter med beställare Studier av allmänna kartor Underlag från SGU:s jordartskarta Erfarenhet från tidigare liknande projekt Underlag från beställare (APD-plan översikt) 3 PLANERADE ARBETEN I samband med arbetet med anläggning av ny skolbyggnad kommer vibrationsalstrande arbeten genom pålning-, schaktning och packning att utföras. 3.1 Geologiska förhållanden Enligt SGU:s jordartskarta består undergrunden av lerig morän. Sveriges geologiska undersökning. Bakgrundskarta Lantmäteriet Sida 3 av 13

4 4 RIKTVÄRDEN FÖR VIBRATIONER Riktvärden för vibrationer orsakade av schaktnings-, spontnings och packningsarbeten är framtagna med utgångspunkt från Svensk Standard SS Vibration och stöt - Riktvärden och mätmetod för vibrationer i byggnader orsakade av pålning, spontning, schaktning och packning. Riktvärden för pålnings-, spontnings-, schaktnings- och packningsinducerade vibrationer beror av följande: Markförhållanden. Byggnadstyp och användningsområde. Material ingående i byggnaden. Grundläggningssätt. Maximalt vibrationsvärde beräknas enligt följande: vmax = v0*fb*fm 4.1 Allmänna råd vid packningsarbeten För val av utrustning vid packningsarbeten finns en generellt vedertagen regel som rekommenderas när vibrovältar används. Denna regel åskådliggör på ett bra sätt hur nära byggnad man kan använda sig av respektive utrustning. 1. Traktordragna enkelvalsvältar och/eller självgående enkelvalsvältar med gummihjulsdrivning. Dessa typer alstrar normalt en hög amplitud vilken har stor inverkan på hur byggnader och dylikt i direkta närområdet påverkas. 1 1/2 valsvikten i ton = Närmaste avstånd mellan packningsarbete och byggnad i meter 2. Självgående tandemvältar. Denna typ alstrar normalt en klart mindre amplitud än ovanstående. Valsvikten i ton = Närmaste avstånd mellan packningsarbete och byggnad i meter Observera att denna typ har två valsar det är dessa tillsammans som ger valsvikten. Start och stopp av vibrovält bör ej ske på tidigare hårdgjord yta eller i närhet till byggnad då vibrationerna vid start resp. stopp får en helt annan frekvens än vid normal drift som kan inverka menligt på byggnad och annan konstruktion. För att hålla klagomål och skadeståndsanspråk på en minimal nivå, bör man tillämpa dubbla säkerhetsavstånd där så är möjligt. Handhållna vibroplattor s.k. paddor är relativt lätta och har en riskzon på några meter. Sida 4 av 13

5 4.2 Tjälad mark Varsamhet bör iakttas vid lastning, lossning, förflyttning och dyl. Om vibrationsalstrande arbeten sker under tjälad period skall extra varsamhet beaktas i avseende på vibrationer. 4.3 Markförlagda ledningar I området kring arbetsplatsen kan finnas olika typer av ledningar i gatumark. Ledningsägare inom arbetsområdet: Bergsäker förutsätter att entreprenören känner till befintliga ledningars läge då markarbetet påbörjas inom kort. För samtliga ledningars exakta läge och beskaffenhet skall respektive ledningsägare kontaktas. Inom riskområdet kan det även förekomma privatägda ledningar som inte finns redovisade på allmänna kartor. 4.4 Vibrationskänslig utrustning/verksamhet PC-datorer och PC-servrar kan förekomma inom området, dessa anses normalt inte vara vibrationskänsliga. Generellt gäller följande riktvärde för datorer och servrar om inte tillverkaren angivit annat. Riktvärden för vibrationer Acceleration amax= 2,0 m/s² Sida 5 av 13

6 4.5 Buller Från gäller följande normer för byggverksamhet: (Detta är ett utdrag, se även hela standarden, för övrig information) NFS 2004:15 (tabell ur normen) Område Helgfri måndag- Lördag, söndag Samtliga dagar fredag och helgdag Dag Kväll Dag Kväll Natt LAeq LAeq LAeq LAeq LAeq LAFmax Bostäder för permanent boende och fritidshus Utomhus 60 dba 50 dba 50 dba 45 dba 45 dba 70 dba (vid fasad) Inomhus 45 dba 35 dba 35 dba 30 dba 30 dba 45 dba (bostadsrum) Vårdlokaler Utomhus 60 dba 50 dba 50 dba 45 dba 45 dba - (vid fasad) Inomhus 45 dba 35 dba 35 dba 30 dba 30 dba 45 dba Undervisningslokaler Utomhus 60 dba (vid fasad) Inomhus 40 dba Arbetslokaler för tyst verksamhet 1) Utomhus 70 dba (vid fasad) Inomhus 45 dba ) Med arbetslokaler menas lokaler för ej bullrande verksamhet med krav på stadigvarande koncentration eller behov att kunna föra samtal obesvärat, exempelvis kontor. Sida 6 av 13

7 5 FÖRSLAG TILL KONTROLLÅTGÄRDER Schaktning och packning skall utföras så att omgivningspåverkan undviks. Uppmätta vibrationsvärden ska kontinuerligt kontrolleras mot angivna riktvärden. Vid överskridande av riktvärde skall avvikelserapport upprättas av entreprenör och överlämnas till beställarens representant. Avvikelserapporten skall innehålla förslag till åtgärder för att angivna riktvärden fortsättningsvis kan innehållas. Antal och placering av mätpunkter kan komma att ändras under arbetets gång i samråd med Bergsäker. Klagomål, skador på omgivningen och liknande skall noteras och omgående meddelas till beställaren. 5.1 Syneförrättning Följande byggnader synas in och utvändigt före och efter vibrationsalstrande arbete utförs: Magdalenagatan Magdalenagatan 13 Följande byggnader synas utvändigt(delar inom 30 meter) före och efter vibrationsalstrande arbete utförs: Mariagatan 1-3, Stora Torggatan 13, Vaktgatan 6 Entreprenören ska förvissa sig om att besiktningar är utförda innan vibrationsalstrande verksamhet får påbörjas. 5.2 Täthetsprovning Byggnader innehållande rökkanaler ska täthetsprovas före och efter vibrationsalstrande arbete utförs. Detta gäller endast de byggnader listade under invändig besiktning (se 5.1). Entreprenören ska förvissa sig om att täthetsprovningarna är utförda innan vibrationsalstrande verksamhet får påbörjas. 5.3 Vibrationsmätning Vibrationsmätning ska utföras under pågående vibrationsalstrandearbeten med kontinuerligt registrerande toppvärdesmätare (mm/s), enligt Svensk Standard SS Sida 7 av 13

8 Vibrationsmätning skall vid schaktning och packning utföras på byggnader som är grundlagda på lösare undergrund än berg och är belägna inom 30 meter från den vibrationsalstrande verksamheten. Det maximalt angivna vibrationsriktvärdet, vid schaktnings-, packnings-, spontnings- och pålningsarbeten är inte avståndsberoende. 5.4 Vertikal svängningshastighet (mm/s) Vid schaktning, spontning och packning skall vibrationsmätning utföras på byggnader och anläggningar närmast i olika riktningar belägna inom cirka 30 meter från den vibrationsalstrande verksamheten enligt nedan Magdalenagatan Mariagatan 1-3, Stora Torggatan 13, Vaktgatan 6 (3 stycken) För tillåtna vibrationsvärden se rubrik 7. Mätpunkternas föreslagna placering finns redovisade under rubrik 6. Aktuell erforderlig mätomfattning stäms av kontinuerligt mellan beställare och mätkonsult. Entreprenören ska förvissa sig om att vibrationsmätare är monterade innan vibrationsalstrande arbete får påbörjas. 5.4 Sättningskontroll Bedöms ej vara aktuellt. 5.5 Information Innan markarbetena påbörjas bör företag och boende i kringområdet informeras om arbetena. Informationen bör innehålla hur länge mark- respektive byggnadsarbeten kommer att pågå, trafikstörningar, kommande kontrollinsatser samt vart man vänder sig med eventuella frågor. Detta ger ofta en positiv effekt med färre klagomål som följd. 5.5 Tunnlar och bergrum Inga tunnlar eller bergrum påträffade vid inventering. 5.6 Övrigt I samband med förbesiktningen kan uppgifter om fastigheterna komma att revideras vilket kan komma att påverka angivna riktvärden. Sida 8 av 13

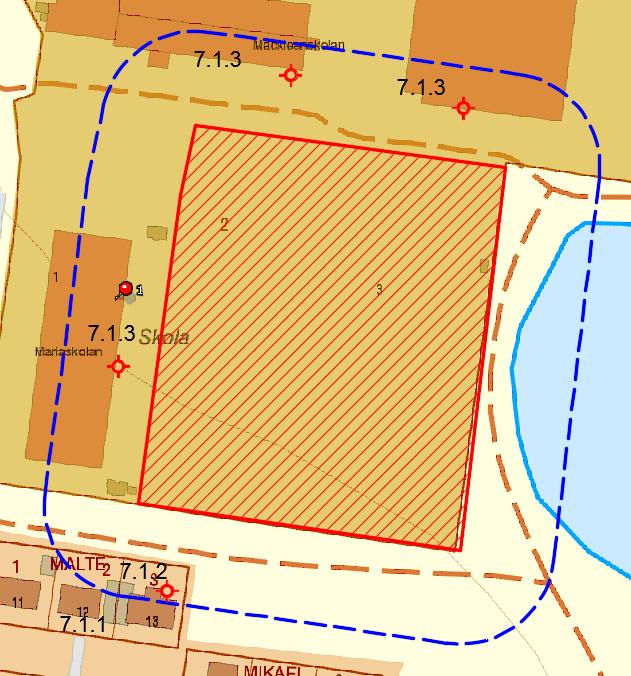

9 6 SITUATIONSPLAN Sida 9 av 13

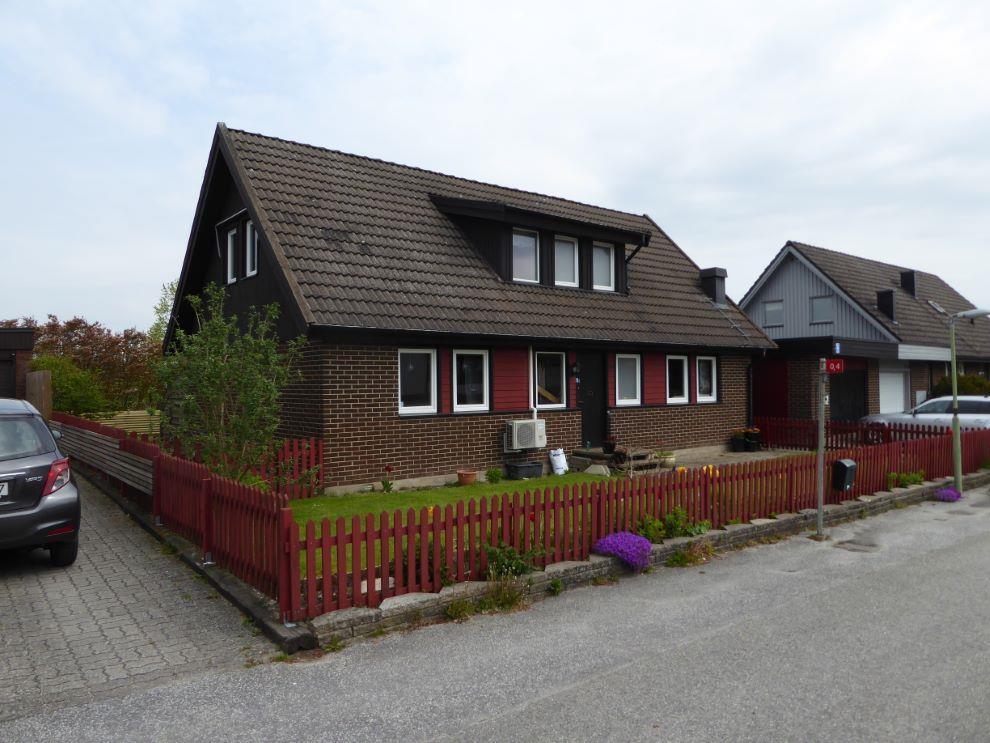

10 7 INVENTERING Nedan redovisas inventerade objekt inom cirka 30 meter från planerat arbetsområde. 7.1 Befintlig bebyggelse Underlaget för byggteknisk information är bedömt av Bergsäker på plats Magdalenagatan 12 Fastighetsbeteckning: Malte 2 Fastighetsägare: Moberg, Dennis André Undergrund: Grundläggningssätt: Byggnadstyp: Känsligaste byggnadsmaterial: Riktvärden för vibrationer Schaktning, spontning eller pålning vmax Packning vmax Lerig morän Torpagrund Villa Puts 4,1 mm/s 2,7 mm/s Sida 10 av 13

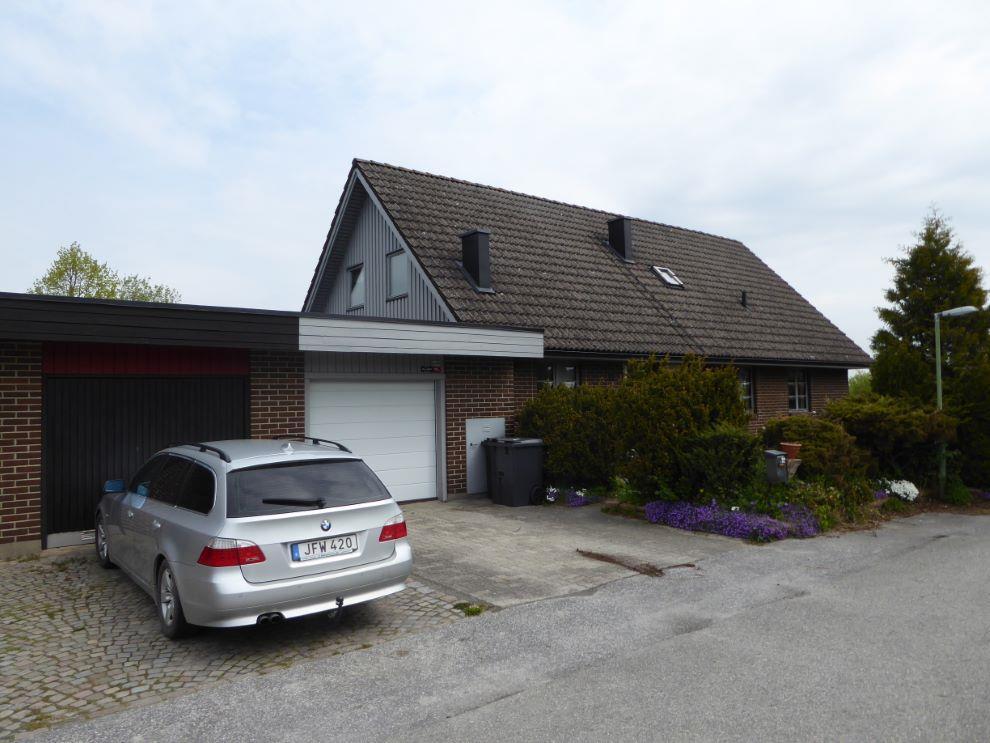

11 7.1.2 Magdalenagatan 13 Fastighetsbeteckning: Malte 2 Fastighetsägare: Olsson, Dan Greger Undergrund: Grundläggningssätt: Byggnadstyp: Känsligaste byggnadsmaterial: Riktvärden för vibrationer Schaktning, spontning eller pålning vmax Packning vmax Lerig morän Torpagrund Villa Puts 4,1 mm/s 2,7 mm/s Sida 11 av 13

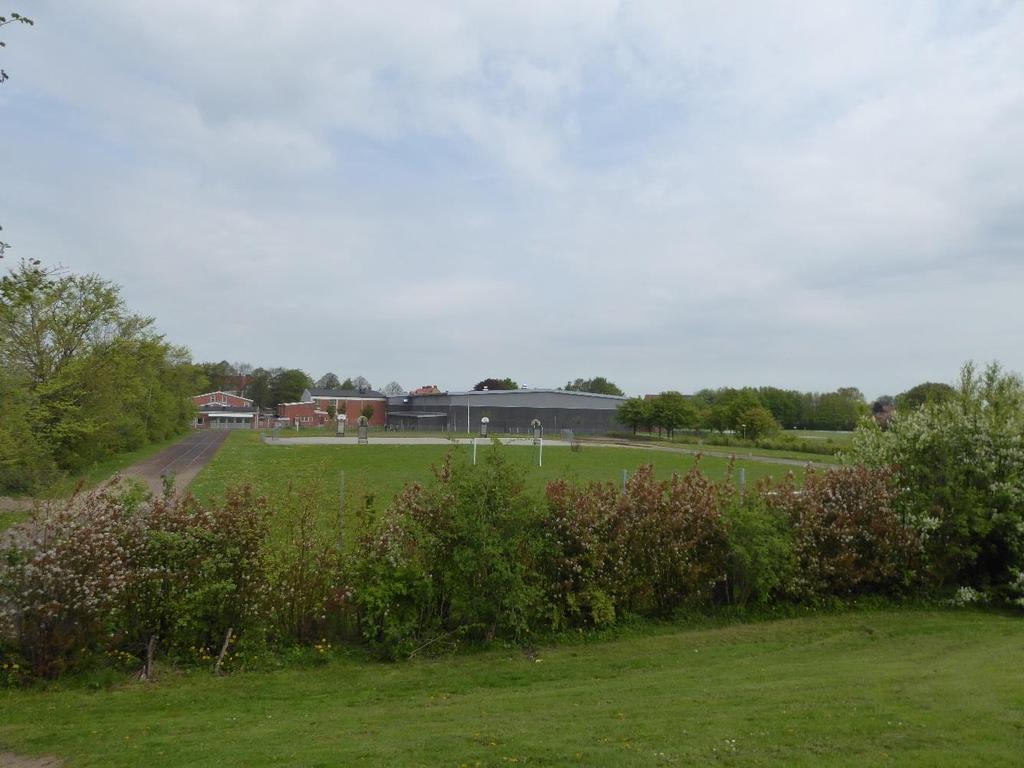

12 7.1.3 Mariagatan 1-3, Stora Torggatan 13, Vaktgatan 6 Fastighetsbeteckning: Magistern 2 Fastighetsägare: Skurup Kommunala AB Undergrund: Grundläggningssätt: Byggnadstyp: Känsligaste byggnadsmaterial: Riktvärden för vibrationer Schaktning, spontning eller pålning vmax Packning vmax Lerig morän Betongplatta Skola/Sporthall Betong 6,5 mm/s 4,3 mm/s Sida 12 av 13

13 8 SAMMANSTÄLLNING KONTROLLPROGRAM Id i riskanalys Gatuadress Fastighetsägare Vmax pålning mm/s Vmax packning mm/s B V Magdalenagatan 12 Moberg, Dennis 4,1 2,7 X André Magdalenagatan 13 Olsson, Dan Greger 4,1 2,7 X X Mariagatan 1-3, Stora Torggatan 13, Vaktgatan 6 Skurup Kommunala AB 6,5 4,3 X X* B=Besiktning, för omfattning se rubrik 5.1. V=Vibrationsmätning, *Flera mätpunkter, föreslagen placering under rubrik 6. Sida 13 av 13
