1 RISKANALYS FÖRHANDSKOPIA Handläggare Angelica Pettersson Tel Mobil E-post angelica.pettersson@afconsult.com Datum Projekt-ID Kund Brf Storstugan Riskanalys Tibble 9:1 Riskanalys med förslag till kontrollåtgärder avseende omgivningspåverkan vid sprängningsarbete ÅF Infrastruktur AB Angelica Pettersson ÅF Infrastruktur AB, Kungsängsgatan 18A, Box 1415, SE UPPSALA Uppsala Telefon , Säte i Uppsala, Org.nr , VAT nr SE Riskanalys Brf Storstugan Sida 1 (30)

2 Sammanfattning Tomten har ett flertal ledningsstråk som går runt sig. Av dessa är de flesta inte vibrationskänsliga. Av de identifierade ledningarna är det Fortums fjärrvärmeledningar samt vattenledningarna som har restriktioner vid sprängning. Övriga är endast känsliga för direkt åverkan, dvs schaktning. Denna tomt ligger under Täby kommuns allmänna djupbyggnadsförbud. Detta bör innebära följande, Djupbyggnadsförbud Planområdets sydöstra delar omfattas av ett djupbyggnadsförbud. Inom område med djupbyggnadsförbud får som mest två källarvåningar anordnas med ett sammanlagt djup av högst 7 m under marknivån på intilliggande gata. Avsteg från denna begränsning kräver dispens från Länsstyrelsen., detta är dock i dagsläget ej konfirmerat av kommunen. Omgivande mark är av växlande karaktär och de riktgivande fastigheterna står på lera. Dessa får betydligt lägre riktvärde än de som är grundlagda på berg eller morän. I dagsläget har ingen inventering på plats utförts och inga känsliga aktiviteter har identifierats. Datum: Riskanalys Brf Storstugan Sida 2 (30)

3 Innehållsförteckning Sammanfattning Allmänt om uppdraget Underlag Planerade arbeten Geologiska förhållanden RIKTvärden för vibrationer Markförlagda ledningar Vattenfall elledeningar STOKAB Norrvatten Fortum Fjärrvärme Svenska Stadsnät AB E-ON Vibrationskänslig utrustning/verksamhet Tunnlar/bergrum Fagersjö-Sicklatunneln, Stockholm Vatten AB. Fel! Bokmärket är inte definierat. 4.4 Buller Luftstötsvåg Förslag till kontrollåtgärder Syneförrättning Täthetsprovning Vibrationsmätning Vertikal svängningshastighet (mm/s) Accelerationsmätning (m/s 2 ) Vibrationsisolering Information Övrigt Situationsplan Inventering Datum: Riskanalys Brf Storstugan Sida 3 (30)

4 7.1 Befintlig bebyggelse Åkerbyvägen 82-98, Gustaf Bergs väg Marknadsvägen Åkerbyvägen Byängsvägen Byängsvägen Byängsvägen Byängsvägen Byängsvägen Byängsvägen Åkerbyvägen Lyktgränd Anläggningar Datum: Riskanalys Brf Storstugan Sida 4 (30)

5 1 Allmänt om uppdraget Åf Infrastructure har på uppdrag av Brf Storstugan genom Johan Edelsvärd upprättat en riskanalys med förslag till kontrollåtgärder gällande för sprängningsarbeten vid rubricerat objekt. Uppdraget omfattar inventering av byggnader, anläggningar och övriga installationer inom ett område med cirka 100 meters radie från arbetsområdet. 2 Underlag Vår riskanalys grundar sig på: Svensk Standard SS , SS :2011 Besök på platsen Kontakter med beställaren Kontakt med Täby kommun Studier av allmänna kartor Studier av SGU:s jordartskarta Kontakt med Skanova Kontakt med Vattenfall eldistribution Kontakt med E.ON elnät, gas, värme Kontakt med Ellevio Kontakt med IP-Only Networks AB Kontakt med Norrvatten Kontakt med Geomatikk Kontakt Telenor Sverige AB Kontakt med Transit bredband AB Kontakt med Fortum Fjärrvärme Kontakt med VA-enheten i Täby Kontakt med Trafikverket elkabel Kontakt med Svenska Stadsnät AB 3 Planerade arbeten Brf Storstugan utreder konsekvenserna av att exploatera sin parkeringsyta till bostäder. Datum: Riskanalys Brf Storstugan Sida 5 (30)

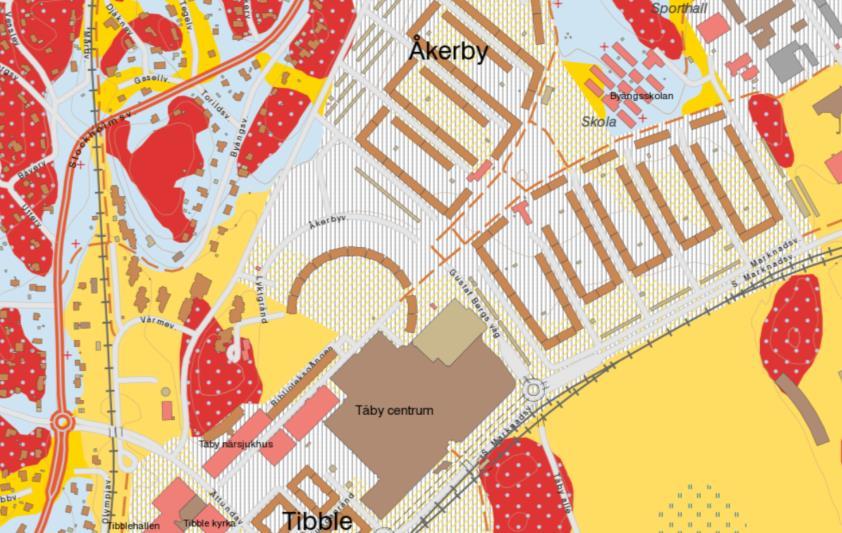

6 3.1 Geologiska förhållanden Datum: Riskanalys Brf Storstugan Sida 6 (30)

7 4 RIKTvärden för vibrationer Riktvärden för vibrationer i byggnader orsakade av sprängningsarbeten är beräknade enligt Svensk Standard SS :2011. Riktvärden för sprängningsinducerade vibrationer beror av följande: Markförhållanden. Byggnadstyp och användningsområde. Material ingående i byggnaden. Avståndet från byggnaden till sprängplatsen. I riskanalysen redovisas v10, tillåtet vibrationsvärde (mm/s) på 10 meters avstånd från sprängplats. Värdena kan komma att revideras efter utförd besiktning. Riktvärde för aktuell salva beräknas när avståndet mellan sprängplats och objekt är känt enligt diagram i SS :2011. v max= v10*fd Fd LERA MORÄN BERG Vid sprängning i närområdet 10 m kan speciella problem uppstå. Dels kan ogynnsamma markförhållanden, t ex förekomst av horisontella slag, medföra stora förskjutningar, dels kan förekomst av höga frekvenser göra att större uppmärksamhet måste riktas på vibrationens utseende och en mer detaljerad dokumentation av sprängsalvan redovisas. AVSTÅNDET (d) METER Datum: Riskanalys Brf Storstugan Sida 7 (30)

8 4.1 Markförlagda ledningar I området kring arbetsplatsen finns olika typer av ledningar i gatumark. För samtliga ledningars exakta läge och beskaffenhet skall respektive ledningsägare kontaktas. Inom riskområdet kan det även förekomma privatägda ledningar som inte finns redovisade på allmänna kartor Vattenfall elledningar Väster om Tibble 9:1 går ett ledningsstråk längs Åkerbyvägen tillhörande Vattenfall. Generellt gäller följande restriktioner enligt Vattenfall, Sprängning vid markledning Man får inte utföra sprängning invid befintlig lednings närområde som kan medföra fara för ledningen eller medföra att ledningen kan vålla skada på person eller egendom. Sprängning i ledningsrätts/servitutsområde får inte ske utan ledningsägarens i god tid inhämtade medgivande. I god tid innan arbetet startar, skall Vattenfall kontaktas. Kontakt: kabelanvisning@vattenfall.se, tel STOKAB Väster om Tibble 9:1 går ett ledningsstråk längs Åkerbyvägen tillhörande Vattenfall. Generellt gäller följande restriktioner enligt STOKAB Schaktning och borrning När schaktning och borrning sker vid Stokabs underjordiska anläggningar skall ett säkerhetsavstånd hållas på en (1) meter och vid osäkert läge minst två (2) meter. Inom säkerhetsavståndet får endast handverktyg användas. Sprängningsarbeten Sprängningsarbeten i närheten av Stokabs anläggningar (ledningar och nodrum/ korskopplingar) skall utföras med samma aktsamhet som vid sprängning i närheten av en fastighet (byggnad). Datum: Riskanalys Brf Storstugan Sida 8 (30)

9 Kabelutsättning Utsättning sker ej automatiskt vid registrering av ärende i Ledningskollen, denna måste beställas från Stokab: kabelanvisning@stokab.se, kontakta oss och uppge ert ärendenummer i Ledningskollen senast en vecka innan arbetet skall påbörjas. Stokabs ledningar ligger på ett djup av cm. Kostnader för skador uppkomna vid schaktning, borrning eller sprängning debiteras av Stokab. I god tid innan arbetet startar, skall STOKAB kontaktas. Kontakt: kartservice@stokab.se, tel Norrvatten Norrvattens huvudvattenledning av dimension 600 mm passerar strax bredvid det angivna området, materialet är rullgummi. Norrvattens rättigheter för ledningen anges i erhållen upplåtelse av ledningsrätt. Ledningsrätten är 2,5 m ömse sidor ledningens mitt. I god tid innan arbetet startar, skall Norrvatten kontaktas. Norrvattens restriktioner bifogas med som bilagor. Kontakt: ledningsinfo@norrvatten.se Fortum Fjärrvärme Väster om Tibble 9:1 går ett ledningsstråk längs Åkerbyvägen tillhörande Fortum Fjärrvärme. Fortums restriktioner bifogas som bilaga I god tid innan arbetet startar, skall Fortum kontaktas. Kontakt: Fjarrvarmebyran.Vasteras@fortum.com Svenska Stadsnät AB Väster samt norr om Tibble 9:1 går ett ledningsstråk längs Åkerbyvägen tillhörande Svenska Stadsnät AB I god tid innan arbetet startar, skall Svenska Stadsnät AB kontaktas. Kontakt: peterognordstrom@gmail.com, tel E-ON Nordöst om Tibble 9:1 går ett ledningsstråk längs Åkerbyvägen tillhörande E-ON. Datum: Riskanalys Brf Storstugan Sida 9 (30)

10 I god tid innan arbetet startar, skall E-ON kontaktas. Kontakt: SKANOVA Väster, syd samt nordväst om Tibble 9:1 går ett ledningsstråk längs Åkerbyvägen tillhörande SKANOVA. I god tid innan arbetet startar, skall SKANOVA kontaktas. Kontakt: ledningsanvisning@geomatikk.se Ellevio Väster, syd samt nordväst om Tibble 9:1 går ett ledningsstråk längs Åkerbyvägen tillhörande Ellevio. I god tid innan arbetet startar, skall Ellevio kontaktas. Kontakt: kabelanvisning@ellevio.se Täby kommun VA-ledningar Väster, syd samt nordöst om Tibble 9:1 går ett ledningsstråk längs Åkerbyvägen tillhörande Täby kommun I god tid innan arbetet startar, skall Täby kommun kontaktas. Kontakt: Jonas Blom, VA-Ingenjör Direkt: E-post: jonas.blom@taby.se 4.2 Vibrationskänslig utrustning/verksamhet PC-datorer och PC-servrar kan förekomma inom området, dessa anses normalt inte vara vibrationskänsliga. Generellt gäller följande riktvärde för datorer och servrar om inte tillverkaren angivit annat. Riktvärden för vibrationer Acceleration amax= 2,0 m/s 2 Vid spontnings och pålningsarbeten bör man ej vibrationsisolera datorer/servrar, då detta kan vara ogynnsamt. Datum: Riskanalys Brf Storstugan Sida 10 (30)

11 4.3 Tunnlar/bergrum Enligt Täby kommun så finns inga tunnlar, bergrum i området. Datum: Riskanalys Brf Storstugan Sida 11 (30)

12 4.4 Buller Från gäller följande normer för byggverksamhet: (Detta är ett utdrag, se även hela standarden, bilaga X, för övrig information) NFS 2004:15 (tabell ur normen) 4.5 Luftstötsvåg Riktvärde enligt SS för maximalt reflektionstryck från sprängningsarbete är 500 Pa. 5 Förslag till kontrollåtgärder Sprängning skall utföras på sätt som innefattas i begreppet försiktig sprängning. Med försiktig sprängning menas att sprängningsarbetena skall utföras på sådant sätt att omgivande byggnader, anläggningar, installationer och utrustningar inte skadas av vibrationer, luftstötvågor och stenkast. Detaljerade sprängplaner för alla typer av sprängning ska föreläggas beställaren för granskning och godkännande innan arbete påbörjas. Sprängplanerna ska innehålla uppgifter om håldimension, hålsättning, håldjup, typ av sprängämnen, sprängämnesdimensioner, laddningskoncentrationer, laddningsmängd per hål, beräknad maximal samverkande laddningsmängd, typ av tändare, tändplan och intervallnummer. Alla i entreprenaden ingående arbeten skall bedrivas enligt gällande lagar, föreskrifter och anvisningar. Det åligger entreprenören att hålla sig underrättad om uppmätta vibrationsnivåer samt anpassa sprängningsarbetena på sådant sätt att givna riktvärden ej överskrids. Beställarens godkännande fritar ej entreprenören från ansvar i enlighet med kontraktet. Detaljerad sprängjournal skall föras över alla salvor. Klagomål, skador på omgivningen och liknande skall noteras och omgående meddelas till beställaren. Datum: Riskanalys Brf Storstugan Sida 12 (30)

13 Klagomål, skador på omgivningen och liknande skall noteras och omgående meddelas till beställaren. 5.1 Syneförrättning Följande byggnader bör synas in och utvändigt före- och efter vibrationsalstrande arbete utförs: Del inom 50 meter samt Marknaden 9 tom Del inom 100 meter Del inom 100 meter Del inom 50 meter Entreprenören ska förvissa sig om att besiktningar är utförda innan vibrationsalstrande verksamhet får påbörjas. 5.2 Täthetsprovning Byggnader innehållande rökkanaler ska täthetsprovas före- och efter vibrationsalstrande arbete utförs: Entreprenören ska förvissa sig om att täthetsprovningarna är utförda innan vibrationsalstrande verksamhet får påbörjas. 5.3 Vibrationsmätning Vibrationsmätning ska utföras under pågående vibrationsalstrande arbeten med kontinuerligt registrerande toppvärdesmätare (mm/s), enligt Svensk Standard SS :2011 Datum: Riskanalys Brf Storstugan Sida 13 (30)

14 Vibrationsmätning skall vid sprängning utföras på byggnader och anläggningar, närmast i olika riktningar, belägna inom cirka 100 meter från sprängplats. Riktvärden för sprängningsinducerade vibrationer är avståndberoende Vertikal svängningshastighet (mm/s) Vid sprängning skall vibrationsmätning utföras på byggnader och anläggningar, närmast i olika riktningar och belägna inom cirka 100 meter från sprängplats enligt nedan Accelerationsmätning (m/s 2 ) För tillåtna vibrationsvärden se rubrik 8. Mätpunkternas föreslagna placering finns redovisade under rubrik 7. Aktuell erforderlig mätomfattning stäms av kontinuerligt mellan beställare och mätkonsult. Entreprenören ska förvissa sig om att vibrationsmätare är monterade innan vibrationsalstrande arbete får påbörjas. 5.4 Vibrationsisolering Följande byggnader innehåller vibrationskänslig utrustning som ska vibrationsisoleras före vibrationsalstrande arbete utförs: Entreprenören ska förvissa sig om att vibrationsisoleringarna är utförda innan vibrationsalstrande verksamhet får påbörjas. Datum: Riskanalys Brf Storstugan Sida 14 (30)

15 5.5 Information Innan markarbetena påbörjas bör företag och boende i kringområdet informeras om arbetena. Informationen bör innehålla hur länge markrespektive byggnadsarbeten kommer att pågå, trafikstörningar, kommande kontrollinsatser samt vart man vänder sig med eventuella frågor. Detta ger ofta en positiv effekt med färre klagomål som följd. 5.6 Övrigt I samband med förbesiktningen kan uppgifter om fastigheterna komma att revideras vilket kan komma att påverka angivna riktvärden. Datum: Riskanalys Brf Storstugan Sida 15 (30)

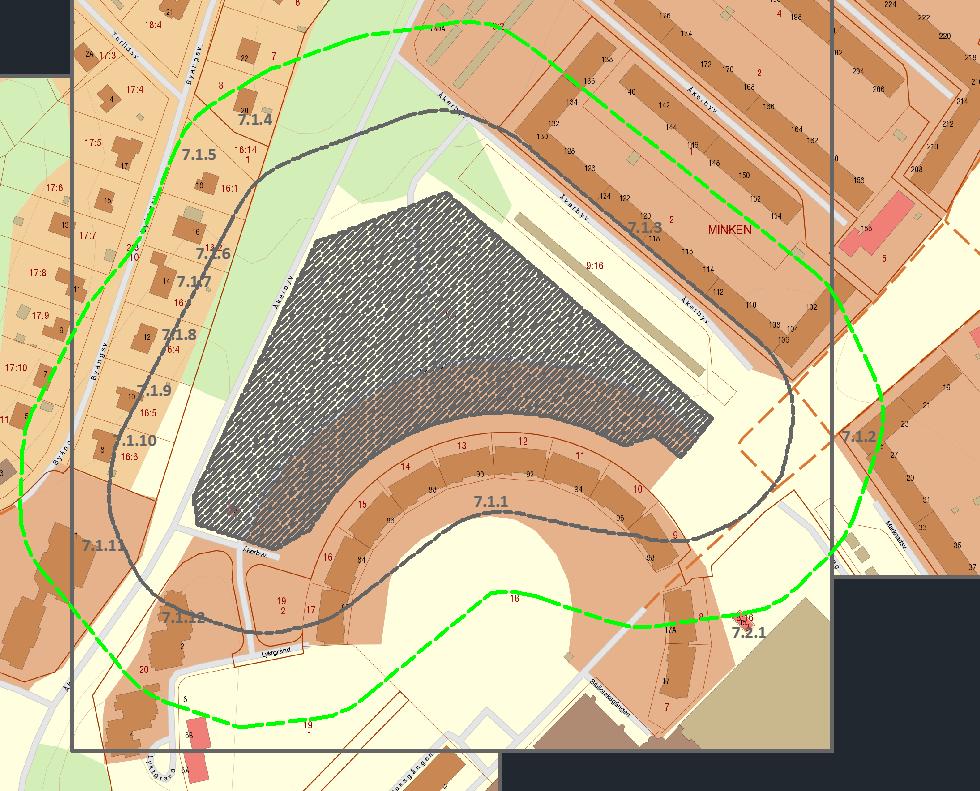

16 6 Situationsplan Använd i första hand kartor från stadsbyggnadskontoret eller lantmäteriet. 7 Inventering Nedan redovisas inventerade objekt inom cirka 100 meter från planerat arbetsområde. 7.1 Befintlig bebyggelse Underlaget för byggteknisk information är inhämtat från Täby Kommuns stadsbyggnadskontor samt bedömt av Åf Infrastructures personal på plats. Datum: Riskanalys Brf Storstugan Sida 16 (30)

17 Uppgifter markerade med * saknades i stadsbyggnadskontorets arkiv. Innan en mätpunkt blir dimensionerande vid annan undergrund än berg, kan med fördel en frekvensanalys utföras för att bestämma rätt undergrundsfaktor. Beställaren ansvarar för denna analys. Datum: Riskanalys Brf Storstugan Sida 17 (30)

18 7.1.1 Åkerbyvägen 82-98, Gustaf Bergs väg 17 Fastighetsbeteckning: Marknaden 7 tom 17 Fastighetsägare: HSB Brf Storstugan i Täby c/o Storstugans Områdeskontor Åkerbyvägen Täby Undergrund 7, 12 tom 17: Berg/morän Undergrund 9 tom 12: Lera Grundläggningssätt: Platta Byggnadstyp: Flerbostadshus Stomme: Känsligaste byggnadsmaterial: Riktvärden för vibrationer Betong Betong Sprängning lera v10= 26 mm/s Sprängning berg/morän v10= 26 mm/s Pålning, spontning eller schaktning vmax= 9 mm/s Packning vmax= 6 mm/s Datum: Riskanalys Brf Storstugan Sida 18 (30)

19 7.1.2 Marknadsvägen Fastighetsbeteckning: Fåret 1 Fastighetsägare: HSB Volten i Täby c/o HSB Stockholm Stockholm Undergrund: Lera/sand Grundläggningssätt: pålar/murar/plintar Byggnadstyp: Flerbostadshus Stomme: Betong Känsligaste byggnadsmaterial: Betong Riktvärden för vibrationer Sprängning v10= 26 mm/s Pålning, spontning eller schaktning vmax= 9 mm/s Packning vmax= 6 mm/s Datum: Riskanalys Brf Storstugan Sida 19 (30)

20 7.1.1 Åkerbyvägen Fastighetsbeteckning: Minken 2 Fastighetsägare: BRF Farmen i Täby Åkerbyvägen Täby Undergrund: Berg/morän/lera/silt Grundläggningssätt: Platt/murar Byggnadstyp: Flerbostadshus Stomme: Betong* Känsligaste byggnadsmaterial: Betong* Riktvärden för vibrationer Sprängning v10= 26 mm/s Pålning, spontning eller schaktning vmax= 9 mm/s Packning vmax= 6 mm/s Datum: Riskanalys Brf Storstugan Sida 20 (30)

21 7.1.2 Byängsvägen 20 Fastighetsbeteckning: Apelsinträdet 8 Fastighetsägare: Malik Byängsvägen Täby Undergrund: Berg Grundläggningssätt: Murar Byggnadstyp: Villa Stomme: Betong Känsligaste byggnadsmaterial: Lättbetong Riktvärden för vibrationer Sprängning v10= 26 mm/s Pålning, spontning eller schaktning vmax= 9 mm/s Packning vmax= 6 mm/s Datum: Riskanalys Brf Storstugan Sida 21 (30)

22 7.1.3 Byängsvägen 18 Fastighetsbeteckning: Ensta 16:1 Fastighetsägare: Michalczyk Byängsvägen Täby Undergrund: Morän Grundläggningssätt: Murar Byggnadstyp: Villa Stomme: Betong Känsligaste byggnadsmaterial: Lättbetong Riktvärden för vibrationer Sprängning v10= 26 mm/s Pålning, spontning eller schaktning vmax= 9 mm/s Packning vmax= 6 mm/s Datum: Riskanalys Brf Storstugan Sida 22 (30)

23 7.1.4 Byängsvägen 16 Fastighetsbeteckning: Ensta 16:2 Fastighetsägare: Wei/Chen Byängsvägen Täby Undergrund: Berg/morän Grundläggningssätt: Murar Byggnadstyp: Villa Stomme: Betong Känsligaste byggnadsmaterial: Lättbetong Riktvärden för vibrationer Sprängning v10= 26 mm/s Pålning, spontning eller schaktning vmax= 9 mm/s Packning vmax= 6 mm/s Datum: Riskanalys Brf Storstugan Sida 23 (30)

24 7.1.5 Byängsvägen 14 Fastighetsbeteckning: Ensta 16:3 Fastighetsägare: Hermansson Byängsvägen Täby Undergrund: Berg/Morän Grundläggningssätt: Platta Byggnadstyp: Villa Stomme: Betong Känsligaste byggnadsmaterial: Lättbetong Riktvärden för vibrationer Sprängning v10= 26 mm/s Pålning, spontning eller schaktning vmax= 9 mm/s Packning vmax= 6 mm/s Datum: Riskanalys Brf Storstugan Sida 24 (30)

25 7.1.6 Byängsvägen 12 Fastighetsbeteckning: Ensta 16:4 Fastighetsägare: Istomin Byängsvägen Täby Undergrund: Berg Grundläggningssätt: Betongsulor Byggnadstyp: Villa Stomme: Betong Känsligaste byggnadsmaterial: Lättbetong Riktvärden för vibrationer Sprängning v10= 26 mm/s Pålning, spontning eller schaktning vmax= 9 mm/s Packning vmax= 6 mm/s Datum: Riskanalys Brf Storstugan Sida 25 (30)

26 7.1.7 Byängsvägen 10 Fastighetsbeteckning: Ensta 16:5 Fastighetsägare: Öman Byängsvägen Täby Undergrund: Lera* Grundläggningssätt: Platta* Byggnadstyp: Villa Stomme: Betong* Känsligaste byggnadsmaterial: Lättbetong* Riktvärden för vibrationer Sprängning v10= 26 mm/s Pålning, spontning eller schaktning vmax= 9 mm/s Packning vmax= 6 mm/s Datum: Riskanalys Brf Storstugan Sida 26 (30)

27 7.1.8 Byängsvägen 8 Fastighetsbeteckning: Ensta 16:6 Fastighetsägare: Lindh Byängsvägen Täby Undergrund: Morän Grundläggningssätt: Betongsulor Byggnadstyp: Villa Stomme: Betong Känsligaste byggnadsmaterial: Lättbetong Riktvärden för vibrationer Sprängning v10= 26 mm/s Pålning, spontning eller schaktning vmax= 9 mm/s Packning vmax= 6 mm/s Datum: Riskanalys Brf Storstugan Sida 27 (30)

28 7.1.9 Åkerbyvägen 1-3 Fastighetsbeteckning: Valen 1 Fastighetsägare: Akelius Täbyhus AB c/o Akelius lägenheter Box Danderyd Undergrund: Berg/Morän Grundläggningssätt: Platta Byggnadstyp: Stomme: Känsligaste byggnadsmaterial: Riktvärden för vibrationer Flerbostadshus Betong* Betong* Sprängning v10= 26 mm/s Pålning, spontning eller schaktning vmax= 9 mm/s Packning vmax= 6 mm/s Datum: Riskanalys Brf Storstugan Sida 28 (30)

29 Lyktgränd 2-4 Fastighetsbeteckning: Marknaden 20 Fastighetsägare: Akelius Täbyhus AB c/o Akelius lägenheter Box Danderyd Undergrund: Berg/Morän Grundläggningssätt: Platta Byggnadstyp: Stomme: Känsligaste byggnadsmaterial: Riktvärden för vibrationer Flerbostadshus Betong* Betong* Sprängning v10= 26 mm/s Pålning, spontning eller schaktning vmax= 9 mm/s Packning vmax= 6 mm/s Datum: Riskanalys Brf Storstugan Sida 29 (30)

30 7.2 Anläggningar Gustaf Bergv 15 Fastighetsbeteckning: Tibble 8:16 Fastighetsägare: Täby kommun Kommunledningskontoret Täby Undergrund: Berg/Morän Grundläggningssätt: Platta Byggnadstyp: Stomme: Känsligaste byggnadsmaterial: Riktvärden för vibrationer Fördelnings- samt nätstation Betong* Betong* Sprängning v10= 26 mm/s Pålning, spontning eller schaktning vmax= 9 mm/s Packning vmax= 6 mm/s Datum: Riskanalys Brf Storstugan Sida 30 (30)
