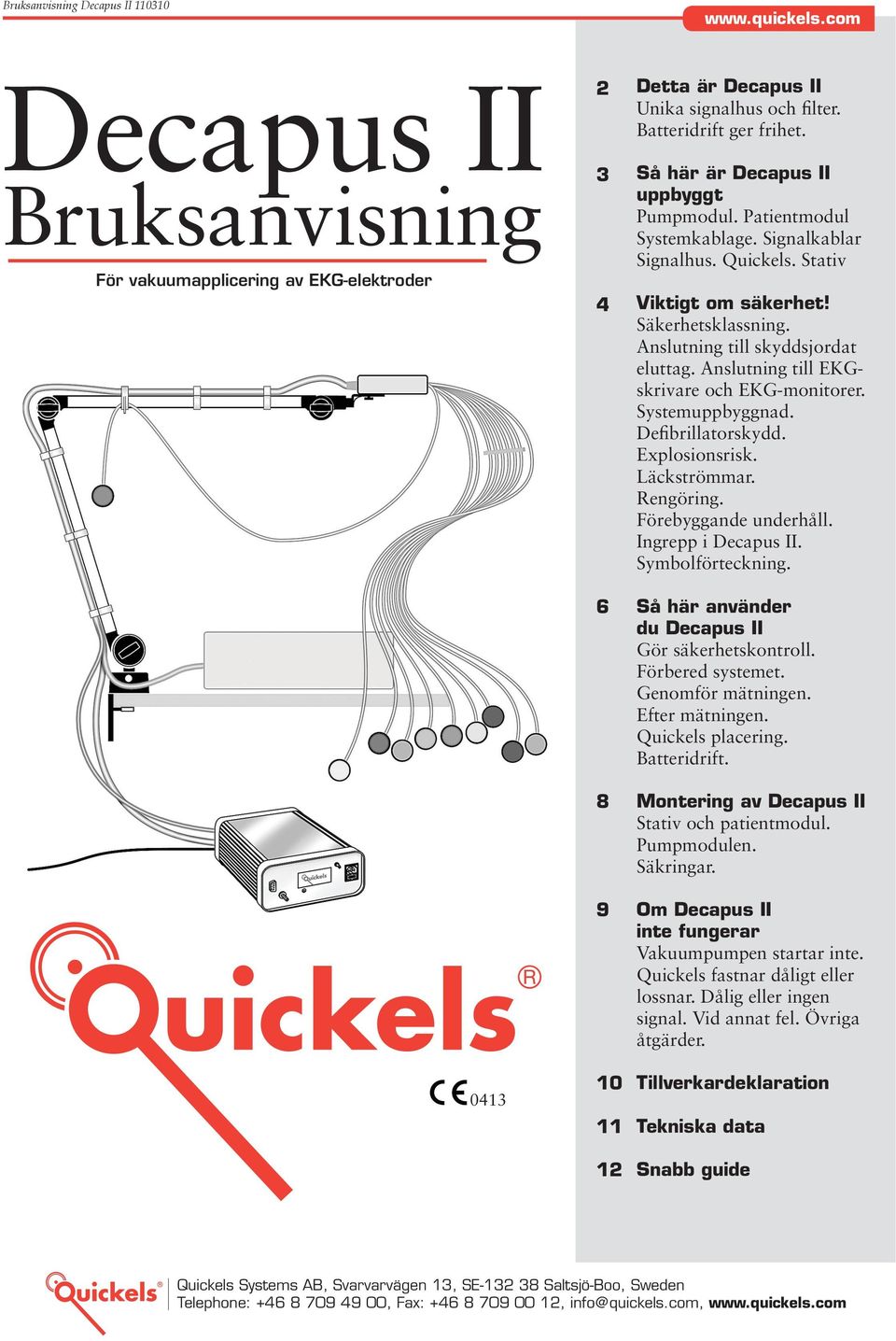

1 Decapus II Bruksanvisning För vakuumapplicering av EKG-elektroder Detta är Decapus II Unika signalhus och filter. Batteridrift ger frihet. Så här är Decapus II uppbyggt Pumpmodul. Patientmodul Systemkablage. Signalkablar Signalhus. Quickels. Stativ Viktigt om säkerhet! Säkerhetsklassning. Anslutning till skyddsjordat eluttag. Anslutning till EKGskrivare och EKG-monitorer. Systemuppbyggnad. Defibrillatorskydd. Explosionsrisk. Läckströmmar. Rengöring. Förebyggande underhåll. Ingrepp i Decapus II. Symbolförteckning. Så här använder du Decapus II Gör säkerhetskontroll. Förbered systemet. Genomför mätningen. Efter mätningen. Quickels placering. Batteridrift. Montering av Decapus II Stativ och patientmodul. Pumpmodulen. Säkringar. Om Decapus II inte fungerar Vakuumpumpen startar inte. Quickels fastnar dåligt eller lossnar. Dålig eller ingen signal. Vid annat fel. Övriga åtgärder. Tillverkardeklaration Tekniska data Snabb guide Quickels Systems AB, Svarvarvägen 13, SE Saltsjö-Boo, Sweden Telephone: , Fax: , info@quickels.com,

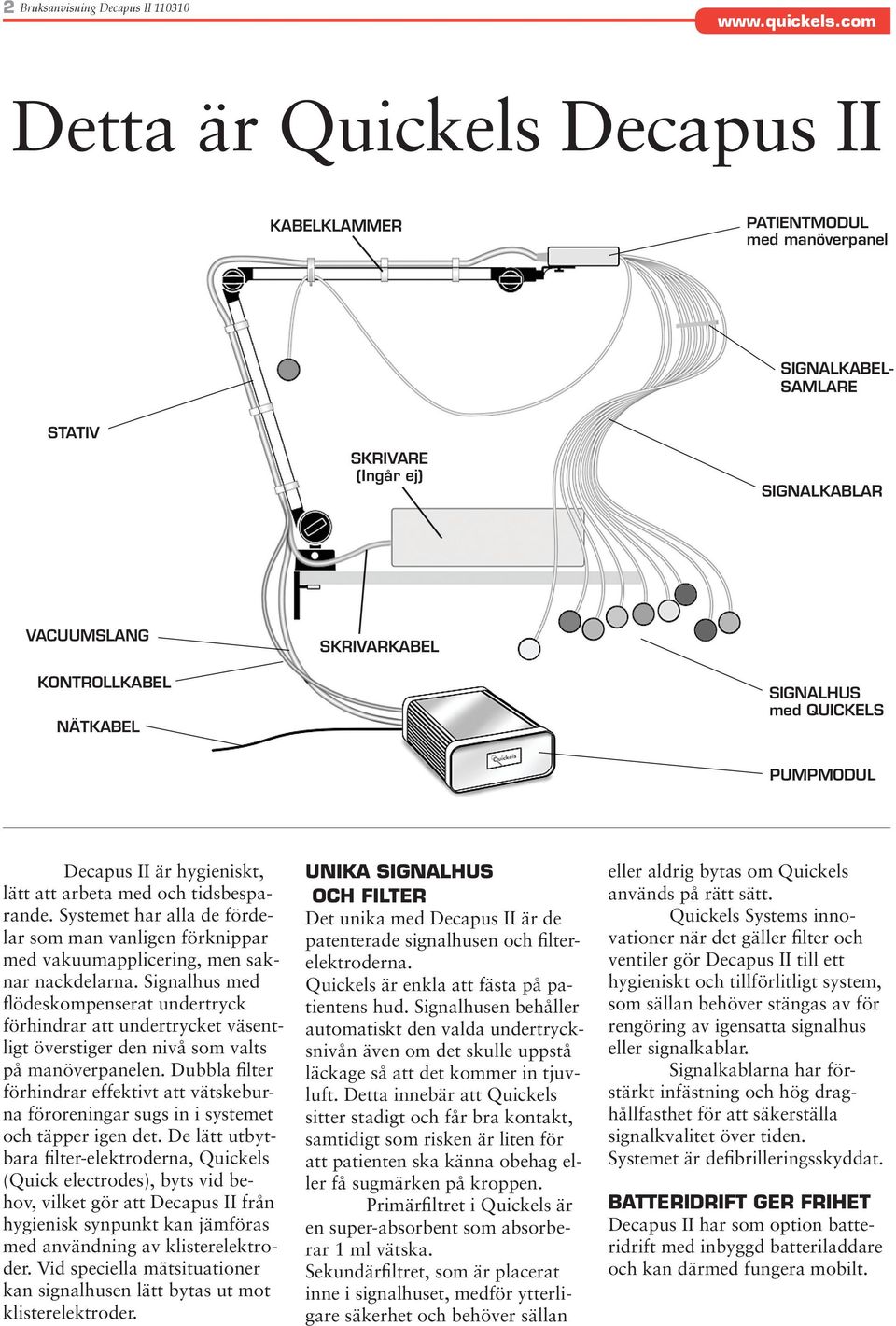

2 2 Detta är Quickels Decapus II KABELKLAMMER PATIENTMODUL med manöverpanel SIGNALKABEL- SAMLARE STATIV SKRIVARE (Ingår ej) SIGNALKABLAR VACUUMSLANG KONTROLLKABEL NÄTKABEL skrivarkabel SIGNALHUS med QUICKELS pumpmodul Decapus II är hygieniskt, lätt att arbeta med och tidsbesparande. Systemet har alla de fördelar som man vanligen förknippar med vakuumapplicering, men saknar nackdelarna. Signalhus med flödeskompenserat undertryck förhindrar att undertrycket väsentligt överstiger den nivå som valts på manöverpanelen. Dubbla filter förhindrar effektivt att vätskeburna föroreningar sugs in i systemet och täpper igen det. De lätt utbytbara filter-elektroderna, Quickels (Quick electrodes), byts vid behov, vilket gör att Decapus II från hygienisk synpunkt kan jämföras med användning av klisterelektroder. Vid speciella mätsituationer kan signalhusen lätt bytas ut mot klisterelektroder. Unika SIGNALHUS och filter Det unika med Decapus II är de patenterade signalhusen och filterelektroderna. Quickels är enkla att fästa på patientens hud. Signalhusen behåller automatiskt den valda undertrycksnivån även om det skulle uppstå läckage så att det kommer in tjuvluft. Detta innebär att Quickels sitter stadigt och får bra kontakt, samtidigt som risken är liten för att patienten ska känna obehag eller få sugmärken på kroppen. Primärfiltret i Quickels är en super-absorbent som absorberar 1 ml vätska. Sekundärfiltret, som är placerat inne i signalhuset, medför ytterligare säkerhet och behöver sällan eller aldrig bytas om Quickels används på rätt sätt. Quickels Systems innovationer när det gäller filter och ventiler gör Decapus II till ett hygieniskt och tillförlitligt system, som sällan behöver stängas av för rengöring av igensatta signalhus eller signalkablar. Signalkablarna har förstärkt infästning och hög draghållfasthet för att säkerställa signalkvalitet över tiden. Systemet är defibrilleringsskyddat. Batteridrift ger frihet Decapus II har som option batteridrift med inbyggd batteriladdare och kan därmed fungera mobilt.

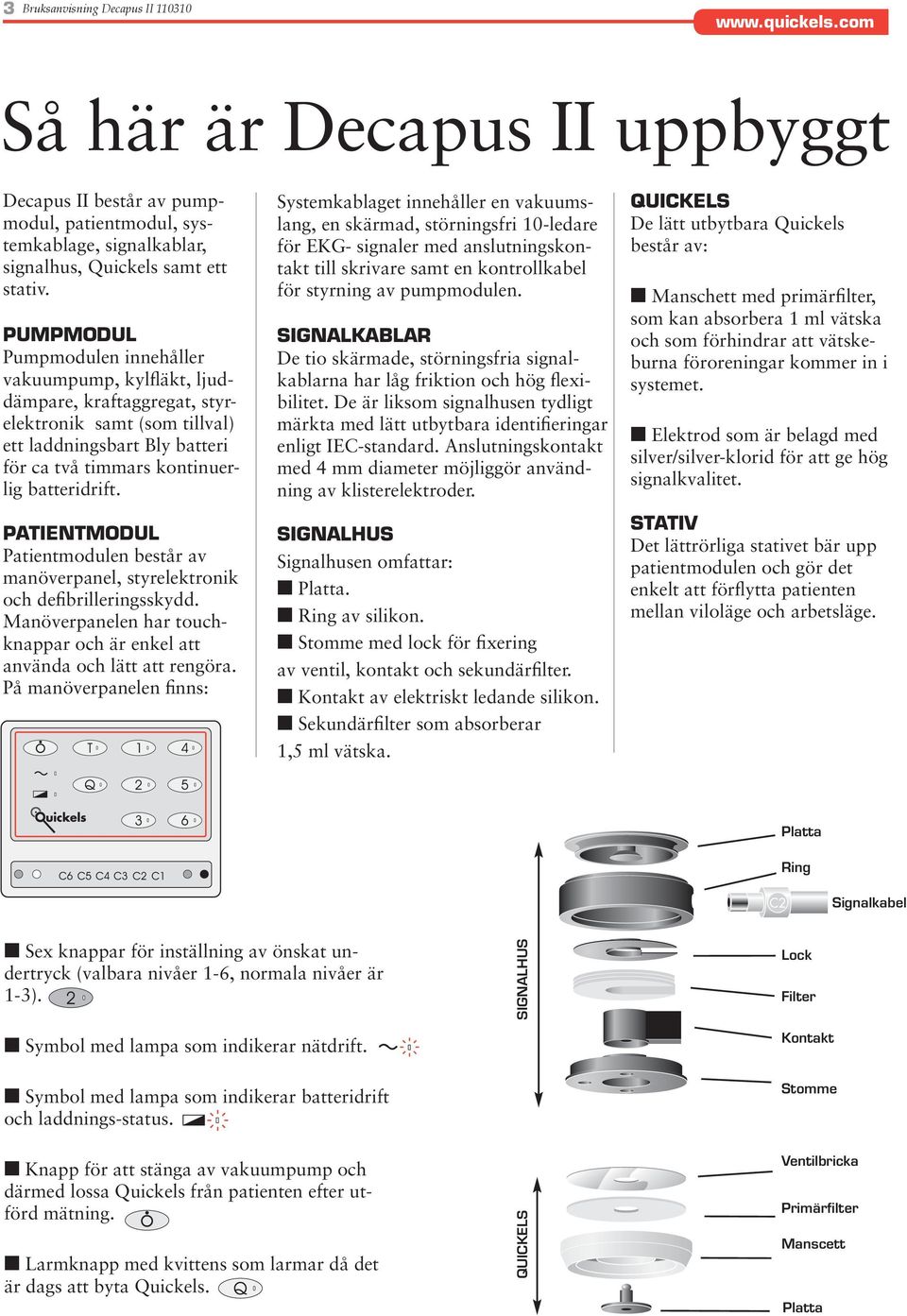

3 3 Så här är Decapus II uppbyggt Decapus II består av pumpmodul, patientmodul, systemkablage, signalkablar, signalhus, Quickels samt ett stativ. Pumpmodul Pumpmodulen innehåller vakuumpump, kylfläkt, ljuddämpare, kraftaggregat, styrelektronik samt (som tillval) ett laddningsbart Bly batteri för ca två timmars kontinuerlig batteridrift. Patientmodul Patientmodulen består av manöverpanel, styrelektronik och defibrilleringsskydd. Manöverpanelen har touchknappar och är enkel att använda och lätt att rengöra. På manöverpanelen finns: Systemkablaget innehåller en vakuumslang, en skärmad, störningsfri 10-ledare för EKG- signaler med anslutningskontakt till skrivare samt en kontrollkabel för styrning av pumpmodulen. Signalkablar De tio skärmade, störningsfria signalkablarna har låg friktion och hög flexibilitet. De är liksom signalhusen tydligt märkta med lätt utbytbara identifieringar enligt IEC-standard. Anslutningskontakt med 4 mm diameter möjliggör användning av klisterelektroder. Signalhus Signalhusen omfattar: n Platta. n Ring av silikon. n Stomme med lock för fixering av ventil, kontakt och sekundärfilter. n Kontakt av elektriskt ledande silikon. n Sekundärfilter som absorberar 1,5 ml vätska. Quickels De lätt utbytbara Quickels består av: n Manschett med primärfilter, som kan absorbera 1 ml vätska och som förhindrar att vätskeburna föroreningar kommer in i systemet. n Elektrod som är belagd med silver/silver-klorid för att ge hög signalkvalitet. Stativ Det lättrörliga stativet bär upp patientmodulen och gör det enkelt att förflytta patienten mellan viloläge och arbetsläge. Platta Ring Signalkabel n Sex knappar för inställning av önskat undertryck (valbara nivåer 1-6, normala nivåer är 1-3). n Symbol med lampa som indikerar nätdrift. signalhus Lock Filter Kontakt n Symbol med lampa som indikerar batteridrift och laddnings-status. Stomme n Knapp för att stänga av vakuumpump och därmed lossa Quickels från patienten efter utförd mätning. n Larmknapp med kvittens som larmar då det är dags att byta Quickels. quickels Ventilbricka Primärfilter Manscett Platta

4 4 Viktigt om säkerhet! Decapus II är märkt med symbolen Detta är den internationella varningssymbolen, som anger att användning av utrustningen kan innebära fara. Det är därför viktigt att du läser den här bruksanvisningen noga. Innan utrustningen tas i bruk skall operatören förvissa sig om att den inte uppvisar tecken på skador. Vidtag nödvändiga åtgärder om: n Vätska har spillts på systemet. n Hölje eller kåpor är spruckna, förstörda eller saknas. n Kablar eller kontakter uppvisar skador. n Systemet har påverkats mekaniskt, t ex fallit i golvet. Försiktighetsåtgärder bör vidtas när EKG-mätningar sker på patienter med pacemaker eller annan elektrisk stimulator. Säkerhetsklassning Decapus II uppfyller säkerhetskraven enligt International Electrotechnical Commission, publikation IEC : Safety of Medical Electrical Equipment, skyddsklass I, typ CF. Decapus II är avsedd att placeras i rum med klass VDE0107. VARNING FÖR STARKT FJÄDRANDE ARM Kontrollera att skruven i mitten på armen är ordentligt åtdragen när armen packas upp, om inte kan armen fjädra upp. För säkerhets skull, håll ihop armen med ett stadigt grepp när buntbandet dras av. Armen är låst med friktionsskruv. Anslutning till skyddsjordat eluttag Säkerhetsklassningen anger att Decapus II endast får anslutas till skyddsjordat eluttag. OBS! Anslutningen får inte ske via grenkontakt, till vilken annan elektrisk utrustning är ansluten, som inte är säkerhetsklassad enligt ovan. Om skyddsjordningen inte är tillförlitlig, krävs batteridrift (tillval) för ett säkert handhavande av Decapus II. Viktigt om radiosändare utrustning etc. Decapus II upfyller EMC kraven enligt EN Radiosändare utrustning, mobiltelefoner etc ska inte användas i apparatens närhet då detta kan påverka apparatens funktion. Särskild försiktighet måste iaktagas vid användning av starka störkällor som diatermikablarna inte förläggs på eller nära Decapus II. Vid tveksamhet rådgör med utrusningsansvarig eller med leverantör. potentialutjämning I vissa situationer kan störningar på EKG-signalen komma från externa elektriska apparater eller radioutrustningar. Anslut då potentialutjämningskontakten till sjukhusets gemensamma jord eller metall på t ex sängen. Observera att all angränsande utrustning skall anslutas till samma gemensamma jord. Anslutning till EKGskrivare och EKG-monitorer Decapus II får endast anslutas till: n EKG-skrivare som uppfyller krav enligt IEC och IEC n EKG-monitorer som uppfyller krav enligt IEC och IEC 62D, (Central Office) 68 samt IEC n Decapus II skall inte anslutas till EKG-apparater av skyddsklass B. Systemuppbyggnad Decapus II är ett system som är uppbyggt av moduler. Vad som sägs i denna bruksanvisning om säker användning förutsätter att Decapus II används i sin helhet, dvs att ingen del av Decapus II ersätts med annan utrustning. Detta gäller även systemets samtliga kablar. Decapus II ska endast användas som vakuumapplikator för EKG-elektroder på det sätt som beskrivs i bruksanvisningen. Quickels Systems AB garanterar inte utrustningens funktion om den utsätts för högre störningsnivåer än den provats för. Quickels elektroder ska bytas minst en gång per dag, minimum efter var tionde patient, för att upprätthålla systemets funktion och livslängd. När Decapus II är utrustat med Bly batteri ska detta inte kastas när det är förbrukat utan lämnas för återvinning. Defibrillatorskydd Symbolen på manöverpanelens baksida anger att Decapus II har inbyggt skydd för defibrillatorspänningar, och att systemet är testat och godkänt för användning i samband med defibrillering. Systemet är konstruerat så att det inte kan skadas, även om defibrillatorelektroderna kommer i kontakt med Quickels. Vid defibrillering: Vidrör ej patienten eller någon annan ledande del som har kontakt med patienten. Explosionsrisk Decapus II är inte konstruerat för användning i lokaler där det finns explosionsrisk.

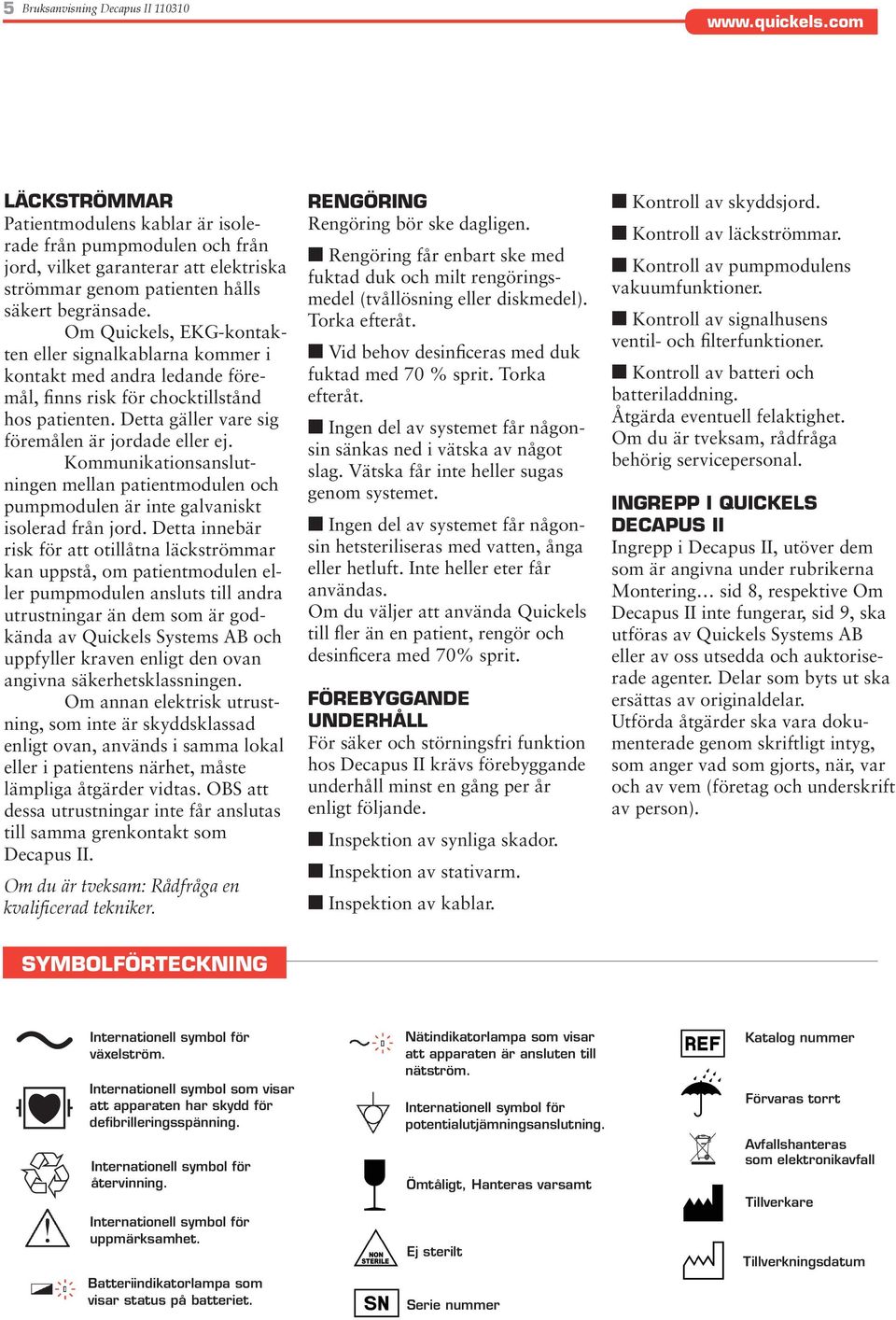

5 5 Läckströmmar Patientmodulens kablar är isolerade från pumpmodulen och från jord, vilket garanterar att elektriska strömmar genom patienten hålls säkert begränsade. Om Quickels, EKG-kontakten eller signalkablarna kommer i kontakt med andra ledande föremål, finns risk för chocktillstånd hos patienten. Detta gäller vare sig föremålen är jordade eller ej. Kommunikationsanslutningen mellan patientmodulen och pumpmodulen är inte galvaniskt isolerad från jord. Detta innebär risk för att otillåtna läckströmmar kan uppstå, om patientmodulen eller pumpmodulen ansluts till andra utrustningar än dem som är godkända av Quickels Systems AB och uppfyller kraven enligt den ovan angivna säkerhetsklassningen. Om annan elektrisk utrustning, som inte är skyddsklassad enligt ovan, används i samma lokal eller i patientens närhet, måste lämpliga åtgärder vidtas. OBS att dessa utrustningar inte får anslutas till samma grenkontakt som Decapus II. Om du är tveksam: Rådfråga en kvalificerad tekniker. Rengöring Rengöring bör ske dagligen. n Rengöring får enbart ske med fuktad duk och milt rengöringsmedel (tvållösning eller diskmedel). Torka efteråt. n Vid behov desinficeras med duk fuktad med 70 % sprit. Torka efteråt. n Ingen del av systemet får någonsin sänkas ned i vätska av något slag. Vätska får inte heller sugas genom systemet. n Ingen del av systemet får någonsin hetsteriliseras med vatten, ånga eller hetluft. Inte heller eter får användas. Om du väljer att använda Quickels till fler än en patient, rengör och desinficera med 70% sprit. Förebyggande underhåll För säker och störningsfri funktion hos Decapus II krävs förebyggande underhåll minst en gång per år enligt följande. n Inspektion av synliga skador. n Inspektion av stativarm. n Inspektion av kablar. n Kontroll av skyddsjord. n Kontroll av läckströmmar. n Kontroll av pumpmodulens vakuumfunktioner. n Kontroll av signalhusens ventil- och filterfunktioner. n Kontroll av batteri och batteriladdning. Åtgärda eventuell felaktighet. Om du är tveksam, rådfråga behörig servicepersonal. Ingrepp i Quickels Decapus II Ingrepp i Decapus II, utöver dem som är angivna under rubrikerna Montering sid 8, respektive Om Decapus II inte fungerar, sid 9, ska utföras av Quickels Systems AB eller av oss utsedda och auktoriserade agenter. Delar som byts ut ska ersättas av originaldelar. Utförda åtgärder ska vara dokumenterade genom skriftligt intyg, som anger vad som gjorts, när, var och av vem (företag och underskrift av person). Symbolförteckning Internationell symbol för växelström. Internationell symbol som visar att apparaten har skydd för defibrilleringsspänning. Internationell symbol för återvinning. Internationell symbol för uppmärksamhet. Batteriindikatorlampa som visar status på batteriet. Nätindikatorlampa som visar att apparaten är ansluten till nätström. Internationell symbol för potentialutjämningsanslutning. Ömtåligt, Hanteras varsamt Ej sterilt Serie nummer Katalog nummer Förvaras torrt Avfallshanteras som elektronikavfall Tillverkare Tillverkningsdatum

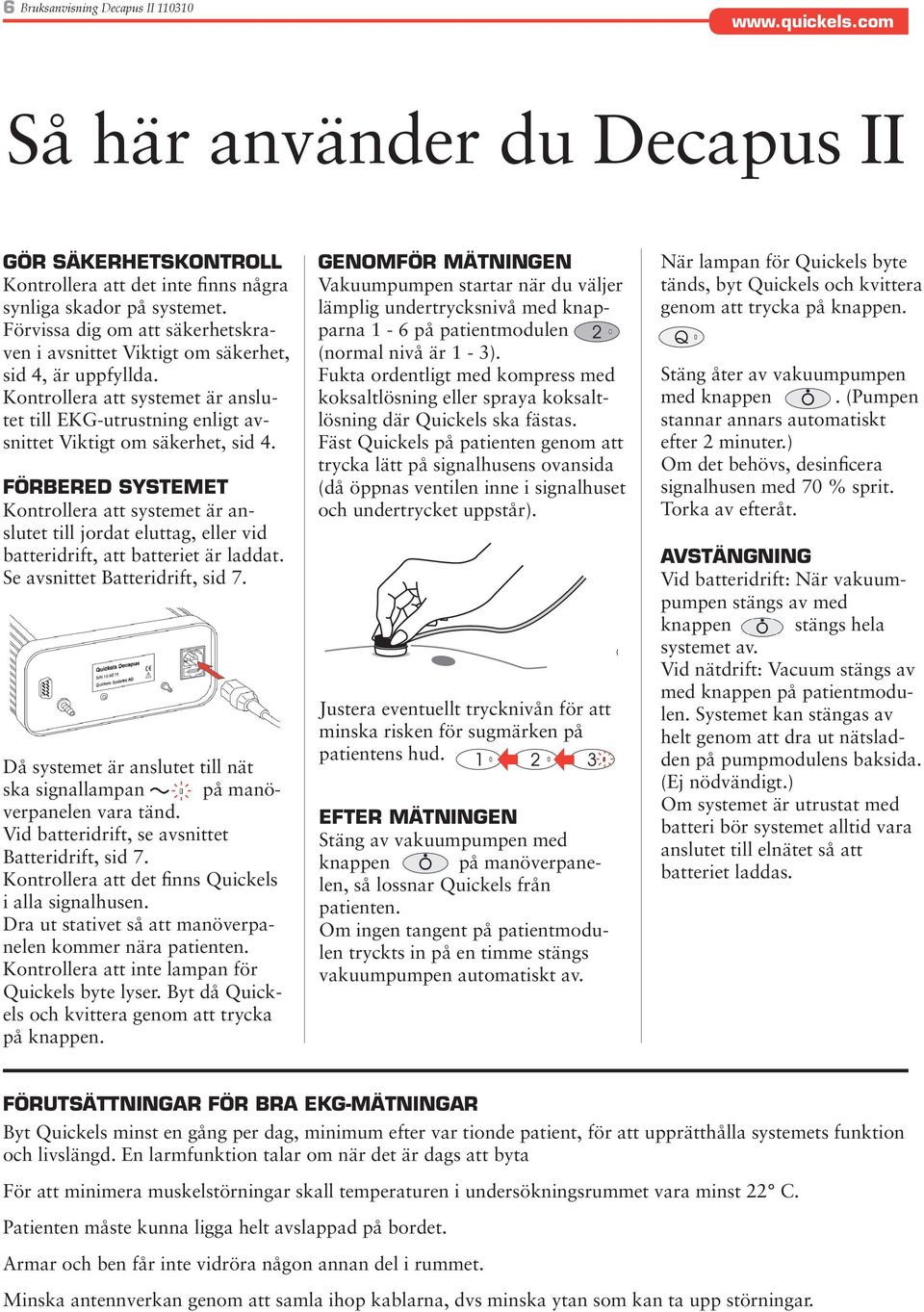

6 6 Så här använder du Decapus II Gör säkerhetskontroll Kontrollera att det inte finns några synliga skador på systemet. Förvissa dig om att säkerhetskraven i avsnittet Viktigt om säkerhet, sid 4, är uppfyllda. Kontrollera att systemet är anslutet till EKG-utrustning enligt avsnittet Viktigt om säkerhet, sid 4. Förbered systemet Kontrollera att systemet är anslutet till jordat eluttag, eller vid batteridrift, att batteriet är laddat. Se avsnittet Batteridrift, sid 7. Då systemet är anslutet till nät ska signallampan på manöverpanelen vara tänd. Vid batteridrift, se avsnittet Batteridrift, sid 7. Kontrollera att det finns Quickels i alla signalhusen. Dra ut stativet så att manöverpanelen kommer nära patienten. Kontrollera att inte lampan för Quickels byte lyser. Byt då Quickels och kvittera genom att trycka på knappen. Genomför mätningen Vakuumpumpen startar när du väljer lämplig undertrycksnivå med knapparna 1-6 på patientmodulen (normal nivå är 1-3). Fukta ordentligt med kompress med koksaltlösning eller spraya koksaltlösning där Quickels ska fästas. Fäst Quickels på patienten genom att trycka lätt på signalhusens ovansida (då öppnas ventilen inne i signalhuset och undertrycket uppstår). Justera eventuellt trycknivån för att minska risken för sugmärken på patientens hud. Efter mätningen Stäng av vakuumpumpen med knappen på manöverpanelen, så lossnar Quickels från patienten. Om ingen tangent på patientmodulen tryckts in på en timme stängs vakuumpumpen automatiskt av. När lampan för Quickels byte tänds, byt Quickels och kvittera genom att trycka på knappen. Stäng åter av vakuumpumpen med knappen. (Pumpen stannar annars automatiskt efter 2 minuter.) Om det behövs, desinficera signalhusen med 70 % sprit. Torka av efteråt. AVSTÄNGNING Vid batteridrift: När vakuumpumpen stängs av med knappen stängs hela systemet av. Vid nätdrift: Vacuum stängs av med knappen på patientmodulen. Systemet kan stängas av helt genom att dra ut nätsladden på pumpmodulens baksida. (Ej nödvändigt.) Om systemet är utrustat med batteri bör systemet alltid vara anslutet till elnätet så att batteriet laddas. Förutsättningar för bra EKG-mätningar Byt Quickels minst en gång per dag, minimum efter var tionde patient, för att upprätthålla systemets funktion och livslängd. En larmfunktion talar om när det är dags att byta För att minimera muskelstörningar skall temperaturen i undersökningsrummet vara minst 22 C. Patienten måste kunna ligga helt avslappad på bordet. Armar och ben får inte vidröra någon annan del i rummet. Minska antennverkan genom att samla ihop kablarna, dvs minska ytan som kan ta upp störningar.

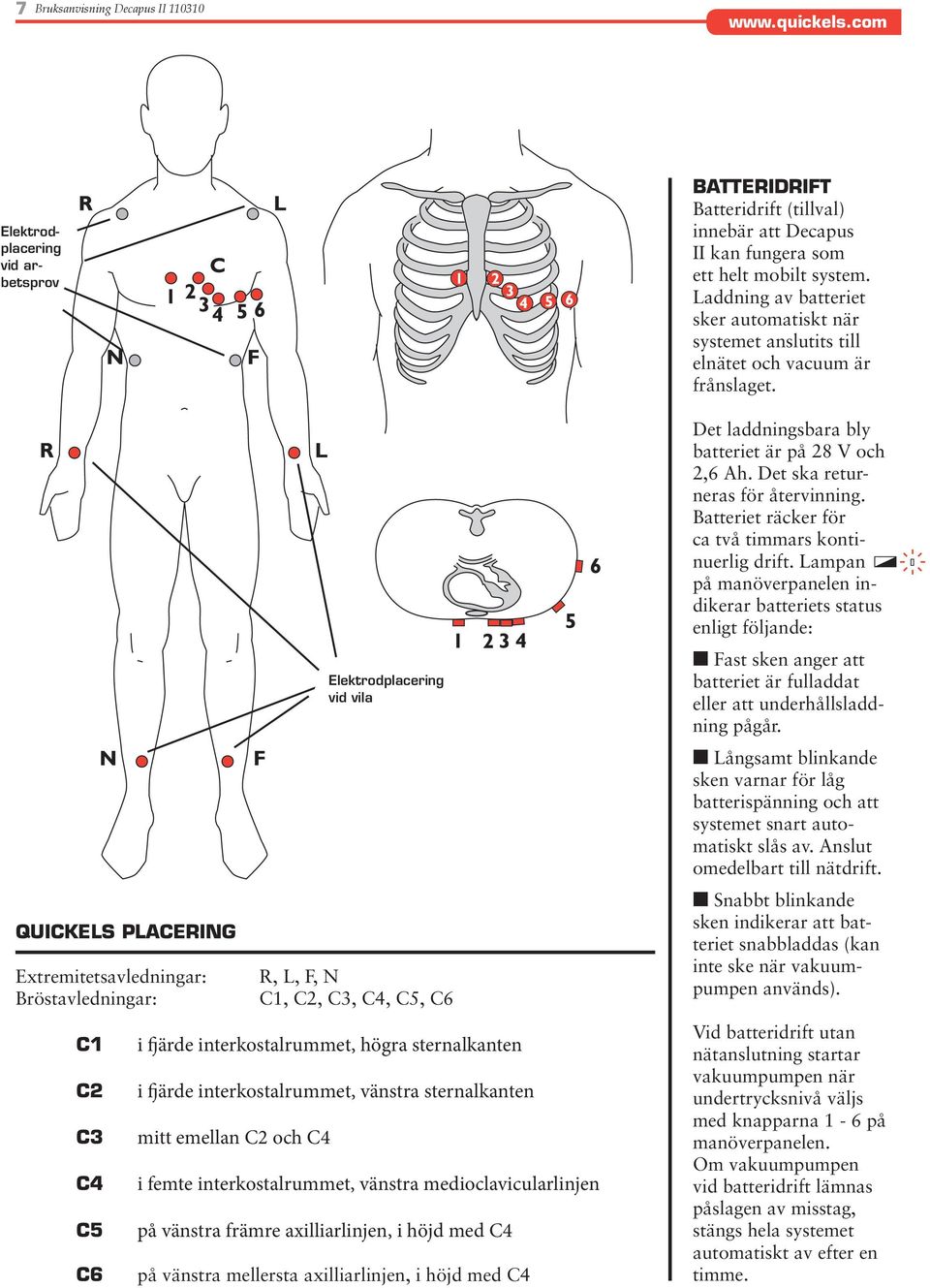

7 7 Elektrodplacering vid arbetsprov Quickels placering Extremitetsavledningar: Bröstavledningar: C1 C2 C3 C4 C5 C6 Elektrodplacering vid vila R, L, F, N C1, C2, C3, C4, C5, C6 i fjärde interkostalrummet, högra sternalkanten i fjärde interkostalrummet, vänstra sternalkanten mitt emellan C2 och C4 i femte interkostalrummet, vänstra medioclavicularlinjen på vänstra främre axilliarlinjen, i höjd med C4 på vänstra mellersta axilliarlinjen, i höjd med C4 Batteridrift Batteridrift (tillval) innebär att Decapus II kan fungera som ett helt mobilt system. Laddning av batteriet sker automatiskt när systemet anslutits till elnätet och vacuum är frånslaget. Det laddningsbara bly batteriet är på 28 V och 2,6 Ah. Det ska returneras för återvinning. Batteriet räcker för ca två timmars kontinuerlig drift. Lampan på manöverpanelen indikerar batteriets status enligt följande: n Fast sken anger att batteriet är fulladdat eller att underhållsladdning pågår. n Långsamt blinkande sken varnar för låg batterispänning och att systemet snart automatiskt slås av. Anslut omedelbart till nätdrift. n Snabbt blinkande sken indikerar att batteriet snabbladdas (kan inte ske när vakuumpumpen används). Vid batteridrift utan nätanslutning startar vakuumpumpen när undertrycksnivå väljs med knapparna 1-6 på manöverpanelen. Om vakuumpumpen vid batteridrift lämnas påslagen av misstag, stängs hela systemet automatiskt av efter en timme.

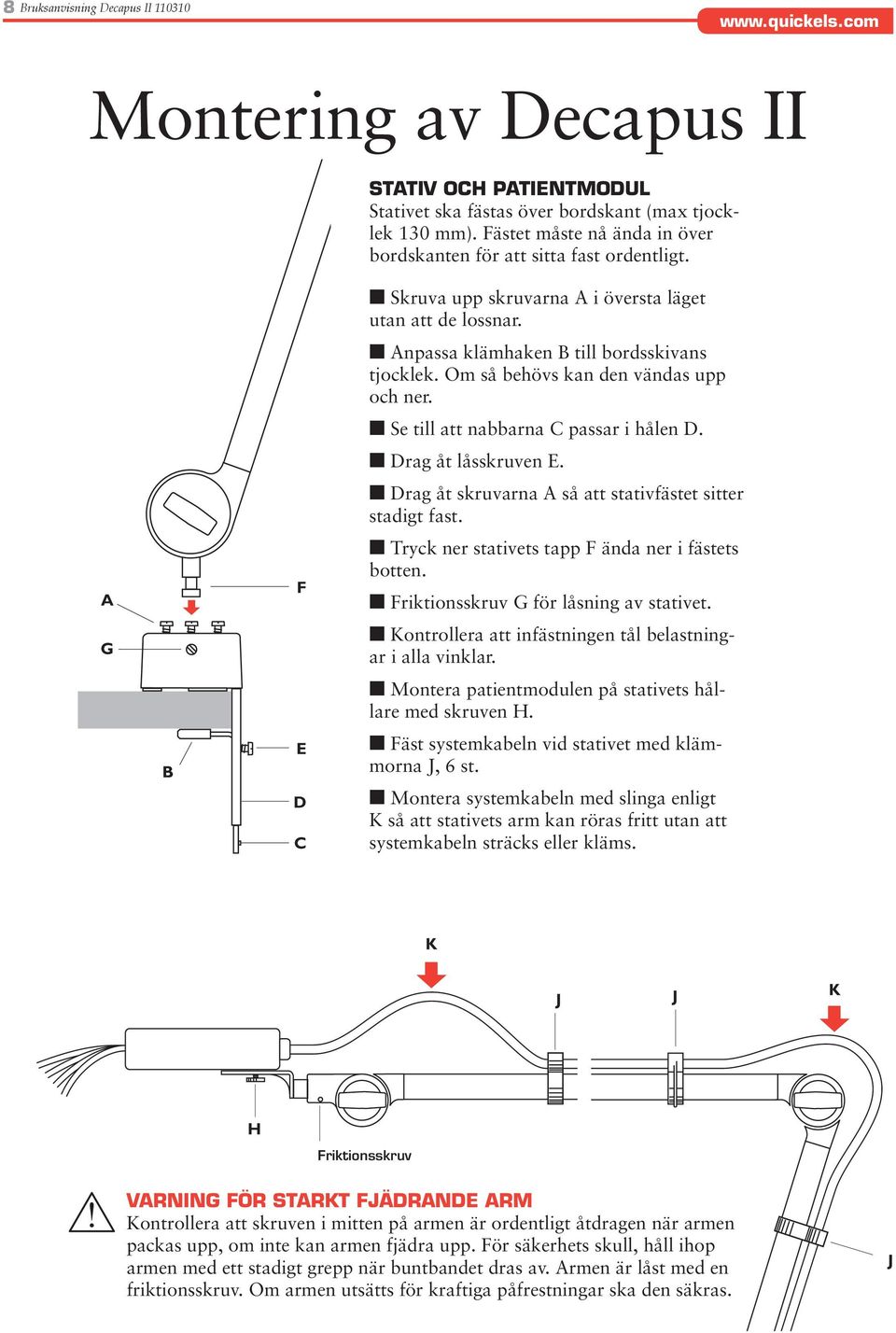

8 8 Montering av Decapus II Stativ och patientmodul Stativet ska fästas över bordskant (max tjocklek 130 mm). Fästet måste nå ända in över bordskanten för att sitta fast ordentligt. n Skruva upp skruvarna A i översta läget utan att de lossnar. n Anpassa klämhaken B till bordsskivans tjocklek. Om så behövs kan den vändas upp och ner. n Se till att nabbarna C passar i hålen D. n Drag åt låsskruven E. n Drag åt skruvarna A så att stativfästet sitter stadigt fast. n Tryck ner stativets tapp F ända ner i fästets botten. n Friktionsskruv G för låsning av stativet. n Kontrollera att infästningen tål belastningar i alla vinklar. n Montera patientmodulen på stativets hållare med skruven H. n Fäst systemkabeln vid stativet med klämmorna J, 6 st. n Montera systemkabeln med slinga enligt K så att stativets arm kan röras fritt utan att systemkabeln sträcks eller kläms. Friktionsskruv VARNING FÖR STARKT FJÄDRANDE ARM Kontrollera att skruven i mitten på armen är ordentligt åtdragen när armen packas upp, om inte kan armen fjädra upp. För säkerhets skull, håll ihop armen med ett stadigt grepp när buntbandet dras av. Armen är låst med en friktionsskruv. Om armen utsätts för kraftiga påfrestningar ska den säkras.

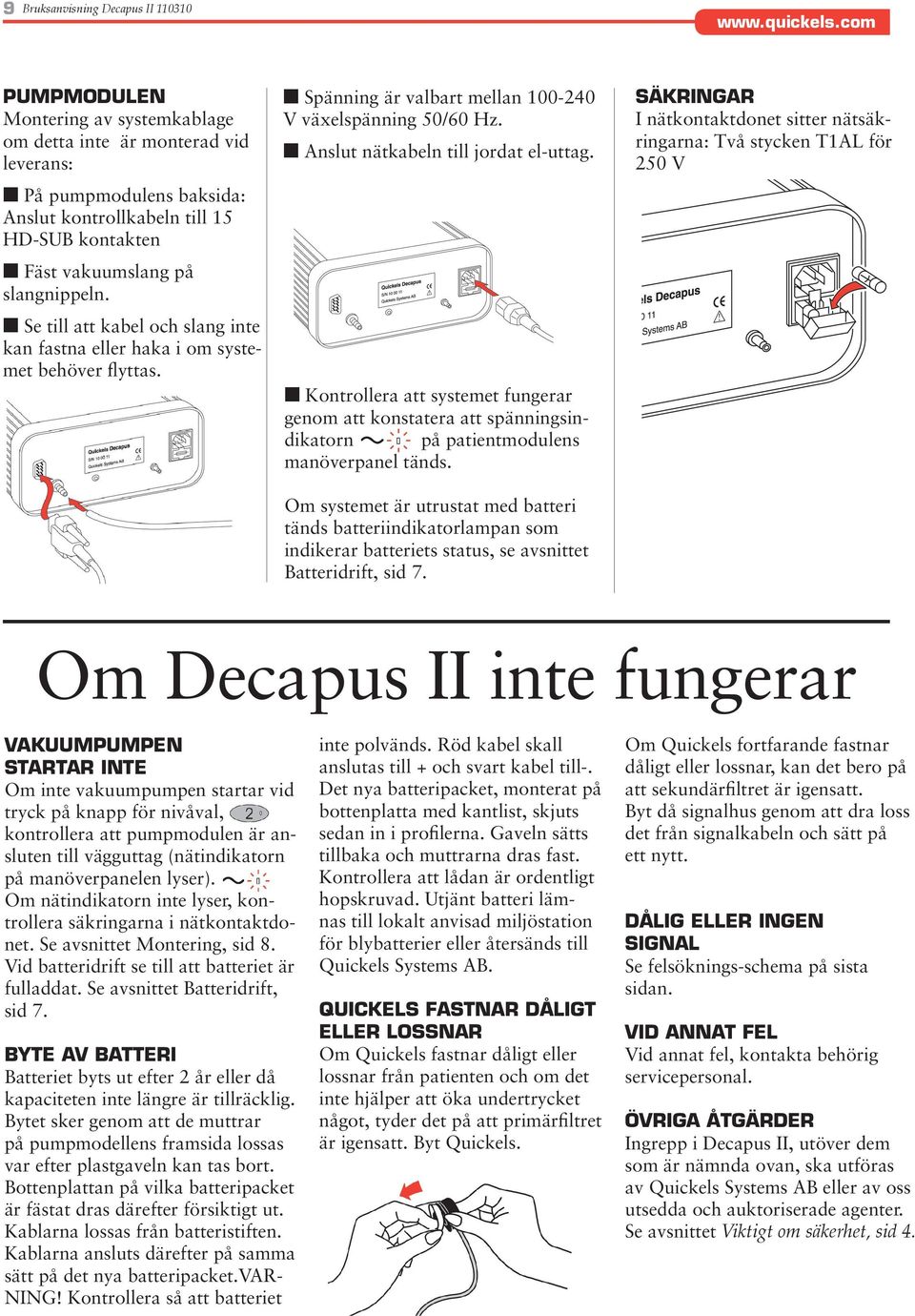

9 9 Pumpmodulen Montering av systemkablage om detta inte är monterad vid leverans: n På pumpmodulens baksida: Anslut kontrollkabeln till 15 HD-SUB kontakten n Fäst vakuumslang på slangnippeln. n Se till att kabel och slang inte kan fastna eller haka i om systemet behöver flyttas. n Spänning är valbart mellan V växelspänning 50/60 Hz. n Anslut nätkabeln till jordat el-uttag. n Kontrollera att systemet fungerar genom att konstatera att spänningsindikatorn på patientmodulens manöverpanel tänds. Om systemet är utrustat med batteri tänds batteriindikatorlampan som indikerar batteriets status, se avsnittet Batteridrift, sid 7. Säkringar I nätkontaktdonet sitter nätsäkringarna: Två stycken T1AL för 250 V Om Decapus II inte fungerar VAKUUMPUMPEN STARTAR INTE Om inte vakuumpumpen startar vid tryck på knapp för nivåval, kontrollera att pumpmodulen är ansluten till vägguttag (nätindikatorn på manöverpanelen lyser). Om nätindikatorn inte lyser, kontrollera säkringarna i nätkontaktdonet. Se avsnittet Montering, sid 8. Vid batteridrift se till att batteriet är fulladdat. Se avsnittet Batteridrift, sid 7. Byte av batteri Batteriet byts ut efter 2 år eller då kapaciteten inte längre är tillräcklig. Bytet sker genom att de muttrar på pumpmodellens framsida lossas var efter plastgaveln kan tas bort. Bottenplattan på vilka batteripacket är fästat dras därefter försiktigt ut. Kablarna lossas från batteristiften. Kablarna ansluts därefter på samma sätt på det nya batteripacket.var- NING! Kontrollera så att batteriet inte polvänds. Röd kabel skall anslutas till + och svart kabel till-. Det nya batteripacket, monterat på bottenplatta med kantlist, skjuts sedan in i profilerna. Gaveln sätts tillbaka och muttrarna dras fast. Kontrollera att lådan är ordentligt hopskruvad. Utjänt batteri lämnas till lokalt anvisad miljöstation för blybatterier eller återsänds till Quickels Systems AB. Quickels fastnar dåligt eller lossnar Om Quickels fastnar dåligt eller lossnar från patienten och om det inte hjälper att öka undertrycket något, tyder det på att primärfiltret är igensatt. Byt Quickels. Om Quickels fortfarande fastnar dåligt eller lossnar, kan det bero på att sekundärfiltret är igensatt. Byt då signalhus genom att dra loss det från signalkabeln och sätt på ett nytt. Dålig eller ingen signal Se felsöknings-schema på sista sidan. Vid annat fel Vid annat fel, kontakta behörig servicepersonal. Övriga åtgärder Ingrepp i Decapus II, utöver dem som är nämnda ovan, ska utföras av Quickels Systems AB eller av oss utsedda och auktoriserade agenter. Se avsnittet Viktigt om säkerhet, sid 4.

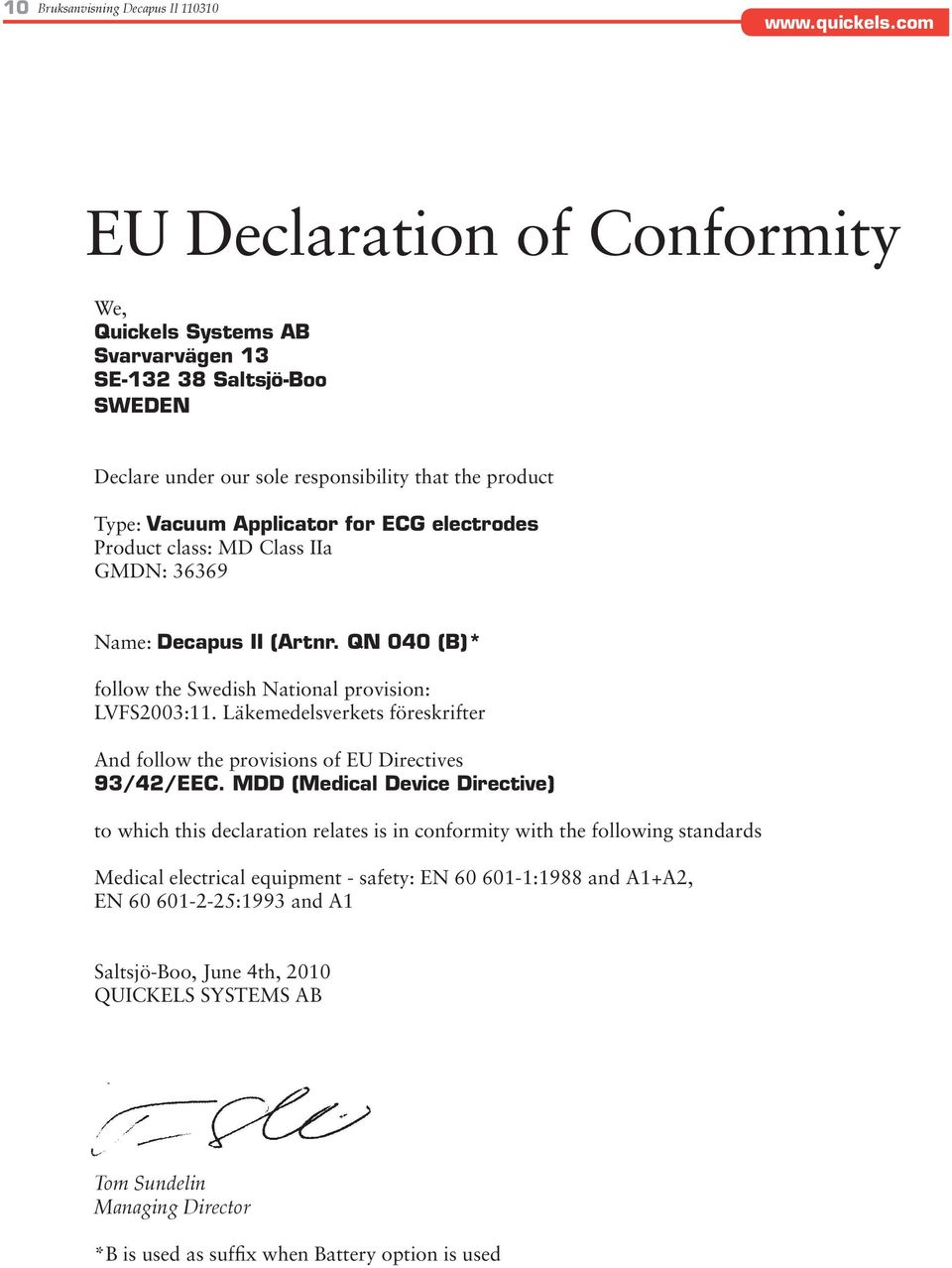

10 10 EU Declaration of Conformity We, Quickels Systems AB Svarvarvägen 13 SE Saltsjö-Boo SWEDEN Declare under our sole responsibility that the product Type: Vacuum Applicator for ECG electrodes Product class: MD Class IIa GMDN: Name: Decapus II (Artnr. QN 040 (B)* follow the Swedish National provision: LVFS2003:11. Läkemedelsverkets föreskrifter And follow the provisions of EU Directives 93/42/EEC. MDD (Medical Device Directive) to which this declaration relates is in conformity with the following standards Medical electrical equipment - safety: EN :1988 and A1+A2, EN :1993 and A1 Saltsjö-Boo, June 4th, 2010 QUICKELS SYSTEMS AB Tom Sundelin Managing Director *B is used as suffix when Battery option is used

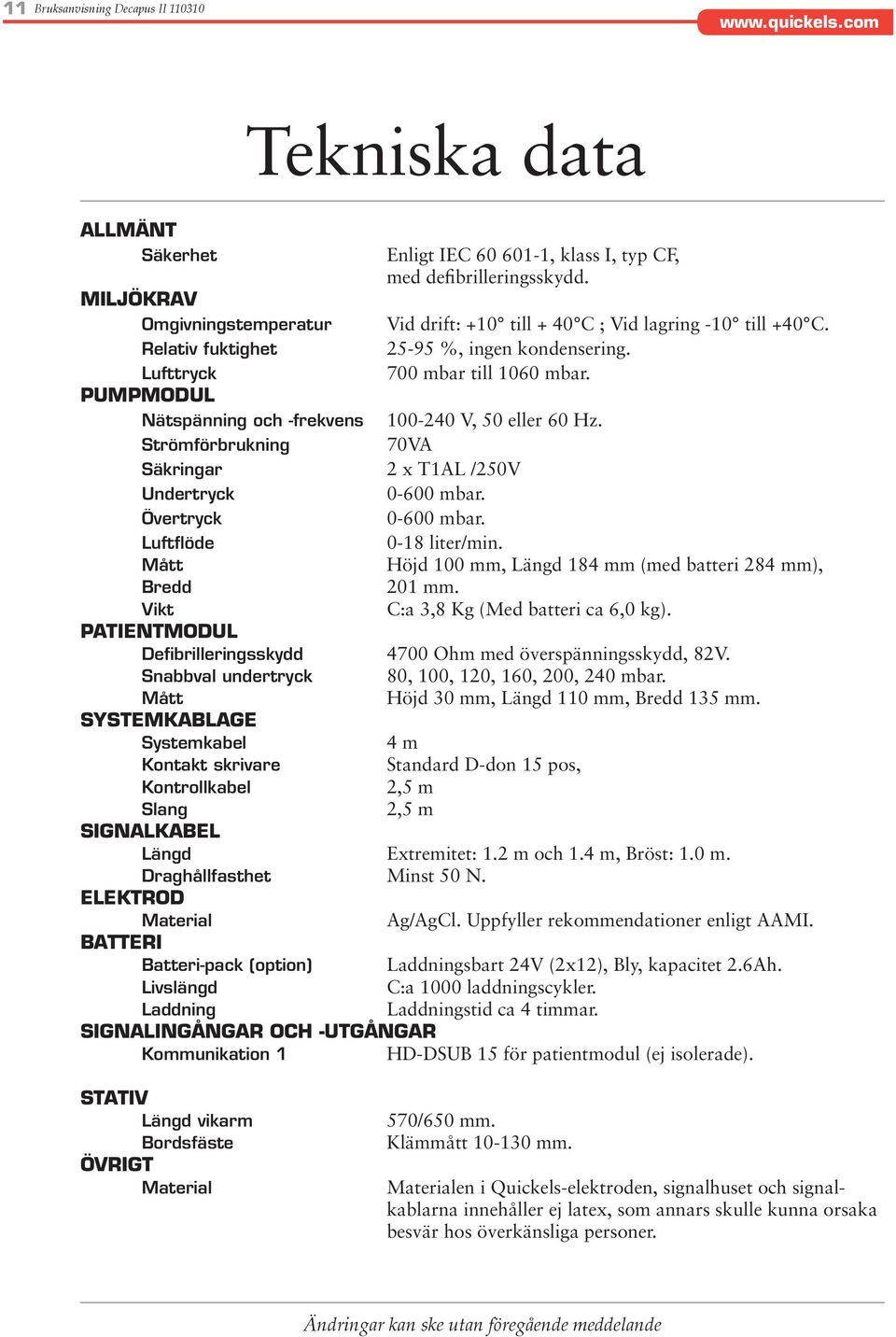

11 11 Tekniska data Allmänt Säkerhet Enligt IEC , klass I, typ CF, med defibrilleringsskydd. Miljökrav Omgivningstemperatur Vid drift: +10 till + 40 C ; Vid lagring -10 till +40 C. Relativ fuktighet %, ingen kondensering. Lufttryck 700 mbar till 1060 mbar. Pumpmodul Nätspänning och -frekvens V, 50 eller 60 Hz. Strömförbrukning 70VA Säkringar 2 x T1AL /250V Undertryck mbar. Övertryck mbar. Luftflöde 0-18 liter/min. Mått Höjd 100 mm, Längd 184 mm (med batteri 284 mm), Bredd 201 mm. Vikt C:a 3,8 Kg (Med batteri ca 6,0 kg). Patientmodul Defibrilleringsskydd 4700 Ohm med överspänningsskydd, 82V. Snabbval undertryck 80, 100, 120, 160, 200, 240 mbar. Mått Höjd 30 mm, Längd 110 mm, Bredd 135 mm. SYSTEMKABLAGE Systemkabel 4 m Kontakt skrivare Standard D-don 15 pos, Kontrollkabel 2,5 m Slang 2,5 m SIGNALKABEL Längd Extremitet: 1.2 m och 1.4 m, Bröst: 1.0 m. Draghållfasthet Minst 50 N. ELEKTROD Material Ag/AgCl. Uppfyller rekommendationer enligt AAMI. Batteri Batteri-pack (option) Laddningsbart 24V (2x12), Bly, kapacitet 2.6Ah. Livslängd C:a 1000 laddningscykler. Laddning Laddningstid ca 4 timmar. Signalingångar och -utgångar Kommunikation 1 HD-DSUB 15 för patientmodul (ej isolerade). STATIV Längd vikarm Bordsfäste Övrigt Material 570/650 mm. Klämmått mm. Materialen i Quickels-elektroden, signalhuset och signalkablarna innehåller ej latex, som annars skulle kunna orsaka besvär hos överkänsliga personer. Ändringar kan ske utan föregående meddelande

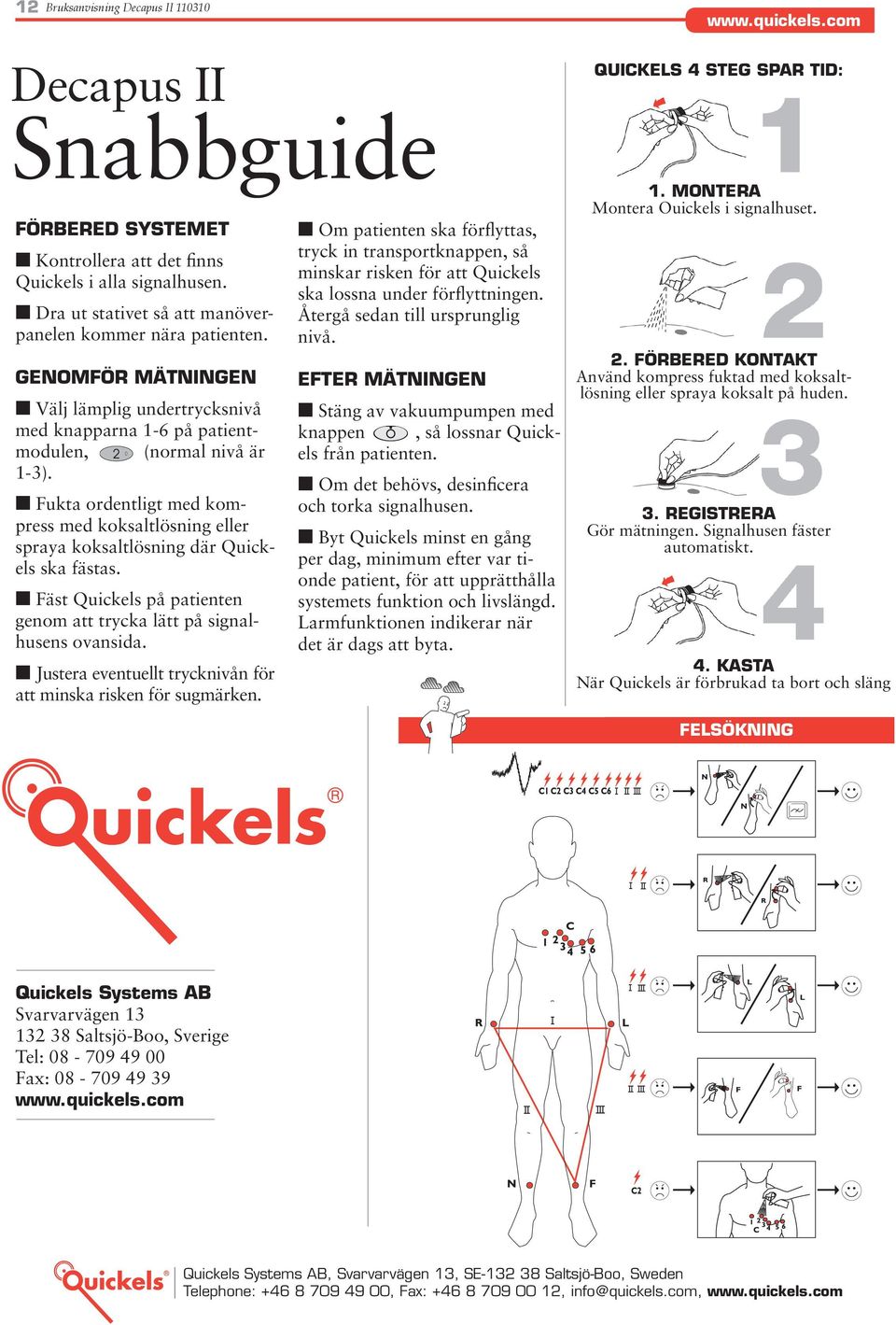

12 12 Decapus II Snabbguide Förbered systemet n Kontrollera att det finns Quickels i alla signalhusen. n Dra ut stativet så att manöverpanelen kommer nära patienten. Genomför mätningen n Välj lämplig undertrycksnivå med knapparna 1-6 på patientmodulen, (normal nivå är 1-3). n Fukta ordentligt med kompress med koksaltlösning eller spraya koksaltlösning där Quickels ska fästas. n Fäst Quickels på patienten genom att trycka lätt på signalhusens ovansida. n Justera eventuellt trycknivån för att minska risken för sugmärken. n Om patienten ska förflyttas, tryck in transportknappen, så minskar risken för att Quickels ska lossna under förflyttningen. Återgå sedan till ursprunglig nivå. EFTER mätningen n Stäng av vakuumpumpen med knappen, så lossnar Quickels från patienten. n Om det behövs, desinficera och torka signalhusen. n Byt Quickels minst en gång per dag, minimum efter var tionde patient, för att upprätthålla systemets funktion och livslängd. Larmfunktionen indikerar när det är dags att byta. QUICKELS 4 STEG SPAR TID: 1. MONTERA Montera Ouickels i signalhuset. 2. FÖRBERED KONTAKT Använd kompress fuktad med koksaltlösning eller spraya koksalt på huden. 3. REGISTRERA Gör mätningen. Signalhusen fäster automatiskt. 4. KASTA När Quickels är förbrukad ta bort och släng FELSÖKNING Quickels Systems AB Svarvarvägen Saltsjö-Boo, Sverige Tel: Fax: Quickels Systems AB, Svarvarvägen 13, SE Saltsjö-Boo, Sweden Telephone: , Fax: , info@quickels.com,
