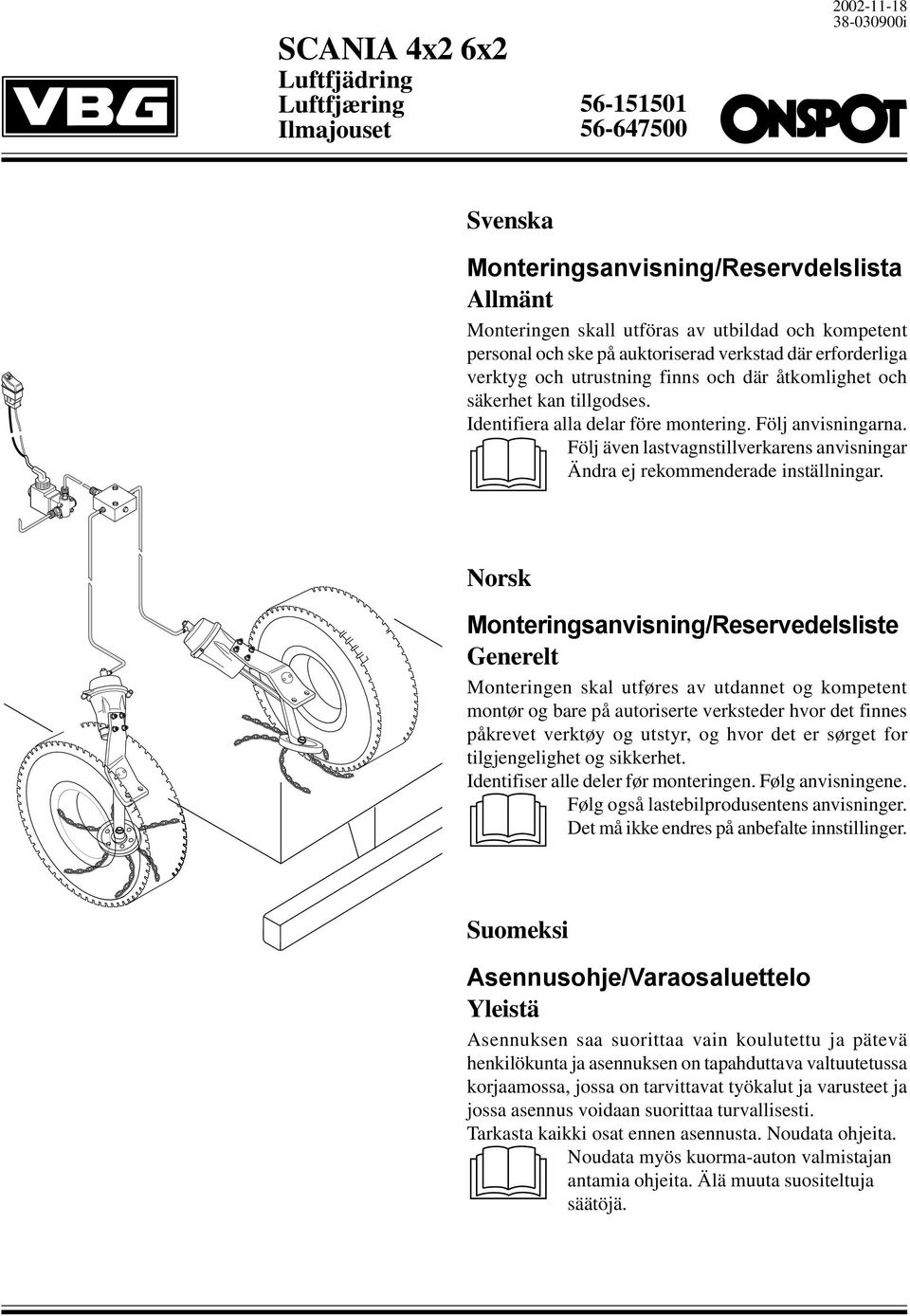

1 SCANIA 4x2 6x2 Luftfjädring Luftfjæring Ilmajouset i Svenska Monteringsanvisning/Reservdelslista Allmänt Monteringen skall utföras av utbildad och kompetent personal och ske på auktoriserad verkstad där erforderliga verktyg och utrustning finns och där åtkomlighet och säkerhet kan tillgodses. Identifiera alla delar före montering. Följ anvisningarna. Följ även lastvagnstillverkarens anvisningar Ändra ej rekommenderade inställningar. Norsk Monteringsanvisning/Reservedelsliste Generelt Monteringen skal utføres av utdannet og kompetent montør og bare på autoriserte verksteder hvor det finnes påkrevet verktøy og utstyr, og hvor det er sørget for tilgjengelighet og sikkerhet. Identifiser alle deler før monteringen. Følg anvisningene. Følg også lastebilprodusentens anvisninger. Det må ikke endres på anbefalte innstillinger. Suomeksi Asennusohje/Varaosaluettelo Yleistä Asennuksen saa suorittaa vain koulutettu ja pätevä henkilökunta ja asennuksen on tapahduttava valtuutetussa korjaamossa, jossa on tarvittavat työkalut ja varusteet ja jossa asennus voidaan suorittaa turvallisesti. Tarkasta kaikki osat ennen asennusta. Noudata ohjeita. Noudata myös kuorma-auton valmistajan antamia ohjeita. Älä muuta suositeltuja säätöjä.

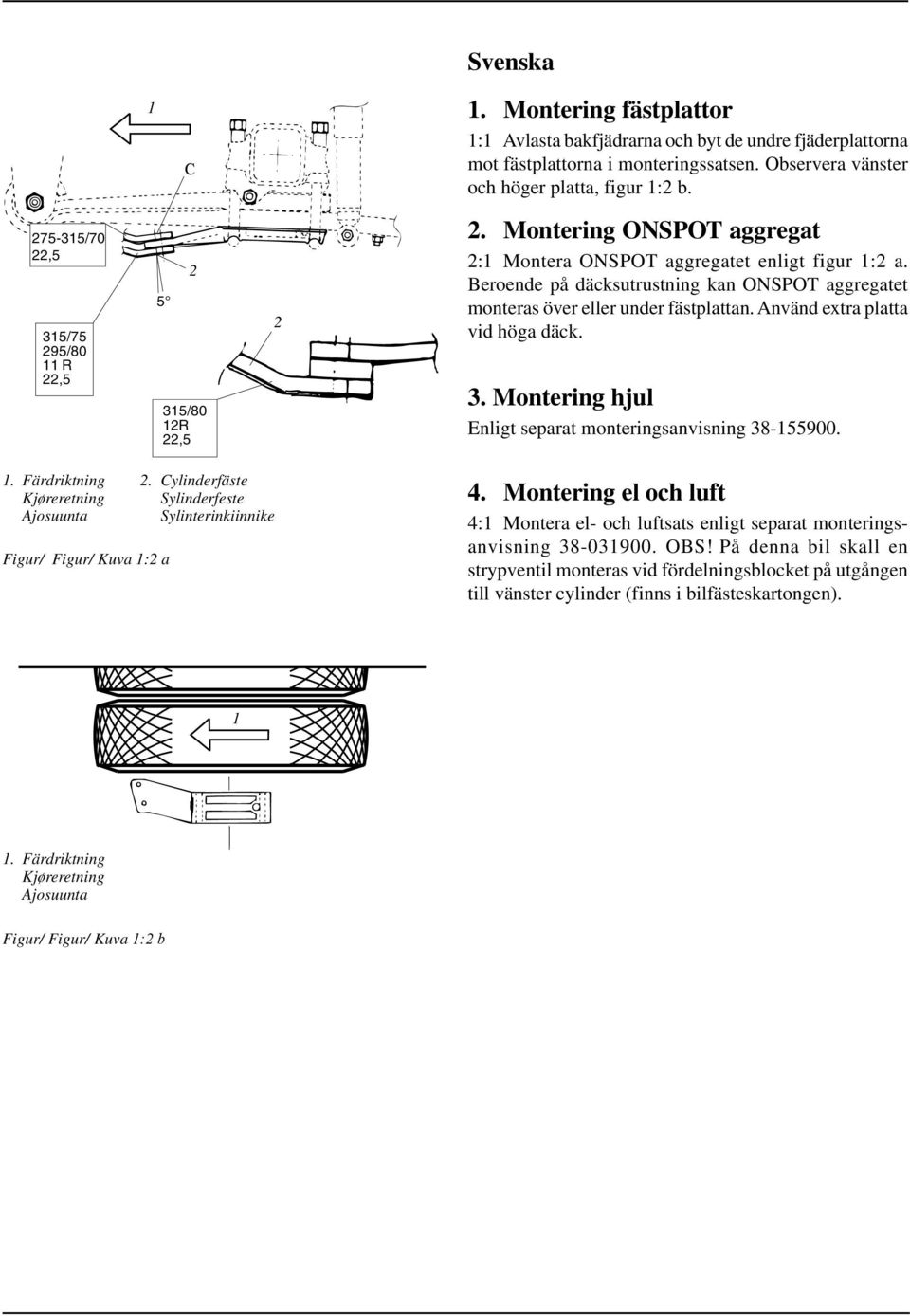

2 Svenska 1 C 1. Montering fästplattor 1:1 Avlasta bakfjädrarna och byt de undre fjäderplattorna mot fästplattorna i monteringssatsen. Observera vänster och höger platta, figur 1:2 b /70 22,5 315/75 295/80 11 R 22, /80 12R 22, Montering ONSPOT aggregat 2:1 Montera ONSPOT aggregatet enligt figur 1:2 a. Beroende på däcksutrustning kan ONSPOT aggregatet monteras över eller under fästplattan. Använd extra platta vid höga däck. 3. Montering hjul Enligt separat monteringsanvisning Färdriktning Kjøreretning Ajosuunta Figur/ Figur/ Kuva 1:2 a 2. Cylinderfäste Sylinderfeste Sylinterinkiinnike 4. Montering el och luft 4:1 Montera el- och luftsats enligt separat monteringsanvisning OBS! På denna bil skall en strypventil monteras vid fördelningsblocket på utgången till vänster cylinder (finns i bilfästeskartongen) Färdriktning Kjøreretning Ajosuunta Figur/ Figur/ Kuva 1:2 b

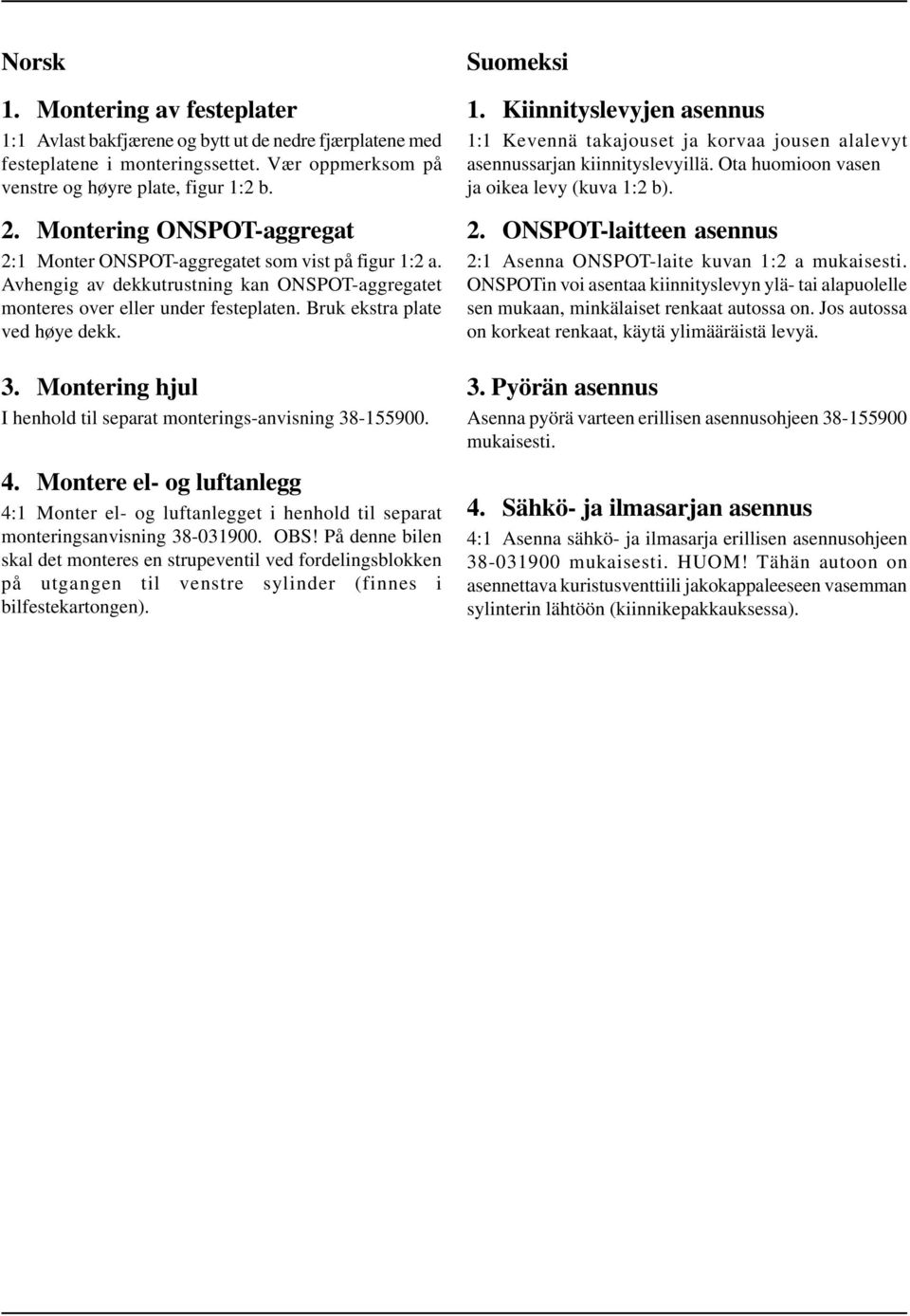

3 Norsk 1. Montering av festeplater 1:1 Avlast bakfjærene og bytt ut de nedre fjærplatene med festeplatene i monteringssettet. Vær oppmerksom på venstre og høyre plate, figur 1:2 b. 2. Montering ONSPOT-aggregat 2:1 Monter ONSPOT-aggregatet som vist på figur 1:2 a. Avhengig av dekkutrustning kan ONSPOT-aggregatet monteres over eller under festeplaten. Bruk ekstra plate ved høye dekk. 3. Montering hjul I henhold til separat monterings-anvisning Montere el- og luftanlegg 4:1 Monter el- og luftanlegget i henhold til separat monteringsanvisning OBS! På denne bilen skal det monteres en strupeventil ved fordelingsblokken på utgangen til venstre sylinder (finnes i bilfestekartongen). Suomeksi 1. Kiinnityslevyjen asennus 1:1 Kevennä takajouset ja korvaa jousen alalevyt asennussarjan kiinnityslevyillä. Ota huomioon vasen ja oikea levy (kuva 1:2 b). 2. ONSPOT-laitteen asennus 2:1 Asenna ONSPOT-laite kuvan 1:2 a mukaisesti. ONSPOTin voi asentaa kiinnityslevyn ylä- tai alapuolelle sen mukaan, minkälaiset renkaat autossa on. Jos autossa on korkeat renkaat, käytä ylimääräistä levyä. 3. Pyörän asennus Asenna pyörä varteen erillisen asennusohjeen mukaisesti. 4. Sähkö- ja ilmasarjan asennus 4:1 Asenna sähkö- ja ilmasarja erillisen asennusohjeen mukaisesti. HUOM! Tähän autoon on asennettava kuristusventtiili jakokappaleeseen vasemman sylinterin lähtöön (kiinnikepakkauksessa).

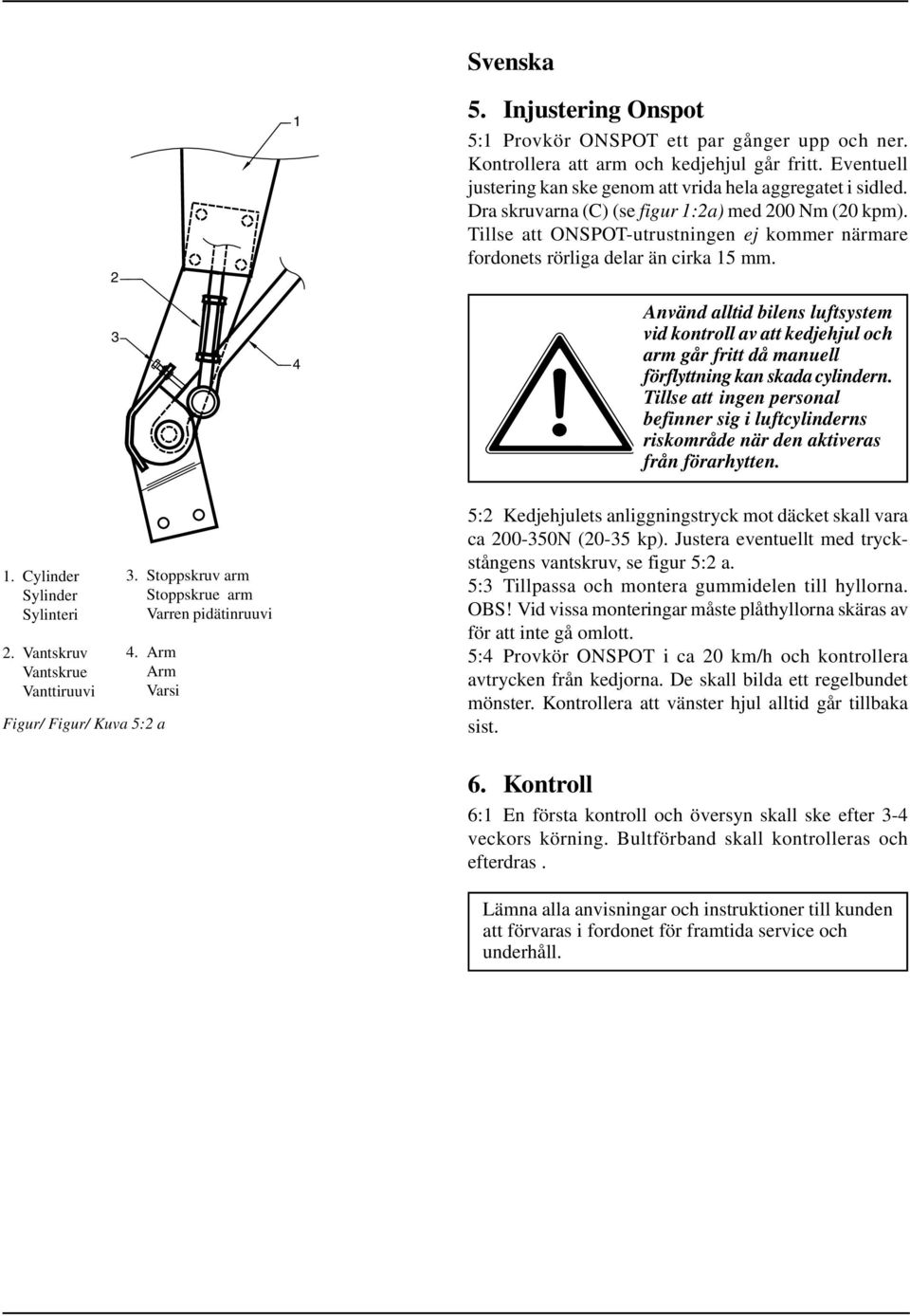

4 Svenska 5. Injustering Onspot 5:1 Provkör ONSPOT ett par gånger upp och ner. Kontrollera att arm och kedjehjul går fritt. Eventuell justering kan ske genom att vrida hela aggregatet i sidled. Dra skruvarna (C) (se figur 1:2a) med 200 Nm (20 kpm). Tillse att ONSPOT-utrustningen ej kommer närmare fordonets rörliga delar än cirka 15 mm. Använd alltid bilens luftsystem vid kontroll av att kedjehjul och arm går fritt då manuell förflyttning kan skada cylindern. Tillse att ingen personal befinner sig i luftcylinderns riskområde när den aktiveras från förarhytten. 1. Cylinder Sylinder Sylinteri 2. Vantskruv Vantskrue Vanttiruuvi Figur/ Figur/ Kuva 5:2 a 3. Stoppskruv arm Stoppskrue arm Varren pidätinruuvi 4. Arm Arm Varsi 5:2 Kedjehjulets anliggningstryck mot däcket skall vara ca N (20-35 kp). Justera eventuellt med tryckstångens vantskruv, se figur 5:2 a. 5:3 Tillpassa och montera gummidelen till hyllorna. OBS! Vid vissa monteringar måste plåthyllorna skäras av för att inte gå omlott. 5:4 Provkör ONSPOT i ca 20 km/h och kontrollera avtrycken från kedjorna. De skall bilda ett regelbundet mönster. Kontrollera att vänster hjul alltid går tillbaka sist. 6. Kontroll 6:1 En första kontroll och översyn skall ske efter 3-4 veckors körning. Bultförband skall kontrolleras och efterdras. Lämna alla anvisningar och instruktioner till kunden att förvaras i fordonet för framtida service och underhåll.

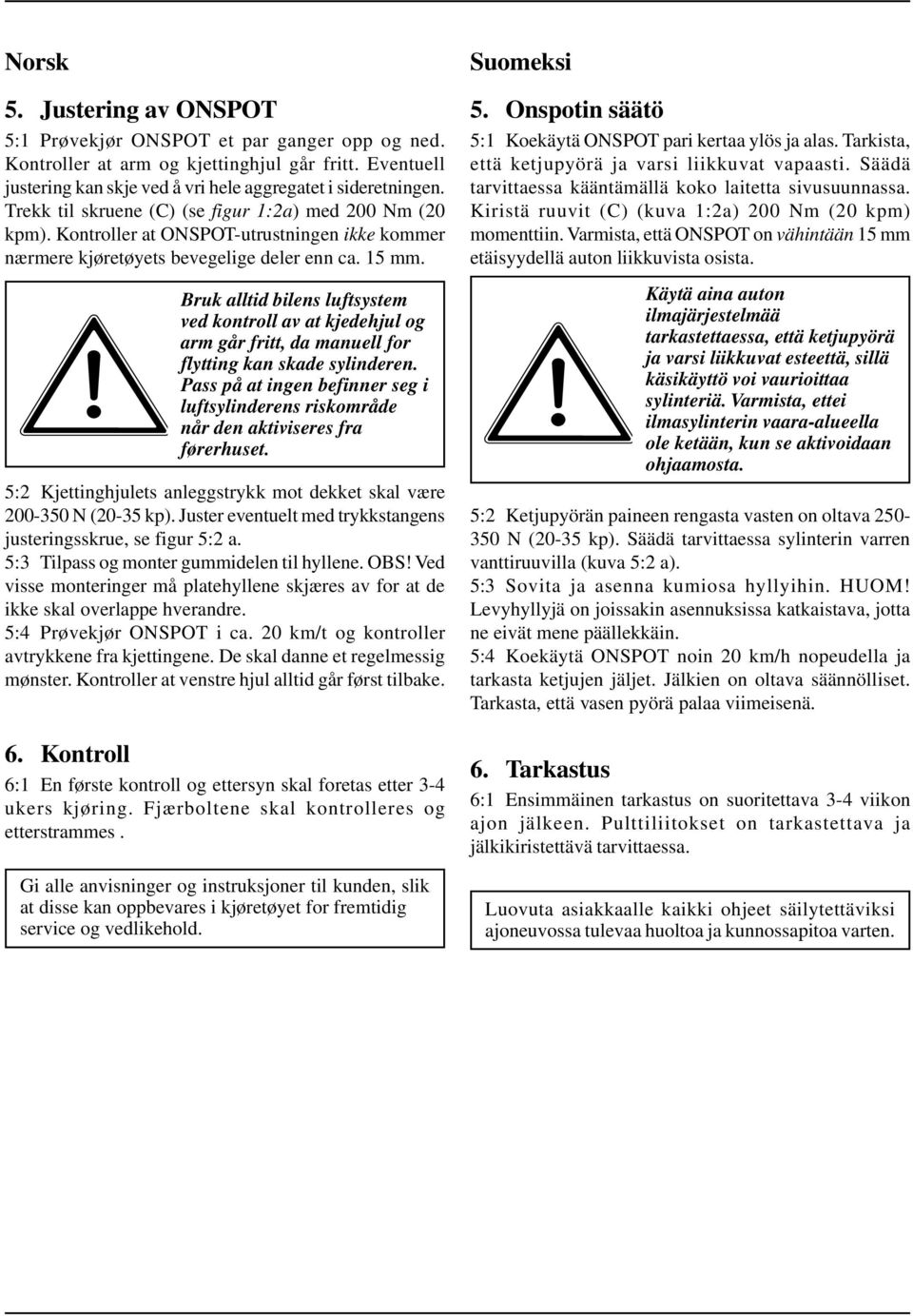

5 Norsk 5. Justering av ONSPOT 5:1 Prøvekjør ONSPOT et par ganger opp og ned. Kontroller at arm og kjettinghjul går fritt. Eventuell justering kan skje ved å vri hele aggregatet i sideretningen. Trekk til skruene (C) (se figur 1:2a) med 200 Nm (20 kpm). Kontroller at ONSPOT-utrustningen ikke kommer nærmere kjøretøyets bevegelige deler enn ca. 15 mm. Bruk alltid bilens luftsystem ved kontroll av at kjedehjul og arm går fritt, da manuell for flytting kan skade sylinderen. Pass på at ingen befinner seg i luftsylinderens riskområde når den aktiviseres fra førerhuset. 5:2 Kjettinghjulets anleggstrykk mot dekket skal være N (20-35 kp). Juster eventuelt med trykkstangens justeringsskrue, se figur 5:2 a. 5:3 Tilpass og monter gummidelen til hyllene. OBS! Ved visse monteringer må platehyllene skjæres av for at de ikke skal overlappe hverandre. 5:4 Prøvekjør ONSPOT i ca. 20 km/t og kontroller avtrykkene fra kjettingene. De skal danne et regelmessig mønster. Kontroller at venstre hjul alltid går først tilbake. 6. Kontroll 6:1 En første kontroll og ettersyn skal foretas etter 3-4 ukers kjøring. Fjærboltene skal kontrolleres og etterstrammes. Gi alle anvisninger og instruksjoner til kunden, slik at disse kan oppbevares i kjøretøyet for fremtidig service og vedlikehold. Suomeksi 5. Onspotin säätö 5:1 Koekäytä ONSPOT pari kertaa ylös ja alas. Tarkista, että ketjupyörä ja varsi liikkuvat vapaasti. Säädä tarvittaessa kääntämällä koko laitetta sivusuunnassa. Kiristä ruuvit (C) (kuva 1:2a) 200 Nm (20 kpm) momenttiin. Varmista, että ONSPOT on vähintään 15 mm etäisyydellä auton liikkuvista osista. Käytä aina auton ilmajärjestelmää tarkastettaessa, että ketjupyörä ja varsi liikkuvat esteettä, sillä käsikäyttö voi vaurioittaa sylinteriä. Varmista, ettei ilmasylinterin vaara-alueella ole ketään, kun se aktivoidaan ohjaamosta. 5:2 Ketjupyörän paineen rengasta vasten on oltava N (20-35 kp). Säädä tarvittaessa sylinterin varren vanttiruuvilla (kuva 5:2 a). 5:3 Sovita ja asenna kumiosa hyllyihin. HUOM! Levyhyllyjä on joissakin asennuksissa katkaistava, jotta ne eivät mene päällekkäin. 5:4 Koekäytä ONSPOT noin 20 km/h nopeudella ja tarkasta ketjujen jäljet. Jälkien on oltava säännölliset. Tarkasta, että vasen pyörä palaa viimeisenä. 6. Tarkastus 6:1 Ensimmäinen tarkastus on suoritettava 3-4 viikon ajon jälkeen. Pulttiliitokset on tarkastettava ja jälkikiristettävä tarvittaessa. Luovuta asiakkaalle kaikki ohjeet säilytettäviksi ajoneuvossa tulevaa huoltoa ja kunnossapitoa varten.

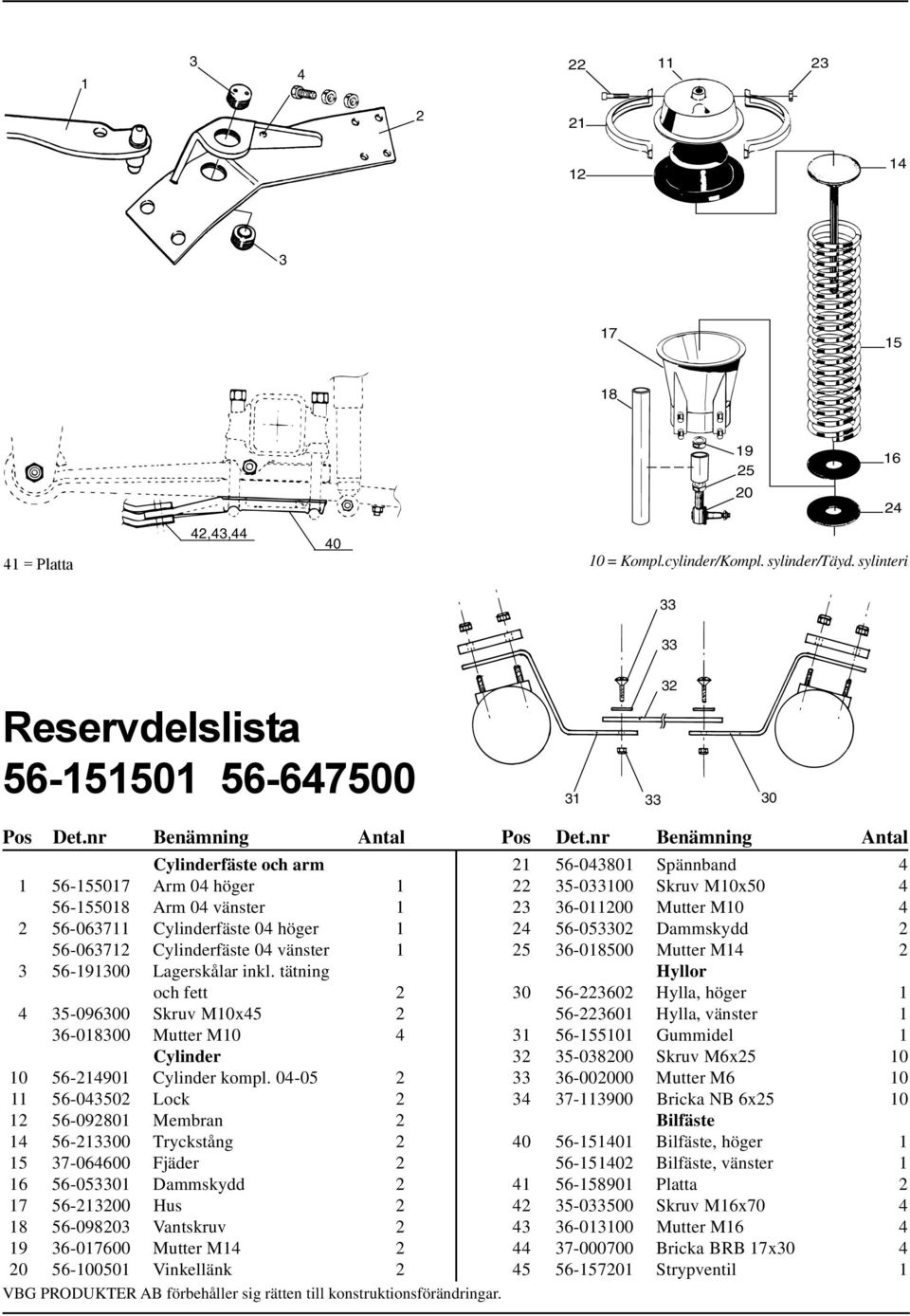

6 = Platta 42,43, = Kompl.cylinder/Kompl. sylinder/täyd. sylinteri Reservdelslista Pos Det.nr Benämning Antal Pos Det.nr Benämning Antal Cylinderfäste och arm Arm 04 höger Arm 04 vänster Cylinderfäste 04 höger Cylinderfäste 04 vänster Lagerskålar inkl. tätning och fett Skruv M10x Mutter M10 4 Cylinder Cylinder kompl Lock Membran Tryckstång Fjäder Dammskydd Hus Vantskruv Mutter M Vinkellänk 2 VBG PRODUKTER AB förbehåller sig rätten till konstruktionsförändringar Spännband Skruv M10x Mutter M Dammskydd Mutter M14 2 Hyllor Hylla, höger Hylla, vänster Gummidel Skruv M6x Mutter M Bricka NB 6x25 10 Bilfäste Bilfäste, höger Bilfäste, vänster Platta Skruv M16x Mutter M Bricka BRB 17x Strypventil 1

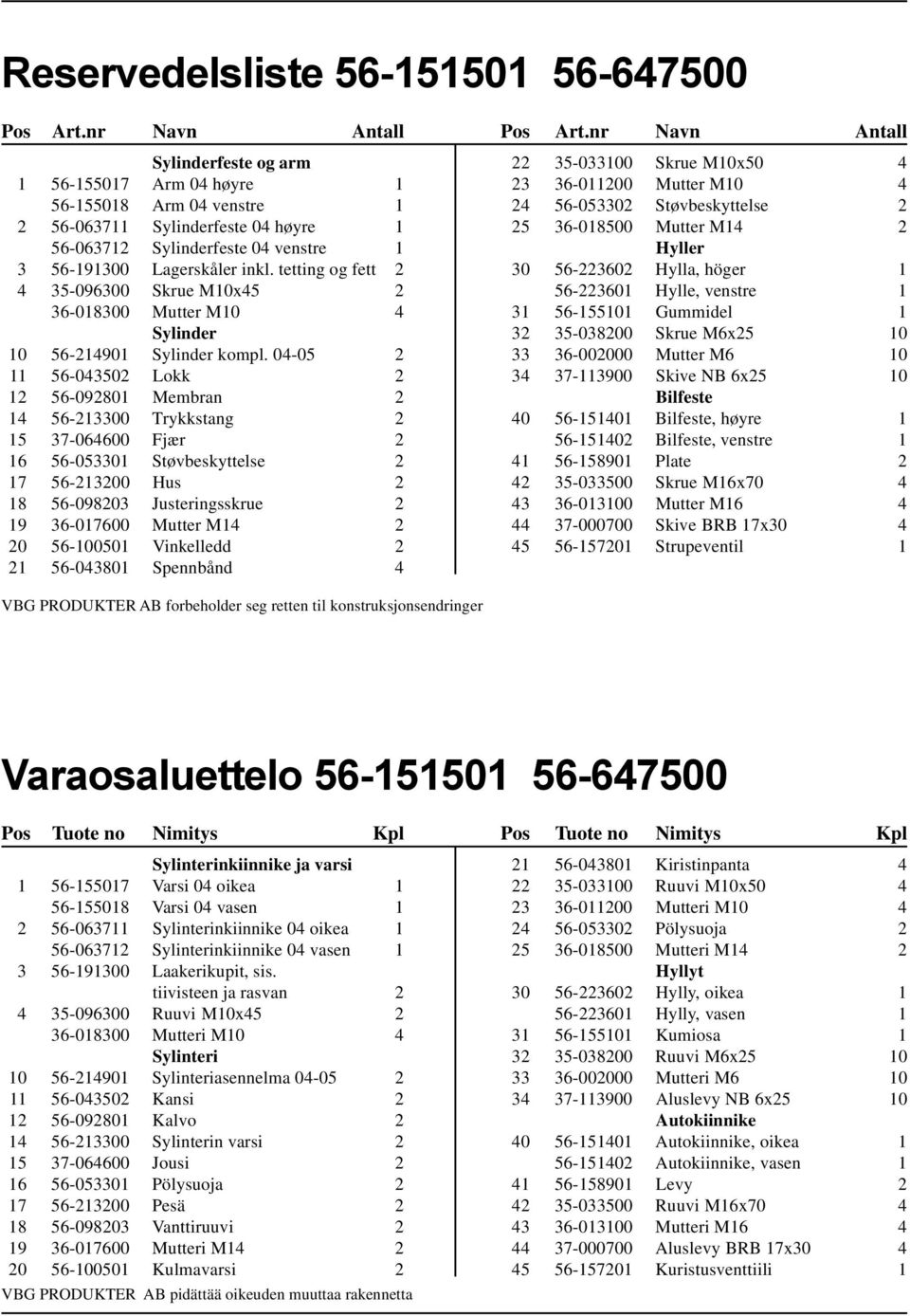

7 Reservedelsliste Pos Art.nr Navn Antall Pos Art.nr Navn Antall Sylinderfeste og arm Arm 04 høyre Arm 04 venstre Sylinderfeste 04 høyre Sylinderfeste 04 venstre Lagerskåler inkl. tetting og fett Skrue M10x Mutter M10 4 Sylinder Sylinder kompl Lokk Membran Trykkstang Fjær Støvbeskyttelse Hus Justeringsskrue Mutter M Vinkelledd Spennbånd Skrue M10x Mutter M Støvbeskyttelse Mutter M14 2 Hyller Hylla, höger Hylle, venstre Gummidel Skrue M6x Mutter M Skive NB 6x25 10 Bilfeste Bilfeste, høyre Bilfeste, venstre Plate Skrue M16x Mutter M Skive BRB 17x Strupeventil 1 VBG PRODUKTER AB forbeholder seg retten til konstruksjonsendringer Varaosaluettelo Pos Tuote no Nimitys Kpl Pos Tuote no Nimitys Kpl Sylinterinkiinnike ja varsi Varsi 04 oikea Varsi 04 vasen Sylinterinkiinnike 04 oikea Sylinterinkiinnike 04 vasen Laakerikupit, sis. tiivisteen ja rasvan Ruuvi M10x Mutteri M10 4 Sylinteri Sylinteriasennelma Kansi Kalvo Sylinterin varsi Jousi Pölysuoja Pesä Vanttiruuvi Mutteri M Kulmavarsi 2 VBG PRODUKTER AB pidättää oikeuden muuttaa rakennetta Kiristinpanta Ruuvi M10x Mutteri M Pölysuoja Mutteri M14 2 Hyllyt Hylly, oikea Hylly, vasen Kumiosa Ruuvi M6x Mutteri M Aluslevy NB 6x25 10 Autokiinnike Autokiinnike, oikea Autokiinnike, vasen Levy Ruuvi M16x Mutteri M Aluslevy BRB 17x Kuristusventtiili 1
