SCANIA Buss 4x2 6x2. K-chassier K-chassiser K-alustat Svenska Monteringsanvisning/Reservdelslista Allmänt

Transkript

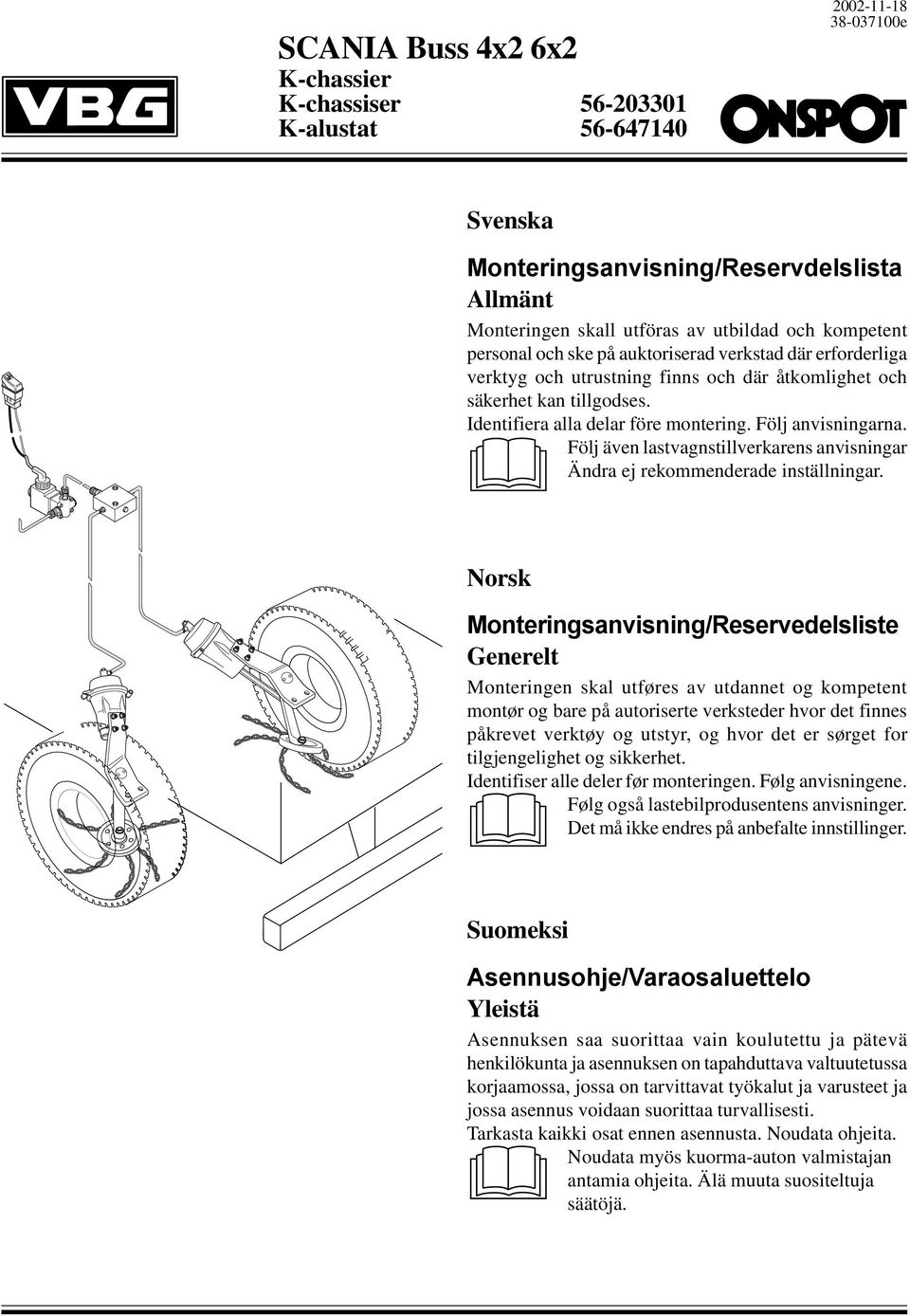

1 SCANIA Buss 4x2 6x2 K-chassier K-chassiser K-alustat e Svenska Monteringsanvisning/Reservdelslista Allmänt Monteringen skall utföras av utbildad och kompetent personal och ske på auktoriserad verkstad där erforderliga verktyg och utrustning finns och där åtkomlighet och säkerhet kan tillgodses. Identifiera alla delar före montering. Följ anvisningarna. Följ även lastvagnstillverkarens anvisningar Ändra ej rekommenderade inställningar. Norsk Monteringsanvisning/Reservedelsliste Generelt Monteringen skal utføres av utdannet og kompetent montør og bare på autoriserte verksteder hvor det finnes påkrevet verktøy og utstyr, og hvor det er sørget for tilgjengelighet og sikkerhet. Identifiser alle deler før monteringen. Følg anvisningene. Følg også lastebilprodusentens anvisninger. Det må ikke endres på anbefalte innstillinger. Suomeksi Asennusohje/Varaosaluettelo Yleistä Asennuksen saa suorittaa vain koulutettu ja pätevä henkilökunta ja asennuksen on tapahduttava valtuutetussa korjaamossa, jossa on tarvittavat työkalut ja varusteet ja jossa asennus voidaan suorittaa turvallisesti. Tarkasta kaikki osat ennen asennusta. Noudata ohjeita. Noudata myös kuorma-auton valmistajan antamia ohjeita. Älä muuta suositeltuja säätöjä.

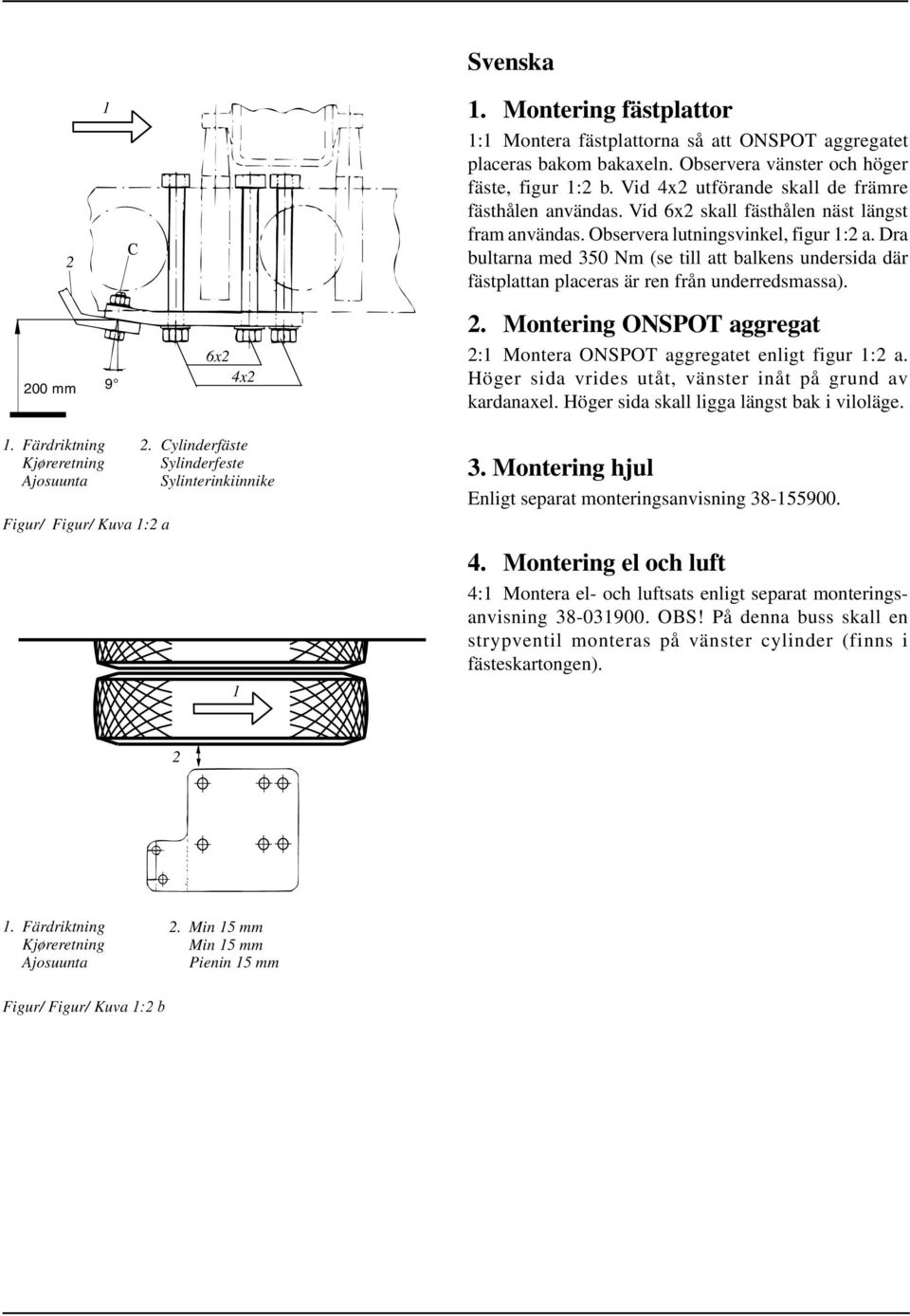

2 Svenska 2 1 C 1. Montering fästplattor 1:1 Montera fästplattorna så att ONSPOT aggregatet placeras bakom bakaxeln. Observera vänster och höger fäste, figur 1:2 b. Vid 4x2 utförande skall de främre fästhålen användas. Vid 6x2 skall fästhålen näst längst fram användas. Observera lutningsvinkel, figur 1:2 a. Dra bultarna med 350 Nm (se till att balkens undersida där fästplattan placeras är ren från underredsmassa). 200 mm 9 6x2 4x2 2. Montering ONSPOT aggregat 2:1 Montera ONSPOT aggregatet enligt figur 1:2 a. Höger sida vrides utåt, vänster inåt på grund av kardanaxel. Höger sida skall ligga längst bak i viloläge. 1. Färdriktning Kjøreretning Ajosuunta Figur/ Figur/ Kuva 1:2 a 2. Cylinderfäste Sylinderfeste Sylinterinkiinnike 1 3. Montering hjul Enligt separat monteringsanvisning Montering el och luft 4:1 Montera el- och luftsats enligt separat monteringsanvisning OBS! På denna buss skall en strypventil monteras på vänster cylinder (finns i fästeskartongen) Färdriktning Kjøreretning Ajosuunta 2. Min 15 mm Min 15 mm Pienin 15 mm Figur/ Figur/ Kuva 1:2 b

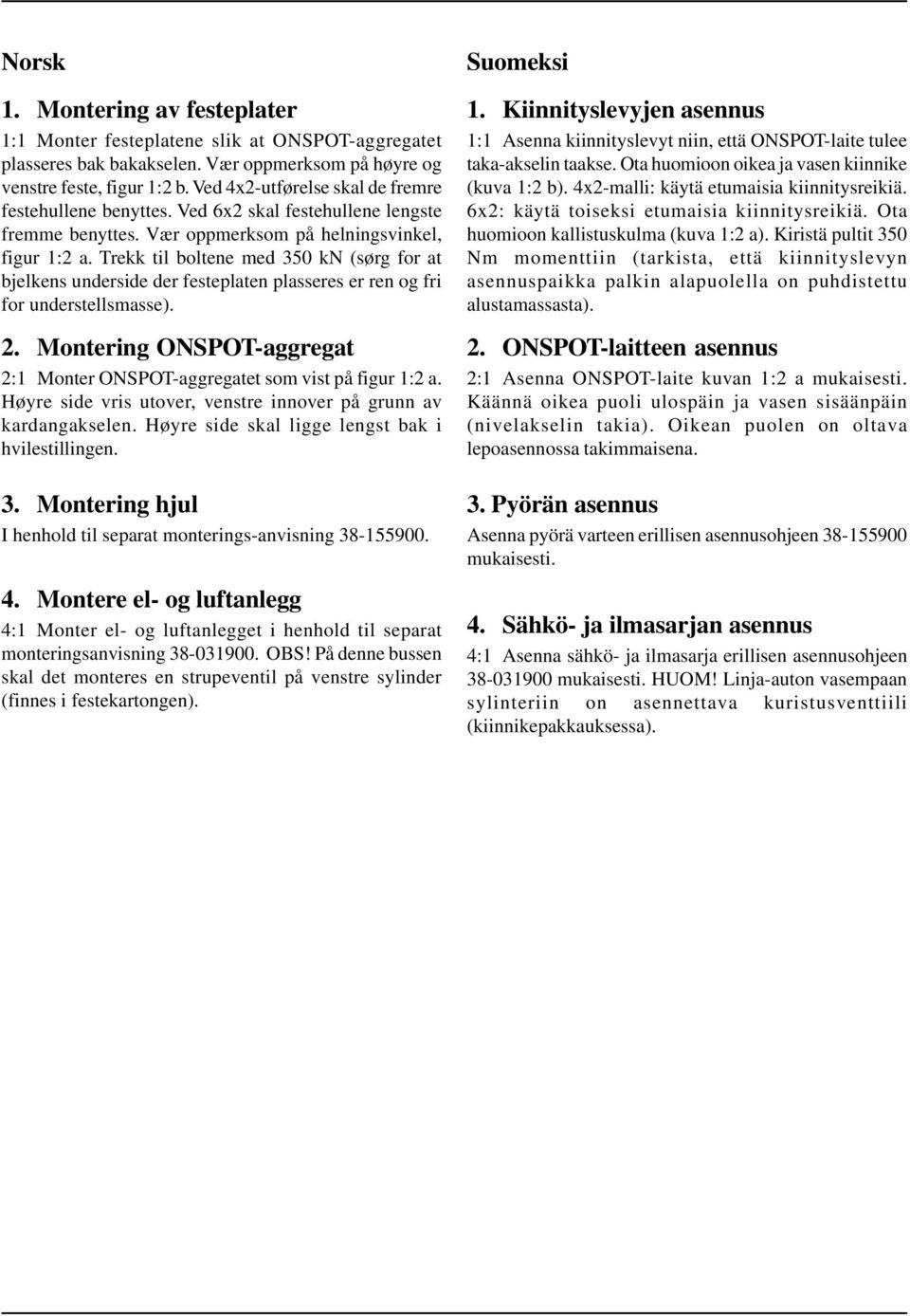

3 Norsk 1. Montering av festeplater 1:1 Monter festeplatene slik at ONSPOT-aggregatet plasseres bak bakakselen. Vær oppmerksom på høyre og venstre feste, figur 1:2 b. Ved 4x2-utførelse skal de fremre festehullene benyttes. Ved 6x2 skal festehullene lengste fremme benyttes. Vær oppmerksom på helningsvinkel, figur 1:2 a. Trekk til boltene med 350 kn (sørg for at bjelkens underside der festeplaten plasseres er ren og fri for understellsmasse). 2. Montering ONSPOT-aggregat 2:1 Monter ONSPOT-aggregatet som vist på figur 1:2 a. Høyre side vris utover, venstre innover på grunn av kardangakselen. Høyre side skal ligge lengst bak i hvilestillingen. 3. Montering hjul I henhold til separat monterings-anvisning Montere el- og luftanlegg 4:1 Monter el- og luftanlegget i henhold til separat monteringsanvisning OBS! På denne bussen skal det monteres en strupeventil på venstre sylinder (finnes i festekartongen). Suomeksi 1. Kiinnityslevyjen asennus 1:1 Asenna kiinnityslevyt niin, että ONSPOT-laite tulee taka-akselin taakse. Ota huomioon oikea ja vasen kiinnike (kuva 1:2 b). 4x2-malli: käytä etumaisia kiinnitysreikiä. 6x2: käytä toiseksi etumaisia kiinnitysreikiä. Ota huomioon kallistuskulma (kuva 1:2 a). Kiristä pultit 350 Nm momenttiin (tarkista, että kiinnityslevyn asennuspaikka palkin alapuolella on puhdistettu alustamassasta). 2. ONSPOT-laitteen asennus 2:1 Asenna ONSPOT-laite kuvan 1:2 a mukaisesti. Käännä oikea puoli ulospäin ja vasen sisäänpäin (nivelakselin takia). Oikean puolen on oltava lepoasennossa takimmaisena. 3. Pyörän asennus Asenna pyörä varteen erillisen asennusohjeen mukaisesti. 4. Sähkö- ja ilmasarjan asennus 4:1 Asenna sähkö- ja ilmasarja erillisen asennusohjeen mukaisesti. HUOM! Linja-auton vasempaan sylinteriin on asennettava kuristusventtiili (kiinnikepakkauksessa).

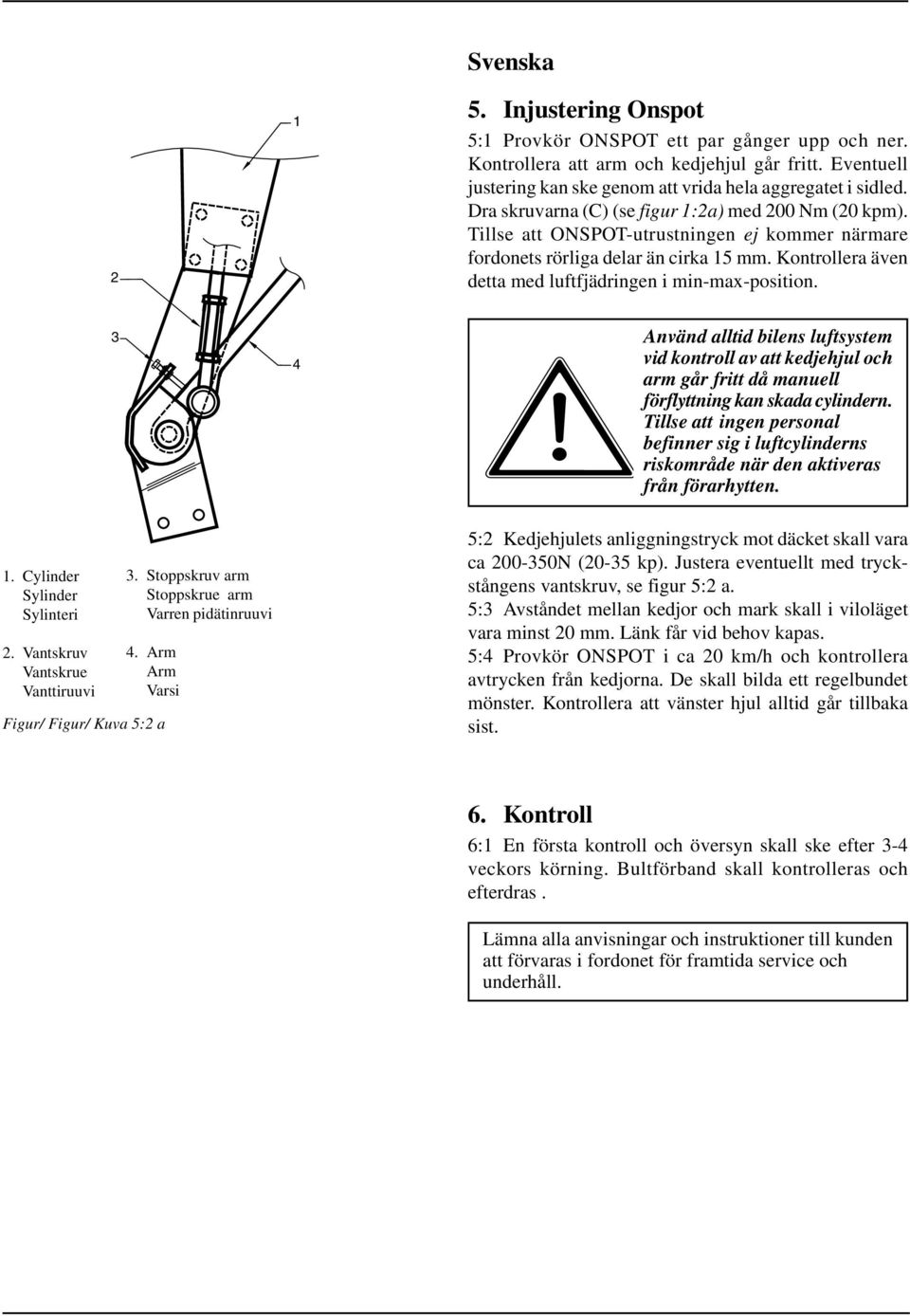

4 2 1 Svenska 5. Injustering Onspot 5:1 Provkör ONSPOT ett par gånger upp och ner. Kontrollera att arm och kedjehjul går fritt. Eventuell justering kan ske genom att vrida hela aggregatet i sidled. Dra skruvarna (C) (se figur 1:2a) med 200 Nm (20 kpm). Tillse att ONSPOT-utrustningen ej kommer närmare fordonets rörliga delar än cirka 15 mm. Kontrollera även detta med luftfjädringen i min-max-position. 3 4 Använd alltid bilens luftsystem vid kontroll av att kedjehjul och arm går fritt då manuell förflyttning kan skada cylindern. Tillse att ingen personal befinner sig i luftcylinderns riskområde när den aktiveras från förarhytten. 1. Cylinder Sylinder Sylinteri 2. Vantskruv Vantskrue Vanttiruuvi Figur/ Figur/ Kuva 5:2 a 3. Stoppskruv arm Stoppskrue arm Varren pidätinruuvi 4. Arm Arm Varsi 5:2 Kedjehjulets anliggningstryck mot däcket skall vara ca N (20-35 kp). Justera eventuellt med tryckstångens vantskruv, se figur 5:2 a. 5:3 Avståndet mellan kedjor och mark skall i viloläget vara minst 20 mm. Länk får vid behov kapas. 5:4 Provkör ONSPOT i ca 20 km/h och kontrollera avtrycken från kedjorna. De skall bilda ett regelbundet mönster. Kontrollera att vänster hjul alltid går tillbaka sist. 6. Kontroll 6:1 En första kontroll och översyn skall ske efter 3-4 veckors körning. Bultförband skall kontrolleras och efterdras. Lämna alla anvisningar och instruktioner till kunden att förvaras i fordonet för framtida service och underhåll.

5 Norsk 5. Justering av ONSPOT 5:1 Prøvekjør ONSPOT et par ganger opp og ned. Kontroller at arm og kjettinghjul går fritt. Eventuell justering kan skje ved å vri hele aggregatet i sideretningen. Trekk til skruene (C) (se figur 1:2a) med 200 Nm (20 kpm). Kontroller at ONSPOT-utrustningen ikke kommer nærmere kjøretøyets bevegelige deler enn ca. 15 mm. Kontroller også dette med luftfjæringen i min.-/maks.- stilling. Bruk alltid bilens luftsystem ved kontroll av at kjedehjul og arm går fritt, da manuell for flytting kan skade sylinderen. Pass på at ingen befinner seg i luftsylinderens riskområde når den aktiviseres fra førerhuset. 5:2 Kjettinghjulets anleggstrykk mot dekket skal være N (20-35 kp). Juster eventuelt med trykkstangens justeringsskrue, se figur 5:2 a. 5:3 Avstanden mellom kjettingene og bakken skal i hvilestillingen være minst 20 mm. Kjettingløkker kan fjernes om nødvendig. 5:4 Prøvekjør ONSPOT i ca. 20 km/t og kontroller avtrykkene fra kjettingene. De skal danne et regelmessig mønster. Kontroller at venstre hjul alltid går sist tilbake. Suomeksi 5. Onspotin säätö 5:1 Koekäytä ONSPOT pari kertaa ylös ja alas. Tarkista, että ketjupyörä ja varsi liikkuvat vapaasti. Säädä tarvittaessa kääntämällä koko laitetta sivusuunnassa. Kiristä ruuvit (C) (kuva 1:2a) 200 Nm (20 kpm) momenttiin. Varmista, että ONSPOT on vähintään 15 mm etäisyydellä auton liikkuvista osista. Tarkasta myös ilmajousituksen alimmassa ja ylimmässä asennossa. Käytä aina auton ilmajärjestelmää tarkastettaessa, että ketjupyörä ja varsi liikkuvat esteettä, sillä käsikäyttö voi vaurioittaa sylinteriä. Varmista, ettei ilmasylinterin vaara-alueella ole ketään, kun se aktivoidaan ohjaamosta. 5:2 Ketjupyörän paineen rengasta vasten on oltava N (20-35 kp). Säädä tarvittaessa sylinterin varren vanttiruuvilla (kuva 5:2 a). 5:3 Ketjujen etäisyyden maasta on oltava lepoasennossa vähintään 20 mm. Ketjuja saa tarvittaessa lyhentää. 5:4 Koekäytä ONSPOT noin 20 km/h nopeudella ja tarkasta ketjujen jäljet. Jälkien on oltava säännölliset. Tarkasta, että vasen pyörä palaa viimeisenä. 6. Kontroll 6:1 En første kontroll og ettersyn skal foretas etter 3-4 ukers kjøring. Fjærboltene skal kontrolleres og etterstrammes. 6. Tarkastus 6:1 Ensimmäinen tarkastus on suoritettava 3-4 viikon ajon jälkeen. Pulttiliitokset on tarkastettava ja jälkikiristettävä tarvittaessa. Gi alle anvisninger og instruksjoner til kunden, slik at disse kan oppbevares i kjøretøyet for fremtidig service og vedlikehold. Luovuta asiakkaalle kaikki ohjeet säilytettäviksi ajoneuvossa tulevaa huoltoa ja kunnossapitoa varten.

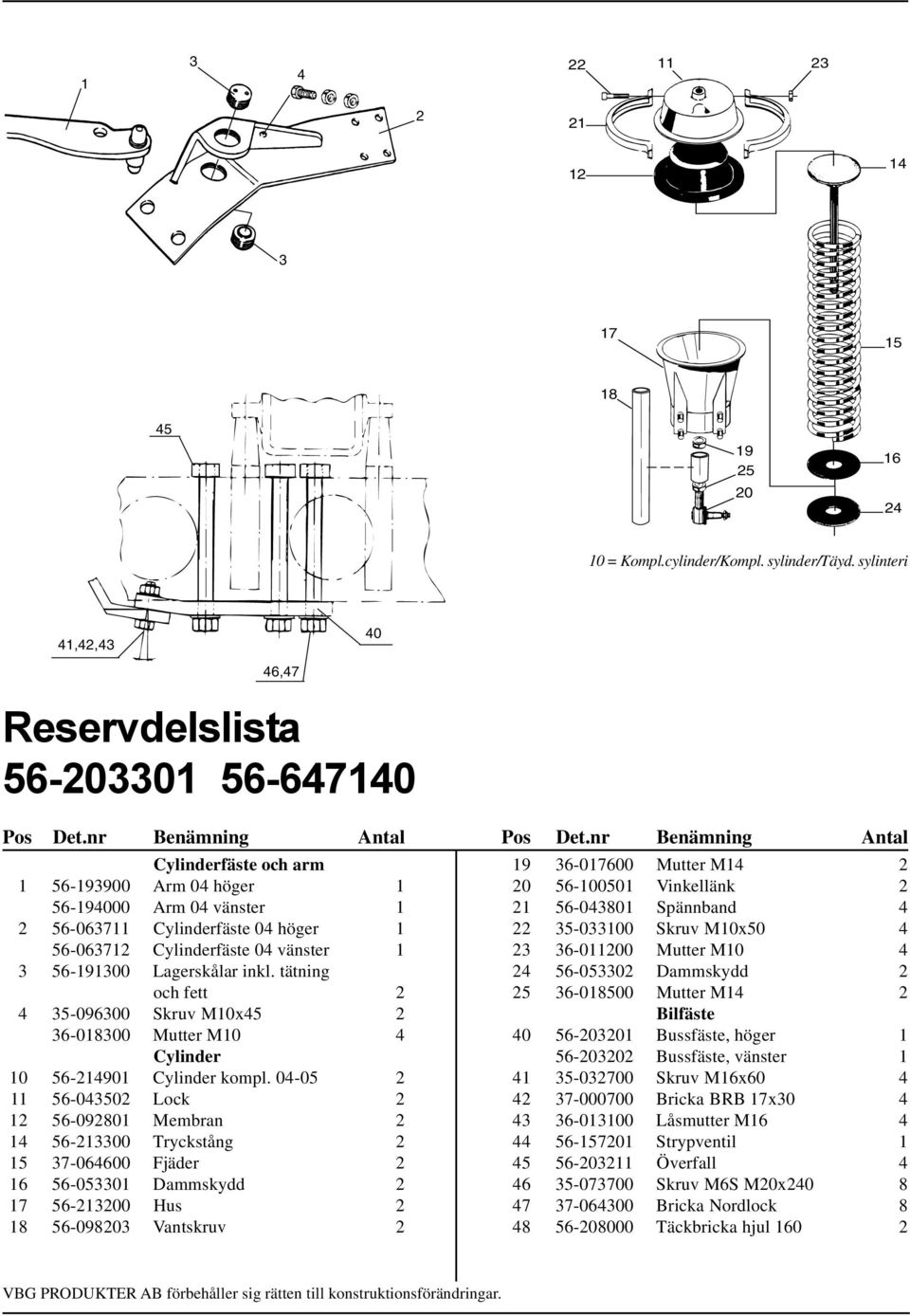

6 = Kompl.cylinder/Kompl. sylinder/täyd. sylinteri 41,42, ,47 Reservdelslista Pos Det.nr Benämning Antal Pos Det.nr Benämning Antal Cylinderfäste och arm Arm 04 höger Arm 04 vänster Cylinderfäste 04 höger Cylinderfäste 04 vänster Lagerskålar inkl. tätning och fett Skruv M10x Mutter M10 4 Cylinder Cylinder kompl Lock Membran Tryckstång Fjäder Dammskydd Hus Vantskruv Mutter M Vinkellänk Spännband Skruv M10x Mutter M Dammskydd Mutter M14 2 Bilfäste Bussfäste, höger Bussfäste, vänster Skruv M16x Bricka BRB 17x Låsmutter M Strypventil Överfall Skruv M6S M20x Bricka Nordlock Täckbricka hjul VBG PRODUKTER AB förbehåller sig rätten till konstruktionsförändringar.

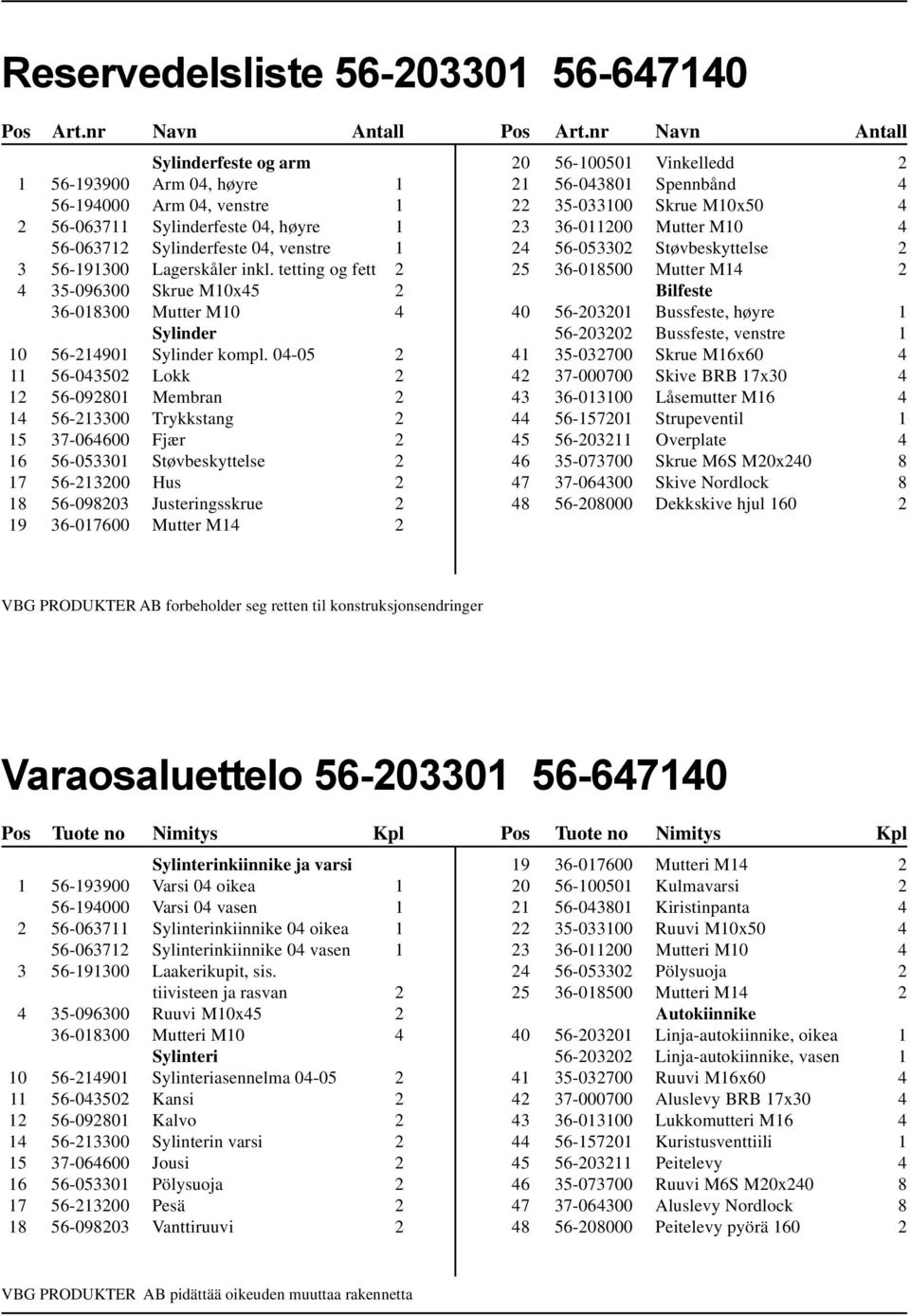

7 Reservedelsliste Pos Art.nr Navn Antall Pos Art.nr Navn Antall Sylinderfeste og arm Arm 04, høyre Arm 04, venstre Sylinderfeste 04, høyre Sylinderfeste 04, venstre Lagerskåler inkl. tetting og fett Skrue M10x Mutter M10 4 Sylinder Sylinder kompl Lokk Membran Trykkstang Fjær Støvbeskyttelse Hus Justeringsskrue Mutter M Vinkelledd Spennbånd Skrue M10x Mutter M Støvbeskyttelse Mutter M14 2 Bilfeste Bussfeste, høyre Bussfeste, venstre Skrue M16x Skive BRB 17x Låsemutter M Strupeventil Overplate Skrue M6S M20x Skive Nordlock Dekkskive hjul VBG PRODUKTER AB forbeholder seg retten til konstruksjonsendringer Varaosaluettelo Pos Tuote no Nimitys Kpl Pos Tuote no Nimitys Kpl Sylinterinkiinnike ja varsi Varsi 04 oikea Varsi 04 vasen Sylinterinkiinnike 04 oikea Sylinterinkiinnike 04 vasen Laakerikupit, sis. tiivisteen ja rasvan Ruuvi M10x Mutteri M10 4 Sylinteri Sylinteriasennelma Kansi Kalvo Sylinterin varsi Jousi Pölysuoja Pesä Vanttiruuvi Mutteri M Kulmavarsi Kiristinpanta Ruuvi M10x Mutteri M Pölysuoja Mutteri M14 2 Autokiinnike Linja-autokiinnike, oikea Linja-autokiinnike, vasen Ruuvi M16x Aluslevy BRB 17x Lukkomutteri M Kuristusventtiili Peitelevy Ruuvi M6S M20x Aluslevy Nordlock Peitelevy pyörä VBG PRODUKTER AB pidättää oikeuden muuttaa rakennetta

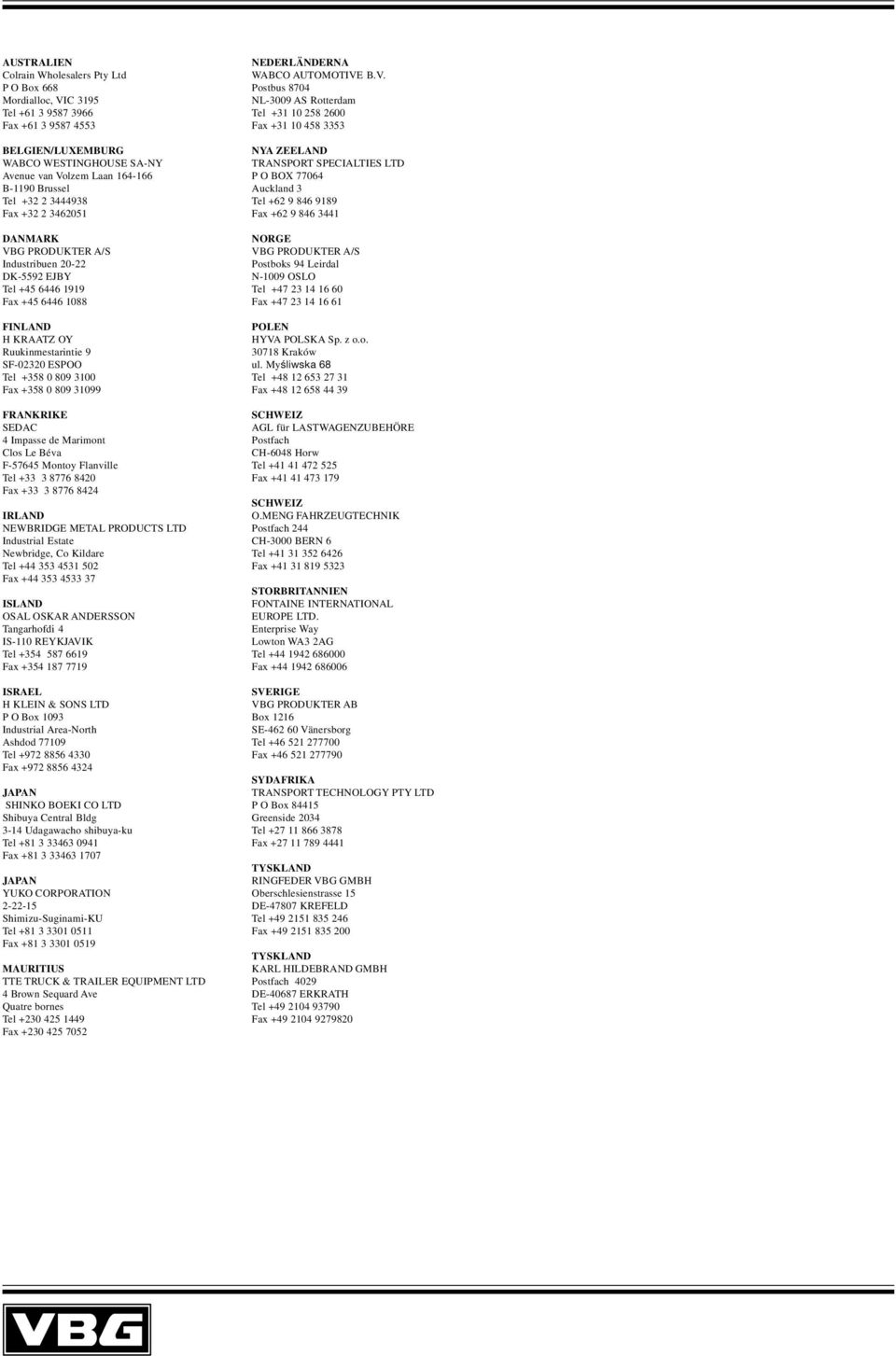

8 AUSTRALIEN Colrain Wholesalers Pty Ltd P O Box 668 Mordialloc, VIC 3195 Tel Fax BELGIEN/LUXEMBURG WABCO WESTINGHOUSE SA-NY Avenue van Volzem Laan B-1190 Brussel Tel Fax DANMARK VBG PRODUKTER A/S Industribuen DK-5592 EJBY Tel Fax FINLAND H KRAATZ OY Ruukinmestarintie 9 SF ESPOO Tel Fax FRANKRIKE SEDAC 4 Impasse de Marimont Clos Le Béva F Montoy Flanville Tel Fax IRLAND NEWBRIDGE METAL PRODUCTS LTD Industrial Estate Newbridge, Co Kildare Tel Fax ISLAND OSAL OSKAR ANDERSSON Tangarhofdi 4 IS-110 REYKJAVIK Tel Fax ISRAEL H KLEIN & SONS LTD P O Box 1093 Industrial Area-North Ashdod Tel Fax JAPAN SHINKO BOEKI CO LTD Shibuya Central Bldg 3-14 Udagawacho shibuya-ku Tel Fax JAPAN YUKO CORPORATION Shimizu-Suginami-KU Tel Fax MAURITIUS TTE TRUCK & TRAILER EQUIPMENT LTD 4 Brown Sequard Ave Quatre bornes Tel Fax NEDERLÄNDERNA WABCO AUTOMOTIVE B.V. Postbus 8704 NL-3009 AS Rotterdam Tel Fax NYA ZEELAND TRANSPORT SPECIALTIES LTD P O BOX Auckland 3 Tel Fax NORGE VBG PRODUKTER A/S Postboks 94 Leirdal N-1009 OSLO Tel Fax POLEN HYVA POLSKA Sp. z o.o Kraków ul. Myśliwska 68 Tel Fax SCHWEIZ AGL für LASTWAGENZUBEHÖRE Postfach CH-6048 Horw Tel Fax SCHWEIZ O.MENG FAHRZEUGTECHNIK Postfach 244 CH-3000 BERN 6 Tel Fax STORBRITANNIEN FONTAINE INTERNATIONAL EUROPE LTD. Enterprise Way Lowton WA3 2AG Tel Fax SVERIGE VBG PRODUKTER AB Box 1216 SE Vänersborg Tel Fax SYDAFRIKA TRANSPORT TECHNOLOGY PTY LTD P O Box Greenside 2034 Tel Fax TYSKLAND RINGFEDER VBG GMBH Oberschlesienstrasse 15 DE KREFELD Tel Fax TYSKLAND KARL HILDEBRAND GMBH Postfach 4029 DE ERKRATH Tel Fax
