Kv. TORSKEN 5, LULEÅ TRYGGHETSBOENDE ETAPP 2, HUS A OCH A1 6.7 RAMBESKRIVNING VS

Transkript

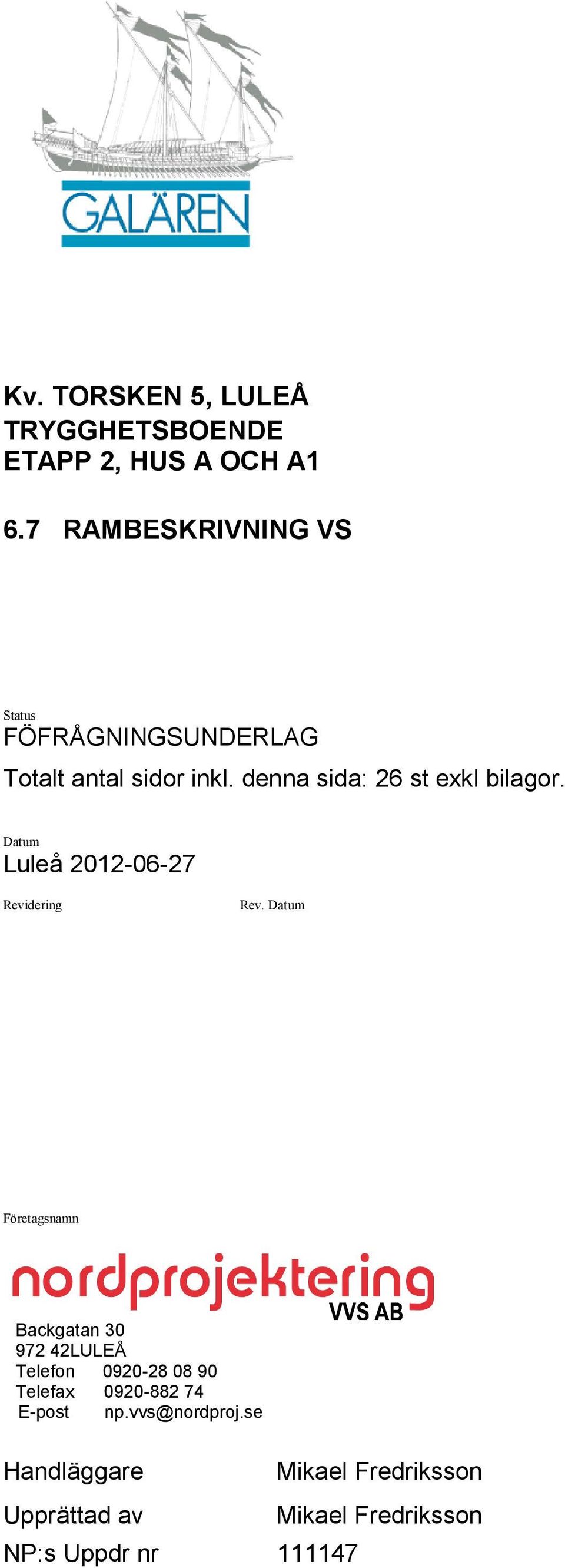

1 Kv. TORSKEN 5, LULEÅ FÖFRÅGNINGSUNDERLAG Totalt antal sidor inkl. denna sida: 26 st exkl bilagor. Luleå Revidering Rev. Företagsnamn Backgatan LULEÅ Upprättad av NP:s Uppdr nr Mikael Fredriksson Mikael Fredriksson

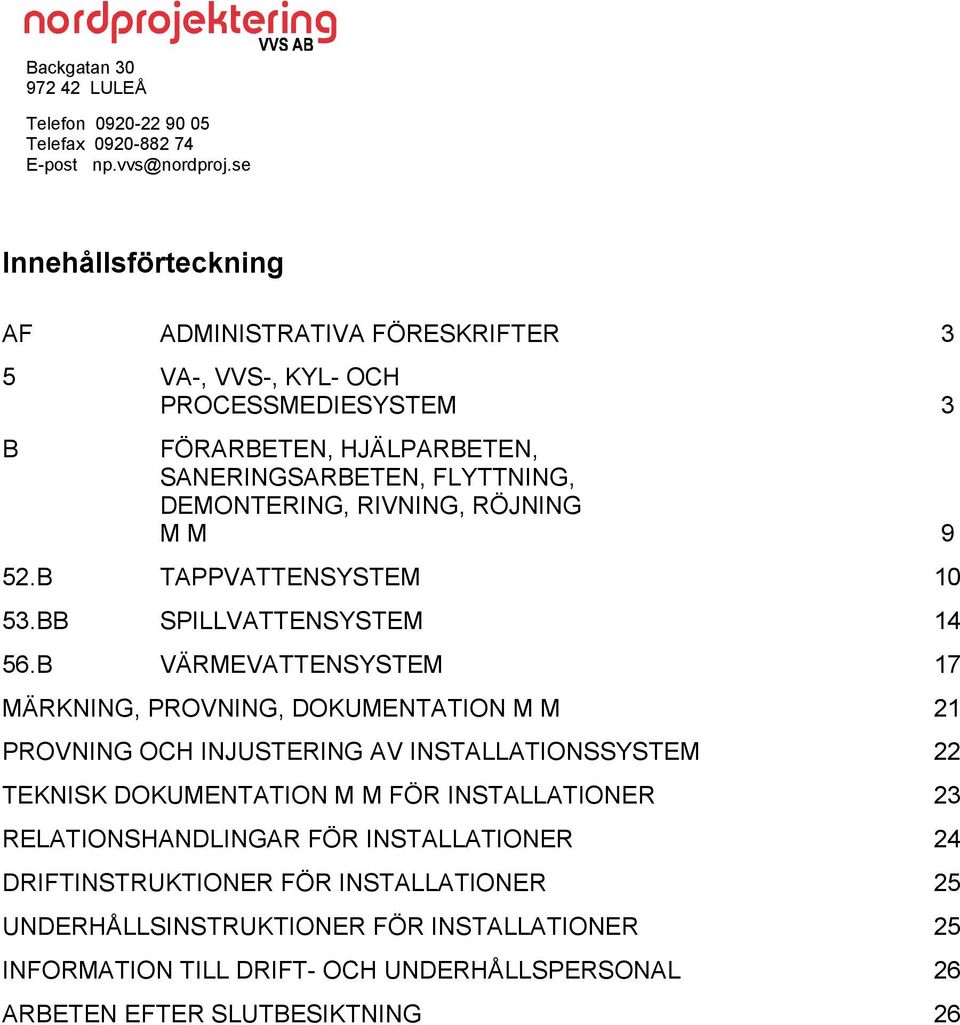

2 Telefon Innehållsförteckning AF ADMINISTRATIVA FÖRESKRIFTER 3 5 VA-, VVS-, KYL- OCH PROCESSMEDIESYSTEM 3 B FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M 9 52.B TAPPVATTENSYSTEM BB SPILLVATTENSYSTEM B VÄRMEVATTENSYSTEM 17 MÄRKNING, PROVNING, DOKUMENTATION M M 21 PROVNING OCH INJUSTERING AV INSTALLATIONSSYSTEM 22 TEKNISK DOKUMENTATION M M FÖR INSTALLATIONER 23 RELATIONSHANDLINGAR FÖR INSTALLATIONER 24 DRIFTINSTRUKTIONER FÖR INSTALLATIONER 25 UNDERHÅLLSINSTRUKTIONER FÖR INSTALLATIONER 25 INFORMATION TILL DRIFT- OCH UNDERHÅLLSPERSONAL 26 ARBETEN EFTER SLUTBESIKTNING 26

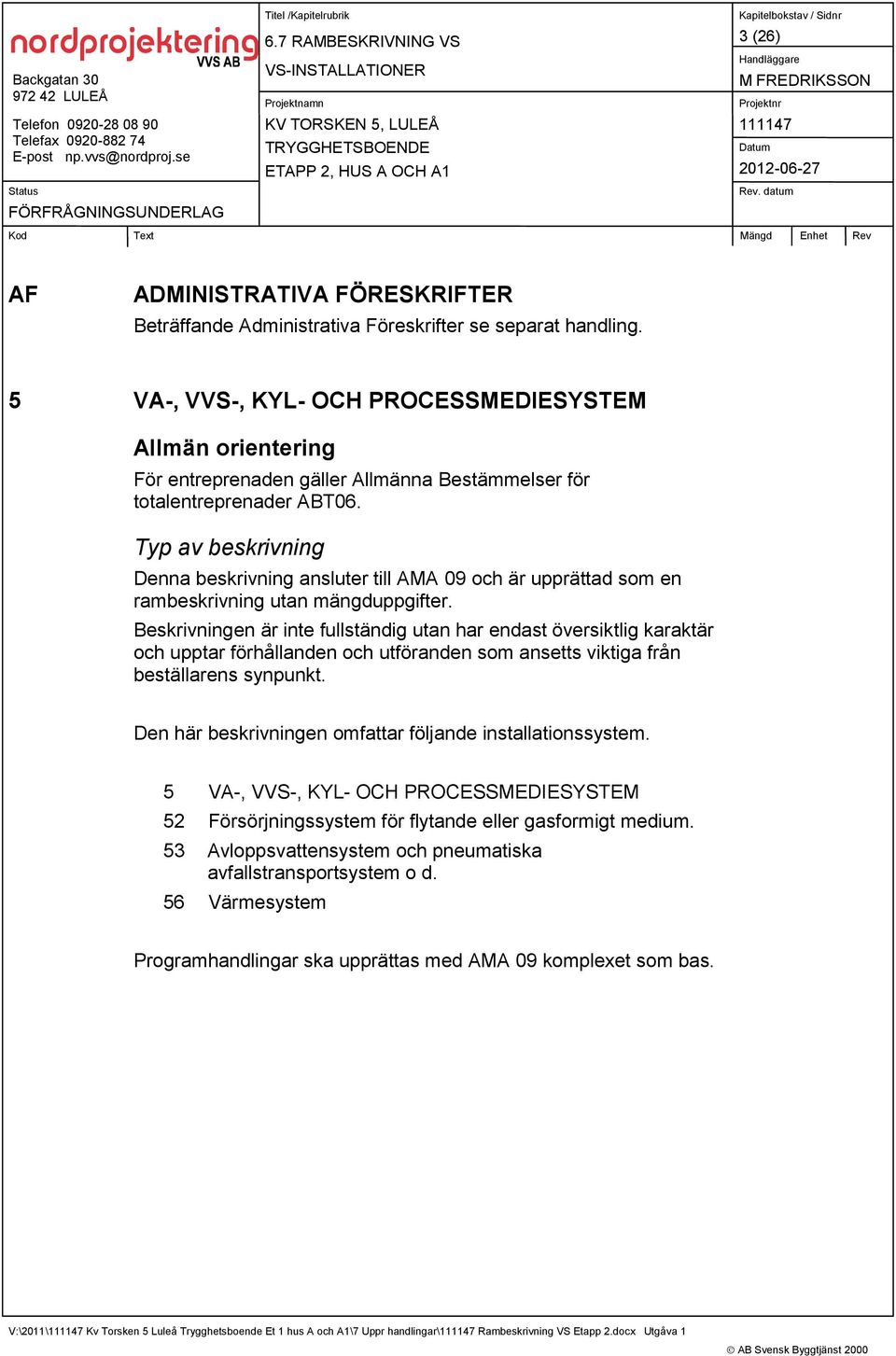

3 3 (26) AF ADMINISTRATIVA FÖRESKRIFTER Beträffande Administrativa Föreskrifter se separat handling. 5 VA-, VVS-, KYL- OCH PROCESSMEDIESYSTEM Allmän orientering För entreprenaden gäller Allmänna Bestämmelser för totalentreprenader ABT06. Typ av beskrivning Denna beskrivning ansluter till AMA 09 och är upprättad som en rambeskrivning utan mängduppgifter. Beskrivningen är inte fullständig utan har endast översiktlig karaktär och upptar förhållanden och utföranden som ansetts viktiga från beställarens synpunkt. Den här beskrivningen omfattar följande installationssystem. 5 VA-, VVS-, KYL- OCH PROCESSMEDIESYSTEM 52 Försörjningssystem för flytande eller gasformigt medium. 53 Avloppsvattensystem och pneumatiska avfallstransportsystem o d. 56 Värmesystem Programhandlingar ska upprättas med AMA 09 komplexet som bas.

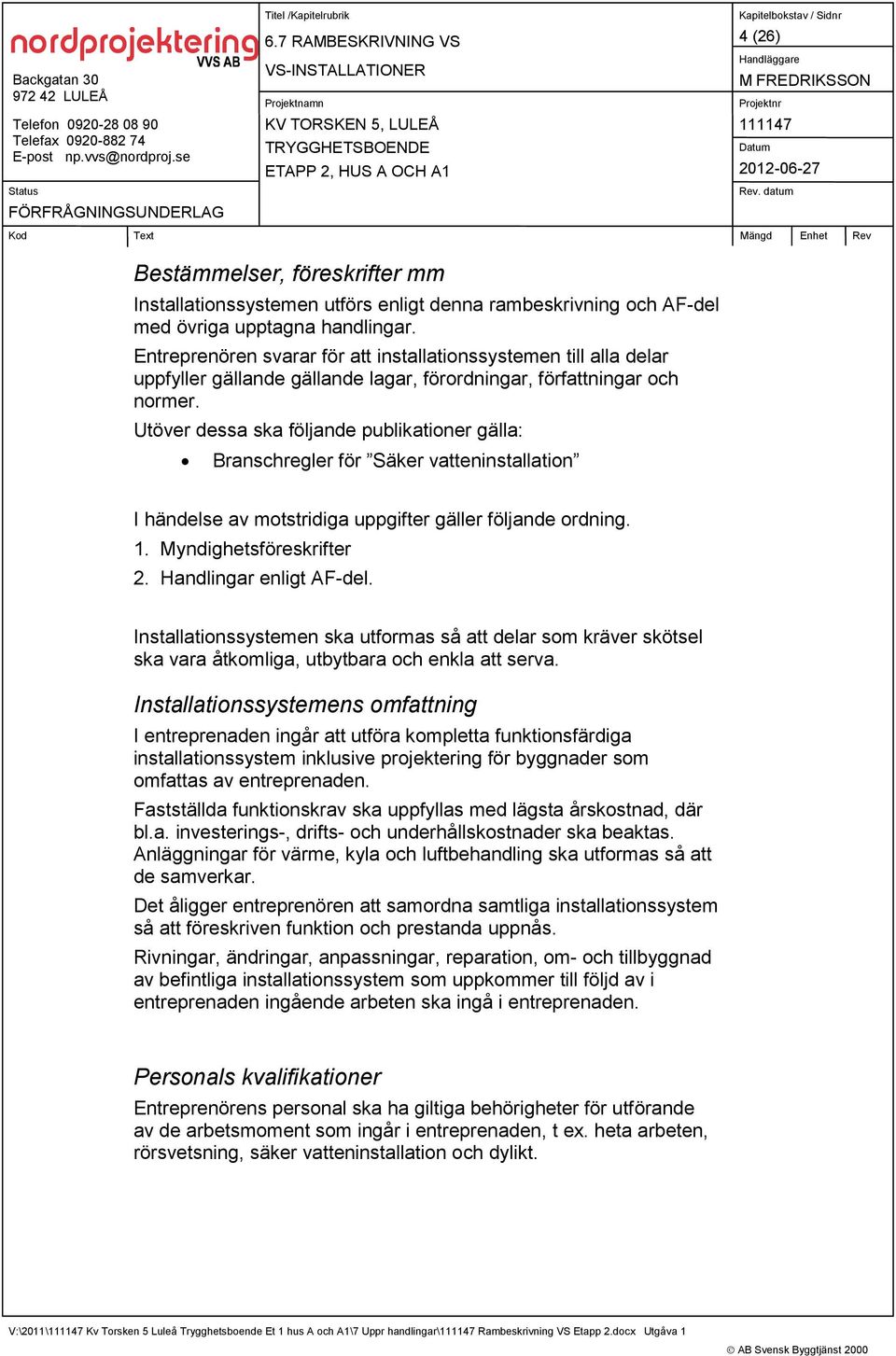

4 4 (26) Bestämmelser, föreskrifter mm Installationssystemen utförs enligt denna rambeskrivning och AF-del med övriga upptagna handlingar. Entreprenören svarar för att installationssystemen till alla delar uppfyller gällande gällande lagar, förordningar, författningar och normer. Utöver dessa ska följande publikationer gälla: Branschregler för Säker vatteninstallation I händelse av motstridiga uppgifter gäller följande ordning. 1. Myndighetsföreskrifter 2. Handlingar enligt AF-del. Installationssystemen ska utformas så att delar som kräver skötsel ska vara åtkomliga, utbytbara och enkla att serva. Installationssystemens omfattning I entreprenaden ingår att utföra kompletta funktionsfärdiga installationssystem inklusive projektering för byggnader som omfattas av entreprenaden. Fastställda funktionskrav ska uppfyllas med lägsta årskostnad, där bl.a. investerings-, drifts- och underhållskostnader ska beaktas. Anläggningar för värme, kyla och luftbehandling ska utformas så att de samverkar. Det åligger entreprenören att samordna samtliga installationssystem så att föreskriven funktion och prestanda uppnås. Rivningar, ändringar, anpassningar, reparation, om- och tillbyggnad av befintliga installationssystem som uppkommer till följd av i entreprenaden ingående arbeten ska ingå i entreprenaden. Personals kvalifikationer Entreprenörens personal ska ha giltiga behörigheter för utförande av de arbetsmoment som ingår i entreprenaden, t ex. heta arbeten, rörsvetsning, säker vatteninstallation och dylikt.

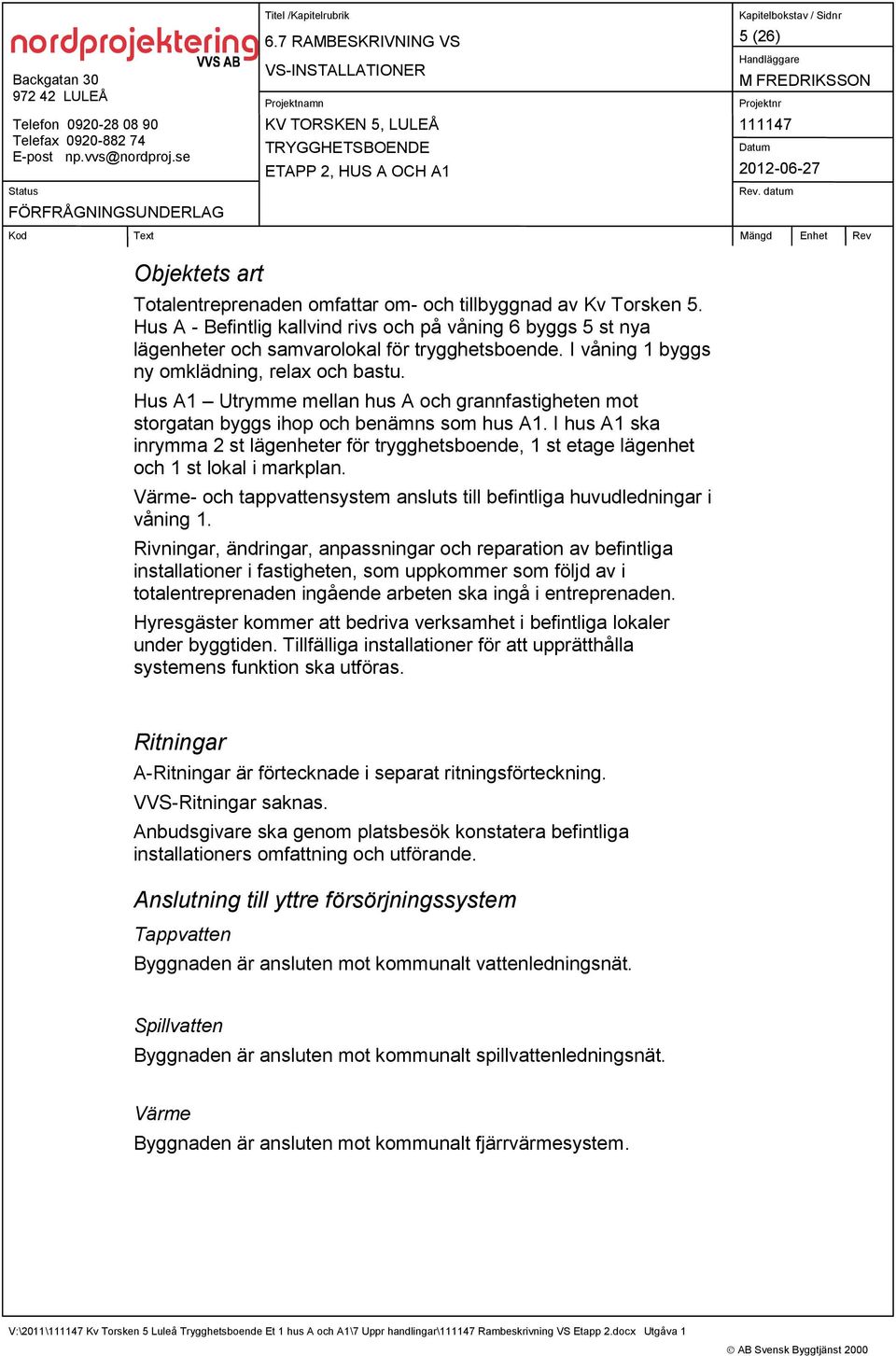

5 5 (26) Objektets art Totalentreprenaden omfattar om- och tillbyggnad av Kv Torsken 5. Hus A - Befintlig kallvind rivs och på våning 6 byggs 5 st nya lägenheter och samvarolokal för trygghetsboende. I våning 1 byggs ny omklädning, relax och bastu. Hus A1 Utrymme mellan hus A och grannfastigheten mot storgatan byggs ihop och benämns som hus A1. I hus A1 ska inrymma 2 st lägenheter för trygghetsboende, 1 st etage lägenhet och 1 st lokal i markplan. Värme- och tappvattensystem ansluts till befintliga huvudledningar i våning 1. Rivningar, ändringar, anpassningar och reparation av befintliga installationer i fastigheten, som uppkommer som följd av i totalentreprenaden ingående arbeten ska ingå i entreprenaden. Hyresgäster kommer att bedriva verksamhet i befintliga lokaler under byggtiden. Tillfälliga installationer för att upprätthålla systemens funktion ska utföras. Ritningar A-Ritningar är förtecknade i separat ritningsförteckning. VVS-Ritningar saknas. Anbudsgivare ska genom platsbesök konstatera befintliga installationers omfattning och utförande. Anslutning till yttre försörjningssystem Tappvatten Byggnaden är ansluten mot kommunalt vattenledningsnät. Spillvatten Byggnaden är ansluten mot kommunalt spillvattenledningsnät. Värme Byggnaden är ansluten mot kommunalt fjärrvärmesystem.

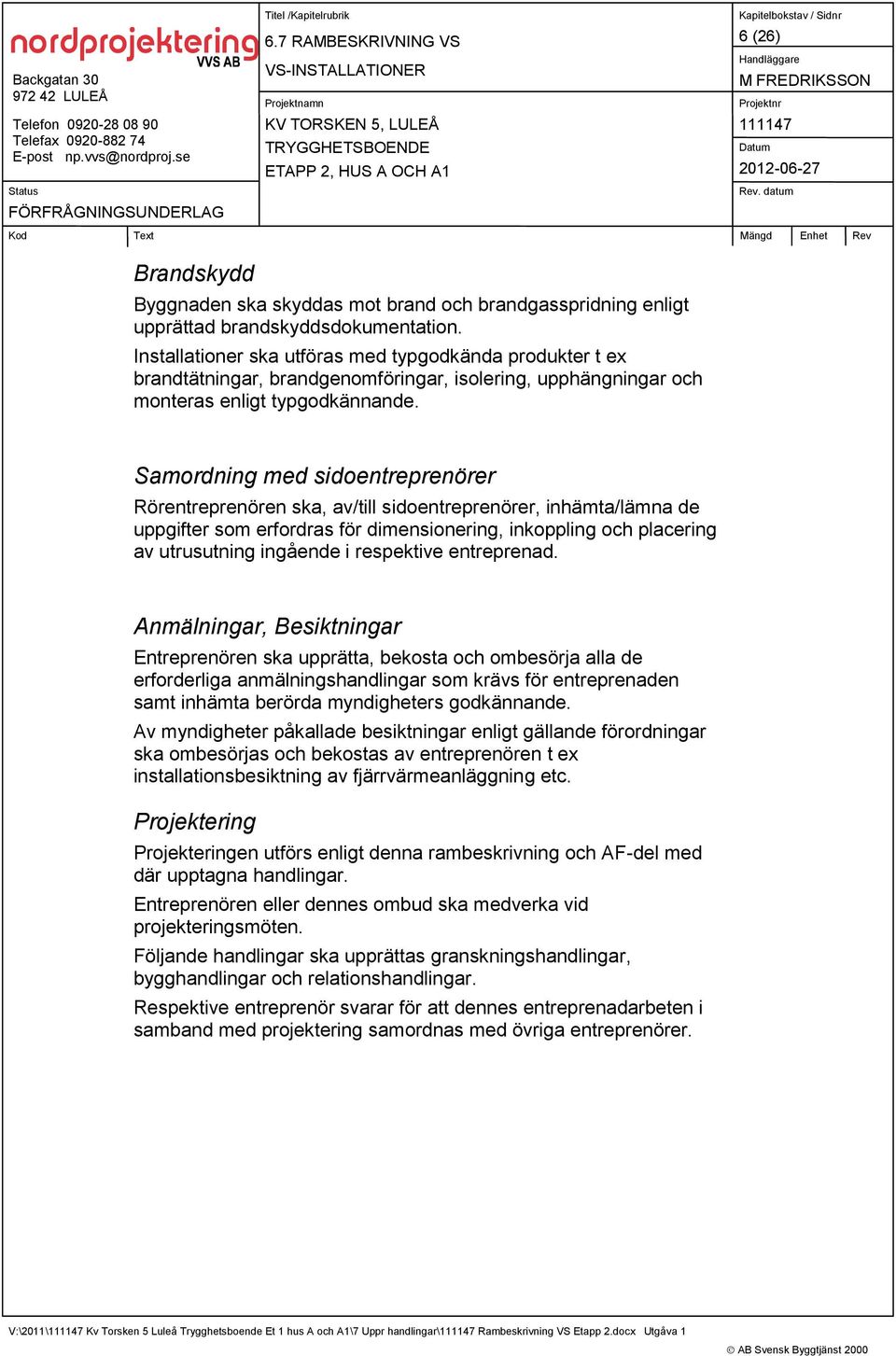

6 6 (26) Brandskydd Byggnaden ska skyddas mot brand och brandgasspridning enligt upprättad brandskyddsdokumentation. Installationer ska utföras med typgodkända produkter t ex brandtätningar, brandgenomföringar, isolering, upphängningar och monteras enligt typgodkännande. Samordning med sidoentreprenörer Rörentreprenören ska, av/till sidoentreprenörer, inhämta/lämna de uppgifter som erfordras för dimensionering, inkoppling och placering av utrusutning ingående i respektive entreprenad. Anmälningar, Besiktningar Entreprenören ska upprätta, bekosta och ombesörja alla de erforderliga anmälningshandlingar som krävs för entreprenaden samt inhämta berörda myndigheters godkännande. Av myndigheter påkallade besiktningar enligt gällande förordningar ska ombesörjas och bekostas av entreprenören t ex installationsbesiktning av fjärrvärmeanläggning etc. Projektering Projekteringen utförs enligt denna rambeskrivning och AF-del med där upptagna handlingar. Entreprenören eller dennes ombud ska medverka vid projekteringsmöten. Följande handlingar ska upprättas granskningshandlingar, bygghandlingar och relationshandlingar. Respektive entreprenör svarar för att dennes entreprenadarbeten i samband med projektering samordnas med övriga entreprenörer.

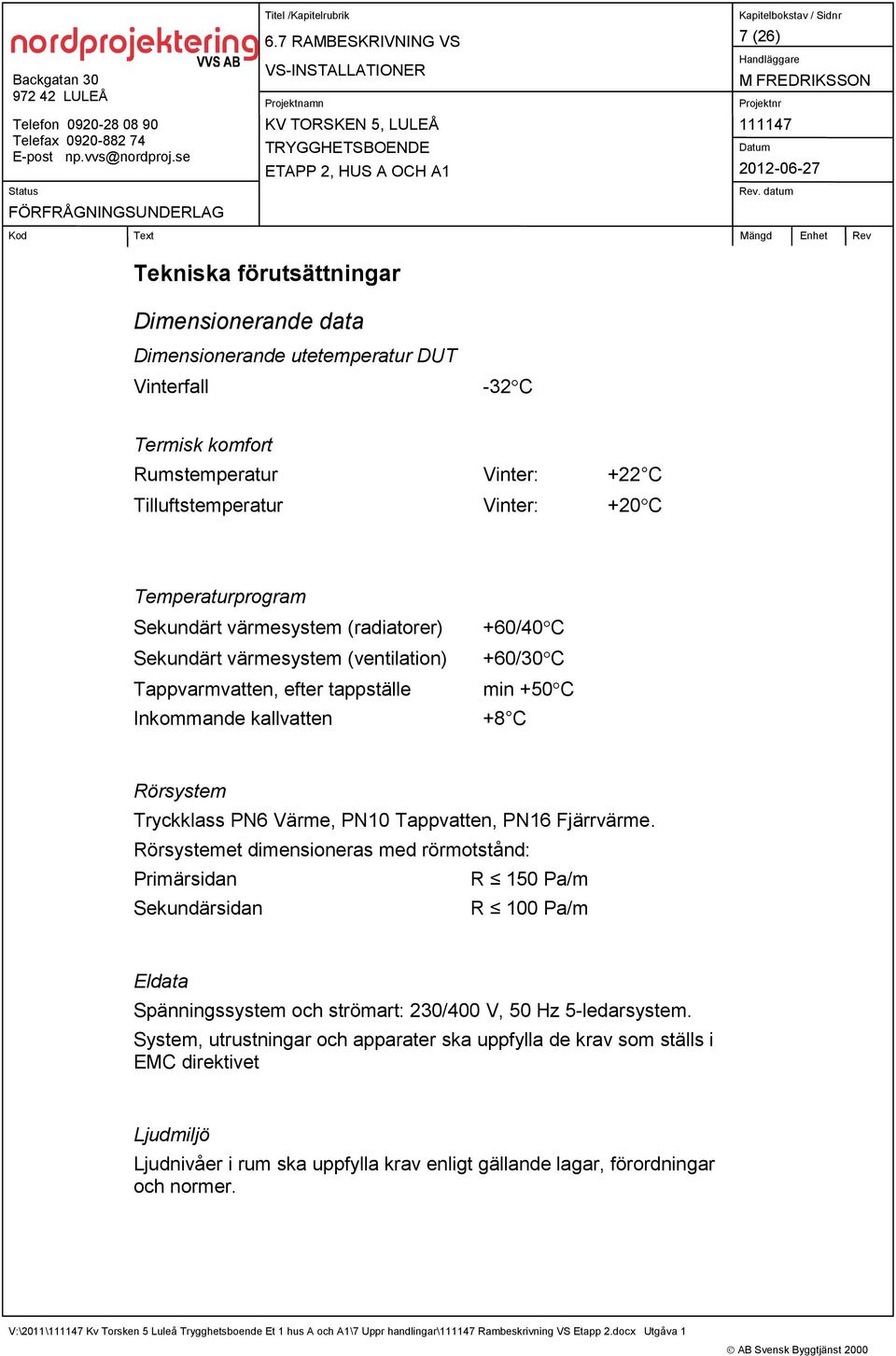

7 7 (26) Tekniska förutsättningar Dimensionerande data Dimensionerande utetemperatur DUT Vinterfall -32 C Termisk komfort Rumstemperatur Vinter: +22 C Tilluftstemperatur Vinter: +20 C Temperaturprogram Sekundärt värmesystem (radiatorer) Sekundärt värmesystem (ventilation) Tappvarmvatten, efter tappställe Inkommande kallvatten +60/40 C +60/30 C min +50 C +8 C Rörsystem Tryckklass PN6 Värme, PN10 Tappvatten, PN16 Fjärrvärme. Rörsystemet dimensioneras med rörmotstånd: Primärsidan R 150 Pa/m Sekundärsidan R 100 Pa/m Eldata Spänningssystem och strömart: 230/400 V, 50 Hz 5-ledarsystem. System, utrustningar och apparater ska uppfylla de krav som ställs i EMC direktivet Ljudmiljö Ljudnivåer i rum ska uppfylla krav enligt gällande lagar, förordningar och normer.

8 8 (26) Driftekonomi Krav på energiprestanda för system och produkter redovisas i beskrivningen under respektive tekniskt system. Obs! Det övergripande kravet på specifik energianvändning för byggnaden kan medföra att kraven på energiprestanda för system och produkter måste höjas utöver de minimi krav som ställs i denna beskrivning. Korrosionsmiljö För följande utrymmen och installationer gäller följande korrosivitetsklasser: C1: Inomhus i uppvärmda utrymmen C3: Inomhus i kalla utrymmen C4: Utomhus Övrigt Öppningar, genomföringar och tätningar Öppningar, genomföringar och tätningar i väggar, bjälklag och schakt ska vara typgodkända och utföras så att krav på ljud-, brandavskiljning, fukt-, luft- eller gastäthet upprätthålls. Utförandet av genomföringar och tätningar ska samordnas med övriga entreprenörer så att ställda funktionskrav uppnås. Genomföringar och tätningar som tillhandahålls av annan entreprenör t ex tätningar för vatten och avlopp som levereras med diskbänksskåp etc ska monteras. Typgodkända lösningar väljs där sådanna finns. Typgodkännande med montageanvisning ska sättas in i drift- och underhållsinstruktionen. Montage Material och komponenter ingående i entreprenaden ska monteras och installeras enligt tillverkarens dokumenterade anvisningar.

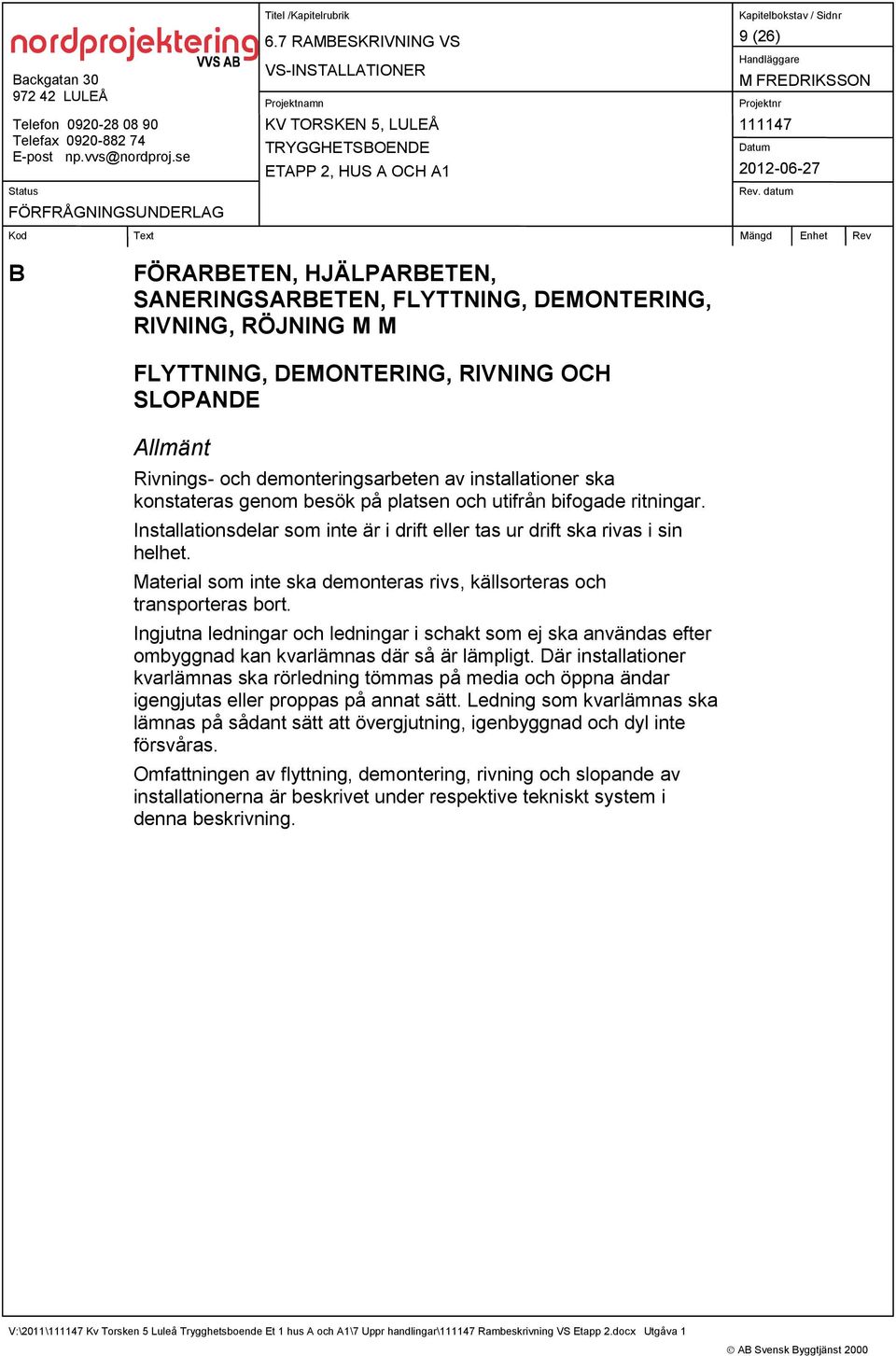

9 9 (26) B FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M FLYTTNING, DEMONTERING, RIVNING OCH SLOPANDE Allmänt Rivnings- och demonteringsarbeten av installationer ska konstateras genom besök på platsen och utifrån bifogade ritningar. Installationsdelar som inte är i drift eller tas ur drift ska rivas i sin helhet. Material som inte ska demonteras rivs, källsorteras och transporteras bort. Ingjutna ledningar och ledningar i schakt som ej ska användas efter ombyggnad kan kvarlämnas där så är lämpligt. Där installationer kvarlämnas ska rörledning tömmas på media och öppna ändar igengjutas eller proppas på annat sätt. Ledning som kvarlämnas ska lämnas på sådant sätt att övergjutning, igenbyggnad och dyl inte försvåras. Omfattningen av flyttning, demontering, rivning och slopande av installationerna är beskrivet under respektive tekniskt system i denna beskrivning.

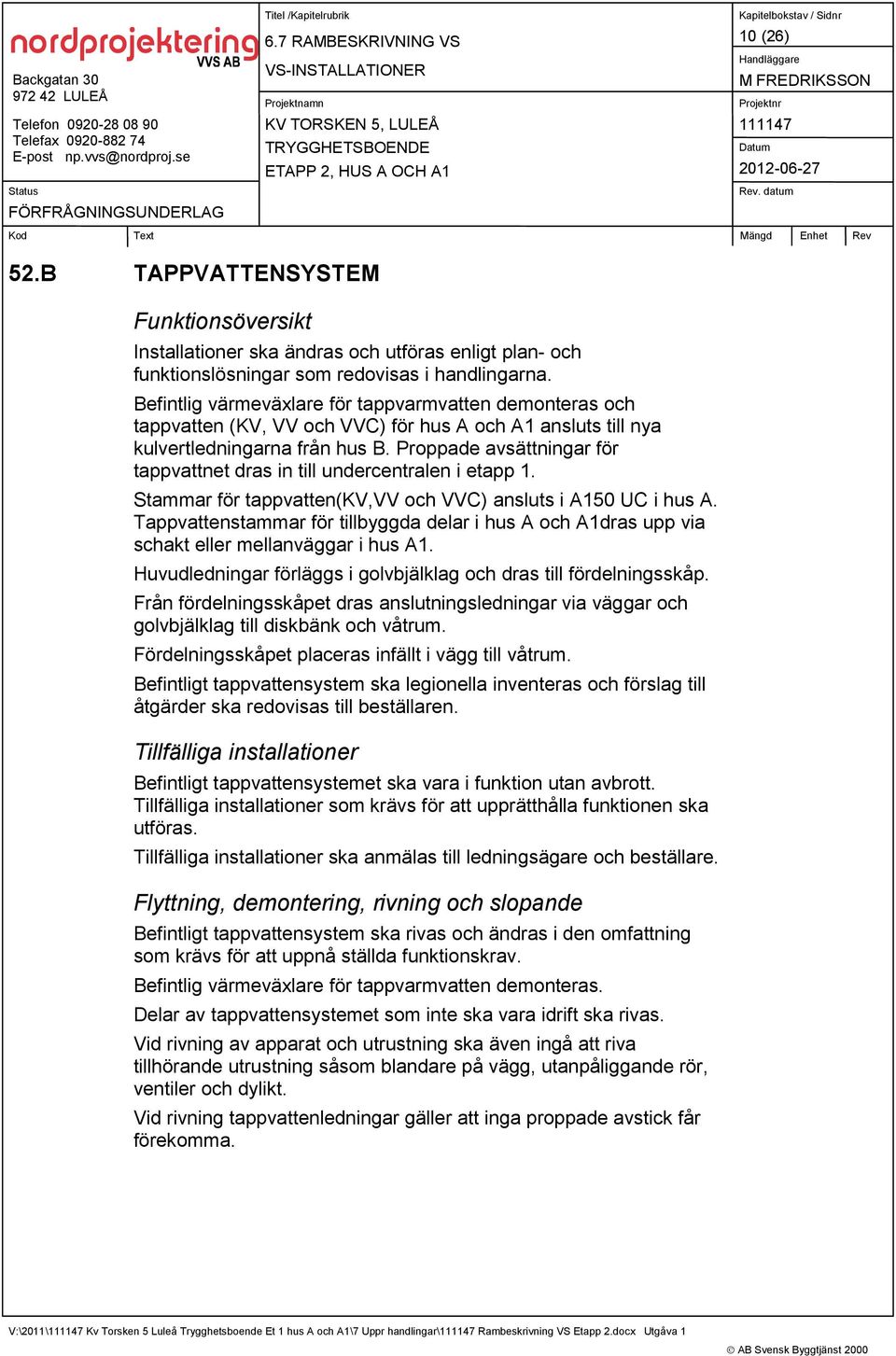

10 10 (26) 52.B TAPPVATTENSYSTEM Funktionsöversikt Installationer ska ändras och utföras enligt plan- och funktionslösningar som redovisas i handlingarna. Befintlig värmeväxlare för tappvarmvatten demonteras och tappvatten (KV, VV och VVC) för hus A och A1 ansluts till nya kulvertledningarna från hus B. Proppade avsättningar för tappvattnet dras in till undercentralen i etapp 1. Stammar för tappvatten(kv,vv och VVC) ansluts i A150 UC i hus A. Tappvattenstammar för tillbyggda delar i hus A och A1dras upp via schakt eller mellanväggar i hus A1. Huvudledningar förläggs i golvbjälklag och dras till fördelningsskåp. Från fördelningsskåpet dras anslutningsledningar via väggar och golvbjälklag till diskbänk och våtrum. Fördelningsskåpet placeras infällt i vägg till våtrum. Befintligt tappvattensystem ska legionella inventeras och förslag till åtgärder ska redovisas till beställaren. Tillfälliga installationer Befintligt tappvattensystemet ska vara i funktion utan avbrott. Tillfälliga installationer som krävs för att upprätthålla funktionen ska utföras. Tillfälliga installationer ska anmälas till ledningsägare och beställare. Flyttning, demontering, rivning och slopande Befintligt tappvattensystem ska rivas och ändras i den omfattning som krävs för att uppnå ställda funktionskrav. Befintlig värmeväxlare för tappvarmvatten demonteras. Delar av tappvattensystemet som inte ska vara idrift ska rivas. Vid rivning av apparat och utrustning ska även ingå att riva tillhörande utrustning såsom blandare på vägg, utanpåliggande rör, ventiler och dylikt. Vid rivning tappvattenledningar gäller att inga proppade avstick får förekomma.

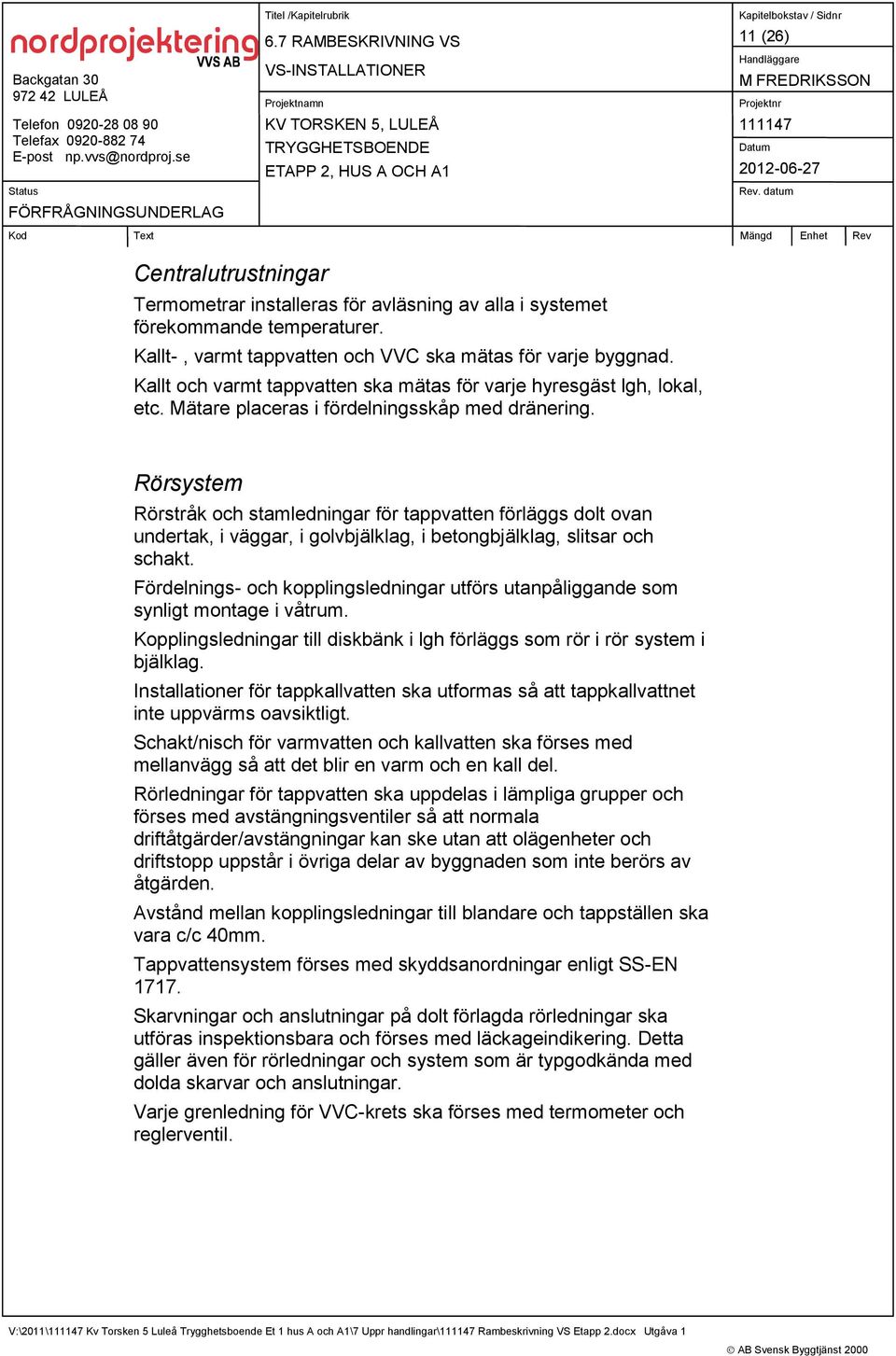

11 11 (26) Centralutrustningar Termometrar installeras för avläsning av alla i systemet förekommande temperaturer. Kallt-, varmt tappvatten och VVC ska mätas för varje byggnad. Kallt och varmt tappvatten ska mätas för varje hyresgäst lgh, lokal, etc. Mätare placeras i fördelningsskåp med dränering. Rörsystem Rörstråk och stamledningar för tappvatten förläggs dolt ovan undertak, i väggar, i golvbjälklag, i betongbjälklag, slitsar och schakt. Fördelnings- och kopplingsledningar utförs utanpåliggande som synligt montage i våtrum. Kopplingsledningar till diskbänk i lgh förläggs som rör i rör system i bjälklag. Installationer för tappkallvatten ska utformas så att tappkallvattnet inte uppvärms oavsiktligt. Schakt/nisch för varmvatten och kallvatten ska förses med mellanvägg så att det blir en varm och en kall del. Rörledningar för tappvatten ska uppdelas i lämpliga grupper och förses med avstängningsventiler så att normala driftåtgärder/avstängningar kan ske utan att olägenheter och driftstopp uppstår i övriga delar av byggnaden som inte berörs av åtgärden. Avstånd mellan kopplingsledningar till blandare och tappställen ska vara c/c 40mm. Tappvattensystem förses med skyddsanordningar enligt SS-EN Skarvningar och anslutningar på dolt förlagda rörledningar ska utföras inspektionsbara och förses med läckageindikering. Detta gäller även för rörledningar och system som är typgodkända med dolda skarvar och anslutningar. Varje grenledning för VVC-krets ska förses med termometer och reglerventil.

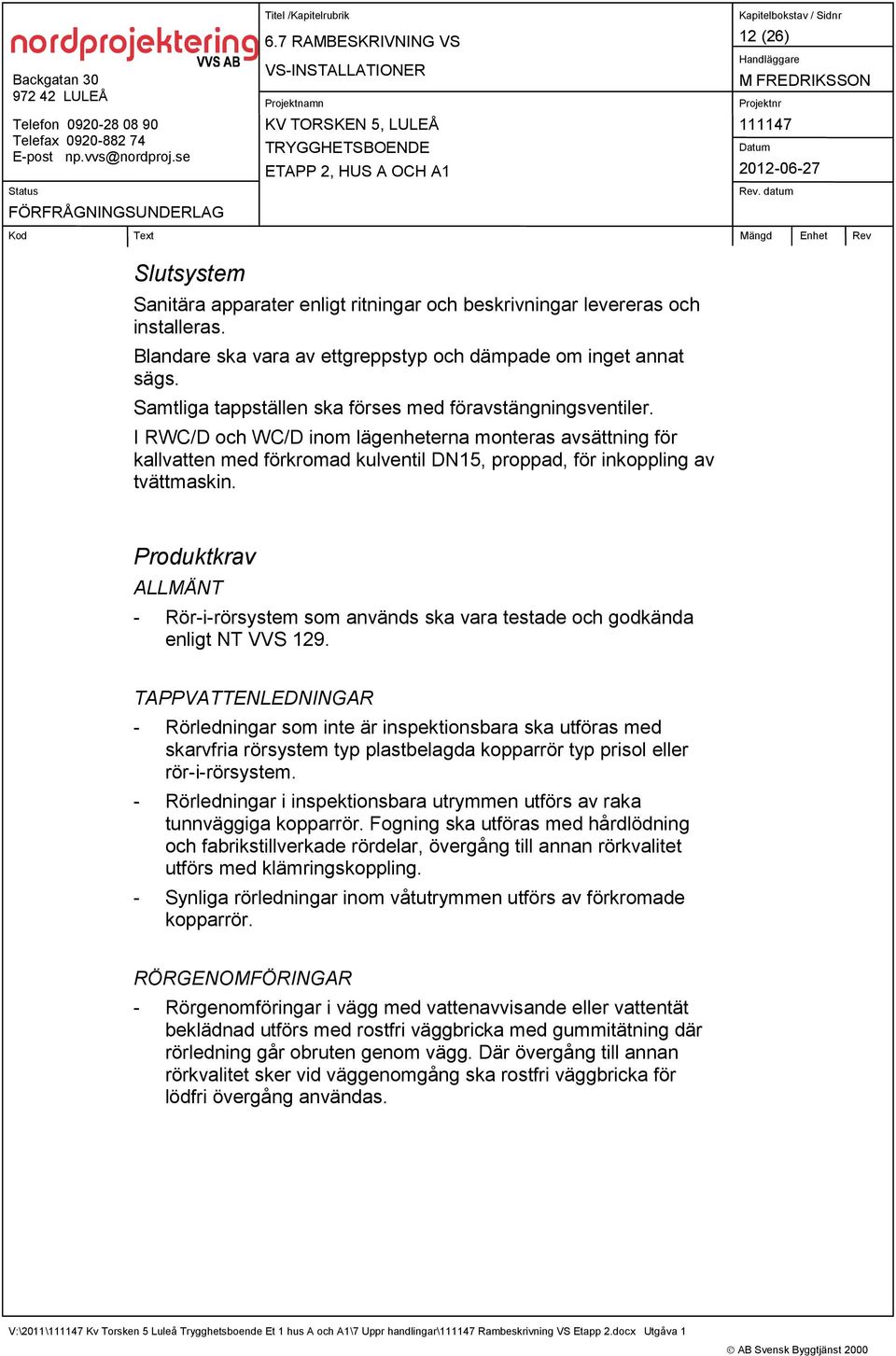

12 12 (26) Slutsystem Sanitära apparater enligt ritningar och beskrivningar levereras och installeras. Blandare ska vara av ettgreppstyp och dämpade om inget annat sägs. Samtliga tappställen ska förses med föravstängningsventiler. I RWC/D och WC/D inom lägenheterna monteras avsättning för kallvatten med förkromad kulventil DN15, proppad, för inkoppling av tvättmaskin. Produktkrav ALLMÄNT - Rör-i-rörsystem som används ska vara testade och godkända enligt NT VVS 129. TAPPVATTENLEDNINGAR - Rörledningar som inte är inspektionsbara ska utföras med skarvfria rörsystem typ plastbelagda kopparrör typ prisol eller rör-i-rörsystem. - Rörledningar i inspektionsbara utrymmen utförs av raka tunnväggiga kopparrör. Fogning ska utföras med hårdlödning och fabrikstillverkade rördelar, övergång till annan rörkvalitet utförs med klämringskoppling. - Synliga rörledningar inom våtutrymmen utförs av förkromade kopparrör. RÖRGENOMFÖRINGAR - Rörgenomföringar i vägg med vattenavvisande eller vattentät beklädnad utförs med rostfri väggbricka med gummitätning där rörledning går obruten genom vägg. Där övergång till annan rörkvalitet sker vid väggenomgång ska rostfri väggbricka för lödfri övergång användas.

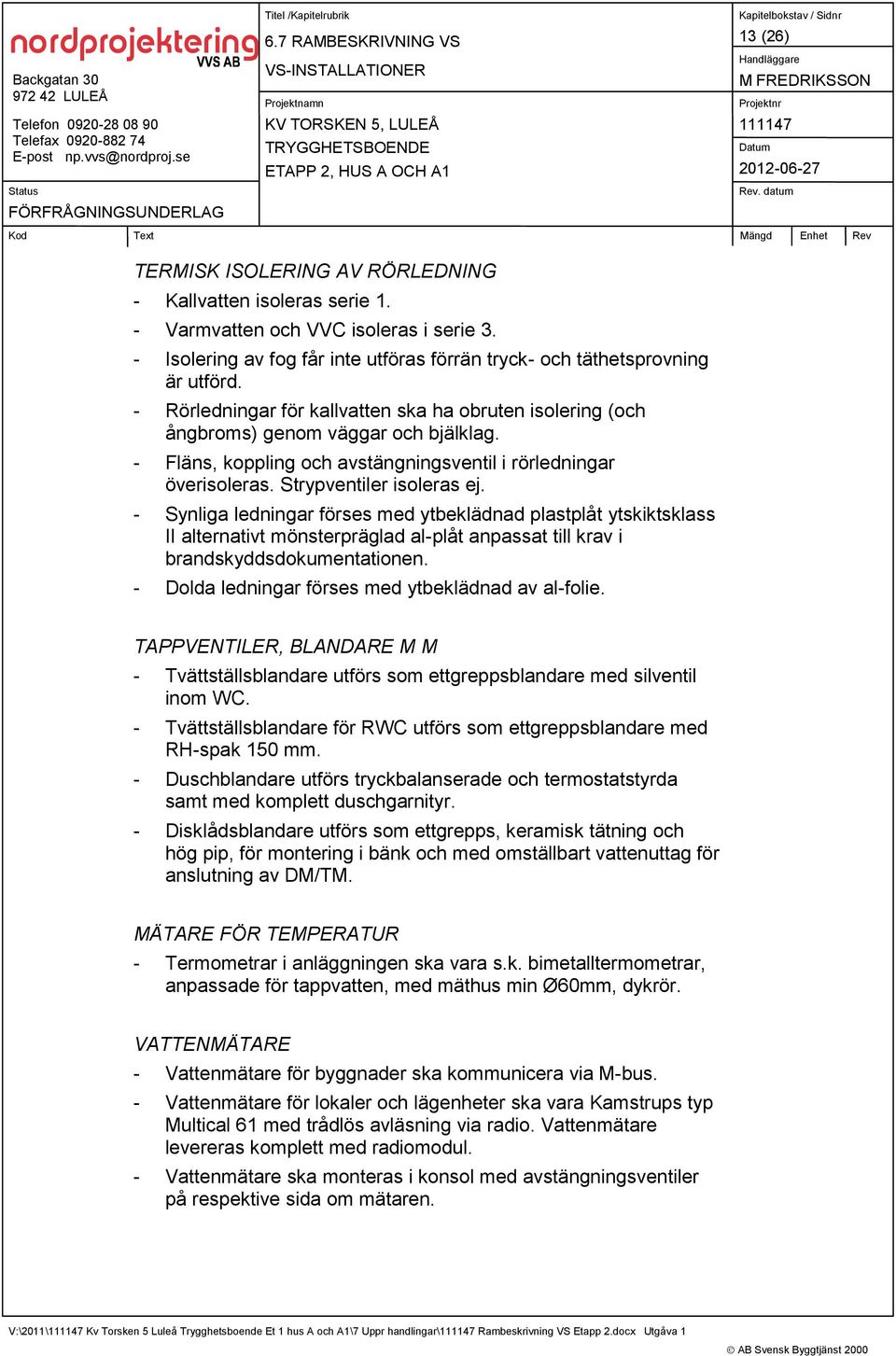

13 13 (26) TERMISK ISOLERING AV RÖRLEDNING - Kallvatten isoleras serie 1. - Varmvatten och VVC isoleras i serie 3. - Isolering av fog får inte utföras förrän tryck- och täthetsprovning är utförd. - Rörledningar för kallvatten ska ha obruten isolering (och ångbroms) genom väggar och bjälklag. - Fläns, koppling och avstängningsventil i rörledningar överisoleras. Strypventiler isoleras ej. - Synliga ledningar förses med ytbeklädnad plastplåt ytskiktsklass II alternativt mönsterpräglad al-plåt anpassat till krav i brandskyddsdokumentationen. - Dolda ledningar förses med ytbeklädnad av al-folie. TAPPVENTILER, BLANDARE M M - Tvättställsblandare utförs som ettgreppsblandare med silventil inom WC. - Tvättställsblandare för RWC utförs som ettgreppsblandare med RH-spak 150 mm. - Duschblandare utförs tryckbalanserade och termostatstyrda samt med komplett duschgarnityr. - Disklådsblandare utförs som ettgrepps, keramisk tätning och hög pip, för montering i bänk och med omställbart vattenuttag för anslutning av DM/TM. MÄTARE FÖR TEMPERATUR - Termometrar i anläggningen ska vara s.k. bimetalltermometrar, anpassade för tappvatten, med mäthus min Ø60mm, dykrör. VATTENMÄTARE - Vattenmätare för byggnader ska kommunicera via M-bus. - Vattenmätare för lokaler och lägenheter ska vara Kamstrups typ Multical 61 med trådlös avläsning via radio. Vattenmätare levereras komplett med radiomodul. - Vattenmätare ska monteras i konsol med avstängningsventiler på respektive sida om mätaren.

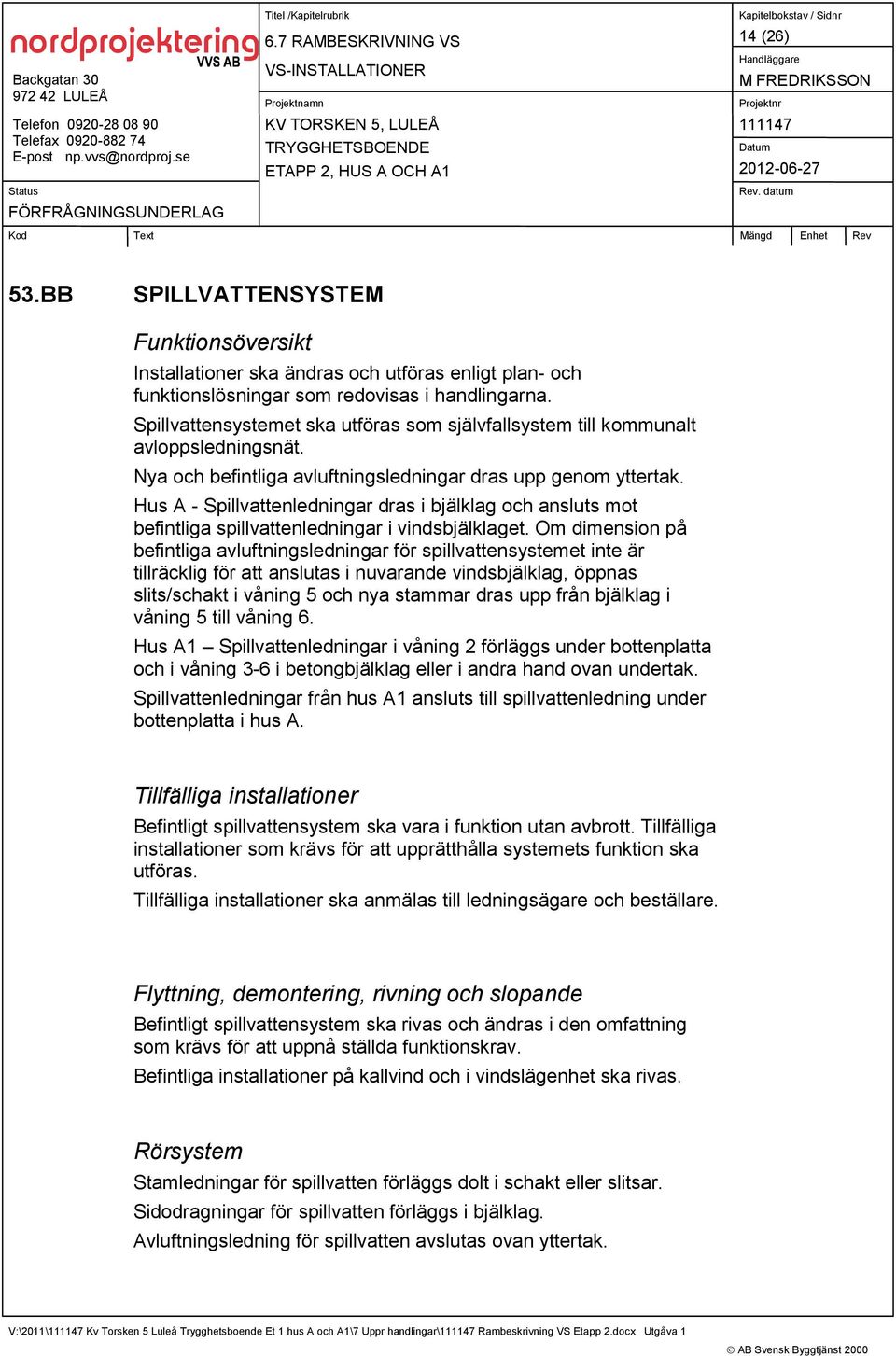

14 14 (26) 53.BB SPILLVATTENSYSTEM Funktionsöversikt Installationer ska ändras och utföras enligt plan- och funktionslösningar som redovisas i handlingarna. Spillvattensystemet ska utföras som självfallsystem till kommunalt avloppsledningsnät. Nya och befintliga avluftningsledningar dras upp genom yttertak. Hus A - Spillvattenledningar dras i bjälklag och ansluts mot befintliga spillvattenledningar i vindsbjälklaget. Om dimension på befintliga avluftningsledningar för spillvattensystemet inte är tillräcklig för att anslutas i nuvarande vindsbjälklag, öppnas slits/schakt i våning 5 och nya stammar dras upp från bjälklag i våning 5 till våning 6. Hus A1 Spillvattenledningar i våning 2 förläggs under bottenplatta och i våning 3-6 i betongbjälklag eller i andra hand ovan undertak. Spillvattenledningar från hus A1 ansluts till spillvattenledning under bottenplatta i hus A. Tillfälliga installationer Befintligt spillvattensystem ska vara i funktion utan avbrott. Tillfälliga installationer som krävs för att upprätthålla systemets funktion ska utföras. Tillfälliga installationer ska anmälas till ledningsägare och beställare. Flyttning, demontering, rivning och slopande Befintligt spillvattensystem ska rivas och ändras i den omfattning som krävs för att uppnå ställda funktionskrav. Befintliga installationer på kallvind och i vindslägenhet ska rivas. Rörsystem Stamledningar för spillvatten förläggs dolt i schakt eller slitsar. Sidodragningar för spillvatten förläggs i bjälklag. Avluftningsledning för spillvatten avslutas ovan yttertak.

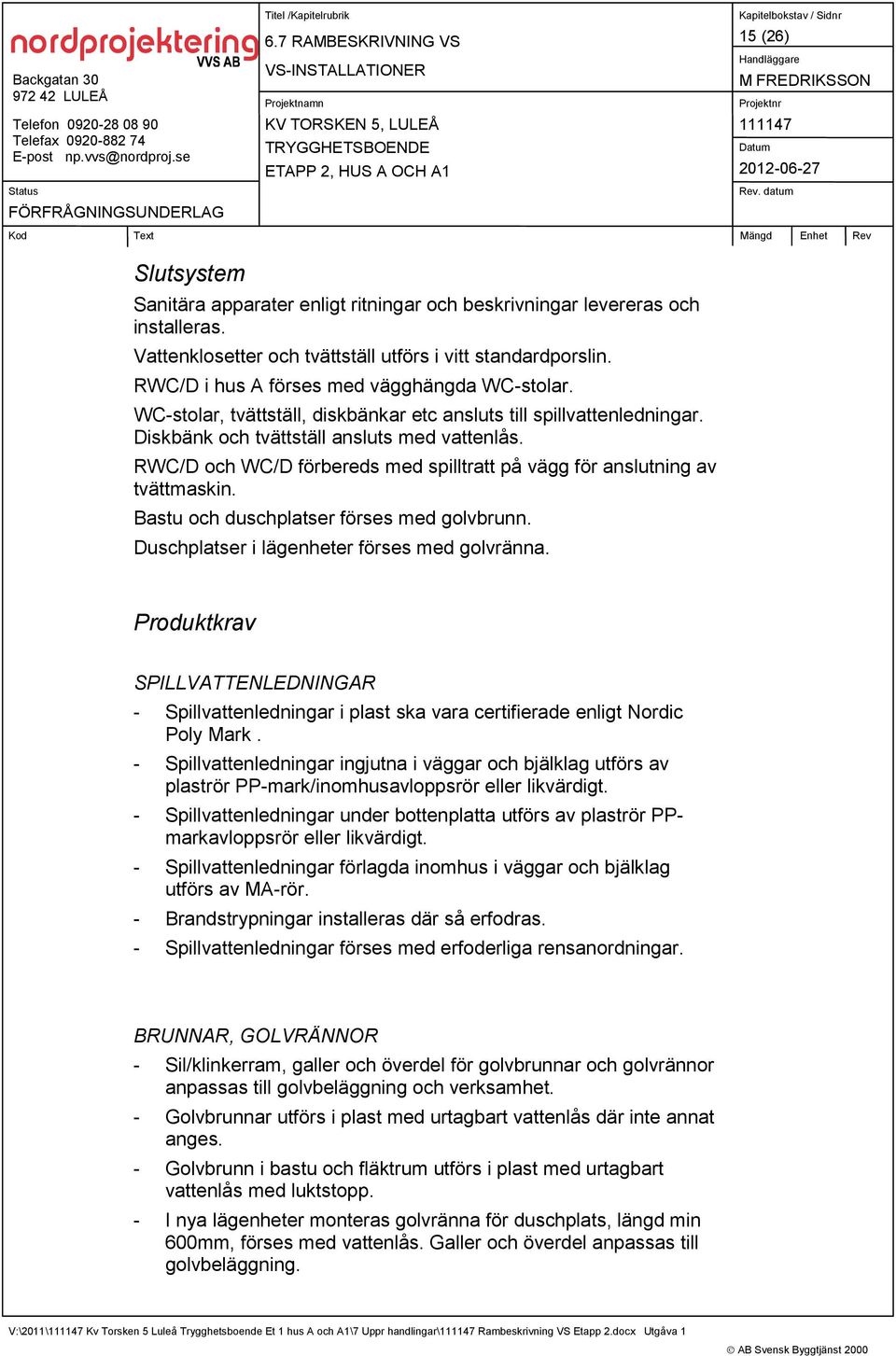

15 15 (26) Slutsystem Sanitära apparater enligt ritningar och beskrivningar levereras och installeras. Vattenklosetter och tvättställ utförs i vitt standardporslin. RWC/D i hus A förses med vägghängda WC-stolar. WC-stolar, tvättställ, diskbänkar etc ansluts till spillvattenledningar. Diskbänk och tvättställ ansluts med vattenlås. RWC/D och WC/D förbereds med spilltratt på vägg för anslutning av tvättmaskin. Bastu och duschplatser förses med golvbrunn. Duschplatser i lägenheter förses med golvränna. Produktkrav SPILLVATTENLEDNINGAR - Spillvattenledningar i plast ska vara certifierade enligt Nordic Poly Mark. - Spillvattenledningar ingjutna i väggar och bjälklag utförs av plaströr PP-mark/inomhusavloppsrör eller likvärdigt. - Spillvattenledningar under bottenplatta utförs av plaströr PPmarkavloppsrör eller likvärdigt. - Spillvattenledningar förlagda inomhus i väggar och bjälklag utförs av MA-rör. - Brandstrypningar installeras där så erfodras. - Spillvattenledningar förses med erfoderliga rensanordningar. BRUNNAR, GOLVRÄNNOR - Sil/klinkerram, galler och överdel för golvbrunnar och golvrännor anpassas till golvbeläggning och verksamhet. - Golvbrunnar utförs i plast med urtagbart vattenlås där inte annat anges. - Golvbrunn i bastu och fläktrum utförs i plast med urtagbart vattenlås med luktstopp. - I nya lägenheter monteras golvränna för duschplats, längd min 600mm, förses med vattenlås. Galler och överdel anpassas till golvbeläggning.

16 16 (26) TVÄTTSTÄLL - Tvättställ utförs i vitt standardporslin. - Tvättställ ca 570x435 mm av vitt porslin monterad på konsol, ska vara försett med ettgreppsblandare (se tappvatten), vattenlås, avlopp till golv. - RWC förses med tvättställ ca 660x580 mm av vitt porslin monterad på konsol och ska vara försett med ettgreppsblandare (se tappvatten), vattenlås, avlopp till golv. KLOSETTER - WC-stolar tillhandahålls av beställaren. Fabrikat och typ enligt senare besked från beställaren. - Vattenklosetter utförs i vitt standardporslin. - Golvmonterad WC-stol med dolt S-vattenlås i förhöjt utförande (460mm). Spolanordning med hel och halvspolning 2/4 liter. - RWC i hus A1 förses med förhöjd golvmonterad WC-stol med dolt S-vattenlås och påbyggda fällbara armstöd. Spolanordning med hel- och halvspolning 2/4 liter. - RWC i hus A förses med förhöjd väggmonterad WC-stol, dolt S- vattenlås, synlig cistern, fixtur och påbyggda fällbara armstöd. Spolanordning med hel- och halvspolning 2/4 liter. - Avstängningsventil i spolcisternens undersida. Lock och sits i vit propénplast.

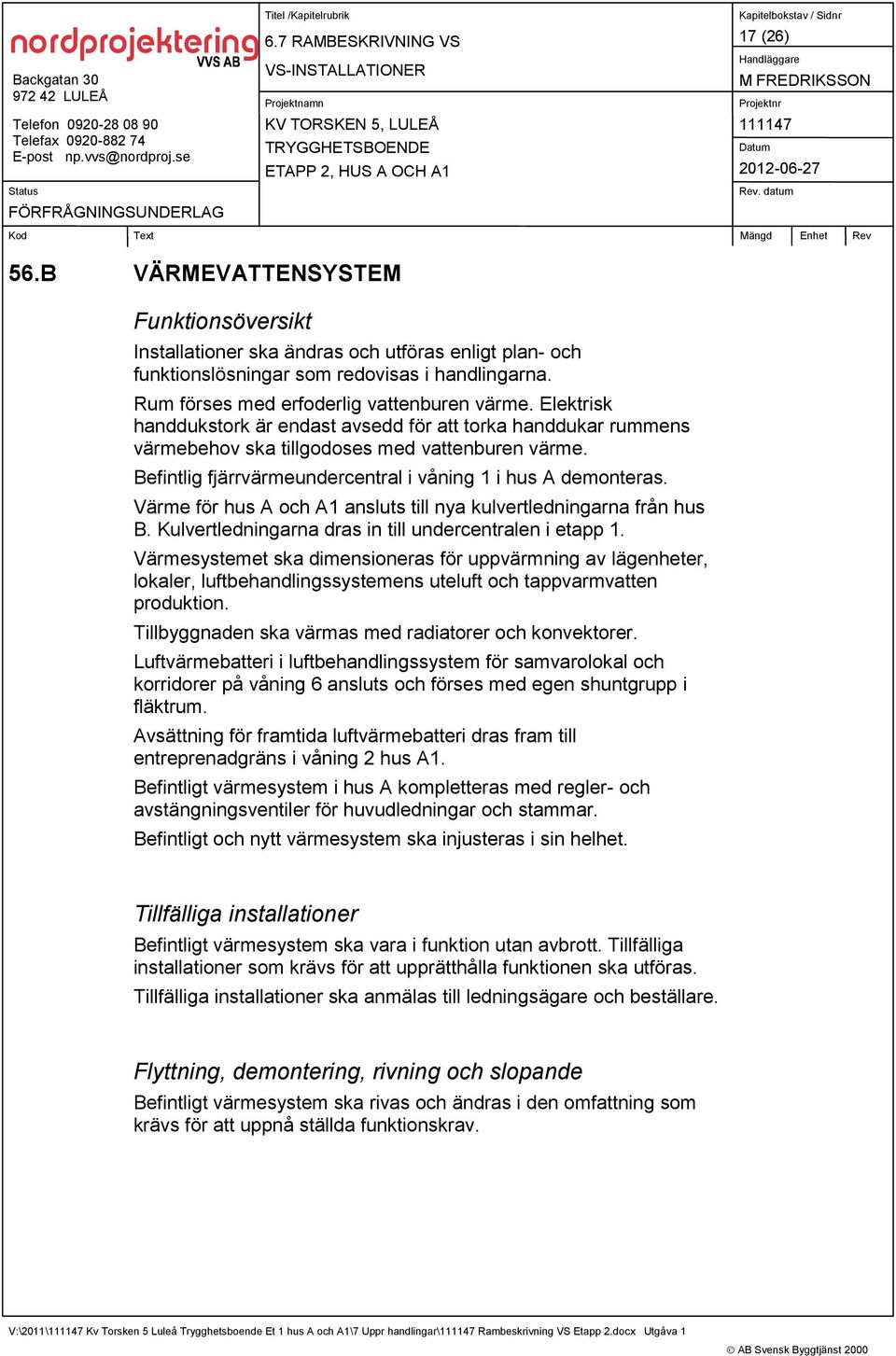

17 17 (26) 56.B VÄRMEVATTENSYSTEM Funktionsöversikt Installationer ska ändras och utföras enligt plan- och funktionslösningar som redovisas i handlingarna. Rum förses med erfoderlig vattenburen värme. Elektrisk handdukstork är endast avsedd för att torka handdukar rummens värmebehov ska tillgodoses med vattenburen värme. Befintlig fjärrvärmeundercentral i våning 1 i hus A demonteras. Värme för hus A och A1 ansluts till nya kulvertledningarna från hus B. Kulvertledningarna dras in till undercentralen i etapp 1. Värmesystemet ska dimensioneras för uppvärmning av lägenheter, lokaler, luftbehandlingssystemens uteluft och tappvarmvatten produktion. Tillbyggnaden ska värmas med radiatorer och konvektorer. Luftvärmebatteri i luftbehandlingssystem för samvarolokal och korridorer på våning 6 ansluts och förses med egen shuntgrupp i fläktrum. Avsättning för framtida luftvärmebatteri dras fram till entreprenadgräns i våning 2 hus A1. Befintligt värmesystem i hus A kompletteras med regler- och avstängningsventiler för huvudledningar och stammar. Befintligt och nytt värmesystem ska injusteras i sin helhet. Tillfälliga installationer Befintligt värmesystem ska vara i funktion utan avbrott. Tillfälliga installationer som krävs för att upprätthålla funktionen ska utföras. Tillfälliga installationer ska anmälas till ledningsägare och beställare. Flyttning, demontering, rivning och slopande Befintligt värmesystem ska rivas och ändras i den omfattning som krävs för att uppnå ställda funktionskrav.

18 18 (26) Centralutrustning Värme för hus A och A1 ansluts till nya kulvertledningar från hus B. Värmesystemet delas i två system. Ett system för befintlig byggnad hus A och ett system för tillbyggda delar (hus A och A1) och nya luftbehandlingsaggregat. Rörsystem Värmesystem utförs som 2-rörssystem. Huvudledningar för tillbyggnaden ansluts till befintligt värmesystem i undercentralen i våning 1. Fördelningsledningar för nya radiatorer uppdelas i lämpliga grupper som förses med avstängnings- och injusteringsventiler så att normala driftåtgärder kan utföras utan att olägenheter uppstår i övriga byggnaden. Kopplingsledningar förläggs synligt och oisolerade. Skarvningar och anslutningar på dolt förlagda rörledningar ska utföras inspektionsbara och förses med läckageindikering. Detta gäller även för rörledningar och system som är typgodkända med dolda skarvar och anslutningar. Erfoderliga expansionsupptagande anordningar och fixeringar utförs. Manuella termometrar installeras för avläsning av alla i systemen förekommande temperaturer. Avtappningsanordningar utförs i lågpunkter. Luftningsanordningar utförs i högpunkter. Silfilter ska rengöras efter en veckas drifttid. Där fördelningsledningar mellan radiatorerna ska förläggas dolt i bjälklag eller ingjutet kan typ qattrokoppel användas förutsatt att grupperna utförs i lämplig storlek. Hus A Värmestammar dras upp genom schakt i hus A1. Rörstråk för våning 6 förläggs i bjälklag till fördelningsskåp i korridor. Från fördelningsskåp dras fördelningsledningar i bjälklag till radiatorer. Hus A1 Rörstråk förläggs ingjutet i bjälklag på våning 3. Värmestammar förläggs mot yttervägg.

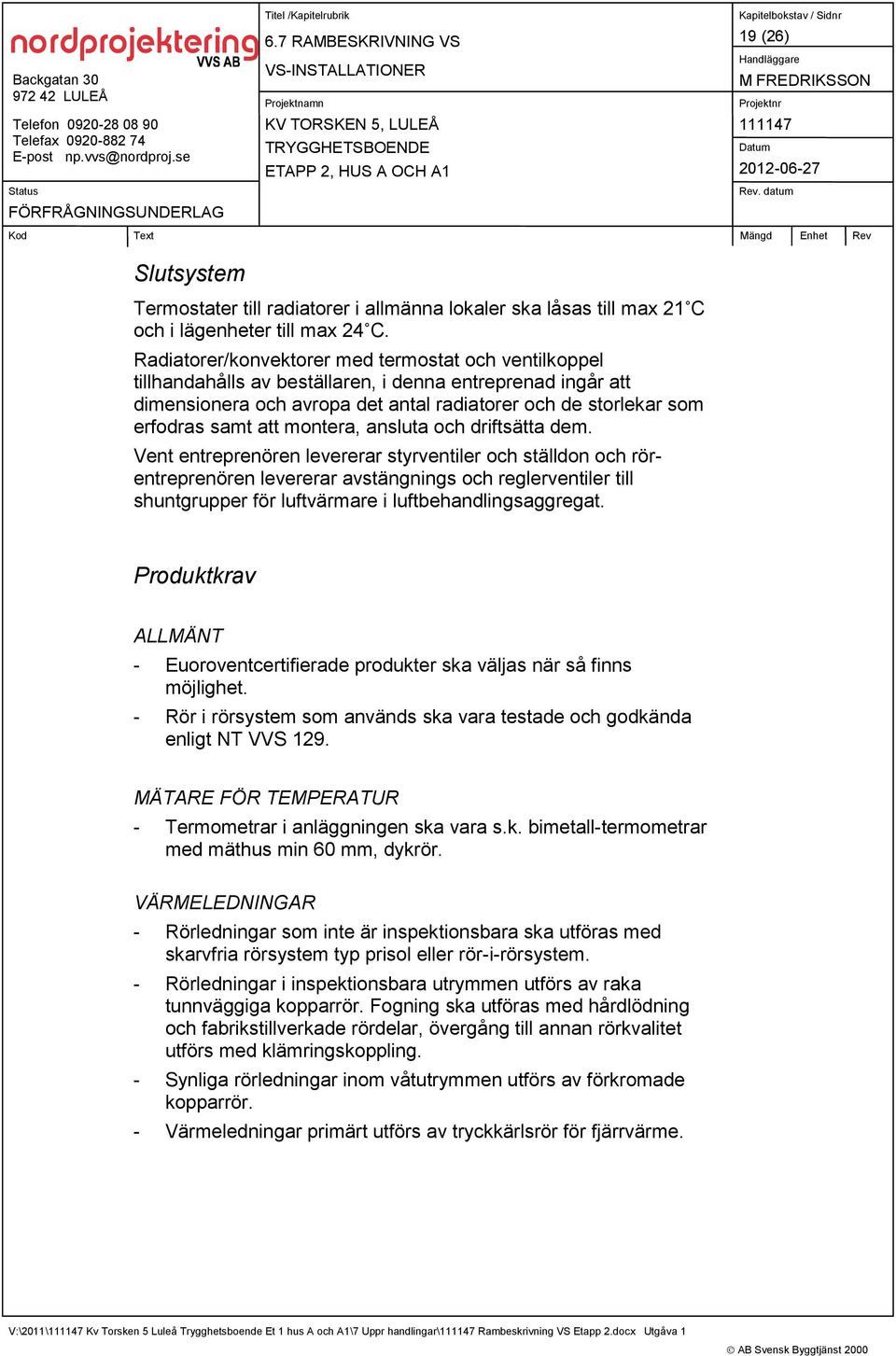

19 19 (26) Slutsystem Termostater till radiatorer i allmänna lokaler ska låsas till max 21 C och i lägenheter till max 24 C. Radiatorer/konvektorer med termostat och ventilkoppel tillhandahålls av beställaren, i denna entreprenad ingår att dimensionera och avropa det antal radiatorer och de storlekar som erfodras samt att montera, ansluta och driftsätta dem. Vent entreprenören levererar styrventiler och ställdon och rörentreprenören levererar avstängnings och reglerventiler till shuntgrupper för luftvärmare i luftbehandlingsaggregat. Produktkrav ALLMÄNT - Euoroventcertifierade produkter ska väljas när så finns möjlighet. - Rör i rörsystem som används ska vara testade och godkända enligt NT VVS 129. MÄTARE FÖR TEMPERATUR - Termometrar i anläggningen ska vara s.k. bimetall-termometrar med mäthus min 60 mm, dykrör. VÄRMELEDNINGAR - Rörledningar som inte är inspektionsbara ska utföras med skarvfria rörsystem typ prisol eller rör-i-rörsystem. - Rörledningar i inspektionsbara utrymmen utförs av raka tunnväggiga kopparrör. Fogning ska utföras med hårdlödning och fabrikstillverkade rördelar, övergång till annan rörkvalitet utförs med klämringskoppling. - Synliga rörledningar inom våtutrymmen utförs av förkromade kopparrör. - Värmeledningar primärt utförs av tryckkärlsrör för fjärrvärme.

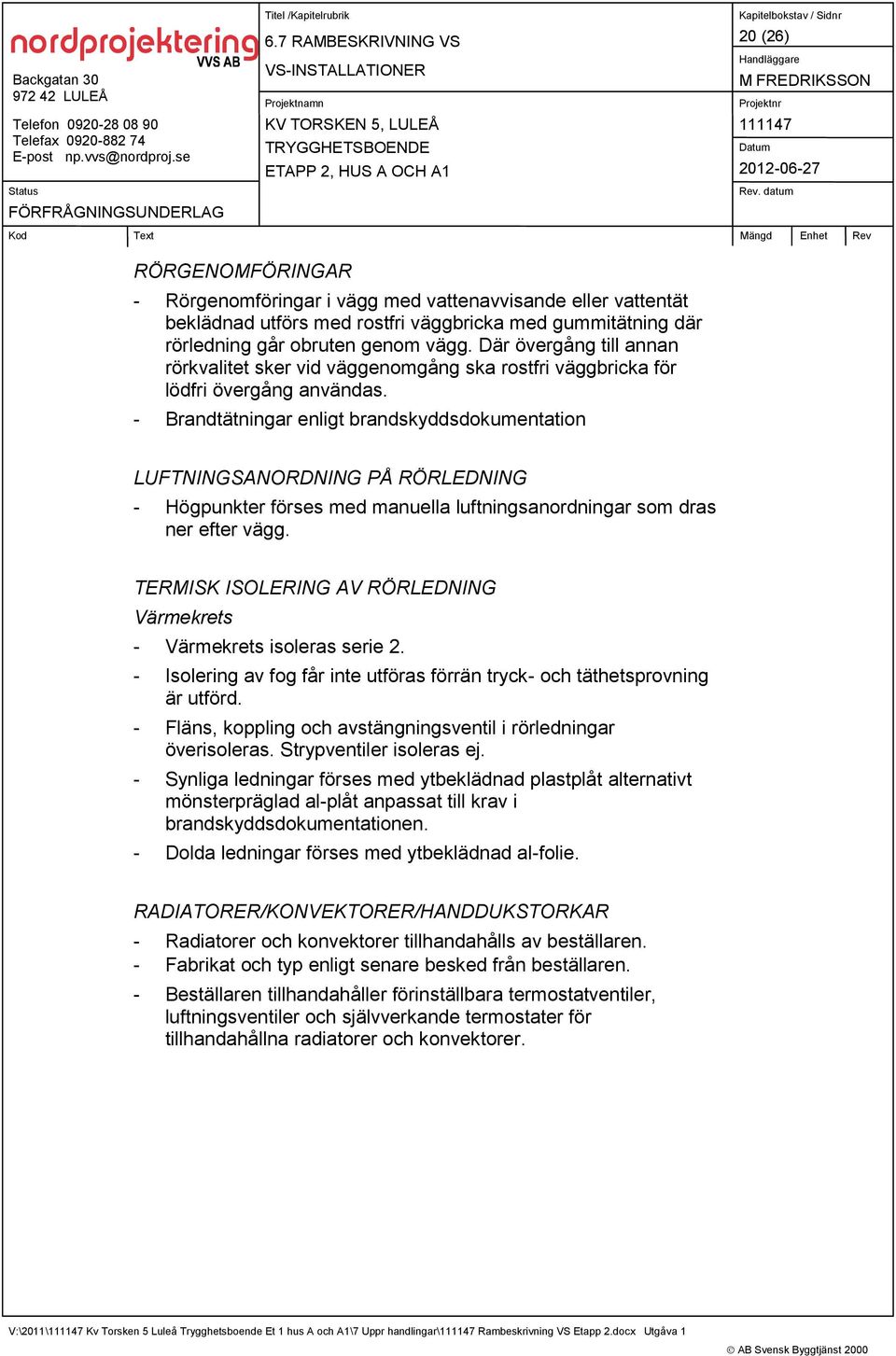

20 20 (26) RÖRGENOMFÖRINGAR - Rörgenomföringar i vägg med vattenavvisande eller vattentät beklädnad utförs med rostfri väggbricka med gummitätning där rörledning går obruten genom vägg. Där övergång till annan rörkvalitet sker vid väggenomgång ska rostfri väggbricka för lödfri övergång användas. - Brandtätningar enligt brandskyddsdokumentation LUFTNINGSANORDNING PÅ RÖRLEDNING - Högpunkter förses med manuella luftningsanordningar som dras ner efter vägg. TERMISK ISOLERING AV RÖRLEDNING Värmekrets - Värmekrets isoleras serie 2. - Isolering av fog får inte utföras förrän tryck- och täthetsprovning är utförd. - Fläns, koppling och avstängningsventil i rörledningar överisoleras. Strypventiler isoleras ej. - Synliga ledningar förses med ytbeklädnad plastplåt alternativt mönsterpräglad al-plåt anpassat till krav i brandskyddsdokumentationen. - Dolda ledningar förses med ytbeklädnad al-folie. RADIATORER/KONVEKTORER/HANDDUKSTORKAR - Radiatorer och konvektorer tillhandahålls av beställaren. - Fabrikat och typ enligt senare besked från beställaren. - Beställaren tillhandahåller förinställbara termostatventiler, luftningsventiler och självverkande termostater för tillhandahållna radiatorer och konvektorer.

21 21 (26) MÄRKNING, PROVNING, DOKUMENTATION M M Märkning av vvs-, kyl- och processmedieinstallationer Samtliga nya installationer ska märkas. Brandtätning för VVS installationer ska märkas. Följande uppgifter ska finnas på märkskylt: produktnamn identifieringsnummer brandteknisk klass typgodkännandenummer installatör. Märkband ska vara av typ TOP- eller TIP-System. Rörledning märks med mediatyp, ritningsbeteckning och flödespil. Huvudavstängnings- och gruppventiler ska märkas med ventilens funktion i klartext. Huvudkomponenter såsom pumpar, värmeväxlare, kompressoraggregat, pannor, expansionskärl ska märkas. Blandningskärl ska märkas med typ av blandning med procenthalt, inplastat säkerhetsdatablad och farosymbol. Ventilationskanaler i apparatrum och kallvind ska förses med märkning som anger lufttyp (t ex frånluft, tillluft) och flödesriktning. Differenstryckmätare för luftfilter ska märkas med filterklass och rekomenderat sluttryckfall vid dimensionerande driftfall enligt SS-EN 779. Mätuttag och fasta mätdon i ventilationskanaler ska numreras och märkas med löpnummer och föras in på relationsritning. Skyltar och märkbrickor Skyltar och märkbrickor ska vara utförda av plast. Märkskyltar ska vara utförda med texthöjd 8 mm, fastskruvade, Märkskyltar ska vara graverade med svart text på vit botten. Märkskyltar får ej monteras på apparat. Skylt ska fästas med skruv. Märkbricka ska hängas upp med S-krok.

22 22 (26) PROVNING OCH INJUSTERING AV INSTALLATIONSSYSTEM Samordnad provning Samordnad provning av alla installationer ska utföras. Provning av vvs-, kyl- och processmediesystem Samtliga nya rörledningar ska tryck- och täthetskontrolleras. Tryckmedium Vid tryck- och täthetskontrollen ska vatten användas som tryckmedium. Rörledningar för tappvatten ska provas genom tryckkontroll. Värmesystemets beräkningstryck är 600 kpa. Tappvattensystemets beräkningstryck är kpa. Injustering av installationssystem Flöden i varmvattencirkulationssystemet ska injusteras, injustering ska dokumenteras i protokoll. Flöden genom regler- och radiatorventiler i samtliga system även befintliga ska injusteras, injustering ska dokumenteras i protokoll. Injusteringsvärden för nya- och befintliga regler- och radiatorventiler ska beräknas och föras in på relationsritningar. Injustering ska utföras så att dimensionerande strypventil har ett maximalt tryckfall på mellan 3-5 kpa Differenstryckstyrda pumpar ska injusteras. Inställda värden dokumenteras.

23 23 (26) TEKNISK DOKUMENTATION M M FÖR INSTALLATIONER Generellt Ritningsfiler ska vara i Autodesks dwg-format 2000 eller senare för Windows i PC-miljö. Ritningar ska vara utförda i AutoCad och applikationsprogram MagiCad. Den digitala redovisningen av ritningar ska följa principen för modell orienterat ritande enligt BH90 (Bygghandling 90), del 8. Modellorienterat projektupplägg (2D) ska användas enligt de riktlinjer som anges i BH90 kapitel Undantag får göras för lagerfil, ritningsinformationsfil och komplementfiler. Ritningar ska numreras enligt BH90. Ritningsdefinitionsfiler ska ha morsvarande namn som ritningen. Plottfiler ska namnges enligt samma metod med tillägget.plt. Ritningsfiler till beställaren ska levereras på följande sätt: - Bundna ritningsfiler i dwg-format samt ritningar över sektioner och uppställningsritningar. - Plottfiler och pdf-filer. - Dokumentfiler såsom beskrivningar, handlingsförteckningar etc ska överlämnas i Microsoft Office 2003 eller senare. Bygghandlingar för vvs-, kyl- och processmedieinstallationer Handlingar ska levereras enligt följande : - Ritningar ska levereras i 1 omg A1 och 1 omg A3 kopior till beställaren. - Övriga tekniska beskrivningar ska levereras 1 omg A4 kopior. Entreprenören ska för egna arbeten tillhandahålla håltagningsritningar samt anvisningar för byggnadstekniska åtgärder.

24 24 (26) RELATIONSHANDLINGAR FÖR INSTALLATIONER Relationshandlingar för vvs-, kyl- och processmedieinstallationer Handlingar ska levereras enligt följande: Ritningar ska levereras i 1 omg A1 och 1 omg A3 kopior till beställaren. Ritningar ska vara utförda i AutoCad och applikationsprogram MagiCad. Entreprenören ska leverera en CD-skiva med redigerbara filer (dwg, epj, lin, qpd) samt i pdf - format. Fodral och skiva ska vara märkt med objekt, innehåll och datum. Övriga tekniska beskrivningar ska levereras (förutom 1 omg. kopior) på en CD-skiva. Fodral och skiva ska vara märkt med objekt, innehåll och datum. Injusteringsvärden för nya- och befintliga regler- och radiatorventiler ska beräknas och föras in på relationsritningar.

25 25 (26) DRIFTINSTRUKTIONER FÖR INSTALLATIONER Driftinstruktioner för vvs-, kyl- och processmedieinstallationer Entreprenören upprättar drift- och underhållsinstruktioner bestående av: Fabrikantanvisningar med reservdelsförteckning Felsökningsschema /anvisningar Elkopplingsscheman, apparatskåpsritningar. Injusteringsprotokoll, intyg, provningsprotokoll m m. Flödesscheman med komponent- och ventilförteckning samt funktionsbeskrivningar. Adressförteckning med uppgifter om entreprenörer, konsulter, myndigheter, förvaltare, och leverantörer. Driftinstruktion samordnas med underhållsinstruktion. Driftinstruktioner levereras i 2 omg insatta i A4 pärmar och 1 CD med dokument i pdf format. Produktdatablad Datakörningar på värmepumpar, värmeväxlare, pumpar, fläktar, luftbehandlingsaggregat etc. Levererad produkt ska markeras i respektive dokument. UNDERHÅLLSINSTRUKTIONER FÖR INSTALLATIONER Underhållsinstruktioner för vvs-, kyl- och processmedieinstallationer Underhållsinstruktioner samordnas med och utgör del av driftinstruktionen.

26 26 (26) INFORMATION TILL DRIFT- OCH UNDERHÅLLSPERSONAL Information ska hållas vid två tillfällen. Drift- och underhållsinstruktioner ska presenteras och användas som underlag vid utbildning av beställarens personal. Tidsåtgång beräknas till 2 tim/tillfälle och teknik. ARBETEN EFTER SLUTBESIKTNING Under den löpande garantitiden ska de serviceåtgärder vidtas, som tillverkaren föreskriver för de enskilda sakvarorna. Dock ska minst två servicebesök per garantiår utföras, varav det sista besöket ska ske inom 30 dagar före garantitidens utgång. Två veckor före planerat servicebesök ska entreprenören meddela beställaren tid för besöket så att ansvariga personer ges möjlighet att närvara vid servicebesöket.
