Korsholms Hälsovårdscentral / Ombyggnad / sanering av ytterväggar samt sockel.

Transkript

1 ARBETSBESKRIVNING 1. Projekt Korsholms Hälsovårdscentral / Ombyggnad / sanering av ytterväggar samt sockel. 2. Byggherre Korsholms kommun 3. Planerare - Konstr. Planering och arbetsbeskrivning: Drytec Oy Vasa / Projektets omfattning Arbetet omfattar ombyggnad / sanering av ytterväggskonstruktionen enligt bifogade handlingar. 5. Skyddsåtgärder Eftersom verksamheten i Hälsovårdscentralen fortgår under tiden då arbetet utförs bör ändamålsenliga skyddsanordningar ordnas, för att förhindra personskador. Staket bör uppsättas på behörigt avstånd från arbetsplatsen för att förhindra att personer vistas uppefter byggnaden. Befintliga konstruktioner som ej berörs av omändringsarbetet bör skyddas. Vid situationer där det uppstår skador på närliggande konstruktioner ålägges entreprenören att sätta dessa i ursprungligt skick. Allt material lagras på situationsplanen anvisad plats. Detta gäller material som skall användas samt material från rivningsarbetet.

2 6. Byggnadsarbeten 6.1 Allmänt Entreprenören bör i offertskedet bekanta sig med arbetsplatsen för att konstatera nuläget. 6.2 Ytterväggskonstruktion Ytterväggen utförs enligt bifogade konstruktions-/detalj- ritningar. Hälsovårdscentralen delas in i tre stycken olika flyglar: 70-, 80- och 90-tals delen. (se bilaga 1) Vid ytterväggar där fönstren helt och hållet separerar den nedre och övre yttretegelfasaden (se bilaga 2, sida 1) utförs ytterväggen enligt konstr. Ritn. 001 samt tals delen: Det yttre tegelskalet rivs från sockel upp till nedre kant fönster. Värmeisoleringen samt fönsterplåtar rivs. Hårdull i sockelklyvningen rivs ca 230 mm neråt från sockelns övre kant. 2-komponents Uretan fylls i sockelklyvningen upp till övre kant sockel. Kingspan Therma (100 mm + 50 mm) (eller motsvarande) används som värmeisolering och limmas fast till det inre tegelskalet. Luftspalten byggs upp med stående skålning 32 x 100 mm c 600). Den stående skålningen spikas fast i det inre tegelskalet med t.ex. självborrande betongskruvar och binder ihop den yttre fasaden med den inre. Förankringslängd i tegelskalet mm. Liggandepanel 20 x 120 på utsidan. Färg enligt överenskommelse med byggherren. En längsgående 48 x 148 monteras under befintlig fönsterbalk/ram på grund av framtida fönsterbyte Fönsterbalken fästs med vinkeljärn. En provisorisk fönsterplåt monteras. En droppplåt monteras vid sockeln i samband med utförandet av luftspalten. 80-tals delen: Det yttre tegelskalet rivs från sockel upp till nedre kant fönster. Värmeisoleringen samt fönsterplåtar rivs. Styrox i sockelklyvningen rivs ca 30 cm neråt från sockelns övre kant. 2-komponents Uretan fylls i sockelklyvningen upp till övre kant sockel. Kingspan Therma (150 mm + 30 mm) (eller motsvarande) används som värmeisolering och limmas fast till det inre tegelskalet. Luftspalten byggs upp med stående skålning 32 x 100 mm c 600). Den stående skålningen spikas fast i det inre tegelskalet med t.ex. självborrande betongskruvar och binder ihop den yttre fasaden med den inre (förankringsdjup i tegelskal 40-50mm). Liggandepanel 20 x 120 på utsidan. Färg enligt överenskommelse med byggherren. En längsgående 148 x 48 monteras under befintlig fönsterbalk/ram på grund av framtida fönsterbyte. Fönsterbalken fästs med vinkeljärn (fönsterbalkens placering beror på storlek på framtida fönster). Ny fönsterplåt monteras. En dropp-plåt monteras vid sockeln i samband med utförandet av luftspalten.

3 Vid övriga ytterväggar (se bilaga 2, sida 2) utförs saneringen av ytterväggarna enligt konstr. Ritningar 001, 002 samt tals delen: Det yttre tegelskalet öppnas upp ca 4 tegelstenar uppåt från sockeln. (eller enligt behov). Hårdullen i sockelklyvningen rivs ca 23 cm neråt från sockeln övre kant. Bergull rivs i ytterväggen ca 30 cm uppåt från sockelns övre kant.en eftergjutning utförs ovanpå sockeln för att nå erforderlig höjd.(endast på 70-tals delen)(se konstr. Ritn. 001) 2- komponents Uretan fylls i sockelklyvningen upp till övre kant sockel. Ny bergull monteras ca 30 cm upp från sockeln övre kant. Öppningarna i ytterväggen muras igen med rött modultegel av samma modell som det befintliga teglet. 80-tals delen: Det yttre tegelskalet öppnas upp ca 4 tegelstenar uppåt från sockeln. (eller enligt behov). Styroxen samt glasullen i sockelklyvningen rivs ca 30 cm neråt från sockeln övre kant. Glasull rivs i ytterväggen ca 30 cm uppåt från sockelns övre kant. 2-komponents Uretan fylls i sockelklyvningen upp till övre kant sockel. Ny bergull monteras ca 30 cm upp från sockeln övre kant. Öppningarna i ytterväggen muras igen med rött modultegel av samma modell som det befintliga teglet. 90-tals delen: Det yttre tegelskalet öppnas upp ca 4 tegelstenar uppåt från sockeln. (eller enligt behov). Styroxen samt glasullen i sockelklyvningen rivs ca 30 cm neråt från sockeln övre kant. Värmeisoleringen rivs i ytterväggen ca 30 cm uppåt från sockelns övre kant. 2- komponents Uretan fylls i sockelklyvningen upp till övre kant sockel. Ny bergull monteras ca 30 cm upp från sockeln övre kant. Öppningarna i ytterväggen muras igen med rött modultegel av samma modell som det befintliga teglet. 90-tals delen (under större fönstermodeller) (se bilaga 2, sida 3, samt konstr. Ritn. 003): Det yttre tegelskalet öppnas upp 2 tegelstenar uppåt från sockeln. Sockeln sågas upp under fönstren. Styroxen samt glasullen i sockelklyvningen rivs ca 30 cm neråt från sockeln övre kant. Värmeisoleringen rivs i ytterväggen upp till fönstrets undre kant. Öppningarna i sockeln gjuts igen. 2-komponents Uretan fylls i sockelklyvningen upp till övre kant sockel. Ny bergull monteras ca 30 cm upp från sockeln övre kant. Öppningarna i ytterväggen muras igen med rött modultegel av samma modell som det befintliga teglet. 6.3 Målningsarbeten Eventuella mindre ytor som eventuellt skadas vid byggnadsarbetet målas i enlighet med omkringliggande ytor. Vasa Jonas Österåker BI Drytec Oy

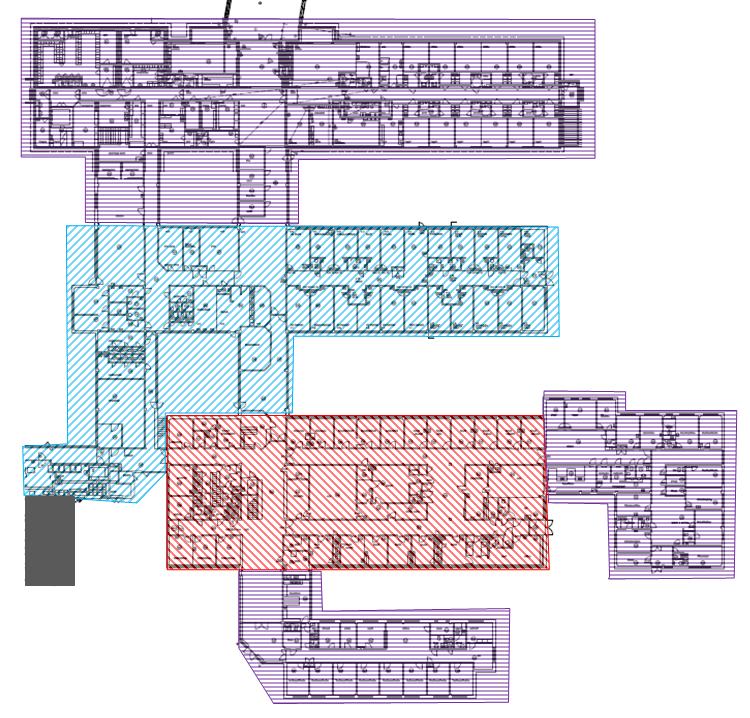

4 90-tal 80-tal 70-tal 90-tal ENTREPRENADGÄNS

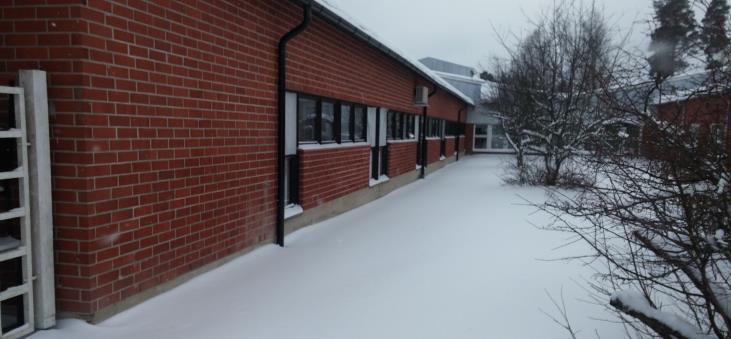

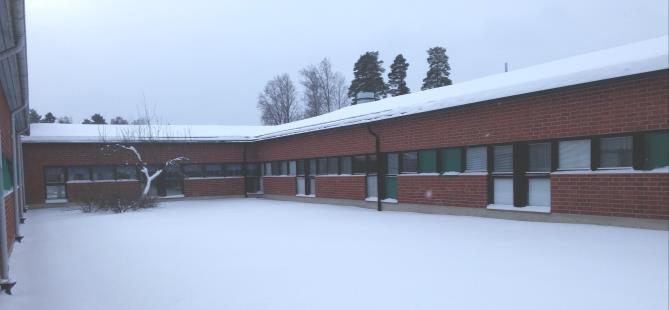

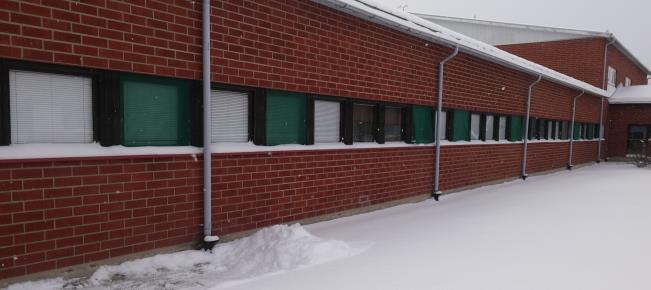

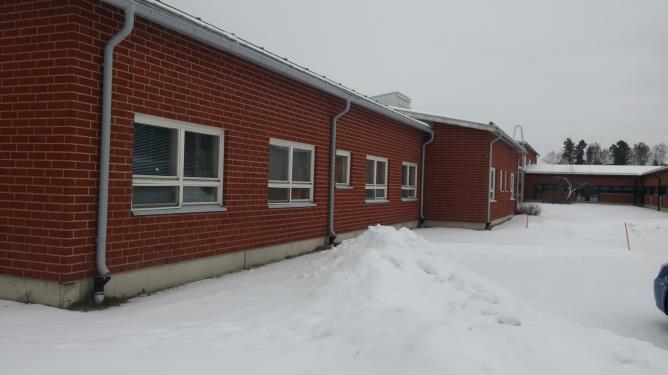

5 På grund av att fönster avskiljer övre och undre tegelfasaden, rivs den nedre tegel reveteringen under fönstren på områden markerade med rött på planritningen.( ) (70-tals delen ca 74 m) (80-tals delen: ca 83 m)

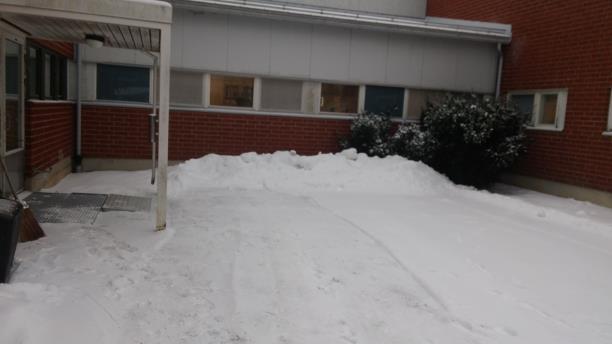

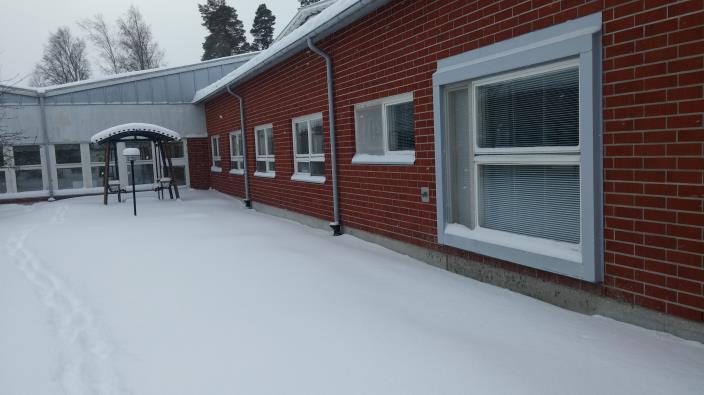

6 På följande väggar markerade med blått: Rekommenderas att ca fyra stycken tegelstenar från sockeln och uppåt borras bort, för att slippa åt att riva isoleringen i sockeln enl. Konstr. Ritningar. Sammanfattning: Totalt rör det sig om ca 400 löpmeter vägg som bör saneras. Av dessa 400 löpmetrar är ungefär 157 av dem väggar där hela fasaden under fönsternivån kan rivas.

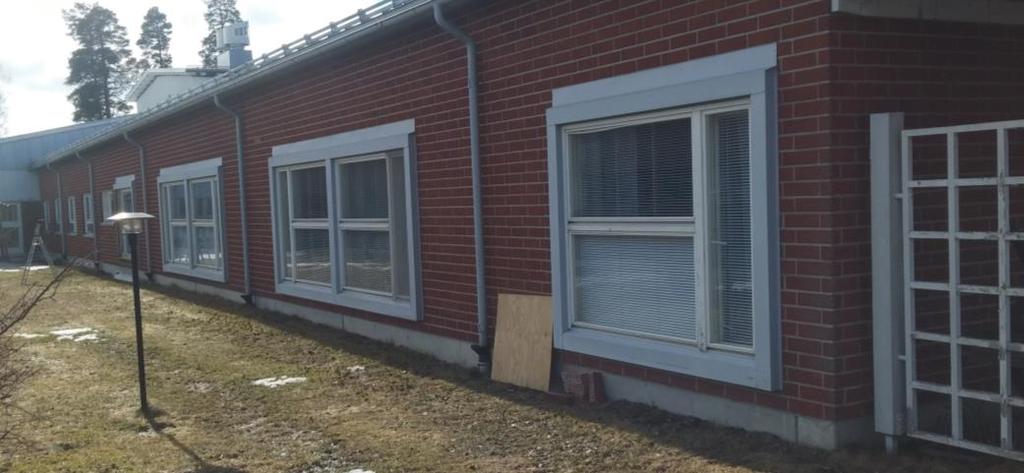

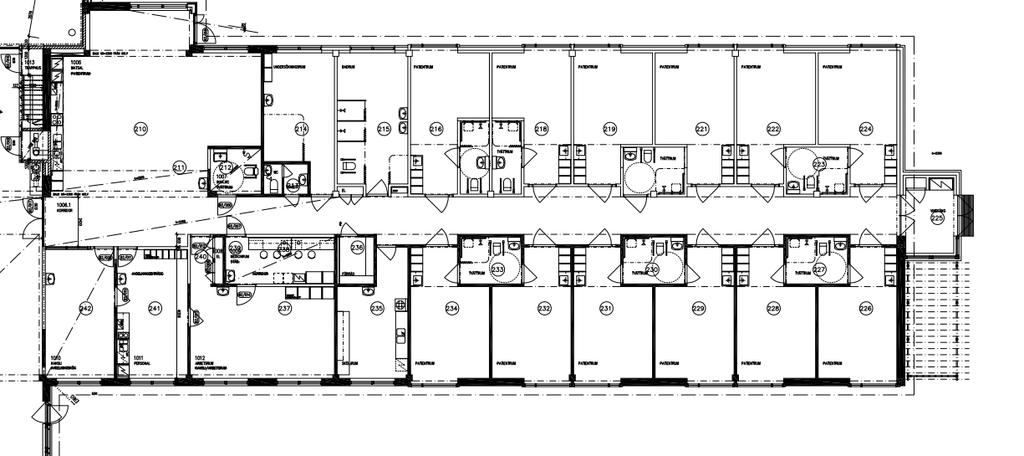

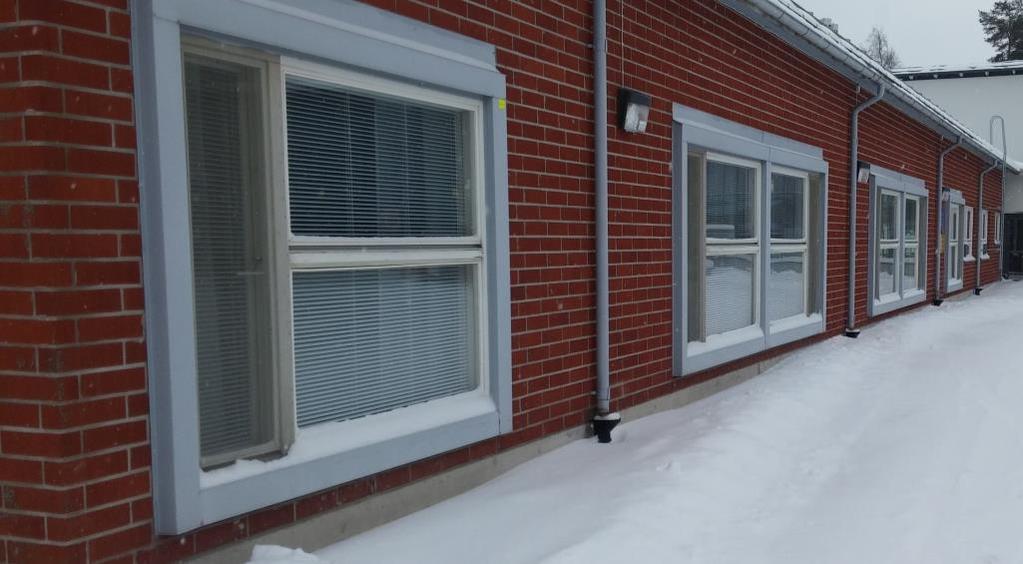

7 På den markerade 90-tals delen finns sammanlagt. Ca 18 meter stora fönster, där saneringen utförs enligt konstr. Ritn. 003, Konstruktion vid ytterväggar under stora fönster (90-tals delen)

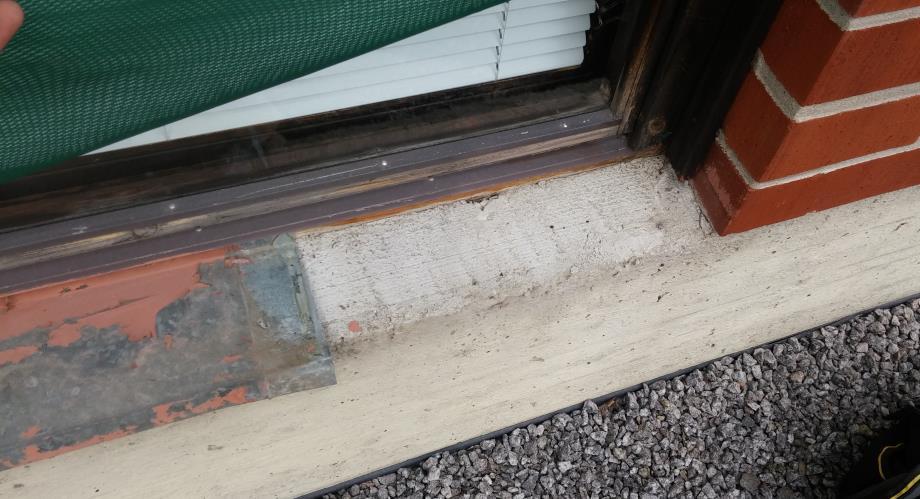

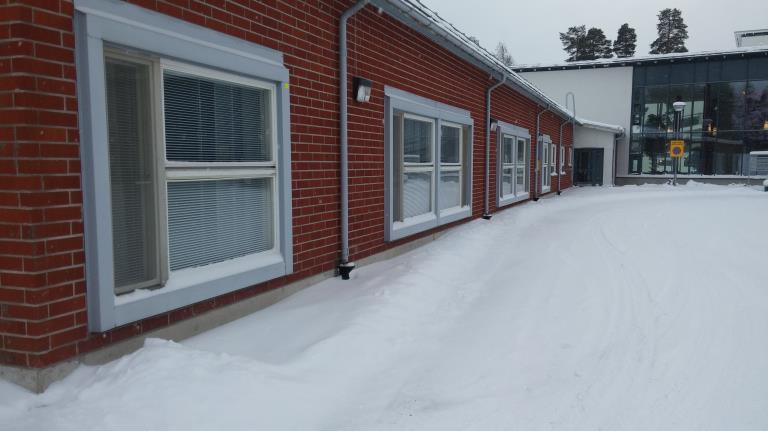

8 På den markerade 80-tals delen finns sammanlagt. Ca 27,5 meter fönster, där fönstret går ända ner till sockelns övre kant. Vid behov skärs sockeln upp för att slippa åt vid saneringen. = Fönster som går ända ner till sockelns övre kant.
