Maskinguidning på webben - nästa steg. Tomas Sandström

Transkript

1 Maskinguidning på webben - nästa steg Tomas Sandström

2 Maskinguidning Maskinguidningens akilleshäl

3 Maskinguidning 1.0 Idag sker en projektering av många olika parter som levererar en PDF-fil för att få den godkänd och kanske i bra fall skickar en DWG-fil till entreprenaden, eller kanske en LandXML-fil, eller TIT- och NYL-fil och en pappersritning. Eller en kombo av detta.

4 Maskinguidning 1.0 Idag sker en projektering av många olika parter som levererar en PDF-fil för att få den godkänd och kanske i bra fall skickar en DWG-fil till entreprenaden, eller kanske en LandXML-fil, eller TIT- och NYL-fil och en pappersritning. Eller en kombo av detta. I vilket fall som helst så måste ansvarig mätare projektera om mycket av anläggningen, vägen eller schakten, för att skapa en fil som fungerar i maskinguidningen. En MBS-fil, eller en RD3-fil, eller en LandXML-fil. Eller helt enkelt en terrängmodell i form av TRM.

5 Maskinguidning 1.0 Idag sker en projektering av många olika parter som levererar en PDF-fil för att få den godkänd och kanske i bra fall skickar en DWG-fil till entreprenaden, eller kanske en LandXML-fil, eller TIT- och NYL-fil och en pappersritning. Eller en kombo av detta. I vilket fall som helst så måste ansvarig mätare projektera om mycket av anläggningen, vägen eller schakten, för att konvertera till en fil som fungerar i maskinguidningen. En MBSfil, eller en RD3-fil, eller en LandXML-fil. Eller helt enkelt en terrängmodell i form av TRM. Den filen måste mätaren lägga ner på ett USB och springa över till maskinen med för att uppdatera data.

6 Maskinguidning 1.0 Idag sker en projektering av många olika parter som levererar en PDF-fil för att få den godkänd och kanske i bra fall skickar en DWG-fil till entreprenaden, eller kanske en LandXML-fil, eller TIT- och NYL-fil och en pappersritning. Eller en kombo av detta. Omprojektering? I vilket fall som helst så måste ansvarig mätare projektera om mycket av anläggningen, vägen eller schakten, för att skapa en fil som fungerar i maskinguidningen. En MBS-fil, eller en RD3-fil, eller en LandXML-fil. Eller helt enkelt en terrängmodell i form av TRM. Börja om! Den filen måste mätaren lägga ner på ett USB och springa över till maskinen med för att uppdatera data.

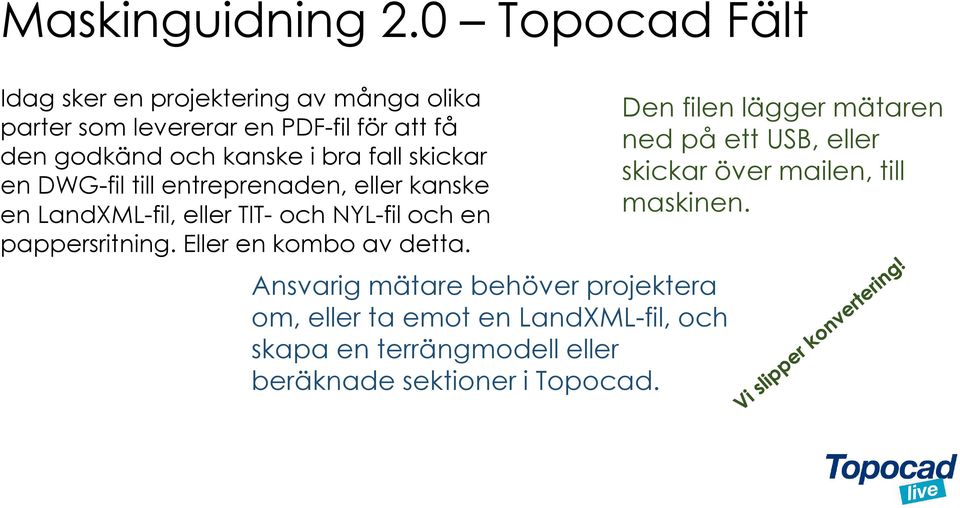

7 Maskinguidning 2.0 Topocad Fält Idag sker en projektering av många olika parter som levererar en PDF-fil för att få den godkänd och kanske i bra fall skickar en DWG-fil till entreprenaden, eller kanske en LandXML-fil, eller TIT- och NYL-fil och en pappersritning. Eller en kombo av detta. Ansvarig mätare behöver projektera om, eller ta emot en LandXML-fil, och skapa en terrängmodell eller beräknade sektioner i Topocad. Den filen lägger mätaren ned på ett USB, eller skickar över mailen, till maskinen.

8 Maskinguidning 3.0 Väg Arkitekt Mätning, CAD, Beräkning Databas Anläggning Maskin Projektledning

9 Maskinguidning 3.0 Väg Arkitekt Mätning, CAD, Beräkning Topocad Databas Anläggning Maskin Projektledning

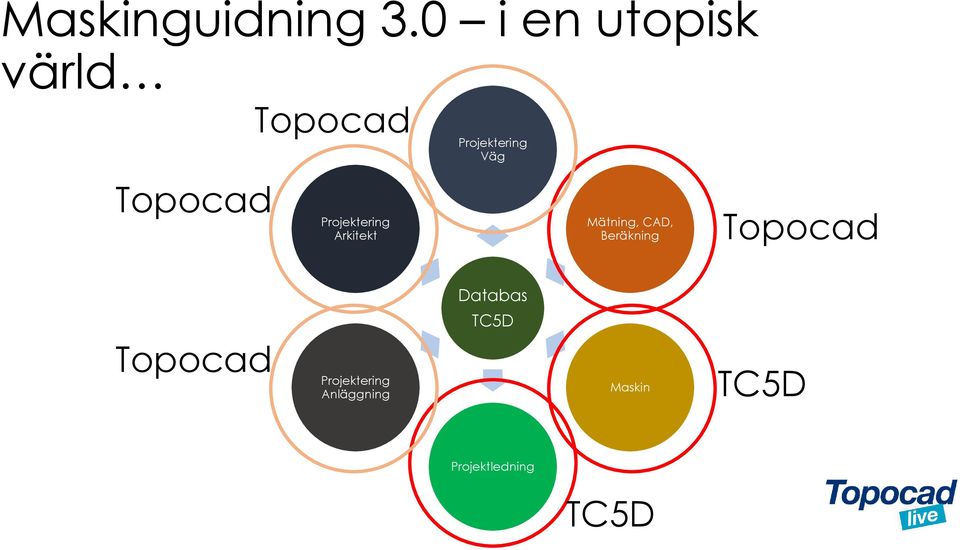

10 Maskinguidning 3.0 i en utopisk värld Topocad Väg Topocad Arkitekt Mätning, CAD, Beräkning Topocad Databas Topocad Anläggning Maskin Projektledning

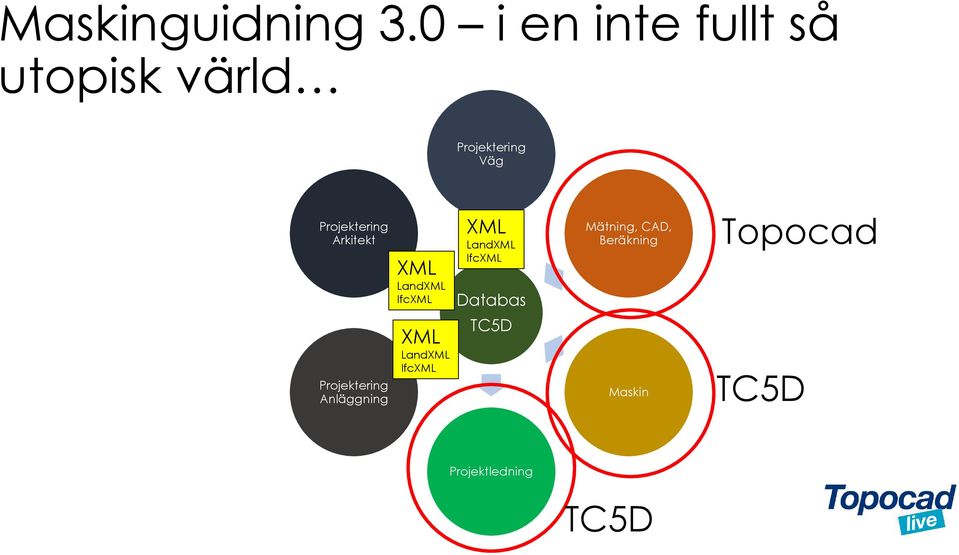

11 Maskinguidning 3.0 i en inte fullt så utopisk värld Väg Arkitekt XML LandXML IfcXML XML LandXML IfcXML Databas Mätning, CAD, Beräkning Topocad Anläggning XML LandXML IfcXML Maskin Projektledning

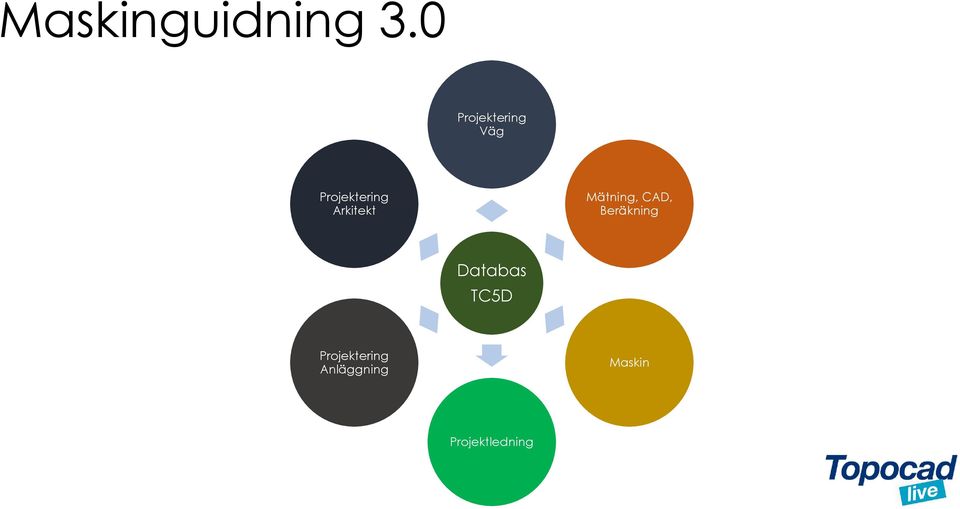

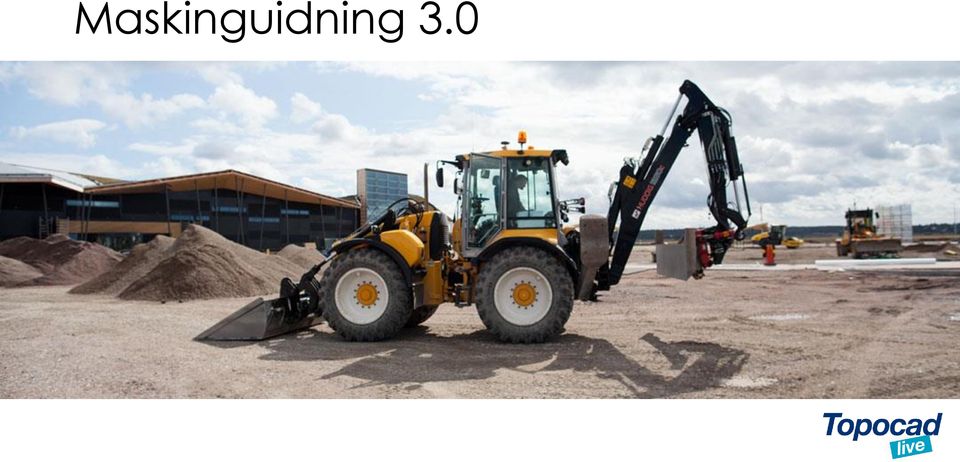

12 Maskinguidning 3.0

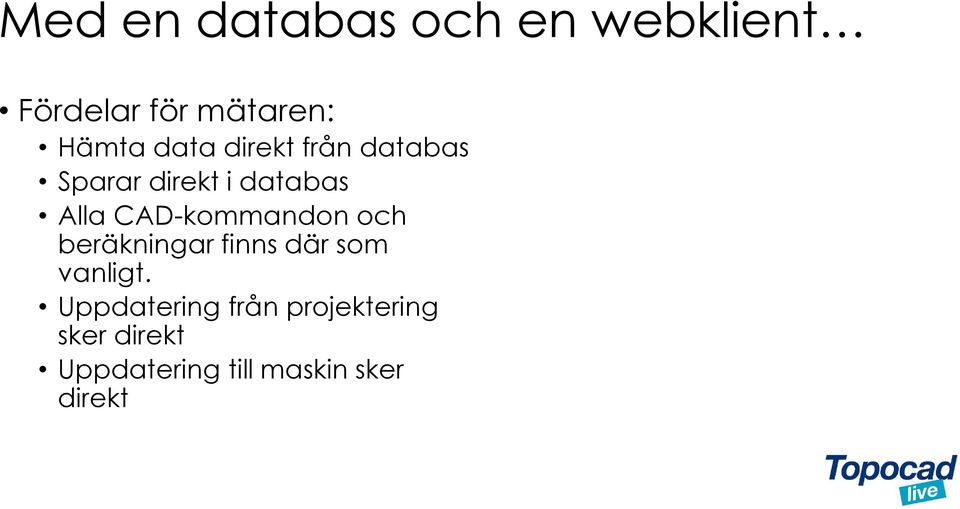

13 Med en databas och en webklient Fördelar för mätaren: Hämta data direkt från databas Sparar direkt i databas Alla CAD-kommandon och beräkningar finns där som vanligt. Uppdatering från projektering sker direkt Uppdatering till maskin sker direkt

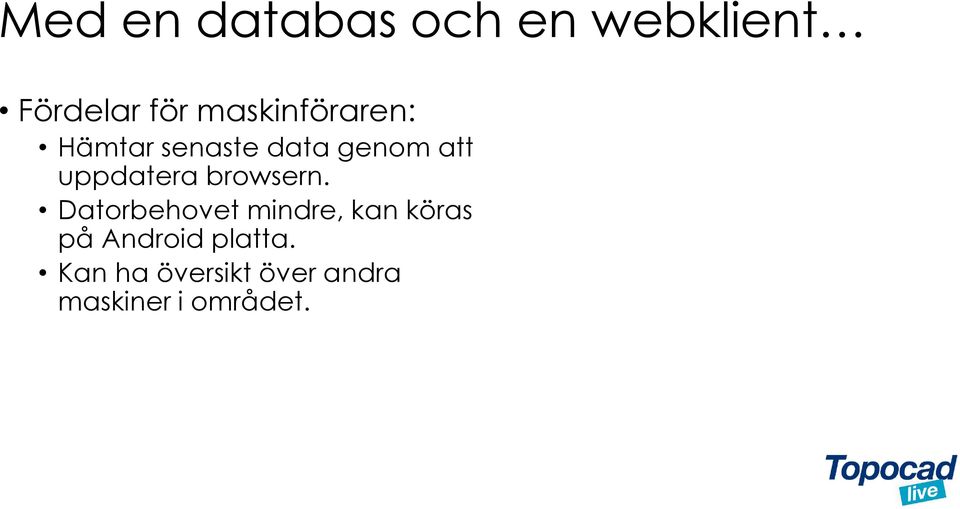

14 Med en databas och en webklient Fördelar för maskinföraren: Hämtar senaste data genom att uppdatera browsern. Datorbehovet mindre, kan köras på Android platta. Kan ha översikt över andra maskiner i området.

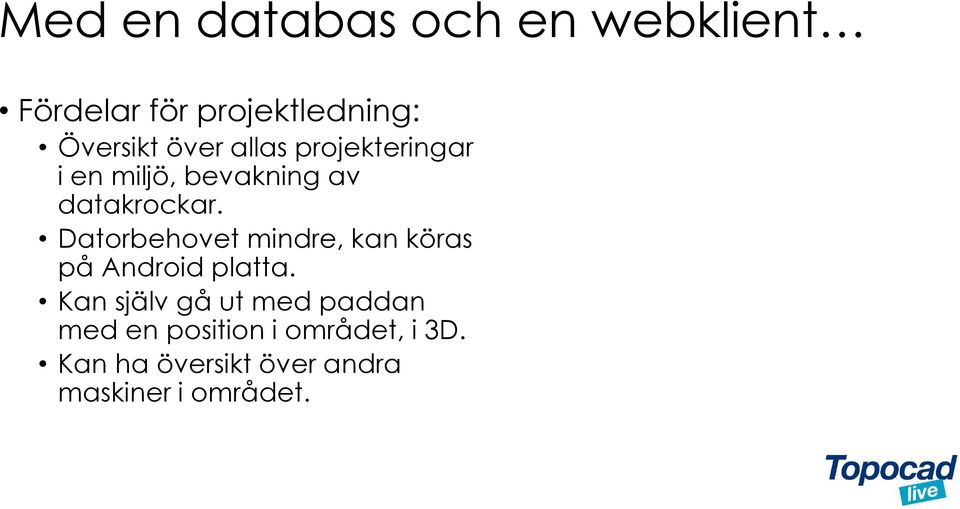

15 Med en databas och en webklient Fördelar för projektledning: Översikt över allas projekteringar i en miljö, bevakning av datakrockar. Datorbehovet mindre, kan köras på Android platta. Kan själv gå ut med paddan med en position i området, i 3D. Kan ha översikt över andra maskiner i området.

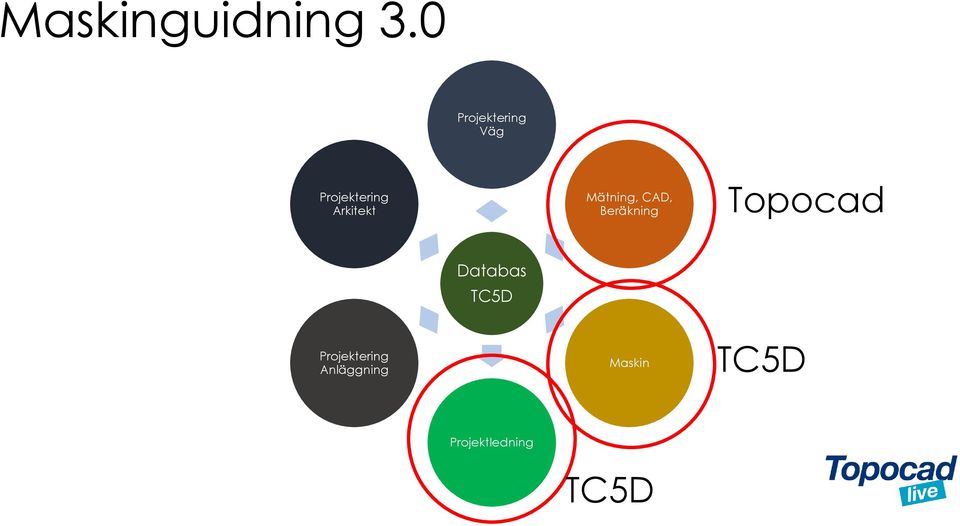

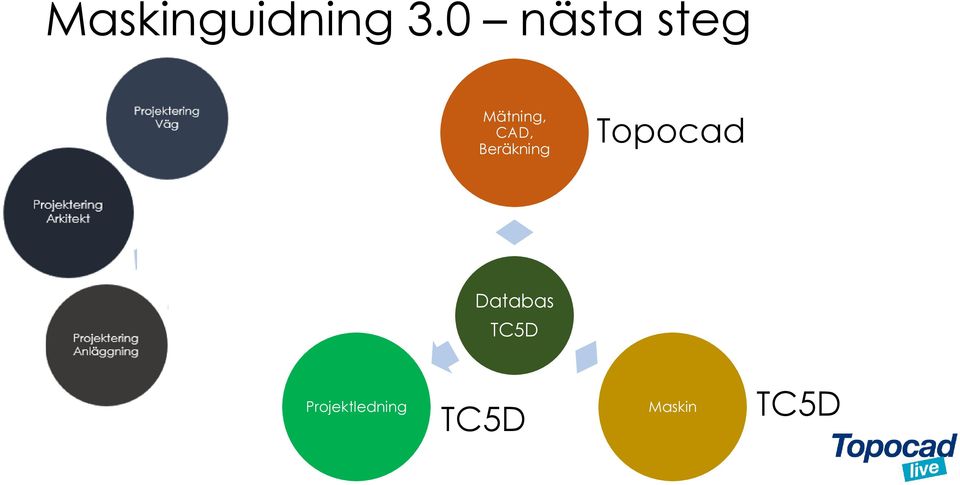

16 Maskinguidning 3.0 nästa steg Väg Arkitekt Mätning, CAD, Beräkning Topocad Databas Anläggning Maskin Projektledning

17 Maskinguidning 3.0 nästa steg Mätning, CAD, Beräkning Topocad Databas Projektledning Maskin

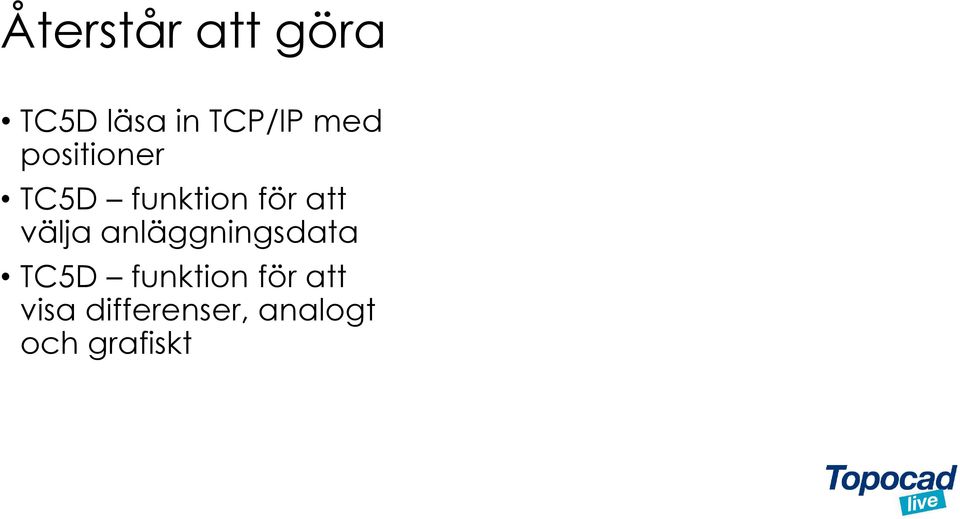

18 Återstår att göra läsa in TCP/IP med positioner funktion för att välja anläggningsdata funktion för att visa differenser, analogt och grafiskt

19 Nästa pass: Kl Fika, utställning Kl Paneldebatt om framtiden 3D, webb och databaser
