Miljöteknisk markundersökning inom Kvarteret Älgen på fastigheterna Älgen 5, 7, 8, 9, 11 samt del av Karlshamn 2:1 i Karlshamn

Transkript

1 RAPPORT Handläggare Mark Björnfors Tel Mobil E-post Datum Projekt-ID Kund Karlshamns kommun Miljöteknisk markundersökning inom Kvarteret Älgen på fastigheterna Älgen 5, 7, 8, 9, 11 samt del av Karlshamn 2:1 i Karlshamn ÅF-Infrastructure AB ÅF-Infrastructure AB Mark Björnfors Fredrik Delblanc ÅF-Infrastructure AB, Hallenborgsgata 4, Box 585, SE Malmö Sverige Telefon , Säte i Stockholm, Org.nr , VAT nr SE Miljöteknisk markundersökning inom Kvarteret Älgen på fastigheterna Älgen 5, 7, 8, 9, 11 samt del av Karlshamn 2:1, i Karlshamn. Datum: Sida 1 (14)

2 RAPPORT Innehållsförteckning 1 Inledning Bakgrund och syfte Projektorganisation Områdesbeskrivning Allmänt Geologi Hydrologi, geohydrologi och brunnar Skyddsvärda objekt Historik Utförande Fältanalyser Laboratorieanalyser Riktvärden Resultat Jord Grundvatten Rekommendationer och åtgärder Översiktlig riskbedömning Problembeskrivning Övriga förutsättningar Åtgärdsutredning jord Nollalternativ Schaktsanering maxalternativ Schaktsanering minimialternativ Bilagor Bilaga 1... Koordinatsatt ritning med provtagningspunkter Bilaga Fältprotokoll Bilaga Sammanställda analysresultat jord Bilaga Sammanställda analysresultat grundvatten Bilaga 3... Analysrapporter Miljöteknisk markundersökning inom Kvarteret Älgen på fastigheterna Älgen 5, 7, 8, 9, 11 samt del av Karlshamn 2:1, i Karlshamn. Datum: Sida 2 (14)

3 RAPPORT Sammanfattning ÅF Infrastructure AB (ÅF) har på uppdrag av Karlshamns kommun genomfört en miljöteknisk markundersökning på fastigheterna Älgen 5, 7, 8, 9, 11 samt del av Karlshamn 2:1 i Karlshamn. Inom fastigheterna har det tidigare funnits flera bensinstationer. Den miljötekniska markundersökningen har utförts i syfte att utreda eventuella kvarvarande markföroreningar samt undersöka vilka åtgärder som eventuellt krävs för att marken ska bedömas lämplig för bostadsändamål. Markundersökningen genomfördes med skruvborrning med hjälp av bandgående borrbandvagn tillhandahållen av ÅF-Infrastructure AB. Totalt genomfördes borrning och provtagning i 20 punkter strategiskt fördelade över undersökningsområdet. Sammanlagt har 162 jordprover tagits från olika djup. Totalt skickades 20 stycken jordprover för analys med avseende på metaller (As, Ba, Cd, Co, Cr, Cu, Ni, Pb, V, Zn, Hg), PAH:er och alifatiska och aromatiska kolväten samt BTEX (bensen, toluen, etylbensen, xylen). Tre stycken av dessa analyserades även med avseende på dioxiner och furaner i jord och sex stycken analyserades med avseende på PCB (polyklorerade bifenyler). Sex stycken grundvattenprov har skickats in till ackrediterat laboratorium (Eurofins) för analys med avseende på metaller, PAH:er samt alifatiska och aromatiska kolväten. Tre av grundvattenproverna har även analyserats med avseende på klorerade alifater och vinylklorid. Totalt borrades 20 provpunkter till ett djup av 4 meter under markytan och en provpunkt borrades till ett djup av 5 meter under markytan. Prover togs från markytan och nedåt, halvmeter för halvmeter, (0-0,5 meter, 0,5-1 meter o.s.v.). Avseende jord har jämförelse inledningsvis gjorts med Naturvårdsverkets generella riktvärden för KM (känslig markanvändning) och MKM (mindre känslig markanvändning) enligt Naturvårdsverkets rapport Jämförelse har även gjorts med Naturvårdverkets riktvärden för MRR (mindre än ringa risk) enligt Naturvårdsverkets handbok 2010:1. En riskbedömning samt platsspecifika riktvärden har även tagits fram, dock går det inte med säkerhet att säga hur ytorna kommer att användas då det i dagsläget inte finns en fastställd plan. Riskbedömningen är således en översiktlig bedömning utifrån påträffade föroreningar. Resultaten från de analyserade jordproverna visar halter av metaller och PAH:er i 6 av de 20 analyserade jordproverna. Halterna överstiger Naturvårdsverkets riktvärde för KM (känslig markanvändning). Spår av petroleumprodukter återfinns även i flertalet av de analyserade jordproverna men dessa halter understiger riktvärdena för KM. Uttagna grundvattenprov påvisar förhöjda halter av metaller (bly, krom, nickel, arsenik) och hamnar i SGU:s tillståndsklass 5 (otjänligt). I en provtagningspunkt återfinns i grundvattnet även klorerade lösningsmedel (1,2-dikloretan) över SGU:s tillståndsklass 5. Halterna av metaller bedömds vara så pass låga att de ej påverkar miljön negativt. Avseende klorerade lösningsmedel bör ytterligare en kontrollprovtagning av installerade grundvattenrör utföras. Miljöteknisk markundersökning inom Kvarteret Älgen på fastigheterna Älgen 5, 7, 8, 9, 11 samt del av Karlshamn 2:1, i Karlshamn. Datum: Sida 3 (14)

4 RAPPORT 1 Inledning 1.1 Bakgrund och syfte Länsstyrelsen i Blekinge kommun har förelagt att utföra en markundersökning inom fastigheterna Älgen 5, 7, 8, 9 11 samt del av Karlshamn 2:1, i Karlshamns kommun. Inför markundersökningen har en provtagningsplan tagits fram, se Förslag till provtagningsplan inför miljöteknisk markundersökning inom Kv. Älgen samt del av Karlshamn 2:1 upprättad av ÅF AB. ÅF Infrastructure AB (ÅF) har på uppdrag av Karlshamns kommun genomfört den miljötekniska markundersökningen under på ovanstående fastigheter. Nuvarande fastigheter består idag av en textilaffär, ett hotell samt parkeringsytor. Syftet med föreliggande markundersökning är dels att undersöka tidigare påträffade föroreningar inom fastigheterna samt att bedöma vilka åtgärder som eventuellt krävs för att marken ska bedömas lämplig för bostadsändamål (känslig markanvändning). 1.2 Projektorganisation Projektorganisationen för denna miljötekniska markundersökning var följande: Beställare: Karlshamns kommun Lena Jarl Hellgren Rådhuset Karlshamn Fastighetsbeteckning: Älgen 5, 7, 8, 9, 11, del av Karlshamn 2:1 Adress: Drottninggatan Karlshamn Borrbandvagn: ÅF Infrastruktur AB Miljökontrollant: ÅF Infrastruktur AB Mark Björnfors Hallenborgs gata Malmö Tel: Tillsynsmyndighet: Miljöförbundet Blekinge Väst Miljöteknisk markundersökning inom Kvarteret Älgen på fastigheterna Älgen 5, 7, 8, 9, 11 samt del av Karlshamn 2:1, i Karlshamn. Datum: Sida 4 (14)

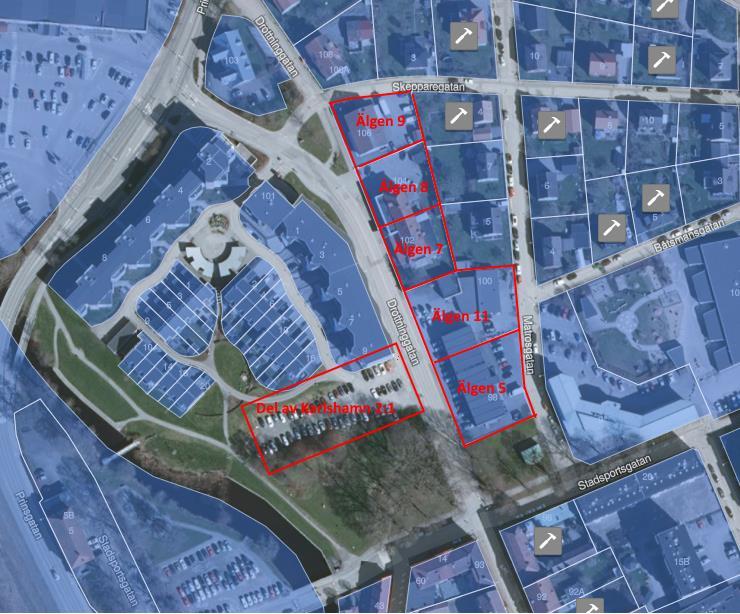

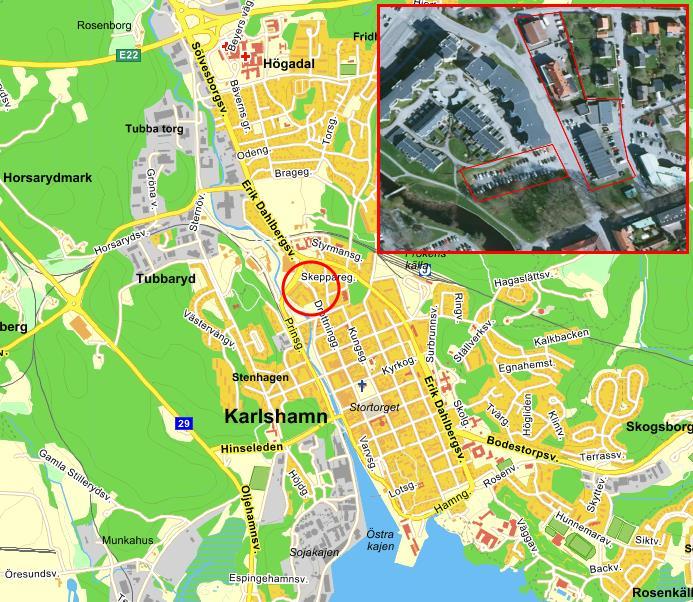

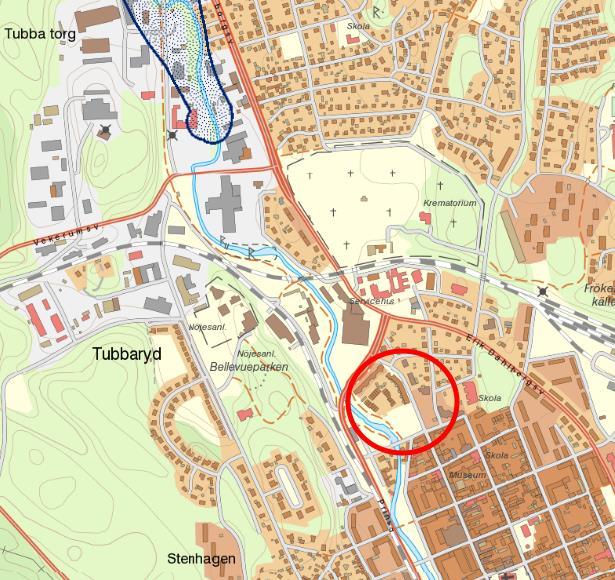

5 RAPPORT 2 Områdesbeskrivning 2.1 Allmänt Aktuella fastigheter ligger i centrala delarna av Karlshamn. Fastigheterna omgärdas av bostadsområden samt mindre grönområden. Väster om fastigheterna rinner Mieån. För översiktlig lokalisering av fastigheterna se Figur 1 samt Figur 2. Figur 1. Översiktlig lokalisering av undersökningsområdet i förhållande till Karlshamns övriga delar. Röda streckade linjer markerar fastigheterna inom kvarteret Älgen samt Karlshamn 2:1 till väst. Lantmäteriet Medgivande R _ Figur 2. Flygfoto med nuvarande fastighetsindelning. Lantmäteriet Medgivande R _ Miljöteknisk markundersökning inom Kvarteret Älgen på fastigheterna Älgen 5, 7, 8, 9, 11 samt del av Karlshamn 2:1, i Karlshamn. Datum: Sida 5 (14)

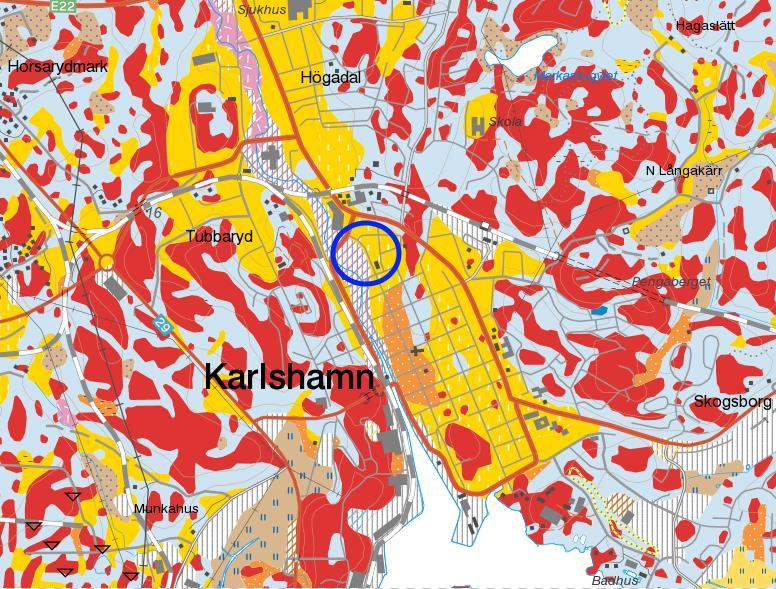

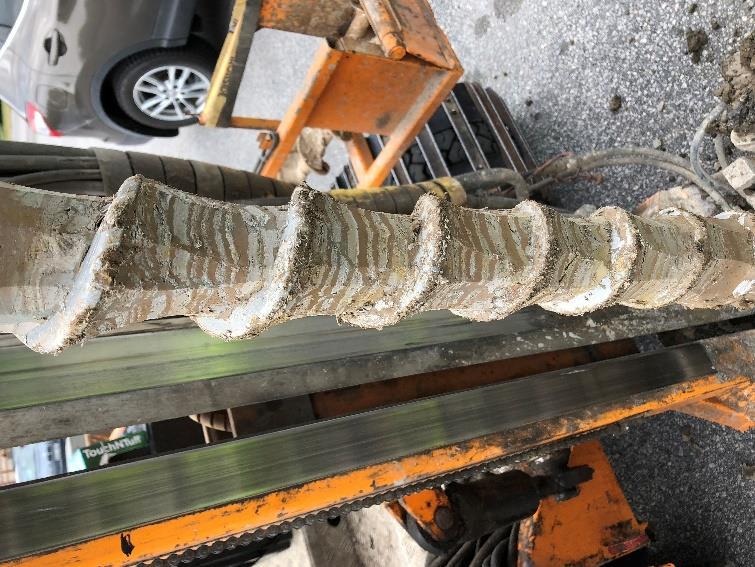

6 RAPPORT 2.2 Geologi Enligt utdrag ur SGU:s jordartskarta består de ytliga jordarterna inom Kv. Älgen av glacial silt. Inom aktuellt område på fastigheten Karlshamn 2:1 utgörs det översta ytliga jordlagret av fyllning som underlagras av svämsediment i form utav ler-silt. Se Figur 3 för utdrag ur SGU:s kartvisare. Figur 3. Utdrag ur SGU:s jordartskarta över de ytliga jordarterna på fastigheterna. Aktuellt område är markerat med blå cirkel. Källa: SGU.se, Vid markundersökningen påträffades främst fyllnadsmaterial som utgjordes av sand, grus, mull översta halvmetern för att sedan övergå till lera med siltskikt (lerig-silt) se Figur 4. I vissa provpunkter påträffades även slagg. Inom del av Karlshamn 2:1 påträffades gyttja och organiskt material. Figur 4. Inom fastigheten påträffades främst naturligt material i form av lera med siltskikt, på ett större djup påträffades en mer tät lera. Miljöteknisk markundersökning inom Kvarteret Älgen på fastigheterna Älgen 5, 7, 8, 9, 11 samt del av Karlshamn 2:1, i Karlshamn. Datum: Sida 6 (14)

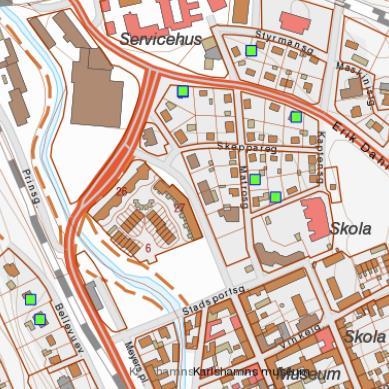

7 RAPPORT 2.3 Hydrologi, geohydrologi och brunnar Närmaste ytvatten är Mieån belägen cirka meter från Karlshamn 2:1 samt 100 meter från Kv. Älgen. Fastigheterna ligger, enligt VISS Länsstyrelsens Vatteninformationssystem, inte i något vattenskyddsområde. Cirka 700 meter nordväst om fastigheten återfinns ett skyddsvärt fiskevatten enligt fiskevattendirektivet se Figur 5. Figur 5. Vattenskyddsområde enligt VISS är blåmarkerat. Aktuella fastigheter är markerade med röd cirkel. Enligt SGU finns det inga dricksvattenbrunnar inom Kv. Älgen eller inom Karlshamn 2:1. Närmaste borrade brunnar är belägna ca 50 m öster om Kv. Älgen och utgörs av två stycken energibrunnar. Cirka meter norr samt nordöst om Kv. Älgen återfinns ytterligare tre energibrunnar, se brunnar i Figur 6. Det finns ingen information om strömningsriktning i området, men trolig strömningsriktning för grundvattnet är mot väst-sydväst, mot Mieån. Enligt närliggande brunnar ligger grundvattenytan ungefär 2-3 meter under markytan. De lodningar som gjorts på plats visade grundvattennivåer på cirka 1 meter till 2.2 meter under markytan (se Tabell 1). Figur 6. Registrerade brunnar i SGU:s brunnsarkiv. Grön markering är energibrunn i osäkert läge <100m. Röd cirkel markerar förstudieområdet. Miljöteknisk markundersökning inom Kvarteret Älgen på fastigheterna Älgen 5, 7, 8, 9, 11 samt del av Karlshamn 2:1, i Karlshamn. Datum: Sida 7 (14)

8 RAPPORT 2.4 Skyddsvärda objekt 3 Historik Inför arbetet med att ta fram en provtagningsplan har ÅF utfört en översiktlig miljöhistorisk inventering på fastigheterna med syfte att identifiera potentiella risker ur föroreningssynpunkt och verksamheter som kan ha gett upphov till negativ påverkan på marken inom området. Flertalet av fastigheterna inom Kv. Älgen har tidigare bedrivit drivmedelshantering. Nedan följer en sammanfattning över samtliga fastigheter. Älgen 5 Inom fastigheten Älgen 5 har det tidigare bedrivits försäljning av bensin. Verksamheten startade 1931 av BP. Under 1986 tog Statoil över bensinstationen som drev den tills den upphörde, Enligt uppgifter hämtade från tidigare markundersökningar har fastighetens sanerats och vid schaktkontrollen påträffades inga föroreningar över Naturvårdsverkets generella riktvärde för KM. Älgen 7, 8 Det har inte framkommit någon information om tidigare påträffade föroreningar inom Älgen 7 eller 8. Enligt uppgifter från Karlshamns kommun bedrivs hotellverksamhet på fastigheten som har varit verksam sedan Älgen 9 Inom fastigheten Älgen 9 har det bedrivits drivmedelsförsäljning troligtvis sedan talet. Verksamma bolag har tidigare varit Caltex, Texaco samt senare Preem. Verksamheten upphörde år 2000 och byggnaden, som även innefattade en verkstad och tvätthall revs och ersattes av den butik som finns på platsen idag. Därefter har efterföljande sanering utförts. Det finns ingen information om några kvarlämnade föroreningar i mark eller grundvatten. Älgen 11 Inom fastigheten Älgen 11 har drivmedelsbolaget Shell varit verksamt sedan talet fram till 1994 då anläggningen lades ner. Ett flertal andra verksamheter har bedrivits inom fastigheten efter 1994, bl.a. en rörledningsfirma. En markundersökningen genomfördes under 2007 av Sandström Miljö & Säkerhet på uppdrag av SPI, Miljösaneringsfond AB, SPIMFAB med efterföljande efterbehandling under Del av Karlshamn 2:1 Det har inte framkommit några uppgifter om någon tidigare utförd miljöteknisk markundersökning inom Karlshamn 2:1. Det har tidigare utförts en geoteknisk markundersökning inför byggnation. Idag använts delarna av fastigheten som parkeringsyta och mindre grönområde i söder. 4 Utförande Den miljötekniska markundersökningen genomfördes och utformades i tillämpliga delar i enlighet med Naturvårdsverkets rapporter; 4310, 4311, 4918, 5976, 5877, 5978 samt SGF 2:2013 Fälthandbok Undersökningar av förorenade områden. Totalt uttogs 162 stycken jordprover från olika djup i 20 stycken provtagningspunkter. Provtagningen utfördes med hjälp av skruvborr monterad på en borrbandvagn, till ett maximalt djup på 4 meter under markytan. I provtagningspunkt 18ÅF13 utfördes borrning till 5 meter med anledning av att stark petroleumlukt påträffades samt höga halter av lättflyktiga ämnen detekterades med PID-instrument. Jordprover togs för varje halvmeter jordprofil som genomborrades (0-0,5 meter, 0,5-1 meter o.s.v.). Miljöteknisk markundersökning inom Kvarteret Älgen på fastigheterna Älgen 5, 7, 8, 9, 11 samt del av Karlshamn 2:1, i Karlshamn. Datum: Sida 8 (14)

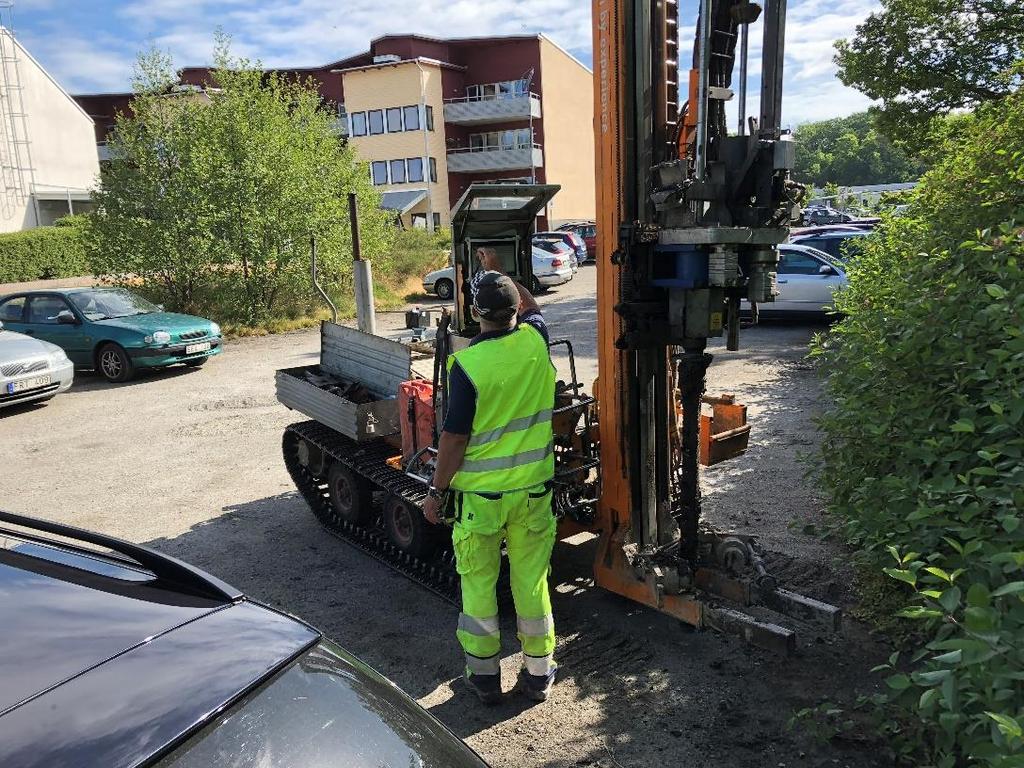

9 RAPPORT Sex stycken grundvattenrör installerades för att möjliggöra provtagning av grundvatten. Därefter togs grundvattenprov med hjälp av en peristaltisk pump. Innan prov uttogs lodades grundvattenytan och vattenvolymen i grundvattenrören omsattes för att erhålla ett så representativt prov som möjligt. Se Tabell 1 nedan för inmätta grundvattennivåer. Tabell 1. Grundvattennivåer inmätta med piplod. Samtliga grundvattenrör har installerats med dexel (brunnslock) i marknivå. Provpunkt Rörkant cm M.u.rök 18ÅF02 Marknivå 1,39 18ÅF08 Marknivå 0,95 18ÅF10 Marknivå 1,38 18ÅF14 Marknivå 1,03 18ÅF16 Marknivå 1,82 18ÅF17 Marknivå 2, Fältanalyser Samtliga jordprover analyserades efter fältarbetet i inomhusmiljö med ett PIDinstrument (fotojonisationsdetektor). Analysen med PID-instrumentet är en relativanalys som endast indikerar om lättflyktiga kolväten förekommer i jordprovet eller inte. Metoden används främst för att kunna urskilja vilka jordprover som ska skickas in till ackrediterat laboratorium för analys. Fältmätning med PID-instrument indikerade höga halter av förorening i 18ÅF13 med ett maximalt utslag av 3003 ppm. I provpunkterna 18ÅF03,18ÅF09, 18ÅF12, 18ÅF15 uppmättes måttligt höga halter med ett maximalt utslag av 184 ppm. Se Bilaga 2.1 för samtliga fältmätningar. 4.2 Laboratorieanalyser Totalt har 20 jordprover skickats till ackrediterat laboratorium (Eurofins AB) för analys metaller (As, Ba, Cd, Co, Cr, Cu, Ni, Pb, V, Zn, Hg), PAH:er och alifatiska och aromatiska kolväten och BTEX (bensen, toluen, etylbensen, xylen). Tre av proverna har även analyserats med avseende på dioxiner och furaner i jord (18ÅF04, 18ÅF08, 18ÅF15) och sex av proverna har analyserats med avseende på PCB (18ÅF02, 18ÅF07, 18ÅF11, 18ÅF14, 18ÅF16, 18ÅF19). Se bilaga 2.2 för sammanställa analysresultat för samtliga jordprover. Sex stycken grundvattenprover har skickats in för analys med avseende på PAH:er, alifatiska och aromatiska kolväten och BTEX samt metaller (As, Ba, Cd, Co, Cr Cu, Ni, Pb, V, Zn, Hg). Tre av proverna har även analyserats med avseende på klorerade lösningsmedel (18ÅF02GV, 18ÅF10GV, 18ÅF17GV). Proverna som analyserats med avseende på metaller har analyserats som uppslutna prover på laboratorium. Se bilaga 2.3 för sammanställa analysresultat för grundvatten. 5 Riktvärden Syftet med undersökningen är att undersöka möjligheterna att använda fastigheterna för bostadsändamål. Med bakgrund av detta kommer laboratorieresultaten att jämföras med följande riktvärden. Analysresultat för jordprov relateras till: Naturvårdsverkets generella riktvärden för förorenad mark gällande känslig markanvändning (KM). Naturvårdsverkets generella riktvärden för förorenad mark gällande mindre känslig markanvändning (MKM). Miljöteknisk markundersökning inom Kvarteret Älgen på fastigheterna Älgen 5, 7, 8, 9, 11 samt del av Karlshamn 2:1, i Karlshamn. Datum: Sida 9 (14)

10 RAPPORT Analysresultat för grundvattenprov relateras till: SGU 2013:01. Bedömningsgrunder för grundvatten SPI-RV, Riktvärden från Svenska petroleuminstitutet, för grundvatten Holländska riktvärden Analysresultat avseende förekomst av metaller samt övriga ämnen ges i bilaga 2.3. Vattenproverna jämförs med SGU:s bedömningsgrunder för grundvatten enligt SGUrapport 2013:01. Bedömningsgrunderna består av 5 klasser (1-5) där klass 1 innebär mycket låg halt och klass 5 innebär mycket hög halt. Då det för alla ämnen ej finns framtaget svenska riktvärden som är relevanta för grundvatten, har analysresultat för metaller även jämförts med holländska jämförelsevärden, s.k. intervention value och target value (Esdat 2009). Intervention value indikerar en föroreningsnivå över vilken det anses förekomma behov av att vidta åtgärder och target value den nivå under vilken ett ämne bedöms inte kunna negativt påverka miljön. 6 Resultat I nedanstående avsnitt redovisas resultaten från de genomförda undersökningarna. I Bilaga 2.2 och 2.3 redovisas samtliga sammanställda analysresultat för jord och grundvatten. Analysrapporterna från Eurofins återfinns i Bilaga 3 för både jord- och grundvatten. 6.1 Jord Föroreningar överstigande Naturvårdsverkets generella riktvärden för känslig markanvändning (KM) har återfunnits i jordproverna. Sex prover påvisar halter av metaller överstigande de generella riktvärdena för KM och tre av dessa påvisar även halter av PAH:er över KM. Halter av metaller samt PAH:er i halter över det generella riktvärdet för KM har påträffats ned till 1 meter under markytan vid utförd markundersökning. Med avseende på dioxiner har halter av ett flertal dioxinliknande ämnen detekterats i tre analyserade jordprover. De uppmätta halterna (<10ng) understiger Naturvårdsverkets generella riktvärde för KM samt MKM som ligger på 20 ng/kg respektive 200 ng/kg för dioxiner (TCDD-ekv WHO-TEQ). Naturvårdsverkets generella riktvärde för dioxiner grundar sig på den toxiska effekten av 2,3,7,8-TCDD, dvs ämnet fungerar som en referenssubstans för dioxiner och dioxinliknande ämnen. I provpunkt 18ÅF04 har halter av barium över Naturvårdsverkets riktvärde för KM påträffats. I provpunkt 18ÅF07, 18ÅF08, 18ÅF11, 18ÅF16 och 18ÅF17 har halter av metaller (bly, nickel, kvicksilver) påträffats överstigande Naturvårdsverkets riktvärde för KM. I provtagningspunkt 18ÅF08 har halter av PAH-M samt PAH-L överstigande KM påträffats samt halter av PAH-H överstigande KM i 18ÅF16 samt 18ÅF17. Halter av metaller (bly, kadmium, zink, kvicksilver) samt PAH:er över Naturvårdsverkets haltnivåer för MRR (mindre än ringa risk) har påträffats i flertalet provtagningspunkter (se bilaga 1 för provpunkternas läge). 6.2 Grundvatten Halter av metaller över SGU:s bedömningsgrunder för klass 5 (otjänligt) har uppmätts i fyra av sex grundvattenrör. I en provtagningspunkt har halter av klorerade lösningsmedel överstigande SGU:s bedömningsgrunder för klass 5 (otjänligt) påträffats. Inga halter av petroleumprodukter har påträffats i analyserade grundvattenprov (se bilaga 1 för provpunkternas läge). Miljöteknisk markundersökning inom Kvarteret Älgen på fastigheterna Älgen 5, 7, 8, 9, 11 samt del av Karlshamn 2:1, i Karlshamn. Datum: Sida 10 (14)

11 RAPPORT Halter av koppar och vanadin överstiger de holländska target values samt intervention values i provtagningspunkt 18ÅF14GV. De halter som överstiger SGU:s bedömningsgrunder klass 5 (otjänligt) är arsenik, krom och nickel i provpunkterna 18ÅF02GV, 18ÅF08GV, 18ÅF14GV samt 18ÅF17GV. I provpunkt 18ÅF02GV har halter av klorerade alifater (klorerade lösningsmedel) 1,2-dikloretan påträffats. Halterna som påträffats är 9 gånger högre än riktvärdet. Klorerade lösningsmedel har enbart påträffats i provtagningspunkt 18ÅF02GV som återfinns på norra delen av fastigheten. Se bilaga 2.3 för sammanställda analysresultat. 7 Rekommendationer och åtgärder Uppmätta halter av PAH-M, PAH-H och barium, bly, kvicksilver samt nickel överstigande riktvärden för KM har detekterats i jord vid denna markundersökning. Halter av metaller över Naturvårdsverkets haltnivåer för MRR (mindre än ringa risk) har även uppmätts i flertalet provtagningspunkter. En relativt utspridd föroreningsbild kan konstateras på fastigheterna inom Kv. Älgen med föroreningar av PAH:er samt metaller. Förorening i jord har påträffats inom fastigheterna Älgen 7, Älgen 8, Älgen 11, Älgen 5 samt Karlshamn 2:1, dvs inom samtliga fastigheterna förutom Älgen 9. Inom fastigheterna har låga halter av alifater och aromater uppmätts, dock understigande Naturvårdsverkets generella riktvärden för KM. De låga halterna av petroleumrelaterade ämnen är troligtvis en kvarstående rest från tidigare drivmedelsanläggningar. För att kunna avgränsa påträffade föroreningar som överstiger riktvärdet för KM behöver ytterligare prover analyseras på laboratorium. Avseende förekomst av metaller i grundvatten har förhöjda halter av ett flertal ämnen påvisats i proverna. Flertalet ämnen överstiger SGU:s bedömningsgrunder för grundvatten klass 5 otjänligt. Halter av nickel förekommer i fyra provtagningspunkter spridda över området och arsenik, krom och klorerade lösningsmedel förekommer i provtagningspunkt 18ÅF04GV som återfinns inom norra delen av fastigheterna. I jämförelse med de holländska riktvärdena target values och intervention values har koppar och vanadin påvisats överstigande intervention values. I provtagningspunkt 18ÅF14GV överstiger de uppmätta halterna de holländska riktvärdet med enbart 4 µg/l avseende koppar och 50 µg/l avseende vanadin och bedömds således inte kräva några särskilda åtgärder. Klorerade lösningsmedel (1,2-dikloretan) har påträffats inom fastigheten Älgen 9. Inom fastigheten har det tidigare funnits en verkstad med tillhörande tvätthall, vilket han ha bidragit till klorerade lösningsmedel i mark och grundvatten. Inför en eventuell byggnation av bostäder behöver förorenade jordmassor med halter över Naturvårdsverkets riktvärde för KM transporteras bort från fastigheten till godkänd mottagare. Massorna skall tas omhand i enlighet med erhållna resultat. Jordmassor med konstaterade halter över KM ska hanteras som MKM massor. Massor med halter över MRR-värden får heller inte borttransporteras eller på annat sätt hanteras utan ett godkännande från tillsynsmyndigheten. En kontrollprovtagning bör sedan tas i samtliga grundvattenrör, för att konstatera att halten av metaller sjunker då den troliga källan till de förhöjda halterna bortförs. Eventuell hantering av förorenad jord skall anmälas till Miljöförbundet Blekinge Väst enligt förordning (1998:899) 28 om miljöfarlig verksamhet och hälsoskydd. För att kunna bedöma och avgränsa det förorenade områdets utbredning rekommenderas att kompletterande provtagningar av jord och grundvatten utförs inom samtliga fastigheter. Miljöteknisk markundersökning inom Kvarteret Älgen på fastigheterna Älgen 5, 7, 8, 9, 11 samt del av Karlshamn 2:1, i Karlshamn. Datum: Sida 11 (14)

12 RAPPORT Då klorerade lösningsmedel påträffats i grundvatten, bör detta undersökas vidare genom kontrollprovtagningar av grundvattnet i norra delen av fastigheten (Älgen 9) där högst halter nu påträffats. Då lösningsmedel påträffats i grundvattnet bör även kompletterande prover av jord samt grundvatten analyseras på laboratorium för att utesluta eventuellt föroreningsinnehåll. Eventuellt bör även kompletteras med provtagning av porluft inom detta område. I provpunkt 18ÅF13 påträffades höga halter med mätning av PID-instrument, dock återfanns inga avsevärt höga halter av petroleumkolväten i analyserade jordprov vilket även motiverar en undersökning av klorerade lösningsmedel. Resultatet från denna miljötekniska markundersökning skall enligt Miljöbalkens upplysningsplikt redovisas till Miljöförbundet Blekinge Väst. 8 Översiktlig riskbedömning 8.1 Problembeskrivning Förorenade jord med halter överstigande Naturvårdsverkets riktvärde för KM (känslig markanvändning) har påträffats i totalt 6 av 20 provtagningspunkter i jord inom fastigheten kvarteret Älgen. Ett flertal metaller och klorerade lösningsmedel har påträffats i installerade grundvattenrör inom fastigheten överstigande SGU:s bedömningsgrunder för tjänligt vatten. Förorening av PAH:er och metaller har påträffats ned till maximalt 1 meter under markytan. Det går inte att utesluta att förorening finns på ytterligare djupare nivåer innan eventuell provtagning utförts. Då klorerade lösningsmedel påträffats i grundvattnet går det inte att utesluta att föroreningar av samma slag även återfinns i jord. Då det i dagsläget inte finns någon plan för hur ytorna inom Kvarteret Älgen skall nyttjas, har en översiktlig riskbedömning tagits fram för att belysa de risker avseende människor och miljön som påträffade föroreningar kan medföra. Nedan (Figur 7) presenteras en konceptuell modell för att beskriva de exponeringsrisker som kan utgöra en risk för människors hälsa. Figur 7. Utdrag ur Naturvårdsverkets rapport 5977 där den konceptuella modellen beskriver de exponeringsrisker som kan utgöra en risk för människors hälsa. För att ett förorenat område ska utgöra en risk krävs en föroreningskälla där föroreningen är tillgänglig för människor att exponeras för den eller för att skada miljön i området. Ett förorenat område räknas också som en risk då föroreningen kan transporteras till andra platser där den kan orsaka exponering för människa och miljö som kan ge upphov till en negativ effekt (se Figur 8). Miljöteknisk markundersökning inom Kvarteret Älgen på fastigheterna Älgen 5, 7, 8, 9, 11 samt del av Karlshamn 2:1, i Karlshamn. Datum: Sida 12 (14)

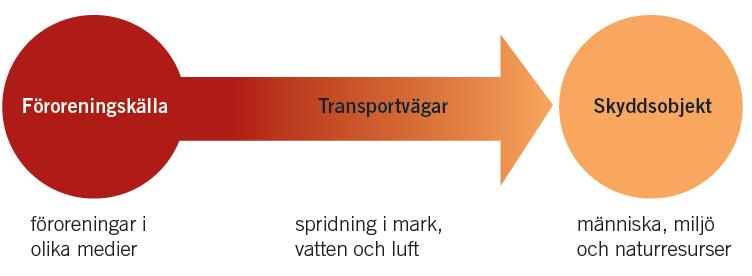

13 RAPPORT Figur 8. Utdrag ur Naturvårdsverkets rapport 5977 "Riskbedömning av förorenade områden" där bilden illustrerar föroreningskällans transportvägar till skyddsobjektet (människa och miljö). De faktorer som är styrande för påträffade föroreningar då ett scenario där samtliga exponeringsvägar beaktas presenteras i Tabell 2 nedan. Tabell 2. Beräknade platsspecifika riktvärden där samtliga exponeringsvägar beaktas. Källa: Naturvårdsverket Ämne Riktvärde Enhet Styrande för riktvärde Barium 200 mg/kg Skydd av markmiljö Kvicksilver 0,30 mg/kg Inandning av ånga Bly 50 mg/kg Intag av jord Nickel 40 mg/kg Skydd av grundvatten PAH-M 4,0 mg/kg Inandning av ånga PAH-H 1,0 mg/kg Intag av växter De halter som presenteras i Tabell 2 innefattar generellt sett samma nivåer som Naturvårdsverkets generella riktvärde för KM. Riktvärdena tar hänsyn till samtliga exponeringsrisker så som intag av jord, hudkontakt med jord/damm, inandning av damm, inandning av ånga, intag av dricksvatten och intag av växter. 8.2 Övriga förutsättningar I ett scenario där man väljer att hårdgöra ytor i t.ex. form av parkeringsytor där förorening nu påträffats så kommer exponeringsvägarna för intag av jord, intag av växter, inandning av damm samt hudkontakt med jord/damm inte att beaktas. Detta medför att de platsspecifika riktvärdena ändras, då riskerna för ovan nämnda exponeringsvägar inte längre beaktas. Ett scenario där man väljer att anlägga hårdgjorda ytor i form utav asfalt där man nu påträffat förorening presenteras i Tabell 3 nedan. Tabell 3. Framtagna platsspecifika riktvärden där ett tänkbart scenario med hårdgjorda ytor. Ämne Riktvärde Enhet Styrande för riktvärde Barium 2500 mg/kg Intag av dricksvatten Kvicksilver 0,50 mg/kg Inandning av ånga Bly 120 mg/kg Skydd av grundvatten Nickel 40 mg/kg Skydd av grundvatten PAH-M 5,0 mg/kg Inandning av ånga PAH-H 5,0 mg/kg Skydd av grundvatten Miljöteknisk markundersökning inom Kvarteret Älgen på fastigheterna Älgen 5, 7, 8, 9, 11 samt del av Karlshamn 2:1, i Karlshamn. Datum: Sida 13 (14)

14 RAPPORT De framtagna platsspecifika riktvärdena i tabell 3 utgår enbart från två exponeringsrisker, inandning av ånga samt intag av dricksvatten. I ett sådant scenario kan högre halter av metaller, kvicksilver, bly och PAH:er accepteras. 9 Åtgärdsutredning jord 9.1 Nollalternativ Nollalternativet innebär att inga åtgärder vidtas för att reducera riskerna med den kvarlämnade föroreningen. Det innebär att det inte sker någon riskreduktion för markmiljön samt för de människor som i framtiden kommer att vistas på platsen då den totala föroreningsmängden inte reduceras. Spridningen av föroreningen beaktas inte heller. I ett längre perspektiv innebär detta begränsningar i val av markanvändning och att marken troligtvis inte kommer att kunna exploateras utifrån befintlig plan. 9.2 Schaktsanering maxalternativ Ett maxalternativ av schaktsanering innebär att samtliga förorenade massor grävs bort och transporteras till godkänd deponi och ersätts med nya fyllnadsmassor, dvs. en fullständig riskreduktion. Detta innebär en sanering av samtliga provtagningspunkter där förorening påträffats och att det således inte finns några inskränkningar i den framtida markanvändningen. Ett saneringsalternativ utöver schaktsanering bedöms inte som motiverat då föroreningsinnehållet i jorden utgörs av metaller samt PAH:er och som enligt utförd markundersökning enbart påträffats i den ytliga jordmånen. Inför byggnation av bostadshus inom fastigheterna krävs då att förorenad jord med halter överstigande Naturvårdsverkets riktvärde för KM transporteras bort från fastigheterna. Detta skulle innebära en sanering av provpunkterna 18ÅF04, 18ÅF07, 18ÅF08, 18ÅF11, 18ÅF16 samt 18ÅF17. I provtagningspunkterna 18ÅF08 samt 18ÅF17 har förorening av metaller samt PAH:er påträffats ned till 1 meter under markytan. I övriga provtagningspunkter återfinns föroreningar mer ytligt (0-0,5 meter under markytan). Det går dock inte att utesluta att fler områden inom Kv. Älgen kan vara förorenade då flertalet drivmedelsanläggningar tidigare funnits på fastigheterna. Det går heller inte med säkerhet att säga hur de påträffade föroreningarna sträcker sig i djupled eller sidled, således baseras åtgärdsutredningen enbart på resultaten utifrån denna rapport. 9.3 Schaktsanering minimialternativ Ett alternativ till ovanstående är att schaktsanering sker i de provpunkter där förorening överskrider framtagna platsspecifika riktvärden ned till 1 meter under markytan. En sanering av samtliga områden som överstiger PSRV skulle innebära att man reducerar riskerna kraftigt då störst del av förorening av metaller och PAH:er troligtvis återfinns i översta markskiktet. En sanering av detta innebär dock att samtliga övriga ytor måste vara hårdgjorda i form utav asfalt för att minimera exponeringsriskerna. Detta skulle innebära en sanering av provpunkterna 18ÅF08, 18ÅF11, 18ÅF16 samt 18ÅF17. Det går dock inte att utesluta att fler områden inom Kv. Älgen kan vara förorenade. Det går heller inte med säkerhet att säga hur de påträffade föroreningarna sträcker sig i djupled eller sidled, således baseras åtgärdsutredningen enbart på resultaten utifrån denna rapport. Miljöteknisk markundersökning inom Kvarteret Älgen på fastigheterna Älgen 5, 7, 8, 9, 11 samt del av Karlshamn 2:1, i Karlshamn. Datum: Sida 14 (14)

15 18AF01 S ÄLGEN 9 18AF02 18AF03 S 18AF04 S ± S L 18AF05 S ÄLGEN 8 18AF06 S Beteckningar S S S L Provpunkt jord Grundvattenrör Jordprov L Vattenprov Fältmätning ÄLGEN 7 18AF07 S Laboratorieanalys Halter av metaller och PAH:er - jord Halter av metaller - jord Halter av klorerade lösningsmedel - grundvatten 18AF08 S Halter över KM S L 18AF09 S ÄLGEN 11 Koordinatsystem: SWEREF AF10 Höjdsystem: RH2000 S L 18AF12 Ursprung underlagskarta: Lantmäteriet S 18AF11 S 18AF15 S 18AF19 S 18AF13 S ÄLGEN 5 PROJEKTNAMN Karlshamn kommun Kv. Älgen, Karlshamn 2:1 Miljöteknisk markundersökning 18AF17 S L 18AF18 S KARLSHAMN 2:1 18AF20 S 18AF14 S L 18AF16 S L Meter ÅF INFRASTRUCTURE Tel: UPPDRAG NR RITAD AV HANDLÄGGARE - MB MB ANSVARIG FD GRANSKAD AV FD DATUM GRANSKNINGSDATUM REV. DATUM FORMAT SKALA BILAGA/RITNINGSNUMMER A3 1:700 Bilaga 1 Mall reviderad , Fastställd av: Fredrik Delblanc

16 FÄLTANALYSPROTOKOLL Bilaga 2.1 Projekt: Kv. Älgen Laboratorium: Eurofins Environment Sweden AB Projektnummer: Entreprenör: ÅF Inftastructure AB Uppdragsansvarig: David Galbrait Väderlek: 23 grader, sol Provtagare: Mark Björnfors Kalibreringsgas: 100 ppm Isobutylen Provtagningsdatum: Antal jordprover: 162 Syfte: Miljöteknisk markundersökning Antal vattenprover: 6 Analysprotokoll Borrprotokoll Prov Djup VOC* Lab- Djup Jordart notering (m) (ppm) analys (m) 18ÅF01 0-0,5 0,0 0-1,4 F/Mu/Bl Troligtvis ompackat material fr sanering 0,5-1 0,8 1,4- SiLe 1-1,5 1,0 x SiLe 1,5-2 0,3 SiLe 2-2,5 0,4 SiLe 2,5-3 0,1 SiLe 3-3,5 2,0 SiLe 3,5-4 0,3 SiLe 18ÅF02 0-0,5 0,0 x 0-1,5 F/SaGr 0,5-1 0,0 1,5-4 SiLe Lera med siltskikt 1-1,5 0,0 SiLe 1,5-2 0,1 SiLe 2-2,5 0,3 SiLe 2,5-3 0,0 SiLe 3-3,5 0,0 SiLe 3,5-4 0,5 SiLe 18ÅF03 0-0,5 1,3 0-0,5 Asfalt/F/Sa Asfalt 5cm 0,5-1 0,6 0,5-1 F/Sa/Le Svag doft petroleum 0,5m 1-1,5 0,2 1- SiLe Lera med siltskikt 1,5-2 16,0 SiLe 2-2,5 65,0 SiLe 2, ,0 SiLe 3-3,5 59,1 SiLe 3, ,0 x SiLe 18ÅF04 0-0,5 0,0 x 0-0,05 Asfalt/F 5 cm asfalt, slagg 0,5-1 1,5 0,05-0,3 F/Sa, Si svart slagg, siltig lera 1-1,5 0,5 0,3-1 F/LeSi Slagg, Lera 1,5-2 1,0 1-4 LeSi Lera m siltskikt 2-2,5 0,0 LeSi 2,5-3 0,0 LeSi Lera m siltskikt 3-3,5 0,0 LeSi 3,5-4 0,0 LeSi 18ÅF05 0-0,5 0,0 x 0-1 F/Sa/Le 0,5-1 0,2 1-1,3 F/Sa/Le 1-1,5 0,6 1,3-4 SiLe Lera med siltskikt 1,5-2 0,0 SiLe 2-2,5 0,7 SiLe 2,5-3 0,0 SiLe 3-3,5 0,0 SiLe 3,5-4 0,0 SiLe 18ÅF06 0-0,5 0,0 x 0-0,9 F/Mu 0,5-1 0,0 0,9- Le 1-1,5 0,0 Le 1,5-2 0,0 Le 2-2,5 0,0 Le 2,5-3 0,0 Le

17 3-3,5 0,0 Le 3,5-4 0,0 Le 18ÅF07 0-0,5 0,0 x 0-0,8 F/Mu 0,5-1 0,0 0,8- LeSi Lera med siltskikt 1-1,5 0,0 LeSi 1,5-2 0,0 LeSi 2-2,5 0,0 LeSi 2,5-3 0,0 LeSi 3-3,5 0,0 LeSi 3,5-4 0,0 LeSi 18ÅF08 0-0,5 0,0 0-0,7 F/Sa 0,5-1 0,0 x 0,7-1 F/SaLeMn 1-1,5 0,0 1-2 SiLeMn Naturligt vid 1m 1,5-2 0,0 SiLeMn 2-2,5 0,0 2- Le 2,5-3 0,0 Le 3-3,5 0,0 Le 3,5-4 0,0 Le 18ÅF09 0-0,5 0,3 0-1,9 F/Gr Uppfyllt till 1,9 0,5-1 0,3 F/Gr 1-1,5 1,2 F/Gr 1,5-2 22,2 1,9-4 SiLe Lera m siltskikt. Svag doft petroleum 2-2,5 119,6 x SiLe Svag doft petroleum 2,5-3 12,8 SiLe Svag doft petroleum 3-3,5 0,0 SiLe 3,5-4 0,0 SiLe 18ÅF10 0-0,5 0,6 x 0-1 F/GrSa Tegel, plastbitar 0,5-1 0,0 1- SiLe Lera med siltskikt 1-1,5 1,0 SiLe 1,5-2 2,9 SiLe 2-2,5 0,6 SiLe 2,5-3 0,0 SiLe 3-3,5 0,0 SiLe 3,5-4 0,0 SiLe 18ÅF11 0-0,5 1,2 x 0-0,2 F/GrSa Grå sand, grus. Asfalt 5cm 0,5-1 0,7 0,2-1 F/Sa Ljus sand 1-1,5 1,8 1-1,9 GrSa/F Fyll till 1,9 1,5-2 2,9 1,9- SiLe "Svart lera" GV 2,0m 2-2,5 0,5 SiLe Lera med siltskikt 2,5-3 0,7 SiLe 3-3,5 1,1 SiLe 3,5-4 1,3 SiLe 18ÅF12 0-0,5 2,9 0-1,1 F/GrSa Uppfyllt till 1,1. Tegel 0,5-1 0,9 1,1-3 GrSa 1-1,5 1,9 3- SiLe 1,5-2 50,5 x SiLe Gv på 2,2 m 2-2,5 30,9 Sile 2,5-3 51,0 SiLe 3-3,5 7,8 SiLe 3,5-4 11,7 SiLe *VOC: (Volatile Organic Compounds); fältanalys utförd med ett PID-instrument. Mätningen är endast relativ och syftar främst till att ligga till grund för vidare undersökningar samt beslut om vilka prover som det behövs ackrediterad analys på. Förkortningar (jordarter):

18 St = sten Si = silt Bl = block F = fyllnadsmassor Gr = grus Le = lera B = berg Sa = sand Mn = morän Lets= Torrskorpelera Mu = mull T=torv f = fin m = mellan g = grov 18ÅF ,5 0,6 0-0,6 F/Sa Asfalt 5cm. Finsand 0, ,7 0,6-1,2 GyLe 1-1,5 46,3 1,2-4,2 SiLe Lera m siltskikt. Svag doft petroleum 1, ,1 SiLe Svag doft av petroleum 2-2,5 901,0 SiLe 2, ,0 x SiLe 3-3,5 1630,0 SiLe 3,5-4 54,9 SiLe 4-4,5 220,4 4,2- Sa Sandlager. Starkt lukt av petroleum 4, ,9 Sa Stark doft av petroleum. 18ÅF14 0-0,5 1,2 x 0-1,3 F 0,5-1 0,0 F Naturligt vid 1m 1-1,5 1,1 1,3-2,5 SiLe Lera med siltskikt 1,5-2 1,8 SiLe 2-2,5 1,3 SiLe 2,5-3 6,0 2,5- Le Tät lera 3-3,5 8,2 Le 3,5-4 3,4 Le 18ÅF15 0-0,5 23,8 0-1 F/GrSa 0,5-1 2,9 F/GrSa Lera med siltskikt vid 1m 1-1,5 31,4 x 1- SiLe Doft av petroleum 1,5-2 43,3 SiLe Doft av petroleum 2-2,5 9,3 SiLe Doft av petroleum 2,5-3 1,7 SiLe Doft av petroleum 3-3,5 0,0 SiLe 3,5-4 1,7 SiLe 18ÅF16 0-0,5 0,0 x 0-0,9 F/Mu 0,5-1 0,5 0,9- SiLe 1-1,5 0,0 SiLe 1,5-2 0,0 SiLe 2-2,5 0,1 SiLe 2,5-3 0,1 SiLe 3-3,5 0,0 SiLe 3,5-4 0,0 SiLe 18ÅF17 0-0,5 0,0 0-0,6 F/SaGr 0,5-1 1,2 x 0,6-2,2 T/SaLe/Si 1-1,5 0,7 T/SaLe/Si 1,5-2 0,0 T/SaLe/Si 2-2,5 0,4 2,2- GyLe Gyttjelera/Gyttja 2,5-3 0,5 GyLe 3-3,5 2,2 GyLe Organiskt 3,5-4 0,9 GyLe 18ÅF18 0-0,5 1,5 x 0-2,3 F/SaGr Aska slagg 0,5 0,5-1 3,1 F/SaGr 1-1,5 0,9 F/SaGr 1,5-2 0,8 F/SaGr 2-2,5 1,0 2,3- GyLe Uppfyllt till 2,3 2,5-3 0,4 GyLe 3-3,5 0,4 GyLe 3,5-4 1,0 GyLe

19 18ÅF19 0-0,5 0,4 x 0-1,8 F/GrSa Tegel 0,5-1 0,3 F/GrSa 1-1,5 1,8 F/GrSa 1,5-2 0,0 1,8-3,3 GyLe Naturligt vid 1,8 2-2,5 2,2 GyLe 2,5-3 1,3 GyLe 3-3,5 0,8 3,3- LeSi Lera med siltskikt 3,5-4 0,3 LeSi 18ÅF20 0-0,5 0,8 0-1,0 F/GrSa Ljus sand 0,5-1 1,5 F/GrSa Hård packat, grövre material. Block 1-1,5 2,0 1,0-2,5 F/GrSa/Bl Naturligt på 2,5 1,5-2 1,4 F/GrSa/Bl 2-2,5 0,6 F/GrSa/Bl 2,5-3 0,3 2,5- GyLe 3-3,5 1,4 GyLe 3,5-4 0,9 GyLe *VOC: (Volatile Organic Compounds); fältanalys utförd med ett PID-instrument. Mätningen är endast relativ och syftar främst till att ligga till grund för vidare undersökningar samt beslut om vilka prover som det behövs ackrediterad analys på. Förkortningar (jordarter): St = sten Si = silt Bl = block F = fyllnadsmassor Gr = grus Le = lera B = berg Sa = sand Mn = morän Lets= Torrskorpelera Mu = mull T=torv f = fin m = mellan g = grov

20 Projnr: Analyssammanställning Kv. Älgen Bilaga 2.2 Provpunkt KM MKM MRR (mg/kg Ts) (mg/kg Ts) (mg/kg Ts) 18ÅF01 18ÅF02 18ÅF03 18ÅF04 18ÅF05 18ÅF06 18ÅF07 18ÅF08 18ÅF09 18ÅF10 18ÅF11 18ÅF12 18ÅF13 18ÅF14 18ÅF15 18ÅF16 18ÅF17 18ÅF18 18ÅF19 18ÅF20 Provtagningsdatum Provtagningsdjup (m.u.my) 1-1,5 0-0,5 3, ,5 0-0,5 0-0,5 0-0,5 0, ,5 0-0,5 0-0,5 1,5-2 2, ,5 1-1,5 0-0,5 0, ,5 0-0,5 1-1,5 Torrsubstans (%) 82,1 89,3 60,4 76, ,1 84,2 91, , ,3 72,7 88,7 76,6 89, ,7 97,3 85 Petroleumämnen (mg/kg TS) Bensen 0,012 0,04 - < 0,0035 < 0,0035 < 0,0035 < 0,0035 < 0,0035 < 0,0035 < 0,0035 < 0,0035 < 0,0035 < 0,0035 < 0,0035 < 0,0035 < 0,0035 < 0,0035 < 0,035 < 0,0035 < 0,0035 < 0,0035 < 0,0035 < 0,0035 Etylbensen < 0,10 < 0,10 < 0,10 < 0,10 < 0,10 < 0,10 < 0,10 < 0,10 < 0,10 < 0,10 < 0,10 < 0,10 < 0,10 < 0,10 < 0,10 < 0,10 < 0,10 < 0,10 < 0,10 < 0,10 M/P/O-Xylen < 0,10 < 0,10 < 0,10 < 0,10 < 0,10 < 0,10 < 0,10 < 0,10 < 0,10 < 0,10 < 0,10 < 0,10 < 0,10 < 0,10 < 0,10 < 0,10 < 0,10 < 0,10 < 0,10 < 0,10 Toluen < 0,10 < 0,10 < 0,10 < 0,10 < 0,10 < 0,10 < 0,10 < 0,10 < 0,10 < 0,10 < 0,10 < 0,10 < 0,10 < 0,10 < 0,10 < 0,10 < 0,10 < 0,10 < 0,10 < 0,10 Alifater >C5-C < 5,0 < 5,0 < 5,0 < 5,0 < 5.0 < 5,0 < 5,0 < 5,0 < 5,0 < 5,0 < 5,0 < 5,0 8,9 < 5,0 < 5,0 < 5,0 < 5,0 < 5,0 < 5,0 < 5,0 Alifater >C8-C < 3,0 < 3,0 < 3,0 < 3,0 < 3,0 < 3,0 < 3,0 < 3,0 < 3,0 < 3,0 < 3,0 < 3,0 6,5 < 3,0 < 3,0 < 3,0 < 3,0 < 3,0 < 3,0 < 3,0 Alifater >C10-C < 5,0 < 5,0 < 5,0 < 5,0 < 5,0 < 5,0 < 5,0 < 5,0 < 5,0 < 5,0 < 5,0 < 5,0 15 < 5,0 < 5,0 < 5,0 < 5,0 < 5,0 < 5,0 < 5,0 Alifater >C12-C < 5,0 < 5,0 6,7 < 5,0 < 5,0 < 5,0 < 5,0 < 5,0 < 5,0 < 5,0 < 5,0 < 5,0 < 5,0 < 5,0 < 5,0 < 5,0 < 5,0 < 5,0 < 5,0 < 5,0 Alifater >C16-C < 10 < 10 < 10 < 10 < 10 < 10 < 10 < 10 < 10 < 10 < 10 < 10 < 10 < < < 10 < 10 < 10 Alifater >C5-C < 9,0 < 9,0 13 < 9,0 < 9,0 < 9,0 < 9,0 < 9,0 < 9,0 < 9,0 < 9,0 < 9,0 33 < 9,0 < 9,0 < 9,0 < 9,0 < 9,0 < 9,0 < 9,0 Aromater >C8-C < 4,0 < 4,0 < 4,0 < 4,0 < 4,0 < 4,0 < 4,0 < 4,0 < 4,0 < 4,0 < 4,0 < 4,0 < 4,0 < 4,0 < 4,0 < 4,0 < 4,0 < 4,0 < 4,0 < 4,0 Aromater >C10-C < 0,90 < 0,90 1,3 < 0,90 < 0,90 < 0,90 < 0,90 < 0,90 < 0,90 < 0,90 < 0,90 < 0,90 < 0,90 < 0,90 < 0,90 < 0,90 < 0,90 < 0,90 < 0,90 < 0,90 Aromater >C16-C < 0,50 < 0,50 < 0,50 < 0,50 < 0,50 < 0,50 < 0,50 2,1 < 0,50 < 0,50 < 0,50 < 0,50 < 0,50 < 0,50 < 0,50 < 0,50 1,6 < 0,50 < 0,50 < 0,50 Oljetyp Motorolja PAH (mg/kg TS) PAH-L ,6 < 0,045 < 0,045 < 0,045 < 0,045 < 0,045 < 0,045 < 0,045 0,095 < 0,045 < 0,045 < 0,045 < 0,045 0,14 < 0,045 < 0,045 0,065 < 0,045 < 0,045 < 0,045 < 0,045 PAH-M 3, < 0,075 < 0,075 < 0,075 < 0,075 < 0,075 0,44 0,68 6 < 0,075 0,23 < 0,075 < < 0,075 0,14 < 0,075 0,77 0,76 < 0,075 < 0,075 0,37 PAH-H ,5 < 0,11 < 0,11 < 0,11 < 0,11 < 0,11 0,6 1 4,4 < 0,11 0,44 < 0,11 < 0,11 < 0,11 0,12 <0,11 1,4 1,6 < 0,11 < 0,11 0,38 Metaller (mg/kg TS) Arsenik As < 2,2 < 2,1 3,3 < 2,4 < 2,2 < 2,2 2,5 2,4 < 2,3 < 2,2 < 1,9 < 2,0 < 2,5 < 2,1 < 2,4 < 2,1 < 2,2 < 1,9 < 1,9 < 2,2 Barium Ba Bly Pb ,2 8, ,9 37 1,9 5, , Kadmium Cd 0,8 12 0,2 < 0,20 < 0,20 < 0,20 < 0,20 < 0,20 < 0,20 < 0,20 < 0,20 < 0,20 0,22 < 0,20 < 0,20 < 0,20 < 0,20 < 0,20 < 0,20 < 0,20 < 0,20 < 0,20 < 0,20 Kobolt Co , ,8 3,9 3,7 4,4 8,4 6,4 8,9 3,4 12 5,9 11 4,3 4,3 4,3 11 4,3 Koppar Cu , ,1 6, Krom Cr, totalt , , ,7 7,8 8,1 15 Nickel Ni ,2 9, ,9 8, ,4 17 9,1 7,3 7, Vanadin V ,7 8, , Zink Zn Kvicksilver Hg 0,25 2,5 0,1 0,057 < 0,011 < 0,015 0,012 0,044 0,23 0,31 0,29 < 0,012 0,12 < 0,010 < 0,010 < 0,013 0,02 < 0,012 0,77 0,21 < 0,010 < 0,010 0,12 PCB:er (mg/kg TS) PCB (7st) 0,008 0,2 - <0,0070 <0,0070 <0,0070 <0,0070 <0,0070 <0,0070 Dioxiner /ng/kg TS) WHO(2005)-PCDD/F TEQ exkl. LOQ ,3 3,9 3,6 WHO(2005)-PCDD/F TEQ inkl. LOQ ,1 6,0 6,2 Sida 1 av 1

21 Kv. Älgen karlshamn Sammanställning Analysresultat Grundvatten Ämne Enhet SGU 2013:2 3 SLVFS 2015:3 otjänligt SGU 2013:01 bedömningsgrunder för grundvatten. Klass 5 3,4 SPBI ångor i byggnader SPBI ytvatten SPBI, skydd av dricksvatten SPBI, Bevattning SPBI, Våtmarker Holl. Target value Holl. Interv. Value 18ÅF02GV 18ÅF08GV 18ÅF10GV 18ÅF14GV 18ÅF16GV 18ÅF17GV As µg/l ,35 6, ,75 26 Ba µg/l , Cd µg/l ,4 6 <0,1 <0,1 <0,1 0,55 <0,1 0,51 Co µg/l ,96 0,97 0,5 28 1,7 8,3 Cr µg/l <1 <1 1,4 83 5,2 17 Cu µg/l ,20 1,7 2, Hg µg/l <0,1 <0,1 <0,1 <0,1 <0,1 0,17 Ni µg/l , Pb µg/l ,88 1,6 1,4 59 3,1 61 Zn µg/l ,60 5,5 4, V µg/l 1,2 70 1,30 2,1 2, ,8 40 diklormetan µg/l 0,26 0,15 0,15 1,1-dikloretan µg/l 0,58 < 0,10 < 0,10 1,2-dikloretan µg/l < 0,10 < 0,10 trans-1,2-dikloreten µg/l < 0,10 < 0,10 < 0,10 cis-1,2-dikloreten µg/l < 0,10 < 0,10 < 0,10 1,2-diklorpropan µg/l triklormetan (kloroform) µg/l < 0,10 < 0,10 < 0,10 tetraklormetan µg/l < 0,10 < 0,10 < 0,10 1,1,1-trikloretan µg/l < 0,10 < 0,10 < 0,10 1,1,2-trikloretan µg/l < 0,10 < 0,10 < 0,10 trikloreten µg/l < 0,10 < 0,10 < 0, tetrakloreten µg/l < 0,10 < 0,10 < 0,10 vinylklorid µg/l 0,5 < 0,10 < 0,10 < 0,10 1,1-dikloreten µg/l alifater >C5-C8 µg/l <20 <20 <20 <20 <20 <20 alifater >C8-C10 µg/l <20 <20 <20 <20 <20 <20 alifater >C10-C12 µg/l <20 <20 <20 <20 <20 <20 alifater >C12-C16 µg/l <20 <20 <20 <20 <20 <20 alifater >C16-C35 µg/l <50 <50 <50 <50 <50 <50 aromater >C8-C10 µg/l <10 <10 <10 <10 <10 <10 aromater >C10-C16 µg/l <10 <10 <10 <10 <10 <10 aromater >C16-C35 µg/l <5 <5 <5 <5 <5 <5 bensen µg/l , <0,5 <0,5 <0,5 <0,5 <0,5 <0,5 toluen µg/l <1 <1 <1 <1 <1 <1 etylbensen µg/l <1 <1 <1 <1 <1 <1 xylener, summa µg/l <1 <1 <1 <1 <1 <1 PAH L µg/l < 0,20 < 0,20 < 0,20 < 0,20 < 0,20 < 0,20 PAH M µg/l < 0,30 < 0,30 < 0,30 < 0,30 < 0,30 < 0,30 PAH H µg/l 300 0,5 0, < 0,30 < 0,30 < 0,30 < 0,30 < 0,30 < 0,30 1) rikt-/gränsvärde ska tillämpas på summan av halterna av trikloreten och tetrakloreten 2) rikt-/gränsvärde ska tillämpas på summan av halterna av bens(b)fluoranten, bens(k)fluoranten, benso(ghi)perylen och indeno(123cd)pyren 3) Riktvärden för metaller avser filtrerade prover 4) Klass 5 enligt SGU:s bedömningsgrunder 2013:01 motsvarar Livsmedelsverkets gränsvärde (LIVSFS 2011:13) resp. Socialstyrelsens riktvärden för dricksvatten (SOSFS 2003:17 (M)). 1) Rikt-/gränsvärdet ska tillämpas på summan av halterna av trikloreten och tetrakloreten 2) Rikt-/gränsvärdet ska tillämpas på summan av halterna av bens(b)fluoranten, bens(k)fluoranten, benso(ghi)perylen, indeno(123cd)pyren. 1(1)

22 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: ÅF-Infrastructure AB Mark Björnfors Box MALMÖ AR-18-SL Í%R%^Â!\}q#Î Kundnummer: SL Analysrapport Uppdragsmärkn Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: 18ÅF10 Provtagningsplats: Djup (m) Provtagningsdatum Provtagare 0-0, MB Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 84.2 % 5% SS-EN 12880:2000 Bensen < mg/kg Ts 30% EPA 5021 Toluen < 0.10 mg/kg Ts 30% EPA 5021 Etylbensen < 0.10 mg/kg Ts 30% EPA 5021 M/P/O-Xylen < 0.10 mg/kg Ts 30% EPA 5021 Summa TEX < 0.20 mg/kg Ts 30% EPA 5021 Alifater >C5-C8 < 5.0 mg/kg Ts 35% SPI 2011 Alifater >C8-C10 < 3.0 mg/kg Ts 35% SPI 2011 Alifater >C10-C12 < 5.0 mg/kg Ts 30% SPI 2011 Alifater >C12-C16 < 5.0 mg/kg Ts 30% SPI 2011 Summa Alifater >C5-C16 < 9.0 mg/kg Ts Alifater >C16-C35 < 10 mg/kg Ts 30% SPI 2011 Aromater >C8-C10 < 4.0 mg/kg Ts 30% SPI 2011 Aromater >C10-C16 < 0.90 mg/kg Ts 20% SPI 2011 Metylkrysener/benzo(antracener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Metylpyren/fluorantener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Aromater >C16-C35 < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Oljetyp < C10 Oljetyp > C10 Bens(antracen mg/kg Ts 25% ISO 18287:2008 mod Krysen mg/kg Ts 25% ISO 18287:2008 mod Benso(b,k)fluoranten 0.15 mg/kg Ts 25% ISO 18287:2008 mod Benzo(pyren mg/kg Ts 25% ISO 18287:2008 mod Indeno(1,2,3-cd)pyren mg/kg Ts 25% ISO 18287:2008 mod Dibens(a,h)antracen < mg/kg Ts 30% ISO 18287:2008 mod Naftalen < mg/kg Ts 25% ISO 18287:2008 mod Acenaftylen < mg/kg Ts 40% ISO 18287:2008 mod * * insända provet. Sida 1 av 2

23 AR-18-SL Í%R%^Â!\}q#Î Acenaften < mg/kg Ts 25% ISO 18287:2008 mod Fluoren < mg/kg Ts 30% ISO 18287:2008 mod Fenantren < mg/kg Ts 25% ISO 18287:2008 mod Antracen < mg/kg Ts 25% ISO 18287:2008 mod Fluoranten 0.10 mg/kg Ts 25% ISO 18287:2008 mod Pyren mg/kg Ts 25% ISO 18287:2008 mod Benzo(g,h,i)perylen mg/kg Ts 25% ISO 18287:2008 mod Summa PAH med låg molekylvikt < mg/kg Ts Summa PAH med medelhög molekylvikt 0.23 mg/kg Ts Summa PAH med hög molekylvikt 0.44 mg/kg Ts Summa cancerogena PAH 0.38 mg/kg Ts Summa övriga PAH 0.33 mg/kg Ts Summa totala PAH mg/kg Ts Arsenik As < 2.2 mg/kg Ts 25% EN ISO 11885:2009 / SS Barium Ba 130 mg/kg Ts 25% EN ISO 11885:2009 / SS Bly Pb 37 mg/kg Ts 25% EN ISO 11885:2009 / SS Kadmium Cd 0.22 mg/kg Ts 25% EN ISO 11885:2009 / SS Kobolt Co 6.4 mg/kg Ts 25% EN ISO 11885:2009 / SS Koppar Cu 19 mg/kg Ts 25% EN ISO 11885:2009 / SS Krom Cr 19 mg/kg Ts 25% EN ISO 11885:2009 / SS Kvicksilver Hg 0.12 mg/kg Ts 20% SS028311mod/SS-EN ISO17852mod Nickel Ni 15 mg/kg Ts 25% EN ISO 11885:2009 / SS Vanadin V 25 mg/kg Ts 25% EN ISO 11885:2009 / SS Zink Zn 140 mg/kg Ts 25% EN ISO 11885:2009 / SS Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Paola Nilson, Rapportansvarig Denna rapport är elektroniskt validerad och signerad. insända provet. Sida 2 av 2

24 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: ÅF-Infrastructure AB Mark Björnfors Box MALMÖ AR-18-SL Í%R%^Â!\}pÅÎ Kundnummer: SL Analysrapport Uppdragsmärkn Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: 18ÅF11 Provtagningsplats: Djup (m) Provtagningsdatum Provtagare 0-0, MB Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 95.0 % 5% SS-EN 12880:2000 Bensen < mg/kg Ts 30% EPA 5021 Toluen < 0.10 mg/kg Ts 30% EPA 5021 Etylbensen < 0.10 mg/kg Ts 30% EPA 5021 M/P/O-Xylen < 0.10 mg/kg Ts 30% EPA 5021 Summa TEX < 0.20 mg/kg Ts 30% EPA 5021 Alifater >C5-C8 < 5.0 mg/kg Ts 35% SPI 2011 Alifater >C8-C10 < 3.0 mg/kg Ts 35% SPI 2011 Alifater >C10-C12 < 5.0 mg/kg Ts 30% SPI 2011 Alifater >C12-C16 < 5.0 mg/kg Ts 30% SPI 2011 Summa Alifater >C5-C16 < 9.0 mg/kg Ts Alifater >C16-C35 < 10 mg/kg Ts 30% SPI 2011 Aromater >C8-C10 < 4.0 mg/kg Ts 30% SPI 2011 Aromater >C10-C16 < 0.90 mg/kg Ts 20% SPI 2011 Metylkrysener/benzo(antracener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Metylpyren/fluorantener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Aromater >C16-C35 < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Oljetyp < C10 Oljetyp > C10 Bens(antracen < mg/kg Ts 25% ISO 18287:2008 mod Krysen < mg/kg Ts 25% ISO 18287:2008 mod Benso(b,k)fluoranten < mg/kg Ts 25% ISO 18287:2008 mod Benzo(pyren < mg/kg Ts 25% ISO 18287:2008 mod Indeno(1,2,3-cd)pyren < mg/kg Ts 25% ISO 18287:2008 mod Dibens(a,h)antracen < mg/kg Ts 30% ISO 18287:2008 mod Naftalen < mg/kg Ts 25% ISO 18287:2008 mod Acenaftylen < mg/kg Ts 40% ISO 18287:2008 mod * * insända provet. Sida 1 av 3

25 AR-18-SL Í%R%^Â!\}pÅÎ Acenaften < mg/kg Ts 25% ISO 18287:2008 mod Fluoren < mg/kg Ts 30% ISO 18287:2008 mod Fenantren < mg/kg Ts 25% ISO 18287:2008 mod Antracen < mg/kg Ts 25% ISO 18287:2008 mod Fluoranten < mg/kg Ts 25% ISO 18287:2008 mod Pyren < mg/kg Ts 25% ISO 18287:2008 mod Benzo(g,h,i)perylen < mg/kg Ts 25% ISO 18287:2008 mod Summa PAH med låg molekylvikt < mg/kg Ts Summa PAH med medelhög molekylvikt < mg/kg Ts Summa PAH med hög molekylvikt < 0.11 mg/kg Ts Summa cancerogena PAH < mg/kg Ts Summa övriga PAH < 0.14 mg/kg Ts Summa totala PAH16 < 0.23 mg/kg Ts PCB 28 < mg/kg Ts 30% EN 16167:2012 mod PCB 52 < mg/kg Ts 25% EN 16167:2012 mod PCB 101 < mg/kg Ts 25% EN 16167:2012 mod PCB 118 < mg/kg Ts 25% EN 16167:2012 mod PCB 153 < mg/kg Ts 25% EN 16167:2012 mod PCB 138 < mg/kg Ts 25% EN 16167:2012 mod PCB 180 < mg/kg Ts 25% EN 16167:2012 mod S:a PCB (7st) < mg/kg Ts EN 16167:2012 mod Arsenik As < 1.9 mg/kg Ts 25% EN ISO 11885:2009 / SS Barium Ba 31 mg/kg Ts 25% EN ISO 11885:2009 / SS Bly Pb 1.9 mg/kg Ts 25% EN ISO 11885:2009 / SS Kadmium Cd < 0.20 mg/kg Ts 25% EN ISO 11885:2009 / SS Kobolt Co 8.9 mg/kg Ts 25% EN ISO 11885:2009 / SS Koppar Cu 8.1 mg/kg Ts 25% EN ISO 11885:2009 / SS Krom Cr 13 mg/kg Ts 25% EN ISO 11885:2009 / SS Kvicksilver Hg < mg/kg Ts 20% SS028311mod/SS-EN ISO17852mod Nickel Ni 42 mg/kg Ts 25% EN ISO 11885:2009 / SS Vanadin V 6.7 mg/kg Ts 25% EN ISO 11885:2009 / SS Zink Zn 22 mg/kg Ts 25% EN ISO 11885:2009 / SS Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN insända provet. Sida 2 av 3
