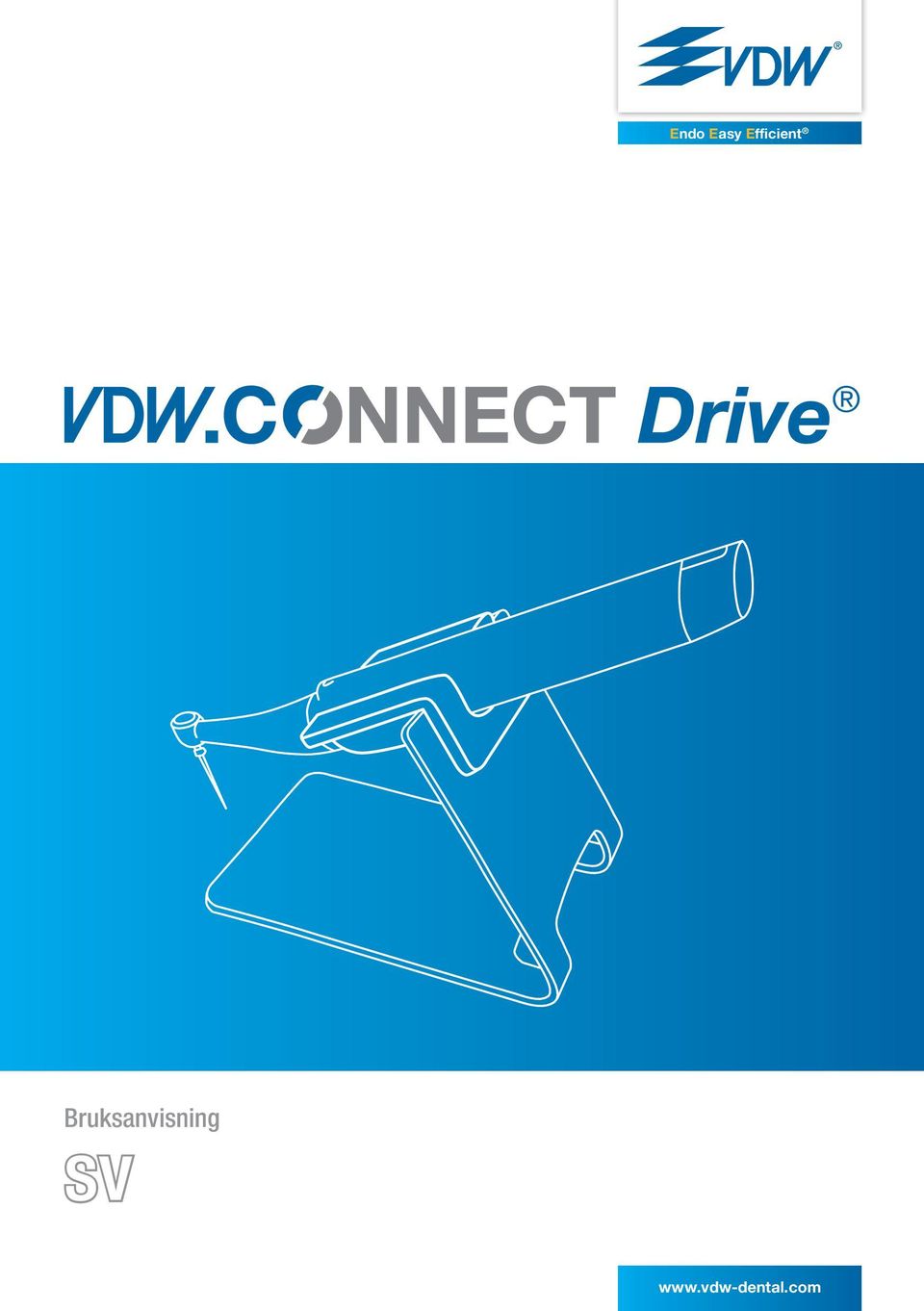

1 Endo Easy Efficient Bruksanvisning sv

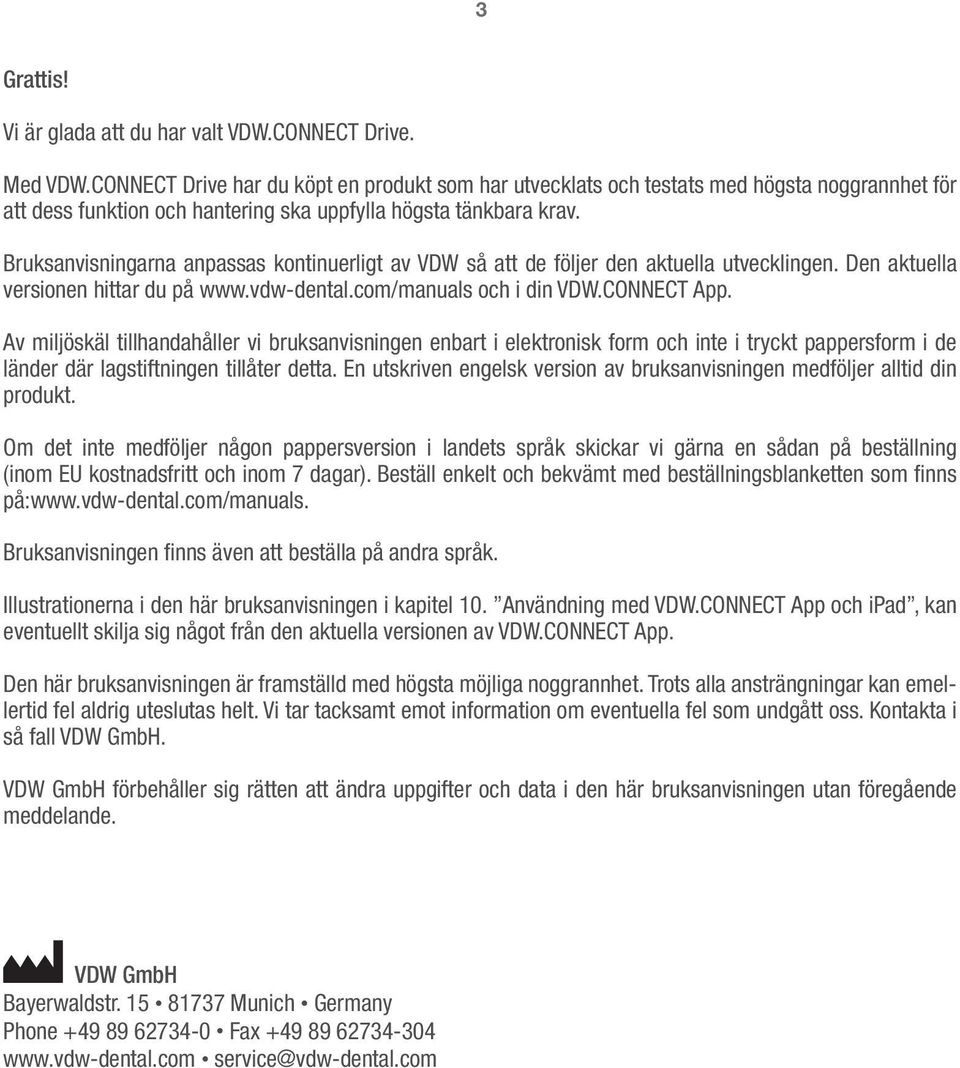

2 3 Grattis! Vi är glada att du har valt VDW.CONNECT Drive. Med VDW.CONNECT Drive har du köpt en produkt som har utvecklats och testats med högsta noggrannhet för att dess funktion och hantering ska uppfylla högsta tänkbara krav. Bruksanvisningarna anpassas kontinuerligt av VDW så att de följer den aktuella utvecklingen. Den aktuella versionen hittar du på och i din VDW.CONNECT App. Av miljöskäl tillhandahåller vi bruksanvisningen enbart i elektronisk form och inte i tryckt pappersform i de länder där lagstiftningen tillåter detta. En utskriven engelsk version av bruksanvisningen medföljer alltid din produkt. Om det inte medföljer någon pappersversion i landets språk skickar vi gärna en sådan på beställning (inom EU kostnadsfritt och inom 7 dagar). Beställ enkelt och bekvämt med beställningsblanketten som finns på: Bruksanvisningen finns även att beställa på andra språk. Illustrationerna i den här bruksanvisningen i kapitel 10. Användning med VDW.CONNECT App och ipad, kan eventuellt skilja sig något från den aktuella versionen av VDW.CONNECT App. Den här bruksanvisningen är framställd med högsta möjliga noggrannhet. Trots alla ansträngningar kan emellertid fel aldrig uteslutas helt. Vi tar tacksamt emot information om eventuella fel som undgått oss. Kontakta i så fall VDW GmbH. VDW GmbH förbehåller sig rätten att ändra uppgifter och data i den här bruksanvisningen utan föregående meddelande. VDW GmbH Bayerwaldstr Munich Germany Phone Fax service@vdw-dental.com

3 Innehåll 1. Förekommande symboler I den här bruksanvisningen På produkten/förpackningen 6 2. Avsedd användning 7 3. Kontraindikationer 7 4. Varningsinformation Behandlare Omgivningsvillkor Under patientbehandlingen Uppladdningsbart batteri Vinkelstycke Rotkanalsinstrument ipad Tillbehör Apexmätare Reparation och defekter Transport Försiktighetsåtgärder VDW.CONNECT App Interaktioner Steg för steg-beskrivning VDW.CONNECT Drive i sammanfattning LED-indikatorer och knappar LED-färgindikatorer Vänteläge Ljudsignaler RECIPROC REVERSE komfortfunktion Vårda batteriet Drift utan VDW.CONNECT App Drift med VDW.CONNECT App och en ipad Användning av VDW.CONNECT App i sammanfattning Symboler i VDW.CONNECT App Startskärm Navigationsfält Manövreringsfält: Genvägar och favoriter Statusfält Ansluta, ta bort och individualisera handtag Ansluta handtag Koppla bort ett handtag från en ipad Ignorera handtag Ändra färg på handtagets LED-indikator för pairing Arbeta med instrumenten Alla system Skapa och manövrera en egen instrumentföljd Skapa eget instrument Skapa respektive ta bort favoriter 26

4 Arbeta med reciprocerande instrument (t.ex. från RECIPROC ) Välja RECIPROC -instrument Aktivera resp. stänga av RECIPROC REVERSE komfortfunktion Arbeta med roterande instrument Ändra inställningar för instrumenten Bakåtrotation Svår rotkanal Kalibrering Användarprofiler Skapa en användarprofil Radera användarprofil och ändra profilnamn Inställningar Språk Enheter Alternativ: Multifunction Button (flerfunktionsknapp) Info (VDW.CONNECT App och handtag) Uppdateringar App Handtag Demo-läge Rengöring, desinfektion och sterilisering Engångsartiklar Desinfektion genom avtorkning Rengöring, desinfektion och sterilisering Förberedelse Manuell upparbetning Maskinell upparbetning Inoljning Sterilisering Avfallshantering Garanti Friskrivning från ansvar Tekniska data EMC-tabeller Felsökning Checklista Felmeddelanden via indikatorlamporna på handtaget 38

5 1. Förekommande symboler 1.1. I den här bruksanvisningen 6 OBSERVERA INFORMATION Om anvisningarna inte följs korrekt, kan driften leda till fara för användare/patienten alternativt för produkten själv. Ytterligare information, beskrivning av drift och prestanda. KORS REFERENS Hänvisar till var du kan hitta närmare information om ett bestämt tema På produkten/förpackningen Serienummer Artikelnummer Tillverkare Tillverkningsdatum Utrustning av skyddsklass ll - 20 C 20 % + 50 C 80 % OBSERVERA! Läs bruksanvisningen Får inte kastas i de vanliga hushållssoporna. PC Ghost Symbol (Ryssland) Temperaturgränser Fuktighetsgränser förvaring Patientansluten del typ BF Förvaras torrt 0123 CE-märkning Likström Bluetooth FÖRSIKTIGT! Ömtålig! Växelström Bruksanvisningen för EU-länderna finns i elektronisk form. Läs mer om detta i broschyren Komma igång. Får ej återanvändas 135 C Kan autoklaveras vid högst 135 C. Värmedesinfektor Osteril Klicka här (vid användning av VDW.CONNECT App) Svep här (vid användning av VDW.CONNECT App) ACPEIP (Kina RoHS) 50 kpa 106 kpa Lufttryck, begränsning

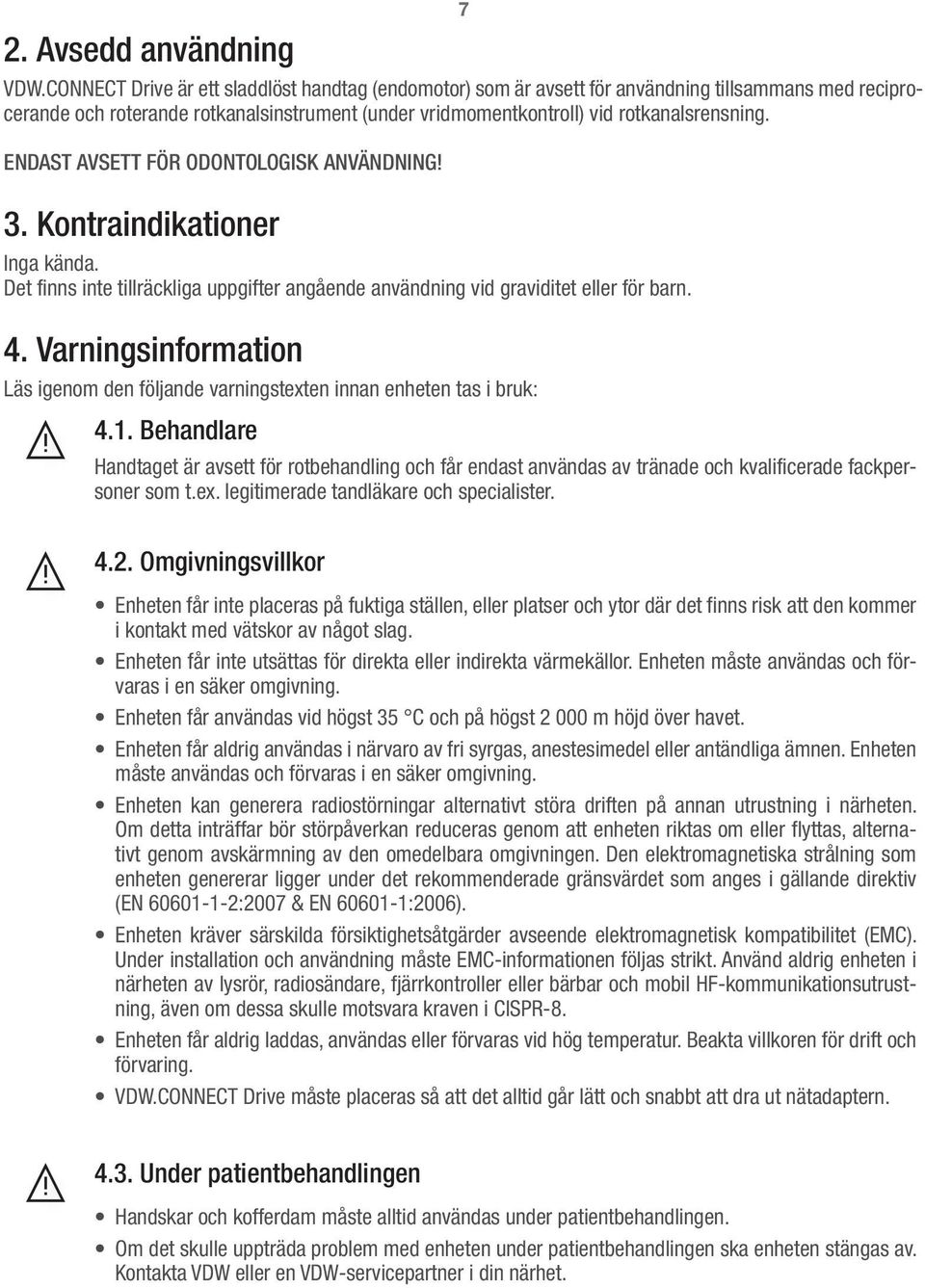

6 2. Avsedd användning 7 VDW.CONNECT Drive är ett sladdlöst handtag (endomotor) som är avsett för användning tillsammans med reciprocerande och roterande rotkanalsinstrument (under vridmomentkontroll) vid rotkanalsrensning. ENDAST AVSETT FÖR ODONTOLOGISK ANVÄNDNING! 3. Kontraindikationer Inga kända. Det finns inte tillräckliga uppgifter angående användning vid graviditet eller för barn. 4. Varningsinformation Läs igenom den följande varningstexten innan enheten tas i bruk: 4.1. Behandlare Handtaget är avsett för rotbehandling och får endast användas av tränade och kvalificerade fackpersoner som t.ex. legitimerade tandläkare och specialister Omgivningsvillkor Enheten får inte placeras på fuktiga ställen, eller platser och ytor där det finns risk att den kommer i kontakt med vätskor av något slag. Enheten får inte utsättas för direkta eller indirekta värmekällor. Enheten måste användas och förvaras i en säker omgivning. Enheten får användas vid högst 35 C och på högst m höjd över havet. Enheten får aldrig användas i närvaro av fri syrgas, anestesimedel eller antändliga ämnen. Enheten måste användas och förvaras i en säker omgivning. Enheten kan generera radiostörningar alternativt störa driften på annan utrustning i närheten. Om detta inträffar bör störpåverkan reduceras genom att enheten riktas om eller flyttas, alternativt genom avskärmning av den omedelbara omgivningen. Den elektromagnetiska strålning som enheten genererar ligger under det rekommenderade gränsvärdet som anges i gällande direktiv (EN :2007 & EN :2006). Enheten kräver särskilda försiktighetsåtgärder avseende elektromagnetisk kompatibilitet (EMC). Under installation och användning måste EMC-informationen följas strikt. Använd aldrig enheten i närheten av lysrör, radiosändare, fjärrkontroller eller bärbar och mobil HF-kommunikationsutrustning, även om dessa skulle motsvara kraven i CISPR-8. Enheten får aldrig laddas, användas eller förvaras vid hög temperatur. Beakta villkoren för drift och förvaring. VDW.CONNECT Drive måste placeras så att det alltid går lätt och snabbt att dra ut nätadaptern Under patientbehandlingen Handskar och kofferdam måste alltid användas under patientbehandlingen. Om det skulle uppträda problem med enheten under patientbehandlingen ska enheten stängas av. Kontakta VDW eller en VDW-servicepartner i din närhet.

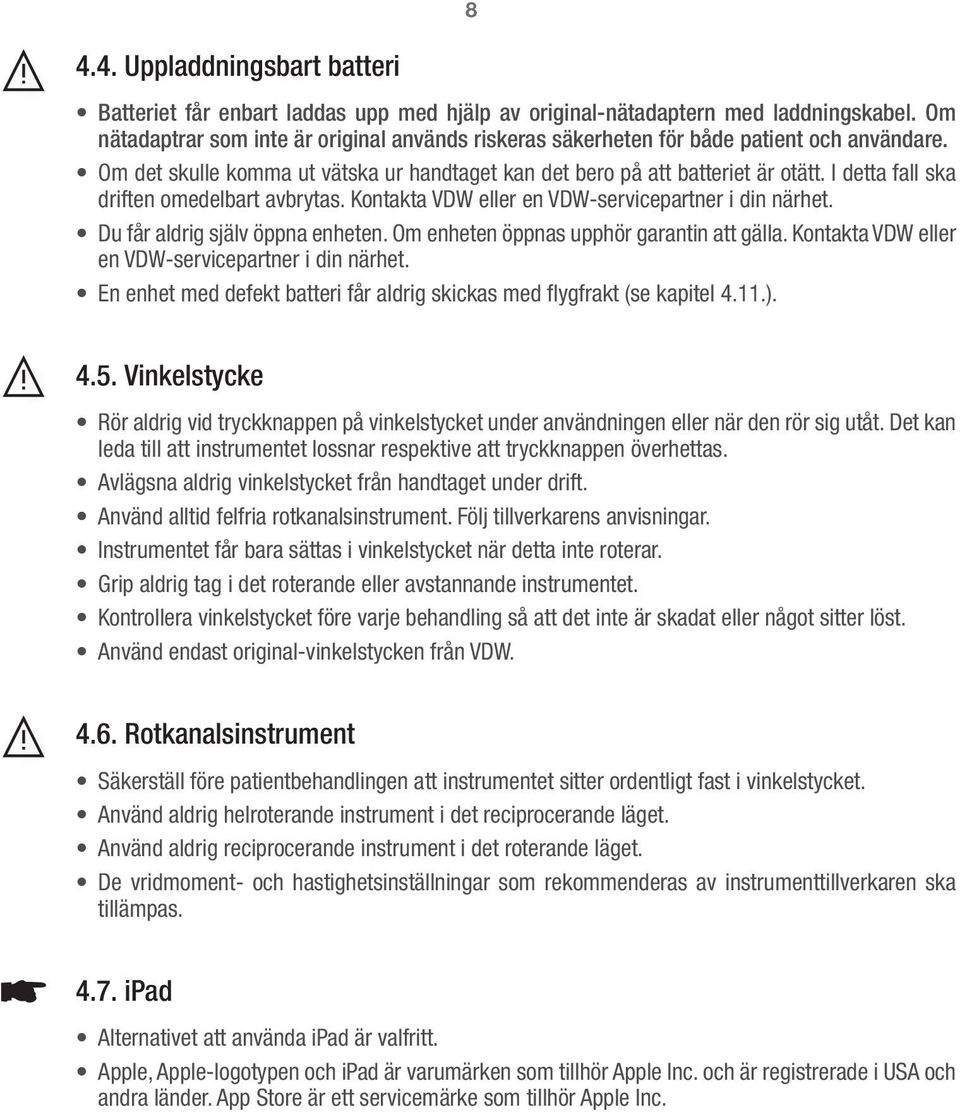

7 4.4. Uppladdningsbart batteri 8 Batteriet får enbart laddas upp med hjälp av original-nätadaptern med laddningskabel. Om nätadaptrar som inte är original används riskeras säkerheten för både patient och användare. Om det skulle komma ut vätska ur handtaget kan det bero på att batteriet är otätt. I detta fall ska driften omedelbart avbrytas. Kontakta VDW eller en VDW-servicepartner i din närhet. Du får aldrig själv öppna enheten. Om enheten öppnas upphör garantin att gälla. Kontakta VDW eller en VDW-servicepartner i din närhet. En enhet med defekt batteri får aldrig skickas med flygfrakt (se kapitel 4.11.) Vinkelstycke Rör aldrig vid tryckknappen på vinkelstycket under användningen eller när den rör sig utåt. Det kan leda till att instrumentet lossnar respektive att tryckknappen överhettas. Avlägsna aldrig vinkelstycket från handtaget under drift. Använd alltid felfria rotkanalsinstrument. Följ tillverkarens anvisningar. Instrumentet får bara sättas i vinkelstycket när detta inte roterar. Grip aldrig tag i det roterande eller avstannande instrumentet. Kontrollera vinkelstycket före varje behandling så att det inte är skadat eller något sitter löst. Använd endast original-vinkelstycken från VDW Rotkanalsinstrument Säkerställ före patientbehandlingen att instrumentet sitter ordentligt fast i vinkelstycket. Använd aldrig helroterande instrument i det reciprocerande läget. Använd aldrig reciprocerande instrument i det roterande läget. De vridmoment- och hastighetsinställningar som rekommenderas av instrumenttillverkaren ska tillämpas ipad Alternativet att använda ipad är valfritt. Apple, Apple-logotypen och ipad är varumärken som tillhör Apple Inc. och är registrerade i USA och andra länder. App Store är ett servicemärke som tillhör Apple Inc.

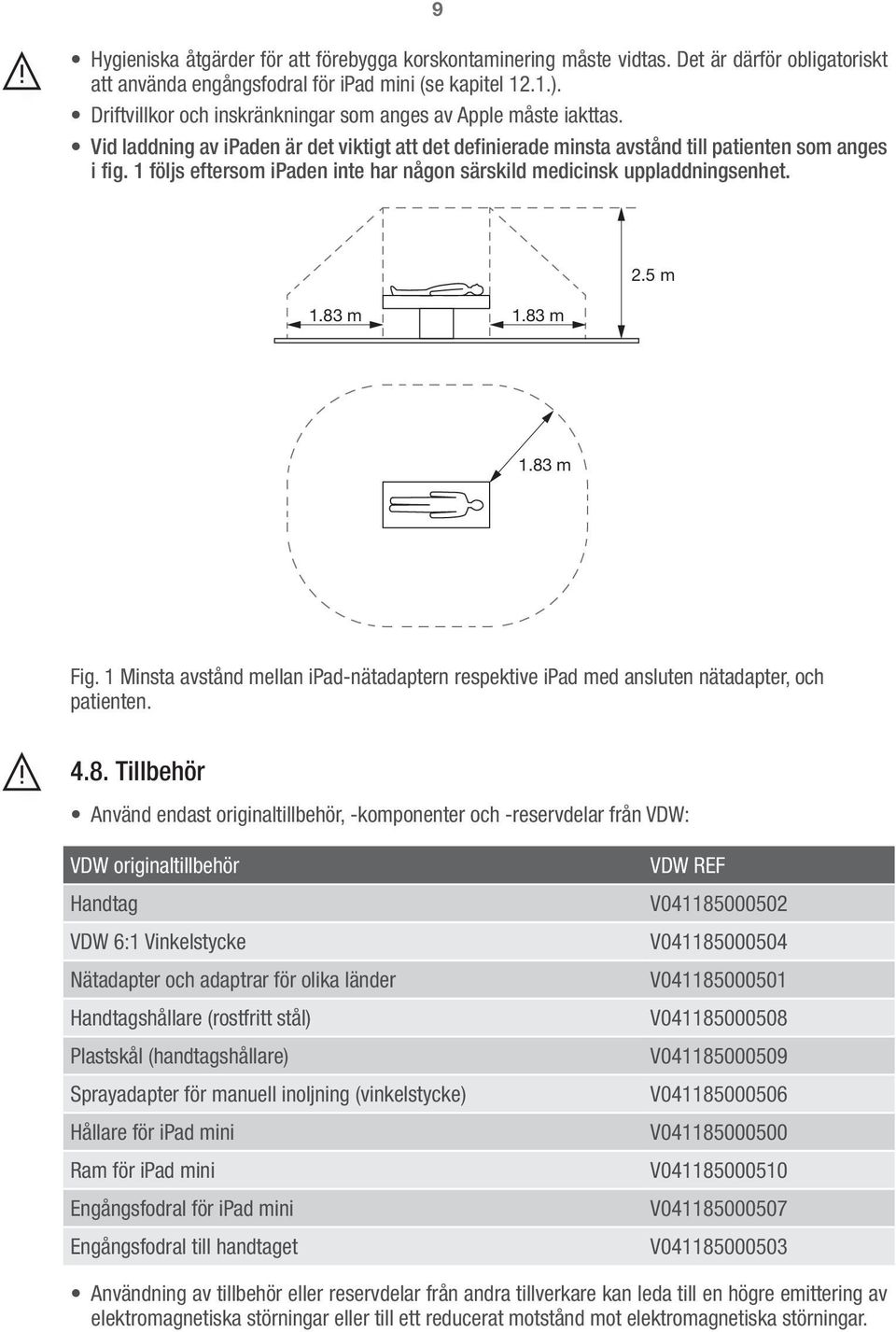

8 9 Hygieniska åtgärder för att förebygga korskontaminering måste vidtas. Det är därför obligatoriskt att använda engångsfodral för ipad mini (se kapitel 12.1.). Driftvillkor och inskränkningar som anges av Apple måste iakttas. Vid laddning av ipaden är det viktigt att det definierade minsta avstånd till patienten som anges i fig. 1 följs eftersom ipaden inte har någon särskild medicinsk uppladdningsenhet m 1.83 m 2.5 m 1.83 m Fig. 1 Minsta avstånd mellan ipad-nätadaptern respektive ipad med ansluten nätadapter, och patienten Tillbehör Använd endast originaltillbehör, -komponenter och -reservdelar från VDW: VDW originaltillbehör Handtag VDW 6:1 Vinkelstycke Nätadapter och adaptrar för olika länder Handtagshållare (rostfritt stål) Plastskål (handtagshållare) Sprayadapter för manuell inoljning (vinkelstycke) Hållare för ipad mini Ram för ipad mini Engångsfodral för ipad mini Engångsfodral till handtaget VDW REF V V V V V V V V V V Användning av tillbehör eller reservdelar från andra tillverkare kan leda till en högre emittering av elektromagnetiska störningar eller till ett reducerat motstånd mot elektromagnetiska störningar.

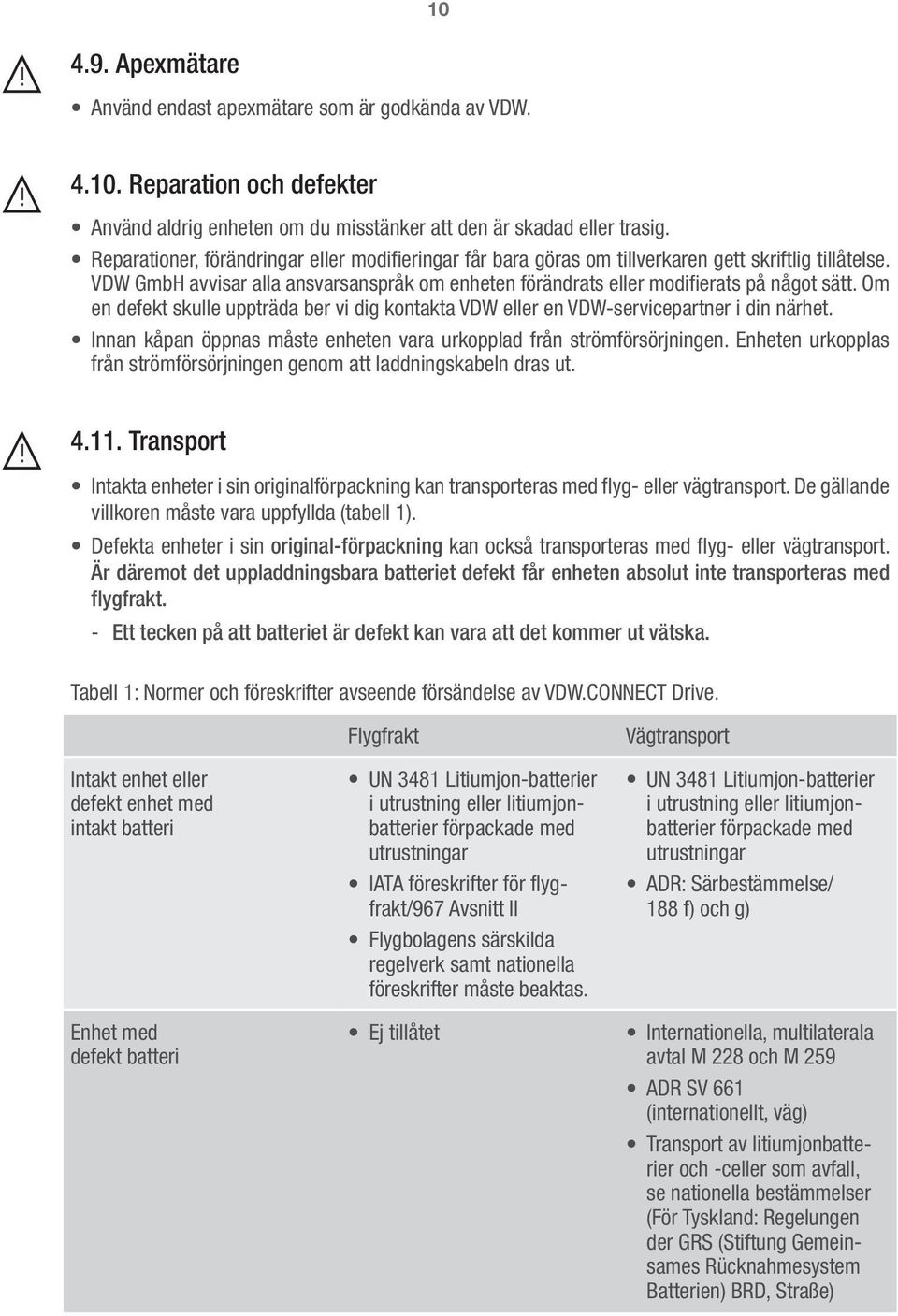

9 Apexmätare Använd endast apexmätare som är godkända av VDW Reparation och defekter Använd aldrig enheten om du misstänker att den är skadad eller trasig. Reparationer, förändringar eller modifieringar får bara göras om tillverkaren gett skriftlig tillåtelse. VDW GmbH avvisar alla ansvarsanspråk om enheten förändrats eller modifierats på något sätt. Om en defekt skulle uppträda ber vi dig kontakta VDW eller en VDW-servicepartner i din närhet. Innan kåpan öppnas måste enheten vara urkopplad från strömförsörjningen. Enheten urkopplas från strömförsörjningen genom att laddningskabeln dras ut Transport Intakta enheter i sin originalförpackning kan transporteras med flyg- eller vägtransport. De gällande villkoren måste vara uppfyllda (tabell 1). Defekta enheter i sin original-förpackning kan också transporteras med flyg- eller vägtransport. Är däremot det uppladdningsbara batteriet defekt får enheten absolut inte transporteras med flygfrakt. -- Ett tecken på att batteriet är defekt kan vara att det kommer ut vätska. Tabell 1: Normer och föreskrifter avseende försändelse av VDW.CONNECT Drive. Intakt enhet eller defekt enhet med intakt batteri Enhet med defekt batteri Flygfrakt UN 3481 Litiumjon-batterier i utrustning eller litiumjonbatterier förpackade med utrustningar IATA föreskrifter för flygfrakt/967 Avsnitt II Flygbolagens särskilda regelverk samt nationella föreskrifter måste beaktas. Ej tillåtet Vägtransport UN 3481 Litiumjon-batterier i utrustning eller litiumjonbatterier förpackade med utrustningar ADR: Särbestämmelse/ 188 f) och g) Internationella, multilaterala avtal M 228 och M 259 ADR SV 661 (internationellt, väg) Transport av litiumjonbatterier och -celler som avfall, se nationella bestämmelser (För Tyskland: Regelungen der GRS (Stiftung Gemeinsames Rücknahmesystem Batterien) BRD, Straße)

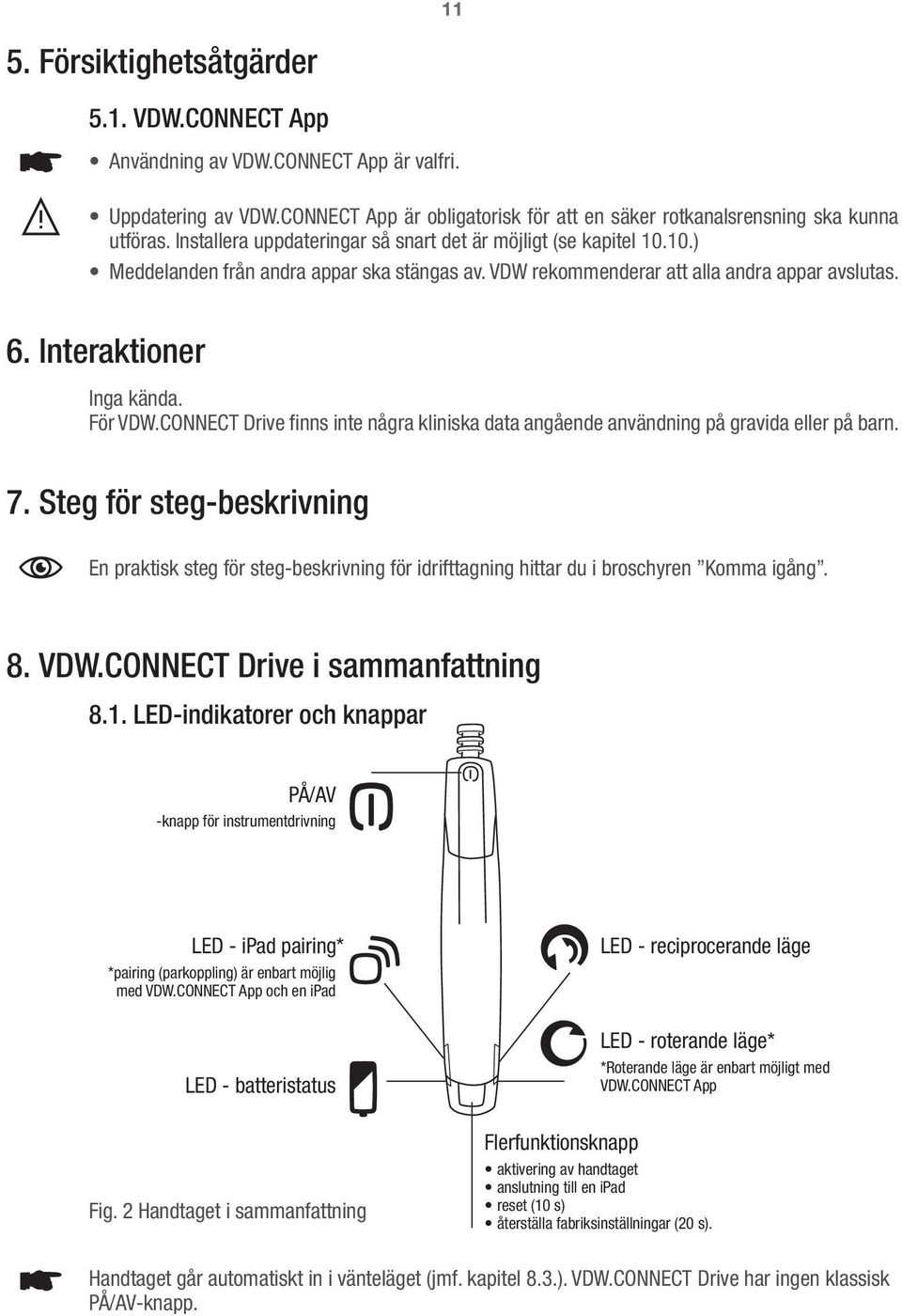

10 11 5. Försiktighetsåtgärder 5.1. VDW.CONNECT App Användning av VDW.CONNECT App är valfri. Uppdatering av VDW.CONNECT App är obligatorisk för att en säker rotkanalsrensning ska kunna utföras. Installera uppdateringar så snart det är möjligt (se kapitel ) Meddelanden från andra appar ska stängas av. VDW rekommenderar att alla andra appar avslutas. 6. Interaktioner Inga kända. För VDW.CONNECT Drive finns inte några kliniska data angående användning på gravida eller på barn. 7. Steg för steg-beskrivning En praktisk steg för steg-beskrivning för idrifttagning hittar du i broschyren Komma igång. 8. VDW.CONNECT Drive i sammanfattning 8.1. LED-indikatorer och knappar PÅ/AV -knapp för instrumentdrivning LED - ipad pairing* *pairing (parkoppling) är enbart möjlig med VDW.CONNECT App och en ipad LED - batteristatus LED - reciprocerande läge LED - roterande läge* *Roterande läge är enbart möjligt med VDW.CONNECT App Fig. 2 Handtaget i sammanfattning Flerfunktionsknapp aktivering av handtaget anslutning till en ipad reset (10 s) återställa fabriksinställningar (20 s). Handtaget går automatiskt in i vänteläget (jmf. kapitel 8.3.). VDW.CONNECT Drive har ingen klassisk PÅ/AV-knapp.

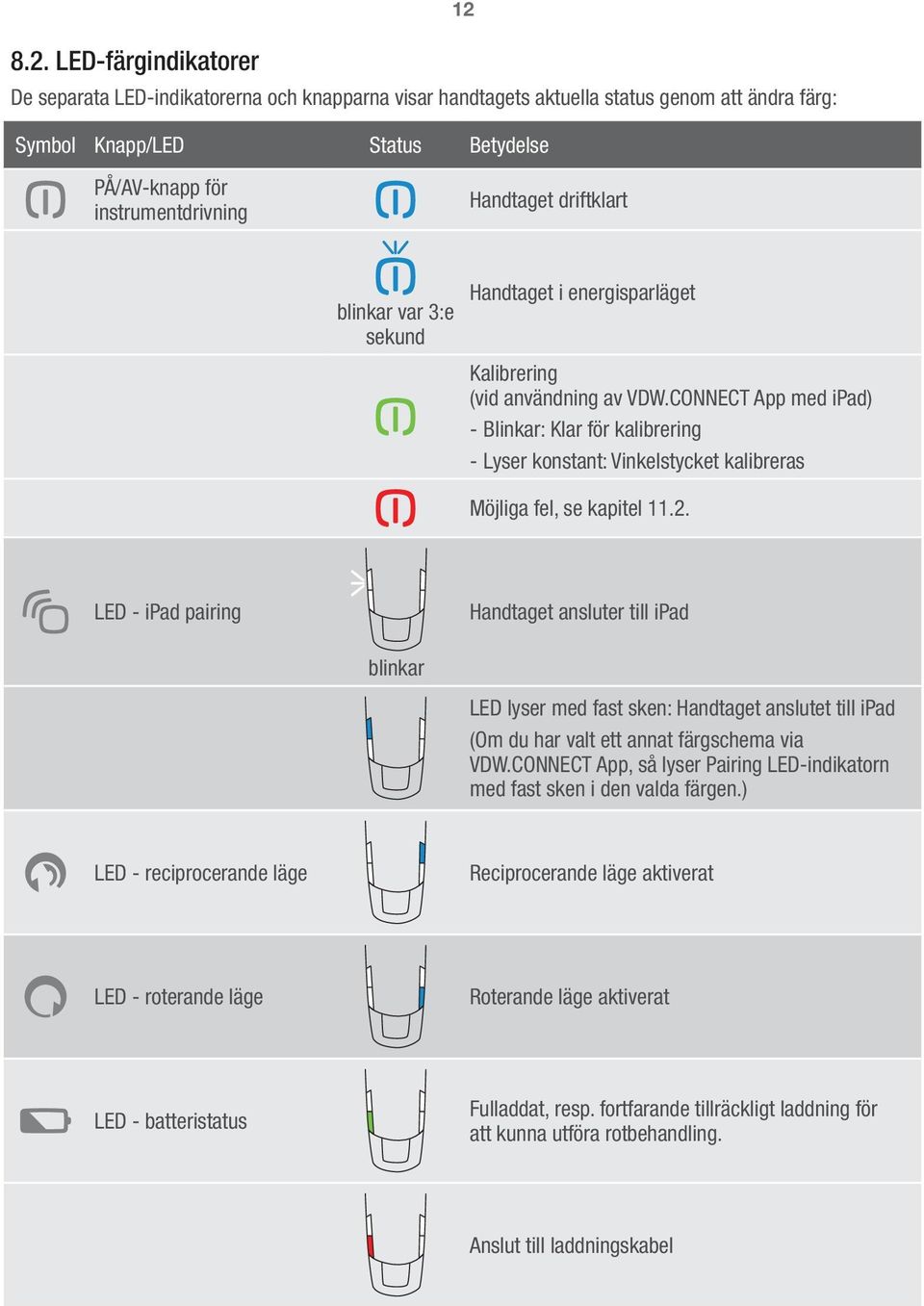

11 8.2. LED-färgindikatorer De separata LED-indikatorerna och knapparna visar handtagets aktuella status genom att ändra färg: Symbol Knapp/LED Status Betydelse 12 PÅ/AV-knapp för instrumentdrivning Handtaget driftklart blinkar var 3:e sekund Handtaget i energisparläget Kalibrering (vid användning av VDW.CONNECT App med ipad) --Blinkar: Klar för kalibrering --Lyser konstant: Vinkelstycket kalibreras Möjliga fel, se kapitel LED - ipad pairing Handtaget ansluter till ipad blinkar LED lyser med fast sken: Handtaget anslutet till ipad (Om du har valt ett annat färgschema via VDW.CONNECT App, så lyser Pairing LED-indikatorn med fast sken i den valda färgen.) LED - reciprocerande läge Reciprocerande läge aktiverat LED - roterande läge Roterande läge aktiverat LED - batteristatus Fulladdat, resp. fortfarande tillräckligt laddning för att kunna utföra rotbehandling. Anslut till laddningskabel

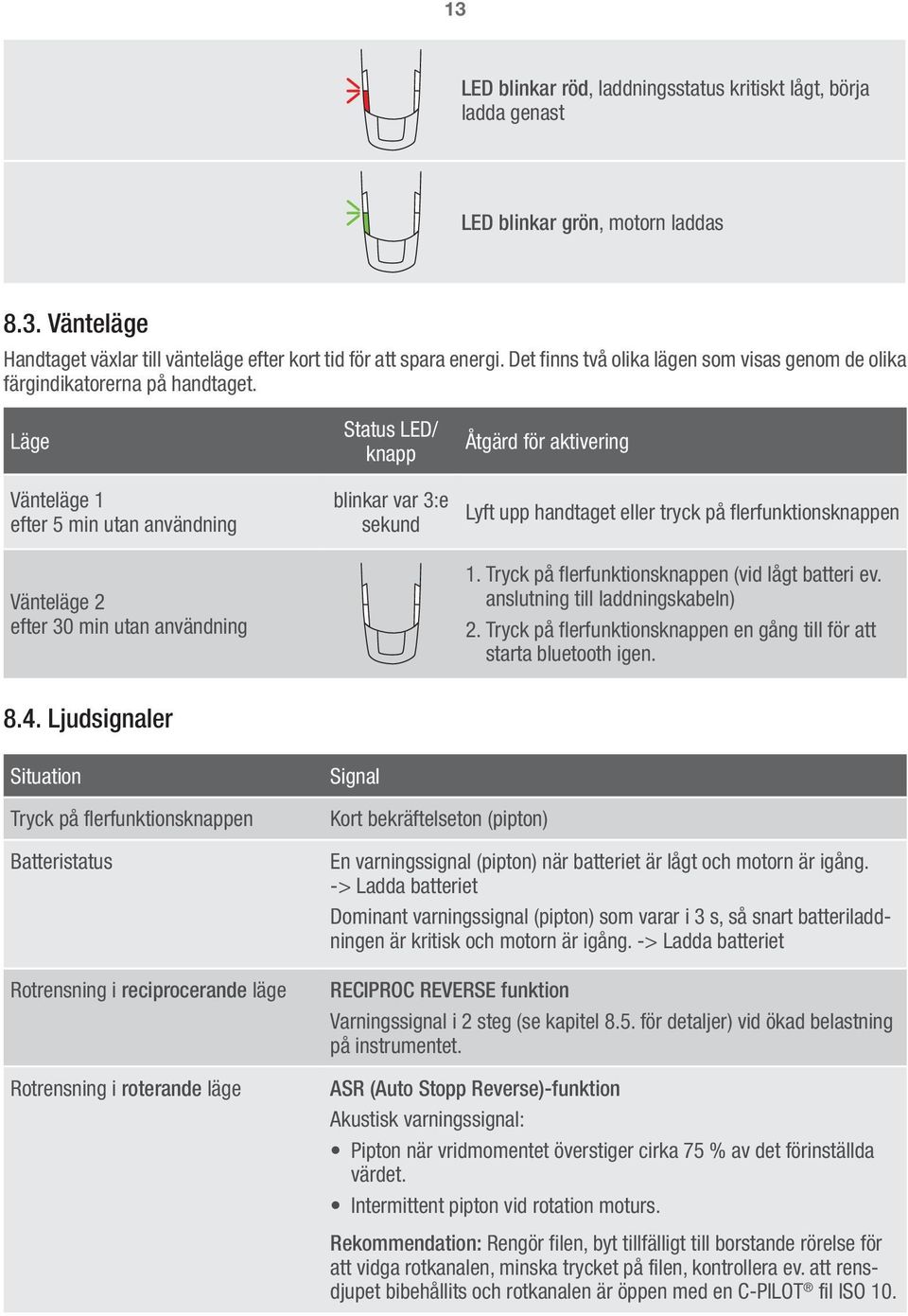

12 13 LED blinkar röd, laddningsstatus kritiskt lågt, börja ladda genast LED blinkar grön, motorn laddas 8.3. Vänteläge Handtaget växlar till vänteläge efter kort tid för att spara energi. Det finns två olika lägen som visas genom de olika färgindikatorerna på handtaget. Läge Vänteläge 1 efter 5 min utan användning Vänteläge 2 efter 30 min utan användning Status LED/ knapp blinkar var 3:e sekund Åtgärd för aktivering Lyft upp handtaget eller tryck på flerfunktionsknappen 1. Tryck på flerfunktionsknappen (vid lågt batteri ev. anslutning till laddningskabeln) 2. Tryck på flerfunktionsknappen en gång till för att starta bluetooth igen Ljudsignaler Situation Signal Tryck på flerfunktionsknappen Batteristatus Rotrensning i reciprocerande läge Rotrensning i roterande läge Kort bekräftelseton (pipton) En varningssignal (pipton) när batteriet är lågt och motorn är igång. -> Ladda batteriet Dominant varningssignal (pipton) som varar i 3 s, så snart batteriladdningen är kritisk och motorn är igång. -> Ladda batteriet RECIPROC REVERSE funktion Varningssignal i 2 steg (se kapitel 8.5. för detaljer) vid ökad belastning på instrumentet. ASR (Auto Stopp Reverse)-funktion Akustisk varningssignal: Pipton när vridmomentet överstiger cirka 75 % av det förinställda värdet. Intermittent pipton vid rotation moturs. Rekommendation: Rengör filen, byt tillfälligt till borstande rörelse för att vidga rotkanalen, minska trycket på filen, kontrollera ev. att rensdjupet bibehållits och rotkanalen är öppen med en C-PILOT fil ISO 10.

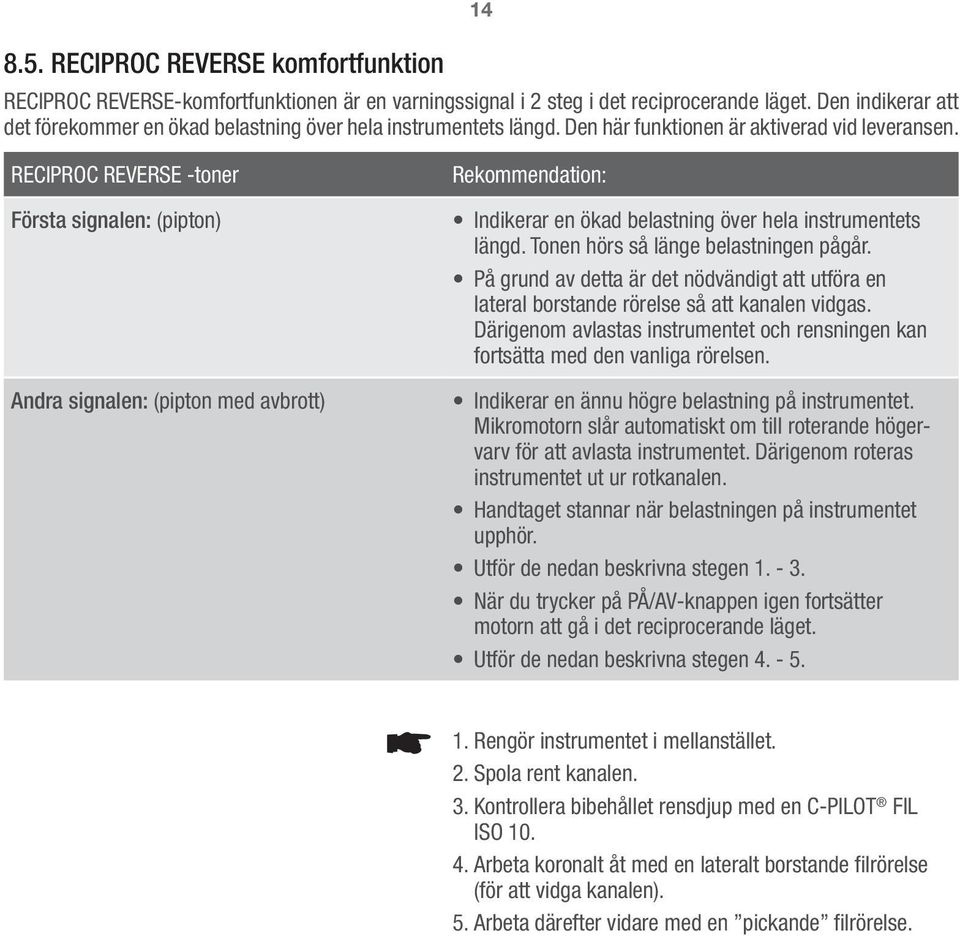

13 8.5. RECIPROC REVERSE komfortfunktion 14 RECIPROC REVERSE-komfortfunktionen är en varningssignal i 2 steg i det reciprocerande läget. Den indikerar att det förekommer en ökad belastning över hela instrumentets längd. Den här funktionen är aktiverad vid leveransen. RECIPROC REVERSE -toner Första signalen: (pipton) Andra signalen: (pipton med avbrott) Rekommendation: Indikerar en ökad belastning över hela instrumentets längd. Tonen hörs så länge belastningen pågår. På grund av detta är det nödvändigt att utföra en lateral borstande rörelse så att kanalen vidgas. Därigenom avlastas instrumentet och rensningen kan fortsätta med den vanliga rörelsen. Indikerar en ännu högre belastning på instrumentet. Mikromotorn slår automatiskt om till roterande högervarv för att avlasta instrumentet. Därigenom roteras instrumentet ut ur rotkanalen. Handtaget stannar när belastningen på instrumentet upphör. Utför de nedan beskrivna stegen När du trycker på PÅ/AV-knappen igen fortsätter motorn att gå i det reciprocerande läget. Utför de nedan beskrivna stegen Rengör instrumentet i mellanstället. 2. Spola rent kanalen. 3. Kontrollera bibehållet rensdjup med en C-PILOT FIL ISO Arbeta koronalt åt med en lateralt borstande filrörelse (för att vidga kanalen). 5. Arbeta därefter vidare med en pickande filrörelse.

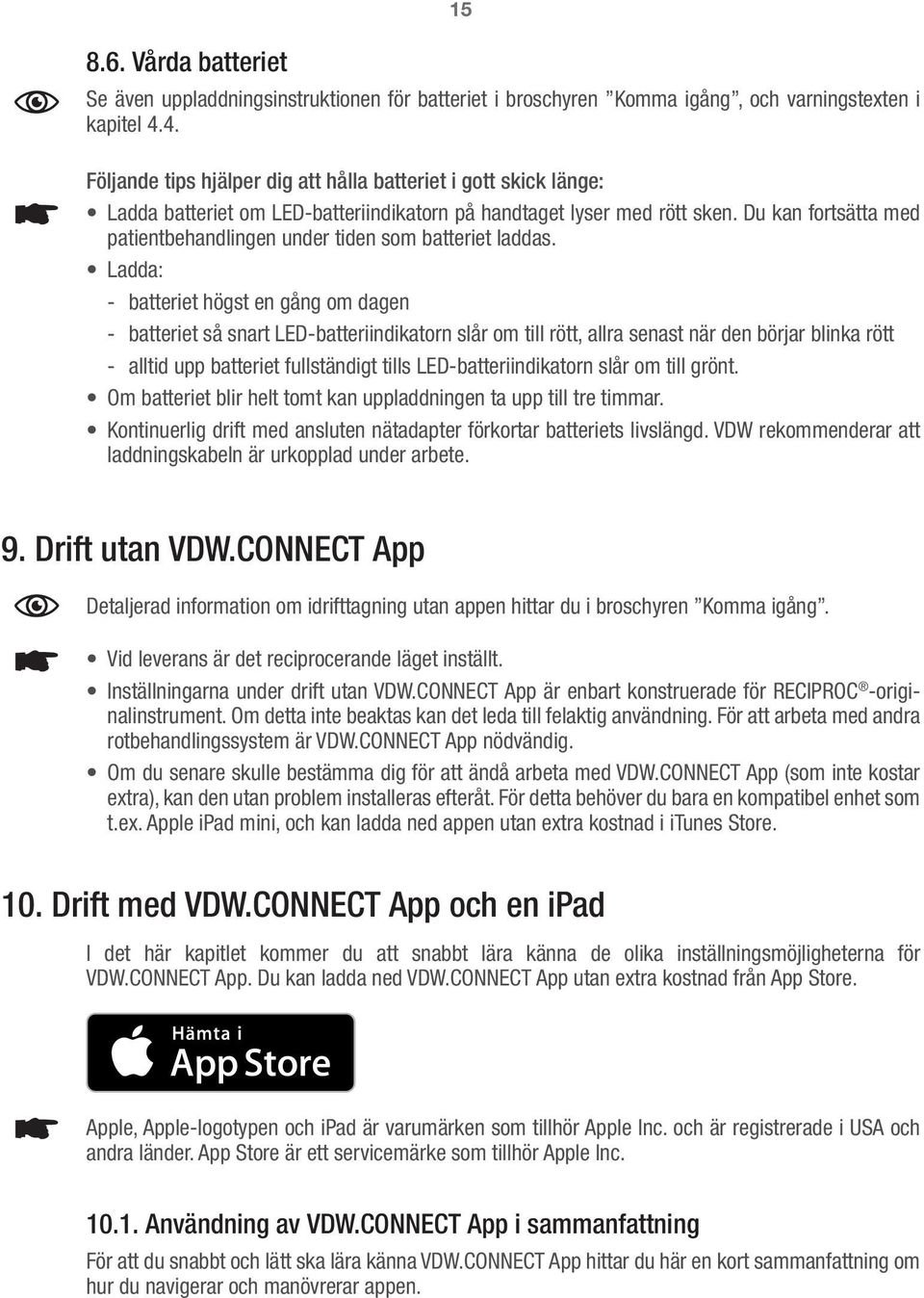

14 8.6. Vårda batteriet 15 Se även uppladdningsinstruktionen för batteriet i broschyren Komma igång, och varningstexten i kapitel 4.4. Följande tips hjälper dig att hålla batteriet i gott skick länge: Ladda batteriet om LED-batteriindikatorn på handtaget lyser med rött sken. Du kan fortsätta med patientbehandlingen under tiden som batteriet laddas. Ladda: -- batteriet högst en gång om dagen -- batteriet så snart LED-batteriindikatorn slår om till rött, allra senast när den börjar blinka rött -- alltid upp batteriet fullständigt tills LED-batteriindikatorn slår om till grönt. Om batteriet blir helt tomt kan uppladdningen ta upp till tre timmar. Kontinuerlig drift med ansluten nätadapter förkortar batteriets livslängd. VDW rekommenderar att laddningskabeln är urkopplad under arbete. 9. Drift utan VDW.CONNECT App Detaljerad information om idrifttagning utan appen hittar du i broschyren Komma igång. Vid leverans är det reciprocerande läget inställt. Inställningarna under drift utan VDW.CONNECT App är enbart konstruerade för RECIPROC -originalinstrument. Om detta inte beaktas kan det leda till felaktig användning. För att arbeta med andra rotbehandlingssystem är VDW.CONNECT App nödvändig. Om du senare skulle bestämma dig för att ändå arbeta med VDW.CONNECT App (som inte kostar extra), kan den utan problem installeras efteråt. För detta behöver du bara en kompatibel enhet som t.ex. Apple ipad mini, och kan ladda ned appen utan extra kostnad i itunes Store. 10. Drift med VDW.CONNECT App och en ipad I det här kapitlet kommer du att snabbt lära känna de olika inställningsmöjligheterna för VDW.CONNECT App. Du kan ladda ned VDW.CONNECT App utan extra kostnad från App Store. Apple, Apple-logotypen och ipad är varumärken som tillhör Apple Inc. och är registrerade i USA och andra länder. App Store är ett servicemärke som tillhör Apple Inc Användning av VDW.CONNECT App i sammanfattning För att du snabbt och lätt ska lära känna VDW.CONNECT App hittar du här en kort sammanfattning om hur du navigerar och manövrerar appen.

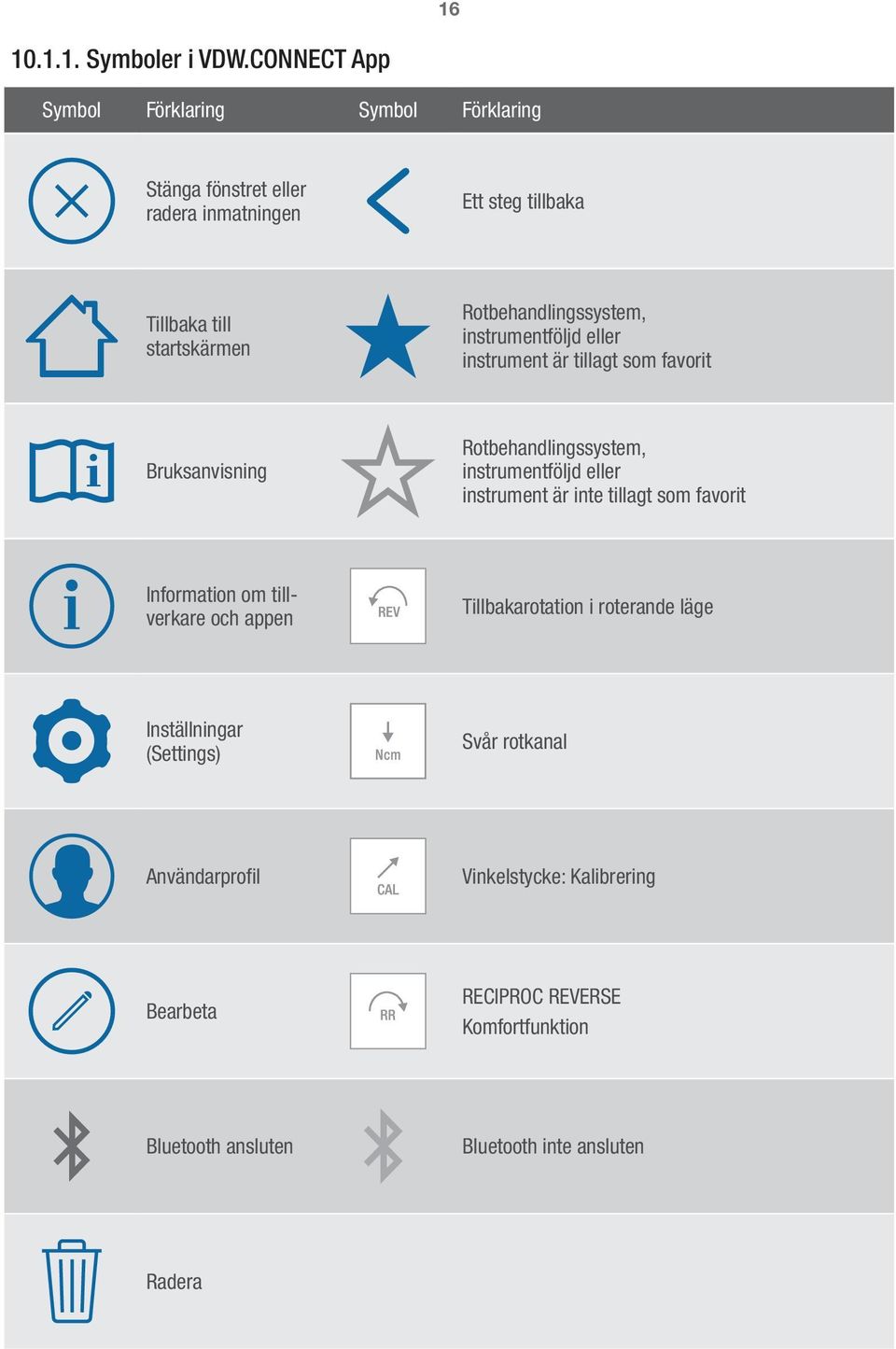

15 Symboler i VDW.CONNECT App Symbol Förklaring Symbol Förklaring Stänga fönstret eller radera inmatningen Ett steg tillbaka Tillbaka till startskärmen Rotbehandlingssystem, instrumentföljd eller instrument är tillagt som favorit Bruksanvisning Rotbehandlingssystem, instrumentföljd eller instrument är inte tillagt som favorit Information om tillverkare och appen Tillbakarotation i roterande läge Inställningar (Settings) Svår rotkanal Användarprofil Vinkelstycke: Kalibrering Bearbeta RECIPROC REVERSE Komfortfunktion Bluetooth ansluten Bluetooth inte ansluten Radera

16 Startskärm 17 När du startar VDW.CONNECT App på din ipad öppnas följande startskärm. Denna är uppdelad i tre navigationsområden: ➊ ➋ ➌ ➊ Navigationsfält: -- Info om appen, anslutna enheter etc. -- Användarprofiler -- Bruksanvisning -- Inställningar ➌ Statusfält: -- anslutna handtag -- anslutningsstatus -- aktuell instrumentinställning -- handtag-batteriladdningsstatus ➋ Manövreringsfält: -- Genvägar och favoriter för rotbehandlingssystem, instrumentföljder och instrument

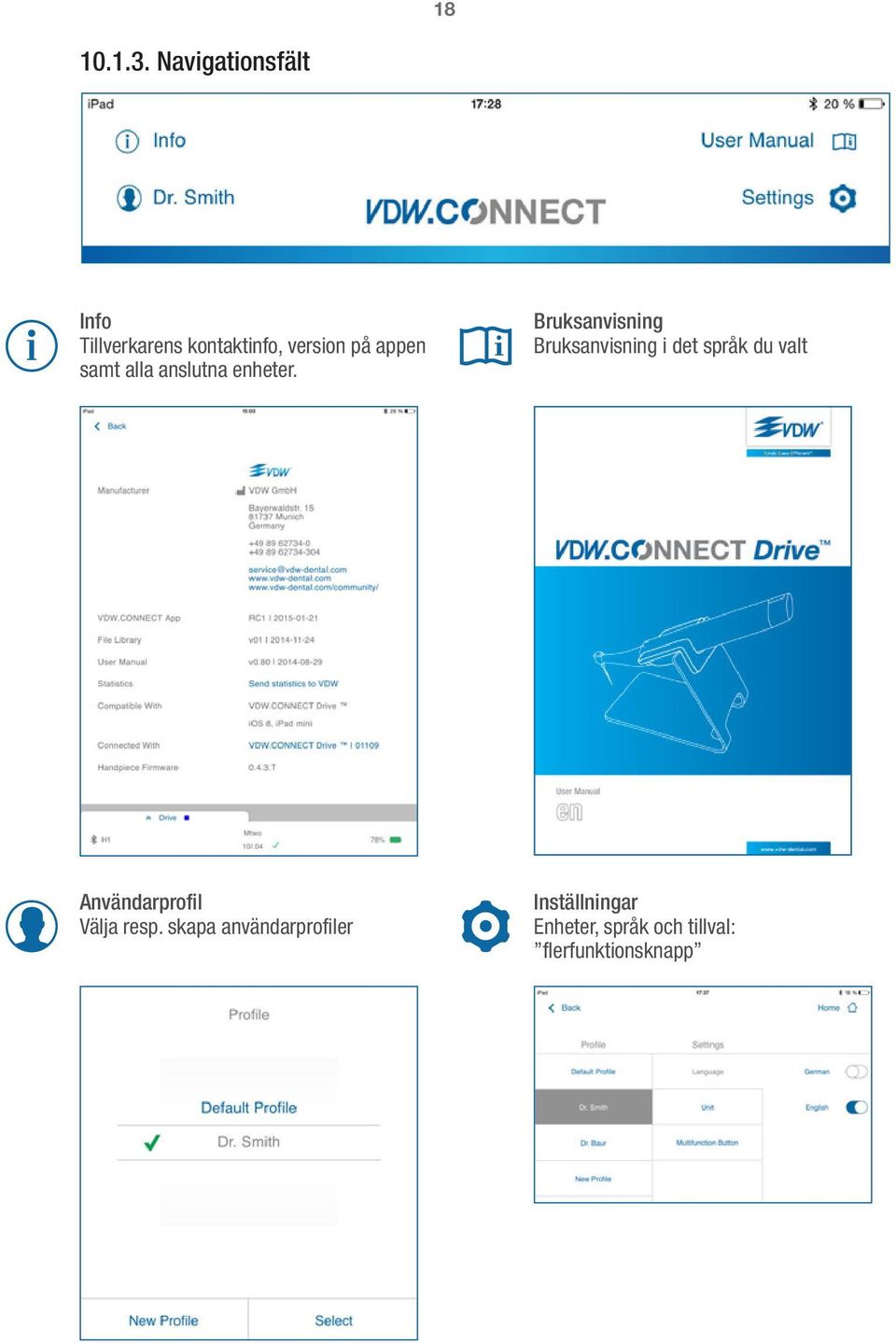

17 Navigationsfält Info Tillverkarens kontaktinfo, version på appen samt alla anslutna enheter. Bruksanvisning Bruksanvisning i det språk du valt Användarprofil Välja resp. skapa användarprofiler Inställningar Enheter, språk och tillval: flerfunktionsknapp

18 Manövreringsfält: Genvägar och favoriter Genvägar och favoriter möjliggör snabb åtkomst till alla tillgängliga rotbehandlingssystem, instrumentföljder och instrument. Förinställda genvägar (blå) På manövreringsfältet finns följande förinställda genvägar (blåa kakelplattor): Blå genvägar Beskrivning Blå genvägar Beskrivning Åtkomst till RECIPROC -systemet Skapa en egen instrumentföljd Åtkomst till Mtwo -systemet Eget instrument: Skapa nytt instrument med tillhörande vridmoment- och hastighetsinställningar Åtkomst till alla tillgängliga rotbehandlingssystem Egna favoriter (vit) Du har möjlighet att skapa egna favoriter av rotbehandlingssystem, instrumentföljder och enskilda instrument. Dessa visas på manöverfältet som vita kakelplattor. Favoriter (Exempel) Beskrivning Favoriter (Exempel) Beskrivning Exempel: Genväg till Mtwo följd 10/.04 60/.04 Exempel: Genväg till Mtwo fil 10/.04

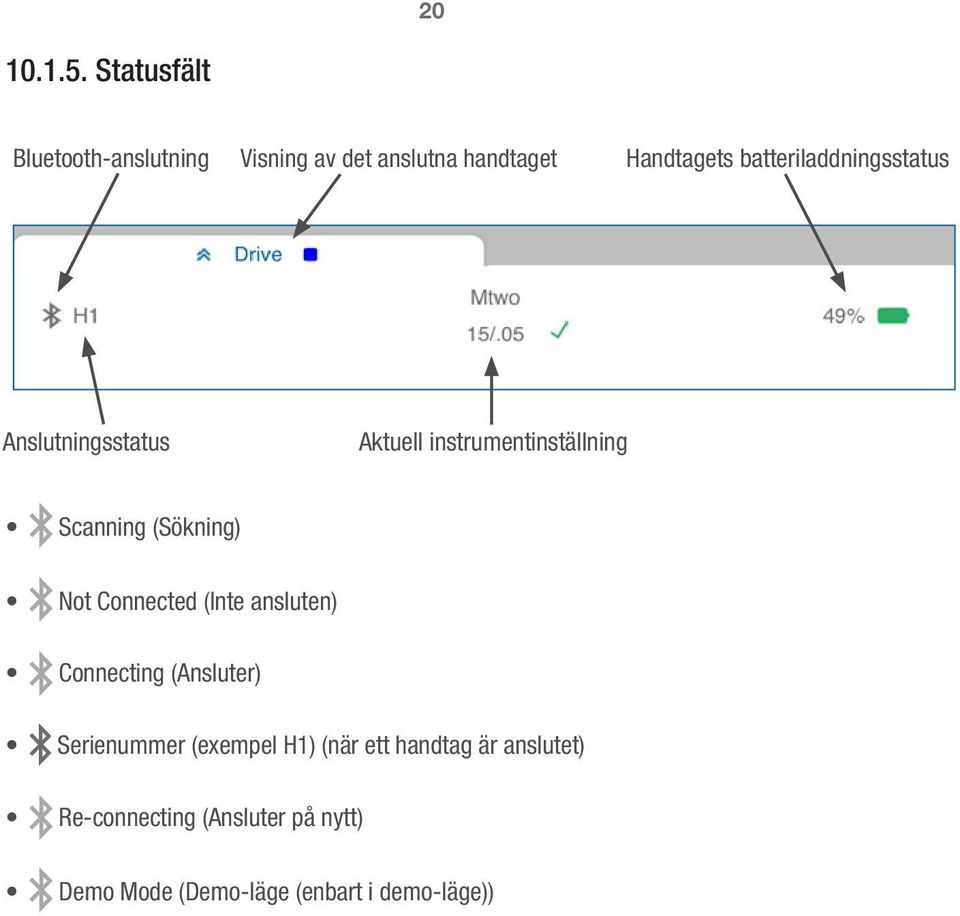

19 Statusfält Bluetooth-anslutning Visning av det anslutna handtaget Handtagets batteriladdningsstatus Anslutningsstatus Aktuell instrumentinställning Scanning (Sökning) Not Connected (Inte ansluten) Connecting (Ansluter) Serienummer (exempel H1) (när ett handtag är anslutet) Re-connecting (Ansluter på nytt) Demo Mode (Demo-läge (enbart i demo-läge))

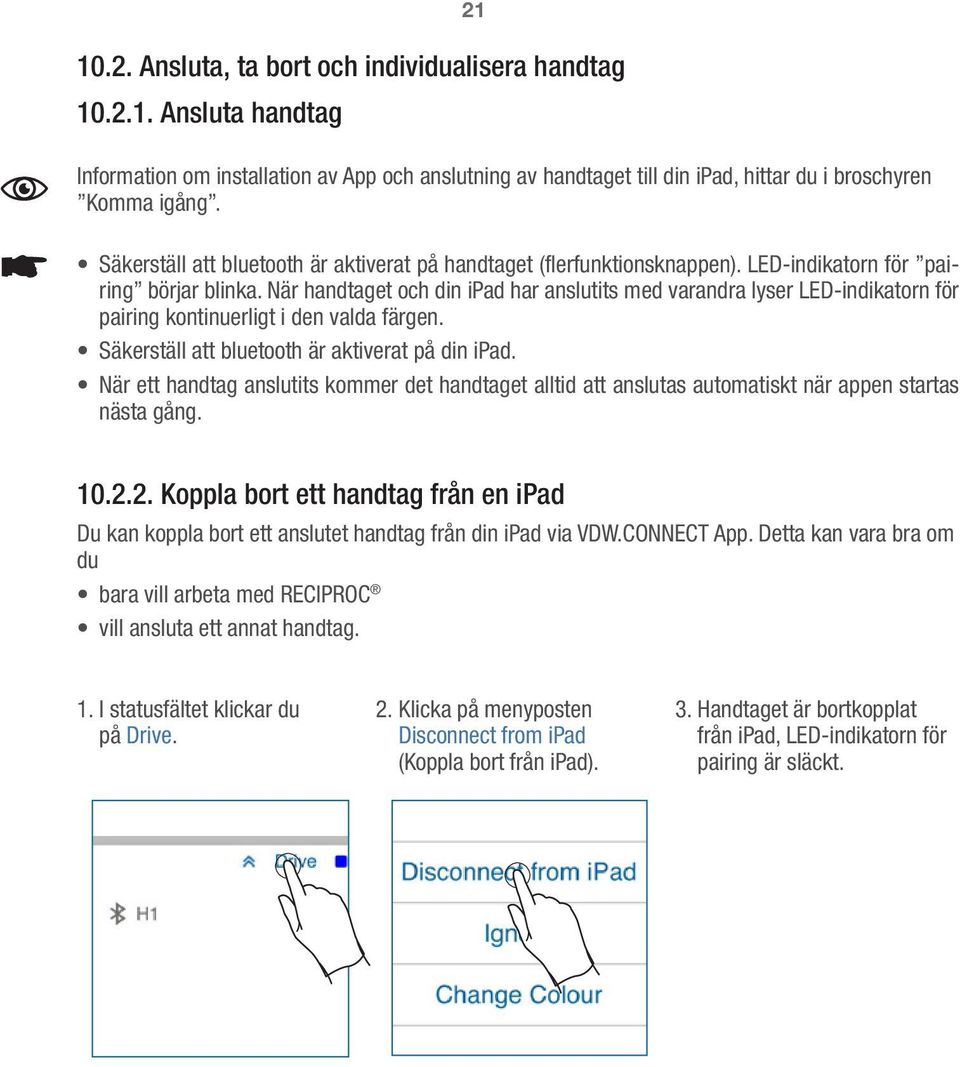

20 Ansluta, ta bort och individualisera handtag Ansluta handtag Information om installation av App och anslutning av handtaget till din ipad, hittar du i broschyren Komma igång. Säkerställ att bluetooth är aktiverat på handtaget (flerfunktionsknappen). LED-indikatorn för pairing börjar blinka. När handtaget och din ipad har anslutits med varandra lyser LED-indikatorn för pairing kontinuerligt i den valda färgen. Säkerställ att bluetooth är aktiverat på din ipad. När ett handtag anslutits kommer det handtaget alltid att anslutas automatiskt när appen startas nästa gång Koppla bort ett handtag från en ipad Du kan koppla bort ett anslutet handtag från din ipad via VDW.CONNECT App. Detta kan vara bra om du bara vill arbeta med RECIPROC vill ansluta ett annat handtag. 1. I statusfältet klickar du på Drive. 2. Klicka på menyposten Disconnect from ipad (Koppla bort från ipad). 3. Handtaget är bortkopplat från ipad, LED-indikatorn för pairing är släckt.

21 Ignorera handtag 22 Du kan ignorera ett handtag som är anslutet till din ipad, via VDW.CONNECT App. Detta kan vara bra om du inte vill att ett bestämt handtag ska kopplas in automatiskt till din ipad. När du vill ansluta det ignorerade handtaget igen utför du anslutningsstegen (pairing) enligt beskrivningen i broschyren Komma igång. 1. I statusfältet klickar du på Drive. 2. Klicka på menyposten Ignore (Ignorera) Ändra färg på handtagets LED-indikator för pairing Du kan ändra färg på LED-indikatorn om du vill. Detta kan underlätta om flera olika handtag används på kliniken och du vill kunna se skillnad på dem i laddat och anslutet tillstånd. 1. I statusfältet klickar du på Drive. 2. Klicka på menyposten Change Colour (ändra färg). 3. Välj önskad färg och klicka på Save (Spara). 4. LED-indikatorn för ipad-pairing på handtaget och ikonen på VDW.CONNECT Appens statusfält lyser i den valda färgen.

22 10.3. Arbeta med instrumenten Alla system 23 Via All Systems (Alla system) kan du välja till alla rotbehandlingssystem, instrumentföljder och enskilda instrument. Ett exempel: Val av Mtwo -instrumentet 15/.05 VDW förbehåller sig rätten att uppdatera instrumentbiblioteket. Se därför till att VDW.CONNECT App är uppdaterad till senaste version.

23 Skapa och manövrera en egen instrumentföljd Du har möjlighet att ställa samman din egen instrumentföljd med hjälp av My Sequence (Egen följd). Denna kommer då upp som favorit (vit kakelplatta) i manöverfältet. Skapa egen instrumentföljd 1. Klicka på den blå genvägen My Sequence (Egen följd) i manöverfältet på startskärmen. 2. Välj därefter rotbehandlingssystem. Därefter väljer du instrumentet som du vill lägga till i din följd. Det valda instrumentet visas i det nedre fältet. 3. Du kan ändra ordningsföljd på instrumenten genom att förflytta dem ett och ett (Drag & Drop). 4. Du kan radera instrument genom att klicka på Radera-krysset. 5. Klicka på Save (Spara). 6. Ge din följd ett namn och klicka sedan på Save (Spara). 7. Din följd visas på startskärmen som en vit kakelplatta. Ändra respektive radera egen instrumentföljd Stanna kvar på den vita kakelplattan tills bearbetningspennan och raderings-krysset visas. För att bearbeta klickar du på penn-symbolen och följer den ovanstående beskrivningen. Klicka på krysset för att radera.

24 Skapa eget instrument Du har möjlighet att lägga till nya instrument som inte finns under All Systems (alla system). Beakta de vridmoment- och hastighetsinställningar som rekommenderas av instrumenttillverkaren. 1. Klicka på den blåa genvägen My Instrument (Eget instrument) i manöverfältet på startskärmen. 2. Mata in tillverkaren, systemet och instrumentet. Välj vridmoment (Torque) och hastighet (Speed) via valalternativen. Tänk på att det finns vridmoment- och hastighetsinställningar som inte kan kombineras. Klicka därefter på Save (Spara). 3. Instrumentet kommer upp som en vit kakelplatta i manöverfältet.

25 Skapa respektive ta bort favoriter Du har möjlighet att lägga till ett rotbehandlingssystem, en instrumentföljd eller ett instrument som favorit (vit kakelplatta). Skapa favoriter 1. Välj önskad instrumentföljd, rotbehandlingssystem eller instrument via All Systems (Alla system) enligt beskrivningen i de föregående avsnitten. 2. Klicka på den tomma stjärnan bredvid det önskade instrumentet. Stjärnan visas nu fylld med färg. Instrumentet är sparat som en favorit. 3. Instrumentet visas på manöverfältet som en vit kakelplatta. Ta bort favoriter 1. Stanna kvar på den vita kakelplattan tills raderings-krysset visas. Klicka på kryss-symbolen för att radera.

26 10.4. Arbeta med reciprocerande instrument (t.ex. från RECIPROC ) Välja RECIPROC -instrument Klicka på den blå genvägen RECIPROC i manöverfältet på startskärmen. Ytterligare inställningar är inte nödvändiga. Du kan börja rotrensningen med RECIPROC direkt. Beakta bruksanvisningen för RECIPROC. Du hittar den under Aktivera resp. stänga av RECIPROC REVERSE komfortfunktion RECIPROC REVERSE-komfortfunktionen är en varningssignal i 2 steg i det reciprocerande läget. Den indikerar en ökad belastning över hela instrumentets längd. RECIPROC REVERSE-komfortfunktionen är aktiverad vid leveransen. Se kapitel 8.5. För optimalt arbete med RECIPROC rekommenderar VDW att RECIPROC REVERSE-komfortfunktionen alltid ska vara aktiverad. Gör så här om du ändå vill stänga av funktionen. När du har valt ett reciprocerande instrument i VDW.CONNECT App visas knappen RR RECIPROC REVERSE komfortfunktion på bildskärmens nedre tredjedel. ➊ Klicka på knappen RR, för att stänga av RECIPROC REVERSE komfortfunktionen (knappen är vit). ➋ Klicka en gång till på knappen RR för att aktivera RECIPROC REVERSE komfortfunktionen igen (knappen är grå igen). ➊ ➋

27 Arbeta med roterande instrument Följ instrumenttillverkarens anvisningar. VDW.CONNECT Drive har en ASR (Auto Stop Reverse)-funktion. När 75 % av det förinställda tröskelvärdet för vridmomentet är uppnått ljuder en varningssignal (pipton). När det förinställda vridmomentvärdet är uppnått hindrar ASR-funktionen att instrumentet belastas över detta värde. ASR-funktionen kan inte stängas av Ändra inställningar för instrumenten Du kan ändra de föriställda instrumentinställningarna i det roterande läget individuellt om du vill. För att ge förutsättning för säker användning rekommenderar VDW att du inte ändrar de värden på vridmoment och hastighet som instrumenttillverkaren angett. De här värdena är särskilt markerade med en ]-symbol. Gör så här om du trots det vill ändra instrumentinställningarna. 1. Välj det önskade roterande instrumentet. 2. Klicka på valalternativen. 3. Välj önskat vridmoment och önskad hastighet. Tänk på att det finns vridmoment- och hastighetsinställningar som inte kan kombineras. Du kan alltid komma tillbaka till de inställningar som instrumenttillverkaren rekommenderat via fältet Restore default Settings (Återställ förinställningar). 4. Klicka på Save (Spara) för att bekräfta inmatningen. 5. Dina individuella inställningar visas under respektive instrumentnamn. Motorn är inställd på dina inställningar när det står ett bredvid instrumentnamnet i statusfältet.

28 Bakåtrotation 29 När du väljer ett roterande instrument i VDW.CONNECT App kommer följande knapp att visas på nedre delen av bildskärmen REV Reverse (Bakåtrotation). ➊ Klicka på REV för att aktivera bakåtrotation (knappen blir grå). ➋ Klicka en gång till på REV för att stänga av funktionen (knappen blir vit igen). ➋ ➊ Svår rotkanal När du väljer ett roterande instrument i VDW.CONNECT App kommer följande knapp att visas på nedre delen av bildskärmen Ncm Difficult root canal (svår rotkanal). ➊ Klicka på Ncm för att aktivera funktionen (knappen blir grå). ➋ Klicka en gång till på Ncm för att stänga av funktionen (knappen blir vit igen). ➋ ➊

29 Kalibrering Det ska inte finnas något instrument i vinkelstycket när kalibrering utförs. 1. Sätt fast vinkelstycket på handtaget. 2. Välj ett valfritt roterande instrument i appen. 3. Klicka på knappen CAL Contra-angle Calibration (kalibrering). 4. PÅ/AV-knappen på handtaget blinkar grön: Handtaget är redo för kalibrering. 5. Tryck genast på PÅ/AVknappen (Information: Om 30 s är motorn inte längre klar för kalibrering.). Under kalibreringen lyser PÅ/AV-knappen med fast grönt sken. 6. Du ser en förloppsindikator. Den försvinner när kalibreringen är genomförd.

30 Användarprofiler Följande inställningar sparas under din användarprofil: Favoriter Egen instrumentföljd Eget instrument individuella vridmoments- och hastighetsvärden för enskilda instrument. Under din profil sparas också följande inställningar som du kan göra via Settings (inställningar): valt språk angivna enheter (för vridmoment och hastighet). Alternativ: Flerfunktionsknapp (se även kapitel ) Skapa en användarprofil 1. Klicka på Profil-symbolen i navigationsfältet på startskärmen. 2. Klicka på New Profile (Ny profil). 3. Mata in ett namn på din profil och klicka sedan på Save (Spara). 4. Nu är din användarprofil skapad och visas på navigationsfältet. Alla inställningar som du hädanefter gör i VDW.CONNECT App kommer att sparas under den här profilen.

31 Radera användarprofil och ändra profilnamn Växla till en annan valfri användarprofil innan du raderar en användarprofil eller ändrar profilnamnet. 1. Klicka på Settings (inställningar) i navigationsfältet på startskärmen. 2. Klicka och håll kvar på den önskade profilen tills bearbetningssymbolen (penna) och symbolen för soptunna (radera) visas. 3. Utför den önskade åtgärden Inställningar Under inställningar kan du välja språk för appen välja enheter för vridmoment och hastighet ställa in om flerfunktionsknappen ska kunna användas för att komma till nästa instrument Språk 1. Klicka på Settings (Inställningar) i navigationsfältet på startskärmen. 2. Välj ut den önskade användarprofilen. 3. Välj Language (Språk) och därefter det önskade språket.

32 Enheter 1. Klicka på Settings (Inställningar) i navigationsfältet på startskärmen. 2. Välj ut den önskade användarprofilen. 3. Välj Unit (Enhet) och därefter den önskade enheten Alternativ: Multifunction Button (flerfunktionsknapp) Alternativet Multifunction Button (flerfunktionsknapp) gör att du, genom att trycka på den här knappen, kan växla till nästa instrument inom en instrumentföljd utan att röra vid ipaden. 1. Klicka på Settings (Inställningar) i navigationsfältet på startskärmen. 2. Välj ut den önskade användarprofilen. 3. Välj Multifunction Button (Flerfunktionsknapp) och aktivera eller avaktivera alternativet: Next File (Nästa fil).

33 Info (VDW.CONNECT App och handtag) 1. I navigationsfältet klickar du på Info (Info). 2. Följande information visas: ➊ ➋ ➌ ➍ ➎ Nr. Information 1 Manufacturer (tillverkare) 2 E-post Klicka på e-postadressen för att få kontakt med oss direkt via e-post. Webbplats 3 Versionsuppgifter VDW.CONNECT App File Library User Manual Statistics 4 Compatible With 5 Connected With Klicka på webbadressen för att få ytterligare information om VDW.CONNECT Drive och våra produkter. Version av VDW.CONNECT App Version av instrumentbiblioteket All Systems (Alla system) Version av bruksanvisningen Skicka instrumentstatistik till VDW. Detta är frivilligt och sker aldrig utan att du är införstådd. Kompatibel med: enheter som kan manövreras med appen, samt kompatibla ipads och ios-versioner. 6 Handpiece Firmware Version av handtagets firmware Ansluten till: klicka på motsvarande enhet i listan så får du ytterligare information.

34 Uppdateringar Säkerställ att du alltid arbetar med den sensaste versionen på appen och den senaste programvaran för handtaget för att garantera säkert drift av VDW.CONNECT Drive App ipad operativsystem Installera inte VDW.CONNECT App om ditt ios-operativsystem är lägre än 8.0. VDW testar kompatibiliteten på nya ios-versioner med VDW.CONNECT App. Installera därför inte någon ios Update innan VDW har godkänt den för användning. Kompatibiliteten på en ios Update kan testas på VDW.CONNECT Appens infosida (se kapitel 10.9.). Uppdatering av bruksanvisningen VDW förbehåller sig rätten att ändra bruksanvisningen. I detta fall uppdateras bruksanvisningen. Förutsättning för den här uppdateringen är en internetförbindelse. Du informeras om en förestående uppdatering av bruksanvisningen. Dessutom kan du på infoskärmen se om din version av bruksanvisningen är aktuell. Om det finns en nyare version visas detta versionsnummer i blått på infoskärmen. Du kan starta uppdateringen genom att klicka på det blå versionsnumret Handtag Handtagets firmware uppdateras via appen. Den här uppdateringen kan ta några minuter. Före uppdateringen måste du säkerställa att batteriet i handtaget är tillräckligt uppladdat (alternativt koppla in laddningskabeln till handtaget). Före uppdateringen måste du säkerställa att batteriet i handtaget är laddat till minst 80 % (alternativt koppla in laddningskabeln till handtaget). Före uppdateringen måste du säkerställa att batteriet i din ipad är laddat till minst 60 % (alternativt koppla in laddningskabeln till ipaden). Lägg handtaget bredvid din ipad, helst på ett avstånd av ca 1 meter. Ta inte bort det förrän uppdateringen är klar. Du informeras om en förestående uppdatering av handtagets firmware. Dessutom kan du på infoskärmen se om din version av firmware till handtaget är aktuell. Om det finns en nyare version visas detta versionsnummer i blått på infoskärmen. Du kan starta uppdateringen genom att klicka på det blå versionsnumret Demo-läge I demo-läget kan du testa VDW.CONNECT App och titta på appens alla inställningsmöjligheter. För att göra detta laddar du ner VDW.CONNECT App via Apple App Store på din ipad, startar appen och klickar på Demo Mode (Demo-läge).

35 36 Inställningar med VDW.CONNECT App kan inte utföras förrän appen är ansluten till ett handtag. Demo-läget visas i statusfältet. Om du kopplar appen med ett handtag går appen automatiskt ur demo-läget. 11. Felsökning Checklista Om enheten inte arbetar felfritt kan du använda följande checklista för att hitta den möjliga orsaken. Om problemet trots det inte kan lösas ska du kontakta VDW GmbH eller en servicepartner som är auktoriserad av VDW. Det kan vara nödvändigt att utföra en Reset (nystart) eller en Factory Reset (återställa fabriksinställningar) av handtaget för att lösa vissa problem. Gör så här i de fallen: Reset (nystart) 1. Håll flerfunktionsknappen intryckt i ca 10 sekunder. Under tiden som den hålls intryckt släcks först alla LED-indikatorer på handtaget för att sedan kort blinka med vitt sken. 2. Släpp flerfunktionsknappen igen. Factory-Reset (återställa fabriksinställningar) 1. Håll flerfunktionsknappen intryckt i ca 20 sekunder. Under tiden som den hålls intryckt släcks först alla LED-indikatorer på handtaget för att sedan kort blinka med vitt sken. Efter ytterligare 10 sekunder lyser alla LED-indikatorrna en kort stund med blått sken. 2. Släpp flerfunktionsknappen igen. Problem Möjligt fel Åtgärd Igångsatt motor kan inte stannas under rotrensningen. Handtaget går inte att starta. PÅ/AV-knappen för instrumentdrivning är inklämd eller defekt. Batteriet är urladdat (alla LED släckta). Handtaget reagerar inte längre (LED lyser men motorn regerar inte på knapptryck). Flerfunktionsknappen är defekt. Tryck en gång kort på flerfunktionsknappen på handtaget för att stanna motorn. Starta och stanna motorn på nytt. Om felet inte kan lösas ska du kontakta VDW GmbH eller en servicepartner som är auktoriserad av VDW. Anslut handtaget med nätadaptern. Utför en Reset (se kapitel 11.). Motorn går automatiskt in i läget driftklar. Skicka enheten till VDW GmbH eller en servicepartner som är auktoriserad av VDW.

36 Problem Möjligt fel Åtgärd 37 Handtaget kan inte anslutas till ipad-enheten. Vinkelstycket kan inte kalibreras. Bluetooth-anslutningen har misslyckats. Kalibreringen kan ha avbrutits på grund av ökat motstånd i vinkelstycket. ipad: 1. Klicka på inställningar/bluetooth på din ipad. 2. Avanmäl de anslutna VDW.CONNECT- enheterna. 3. Starta om din ipad på nytt. 4. Anslut dina VDW.CONNECTenheter på nytt med VDW.CONNECT App. Handtag: Utför en Factory Reset (se kapitel 11.). 1. Vid avbruten kalibrering utför du kalibrering av handtaget på nytt för att utesluta eventuell defekt på motorn. 2. Rengör och olja in vinkelstycket. 3. Starta om kalibreringen. Handtaget blir varmt Överhettning Enheten stängs av automatiskt vid överhettning. Låt enheten svalna tills den har fått handtemperatur. Ett RECIPROC -instrument blockerar rotkanalen Ett roterande instrument blockerar rotkanalen Patientbehandlingen har inte utförts på korrekt sätt. Patientbehandlingen har inte utförts på korrekt sätt. Avlägsna RECIPROC -instrumentet med en tång genom att varsamt vrida det moturs. Välj bakåtrotation. Starta handtaget och rotera instrumentet försiktigt ut ur rotkanalen.

37 Felmeddelanden via indikatorlamporna på handtaget PÅ/AV-knapp LED-status Möjligt fel Felnummer Åtgärd Totalt systembortfall 1 Utför en Factory Reset (se kapitel 11.). Batteriet är tomt. 2 Ladda batteriet. -- Motorn är överhettad Vänta ett par minuter. 2. Tryck på flerfunktionsknappen för att aktivera motorn igen. Maskinvarufel på motorn. 4 Utför en Reset (se kapitel 11.). Batteriet är defekt. 5 Skicka enheten till en servicepartner som är auktoriserad av VDW. Allmänt maskinvarufel 6 Utför en Reset (se kapitel 11.). Sensorn i PÅ/AV-knappen är påverkad. 7 Utför en Reset (se kapitel 11.). Bluetooth-anslutningen är felaktig. 8 Utför en Reset (se kapitel 11.). Kalibreringen kunde inte slutföras. 9 Första åtgärden 1. Rengör och olja in vinkelstycket. 2. Starta om kalibreringen.

38 39 Andra åtgärden 1. Byt ut vinkelstycket. 2. Starta om kalibreringen. Batteriladdningen räcker inte till för att utföra uppdatering av handtagets programvara. Allmänt fel på handtagets programvara Ladda upp batteriet tills LED-batteriindikatorn lyser med grönt fast sken. 2. Utför uppdatering av programvaran på nytt. 11 Utför en Reset (se kapitel 11.). 12. Rengöring, desinfektion och sterilisering Regelbunden vård och underhåll av VDW.CONNECT Drive är en grundförutsättning för ett hygieniskt invändningsfritt arbete och lång produktlivslängd. Komponenterna som ingår i VDW.CONNECT Drive är inte desinficerade eller steriliserade vid leveransen. Var vänlig utför de nödvändiga stegen före första patientbehandlingen. Säkerställ som ansvarig för tillbehörsdelarnas sterilitet att enbart validerade metoder för rengöring, desinfektion och sterilisering tillämpas, att den utrustning som används (diskdesinfektor, sterilisator etc.) regelbundet underhålls och inspekteras samt att de validerade parametrarna för varje cykel iakttas. Beakta de riktlinjer, standarder och regelverk som gäller för rengöring, desinfektion och sterilisering i det land du är verksam Engångsartiklar Att använda engångsfodralet för ipad mini och engångsfodralet för handtaget är en obligatorisk hygienåtgärd. Engångsfodralen är avsedda att användas en gång och ska efter varje patientbehandling bytas ut och kasseras. Om detta inte åtföljs ökar risken för kontaminering.

39 Desinfektion genom avtorkning Förutom användning av engångsfodralet ska handtaget regelbundet rengöras och desinficeras genom avtorkning. Handtaget är inte godkänt för maskinell rengöring (diskdesinfektor, värmedesinfektion) eller sterilisering. Handtag Följande komponenter måste rengöras och desinficeras genom avtorkning före den första och omedelbart efter varje ytterligare patientbehandling. De är inte godkända för maskinell rengöring (diskdesinfektor, värmedesinfektion) eller sterilisering. Laddningskabel Hållare för ipad mini (tillbehör) Handtagshållare Fig. 3 Översikt av desinfektion genom avtorkning Sprayadapter för manuell inoljning Ram för ipad mini (tillbehör) Gör så här vid desinfektion genom avtorkning: 1. Ta av plastskålen från handtagshållarens stålsockel och ta av ramen från ipad mini. 2. Vid starkare nedsmutsning kan du förrengöra med desinfektionsservetter. 3. Efter en eventuell förrengöring fuktar du en pappersservett eller en mjuk tygduk med en mild, aldehydfri rengörings- och desinfektionslösning (baktericid och fungicid) och rengör och desinficerar komponenterna med denna. VDW rekommenderar mikrozid AF wipes, från Fa. Schülke. 4. Torka av alla ytor grundligt med den fuktade duken (minst 30 sekunder). Se till att alla ytor fuktas och låt därefter medlet verka (verkningstid > 30 minuter). Använd flera desinfektionsservetter om det är större ytor som ska torkas av. Om du använder ett desinfektionsmedel i sprayform ska det sprayas på servetten eller duken, aldrig direkt på handtaget.

40 41 Bär personlig skyddsutrustning. Använd enbart ytdesinfektionsmedel som inte innehåller klor, är deklarerade att vara fria från aldehyder, och som är godkända av officiellt erkända institut. Beakta tillverkarens uppgifter om hur desinfektionsmedlet ska användas. Säkerställ före rengöring och desinfektion av handtaget att laddningskabeln är urkopplad och att laddningsuttaget är stängt. Fig. 4 Laddningsuttaget ska vara stängt vid desinfektion av handtaget Komponenterna får aldrig behandlas i diskdesinfektor, autoklav eller ultraljudsbad Rengöring, desinfektion och sterilisering Vinkelstycket måste rengöras, desinficeras och steriliseras före den första och efter varje ytterligare patientbehandling. Rengör och desinficera vinkelstycket omedelbart efter varje patientbehandling för att undvika att föroreningar biter sig fast. Enligt rekommendation från tyska Robert Koch-institutet finns skillnad mellan maskinellt och manuellt förfarande varvid det maskinella förfarandet för upparbetning (rengöring, desinfektion och sterilisering) helst bör användas. I följande text presenteras anvisningar för maskinell och manuell upparbetning, inoljning och sterilisering. Fig. 5 Vinkelstycket Beakta följande information innan rengöring, desinfektion och sterilisering påbörjas: VDW rekommenderar en maskinell rengöring och desinfektion i en diskdesinfektor. Beakta uppgifterna från tillverkarna av de utrustningar och medel för rengöring och desinfektion som ska användas. Vinkelstycket ska genomgå maskinell eller manuell rengöring och desinfektion samt oljas in innan det steriliseras. Börja alltid med förberedelserna på användningsstället samt den manuella förberedande rengöringen enligt avsnitt Bär alltid personlig skyddsutrustning. Begränsning av upparbetningen Vinkelstycket livslängd påverkas ytterst lite av att det upparbetas frekvent. Produktens livslängd bestäms vanligtvis av slitage och skador som inträffar under användningen.

41 Förberedelse Förberedelse på användningsstället Avlägsna rotkanalsinstrumentet och ta av vinkelstycket från handtycket. Transport: Det krävs ingen särskild transportbehållare för vinkelstycket. Det finns inga särskilda lagstadgade krav på transporten. Använd skyddshandskar när du förbereder och transporterar vinkelstycket. Manuell förberedande rengöring För en effektiv rengöring krävs en manuell förrengöring. Även en maskinell upparbetning av medicintekniska produkter börjar med ett manuell rengöringssteg. Vid starkare nedsmutsning kan du förrengöra med desinfektionsservetter omedelbart efter användningen. Använd enbart rengöringsmedel som inte har proteinfixerande effekt. Spola av produkterna vid behov under rinnande vatten för att avlägsna synligt debris. Vinkelstycket behöver inte tas isär för detta. Kom ihåg att vinkelstycket aldrig får nedsänkas i desinfektionslösning eller i ultraljudsbad Manuell upparbetning Vid manuell rengöring och desinfektion av vinkelstycket måste följande information beaktas. Gör så här: Manuell rengöring Utrustning: Rengöringsverktyg (borste) Spola och borsta i minst 5 minuter (< 38 C) under rinnande avsaltat vatten, eller vatten som motsvarar denna renhetsgrad. Avlägsna eventuella vätskerester (med uppsugande duk, tryckluft som inte lämnar rester). Manuell desinfektion VDW rekommenderar desinfektion genom avtorkning med mikrozid AF wipes från Fa. Schülke. Torka av alla ytor grundligt med den fuktade duken (minst 30 sekunder). Se till att alla ytor fuktas och låt därefter medlet verka (verkningstid > 30 minuter). Använd flera desinfektionsservetter om det är större ytor som ska torkas av. Säkerställ att ytan får torka helt efter utförd desinfektion. Använd enbart ytdesinfektionsmedel som inte innehåller klor, är deklarerade att vara fria från aldehyder, och som är godkända av officiellt erkända institut. Beakta tillverkarens uppgifter om hur desinfektionsmedlet ska användas.

42 Maskinell upparbetning Vid maskinell rengöring och desinfektion av vinkelstycket måste följande information beaktas. Gör så här: Maskinell rengöring och desinfektion Utrustning: Diskdesinfektor i överensstämmelse med ISO 15883, t.ex. Belimed WD, program: neutral. Rengöringslösning: t.ex. 0,5 % (V/V) deconex 24 LIQ, Fa. Borer Chemie Neutraliseringslösning: t.ex. 0,25 % (V/V) deconex 26 plus, Fa Borer Chemie Rengöring vid 65 C, hålltid 5 minuter Desinfektion vid 90 C, hålltid 5 minuter Rekommenderad vattenkvalitet för rengöringen är (Tyskland) helt avsaltat vatten (VE) eller vatten som motsvarar denna renhetsgrad. Torkning sker maskinellt under torkningsfasen i diskdesinfektorn. Säkerställ att vinkelstycksfästet är fullständigt torrt efter värmedesinfektionen. Avlägsna eventuella vätskerester med tryckluft som inte lämnar rester (olja etc.) Inoljning Olja in vinkelstycket obligatoriskt efter varje invändig rengöring, före varje sterilisering och efter 30 minuters användning resp. minst en gång om dagen. Inoljning Olja in vinkelstycket omedelbart efter värmedesinfektion. Säkerställ att det inte kommer in olja i handtaget när vinkelstycket oljas in. Kontaminering av handtaget med olja kan skada detta och negativt påverka driften av enheten så den blir mindre säker. Använd den medföljande sprayadaptern för manuell inoljning. VDW rekommenderar en helautomatisk enhet för upparbetning av vinkelstycket, t.ex. Assistina från W&H. Gör så här för manuell inoljning: ➊ ➋ ➌ ➊ Ta bort locket på sprayadaptern ➋ Placera sprayadaptern på oljeburken (t.ex. W&H Service Oil. MD-400) ➌ Utför inoljning enligt anvisningarna i oljesprayburkens bruksanvisning.

43 Provkör vinkelstycket efter inoljningen. 1. Sätt fast vinkelstycket på handtaget. 2. Rikta handtaget så att huvudet pekar nedåt. 3. Låt handtaget gå i 30 sekunder för att avlägsna överflödig olja. 4. Upprepa hela hygien- och inoljningsförfarandet om det skulle komma ut smuts. 5. Torka av vinkelstycket med cellstoff eller en mjuk duk. 44 Kalibrera vinkelstycket Kalibrera alltid när vinkelstyckets inoljats eller om det bytts ut efter steriliseringen. Använd kalibreringsfunktionen i VDW.CONNECT App (avsnitt ). Kalibrera utan infört instrument. Kalibreringen är inte nödvändig om du enbart använder handtaget för reciprocerande läge (utan appen) Sterilisering Inpackning Vinkelstycket ska packas in i en sterilgodsförpackning som svetsas, i överensstämmelse med EN Sterilisering Beakta uppgifterna från tillverkaren av utrustningen. Rengör och desinficera före sterilisering. Vinkelstycket ska dessutom oljas in före sterilisering. Säkerställ att enbart torrt sterilgods dukas upp resp. används. Max. steriliseringstemperatur 135 ºC (275 ºF). Validering av steriliseringen måste utföras i överensstämmelse med ISO (godkänd installationskontroll, IQ och funktionskontroll, OQ) samt godkänd produktspecifik processkontroll, PQ. Godkända steriliseringsmetoder Beakta de riktlinjer, standarder och regelverk som gäller för rengöring, desinfektion och sterilisering i det land du är verksam. Sterilisering med vattenånga, med fraktionerat förvakuum klass B, i överensstämmelse med EN eller EN 285. Hålltider vid steriliseringen är minst 4 minuter vid 132 C och minst 30 minuter vid 121 C. Inte tillåtna är metoder såsom snabbsterilisering eller sterilisering tillsammans med oförpackade tillbehör. Använd dessutom inte varmluftssterilisering eller sterilisering med formaldehyd, etylenoxid eller plasma. Förvaring Förvara sterilgodset dammfritt och torrt vid rumstemperatur. Ytterligare information Innan du använder produkten igen: Vänta tills vinkelstyckuttaget har svalnat och är fullständigt torrt. Kontrollera att vinkelstycket inte har några skador innan du använder det. Skadade produkter ska bytas ut.
