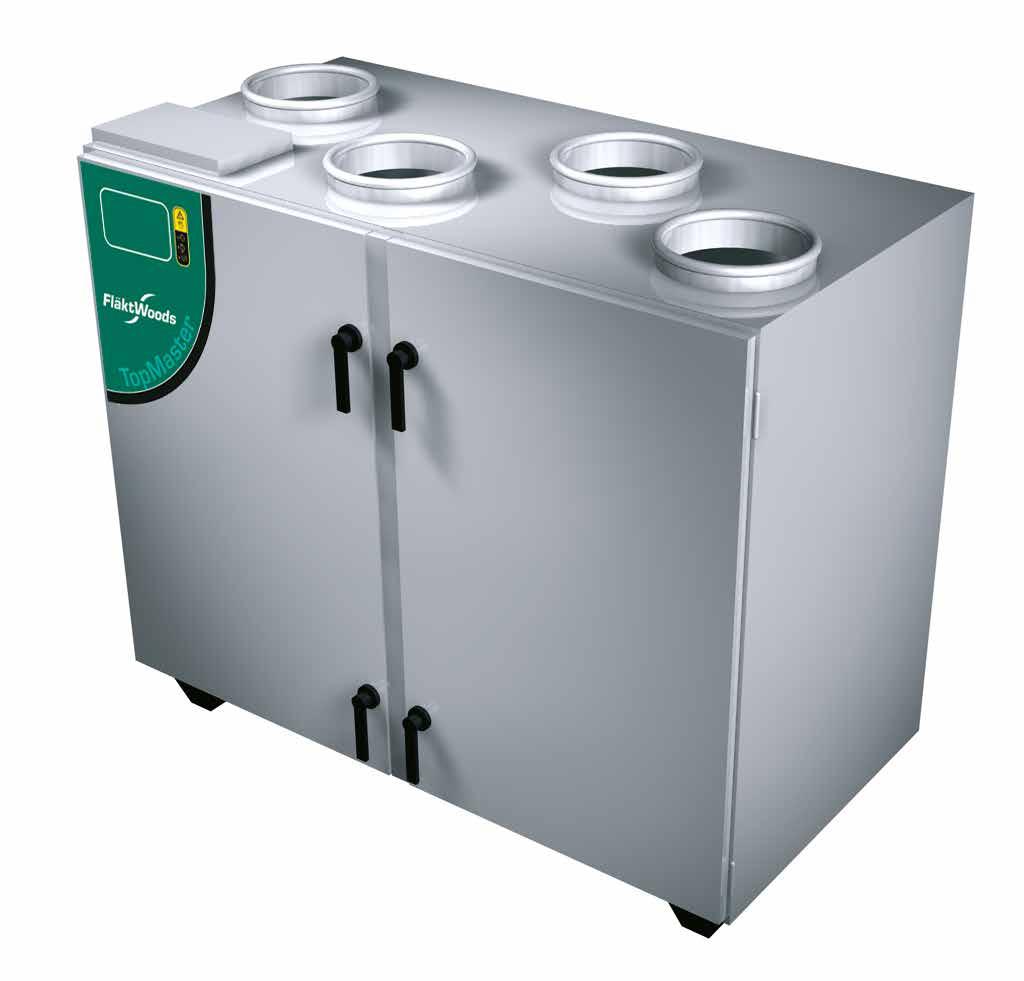

Luftbehandlingsaggregat TopMaster. Skötselanvisning

Transkript

1 Skötselanvisning

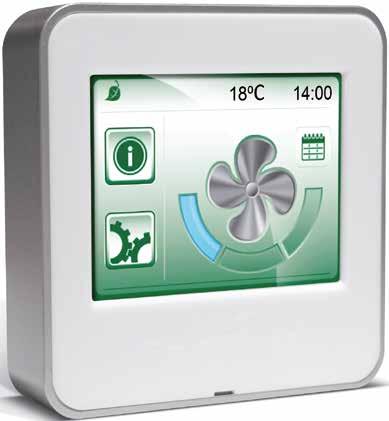

2 Säkerhetsföreskrifter Allmän skötselinstruktion Varning! Innan luftbehandlingsaggregatet tas i drift skall eventuella fria anslutningar vara försedda med skyddsnät. Luftbehandlingsaggregatet får ej heller tas i drift innan samtliga eltekniska och mekaniska säkerhetsanord ningar anbringats. Vid eventuellt ingrepp kontrollera att spänningen till aggregatet är bruten. Stor försiktighet skall iakttas vid öppning av luftningsanslutningarna för värmevatten till luftvärmare. Risk för vätskeslag eller ångutsläpp. Vid servicearbete eller inspektion skall aggregatets huvudbrytare slås ifrån innan inspektionsdörrarna öppnas. Före återstart skall alla säkerhetsanordningar återställas. Fritt utrymme (ryggningsavstånd) framför elvärmare och elskåp enligt gällande elsäkerhetsföreskrifter. För att stoppa aggregatet använd kontrollpanelen. Aggregatets luckor är försedda med låsbara handtag. Se till att aggregatet alltid lämnas i låst läge och att nycklarna förvaras oåtkomliga för obehöriga. Inspektionsluckor får ej öppnas när aggregatet är i drift. Skrotning av produkter och emballagematerial Källsortering bör vid det aktuella till fället ske enligt lokala regler. Beroende på produkt bör exempelvis följande avlägsnas vid skrotning: - Kretskort, kablage, batterier, motorer, givare etc - Filter andra än ren metall (spiskåpor) - Emballagematerial som wellpapp, plast och frigolit - Övrigt slängs som metall. Dock bör noteras att aggregatet även innehåller kondensisolering och ibland även mineralull inneslutet mellan inner- och yttervägg som bör tas bort. - Lampor och lysrör Handhavande av luftbehandlingsaggregat Kunden är skyldig att följa och dokumentera avtalade underhålls- och skötselåtgärder. Följ serviceschema och fyll i genomförda åtgärder. Service ska utföras av behörig servicefirma. Reservdelar Reservdelar och tillbehör till detta luftbehandlingsaggregat beställs hos Fläkt Woods AB närmaste försäljningskontor. Vid beställning av reservdelar skall koder enligt reservdelskatalog anges. Filter Efterhand som stoft avskiljs i filtret, stiger luftmotståndet med reducerat luftflöde som följd. Regelbundna filterbyten med intervaller, som bestäms av luftens stoftkoncentration, är därför nödvändiga. Tryckfallet kan också mätas med manometer RDTZ-07. Tryckmätarens skala kan lämpligen rödmärkas ovanför värdet för rekommenderat sluttrycksfall. Beställning av ersättningsfilter och reservdelar görs hos närmaste försäljningskontor. Beställningskod: Storlek 00 Frånluft (F5) Tilluft (F7) Storlek 050 Frånluft (F5) Tilluft (F7) RTDZ RTDZ RTDZ RTDZ Byte av smutsiga filter (steg för steg) 1. Använd munskydd av lägst klass FFP2. 2. Byt filter genom att dra ut det smutsiga filtret. Rentorka filterutrymmet. Kontrollera att tätningarna är oskadade innan nytt filter monteras. För in de nya filterkassetterna försiktigt så att filtret ej skadas.. Förpacka använda filter dammsäkert. 4. Sopsortera filtren. Sluttryckfall över filter Storlek 00 Luftflöde m /s 0,15 0,20 0,25 0,0 0,5 0,40 0,45 0,50 Tilluft Pa Frånluft Pa Storlek Luftflöde m /s 0,15 0,20 0,25 0,0 0,5 0,40 0,45 0,50 Tilluft Pa Frånluft Pa Fläkt Woods 8218 SE Rätt till ändringar förbehålls

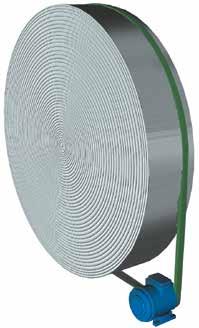

3 Roterande värmeväxlare Roterande värmeväxlare Den roterande värmeväxlaren är mycket viktig för aggregatets funktion och ekonomi och skall därför hållas ren och i gott skick. Rotorn är normalt självrensande genom att luftriktningen vänds när rotorn går in i respektive ut ur mellanplanet. Rotorn är dessutom försedd med en renblåsningssektor som förhindrar frånluft att föras med in till tilluften under rotationen. Det är viktigt för renblåsningsfunktionen att frånluftsdelen har lägre tryck (större undertryck) än tilluftsdelen. Det bör vara 0-20 Pa större undertryck på frånluftssidan. Därmed styrs luftläckage och renblåsningsflöde mot frånluften och överföring till tilluften undviks. Rotorns drivmotorfunktion bör kontrolleras minst en gång per halvår. Drivväxeln är livstidssmord. Rotorns axellager är engångssmorda varför ingen eftersmörjning är nödvändig. Kontrollera att drivremmen inte är av eller slirar. Frontytor Kontrollera att rotorns yta ej är belagd med damm. Rengöring sker genom dammsugning eller genomblåsning med tryckluft. Genomblåsningen ska ske från ren sida mot dammbelagd sida. Rengöring av rotoryta, då dammsugning alternativt tryckluftsgenomblåsning visat sig vara otillräcklig (fettbemängt stoft), utförs enligt följande: Handsprayning med fettlösande vätska, till exempel kallavfettningsmedel mot den dammbelagda rotorytan, därefter renblåsning från motsatt sida med tryckluft. Viktigt! Aceton eller andra likvärdiga lösnings medel får ej användas. Alternativt kan renspolning med lågtrycksånga eller vatten utföras där det är möjligt med hänsyn till uppsamlingsmöjligheten. Vid rengöring med högtryckkspruta skall strålen riktas vinkelrätt mot strukturen. Munstycket bör lämpligen hållas ungefär 50 mm från rotorytan. Lämpligt tryck upp till 80 bar. Tätningslist Den roterande värmeväxlaren är försedd med en tätningslist runt periferin och mot mellanplanet för att minska läckaget mellan tillufts- och frånluftssidan. Kontrollera att listen är oskadd i hela sin längd. Byt vid behov. Byte av drivrem På grund av slitage kan drivremmen på rotorn behöva bytas. Drivremmen är svetsad. Utbytesrem medföljer. Se till att remmen har rätt längd enligt tabellen nedan. Skyddshandskar ska användas vid byte av rem. Storlek Längd, mm Fläkt Woods 8218 SE Rätt till ändringar förbehålls

4 Luftvärmare vatten OBS! Frysskyddet får ej injusteras till så låg temperatur, att frysrisk föreligger. Skall byggnaden stå ouppvärmd under längre tid på vintern måste vatten tappas ur såväl ledningar som lamellkropp. Tömning Tömning sker via rörsystemet. Avluftning Rengöring Trots effektiva luftfilter beläggs lamellytorna med damm vilket förhindrar luftflödet och försämrar värme överföringen. Lamellkroppen måste därför hållas ren, vilket lämpligen sker enligt något av nedanstående alternativ eller kombinationer av dessa. 1. Renblåsning med tryckluft. 2. Dammsugning. Efter rengöring avlägsnas allt nerfallet damm, innan fläkten startas. Lamellkroppen avluftas genom rörsystemet. Varning! Varning för hett vatten! Åtgärder vid frysrisk Fryser vattnet i en lamellkropp sprängs den sönder, vilket i sin tur medför att vattnet rinner ur systemet och förorsakar vattenskador. Frysrisk föreligger i ventilationsanläggningar vid låg uteluftstemperatur i följande fall: Värmemediet har för hög temperatur Frysrisk föreligger speciellt höst och vår. Anpassa vatten-temperaturen efter uteluftstemperaturen. Överdimensionerad lamellvärmeväxlare Sänk vattentemperaturen så att vattenflödet ökar. Värmetillförseln upphör eller minskar Om värmetillförseln till luftvärmaren kan väntas upphöra eller nedsättas avsevärt, måste uteluftsintaget stängas på ett betryggande sätt och samtliga fläktar stoppas. Fläkt Woods 8218 SE Rätt till ändringar förbehålls

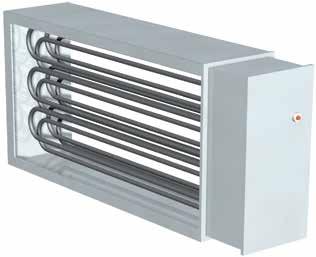

5 Luftvärmare el, kylbatteri vatten, kanalmonterat Luftvärmare el Kylbatteri vatten, kanalmonterat Aggregat med elektrisk luftvärmare får installeras i torra icke brand- eller explosionsfarliga rum och i sådana garage där tappning av bensin normalt ej förekommer. Max. lufttemperatur efter värmaren, +40 C. Luftvärmaren är försedd med två av varandra oberoende termostater, en överhettningstermostat med manuell återställning och en temperaturbegränsande termostat med automatiskt återställning. Om utgående lufttemperaturen från värmaren överskrider inställningsvärdet för det manuella överhettningsskyddet bryts manöverkretsen för värmaren och tillluftsfläkten. Om utgående lufttemperatur från värmaren överskrider inställningsvärdet för det automatiska skyddet bryts manöverkretsen för värmaren. När lufttemperaturen sjunker återställs skyddet automatiskt. Skötsel Den elektriska luftvärmaren är försedd med rörformade värmestavar. Inget underhåll erfordras förutom periodisk funktionskontroll. Kontrollera att värmestavarna inte är belagda med damm då det kan leda till lukt och i värsta fall antändning. Rengör vid behov genom dammsugning eller avtorkning. Ingrepp i kanalvärmaren såsom att avlägsna locket får endast utföras av behörig installatör. Rengöring Trots effektiva luftfilter beläggs lamellytorna med damm vilket förhindrar luftflödet och försämrar värme överföringen. Lamellkroppen måste därför hållas ren, vilket lämpligen sker enligt något av nedanstående alternativ eller kombinationer av dessa. 1. Renblåsning med tryckluft. 2. Dammsugning Efter rengöring avlägsnas allt nerfallet damm, innan fläkten startas. Luftkylarens dräneringstråg rengörs vid behov. Kontrollera också att vattenlås är rengjort och fyllt med vatten. Tömning Tömning sker via rörsystemet. Avluftning Lamellkroppen avluftas genom att pluggen i lamellkroppens övre del öppnas något. Överhettning Om överhettningsskyddet med manuell återställning löst ut iakttages följande. 1. Bryt strömmen från lastbrytaren. Ingrepp i luftvärmaren, som att avlägsna locket, får endast ut föras av behörig installatör. 2. Undersök noga orsaken till att överhettningsskyddet löst ut.. Då felet är avhjälpt återställs överhettningsskyddet. Fläkt Woods 8218 SE Rätt till ändringar förbehålls

6 Fläkt Skötsel Fläkten skall inspekteras och rengöras var 6:e månad. I miljöer med hög stofthalt i tilluft och/eller frånluft ska tillsyn/skötsel av aggregatet ske oftare. Fläkten är åtkomlig genom inspektionsdörren. Rengöring Viktigt! Bryt strömmen och invänta att fläkthjulet har stannat (cirka 1 minut) före inspektion och service. Fläktarna till luftbehandlingsaggregat är direktdrivna. Vid allt arbete med dessa skall strömmen till aggregatet brytas. Både tillufts- och frånluftsfläkten bör kontrolleras och rengöras vid behov. Dammansamling sker i huvudsak på fläktskovlarnas insida. Rengöring av fläkthjulet sker bäst med dammsugare utrustad med mjukt borstmunstycke. För att obalans i fläkten ej ska uppstå, var noga med att rengöra alla fläktskovlar. Efter justering eller rengöring, kontrollera att fläkten går vibrationsfritt. Åtgärder före start Fläkten får ej startas med stängda spjäll på sug- eller trycksidan. Ett kortvarigt tillslag för att bestämma hjulets rotationsriktning kan göras med öppen lucka. Kontrollera före start att fläkthjulet roterar fritt samt att inga föremål finns som kan sugas in och skada fläkten. Smörjning av fläktmotor Lagren i fläktmotorn är fabrikssmorda och underhållsfria. Demontering av fläkt/motor 1. Lossa motor-/ och styrkabel. 2. Ta bort utfyllnadsplåt med tätning och lyft ut fläkt/motor. Luftflödesmätning TopMaster har mätnipplar för luftflödesmätning. Med hjälp av ett mättryck Dp m (Pa) och en konstant (k) kan luftflödet (q) beräknas med följande formel: q = 1 x Dp 1000 (l/s) k m x Mättrycket Dp m som är differensen mellan trycket i fläktens utlopp och trycket vid inloppskonan kan avläsas med manometer (tryckområde upp till 1000 Pa) som ansluts med 4 mm slang till två utvändigt placerade nipplar, se illustration nedan. p Värdet på konstanten (k) redovisas i tabell nedan. Storlek k frånluftsfläkt 56,6 6,8 k tilluftsfläkt 54,8 41, Om aggregatet levererats med flödesreglering kan luftflödet avläsas direkt på kontrollpanelen. OBS! I de fall aggregatet levererats med flödesreglering används mätuttagen till tryckgivaren OBS! Mättrycket är olika på tilluftsfläkten och frånluftsfläkten vid samma flöde. Temperaturkorrigering Flödesskalan på visarinstrumentet och flödesformeln ovan gäller för luft med en temperatur av +20 C. Vid annan lufttemperatur måste flödet korrigeras med formeln: q = q 20 (27 + t) 2, m /s där q = det verkliga luftflödet genom fläkten, q 20 = det avlästa luftflödet t = rådande temperatur i C Fläkt Woods 8218 SE Rätt till ändringar förbehålls

7 Serviceschema Tillsynsintervaller Serviceschemat omfattar service- och tillsynsåtgärder på funktionsdelar som kan ingå i ett luftbehandlingsaggregat. Aggregatet innehåller en eller flera av dessa funktionsdelar. De delar som inte är aktuella stryks ur serviceschemat. Vid varje servicetillfälle skall datum och signatur noteras. Intervallens längd är beräknad på cirka 2000 drifttimmar under en 12-månadsperiod och för en normal komfortinstallation..i miljöer med hög stofthalt i till- eller frånluften skall tillsynen av luftbehandlingsaggregatet ske oftare. Gäller fr. o. m t. o. m mån/-månadersservice 6-månadersservice 12-månadersservice Symbol Åtgärd Mån. Datum Åtgärd Datum Åtgärd Datum Sign. Sign. Sign. Aggregat Rengöring Rengöring Rengöring Filter Kontroll av tryckfall samt eventuellt byte av filter. Kontroll av tryckfall samt eventuellt byte av filter. Kontroll av tryckfall samt eventuellt byte av filter. Roterande värmeväxlare Allmän översyn. Kontrollera tätningar. Rengöring av rotor. Rengöring av rotor. Kontroll av utrustning för övervakning. Fläkt Allmän översyn. Allmän översyn. Rengöring av fläkthjul, kåpa, aggregathölje. Kontroll av lager. Spjäll Kontroll av funktion och packning. Byt packning vid behov. Kontroll av funktion och packning. Byt packning vid behov. Kontroll av funktion och packning. Byt packning vid behov. Luftvärmare Luftkylare Allmän översyn. Rengöring av lamellkropp och elvärmestavar. Rengöring av lamellkropp, elvärmestavar, dräneringslåda och hölje. Ljuddämpare Rengöring vid behov. Rengöring vid behov. Rengöring vid behov. Hölje Kontrollera dörrars tätning. Invändig rengöring vid behov. Fläkt Woods 8218 SE Rätt till ändringar förbehålls
