ROTERANDE VÄRMEVÄXLARE STORLEK ,

Transkript

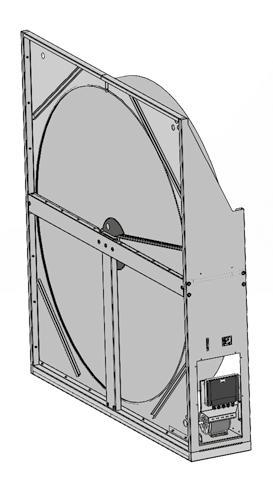

1 STORLEK , MONTERING- OCH SKÖTSELINSTRUKTION Kontroll före start av värmeväxlaren Fläktarna får inte köras under byggtiden utan att värmeväxlaren är igång. Tillse att avsedda filter finns installerade. Rotorn kan roteras. Rotorns periferitätning ligger an mot skärmväggen med lika spalt (ca 8-12 mm) runt om. Centrumtätningar ligger an lätt mot rotor runt om delningsbalkar. Rotorytan ej har några betydande skador. Kontrollera att inga främmande föremål finns i till och frånluftskanalerna som kan skada rotorns ändytor. Storlek Viktigt vid styrlogik och drift: Under start och efter varje gång aggregatet har stoppats, rekommenderas att frånluftsfläkten är i drift under 1 minut innan tilluftsfläkten startas. Sorption rotorer Storlek Ytbeläggningen på sorptionsrotorer har egenskapen att kunna ta upp och avge fukt. Ytbeläggningen är mycket effektiv på att dra till sig fukt och med luftflödet överförs fukt från en luftström till en annan när rotorn roterar. Om den roterande växlaren blir stillastående under en längre tid utan en luftgenomströmning fortsätter ytbeläggningen att absorbera fukt. När anläggningen startas upp efter ett längre driftuppehåll kan rotorn ha mycket vatten absorberad. Vi rekommenderar att alltid säkerställa att det finns en kontinuerlig luftström genom den roterande växlaren. Om man av något skäl inte kan tillåta kontinuerlig drift av aggregatet bör man vid uppstart av aggregatet efter ett längre driftuppehåll starta endast frånluftsfläkten på ett minimalt flöde och ventilera igenom den roterande växlaren för att bli av med eventuell överskottsfukt som samlats i den roterande växlaren. FläktGroup DC_9112SE _R0 Specifikationerna kan ändras utan vidare meddelande

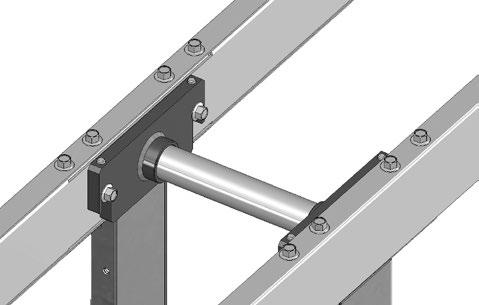

2 2 Montering- och skötselinstruktion ROTORTÄTNINGAR EQRB Rotorkassett är försedd med tätningslister med syntetisk borst med mellanliggande plastfilm. Tätningslisterna löper dels längs rotorperiferin och tätar där emot frontplåtens insida, JUSTERING AV TÄTNINGAR EQ STORLEK Rotorns axel är monterad i axelfästen. Axelfästen är skruvade i delningsbalkar och kan röra sig längs dem (ca 5 mm). Vertikalt justeras rotor med två ställskruvar på ovansida av rotorfäste. Perferitätning Centrumtätning Rotorfäste dels längs delningsbalken insida (Storlek ) Dessa kan vridas var för sig och ger då en vinkling av axeln och därmed rotorn så tätningsspalten blir jämt fördelad. Normalt räcker det att justera på ett axelfäste. Åtgärd: eller ovansida (Storlek ) 1. Lossa lätt på skruv på in-/ovan- och undersida av delnings balken för det axelfäste som är lättast åtkomligt. Justera genom att trycka rotorn för hand till rätt läge. Justera vertikalt med ställskruvarna. 2. När rotorns spalt är lika runt om, se figur nedan, dras alla skruvar fast. Vid behov uppräppa steg 1 och 2 för andra fäste. Justering av tätningslister: Storlek tätningslisterna är fast monterade. Storlek Justering är möjlig. Vid igångkörning skall det kontrolleras att rotorn går rakt och att tätningarna ligger an. I annat fall måste rotorn justeras. Se följande instruktion: Spalt mellan skärmplåt och rotor c a 8-10 mm. 3. Centrumtätning återställs genom att lossa lätt skruvar på ovansidan av balkarna och flytta listhållare till rätt läge; dra åt alla skruvar.

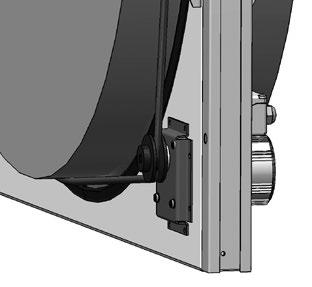

3 Montering- och skötselinstruktion 3 DRIVANORDNING Drivanordningen till EQRB-rotorkassett består av motorbrygga, drivmotor med remskiva för rundrem, samt erfordeligt kablage och ev. varvtalsregulator. För storlekar 005 till 018 är motorn monterad på frontplåten. BYTE AV ROTORLAGER EQRB STORLEK A. Dra ut kassetten ur höljet och ta bort drivremmen från motor remskivan. Läg rotor på en av delningsbalkarna på förberedd ställning eller direkt på golvet. OBS! Var aktsam - skada inte rotor. B. Axelskruv lossas. Demontera därefter en centrumbalk. Lyft ut rotorn. Märk upp hur centrumbalken är monterad. Vid felaktigt återmontage förlorar renblåsningssektorn sin funktion! För storlekar 020 till 050 och 054, 063, 072 är drivmotorn skruvad direkt till motorbryggan. C C. De slitna lagren kan nu knackas bort ifrån rotornavet. Vid all större service av drivanordning eller rotor är det lämpligt att ta ut hela motorbryggan genom att lossa på fästskruvarna. Efter att motorn är ordentligt återmonterad och fastsatt dras rundremmen runt remskivan. Rundremmen behöver inte efterspännas. D Intermediate ring D. Rengör lagerlägena och lagerhusets inre från gammalt fett och montera nya lager. Kyl ner lagren för enklare montering. Använd en mellanring för att undvika lagerskador. E. Lägg tillbaka rotorn och montera övriga detaljer i omvänd ordning. Kontrollera att alla tätningar är på rätt plats.

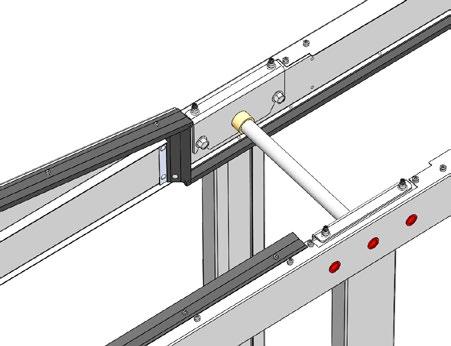

4 4 Montering- och skötselinstruktion BYTE AV ROTORLAGER EQRB STORLEK , , 072 AA. Dra ut kassetten ur höljet så att axelskruven bli åtkomlig. Ta bort drivremmen ifrån motorremskivan och demontera centrumtätningar längs delningsbalkar genom att lossa skruvarna lätt. Demontera sedan ev. motorbrygga och styrplåt. BB. Rotorn skall därefter pallas upp, varefter axelinfästningens fästskruvar lossas lätt enligt figur. AXELJUSTERING EQRB STORLEK Rotorns läge är fabriksinställt och behöver normalt inte justeras. I vissa fall är detta dock nödvändigt, t.ex. efter ett lagerbyte. Justeringen är enkel att utföra under förutsättning att rekommendationen om inspektionsmöjligheter följts. I annat fall behöver kassetten dras ut ur aggregatat. A. Lossa axelfästeskruvar och justerskruvarna. Justera med ställskruvarna så att axeln centrerar i hålet på delningsbalken. Gör detta på båda sidor. Axeln är nu i utgångsläge. Kontrollera nu om rotorn är i rätt läge. Om så är fallet, fixera axel på båda sidor. Dra åt axelfästeskruvar med 50 Nm moment. Om inte fortsätt med steg B. B. Kontrollera åt vilket håll som rotorn skevar. Lossa lätt axelbultarna. Justera in rotorn till rätt läge med hjälp av justerskruvar. Kontrollera rotorns läge på nytt. Är rotorn nu centrerad, drag åt axelbultarna med 50 Nm och fixera ställskruvarna på båda sidor. BB CC. Lyft rotorn så att axeln med axelfästen är ovanpå delnings balkar och demontera en av axelfästena. K nacka ut rotoraxeln ur navet utan att skada axeln. Använd en mjuk stång av mässing eller liknande! Rengör vid behov. C. Lossa lätt på skruvarna på in-/ovan- och undersida av delningsbalken för det axelfäste som är lättast åtkomligt. Justera genom att trycka rotorn för hand till rätt läge och dra åt alla skruvarna. Axelskruv CC DD. Byte av lager sker sedan enligt punkterna C och D i föregående avsnitt (storlek ). inkl. botten EE. Återmontera i omvänd ordning. Kontrollera att axelfästen sitter ordentligt på fästskruvarna i delningsbalkar. OBS! Axelskruvar ska vara helt skruvade. Efter det att lagerbyte ägt rum måste rotorn injusteras enligt beskrivning.

5 Montering- och skötselinstruktion 5 BYTE AV DRIVREM På grund av slitage kan drivremmen på rotorn behöva bytas. Den ursprungliga remmen är svetsad. Utbytesremmen sammanfogas med ett stift som följer med reservdelsremmen. Se till att remmen har rätt längd, kan väljas från reservdelslistan. Alternativt kan 10 eller 20 meters längder köpas för att skäras och monteras på plats. SKÖTSELSCHEMA Objekt Intervall Åtgärd Rotor-frontytor 6 mån. Kontroll och eventuell rengöring Drivrem 6 mån. Kontroll av spänning och slitage Rotor-lager 12 mån. EQRB har permanentsmorda lager. (Kontroll ljud). Utrustning, övervakning 12 mån. Kontroll av funktion. ROTOR-FRONTYTOR Kontrollera att rotorns yta ej belagts med damm. Rengöring sker genom dammsugning eller genomblåsning med tryckluft, genomblåsningen skall ske från ren sida mot dammbelagd sida. Rengöring av rotoryta, där dammsugning alternativt tryckluftsgenomblåsning visat sig otillräcklig (fettbemängt stoft), sker enligt följande: Handsprayning med fettlösande vätska, t.ex. kallavfettningsmedel mot den dammbelagda rotorytan, därefter renblåsning från motsatt sida med tryckluft. INJUSTERING Vid konstant varvtal, kontrollera att rotorn roterar åt rätt håll. Rotationsriktningen är angiven på höljet. SKÖTSEL Tillsyn och serviceåtgärder på återvinnaren berör i huvudsak rotor, tätningar och drivutrustning. Återvinnaren är tillgänglig för service genom inspektionsdörrarna som täcker hela gavelsidan. Rotorn är utrullbar för service. Intervallens längd är beräknad på ca 2000 drifttimmar under en 12-månads period och för en normal komfortinstallation. I miljöer med hög stofthalt i till- och/eller frånluft skall kortare intervaller användas. Återvinnarens underhåll underlättas i hög grad genom användning av rekommenderad utrustning för övervakning och renblåsningsdrift. Metyletylketon, aceton eller frätande vätskor får ej användas. Alternativt kan renspolning med lågtrycksånga eller vatten utföras där så är möjligt med hänsyn till uppsamlingsmöjligheten. Vid rengöring med högtrycksspruta skall strålen riktas vinkelrätt mot strukturen. Munstycket bör lämpligen hållas ~50 mm från rotorytan. Lämpligt tryck upp till 80 bar. LAGER EQRB har permanentsmorda lager och fordrar ingen skötsel. Kontrollera att lagerljudet är normalt. RENBLÅSNINGSSEKTOR EQRB har fast monterad renblåsningssektor. Någon injustering krävs ej.
